CARLINKIT CP2A User guide [pl]

Bezprzewodowy adapter

Carlinkit CP2A

Instrukcja obsługi

Wprowadzenie do funkcji produktu

Po podłączeniu do portu USB samochodu, fabryczny przewodowy system CarPlay
może zostać zaktualizowany do bezprzewodowego systemu CarPlay/Android

Auto.

Schemat połączeń

Połączenie CarPlay (połączenie przewodowe / bezprzewodowe)

Połączenie Android Auto (połączenie przewodowe / bezprzewodowe)
(Funkcja opcjonalna)

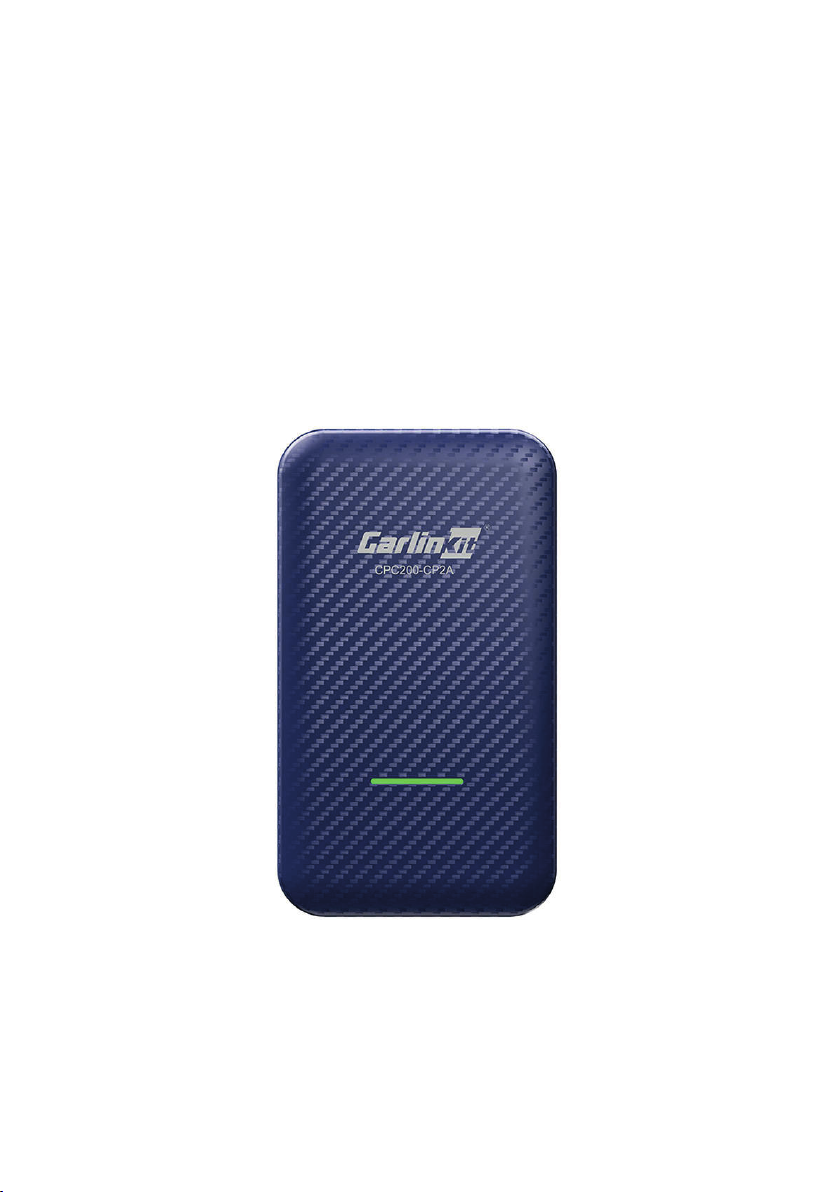

Opis wskaźnika LED

Czerwony: wskażnik zasilania

Zielony/niebieski: pomyślne połączenie

Specyfikacja produktu

Wejście zasilania: 5V 1A
Wyjście zasilania: 5V 1A
Pobór mocy: 0,75W
Kompatybilna rozdzielczość: adaptacyjna

Obsługiwane pojazdy i telefony komórkowe

iPhone: iPhone 6 i nowsze, dotyczy wersji iOS 10 i nowszych
Telefon z systemem Android: Android 10.0 i nowszy, niektóre wymagają systemu
Android 11.0 i wyższej wersji

Obsługiwane modele samochodów: Samochód z fabrycznym okablowaniem

CarPlay

Bezprzewodowe połączenie CarPlay / Android Auto

(Uwaga: Android Auto jest funkcją opcjonalną)

1. Podłącz adapter do portu USB w samochodzie.

2. Włącz WiFi i Bluetooth w telefonie iPhone/Android.

3. Wejdź do interfejsu Bluetooth iPhone'a/telefonu z systemem Android i wyszukaj
nazwę Bluetooth wyświetlaną na ekranie samochodu.

4. Kliknij, aby połączyć.

Zarządzanie listą

- Wybierz nazwę telefonu na liście, aby się połączyć.

- Naciśnij i przytrzymaj nazwę telefonu na liście, aby usunąć parowanie.

Aktualizacja wersji online

1. Podłącz adapter do portu USB w samochodzie.

2. Telefon komórkowy połączy się z WiFi adaptera.

3. iPhone: Zeskanuj kod QR za pomocą aparatu lub wprowadź

192.168.50.2 za pomocą przeglądarki Safari.

Telefon z systemem Android: Zeskanuj kod QR za pomocą aparatu lub użyj dowol­nej przeglądarki, aby wprowadzić 192.168.50.2
(Uwaga: upewnij się, że telefon jest podłączony do sieci komórkowej).

Kliknij "Sprawdź aktualizację".

1. Możesz sprawdzić, czy jest to najnowsza wersja.

2. Możesz uaktualnić i zaktualizować najnowszą wersję online.
(Uwaga: w celu aktualizacji wersji należy skontaktować się z obsługą klienta, samo­dzielna aktualizacja może spowodować uszkodzenie produktu).

Kliknij "Feedback".

1. Wprowadź markę + model + rok samochodu i zgłoś wszelkie problemy związane
z użytkowaniem produktu.

2. Wyślij zrzut ekranu zawartości do personelu obsługi klienta.

3. Po przesłaniu zrzutu ekranu technik skontaktuje się z klientem i rozwiąże
problem.

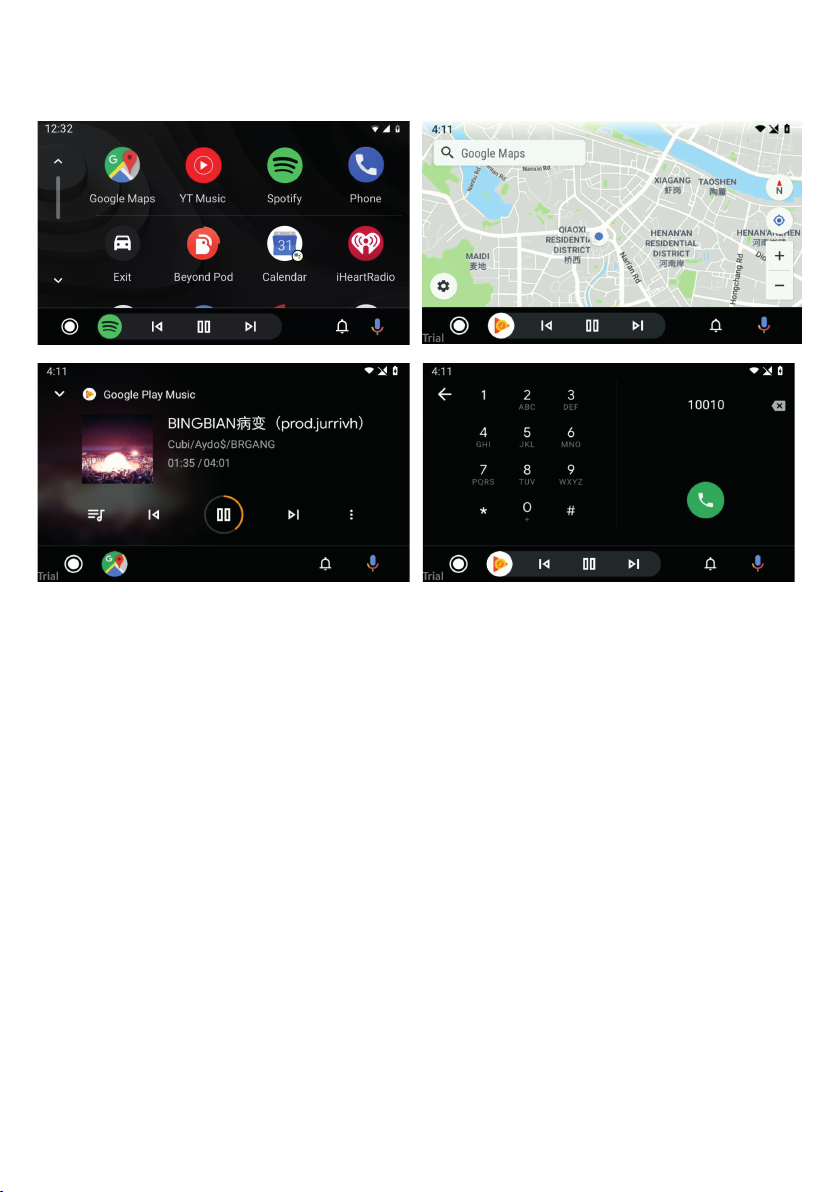

Wyświetlacz interfejsu Android Auto

Uwagi dotyczące Android Auto

- Pobierz i zainstaluj aplikację Android Auto z Google Play na swoim telefonie z
Androidem.

- Sprawdź, czy Twój telefon obsługuje bezprzewodowy system Android Auto.

Uproszczona deklaracja zgodności

Producent: Huizhou Yunlian Technology Co., Ltd.
Adres: Office 2101, Huamao tower 2,Huicheng District,Huizhou City, Guangdong

Province, 516003 Chiny

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw członkow­skich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrek­tywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:
https://files.innpro.pl/Carlinkit

Częstotliwość radiowa:

BDR+EDR: 2402-2480MHz
Wifi 5.2G: 5180MHZ~5240MHz
Wifi 5.8G: 5745MHZ~5825MHZ

Maks. moc częstotliwości radiowej: 4.29 dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być
umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i
recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz
potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony
środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można
uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został
zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczą­cych zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środo­wiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez produ­centa.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na
stronie internetowej https://serwis.innpro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez
wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku
informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji
obsługi, należy regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak
poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może
doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za
uszkodzenia wynikające z zaniedbania.

Dla akumulatorów LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy) który z uwagi na swoją fizyczną i
chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas
pracy urządzenia w warunkach laboratoryjnych gdzie występują optymalne warunki pracy dla
urządzenia a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się
różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować
maksymalną żywotność akumulatora nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub
15% ogólnej pojemności. Niższe wartości, jak np. 2,5V dla ogniwa uszkadzają je trwale i nie jest to
objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas
dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa
miesią-ce poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala
od słońca i ujemnych temperatur.

Dla akumulatorów LIPO

Urządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy) który z uwagi na swoją
fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa
maksymalny czas pracy urządzenia w warunkach laboratoryjnych gdzie występują optymalne
warunki pracy dla urządzenia a sam akumulator jest nowy i w pełni naładowany. Czas pracy w
rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha
produktu. Aby zachować maksymalną żywotność akumulatora nie zaleca się go rozładowywaćdo
poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa
uszkadzająje trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania
akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator
naładować do 50% i sprawdzać cyklicznie co dwa miesią-ce poziom jego naładowania. Przechowuj
akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

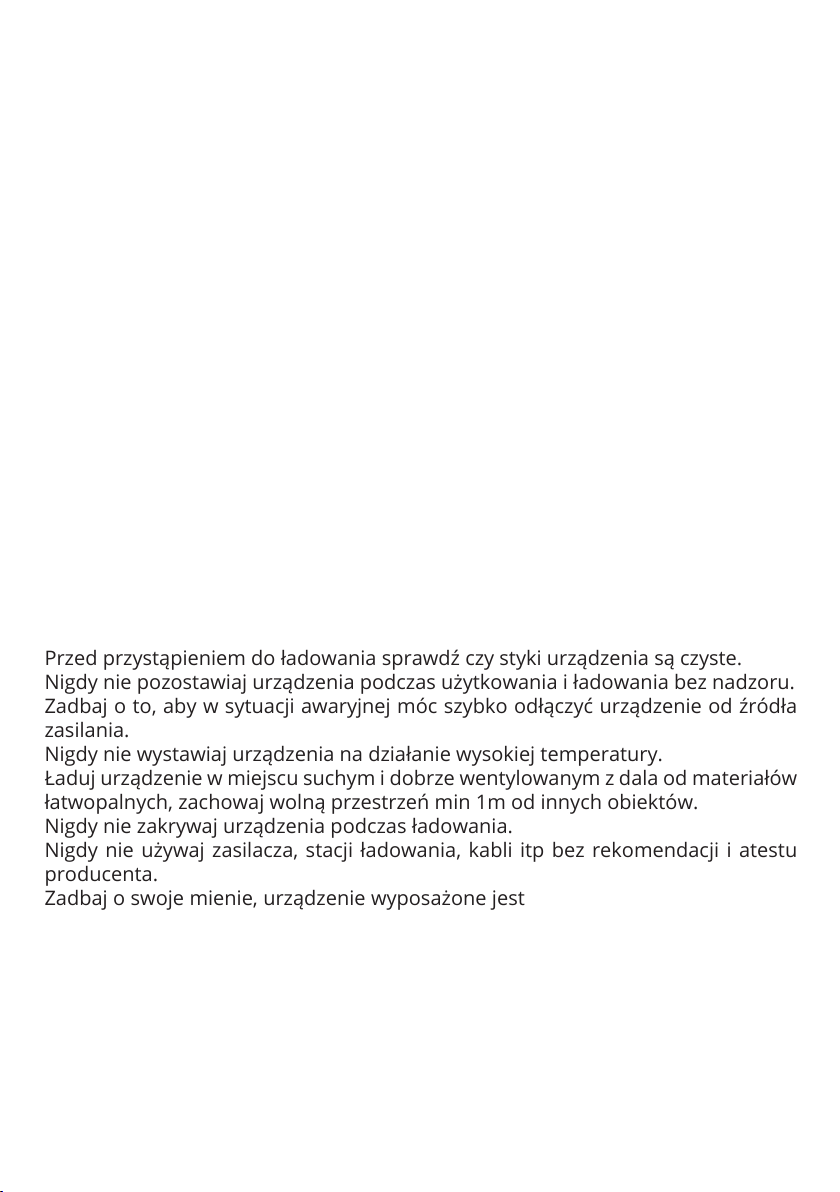

Środki bezpieczeństwa

Przed przystąpieniem do ładowania sprawdź czy styki urządzenia są czyste.
Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.
Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła
zasilania.
Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.
Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów
łatwopalnych, zachowaj wolną przestrzeń min 1m od innych obiektów.
Nigdy nie zakrywaj urządzenia podczas ładowania.
Nigdy nie używaj zasilacza, stacji ładowania, kabli itp bez rekomendacji i atestu
producenta.
Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa które są trudne do
ugaszenia, wyposaż się w płachtę gaśniczą.
