humiDisk

Manual del usuario

humidiﬁ cador centrífugo

User manual

centrifugal humidiﬁ er

Warning

L’installazione del prodotto deve obbligatoriamente comprendere la connessione di messa a terra, usando l’apposito morsetto giallo-verde in morsettiera. Non utilizzare il neutro come connessione a terra.

The product must be installed with the earthconnected, using the special yellow-green terminal on the terminal block. Do not use the neutral for the earth connection.

Le produit doit être installé avec la connexion terre branchée, en utilisant la signalisation et les bornes spéciﬁ ques (jaune/vert) à la mise à la terre. Ne pas utiliser le neutre comme mise à la terre.

Das Produkt muss geerdet werden. Verwenden Sie hierfür den gelb-grün Anschluss an der Klemmleiste. Verwenden Sie nicht den Null-Leiter für die Erdung.

La instalación del producto debe obligatoriamente incluir la conexión de la toma de tierra, utilizando el borne amarillo/verde del regletero. No utilizar el neutro como conexión a tierra.

Manual del usuario

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

ADVERTENCIAS IMPORTANTES

ANTES DE INSTALAR O INTERVENIR EN EL APARATO, LEA ATENTAMENTE Y SIGA LAS INSTRUCCIONES CONTENIDAS EN ESTE MANUAL.

El presente dispositivo ha sido proyectado para humectar directamente en ambiente. Asegúrese de que la instalación, el uso y el mantenimiento se realicen de acuerdo con las instrucciones incluidas en el presente manual. Cualquier otro uso del dispositivo y modiﬁ cación efectuada en la unidad sin la autorización de CAREL S.p.A. se considerará inapropiado. Las condiciones ambientales y la alimentación deben ser conformes con las indicaciones especiﬁ cadas. Quitar la alimentación antes de intervenir directamente sobre las partes internas del humidiﬁ cador. La instalación de la unidad se realiza según las normativas vigentes. La responsabilidad de los eventuales daños a cosas o personas debidas a un uso inadecuado del dispositivo recaerá exclusivamente sobre el usuario. Se ruega tener presente que la unidad contiene dispositivos alimentados eléctricamente.

Todas las operaciones ligadas al funcionamiento y/o al mantenimiento de la unidad deben ser realizadas por personal experto y cualiﬁ cado que conozca las precauciones necesarias.

Desechado del producto: el producto está compuesto por partes metálicas y por partes de

plástico. De acuerdo con la Directiva 2002/96/CE del Parlamento Europeo y del Consejo del 27 de enero de 2003 y a las correspondientes normativas nacionales de actuación, le informamos

de que:

1. Subsiste la obligación de no desechar los RAEE como residuos urbanos y realizar, para dichos residuos, una recogida separada;

2. Para el desechado se utilizan los sistemas de recogida públicos o privados previstos por las leyes locales. Además es posible reenviar al distribuidor el aparato al ﬁ nalizar su vida, en el caso de adquisición de uno nuevo.

3. Este aparato puede contener sustancias peligrosas: un uso inadecuado o un desechado incorrecto podría tener efectos negativos sobre la salud humana y sobre el ambiente;

4. El símbolo (contenedor de basura con una aspa) estampado en el producto o en el paquete y en la hoja de instrucciones indica que el aparato ha sido introducido en el mercado después del 13 de agosto de 2005 y que debe ser objeto de recogida separada;

5. En caso de un desechado abusivo de los residuos eléctricos y electrónicos están previstas sanciones establecidas en las normativas locales vigentes en materia de desechos.

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Indice

1. INTRODUCCIÓN 7

1.1 Normas generales de seguridad ........................................................................................................7

1.2 Aplicaciones ............................................................................................................................................7

1.3 HumiDisk .................................................................................................................................................7

1.4 Cuadros eléctricos para HumiDisk

................................................................................................7

1.5 Humidostato y sondas de humedad ................................................................................................8

1.6 Accesorios para HumiDisk

...............................................................................................................8

1.7 Descripción de los componentes ......................................................................................................8

1. INSTALACIÓN 9

2.1 Material suministrado ...........................................................................................................................9

2.2 Operaciones preliminares ...................................................................................................................9

2.3 Posicionamiento ....................................................................................................................................10

2.4 Instalación en pared .............................................................................................................................10

2.5 Instalación con el aparato colgado ....................................................................................................11

2.6 Conexiones eléctricas ...........................................................................................................................12

2.7 Conexiones hidráulicas ........................................................................................................................13

2.8 Operaciones ﬁ nales ..............................................................................................................................14

3. PUESTA EN MARCHA, CONTROL Y PARADA 15

3.1 Veriﬁ caciones preliminares ..................................................................................................................15

3.2 Puesta en marcha..................................................................................................................................15

3.3 Parada ......................................................................................................................................................15

4. EL CONTROLADOR ELECTRÓNICO DEL HUMIDISK65 16

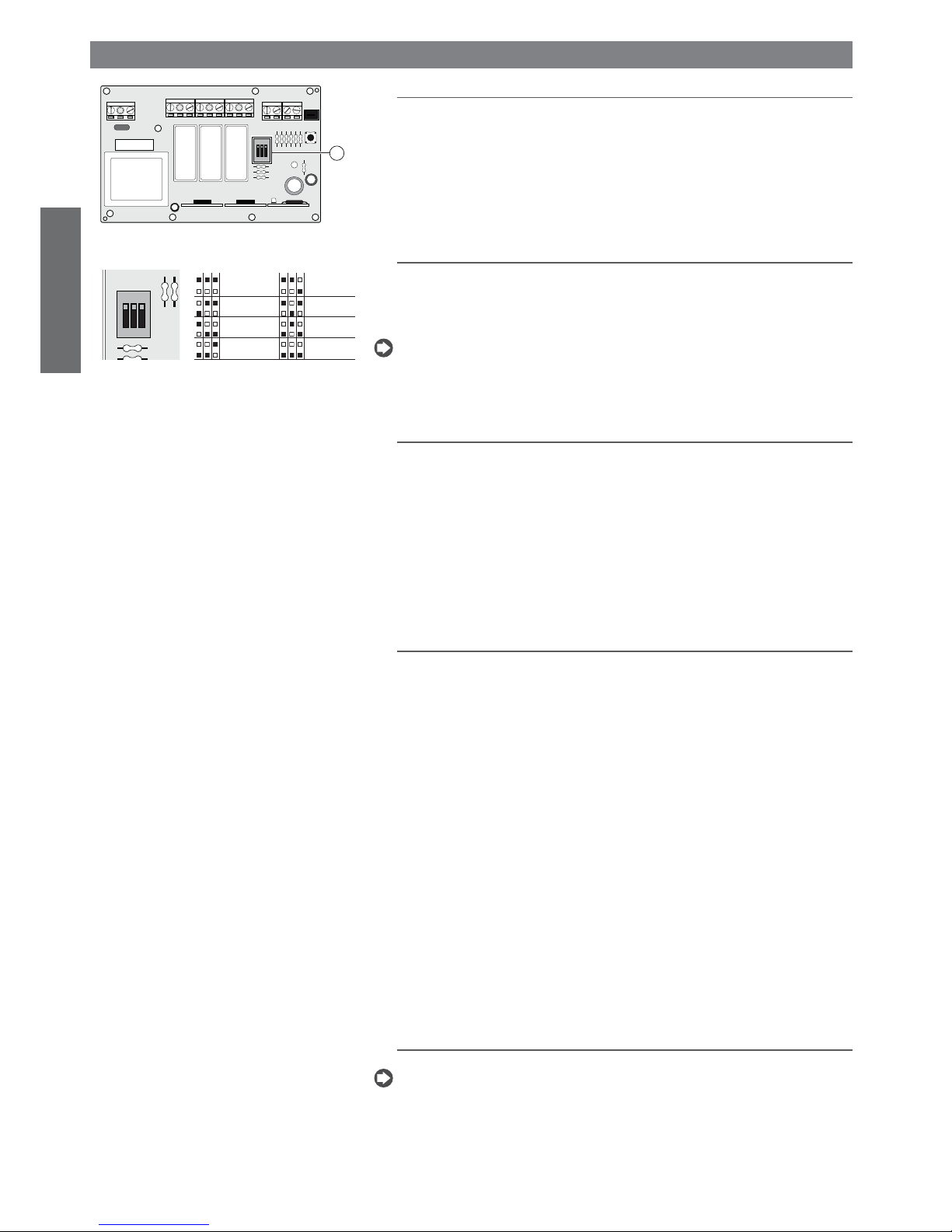

4.1 La tarjeta electrónica .............................................................................................................................16

4.2 El potenciómetro ...................................................................................................................................16

4.3 Regulación de la capacidad de humectación .................................................................................16

4.4 El ciclo de lavado/vaciado ...................................................................................................................16

4.5 El ciclo de lavado/vaciado utilizando cuadros eléctricos CAREL ................................................16

5. DISPOSITIVO ANTIHIELO PARA EL HUMIDISK65 17

5.1 Montaje ....................................................................................................................................................17

6. MANTENIMIENTO 18

6.1 Limpieza del ﬁ ltro del aire ...................................................................................................................18

6.2 Inspección y limpieza del sifón de drenaje .....................................................................................19

6.3 Inspección y limpieza de la electroválvula de llenado..................................................................19

6.4 Control del ciclo de lavado/vaciado para el HumiDisk

.............................................................19

7. ALMACENAJE 20

7.1 Veriﬁ caciones a realizar antes y después de un tiempo de inactividad largo ..........................20

7.2 Desechado del producto ......................................................................................................................20

8. CUADROS ELÉCTRICOS CAREL OPCIONALES 21

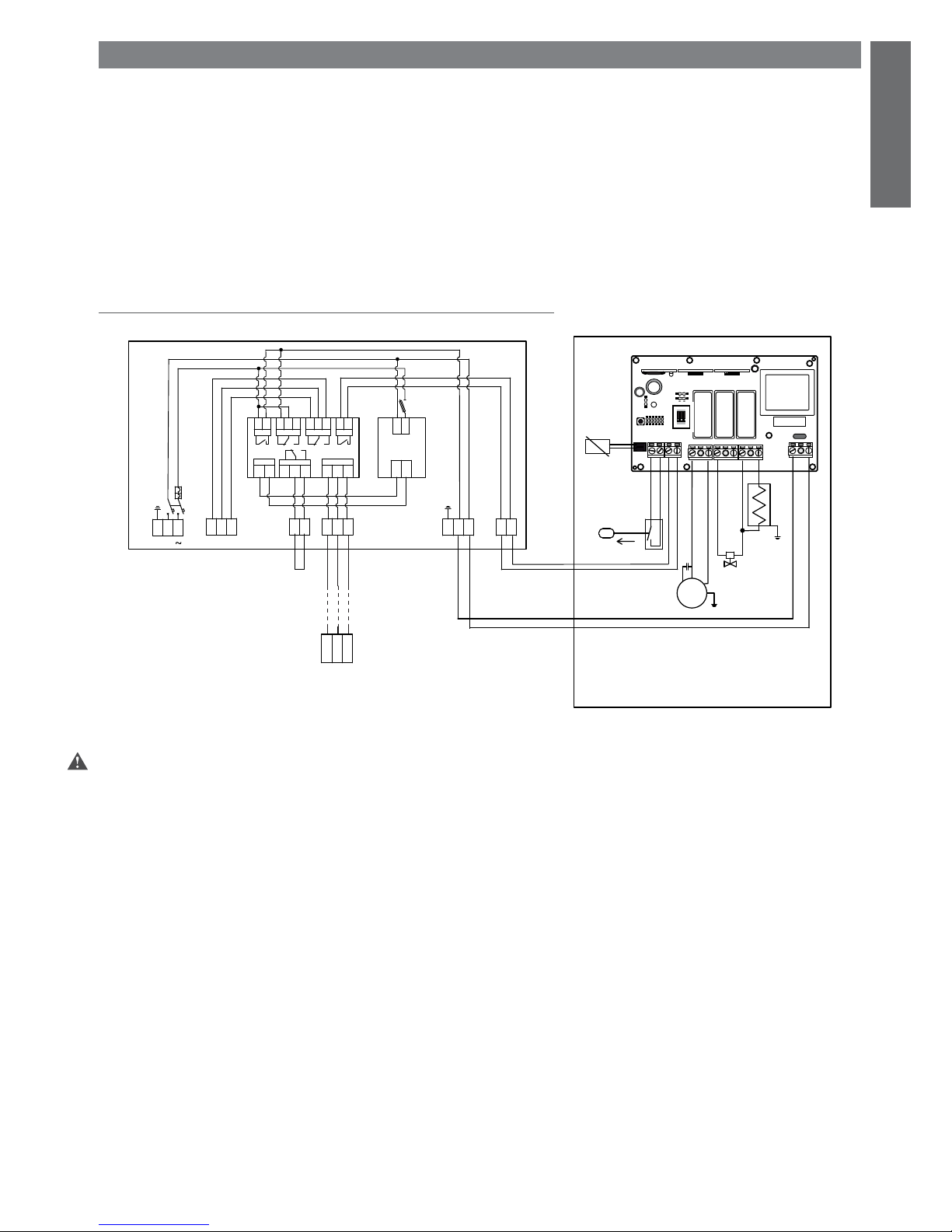

8.1 Cuadro eléctrico UCQ065D100 para el control de un solo humidiﬁ cador centrífugo

UC0650D000 ó UC0650D100 ..................................................................................................................21

8.2 Cuadro eléctrico UCQ065D200 de mando para dos humidiﬁ cadores centrífugos

UC0650D000 ó UC0650D100. .................................................................................................................22

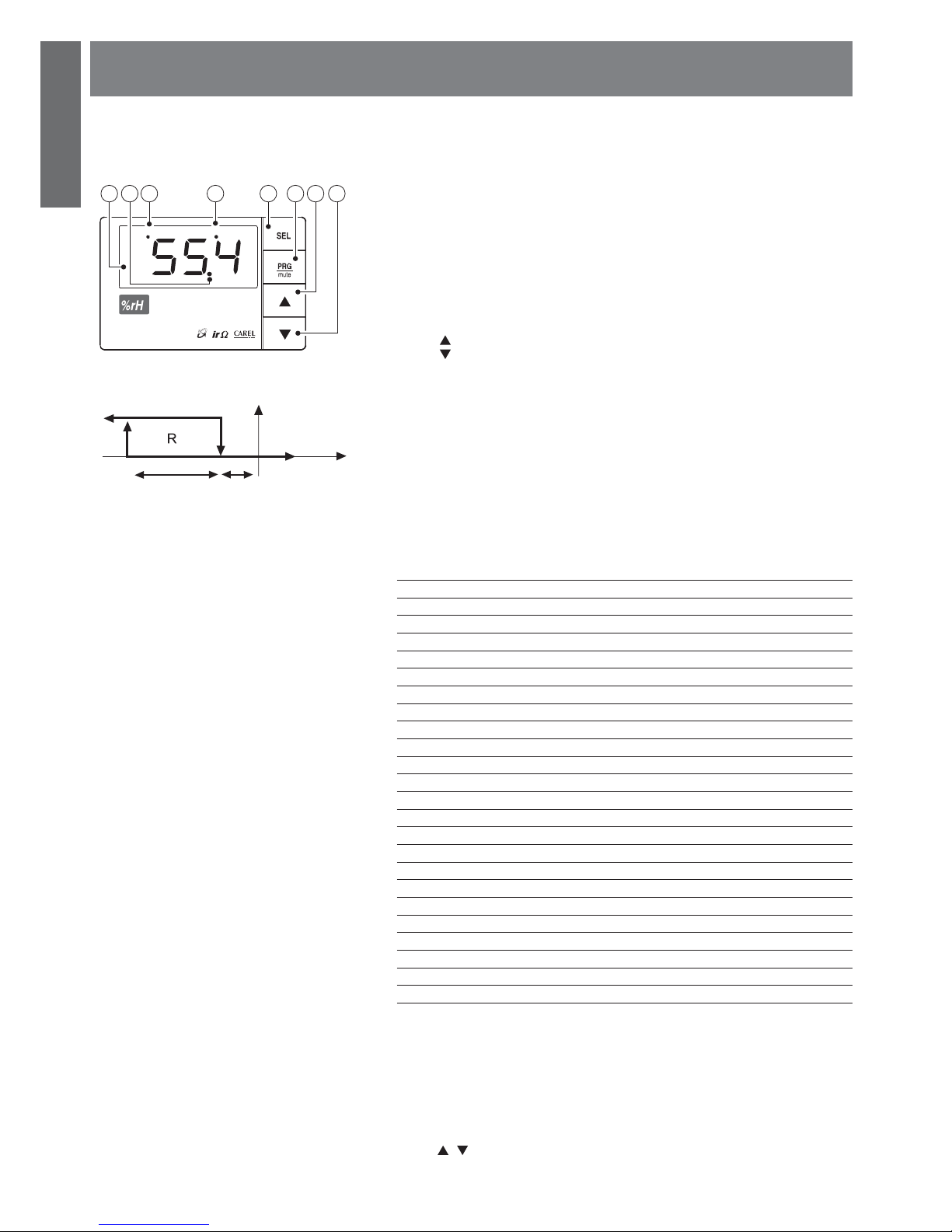

9. HUMIDOSTATO IRDRZ4000 PRESENTE EN LOS CUADROS ELÉCTRICOS

UCQ065D100 Y UCQ065D200 24

9.2 Condiciones de alarma, causas y remedios ....................................................................................25

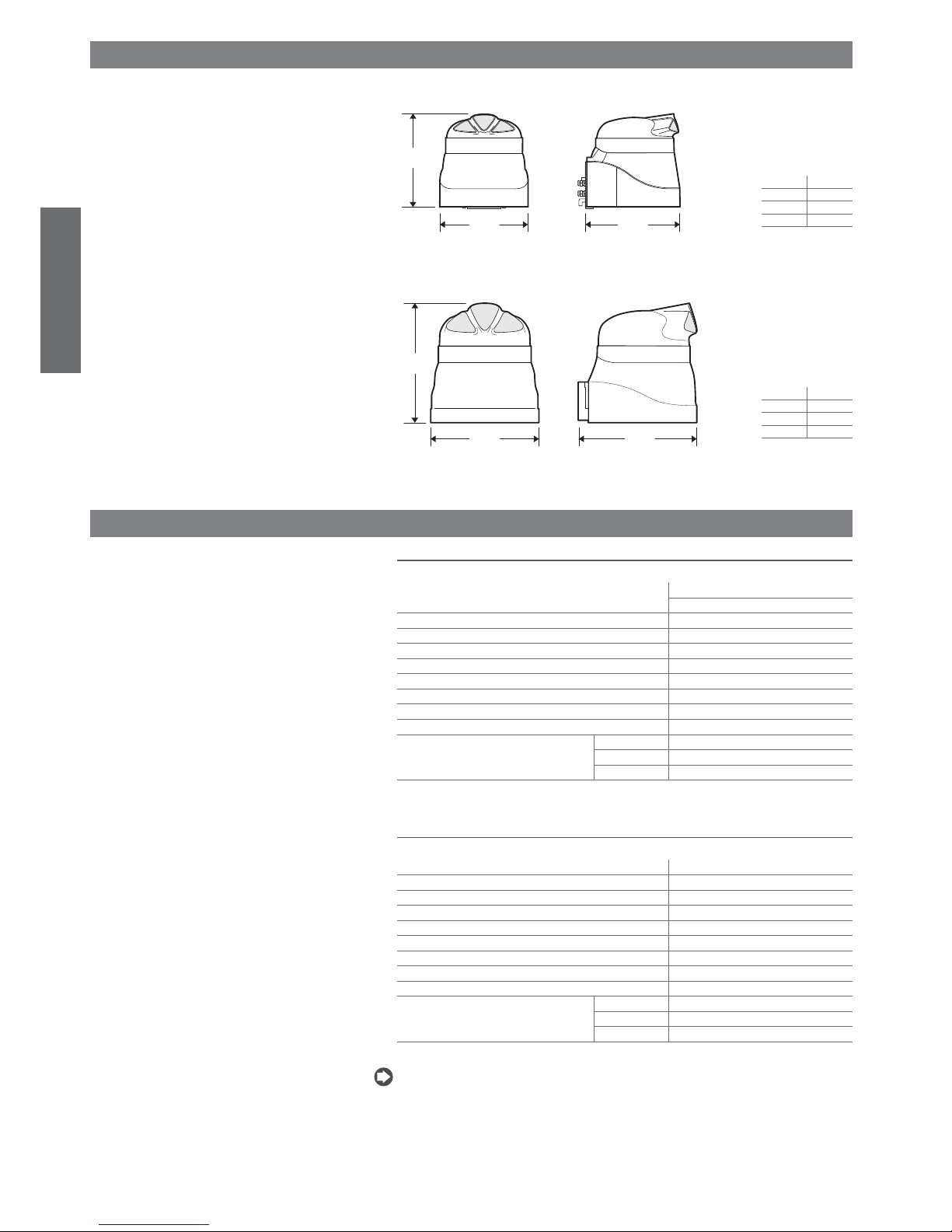

10. DIMENSIONES Y PESOS 26

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11. CARACTERÍSTICAS TÉCNICAS 26

11.1 Tabla de datos técnicos del HumiDisk10 ........................................................................................26

11.2 Tabla de datos técnicos del HumiDisk

........................................................................................26

11.3 Características eléctricas de los cuadros eléctricos UCQ065D100 y UCQ065D200 ............27

11.4 Características técnicas del humidostato IRDRZ4000 CAREL ...................................................27

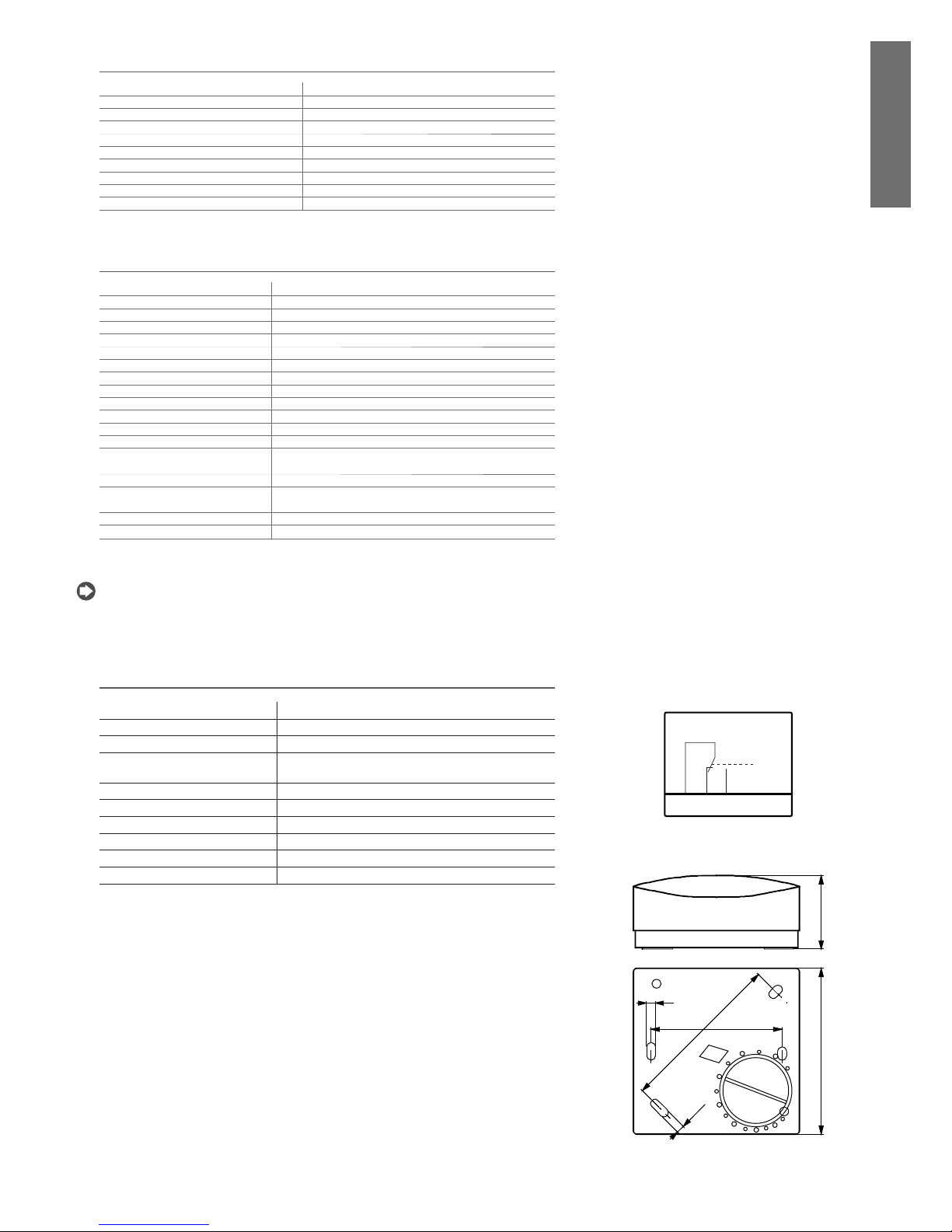

11.5 Características técnicas del humidostato mecánico UCHUMM0000 ......................................27

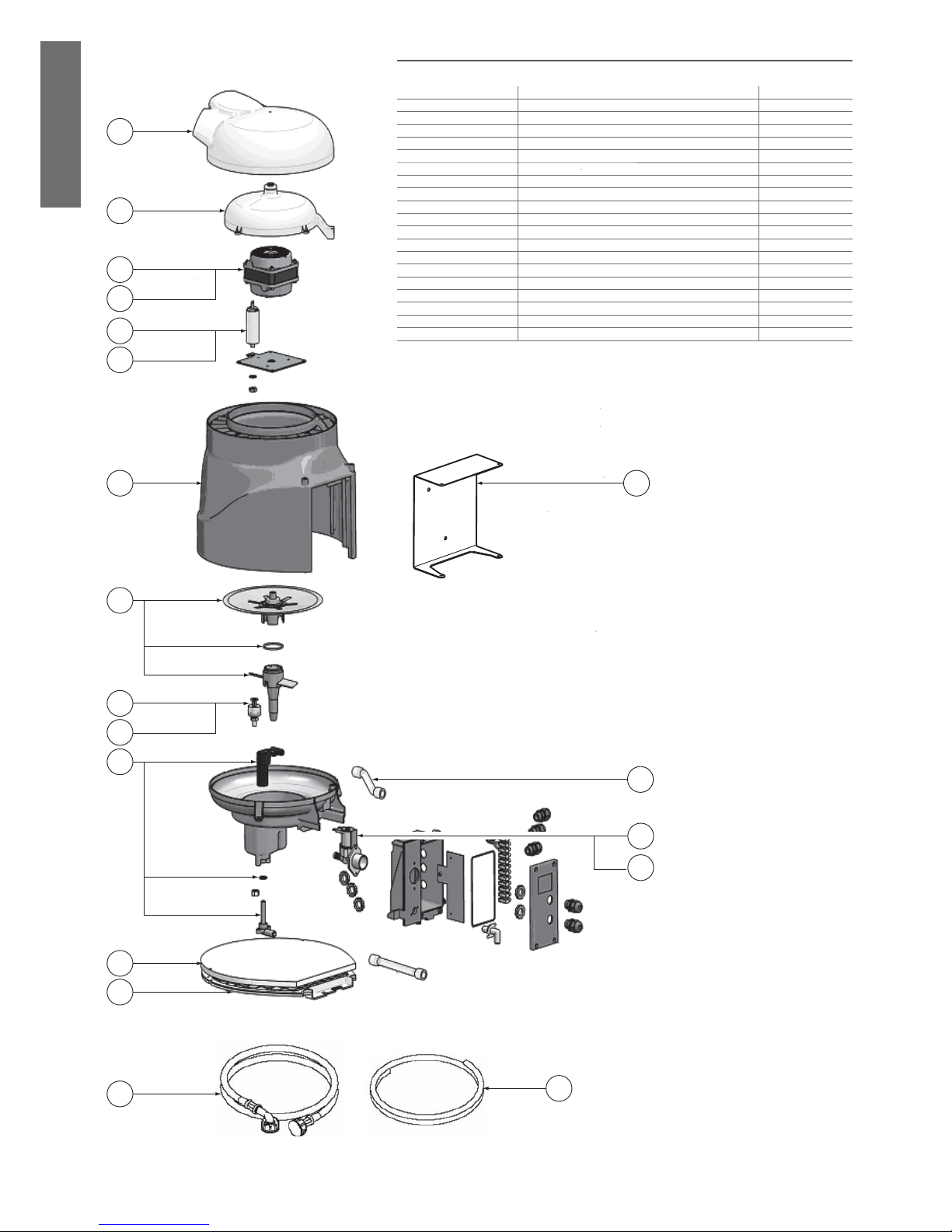

11.6 Lista de piezas de recambio para el HumiDisk

.........................................................................28

11.7 Lista de piezas de recambio para el HumiDisk

........................................................................29

12. PROBLEMAS Y SOLUCIONES 30

12.1 El humidiﬁ cador no arranca ..............................................................................................................30

12.2 Sale aire del difusor pero no sale agua pulverizada ...................................................................30

12.3 El humidiﬁ cador descarga agua continuamente

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

1. INTRODUCCIÓN

El HumDisk es un humidiﬁ cador de aire que funciona según el principio de la pulverización del agua por medio de la fuerza centrífuga. El aparato puede ser alimentado con agua potable o con agua desmineralizada. El aparato se presenta en dos versiones:

HumiDisk

con producción de 1 kg/h de agua atomizada, aproximadamente.

HumiDisk65 con producción de unos 6,5 kg/h de agua atomizada.

El HumiDisk

es un producto sencillo que puede ser accionado por un interruptor externo o por un humidostato. Para impedir la formación de depósitos de agua estancada en el interior de la máquina y, como consecuencia de ello, la proliferación de bacterias nocivas para la salud, se activan ciclos de lavado automáticos regulares del tanque de alimentación. El aparato puede funcionar a temperaturas de ≥1 °C.

El funcionamiento del HumiDisk

está controlado por una tarjeta electrónica que, además de gestionar el funcionamiento normal del aparato, asegura también que se realicen los ciclos de lavado automático del tanque de alimentación que impiden que se formen depósitos de agua estancada en el interior del aparato y, como consecuencia de ello, la proliferación de bacterias nocivas para la salud. El HumiDisk

, cód. UC0650D000 puede funcionar a temperaturas de >1 °C. El dispositivo antihielo (cód.

UCKH70W000), accesorio disponible bajo pedido con el UC0650D000, permite al HumiDisk

funcionar

a una temperatura de –2 °C. Sin embargo el HumiDisk

65,

cód. UC0650D100 ya está equipado de serie

con dispositivo antihielo.

1.1 Normas generales de seguridad

¡Atención!

Antes de llevar a cabo cualquier tipo de reparación en el aparato, tome siempre las siguientes precauciones para evitar problemas no deseados. Se recomienda, por lo tanto, leer atentamente el siguiente manual de instrucciones.

La unidad debe conectarse a una sistema eléctrico que cumpla con la normativa local vigente, median-• te un cuadro eléctrico que contenga todos los dispositivos de control y seguridad. Antes de llevar a cabo cualquier tipo de intervención en el aparato, acuérdese de desconectar la • alimentación eléctrica utilizando el interruptor principal del cuadro de control. En el caso de que fuese necesario intervenir en el aparato, asegúrese, una vez ﬁ nalizado el trabajo, y • antes de arrancar de nuevo, que no se deja ningún tipo de herramienta dentro del aparato. La instalación y el mantenimiento del aparato debe ser realizado por personal experto y cualiﬁ cado, • capaz de llevar a cabo el trabajo según las instrucciones proporcionadas en este manual. Este aparato ha sido diseñado para humectar el aire y, por lo tanto, no debe ser utilizado con ningún • otro ﬁ n. Cualquier otro uso que no sean los descritos en este manual se considera incorrecto, potencialmente • dañino y peligroso. Guarde cuidadosamente estas instrucciones para futuras consultas.•

1.2 Aplicaciones

El HumiDisk es particularmente adecuado para utilizarlo en:

Cámaras frigoríﬁ cas y almacenes frigoríﬁ cos de conservación de productos tales como frutas y verdu-• ras, en los que la falta de humedad conlleva la pérdida de peso y el deterioro del producto. Industrias tipográﬁ cas, en las que se debe mantener una humedad correcta para evitar variaciones en • el tamaño del papel y los consiguientes errores en la impresión. Industrias textiles, en la que es fundamental el mantenimiento de la humedad en función del proceso • productivo y del tipo de material textil que se está procesando, y al mismo tiempo necesita eliminar el

calor producido por los telares. Éstas representan sólo algunas de las posibles aplicaciones para las que se puede utilizar el humidiﬁ cador centrífugo.

1.3 HumiDisk

Código Descripción

UC0100D000 Humidiﬁ cador por atomización de agua - 1,0 kg/h - 230 V 50 Hz UC01001010 Humidiﬁ cador por atomización de agua - 1,2 kg/h - 110 V 60 Hz UC0650D000 Humidiﬁ cador por atomización de agua - 6,5 kg/h - 230 V 50 Hz UC06501010 Humidiﬁ cador por atomización de agua - 6,5 kg/h - 110 V 60 Hz UC0650D100 Humidiﬁ cador por atomización de agua - 6,5 kg/h - con resistencia antihielo 230 V 50 Hz

Tab. 1.a

1.4 Cuadros eléctricos para HumiDisk65

Código Descripción Notas

UCQ065D100 Cuadro eléctrico para humidiﬁ cador

centrífugo de 6,5 kg/h

• Sólo para UC0650D000 y UC0650D100

• Con humidostato electrónico, sin sonda de humedad

UCQ065D200 Cuadro eléctrico para humidiﬁ cador

de 6,5 kg/h

• Sólo para UC0650D000 y UC0650D100

• Con humidostato electrónico, sin sonda de humedad

Tab. 1.b

2 3

6 7

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

1.5 Humidostato y sonda de humedad

Código Descripción Notas

UCHUMM0000 Humidostato mecánico de ambiente 20...90% H.R.

Tab. 1.d

Sondas de ambiente (sólo para HumiDisk65)

Código Descripción Notas

ASWH100000 Sonda de humedad ambiente 10...90% H.R.

Para utilizarse sólo con los cuadros eléctricos con cód. UCQ065D100 y UCQ065D200.

ASWC110000 Sonda de temperatura-humedad ambiente

0...50 °C 10...90% H.R.

ASWC111000 Sonda de temperatura (NTC res.) humedad

ambiente 0...50 °C 10...90% H.R.

Tab. 1.e

De ambientes industriales (sólo para HumiDisk65)

Código Descripción Notas

ASPC110000 Sonda de temperatura-humedad ambiente

0...50 °C 10...90% H.R.

Para utilizarse sólo con los cuadros eléctricos con cód. UCQ065D100 y UCQ065D200

ASPC230000 Sondas de temperatura-humedad ambiente

-10...70 °C 0...100% H.R.

Tab. 1.f

1.6 Accesorios para HumiDisk

Código Descripción Notas

UCKH70W000 Calefactor compuesto por una resistencia de 70 W Sólo para UC0650D000

Tab. 1.c

1.7 Descripción de los componentes

HumiDisk

Leyenda:

Difusor1. Motor2. Disco pulverizador3. Cono con ventilador4. Sifón de drenaje5. Cuerpo principal6. Filtro de aire7.

Fig. 1.a

HumiDisk

Leyenda:

Filtro de aire1. Sifón2. Cono con ventilador3. Motor4. Difusor5. Corona dentada6. Disco pulverizador7. Cuerpo principal8.

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.1 Material suministrado

El siguiente material se suministra de serie con el aparato. Antes de comenzar el trabajo, compruebe que va incluido en el paquete todo el material que se detalla a continuación.

Para HumiDisk

1 humidiﬁ cador modelo HumiDisk•

. 1 manual técnico de instalación (este manual).• 3 soportes para montaje del aparato colgado.•

Para HumiDisk

El siguiente material se suministra de serie con el aparato. Antes de comenzar el trabajo, compruebe • que va incluido en el paquete todo el material que se detalla a continuación. 1 humidiﬁ cador modelo HumiDisk•

. 1 manual técnico de instalación (este manual).• 4 tacos para pared, con tornillos (para instalación en pared). • 1 soporte de ﬁ jación para montaje en pared.• 3 soportes para montaje del aparato colgado.• 1 tornillo de seguridad hexagonal M6x20.• 1 arandela Ø 6x2.• 1 manguera de alimentación del agua l=1,5 m, con conexiones roscadas G ¾.• 1 manguera de drenaje del agua l=1,5 m Ø 10 interno;• 3 tiras para cableado.•

2.2 Operaciones preliminares

Para que el HumiDisk10 y el HumiDisk65 estén operativos es necesario lo siguiente:

Red eléctrica a 230 Vca, 50 Hz (ó 110 Vca, 60 Hz) con tierra y dispositivos de protección.• Conexión para agua de alimentación.• Conexión para el drenaje del agua.•

Nota: La instalación debe realizarse conforme a los requisitos de seguridad de la normativa local vigente. Asegúrese de que se han realizado correctamente todas las conexiones necesarias para que el aparato

pueda funcionar. Para el HumiDisk

, todas las entradas, ya sean eléctricas o hidráulicas, están situadas en la parte posterior, como se indica en la ﬁ g 2.a. Antes de comenzar la instalación real, se recomienda realizar las operaciones descritas a continuación. Tomando como referencia la ﬁ g. 2.a:

Conecte la manguera del agua A, no suministrada de serie pero disponible con el cód. UCKTS00000, • al codo de drenaje B. Conecte el extremo C con el codo de la manguera de alimentación del agua, no suministrado de serie •

pero disponible con el cód. UCKTA00000, a la electroválvula de alimentación D. Las operaciones mencionadas anteriormente también se pueden realizar, en cualquier caso, con la unidad instalada.

En el HumiDisk

, todas las conexiones, ya sean eléctricas o hidráulicas, están situadas en la parte posterior, como se indica en la ﬁ g. 2.b. Antes de comenzar la instalación en sí, se recomienda realizar las operaciones descritas a continuación. Tomando como referencia la ﬁ g. 2.b:

Conecte la manguera para el drenaje del agua A, suministrada, al codo de drenaje B.• Conecte el extremo C con el codo de la manguera de alimentación del agua, suministrado, a la • electroválvula de alimentación D.

Las operaciones mencionadas anteriormente también se pueden realizar, en cualquier caso, con la unidad instalada.

1. INSTALACIÓN

Fig. 2.a

Fig. 2.b

D D

80 mm

100 mm

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.3 Posicionamiento

Nota: El HumiDisk se debe instalar en posición horizontal, con el ﬁ ltro del aire hacia abajo, levantado sobre el suelo como se indica en las ﬁ guras 2.c, 2.d, 2.e. Cualquier otra posición puede comprometer el buen funcionamiento del aparato. Para que se pueda llevar a cabo el mantenimiento cuando sea necesario y para que el aparato funcione correctamente, el humidiﬁ cador se debe colocar en una posición en la que se respeten las distancias mínimas recomendadas. Elija, en función del tipo de instalación, la posición más adecuada para la humectación del local.

No coloque el humidiﬁ cador en una espacio limitado para evitar la aspiración de aire saturado a través del ﬁ ltro, mojándolo.

Humidiﬁ cador

Distancia (m)

ABCD

HumiDisk

≥2 ≥0,5 ≥1,5 ≥0,5

HumiDisk

≥3 ≥1 ≥1,5 ≥0,5

Tab. 2.a

Fig. 2.c Fig. 2.d Fig. 2.e

2.4 Instalación en pared

HumiDisk

Para la instalación en pared, utilice el soporte opcional mostrado en la ﬁ g. 2.f y los tornillos suministrados. Se puede utilizar el soporte como plantilla para marcar los agujeros en la pared, como se indica en la ﬁ g.

2.g. Respete las distancias mínimas indicadas en el párrafo 2.3, y asegúrese de que el soporte está a nivel antes de taladrar los agujeros. Veriﬁ que que la pared puede soportar el peso del aparato en condiciones de funcionamiento normales.

Taladre en la pared tres agujeros de 8 mm de diámetro y 45 mm de profundidad, como se muestra en • la ﬁ g. 2.g. Limpie el agujero por dentro.• Inserte los tres tornillos manteniendo las dos pestañas de expansión en vertical.• Apriete (no totalmente) dos de los cuatro tornillos de ﬁ jación del HumiDisk•

al soporte, como se indica en la ﬁ g. 2.h. Gire la unidad hasta hacer coincidir los otros dos agujeros: las mangueras y los cables deben ir entre el • humidiﬁ cador y el soporte, en la hendidura especial. Enrosque los dos últimos tornillos y, a continuación, apriete totalmente los cuatro tornillos.• Asegúrese de que la instalación es segura.•

Fig. 2.f Fig. 2.g Fig. 2.h

120 mm

<3 mm

L>12 mm

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

HumiDisk

Para instalar el humidiﬁ cador en la pared, utilice el soporte y los tornillos suministrados. Se puede utilizar el soporte como plantilla para marcar los agujeros en la pared. Respete las distancias indicadas en el párrafo 2.3, y antes de taladrar los agujeros, asegúrese de que el soporte está a nivel. Asegúrese de que la pared puede soportar el peso del aparato en condiciones de funcionamiento normales.

Taladre en la pared cuatro agujeros de 8 mm de diámetro y 45 mm de profundidad, como se muestra • en la ﬁ g. 2.i. Limpie el agujero por dentro.• Inserte los 4 tornillos manteniendo las dos pestañas de expansión en vertical.•

Fije el soporte.• El soporte se debe montar como se indica en la Fig. 2.l. Una vez ﬁ jado el soporte a la pared con los cuatro tornillos, realice las siguientes operaciones, como se indicia en la ﬁ g. 2.m:

Levante el aparato e inclínelo ligeramente hacia la pared.•

Mueva la unidad hasta que encajen correctamente los dos soportes.•

Deje que gire el aparato, guiándolo, hasta la posición horizontal: en este punto los soportes deberán •

estar perfectamente acoplados y encajados entre sí.

Inserte el tornillo de seguridad suministrado que une los dos soportes y que evita que el aparato se •

pueda desenganchar.

Fig. 2.i Fig. 2.l Fig. 2.m

2.5 Instalación con el aparato colgado

Este tipo de instalación, en la que el aparato se cuelga, se realiza utilizando los soportes suministrados de serie. Es necesario preparar tres cadenas de soporte de las que colgar el aparato. Las cadenas deben caer lo más recto posible partiendo de 3 puntos de enganche distintos capaces de sostener el peso del aparato (ver ﬁ g. 2.n y párrafo 10). Utilice cadenas metálicas, a ser posible de acero, y en todo caso que estén hechas de un material que no sea sensible a la humedad. Respete las distancias mínimas indicadas en la tab. 2.a.

Para el HumiDisk

utilice los soportes suministrados, enganchando un lado en los agujeros que están en

la parte inferior y el otro en las cadenas que cuelgan de lo alto. En el HumiDisk

, desmonte el soporte posterior A, para la instalación en pared, como se muestra en la

ﬁ g. 2.p, desatornillando los cuatro tornillos V. Ahora debería haber cinco tornillos disponibles (4 tornillos quitados de la plancha A, 1 tornillo de seguri-

dad, suministrado) cada uno con su arandela correspondiente. Vuelva a colocar los dos tornillos en los agujeros F como se indica en la ﬁ g. 2.p. Utilice 3 tornillos para montar el soporte, en la instalación del aparato colgado, como se muestra en la ﬁ g.

2.q. Los soportes están diseñados de modo que permitan el desmontaje del ﬁ ltro y de este modo realizar las operaciones normales de mantenimiento sin tener que desenganchar el aparato de las cadenas que lo sujetan. Cuelgue el aparato de las cadenas comprobando a la vez que está en posición horizontal.

Fig. 2.n

Fig. 2.o Fig. 2.p Fig. 2.q

230 V, 50/60 Hz

FNHH MMLLVV

% r.H.

ESTERNO

humiDisk 65

123

LEVEL

230 V, 50 Hz

UMID

MOTORE

ELET. CARICO

% r.H.

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.6 Conexiones eléctricas

La instalación requiere la utilización de un humidostato todo/nada que controle el funcionamiento del humidiﬁ cador: es posible sin embargo utilizar, en su lugar, un contacto simple todo/nada con la única diferencia de que el aparato se debe arrancar y parar manualmente. La elección, no obstante, no inﬂ uye en el procedimiento de instalación descrito a continuación.

Importante: Se debe instalar un dispositivo de desconexión del aparato, en la red de alimentación eléctrica, como se indica en la ﬁ g. 2.r y 2.s, También se debe instalar un fusible de protección de 2,5 A del tipo retardado para arrancar el motor.

2.6.1 Esquema eléctrico UC10

Al seleccionar el interruptor o el humidostato que se ha de conectar a los teminales “HH”, compruebe la compatibilidad de los valores de entrada de tensión y de corriente del humidiﬁ cador indicados en las Tab.

11.a y 11.b de la página 26.

Leyenda:

Motor del humidiﬁ cador1. Interruptor de nivel2. Electroválvula3. Puente del humidostato externo (a quitar)4.

Humidostato todo/nada externo (a suministrar por el A. instalador) Protección de línea (a suministrar por el instalador)B.

Fig. 2.r

2.6.1 Esquema eléctrico UC65

Leyenda:

Humidostato todo/nada (a suministrar por el 1. instalador) Flotador2. Motor3. Electroválvula4. Calefactor (opcional)5. Sonda de temperatura6. Tarjeta electrónica7. Protección de línea (a suministrar por el 8. instalador)

Fig. 2.s

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.6.3 Cableado

Importante: El cable ﬂ exible que se ha de utilizar para las conexiones eléctricas debe estar protegido

por lo menos por una cubierta ordinaria de PVC y respetar la norma 227 IEC 53 (CENELEC H05VV-F o H05VVH2-F o superior).

Cableado del HumiDisk

(ﬁ g. 2.t):

Abra la cubierta de la caja eléctrica, situada en la parte posterior del aparato, desatornillando los cuatro •

tornillos V;

Haga pasar el cable de alimentación a través del sujetacables P.•

Extraiga el bloque de terminales M de la caja.•

Cablee la fase al terminal F, el neutro al terminal N y la tierra al terminal marcado con el símbolo •

correspondiente.

Coloque de nuevo el bloque de terminales en la caja, deslizando la escuadrita de sujección en las •

guías G.

Cierre la caja.•

Cableado del HumiDisk65 (ﬁ g. 2.u):

Desmonte la caja eléctrica haciendo palanca sobre el muelle de bloqueo C. La caja baja: quite la •

cubierta desatornillando los cuatro tornillos. En la caja hay dos sujetacables que servirán para pasar el

cable de alimentación y el cable del humidostato hasta la tarjeta electrónica.

Pase el cable de alimentación a través del sujetacables 1a del aparato y, a continuación, a través del •

sujetacables 1b de la caja eléctrica. Fije los cables de fase y neutro a los terminales N 230 F de la

tarjeta y el cable de tierra al terminal que está libre dentro de la caja.

Del mismo modo, pase el cable del humidostato por el sujetacables 2a del aparato, después páselo •

por el sujetacables 2b de la caja y conéctelo a los terminales UMID de la tarjeta.

A continuación, utilice las 2 tiras suministradas, para ﬁ jar los dos cables que acaba de pasar a los •

cables existentes: las tiras, se colocarán en la posición indicada por las ﬂ echas. Finalmente, apriete las

cuatro arandelas de los sujetacables.

Una vez realizadas las conexiones eléctricas, cierre con cuidado con los tornillos correspondientes la caja, y vuelva a colocarla en su lugar, asegurándola mediante el muelle de ﬁ jación C.

Al término de la instalación, el interior del aparato debería verse como se muestra en la ﬁ g. 2.u.

Fig. 2.t

Fig. 2.u

2.7 Conexiones hidráulicas

Nota: Las mangueras de conexión del agua sólo se suministran de serie con el HumiDisk65. En el Humi- Disk

están disponibles como opción.

La instalación del humidiﬁ cador también requiere que se conecte a las mangueras de alimentación y de drenaje del agua. Las mangueras, suministradas, se deben conectar al aparato como se indica en la ﬁ gura

2.v para el HumiDisk

y en la ﬁ gura 2.z para el HumiDisk65.

La manguera de alimentación A, suministrada de serie, tiene en ambos extremos una arandela roscada G 3/4: conecte el codo a la electroválvula del HumiDisk, conecte el otro extremo (el extremo recto) directamente a la llave de paso B o a un alargador. Se recomienda instalar un ﬁ ltro mecánico C aguas abajo de la llave de paso B, como se muestra en las Fig. 2.v y 2.z.

Para el drenaje del agua, utilice la manguera de plástico D, suministrada de serie, o una manguera similar con un diámetro interior de 10mm. La manguera debe instalarse como se indica en las ﬁ guras 2.v y 2.z con una pendiente mínima de 10°, para garantizar el correcto drenaje del agua. Si se utiliza un sifón E, debe estar situado en la línea de drenaje principal y no en la manguera de drenaje conectada al aparato.

Importante: Para garantizar un drenaje correcto del agua, asegúrese de que la manguera de drenaje está colocada en pendiente y recta, sin dobleces ni estrangulamientos.

<10°

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Fig. 2.z

Conexiones hidráulicas del HumiDisk

2.8 Operaciones ﬁ nales

Asegúrese de que todos los cables están colocados correctamente dentro del aparato, como se muestra en las ﬁ guras 2.t y 2.u. En el HumiDisk

, veriﬁ que que la caja eléctrica está bien cerrada y colocada correctamente, y que el muelle está apretado. La caja debe tener la superﬁ cie de la cubierta apoyada en los dos indicadores resaltados en la ﬁ g. 2.w.

Vuelva a poner el ﬁ ltro del aire y apriete los tres tornillos de sujección.• Ajuste la dirección de las salidas. Hágalo, soltando los tornillos que sujetan el difusor de la parte • superior del aparato; vea la posición 1 de la ﬁ gura 1.a para el HumiDisk

y la posición 5 de la ﬁ gura

1.b para HumiDisk

: cuando termine la operación apriete el tornillo de nuevo. Asegúrese de que las conexiones hidráulicas se han llevado a cabo correctamente. Abra la llave de • paso de alimentación de agua y veriﬁ que que no hay fugas a lo largo del circuito de alimentación.

Fig. 2.w

Fig. 2.v

Conexiones hidráulicas del HumiDisk

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

3.1 Comprobaciones preliminares

Antes de poner en funcionamiento el humidiﬁ cador, compruebe que:

Todas las conexiones eléctricas e hidráulicas se han conectado según las instrucciones descritas en este • manual. No hay fugas de agua en el circuito.• Está montado el ﬁ ltro del aire.• La llave de paso del agua está abierta.• Las salidas de distribución están orientadas correctamente.•

3.2 Arranque

3.2.1 HumiDisk

Para arrancar el humidiﬁ cador, encienda el interruptor principal. La unidad arranca inmediatamente y, tras unos segundos, empieza a atomizar. Durante el funcionamiento, asegúrese de que el drenaje del agua no funciona de forma continua. Si eso ocurre, lea las posibles soluciones en el párrafo 12.

3.2.2 HumiDisk

Para poner en funcionamiento el humidiﬁ cador encienda el interruptor principal. El aparato realizará un ciclo de lavado de una duración de un minuto aproximadamente, como se describe detalladamente en el párrafo 4.4: Ciclo de lavado/reseteo. Al ﬁ nalizar el ciclo, si el contacto del humidostato está cerrado, el humidiﬁ cador arranca el motor y empieza a atomizar el agua.

Importante: Si se utiliza un contacto todo/nada en lugar del humidostato, éste se debe cerrar manualmente para hacer funcionar el aparato ya que, de lo contrario, no arrancará al ﬁ nalizar el ciclo de lavado/ reseteo.

Durante el funcionamiento, compruebe que el drenaje de agua se realiza al ﬁ nal de cada ciclo productivo. Si es necesario, regule la capacidad de humectación según las instrucciones del párrafo 4.3: Regulación de la capacidad de humectación.

3.3 Parada

3.3.1 HumiDisk

Para apagar la unidad, sólo tiene que abrir el interruptor general. El humidiﬁ cador se ralentiza hasta pararse, mientras que el agua contenida en la unidad desciende al tanque y ceba el sifón que, entonces, vacía el tanque. Se recomienda cerrar la llave de paso de alimentación de agua.

Importante: Entre la parada y el siguiente arranque del humidiﬁ cador debería transcurrir un tiempo de, al menos, 30 segundos, de modo que permitiera al sifón drenar completamente el agua. En caso contrario, el sifón drenará el agua de forma continua.

3.3.2 HumiDisk

Para parar el humidiﬁ cador:

Ponga el humidostato en el valor mínimo de % H.R. para que abra el contacto todo/nada correspon-1. diente. Espere aproximadamente 1 minuto para darle tiempo a la unidad para realizar el ciclo de vaciado.2. Abra el interruptor principal de alimentación eléctrica.3. Cierre la llave de paso de alimentación del agua.4.

Si el aparato está alimentado pero no atomiza agua, sólo tiene que realizar los pasos 3 y 4. ATENCIÓN: Si el interruptor principal está abierto mientras el aparato sigue atomizando, el tanque no se

puede vaciar: el agua contenida en el aparato puede ser todavía suﬁ ciente para cebar el sifón y arrancar el drenaje del tanque.

3. ARRANQUE, CONTROL Y PARADA

123

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

4.1 Tarjeta electrónica

El funcionamiento del HumiDisk65 está controlado por una tarjeta electrónica, que tiene las siguientes funciones:

Control de la capacidad de humectación.• Arranque y control del ciclo de lavado/reseteo.•

4.2 I dip-switch

En la tarjeta de Fig. 4.a, la regulación de la capacidad se realiza mediante la combinación de la posición de los dip-switch de acuerdo a la tab. a lado.

Nota: los valores reportados en la Tabla 4.a son aproximados. En Fábrica los DIP-switch están establecidos en “máximo rendimiento”.

4.3 Regulación de la capacidad de humectación

La capacidad se puede regular durante la fase de instalación o después, por ejemplo para adaptar el funcionamiento del aparato a las variaciones de las condiciones del ambiente en el que está instalado. En este caso, proceda del siguiente modo:

Realice el procedimiento de parada como se indica en el párrafo 3.3;• Quite el ﬁ ltro del aire desatornillando los tres tornillos de sujeción.• Saque la caja de conexiones eléctricas liberando el muelle.• Abra la caja eléctrica y regule la posición del potenciómetro como desee.• Cierre el aparato como se describe en el párrafo 2.8 “Operaciones ﬁ nales”. •

Arranque el humidiﬁ cador de nuevo.

4.4 Ciclo de lavado/vaciado

La tarjeta electrónica del HumiDisk65 está programada para llevar a cabo un ciclo de lavado/vaciado cada vez que:

Se arranca el aparato con el interruptor principal.• El humidostato apaga el aparato porque se han alcanzado las condiciones de HR deseadas.•

El ﬁ n de este ciclo es el de evitar la formación de depósitos de agua dentro del aparato cuando no está en funcionamiento, impidiendo así la proliferación de bacterias. El ciclo tiene una duración ﬁ ja y consiste en:

Parada del motor, con un periodo de espera de 40 segundos: este periodo de espera da al motor (y • por lo tanto al grupo ventilador/disco) tiempo para cerrarse completamente y permite que el agua que hay en la unidad se recoja en el tanque. Activación de la electroválvula de llenado: el agua entra en el tanque hasta que se dispara el sensor de • nivel. Mantenimiento de la activación de la electroválvula de llenado durante un tiempo de 10” tras el • disparo del sensor de nivel: de este modo el nivel del agua del tanque supera el nivel normal de funcionamiento y el sifón de drenaje se ceba, drenando de este modo el agua del tanque. Desactivación de la electroválvula de llenado.• Espera de un tiempo ﬁ jo de 10”: este tiempo sirve para garantizar que se drene toda el agua que hay • en el tanque. Fin del ciclo de lavado/vaciado: al ﬁ nalizar el ciclo de lavado/vaciado, el aparato espera a que se cierre • el contacto del humidostato o, si ya está cerrado, arranca el motor e inicia la humectación de nuevo.

4.5 Ciclo de lavado/vaciado utilizando cuadros eléctricos CAREL

Nota: Cuando se utilizan los cuadros eléctricos CAREL es posible ejecutar el ciclo de lavado aunque el humidiﬁ cador, en el estado de encendido, sea activado por la sonda de humedad para un nuevo ciclo de producción. (leer el capítulo 9 del manual).

4. EL CONTROLADOR ELECTRÓNCICO DEL humiDisk

Fig. 4.a

Fig. 4.b

max rendimiento

4,48 L/horas 6,33 L/horas 3,36 L/horas 5,96 L/horas 2,24 L/horas 5,59 L/horas 0,96 L/horas

Tab. 4.a

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

5. DISPOSITIVO ANTIHIELO PARA humiDisk

El dispositivo antihielo es necesario cuando el HumiDisk65 está instalado en un ambiente en el que la temperatura puede descender por debajo de 0 °C.

ATENCIÓN: Respete los límites de funcionamiento indicados en la Tab. 11.b. En tal caso, de hecho, puede formarse hielo dentro del aparato y afectar al buen funcionamiento del mis-

mo. El aparato está ya preparado para la instalación del kit antihielo, que se instalará en unos minutos. El dispositivo consta de una resistencia eléctrica, cuyo funcionamiento es controlado por la tarjeta electrónica y por el sensor de temperatura al que está conectado. La resistencia se activa cuando la temperatura en el interior del aparato se aproxima a 0 °C. De esta manera, se genera un ﬂ ujo de aire caliente, que impide la formación de hielo, permitiendo que el HumiDisk

funcione a temperaturas de hasta –2 °C. Por debajo de esta temperatura se desaconseja la utilización del aparato, a causa del mismo principio de funcionamiento. Cuando la temperatura, en el interior del aparato, aumenta por encima de +2,5 °C, la tarjeta electrónica desactiva la resistencia con el ﬁ n de ahorrar energía. La resistencia está diseñada para seguridad y, en el caso de que el dispositivo termostático no funcionara bién, no alcanzará temperaturas peligrosas.

ATENCIÓN: Las unidades con código UC0650D100 incluyen de serie el kit de resistencia antihielo ya instalado, mientras que en las versiones con código UC0650D000, el código de resistencia UCKH70W000 se puede instalar como opción.

5.1 Montaje

Siga atentamente las instrucciones que se suministran con el kit de resistencia. Al ﬁ nalizar la instalación, consulte los procedimientos descritos en este manual antes del reinicio de la unidad.

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

El HumiDisk está diseñado para garantizar un funcionamiento eﬁ ciente y exento de fallos durante un largo periodo de tiempo. Sin embargo, es necesario llevar a cabo una serie de operaciones de mantenimiento simples, cuya frecuencia depende de las condiciones del ambiente en el que está funcionando el HumiDisk y de la calidad del agua de alimentación.

ATENCIÓN: Antes de realizar cualquier operación de mantenimiento, abra (apague) el interruptor principal y espere a que se cierre completamente la unidad. Cierre la llave de paso de alimentación de agua. Siga las instrucciones generales de seguridad descritas en el párrafo 1.1. Antes de arrancar de nuevo el aparato, realice las debidas comprobaciones como se describe en este manual.

6.1 Limpieza del ﬁ ltro del aire

El ﬁ ltro debe limpiarse periódicamente ya que la acumulación de suciedad y de polvo reduce el caudal de aire y con ello la eﬁ ciencia del aparato.

6.1.1 HumiDisk

6. MANTENIMIENTO

Fig. 6.a

Tomando como referencia la Fig. 6.a:

Desmonte el ﬁ ltro desatornillando los dos tornillos V que lo sostienen.• Desmonte la rejilla R y el ﬁ ltro F;• Limpie el ﬁ ltro F con un aspirador o sumérjalo en agua ligeramente jabonosa y enjuague: seque sin • retorcer. Al ﬁ nalizar, vuelva a montar el conjunto siguiendo el orden inverso, asegúrandose de que el ﬁ ltro está • colocado correctamente en el interior del aparato y la rejilla está ﬁ jada con los tornillos.

ATENCIÓN: ¡No active el humidiﬁ cador sin el ﬁ ltro del aire F montado y la rejilla de protección R correctamente asegurada con los tornillos V!

6.1.1 HumiDisk

Tomando como referencia la ﬁ g. 6.b:

Desmonte el ﬁ ltro desatornillando los tres tornillos de ﬁ jación.• Separe las dos rejillas de plástico A del material ﬁ ltrante B;• Limpie el ﬁ ltro B con un aspirador o sumérjalo en agua ligeramente jabonosa, y enjuague: séquelo sin • retorcer.

ATENCIÓN: ¡No active nunca el humidiﬁ cador sin el ﬁ ltro de aire montado!. El ﬁ ltro del aire está compuesto por tres partes que se deben montar de modo que el material ﬁ ltrante B esté encerrado entre las dos rejillas de plástico A (ver ﬁ g. 6.b).

Fig. 6.b

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

6.2 Inspección y limpieza del sifón de drenaje

Puede ser necesario limpiar periódicamente el sifón de drenaje: la acumulación de suciedad dentro del sifón de drenaje puede comprometer el buen funcionamiento. Cuando sea necesaria la limpieza, proceda del siguiente modo:

6.2.1 HumiDisk10 (ﬁ g. 6.c)

Desmonte el ﬁ ltro del aire.• Quite la manguera T del tubo R.• Desenrosque los tornillos V.• Desmonte el tubo R.• Limpie el tubo R y el tubo S, que se encuentra dentro del tanque.• Al ﬁ nalizar la limpieza vuelva a montar todas las piezas.•

6.2.2 HumiDisk

(ﬁ g. 6.d)

Desmonte el ﬁ ltro del aire.• Quite la manguera B del sifón A;• Desenrosque los tornillos C;• Desmonte el componente A;• Limpie la pieza A y el agujero en el que va insertada, a continuación vuelva a montar.•

6.3 Inspección y limpieza de la electroválvula de llenado

La electroválvula de llenado está equipada con un ﬁ ltro de entrada que se debe comprobar y limpiar periódicamente.

6.3.1 HumiDisk10 (ﬁ g. 6.e)

Para acceder al ﬁ ltro es necesario desenroscar el racor A de la manguera de alimentación: el ﬁ ltro se encuentra dentro de la arandela roscada E de la electroválvula. En el caso de que la limpieza se vuelva demasiado frecuente, se aconseja instalar un ﬁ ltro de cartucho en la línea de alimentación del agua del aparato (ver: párrafo 2.7 y ﬁ g. 2.z).

6.3.2 HumiDisk65 (ﬁ g. 6.f)

Para acceder al ﬁ ltro es necesario desenroscar el racor A de la manguera de alimentación: el ﬁ ltro se encuentra dentro de la arandela roscada B de la electroválvula. En el caso de que la limpieza se vuelva demasiado frecuente, instale un ﬁ ltro de cartucho en la línea de alimentación de agua del aparato (leer párrafo 2.7 y ﬁ g. 2.z).

6.4 Comprobación del ciclo de lavado/vaciado para HumiDisk

Compruebe que el ciclo se realiza periódicamente.•

Para hacerlo, proceda del siguiente modo:

Quite el extremo de la manguera de drenaje que no está unido al aparato e insértelo en un recipiente • para recoger el agua de drenaje. Pare el humidiﬁ cador, apagando el humidostato de control: de este modo se inicia el ciclo de lavado.•

Si el ciclo no continúa normalmente, es necesario limpiar la bandeja del agua y el sifón de drenaje. ATENCIÓN: El HumiDisk

es un humidiﬁ cador de aire, y cualquier otro uso diferente a aquel para el que ha sido diseñado (por ejemplo la nebulización de insecticidas, desinfectantes, esencias o cualquier otro producto que no sea agua) puede ser peligroso o afectar al correcto funcionamiento del aparato.

Fig. 6.d

Fig. 6.c

Fig. 6.f

Fig. 6.e

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Conserve el aparato en un ambiente con temperatura comprendida entre -10°C y +60°C.• Mientras el aparato esté embalado manténgalo en posición vertical.• No poner encima de la caja otros objetos pesados.•

7.1 Comprobaciones a realizar antes y después de un periodo de inactividad largo

7.1.1 Antes

Desconecte las conexiones eléctricas y cierre las llaves de paso del agua de alimentación.• Cubra el aparato para protegerlo del polvo.•

7.1.2 Después

Compruebe el estado del ﬁ ltro del aire, límpielo si es necesario.• Veriﬁ que que el interruptor de ﬂ otador esté operativo, moviéndolo, y veriﬁ que que el ventilador/disco • puede girar libremente. Asegúrese de que todas las conexiones eléctricas se han conectado correctamente, según las instruc-• ciones. En el HumiDisk•

, ejecute un ciclo de lavado/reseteo de prueba, como se describe en el párrafo 6.4 del

manual.

7.2 Desechado del producto

El aparato está compuesto principalmente por piezas de plástico y algunas piezas de metal, ambos materiales son reciclables. Antes de deshacerse del producto, separe las piezas de plástico (casquete, ventilador, lámina, etc...) de las piezas metálicas (motor, brida de instalación). Saque la tarjeta electrónica de la caja de conexiones eléctricas y proceda al desechado según la normativa vigente.

7. ALMACENAJE

OUT1

OUT2

OUT4

PROBE

OUT3

230

HUMIDITY PROBE

MAIN SWITCH 2A

TRASF.

230 V

F1 1A

POWER

DIGITAL OUTPUT

512

+ (G)

OUT H

REMOTE ON/OFF

CENTRIFUGAL HUMIDIFIER

ALLARM OUTPUT

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

RESISTENZA

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Además de los modos de funcionamiento descritos anteriormente, el HumiDisk65 puede ser controlado

por cuadros eléctricos especiales que incluyen los humidostatos CAREL. Estos cuadros eléctricos permiten un control más preciso de la humedad deseada en el ambiente, dado que se utilizan junto con las sondas de humedad CAREL y además permiten una gestión particular de los ciclos de drenaje del agua introduciendo las funciones de lavado no sólo al ﬁ nal de cada ciclo de humectación, sino también al inicio. De este modo, el humidiﬁ cador siempre lavará el tanque de alimentación cada vez que empiece a humectar. Los cuadros eléctricos están disponibles en dos modelos:

Para el control de un único HumiDisk•

;

Para el control de dos HumiDisk•

en paralelo.

8.1 Cuadro eléctrico UCQ065D100 para el control de un único humidiﬁ cador centrífugo UC0650D000 ó UC0650D100

8. CUADROS ELÉCTRICOS CAREL, OPCIONALES

Atención: Para las conexiones eléctricas, utilice conductores aislados con una sección mínima de 1,5 mm

Acceda a la caja de empalmes desmontando el ﬁ ltro del aire, como se describe en el capítulo 6.

8.1.1 Conexión del cuadro eléctrico UCQ065D100 al humidiﬁ cador UC0650D”X”00

Conecte:

El terminal 6 del cuadro eléctrico al terminal F del humidiﬁ cador.• El terminal 7 del cuadro eléctrico al terminal N del humidiﬁ cador.• El terminal 8 del cuadro eléctrico al primer terminal UMID del humidiﬁ cador.• El terminal 9 del cuadro eléctrico al segundo terminal UMID del humidiﬁ cador.•

8.1.2 Conexión de la alimentación eléctrica

Conecte:

El cable de la fase al terminal F del cuadro eléctrico.• El cable del neutro al terminal N del cuadro eléctrico.• El cable de tierra al terminal PE del cuadro eléctrico.•

8.1.3 Conexión de la sonda activa de humedad ASPC11, ASPC23, ASWH1, ASWC11, ASWC111.

Conexión:

El terminal 1 del cuadro eléctrico al terminal M (referencia/tierra) de la sonda activa de humedad.• El terminal 2 del cuadro eléctrico al terminal +(G) (alimentación) de la sonda activa de humedad.• El terminal 3 del cuadro eléctrico al terminal out H (salida activa de humedad) de la sonda activa de • humedad.

El terminal 1 también se debería conectar a la pantalla del cable de sonda, si existe.

Fig. 8.a

213

F1 1A

POWER

OUT1 OUT2 OUT4

PROBE

DIGITAL OUTPUT

OUT3

230

TRASF.

230 V

HUMIDITY PROBE

CENTRIFUGAL HUMIDIFIER

MAIN SWITCH 6A

MAIN SWITCH 2A

45123

+ (G)

OUT H

REMOTE ON/OFF

ALLARM OUTPUT

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

CENTRIFUGAL HUMIDIFIER

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

RESISTENZA

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

8.1.4 Salidas de alarma

En el cuadro eléctrico hay tres terminales para las salidas de relé (NC, C, NO) que se activan en los siguientes casos:

Alarma de sonda.• Alarma de humedad baja.• Alarma de humedad alta.• Mal funcionamiento del controlador.•

8.1.5 Marcha/paro remoto

Terminales 4 y 5 del cuadro eléctrico: el cuadro sale de fábrica con los terminales 4 y 5 puenteados y el humidiﬁ cador se puede controlar utilizando un contacto libre de tensión externo conectado a estos dos terminales, después de haber quitado el puente.

8.2 Cuadro eléctrico UCQ065D200 de control para dos humidiﬁ cadores centrífugos UC0650D000 ó UC0650D100.

Fig. 8.b

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Atención: Para las conexiones eléctricas, utilice conductores aislados con una sección mínima de 1,5

Acceda a la caja de empalmes desmontando el ﬁ ltro del aire, como se describe en el capítulo 6.

8.2.1 Conexión del cuadro eléctrico UCQ065D100 al primer humidiﬁ cador UC0650D”X”00

Conecte:

8.2.2 Conexión del cuadro eléctrico UCQ065D100 al segundo humidiﬁ cador UC0650D”X”00

Conecte:

El terminal 61 del cuadro eléctrico al terminal F del humidiﬁ cador.• El terminal 71 del cuadro eléctrico al terminal N del humidiﬁ cador.• El terminal 81 del cuadro eléctrico al primer terminal UMID del humidiﬁ cador.• El terminal 91 del cuadro eléctrico al segundo terminal UMID del humidiﬁ cador.•

8.2.3 Conexión de la alimentación eléctrica

Conecte:

El cable de la fase al terminal F del cuadro eléctrico.• El cable del neutro al terminal N del cuadro eléctrico.• El cable de tierra al terminal PE del cuadro eléctrico.•

8.2.4 Conexión de la sonda activa de humedad ASPC11, ASPC23, ASWH1, ASWC11, ASWC111.

Conecte:

El terminal 1 también se debería conectar a la pantalla del cable de la sonda, si existe.

8.2.5 Salida de alarmas

Están disponibles en el cuadro eléctrico tres terminales de salida del relé (NC, C, NO) que se activan en el caso de:

Alarma de sonda;• Alarma de baja humedad;• Alarma de alta humedad;• Mal funcionamiento del propio controlador.•

8.2.6 Marcha/Paro remoto

Terminales 4 y 5 del cuadro eléctrico: El cuadro sale de fábrica con los terminales 4 y 5 puenteados y el humidiﬁ cador se puede controlar utilizando un contacto libre de tensión externo conectado a estos dos terminales, después de haber quitado el puente.

reverse direct

4 5 786231

(P3)

OUTPUT 1

zona neutra

dead zone

differenziale (P1)

differential (P1)

OFF

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

El HumiDisk

puede ser manejado por un cuadro eléctrico (cód. UCQ065D100; UCQ065D2000) que tiene el controlador electrónico basado en microprocesador IRDRZ4000. El controlador tiene un funcionamiento todo/nada y puede mostrar constantemente el valor de la humedad leído por la sonda; además, está disponible un contacto todo/nada remoto y una salida de alarma.

Leyenda:

Display: muestra el valor de la sonda conectada. En caso de alarmas aparece el valor leído por la sonda 1. alternándose con los códigos de las alarmas activas. Durante la programación, muestra los códigos de los parámetros y sus valores. LED decimal.2. LED inverso: parpadea cuando el humidiﬁ cador está activo.3. Botón SEL: sirve para visualizar y/o ajustar el punto de consigna. Si se pulsa junto con el botón PRG durante 5 4. segundos, el usuario puede introducir la contraseña y acceder a los parámetros de conﬁ guración (parámetros con código tipo “Cxx”); Bontón PRG/mute: si se pulsa durante 5 segundos, da acceso al menú de los parámetros de uso más frecuen-5. te (código tipo “Pxx”). Si hay alarmas activas, silencia el zumbador. Resetea las otras señales de alarma si se pulsa cuando ya no existe la causa que las provocó. Botón 6.

: aumenta el valor del punto de consigna o de cualquier otro parámetro seleccionado.

Botón 7.

: disminuye el valor del punto de consigna o de cualquier otro parámetro seleccionado.

El gráﬁ co de al lado muestra los modos de funcionamiento del controlador.

Tabla con los valores de los parámetros predeterminados:

Parámetro Código Valores de fábrica

Punto de consigna de humedad relativa St1 50% H.R. Diferencial de humedad relativa P1 5,0% H.R. Zona neutra P3 0% H.R. Alarma de humedad baja P25 0,0% H.R. Alarma de humedad alta P26 99,9% H.R. Diferencial de alarma P27 2,0% H.R. Retardo de alarma P28 20 min Modo de funcionamiento C0 2 Retardo entre la activación de dos relés diferentes C6 5 Gestión de entrada digital 1 C29 4 Funcionamiento especial C33 1 Dependencia C34 1 Tipo de salida C35 0 Activación C36 -100 Diferencial/lógica C37 +100 Dependencia C38 3 Dependencia C42 1 Tipo de salida C43 0 Activación C44 -100 Diferencial/lógica C45 +100 Dependencia C46 1 Tipo de salida C47 0 Activación C48 -100 Diferencial/lógica C49 +100

Tab. 9.a

9.1 Conﬁ guración de los parámetros fundamentales

Conﬁ guración del punto de consigna (St1)

Pulse • SEL durante unos segundos. En el display aparecerá St1.• Suelte el botón • SEL. En el display aparece el valor actual de SET 1, parpadeando.• Pulse •

/ hasta llegar al valor deseado.

Pulse • SEL para conﬁ rmar el nuevo valor de St1 y volver a la pantalla de funcionamiento normal.

9. HUMIDOSTATO IRDRZ4000 PRESENTE

EN LOS CUADROS ELÉCTRICOS UCQ065D100 Y UCQ065D200

Fig. 9.a

Fig. 9.b

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Conﬁ guración del diferencial P1

Pulse el botón • PRG/mute durante 5 segundos. En el display aparece el primer parámetro “P1”.• Pulse el botón • SEL. En el display aparece el valor actual del parámetro P1.• Pulse •

/ hasta llegar al valor deseado. Pulse • SEL para conﬁ rmar. Pulse el botón • PRG/mute para guardar los cambios y volver a la pantalla de funcionamiento normal.

Conﬁ guración de alarmas de humedad baja P25, alarmas de humedad alta P26, diferencial de alarma P27, retardo de alarma P28

Pulse el botón • PRG/mute durante 5 segundos. En el display aparece el primer parámetro “P1”;• Pulse •

/ hasta llegar al parámetro deseado, “P25” (valor absoluto), “P26”, “P27”, ó “P28”. Pulse el botón • SEL. En el display aparece el valor actual del parámetro que se va a modiﬁ car.• Pulse •

/ hasta llegar al parámetro deseado. Pulse • SEL para conﬁ rmar. Pulse el botón • PRG/mute para conﬁ rmar los cambios realizados a los parámetros y volver a la pantalla de funcionamiento normal.

Conﬁ guración de los parámetros “C”

Pulse los botones • PRG/mute + SEL durante 5 segundos. Aparece “00”;• Introduzca la contraseña 77 con •

/ , pulse SEL; Aparece C0;• Pulse •

/ , hasta llegar al parámetro deseado (C0 ó C29); Pulse • SEL; En el display aparece el valor actual del parámetro que se va a modiﬁ car.• Pulse •

/ hasta llegar al parámetro deseado. Pulse • SEL para conﬁ rmar. Pulse el botón • PRG/mute para conﬁ rmar los cambios del parámetro C y volver a la pantalla de funcionamiento normal.

9.2 Condiciones de alarma, causa y soluciones

Mensaje Descripción Causa Efecto sobre el control Reseteo Comprobaciones/soluciones

Er0 Error de sonda Sonda averiada o desconectada Todas las entradas en OFF R: automático

V: manual

Comprobar las conexiones, comprobar la señal de la sonda.

Er2 Error de memoria Caída de tensión durante la programación.

Memoria estropeada por interferencia electromagnética

Bloqueo total R: automático

V: manual

Restablecer los valores predeterminados, apagar el instrumento y encenderlo de nuevo mientras se mantiene pulsado “PRG”; si persiste, sustituir el instrumento.

Er4 Alarma de ALTA La entrada ha superado P26 durante un tiempo >P28 Ningún efecto R: automático

V: manual (*)

Comprobar los parámetros P26,P27 y P28

Er5 Alarma de BAJA La entrada ha descendido por debajo de P25 durante

un tiempo >P28

Ningún efecto R: automático

V: manual (*)

Comprobar los parámetros P26,P27 y P28

Tab. 9.b

R= Control: El reseteo del control signiﬁ ca el restablecimiento de las condiciones de funcionamiento

normal del controlador una vez que ya no existe la condición de alarma. V= Visualización: Display y zumbador. El reseteo del display signiﬁ ca la vuelta al display normal. (*): Para resetear una alarma manual, sólo hay que establecer un diferencial de alarma (P27) amplio.

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

10.1 HumiDisk

10. DIMENSIONES Y PESOS

A 312 mm B 302 mm C 390 mm Peso 4,3 Kg

Fig. 10.a

10.2 HumiDisk

A 565 mm B 505 mm C 610 mm Peso 17,6 Kg

Fig. 10.b

11. CARACTERÍSTICAS TÉCNICAS

11.1 Tabla de datos técnicos del HumiDisk

Capacidad de humectación 1 kg/h (2,2 lb/h) a 230 V 50 Hz,

1.2 kg/h (2,6 lb/h) a 110 V 60 Hz Alimentación eléctrica 230 V, 50 Hz / 110 V, 60 Hz Potencia nominal 31 W Caudal de aire 80 m³/hora (47 cfm) Presión del agua de alimentación 100 kPa…1000 kPa Contenido de agua en el tanque de alimentación 0,055 l (0,12 lb) Grado de protección IPX4 Temperatura de funcionamiento +1 °C (+33,8 °F)...+35 °C (+95 °F) Humedad de funcionamiento 0...100% U.R. Agua de alimentación Temperatura +1 °C (+33,8 °F)...+50 °C (+122 °F)

Dureza Máx 30 °FH (máx 300 ppm CaCO

)

Conductividad 100...1200 µS/cm

Tab. 11.a

11.2 Tabla de datos técnicos del HumiDisk

Capacidad de humectación 1,1...6,5 kg/h (2,4...14,3 lb/h) Alimentación eléctrica 230 V, 50 Hz / 110 V, 60 Hz Potencia nominal 0,23 kW (0,3 kW con resistencia) Caudal de aire 280 m³/hora (165 cfm) Presión del agua de alimentación 100 kPa...1000 kPa Contenido de agua del tanque de alimentación 0,055 l (0,12 lb) Grado de protección IPX4 Temperatura de funcionamiento +1 °C (+33,8 °F)...+35 °C (+95 °F) Humedad de funcionamiento 0...100% U.R. Agua de alimentación Temperatura +1 °C (+33,8 °F)...+50 °C (+122 °F)

Dureza Máx 30 °FH (máx 300 ppm CaCO

)

Conductividad 100...1200 µS/cm

Tab. 11.b

Nota para HumiDisk10 y HumiDisk65: La cantidad y calidad de los minerales disueltos en el agua inﬂ uyen

en la frecuencia de las operaciones rutinarias de mantenimiento y en la cantidad de polvo generada. Para un funcionamiento óptimo, utilice agua desmineralizada (no descalciﬁ cada, ya que ésta no reduce el contenido de minerales disueltos en el agua). Se sugiere seguir las especiﬁ caciones de la normativa UNI 8884 “Características y tratamiento del agua de los circuitos de refrigeración y humectación”, conductividad <100 µS/cm dureza total <5° fH (50 ppm CaCO

)“.

123

H %

3476

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.3 Características eléctricas de los cuadros eléctricos UCQ065D100 y UCQ065D200

Alimentación 230 Vca ±10% Entrada de potencia 3 VA Rango de funcionamiento 0...50 °C Condiciones de almacenamiento -10T60 °C, <90 % H.R. sin condensación Condiciones de funcionamiento 0T50 °C, <90 % H.R. sin condensación Grado de protección IP55 Conexiones Terminales de muelle, sección 0,2…2,5 mm

Montaje En pared Caja Plástico Contaminación ambiental Normal

Tab. 11.c

11.4 Características técnicas del humidostato IRDRZ4000 CAREL

Alimentación 24 Vca ±10% Entrada de potencia 3 VA Rango de funcionamiento 0T50 °C Resolución 0,1 % H.R. Precisión del control ±0,5% de escala completa Condiciones de almacenaje -10T70 °C, <90% H.R. sin condensación Condiciones de funcionamiento 0T50 °C, <90% H.R. sin condensación Montaje En carril DIN Caja Plástico Grado de protección IP40 con el aparato montado en cuadro Conexiones Terminales a tornillo con sección 0.5…1,5 mm2 Entradas (sondas con señales de tensión) -0,5...1 Vcc Salida de alimentación de sonda 10 Vcc, Imax= 30 mA Salidas conmutables 2 relés SPDT: Vca máx = 250 V, potencia máx. conmutable = 2.000 VA

Máxima corriente de pico = 10 A Tipo de acción-desconexión Desconexión tipo 1C (ECC EN 60730-1) Aislamiento Las partes en tensión baja tienen aislamiento principal de las partes

de tensión muy baja, y doble aislamiento del cuadro frontal Contaminación ambiental Normal Conexión serie Mediante la tarjeta IRDRSER

Tab. 11.d

NOTA IMPORTANTE: Los cables que se utilicen deben resistir la máxima temperatura de funcionamien-

to, es decir, la máxima temperatura ambiente prevista más el calor producido por el controlador, igual a 20 °C con todas las salidas a la máxima capacidad.

11.5 Características técnicas del humidostato mecánico UCHUMM0000

Capacidad máx. de contactos 3 A 250 V Capacidad mín. de contactos 100 mA 24 V Rango 20...90% H.R. Tiempo constante (velocidad del aire 2

m/s)

Aprox. 5 min

Diferencial 6% H.R. Precisión del control ± 5% Coeﬁ ciente de temperatura +0,5 % H.R./K Humedad de calibración 55% H.R. 23.°C Temperatura de funcionamiento 0...40 °C Protección IP20 (EN60529) clase (IEC 60730)

Fig. 11.a

Fig. 11.b

13a

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.6 Lista de piezas de repuesto para el HumiDisk

Nº en el dibujo CAREL Descripción Código CAREL

1 Difusor UC10KD0000 2 Cubierta del motor UC10KC0000 3 Motor eléctrico 230 V 50 Hz UC10KM0000

4 Condensador del motor 230 V 50 Hz UC10KCM000 3a Motor eléctrico 110 V 60 Hz UC10KM0010 4a Condensador del motor 110 V 60 Hz UC10KCM010

5 Disco atomizador equilibrado UC10KDS000

6 Electroválvula con regulador 230 V 50 Hz UCKETV0000 6a Electroválvula con regulador110 V 60 Hz UCKETV0010

7 Colector de llenado de agua UC10KCCA00

8 Cuerpo principal UC10KCP000

9 Soporte para sujección en la pared UC10KSSP00 10 Rejilla de ﬁ ltro de aire UC10KRFA00 11 Filtro de aire UC10KFA000 12 Colector de drenaje de agua UCKCSA0000 13 Regulador de nivel E.S.P.200 230 V 50 Hz UC10KRL000

13a Regulador de nivel E.S.P.200 110 V 60 Hz UCKRL00010

14 Manguera de alimentación de agua FWH3415000 15 Manguera de drenaje de agua UCKTS00000

Tab. 11.e

Fig. 11.a

4 13 14 15

15a

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.7 Lista de piezas de respuesto para el HumiDisk

Posición Descripción Código

1 Difusor UCKD000000 2 Cubierta del motor UCKC000000 3 Motor eléctrico 230 V 50 Hz UCKM000000 3a Motor eléctrico 110 V 60 Hz UCKM000010 4 Corona dentada UCKCD00000 5 Disco atomizador equilibrado UCKDS00000 6 Electroválvula con regulador UCKETV0000 6a Electroválvula con regulador

110 V 60 Hz

UCKETV0010

7 Colector de llenado de agua UCKCCA0000 8 Cuerpo principal UCKCP00000 9 Soporte para sujección a la pared UCKSSP0000 10 Caja de conexiones eléctricas UCKCCE0000 11 Rejilla de ﬁ ltro de aire UCKRFA0000 12 Filtro de aire UCKFA00000 13 Sonda de temperatura UCKST00000 14 Colector de drenaje de agua UCKCSA0000 15 Controlador de nivel E.S.P. 200 UCKRL00000 15a Controlador de nivel E.S.P. 200

110 V 60 Hz

UCKRL00010

16 Tarjeta electrónica UCKSE00000 17 Tanque UCKV000000

Tab. 11.f

Fig. 11.b

ESPAÑOL

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

12. PROBLEMAS Y SOLUCIONES

12.1 El humidiﬁ cador no arranca

Posibles causas Solución

No hay alimentación eléctrica Comprobar las conexiones eléctricas desde el

cuadro de control hasta el bloque de terminales del

humidiﬁ cador. El condensador de arranque del motor se ha quemado

Sustituir el condensador por otro similar.

Tab. 12.a

12.2 Sale aire del difusor, pero no sale agua atomizada

Posibles causas Solución

No llega agua al tanque Compruebe que está abierta la alimentación del

agua. Compruebe que el ﬁ ltro de la electroválvula

no está obstruido, que las mangueras no están

dobladas o desunidas. Finalmente, compruebe que

el ﬂ otador del interior del tanque está libre para

moverse. El cono con ventilador está obstruido Limpie la suciedad que pueda haber en el interior

del cono con ventilador.

Tab. 12.b

12.3 El humidiﬁ cador drena agua continuamente

Posibles causas Solución

El sifón está sucio Cuando se forma suciedad dentro del sifón de dre-

naje, es posible que provoque el drenaje durante el

funcionamiento.

Desmonte el sifón y límpielo (leer párrafo 6.2

“Inspección y limpieza del sifón de drenaje”) La unidad no está instalada correctamente Comprobar que el aparato se ha instalado como se

describe en el párrafo 2.3 No han transcurrido 30 s por lo menos entre la parada del humidiﬁ cador y el siguiente arranque para que el sifón drene completamente el agua

Apague el humidiﬁ cador y espere por lo menos 30

segundos para que el sifón pueda drenar comple-

tamente el agua.

Tab. 12.c

User manual

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

IMPORTANT WARNINGS

BEFORE INSTALLING OR HANDLING THE APPLIANCE PLEASE CAREFULLY READ AND FOLLOW THE INSTRUCTIONS DESCRIBED IN THIS MANUAL.

This device has been designed to humidify directly into the room. The installation, operation and maintenance operations must be performed in compliance with the instructions provided in this manual. All other uses and modiﬁ cations made to the appliance that are not authorised by CAREL S.p.A. are considered incorrect. The environmental conditions must comply with the speciﬁ ed values. Disconnect the humidiﬁ er from the mains power supply before accessing any internal parts. The unit must be installed according to the standards in force. Liability for injury or damage caused by the incorrect use of the appliance lies exclusively with the user. Please note that the unit contains live electrical devices.

All service and/or maintenance operations must be performed by specialist and qualiﬁ ed personnel who are aware of the necessary precautions.

Disposing of the product: the product is made up of metal parts and plastic parts.

In reference to European Union directive 2002/96/EC issued on 27 January 2003 and the related national legislation, please note that:

1. WEEE cannot be disposed of as municipal waste and such waste must be collected and

disposed of separately;

2. The public or private waste collection systems deﬁ ned by local legislation must be used. In addition, the equipment can be returned to the distributor at the end of its working life when buying new equipment.

3. The equipment may contain hazardous substances: the improper use or incorrect disposal of such may have negative effects on human health and on the environment;

4. The symbol (crossed-out wheeled bin) shown on the product or on the packaging and on the instruction sheet indicates that the equipment has been introduced onto the market after 13 August 2005 and that it must be disposed of separately;

5. In the event of illegal disposal of electrical and electronic waste, the penalties are speciﬁ ed by local waste disposal legislation.

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Contents

1. INTRODUCTION 7

1.1 General safety instructions ..................................................................................................................7

1.2 Applications .............................................................................................................................................7

1.3 humiDisk .................................................................................................................................................7

1.4 Electrical panels for humiDisk

........................................................................................................7

1.5 Humidistat and humidity probes .......................................................................................................8

1.6 Accessories for humiDisk

.................................................................................................................8

1.7 Description of the components .........................................................................................................8

1. INSTALLATION 9

2.1 Material supplied ...................................................................................................................................9

2.2 Preliminary operations .........................................................................................................................9

2.3 Positioning ..............................................................................................................................................10

2.4 Wall mounting .......................................................................................................................................10

2.5 Hanging installation ..............................................................................................................................11

2.6 Electrical connections ...........................................................................................................................12

2.7 Water connections ................................................................................................................................13

2.8 Final operations .....................................................................................................................................14

3. STARTING, CONTROL AND STOPPING 15

3.1 Preliminary checks.................................................................................................................................15

3.2 Starting .....................................................................................................................................................15

3.3 Stopping ..................................................................................................................................................15

4. ELECTRONIC CONTROLLER FOR HUMIDISK65 16

4.1 Electronic board .....................................................................................................................................16

4.2 Potentiometer ........................................................................................................................................16

4.3 Adjusting the humidiﬁ cation capacity ...............................................................................................16

4.4 Washing/emptying cycle .....................................................................................................................16

4.5 Washing/emptying cycle using CAREL electrical panels ..............................................................16

5. ANTIFREEZE DEVICE FOR HUMIDISK65 17

5.1 Assembly .................................................................................................................................................17

6. MAINTENANCE 18

6.1 Cleaning the air ﬁ lter.............................................................................................................................18

6.2 Inspecting and cleaning the drain siphon .......................................................................................19

6.3 Inspecting and cleaning the ﬁ ll solenoid valve ...............................................................................19

6.4 Checking the washing/emptying cycle for humiDisk

................................................................19

7. STORAGE 20

7.1 Checks to be performed before and after an extended period of inactivity ............................20

7.2 Disposing of the product .....................................................................................................................20

8. OPTIONAL CAREL ELECTRICAL PANELS 21

8.1 Electrical panel UCQ065D100 for the control of one centrifugal humidiﬁ er,

code UC0650D000 or UC0650D100 ......................................................................................................21

8.2 Electrical panel UCQ065D200 for the control of two centrifugal humidiﬁ ers

code UC0650D000 or UC0650D100. .....................................................................................................22

9. HUMIDISTAT IRDRZ4000 ON ELECTRICAL PANELS UCQ065D100 AND UCQ065D200 24

9.2 Alarms and troubleshooting ...............................................................................................................25

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

10. DIMENSIONS AND WEIGHTS 26

11. TECHNICAL SPECIFICATIONS 26

11.1 Table of technical speciﬁ cations for humiDisk10 ...........................................................................26

11.2 Table of technical speciﬁ cations for humiDisk

..........................................................................26

11.3 Electrical speciﬁ cations of electrical panels UCQ065D100 and UCQ065D200 .....................27

11.4 Technical speciﬁ cations of the CAREL IRDRZ4000 humidistat .................................................27

11.5 Technical speciﬁ cations of the UCHUMM0000 mechanical humidistat .................................27

11.6 List of spare parts for humiDisk

...................................................................................................28

11.7 List of spare parts for humiDisk

...................................................................................................29

12. TROUBLESHOOTING 30

12.1 The humidiﬁ er won’t start .................................................................................................................30

12.2 Air comes out of the distributor, but not atomised water .........................................................30

12.3 The humidiﬁ er continuously drains water .....................................................................................30

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

1. INTRODUCTION

humiDisk is an air humidiﬁ er and operates on the principle of atomising water by centrifugal force. The appliance can operate either on drinking or demineralised water. The appliance s supplied in two versions:

humiDisk

with production of around 1 kg/h of atomised water.

humiDisk

with production of around 6.5 kg/h of atomised water.

humiDisk

is a simple product that can be controlled by an external switch or humidistat. To prevent stagnant water from depositing inside the appliance and, consequently, the proliferation of bacteria that is dangerous to the health, automatic supply tank emptying cycles are activated. The appliance can work at temperature ≥1 °C.

The operation of the humiDisk

is controlled by an electronic board which, besides managing the normal operations of the appliance, also ensures regular automatic washing cycles of the supply tank, so as to prevent stagnant water from depositing inside the appliance and, consequently, the proliferation of bacteria that is dangerous to the health. humiDisk

code UC0650D000 can operate at temperatures down to around 1°C. The antifreeze device

(code UCKH70W000), an accessory available upon request with the UC0650D000, allows humiDisk

to operate at temperatures down to-2°C. humiDisk

code UC0650D100 is however already ﬁ tted as

standard with the antifreeze device.

1.1 General safety instructions

Caution!

Before carrying out any kind of repairs on the appliance, the following precautions should always be observed to avoid unwanted problems. Consequently, read the following instruction manual before proceeding.

The appliance must be connected to an electrical system in compliance with the local standards in • force, via an electrical panel containing all the control and safety devices. Before carrying out any work on the appliance, always remember to disconnect the power supply • using the main switch on the control panel. When carrying out any work on the appliance, make sure, once the work has been completed, and • before starting again, that no tools of any kind have been left inside the appliance. Installation and maintenance of the appliance must be performed by expert and qualiﬁ ed personnel, • capable of carrying out the work according to the instructions provided in this manual. This appliance has been designed to humidify the air, and consequently must not be used for any • other purposes. Any uses other than those described in this manual are considered improper, potentially damaging • and dangerous. Carefully keep these instructions for future reference.•

1.2 Applications

humiDisk is particularly suitable for use in:

cold rooms and cold stores containing products such as fruit and vegetables, where a lack of humidity • leads to a loss in weight and the deterioration of the product; printing industries, where the correct humidity must be maintained to avoid variations in the size of • the paper and consequent printing errors; textile industries, where the correct humidity must be maintained according to the production process • and the type of textile being processed, and at the same time disposing of the heat produced by the looms.

These represent just some of the possible applications for centrifugal humidiﬁ ers.

1.3 humiDisk

code description

UC0100D000 water spray humidiﬁ er - 1.0 kg/h - 230 V 50 Hz UC01001010 water spray humidiﬁ er - 1.2 kg/h - 110 V 60 Hz UC0650D000 water spray humidiﬁ er - 6.5 kg/h - 230 V 50 Hz UC06501010 water spray humidiﬁ er - 6.5 kg/h - 110 V 60 Hz UC0650D100 water spray humidiﬁ er - 6.5 kg/h - with antifreeze heater 230 V 50 Hz

Tab. 1.a

1.4 Electrical panels for humiDisk65

code description notes

UCQ065D100 electrical panel for one 6.5 kg/h centri-

fugal humidiﬁ er

• for UC0650D000 and UC0650D100 only

• with electronic humidistat, without humidity probe

UCQ065D200 electrical panel for two 6.5 kg/h centri-

fugal humidiﬁ ers

• for UC0650D000 and UC0650D100 only

• with electronic humidistat, without humidity probe

Tab. 1.b

2 3

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

1.5 Humidistat and humidity probes

code description notes

UCHUMM0000 mechanical room humidistat 20 to 90% RH

Tab. 1.d

Room probes (humiDisk

only)

code description notes

ASWH100000 humidity room probe 10 to 90% RH

to be used only with electrical panels code UCQ065D100 and UCQ065D200.

ASWC110000 room temperature-humidity probe

0 to 50 °C 10 to 90% RH

ASWC111000 room temperature (NTC res.) humidity probe

0 to 50 °C 10 to 90% RH

Tab. 1.e

Industrial environments (humiDisk6 only 5)

code description notes

ASPC110000 room temperature-humidity probe

0 to 50 °C 10 to 90% RH

to be used only with electrical panels code UCQ065D100 and UCQ065D200

ASPC230000 room temperature-humidity probe

-10 to 70 °C 0 to 100% RH

Tab. 1.f

1.6 Accessores for humiDisk

code description notes

UCKH70W000 70 W heater only for UC0650D000

Tab. 1.c

1.7 Description of the components

humiDisk

Key:

diffuser1. motor2. atomising disk3. cone with fan4. drain siphon5. main body6. air ﬁ lter7.

Fig. 1.a

Fig. 1.b

humiDisk

Key:

air ﬁ lter1. drain siphon2. cone with fan3. motor4. diffuser5. toothed ring6. atomising disk7. main body8.

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.1 Material supplied

The following materials are supplied as standard with the appliance. Check that all the material listed below is included in the packaging before starting work.

For humiDisk

1 humiDisk•

model humidiﬁ er; 1 technical installation manual (this manual);• 3 brackets for hanging installation.•

For humiDisk

The following materials are supplied as standard with the appliance. Check that all the material listed below is included in the packaging before starting work.

1 humiDisk•

model humidiﬁ er; 1 technical installation manual (this manual);• 4 wall plugs with screws (for wall mounting); • 1 bracket for wall-mounting;• 3 brackets for hanging installation;• 1 M6x20 hexagonal safety screw;• 1 washer dia. 6x2;• 1 water supply hose l=1.5 m, with G ¾ threaded ﬁ ttings;• 1 water drain hose l=1.5 m ID 10;• 3 wiring clamps.•

2.2 Preliminary operations

To make the humiDisk10 and humiDisk65 operative, the following are required:

mains power supply, 230V, 50Hz, with an earth connection and protection devices• water supply connection • water drain connection.•

Note: Installation must comply with the safety requirements of the local standards in force. Then make sure that all the necessary connections to make the appliance operate properly have been

correctly prepared. For the humiDisk

all the connections, both electrical and water, are located at the rear, as shown in Fig

2.a. The operations listed below should be completed before starting actual installation. With reference to Fig. 2.a:

connect the water drain hose A, not supplied as standard but available on order, code UCKTS00000, to • the drain elbow B; connect end C with the elbow of the water supply hose, not supplied as standard but available on • order codeUCKTA00000, to the ﬁ ll solenoid valve D.

The above-mentioned operations can in any case also be carried out with the unit installed.

For the humiDisk

all the connections, both electrical and water, are also located at the rear, as shown in Fig 2.b. The operations listed below should be completed before starting actual installation. With reference to Fig. 2.b:

connect the water drain hose A, supplied, to the drain elbow B;• connect end C with the elbow of the water supply hose, supplied, to the ﬁ ll solenoid valve D.•

The above-mentioned operations can in any case also be carried out with the unit installed.

1. INSTALLATION

Fig. 2.a

Fig. 2.b

D D

80 mm

100 mm

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.3 Positioning

Note: the humidisk must be installed in a horizontal position, with the air ﬁ lter facing downwards, raised above the ground, as shown in ﬁ gures 2.c, 2.d, 2.e. Any other position will compromise the correct operation of the appliance.

To allow maintenance to be carried out where necessary and for the correct operation of the appliance, the minimum suggested distances must be maintained when positioning the humidiﬁ er. Choose, depending on the type of installation adopted, the most suitable position for humidifying the room.

Do not position the humidiﬁ er in a conﬁ ned space to avoid drawing in saturated air through the ﬁ lter, and thus wetting it.

humidiﬁ er

Distance (m)

ABCD

humiDisk

≥2 ≥0,5 ≥1.5 ≥0,5

humiDisk

≥3 ≥1 ≥1.5 ≥0.5

Tab. 2.a

Fig. 2.c Fig. 2.d Fig. 2.e

2.4 Wall mounting

humiDisk

To install the humidiﬁ er on the wall, use the optional bracket shown in Fig. 2.f and the screws supplied. The bracket can be used as a template to mark the holes on the wall, as shown in Fig. 2.g. Maintain the distances indicated in paragraph 2.3, and make sure that the bracket is level before drilling the holes. Make sure that the wall can support the appliance in normal operating conditions.

Drill three 8 mm dia. holes, 45 mm deep, in the wall as shown in Fig. 2.g;• clean the inside of the holes;• insert the three screw anchors while keeping the two expansion tabs vertical;•

Tighten (not fully) two of the screws fastening the humiDisk•

to the bracket, as shown in Fig. 2.h. Rotate the unit until the two other holes are lined up: the hoses and the wires must run between the • humidiﬁ er and the bracket, in the special groove. Tighten the last two screws, then fully tighten all four screws.• Make sure the installation is secure•

Fig. 2.f Fig. 2.g Fig. 2.h

120 mm

<3 mm

L>12 mm

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

humiDisk

To install the humidiﬁ er on the wall, use the bracket and the screws supplied. The bracket can be used as a template to mark the holes on the wall. Maintain the distances indicated in paragraph 2.3, and make sure that the bracket is level before drilling the holes. Make sure that the wall can support the appliance in normal operating conditions.

Drill four 8 mm dia. holes, 45 mm deep, in the wall as shown in Fig. 2.i;• clean the inside of the holes;• insert the four screw anchors while keeping the two expansion tabs vertical;• fasten the bracket.•

The bracket must be ﬁ tted as shown in Fig. 2.l. Once the bracket has been fastened to the wall with the four screws, carry out the following operations,

as shown in Fig. 2.m:

Lift the appliance and tilt it slightly towards the wall.• Move the appliance until the brackets ﬁ t into place.• Let the appliance roll down, while guiding it, to the horizontal position: at this point the brackets • should be perfectly coupled and interlocked. Insert the safety screw supplied that joins the two brackets and that prevents the appliance from • accidentally becoming dislodged.

Fig. 2.i Fig. 2.l Fig. 2.m

2.5 Hanging installation

Hanging installation is performed using the standard brackets supplied. Three supporting chains must be prepared for hanging the appliance. The chains must hang down as straight as possible and be attached to hooks that can bear the weight of the appliance (see Fig. 2.n and paragraph 10). Use metal, possibly steel chains, and at any rate material that is not affected by humidity. Maintain the minimum distances indicated in Tab. 2.a.

For the humiDisk

use the brackets supplied, hooking one side onto the holes at the bottom and the

other to the chains hanging from above.

For the humiDisk

remove the rear bracket A, for wall mounting, as shown in Fig. 2.p, by unscrewing the

four screws V. Now there should be ﬁ ve (5) screws available (4 screws removed from the plate A, and 1 safety screw,

supplied) each with its own washer. Replace 2 screws in the holes F indicated in Fig. 2.p. Use 3 screws to ﬁ t the brackets for hanging installation as shown in Fig. 2.q. The brackets have been designed to allow the removal of the ﬁ lter, so that normal maintenance operations can be carried out without having to unhook the appliance from the supporting chains. Hook the appliance to the chains and at the same time check that it is in a horizontal position.

Fig. 2.n

Fig. 2.o Fig. 2.p Fig. 2.q

230 V, 50/60 Hz

FNHH MMLLVV

% r.H.

ESTERNO

humiDisk 65

123

LEVEL

230 V, 50 Hz

UMID

MOTORE

ELET. CARICO

% r.H.

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.6 Electrical connections

Installation requires the use of an ON/OFF humidistat that controls the operation of the humidiﬁ er: in place of this, however, a simple ON/OFF contact can be used, with the only difference that the appliance must be started and stopped manually. This choice however does not in any way inﬂ uence the installation procedure described below.

Important: A device must be installed for isolating the appliance from the power supply, as shown in Fig. Fig. 2.r and 2.s. A 2.5 A slow blow fuse must also be installed for staring the motor.

2.6.1 Wiring diagram, UC10

When selecting the switch or the humidistat to be connected to terminals “HH”, check the compatibility of the humidiﬁ er power and current input values shown in Tab. 11.a and 11.b on page 26.

Key:

humidiﬁ er motor1. level switch2. solenoid valve3. external humidistat jumper (to be removed)4.

external ON/OFF humidistat (to be provided by the installer)A. line protector (to be provided by the installer)B.

Fig. 2.r

2.6.1 Wiring diagram, UC65

Key:

ON/OFF humidistat (to be provided by the 1. installer) ﬂ oat2. motor3. solenoid valve4. heater (optional)5. temperature probe6. electronic board7. line protector (to be provided by the installer)8.

Fig. 2.s

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

2.6.3 Wiring

Important: The ﬂ exible cable used for the electric connections must be at least protected by an ordinary

PVC sheath and comply with the 227 IEC 53 standards (CENELEC H05VV-F or H05VVH2-F or better).

Wiring humiDisk

(Fig. 2.t):

open the cover of the electrical junction box, located on the rear of the unit, by unscrewing the four • screws V; run the power cable through the cable gland P;• remove terminal block M from the box;• wire the phase to terminal F, the neutral to terminal N and the earth to the terminal marked with the • corresponding symbol; place the terminal block back in the box, sliding the support brackets into the guides G;• close the box.•

Wiring

humiDisk65 (Fig. 2.u):

Remove the electrical junction box by levering the locking spring C. The box comes down: remove the • cover by unscrewing the four screws. In the box there are two cable glands that will be used to pass the power cable and the humidistat cable through to the electronic board; pass the power cable through the cable gland 1a on the appliance, and then through the cable gland • 1b on the junction box. Fasten the neutral and phase (live) wires to the terminals N 230 F on the board and the earth wire to the free terminal inside the box; in the same way, pass the humidistat wire through the cable gland 2a on the appliance, then through • the cable gland 2b on the box and connect it to the UMID terminals of the board; then use the 2 clamps supplied to secure the two cables that have just been passed through the • glands to the existing cables: the clamps should be placed in the position shown by the arrows. Finally,

tighten the four bushings on the cable glands. Once the electrical connections have been completed, carefully close the box with its screws, place it back in position, and secure it with the locking spring C.

At the end of installation, the inside of the appliance should appear as shown in Fig. 2.u.

Fig. 2.t

Fig. 2.u

2.7 Water connections

Note: the water connection hoses are supplied as standard only for the humiDisk65, while for the humiDi- sk

they are available as options.

The installation of the humidiﬁ er also requires the water supply and drain hoses to be connected. The hoses, supplied, must be connected to the appliance as shown in Figure 2.v for the humiDisk10 and Figure

2.z for the humiDisk

The supply hose A, supplied as standard, has a threaded G 3/4 bushing at both ends: connect the elbow to the solenoid valve on the humidisk, connect the free end (straight end) directly to water tap B, or to an extension. A mechanical ﬁ lter C should be ﬁ tted downstream of the tap B, as shown in Figs. 2.v and 2.z. For the water drain, use the plastic hose D, supplied, or a similar hose with an inside diameter of 10 mm. The hose must be installed as shown in Figs. 2.v and 2.z with a minimum slope of 10°, to guarantee the correct drainage of the water. If used, a drain siphon E must be located on the main drain line and not on the drain hose connected to the appliance.

Importat: To ensure the correct drainage of the water, make sure that the drain hose runs at a slope and is straight, without any bends or choking.

<10°

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Fig. 2.z

Water connections on the humiDisk

2.8 Final operations

Make sure that all the wires are positioned properly inside the appliance as shown in Figs 2.t and 2.u. For the humiDisk

check that the junction box is properly closed and positioned correctly, and that the spring is tightened. The box must have the surface of the cover resting on the two surface locators, as shown in Fig. 2.w.

Replace the air ﬁ lter and tighten the three supporting screws;• adjust the direction of the outlets. To do this, loosen the screws that hold the diffuser on top of the • appliance; see position 1 in Fig. 1.a for

humiDisk

and position 5 in Fig. 1.b for humiDisk65: at the end of the operation tighten the screw again. check that the water connections have been carried out correctly. Open the water supply tap and check • that there are no leaks along the supply circuit.

Fig. 2.w

Fig. 2.v

Water connections on the humiDisk

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

3.1 Preliminary checks

Before starting up the humidiﬁ er check that:

all the electrical and water connections have been completed according to the instructions described • in this manual; there are no water leaks in the circuit;• the air ﬁ lter is ﬁ tted;• the water supply tap is open;• the distribution outlets are adjusted in the correct direction.•

3.2 Starting

3.2.1 humiDisk

To start the operation of the humidiﬁ er, turn on the main switch. The unit comes on immediately and after a few seconds starts atomising. During operation, make sure the water is not draining continuously. If this is the case, see the possible solutions in par.12.

3.2.2 humiDisk

To start the operation of the humidiﬁ er, turn on the main switch. The appliance will perform a washing cycle lasting about one minute, as described in detail in par. 4.4 Washing/reset cycle. At the end of the cycle, if the humidistat contact is closed, the humidiﬁ er starts the motor and starts atomising the water.

Important: if the ON/OFF contact is used instead of the humidistat, this must be closed manually to start the appliance, as otherwise it will not start at the end of the washing/reset cycle.

During operation check that the water is drained correctly. If necessary, adjust the humidiﬁ cation capacity as per the instructions shown in par. 4.3 Adjusting the humidiﬁ cation capacity.

3.3 Stopping

3.3.1 humiDisk

To switch the unit off, simply open the main switch. The humidiﬁ er will slow down until stopping, while the water contained in the unit runs down into the tank and primes the drain siphon which then empties the tank. It is recommended to close the water supply tap.

Important: At least 30 seconds should elapse between when the humidiﬁ er is stopped and when it is next started, so as to allow the siphon to completely drain the water. Otherwise the drain siphon will continuously drain the water.

3.3.2 humiDisk

To stop the humidiﬁ er:

set the humidistat to the minimum RH % value so as to open the corresponding ON/OFF contact;1. wait for about one minute to allow the appliance time to complete the emptying cycle;2. open the main power switch;3. close the water supply tap.4.

If the appliance is on but is not atomising the water, simply complete steps 3 and 4. IMPORTANT: if the main switch is opened while the appliance is still atomising, the tank may not be em-

ptied: the water contained in the appliance may still be sufﬁ cient to prime the siphon and start draining the tank.

3. STARTING, CONTROL AND STOPPING

123

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

4.1 Electronic board

The operation of the humiDisk65 is controlled by an electronic board, which has the following functions:

Control the humidiﬁ cation capacity• Start and control the washing/reset cycle.•

4.2 Dip-switch

In the board (Fig. 4.a) capacity regulation is made by combining the position of the dip-switches according to the table to the side.

Note: values report in the table 4.a, are indicative. The value factory of the dip-switch is “max capacity”.

4.3 Adjusting the humidiﬁ cation capacity

The capacity can be adjusted during the installation phase, or later, for example, to adapt the operation of the appliance to variations in the conditions in the environment where it has been installed. In this case, proceed as follows:

complete the stopping procedure as shown in par. 3.3;• remove the air ﬁ lter by unscrewing the three fastening screws;• remove the junction box by releasing the spring;• open the junction box and adjust the position of the potentiometer as desired;• close the appliance as described in par. 2.8 “Final operations”.•

Start the humidiﬁ er again.

4.4 Washing/emptying cycle

The electronic board on the humiDisk65 is programmed to carry out a washing/emptying cycle whenever:

the appliance is started using the main switch;• the humidistat switches the appliance off because the desired RH conditions have been reached.•

The purpose of this cycle is to prevent water depositing in the appliance when it is not in operation, in this way preventing the proliferation of bacteria. The cycle has a ﬁ xed duration, and involves:

Stopping the motor, with a 40 second waiting period: this waiting period gives the motor (and thus the • fan/disk unit) time to stop completely, and allows the water in the appliance to collect at the bottom of the tank. Activation of the water ﬁ ll solenoid valve: the water enters the tank until tripping the level sensor.• Maintaining the water ﬁ ll solenoid valve enabled for 10 seconds after the level sensor has tripped: • in this way the water level in the tank exceeds the normal level of operation and the drain siphon is primed, thus draining the water in the tank. Deactivation of the ﬁ ll solenoid valve;• Waiting for a ﬁ xed time of 10 seconds: this time period is needed to make sure that all the water in the • tank is drained. End of the washing/emptying cycle: at the end of the washing/emptying cycle the appliance waits for • the humidistat contact to be closed or, if it is already closed, starts the motor and starts humidifying again.

4.5 Washing/emptying cycle using CAREL electrical panels

Note: when using the CAREL electrical panels, the washing cycle can be extended when the humidiﬁ er, in On status, is activated by the humidity probe for a new production cycle (see chapter 9 in the manual).

4. ELECTRONIC CONTROLLER FOR humiDisk

Fig. 4.a

Fig. 4.b

max capacity

4,48 L/hour 6,33 L/hour 3,36 L/hour 5,96 L/hour 2,24 L/hour 5,59 L/hour 0,96 L/hour

Tab. 4.a

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

5. ANTIFREEZE DEVICE FOR humiDisk

The antifreeze device is required when the humiDisk65 is installed in an environment where the temperature may drop below 0°C.

IMPORTANT: observe the operating limits shown Tab. 11.b. If this happens, in fact, ice may form inside the appliance and affect correct operation. The appliance is

already designed to ﬁ t the antifreeze kit, and this can be installed in a few minutes. The device consists of an electric heater, the operation of which is controlled by the electronic board and by the connected temperature sensor. The heater is enabled when the temperature inside the appliance approaches 0°C. In this way, a ﬂ ow of warm air is generated, which prevents the formation of ice, allowing the humiDisk

to operate at temperatures of down to -2°C. Below this temperature the use of the appliance is not advisable, due to the actual operating principle of the unit. When the temperature inside the appliance rises above +2.5°C, the electronic board disables the heater so as to save energy. The heater has been designed for safety, and if the thermostat device should malfunction, it will never reach dangerous temperatures.

IMPORTANT: the units with code UC0650D100 already include the antifreeze heater kit as standard, while for the code UC0650D000 versions, the heater kit code UCKH70W000 can be ﬁ tted as an option .

5.1 Assembly

Carefully follow the instructions supplied with the heater kit. When installation has been completed, refer to the procedures described in this manual before restarting the unit.

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

humiDisk is designed to ensure efﬁ cient and faultless operation for an extended time. However, a number of simple maintenance operations need to be carried out, at a frequency that depends on the environmental conditions that the humiDisk operates in and on the quality of the supply water.

IMPORTANT: Before carrying out any maintenance, open (switch off) the main switch and wait for the appliance to come to a complete stop. Close the water supply tap. Observe the general safety instructions shown in par. 1.1. Before starting the appliance again, duly complete all the checks, as described in this manual.

6.1 Cleaning the air ﬁ lter

The ﬁ lter must be cleaned periodically, as the accumulation of dirt and dust reduces air ﬂ ow and thus the efﬁ ciency of the appliance.

6.1.1 humiDisk

6. MAINTENANCE

Fig. 6.a

With reference to Fig. 6.a:

remove the ﬁ lter by unscrewing the two fastening screws V;• remove the grill R and the ﬁ lter F;• clean the ﬁ lter F with a vacuum cleaner or alternatively dip it in slightly soapy water, and rinse: dry • without wringing; at the end replace the assembly in the reverse order, making sure that the ﬁ lter is correctly positioned • inside the unit and the grill is fastened with the screws.

IMPORTANT: never start the humidiﬁ er without the air ﬁ lter F ﬁ tted and the protective grill R correctly secured with the screws V!

6.1.1 humiDisk

With reference to Fig. 6.b:

Remove the ﬁ lter by unscrewing the three fastening screws;• separate the two plastic grills A from the ﬁ lter material B;• clean the ﬁ lter B with a vacuum cleaner or immerse it in slightly soapy water, and rinse: dry without • wringing

WARNING: never start the humidiﬁ er without the air ﬁ lter ﬁ tted! The air ﬁ lter is made up of three parts that must be assembled so that the ﬁ ltering material B is enclosed between the two plastic grills A (see Fig. 6.b).

Fig. 6.b

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

6.2 Inspecting and cleaning the drain siphon

The drain siphon may need to be cleaned periodically: the accumulation of dirt inside the siphon may compromise operation. When cleaning is required, proceed as follows:

6.2.1 humiDisk10 (Fig. 6.c)

remove the air ﬁ lter;• remove the hose T from the tube R;• unscrew the screws V;• remove the tube R;• clean both the tube R and the tube S, inside the tank;• after cleaning replace all the parts.•

6.2.2 humiDisk

(Fig. 6.d)

remove the air ﬁ lter;• slide out hose B from the drain siphon A;• unscrew the screws C;• remove component A;• clean both part A and the hole it is inserted into, then reposition.•

6.3 Inspecting and cleaning the ﬁ ll solenoid valve

The ﬁ ll solenoid valve is ﬁ tted with an inlet ﬁ lter that must be checked and cleaned periodically.

6.3.1 humiDisk10 (Fig. 6.e)

To access the ﬁ lter, unscrew the ﬁ tting A on the supply hose: the ﬁ lter is found inside the threaded bushing E on the solenoid valve. If cleaning becomes too frequent, install a cartridge ﬁ lter on the appliance water supply line (see: paragraph 2.7 and Fig. 2.z).

6.3.2 humiDisk65 (Fig. 6.f)

To reach the ﬁ lter, unscrew the ﬁ tting A on the supply hose: the ﬁ lter is found inside the threaded bushing B on the solenoid valve. If cleaning becomes too frequent, install a cartridge ﬁ lter on the appliance water supply line (see: paragraph 2.7 and Fig. 2.z).

6.4 Checking the washing/emptying cycle for humiDisk

Check that the cycle is performed periodically.•

To do this, proceed as follows:

Remove the end of the drain hose not attached to the appliance and insert it into a container to collect • the water that is drained. Stop the humidiﬁ er by turning off the control humidistat: this starts the washing cycle.•

If the cycle does not continue normally, the water basin and the drain siphon must be cleaned. IMPORTANT: the humiDisk

is an air humidiﬁ er, and so any other use that the unit is not intended for (for example spraying insecticides, disinfectants, perfumes or any product other than water) may be dangerous or affect the correct operation of the appliance.

Fig. 6.d

Fig. 6.c

Fig. 6.f

Fig. 6.e

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Keep the appliance in an environment with a temperature range between -10°C and +60°C.• When the appliance is still packaged, keep it upright.• Do not stack any other heavy objects on the box.•

7.1 Checks to be performed before and after an extended period of inactivity

7.1.1 Before

Disconnect the electrical connections and close the supply water taps;• Cover the appliance to protect it against dust.•

7.1.2 After

Check the condition of the air ﬁ lter and clean if necessary.• Check that the ﬂ oat switch is operational by moving it, and check that the fan/disk unit turns freely.• Make sure that all the connections have been completed correctly, according to the instructions.• For humiDisk65, run a test washing/reset cycle, as described in par. 6.4 in the manual.•

7.2 Disposing of the product

The appliance is mainly made from plastic parts, and some metal parts; both materials can be recycled. Before disposing of the product, separate the plastic parts (cap, fan, ﬁ ns, etc.) from the metal parts (motor, installation ﬂ anges). Remove the electronic board from the electrical junction box and make sure it is disposed of according to the legislation in force.

7. STORAGE

OUT1

OUT2

OUT4

PROBE

OUT3

230

HUMIDITY PROBE

MAIN SWITCH 2A

TRASF.

230 V

F1 1A

POWER

DIGITAL OUTPUT

512

+ (G)

OUT H

REMOTE ON/OFF

CENTRIFUGAL HUMIDIFIER

ALLARM OUTPUT

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

RESISTENZA

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

As well as the operating modes described previously, the humiDisk65 can be controlled by the special electrical panels using the CAREL humidistats. These electrical panels allow more precise control of the desired humidity in the environment, given that they are used together with the CAREL humidity probes, and in addition allow special management of the water drain cycles by introducing the washing functions not only at the end of each humidiﬁ cation cycle, but also at the start. In this way, the humidiﬁ er will always wash the supply tank whenever starting to humidify. Two models of electrical panels are available:

For the control of one humiDisk•

;

For the control of two humiDisk•

units in parallel.

8.1 Electrical panel UCQ065D100 for the control of one centrifugal humidiﬁ er, code UC0650D000 or UC0650D100

8. OPTIONAL CAREL ELECTRICAL PANELS

Important: make sure to use insulated wires with a minimum cross-section of 1.5 mm2 for the electrical connections. Access the humidiﬁ er junction box by removing the air ﬁ lter, as described in chapter 6.

8.1.1 Connecting the UCQ065D100 electrical panel to the UC0650D”X”00 humidiﬁ er

Connect:

terminal 6 on the electrical panel to terminal F on the humidiﬁ er;• terminal 7 on the electrical panel to terminal N on the humidiﬁ er;• terminal 8 on the electrical panel to the ﬁ rst UMID terminal on the humidiﬁ er;• terminal 9 on the electrical panel to the second UMID terminal on the humidiﬁ er.•

8.1.2 Power connection

Connect:

the phase wire to terminal F on the electrical panel;• the neutral wire to terminal N on the electrical panel;• the earth wire to terminal PE on the electrical panel.•

8.1.3 Connecting the active humidity probes ASPC11, ASPC23, ASWH1, ASWC11, ASWC111.

Connect:

terminal 1 on the electrical panel to terminal M (reference/earth) on the active humidity probe;• terminal 2 on the electrical panel to terminal +(G) (power supply) on the active humidity probe;• terminal 3 on the electrical panel to terminal out H (active humidity output) on the active humidity • probe;

Terminal 1 should also be connected to the shield on the probe cable, if present.

Fig. 8.a

213

F1 1A

POWER

OUT1 OUT2 OUT4

PROBE

DIGITAL OUTPUT

OUT3

230

TRASF.

230 V

HUMIDITY PROBE

CENTRIFUGAL HUMIDIFIER

MAIN SWITCH 6A

MAIN SWITCH 2A

45123

+ (G)

OUT H

REMOTE ON/OFF

ALLARM OUTPUT

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

CENTRIFUGAL HUMIDIFIER

123

LEVEL

UMID

MOTORE

ELET. CARICO

CARICO/FILL

RESISTENZA

HEATING

NTC

RESISTENZA

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

8.1.4 Alarm outputs

The electrical panel features three terminals for the outputs of the relay (NC, C, NO) that is activated in the following events:

probe alarm;• low humidity alarm;• high humidity alarm;• malfunction of the controller.•

8.1.5 Remote ON/OFF

Terminals 4 and 5 on the electrical panel: the panel leaves the factory with terminals 4 and 5 jumpered, and the humidiﬁ er can be controlled using an external voltage-free contact connected to these two terminals, after the jumper has been removed.

8.2 Electrical panel UCQ065D200 for the control of two centrifugal humidiﬁ ers, code UC0650D000 or UC0650D100 umidiﬁ catori centrifughi UC0650D000 o UC0650D100.

Fig. 8.b

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Important: make sure to use insulated wires with a minimum cross-section of 1.5 mm

for the electrical connections. Access the humidiﬁ er junction box by removing the air ﬁ lter, as described in chapter 6.

8.2.1 Connecting the electrical panel UCQ065D100 to the ﬁ rst humidiﬁ er UC0650D”X”00

Connect:

8.2.2 Connecting the electrical panel UCQ065D100 to the second humidiﬁ er UC0650D”X”00

Connect:

terminal 61 on the electrical panel to terminal F on the humidiﬁ er;• terminal 71 on the electrical panel to terminal N on the humidiﬁ er;• terminal 81 on the electrical panel to the ﬁ rst UMID terminal on the humidiﬁ er;• terminal 91 on the electrical panel to the second UMID terminal on the humidiﬁ er.•

8.2.3 Power connection

Connect

the phase wire to terminal F on the electrical panel;• the neutral wire to terminal N on the electrical panel;• the earth wire to terminal PE on the electrical panel.•

8.2.4 Connecting the active humidity probes ASPC11, ASPC23, ASWH1, ASWC11, ASWC111.

Connect:

terminal 1 on the electrical panel to terminal M(reference/earth) on the active humidity probe;• terminal 2 on the electrical panel to terminal +(G) (power supply) on the active humidity probe;• terminal 3 on the electrical panel to terminal out H (active humidity output) on the active humidity • probe.

Terminal 1 should also be connected to the shield on the probe cable, if present.

8.2.5 Alarm outputs

The electrical panel features three terminals for the outputs of the relay (NC, C, NO) that is activated in the following events:

probe alarm;• low humidity alarm;• high humidity alarm;• malfunction of the controller.•

8.2.6 Remote ON/OFF

reverse direct

4 5 786231

(P3)

OUTPUT 1

zona neutra

dead zone

differenziale (P1)

differential (P1)

OFF

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

humiDisk

can be managed by an electrical panel (code UCQ065D100; UCQ065D2000) featuring the IRDRZ4000 microprocessor electronic controller. The controller has ON/OFF operation and can constantly display the humidity value read by the probe; in addition, a remote ON/OFF contact and an alarm output are available.

Key:

Display: shows the value of the probe connected. In the event of alarms, the value read by the probe is 1. displayed alternating with the code/codes of the active alarms. When programming, shows the codes of the parameters and their values. Decimal LED2. Reverse LED: ﬂ ashes when humidiﬁ cation is active3. Direct LED: not enabled for this application.4. SEL button: used to display and/or set the set point. If pressed together with the PRG button for 5 seconds, the 5. user can enter the password and access the conﬁ guration parameters (parameters with code types “Cxx”). PRG/mute button: pressed for 5 seconds, accesses the menu of the most frequent parameters (code type 6. “Pxx”). If there are active alarms, mutes the buzzer. Resets the other alarm signals if pressed when the causes are no longer present;

button: increases the value of the set point or any other parameter selected;

button: decreases the value of the set point or any other parameter selected.

The graph to the side shows the operating modes of the controller.

Table of default parameter values:

parameter code Default values

relative humidity set point St1 50% RH relative humidity differential P1 5.0% RH dead zone P3 0% RH low humidity alarm P25 0.0% RH high humidity alarm P26 99.9% RH alarm differential P27 2.0% RH alarm delay P28 20 min operating mode C0 2 delay between the activation of two different relays C6 5 management of digital input 1 C29 4 special operation C33 1 dependence C34 1 type of output C35 0 activation C36 -100 differential/logic C37 +100 dependence C38 3 dependence C42 1 type of output C43 0 activation C44 -100 differential/logic C45 +100 dependence C46 1 type of output C47 0 activation C48 -100 differential/logic C49 +100

Tab. 9.a

9.1 Setting the fundamental parameters

Setting the set point (St1)

press • SEL for a few seconds; the display will show St1;• release the • SEL button; the display will show the current value of SET 1, ﬂ ashing;• press •

/ until reaching the desired value;

press • SEL to conﬁ rm the new value of St1 and return to the normal operation screen.

9. HUMIDISTAT IRDRZ4000 ON ELECTRICAL PANELS UCQ065D100 AND UCQ065D200

Fig. 9.a

Fig. 9.b

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

Setting the differential P1

press the • PRG/mute button for 5 seconds; the display will show the ﬁ rst parameter “P1”;• press the • SEL button; the display will show the current value of the parameter P1;• press •

/ until reaching the desired value; press • SEL to conﬁ rm; press the • PRG/mute button to save the changes and return to the normal operation screen.

Setting the low humidity alarm P25, high humidity alarm P26, alarm differential P27, alarm delay P28

press the • PRG/mute pbutton for 5 seconds; the display will show the ﬁ rst parameter “P1”;• press •

/ until reaching the desired parameter, “P25” (absolute value), “P26”, “P27”, or “P28”; press the • SELbutton; the display will show the current value of the parameter to be modiﬁ ed;• press •

/ until reaching the desired parameter; press • SEL to conﬁ rm; press the • PRG/mute button to conﬁ rm the changes to the parameters and return to the normal operation screen.

Setting the “C” parameters

press the • PRG/mute + SEL buttons for 5 seconds; “00” is displayed;• enter the password 77 using •

/ , press SEL; C0 is displayed;• press •

/ , until reaching the desired parameter (C0 or C29); press • SEL; the display will show the current value of the parameter to be modiﬁ ed;• press •

/ until reaching the desired parameter; press • SEL to conﬁ rm; press the • PRG/mute button to conﬁ rm the changes to the type C parameters and return to the normal operation screen.

9.2 Alarms and troubleshooting

message description causes effect on control reset checks/solutions

Er0 probe error probe faulty or disconnected all outputs OFF R: automatic

V: manual

check the connections, check the probe signal

Er2 memory error power failure during programming; memory damaged

by electromagnetic interference

complete shutdown R: automatic

V: manual

restore the default values, turn the instrument off and on again while holding “PRG”; if the problem persists, replace the instrument

Er4 HIGH alarm the input has exceeded P26 for a time >P28 no effect R: automatic

V: manual; (*)

check parameters P26,P27 and P28

Er5 LOW alarm the input has fallen below P25 for a time >P28 no effect R: automatic

V: manual; (*)

check parameters P26,P27 and P28

Tab. 9.b

R= Control: control reset means restoring normal operating conditions of the controller once the alarm

condition is no longer present; V= Display: display and buzzer. Display reset means the return of the normal display; (*): To reset a manual alarm, simply set a wide alarm differential (P27).

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

10.1 humiDisk

10. DIMENSIONS AND WEIGHTS

A 312 mm B 302 mm C 390 mm Weight 4.3 Kg

Fig. 10.a

10.2 humiDisk

A 565 mm B 505 mm C 610 mm Weight 17.6 Kg

Fig. 10.b

11.TECHNICAL SPECIFICATIONS

11.1 Table of technical speciﬁ cations for humiDisk

Humidiﬁ cation capacity 1 kg/h (2.2 lb/h) at 230 V 50 Hz,

1.2 kg/h (2.6 lb/h) at 110 V 60 Hz Power supply 230 V, 50 Hz / 110 V, 60 Hz Rated power 31 W Air ﬂ ow-rate 80 m³/hour (47 cfm) Water supply pressure 100 kPa to 1000 kPa Water content in supply tank 0.055 l (0.12 lb) Index of protection IPX4 Operating temperature +1 °C (+33.8 °F) to +35 °C (+95 °F) Operating humidity 0 to 100% RH Supply water temperature +1 °C (+33.8 °F) to +50 °C (+122 °F)

hardness Max 30 °FH (max 300 ppm CaCO

)

conductivity conductivity

Tab. 11.a

11.2 Table of technical speciﬁ cations for humiDisk

Humidiﬁ cation capacity 1.1 to 6.5 kg/h (2.4 to 14.3 lb/h) Power supply 230 V, 50 Hz / 110 V, 60 Hz Rated power 0.23 kW (0.3 kW with heater) Air ﬂ ow-rate 280 m³/hour (165 cfm) Water supply pressure 100 kPa to 1000 kPa Water content in supply tank 0.055 l (0.12 lb) Index of protection IPX4 Operating temperature +1 °C (+33.8 °F) to 35 °C (+95 °F) Operating humidity 0 to 100% RH Supply water temperature +1 °C (+33.8 °F) to +50 °C (+122 °F)

hardness Max 30 °FH (max 300 ppm CaCO

)

conductivity 100 to 1200 µS/cm

Tab. 11.b

Note for humiDisk10 and humiDisk65: The quantity and quality of the minerals dissolved in the water

affect the frequency of the routine maintenance operations and the amount of dust generated. For best operation, use demineralised water (not softened, as this does not reduce the content of minerals dissolved in the water). At any rate, it is suggested to follow the speciﬁ cations of the UNI 8884 standard, “Characteristics and treatment of the water in cooling and humidiﬁ cation circuits”, conductivity <100 µS/cm; total hardness <5 °fH (50 ppm CaCO

)“.

123

H %

3476

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.3 Electrical speciﬁ cations of electrical panels UCQ065D100 and UCQ065D200

Power supply 230 Vac ±10% Power input 3 VA Operating range 0 to 50 °C Storage conditions -10T60 °C, <90 % RH non-condensing Operating conditions 0T50 °C, <90 % RH non-condensing Index of protection IP55 Connections spring terminals, cross-section 0.2 to 2.5 mm

Assembly wall mounted Case plastic Environmental pollution normal

Tab. 11.c

11.4 Technical speciﬁ cations of the CAREL IRDRZ4000 humidistat

Power supply 24 Vac ±10% Power input 3 VA Operating range 0T50 °C Resolution 0.1 % RH Control precision ±0.5% of full scale Storage conditions -10T70 °C, <90% RH non-condensing Operating conditions 0T50 °C, <90% RH non-condensing Assembly DIN rail Case Plastic Index of protection IP40 with panel mounted instrument Connections screw terminals with cross-section 0.5 to 1.5 mm2 Inputs (probes with voltage signals) -0.5 to 1 Vdc Probe power supply output 10 Vdc, Imax= 30 mA Switching outputs 2 SPDT relays: Vac max= 250 V, max. switchable power = 2000 VA

maximum peak current = 10 A Type of action-disconnection type 1C disconnection (EN 60730-1) Insulation the low voltage parts have primary insulation from the very low

voltage parts, and double insulation from the front panel Environmental pollution normal Serial connection using IRDRSER board

Tab. 11.d

IMPORTANT NOTE: the cables used must resist up to the maximum operating temperature, that is, to

the maximum room temperature speciﬁ ed, plus the heat produced by the controller, equal to 20°C with all the outputs at the maximum capacity.

11.5 Technical speciﬁ cations of the UCHUMM0000 mechanical humidistat

Max contact rating 3 A 250 V Min contact rating 100 mA 24 V Range 20 to 90% RH Time constant (speed in air at 2 m/s) Approx. 5 min Differential 6% RH Control precision ± 5% Temperature coefﬁ cient +0.5 % RH/K Calibration humidity 55% RH 23°C Operating temperature 0 to 40 °C Protection IP20 (EN60529) class (IEC 60730)

Fig. 11.a

Fig. 11.b

13a

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.6 List of spare parts for humiDisk

NO. ON CAREL DRAWING description CAREL CODE

1 diffuser UC10KD0000 2 motor cover UC10KC0000 3 electric motor, 230 V 50 Hz UC10KM0000

4 motor capacitor, 230 V 50 Hz UC10KCM000 3a electric motor, 110 V 60 Hz UC10KM0010 4a motor capacitor, 110 V 60 Hz UC10KCM010

5 balanced atomising disk UC10KDS000

6 solenoid valve with regulator, 230 V 50 Hz UCKETV0000 6a solenoid valve with regulator, 110 V 60 Hz UCKETV0010

7 water ﬁ ll manifold UC10KCCA00

8 main body UC10KCP000

9 wall support bracket UC10KSSP00 10 air ﬁ lter grill UC10KRFA00 11 air ﬁ lter UC10KFA000 12 water drain manifold UCKCSA0000 13 E.S.P.200 level controller 230 V 50 Hz UC10KRL000

13a E.S.P.200 level controller 110 V 60 Hz UCKRL00010

14 water supply hose FWH3415000 15 water drain hose UCKTS00000

Tab. 11.e

Fig. 11.a

ENGLISH

4 13 14 15

15a

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

11.7 List of spare parts for humiDisk

posizione description code

1 diffuser UCKD000000 2 motor cover UCKC000000 3 electric motor, 230 V 50 Hz UCKM000000 3a electric motor, 110 V 60 Hz UCKM000010 4 toothed ring UCKCD00000 5 balanced atomising disk UCKDS00000 6 solenoid valve with regulator UCKETV0000 6a solenoid valve with regulator

110 V 60 Hz

UCKETV0010

7 water ﬁ ll manifold UCKCCA0000 8 main body UCKCP00000 9 wall support bracket UCKSSP0000 10 junction box UCKCCE0000 11 air ﬁ lter grill UCKRFA0000 12 air ﬁ lter UCKFA00000 13 temperature probe UCKST00000 14 water drain manifold UCKCSA0000 15 E.S.P.200 level controller UCKRL00000 15a E.S.P.200 level controller110 V

60 Hz

UCKRL00010

16 electronic board UCKSE00000 17 tank UCKV000000

Tab. 11.f

Fig. 11.b

ENGLISH

humiDisk - +030222022 - rel. 2.0 - 15.01.2010

12. TROUBLESHOOTING

12.1 The humidiﬁ er won’t start

Possible cause Solution

No power supply Check the electrical connections from the control

panel to the terminal block in the humidiﬁ er.

The motor start capacitor has blown Replace the capacitor with a similar part.

Tab. 12.a

12.2 Air comes out of the distributor, but not atomised water

Possible cause Solution

No water reaches the tank Check that the water supply is open. Check that the

ﬁ lter on the solenoid valve is not blocked, that the hoses are not choked or detached. Finally, check that the ﬂ oat inside the tank is free to move.

The cone with fan is clogged Clean the cone with fan from any impurities that

may have formed inside.

Tab. 12.b

12.3 The humidiﬁ er continuously drains water

Possible cause Solution

The drain siphon is dirty When dirt forms inside the drain siphon, this may

be primed during operation. Remove the drain siphon and clean (see: par. 6.2 Inspecting and cleaning the drain siphon)

The unit is installed incorrectly Check that the unit is installed as described in par.

2.3 Less than 30 s have elapsed between stopping the humidiﬁ er and staring again, not allowing the siphon to completely drain the water

Turn the humidiﬁ er off and wait at least 30 s to allow the siphon to completely drain the water

Tab. 12.c

ENGLISH

CAREL INDUSTRIES - HQs Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com

+030222022 - rel. 2.0 - 15.01.2010

Agenzia / Agency:

Carel humiDisk User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
