Cardiostrong EX60 Service Manual [de]

Download
Montage- und Bedienungsanleitung
Art.-Nr. CST-EX60
EllipsentrainerEX60
2
EX60
Sehr geehrte Kundin, sehr geehrter Kunde,
SICHERHEITSHINWEISE
Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnel-
len Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Per­sonen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbe­dingt vorab über diese Anleitung und ihren Inhalt informiert werden. Im Zweifelsfall müssen verantwortliche Personen die Nutzung des Gerätes beaufsichtigen.
Das Gerät wurde sicherheitstechnisch nach neuesten Erkenntnissen konstruiert. Mög­liche Gefahrenquellen, die Verletzungen verursachen könnten, wurden bestmöglich ausgeschlossen. Stellen Sie sicher, dass die Aufbauanweisung korrekt befolgt wurde und dass alle Teile des Gerätes festsitzen. Im Bedarfsfall muss die Anleitung erneut durchgegangen werden, um eventuelle Fehler zu beheben.
Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisun­gen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Ver­treibers keine Haftung übernommen werden kann.
Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteil­bestellungen sorgfältig auf.
3
INHALTSVERZEICHNIS
1 ALLGEMEINE INFORMATIONEN 6
1.1 Technische Daten 6
1.2 Persönliche Sicherheit 7
1.3 Elektrische Sicherheit 8
1.4 Aufstellort 8
2 MONTAGEHINWEISE, WARTUNG UND PFLEGE 9
2.1 Allgemeine Hinweise 9
2.2 Störungen und Fehlerdiagnose 10
2.3 Wartungs- und Inspektionskalender 11
3 MONTAGE 11
3.1 Packungsinhalt 11
3.2 Montageanleitung 13
4 BEDIENUNGSANLEITUNG 22
4.1 Konsolenanzeige 22
4.2 Tastenfunktion 24
4.3 Einschalten und Einstellung des Gerätes 25
4.4 Programme 26
4.4.1 MAN. - Manuelles Programm 26
4.4.2 PROG - Voreingestellte Programme 28
4.4.3 USER - Benutzerdeniertes Programm 30
4.4.4 H.R.C. - Herzfrequenz-orientierte Programme 31
4.4.5 WATT - Wattgesteuertes Programm 32
4.4.6 RECOVERY - Fitnesstest 33
5 TRAININGSANLEITUNG 34
5.1 Herzfrequenzmessung 34
5.2 10 Tipps für eektives Cross-/Ellipsentraining 37
5.3 Aufbau einer Trainingseinheit 38
5.4 Dehnübungen für Bein- & Brustmuskulatur 40
5.5 Trainingstagebuch 42
6 GARANTIE INFORMATIONEN 43
4
EX60
7 ENTSORGUNG 45
8 ZUBEHÖRBESTELLUNG 46
9 ERSATZTEILBESTELLUNG 47
9.1 Service-Hotline 47
9.2 Seriennummer und Modellbezeichnung 47
9.3 Teileliste 48
9.4 Explosionszeichnung 50
5
1 ALLGEMEINE INFORMATIONEN
1.1 Technische Daten
LED - Anzeige von
+ Geschwindigkeit in km/h + Trainingszeit in min + Trainingsstrecke in km + Trittfrequenz (Umdrehungen pro Minute) + Kalorienverbrauch in kcal + Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) + Watt + Widerstandsstufe
Widerstandssystem: elektronisches Magnetbremssystem Widerstandslevel: 16 Watt: 10 - 350 Watt (verstellbar in 5-Watt-Schritten)
Benutzerspeicher: 4 Trainingsprogramme insgesamt: 19 Manuelle Programme: 1 Voreingestellte Programme: 12 Wattgesteuerte Programme: 1 Herzfrequenzgesteuerte Programme: 4 Benutzerdenierte Programme: 1
Schwungmasse: 9 kg
Gewicht und Maße:
Artikelgewicht (brutto, inkl. Verpackung): 68,5 kg Artikelgewicht (netto, ohne Verpackung): 75 kg Verpackungsmaße (L x B x H): ca. 1430 mm x 450 mm x 735 mm Aufstellmaße (L x B x H): ca. 850 mm x 610 mm x 1430 mm Maximales Benutzergewicht: 130 kg
6
EX60
1.2 Persönliche Sicherheit
+ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Haus-
arzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Be­troen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
+ Beachten Sie, dass exzessives Training Ihre Gesundheit ernsthaft gefährden kann.
Bitte nehmen Sie gleichermaßen zur Kenntnis, dass Systeme der Herzfrequen­züberwachung ungenau sein können.
+ Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden,
d.h. für das Ganzkörpertraining erwachsener Personen.
+ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der
Hersteller und Händler kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
+ Das Gerät darf grundsätzlich nicht gleichzeitig von mehreren Personen genutzt
werden.
+ Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes gelangen. + Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkei-
ten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses
Produktes von einem Fachmann erläutern.
+ Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbe-
reich des Gerätes bendet.
+ Halten Sie Hände, Füße und andere Körperteile, Haar, Kleidung, Schmuck und an-
dere Gegenstände von den beweglichen Teilen fern.
+ Tragen Sie bei der Benutzung keine lose bzw. weite Kleidung, sondern geeignete
Sportbekleidung. Achten Sie bei den Sportschuhen auf geeignete Sohlen, vor-
zugsweise sollten diese aus Gummi oder anderen rutschfesten Materialen sein.
Ungeeignet sind Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Trainie-
ren Sie niemals barfuß.
+ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trai-
ningsanleitung.
+ Sobald Sie Anzeichen von Schwäche, Übelkeit, Schwindelgefühle, Schmerzen,
Atemnot oder andere abnormale Symptome erkennen, brechen Sie Ihr Training
sofort ab und konsultieren Sie im Notfall Ihren Hausarzt.
+ Ohne vorherige Absprache mit Ihrem Fachhändler ist es untersagt, das Gerät zu
önen.
7
1.3 Elektrische Sicherheit
+ Das Gerät benötigt einen Netzanschluss von 220 - 230V mit 50 Hertz
Netzspannung.
+ Das Gerät darf nur mittels des mitgelieferten Netzkabels direkt an eine geerdete
Steckdose angeschlossen werden, die Nutzung von Mehrfachsteckdosen o.ä. ist
zu vermeiden. Verlängerungskabel müssen den VDE-Richtlinien entsprechen. Wi-
ckeln Sie das Netzkabel immer vollständig ab.
+ Die Steckdose sollte mit einer Sicherung mit einem Mindestsicherungswert “16
Ampere, träge” gesichert sein.
+ Zur Verringerung der Gefahr eines Elektroschocks ziehen Sie nach Beendigung
des Trainings, bevor das Gerät zusammengebaut oder zerlegt wird sowie vor der
Wartung bzw. der Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen
Sie dabei nicht am Kabel.
+ Lassen Sie das Gerät nicht unbeaufsichtigt, solange der Netzstecker in der Wand-
steckdose eingesteckt ist. Während Ihrer Abwesenheit sollte das Netzkabel ent-
fernt worden sein, damit ein unsachgemäßer Gebrauch durch Dritte ausgeschlos-
sen werden kann.
+ Das Netzkabel ist von Hitze, Öl und scharfen Kanten fernzuhalten. Lassen Sie das
Netzkabel nicht unter dem Gerät oder unter einem Teppich entlanglaufen und
stellen Sie auch keine Gegenstände darauf.
+ Verändern Sie weder etwas am Netzkabel, noch am Netzstecker. + Falls das Netzkabel oder der Netzstecker beschädigt oder defekt sind, wenden Sie
sich an Ihren Fachhändler. In der Zwischenzeit darf das Gerät nicht verwendet wer-
den.
+ Achten Sie darauf, dass sich keine elektrischen Geräte (z. B. Handys) in unmittelba-
rer Nähe zum Cockpit oder zur Steuerelektronik benden, da sonst Anzeigewerte
(z. B. die Pulsmessung) verfälscht werden könnten.
1.4 Aufstellort
+ Das Gerät sollte nur in einem Gebäude mit ausreichend temperierten und trocke-
nen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C) genutzt wer-
den. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%)
(wie Schwimmbädern) ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen
mit einer Umgebungstemperatur zwischen 5°C und 45°C.
+ Der Trainingsraum sollte während des Trainings gut durchlüftet und keiner Zug-
luft ausgesetzt sein.
+ Bitte wählen Sie den Aufstellort so, dass sowohl vor, hinter als auch neben dem
8
EX60
Gerät ausreichend Freiraum/Sicherheitszone (mindestens 1,50 m) bestehen bleibt.
Zudem sollte das Gerät nicht in Hauptdurchgängen oder Fluchtwegen aufgestellt
werden.
+ Halten Sie das Netzkabel unbedingt von heißen Oberächen fern und achten Sie
darauf, dass das Kabel nicht eingeklemmt oder zur „Stolperfalle“ wird.
+ Es dürfen keine Gegenstände jeglicher Art in die Önungen des Gerätes gesteckt
werden.
+ Die Aufstelläche des Gerätes sollte eben und fest sein, etwaige Unebenheiten im
Boden sollten ausgeglichen werden.
+ Eine Bodenschutzmatte/Geräteunterlegmatte hilft, hochwertige Bodenbeläge
(Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und
gleicht leichte Unebenheiten aus.
2 MONTAGEHINWEISE, WARTUNG UND PFLEGE
2.1 Allgemeine Hinweise
+ Bitte prüfen Sie, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferum-
fang enthalten sind und ob Transportschäden vorliegen. Bei Beanstandungen ist
unmittelbar der Hersteller zu kontaktieren.
+ Einige zu verwendende Schrauben und Muttern sind bereits vormontiert, um den
Aufbau so einfach wie möglich zu machen.
+ Der Aufbau des Gerätes muss von Erwachsenen durchgeführt werden. Im Zwei-
felsfall nehmen Sie die Hilfe einer weiteren, technisch begabten Person in An-
spruch.
+ Halten Sie Kinder während der Montage vom Gerät fern, da sich verschluckbare
Kleinteile im Lieferumfang benden.
+ Achten Sie darauf, dass Sie während des Aufbaus in jede Richtung genügend Be-
wegungsfreiraum (mindestens 1,50 m) haben.
+ Lassen Sie kein Werkzeug und kein Verpackungsmaterial wie Folien herumliegen,
da ansonsten für Kinder Erstickungsgefahr besteht.
+ Nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton
vor, um Beschädigungen am Gerät und dem Boden (Kratzer) zu vermeiden.
+ Vor Montagebeginn sind alle Einzelteile nebeneinander auf den Boden zu legen. + Lesen Sie sich die Montageanleitung sorgfältig durch und montieren Sie das Gerät
entsprechend der Bilderfolge. Gehen Sie dabei sorgfältig und umsichtig vor.
+ Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige
9
Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges fest.
+ Nehmen Sie keine baulichen Veränderungen und unsachgemäßen Reparaturen
vor, da ansonsten Gefahren für den Benutzer entstehen könnten. Dies kann die
Produktgarantie nichtig machen.
+ Nur autorisierten Service-Technikern ist es gestattet, sämtliche Service- und/oder
Reparaturleistungen - Wartung und Pege ausgenommen - durchzuführen.
+ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdau-
er des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlisse-
ne Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an Sport-Tiedje. Bis
zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Verwenden Sie
im Bedarfsfall nur original cardiostrong-Ersatzteile.
+ Kontrollieren Sie einmal im Monat den Sitz aller Schraubenverbindungen. + Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig
garantieren zu können, empfehlen wir das Gerät regelmäßig vom Spezialisten
(Sport-Tiedje Service-Techniker) warten zu lassen (einmal im Jahr).
+ Zur Reinigung von Staub, Schmutz und Körperschweiß genügt ein feuchtes Hand-
tuch. Vermeiden Sie grundsätzlich die Verwendung von Lösungsmitteln und ach-
ten Sie darauf, dass keine Flüssigkeit (z. B. Körperschweiß) in die Önungen des
Gerätes (z. B. Computer) gelangt.
2.2 Störungen und Fehlerdiagnose
Fehler Ursache Behebung
Antriebsscheiben wackeln oder machen Geräusche
Display funktioniert nicht
Antriebsscheibe locker
Steckverbindungen nicht vorhanden, Netzteil nicht eingesteckt
Mutter nachziehen
Kontrollieren Sie alle Steck­verbindungen und schauen Sie, ob das Netzteil einge­steckt ist
Trittbretter knarzen Trittbretter lose Ziehen Sie die Schrauben der
Trittbretter nach
10
EX60
Fehler Ursache Behebung
Knarzgeräusche Schraubenverbindungen
gelöst
Laufschienen quiet­schen
Keine Pulsanzeige • Störquellen im Raum
Laufschienen bzw. -rollen verschmutzt oder Lauf­schienen trocken
• Bei Brustgurt:
- ungeeigneter Brustgurt
- Position des Brustgurtes falsch
- Batterien leer
2.3 Wartungs- und Inspektionskalender
Schraubenverbindungen kontrollieren
Reinigen der Laufschienen mit anschl. Schmieren mit fettfreiem Silikon
• Störquellen beseitigen (z.B. Handy, Lautsprecher …)
• Geeigneten Brustgurt ver­wenden (siehe empfohlenes Zubehör)
• Brustgurt neu positionieren und/oder Elektroden be­feuchten
• Batterien wechseln
Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen:
Teil Wöchentlich Monatlich 2x Jährlich Jährlich
Display Konsole R I Schmierung der beweglichen
Teile Kunststoabdeckung
Schrauben & Kabelverbin­dungen
Legende: R = Reinigen; I = Inspizieren
R I
I
I
3 MONTAGE
3.1 Packungsinhalt
Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen inklusive einem Netzkabel mit Netzstecker. Sollte ein abgebildetes Teil fehlen, wenden Sie sich an Sport-Tiedje.
11
12
EX60
3.2 Montageanleitung
Schritt 1: Montage des hinteren Standfußes
13
Schritt 2: Montage des vorderen Standfußes
Vorderen Standfuß (D) am Hauptrahmen (A) mit 2 Schrauben (J1), Federscheiben (J13) und Unterlegscheiben (J14) befestigen.
14
EX60
Schritt 3: Montage des Konsolenmastes
HINWEIS: Achten Sie darauf, während des Zusammenschiebens kein Kabel einzu­quetschen.
15

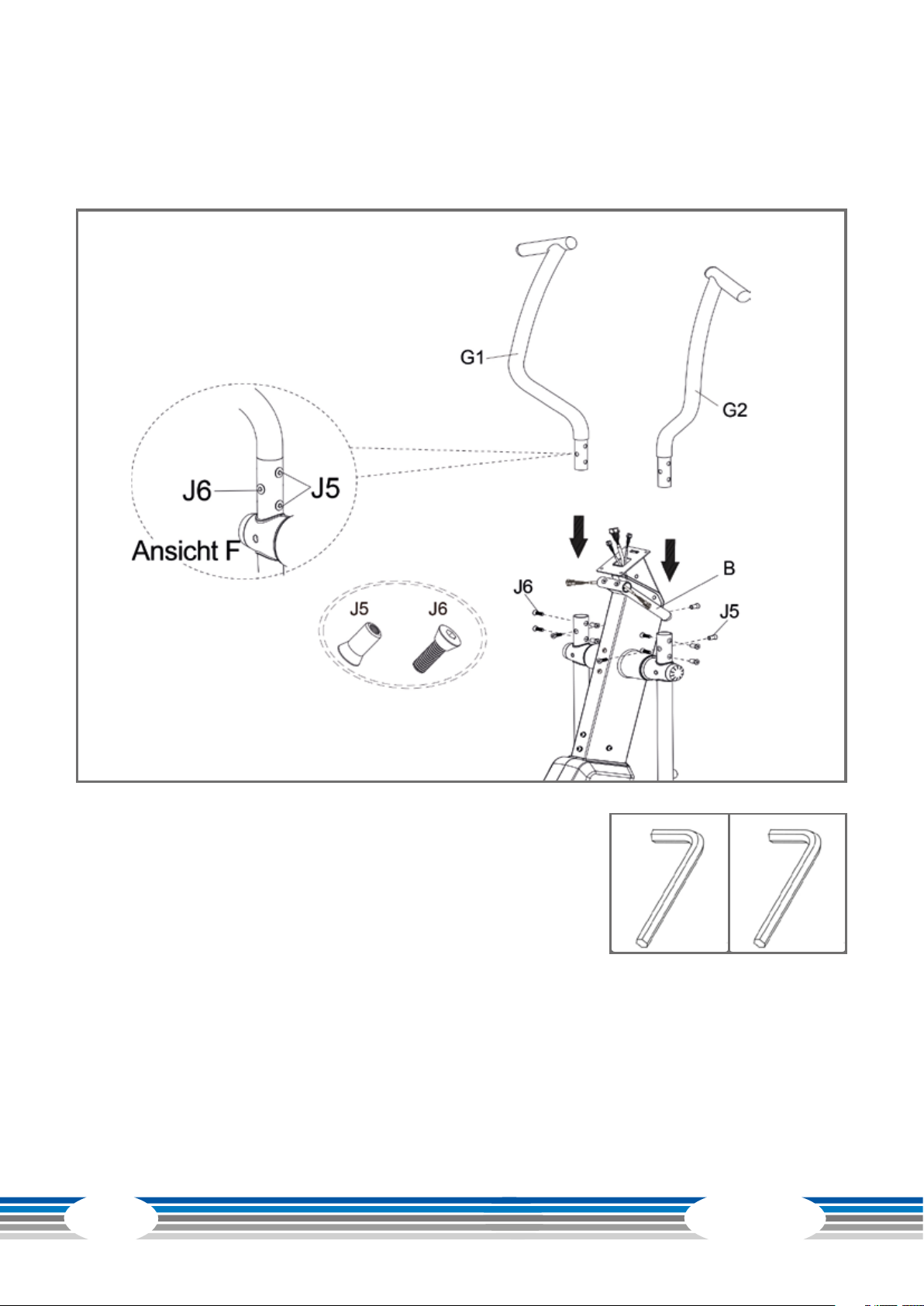

Schritt 4: Montage der Handgrie
Handgrie (G1 und G2) am Konsolenmast (B) mit zwei 8mm Inbusschlüsseln und allen Schrauben (J5 und J6) befestigen (siehe Ansicht F).
16
EX60
