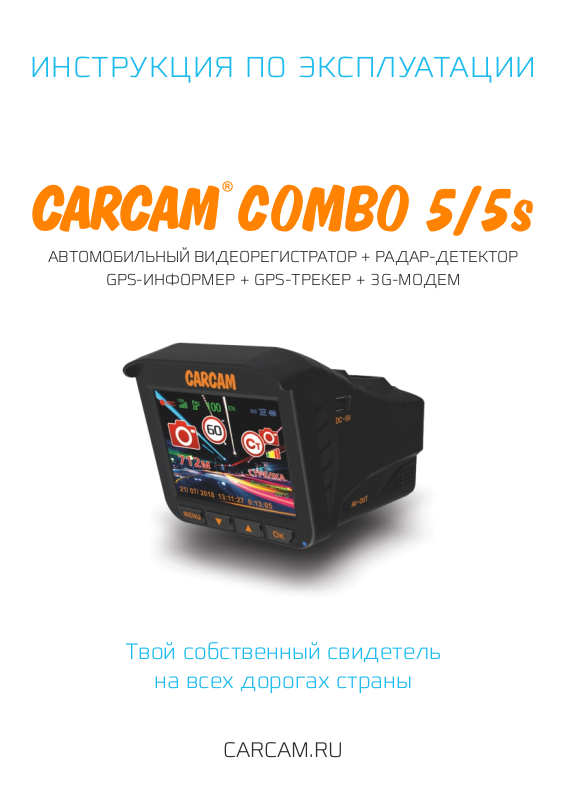

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
OMBO 5/5s
АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР + РАДАР-ДЕТЕКТОР
GPS-ИНФОРМЕР + GPS-ТРЕКЕР + 3G-МОДЕМ
Твой собственный свидетель
на всех дорогах страны
CARCAM.RU
ВВЕДЕНИЕ
CARCAM COMBO 5 – многофункциональное гибридное устройство 3 в 1,
которое объединяет в себе Super HD видеорегистратор, радардетектор и GPS-информер. Дополнительно устройство оснащено 3Gмодемом. Благодаря этому видеорег и с т р а т о р с п о с о б е н
самостоятельно обновлять базы GPS-информера и сообщать погодные
условия в вашем населённом пункте. Также встроенный модем
позволит вам отслеживать местоположение вашего автомобиля в
режиме реального времени при помощи облачного сервиса Сamcloud.
В комплектацию CARCAM COMBO 5s входит миниатюрная камера,
которая записывает видео в разрешении 720x480p. Данная камера
может применяться для фиксации обстановки позади автомобиля или в
его салоне.
ОСОБЕННОСТИ
Разрешение записи Super HD 2304x1296p
Стеклянный объектив с углом обзора 160°
GPS –информер
Поддержка карт памяти microSD до 128 ГБ
Радар-детектор определяет диапазоны Х, Ku, K, Ka, Лазер, Стрелка
Адаптер питания со встроенным 3G-модемом
G-сенсор
Поддержка облачного сервиса
Отслеживание местоположения на карте
Поддержка дополнительной камеры
КОМПЛЕКТАЦИЯ
1. Видеорегистратор
2. Кронштейн с вакуумной присоской
3. Кабель Mini-USB
4. Адаптер питания для прикуривателя
5. Руководство пользователя
6. Дополнительная камера (только для CARCAM COMBO 5s)
1
НАЧАЛО РАБОТЫ
1. Подключите адаптер в прикуриватель автомобиля, а затем вставьте
другой конец кабеля в разъем питания видеорегистратора. Если
загорелся красный светодиодный индикатор на автомобильном
зарядном устройстве, это означает, что устройство успешно
подключено к питанию.
2. После подключения к источнику питания и включения, видеорегистратор перейдет в режим поиска спутников GPS/ГЛОНАСС. После
успешного подключения к спутникам, на экране отобразится время и
дата, а также прозвучит звуковое оповещение о готовности устройства к
работе: “Желаем вам приятного пути”.
3. Вставьте кронштейн в специальный паз на верхней панели
видеорегистратора. Установите видеорегистратор на лобовое стекло
таким образом, чтобы он не мешал обзору водителя. Проверьте, чтобы
перед радарной частью регистратора не находились металлические
конструкции и другие предметы, мешающие работе детектора.
Поверните корпус горизонтально для корректной работы устройства.
СХЕМА УСТАНОВКИ
Камера
заднего вида
ВНИМАНИЕ! Первый поиск спутников может занять несколько минут.
После соединения дисплей отобразит правильное значение скорости.
При движении через тоннель возможна потеря связи. После выезда из
тоннеля видеорегистратор автоматически соединится со спутниками.
2
Адаптер питания
для прикуривателя
с 3G-модемом
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
РЕЖИМ ЗАПИСИ
ОПИСАНИЕКНОПКА
Короткое нажатие: выбор режима город/трасса/выкл.
M/
Долгое нажатие: выключение устройства.
Короткое нажатие: вход в меню (выход из меню автоматически после 10 секунд режима
MENU
ожидания, либо нажатием на кнопку включения/выключения, изображенную выше)
Долгое нажатие: переключение режима отображения второй камеры на экране.
Короткое нажатие: уменьшение громкости.
Долгое нажатие: выключение (включение) микрофона.
Короткое нажатие: увеличение громкости. Долгое нажатие: включение (выключение)
блокировки текущего файла записи.
Короткое нажатие: остановка (начало) записи.
OK
Долгое нажатие: переключение режима работы.
ОПИСАНИЕ ЭКРАНА
1. Текущие дата и время
2. Детектор движения
3. Дистанция до камеры фиксации скорости
4. Тип камеры фиксации скорости
5. Текущее ограничение скорости
6. Индикатор записи
7. Уровень GSM-сигнала
8. Уровень GPS/ГЛОНАСС-сигнала
9. Скорость движения
10. Направление движения
11. Установленное разрешение записи
12. Режим записи: количество кадров в секунду
13. Уровень заряда батареи
14. Диапазон детектируемого излучения
15. Уровень сигнала детектируемого излучения
16. Название диапазона детектируемого
излучения
17. Метео-информер
18. Время записи
8 9 10
7
11
12
6
13
14
5
4
3
2
1
15
16
17
18
3
РЕЖИМ ФОТОСЪЕМКИ
КНОПКА
ОПИСАНИЕ
M/
Долгое нажатие: выключение устройства.
Короткое нажатие: вход в меню (выход из меню автоматически после 10 секунд
MENU
режима ожидания, либо нажатием на кнопку вкл./выкл., изображенную выше)
Долгое нажатие: переключение режима отображения второй камеры на экране.
Короткое нажатие: уменьшение громкости.
Долгое нажатие: выключение (включение) микрофона.
Короткое нажатие: увеличение громкости.
Долгое нажатие: включение (выключение) блокировки текущего файла записи.
Короткое нажатие: остановка (начало) записи.
OK
Долгое нажатие: переключение режима работы.
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ВИДЕО
КНОПКА
ОПИСАНИЕ
Короткое нажатие: возврат к списку записей.
M/
Долгое нажатие: выключение устройства.
Короткое нажатие: входит в меню (выходит из меню автоматически после 10 секунд
MENU
режима ожидания, либо нажатием на кнопку вкл./выкл., изображенную выше.)
Короткое нажатие: переключение файла влево.
Короткое нажатие: переключение файла вправо.
Короткое нажатие: воспроизвести, остановить видео.
OK
Долгое нажатие: переключение режима работы.
РЕЖИМ ВОСПРОИЗВЕДЕНИЯ ФОТО
ОПИСАНИЕКНОПКА
Долгое нажатие: выключение устройства.
M/
Короткое нажатие: входит в меню (выходит из меню автоматически после 10 секунд
MENU
режима ожидания, либо нажатием на кнопку вкл./выкл., изображенную выше.)
Короткое нажатие: переключение файла влево.
Короткое нажатие: переключение файла вправо.
Короткое нажатие: воспроизвести фото, вернуться к списку.
OK
Долгое нажатие: переключение режима работы.
РЕЖИМ ОСНОВНОГО МЕНЮ
ОПИСАНИЕКНОПКА
Короткое нажатие: выйти из меню. Долгое нажатие: выключение устройства.
M/
MENU
Короткое нажатие: переход в следующий раздел меню.
Короткое нажатие: переход на строку ниже.
Короткое нажатие: переход на строку выше.
OK
Короткое нажатие: выбрать строку.
4
ONLINE-СЕРВИСЫ
Для работы онлайн-сервисов необходимо установить SIM-карту с
доступом в интернет в разъем на автомобильном зарядном устройстве.
Обратите внимание, что на SIM-карте не должен быть установлен PIN-код.
Значения синего светодиодного индикатора на АЗУ при установленной
SIM-карте:
џ Индикатор горит: нормальное состояние GSM-модуля
џ Индикатор мигает медленно: GSM-модуль в режиме ожидания
џ Индикатор мигает быстро: SIM-карта отсутствует, или GSM-модуль
находится в работе (например, идет обновление базы данных)
После включения устройство оповестит о подключении к сервису и об
уровне сигнала (если оповещений нет, проверьте SIM-карту). Уровень
сигнала также будет виден на экране устройства. Онлайн-сервис
включает в себя следующие функции: онлайн обновление базы данных
GPS-информера, метео-информер и онлайн GPS-трекинг.
ОБНОВЛЕНИЕ БАЗЫ
В случае наличия обновлений базы система автоматически скачает и
установит обновления после подключения к сервису. При онлайнобновлении скачивается информация только о тех точках POI, которые
находятся в радиусе 100 км от текущего местоположения.
Если необходимо обновить базу данных вручную, вам следует скачать
ее на нашем сайте со страницы товара в разделе www.carcam.ru
Документация и следовать инструкции:
1) Подключите карту памяти к компьютеру
2) Отформатируйте ее с параметрами FAT32 и размером кластера 32 КБ
3) Поместите файл SD_Update.bin на карту памяти
4) Вставьте карту памяти в видеорегистратор
5) Включите устройство, ожидайте окончания обновления ПО.
МЕТЕО-ИНФОРМЕР
После успешного подключения к GPS-спутникам и онлайн-сервису
автоматически активируется метео-информер, который оповестит о
текущих погодных условиях с помощью голосовых сообщений и иконок на
экране, представленных в таблице ниже:
ОБОЗНАЧЕНИЯ МЕТЕО-ИНФОРМЕРА
Ясная погода
Облачная погода
Пасмурная погода
Ливень
Гроза
Гроза с градом
Дождь со снегом
Небольшой снег
Умеренный дождь
Сильный дождь
Небольшой снег
Умеренный снег
Сильный снег
Обильные осадки
Туман
Ледяной дождь
Песчаная буря
5

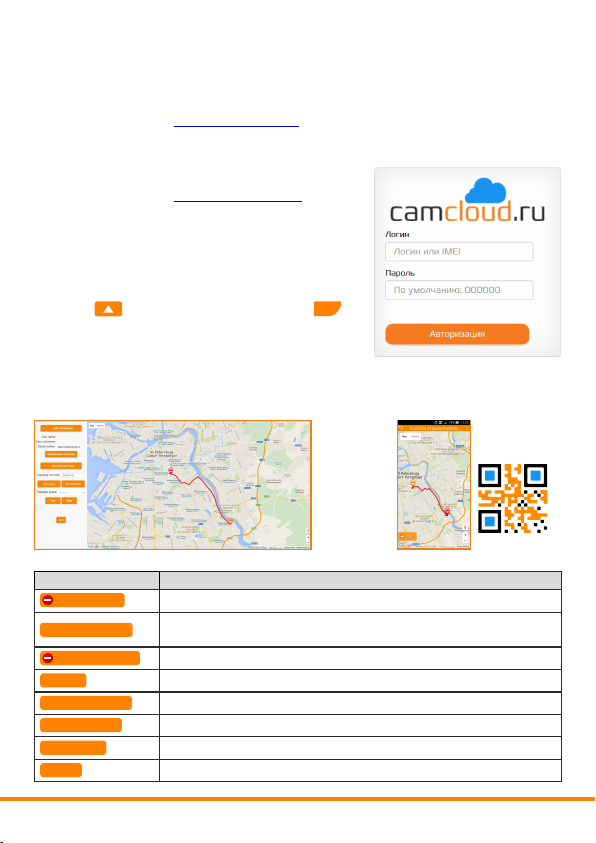

ОНЛАЙН GPS-ТРЕКИНГ
При успешном подключении к спутникам и онлайн-сервису, на облачный
сервис camcloud.ru автоматически передается информация о текущем
местоположении автомобиля. Для её просмотра нужно зайти на сайт
облачного сервиса в раздел Авторегистраторы.www.camcloud.ru
РАБОТА В ОБЛАЧНОМ СЕРВИСЕ
Работа в облачном сервисе camcloud.ru:
1. Зайдите на сайт www.camcloud.ru
2. Нажмите на кнопку Вход/Регистрация.
3. Выберите раздел Авторегистраторы.
4. В поле Логин введите IMEI адрес видеорегистратора, полученный от АЗУ. Для этого
войдите в меню устройства, далее нажмите
кнопку ( ), затем нажмите кнопку ( ). В
поле Пароль введите 000000.
5. После авторизации вам становится доступен
облачный сервис camcloud.ru. Для удобства
работы ниже в таблице представлены
обозначения кнопок.
Информация
Изменить данные
Местоположение
Задать
Местоположение
Воспроизвести
Остановить
Выйти
ОПИСАНИЕКНОПКА
Содержит информацию о пользователе (имя, номер телефона, серийный номер)
Здесь имеется возможность задать имя пользователя (User Name), новый
пароль (Password, Password confirmation) и номер телефона (User cell phone)
Отображает местоположения устройства в заданный период времени
Отображает на карте путь устройства за заданный период времени
Показывает местоположение объекта, его скорость, адрес, время и дату
Начать анимацию пути движения
Остановить анимацию пути движения
Выход из облачного сервиса
OK
Работа сервиса
camcloud.ru
через
web-интерфейс
Работа сервиса
camcloud.ru
через мобильное
приложение
ПОДК ЛЮЧИТ Ь
ОБЛАЧ НЫЙ СЕР ВИС
6

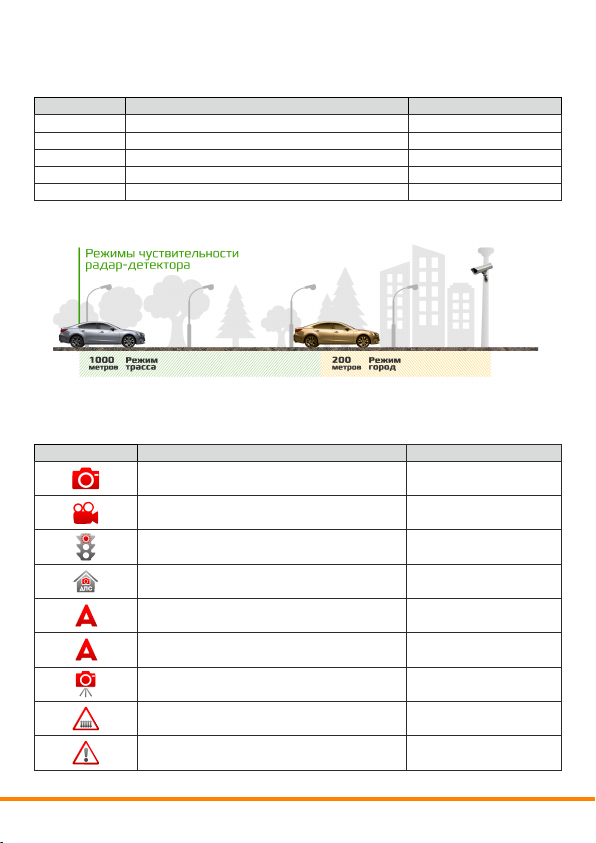

РАДАР-ДЕТЕКТОР
ДИАПАЗОНЫ
Х
Ku
K
Ka
Лазер
10490...10580± 20 МГц
13320...13540 ± 20 МГц
23780...24700 ± 20 МГц
34000...37600 ± 20 МГц
800...1100 нм
РЕЖИМЫ ЧУВСТВИТЕЛЬНОСТИ
GPS-ИНФОРМЕР
ТИПЫ ОПОВЕЩЕНИЙ
Стационарная камера фиксации скорости (в том
числе маломощные радары и комплексы «Стрелка»)
Видеофиксация нарушений (контроль выделенной
полосы, проезда грузового транспорта и другие)
Видеоконтроль перекрестка. Камеры, расположенные
в светофорах
Пост ДПС и камеры фиксации скорости,
IN
OUT
расположенные при нем
Начало участка контроля средней скорости
(комплекс «Автодория»)
Конец участка контроля средней скорости
(комплекс «Автодория»)
Вероятность мобильного контроля скорости
(треноги, мобильные посты и засады)
Железнодорожный переезд
Прочие опасности
ЧУВСТВИТЕЛЬНОСТЬЧАСТОТАНАЗВАНИЕ
115±1 дБ
100±1 дБ
132±2 дБ
132±2 дБ
Нет
Радар
ДИСТАНЦИЯ ОПОВЕЩЕНИЯТИП ТОЧКИ POIЗНАЧОК
В зависимости от режима
радар-детектора
В зависимости от режима
радар-детектора
300 метров
В зависимости от режима
радар-детектора
300 метров
0 метров
В зависимости от режима
радар-детектора
200 метров
300 метров
7

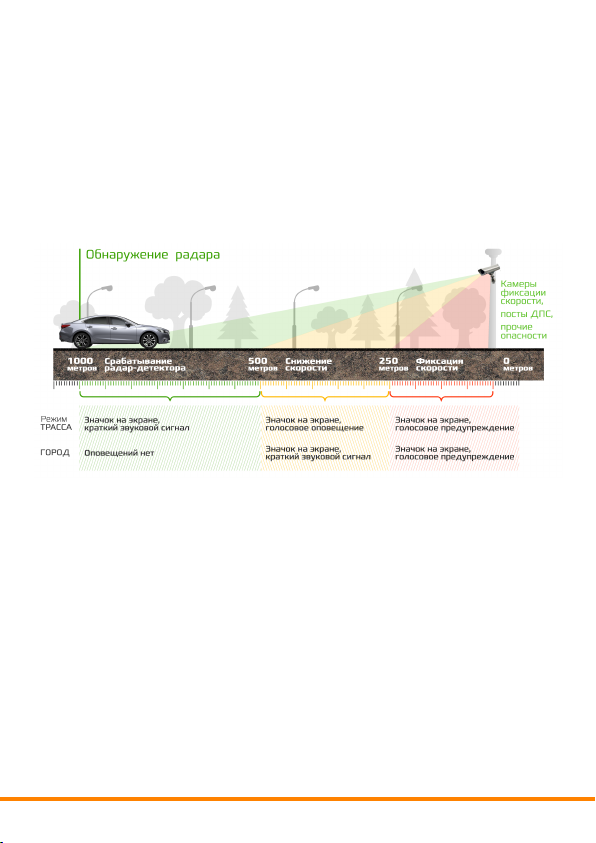

РЕГУЛИРУЕМАЯ ДИСТАНЦИЯ ОПОВЕЩЕНИЙ
Дистанция оповещения о постах ДПС, радарных комплексах,
стационарных и мобильных камерах может регулироваться с помощью
переключения режима работы радар-детектора и GPS-информера.
Переключение режимов Город/Трасса производится за счет
однократного нажатия на кнопку питания, либо в меню устройства.
Режим Трасса имеет большую чувствительность к детектированию
различных типов камер. Так как скоростной режим на трассе выше, то
оповещение происходит раньше, чем при режиме Город. За счет
выбора режима работы можно подобрать удобный для вас вариант
оповещения.
8
НАСТРОЙКИ
РАДАР-ДЕТЕКТОР И GPS-ИНФОРМЕР
НАЗВАНИЕ
Минимальная скорость
Режим Р/Д
Максимальная скорость
GPS-ИНФОРМЕР
Откл. Р/Д
Диапазоны Р/Д
Сигнал превышения
IMEI-номер
ЗАПИСЬ ВИДЕО
НАЗВАНИЕ
Разрешение Выбор разрешения записи
Качество видео
Цикл записи
Авто отключение
Детектор движения
Запись по детекции
Запись звука
Чувств. микрофона
Режим съемки
Экспозиция
Баланс белого
Светочувствительность
Цвет
ОПИСАНИЕ
Задаваемое значение - это скорость движения, при движении ниже которой,
голосовых оповещений не будет. Автоматический режим – оповещение исходя
из информации о допустимом скоростном режиме, содержащейся в базе
данных устройства (информирование только в зоне POI)
Настройка режима работы радар-детектора
Трасса
Город
Выкл
Задаваемое значение - это скорость движения, при движении выше которой
устройство будет выдавать оповещение о необходимости снижения скорости
движения
Норма
Смарт
Без звука
Выкл
Отключение радар-детектора при низкой скорости движения автомобиля
Включение и отключение детектирования отдельных диапазонов радаров
Оповещение о превышении установленной максимальной скорости
Оповещение о превышении установленной максимальной скорости
Идентификационный номер модема в АЗУ
ОПИСАНИЕ
Выбор качества записи
Установка длительности отрезка видео. При заполнении карты памяти
будет перезаписываться самый старый файл. При выключении функции
видео будет записываться в один файл до заполнения карты памяти
Установка времени работы устройства после отключения питания
Если детектор зафиксирует движение в кадре, регистратор автоматически
начнет запись видео
Выбор длительности видео при детекции движения
Включение/выключение записи звука
Настройка чувствительности микрофона
Выбор сюжетных режимов записи
Настройка уровня экспозиции
Настройка баланса белого в зависимости от типа источника освещения
Настройка уровня светочувствительности
Выбор цветового режима
Максимальная чувствительность к маломощному излучению
Чувствительность оптимизирована для езды по городу
Полное отключение радар-детекторной части
Предупреждение о камерах в штатном режиме
Предупреждение о камерах только в тех случаях, когда скорость
движения выше разрешенной на данном участке
Предупреждение только на экране, без голосовых оповещений
Отключение функции
9
ФОТОСЪЕМКА
НАЗВАНИЕ
Разрешение Выбор разрешения изображения
Качество видео
Режим съемки
Экспозиция
Баланс белого
Светочувствительность
Цвет
Эффекты
ОПИСАНИЕ
Выбор качества изображения
Выбор сюжетных режимов съемки с предустановленными параметрами
Настройка уровня экспозиции
Настройка баланса белого в зависимости от природы освещения
Настройка уровня чувствительности
Выбор цветового режима
Наложение эффектов на изображение
ВОСПРОИЗВЕДЕНИЕ
НАЗВАНИЕ
Громкость
Удаление
Защита файлов
ОПИСАНИЕ
Выбор громкости воспроизведения видео
Удаление одного или нескольких файлов
Установка защиты от перезаписи для одного или нескольких файлов
ПАМЯТЬ
НАЗВАНИЕ
Формат SD-карты
Информация о SD-карте
ОПИСАНИЕ
Форматирование карты памяти. Внимание! Все данные будут удалены!
Информация о карте памяти. Расчет оставшегося времени записи /
количества снимков при различных значениях установленного разрешения
СИСТЕМНЫЕ НАСТРОЙКИ
НАЗВАНИЕ
Установка часов
Формат даты
Часовой пояс
Штамп
Язык
Частота мерцания
Поворот видео
Выкл. экрана
G-сенсор
Метео-информер
Состояние GPS
Сброс настроек
Версия прошивки
ОПИСАНИЕ
Установка даты и времени видеорегистратора
Выбор формата отображения даты
Выбор часового пояса
Функция позволяет разместить на видео логотип и штамп даты и времени
Выбор языка меню
Выбор частоты мерцания: 50 или 60 Гц
Функция позволяет перевернуть видео на 180°
Функция выключения экрана после установленного времени
Включение и настройка чувствительности датчика удара
Выбор режима работы метео-информера
Просмотр состояния подключения к спутникам GPS
Возврат к настройкам по умолчанию
Информация о версии прошивки и базы данных GPS-информера
10

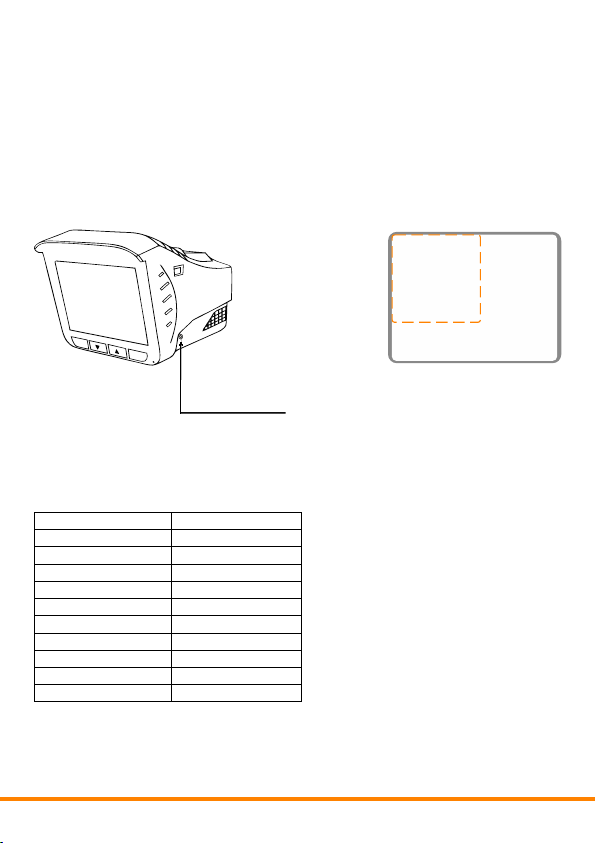

ДОПОЛНИТЕЛЬНАЯ КАМЕРА
Дополнительная камера, входящая в комплектацию CARCAM COMBO 5s
устанавливается в задней части салона автомобиля и предназначена
для записи дорожной обстановки позади него. Компактные размеры
камеры позволяют закрепить ее в любом удобном месте внутри салона
автомобиля, а отсутствие необходимости в дополнительном питании
избавит вас от лишних проводов и упростит установку.
ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОЙ КАМЕРЫ
Область экрана,
отображающая
DC-5V
-IN
V
OK
A
Разъем Jack 2.5 мм
для подключения
второй камеры
MENU
ХАРАКТЕРИСТИКИ
Видеосенсор
Разрешение видео
Угол обзора
Материал корпуса
Подключение
Длина кабеля
Рабочая температура
Питание
Габариты (без крепления) 23x23x23 мм
Габариты (с креплением) 38x40x32 мм
Вес
1/4" CMOS, PC7070
720х480 (25 fps)
120°
Металл
AV-кабель
6 м
От -40 °С до +60 °С
DC 5 В, 100 мА
60 г
второй камеры
Подключите камеру AV-кабелем ко
входу AV-IN CARCAM COMBO 5s, на
экране появится окно с изображением
с камер ы зад него в ида, з апись
начнется автоматически.
11

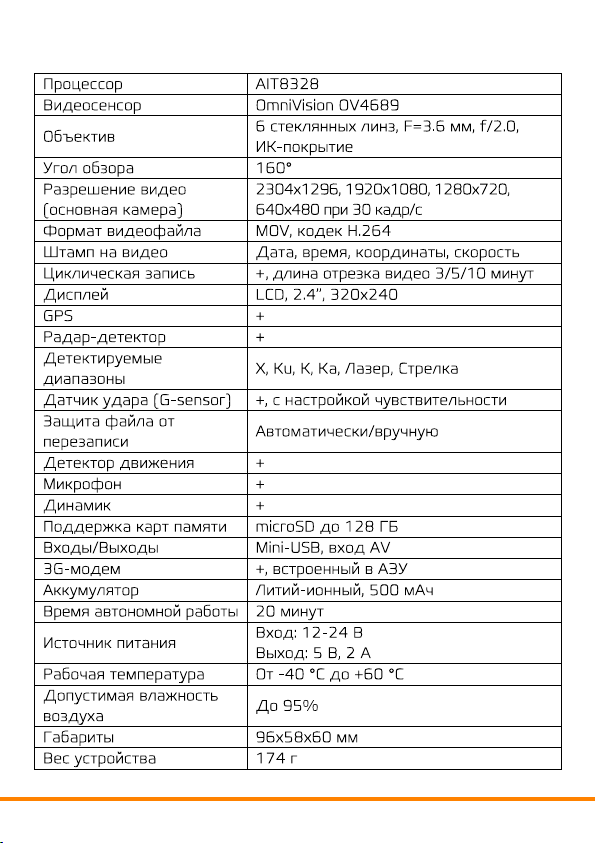

ХАРАКТЕРИСТИКИ
12

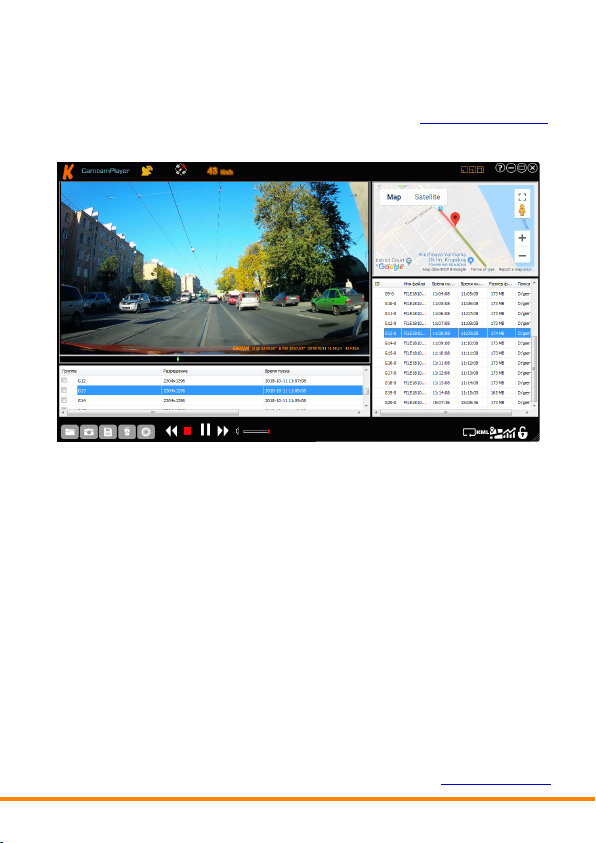

ПЛЕЕР ДЛЯ ПК
Для воспроизведения записей с одновременным отображением
маршрута движения используйте плеер CarcamPlayer. Скачать плеер
можно со страницы товара на официальном сайте в www.camcloud.ru
разделе Документация.
ВНИМАНИЕ! Производитель оставляет за собой право изменять
технические характеристики, пункты меню и функционал устройства,
описанный в данном руководстве без предварительного уведомления.
Это связано с тем, что мы постоянно работаем над усовершенствованием
нашего оборудования, опираясь на собственный опыт и отзывы наших
пользователей.
Следите за обновлениями на нашем официальном сайте www.carcam.ru
13
CARCAM.RU
Loading...
