MANUEL D’UTILISATION
INSTRUCTION BOOK
BATTEURS MELANGEURS
3 VITESSES
PLANETARY MIXER
3 SPEEDS
BT10C- BT20C - BT30C
BT40C – BT60C
CORRECTION - Aout. 2009
FRANCAIS
1°) La garantie s’applique à compter de la date de livraison, pour une période de 12 mois consécutifs sauf pour
les pièces et accessoires extérieur et portant une marque propre, qui ne sont compris dans notre garantie que
dans la limite des garanties accordées par les fournisseurs de ces pièces.
2°) La garantie est réduite de moitié dans le cas où le matériel serait utilisé jour et nuit.
La garantie concerne le remplacement ou la réparation dans nos ateliers de toute pièce
défectueuse par la société CAPLAIN Machines à la suite d’un défaut de matière ou d’un
vice de conception. La réparation, la modification ou le remplacement des pièces pendant la
période de garantie, ne peuvent avoir pour effet de prolonger le délai de garantie du matériel.
Les pièces remplacées restent la propriété de CAPLAIN, les frais de port et d’emballage
restent à la charge de l’acheteur.
3°) La garantie ne s’applique pas aux remplacements ou aux réparations qui résulteraient de
l’usure normale du matériel, de détérioration ou d’accident provenant de négligences, de
défaut de surveillance ou d’entretien, d’installation défectueuse, d’utilisation dans des
conditions différentes de celles spécifiées dans la documentation ou dans la notice d’entretien
du matériel et de tout autre motif échappant à notre contrôle.
4°) La garantie ne saurait en aucun cas entraîner une responsabilité quelconque de notre part
pour des préjudices tels que l’immobilisation des installations de l’acheteur, accident aux
personnes, dommages à des biens distincts de l’objet du contrat, manque à gagner, etc. et
n’implique en aucun cas la possibilité d’une demande de dommage et intérêts ou indemnités.
5°) Notre garantie disparaît immédiatement et complètement si le matériel fourni a été
démonté, modifié ou réparé par une autre personne qu’une personne appartenant au service
technique CAPLAIN ou habilité par celui-ci.
6°) La garantie ne sera effective qu’après le retour des pièces défectueuses en nos usines
pour contrôle technique.
7°) Toutes détériorations dues à une mauvaise utilisation ou un manque d’entretien annulera
notre garantie.
8°) La société CAPLAIN Machines n’est pas responsable des éventuels dommages qui
pourraient subvenir aux personnes ou aux choses lors de l’installation, l’utilisation et de
l’entretien.
Les caractéristiques techniques et les dessins sont purement indicatifs.
La société CAPLAIN Machines se réserve la possibilité d’apporter à n’importe quel moment
les variations qu’elle jugera nécessaire sur ces produits.
GARANTIE
6 mois pour la partie électrique
1 an pour la partie mécanique
2
CORRECTION - Aout. 2009
MANUTENTION
La machine est fixée sur sa palette par 2 vis écrou.
Pour tout transport, il est impératif d’utiliser ce seul mode de fixation / emballage.
La manutention doit être effectuée avec soit un transpalette, soit un élévateur approprié.
AVANT LA MISE EN PLACE ET LA PREMIERE UTILISATION, LIRE ATTENTIVEMENT
ET JUSQU’A LA DERNIERE LIGNE CETTE NOTICE
FRANCAIS
CORRECTION - Aout. 2009
3
FRANCAIS
• Capacité de cuve BT10C : 10 Litres
BT30C : 30 Litres
BT40C : 40 Litres
BT60C : 60 Litres
• Tension d’alimentation: BT10C : MONO 220V – 50 / 60 Hz
BT30C : MONO 220V – 50 / 60 Hz
BT40C : TRI 400V – 50/60 Hz
BT60C : TRI 400V – 50/60 Hz
• Puissance BT10C : 0.6 kW
BT20C : 1.1 kW
BT30C : 1.3 kW
BT40C : 1.3 kW
BT60C : 2.3 kW
• -Niveau Sonore : < 70 dBA (en 60651)
• Mouvement de l’outil
BT10C: sens des aiguilles d’une montre (horaire)
BT20C: sens inverse des aiguilles d’une montre (antihoraire)
BT30C: sens inverse des aiguilles d’une montre (antihoraire)
BT40C: sens inverse des aiguilles d’une montre (antihoraire)
BT60C: sens des aiguilles d’une montre (horaire)
CARACTERISTIQUES TECHNIQUES
BT20C : 20 Litres
BT20C : MONO 220V – 50 / 60 Hz
4
CORRECTION - Aout. 2009

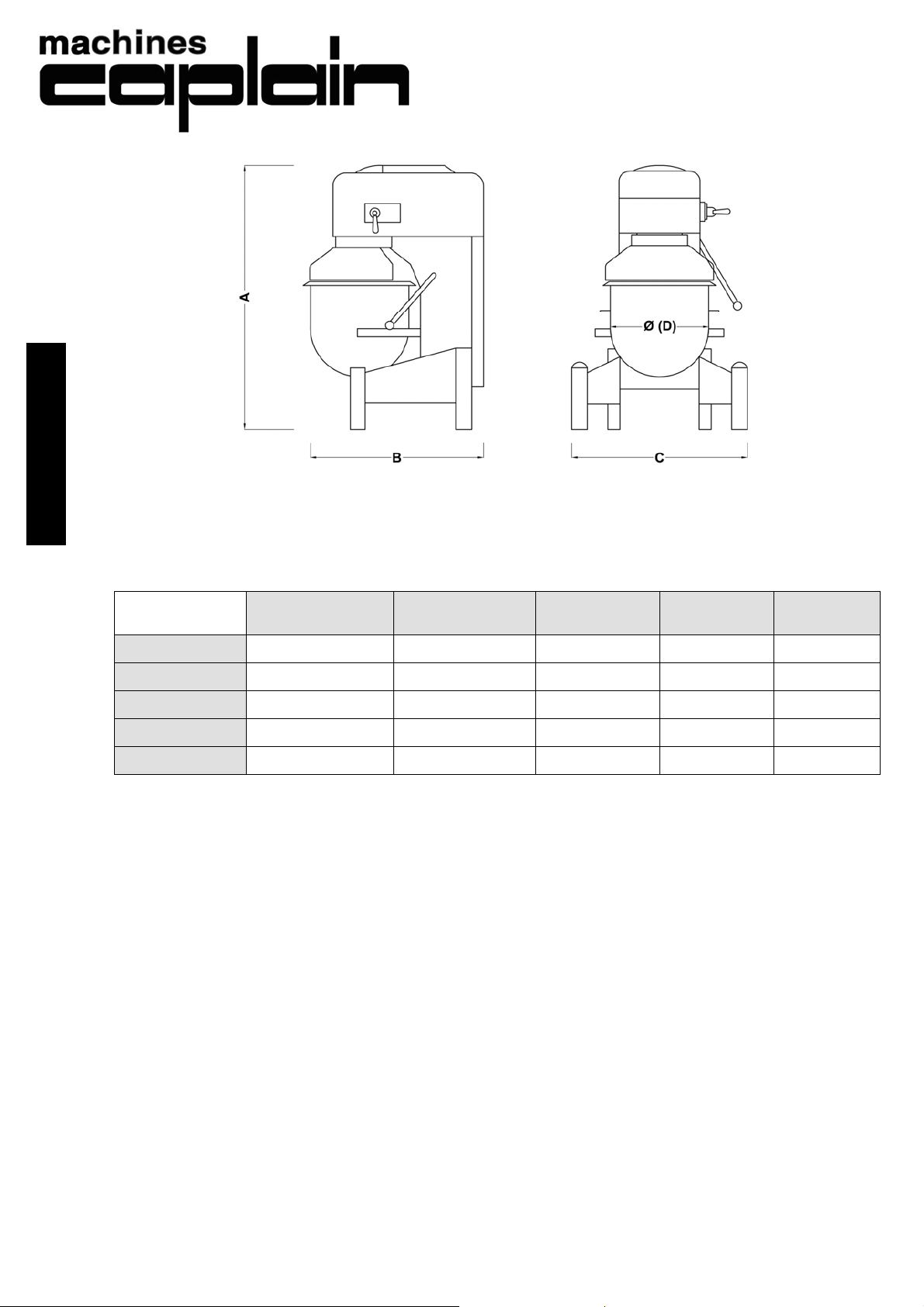

BT10C 410 mm 820 mm 455 mm 245 mm 81 KG
PROFOND.
(B)
HAUTEUR
(A)
LARGEUR
(C)
ØCuve POIDS
FRANCAIS
BT20C 560 mm 940 mm 540 mm 320 mm 126 KG
BT30C 630 mm 1200 mm 625 mm 370 mm 188 KG
BT40C 650 mm 1210 mm 640 mm 405 mm 202 KG
BT60C 930 mm 1600 mm 860 mm 460 mm 395 KG
CORRECTION - Aout. 2009
5
FRANCAIS
LA MISE EN SERVICE ET LE BRANCHEMENT ELECTRIQUE DOIVENT
(1) LA MACHINE EST LIVREE DANS SON EMBALLAGE D'ORIGINE ET
REGLEMENTAIRE.
(2) L'ENSEMBLE COMPREND:
- le Batteur mélangeur en état de marche
- une cuve inox alimentaire
- 1 fouet, 1 palette, 1 crochet spirale en inox alimentaire
- une notice d'instruction
(3) AU DEBALLAGE, L'ENSEMBLE DOIT ETRE CONTROLE AVEC NOTRE
CONCESSIONNAIRE AFIN QUE TOUTES LES RESERVES PUISSENT ETRE JUSTIFIEES
SUR LA QUALITE ET LA QUANTITE PAR RAPPORT AU BON DE LIVRAISON ET A
VOTRE COMMANDE. TOUT MANQUE OU DEFAUT DOIT IMMEDIATEMENT NOUS ETRE
SIGNALE
(4) LA MACHINE DOIT ETRE PLACEE SUR UN SOL DE NIVEAU ET STABLE OU SUR
UN SOCLE EN BETON. NOS BATTEURS SONT POURVUS DE PATINS EN
CAOUTCHOUC, PERMETTANT LA MISE A NIVEAU ET LE BLOCAGE AU SOL.
(5) AVANT TOUT BRANCHEMENT ELECTRIQUE, CONTROLER LA TENSION DE LA
MACHINE QUI DOIT CORRESPONDRE AU COURANT EN PLACE. (Voir compteur de l
'installation).
(6) LE BRANCHEMENT DOIT ETRE RACCORDE AUX BORNES ELECTRIQUES
COMPORTANT OBLIGATOIREMENT UNE PRISE DE TERRE CONFORME AUX
NORMES (NF). NOUS VOUS CONSEILLONS DE PRENDRE CONTACT AVEC UN
ELECTRICIEN PROFESSIONNEL.
(7) VERIFIER LE SENS DE ROTATION, L’OUTIL DOIT TOURNER DANS LE SENS DE
LA FLECHE (ou comme indiqué dans le paragraphe « DONNEES TECHNIQUES »).
DANS LE CAS CONTRAIRE, INVERSER DEUX DES TROIS PHASES D’ALIMENTATION.
INSTALLATION
ETRE EFFECTUES PAR DU PERSONNEL QUALIFIE.
6
CORRECTION - Aout. 2009
MISE EN SERVICE
L’opérateur se place devant la machine.
Le tableau de commande se trouve sur le capot de la machine. Et le levier de changement de
vitesse se trouve sur le coté droit de la machine.
Tourner la grille de protection.
Baisser la cuve (qui aura au préalable été bloquée) pour changer d’outil.
Dans le cas d’un BT60C, utiliser le bouton «BAS » sur le coté de la machine
Relever la cuve. (Celle-ci étant muni d’un micro-contact, la machine ne peut fonctionner que
si la cuve est relevée)
Dans le cas d’un BT60C, utiliser le bouton «HAUT » sur le coté de la machine
Introduire les ingrédients dans la cuve.
Refermer la grille de protection. Celle-ci étant munie d’un micro-contact, la machine ne peut
fonctionner que si la grille est en position ouverte.
Sélectionner un temps de travail sur la minuterie (INDISPENSABLE sinon la machine ne se
met pas en route)
Appuyer sur le bouton vert MARCHE.( permet de démarrer la machine)
Augmenter ou réduire la vitesse à l’aide du levier de vitesse.
La vitesse se choisie en fonction du travail à effectuer.
UNE FOIS LE TEMPS DE TRAVAIL ECOULE, LA MACHINE STOPPE.
La machine étant équipée d’un interrupteur manque de tension, en cas de coupure de
courant ou d’arrêt par le bouton rouge « stop », il est nécessaire de refaire les opérations cidessus.
FRANCAIS
LES VITESSES DOIVENT ETRE PASSEES A L’ARRET.
POURNE PAS ENDOMMAGER LA BOITE DE VITESSE.
CORRECTION - Aout. 2009
7
FRANCAIS
Laver la cuve et l’outil après chaque utilisation avec une eau claire à l'aide d'une éponge; puis
essuyer avec un chiffon propre et sec.
L'emploi de nettoyant alimentaire est possible. Il vous appartient de vérifier si ceux-ci sont
compatibles avec les dernières normes alimentaires et qu'ils ne risquent pas d'entraîner de
dégradation de la machine.
Le corps du batteur sera lavé à l'éponge humide après chaque utilisation et essuyer avec un
chiffon doux et propre. Ne pas utiliser de produit à récurer ni tampon abrasif.
Il ne faut en aucun cas, pendant le fonctionnement du batteur, introduire au travers des grilles
de protections un objet quelconque. Ceci pour votre sécurité et le maintien en bon état de
votre machine.
Après les 3 premiers mois de travail, vérifier la tension des courroies.
Graisser le berceau de cuve une fois tous les 4 ou 5 mois. Pour cela, utiliser une Graisse
Alimentaire Réf. GA.
ENTRETIEN & CONTROLE
ATTENTION TRES IMPORTANT
POUR TOUTE INTERVENTION D'ENTRETIEN, DE CONTROLE OU DE REPARATION,
VERIFIER QUE LA MACHINE NE SE TROUVER PAS SOUS TENSION ELECTRIQUE.
POUR UNE LONGUE VIE DE VOTRE BATTEUR, IL EST IMPERATIF DE NE JAMAIS
UTILISER DE NETTOYEUR A HAUTE PRESSION POUR LE NETTOYAGE DE LA
MACHINE. La pression fait monter l'eau par les ouïes d'aération, dans le corps de l'appareil,
endommage l'intérieur et risque de provoquer des courts-circuits et une corrosion prématurée
de la marche et ainsi de commettre des dommages annulant la garantie.
LA SOCIETE CAPLAIN DECLINE TOUTE RESPONSABILITE EN CAS DE
NETTOYAGE AU JET OU A VEC
8
CORRECTION - Aout. 2009
BEFORE INSTALLING AND STARTING
OPERATIONS
READ THIS MANUAL CAREFULLY RIGHT UP TO
THE LAST LINE
1. THE MACHINE IS DELIVERED IN ITS ORIGINAL PACKING MEETING
SPECIFICATIONS. IT SCREWS ON A PALLET.
2. FOR TRANSPORT YOU NEED TO USE THIS WAY OF PACKAGING.
3. THE UNIT COMPRISES THE FOLLOWING:
1 UNIT PLANETARY MIXER
1 BOWL + 3 TOOLS (WHISK – HOOK AND BEATER)
1 ADDITIONAL EQUIPMENT (IF ORDERED)
1 USER MANUAL
4. THE MACHINE AND ACCCESSORIES MUST BE CHECKED WITH YOUR DEALER ON
UNPACKING SO THAT ANU RESERVATIONS MAY BE PROVED AS TO QUANLITY AND
QUANTITY WITH RESPECT TO DELIVERY ORDER AND TO YOUR ORDER. WE MUST
IMMEDIATELY BE NOTIFIED ON ANYTHING MISSING.
5. THE INSTALLATION, START-UP OPERATION AND ELECTRICAL CONNECTIONS
MUST BE HANDLED BY QUALIFIED STAFF.
6. THE MACHINE MUST BE PLACED ON A CONCRETE BASE.
7. BEFORE MANING ANY ELECTRICAL CONNECTION, MAKE SURE THE VOLTAGE OF
THE MACHINE CORRESPONDS TO THE AVAILABLE CURRENT.
8. THE CONNECTION MUST BE MADE TO THE ELECTRIC TERMINALS THAT MUST
HAVE AN EARTH PLUG IN KEEPING WITH FRENCH STANDARDS. WE ADVISE YOU TO
CONTACT PROFESSIONAL ELECTRICIAN.
9. CHECK THE ROTATION DIRECTION, THE TOOL HAS TO TURN IN THE DIRECTION
OF THE ARROW, (look on the chapter “TECHNICAL DATA” . IF IT’S NOT THE CASE,
PLEASE INVERS ONE OF THE THREE PHASE ON THE PLUG.
ENGLISH
9
CORRECTION - Aout. 2009
ENGLISH
HANDLING
10
CORRECTION - Aout. 2009
TECHNICAL DATA
•
Bowl capacity BT10C : 10 Litres
BT20C : 20 Litres
BT30C : 30 Litres
BT40C : 40 Litres
BT60C : 60 Litres
• Voltage: BT10C : MONO 220V – 50 / 60 Hz
BT20C : MONO 220V – 50 / 60 Hz
BT30C : MONO 220V – 50 / 60 Hz
BT40C : TRI 400V – 50/60 Hz
BT60C : TRI 400V – 50/60 Hz
• Power BT10C : 0.6 kW
BT20C : 1.1 kW
BT30C : 1.3 kW
BT40C : 1.3 kW
BT60C : 2.3 kW
• Sound Level : < 70 dBA (en 60651)
• Tool rotation BT10C: Clockwise
BT20C: Counter clockwise
BT30C: Counter clockwise
BT40C: Counter clockwise
BT60C : Clockwise
ENGLISH
11
CORRECTION - Aout. 2009
ENGLISH
BT10C 410 mm 820 mm 455 mm 245 mm 81 KG
BT20C 560 mm 940 mm 540 mm 320 mm 126 KG
BT30C 630 mm 1200 mm 625 mm 370 mm 188 KG
BT40C 650 mm 1210 mm 640 mm 405 mm 202 KG
LENGTH
(B)
HEIGHT
(A)
WIDTH
(C)
BOWL
DIAMETER
WEIGHT
BT60C 930 mm 1600 mm 860 mm 460 mm 395 KG
12
CORRECTION - Aout. 2009
DIRECTION FOR USING
The user must be in the front side of the machine. Ha can see the control panel of the
machine.
The control panel is on the front side of the machine..
Turn the safety grid.
Lower the bowl (the bowl must be locked) and change the tool corresponding to the use you
want.
In case of a BT60C model, use the “DOWN” button on the side of the machine
Raise the bowl. (The machine can be used only if the bowl is raised).
In case of a BT60C model, use the “RISE” button on the side of the machine
Put the ingredients in the bowl .
Close the safety grid. The machine can’t be used if the safety grid is opened.
Choose the work time in using the timer. The machine can’t be used if you don’t use the
timer.
Push the « START » button to start the machine.
Use the speed lever to change the speeds. The speed must be changed when the machine
is stopped
The speed is changed following to the work you want to do.
WHEN THE TIME IS UP THE MACHINE STOPS.
The machine is equipped with a safety switch. , in case of power stop or a stop with the
emergency stop button, it’s necessary to repeat the above steps.
ENGLISH
THE SPEEDS MUST BE CHANGED WHEN THE MACHINE IS
STOPPED
CORRECTION - Aout. 2009
13
ANNEXES
VUES ECLATEES
NOMENCLATURES
SPARE PARTS VIEW
NOMENCLATURES
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN A
BT10C
CORRECTION - Aout. 2009
15
N° Désignation Description Ref
1 Capot Top cover BT10C-A1
2 Couvercle Cover BT10C-A2
3 Roulement Bearing BT10C-A3
4 Vis Screw BT10C-A4
5 Boite de transmission Transmission box BT10C-A5
6 Couvercle Cover BT10C-A6
7 Roulement Bearing BT10C-A7
8 Couvercle boite de transm. Gear box cover BT10C-A8
9 Plaque d’aération Back side plate BT10C-A9
10 Corps de machine Body of the machine BT10C-A10
11 Capuchon pied dessus arrière Top back foot protection BTxC-A11
12 Capuchon pied dessus avant Top front foot cap BTxC-A12
13
Protection pied dessous
arrière
Bottom back foot protection BTxC-A13
14 Protection pied dessous avant Bottom front foot cap BTxC-A14
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN A
BT10C
CORRECTION - Aout. 2009
16
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN B
BT10C
CORRECTION - Aout. 2009
17
N° Désignation Description Ref
1 Couvercle Cover BT10C-B1
2 Joint 25*40*10 Gasket 25*40*10 BT10C-B2
3 Roulement 6204 Bearing 6204 BT10C-B3
4 Pignon 160x110x18 Pinion 160x110x18 BT10C-B4
5 Bague Ring BT10C-B5
6 Arbre Shaft BT10C-B6
7 Entretoise Cross-piece BT10C-B7
8 Bague Ring BT10C-B8
9 pignon pinion BT10C-B9
10 Rondelle Washer BT10C-B10
11 Entretoise Cross-piece BT10C-B11
12 Ressort Spring BT10C-B12
13 Butée Block stop BT10C-B13
14 Pignon Pinion BT10C-B14
15 Couvercle Cover BT10C-B15
16 Roulement 6001 Bearing 6001 BT10C-B16
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN B
BT10C
CORRECTION - Aout. 2009
18
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN C
BT10C
CORRECTION - Aout. 2009
19
N° Désignation Description Ref
1 Roulement 6001 Bearing 6001 BT10C-C1
2 Arbre Shaft BT10C-C2
3 Clavette 5*58 Key 5*58 BT10C-C3
4 Pignon Pinion BT10C-C4
5 Collier Collar BT10C-C5
6 Pignon Pinion BT10C-C6
7 Bague Ring BT10C-C7
8 Pignon Pinion BT10C-C8
9 Circlips Circlips BT10C-C9
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN C
BT10C
CORRECTION - Aout. 2009
20
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

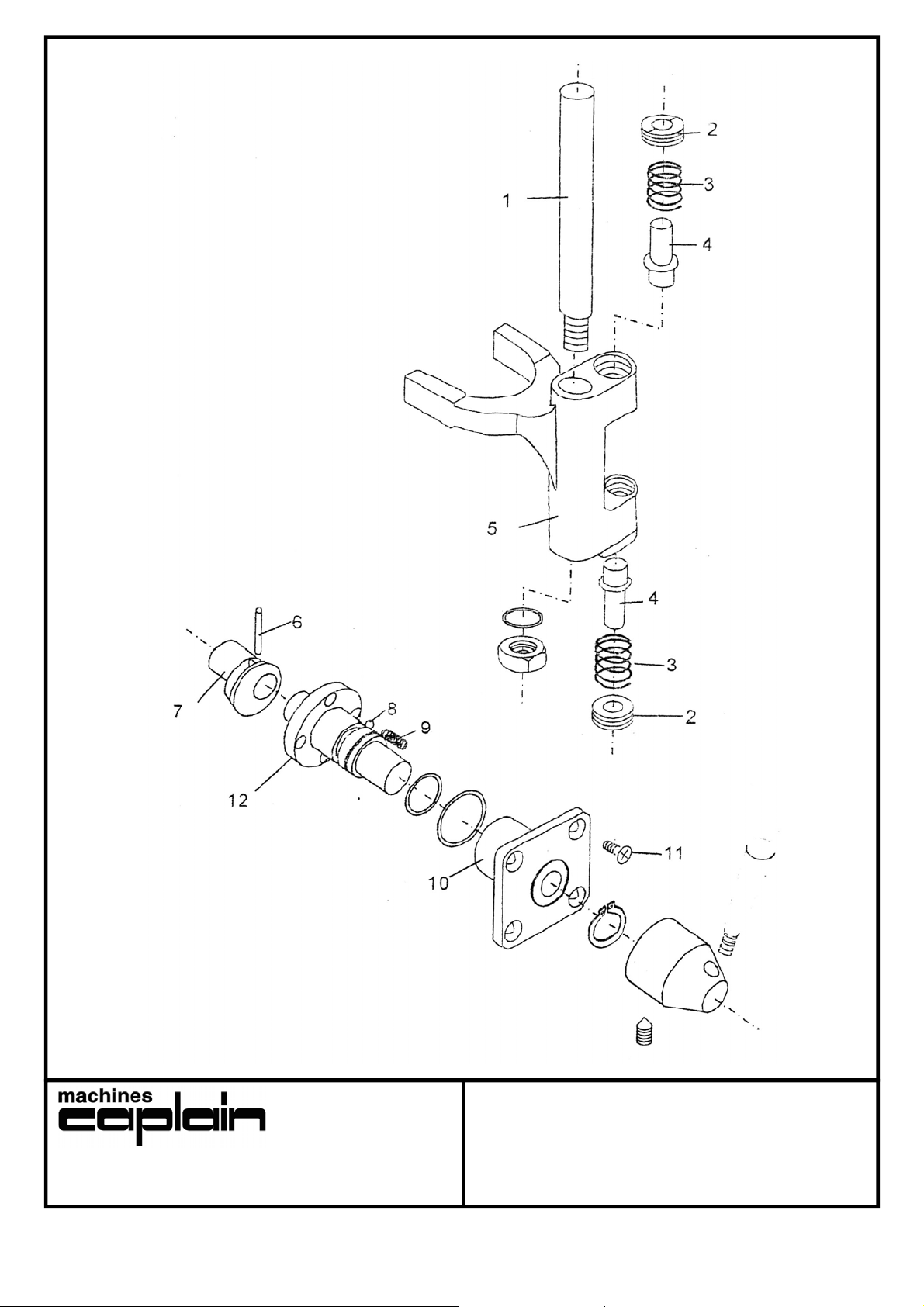

PLAN D
BT10C
CORRECTION - Aout. 2009
21
N° Désignation Description Ref
1 Axe Axle BT10C-D1
2 Fourchette Fork BT10C-D2
3 Support ressort Spring support BT10C-D3
4 ressort spring BT10C-D4
5 Ecrou Nut BT10C-D5
6 Circlips Circlips BT10C-D6
7 Plaque Plate BT10C-D7
8 Ressort Spring BT10C-D8
9 Arbre Shaft BT10C-D9
10 Moyeu Hub BT10C-D10
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN D
BT10C
CORRECTION - Aout. 2009
22
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

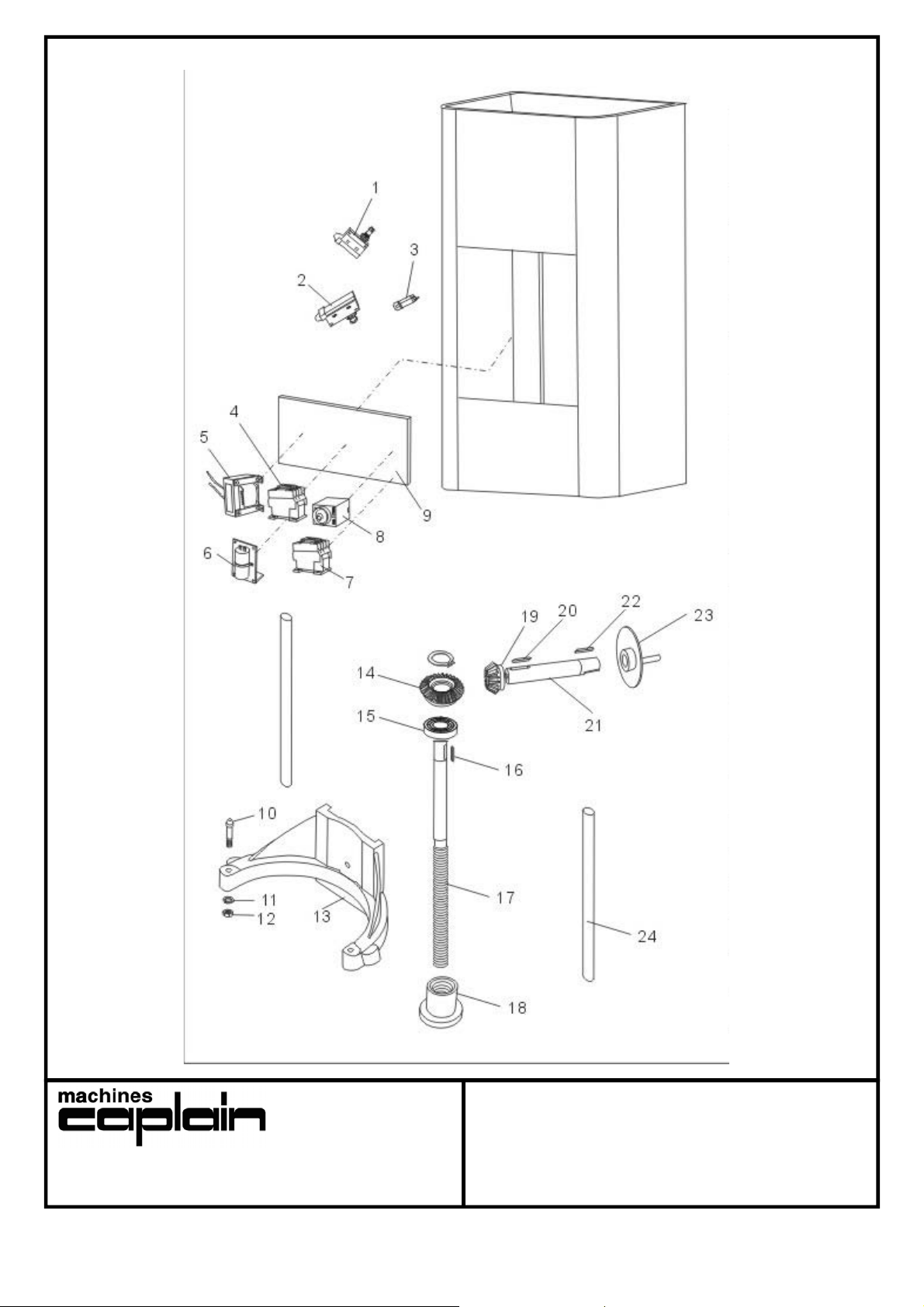

PLAN E
BT10C
CORRECTION - Aout. 2009
23
N° Désignation Description Ref
1 Protection Safety covering switch BT10C-E1
2 Protection safety switch BT10C-E2
3 Protection safety switch BT10C-E3
4 courant alternatif contacteur AC contact device BT10C-E4
5 Interrupteur Switch BT10C-E5
6 Condensateur Condenser BT10C-E6
7 courant alternatif contacteur Ac contact device BT10C-E7
8 Relais minuterie Timer relay BT10C-E8
9 Support Support BT10C-E9
10 Vis Screw BT10C-E10
11 Bague Ring BT10C-E11
12 Ecrou Nut BT10C-E12
13 Berceau Arm BT10C-E13
14 Engrenage Gear BT10C-E14
15 Roulement Bearing BT10C-E15
16 Clavette Key BT10D-B16
17 Axe Axle BT10C-E17
18 Ecrou Nut BT10C-E18
19 Engrenage Gear BT10C-E19
20 Clavette Key BT10C-E20
21 Axe poignée Handle axle BT10C-E21
22 Clavette Key BT10C-E22
23 Manivelle Handwheel BT10C-E23
24 Guide Guide BT10C-E24
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN E
BT10C
CORRECTION - Aout. 2009
24
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN F
BT10C
CORRECTION - Aout. 2009
25
N° Désignation Description Ref
1 Barre de levage Lifting bar BT10C-F1
2 Goupille 3*30 Pin 3*30 BT10C-F2
3 Ecrou M10 Nut M10 BT10C-F3
4 Rondelle Washer BT10C-F4
5 Ressort Spring BT10C-F5
6 Entretoise’ Cross-piece BT10C-F6
7 Entretoise Cross-piece BT10C-F7
8 Rondelle Washer BT10C-F8
9 Moyeu Hub BT10C-F9
10 Vie M6*25 Screw M6*25 BT10C-F10
11 Clavette 5*20 Key 5*20 BT10C-F11
12 Levier de levage Lifting lever BT10C-F12
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN F
BT10C
CORRECTION - Aout. 2009
26
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

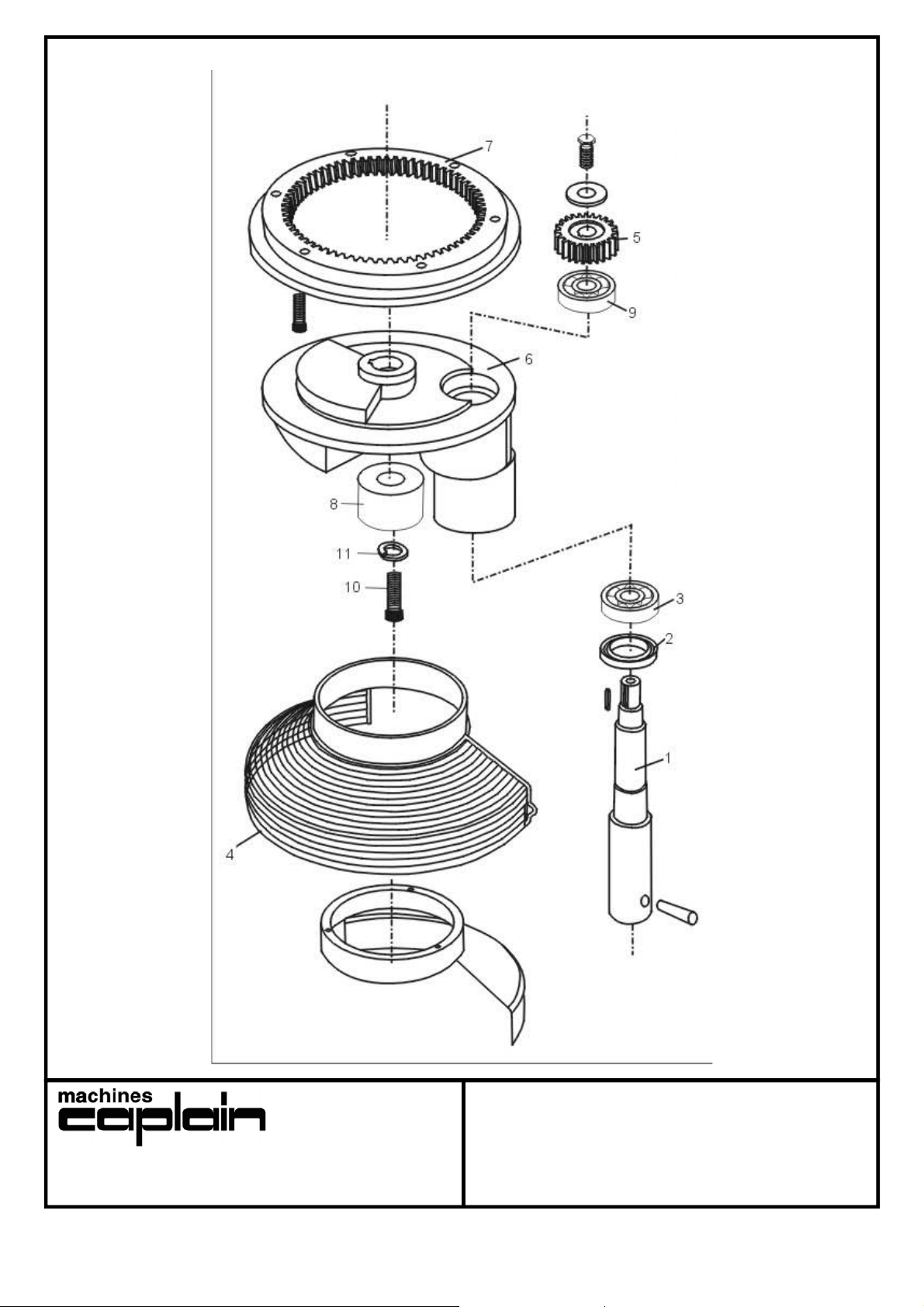

PLAN G
BT10C
CORRECTION - Aout. 2009
27
N° Désignation Description Ref
1 Arbre porte outil Tool shaft BT10C-G1
2 Joint 20*40*10 Gasket 20*40*10 BT10C-G2
3 Roulement 6003 Beraing 603 BT10C-G3
4 Protection plexi Plexi protection BT10C-G4
4.1 Grille de protection Protection grid BT10C-G4.1
4.2 Protection fixe Fixed protection BT10C-G4.2
5 Pignon Pinion BT10C-G5
6 Couvercle planétaire Planetary cover BT10C-G6
7 Roue dentée Gear BT10C-G7
8 Couvercle Cover BT10C-G8
9 Roulement 6203 Bearing 6203 BT10C-G9
10 Vis M8*20 Screw M8*20 BT10C-G10
11 Bague Ring BT10C-G11
12 Clavette porte outil Key for too shaft BT10C-G12
13 Goupille porte outil Pin for tool shaft BT10C-G13
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN G
BT10C
CORRECTION - Aout. 2009
28
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN A
BT20C
CORRECTION - Aout. 2009
29
N° Désignation Description Ref
1 Couvercle capot Top cover BT20C-A1
2 Couvercle Cover BT20C-A2
3 Roulement 6201 Bearing 6201 BT20C-A3
4 Vis Screw BT20C-A4
5 Boite transmission Transmission case BT20C-A5
6 Couvercle Cover BT20C-A6
7 Roulement 6205 Bearing 6205 BT20C-A7
8 Bouchon huile Oil cover BT20C-A8
9 Couvercle boite transmission Transmission case cover
BT20C-A9
10 Aération Aeration cover BT20C-A10
11 Capuchon pied dessus arrière Top back foot protection BTxC-A11
12 Capuchon pied dessus avant Top front foot cap BTxC-A12
13 Protection pied dessous
arrière
Bottom back foot
protection
BTxC-A13
14 Protection pied dessous avant Bottom front foot cap BTxC-A14
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN A
BT20C
CORRECTION - Aout. 2009
30
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN B
BT20C
CORRECTION - Aout. 2009
31
N° Désignation Description Ref
1 Poulie Pulley BT20C-B1
2 Clavette Ø8*16 Key Ø8*16 BT20C-B2
3 Ressort Spring BT20C-B3
4 Roue libre Gear BT20C-B4
5 Roue dentée Gear BT20C-B5
6 Poulie Pulley BT20C-B6
7 Roue dentée Gear BT20C-B7
8 Bague Ring BT20C-B8
Bague butée Block stop ring BT20C-B9
9
10 Bague Ring BT20C-B10
11 Roue dentée Gear BT20C-B11
12 Bague Ring BT20C-B12
13 Roulement 6205 Bearing 6205 BT20C-B13
14 Joint 30*45*10 Gasket 30*45*10
BT20C-B14
15 Bague Ring BT20C-B15
16 Axe Axle BT20C-B16
17 Clavette 6*14 Key 6*14 BT20C-B17
18 Clavette 5*35 Key 5*35 BT20C-B18
19 Clavette 6*30 Key 6*30 BT20C-B19
20 Roulement 6003 Bearing 6003 BT20C-B20
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN B
BT20C
CORRECTION - Aout. 2009
32
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN C
BT20C
CORRECTION - Aout. 2009
33
N° Désignation Description Ref
1 Roulement 6201 Bearing 6201 BT20C-C1
2 Axe transmission Axle BT20C-C2
3 Clavette 5*11 Key 5*11 BT20C-C3
Clavette 5*11 Key 5*11 BT20C-C4
4
5 Roue dentée Gear BT20C-C5
6 Circlips Circlips BT20C-C6
7 Roue dentée Gear BT20C-C7
8 Circlips Circlips BT20C-C8
Roulement 6201 Bearing 6201 BT20C-C9
9
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN C
BT20C
CORRECTION - Aout. 2009
34
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN D
BT20C
CORRECTION - Aout. 2009
35
N° Désignation Description Ref
1 Roulement 6201 Bearing 6201 BT20C-D1
2 Axe transmission Axle BT20C-D2
3 Clavette 5*14 Key 5*14 BT20C-D3
4 Roue dentée Gear BT20C-D4
5 Circlips Circlips BT20C-D5
6 Roulement 6201 Bearing 6201 BT20C-D6
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN D
BT20C
CORRECTION - Aout. 2009
36
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN E
BT20C
CORRECTION - Aout. 2009
37
N° Désignation Description Ref
1 Axe Axle BT20C-E1
2 Ecrou Nut BT20C-E2
3 Ressort Spring BT20C-E3
Support Support
4
BT20C-E4
5 Fourchette Fork BT20C-E5
6 Goupille 3*20 Pin 3*20 BT20C-E6
7 Nœud d'excentricité Eccentricity knot BT20C-E7
8 Circlips Circlips BT20C-E8
9 Ressort Spring BT20C-E9
10 Bloc de vitesse Speed block
BT20C-E10
11 Vis M5*10 Screw M5*10 BT20C-E11
12 Axe Axle BT20C-E12
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN E
BT20C
CORRECTION - Aout. 2009
38
PLAN F
PLAN G
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN F & G
BT20C
CORRECTION - Aout. 2009
39
N° Désignation Description Ref
1 Protection Safety covering switch BT20C-F1
2 Protection safety switch BT20C-F2
3 Protection thermique Overload protection switch BT20C-F3
4 courant alternatif contacteur AC contact device BT20C-F4
5 Interrupteur Switch BT20C-F5
6 Condensateur Condensor BT20C-F6
7 courant alternatif contacteur Ac contact device BT20C-F7
8 Relais minuterie Timer relay BT20C-F8
9 Support Support BT20C-F9
10 Vis Screw BT20C-F10
11 Bague Ring BT20C-F11
12 Ecrou nut BT20C-F12
13 Berceau de cuve Arm BT20C-F13
18 Ecrou Nut BT20C-F18
24 Guide Guide BT20C-F24
N° Désignation Description Ref
1 Axe de levage Lifting bar BT20C-G1
2 Goupille Pin 3*30 BT20C-G2
3 Ecrou M10 Nut M10 BT20C-G3
4 Rondelle Washer
5 Ressort Spring
6 Rondelle Washer
7 Entretoise poignée Lifting handle
8 Rondelle Washer
Entretoise Cross-piece
9
10
Vis M6*25
11 Clavette 5*20
12 Levier de levage de cuve
Screw M6*25
Key 5*20 BT20C-G11
Bolw lift handle BT20C-G12
BT20C-G4
BT20C-G5
BT20C-G6
BT20C-G7
BT20C-G8
BT20C-G9
BT20C-G10
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN F & G
BT20C
CORRECTION - Aout. 2009
40
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN H
BT20C
CORRECTION - Aout. 2009
41
N° Désignation Description Ref
1 Vis M6*25 Screw M6*25 BT20C-H1
2 Couvercle planétaire Planetary cover BT20C-H2
3 Bague Ring BT20C-H3
4 Ecrou M8 Nut M8 BT20C-H4
5 Protection plexi Plexi protection Bt20c-H5
5.1 Grille mobile Protection grid BT20C-H5.1
5.2 Protection fixe Protection grid BT20C-H5.2
6 Roue dentée Gear BT20C-H6
7 Vis M8*15 Screw M8*15 BT20C-H7
8 Pignon planétaire Planetary pinion BT20C-H8
9 Roulement 6203 Bearing 6203 BT20C-H9
10 Roulement 6204 Bearing 6204 BT20C-H10
11 Joint 25*50*10 Gasket 25*50*10 BT20C-H11
12 Clavette 5*18 Key 5*18 BT20C-H12
13 Axe porte outil Tool axle BT20C-H13
14 Goupille Pin BT20C-H14
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN H
BT20C
CORRECTION - Aout. 2009
42
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

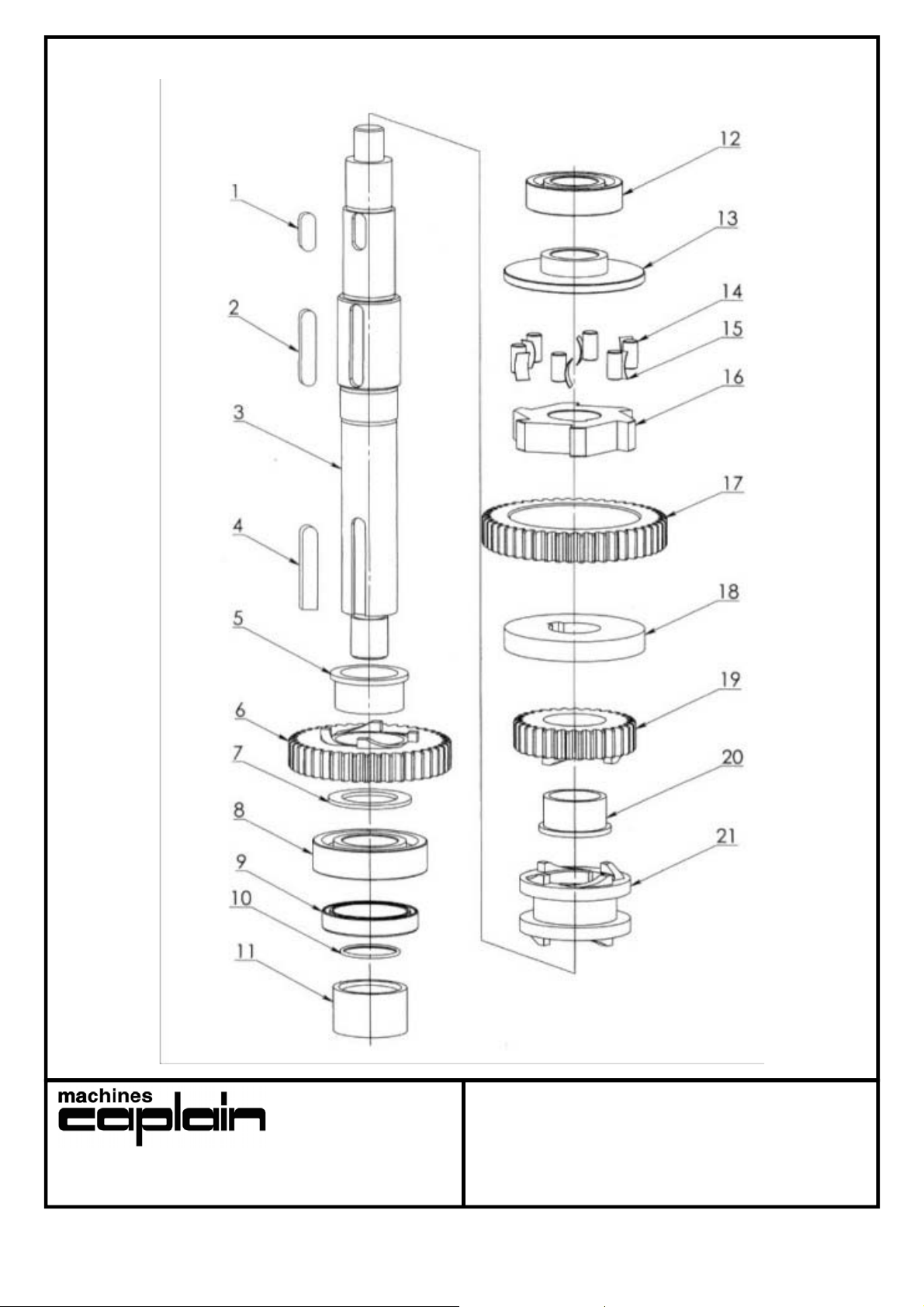

PLAN A
BT30C & BT40C
CORRECTION - Aout. 2009
43
N° Désignation Description Ref
Ref
1 Clavette 8*7*20 Key 8*7*20 BT30C-A1
2 Clavette 8*7*45 Key 8*7*45 BT30C-A2
3 Axe Axle BT30C-A3
4 Clavette 8*7*50 Key 8*7*50 BT30C-A4
5 Bague Ring BT30C-A5
6 Pignon Pinion BT30C-A6
7 Joint Gasket BT30C-A7
8 Roulement 6206 Bearing 6206 BT30C-A8
Joint 40*52*10 Gasket 40*52*10 BT30C-A9
9
10 Joint O 30*1.8 O gasket 30*1.8 BT30C-A10
11 Manchon Sleeve BT30C-A11
12 Roulement 6205 Bearing 6205 BT30C-A12
13 Couvercle Cover BT30C-A13
14 Butée Block stop
BT30C-A14
15 Ressort Spring BT30C-A15
16 Entretoise Cross-piece BT30C-A16
BT40C-A1
BT40C-A2
BT40C-A3
BT40C-A4
BT40C-A5
BT40C-A6
BT40C-A7
BT40C-A8
BT40C-A9
BT40C-A10
BT40C-A11
BT40C--A12
BT40C-A13
BT40C-A14
BT40C-A15
BT40C-A16
17 Roue dentée Gear BT30C-A17
18 BT30C-A18
19 Pignon Pinion BT30C-A19
20 Bague Ring BT30C-A20
21 Entretoise Cross-piece BT30C-A21
BT40C-A17
BT40C-A18
BT40C-A19
BT40C-A20
BT40C-A21
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN A
BT30C & BT40C
CORRECTION - Aout. 2009
44
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

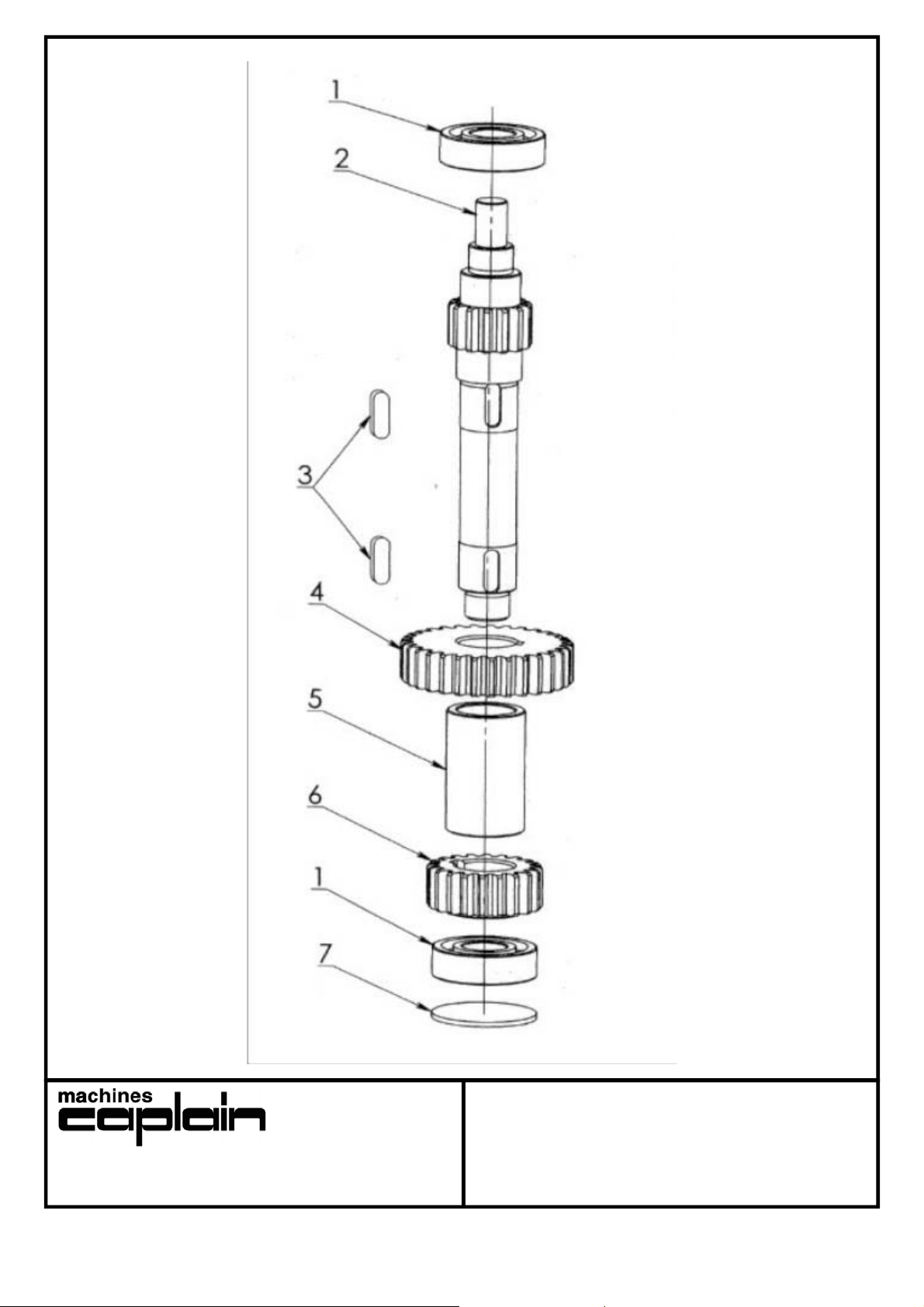

PLAN B
BT30C & BT40C
CORRECTION - Aout. 2009
45
N° Désignation Description Ref
Ref
1 Roulement 6203 Bearing 6203 BT30C-B1
2 Axe Axle BT30C-B2
3 Clavette 6*18 Key 6*18 BT30C-B3
4 Pignon Pinion BT30C-B4
5 Manchon Sleeve BT30C-B5
6 Pignon Pinion BT30C-B6
7 Joint Gasket BT30C-B7
BT40C-B1
BT40C-B2
BT40C-B3
BT40C-B4
BT40C-B5
BT40C-B6
BT40C-B7
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN B
BT30C & BT40C
CORRECTION - Aout. 2009
46
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN C
BT30C & BT40C
CORRECTION - Aout. 2009
47
N° Désignation Description Ref
Ref
1 Roulement 6204 Bearing 6204 BT30C-C1
2 Axe Axle BT30C-C2
3 Clavette 6*28 Key 6*28 BT30C-C3
4 Roulement 6203 Bearing 6203 BT30C-C4
5 Joint Gasket BT30C-C5
BT40C-C1
BT40C-C2
BT40C-C3
BT40C-C4
BT40C-C5
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN C
BT30C & BT40C
CORRECTION - Aout. 2009
48
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN D
BT30C & BT40C
CORRECTION - Aout. 2009
49
N° Désignation Description Ref
Ref
1 Axe Axle BT30C-D1
2 Fourchette Fork BT30C-D2
3 Ecrou Nut BT30C-D3
4 Ressort Spring BT30C-D4
5 Support Support BT30C-D5
BT40C-D1
BT40C-D2
BT40C-D3
BT40C-D4
BT40C-D5
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN D
BT30C & BT40C
CORRECTION - Aout. 2009
50
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN E
BT30C & BT40C
CORRECTION - Aout. 2009
51
N° Désignation Description Ref
1 Bouchon Tape BT43C-E1
Ref
BT40C-E1
2 Poignée Handle BT30C-E2
3 Vis M6*10 Screw M6*10 BT30C-E3
4 Vis M5*16 Screw M5*16 BT30C-E4
5 Entretoise Cross piece BT30C-E5
6 Joint O 36.5*1.8 O gasket 36.5*1.8 BT30C-E6
7 Ressort Spring BT30C-E7
8 Bille Ball BT30C-E8
Circlips Circlips BT30C-E9
9
10 Joint O 15*2.65 O gasket 15*2.65 BT30C-E10
11 Moyeu Hub BT30C-E11
12 Entretoise Cross-piece BT30C-E12
13 Goupille 3*25 Pin 3*25 BT30C-E13
BT40C-E2
BT40C-E3
BT40C-E4
BT40C-E5
BT40C-E6
BT40C-E7
BT40C-E8
BT40C-E9
BT40C-E10
BT40C-E11
BT40C-E12
BT40C-E13
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN E
BT30C & BT40C
CORRECTION - Aout. 2009
52
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN F
BT30C & BT40C
CORRECTION - Aout. 2009
53
N° Désignation Description Ref
1 Protection Safety covering switch BT30C-F1
Ref
BT40C-F1
2 Protection safety switch BT30C-F2
3 Protection safety switch BT30C-F3
4 courant alternatif contacteur AC contact device BT30C-F4
5 Interrupteur Switch BT30C-F5
6 Condensateur Condenser BT30C-F6
7 courant alternatif contacteur Ac contact device BT30C-F7
8 Relais minuterie Timer relay BT30C-F8
Support Support BT30C-F9
9
10 Vis Screw BT30C-F10
11 Bague Ring BT30C-F11
12 Ecrou Nut BT30C-F12
13 Berceau Arm BT30C-F13
14 Engrenage Gear
BT30C-F14
15 Roulement Bearing BT30C-F15
16 Clavette Key BT30C-F16
BT40C-F2
BT40C-F3
BT40C-F4
BT40C-F5
BT40C-F6
BT40C-F7
BT40C-F8
BT40C-F9
BT40C-F10
BT40C-F11
BT40C-F12
BT40C-F13
BT40C-F14
BT40C-F15
BT40C-F16
17 Axe Axle BT30C-F17
18 Ecrou Nut BT30C-F18
19 Engrenage Gear BT30C-F19
20 Clavette Key BT30C-F20
21 Axe poignée Handle axle BT30C-F21
22 Clavette Key BT30C-F22
23 Manivelle Handwheel BT30C-F23
24 Guide Guide BT30C-F24
Capuchon pied dessus
Top back foot protection BTxC-A11 BTxC-A11
BT40C-F17
BT40C-F18
BT40C-F19
BT40C-F20
BT40C-F21
BT40C-F22
BT40C-F23
BT40C-F24
arrière
Capuchon pied dessus avant Top front foot cap BTxC-A12 BTxC-A12
Protection pied dessous
Bottom back foot protection BTxC-A13 BTxC-A13
arrière
Protection pied dessous
Bottom front foot cap BTxC-A14 BTxC-A14
avant
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN F
BT30C & BT40C
CORRECTION - Aout. 2009
54
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN G
BT30C & BT40C
CORRECTION - Aout. 2009
55
N° Désignation Description Ref
1 Barre de levage Lifting bar BT30C-G1
Ref
BT40C-G1
2 Goupille 3*30 Pin 3*30 BT30C-G2
3 Ecrou M10 Nut M10 BT30C-G3
4 Rondelle Washer BT30C-G4
5 Ressort Spring BT30C-G5
6 Entretoise’ Cross-piece BT30C-G6
7 Entretoise Cross-piece BT30C-G7
8 Rondelle Washer BT30C-G8
Moyeu Hub BT30C-G9
9
10 Vie M6*25 Screw M6*25 BT30C-G10
11 Clavette 5*20 Key 5*20 BT30C-G11
12 Levier de levage Lifting lever BT30C-G12
BT40C-G2
BT40C-G3
BT40C-G4
BT40C-G5
BT40C-G6
BT40C-G7
BT40C-G8
BT40C-G9
BT40C-G10
BT40C-G11
BT40C-G12
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN G
BT30C & BT40C
CORRECTION - Aout. 2009
56
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN H
BT30C & BT40C
CORRECTION - Aout. 2009
57
N° Désignation Description Ref
1 Vis M6*25 Screw M6*25 BT30C-H1
Ref
BT40C-H1
2 Couvercle planétaire Planetary cover BT30C-H2
3 Bague Ring BT30C-H3
4 Ecrou M18 Nut M18 BT30C-H4
5 Grille mobile Protection grid BT30C-H5
6 Protection fixe Protection grid BT30C-H6
7 Roue dentée Gear BT30C-H7
8 Vis M8*15 Screw M8*15 BT30C-H8
Pignon planétaire Planetary pinion BT30C-H9
9
10 Roulement 6203 Bearing 6203 BT30C-H10
11 Roulement 6204 Bearing 6204 BT30C-H11
12 Joint 25*50*10 Gasket 25*50*10 BT30C-H12
13 Clavette 5*18 Key 5*18 BT30C-H13
14 Axe porte outil Tool axle
BT30C-H14
15 Goupille Pin BT30C-H15
BT40C-H2
BT40C-H3
BT40C-H4
BT40C-H5
BT40C-H6
BT40C-H7
BT40C-H8
BT40C-H9
BT40C-H10
BT40C-H11
BT40C-H12
BT40C-H13
BT40C-H14
BT40C-H15
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN H
BT30C & BT40C
CORRECTION - Aout. 2009
58
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN A
BT60C
CORRECTION - Aout. 2009
59
N° Désignation Description Ref
1 Rondelle Washer BT60C-A1
2 Couvercle Cover BT60C-A2
3 Roue dentée Pinion BT60C-A3
4 Butée Engager BT60C-A4
5 Arbre central Central shaft BT60C-A5
6 Bague Ring BT60C-A6
7 Pignon Pinion BT60C-A7
8 Joint Gasket BT60C-A8
9 Entretoise Cross-piece BT60C-A9
10 Rondelle Washer BT60C-A10
11 Pignon Pinion BT60C-A11
12 Bague Ring BT60C-A12
13 Joint 60*90*10 Gasket 60*90*10 BT60C-A13
14 Roulement 6210 Bearing 6210 BT60C-A14
15 Joint 50*80*10 Gasket BT60C-A15
16 Bague Ring BT60C-A16
17 Clavette 12*8*60 Key 12*8*60 BT60C-A17
18 Bague Ring BT60C-A18
19 Circlips Ø42*1.5 Circlips Ø42*1.5 BT60C-A19
20 Ecrou M4 Nut M4 BT60C-A20
21 BT60C-A21
22 Support Support BT60C-A22
23 Ressort Ø8*1*18 Spring Ø8*1*18 BT60C-A12
24 Vis M4*30 Screw M4*30 BT60C-A23
25 Roulement 6207 Bearing 6207 BT60C-A24
26 Joint Ø24 Gasket Ø24 BT60C-A25
27 Ecrou M24 Nut M24 BT60C-A26
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN A
BT60C
60
CORRECTION - Aout. 2009
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN B
BT60C
CORRECTION - Aout. 2009
61
N° Désignation Description Ref
1 Axe transmission Gear axle BT60C-B1
2 Roulement 80207 Bearing 80207 BT60C-B2
3 Bague Ring BT60C-B3
4 Pignon Pinion BT60C-B4
5 Baugue Ring BT60C-B5
6 Pignon Pinion BT60C-B6
7 Bague Ring BT60C-B7
8 Roue dentée Gear BT60C-B8
9 Bague Ring BT60C-B9
10 Roue dentée Gear BT60C-B10
11 Vis M10*20 Screw M10*20 BT60C-B11
12 Joint Gasket BT60C-B12
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN B
BT60C
CORRECTION - Aout. 2009
62
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN C
BT60C
CORRECTION - Aout. 2009
63
N° Désignation Description Ref
1 Ecrou Axe Nut BT60C-C1
2 Joint Gasket BT60C-C2
3 Axe Axle BT60C-C3
4 Ecrou Nut BT60C-C4
5 Ressort Spring BT60C-C5
6 Support ressort Spring support BT60C-C6
7 Fourchette Fork BT60C-C7
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN C
BT60C
CORRECTION - Aout. 2009
64
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN D
BT60C
CORRECTION - Aout. 2009
65
N° Désignation Description Ref
1 Vis Screw BT60C-D1
2 Couvercle Cover BT60C-D2
3 Bille acier Steel ball BT60C-D3
4 Ressort Spring BT60C-D4
5 Joint O O gasket BT60C-D5
6 Circlips Circlips BT60C-D6
7 Joint O O gasket BT60C-D7
8 Arbre Shaft BT60C-D8
9 Manchon outil Tool sleeve BT60C-D9
10 Goupille pin BT60C-D10
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN D
BT60C
CORRECTION - Aout. 2009
66
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

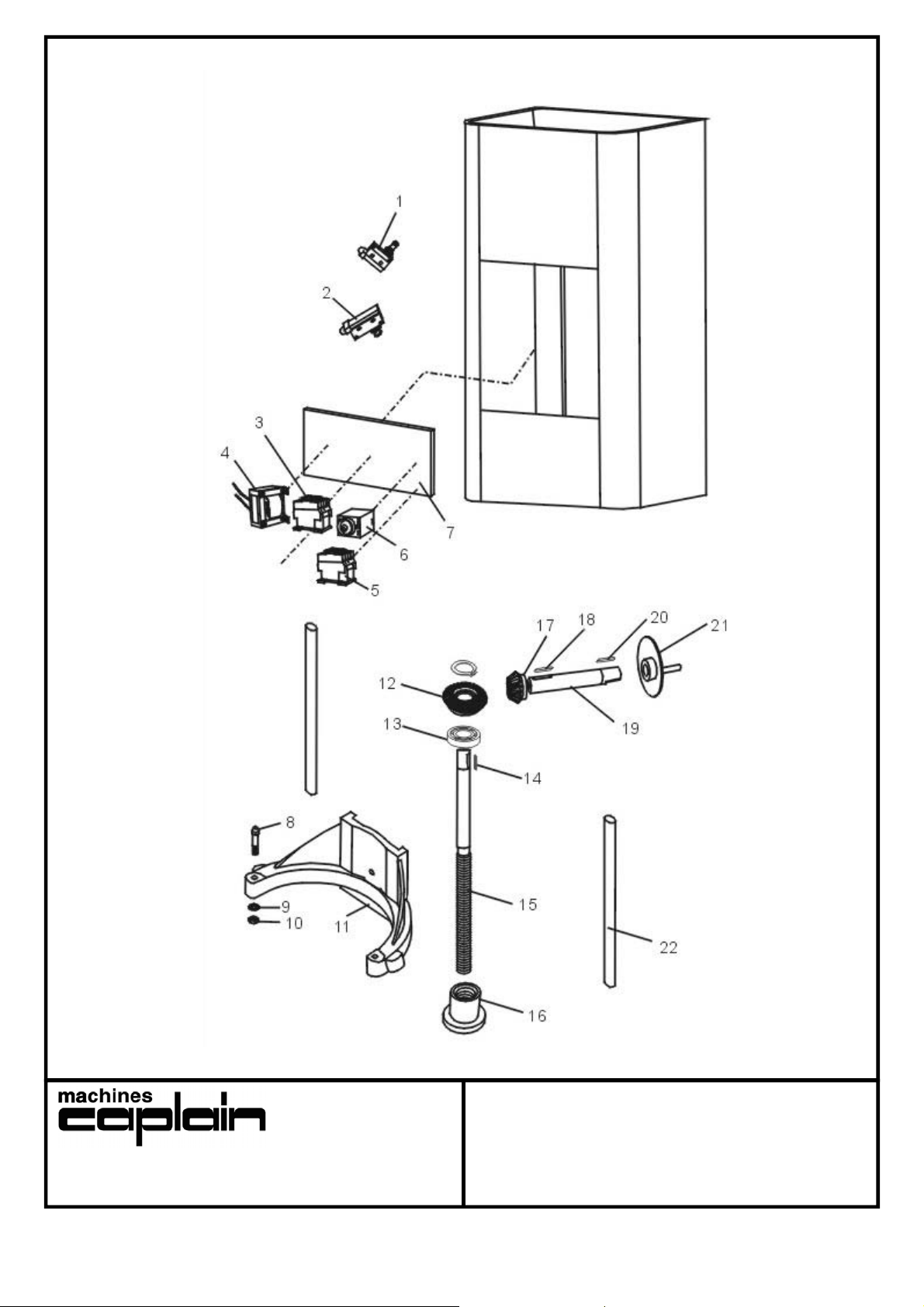

PLAN E
BT60C
CORRECTION - Aout. 2009
67
N° Désignation Description Ref
1 Protection Safety covering switch BT60C-E1
2 Protection safety switch BT60C-E2
3 courant alternatif contacteur AC contact device BT60C-E3
4 Interrupteur Switch BT60C-E4
5 courant alternatif contacteur Ac contact device BT60C-E5
6 Relais minuterie Timer relay BT60C-E6
7 Support Support BT60C-E7
8 Vis Screw BT60C-E8
9 Bague Ring BT60C-E9
10 Ecrou Nut BT60C-E10
11 Berceau de cuve Arm BT60C-E11
12 Engrenage Gear BT60C-E12
13 Roulement Bearing BT60C-E13
14 Clavette Key BT60C-E14
15 Axe Axle BT60C-E15
16 Ecrou Nut BT60C-E16
17 Engrenage Gear BT60C-E17
18 Clavette Key BT60C-E18
19 Arbre Shaft BT60C-E19
20 Clavette Key BT60C-E20
21 Support manivelle Handle supplort BT60C-E21
22 Guide berceau Arm guid BT60C-E22
Capuchon pied dessus arrière Top back foot protection BT60C-E23
Capuchon pied dessus avant Top front foot cap BT060C-E24
Protection pied dessous
arrière
Bottom back foot protection BT60C-E25
Protection pied dessous avant Bottom front foot cap BT60C-E26
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN E
BT60C
CORRECTION - Aout. 2009
68
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
PLAN F
BT60C
CORRECTION - Aout. 2009
69
N° Désignation Description Ref
1 Vis M6*16 Screw M6*16 BT60C-F1
2 Joint Gasket BT60C-F2
3 Rondelle Washer BT60C-F3
4 Poulie Pulley BT60C-F4
5 Vis M6*25 Screw M6*25 BT60C-F5
6 Roulement 6004 Bearing 6004 BT60C-F6
7 Entretoise Cross-piece BT60C-F7
8 Vis M4*14 Screw M4*14 BT60C-F8
9 Cage à roulement Bearing cover BT60C-F9
10 Axe transmission Transmission axle BT60C-F10
11 Clavette 5*12 Key 5*12 BT60C-F11
12 Pignon Pinion BT60C-F12
13 Circlips Circlips BT60C-F13
14 Carter Carter BT60C-F14
15 Bouchon Cover BT60C-F15
16 Ecrou M12 Nut M12 BT60C-F16
17 Joint Gasket BT60C-F17
18 Joint Gasket BT60C-F18
19 Engrenage Gear BT60C-F19
20 Clavette 8*12 Key 8*12 BT60C-F20
21 Pignon Pinion BT60C-F21
22 Joint Gasket BT60C-F22
23 Roulement 6005 Bearing 6005 BT60C-F23
24 Joint 30*45*10 Gasket 30*45*10 BT60C-F24
25 Engrenage Gear BT60C-F25
26 Bague Ring BT60C-F26
27 Clavette 6*25 Key 6*25 BT60C-F27
28 Arbre Shaft BT60C-F28
29 Clavette 6*28 Key 6*28 BT60C-F29
30 Axe Axle BT60C-F30
31 Poulie moteur Motor pulley BT60C-F31
32 Moteur Motor BT60C-F32
33 Bouton Button BT60C-F33
34 Bouton arrêt urgence Emergency stop button BT60C-F34
35 Poignée changement vitesse Speed handle BT60C-F35
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN F
BT60C
CORRECTION - Aout. 2009
70
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com

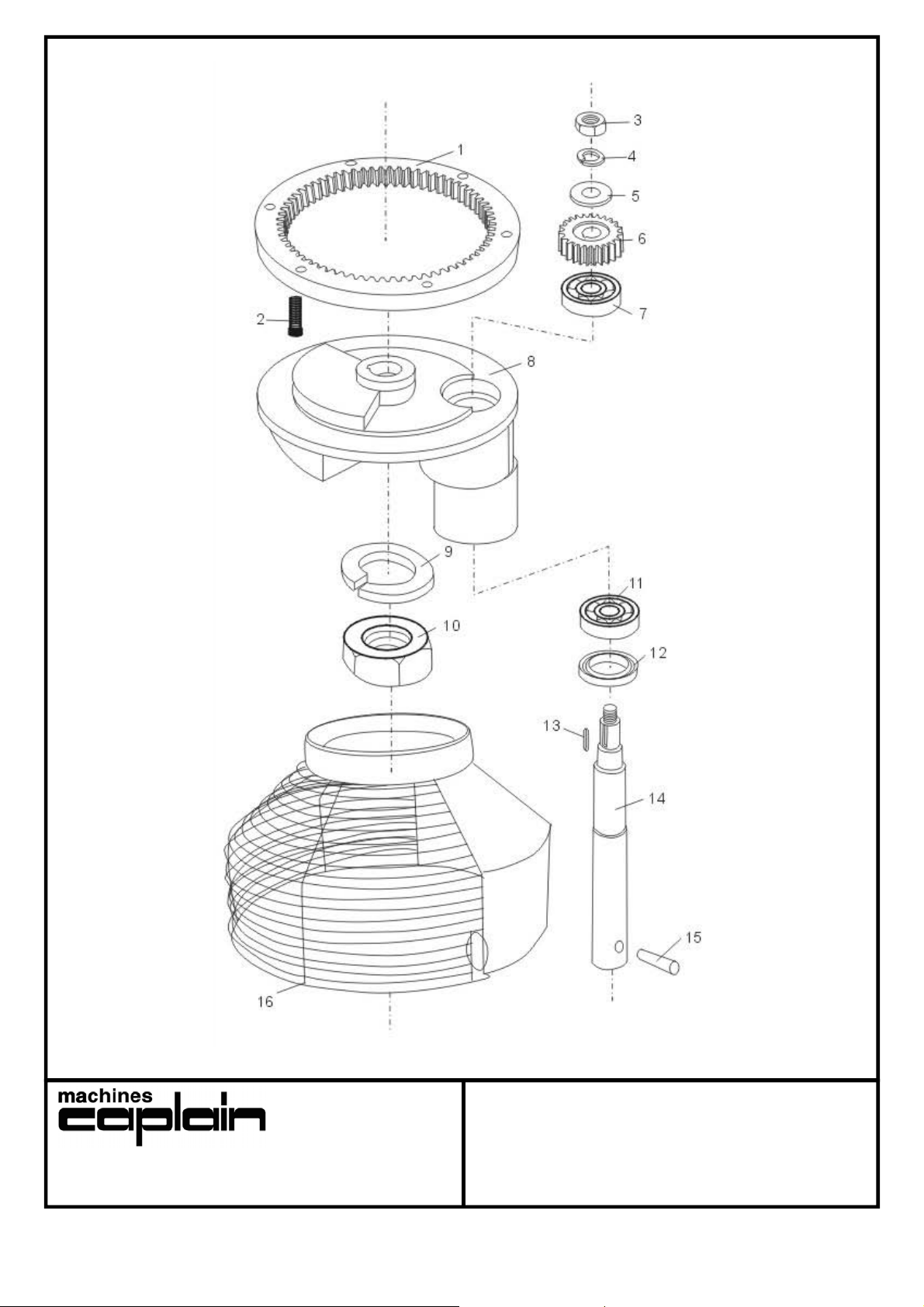

PLAN G
BT60C
CORRECTION - Aout. 2009
71
N° Désignation Description Ref
1 Roue dentée Pinion BT60C-G1
2 Vis M6*25 Screw M6*25 BT60C-G2
3 Ecrou M8 Nut M8 BT60C-G3
4 Joint Gasket BT60C-G4
5 Rondelle Washer BT60C-G5
6 Pignon planétaire Planetary gear BT60C-G6
7 Roulement 6204 Bearing 6204 BT60C-G7
8 Couvercle planétaire Planetary cover BT60C-G8
9 Bague Ring BT60C-G9
10 Ecrou M8 Nut M8 BT60C-G10
11 Roulement 6204 Bearing 6204 BT60C-G11
12 Joint 25*50*10 Gasket 25*50*10 BT60C-G12
13 Clavette 5*18 Key 5*18 BT60C-G13
14 Axe porte outil Axle BT60C-G14
15 Goupille Pin BT60C-G15
16 Grille mobile Protection grid BT60C-G16
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
SAV tel. + 33 1 60 02 20 11 - sav@caplainmachines.com
NOMENCLATURE PLAN G
BT60C
CORRECTION - Aout. 2009
72
Loading...
