Bedienungsanleitung
Owners Manual
R E F E R E N C E
pure music
Page 2
Sehr geehrter Kunde,
willkommen in der Canton-Familie und vielen Dank für Ihr
Vertrauen, das Sie uns mit dem Kauf dieser Lautsprecher
entgegenbringen. Sie haben sich für ein hochwertiges Lautsprecher-System entschieden und damit Ihren hohen Anspruch an
Klang- und Verarbeitungsqualität bewiesen.
Ihre Reference ist ein Lautsprecher, der in seiner Klasse neue
Maßstäbe setzt. Jedes Detail ist durchdacht, alle Komponenten
dieses Lautsprechers sind klanglich und technisch von höchster
Güte, so dass ein maximaler Musikgenuss und eine lange Lebensdauer garantiert sind.
Alle Lautsprecherchassis wurden hinsichtlich ihrer physikalischen
Eigenschaften und Werkstoffe optimiert. Dank spezieller
Simulationssoftware konnte eine bis dato nicht dagewesene
Perfektion erreicht werden. In der Entwicklung wurden Effekte
berechnet, die sich durch das Verändern der Geometrie und der
Materialien ergeben.
Bitte lesen Sie vor dem Aufstellen und Anschließen Ihrer Lautsprecher diese Bedienungsanleitung sorgfältig durch. Sie wird Ihnen
bei der optimalen Nutzung Ihrer Systeme helfen. Canton verfügt
über ein Vertriebsnetz in über 40 Ländern. Bei eventuellen Fragen
wird Ihnen dieses Team von erfahrenen Distributoren gemeinsam
mit dem autorisierten Fachhandel gerne weiterhelfen.
Viel Freude und lange Zufriedenheit mit Ihren Lautsprechern
wünscht das Canton-Team.
Dear customer,
welcome to the Canton family and thank you for the trust you
have invested in our products by purchasing these loudspeakers.
You have chosen a high quality loudspeaker system, showing
that you attach great importance to best workmanship and
sound reproduction quality.
With the Reference we have developed a loudspeaker that sets
new standards in its class. Every detail is meticulously thought-
out and all speaker components represent the utmost in acoustic
and technical quality, guaranteeing maximum listening pleasure
and long service life.

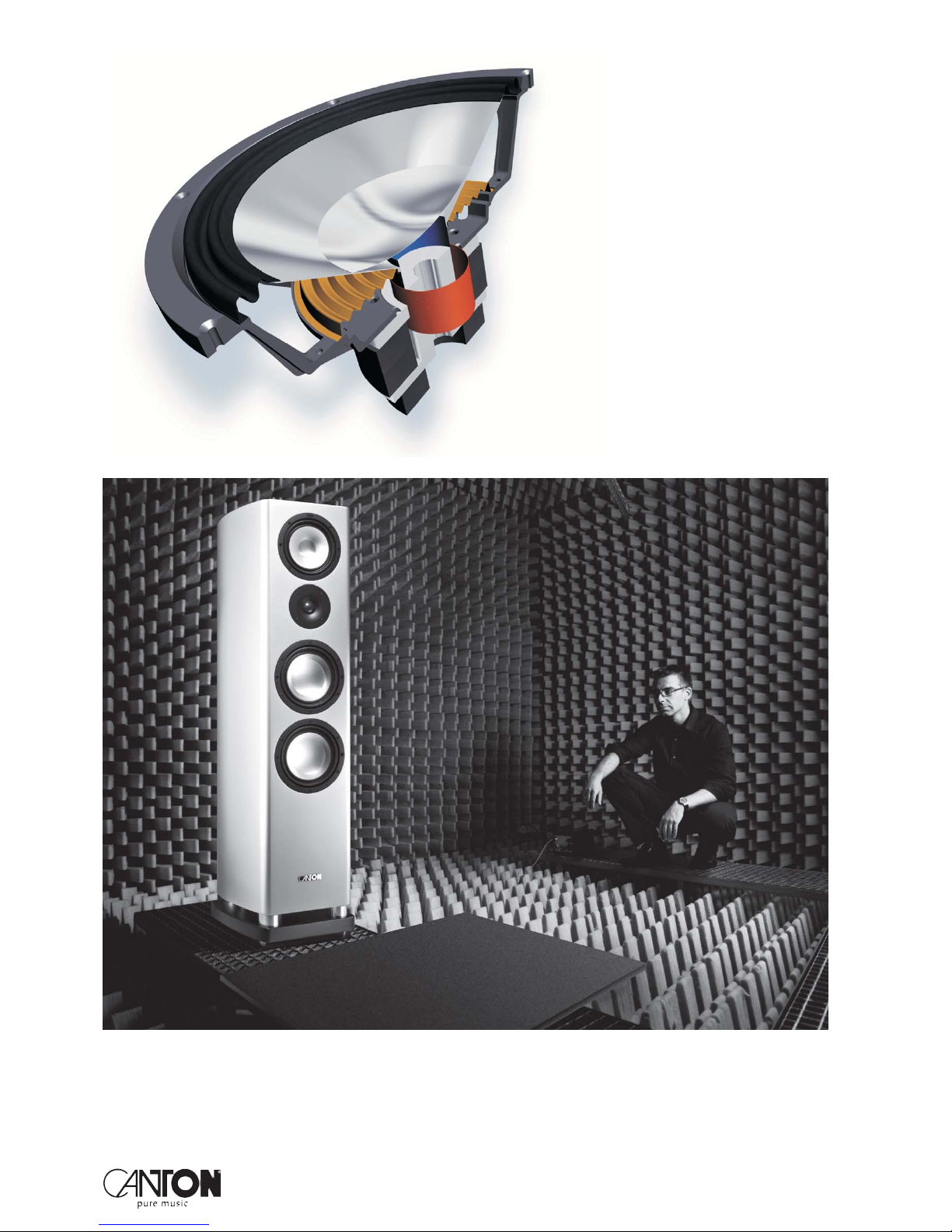

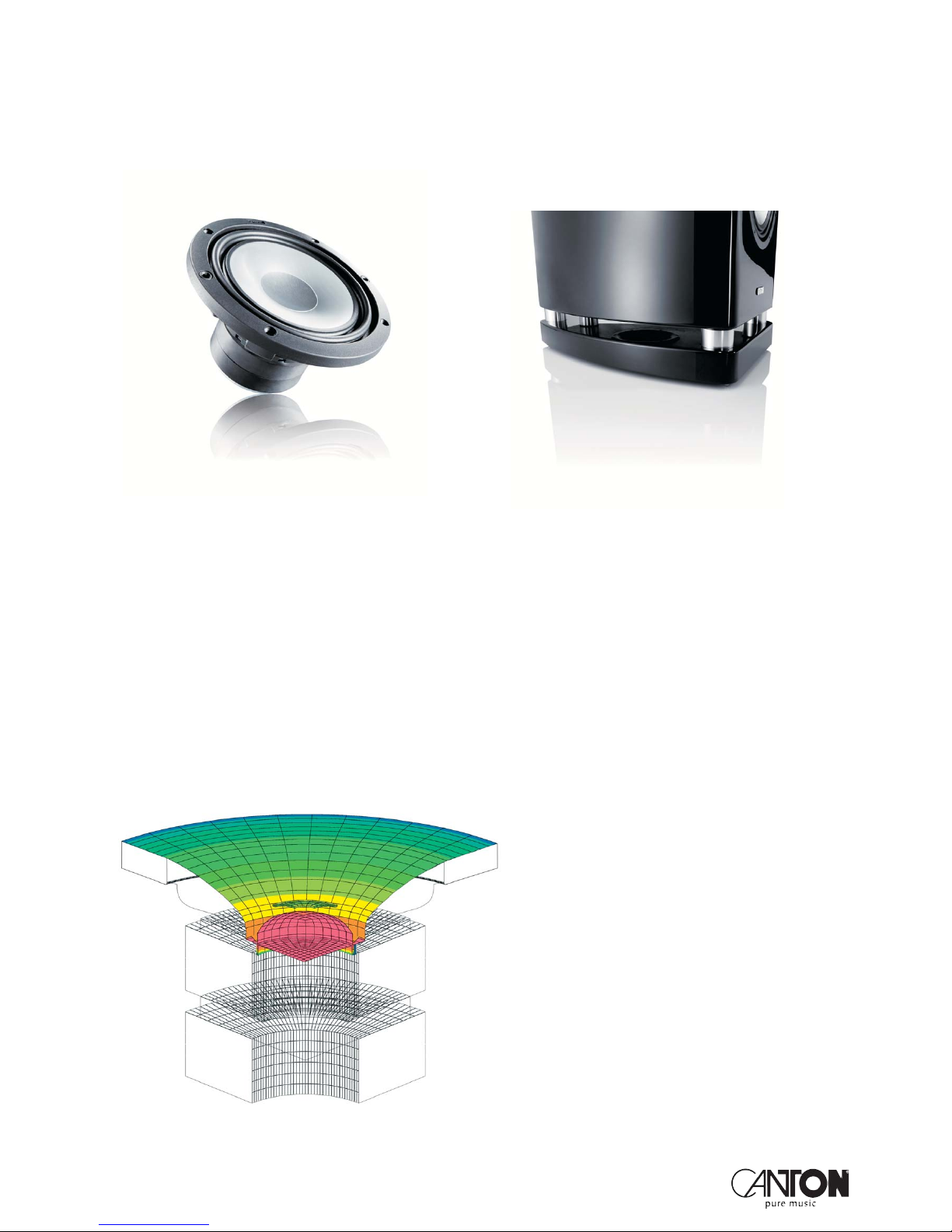

The physical properties and materials of all speaker drivers have
been optimized to reflect the latest state of the art. Thanks to
special simulation software, a previously unattainable degree of
perfection has been achieved. Integrated in the development
process were calculations of effects resulting from changes in
geometry and materials.
Please read this owners manual carefully before setting up the
loudspeakers. It will help you to optimize the performance of
your system. Canton maintains a network of dedicated
distributors in over 40 countries who will be able to help you
should you have any problems your dealer cannot resolve.
We at Canton wish you lots of pleasure and enjoyment with
your new Canton speakers.
Wählen Sie einen ebenen
Untergrund
Feuchtigkeit vermeiden Erschütterungen vermeiden Direkte Sonneneinstrahlung
vermeiden
Vor extremer Kälte schützen Gehäuse nicht öffnen Abstand zu Wärmequellen Zur Reinigung keine aggressi-
ven, alkoholhaltigen oder
scheuernden Mittel einsetzen
Choose a level surface Avoid moisture Avoid vibrations Avoid direct sunlight
Protect against extreme cold Do not open housing Keep away from heat
sources
Do not use aggressive,
alcohol-based or abrasive
cleaning agents
Maintenance
To enjoy your Canton loudspeakers as long as possible you have
to consider the following:
Allgemeine Pflegehinweise
Um möglichst lange Freude an Ihren Canton Lautsprechern zu
haben beachten Sie bitte folgendes:
Page 3
Anschließen der Lautsprecher
Wichtig! Bevor Sie die Lautsprecher an Ihren Verstärker
anschließen, schalten Sie diesen bitte aus.
Auf der Rückseite Ihrer Canton-Lautsprecher finden Sie das
Anschlussterminal. Über dieses Terminal wird Ihr Canton-Lautsprecher mit dem Verstärker verbunden.
Achten Sie beim Anschluss der Lautsprecher unbedingt auf die
richtige Polung. Plus an Plus und Minus an Minus. Sowohl die
Schraubklemmen der Lautsprecher (Pluspol = rot, Minuspol =
schwarz) als auch die Anschlüsse des Steuergerätes sind mit
entsprechenden Symbolen bzw. Farben gekennzeichnet. Zur
einfacheren Orientierung unterscheiden sich auch die Adern der
meisten Lautsprecherkabel durch Farbe, Form oder Aufdruck.
Unterschiedliche Polung zwischen dem linken und dem rechten
Kanal führen zu Klangverfälschungen.
Zum besseren Verständnis ziehen Sie bitte auch die Bedienungsanleitung Ihres Steuergerätes zurate.
Connecting the speakers
Important! Switch-off your amplifier before connecting the
speakers to it.
You will find the connector terminal on the rear of your Canton
speakers. This terminal is provided for connecting the Canton
speakers to the amplifier.
Important! Make sure that the polarity is correct. Plus to plus
and minus to minus. In order to make it easier to distinguish plus
(+) from minus (-) the screwclamps on the back of the loud-
speaker (plus = red, minus = black) as well as the screwclamps
of your amplifier or receiver differ in color or are marked with a
symbol. Also the two conductors of the loudspeaker cable differ
in color, form or marking.
Different polarity between the left and the right channel lead to
sound falsifications.
For a better understanding please check the operating
instructions of your controller.
Running-in period
To reach its maximum efficiency a loudspeaker needs a running-
in period of approx. 15-20 operation hours. In this time the
characteristics of all mechanical parts change until they reach
the values specified during the development of the loudspeaker,
i.e. the suspension of the chassis is affected more mobile and the
rendition quality positively.
Einspielphase
Um seine maximale Leistungsfähigkeit zu entwickeln benötigt ein
Lautsprecher eine Einlaufzeit von ca. 15-20 Betriebsstunden. In
dieser Zeit verändern sich die Eigenschaften aller mechanischen
Bauteile bis sie die bei der Entwicklung des Lautsprechers
festgelegten Werte erfüllt, d. h. die Aufhängung der Chassis wird
beweglicher und die Wiedergabequalität positiv beeinflusst.
General instructions for operation
Canton loudspeakers are suitable for operation with amplifiers
producing large power output, even if the amplifier power
output is greater than the load ratings specified in the technical
data for the Canton loudspeakers. Infact, loudspeakers are more
endangered by amplifiers with weak output power because the
so-called "clipping distortion" they produce when attempting to
produce more sound pressure by turning-up the volume and tone
controls boosts the mean power especially in the tweeters of the
speaker boxes and may destroy the tweeters. Therefore please
pay attention not to set volume levels leading to distortion –
turn down the volume level directly when necessary.
CAUTION: Floorstanding speakers have a high center of gravity
and may become unstable if rocked or improperly positioned.
Customer is responsible to prevent any accident.
Allgemeine Betriebshinweise
Canton-Lautsprecher sind für den Betrieb an Verstärkern mit
großer Ausgangsleistung geeignet, selbst wenn diese höher ist als
die in den technischen Daten des Canton-Lautsprechers angegebene Belastbarkeit. Tatsächlich geht eine Gefahr für den Lautsprecher eher von leistungsschwachen Verstärken aus, da sie bei
dem Versuch, durch Aufdrehen von Lautstärke- und Klangreglern
mehr Schalldruck zu erzeugen, übersteuert werden und durch
sogenanntes „Clipping“ Verzerrungen erzeugen, die insbesondere
die Hochtöner der Lautsprecher zerstören können. Bitte achten
Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen – und
drehen Sie gegebenenfalls direkt leiser.
ACHTUNG: Standlautsprecher haben einen hohen Schwerpunkt
und können bei unsachgemässer Aufstellung oder ruckartigen
Bewegungen leicht umfallen. Dies zu vermeiden liegt im
Verantwortungsbereich des Käufers.
Page 4
Bi-Wiring/Bi-Amping-Terminal
Die Lautsprecher der Reference-Serie bieten die Möglichkeit, den
Hoch-/Mitteltonbereich und den Bassbereich getrennt über zwei
Verstärker (Bi-Amping) oder zumindest über zwei getrennte
Anschlusskabel (Bi-Wiring) zu betreiben. Hierfür sind diese
Lautsprecher mit einem Doppelterminal ausgestattet. Das obere
Anschlussbuchsenpaar ist für den Hoch-/Mitteltonbereich, das
untere für den Tieftonbereich. Diese zwei Anschlusspaare sind für
den Normalbetrieb (mit einer einzigen Zuleitung) werksseitig mit
Kabelbrücken verbunden. Für den Bi-Wiring- (Abb. 1) und den BiAmping-Betrieb (Abb. 2) sind die Kabelbrücken unbedingt zu
entfernen, da ansonsten die angeschlossenen Verstärker beschädigt werden können. Dazu entfernen Sie die Schrauben und
ziehen die Metallbrücken nach vorne raus.
Bi-Wiring/Bi-Amping-Terminal
The loudspeakers of the Reference series are equipped such that
you can connect the tweeter/midrange chassis and the woofer
chassis separately to two respective amplifiers (bi-amping), or at
least via two separate connecting cables (bi-wiring). For this
purpose these speakers are fitted with a dual terminals set. The
upper pair of sockets is intended for the treble/midrange
frequencies, and the bottom pair for bass frequencies. These two
terminal pairs have been linked with jumpers in the factory for
normal operation with a single connecting cable. Remove the
jumpercables for bi-wiring operating mode (Fig. 1) and bi-
amping operating mode (Fig. 2), otherwise the connected
amplifieres might be damaged. For this purpose, release the
terminal screws and remove the jumpercables.
1 2
Anschluss-Terminal Reference
1.2 DC

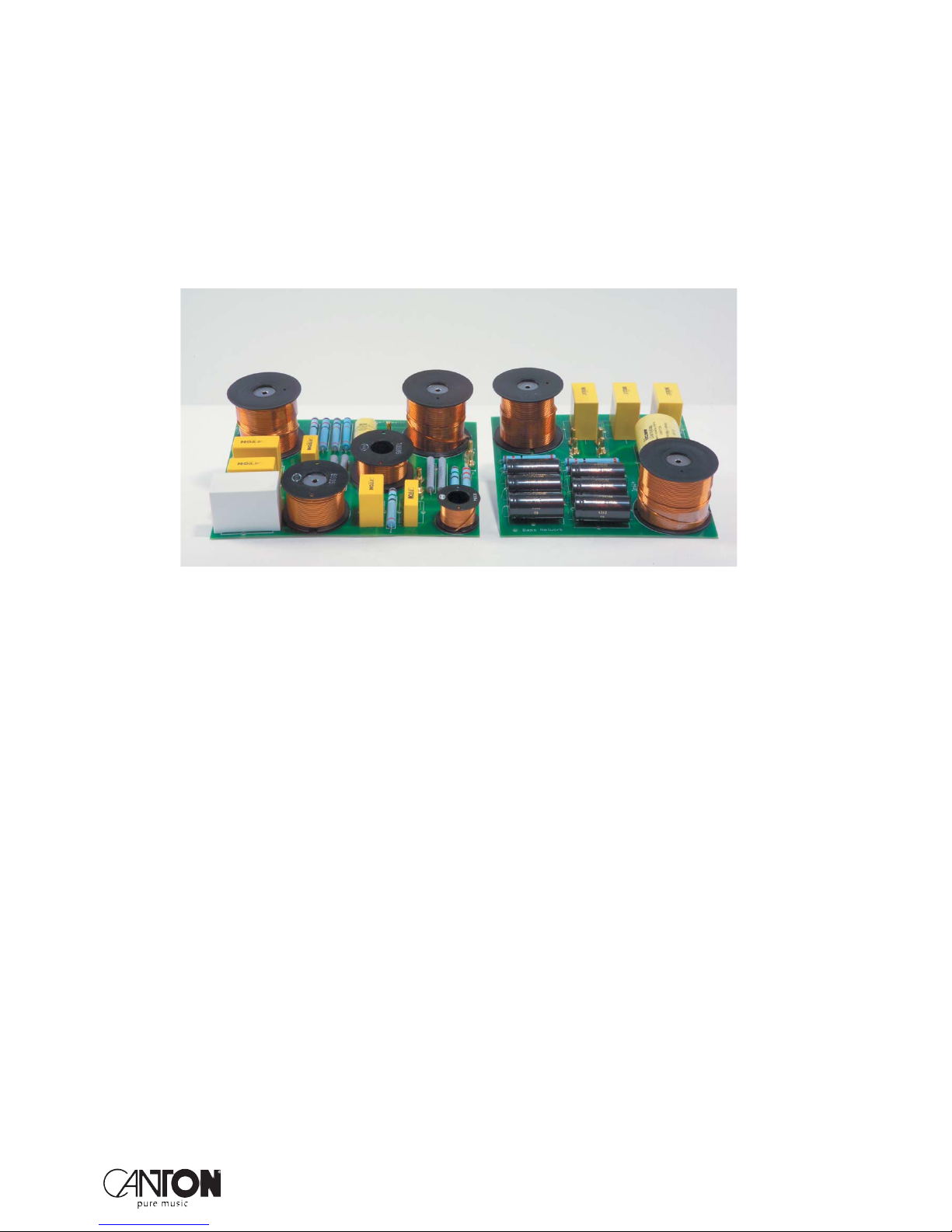

Um Interferenzen weitestgehend zu eliminieren, sind die Frequenzweichen der ReferenceLautsprecher in eine Hoch-/Mittel- und eine
Tieftoneinheit aufgeteilt und baulich
voneinander getrennt. Die hochwertige
Innenverkabelung mit vergoldetem Bi-Wiring-/
Bi-Amping-Terminal sorgt für die optimale
Signalübertragung. Die zusätzliche Hoch- und
Mitteltonanpassung ermöglicht bei der
Reference 1.2 DC die perfekte Abstimmung der
Lautsprecher auf die akustischen Gegebenheiten des Aufstellungsortes.
Zur Anpassung des Mittel- bzw. Hochtons
versetzten Sie durch Lösen der Sicherungsschrauben die Metallbrücke in die gewünschte
Position.
Connector - Terminal Reference
1.2 DC
To eliminate interference as much as possible,
the crossovers in Reference loudspeakers are
split into high/midrange and bass units and
physically separated. The high-quality internal
wiring with a gold-plated bi-wiring/bi-amping
terminal ensures optimal signal transmission. In
addition, tweeter and midrange adjustment
makes it possible for the Reference 1.2 DC
loudspeaker to be perfectly attuned to the
acoustic conditions in the room where it is
positioned.
You can adjust the midrange or the tweeter by
changing the postion of the metal bridges.
Therefore losen the screws and move the
metal bridges in the desired position.
Page 5
Aufstellungstipps
Ihre neue Reference bevorzugt einen Wandabstand von
20 cm bis 1 Meter und eine leichte Anwinklung von 0° bis 5° nach
innen. Entscheiden Sie selbst, welche Aufstellung Ihnen in punkto
Linearität und Abbildungstreue am besten gefällt.
Eine gute Orientierung für eine optimale Aufstellung Ihrer neuen
Lautsprecher ist das sogenannte „Stereo-Dreieck“ (Abb. 3). Dies
ergibt sich, wenn die Lautsprecher und Ihr gewohnter Hörplatz
die Eckpunkte eines gleichseitigen Dreiecks bilden.
Zur Entkopplung liegen Ihren Reference Lautsprechern selbstklebende Shockabsorber und Spikes bei. Diese können entweder
unter die Lautsprecher geklebt werden oder in die Gewindebohrungen in der Bodenplatte geschraubt werden (Abb. 4 und 5).
Positioning the speakers
The Reference needs a wall distance from 20 cm (7.9“) to
1 meter (3 feet) and an angle of 0° to 5° inwards. Decide for
yourself which position pleases you best.
The "stereo triangle" is a good rule of guidance for optimum
positioning of your new Canton speakers (Fig. 3). This means
that the best performance is usually obtained when the two
speakers and your favourite listening position lies at the corners
of an equilateral triangle.
For decoupling the speakers from the floor your Reference are
provided with self-adhesive rubber pucks and metal spikes.
Those can either be stuck underneath the speakers or screwed in
the tapped holes in the base plate of your Reference speaker
(Fig. 4 and 5).
Durch das Anheben bzw. Absenken des Mitteltons kann die
Wiedergabe in Puncto Ausgewogenheit des Klangbilds und
Volumenabbildung optimiert werden. Stimmen sollten ein
natürliches Klangbild und Größenabbildung aufweisen.
By rising or lowering the midrange level the balance of the
sound reproduction can be optimize. Voices should sound natural
and feel real.
3
4
5
Page 6
Äußeres Merkmal der Reference-Serie ist das massive, einem
neuen Konzept folgende Gehäuse aus Schichtholzlaminat. In
einem aufwändigen Verfahren unter Einwirkung von Wärme und
Druck werden die Gehäuse der Reference-Serie in ihre Form
gebracht. Der mehrlagige Sandwichaufbau und ein System von
computeroptimierten Innenverstrebungen verhindern klangverfälschende Resonanzen. Die äußere Form mit ihren großzügigen Radien minimiert Kantenbrechungen und unterstützt dabei
das Abstrahlverhalten des Lautsprechers.
Herzstück des Reference Hochtonsystems ist die formoptimierte
Hochtonkalotte mit einer Materialkomposition aus AluminiumOxyd-Keramik. Eingebettet in eine Transmission Front Plate mit
integrierter Schallführung sorgt sie für ein optimales Rundstrahlverhalten des Hochtöners bis 40.000 Hz. So kommen die
akustischen Vorteile der Tonformate SACD und DVD-Audio voll
zur Geltung.
Der Mitteltontreiber mit seinem eloxierten Aluminium-Konus
verfügt über eine spezielle Formgebung der Membran (Triple
Curved Cone). Ausgeprägte Materialresonanzen, die zwangsläufig zu einem höheren Klirrfaktor führen, werden dadurch nahezu
gänzlich eliminiert.
The cabinets of the Reference series have a complex design,
formed from multiple layers of wood, glued together with heat
and pressure. This multilayer sandwich construction creates a
very stiff cabinet, preventing unwanted cabinet resonance.
The heart of the Reference tweeter is the shape optimized cone
made out of aluminum-oxyd-ceramic. Centered in the tweeter’s
transmission front plate, Canton is significantly improving tweeter
performance. The new integrated wave-guide extends the
useable frequency bandwidth to 40,000 Hz. The extended
frequency response is particularly beneficial with high-resolution
formats such as SACD and DVD-Audio.
The cone of the midrange driver has a also special shape (Triple
Curved Cone) and is anodized. Material resonances, which lead
inevitably to a higher distortion factor, are almost completely
eliminated thereby.
Technische Details
Verantwortlich für die klanglich außergewöhnliche Perfektion ist
die Verwendung hochwertigster elektronischer Bauteile und die
Konstruktion der Weiche. So wurde, um Mikrofonie-Effekte zu
unterdrücken, die Leiterplatte der Frequenzweiche schwingungsgedämpft. Zum Einsatz kommen nur hochwertigste Komponenten. Ebenfalls in die Frequenzweiche integriert ist die von Canton
entwickelte DC-Technologie, die subsonische Schwingungen des
Tieftöners unterdrückt und die Bässe spürbar straffer und präziser
klingen lässt.
Technical details
Responsible for the system’s exceptional acoustic perfection are
the use of top-quality electronic components and the innovative
design of the crossover network. To suppress feedback effects,
the crossover network has been mounted so as to be insulated
against vibrations. Premium-quality components are used
exclusively. Likewise integrated into the crossover network is
the DC technology developed by Canton, which suppresses
subsonic vibrations of the woofer and delivers bass tones that
are perceptibly tauter and more precise.
Reference 3.2 DC
Page 7
Neben einer zukunftsweisenden Technologie zeichnet sich die
Reference Serie durch ein modernes Design aus. Hochwertigste
Materialien und die erstklassige Verarbeitung der Gehäuse
dokumentieren bei diesem Lautsprecher den Perfektionsanspruch
von Canton.
Die Reference Lautsprecher zeichnen sich durch ein natürliches
und absolut authentisches Klangbild aus. Wichtig für die Ausgewogenheit des Klangs ist die harmonische Verbindung aus
transparenten Höhen, lebendigen Mitten und einem absolut
präzisen, druckvollen Bass. Charakteristisch für diesen Lautsprecher
ist auch, dass der Bassbereich selbst bei Extrempegeln seine Kontur
behält und bis in die tiefsten Frequenzen hinein keinerlei Anzeichen
von Verzerrungen zeigt.
In addition to cutting-edge technology, the Reference features a
modern design, with the finest materials and first-class
craftsmanship of the enclosure documenting Canton’s
perfectionist credentials.
The Reference excels on its natural and utterly authentic acoustic
image. A vital factor for balance of the sound image is the
harmonious symbiosis of transparent highs, lively midranges and
an absolutely precise, impressive bass. Also characteristic of this
high-end speaker is that the bass range retains its contour even at
extreme listening levels with no signs of distortion whatsoever,
right down into the lowest frequencies.
In Computersimulationen wird mit der genauen Form der
Transmission Front Plate das Rundstrahlverhalten des Hochtöners
perfektioniert. In der Praxis bedeutet dies puren Musikgenuss.
With the aid of computer simulations, the tweeter dispersion is
improved with the precise shaping of the transmission front
plate.
Die von Canton entwickelte Wave-Sicke kommt bei den
Reference Mittel- und Tieftontreibern zum Einsatz. Hier werden
durch eine spezielle Geometrie der vorderen Membranaufhängung unerwünschte Resonanzen und Taumelbewegungen des Schwingsystems auf ein Minimum reduziert.
Der lineare Hub und damit der Endschalldruck der Systeme
werden auf ein Maximum gesteigert.
Canton’s new developed wave surround is used with the
Reference midrange and woofer systems. This unique, multi-
curved wave shape doubles the excursion capabilities and
reduces resonance of our midrange and woofers for better
frequency response and higher output levels - with lower
distortion.
Page 8
Immer besser werden ist bei uns mehr als eine Floskel. Es ist die
konsequnte Umsetzung von pure music. Wir möchten unsere
Kunden zu jedem Zeitpunkt das Optimum bieten. Hierfür sorgt
unser erfahrenes Entwicklungs-Team mit modernsten SimulationsTechnologien und Messverfahren. Um die Ideen anschließend auf
Herz und Nieren zu prüfen, nutzen wir unseren schalltoten Raum.
Always room for improvement is more than just a cliché for us -
it is the consistent transformation of pure music. We want to
offer our customers the very best at all stages. To do this, our
experienced development team uses the most technologically
advanced simulation technologies and measuring systems. We
use our anechoic chamber to put our ideas to the acid test.
Querschnitt durch ein Reference Tieftonsystem.
Äußeres Merkmal der neuen Technologie ist die
vordere Membranaufhängung in Wavegeometrie.
Sie bietet mehr Hub und klareren Klang gegenüber
herkömmlichen Systemen.
The cone, motor system and the wave surround of
the Reference woofers are totally new. This
technology offers considerable advantages over
conventional membrane suspensions. These new
drivers offer higher output levels at even lower
levels of distortion.
Page 9
Vom guten Ton
Musik ist mehr als eine Kombination von Tönen und Klängen. Sie
ist ein Gesamtwerk mit einer eigenen Aura - geschaffen für den
Augenblick.
Die Entwicklung der Technik ermöglichte das Konservieren und
Wiederholen von Musik, deren innerstes Wesen und Faszination
dabei lange Zeit vergessen worden sind.
Die Lautsprecher der Reference-Serie geben der Musik einen Teil
ihres Zaubers zurück. Sie bringen sie wieder dichter an das LiveErleben heran - Gänsehaut inklusive.
Cultivated Refinement
Music is more than a combination of sounds and audio. It is a
complete work with its own distinct character – created for the
moment.
Technology has made it possible to record and replay music in
many formats, but the true character and magic of music is often
overlooked.
The loudspeakers in the Reference series restore some of music’s
magic, bringing you closer to a live experience – goose bumps
and all.
Ihr/yours
Dipl.-Ing. Frank Göbl
Entwicklungsleiter
Head of Research & Development
Lautsprecher sind Grenzgänger. Sie agieren in elektronischen,
mechanischen und akustischen Dimensionen. Dabei müssen sie
klangliche und optische Anforderungen gleichermaßen erfüllen.
Die Entwicklung des Klangbildes der Reference-Lautsprecher war
zunächst ein analytischer Prozess. Mit Computersimulationen und
wissenschaftlichen Auswertungen wurde jede einzelne Komponente isoliert und im Gesamtwirken betrachtet und optimiert.
Das Ergebnis wurde in einem Prototyp zusammengeführt.
Anschließend begann das Feintuning. In intensiven Hörsitzungen
wurden Komponenten so lange perfektioniert und überarbeitet,
bis sie dem Urteil der erfahrenen Ohren standhielten.
Das Design der Lautsprecher wurde parallel entwickelt. Feinste
Technologien verlangen einen Auftritt, der diesen gerecht wird,
und Fertigungsverfahren, wie sie sonst im Instrumentenbau zu
finden sind.
The design of loudspeakers crosses many borders. They operate
in electronic, mechanical and acoustic dimensions, as well as
meet visual requirements. The process involved in developing
the Reference loudspeakers was initially analytical. Using
computer simulations and scientific analysis, each individual
component was isolated, examined and optimized for overall
performance.
The result produced a prototype. Then the process of fine tuning
began. Countless test listening sessions were held, and necessary
adjustments to components were made until the loudspeakers
were able to stand up to rigorous scrutiny.
The cabinet design of the loudspeakers was also developed at
the same time. The Reference series requires compatible cabinet
design as well as stateof-the-art production procedures, some of
which are used in the manufacturing of instruments.
Page 10
In addition to guarantee rights under statutory law, Canton grants
a five-year warranty on the Reference speakers. After registering
online your Reference speakers directly through Canton, the
warranty will be extended from five to ten years. The warranty
period commences on date of purchase and applies only to the
initial purchaser. Not covered by the warranty are transport damage
and damage caused by improper handling/use. The claim period
shall not be extended by the replacement of parts or components
within the term of the warranty. This warranty extends to all
Reference units purchased from an Authorized Canton Reference
Dealer. In event of guarantee claim please contact the dealer, or
the Canton Customer Service Department directly.
Warranty
1
2
3
5
Reference 1.2 DC
1) Mitteltonchassis: 2 x 180 mm Aluminium Membran mit Wave-Sicke
2) Hochtonchassis: 25 mm Alu-Keramik-Oxyd Kalotte,
schwingungsgedämpft
3) Tieftonchassis: 2 x 310 mm Aluminium-Membran mit Wave Sicke
4) Gehäuse: 4-Kammersystem in asymmetrischem Aufbau
5) Intergrierter Lautsprecherfuß mit Schock Absorbern
1) Midrange: 2 x 180 mm (7“) aluminum membrane with „Wave“ surround
2) Tweeter: 25 mm (1“) aluminum-ceramic-oxyd dome,
vibration-damped
3) Woofer: 2 x 310 mm (12“) aluminum membrane with „Wave“ surround
4) Enclosure: 4-chamber system in asymmetric design
5) Integrated loudspeaker base plate with shock absorbers
3
4
1
Über die gesetzlich vorgeschriebene Gewährleistung hinaus übernimmt Canton für die Reference Lautsprecher eine Garantie von
fünf Jahren. Durch die Onlineregistrierung direkt bei Canton kann
die Garantiezeit um weitere fünf, auf zehn Jahre verlängert werden. Die Garantiezeit beginnt mit dem Kauf und gilt nur für den
Erstkäufer. Ausgeschlossen sind Transportschäden und Schäden, die
durch unsachgemäßen Gebrauch verursacht wurden. Der
Anspruch verlängert sich nicht durch den Austausch von Bauteilen
innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher der
Reference-Serie, die bei einem autorisierten Canton Reference
Händler gekauft wurden. Wenden Sie sich im Schadensfall
bitte an ihn oder direkt an den Canton Service.
Garantie
Page 11
○○○○○○○○○○○○○○
Typ
○○○○○○○○○○○○○○
Prinzip
○○○○○○○○○○○○○○
Impedanz
○○○○○○○○○○○○○○
Nenn-/Musikbelastbarkkeit
○○○○○○○○○○○○○○
SPL (1 W in 1 m)
○○○○○○○○○○○○○○
Übertragungsbereich
○○○○○○○○○○○○○○
Übergangsfrequenz
○○○○○○○○○○○○○○
Tieftonchassis
○○○○○○○○○○○○○○
Mitteltonchassis
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Hochtonchassis
○○○○○○○○○○○○○○
Abmessungen
○○○○○○○○○○○○○○
Gewicht
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Besonderheiten
○○○○○○○○○○○○○○○
High-End-Standlautsprecher
○○○○○○○○○○○○○○○
3 1/2-Wege, Bassreflexsystem
○○○○○○○○○○○○○○○
4...8 Ohm
○○○○○○○○○○○○○○○
500/900 Watt
○○○○○○○○○○○○○○○
89,5 dB
○○○○○○○○○○○○○○○
18...40.000 Hz
○○○○○○○○○○○○○○○
180/400/2.800 Hz
○○○○○○○○○○○○○○○
2 x 310 mm, Aluminium (Wave-Sicke)
○○○○○○○○○○○○○○○
2 x 180 mm, Aluminium
○○○○○○○○○○○○○○○
(TCC Technologie + Wave Sicke)
○○○○○○○○○○○○○○○
25 mm, Alu-Keramik-Oxyd
○○○○○○○○○○○○○○○
42 x 143 x 58,5 cm
○○○○○○○○○○○○○○○
96 kg
○○○○○○○○○○○○○○○
Kirsch-Furnier „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack schwarz „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack silber „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack weiß „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
DC-Technologie,
○○○○○○○○○○○○○○○
Vergoldetes Bi-Wiring/
○○○○○○○○○○○○○○○
Bi-Amping-Anschlussfeld,
○○○○○○○○○○○○○○○
Integrierter Lautsprecherfuss
Reference 1.2 DC Reference 1.2 DC
○○○○○○○○○○○○○○
Designed as
○○○○○○○○○○○○○○
Engineering principle
○○○○○○○○○○○○○○
Impedance
○○○○○○○○○○○○○○
Nominal/Music Power Handling
○○○○○○○○○○○○○○
SPL (1 W at 1 m)
○○○○○○○○○○○○○○
Frequency Response
○○○○○○○○○○○○○○
Crossover Frequency
○○○○○○○○○○○○○○
Woofer
○○○○○○○○○○○○○○
Midrange
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Tweeter
○○○○○○○○○○○○○○
Dimensions
○○○○○○○○○○○○○○
Weight
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Special features
○○○○○○○○○○○○○○○
High-end-floorstanding speaker
○○○○○○○○○○○○○○○
3 1/2-way-bass reflex system
○○○○○○○○○○○○○○○
4...8 ohms
○○○○○○○○○○○○○○○
500/900 watts
○○○○○○○○○○○○○○○
89,5 dB
○○○○○○○○○○○○○○○
18...40.000 Hz
○○○○○○○○○○○○○○○
180/400/2.800 Hz
○○○○○○○○○○○○○○○
2 x 310 mm (12"), aluminum
○○○○○○○○○○○○○○○
2 x 180 mm (7“), aluminum
○○○○○○○○○○○○○○○
(TCC Technology + Wave Surround)
○○○○○○○○○○○○○○○
25 mm (1“), aluminum-ceramic-oxyd
○○○○○○○○○○○○○○○
16.5" x 56.3" x 22.9"
○○○○○○○○○○○○○○○
96 kg
○○○○○○○○○○○○○○○
Cherry veneer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Black lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Silver lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
White lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
DC-technology
○○○○○○○○○○○○○○○
Gold-plated bi-wiring/
○○○○○○○○○○○○○○○
bi-amping connection field
○○○○○○○○○○○○○○○
integrated speaker base
Technische Daten
Technical data
Page 12
1
2
3
5
Reference 3.2 DC
1) Mitteltonchassis: 180 mm Aluminium Membran mit Wave-Sicke
2) Hochtonchassis: 25 mm Alu-Keramik-Oxyd Kalotte,
schwingungsgedämpft
3) Tieftonchassis: 2 x 220 mm Aluminium-Membran mit Wave Sicke
4) Gehäuse: 2-Kammersystem in asymmetrischem Aufbau
5) Intergrierter Lautsprecherfuß mit Schock Absorbern
1) Midrange: 180 mm (7“) aluminum membrane with „Wave“ surround
2) Tweeter: 25 mm (1“) aluminum-ceramic-oxyd dome,
vibration-damped
3) Woofer: 2 x 220 mm (10“) aluminum membrane with „Wave“ surround
4) Enclosure: 2-chamber system in asymmetric design
5) Integrated loudspeaker base plate with shock absorbers
3
4
Vento Reference 5.2 DC
6) Mitteltonchassis: 180 mm Aluminium Membran mit Wave-Sicke
7) Hochtonchassis: 25 mm Alu-Keramik-Oxyd Kalotte,
schwingungsgedämpft
8) Tieftonchassis: 200 mm Aluminium-Membran mit Wave Sicke
9) Gehäuse: 2-Kammersystem in asymmetrischem Aufbau
10) Intergrierter Lautsprecherfuß mit Schock Absorbern
6) Midrange: 180 mm (7“) aluminum membrane with „Wave“ surround
7) Tweeter: 25 mm (1“) aluminum-ceramic-oxyd dome,
vibration-damped
8) Woofer: 200 mm (8“) aluminum membrane with „Wave“ surround
9) Enclosure: 2-chamber system in asymmetric design
10) Integrated loudspeaker base plate with shock absorbers
6
7
8
8
9
10
Page 13
○○○○○○○○○○○○○○
Typ
○○○○○○○○○○○○○○
Prinzip
○○○○○○○○○○○○○○
Impedanz
○○○○○○○○○○○○○○
Nenn-/Musikbelastbarkkeit
○○○○○○○○○○○○○○
SPL (1 W in 1 m)
○○○○○○○○○○○○○○
Übertragungsbereich
○○○○○○○○○○○○○○
Übergangsfrequenz
○○○○○○○○○○○○○○
Tieftonchassis
○○○○○○○○○○○○○○
Mitteltonchassis
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Hochtonchassis
○○○○○○○○○○○○○○
Abmessungen
○○○○○○○○○○○○○○
Gewicht
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Besonderheiten
○○○○○○○○○○○○○○○
High-End-Standlautsprecher
○○○○○○○○○○○○○○○
3-Wege, Bassreflexsystem
○○○○○○○○○○○○○○○
4...8 Ohm
○○○○○○○○○○○○○○○
350/600 Watt
○○○○○○○○○○○○○○○
89 dB
○○○○○○○○○○○○○○○
18...40.000 Hz
○○○○○○○○○○○○○○○
200/2.800 Hz
○○○○○○○○○○○○○○○
2 x 220 mm, Aluminium (Wave-Sicke)
○○○○○○○○○○○○○○○
180 mm, Aluminium
○○○○○○○○○○○○○○○
(TCC Technologie + Wave Sicke)
○○○○○○○○○○○○○○○
25 mm, Alu-Keramik-Oxyd
○○○○○○○○○○○○○○○
29,5 x 115 x 40 cm
○○○○○○○○○○○○○○○
45 kg
○○○○○○○○○○○○○○○
Kirsch-Furnier „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack schwarz „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack silber „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
Lack weiß „Piano-finish“
○○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○○
DC-Technologie,
○○○○○○○○○○○○○○○
Vergoldetes Bi-Wiring/
○○○○○○○○○○○○○○○
Bi-Amping-Anschlussfeld,
○○○○○○○○○○○○○○○
Integrierter Lautsprecherfuss
Reference 3.2 DC Reference 3.2 DC
○○○○○○○○○○○○○○
Designed as
○○○○○○○○○○○○○○
Engineering principle
○○○○○○○○○○○○○○
Impedance
○○○○○○○○○○○○○○
Nominal/Music Power Handling
○○○○○○○○○○○○○○
SPL (1 W at 1 m)
○○○○○○○○○○○○○○
Frequency Response
○○○○○○○○○○○○○○
Crossover Frequency
○○○○○○○○○○○○○○
Woofer
○○○○○○○○○○○○○○
Midrange
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Tweeter
○○○○○○○○○○○○○○
Dimensions
○○○○○○○○○○○○○○
Weight
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Special features
○○○○○○○○○○○○○○○
High-end-floorstanding speaker
○○○○○○○○○○○○○○○
3-way-bass reflex system
○○○○○○○○○○○○○○○
4...8 ohms
○○○○○○○○○○○○○○○
350/600 watts
○○○○○○○○○○○○○○○
89 dB
○○○○○○○○○○○○○○○
18...40.000 Hz
○○○○○○○○○○○○○○○
200/2.800 Hz
○○○○○○○○○○○○○○○
2 x 220 mm (9"), aluminum
○○○○○○○○○○○○○○○
180 mm (7“) aluminum
○○○○○○○○○○○○○○○
(TCC Technology + Wave Surround)
○○○○○○○○○○○○○○○
25 mm (1“), aluminum-ceramic-oxyd
○○○○○○○○○○○○○○○
11.6" x 45.3" x 15.8"
○○○○○○○○○○○○○○○
45 kg
○○○○○○○○○○○○○○○
Cherry veneer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Black lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Silver lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
White lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
DC-technology
○○○○○○○○○○○○○○○
Gold-plated bi-wiring/
○○○○○○○○○○○○○○○
bi-amping connection field
○○○○○○○○○○○○○○○
integrated speaker base
Technische Daten
○○○○○○○○○○○○○○
Typ
○○○○○○○○○○○○○○
Prinzip
○○○○○○○○○○○○○○
Impedanz
○○○○○○○○○○○○○○
Nenn-/Musikbelastbarkkeit
○○○○○○○○○○○○○○
SPL (1 W in 1 m)
○○○○○○○○○○○○○○
Übertragungsbereich
○○○○○○○○○○○○○○
Übergangsfrequenz
○○○○○○○○○○○○○○
Tieftonchassis
○○○○○○○○○○○○○○
Mitteltonchassis
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Hochtonchassis
○○○○○○○○○○○○○○
Abmessungen
○○○○○○○○○○○○○○
Gewicht
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Besonderheiten
○○○○○○○○○○○○○○
High-End-Standlautsprecher
○○○○○○○○○○○○○○
3-Wege, Bassreflexsystem
○○○○○○○○○○○○○○
4...8 Ohm
○○○○○○○○○○○○○○
280/440 Watt
○○○○○○○○○○○○○○
88,5 dB
○○○○○○○○○○○○○○
20...40.000 Hz
○○○○○○○○○○○○○○
280/3.000 Hz
○○○○○○○○○○○○○○
2 x 200 mm, Aluminium
○○○○○○○○○○○○○○
180 mm, Aluminium
○○○○○○○○○○○○○○
(TCC Technologie + Wave Sicke)
○○○○○○○○○○○○○○
25 mm, Alu-Keramik-Oxyd
○○○○○○○○○○○○○○
26,5 x 110 x 36 cm
○○○○○○○○○○○○○○
30 kg
○○○○○○○○○○○○○○
Kirsch-Furnier „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack schwarz „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack silber „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack weiß „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
DC-Technologie,
○○○○○○○○○○○○○○
Vergoldetes Bi-Wiring/
○○○○○○○○○○○○○○
Bi-Amping-Anschlussfeld
○○○○○○○○○○○○○○
Integrierter Lautsprecherfuss
Vento Reference 5.2 DC Vento Reference 5.2 DC
○○○○○○○○○○○○○○
Designed as
○○○○○○○○○○○○○○
Engineering principle
○○○○○○○○○○○○○○
Impedance
○○○○○○○○○○○○○○
Nominal/Music Power Handling
○○○○○○○○○○○○○○
SPL (1 W at 1 m)
○○○○○○○○○○○○○○
Frequency Response
○○○○○○○○○○○○○○
Crossover Frequency
○○○○○○○○○○○○○○
Woofer
○○○○○○○○○○○○○○
Midrange
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Tweeter
○○○○○○○○○○○○○○
Dimensions
○○○○○○○○○○○○○○
Weight
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Special features
○○○○○○○○○○○○○○○
High-end-floorstanding speaker
○○○○○○○○○○○○○○○
3-way-bass reflex system
○○○○○○○○○○○○○○○
4...8 ohms
○○○○○○○○○○○○○○○
280/440 watts
○○○○○○○○○○○○○○○
88,5 dB
○○○○○○○○○○○○○○○
20...40.000 Hz
○○○○○○○○○○○○○○○
280/ 3.000 Hz
○○○○○○○○○○○○○○○
2 x 200 mm (8"), aluminum
○○○○○○○○○○○○○○○
180 mm (7“) aluminum
○○○○○○○○○○○○○○○
(TCC Technology + Wave Surround)
○○○○○○○○○○○○○○○
25 mm (1“), aluminum-ceramic-oxyd
○○○○○○○○○○○○○○○
10.4" x 43.3" x 14.2"
○○○○○○○○○○○○○○○
30 kg
○○○○○○○○○○○○○○○
Cherry veneer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Black lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Silver lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
White lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
DC-technology
○○○○○○○○○○○○○○○
Gold-plated bi-wiring/
○○○○○○○○○○○○○○○
bi-amping connection field
○○○○○○○○○○○○○○○
integrated speaker base
Technical data
Page 14
1
2
3
3
Vento Reference 7.2 DC
1) Mitteltonchassis: 180 mm Aluminium Membran mit Wave-Sicke
2) Hochtonchassis: 25 mm Alu-Keramik-Oxyd Kalotte,
schwingungsgedämpft
3) Tieftonchassis: 180 mm Aluminium-Membran mit Wave Sicke
4) Gehäuse: 2-Kammersystem in asymmetrischem Aufbau
5) Intergrierter Lautsprecherfuß mit Schock Absorbern
1) Midrange: 180 mm (7“) aluminum membrane with „Wave“ surround
2) Tweeter: 25 mm (1“) aluminum-ceramic-oxyd dome,
vibration-damped
3) Woofer: 180 mm (7“) aluminum membrane with „Wave“ surround
4) Enclosure: 2-chamber system in asymmetric design
5) Integrated loudspeaker base plate with shock absorbers
4
5
Vento Reference 9.2 DC
6) Hochtonchassis: 25 mm Alu-Keramik-Oxyd Kalotte,
schwingungsgedämpft
7) Tieftonchassis: 180 mm Aluminium-Membran mit Wave Sicke
8) Gehäuse: 1-Kammersystem
9) Optional erhältlicher Lautsprecherständer
6) Tweeter: 25 mm (1“) aluminum-ceramic-oxyd dome,
vibration-damped
7) Woofer: 180 mm (7“) aluminum membrane with „Wave“ surround
8) Enclosure: 1-chamber system
9) Optional available loudspeaker stand
6
7
9
8
Page 15
○○○○○○○○○○○○○○
Typ
○○○○○○○○○○○○○○
Prinzip
○○○○○○○○○○○○○○
Impedanz
○○○○○○○○○○○○○○
Nenn-/Musikbelastbarkkeit
○○○○○○○○○○○○○○
SPL (1 W in 1 m)
○○○○○○○○○○○○○○
Übertragungsbereich
○○○○○○○○○○○○○○
Übergangsfrequenz
○○○○○○○○○○○○○○
Tieftonchassis
○○○○○○○○○○○○○○
Mitteltonchassis
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Hochtonchassis
○○○○○○○○○○○○○○
Abmessungen
○○○○○○○○○○○○○○
Gewicht
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Besonderheiten
○○○○○○○○○○○○○○
High-End-Standlautsprecher
○○○○○○○○○○○○○○
3-Wege, Bassreflexsystem
○○○○○○○○○○○○○○
4...8 Ohm
○○○○○○○○○○○○○○
170/340 Watt
○○○○○○○○○○○○○○
88,5 dB
○○○○○○○○○○○○○○
22...40.000 Hz
○○○○○○○○○○○○○○
220/3.000 Hz
○○○○○○○○○○○○○○
2 x 180 mm, Aluminium
○○○○○○○○○○○○○○
180 mm, Aluminium
○○○○○○○○○○○○○○
(TCC Technologie + Wave Sicke)
○○○○○○○○○○○○○○
25 mm, Alu-Keramik-Oxyd
○○○○○○○○○○○○○○
23,5 x 105 x 33 cm
○○○○○○○○○○○○○○
29,6 kg
○○○○○○○○○○○○○○
Kirsch-Furnier „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack schwarz „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack silber „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack weiß „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
DC-Technologie,
○○○○○○○○○○○○○○
Vergoldetes Bi-Wiring/
○○○○○○○○○○○○○○
Bi-Amping-Anschlussfeld
○○○○○○○○○○○○○○
Integrierter Lautsprecherfuss
Vento Reference 7.2 DC Vento Reference 7.2 DC
○○○○○○○○○○○○○○
Designed as
○○○○○○○○○○○○○○
Engineering principle
○○○○○○○○○○○○○○
Impedance
○○○○○○○○○○○○○○
Nominal/Music Power Handling
○○○○○○○○○○○○○○
SPL (1 W at 1 m)
○○○○○○○○○○○○○○
Frequency Response
○○○○○○○○○○○○○○
Crossover Frequency
○○○○○○○○○○○○○○
Woofer
○○○○○○○○○○○○○○
Midrange
○○○○○○○○○○○○○○
○○○○○○○○○○○○○○
Tweeter
○○○○○○○○○○○○○○
Dimensions
○○○○○○○○○○○○○○
Weight
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Special features
○○○○○○○○○○○○○○○
High-end-floorstanding speaker
○○○○○○○○○○○○○○○
3-way-bass reflex system
○○○○○○○○○○○○○○○
4...8 ohms
○○○○○○○○○○○○○○○
170/340 watts
○○○○○○○○○○○○○○○
88,5 dB
○○○○○○○○○○○○○○○
22...40.000 Hz
○○○○○○○○○○○○○○○
220/3.000 Hz
○○○○○○○○○○○○○○○
2 x 180 mm (7"), aluminum
○○○○○○○○○○○○○○○
180 mm (7“) aluminum
○○○○○○○○○○○○○○○
(TCC Technology + Wave Surround)
○○○○○○○○○○○○○○○
25 mm (1“), aluminum-ceramic-oxyd
○○○○○○○○○○○○○○○
9.3" x 41.3" x 13"
○○○○○○○○○○○○○○○
29,6 kg
○○○○○○○○○○○○○○○
Cherry veneer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Black lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Silver lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
White lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
DC-technology
○○○○○○○○○○○○○○○
Gold-plated bi-wiring/
○○○○○○○○○○○○○○○
bi-amping connection field
○○○○○○○○○○○○○○○
integrated speaker base
Technische Daten
○○○○○○○○○○○○○○
Typ
○○○○○○○○○○○○○○
Prinzip
○○○○○○○○○○○○○○
Impedanz
○○○○○○○○○○○○○○
Nenn-/Musikbelastbarkkeit
○○○○○○○○○○○○○○
SPL (1 W in 1 m)
○○○○○○○○○○○○○○
Übertragungsbereich
○○○○○○○○○○○○○○
Übergangsfrequenz
○○○○○○○○○○○○○○
Tieftonchassis
○○○○○○○○○○○○○○
Hochtonchassis
○○○○○○○○○○○○○○
Abmessungen
○○○○○○○○○○○○○○
Gewicht
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Gehäuseausführung
○○○○○○○○○○○○○○
Abdeckung
○○○○○○○○○○○○○○
Besonderheiten
○○○○○○○○○○○○○○
High-End-Kompaktlautsprecher
○○○○○○○○○○○○○○
2-Wege, Bassreflexsystem
○○○○○○○○○○○○○○
4...8 Ohm
○○○○○○○○○○○○○○
120/200 Watt
○○○○○○○○○○○○○○
87 dB
○○○○○○○○○○○○○○
25...40.000 Hz
○○○○○○○○○○○○○○
3.000 Hz
○○○○○○○○○○○○○○
180 mm, Aluminium
○○○○○○○○○○○○○○
25 mm, Alu-Keramik-Oxyd
○○○○○○○○○○○○○○
23,5 x 40 x 33 cm
○○○○○○○○○○○○○○
11,3 kg
○○○○○○○○○○○○○○
Kirsch-Furnier „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack schwarz „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack silber „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
Lack weiß „Piano-finish“
○○○○○○○○○○○○○○
Stoffbespannung schwarz
○○○○○○○○○○○○○○
DC-Technologie,
○○○○○○○○○○○○○○
Vergoldetes Bi-Wiring/
○○○○○○○○○○○○○○
Bi-Amping-Anschlussfeld
Vento Reference 9.2 DC Vento Reference 9.2 DC
○○○○○○○○○○○○○○
Designed as
○○○○○○○○○○○○○○
Engineering principle
○○○○○○○○○○○○○○
Impedance
○○○○○○○○○○○○○○
Nominal/Music Power Handling
○○○○○○○○○○○○○○
SPL (1 W at 1 m)
○○○○○○○○○○○○○○
Frequency Response
○○○○○○○○○○○○○○
Crossover Frequency
○○○○○○○○○○○○○○
Woofer
○○○○○○○○○○○○○○
Tweeter
○○○○○○○○○○○○○○
Dimensions
○○○○○○○○○○○○○○
Weight
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Enclosure finish
○○○○○○○○○○○○○○
Cover
○○○○○○○○○○○○○○
Special features
○○○○○○○○○○○○○○○
High-end-shelf speaker
○○○○○○○○○○○○○○○
2-way-bass reflex system
○○○○○○○○○○○○○○○
4...8 ohms
○○○○○○○○○○○○○○○
120/200 watts
○○○○○○○○○○○○○○○
87 dB
○○○○○○○○○○○○○○○
25...40.000 Hz
○○○○○○○○○○○○○○○
3.000 Hz
○○○○○○○○○○○○○○○
180 mm (8"), aluminum
○○○○○○○○○○○○○○○
25 mm (1“), aluminum-ceramic-oxyd
○○○○○○○○○○○○○○○
9.3" x 14.2" x 13"
○○○○○○○○○○○○○○○
11.3 kg
○○○○○○○○○○○○○○○
Cherry veneer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Black lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
Silver lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
White lacquer „Piano-finish“
○○○○○○○○○○○○○○○
Black fabric cover
○○○○○○○○○○○○○○○
DC-technology
○○○○○○○○○○○○○○○
Gold-plated bi-wiring/
○○○○○○○○○○○○○○○
bi-amping connection field
Technical data
Page 16
Art.-Nr. 14423
Loading...
