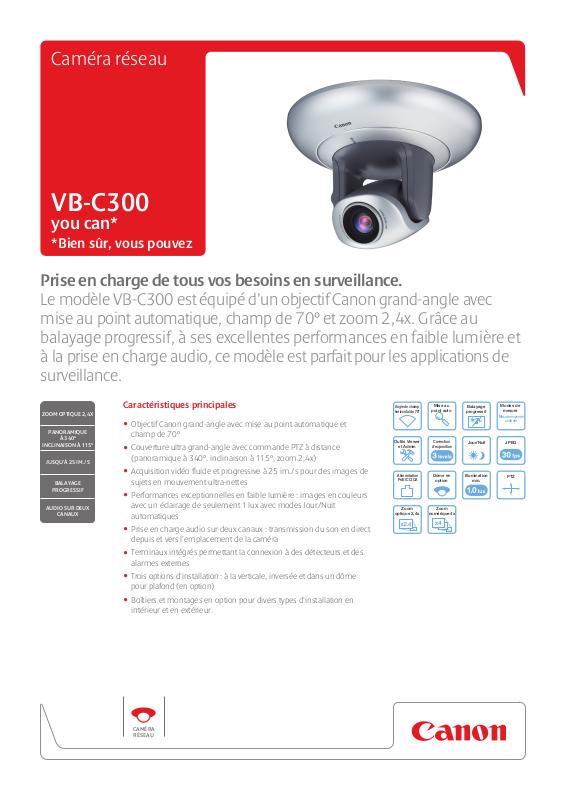

CANON VB-C300 User Manual

you can*

*Bien sûr, vous pouvez

Caméra réseau

VB-C300

CAMÉR A

RÉSEAU

Prise en charge de tous vos besoins en surveillance.

Le modèle VB-C300 est équipé d'un objectif Canon grand-angle avec mise au point automatique, champ de 70° et zoom 2,4x. Grâce au balayage progressif, à ses excellentes performances en faible lumière et à la prise en charge audio, ce modèle est parfait pour les applications de surveillance.

PANORAMIQUE

À 340°

INCLINAISON À 115°

JUSQU'À 25 IM./S

AUDIO SUR DEUX

CANAUX

BALAYAGE

PROGRESSIF

ZOOM OPTIQUE 2,4X

Caractéristiques principales

•

Objectif Canon grand-angle avec mise au point automatique et

champ de 70°

•

Couverture ultra grand-angle avec commande PTZ à distance

(panoramique à 340°, inclinaison à 115°, zoom 2,4x)

•

Acquisition vidéo fluide et progressive à 25 im./s pour des images de

sujets en mouvement ultra-nettes

•

Performances exceptionnelles en faible lumière : images en couleurs

avec un éclairage de seulement 1 lux avec modes Jour/Nuit automatiques

•

Prise en charge audio sur deux canaux : transmission du son en direct

depuis et vers l'emplacement de la caméra

•

Terminaux intégrés permettant la connexion à des détecteurs et des

alarmes externes

•

Trois options d'installation : à la verticale, inversée et dans un dôme

pour plafond (en option)

•

Boîtiers et montages en option pour divers types d'installation en

intérieur et en extérieur.

Mise au

point auto

Angle de champ horizontal de 70°

Balayage

progressif

Modes de

mesure

Mesure moyenne

centrale

Outils Viewer

et Admin

Correction

d’exposition

Alimentation

PoE/CC/CA

Jour/Nuit

JPEG

Dôme en

option

Illumination

min.

PTZ

Zoom

optique 2,4x

Zoom

numérique 4x

Spécifications

Dimensions

VB-C300

Canon Inc.

canon.com

Canon Europe

canon-europe.com

French Edition © Canon Europa N.V., 2011

Connecteur Molex à 2 broches 12 V – 13 V CC / 24 V CA

Prise RJ-45 Compatible réseau Ethernet 10/100TX, PoE

Entrée audio (niveau ligne) Mini-jack 3,5 mm

Sortie audio (niveau ligne) Mini-jack 3,5 mm

Sortie vidéo composite Mini-jack 3,5 mm

Terminaux 6 canaux à fil nu aérien 2 entrées pour capteur ; 1 sortie pour alarme

Connectivité

Alimentation secteur CA PA-V17 (Europe) Alimentation secteur CA PA-V17 (Grande-Bretagne) Dôme pour installation en intérieur VB-RD41S-S (teinté) Dôme pour installation en intérieur VB-RD41S-C (clair) Logiciel d'enregistrement vidéo réseau Canon

2 5

3 4

Toutes les dimensions sont exprimées en mm.

Accessoires en option

Dôme encastré pour

intérieur (clair et teinté)

Dôme pour extérieur (clair et teinté) avec ou

sans anti-soleil (divers coloris disponibles)

Dôme pour intérieur

et sous auvent (clair et

teinté) et dôme ultra-

résistant

Pour plus d'informations sur les accessoires, consultez la feuille de vente correspondante.

Spécifications

CONNECTEURS

Interface réseau Ethernet RJ-45, auto-négociation 10/100TX

Sortie vidéo composite Mini-jack 3,5 mm

Entrée audio (entrée de ligne) Mini-jack 3,5 mm

Sortie audio (sortie de ligne) Mini-jack 3,5 mm

Entrée/sortie pour périphérique

externe

Multiconnecteur à 6 broches : 2 entrées / 1 sortie

MÉCANISMES

Plage panoramique 340° (-170° à +170°)

Plage d'inclinaison 115° (-25° à +90°)

Vitesse de rotation maximale Panoramique : 90° par s / inclinaison : 70° par s

Filtre infrarouge Insertion et retrait motorisés (modes Jour/Nuit)

Positions préprogrammées 20 réglages prédéfinis (panoramique, inclinaison, zoom)

INDICES

Dimensions (L x H x P) Caméra réseau : 132 x 122 x 130 mm

Adaptateur secteur : 58 x 25 x 118 mm

Poids 780 g / 975 g avec matériel de fixation au plafond

Compatible Power over Ethernet Oui (conformément à la norme IEEE 802.3af)

Sources d'alimentation 12 V CC ou 24 V CA (via le connecteur à 2 broches fourni) /

100 V – 240 V CA, 50/60 Hz (via l'adaptateur secteur en option)

Consommation Max. 10 W (sur PoE) / Max. 13 W (sur adaptateur secteur)

Environnement de fonctionnement Température : de -10 °C à +45 °C

Humidité : de 20 % à 85 % (humidité relative)

CONTENU DE LA BOÎTE

Caméra réseau VB-C300, plaque de fixation au plafond, ceinture caméra pour installation au plafond, 4 vis, câble de sécurité antichute, prise d'alimentation, pieds en caoutchouc, gabarit de fixation, CD-ROM d'installation, Mode d'emploi, Guide rapide.

Toutes les données sont basées sur les méthodes de test standard de Canon. Cette brochure et les caractéristiques du produit ont été élaborées avant la date de commercialisation du produit. Les caractéristiques sont susceptibles d'être modifiées sans avis préalable. ™ et ® : tous les noms de sociétés et/ou de produits sont des marques et/ou des marques déposées de leurs fabricants respectifs sur leurs marchés et/ou dans leur pays.

CAPTEUR D'IMAGE

Type Capteur CCD ¼ de pouce avec filtre couleurs primaires

Nombre de pixels 310 000 pixels efficaces

Système vidéo PAL

Système de numérisation Progressif

SYSTÈME OPTIQUE

Grossissement et contrôle du zoom Zoom 2,4x motorisé (mise au point à l'infini)

Focales 3 mm (grand-angle) – 7,2 mm (téléobjectif)

Champ visuel horizontal 70,8° (grand-angle) – 29,6° (téléobjectif)

Ouverture de l'objectif f/2 à f/3,4

Éclairage minimal du sujet Mode Jour : 1 lux (couleur, vitesse d'obturation de 1/30 s)

Mode Nuit : 0,25 lux (noir et blanc, vitesse d'obturation de 1/30 s)

Contrôle de la mise au point Mise au point automatique avec possibilité de mise au point

manuelle

Zone de mise au point Mode Jour : 0,3 m – infini / Mode Nuit : 0,6 m - infini

Ouverture Diaphragme à servocommande auto

Balance des blancs Automatique / Préréglage manuel / One-Shot

Modes vidéo Mode Jour, mode Nuit (auto/manuel/programmé)

Type et plage d'éclairage IR –

Correction de contre-jour 3 niveaux

UNITÉ SERVEUR

Format de sortie vidéo 640 x 480 / 320 x 240 / 160 x 120 pixels

Cadence de prise de vues 0,1 im./s – 25 im./s (max.)

Méthode de compression vidéo Motion-JPEG (vidéo), JPEG (images fixes)

Méthode de compression audio G.711 (64 Kbit/s), duplex intégral

Distribution simultanée 5 clients à 25 im./s / 15 clients (max.) à 10 im./s

Protocoles pris en charge HTTP, DHCP, WV-HTTP (Canon)

Mémoire interne Tampon : aucun

Détection des mouvements / Suivi

automatique

Non pris en charge

Correction des ombres Prise en charge par logiciel
