Page 1

Software del Visualizador

Manual del Usuario

Ver. 3.6

Page 2

Índice

Introducción

Importante..................................................................................... 4

Información sobre el Derecho de Autor ....................................... 4

Nota sobre el Uso del Audio .........................................................4

Información sobre la Marca Comercial ........................................ 4

Convenciones ............................................................................... 4

Reseña del WebView Livescope ..............................................5

Reseña del Visualizador ........................................................... 6

Visualizador para Java .................................................................6

Visualizador para PC.................................................................... 7

Entorno de Operación .............................................................. 8

Visualizador para Java .................................................................8

Visualizador para PC.................................................................... 8

Capítulo 1 Visualizador para Java

Preparativos para el Uso del Visualizador para Java ............ 10

Uso del Internet Explorer ........................................................... 10

Uso del Netscape ....................................................................... 11

Inicio del Visualizador para Java ............................................ 15

Uso del Visualizador para Java .............................................. 16

Pantalla “LiveApplet” .................................................................. 16

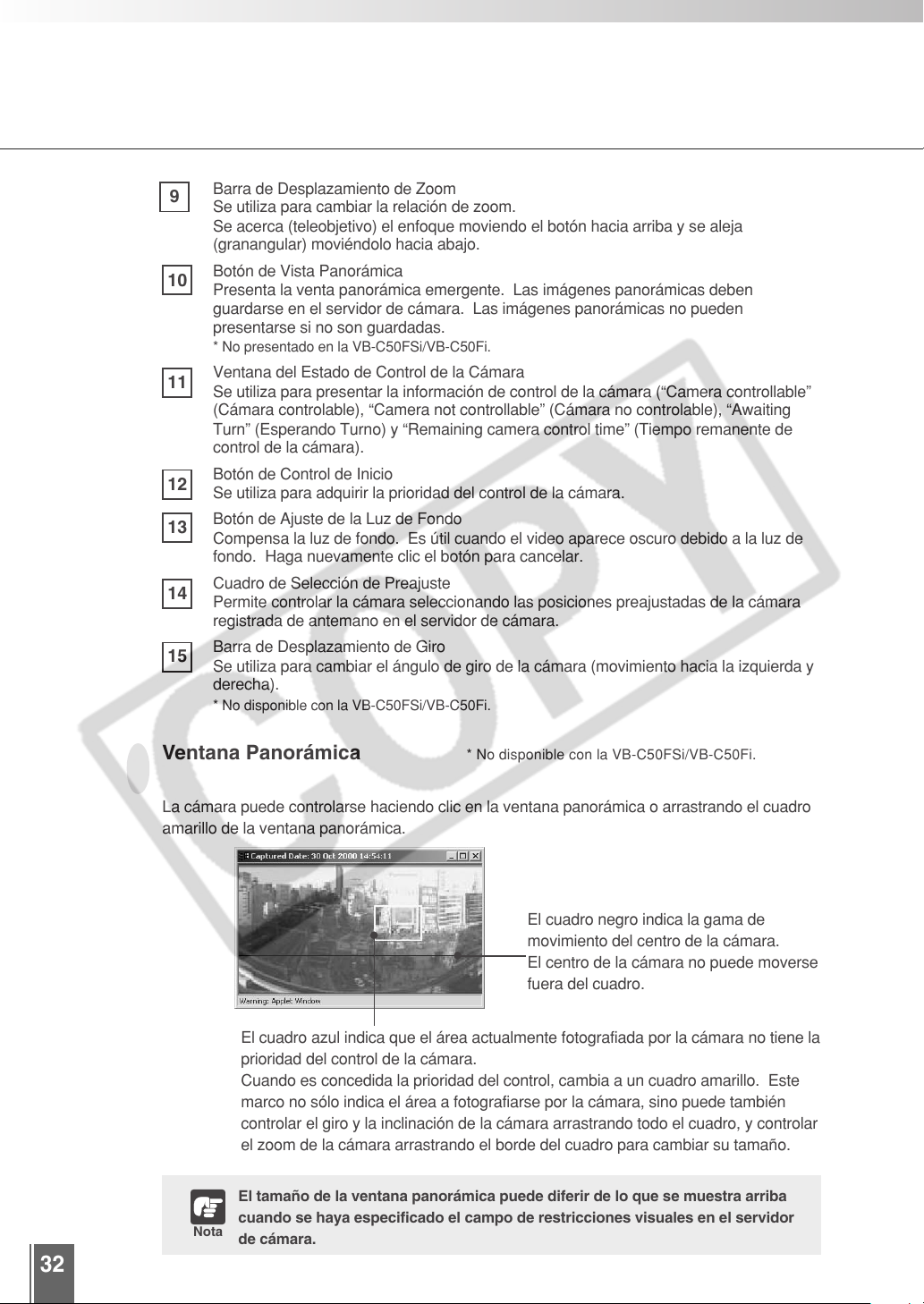

Ventana Panorámica ............................................................................. 17

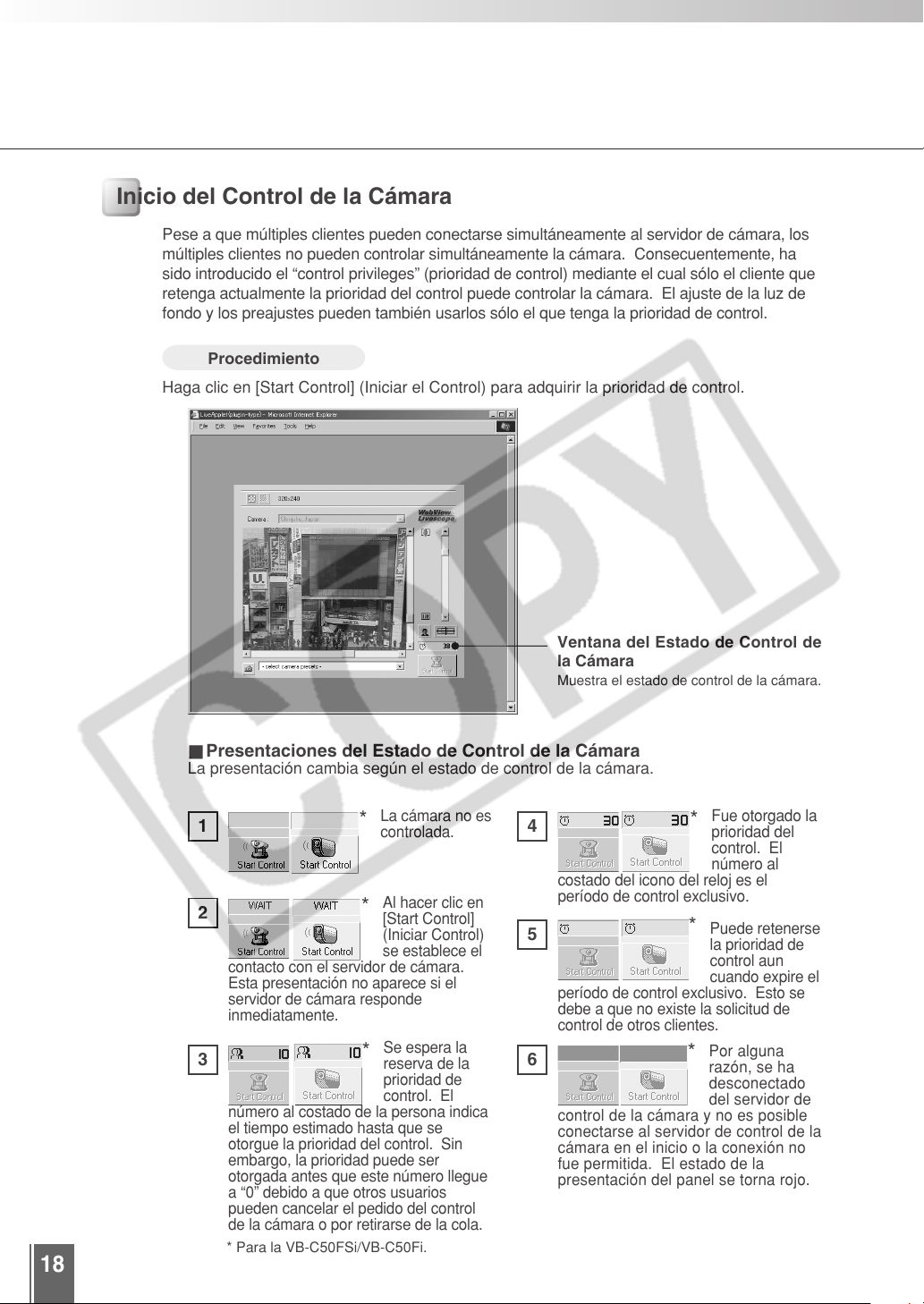

Inicio del Control de la Cámara .................................................. 18

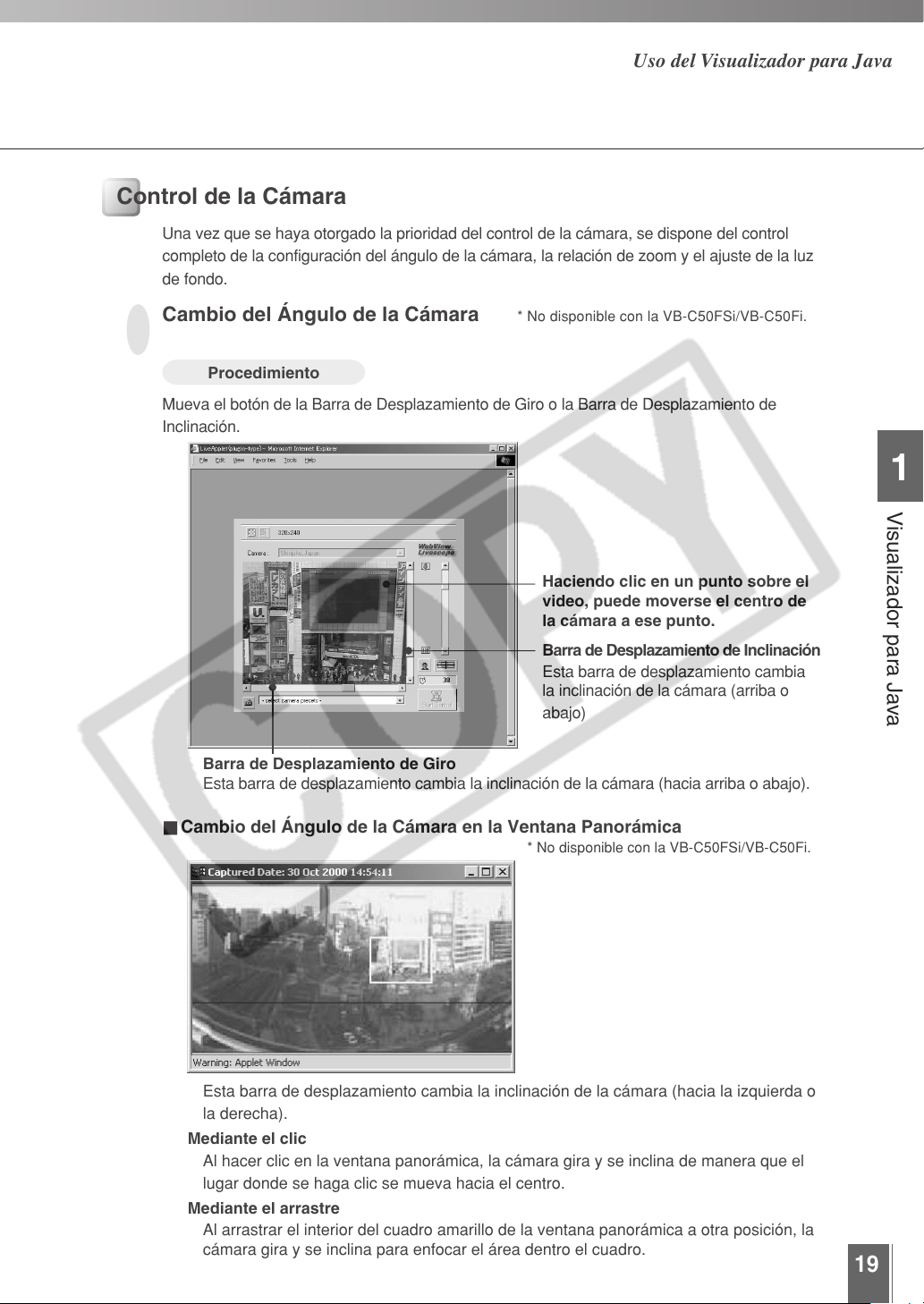

Control de la Cámara ................................................................. 19

Cambio del Ángulo de la Cámara .........................................................19

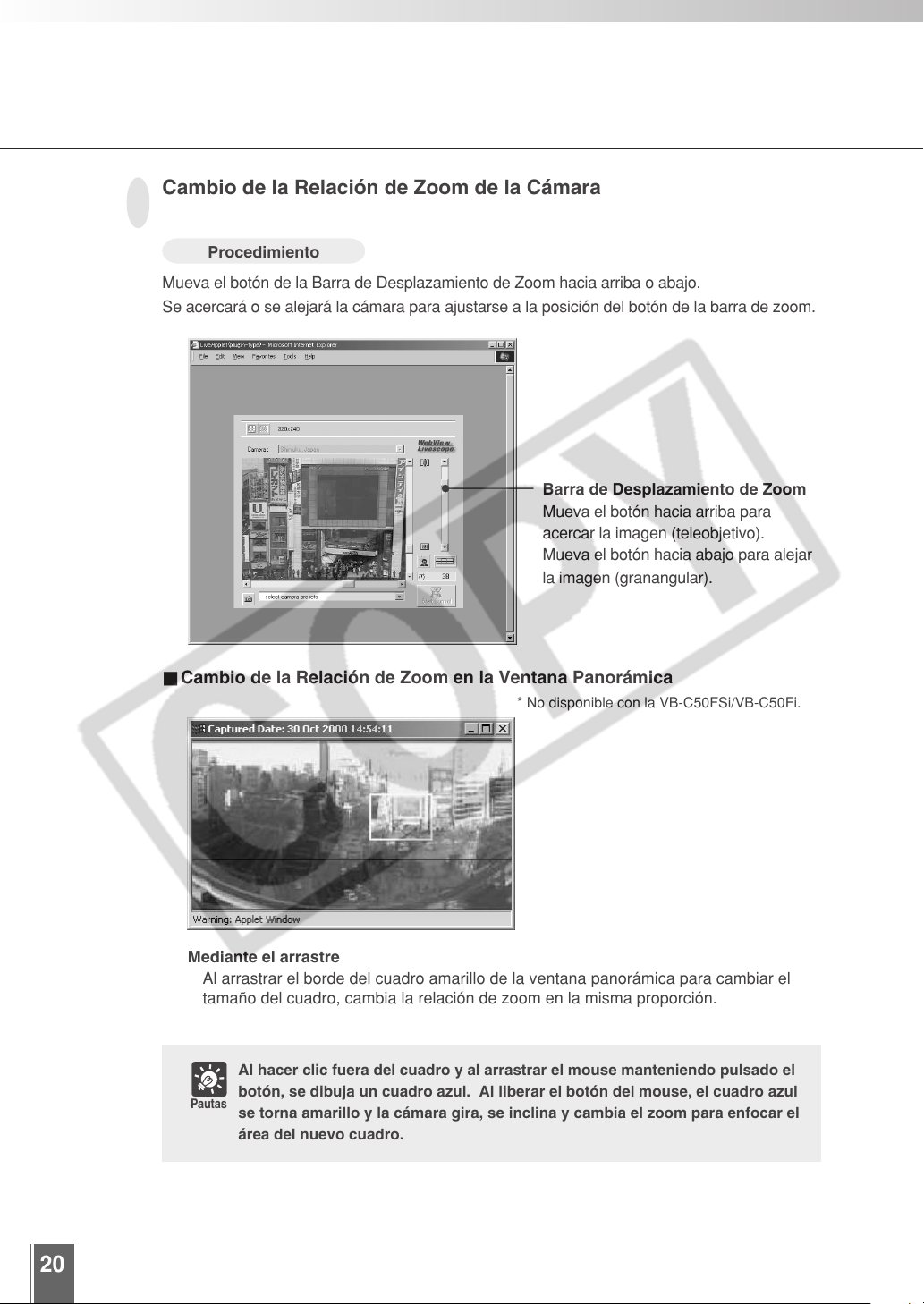

Cambio de la Relación de Zoom de la Cámara ................................... 20

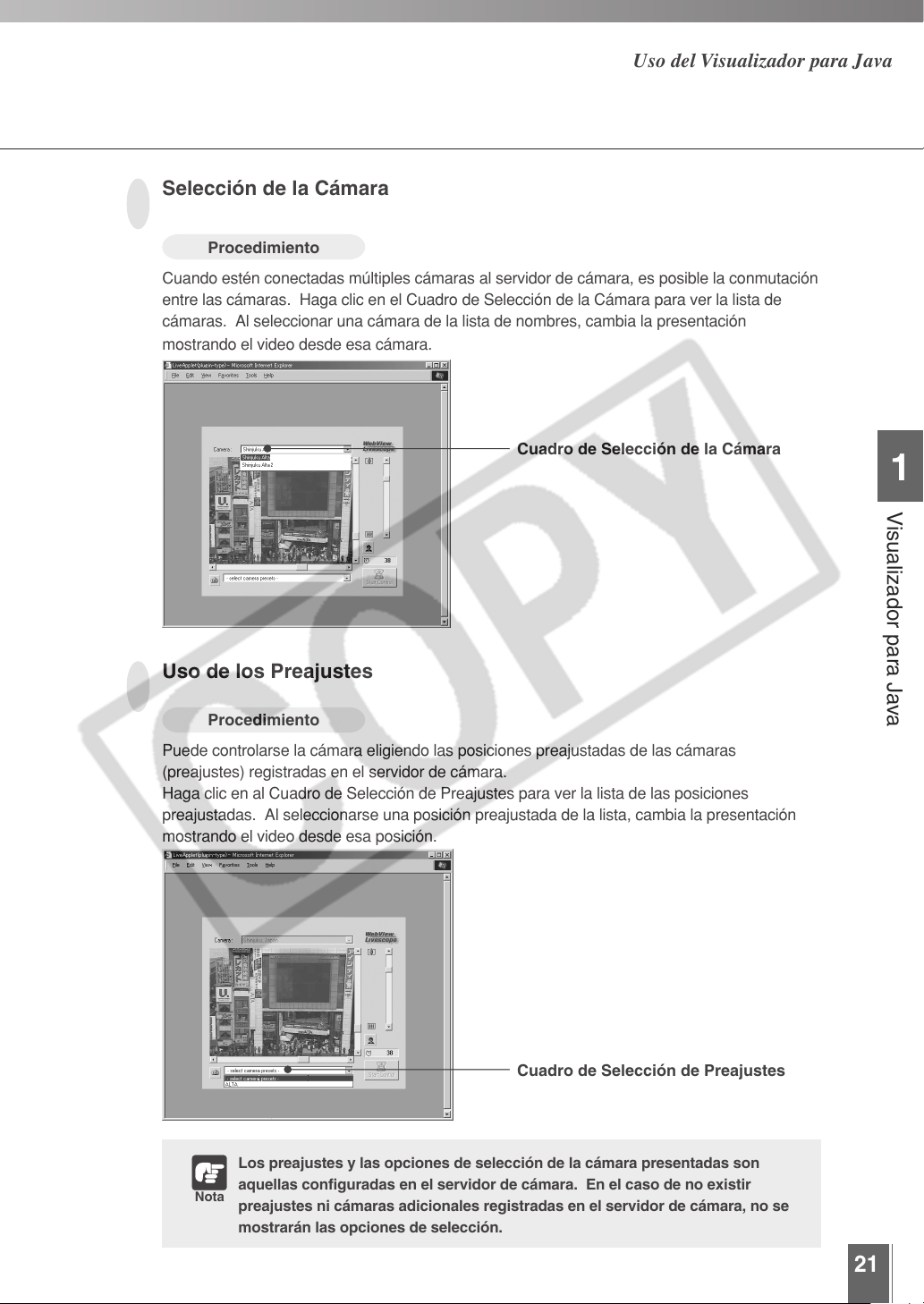

Selección de la Cámara ........................................................................ 21

Uso de los Preajustes ........................................................................... 21

Ajuste de la Luz de Fondo .................................................................... 22

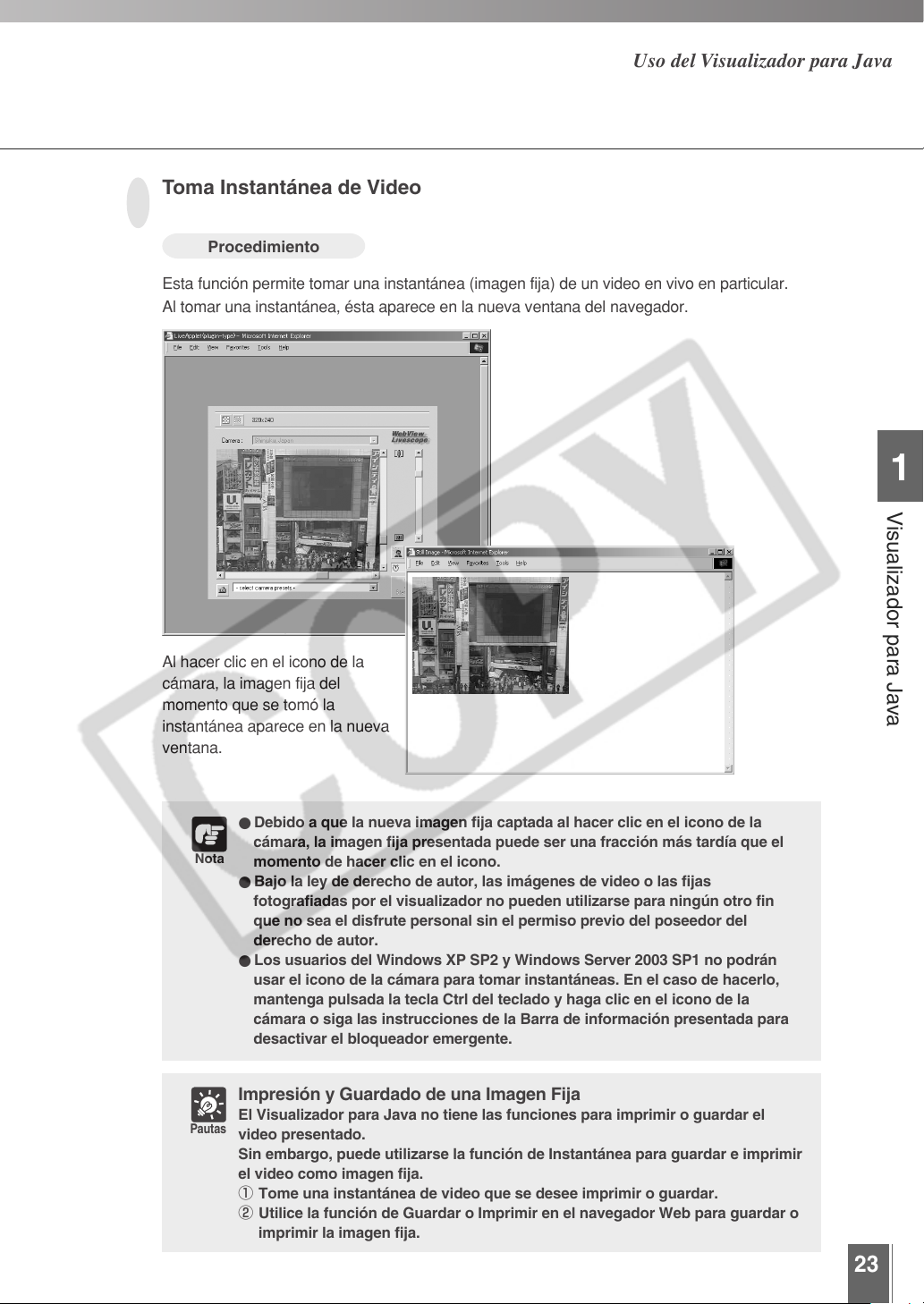

Toma Instantánea de Video .................................................................. 23

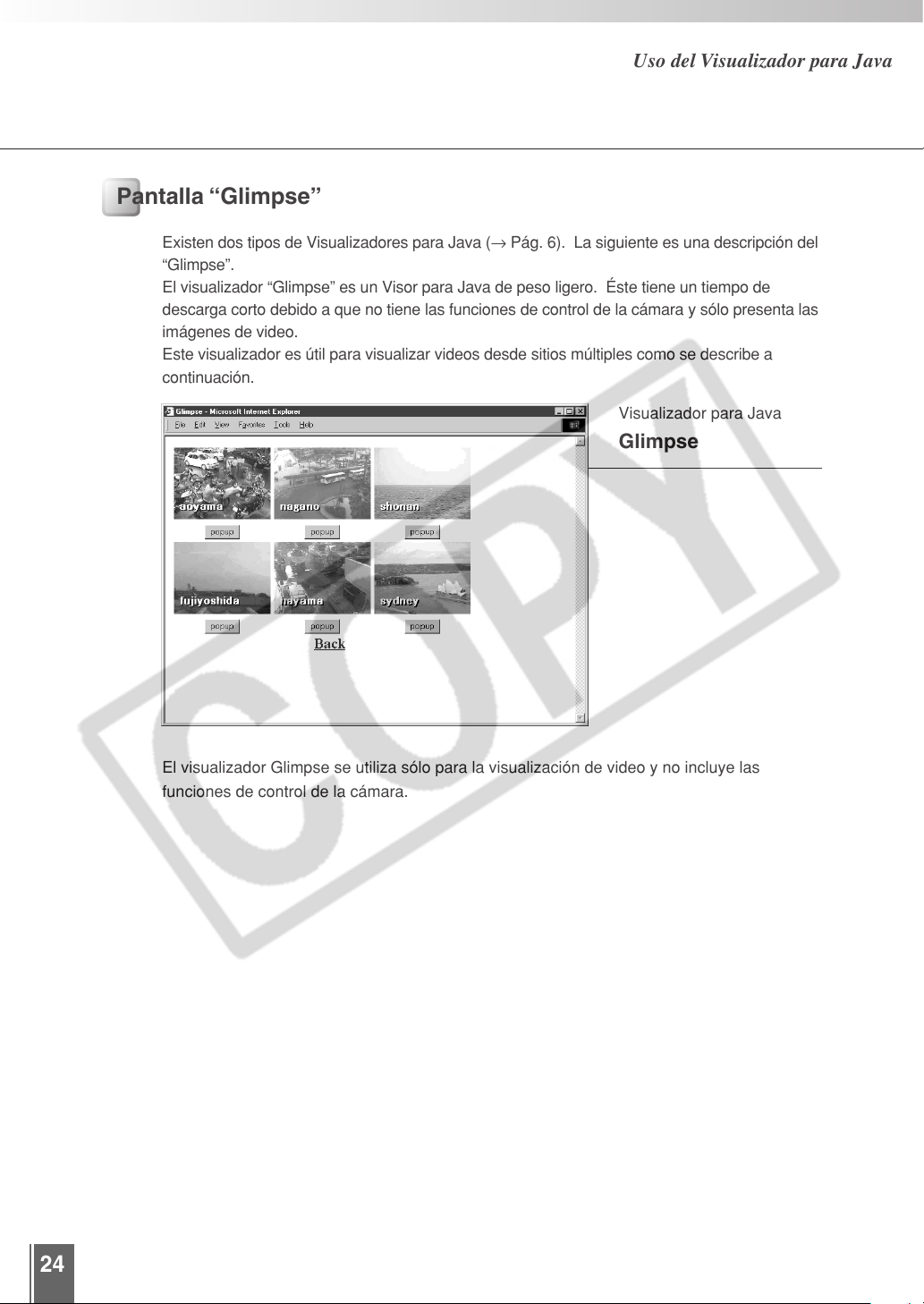

Pantalla “Glimpse” ......................................................................24

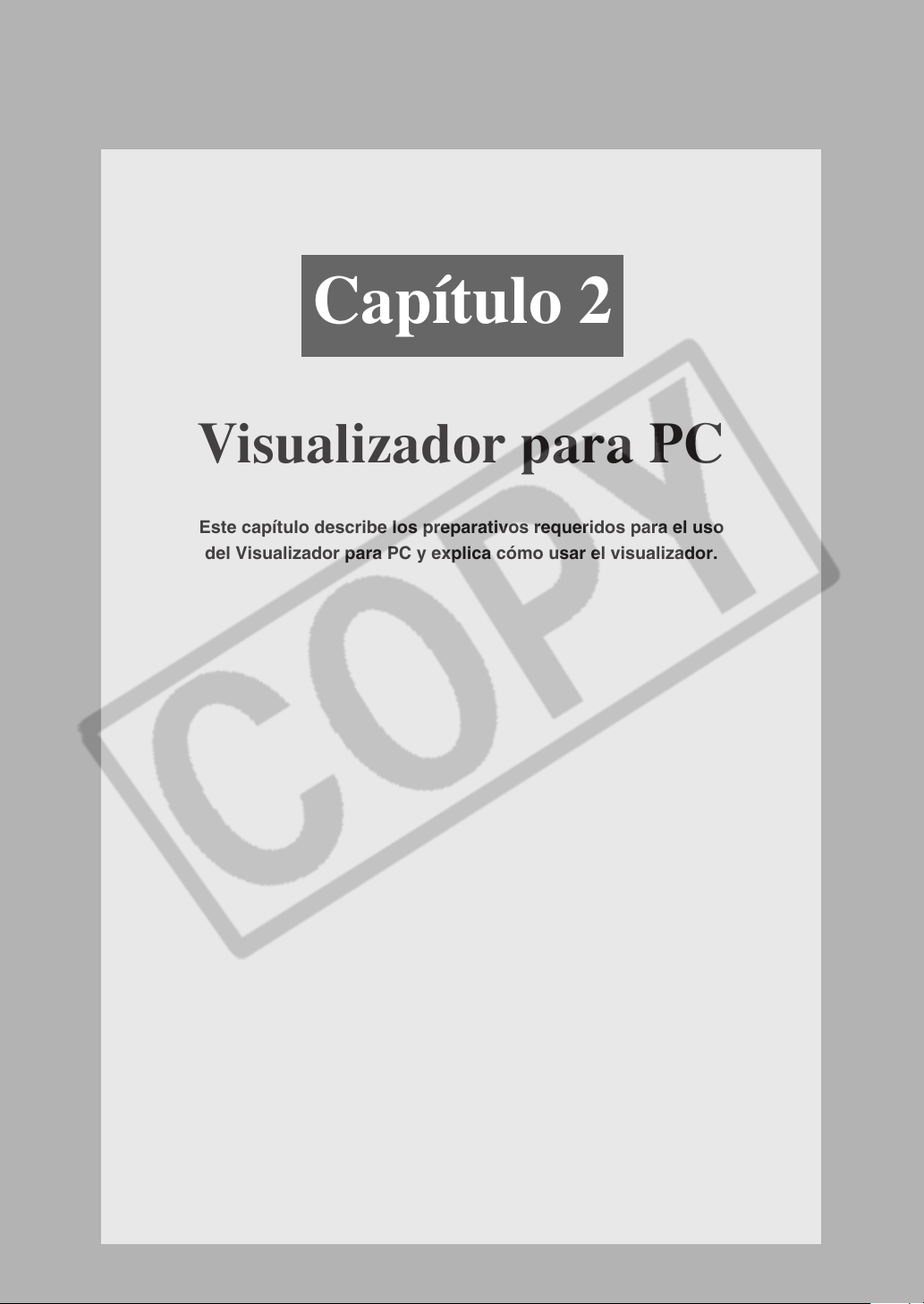

Capítulo 2 Visualizador para PC

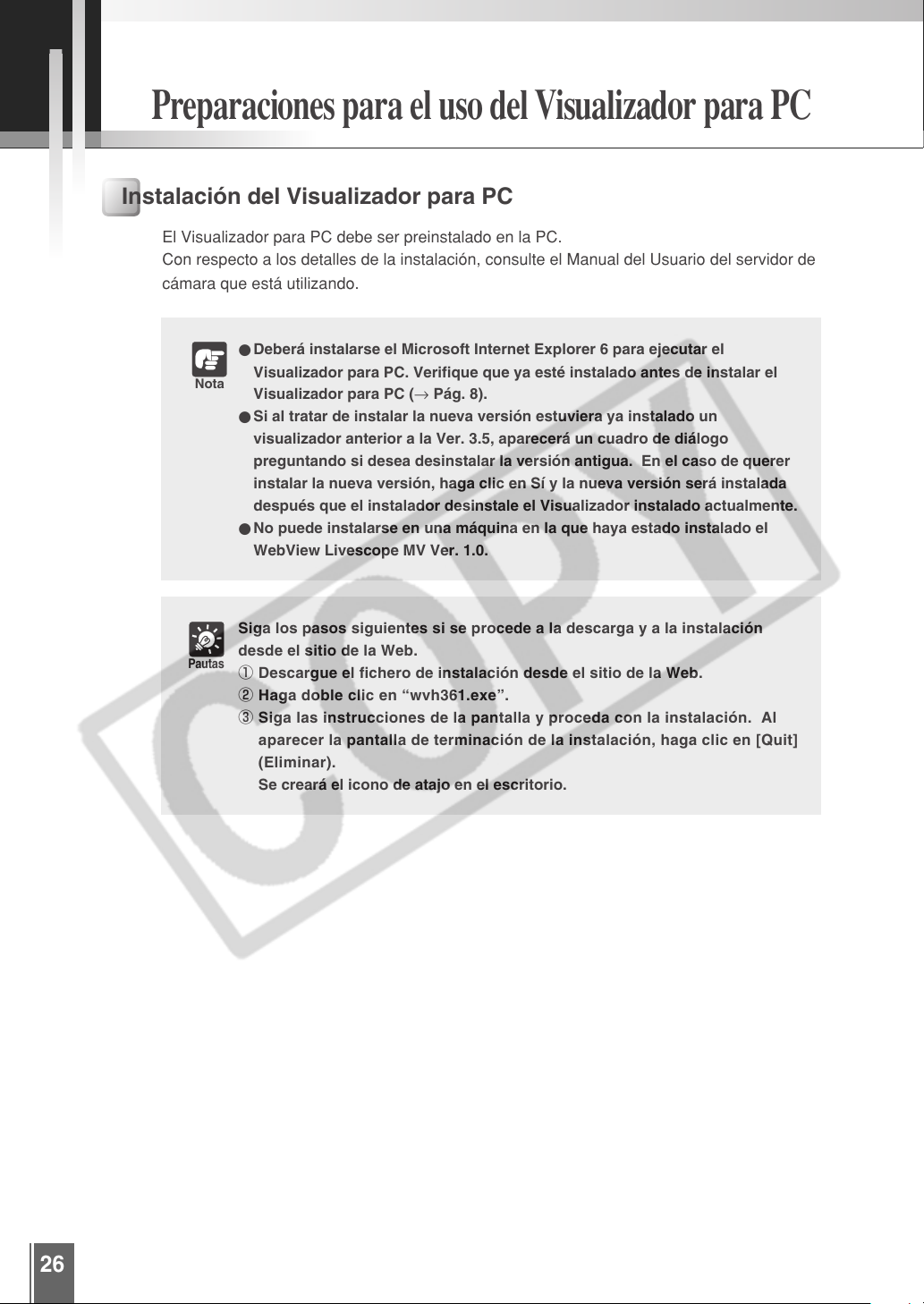

Preparativos para el Uso del Visualizador para PC ............... 26

Instalación del Visualizador para PC ......................................... 26

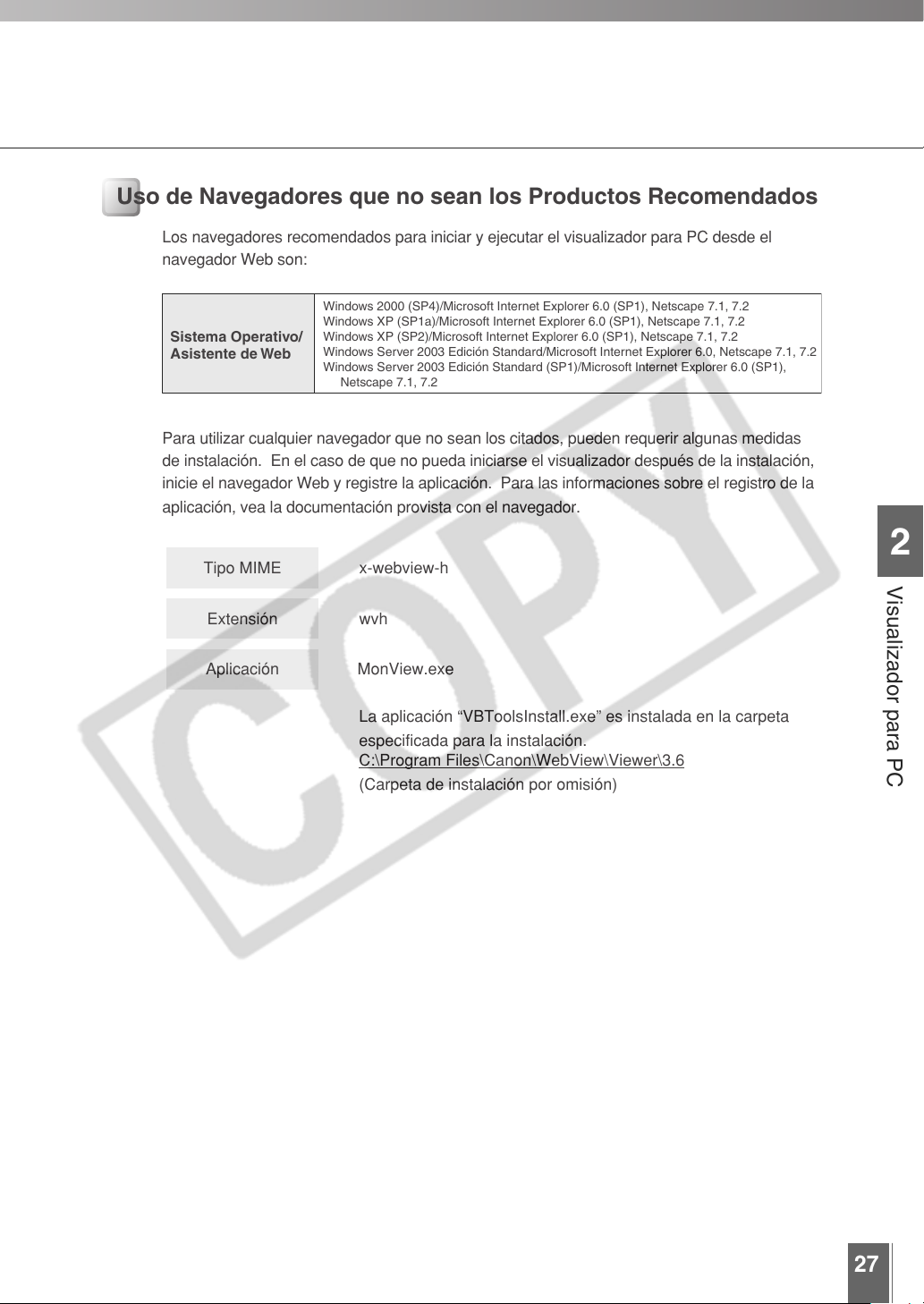

Uso de Navegadores que no sean los Productos

Recomendados .................................................................... 27

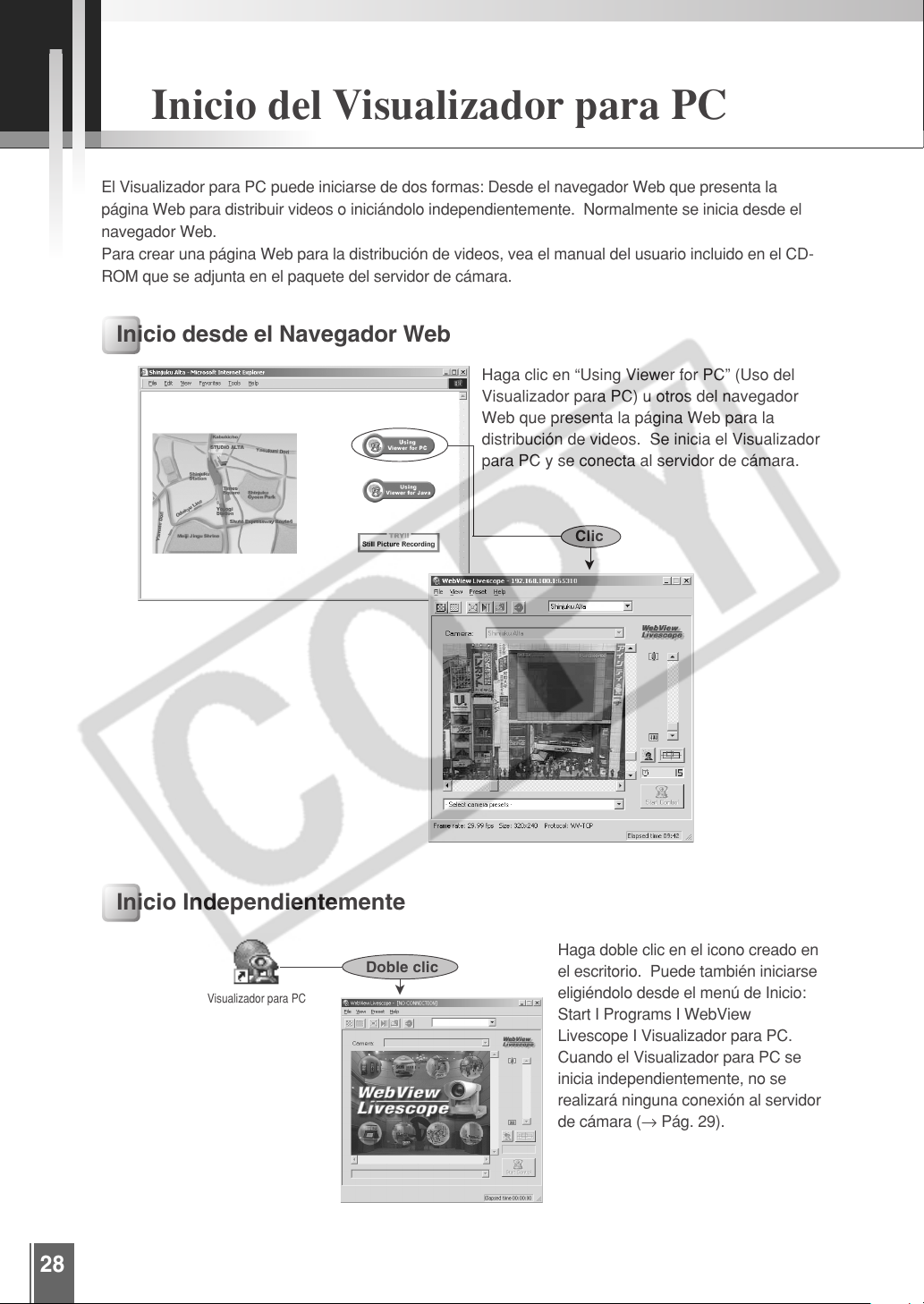

Inicio del Visualizador para PC .............................................. 28

Inicio desde el Navegador Web ................................................. 28

Inicio Independiente| .................................................................. 28

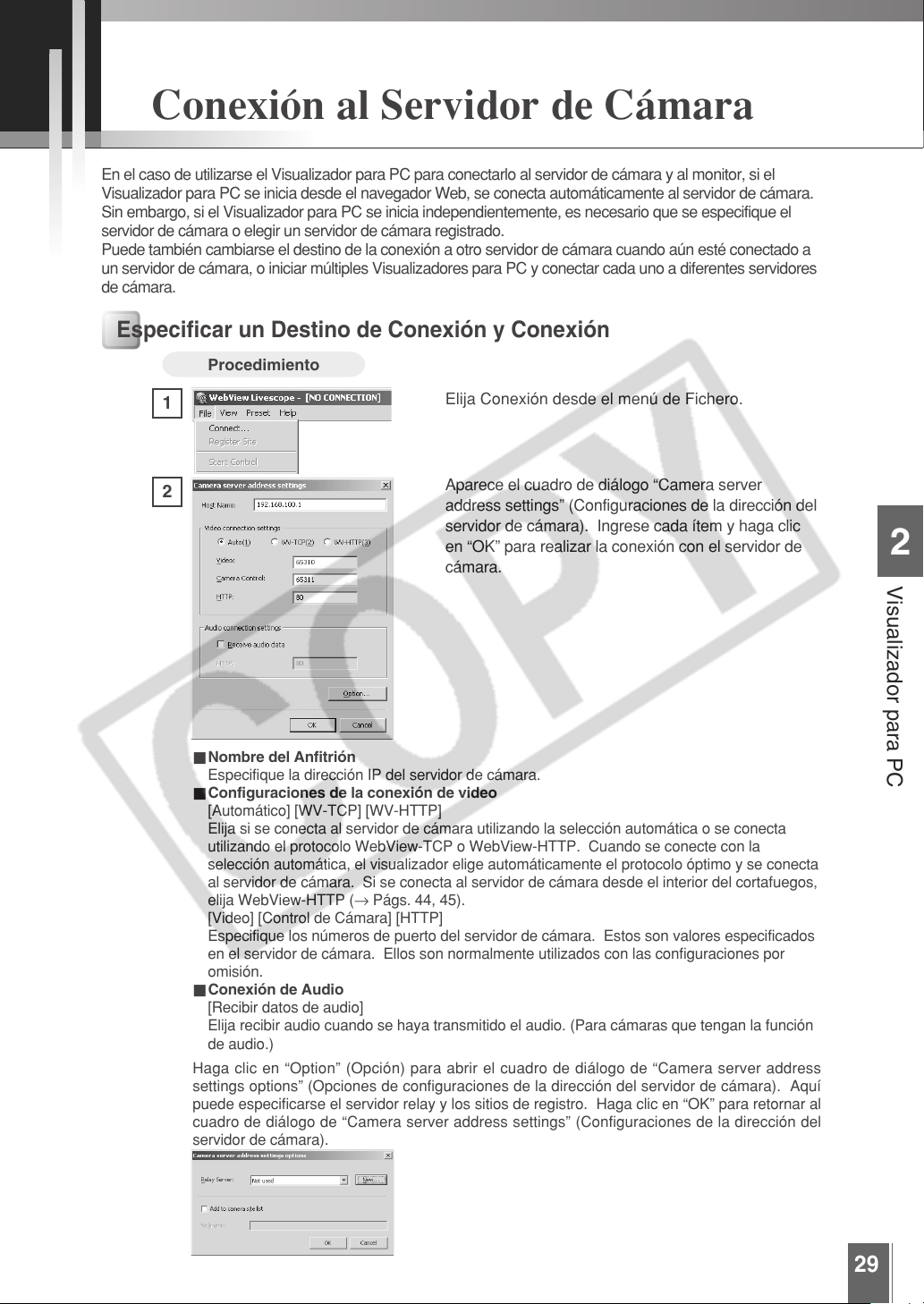

Conexión al Servidor de Cámara ........................................... 29

Especificar un Destino de Conexión y Conexión....................... 29

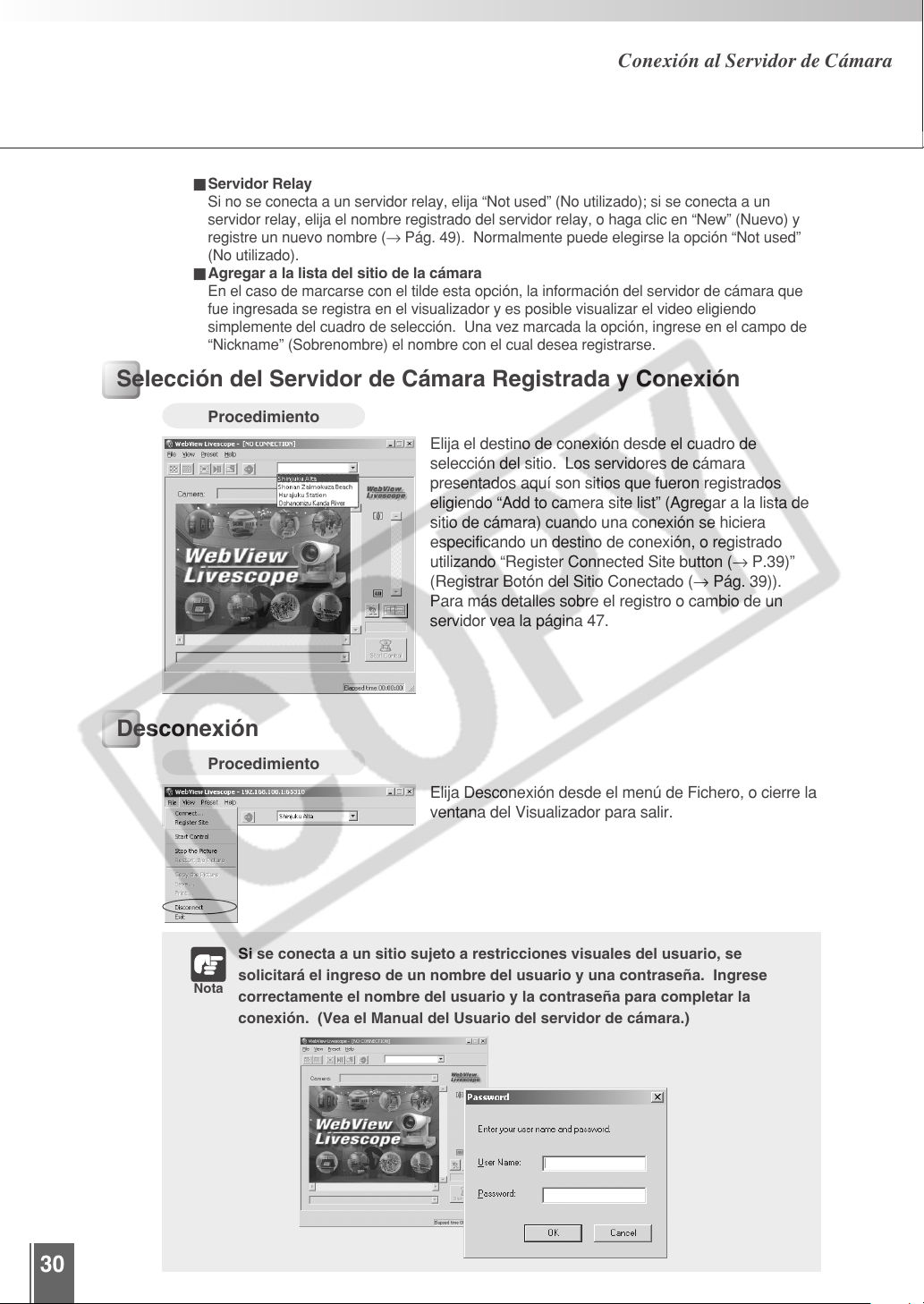

Selección del Servidor de Cámara Registrado y Conexión ...... 30

Desconexión ...............................................................................30

Page 3

Uso del Visualizador para PC ................................................ 31

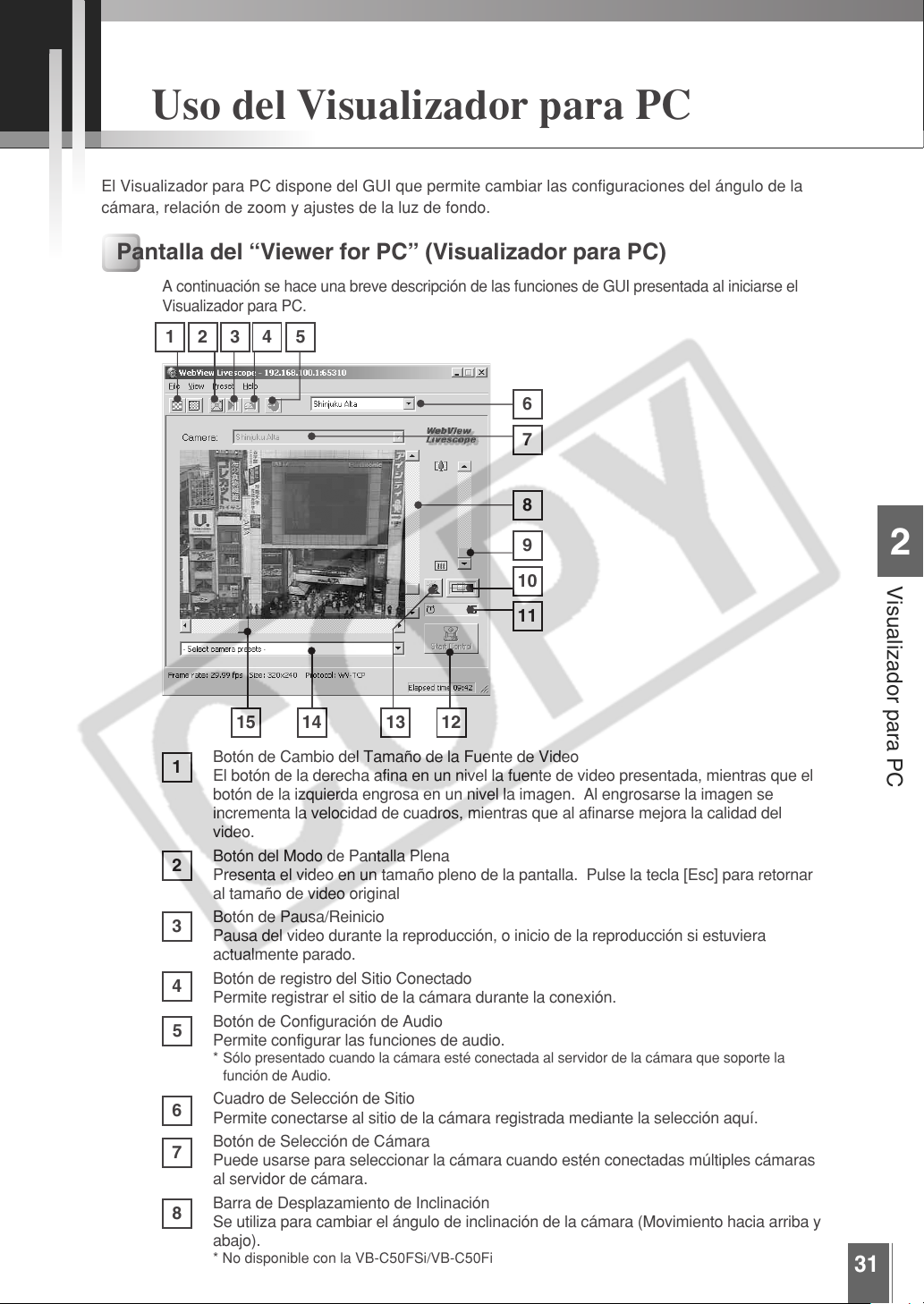

Pantalla del “Viewer for PC” (Visualizador para PC) ................. 31

Ventana de Imagen Panorámica .......................................................... 32

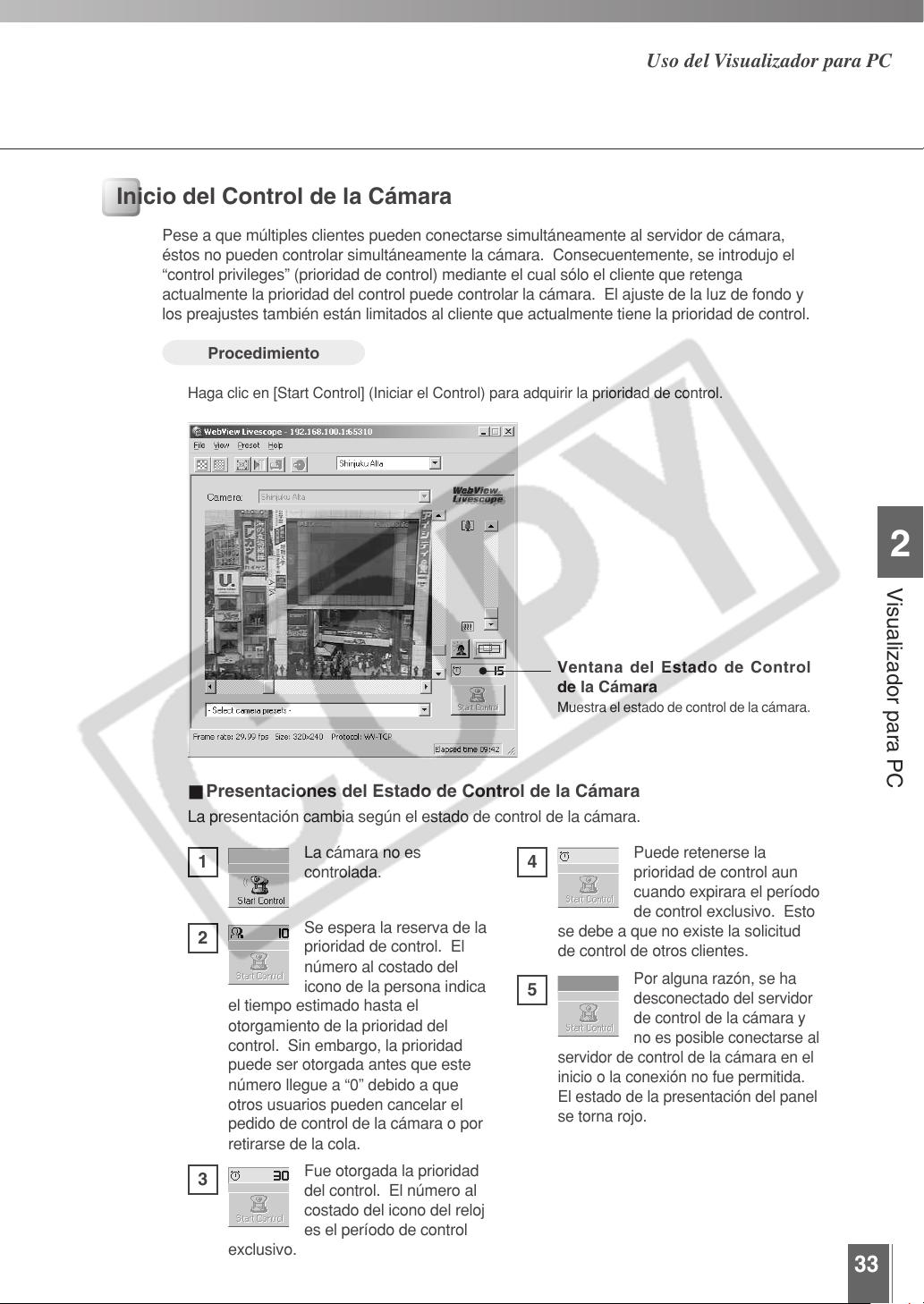

Inicio del Control de la Cámara .................................................. 33

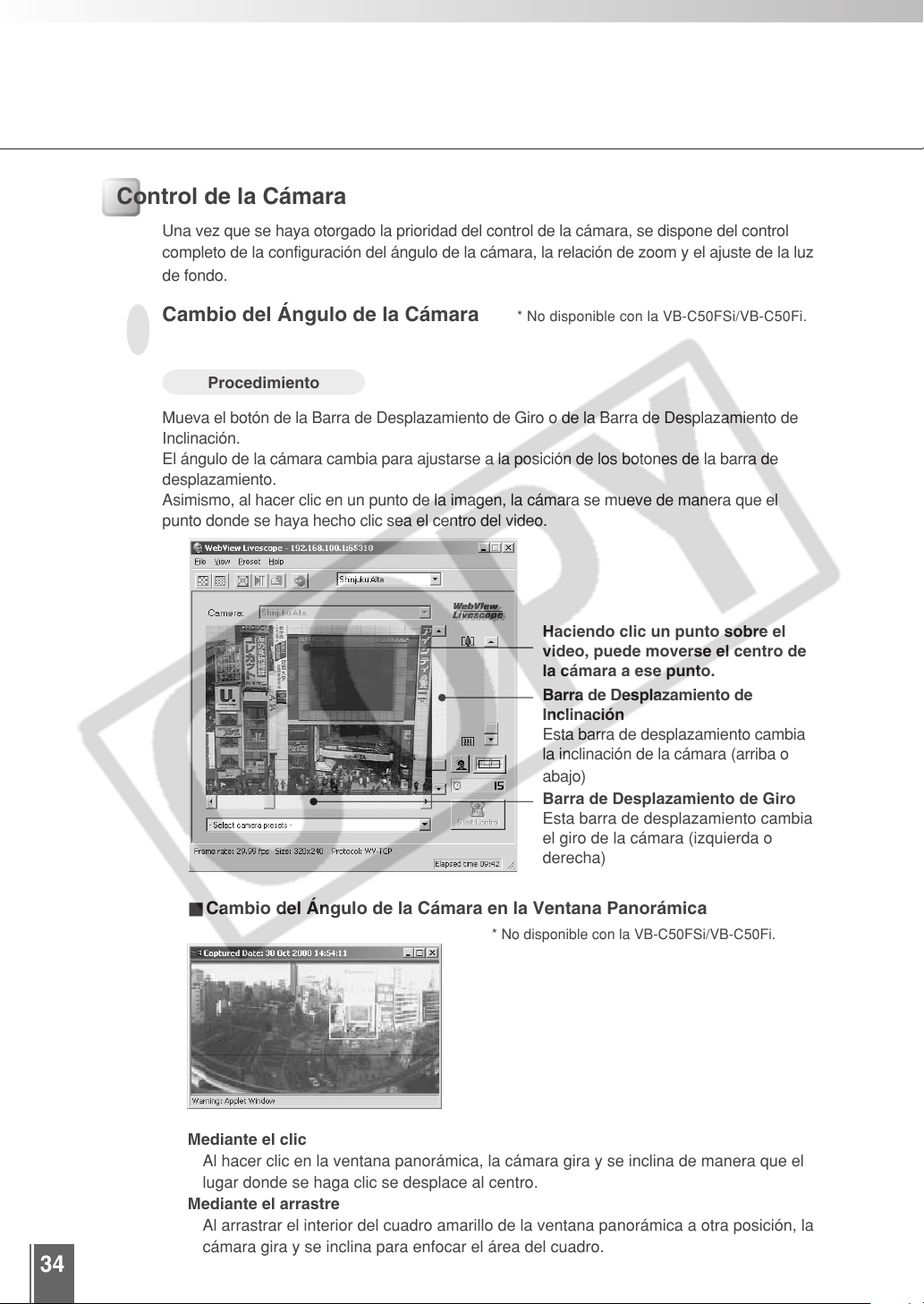

Control de la Cámara ................................................................. 34

Cambio del Ángulo de la Cámara .........................................................34

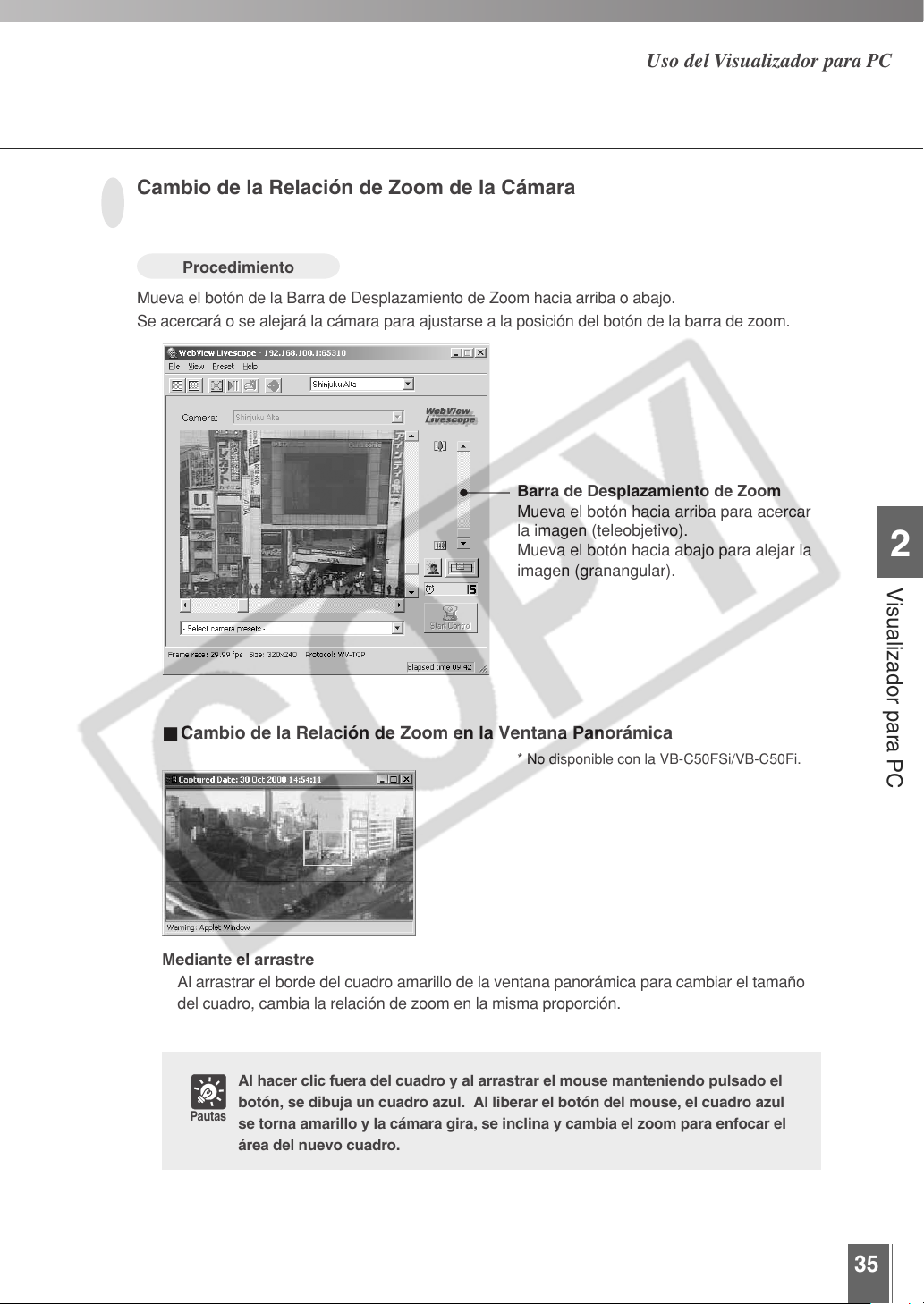

Cambio de la Relación de Zoom de la Cámara ................................... 35

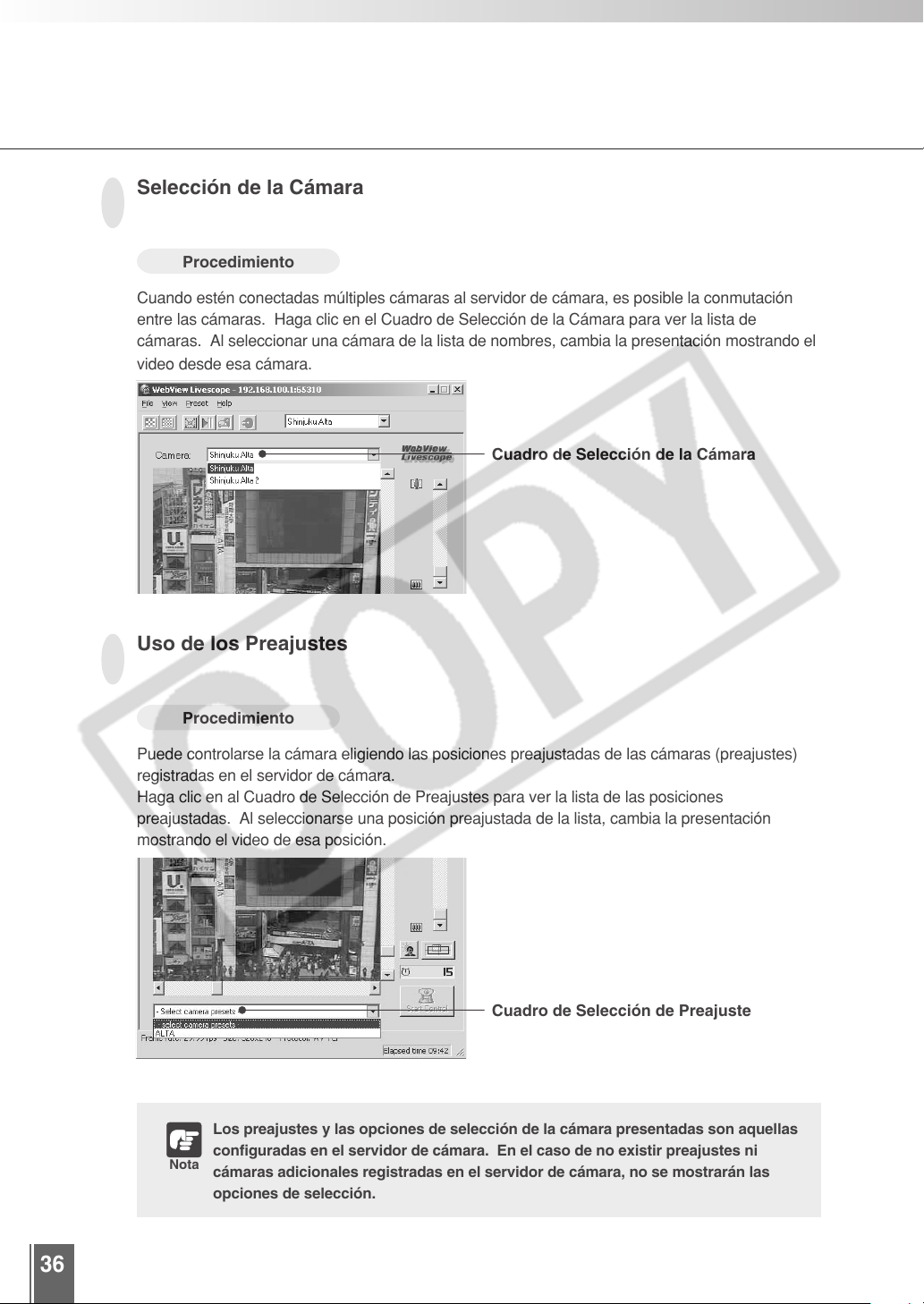

Selección de la Cámara ........................................................................ 36

Uso de los Preajustes ........................................................................... 36

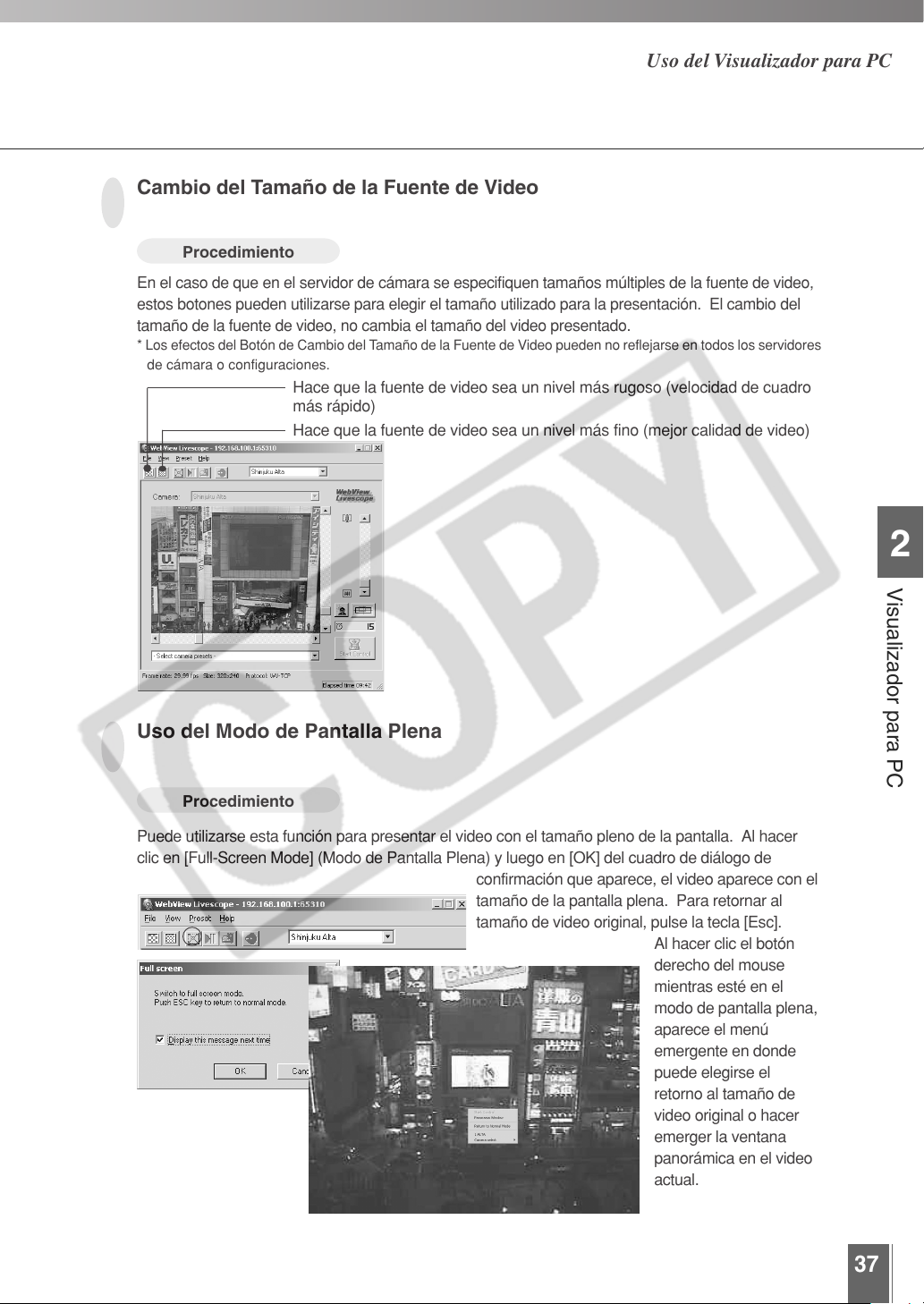

Cambio del Tamaño de la Fuente de Video ......................................... 37

Uso del Modo de Pantalla Plena .......................................................... 37

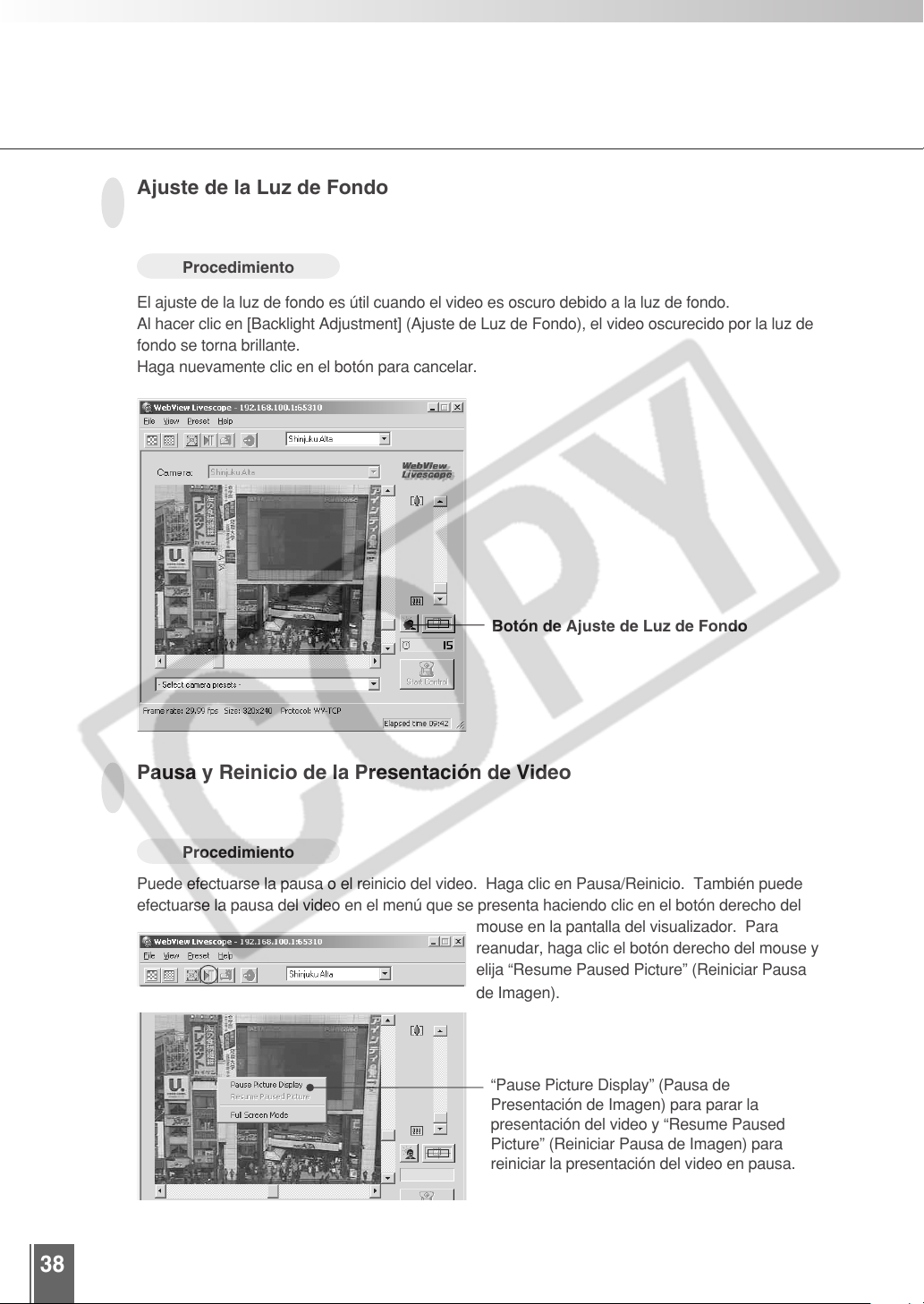

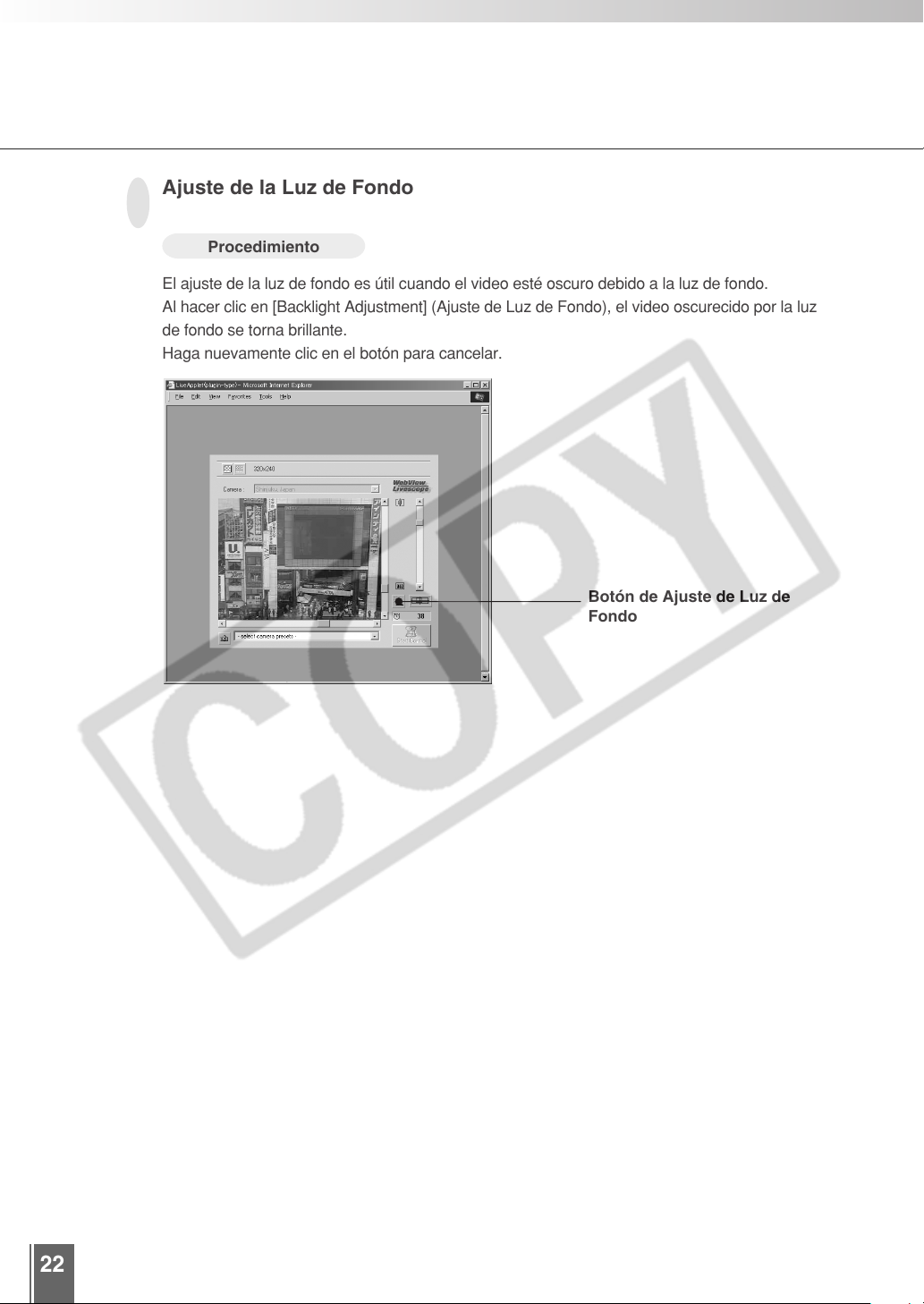

Ajuste de la Luz de Fondo .................................................................... 38

Pausa y Reinicio de la Presentación de Video .................................... 38

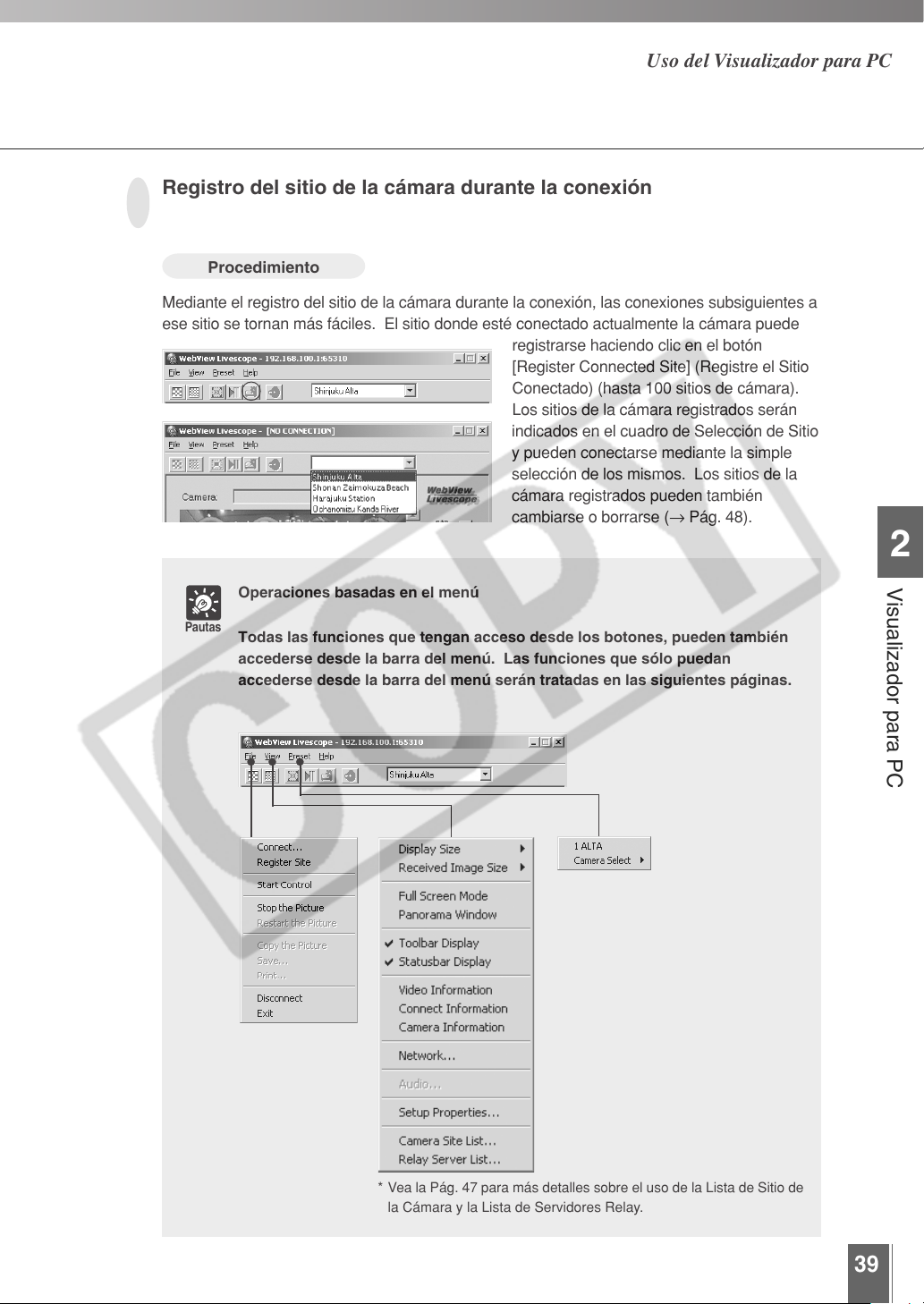

Registro del sitio de la cámara durante la conexión ............................ 39

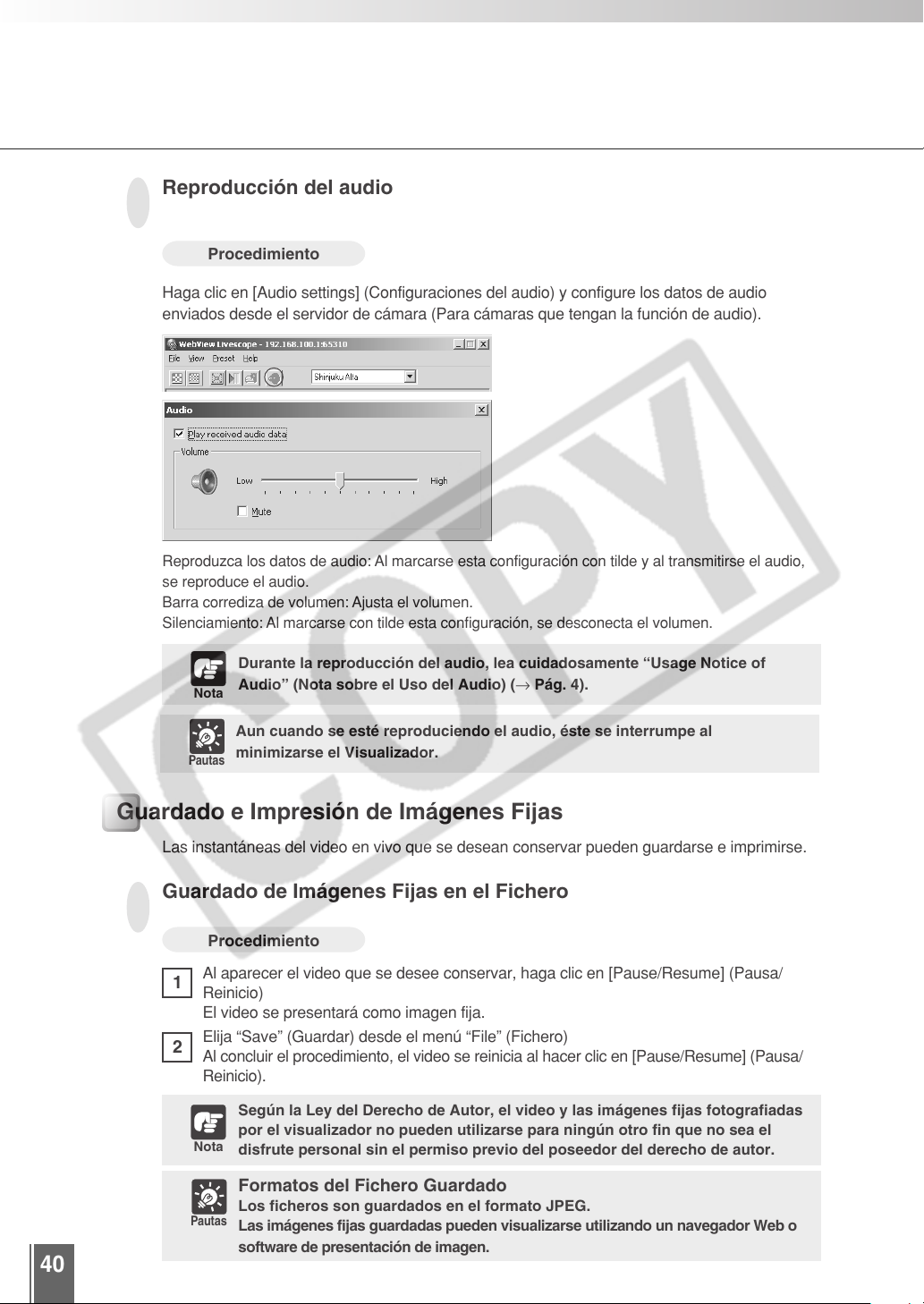

Reproducción de audio ......................................................................... 40

Guardado e Impresión de Imágenes Fijas ................................. 40

Guardado de Imágenes Fijas en Ficheros ........................................... 40

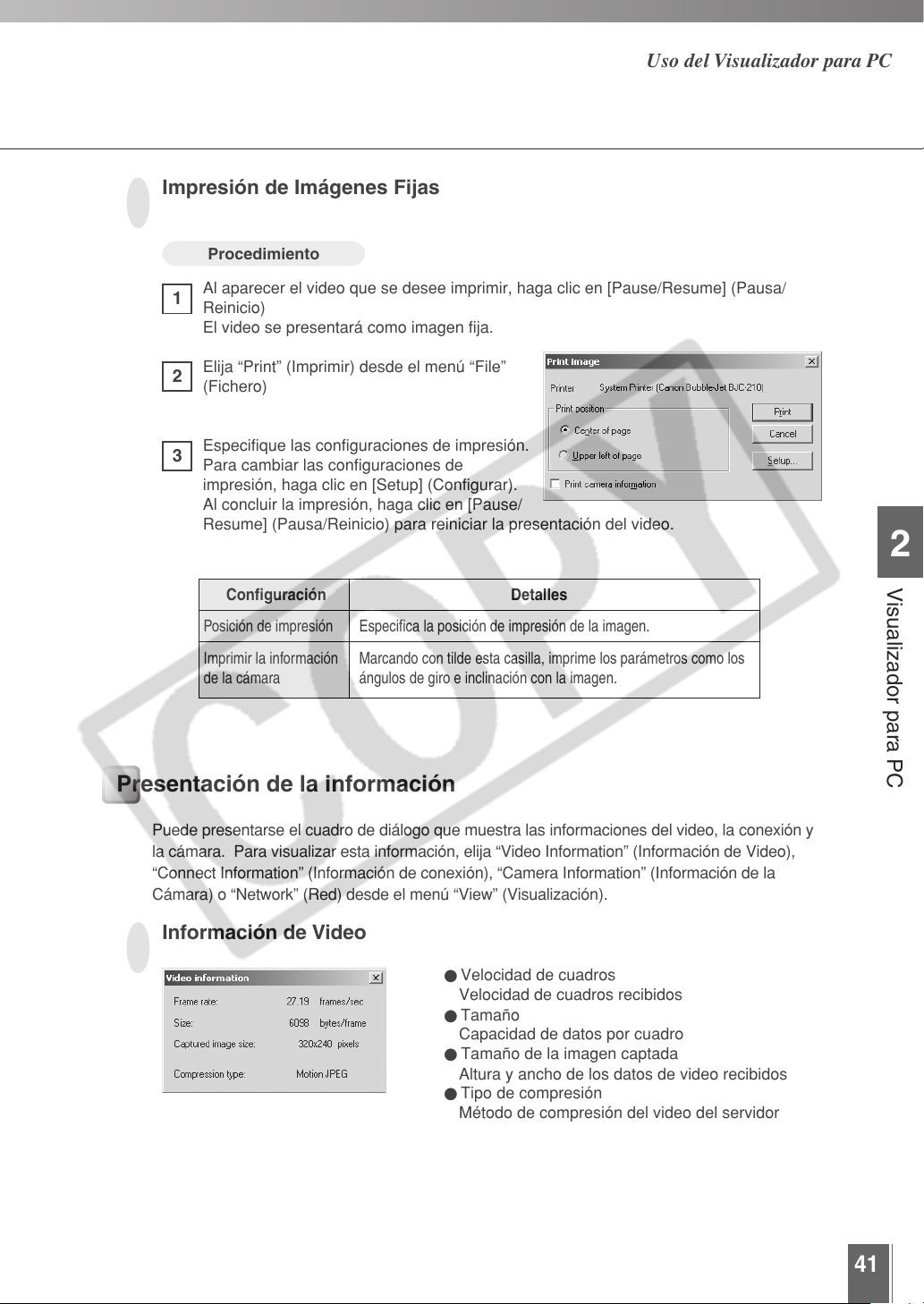

Impresión de Imágenes Fijas ................................................................ 41

Presentación de la Información ................................................. 41

Información de Video ............................................................................ 41

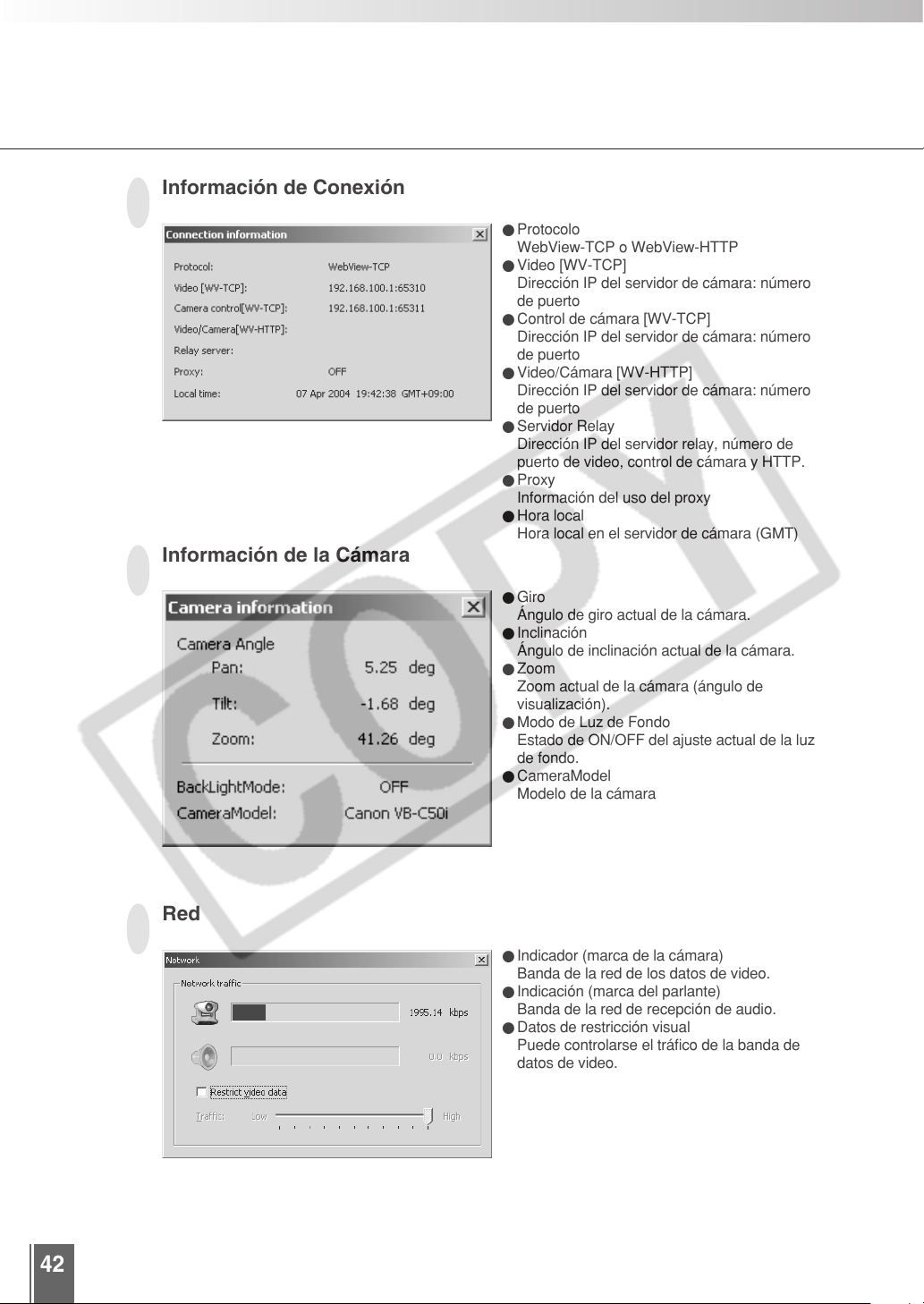

Información de Conexión ...................................................................... 42

Información de la Cámara ..................................................................... 42

Red ........................................................................................................ 42

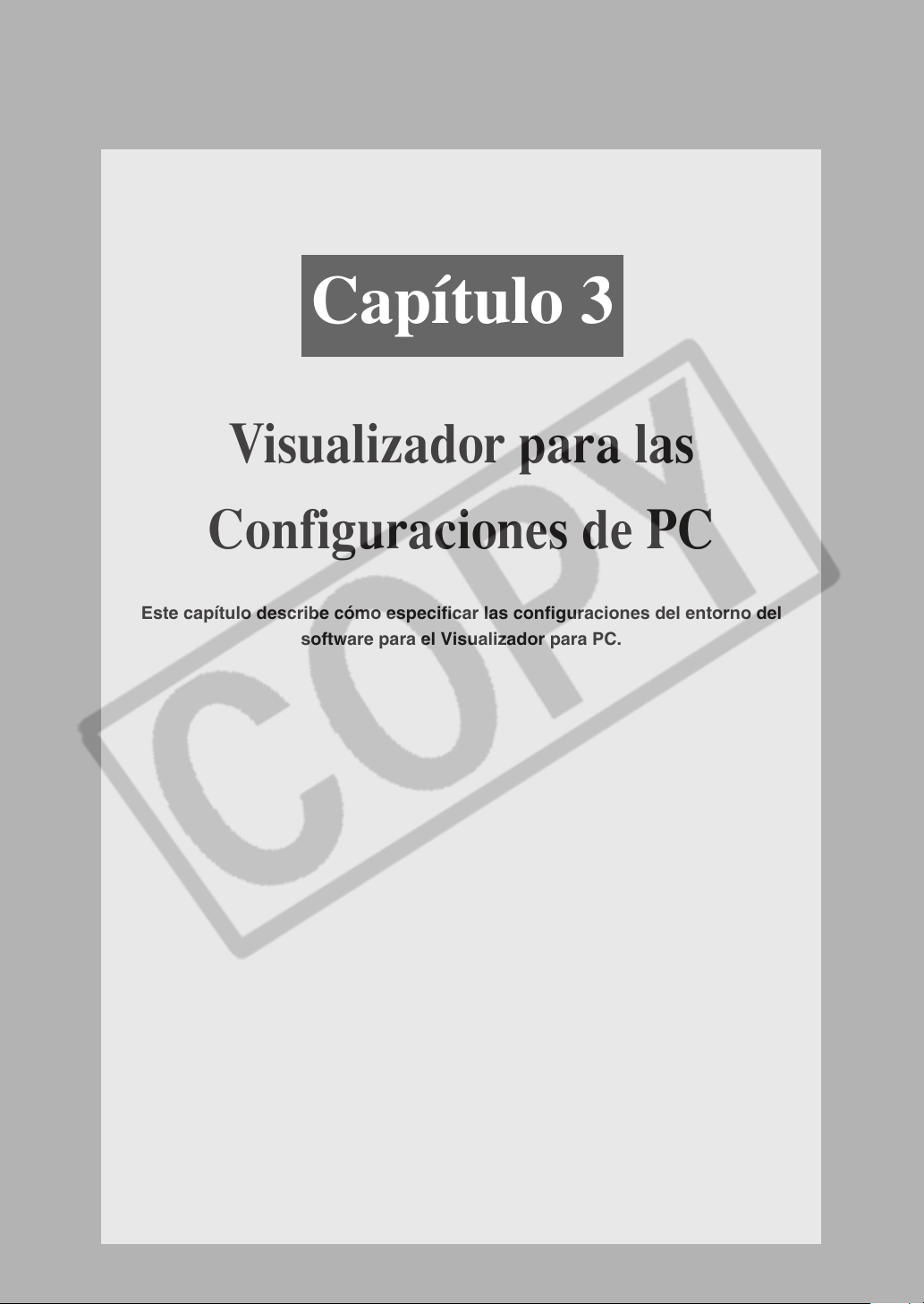

Capítulo 3 Visualizador para las Configuraciones de la PC

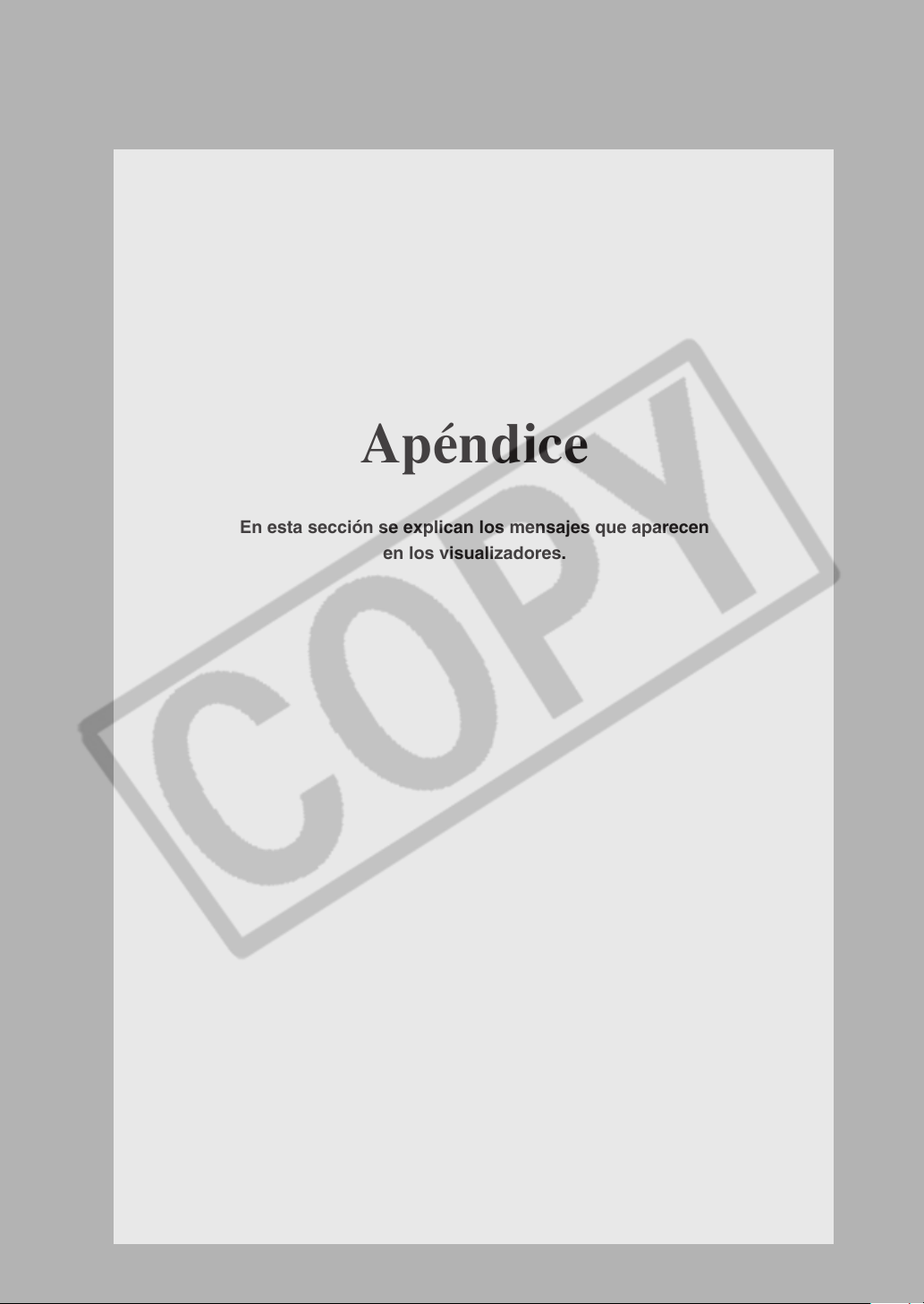

Apéndice

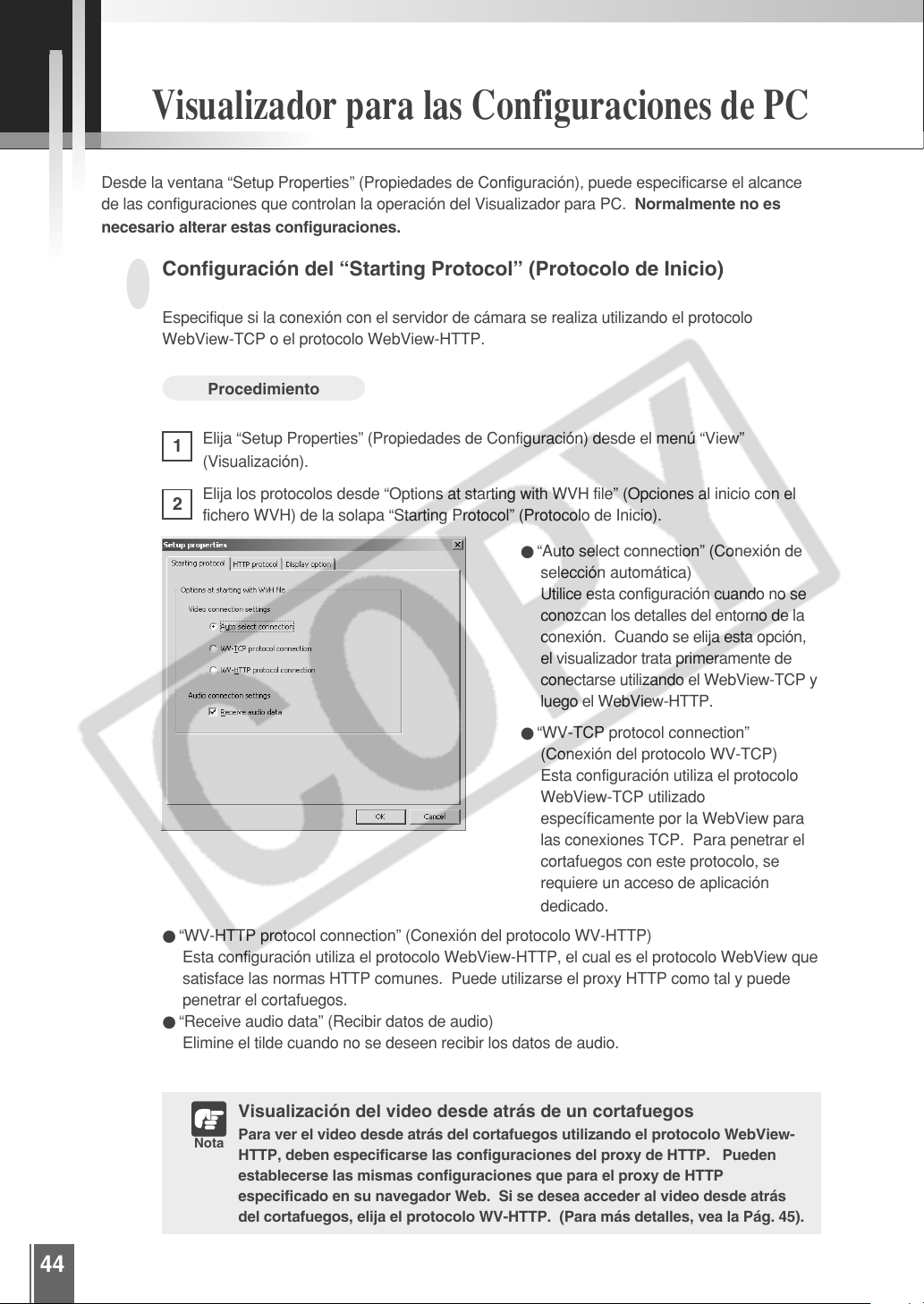

Visualizador para las Configuraciones de la PC ....................44

Configuración del “Starting Protocol” (Protocolo de Inicio).................. 44

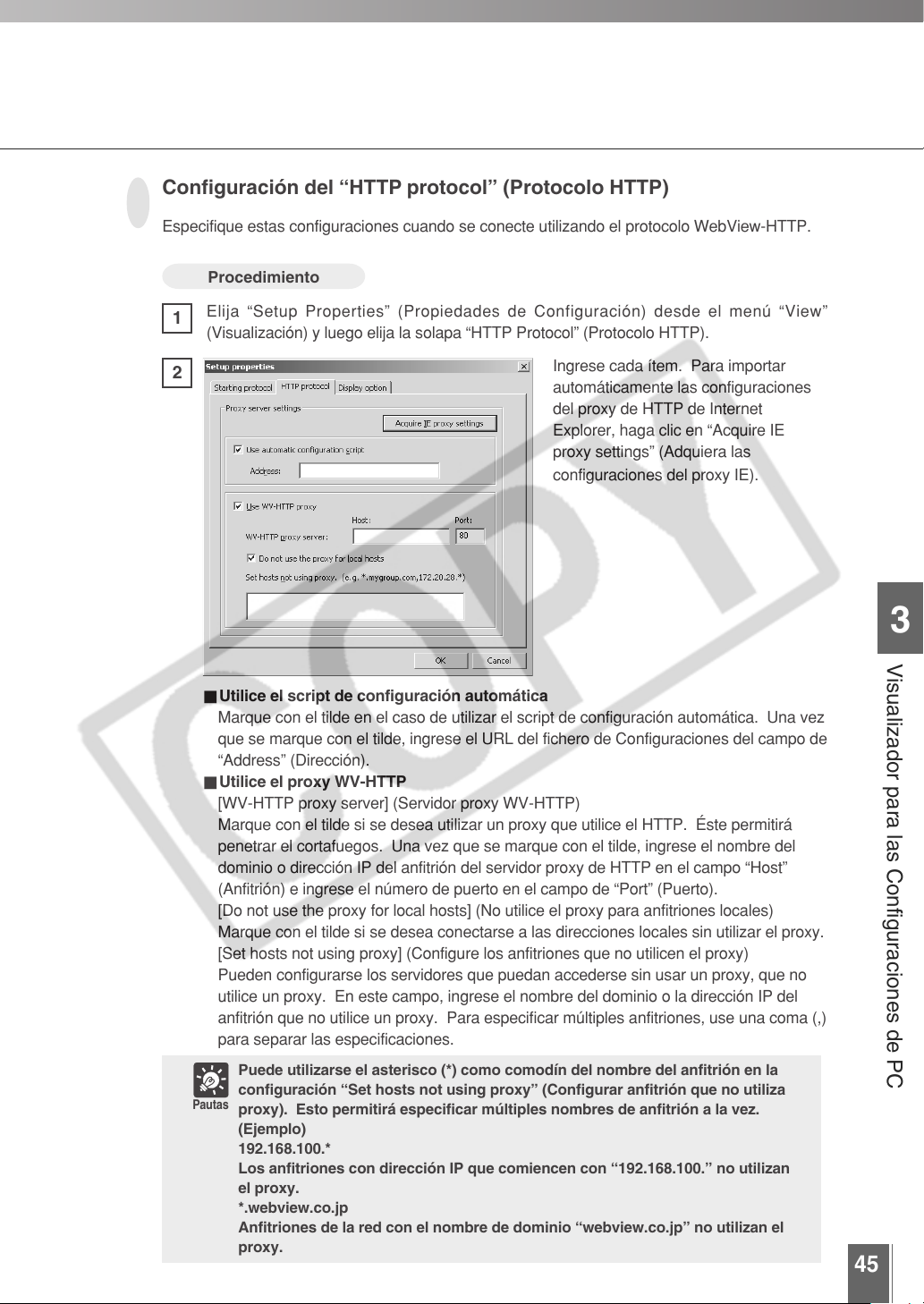

Configuración del “HTTP Protocol” (Protocolo HTTP) ......................... 45

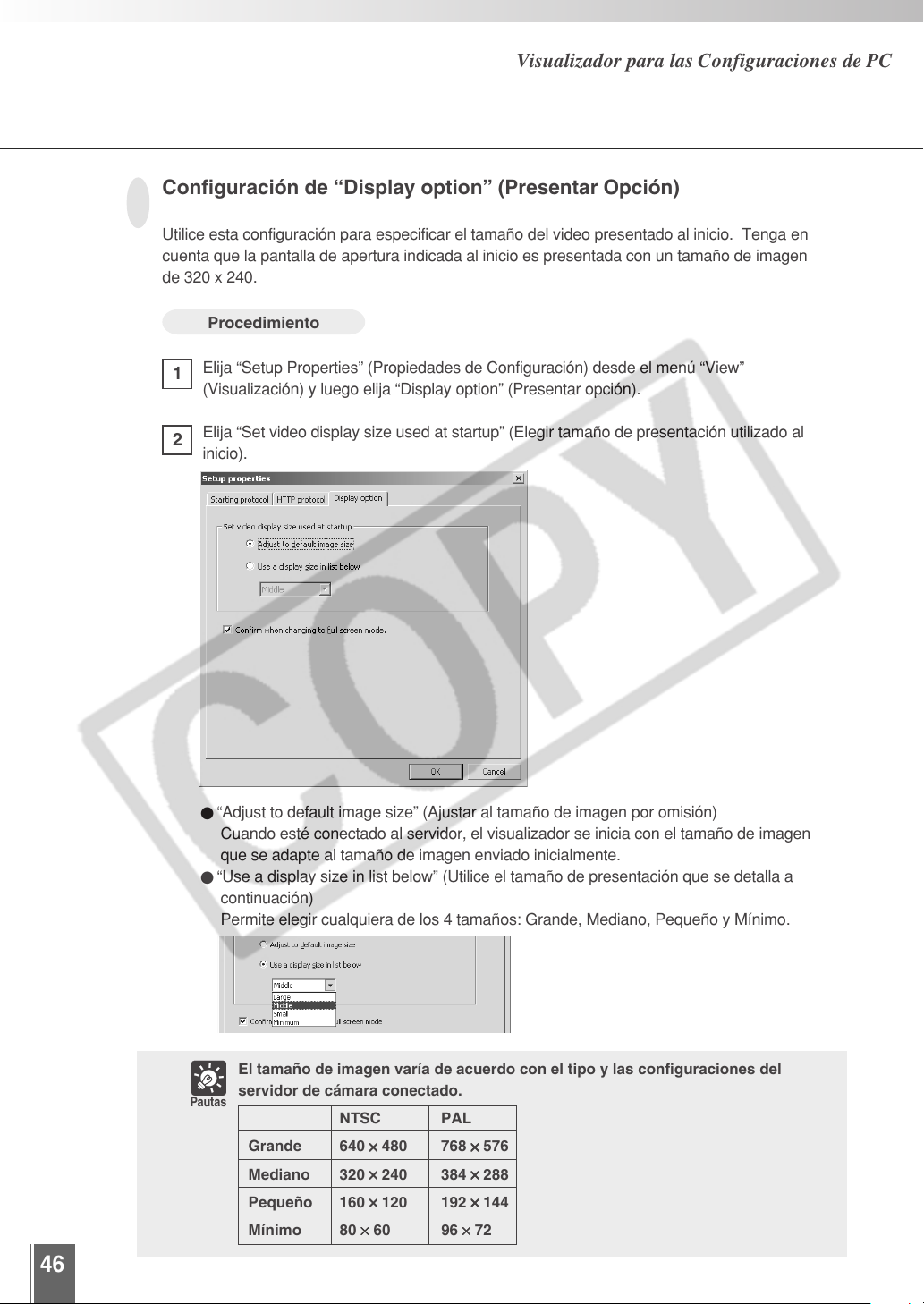

Configuración del “Display Option” (Presentar Opción) ....................... 46

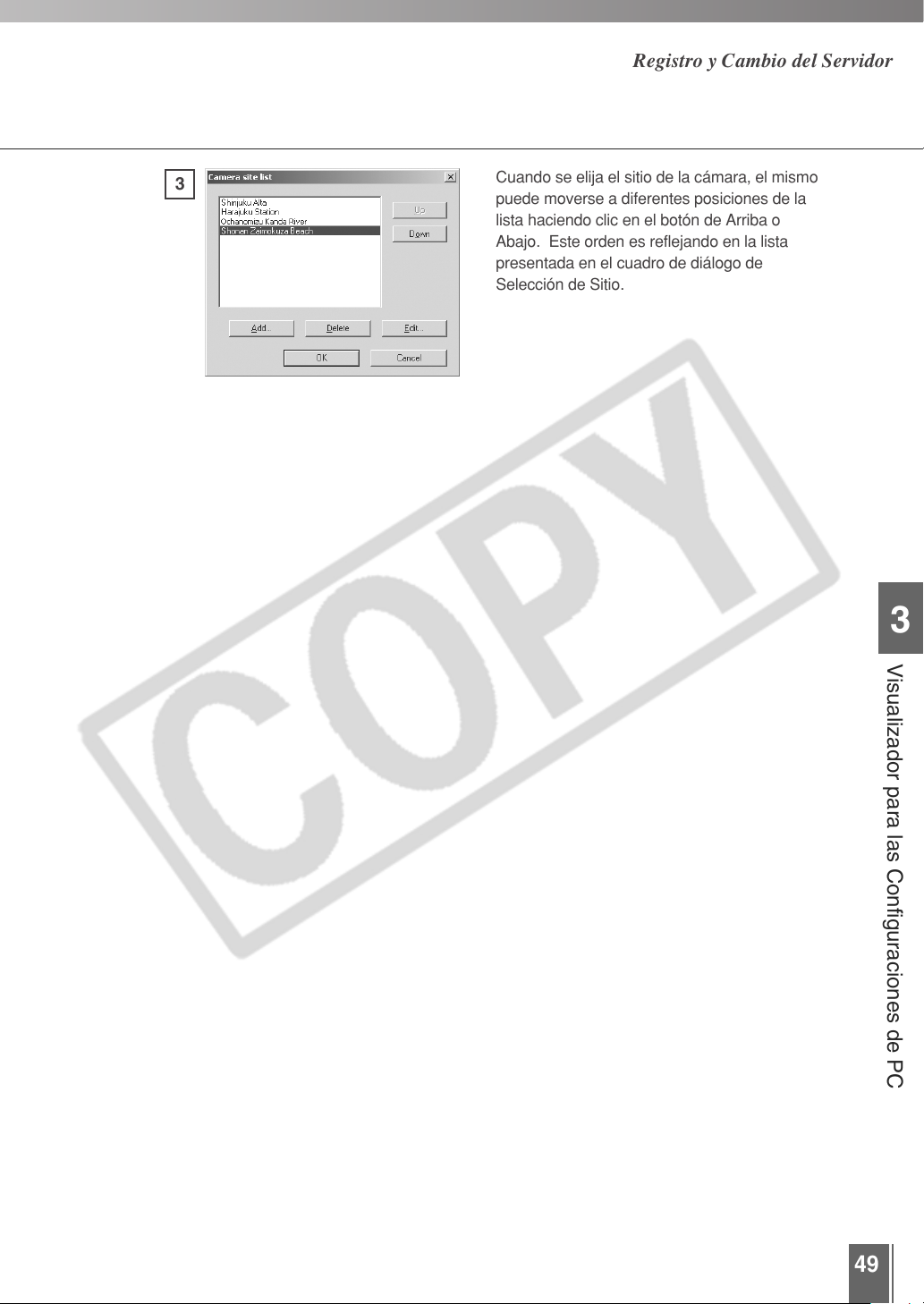

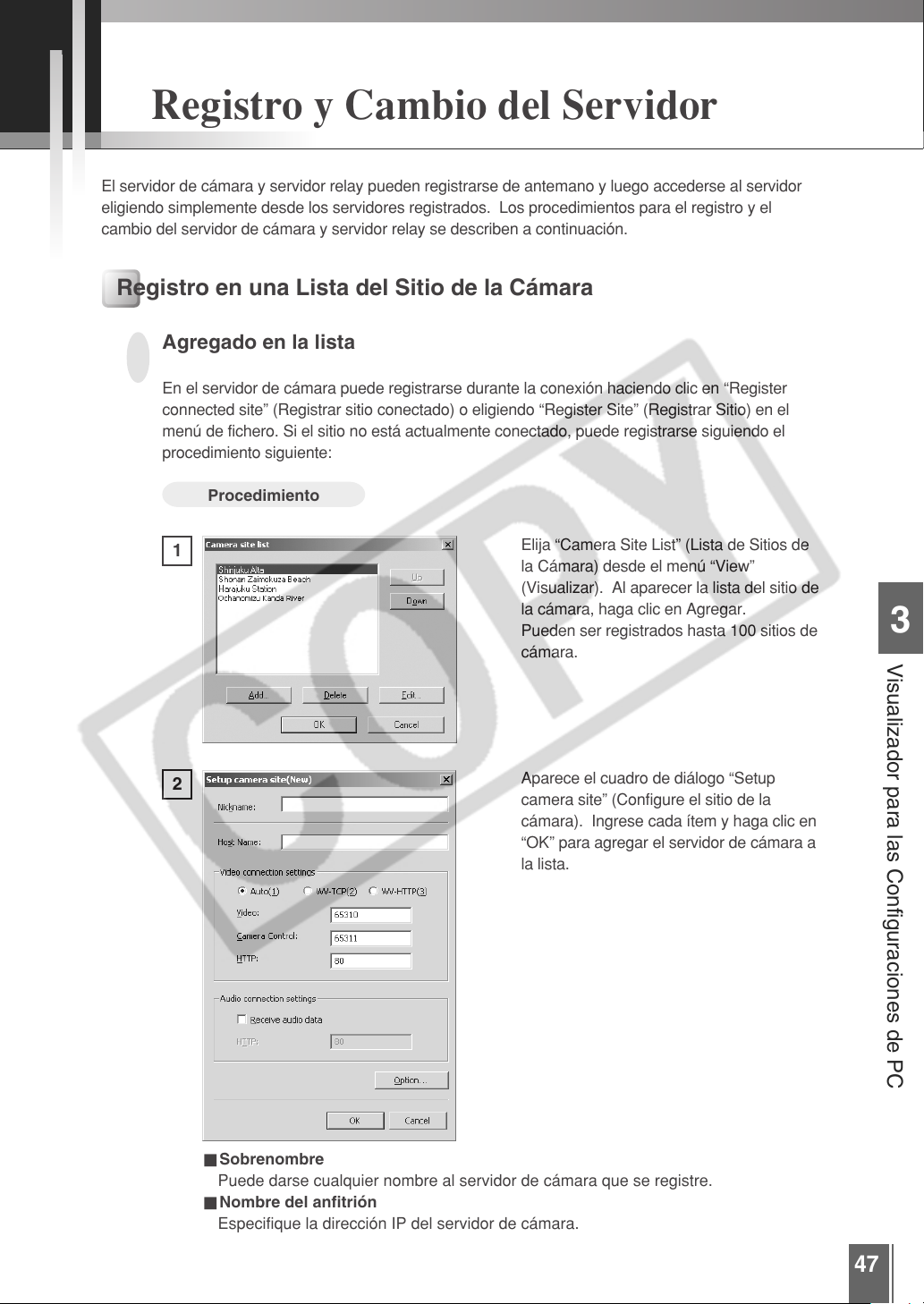

Registro y Cambio del Servidor.............................................. 47

Registro en una Lista de Sitio de la Cámara .............................47

Agregado en la lista .............................................................................. 47

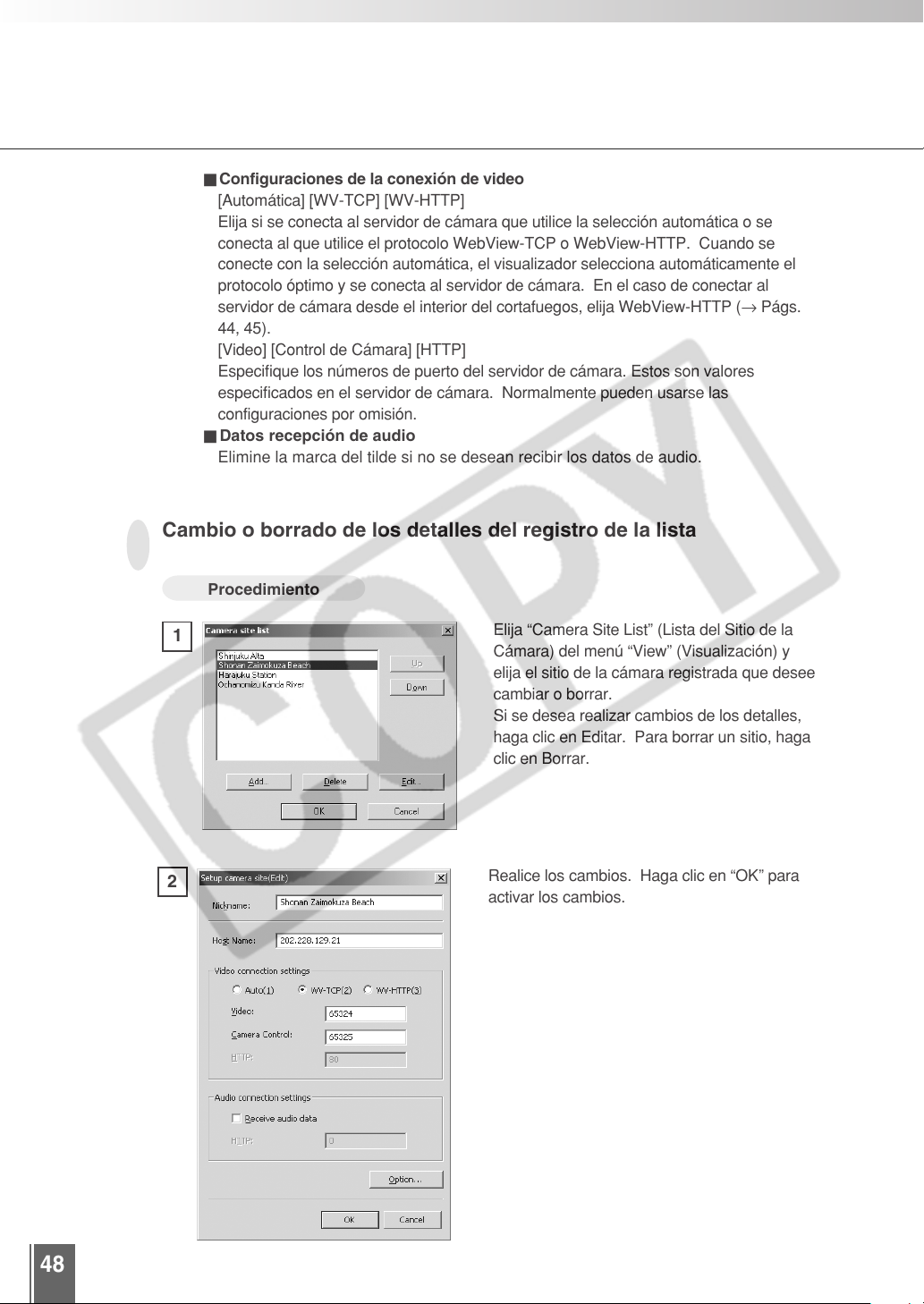

Cambio o borrado de detalles del registro de la lista ........................... 48

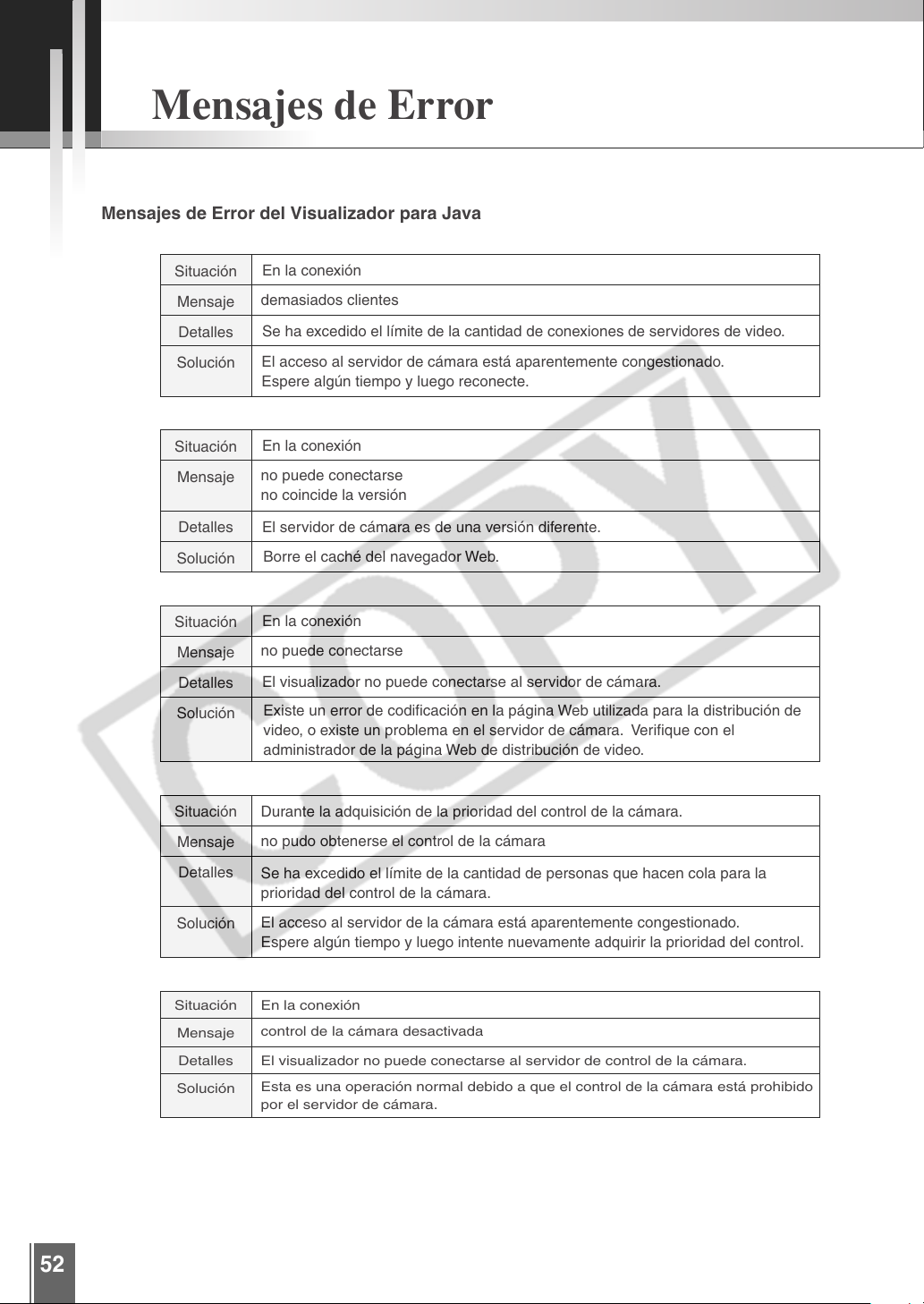

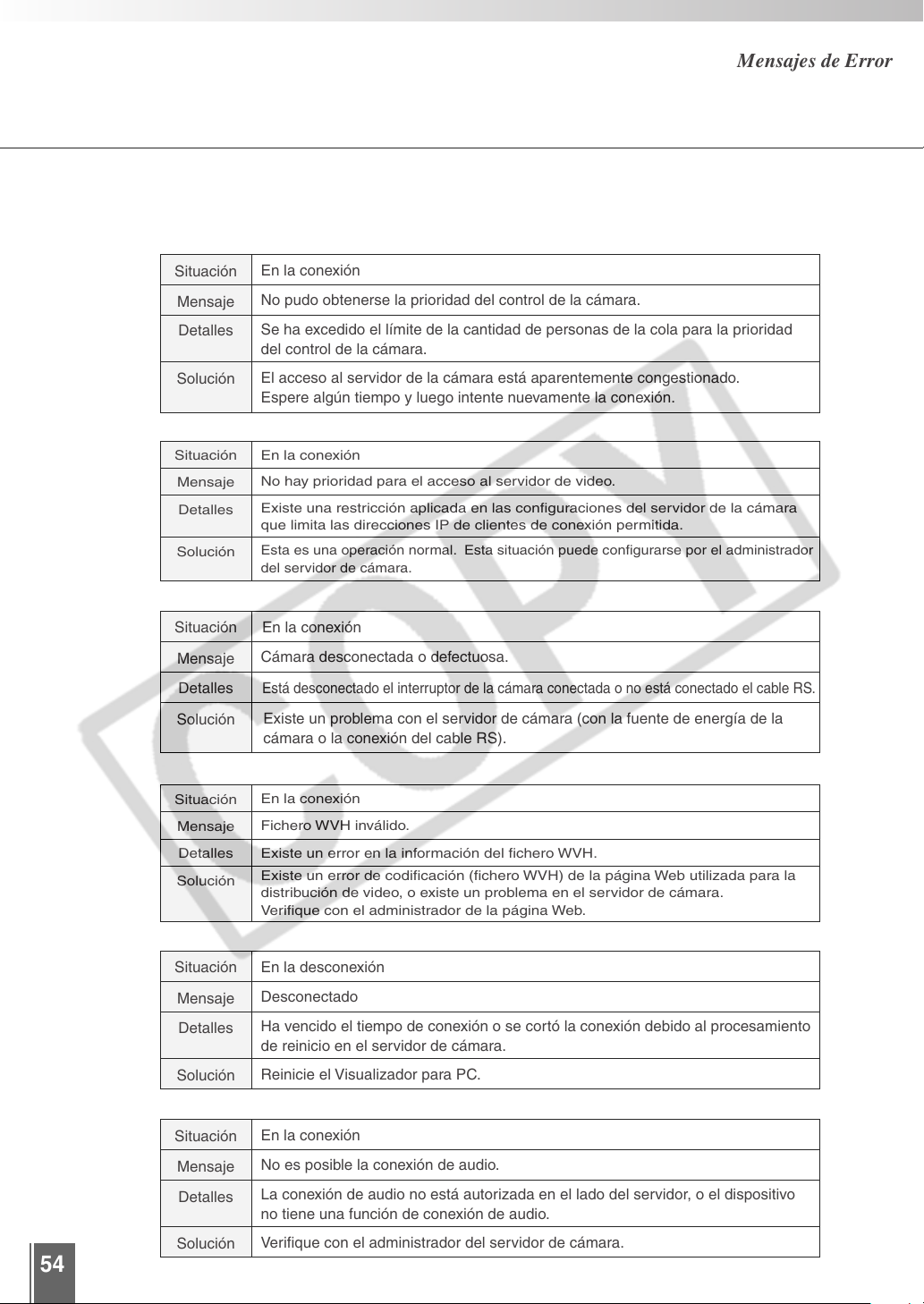

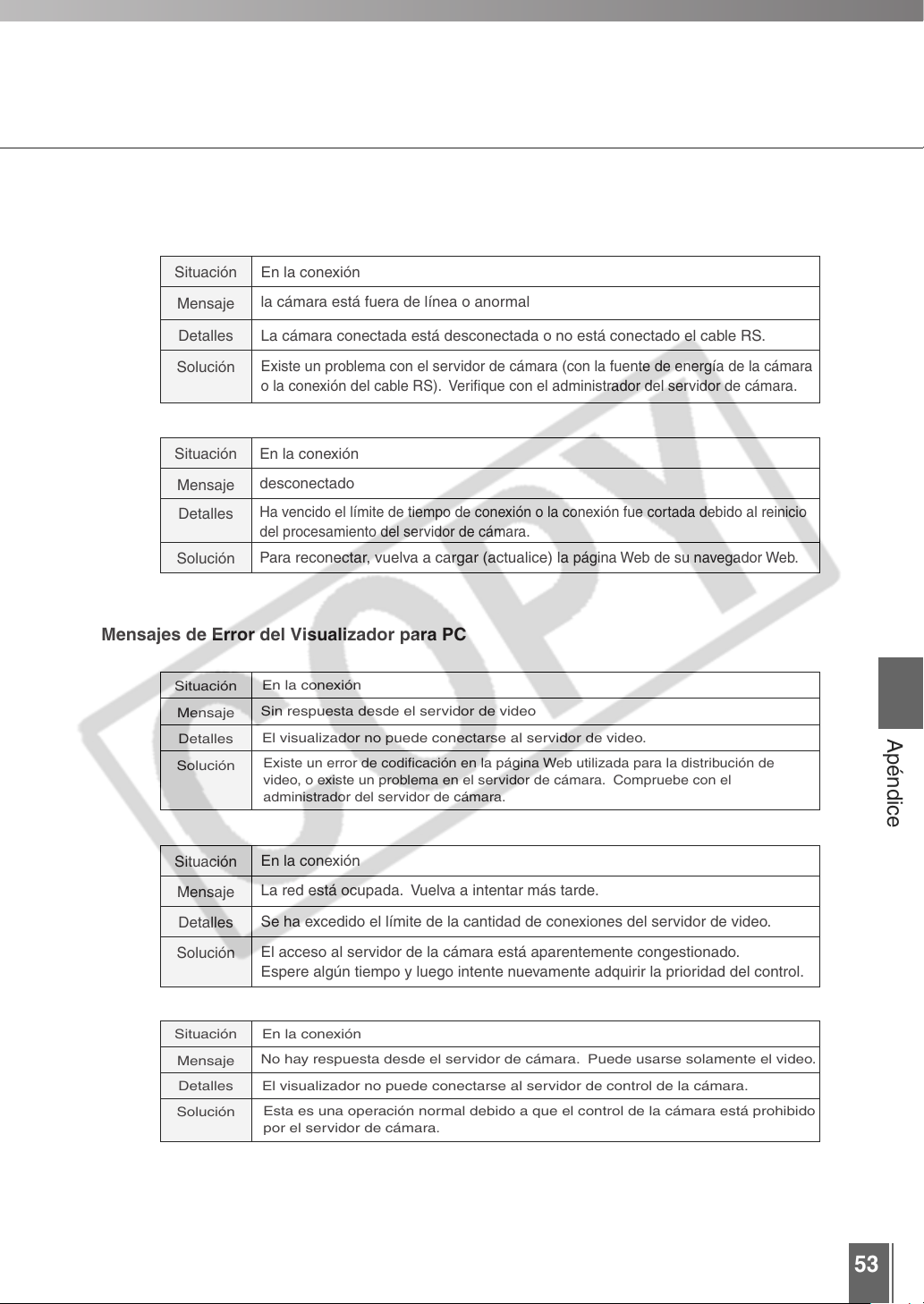

Mensajes de Error .................................................................. 52

Índice ...................................................................................... 55

Page 4

Introducción

Este manual describe cómo utilizar el Software de Visualizador WebView Livescope Ver. 3.6. Existen dos tipos de visualizadores, el Visualizador para Java y el Visualizador Para PC, y puede utilizarse uno como el otro emisor de video según las exigencias. Ambos tipos proveen las mismas funciones básicas de visualizar los videos, pero difieren en cuanto a las otras características y funciones. Las preparaciones para el uso de dos tipos de visualizadores y el entorno de operación requerido también difieren según el hardware y software de la computadora utilizada para ejecutar el visualizador. Para asegurar el mejor uso posible de este producto, lea cuidadosamente este manual antes de usar el visualizador. Después de terminar la lectura, guarde este manual en un lugar seguro. La última información del visualizador está disponible en el siguiente URL. http://www.canon.com/webview

Importante

prohibida la transferencia no autorizada de todo o cualquier parte del contenido de este manual.

2 El contenido de este manual está sujeto a cambios sin previo aviso. 3 Se ha hecho todo el esfuerzo para asegurar que el contenido de este manual esté libre de

errores. En el caso de encontrar algún error, omisión o imprecisiones aparentes, comuníquese con el fabricante.

4 A pesar de lo indicado precedentemente, Canon no asume responsabilidades por cualquier

resultado que pueda resultar de la operación de este producto.

Sobre Derechos de Autor

Los videos o imágenes tomadas o grabadas con el visualizador pueden no ser utilizados o publicados sin el consentimiento del poseedor del derecho de autor, si es que existe, salvo en los casos permitidos para el uso personal conforme a la ley de derechos de autor pertinente.

Nota sobre el Uso del Audio

1. El sistema de audio puede ser interrumpido según las características de su PC y del entorno de la red.

2. En el caso utilizarse un servidor proxy, el audio puede ser interrumpido.

3. En el caso de utilizarse una PC en la cual esté instalado el programa antivirus, el audio puede ser retardado o el flujo de audio puede ser temporalmente interrumpido.

Información sobre la Marca Comercial

Canon y el logotipo de Canon son marcas registradas por Canon Inc. Microsoft Windows y Microsoft Internet Explorer son marcas registradas por Microsoft Corporation en los Estados Unidos y otros países. Netscape es una marca registrada de Netscape Communications Corporation. Java y todas las marcas basadas en Java son marcas registradas por Sun Microsystems, Inc. en los Estados Unidos y otros países. Todas las otras compañías o nombres de productos utilizados en este documento son marcas comerciales o marcas registradas de las respectivas compañías. * En este manual, “Microsoft Windows” es abreviado simplemente como “Windows”.

Convenciones

Indica notas importantes o restricciones que deben observarse durante el uso de este producto.

Nota

Pautas

Lea siempre estas notas.

Indica una información adicional o explicaciones para un procedimiento. Deberán leerse estas notas.

Page 5

Reseña del WebView Livescope

■WebView Livescope es el sistema que permite controlar la cámara y distribuir el video en vivo

desde una ubicación remota.

■El sistema es configurado para un servidor de cámara y el software del visualizador. El servidor

de cámara distribuye el video en vivo tomado por la cámara de video en la Internet o Intranet. El software del visualizador puede presentar el video y controlar la cámara a distancia.

■El sistema WebView Livescope puede utilizarse en una amplia gama de aplicaciones como la

distribución de video en vivo en un sitio de la Web y el monitoreo.

Se disponen de los siguientes tipos de servidores de cámara:

• Servidor de Cámara de Red VB150

• Cámara de Red VB-C50i/VB-C50iR

• Cámara de Red VB-C50FSi

• Cámara de Red VB-C50Fi

Se disponen de los siguientes tipos de Software del Visualizador:

• Visualizador para Java (Este manual es sin cargo y viene junto con el servidor de cámara)

• Visualizador para PC (Este manual es sin cargo y viene junto con el servidor de cámara)

• Grabador de Video de Red VK-64 (Se vende por separado)

• WebView Livescope MV Ver. 2.1/LE (Se vende por separado)

Introducción

WebView Livescope es un sistema de distribución de video que posibilita a los

usuarios visualizar activamente (realizando las operaciones por uno mismo)

el video en vivo (que se muestra en el momento) desde las páginas Web,

permitiendo a los usuarios cambiar el ángulo de la cámara y la ampliación por zoom.

Emisor de Video

(Servidor de cámara)

VB150

VB-C50FSi/

VB-C50Fi

VB-C50i

Ofrece una forma fácil de proveer contenidos de información en vivo

■Los nombres de los visualizadores han sido cambiados como sigue:

Nombre antiguo

Visualizador Helper

Visualizador para Java

Observando mediante el cambio del ángulo y la ampliación por zoom

Nombre Nuevo

Visualizador para PC

Visualizador para Java

En vivo

Enviando el video actual

Activo

(Software del visualizador)

Ofrece la ventaja de elegir

activamente las partes deseables

del video en vivo de acuerdo

con los propósitos del usuario

Receptor de Video

Page 6

Reseña del Visualizador

Existen dos tipos de Software del Visualizador WebView Livescope: El Visualizador para Java y el Visualizador para PC.

Visualizador para Java

Este es un visualizador escrito utilizando el lenguaje Java. El visualizador permite que los videos del servidor de la cámara puedan visualizarse en cualquier computadora con un navegador Web que ejecute el Java, prescindentemente de la plataforma. Debido a que el subprograma Java se descarga al iniciarse el visualizador, el primer video demora algún tiempo en aparecer. El Visualizador para Java dispone de dos tipos de visualizadores: el LiveApplet que contiene las funciones de presentación de video y de control de la cámara y el Glimpse que contiene la función de presentación del video.

LiveApplet

Funciones de presentación de video Funciones de control de cámara

Clic

➤

Imagen panorámica

Glimpse

Funciones de presentación de video

● Para utilizar el Visualizador para Java, es necesario que se instale de

antemano el Java VM. Para más detalles, vea el sitio Web.

Nota

Sitio Web del Producto WebView http://www.canon.com/webview

● Las imágenes panorámicas deben registrarse previamente en el servidor de

cámara. Las fotografías panorámicas no serán disponibles con la VB-C50FSi/VB- C50Fi.

Page 7

Visualizador para PC

Este es un visualizador que se ejecuta como una aplicación. Este visualizador provee las funciones de presentación de video y de control de la cámara, apareciendo al inicio en una ventana separada. A pesar de que el Visualizador para PC debe ser preinstalado, ofrece la ventaja de presentar rápidamente el primer video. Actualmente, este visualizador está disponible sólo en la versión Windows.

Clic

➤

Introducción

Imagen panorámica

● El Visualizador para PC se provee en el CD-ROM suministrado con el

Nota

Pautas

Servidor de Cámara de Red VB150, la Cámara de Red VB-C50i/VB-C50iR, VB-C50Fsi y paquetes VB-C50Fi. El visualizador también puede descargarse sin costo alguno desde el siguiente sitio Web. URL : http://www.canon.com/webview

● Es necesario que el Visualizador para PC sea preinstalado en la

computadora. (→ Pág. 26).

● Las imágenes panorámicas deben ser registradas de antemano en el

servidor de cámara.

* Las fotografías panorámicas no serán disponibles con la VB-C50FSi/VB-C50Fi.

● Para reproducir el audio, lea cuidadosamente el “Usage Notice of Audio”

(Nota sobre el Uso del Audio) (→ Pág. 4).

* La entrada/salida de audio no está disponible con la VB-C50Fi.

● Debido a que el Visualizador para Java se descarga desde el servidor de

cámara cada vez que se accede y se presenta el video en la pantalla del visualizador, se inicia más lento que el Visualizador para PC que es preinstalado en la PC.

● Use el Visualizador para Java cuando acceda al servidor de cámara y

visualice el video por primera vez. Sin embargo, se recomienda instalar y usar el Visualizador para PC si visualiza el video con frecuencia.

Page 8

Entorno de Operación

Con respecto a la última información, vea nuestra página Web del Producto WebView. http://www.canon.com/webview

Visualizador para Java Ver. 3.6

Windows 2000 (SP4)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows XP (SP1a)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2

Sistema Operativo/ Asistente de Web

Java VM

* El Java VM debe ser instalado de antemano. Si no ha sido instalado el Java VM provisto por Microsoft, se ruega

acceder a la página Web de Sun Microsystems para descargar el Java VM suministrado por Sun Microsystems.

* La operación es inestable cuando sea utilizado con el SO o navegador Web que no sean los indicados arriba.

Visualizador para PC Ver. 3.50

Sistema Operativo/ Asistente de Web

* Debe instalarse de antemano desde el CD-ROM suministrado con el servidor de cámara (→ p.26)

Windows XP (SP2)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows Server 2003 Edición Standard/Microsoft Internet Explorer 6.0, Netscape 7.1, 7.2 Windows Server 2003 Edición Standard (SP1)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2

MSVM Edición 5.0.0.3810 (Java VM provisto por Microsoft) Java Plug-in 1.4.2 o posterior (Java VM provisto por Sun Miccrosystems)

Windows 2000 (SP4)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows XP (SP1a)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows XP (SP2)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows Server 2003 Edición Standard/Microsoft Internet Explorer 6.0, Netscape 7.1, 7.2 Windows Server 2003 Edición Standard (SP1)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2

Page 9

Capítulo 1

Visualizador para Java

Este capítulo describe las preparaciones requeridas para el uso del

Visualizador para Java y explica cómo utilizar el visualizador.

Page 10

Preparaciones para el uso del Visualizador para Java

El Visualizador para Java es automáticamente descargado desde el servidor de cámara. No es necesario que se instale en forma anticipada. Sin embargo, según el tipo de navegador Web que se esté utilizando y las configuraciones del software, deben cambiarse las configuraciones del navegador Web.

Uso del Internet Explorer

El Internet Explorer tiene una configuración que especifica si el uso de Java es permitido. Desde el menú “Tools” (Herramientas), elija “Internet Options” (Opciones de Internet) y haga clic en la solapa “Advanced” (Avanzado). Luego configure “JIT compiler for virtual machine enabled” (Compilador JIT para máquina virtual activada) como configuración de “Microsoft VM”.

* Para Internet Explorer 6.0

En el Windows XP puede no estar instalado el Java VM. Si este es el caso, instálelo. Para más detalles, vea el sitio Web. Sitio Web del Producto WebView http://www.canon.com/webview Después de las configuraciones son presentadas las configuraciones detalladas siguientes similares a las propias.

* Para Internet Explorer 6.0

Page 11

Uso del Netscape

Netscape también tiene una configuración que especifica si el uso de Java es permitido. Elija “Preferences” (Preferencias) desde el menú “Edit” (Editar), haga clic en “Advanced” (Avanzado) y luego haga clic en la casilla “Enable Java” (Activar Java).

* Para Netscape 7.1

Las configuraciones para el navegador Web varían según la versión utilizada. Vea las configuraciones ofrecidas aquí y compruebe la versión del

Nota

navegador.

Visualizador para Java

Page 12

Cuando se conecte a LAN

Pautas

Si el servidor de cámara es utilizado a través de la Internet y se especifica el proxy del navegador Web configurándolo manualmente, los videos serán distribuidos a través del proxy. Esto puede dar como resultado una velocidad de cuadros más lenta y sobrecargarse el servidor proxy. Utilice el procedimiento que se describe a continuación para instalar la conexión “No proxy” (Sin proxy). Debe tenerse en cuenta que en el caso de acceder a un servidor de cámara que esté ubicado fuera de un cortafuegos en la Internet, no se requiere el registro del servidor de cámara.

Ejemplos de Instalación

Uso del Internet Explorer

Especifique “Automatically detect settings” (Detectar automáticamente las configuraciones), “Use automatic configuration script” (Usar el script de configuración automática) o “Use a proxy server for your LAN” (Usar un servidor proxy para su LAN) como sigue.

● Detectar automáticamente las configuraciones

1 Desde el menú “Tools” (Herramientas) elija “Internet Options” (Opciones de Internet) y haga clic en

la solapa “Connections” (Conexiones).

2 Haga clic en “LAN settings” (Configuraciones LAN) para abrir el cuadro de diálogo de

Configuraciones de la Red de Área Local (LAN).

3 Marque el casillero “Automatically detect settings” (Detectar automáticamente las configuraciones)

en “Automatic configuration” (Configuración automática).

4 Haga clic en “OK” para cerrar el cuadro de diálogo de Configuraciones de la Red de Área Local

(LAN) y el cuadro de diálogo de Opciones de Internet. La fecha del proxy es detectada automáticamente cuando se especifique esta configuración.

* Para Internet Explorer 6.0

● Utilice el script de configuración automática

1 Desde el menú “Tools” (Herramientas) elija “Internet Options” (Opciones de Internet) y haga clic en

la solapa “Connections” (Conexiones).

2 Haga clic en “LAN settings” (Configuraciones LAN) para abrir el cuadro de diálogo de

Configuraciones de la Red de Área Local (LAN).

3 Marque el casillero de “Use automatic configuration script” (Usar el script de configuración

automática) en “Automatic configuration” (Configuración automática) e ingrese el URL (por ejemplo, http://192.168.100.10/proxy.pac) del fichero de Configuraciones.

4 Haga clic en “OK” para cerrar el cuadro de diálogo de Configuraciones de la Red de Área Local

(LAN) y el cuadro de diálogo de Opciones de Internet.

* Para Internet Explorer 6.0

Page 13

Preparaciones para el uso del Visualizador para Java

● Utilice el servidor proxy para LAN

1 Desde el menú “Tools” (Herramientas, elija “Internet Options” (Opciones de Internet) y haga clic en

la solapa “Connections” (Conexiones).

2 Haga clic en “LAN settings” (Configuraciones LAN) para abrir el cuadro de diálogo de

Configuraciones de la Red de Área Local (LAN).

3 Marque el casillero de “Use a proxy server for your LAN” (Usar el servidor proxy para LAN) en

“Proxy server” (Servidor proxy) y haga clic en “Advanced” (Avanzado).

4 En el campo de “Exceptions” (Excepciones), ingrese “Camera server IP address: HTTP conversion

server service port” (Dirección IP del servidor de cámara: puerto de servicio del servidor de conversión HTTP). Si existen configuraciones múltiples, use un punto y coma (;) como separador (por ejemplo, 192.168.100.1:80; 192.168.0.20:80).

5 Haga clic en “OK” para cerrar el cuadro de diálogo de Configuraciones de Proxy, las

Configuraciones de la Red de Área Local (LAN) y el cuadro de diálogo de Opciones de Internet.

* Para Internet Explorer 6.0

Visualizador para Java

Uso del Netscape

Especifique “Manual proxy configuration” (Configuración manual de proxy) o “Automatic proxy configuration URL” (URL de configuración automática de proxy) como sigue.

● URL de configuración automática de proxy

1 Desde el menú “Edit” (Editar) elija “Preferences” (Preferencias). 2 Elija “Proxies” en “Advanced” (Avanzado) y elija “Automatic proxy configuration URL” (URL de

configuración automática de proxy).

3 En el campo “Automatic proxy configuration URL” (URL de configuración automática de proxy)

ingrese el URL (por ejemplo, http://192.168.100.10/proxy.pac) del fichero de Configuraciones.

4 Haga clic en “OK” para cerrar el cuadro de diálogo de Preferencias.

* Para Netscape 7.1

Page 14

Preparaciones para el uso del Visualizador para Java

● Configuración manual de proxy

1 Desde el menú “Edit” (Editar) elija “Preferences” (Preferencias). 2 Elija “Proxies” en “Advanced” (Avanzado) y elija “Manual proxy configuration” (Configuración

manual de proxy).

3 En el campo “No Proxy for” (No proxy para) ingrese “Camera server IP address: HTTP conversion

4 Haga clic en “OK” para cerrar el cuadro de diálogo de Preferencias.

* Para Netscape 7.1

Page 15

Inicio del Visualizador para Java

El Visualizador para Java se inicia desde el navegador Web que se presenta en la página Web para distribuir videos. Para crear una página Web para la distribución de videos, vea el manual del usuario del servidor de cámara que está utilizando.

Al hacer clic en “Using Viewer for Java” (Uso del Visualizador para Java) del Navegador Web que presenta la página Web para la distribución de videos, se inicia el Visualizador para Java y se conecta al servidor de cámara.

Clic

➤

Visualizador para Java

Page 16

Uso del Visualizador para Java

Pantalla “LiveApplet”

Existen dos tipos de Visualizadores para Java (→ Pág. 6). La siguiente es una descripción del “LiveApplet”. “LiveApplet” es un visualizador con GUI que permite al usuario cambiar las configuraciones del ángulo de la cámara, la relación de zoom y los ajustes de la luz de fondo. A continuación se hace una breve descripción de las funciones de GUI presentadas en el navegador Web.

Visualizador para Java

LiveApplet

67891011

Botones de Cambio del Tamaño de la Fuente de Video.

El botón de la derecha afina en un nivel la fuente de video presentada, mientras que el botón de la izquierda engrosa en un nivel la imagen. Al engrosarse la imagen se incrementa la velocidad de cuadros, mientras que al afinarse mejora la calidad del video.

* Según el servidor de cámara, no aparecen los botones para el cambio del tamaño de la fuente de video.

Cuadro de Selección de cámara

Cuando estén conectadas múltiples cámaras al servidor de cámara, puede utilizarse este cuadro para seleccionar la cámara.

Barra de Desplazamiento de Inclinación

Se utiliza para cambiar el ángulo de inclinación (movimiento hacia arriba y abajo).

* No presentado en la VB-C50FSi/VB-C50Fi.

Barra de Desplazamiento de Zoom

Se utiliza para cambiar la relación de zoom Se acerca la imagen moviendo el botón hacia arriba (teleobjetivo) y se aleja moviendo hacia abajo (granangular).

Bobón de Visualización Panorámica

Presenta la ventanilla panorámica emergente. Las imágenes panorámicas deben guardarse en el servidor de cámara. Las imágenes panorámicas no son presentadas si no se almacenan.

* No presentado en la VB-C50FSi/VB-C50Fi.

Page 17

Ventana de Estado de Control de la Cámara

Se utiliza para presentar la información de control de la cámara (“Camera controllable” (Cámara controlable), “Camera not controllable” (Cámara no controlable), “Awaiting turn” (Esperando Turno), “Remaining camera control time” (Tiempo remanente de control de la cámara).

Botón de Control de Inicio

Se utiliza para adquirir la prioridad de control de la cámara.

Botón de Ajuste de la Luz de Fondo

Compensa la luz de fondo. Es útil cuando el video aparece oscuro debido a la luz de fondo. Para cancelar, haga nuevamente clic en este botón.

Cuadro de Selección de Preajuste

Permite controlar la cámara seleccionando las posiciones preajustadas de la cámara registradas de antemano en el servidor de cámara.

Barra de Desplazamiento de Giro

Se utiliza para cambiar el ángulo de giro de la cámara (movimiento hacia la izquierda y derecha).

* No presentado en la VB-C50FSi/VB-C50Fi.

Botón de Toma Instantánea

Muestra la toma instantánea del cuadro de video presentado actualmente en una ventana separada. La imagen instantánea puede imprimirse y guardarse.

Visualizador para Java

Ventana Panorámica * No disponible con la VB-C50FSi/VB-C50Fi.

La cámara puede controlarse haciendo clic en la ventana panorámica o arrastrando el cuadro amarillo de la ventana panorámica.

El cuadro negro indica la gama de movimiento del centro de la cámara. El centro de la cámara no puede moverse fuera del cuadro.

El cuadro azul indica el área actualmente fotografiada por la cámara. Cuando se otorgue la prioridad del control, este cambia a un cuadro amarillo. Es posible controlar el giro y la inclinación de la cámara arrastrando este cuadro y controlar el zoom de la cámara redimensionando este cuadro.

El tamaño de la ventana panorámica puede diferir de lo que se muestra arriba en el caso de haberse especificado las restricciones del campo o la visión en

Nota

el servidor de cámara.

Page 18

Inicio del Control de la Cámara

Pese a que múltiples clientes pueden conectarse simultáneamente al servidor de cámara, los múltiples clientes no pueden controlar simultáneamente la cámara. Consecuentemente, ha sido introducido el “control privileges” (prioridad de control) mediante el cual sólo el cliente que retenga actualmente la prioridad del control puede controlar la cámara. El ajuste de la luz de fondo y los preajustes pueden también usarlos sólo el que tenga la prioridad de control.

Procedimiento

Haga clic en [Start Control] (Iniciar el Control) para adquirir la prioridad de control.

Ventana del Estado de Control de la Cámara

Muestra el estado de control de la cámara.

■ Presentaciones del Estado de Control de la Cámara

La presentación cambia según el estado de control de la cámara.

La cámara no es

contacto con el servidor de cámara. Esta presentación no aparece si el servidor de cámara responde inmediatamente.

número al costado de la persona indica el tiempo estimado hasta que se otorgue la prioridad del control. Sin embargo, la prioridad puede ser otorgada antes que este número llegue a “0” debido a que otros usuarios pueden cancelar el pedido del control de la cámara o por retirarse de la cola.

* Para la VB-C50FSi/VB-C50Fi.

* *

controlada.

Al hacer clic en

[Start Control] (Iniciar Control) se establece el

Se espera la

reserva de la prioridad de control. El

costado del icono del reloj es el período de control exclusivo.

período de control exclusivo. Esto se debe a que no existe la solicitud de control de otros clientes.

control de la cámara y no es posible conectarse al servidor de control de la cámara en el inicio o la conexión no fue permitida. El estado de la presentación del panel se torna rojo.

Fue otorgado la prioridad del control. El número al

Puede retenerse la prioridad de control aun cuando expire el

Por alguna

razón, se ha desconectado del servidor de

Page 19

Uso del Visualizador para Java

Control de la Cámara

Una vez que se haya otorgado la prioridad del control de la cámara, se dispone del control completo de la configuración del ángulo de la cámara, la relación de zoom y el ajuste de la luz de fondo.

Cambio del Ángulo de la Cámara * No disponible con la VB-C50FSi/VB-C50Fi.

Procedimiento

Mueva el botón de la Barra de Desplazamiento de Giro o la Barra de Desplazamiento de Inclinación.

Visualizador para Java

Haciendo clic en un punto sobre el video, puede moverse el centro de la cámara a ese punto.

Barra de Desplazamiento de Inclinación

Esta barra de desplazamiento cambia la inclinación de la cámara (arriba o

abajo)

Barra de Desplazamiento de Giro

Esta barra de desplazamiento cambia la inclinación de la cámara (hacia arriba o abajo).

■ Cambio del Ángulo de la Cámara en la Ventana Panorámica

* No disponible con la VB-C50FSi/VB-C50Fi.

Esta barra de desplazamiento cambia la inclinación de la cámara (hacia la izquierda o la derecha).

Mediante el clic

Al hacer clic en la ventana panorámica, la cámara gira y se inclina de manera que el lugar donde se haga clic se mueva hacia el centro.

Mediante el arrastre

Al arrastrar el interior del cuadro amarillo de la ventana panorámica a otra posición, la cámara gira y se inclina para enfocar el área dentro el cuadro.

Page 20

Cambio de la Relación de Zoom de la Cámara

Procedimiento

Mueva el botón de la Barra de Desplazamiento de Zoom hacia arriba o abajo. Se acercará o se alejará la cámara para ajustarse a la posición del botón de la barra de zoom.

Barra de Desplazamiento de Zoom

Mueva el botón hacia arriba para acercar la imagen (teleobjetivo). Mueva el botón hacia abajo para alejar

la imagen (granangular).

■ Cambio de la Relación de Zoom en la Ventana Panorámica

* No disponible con la VB-C50FSi/VB-C50Fi.

Mediante el arrastre

Al arrastrar el borde del cuadro amarillo de la ventana panorámica para cambiar el tamaño del cuadro, cambia la relación de zoom en la misma proporción.

Al hacer clic fuera del cuadro y al arrastrar el mouse manteniendo pulsado el botón, se dibuja un cuadro azul. Al liberar el botón del mouse, el cuadro azul

Pautas

se torna amarillo y la cámara gira, se inclina y cambia el zoom para enfocar el área del nuevo cuadro.

Page 21

Uso del Visualizador para Java

Selección de la Cámara

Procedimiento

Cuando estén conectadas múltiples cámaras al servidor de cámara, es posible la conmutación entre las cámaras. Haga clic en el Cuadro de Selección de la Cámara para ver la lista de cámaras. Al seleccionar una cámara de la lista de nombres, cambia la presentación mostrando el video desde esa cámara.

Cuadro de Selección de la Cámara

Visualizador para Java

Uso de los Preajustes

Procedimiento

Puede controlarse la cámara eligiendo las posiciones preajustadas de las cámaras (preajustes) registradas en el servidor de cámara. Haga clic en al Cuadro de Selección de Preajustes para ver la lista de las posiciones preajustadas. Al seleccionarse una posición preajustada de la lista, cambia la presentación mostrando el video desde esa posición.

Cuadro de Selección de Preajustes

Los preajustes y las opciones de selección de la cámara presentadas son aquellas configuradas en el servidor de cámara. En el caso de no existir

Nota

preajustes ni cámaras adicionales registradas en el servidor de cámara, no se mostrarán las opciones de selección.

Page 22

Ajuste de la Luz de Fondo

Procedimiento

El ajuste de la luz de fondo es útil cuando el video esté oscuro debido a la luz de fondo. Al hacer clic en [Backlight Adjustment] (Ajuste de Luz de Fondo), el video oscurecido por la luz de fondo se torna brillante. Haga nuevamente clic en el botón para cancelar.

Botón de Ajuste de Luz de Fondo

Page 23

Uso del Visualizador para Java

Toma Instantánea de Video

Procedimiento

Esta función permite tomar una instantánea (imagen fija) de un video en vivo en particular. Al tomar una instantánea, ésta aparece en la nueva ventana del navegador.

Visualizador para Java

Al hacer clic en el icono de la cámara, la imagen fija del momento que se tomó la instantánea aparece en la nueva ventana.

● Debido a que la nueva imagen fija captada al hacer clic en el icono de la

Nota

cámara, la imagen fija presentada puede ser una fracción más tardía que el momento de hacer clic en el icono.

● Bajo la ley de derecho de autor, las imágenes de video o las fijas

fotografiadas por el visualizador no pueden utilizarse para ningún otro fin que no sea el disfrute personal sin el permiso previo del poseedor del derecho de autor.

● Los usuarios del Windows XP SP2 y Windows Server 2003 SP1 no podrán

usar el icono de la cámara para tomar instantáneas. En el caso de hacerlo, mantenga pulsada la tecla Ctrl del teclado y haga clic en el icono de la cámara o siga las instrucciones de la Barra de información presentada para desactivar el bloqueador emergente.

Impresión y Guardado de una Imagen Fija

El Visualizador para Java no tiene las funciones para imprimir o guardar el

Pautas

video presentado. Sin embargo, puede utilizarse la función de Instantánea para guardar e imprimir el video como imagen fija.

1 Tome una instantánea de video que se desee imprimir o guardar. 2 Utilice la función de Guardar o Imprimir en el navegador Web para guardar o

imprimir la imagen fija.

Page 24

Uso del Visualizador para Java

Pantalla “Glimpse”

Existen dos tipos de Visualizadores para Java (→ Pág. 6). La siguiente es una descripción del “Glimpse”. El visualizador “Glimpse” es un Visor para Java de peso ligero. Éste tiene un tiempo de descarga corto debido a que no tiene las funciones de control de la cámara y sólo presenta las imágenes de video. Este visualizador es útil para visualizar videos desde sitios múltiples como se describe a continuación.

Visualizador para Java

Glimpse

El visualizador Glimpse se utiliza sólo para la visualización de video y no incluye las funciones de control de la cámara.

Page 25

Capítulo 2

Visualizador para PC

Este capítulo describe los preparativos requeridos para el uso

del Visualizador para PC y explica cómo usar el visualizador.

Page 26

Preparaciones para el uso del Visualizador para PC

Instalación del Visualizador para PC

El Visualizador para PC debe ser preinstalado en la PC. Con respecto a los detalles de la instalación, consulte el Manual del Usuario del servidor de cámara que está utilizando.

●Deberá instalarse el Microsoft Internet Explorer 6 para ejecutar el

Nota

Pautas

Visualizador para PC. Verifique que ya esté instalado antes de instalar el Visualizador para PC (→ Pág. 8).

●Si al tratar de instalar la nueva versión estuviera ya instalado un

visualizador anterior a la Ver. 3.5, aparecerá un cuadro de diálogo preguntando si desea desinstalar la versión antigua. En el caso de querer instalar la nueva versión, haga clic en Sí y la nueva versión será instalada después que el instalador desinstale el Visualizador instalado actualmente.

●No puede instalarse en una máquina en la que haya estado instalado el

WebView Livescope MV Ver. 1.0.

Siga los pasos siguientes si se procede a la descarga y a la instalación desde el sitio de la Web.

1 Descargue el fichero de instalación desde el sitio de la Web. 2 Haga doble clic en “wvh361.exe”. 3 Siga las instrucciones de la pantalla y proceda con la instalación. Al

aparecer la pantalla de terminación de la instalación, haga clic en [Quit] (Eliminar). Se creará el icono de atajo en el escritorio.

Page 27

Uso de Navegadores que no sean los Productos Recomendados

Los navegadores recomendados para iniciar y ejecutar el visualizador para PC desde el navegador Web son:

Windows 2000 (SP4)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2 Windows XP (SP1a)/Microsoft Internet Explorer 6.0 (SP1), Netscape 7.1, 7.2

Sistema Operativo/ Asistente de Web

Para utilizar cualquier navegador que no sean los citados, pueden requerir algunas medidas de instalación. En el caso de que no pueda iniciarse el visualizador después de la instalación, inicie el navegador Web y registre la aplicación. Para las informaciones sobre el registro de la aplicación, vea la documentación provista con el navegador.

Tipo MIME x-webview-h

Extensión wvh

Visualizador para PC

Aplicación

MonView.exe

La aplicación “VBToolsInstall.exe” es instalada en la carpeta especificada para la instalación.

C:\Program Files\Canon\WebView\Viewer\3.6 (Carpeta de instalación por omisión)

Page 28

Inicio del Visualizador para PC

El Visualizador para PC puede iniciarse de dos formas: Desde el navegador Web que presenta la página Web para distribuir videos o iniciándolo independientemente. Normalmente se inicia desde el navegador Web. Para crear una página Web para la distribución de videos, vea el manual del usuario incluido en el CD- ROM que se adjunta en el paquete del servidor de cámara.

Inicio desde el Navegador Web

Haga clic en “Using Viewer for PC” (Uso del Visualizador para PC) u otros del navegador Web que presenta la página Web para la distribución de videos. Se inicia el Visualizador para PC y se conecta al servidor de cámara.

Clic

➤

Inicio Independientemente

Doble clic

Visualizador para PC

Haga doble clic en el icono creado en

➤

el escritorio. Puede también iniciarse eligiéndolo desde el menú de Inicio: Start I Programs I WebView Livescope I Visualizador para PC. Cuando el Visualizador para PC se inicia independientemente, no se realizará ninguna conexión al servidor de cámara (→ Pág. 29).

Page 29

Conexión al Servidor de Cámara

En el caso de utilizarse el Visualizador para PC para conectarlo al servidor de cámara y al monitor, si el Visualizador para PC se inicia desde el navegador Web, se conecta automáticamente al servidor de cámara. Sin embargo, si el Visualizador para PC se inicia independientemente, es necesario que se especifique el servidor de cámara o elegir un servidor de cámara registrado. Puede también cambiarse el destino de la conexión a otro servidor de cámara cuando aún esté conectado a un servidor de cámara, o iniciar múltiples Visualizadores para PC y conectar cada uno a diferentes servidores de cámara.

Especificar un Destino de Conexión y Conexión

Procedimiento

■ Nombre del Anfitrión

Especifique la dirección IP del servidor de cámara.

■ Configuraciones de la conexión de video

[Automático] [WV-TCP] [WV-HTTP] Elija si se conecta al servidor de cámara utilizando la selección automática o se conecta utilizando el protocolo WebView-TCP o WebView-HTTP. Cuando se conecte con la selección automática, el visualizador elige automáticamente el protocolo óptimo y se conecta al servidor de cámara. Si se conecta al servidor de cámara desde el interior del cortafuegos, elija WebView-HTTP (→ Págs. 44, 45). [Video] [Control de Cámara] [HTTP] Especifique los números de puerto del servidor de cámara. Estos son valores especificados en el servidor de cámara. Ellos son normalmente utilizados con las configuraciones por omisión.

■ Conexión de Audio

[Recibir datos de audio] Elija recibir audio cuando se haya transmitido el audio. (Para cámaras que tengan la función de audio.)

Haga clic en “Option” (Opción) para abrir el cuadro de diálogo de “Camera server address settings options” (Opciones de configuraciones de la dirección del servidor de cámara). Aquí puede especificarse el servidor relay y los sitios de registro. Haga clic en “OK” para retornar al cuadro de diálogo de “Camera server address settings” (Configuraciones de la dirección del servidor de cámara).

Elija Conexión desde el menú de Fichero.

Aparece el cuadro de diálogo “Camera server address settings” (Configuraciones de la dirección del servidor de cámara). Ingrese cada ítem y haga clic en “OK” para realizar la conexión con el servidor de cámara.

Visualizador para PC

Page 30

Conexión al Servidor de Cámara

■ Servidor Relay

Si no se conecta a un servidor relay, elija “Not used” (No utilizado); si se conecta a un servidor relay, elija el nombre registrado del servidor relay, o haga clic en “New” (Nuevo) y registre un nuevo nombre (→ Pág. 49). Normalmente puede elegirse la opción “Not used” (No utilizado).

■ Agregar a la lista del sitio de la cámara

En el caso de marcarse con el tilde esta opción, la información del servidor de cámara que fue ingresada se registra en el visualizador y es posible visualizar el video eligiendo simplemente del cuadro de selección. Una vez marcada la opción, ingrese en el campo de “Nickname” (Sobrenombre) el nombre con el cual desea registrarse.

Selección del Servidor de Cámara Registrada y Conexión

Procedimiento

Elija el destino de conexión desde el cuadro de selección del sitio. Los servidores de cámara presentados aquí son sitios que fueron registrados eligiendo “Add to camera site list” (Agregar a la lista de sitio de cámara) cuando una conexión se hiciera especificando un destino de conexión, o registrado utilizando “Register Connected Site button (→ P.39)” (Registrar Botón del Sitio Conectado (→ Pág. 39)). Para más detalles sobre el registro o cambio de un servidor vea la página 47.

Desconexión

Procedimiento

Si se conecta a un sitio sujeto a restricciones visuales del usuario, se solicitará el ingreso de un nombre del usuario y una contraseña. Ingrese

Nota

correctamente el nombre del usuario y la contraseña para completar la conexión. (Vea el Manual del Usuario del servidor de cámara.)

Elija Desconexión desde el menú de Fichero, o cierre la ventana del Visualizador para salir.

Page 31

Uso del Visualizador para PC

El Visualizador para PC dispone del GUI que permite cambiar las configuraciones del ángulo de la cámara, relación de zoom y ajustes de la luz de fondo.

Pantalla del “Viewer for PC” (Visualizador para PC)

A continuación se hace una breve descripción de las funciones de GUI presentada al iniciarse el Visualizador para PC.

1 2 3

4 5

12131415

Botón de Cambio del Tamaño de la Fuente de Video El botón de la derecha afina en un nivel la fuente de video presentada, mientras que el botón de la izquierda engrosa en un nivel la imagen. Al engrosarse la imagen se incrementa la velocidad de cuadros, mientras que al afinarse mejora la calidad del video.

Botón del Modo de Pantalla Plena Presenta el video en un tamaño pleno de la pantalla. Pulse la tecla [Esc] para retornar al tamaño de video original

Botón de Pausa/Reinicio Pausa del video durante la reproducción, o inicio de la reproducción si estuviera actualmente parado.

Botón de registro del Sitio Conectado Permite registrar el sitio de la cámara durante la conexión.

Botón de Configuración de Audio Permite configurar las funciones de audio.

* Sólo presentado cuando la cámara esté conectada al servidor de la cámara que soporte la

función de Audio.

Cuadro de Selección de Sitio Permite conectarse al sitio de la cámara registrada mediante la selección aquí.

Botón de Selección de Cámara Puede usarse para seleccionar la cámara cuando estén conectadas múltiples cámaras al servidor de cámara.

Barra de Desplazamiento de Inclinación Se utiliza para cambiar el ángulo de inclinación de la cámara (Movimiento hacia arriba y abajo).

* No disponible con la VB-C50FSi/VB-C50Fi

Visualizador para PC

Page 32

Barra de Desplazamiento de Zoom

Se utiliza para cambiar la relación de zoom. Se acerca (teleobjetivo) el enfoque moviendo el botón hacia arriba y se aleja (granangular) moviéndolo hacia abajo.

Botón de Vista Panorámica

Presenta la venta panorámica emergente. Las imágenes panorámicas deben guardarse en el servidor de cámara. Las imágenes panorámicas no pueden presentarse si no son guardadas.

* No presentado en la VB-C50FSi/VB-C50Fi.

Ventana del Estado de Control de la Cámara

Se utiliza para presentar la información de control de la cámara (“Camera controllable” (Cámara controlable), “Camera not controllable” (Cámara no controlable), “Awaiting Turn” (Esperando Turno) y “Remaining camera control time” (Tiempo remanente de control de la cámara).

Botón de Control de Inicio

Se utiliza para adquirir la prioridad del control de la cámara. Botón de Ajuste de la Luz de Fondo

Compensa la luz de fondo. Es útil cuando el video aparece oscuro debido a la luz de fondo. Haga nuevamente clic el botón para cancelar.

Cuadro de Selección de Preajuste

Permite controlar la cámara seleccionando las posiciones preajustadas de la cámara registrada de antemano en el servidor de cámara.

Barra de Desplazamiento de Giro

Se utiliza para cambiar el ángulo de giro de la cámara (movimiento hacia la izquierda y derecha).

* No disponible con la VB-C50FSi/VB-C50Fi.

Ventana Panorámica * No disponible con la VB-C50FSi/VB-C50Fi.

La cámara puede controlarse haciendo clic en la ventana panorámica o arrastrando el cuadro amarillo de la ventana panorámica.

El cuadro negro indica la gama de movimiento del centro de la cámara. El centro de la cámara no puede moverse fuera del cuadro.

El cuadro azul indica que el área actualmente fotografiada por la cámara no tiene la prioridad del control de la cámara. Cuando es concedida la prioridad del control, cambia a un cuadro amarillo. Este marco no sólo indica el área a fotografiarse por la cámara, sino puede también controlar el giro y la inclinación de la cámara arrastrando todo el cuadro, y controlar el zoom de la cámara arrastrando el borde del cuadro para cambiar su tamaño.

El tamaño de la ventana panorámica puede diferir de lo que se muestra arriba cuando se haya especificado el campo de restricciones visuales en el servidor

Nota

de cámara.

Page 33

Uso del Visualizador para PC

Inicio del Control de la Cámara

Pese a que múltiples clientes pueden conectarse simultáneamente al servidor de cámara, éstos no pueden controlar simultáneamente la cámara. Consecuentemente, se introdujo el “control privileges” (prioridad de control) mediante el cual sólo el cliente que retenga actualmente la prioridad del control puede controlar la cámara. El ajuste de la luz de fondo y los preajustes también están limitados al cliente que actualmente tiene la prioridad de control.

Procedimiento

Haga clic en [Start Control] (Iniciar el Control) para adquirir la prioridad de control.

Ventana del Estado de Control de la Cámara

Muestra el estado de control de la cámara.

■ Presentaciones del Estado de Control de la Cámara

La presentación cambia según el estado de control de la cámara.

el tiempo estimado hasta el otorgamiento de la prioridad del control. Sin embargo, la prioridad puede ser otorgada antes que este número llegue a “0” debido a que otros usuarios pueden cancelar el pedido de control de la cámara o por retirarse de la cola.

exclusivo.

La cámara no es controlada.

Se espera la reserva de la prioridad de control. El número al costado del icono de la persona indica

Fue otorgada la prioridad del control. El número al costado del icono del reloj es el período de control

se debe a que no existe la solicitud de control de otros clientes.

servidor de control de la cámara en el inicio o la conexión no fue permitida. El estado de la presentación del panel se torna rojo.

Visualizador para PC

Puede retenerse la prioridad de control aun cuando expirara el período de control exclusivo. Esto

Por alguna razón, se ha desconectado del servidor de control de la cámara y no es posible conectarse al

Page 34

Control de la Cámara

Una vez que se haya otorgado la prioridad del control de la cámara, se dispone del control completo de la configuración del ángulo de la cámara, la relación de zoom y el ajuste de la luz

de fondo.

Cambio del Ángulo de la Cámara * No disponible con la VB-C50FSi/VB-C50Fi.

Procedimiento

Mueva el botón de la Barra de Desplazamiento de Giro o de la Barra de Desplazamiento de Inclinación. El ángulo de la cámara cambia para ajustarse a la posición de los botones de la barra de desplazamiento. Asimismo, al hacer clic en un punto de la imagen, la cámara se mueve de manera que el punto donde se haya hecho clic sea el centro del video.

Haciendo clic un punto sobre el video, puede moverse el centro de la cámara a ese punto.

Barra de Desplazamiento de Inclinación

Esta barra de desplazamiento cambia la inclinación de la cámara (arriba o

abajo)

Barra de Desplazamiento de Giro

Esta barra de desplazamiento cambia el giro de la cámara (izquierda o derecha)

■ Cambio del Ángulo de la Cámara en la Ventana Panorámica

* No disponible con la VB-C50FSi/VB-C50Fi.

Mediante el clic

Al hacer clic en la ventana panorámica, la cámara gira y se inclina de manera que el lugar donde se haga clic se desplace al centro.

Mediante el arrastre

Al arrastrar el interior del cuadro amarillo de la ventana panorámica a otra posición, la cámara gira y se inclina para enfocar el área del cuadro.

Page 35

Uso del Visualizador para PC

Cambio de la Relación de Zoom de la Cámara

Procedimiento

Mueva el botón de la Barra de Desplazamiento de Zoom hacia arriba o abajo. Se acercará o se alejará la cámara para ajustarse a la posición del botón de la barra de zoom.

Barra de Desplazamiento de Zoom

Mueva el botón hacia arriba para acercar la imagen (teleobjetivo). Mueva el botón hacia abajo para alejar la imagen (granangular).

Visualizador para PC

■ Cambio de la Relación de Zoom en la Ventana Panorámica

* No disponible con la VB-C50FSi/VB-C50Fi.

Mediante el arrastre

Al arrastrar el borde del cuadro amarillo de la ventana panorámica para cambiar el tamaño del cuadro, cambia la relación de zoom en la misma proporción.

Al hacer clic fuera del cuadro y al arrastrar el mouse manteniendo pulsado el botón, se dibuja un cuadro azul. Al liberar el botón del mouse, el cuadro azul

Pautas

se torna amarillo y la cámara gira, se inclina y cambia el zoom para enfocar el área del nuevo cuadro.

Page 36

Selección de la Cámara

Procedimiento

Cuadro de Selección de la Cámara

Uso de los Preajustes

Procedimiento

Cuadro de Selección de Preajuste

Los preajustes y las opciones de selección de la cámara presentadas son aquellas configuradas en el servidor de cámara. En el caso de no existir preajustes ni

Nota

cámaras adicionales registradas en el servidor de cámara, no se mostrarán las opciones de selección.

Page 37

Uso del Visualizador para PC

Cambio del Tamaño de la Fuente de Video

Procedimiento

En el caso de que en el servidor de cámara se especifiquen tamaños múltiples de la fuente de video, estos botones pueden utilizarse para elegir el tamaño utilizado para la presentación. El cambio del tamaño de la fuente de video, no cambia el tamaño del video presentado.

* Los efectos del Botón de Cambio del Tamaño de la Fuente de Video pueden no reflejarse en todos los servidores

de cámara o configuraciones.

Hace que la fuente de video sea un nivel más rugoso (velocidad de cuadro más rápido)

Hace que la fuente de video sea un nivel más fino (mejor calidad de video)

Uso del Modo de Pantalla Plena

Procedimiento

Puede utilizarse esta función para presentar el video con el tamaño pleno de la pantalla. Al hacer clic en [Full-Screen Mode] (Modo de Pantalla Plena) y luego en [OK] del cuadro de diálogo de

confirmación que aparece, el video aparece con el tamaño de la pantalla plena. Para retornar al tamaño de video original, pulse la tecla [Esc].

Al hacer clic el botón derecho del mouse mientras esté en el modo de pantalla plena, aparece el menú emergente en donde puede elegirse el retorno al tamaño de video original o hacer emerger la ventana panorámica en el video actual.

Visualizador para PC

Page 38

Ajuste de la Luz de Fondo

Procedimiento

El ajuste de la luz de fondo es útil cuando el video es oscuro debido a la luz de fondo. Al hacer clic en [Backlight Adjustment] (Ajuste de Luz de Fondo), el video oscurecido por la luz de fondo se torna brillante. Haga nuevamente clic en el botón para cancelar.

Botón de Ajuste de Luz de Fondo

Pausa y Reinicio de la Presentación de Video

Procedimiento

Puede efectuarse la pausa o el reinicio del video. Haga clic en Pausa/Reinicio. También puede efectuarse la pausa del video en el menú que se presenta haciendo clic en el botón derecho del

mouse en la pantalla del visualizador. Para reanudar, haga clic el botón derecho del mouse y elija “Resume Paused Picture” (Reiniciar Pausa de Imagen).

“Pause Picture Display” (Pausa de Presentación de Imagen) para parar la presentación del video y “Resume Paused Picture” (Reiniciar Pausa de Imagen) para reiniciar la presentación del video en pausa.

Page 39

Uso del Visualizador para PC

Registro del sitio de la cámara durante la conexión

Procedimiento

Mediante el registro del sitio de la cámara durante la conexión, las conexiones subsiguientes a ese sitio se tornan más fáciles. El sitio donde esté conectado actualmente la cámara puede

registrarse haciendo clic en el botón [Register Connected Site] (Registre el Sitio Conectado) (hasta 100 sitios de cámara). Los sitios de la cámara registrados serán indicados en el cuadro de Selección de Sitio y pueden conectarse mediante la simple selección de los mismos. Los sitios de la cámara registrados pueden también cambiarse o borrarse (→ Pág. 48).

Operaciones basadas en el menú

Pautas

Todas las funciones que tengan acceso desde los botones, pueden también accederse desde la barra del menú. Las funciones que sólo puedan accederse desde la barra del menú serán tratadas en las siguientes páginas.

Visualizador para PC

* Vea la Pág. 47 para más detalles sobre el uso de la Lista de Sitio de

la Cámara y la Lista de Servidores Relay.

Page 40

Reproducción del audio

Procedimiento

Haga clic en [Audio settings] (Configuraciones del audio) y configure los datos de audio enviados desde el servidor de cámara (Para cámaras que tengan la función de audio).

Reproduzca los datos de audio: Al marcarse esta configuración con tilde y al transmitirse el audio, se reproduce el audio. Barra corrediza de volumen: Ajusta el volumen. Silenciamiento: Al marcarse con tilde esta configuración, se desconecta el volumen.

Durante la reproducción del audio, lea cuidadosamente “Usage Notice of Audio” (Nota sobre el Uso del Audio) (→ Pág. 4).

Nota

Aun cuando se esté reproduciendo el audio, éste se interrumpe al minimizarse el Visualizador.

Pautas

Guardado e Impresión de Imágenes Fijas

Las instantáneas del video en vivo que se desean conservar pueden guardarse e imprimirse.

Guardado de Imágenes Fijas en el Fichero

Procedimiento

Al aparecer el video que se desee conservar, haga clic en [Pause/Resume] (Pausa/

Reinicio) El video se presentará como imagen fija.

Elija “Save” (Guardar) desde el menú “File” (Fichero)

Al concluir el procedimiento, el video se reinicia al hacer clic en [Pause/Resume] (Pausa/ Reinicio).

Según la Ley del Derecho de Autor, el video y las imágenes fijas fotografiadas por el visualizador no pueden utilizarse para ningún otro fin que no sea el

Nota

disfrute personal sin el permiso previo del poseedor del derecho de autor.

Formatos del Fichero Guardado

Los ficheros son guardados en el formato JPEG.

Pautas

Las imágenes fijas guardadas pueden visualizarse utilizando un navegador Web o software de presentación de imagen.

Page 41

Uso del Visualizador para PC

Impresión de Imágenes Fijas

Procedimiento

Al aparecer el video que se desee imprimir, haga clic en [Pause/Resume] (Pausa/

Reinicio) El video se presentará como imagen fija.

Elija “Print” (Imprimir) desde el menú “File”

(Fichero)

Especifique las configuraciones de impresión.

Para cambiar las configuraciones de impresión, haga clic en [Setup] (Configurar). Al concluir la impresión, haga clic en [Pause/ Resume] (Pausa/Reinicio) para reiniciar la presentación del video.

Configuración Detalles

Posición de impresión

Imprimir la información de la cámara

Especifica la posición de impresión de la imagen.

Marcando con tilde esta casilla, imprime los parámetros como los ángulos de giro e inclinación con la imagen.

Presentación de la información

Puede presentarse el cuadro de diálogo que muestra las informaciones del video, la conexión y la cámara. Para visualizar esta información, elija “Video Information” (Información de Video), “Connect Information” (Información de conexión), “Camera Information” (Información de la Cámara) o “Network” (Red) desde el menú “View” (Visualización).

Información de Video

● Velocidad de cuadros

Velocidad de cuadros recibidos

● Tamaño

Capacidad de datos por cuadro

● Tamaño de la imagen captada

Altura y ancho de los datos de video recibidos

● Tipo de compresión

Método de compresión del video del servidor

Visualizador para PC

Page 42

Información de Conexión

Información de la Cámara

●Protocolo

WebView-TCP o WebView-HTTP

●Video [WV-TCP]

Dirección IP del servidor de cámara: número de puerto

●Control de cámara [WV-TCP]

Dirección IP del servidor de cámara: número de puerto

●Video/Cámara [WV-HTTP]

Dirección IP del servidor de cámara: número de puerto

●Servidor Relay

Dirección IP del servidor relay, número de puerto de video, control de cámara y HTTP.

●Proxy

Información del uso del proxy

●Hora local

Hora local en el servidor de cámara (GMT)

●Giro

Ángulo de giro actual de la cámara.

●Inclinación

Ángulo de inclinación actual de la cámara.

●Zoom

Zoom actual de la cámara (ángulo de visualización).

●Modo de Luz de Fondo

Estado de ON/OFF del ajuste actual de la luz de fondo.

●CameraModel

Modelo de la cámara

Red

●Indicador (marca de la cámara)

Banda de la red de los datos de video.

●Indicación (marca del parlante)

Banda de la red de recepción de audio.

●Datos de restricción visual

Puede controlarse el tráfico de la banda de datos de video.

Page 43

Capítulo

Visualizador para las

Configuraciones de PC

Este capítulo describe cómo especificar las configuraciones del entorno del

software para el Visualizador para PC.

Page 44

Visualizador para las Configuraciones de PC

Desde la ventana “Setup Properties” (Propiedades de Configuración), puede especificarse el alcance de las configuraciones que controlan la operación del Visualizador para PC. Normalmente no es

necesario alterar estas configuraciones.

Configuración del “Starting Protocol” (Protocolo de Inicio)

Especifique si la conexión con el servidor de cámara se realiza utilizando el protocolo WebView-TCP o el protocolo WebView-HTTP.

Procedimiento

Elija “Setup Properties” (Propiedades de Configuración) desde el menú “View”

(Visualización).

Elija los protocolos desde “Options at starting with WVH file” (Opciones al inicio con el

fichero WVH) de la solapa “Starting Protocol” (Protocolo de Inicio).

● “Auto select connection” (Conexión de

selección automática) Utilice esta configuración cuando no se conozcan los detalles del entorno de la conexión. Cuando se elija esta opción, el visualizador trata primeramente de conectarse utilizando el WebView-TCP y luego el WebView-HTTP.

● “WV-TCP protocol connection”

(Conexión del protocolo WV-TCP) Esta configuración utiliza el protocolo WebView-TCP utilizado específicamente por la WebView para las conexiones TCP. Para penetrar el cortafuegos con este protocolo, se requiere un acceso de aplicación dedicado.

● “WV-HTTP protocol connection” (Conexión del protocolo WV-HTTP)

Esta configuración utiliza el protocolo WebView-HTTP, el cual es el protocolo WebView que satisface las normas HTTP comunes. Puede utilizarse el proxy HTTP como tal y puede penetrar el cortafuegos.

● “Receive audio data” (Recibir datos de audio)

Elimine el tilde cuando no se deseen recibir los datos de audio.

Visualización del video desde atrás de un cortafuegos

Para ver el video desde atrás del cortafuegos utilizando el protocolo WebView-

Nota

HTTP, deben especificarse las configuraciones del proxy de HTTP. Pueden establecerse las mismas configuraciones que para el proxy de HTTP especificado en su navegador Web. Si se desea acceder al video desde atrás del cortafuegos, elija el protocolo WV-HTTP. (Para más detalles, vea la Pág. 45).

Page 45

Configuración del “HTTP protocol” (Protocolo HTTP)

Especifique estas configuraciones cuando se conecte utilizando el protocolo WebView-HTTP.

Procedimiento

Elija “Setup Properties” (Propiedades de Configuración) desde el menú “View”

(Visualización) y luego elija la solapa “HTTP Protocol” (Protocolo HTTP).

■ Utilice el script de configuración automática

Marque con el tilde en el caso de utilizar el script de configuración automática. Una vez que se marque con el tilde, ingrese el URL del fichero de Configuraciones del campo de “Address” (Dirección).

■ Utilice el proxy WV-HTTP

[WV-HTTP proxy server] (Servidor proxy WV-HTTP) Marque con el tilde si se desea utilizar un proxy que utilice el HTTP. Éste permitirá penetrar el cortafuegos. Una vez que se marque con el tilde, ingrese el nombre del dominio o dirección IP del anfitrión del servidor proxy de HTTP en el campo “Host” (Anfitrión) e ingrese el número de puerto en el campo de “Port” (Puerto). [Do not use the proxy for local hosts] (No utilice el proxy para anfitriones locales) Marque con el tilde si se desea conectarse a las direcciones locales sin utilizar el proxy. [Set hosts not using proxy] (Configure los anfitriones que no utilicen el proxy) Pueden configurarse los servidores que puedan accederse sin usar un proxy, que no utilice un proxy. En este campo, ingrese el nombre del dominio o la dirección IP del anfitrión que no utilice un proxy. Para especificar múltiples anfitriones, use una coma (,) para separar las especificaciones.

Ingrese cada ítem. Para importar automáticamente las configuraciones del proxy de HTTP de Internet Explorer, haga clic en “Acquire IE proxy settings” (Adquiera las configuraciones del proxy IE).

Visualizador para las Configuraciones de PC

Puede utilizarse el asterisco (*) como comodín del nombre del anfitrión en la configuración “Set hosts not using proxy” (Configurar anfitrión que no utiliza

Pautas

proxy). Esto permitirá especificar múltiples nombres de anfitrión a la vez. (Ejemplo)

192.168.100.* Los anfitriones con dirección IP que comiencen con “192.168.100.” no utilizan el proxy. *.webview.co.jp Anfitriones de la red con el nombre de dominio “webview.co.jp” no utilizan el proxy.

Page 46

Visualizador para las Configuraciones de PC

Configuración de “Display option” (Presentar Opción)

Utilice esta configuración para especificar el tamaño del video presentado al inicio. Tenga en cuenta que la pantalla de apertura indicada al inicio es presentada con un tamaño de imagen de 320 x 240.

Procedimiento

Elija “Setup Properties” (Propiedades de Configuración) desde el menú “View”

(Visualización) y luego elija “Display option” (Presentar opción).

Elija “Set video display size used at startup” (Elegir tamaño de presentación utilizado al

inicio).

● “Adjust to default image size” (Ajustar al tamaño de imagen por omisión)

Cuando esté conectado al servidor, el visualizador se inicia con el tamaño de imagen que se adapte al tamaño de imagen enviado inicialmente.

● “Use a display size in list below” (Utilice el tamaño de presentación que se detalla a

continuación) Permite elegir cualquiera de los 4 tamaños: Grande, Mediano, Pequeño y Mínimo.

El tamaño de imagen varía de acuerdo con el tipo y las configuraciones del servidor de cámara conectado.

Pautas

Grande 640 Mediano 320 Pequeño 160 Mínimo 80

NTSC PAL

××

× 480 768

××

× 240 384

××

× 120 192

××

× 60 96

××

× 576

××

× 288

××

× 144

××

× 72

××

Page 47

Registro y Cambio del Servidor

El servidor de cámara y servidor relay pueden registrarse de antemano y luego accederse al servidor eligiendo simplemente desde los servidores registrados. Los procedimientos para el registro y el cambio del servidor de cámara y servidor relay se describen a continuación.

Registro en una Lista del Sitio de la Cámara

Agregado en la lista

En el servidor de cámara puede registrarse durante la conexión haciendo clic en “Register connected site” (Registrar sitio conectado) o eligiendo “Register Site” (Registrar Sitio) en el menú de fichero. Si el sitio no está actualmente conectado, puede registrarse siguiendo el procedimiento siguiente:

Procedimiento

Elija “Camera Site List” (Lista de Sitios de la Cámara) desde el menú “View” (Visualizar). Al aparecer la lista del sitio de la cámara, haga clic en Agregar. Pueden ser registrados hasta 100 sitios de cámara.

Aparece el cuadro de diálogo “Setup camera site” (Configure el sitio de la cámara). Ingrese cada ítem y haga clic en “OK” para agregar el servidor de cámara a la lista.

Visualizador para las Configuraciones de PC

■ Sobrenombre

Puede darse cualquier nombre al servidor de cámara que se registre.

■ Nombre del anfitrión

Especifique la dirección IP del servidor de cámara.

Page 48

■ Configuraciones de la conexión de video

[Automática] [WV-TCP] [WV-HTTP] Elija si se conecta al servidor de cámara que utilice la selección automática o se conecta al que utilice el protocolo WebView-TCP o WebView-HTTP. Cuando se conecte con la selección automática, el visualizador selecciona automáticamente el protocolo óptimo y se conecta al servidor de cámara. En el caso de conectar al servidor de cámara desde el interior del cortafuegos, elija WebView-HTTP (→ Págs. 44, 45). [Video] [Control de Cámara] [HTTP] Especifique los números de puerto del servidor de cámara. Estos son valores especificados en el servidor de cámara. Normalmente pueden usarse las configuraciones por omisión.

■ Datos recepción de audio

Elimine la marca del tilde si no se desean recibir los datos de audio.

Cambio o borrado de los detalles del registro de la lista

Procedimiento

Elija “Camera Site List” (Lista del Sitio de la Cámara) del menú “View” (Visualización) y elija el sitio de la cámara registrada que desee cambiar o borrar. Si se desea realizar cambios de los detalles, haga clic en Editar. Para borrar un sitio, haga clic en Borrar.

Realice los cambios. Haga clic en “OK” para activar los cambios.

Page 49

Registro y Cambio del Servidor

Cuando se elija el sitio de la cámara, el mismo puede moverse a diferentes posiciones de la lista haciendo clic en el botón de Arriba o Abajo. Este orden es reflejando en la lista presentada en el cuadro de diálogo de Selección de Sitio.

Visualizador para las Configuraciones de PC

Page 50

Page 51

Apéndice

En esta sección se explican los mensajes que aparecen

en los visualizadores.

Page 52

Mensajes de Error

Mensajes de Error del Visualizador para Java

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

En la conexión

demasiados clientes

Se ha excedido el límite de la cantidad de conexiones de servidores de video.

El acceso al servidor de cámara está aparentemente congestionado. Espere algún tiempo y luego reconecte.

En la conexión

no puede conectarse no coincide la versión

El servidor de cámara es de una versión diferente.

Borre el caché del navegador Web.

En la conexión

no puede conectarse

El visualizador no puede conectarse al servidor de cámara.

Existe un error de codificación en la página Web utilizada para la distribución de video, o existe un problema en el servidor de cámara. Verifique con el administrador de la página Web de distribución de video.

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

Durante la adquisición de la prioridad del control de la cámara.

no pudo obtenerse el control de la cámara

Se ha excedido el límite de la cantidad de personas que hacen cola para la prioridad del control de la cámara.

El acceso al servidor de la cámara está aparentemente congestionado. Espere algún tiempo y luego intente nuevamente adquirir la prioridad del control.

En la conexión

control de la cámara desactivada

El visualizador no puede conectarse al servidor de control de la cámara.

Esta es una operación normal debido a que el control de la cámara está prohibido por el servidor de cámara.

Page 53

Situación

Mensaje

En la conexión

la cámara está fuera de línea o anormal

Detalles

Solución

La cámara conectada está desconectada o no está conectado el cable RS.

Existe un problema con el servidor de cámara (con la fuente de energía de la cámara o la conexión del cable RS). Verifique con el administrador del servidor de cámara.

Situación

Mensaje

Detalles

En la conexión

desconectado

Ha vencido el límite de tiempo de conexión o la conexión fue cortada debido al reinicio del procesamiento del servidor de cámara.

Solución

Para reconectar, vuelva a cargar (actualice) la

Mensajes de Error del Visualizador para PC

Situación

Mensaje

Detalles

Solución

En la conexión

Sin respuesta desde el servidor de video

El visualizador no puede conectarse al servidor de video.

Existe un error de codificación en la página Web utilizada para la distribución de video, o existe un problema en el servidor de cámara. Compruebe con el administrador del servidor de cámara.

página Web de su navegador Web.

Apéndice

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

En la conexión

La red está ocupada. Vuelva a intentar más tarde.

Se ha excedido el límite de la cantidad de conexiones del servidor de video.

El acceso al servidor de la cámara está aparentemente congestionado. Espere algún tiempo y luego intente nuevamente adquirir la prioridad del control.

En la conexión

No hay respuesta desde el servidor de cámara. Puede usarse solamente el video.

El visualizador no puede conectarse al servidor de control de la cámara.

Esta es una operación normal debido a que el control de la cámara está prohibido por el servidor de cámara.

Page 54

Mensajes de Error

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

En la conexión

No pudo obtenerse la prioridad del control de la cámara.

Se ha excedido el límite de la cantidad de personas de la cola para la prioridad del control de la cámara.

El acceso al servidor de la cámara está aparentemente congestionado. Espere algún tiempo y luego intente nuevamente la conexión.

En la conexión

No hay prioridad para el acceso al servidor de video.

Existe una restricción aplicada en las configuraciones del servidor de la cámara que limita las direcciones IP de clientes de conexión permitida.

Esta es una operación normal. Esta situación puede configurarse por el administrador del servidor de cámara.

En la conexión

Cámara desconectada o defectuosa.

Está desconectado el interruptor de la cámara conectada o no está conectado el cable RS.

Existe un problema con el servidor de cámara (con la fuente de energía de la cámara o la conexión del cable RS).

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

Situación

Mensaje

Detalles

Solución

En la conexión

Fichero WVH inválido.

Existe un error en la información del fichero WVH.

Existe un error de codificación (fichero WVH) de la página Web utilizada para la distribución de video, o existe un problema en el servidor de cámara. Verifique con el administrador de la página Web.

En la desconexión

Desconectado

Ha vencido el tiempo de conexión o se cortó la conexión debido al procesamiento de reinicio en el servidor de cámara.

Reinicie el Visualizador para PC.

En la conexión

No es posible la conexión de audio.

La conexión de audio no está autorizada en el lado del servidor, o el dispositivo no tiene una función de conexión de audio.

Verifique con el administrador del servidor de cámara.

Page 55

Índice

Ajuste de luz de fondo 17, 22, 32, 38 Ángulo de la cámara 19, 34

Barra de desplazamiento de giro 17, 19, 32, 34 Barra de desplazamiento de inclinación 16, 19, 31, 34 Barra de desplazamiento de Zoom 16, 20, 32, 35 Botón de control de inicio 17, 18, 32, 33 Botón de vista panorámica 16, 32 Botones de cambio de tamaño de la Fuente de

Video 16, 31

Configuración del protocolo de inicio 44 Configuración del tamaño de presentación de inicio 46 Control de la cámara 18, 33 Cuadro de selección de la cámara 16, 21, 31, 36 Cuadro de selección de preajuste 17, 21, 32, 36 Cuando esté conectado a LAN 12

Glimpse 6, 24 Guardado e impresión de imágenes fijas 40

Pantalla Glimpse 24 Pantalla LiveApplet 16 Pausa y reinicio de la presentación de video 38 Permitido el uso de Java 10 Presentación de información de video 41 Presentación de la información de conexión 42 Presentación de la información de la cámara 42 Presentación de red 42 Presentación del estado de control de la cámara 18, 33 Prioridad de control 18, 33 Propiedades de configuración 44 Protocolo WV-HTTP 29, 44, 45, 48 Protocolo WV-TCP 29, 44, 48 Proxy 13, 44

Relación de zoom de la cámara 20, 35

Servidor Relay 30, 49

Tipo MIME 27

Apéndice

Instantáneas (imágenes fijas) 23

LiveApplet 6, 16

Modo de pantalla plena 37

Ventana panorámica 19, 20, 34, 35 Visualizador para Java 5, 6, 8, 10 Visualizador para PC 5, 7, 8, 26

WebView Livescope MV 26 WVH 27, 44

Page 56
