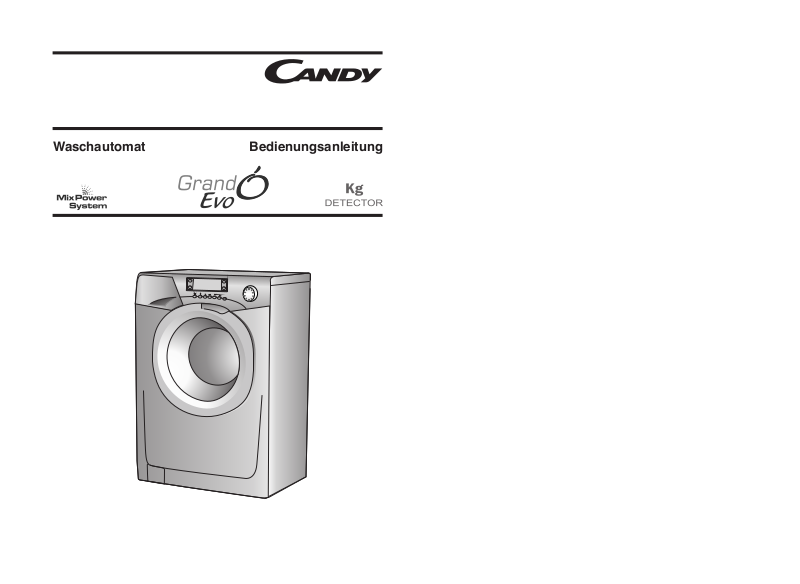

Candy EVO 149 LW User Manual [de]
Waschautomat Bedienungsanleitung
Einleitung
Inhalt Seite
Lesen Sie bitte aufmerksam die Anweisungen, die Sie in diesem Heft finden und alle anderen
Informationen, die dem Gerät beigefügt sind. Sie finden dort wichtige Hinweise zur sicheren
Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Waschmaschine.
Bewahren Sie das Heft für eine spätere Nutzung oder für spätere Besitzer des Gerätes gut auf.
Achtung: Dieses Gerät ist nur für den häuslichen
Gebrauch bestimmt.
Hinweis zur Entsorgung
Alle verwendeten Materialien sind umweltfreundlich und recyclebar. Bitte tragen auch Sie zu
einer umweltfreundlichen Entsorgung der Verpackung bei.
Ihr Händler oder die kommunalen Einrichtungen geben
Ihnen gerne Auskunft über die aktuellen
Entsorgungsmöglichkeiten.
Altgeräte sind keine wertlosen Abfälle! Durch eine umweltfreundliche Verschrottung können
wertvolle Rohstoffe wieder gewonnen werden.
Einleitung 2
Allgemeine Hinweise zur Lieferung 4
Sicherheitsvorschriften 4
Schnellanleitung 5
Beschreibung der Bedienelemente 6
Programmtabelle 14
Programmwahl 16
Waschmittelbehälter 18
Waschmittel, Zusatzmittel und Dosierung 19
Schwierige Flecken 20
Benutzungsbeispiel 22
Reinigung und allgemeine Wartung 24
Nützliche Hinweise zur Benutzung 25
Fehlersuche bei Betriebsstörungen 26
Technische Daten 27
Kundendienst 28
Installation, Inbetriebnahme 29
VOR DER ERSTEN INBETRIEBNAHME DES GERÄTES
STELLEN SIE SICHER, DASS DIE TRANSPORT-
Achtung: Ziehen Sie den Stecker Ihres Altgerätes ab.
Entfernen Sie den Netzkabel und entsorgen Sie ihn
SICHERUNG ENTFERNT WURDE, WIE AUF SEITE 29
BESCHRIEBEN.
zusammen mit dem Stecker.
Wenn Sie Ihr Altgerät entsorgen, sorgen Sie dafür, dass der Schließmechanismus nicht mehr
funktionieren kann, damit Kinder sich nicht aus Versehen im Gerät einschließen können.
2 3
Allgemeine Hinweise zur Lieferung
Kontrollieren Sie bei Anlieferung des Gerätes, ob das folgende Zubehör mitgeliefert wurde:
– Bedienungsanleitung
– Garantieschein
– Zulaufschlauch
– Einsatz für Flüssigwaschmittel bzw. Bleichmittel
Prüfen Sie das Gerät auf eventuelle Transportschäden. Rufen Sie ggf. den zuständigen
Kundendienst in Ihrer Nähe (siehe Kapitel Kundendienst).
L) Bei eventuellen Defekten und Fehlfunktionen das Gerät abschalten, die Wasserzufuhr
unterbrechen und die Waschmaschine nicht gewaltsam öffnen. Bei anfallenden
Reparaturen wenden Sie sich bitte ausschließlich an die Kundendienststelle der Firma
Candy und bestehen Sie auf die Verwendung von Originalersatzteilen. Die
Nichtbeachtung der o. a. Vorschriften kann zur Beeinträchtigung der Gerätesicherheit
führen.
M) Sollte das Netzkabel beschädigt sein, muss dieses mit dem speziellen Netzkabel ersetzt
werden, das vom Werkskundendienst zur Verfügung gestellt werden kann.
Schnellanleitung
Sicherheitsvorschriften
Zur Beachtung: Bei Reinigung und Wartung des Gerätes
A) Netzstecker ziehen.
B) Wasserzufuhr sperren.
C) Alle Candy Geräte sind geerdet. Versichern Sie sich, dass Ihr Stromnetz geerdet ist.
Sollte dies nicht der Fall sein, rufen Sie einen Fachmann.
D) Berühren Sie nicht das Gerät mit nassen oder feuchten Händen.
Benutzen Sie das Gerät nicht barfuß.
E) Benutzen Sie nach Möglichkeit keine Verlängerungskabel.
Gerät nicht an Adapter oder Mehrfachsteckdosen anschließen.
Achtung: Je nach Waschprogramm kann sich das
Wasser bis auf 90°C aufheizen!
F) Vor dem Öffnen des Bullauges sicherstellen, dass kein Wasser mehr in der Trommel
steht.
G) Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder
mit ungenügenden Kenntnissen und Erfahrung dürfen nur dann das Gerät benutzen,
wenn sie beaufsichtigt werden oder hinreichend Anweisungen zur sicheren Behandlung
des Gerätes durch eine für ihre Sicherheit verantwortliche Person erhalten haben.
Kinder sind zu beaufsichtigen, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.
H) Ziehen Sie den Stecker immer am Stecker selbst aus der Steckdose.
I) Setzen Sie das Gerät keinen Witterungseinflüssen (Regen, Sonne usw.) aus.
J) Das Gerät niemals an den Schaltknöpfen oder am Waschmittelbehälter anheben.
Während des Transportes mit einer Sackkarre das Gerät nicht auf das Bullauge lehnen.
Bewegen Sie das Gerät nicht ohne Bodenverpackung.
K) Wichtig!
Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf,
dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden.
Waschen
– Öffnen Sie das Bullauge durch Betätigen des Türgriffes „A“ (s. Abb. 1 auf Seite 6)
– Sortieren Sie die Wäsche und füllen Sie sie in die Trommel ein (s. Seite 22)
– Schließen Sie das Bullauge
– Füllen Sie das Waschmittel in die Kammer des Waschmittelbehälters ein, wie in der
– Wählen Sie das gewünschte Waschprogramm (s. Seite 16)
– Das Display zeigt sodann die Voreinstellungen des gewählten Programms.
– Bei Bedarf Waschtemperatur verändern.
– Drücken Sie, falls erwünscht, die Zusatztasten
– Drücken Sie die START/PAUSE Taste (s. Seite 11)
– Das Programm startet.
Hinweis:
Bei einigen Programmen sind in der Anfangsphase einige Schleudergänge bei
unterschiedlichen Schleuderdrehzahlen vorgesehen, um optimale Waschergebnisse zu
erzielen.
Nach der Wäsche
– Im Display erscheint die Anzeige “End”.
– Warten Sie, bis die Leuchtanzeige “Tür geschlossen”
– Schalten Sie das Gerät durch Drehen des
– Öffnen Sie das Bullauge und entnehmen Sie die
Programmtabelle dieser Bedienungsanleitung angegeben (s. Seite 14)
erloschen ist (2 Minuten nach Programmende).
Programmwahlschalters auf die Position „AUS“ ab.
Wäsche.
4 5
Beschreibung der Bedienelemente
Abb. 1
R
CD
Q
E
F
TÜRÖFFNUNGSGRIFF
Um die Tür zu öffnen drücken Sie auf dem Griff, wie in der
Zeichnung abgebidet.
Eine spezielle Sicherheitsvorrichtung verhindert, dass das
Bullauge unmittelbar nach dem Programmende geöffnet
werden kann. 2 Minuten nach Programmende erlischt die
Lampe, um anzuzeigen, dass die Tür nun entriegelt ist und
geöffnet werden kann.
A
GH I LMN P
Türöffnungsgriff
Waschprogrammwahlschalter mit “AUS”
Taste “Temperatur °C”
Taste “Schleuderdrehzahl”
Taste Verschmutzungsgrad
Taste “Startzeitvorwahl”
Taste “Kinder sicherung”
Taste “Vorwäsche”
Taste “Flecken”
Taste “Spüllstopp”
Taste “Allergie”
Taste “Leichtbügeln”
Taste “Start/Pause”
Display LCD
Waschmittelbehälter
6
A
A
B
C
D
E
F
G
H
L
M
N
P
Q
R
PROGRAMMWAHLSCHALTER MIT “AUS”
B
DURCH DREHEN AM WAHLSCHALTER
LEUCHTET DAS DISPLAY AUF UND ZEIGT
DIE VOREINSTELLUNGEN DES GEWÄHLTEN
PROGRAMMS. AM ENDE DES PROGRAMMS ODER
NACH EINER LÄNGEREN BETRIEBSPAUSE WIRD DIE
LEUCHTKRAFT DES DISPLAYS HERUNTERGESETZT,
UM ENERGIE ZU SPAREN.
HINWEIS: UM DAS GERÄT AUSZUSCHALTEN,
PROGRAMMWAHLSCHALTER AUF AUS STELLEN.
DIE HEUTIGEN WASCHMITTEL SIND BEREITS BEI NIEDRIGEN
TEMPERATUREN WIRKSAM. AUS DIESEM GRUND EMPFIEHLT DAS GERÄT
AUCH BEI DEN PROGRAMMEN FÜR KOCHWÄSCHE EINE NIEDRIGERE
TEMPERATUREINSTELLUNG.
SIE KÖNNEN JEDOCH DIE WASCHTEMPERATUR MIT DER
HIERFÜR VORGESEHENEN TASTE BEI BEDARF AUCH ERHÖHEN. BITTE
SCHAUEN SIE IN DER PROGRAMMTABELLE DIE HÖCHSTMÖGLICHE
TEMPERATUREINSTELLUNG FÜR JEDES PROGRAMM NACH.
I
Drücken Sie die START-Taste, um das Programm zu starten.
Während des Waschprogramms bleibt der Programmwahlschalter bis zum Ende des
Programms auf dem gewählten Programm stehen. Am Ende des Waschprogramms schalten
Sie das Gerät ab durch Drehen des Wahlschalters auf die Position “AUS”.
B
HINWEIS:
Drehen Sie immer nach Beendigung des Programms, und
bevor Sie ein neues Programm einstellen, den Programmwahlschalter auf die Position “AUS”.
7
TASTE “TEMPERATUR °C”
Wenn ein Programm eingestellt wird, zeigt das Display die empfohlene Waschtemperatur an.
Diese kann durch drücken der Temperaturtaste nach oben oder nach unten verändert werden.
Bei jedem Drücken der Taste wird die gewählte Temperatur im Display angezeigt.
C
TASTE “SCHLEUDERDREHZAHL”
D
Die Schleuderphase ist sehr wichtig für eine gute Trocknung der Wäsche. Auch hier kann Ihr
Gerät sich sehr flexibel an Ihre Bedürfnisse anpassen.
Durch Betätigen der Taste Schleuderdrehzahl können Sie die für das jeweilige Programm
höchstmögliche Tourenzahl reduzieren oder die Schleuderung ganz ausschließen.
Um den Schleudergang wieder zu aktivieren, brauchen Sie nur die Taste erneut zu drücken, bis
die gewünschte Tourenzahl angezeigt wird.
Um die Gewebe zu schonen, ist es nicht möglich, eine höhere Schleuderdrehzahl
einzustellen, als die, die bei der Programmwahl automatisch angezeigt wird.
Die Schleuderdrehzahl kann zu jedem Zeitpunkt des Programms eingestellt werden. Dabei
brauchen Sie die Taste PAUSE nicht zu betätigen.
Hinweis: Das Modell ist mit einer elektronischen Schleuderkontrolle ausgestattet, die
auf eine eventuelle Unwucht reagiert.
Falls die Wäsche ungleichmäßig in der Trommel verteilt ist und dadurch eine Unwucht
entstehen sollte, gleicht das Gerät die Unwucht automatisch aus und führt erst dann
den vorgesehenen Schleudergang aus.
Falls die Unwucht nach mehreren Versuchen nicht behoben werden konnte, führt das
Gerät einen Schleudergang bei reduzierter Geschwindigkeit aus. Bei stark
unwuchtiger Ladung wird der Schleudergang ganz unterdrückt.
Dies trägt zu einer Reduzierung der Vibrationen, der Geräuschentwicklung und zu
einer Verlängerung der Lebensdauer des Gerätes bei.
Taste “VERSCHMUTZUNGSGRAD”
E
Durch Betätigen dieser Taste (die nur für die Programmgruppe BAUMWOLLE und
MISCHGEWEBE aktiviert werden kann) können Sie je nach Verschmutzungsgrad der
Wäsche drei verschiedene Stufen für die Intensität der Waschbewegungen einstellen.
Beim Einstellen des Waschprogramms wird automatisch der für dieses Programm
voreingestellte Verschmutzungsgrad durch Aufleuchten der entsprechenden Lampe
angezeigt. Wenn Sie einen anderen Verschmutzungsgrad wählen, leuchtet die
entsprechende Lampe auf.
Wenn Sie diese Taste drücken, nachdem das Schnellprogramm ausgewählt wurde, können
Sie unter 3 möglichen Programmen mit einer Dauer von 14, 30 bzw. 44 Minuten wählen.
TASTE “STARTZEITVORWAHL”
Diese Taste ermöglicht die Programmierung einer Startzeitvorwahl von bis zu 24 Stunden.
Um die Startverzögerung einzustellen, gehen Sie wie folgt vor:
Wählen Sie das gewünschte Programm.
Drücken Sie die Taste einmal, damit die Funktion aktiviert ist. Das Display zeigt h00. Drücken
Sie die Taste erneut, um eine Startverzögerung von einer Stunde einzustellen (das Display
zeigt nun h01). Bei jedem weiteren Drücken der Taste wird die Startverzögerung bis h24um je
eine Stunde erhöht. Durch ein weiteres Drücken wird die Verzögerungszeit annulliert.
Bestätigen Sie Ihre Einstellung mit der Taste “START/PAUSE”. Die Leuchtanzeige im
Display fängt an zu blinken und die Zeit beginnt abzulaufen. Ist die Zeit abgelaufen, startet
das Programm automatisch.
Sie können die Startzeitvorwahl wie folgt löschen:
Halten Sie die Taste 5 Sekunden lang gedrückt, bis das Display die Voreinstellungen des
gewählten Programms wieder anzeigt.
Nun können Sie entweder das Programm durch Drücken der Taste “START/PAUSE” manuell
starten oder das Programm durch Drehen des Programmwahlschalters auf AUS löschen und
ein neues Programm einstellen.
ACHTUNG: Sollte sich ein Stromausfall ereignen, während die Zeit abläuft,
bleibt die Einstellung der Startzeitvorwahl in einem speziellen Speicher
erhalten, so dass das Gerät nach dem Stromausfall wieder dort anfängt, wo
es unterbrochen wurde.
TASTE “KINDER SICHERUNG”
Diese Funktion verhindert, dass Kinder mit den Optionstasten spielen und so die
Programmeinstellungen verändern können.
Nachdem das gewünschte Programm eingestellt und ggf. die gewünschten
Zusatzfunktionen gewählt wurden, drücken Sie die Taste START/PAUSE und halten Sie
danach die Taste „KINDER SICHERUNG“ einige Sekunden lang gedruckt, bis im Display
das Symbol “ ” erscheint. Die Tasten des Bedienfeldes sind nun gesperrt. Die Sperre kann
wieder aufgehoben werden, indem die Taste „KINDER SICHERUNG“ wieder einige
Sekunden gedrückt gehalten wird, bis das Symbol “ ” aus dem Display verschwindet.
Die Optionstasten müssen VOR der Betätigung der START-Taste
gedrückt werden. Sie leuchten auf, sobald die entsprechenden Tasten
gedrückt werden.
Falls eine Option gewählt wird, die mit dem eingestellten Programm nicht
kompatibel ist, blinkt die Anzeige auf der Taste zuerst, dann erlischt sie.
TASTE “VORWÄSCHE”
Diese Option ist besonders empfehlenswert bei stark verschmutzter Wäsche. Sie kann nur
bei bestimmten Programmen gewählt werden (s hierzu Programmtabelle).
Für dieses Programm füllen Sie das Waschmittel in die Kammer „1“ des Waschmitteilbehälters ein
(für nähere Informationen schauen Sie bitte im Kapitel über den Waschmittelbehälter in diesem Heft
nach). Es ist anzuraten, nur 20% der auf der Waschmittelpackung empfohlenen Menge einzusetzen.
F
G
H
8
9
TASTE “FLECKEN”
Durch Drücken dieser Taste werden Sensoren aktiviert, welche einerseits die gewählte Temperatur
in allen Phasen des Waschgangs konstant halten und andererseits die mechanische Wirkung der
Trommelbewegungen in den verschiedenen Programmphasen anpassen.
In den wichtigsten Programmphasen reversiert die Trommel mit zwei unterschiedlichen
Geschwindigkeiten. In der Einspülphase des Waschmittels dreht sich die Trommel so, dass eine
gleichmäßige Verteilung auf alle Wäschestücke gewährleistet wird. Während der Wasch- und
Spülphasen dagegen erhöht sich die Drehgeschwindigkeit, um die maximale Reinigungskraft zu
gewährleisten. Dank dieses speziellen Systems werden die Waschergebnisse verbessert OHNE
DIE PROGRAMMDAUER ZU VERLÄNGERN.
TASTE “SPÜLSTOPP”
Durch Betätigen dieser Taste stoppt das Programm nach dem letzten Spülgang, ohne das Wasser
abzupumpen. Die Wäsche bleibt im Wasser liegen und die Knitterbildung wird so vermieden.
Während des Spülstopps blinkt die Leuchte der Taste, um anzuzeigen, dass sich das Gerät in einer
Pause befindet.
Um das Programm zu beenden, müssen Sie die Taste zurückdrucken, damit das Gerät abpumpt
und schleudert (bei Bedarf kann die Schleuderdrehzahl mit der entsprechenden Taste reduziert
oder ganz unterdrückt werden).
TASTE “ALLERGIE”
Dank des neuen „Sensor Systems“ kann durch Drücken dieser Taste ein neues, spezielles
Waschprogramm für Koch- und Buntwäsche durchgeführt werden, das nicht nur Ihre Wäsche
besonders gut pflegt, sondern auch besonders schonend für empfindliche Haut ist.
Durch die Hinzunahme von bedeutend mehr Wasser und die Kombination von Trommeldrehungen
während der Wasserzu- und -ablaufphasen wird Ihre Wäsche porentief gereinigt und rückstandsfrei
gespült. Um die vollständige Auflösung des Waschmittels zu garantieren, wird mehr Wasser für die
Waschlauge hinzugefügt, so dass perfekte Waschergebnisse erreicht werden. Auch für die
Spülgänge wird die Wassermenge erhöht, so dass jegliche Waschmittelrückstände von den Fasern
restlos entfernt werden.
Diese Funktion wurde speziell für Menschen mit empfindlicher Haut konzipiert, für die auch die
kleinsten Waschmittelrückstände zu Hautreaktionen oder Allergien führen können.
Wir empfehlen, diese Funktion auch zum Waschen von Kinderwäsche und für Feinwäsche im
Allgemeinen zu wählen, oder zum Waschen von besonders saugfähigem Gewebe, wie Frottee o.Ä.,
dessen Fasern die Waschlauge stärker aufnehmen.
Damit die besten Waschergebnisse gewährleistet werden, ist diese Funktion in den Programmen
für Feinwäsche und Wolle/Handwäsche immer aktiviert.
10
I
L
M
TASTE “LEICHTBÜGELN”
Diese Funktion (nicht verfügbar für die Programme BUNTWÄSCHE) reduziert die Knitterbildung
durch die individuelle Wahl der Programme und der Wäscheart. Im Besonderen für die
Programmgruppe “Mischwäsche-Synthetik” sorgt die Kombination der langsamen Abkühlphase
verbunden mit dem Stillstand der Wäsche während des Abpumpens und einem Schonschleudern
für die optimale Schonung der Wäsche. Für die Feinwäsche sind die Phasen wie bei
“Mischwäsche-Synthetik” beschrieben, mit Ausnahme der Abkühlphase unter Hinzunahme des
Wasserstopps nach dem letzten Spülgang. Für die Programme Woolmark (Wolle) und
Handwäsche dient diese Taste ausschließlich als Spülstopp, um die Fasern zu glätten.
In der Spülstopp-Phase blinkt die Leuchtanzeige der Taste, um anzuzeigen, dass das Gerät
sich in Pause befindet.
Um die Feinwäsche bzw. das Woll-oder Handwäsche-Programm zu beenden, können Sie wie
folgt vorgehen:
- Drücken Sie die Taste Leichtbügeln zurück, um das Programm mit Abpumpen und Schleudern zu beenden
Wenn Sie nur abpumpen wollen:
- drehen Sie den Programmwahlschalter auf die Position AUS
- wählen Sie das Programm Abpumpen
- schalten Sie das Gerät durch erneutes Drücken der Taste START/PAUSE ein
TASTE START/PAUSE
Drücken Sie diese Taste, um das Programm zu starten, das mit dem Programmwahlschalter
gewählt wurde.
HINWEIS:
EINIGE SEKUNDEN NACH DRÜCKEN DER TASTE START MISST DAS GERÄT DURCH
DIE FUNKTION KG DETECTOR (NUR IN DEN PROGRAMMEN BAUMWOLLE UND
SYNTHETIK AKTIV) IN DEN ERSTEN 4 MINUTEN DES WASCHPROGRAMMS DIE IN
DER TROMMEL BEFINDLICHE WÄSCHEMENGE, UM DIE TATSÄCHLICHE
PROGRAMMDAUER ZU ERRECHNEN.
WÄHREND DIESER ZEIT IST DIE LEUCHTE KG DETECTOR EINGESCHALTET, UM
ANZUZEIGEN; DASS DIE FUNKTION AKTIV IST.
EINSTELLUNGEN NACH DEM PROGRAMMSTART ÄNDERN (PAUSE)
Nachdem das Programm gestartet wurde, können nur die Programmoptionen und die
Zusatzfunktionen mit den Funktionstasten verändert werden.
Drücken Sie die Taste “START/PAUSE” ca. 2 Sekunden lang. Die Lampen der Optionstasten und
der Restzeitanzeigen blinken, um anzuzeigen, dass das Gerät sich in einer Betriebspause
befindet. Verändern Sie nun die gewünschten Einstellungen und drücken Sie dann erneut die
Taste “START/PAUSE”, damit das Blinken aufhört.
Wenn Sie während des Programmablaufs Wäsche entnehmen bzw. hinzufügen wollen, warten
Sie ZWEI Minuten, damit der Türverriegelungsmechanismus die Tür entriegelt.
Nachdem Sie die Wäsche entnommen bzw. hinzugefügt haben, schließen Sie die Tür und
drücken Sie die START-Taste. Das Gerät fängt wieder dort an zu arbeiten, wo es aufgehört hatte.
EINGESTELLTES PROGRAMM LÖSCHEN
Um das Programm zu löschen, drehen Sie den Programmwahlschalter auf AUS.
Wählen Sie nun ein anderes Programm.
Drehen sie dann den Programmwahlschalter wieder auf AUS.
N
P
11
Loading...
