Candy CTS67TES User Manual [ES]

ES

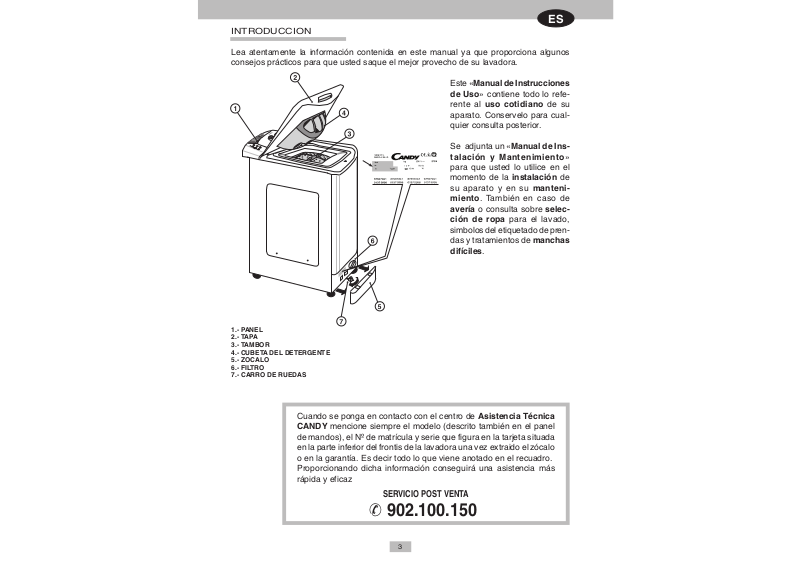

INTRODUCCION

Lea atentamente la información contenida en este manual ya que proporciona algunos
consejos prácticos para que usted saque el mejor provecho de su lavadora.

Este «Manual de Instrucciones
de Uso» contiene todo lo refe­rente al uso cotidiano de su
aparato. Conservelo para cual­quier consulta posterior.

Se adjunta un «Manual de Ins-
talación y Mantenimiento»
para que usted lo utilice en el
momento de la instalación de
su aparato y en su manteni-

miento. También en caso de
avería o consulta sobre selec­ción de ropa para el lavado,

simbolos del etiquetado de pren­das y tratamientos de manchas

difíciles.

1.- PANEL

2.- TAPA

3.- TAMBOR

4.- CUBETA DEL DETERGENTE

5.- ZOCALO

6.- FILTRO

7.- CARRO DE RUEDAS

Cuando se ponga en contacto con el centro de Asistencia Técnica
CANDY mencione siempre el modelo (descrito también en el panel

de mandos), el Nº de matrícula y serie que figura en la tarjeta situada
en la parte inferior del frontis de la lavadora una vez extraido el zócalo
o en la garantía. Es decir todo lo que viene anotado en el recuadro.
Proporcionando dicha información conseguirá una asistencia más
rápida y eficaz

SERVICIO POST VENTA

✆ 902.100.150

3

INDICE

pág.

GARANTIA ....................................................................................

DATOS TECNICOS ........................................................................

APERTURA DEL TAMBOR - CARGA DE ROPA ...........................

CARGA DEL DETERGENTE .........................................................

SELECCION DEL PROGRAMA .....................................................

DESCRIPCION DE LOS MANDOS DEL PANEL ........................

TABLA DE PROGRAMAS ..........................................................

5

6

7

8

9

10

13

Colocar la etiqueta adhesiva que se
acompaña, en el idioma correspon­diente, en el soporte que se introduce
en la ranura trasera del visor del pa­nel.

4

GARANTIA

1.

El aparato va acompañado de un Certificado de Ga­rantía.

B

A

2.

La parte B deberá conservarla, debidamente cum­plimentada, para presentarla al Servicio Técnico de
Asistencia, en caso de necesitar su intervención jun­to a la factura legal expedida por el vendedor en el
momento de compra.

3.

No olvide remitir la parte A del Certificado de Ga­rantía para la debida convalidación en los
15 días siguientes a la fecha de compra.

5

DATOS TÉCNICOS

CTS 67 T

Capacidad de ropa seca ............................................................

kg.

Voltaje ..........................................................................................

Potencia del motor lavado ..........................................................

Potencia del motor centrifugado .................................................

Potencia del motor de la electrobomba ......................................

Potencia de la Resistencia .........................................................

Potencia máxima absorbida .......................................................

Amperios del fusible de la red .....................................................

Presión en el circuito hidráulico ..............................................

Revoluciones de centrifugado .....................................

r.p.m./min

Consumo de agua (Programa 60º C) .........................................

Consumo de energía (Programa 60º C) / 4,5 kg ....................

W.
W.
W.
W.
W.

A.

MPa

lit.

kWh

Clase de eficencia energética..........................................................

V.

4,5
230
360
560
30

1.950

2.300
10
0,05 min.
0,8 max.
600
65
1,21

C

6

APERTURA DEL TAMBOR

A

FRENTE

LAVADORA

C

B

TAPA LAVADORA

D

FRENTE

LAVADORA

1.

Elevar la puerta encimera A y abrirla completamente. Abrir
entonces el tambor como se indica a continuación:

2.

Pulsar el pestillo B y manteniéndolo pulsado
Presionar la puerta anterior C de manera que se
desenganchen las dos puertas

C

y

D.

3.

Abrir la puerta posterior D. / Abrir la puerta anterior C.
Introducir la ropa en el tambor.

4.

Bajar la puerta anterior C.
Bajar la puerta posterior D de forma que la ranura quede
perfectamente encajada en el gancho de la puerta ante­rior

C

y soltarlas.

C

5.

Asegurese que ambas tapas han quedado perfectamente

D

FRENTE

LAVADORA

encajadas y cerradas.

ATENCION:
ES IMPORTANTE QUE LA OPERACIÓN DE CIERRE
DEL TAMBOR SE EFECTÚE CON CUIDADO PARA EVI­TAR POSIBLES DAÑOS A LA ROPA Y A LA MÁQUINA.

C

D

2 min.

ATENCIÓN:
Un dispositivo de seguri­dad especial impide la

FRENTE

LAVADORA

apertura inmediata de la
tapa al terminar el lavado,
una vez concluida la fase
de centrifugado, esperar 2

C

D

7

minutos antes de abrir la
tapa.

CARGA DEL DETERGENTE

La cubeta del detergente está dividida en 4 compartimentos:

• El compartimento I, sirve para el detergente en polvo para el prelavado. La can­tidad recomendada es de 60 gr. de detergente (para 4,5 Kg.).

• El compartimento II, sirve para el detergente en polvo para el lavado. La cantidad
recomendada es de 120 gr. de detergente (para 4,5 Kg).

• El compartimento sirve para la lejia. La cantidad recomendada es de 7 cl.

• El compartimento sirve para suavizantes, perfumantes y aditivos especiales
como almidones, azuletes, etc. La cantidad recomendada es de 5 cl.

La cubeta del detergente cuenta con dos rayas indicativas:

• RECOMENDADO (raya inferior). Indica el nivel aconsejado en los compartimentos
de prelavado y lavado.

• MAX. Indica el nivel máximo que no se debe sobrepasar.

MAXIMO

(lavado)

MAXIMO

(prelavado)

RECOMENDADO

MAXIMO
(lejía y perfumante)

8

SELECCION DEL PROGRAMA

AL SELECCIONAR EL PROGRAMA, ASEGURESE DE QUE LA TECLA MARCHA / PARO
NO ESTE PULSADA.

Para la selección actue como sigue:

• El programa se selecciona mediante el mando correspondiente (A). Para ello con­sulte la Tabla de Programas.

• Seleccione la temperatura de lavado mediante el mando correspondiente.

• Seleccione las distintas opciones que le permitan las teclas.

9

DESCRIPCION MANDOS DE PANEL

CTS 67 T

Mando selector de programas ....................................................

Mando selector de temperaturas ................................................

Tecla exclusión de centrifugado..................................................

Tecla media carga.......................................................................

Piloto luminoso de funcionamiento .............................................

Tecla marcha-parada .................................................................

A

B

D

E

G

H

10

UTILIZACION DE MANDOS DE SELECCION

A

. MANDO SELECTOR DE PROGRAMAS

Con este mando, podrá seleccionar el programa de lavado
que desee. Para ello, gírelo hasta que el programa (nú­mero o símbolo) coincida con el punto-guía.

NO GIRE NUNCA el mando en sentido contrario a las ma­necillas del reloj, sino en el sentido de estas y no pulse la
Tecla de puesta en marcha (H) antes de la selección del
programa.

Si una vez comenzado el programa, desea modificar la
posición o selección de otro programa, desconecte la tecla
de Marcha/Parada, una vez realizada la modificación pulse
de nuevo la tecla Marcha/Parada.

B

. MANDO SELECTOR DE TEMPERATURAS

Con este mando podrá seleccionar la temperatura de lava­do que desee. Para ello, gírelo hasta que la temperatura
elegida coincida con el punto-guía.

CTS 67 T

Si desea lavar sin ningún calentamiento del agua, haga
coin-cidir la señal de frio con el punto guía.

EL MANDO PUEDE GIRARSE EN AMBOS SENTIDOS.

No sobrepase la temperatura máxima aconsejada en la
tabla de programas para cada tipo de lavado.

˙

11

UTILIZACION DE MANDOS DE SELECCION

D

. TECLA DE EXCLUSION DE CENTRIFUGADO

Si pulsamos esta tecla, la lavadora efectúa todo el programa excluyendo el
centrifugado.
El uso de esta tecla está aconsejado para tejidos especiales.

E

. TECLA MEDIA CARGA

Para las coladas de poco peso puede reducirse el nivel de agua a utilizar
pulsando la tecla de media carga que le ahorrará agua, detergente y energía
eléctrica.
La dosis de detergente debe reducirse en proporción a la carga de ropa.

ATENCION : NO PULSE LA TECLA MEDIA CARGA EN EL CASO
DE PURA LANA VIRGEN Y DE TEJIDOS MUY DELICADOS.

G

. PILOTO LUMINOSO DE FUNCIONAMIENTO

H

. TECLA DE MARCHA/PARADA

12

TABLA DE PROGRAMAS

TIPO DE TEJIDO

PROGRAMA RAPIDO

CAR-

PROGRAMA PARA

Ciclo super rápido de 32 minutos 2 32´

INTENSIVO MUY SUCIO

INTENSIVO

COLORES RESISTENTES

COLORES DELICADOS

LEJIA

Manchas orgánicas

ACLARADOS ENERGICOS

ULTIMO ACLARADO ENERGICO

CENTRIFUGADO ENERGICO

TEJIDOS MIXTOS MUY SUCIO

COLORES

ACRILICOS

LANA LAVABLE A MAQUINA

GA

MAX.

kg

4,5

4,5

4,5

3,5

—

—

—

—

2

2

2

1

SELEC.

PRO-

GR.

1

2

3

*

4

5

6

7

8

SELEC.

CARGA DETERGENTE

TEMP.

Cº

I

De frio a

•

…50º

De frio a

…90º

De frio a

…90º

De frio a

…60º

De frio a

…40º

—

—

—

—

De frio a

…60º

De frio a

…50º

De frio a

…40º

De frio a

…40º

II

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

ACLARADOS DELICADOS

ULTIMO ACLARADO DELICADO

CENTRIFUGADO DELICADO

VACIADO

Descarga de agua

—

—

—

—

Z

—

—

—

—

Programa *, según Norma EN 60456.

En cada grupo de programas, los primeros tienen una mayor duración y, por lo tanto, garantizan una
mayor eficacia de lavado a igual temperatura. Seleccione los programas siguientes, en caso de que las
prendas estén poco sucias o sean particularmente delicadas.

13

•

•

NOTAS A CONSIDERAR

1.En caso de ropa con un alto grado de suciedad, se aconseja la reducción de la carga a

máximo 3 kg.

2.En los programas 5-6-7-8 la lavadora se para con agua en el tambor al final del aclarado

por la acción del antiarrugas.
Para terminar el ciclo debe seleccionarse el programa Z, vaciado.
Otra posibilidad es seleccionar el programa , centrifugado delicado.

Desconectar con la tecla MARCHA/PARADA antes de seleccionar con el mando.

3.En los programas 1-2 puede conseguirse un blanqueo automático, colocando la lejía en

la cubeta .

4.La lavadora está preparada para la toma automática del suavizante durante el último

aclarado en todos los ciclos de lavado.

PROGRAMA RAPIDO 32 MINUTOS

El programa rápido de 32 minutos permite efecuar en 30 minutos un ciclo
completo de lavado para un máximo de 2 kg. de colada y una temperatura
de 50ºC. Es posible reducir la temperatura de lavado utilizando el mando
específico (selector de temperatura). La cantidad máxima de detergente
que se puede utilizar para este programa se indica en el medidor de 32´con
el que va dotado. El detergente debe ser cargado en el dispensador de
prelavado (compartimento I).
El programa rápido 32 minutos puede ser, además, utilizado como ciclo de
prelavado en el caso de coladas particularmente sucias, seleccionando a
continuación el programa principal deseado.

14
