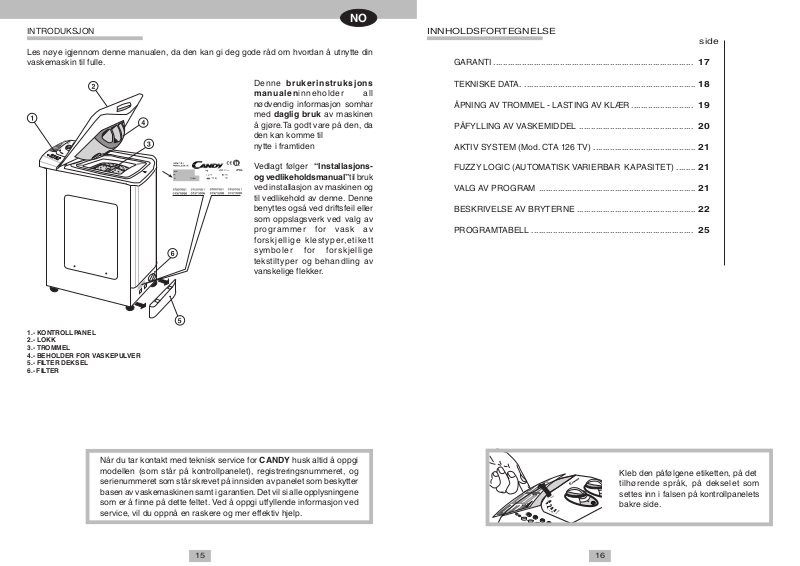

INTRODUKSJON
Les nøye igjennom denne manualen, da den kan gi deg gode råd om hvordan å utnytte din
vaskemaskin til fulle.
INNHOLDSFORTEGNELSE
GARANTI ....................................................................................
side
17
1.- KONTROLLPANEL
2.- LOKK
3.- TROMMEL
4.- BEHOLDER FOR VASKEPULVER
5.- FILTER DEKSEL
6.- FILTER
Denne brukerinstruksjons
manualeninneholder all
nødvendig informasjon somhar
med daglig bruk av maskinen
å gjøre.Ta godt vare på den, da
den kan komme til
nytte i framtiden
Vedlagt følger “Installasjons-
og vedlikeholdsmanual”til bruk
ved installasjon av maskinen og
til vedlikehold av denne. Denne
benyttes også ved driftsfeil eller
som oppslagsverk ved valg av
programmer for vask av
forskjellige klestyper,etikett
symboler for forskjellige
tekstiltyper og behandling av
vanskelige flekker.
TEKNISKE DATA. ........................................................................
ÅPNING AV TROMMEL - LASTING AV KLÆR ..........................
PÅFYLLING AV VASKEMIDDEL ................................................
AKTIV SYSTEM (Mod. CTA 126 TV) ...........................................
FUZZY LOGIC (AUTOMATISK VARIERBAR KAPASITET) ........
VALG AV PROGRAM ..................................................................
BESKRIVELSE AV BRYTERNE ..................................................
PROGRAMTABELL ....................................................................
18
19
20
21
21
21
22
25
Når du tar kontakt med teknisk service for CANDY husk altid å oppgi
modellen (som står på kontrollpanelet), registreringsnummeret, og
serienummeret som står skrevet på innsiden av panelet som beskytter
basen av vaskemaskinen samt i garantien. Det vil si alle opplysningene
som er å finne på dette feltet. Ved å oppgi utfyllende informasjon ved
service, vil du oppnå en raskere og mer effektiv hjelp.
15 16
Kleb den påfølgene etiketten, på det
tilhørende språk, på dekselet som
settes inn i falsen på kontrollpanelets
bakre side.
Page 2
GARANTI
TEKNISKE DATA
CTA 126 TV
CTL 84 TV
CTL 124 TV
B
A
1.
Med maskinen følger en Garanti.
2.
B delen av garantien beholdes i utfylt stand i tilfelle
teknisk service skulle være nødvendig, i så tilfelle må
denne delen presenteres i tillegg til kvitteringen som
ble utstedt av selger da maskinen ble kjøpt.
Vektkapasitet for tørre klær ........................................
Strømstyrke ..................................................................
Kraft på vaskemotor ....................................................
Kraft på sentrifuge motor ............................................
Kraft på elektro pumpe ...............................................
Kraft på resistansen ....................................................
Maksimum kraft absorbert ..........................................
Amper på sikringer i kretsen .......................................
Trykk på den hydrauliske kretsen ............................
Omdreininger ved sentrifugering .................
Vannforbruk (program 60º)..........................................
Energiforbruk (program 60º) / 4,5 kg .......................
Energi effektivitet klasse ..................................................
r.p.m./min
kg.
W.
W.
W.
W.
W.
A.
MPa
lit.
kWh
V.
4,5
230
125
400
30
1.935
2.200
10
0,05 min.
0,8 max.
1200
48
0,85
A
4,5
230
175
300
30
1.935
2.200
10
0,05 min.
0,8 max.
850
54
0,85
A
4,5
230
125
400
30
1.935
2.200
10
0,05 min.
0,8 max.
1200
54
0,85
A
3.
Husk å sende tilbake A delen av garantien til
gyldighetsbekreftelse innen 15 dager etter å ha kjøpt
maskinen.
17
18
Page 3
ÅPNING AV TROMMEL
VASKEMASKIN
FRONT
C
B
LOKK VASKEMASKIN
D
PÅFYLLING AV VASKEMIDDEL
Beholderen for vaskemiddel er inndelt i fire deler:
1.
A
Løft lokket A og åpne dette helt opp. Åpne så trommelen slik
det beskrives videre:rir entonces el tambor como se indica
• Beholderen I benyttes til vaskepulver for forvask. Anbefalt mengde er 60 g.
vaskepulver (for 4,5 kg. vask).
a continuación:
• Beholderen II benyttes til vaskepulver for vanlig vask. Anbefalt mengde er 120g.
vaskepulver (for 4,5 kg. vask).
2.
Press flippen B og hold denne nede. Trykk så lokket C ned
slik at dette hektes av lokkene
C
og D.
• Beholderen er til klor. Anbefalt mengde er 7 cl
• Beholderen benyttes til stoffmykner, parfyme og andre spesielle tilsetnings
stoffer som stivelse, etc. Anbefalt mengde er 5 cl
3.
Åpne lokket D. / Åpne lokket C.
Vasken legges så inn i trommelen.
Vaskemiddel beholderen har to nivålinjer:
VASKEMASKIN
FRONT
4.
Lukk lokket C.
Lukk lokket
C
5.
D
og sørg for at dette hektes riktig på lokket C.
• ANBEFALT (nedre linje). Viser det anbefalte nivået for forvask og vanlig vask.
• MAX. Viser maksimum nivået som ikke må overskrides.
Sørg for at begge lokk er korrekt tilpasset og lukket.
D
VASKEMASKIN
FRONT
ADVARSEL:
DET ER VIKTIG AT LUKKINGEN AV TROMMELEN
GJØRES MED FORSIKTIGHET FOR Å UNNGÅ
EVENTUELL SKADE PÅ KLÆR OG MASKIN.
C
D
2 min.
ADVARSEL:
En spesiell sikring gjør det
umulig å åpne lokket
VASKEMASKIN
FRONT
umiddelbart etter at
maskinen har stanset og
sentrifugeringen har
avsluttet .
C
D
Vent derfor 2 minutter før du
åpner lokket.
MAX.
(normalvask)
MAX
(forvask)
ANBEFALT
MAX.
(klor og parfyme)
19 20
Page 4
AKTIV SYSTEM
(Mod. CTA 126 TV)
Dette systemet utnytter vannets egen kraft til fulle. Under de forskjellige fasene av klesvasken
blir vannet som befinner seg i trommelen sprøytet ved hjelp av en pumpe mot en injektor som
befinner seg inne i trommelen og som sender en kraftig vannsprøyt mot tøyet. Denne
funksjonen sammen med en økende rotasjonshastighet, opp til 100 omdreininger pr. minutt,
garanterer en optimal vask og en grundigere skylling av tøyet.
(AUTOMATISK VARIERBAR KAPASITET)
Denne vaskemaskinen regulerer automatisk vannmengden i henhold til klesmengden som
vaskes. På denne måten kan en oppnå en “personifisert” klesvask som er besparende med
tanke på energiforbruket.
Dette systemet reduserer forbruket av vann og energi og forkorter vasketiden betraktelig.
VALG AV VASKEPROGRAM
Når man velger program gjør man følgende:
• Programmet velges ved hjelp av den tilhørende bryteren (A).
Se Program Tabellen for valg av program.
BESKRIVELSE AV BRYTERNE
Bryter for program / temperaturvalg ............................................
Temperaturviser...............................................................
Programfase viser ...........................................................
CTA 126 TV
CTL 84 TV
CTL 124 TV
A
T
t
• Velg hastighet på sentrifugering ved hjelp av reguleringsbryteren for sentrifugering.
• Velg de ønskede funksjonene ved hjelp av bryterene på kontroll panelet.
• Trykk inn start /pauseknappen, til et av pilotlysene på panelet som viser programfasene
lyser.
• På grunn av at vaskemaskinen fungerer elektronisk, bør man ta i betraktning at
vaskeprogrammet ikke starter umiddelbart etter at pilotlyset for programfasene tennes,
ventetiden kan være opp til ett minutt fra lyset tennes.
21 22
Bryter for valg av sentrifugering ..................................................
Knapp for ekstra hurtiggang .......................................................
Knapp for lett stryking ................................................................
Knapp for ekstra skylling .............................................................
Pilotlys for dørsikring..................................................................
Start / Pauseknapp .....................................................................
Program og temperaturtabell ......................................................
Føringsunkt .................................................................................
C
D
E
F
G
H
P
p
Page 5
BRUK AV BRYTERNE
BRUK AV BRYTERNE
A
.
BRYTER FOR PROGRAM / TEMPERATURVALG
Ved hjelp av denne bryteren velger man ønsket vaskeprogram
og vasketemperatur. For å velge program dreier man bryteren
til programmet (nummer og symbol) sammenfaller med
føringspunktet (p). Vasketeperaturen avhenger av det valgte
programmet.
Ved valg av vaskeprogram henvises til program og
temperaturtabellen (P) som finnes på panelet.
I tilfellet man ønsker å forandre posisjon eller velge et
annet program etter at programmet har startet, gå frem
på følgende måte:
-Trykk inn start / pause knappen helt til pilotlyset for
gjennomført programfase tennes.
- Slipp bryteren og etter en kort stund vil pilotlyset på
viseren slukkes.
-Velg nytt program.
-Trykk inn start / pauseknappen på nytt til ett av pilotlysene
på programfase viseren lyser.
-Vaskemaskinen vil nå gjennomføre det nye
vaskeprogrammet som er valgt.
Ønsker man
programmet har startet, gå frem på følgende måte:
-Trykk inn start / pauseknappen til et av pilotlysene på
programfase viseren begynner å blinke.
- Når pilotlyset for dørsikring slukkes, åpne døren og legg
inn ekstra tøy for vask.
- Lukk på riktig måte lokkene til trommelen og den ytre
døren.
-Trykk inn knappen (start / pause).
å legge inn ekstra tøy i maskinen etter at
T. Temperaturviser
Viser temperaturen på det valgte vaskeprogrammet.
t. Programfase viser Viser programfasen til det valgte programmet under
hele vaskeprosessen.
STOPP - SLUTT PÅ PROGRAMMET
AVSLUTTENDE SENTRIFUGERING
SKYLLING
C. BRYTER FOR VALG AV SENTRIFUGERING
Ved hjelp av denne bryteren kan man bestemme hastigheten
på sentrifugeringen. For å regulere hastigheten, dreier man
bryteren til antall ønskede omdreininger sammenfaller med
føringspunktet (p).
Avsluttende sentrifugering for hardføre tøytyper (BOMULL)
gjennomføres i henhold til valgt hastighet.
For vaskeprogrammer beregnet for syntetisk tøy
(SYNTETISKE vaskeprogram) vil hastigheten på
mellomsentrifugeringen være 400 omdreininger per minutt
Under vaskeprogrammet FINTØY er det ikke mellomsentrifugering og hastigheten på
avsluttende sentrifugering vil være 400 omdreininger per minutt.
Under de to programmene ULL (30º og kaldvask) er det ikke mellomsentrifugering og
hastigheten på avsluttende sentrifugering vil være 800 omdreininger per minutt.
For spesielle programmer:
Programmet 32’ gjennomfører mellomsentrifugering med en hastighet på 400 omdreininger
per minutt og avsluttende sentrifugering ved 800 omdreininger per minutt.
Ved programmet HÅNDVASK er det ikke mellomsentrifugering og sentrifugeringen ved
endt program utføres ved 800 omdreininger per minutt.
For å utelukke sentrifugering, dreies bryteren til føringspunktet sammenfaller med symbolet
for ‘uten sentrifugering’ .
DENNE BRYTEREN KAN DREIES I BEGGE RETNINGER.
D
. KNAPP FOR EKSTRA HURTIGGANG
E
. KNAPP FOR LETT STRYKING
Når denne bryteren er trykket inn, reduseres varigheten på programmet til maks
50 minutter, avhengig av program og temperaturvalg.
Denne funksjonen kan benyttes ved vask av fra 1 til 4,5 kg. tøy.
Denne knappen virker under alle vaskeprogrammene untatt vaskesyklusen ”32
minutter”
Ved å trykke inn denne knappen kan man lettere unngå skrukker i tøyet som
oppstår under vasking. Resultatet avhenger av det valgte vaskeprogrammet:
Når knappen er trykket inn under gjennomføringen av
BOMULLSPROGRAMMENE vil maskinen stanse under siste skylling og tøyet
vil bli liggende i bløt.
For å avslutte programmet med sentrifugering trykkes knappen på nytt slik at
sentrifugeringen kan aktiveres.
Når knappen er trykket inn under gjennomføringen av SYNTETISKE
vaskeprogrammer vil mellomsentrifugeringene utelates og avsluttende
sentrifugering vil skje under moderat hastighet for å unngå skrukker.
Når knappen er trykket inn under gjennomføringen av FARGET TØY, ULL- og
HÅNDVASKEPROGRAMMER vil maskinen stanse under siste skylling og tøyet
vil bli liggende i bløt.
For å avslutte programmet med sentrifugering trykkes knappen på nytt slik at
sentrifugeringen kan aktiveres
Velger man programmet for “ekstra sterk sentrifugering” (bomull)
frarådes det å trykke inn denne knappen.
og for avsluttende sentrifugering 800 omdreininger per minutt.
VASK
FORVASK
START
23
F
. KNAPP FOR EKSTRA SKYLLING
G
. PILOTLYS FOR DØRSIKRING
H
. START / PAUSEKNAPP
For å fjerne selv den minste rest av vaskemiddel fra tøyet trykker mann på
denne knappen. Skyllingen gjøres på denne måten med større mengde vann.
24
Page 6
PRGRAMTABELL
PROGRAM
T°C
PROGRAM FOR
MAKS.
VEKT
kg
VASKEMIDDEL
I
II
BEMERKNINGER:
1.I tilfelle tøyet skulle være særlig skittent, anbefales å redusere tøymengden til maks 3 kg.
2.Ved programmene BOMULL (HVIT 90º - FASTE FARGER 60º)kan man benytte klor i
beholderen merket for en hvitere vask.
90º
60º
P
60º
*
50º
40º
60º
P
60º
50º
40º
30º
40º
30º
50º
30º
—
HVITT TØJ
FARGEEKTE MED FORVASK
FARGEEKTE
FARGEEKTE
FARGET TØY
FARGET TØY
STERK SENTRIFUGERING
FARGEEKTE MED FORVASK
FARGEEKTE
FARGEEKTE
FARGET TØY
FARGET TØY
FARGET TØY
LETT SENTRIFUGERING
FARGET TØY
ULL
ULL
LETT SENTRIFUGERING
32 MINUTTER QUICK VASK
HÅNDVASK
SKYLLING
UT TØMNING
4,5
4,5
4,5
3,5
3,5
3,5
1,5
—
—
—
•
•
•
•
•
•
•
•
•
•
•
•
•
—
•
2
2
2
2
2
2
—
•
•
•
•
•
•
•
1
1
2
2
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
3.Vaskemaskinen er beregnet for automatisk bruk av tøymykner under siste skylling og i alle
vaske syklusene.
4. Varigheten på programmene er TILNÆRMET. Tiden kan variere (mer eller mindre) i henhold
til temperaturvalg, tøymengde, lastemåte, installasjonsforhold (vanntemperatur,
lufttemperatur, vanntrykk, etc.).
HURTIGPROGRAM 32 MINUTTER
Hurtigprogrammet gjør det mulig å gjennomføre en en komplett
vaskesyklus på 32 minutter med en maksimum tøyvekt på 2 kilo og
med en temperatur på 50º.
Vaskemiddelet fylles i beholderen for vanlig vask (merket II).
Hurtigprogrammet på 32 minutter kan også benyttes som en forvask,
i tilfellet tøyet skulle være spesielt skittent, og deretter det ønskede
vaskeprogrammet.
•
Programmet * i henhold til normativ EN 60456.
Det er fire programgrupper (BOMULL, SYNTETISK, FINTØY OG
SPESIELLE). I alle programgruppene har de første programmene
en lengre varighet og vil derfor gi en grundigere vask. Benytt
de siste programmene i hver gruppe hvis tøyet ikke er sørlig
skittent eller om plaggene skulle være spesielt ømfindtlige.
25 26
Loading...
