Page 1

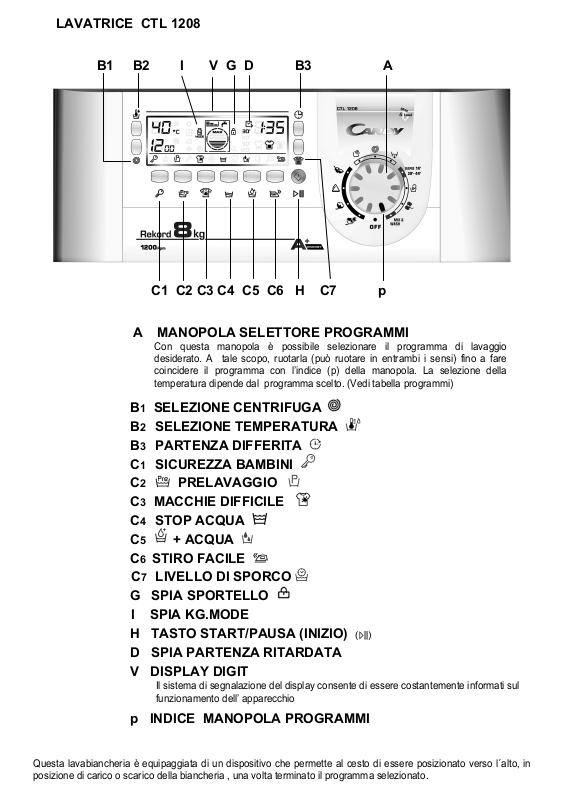

LAVATRICE CTL 1208
B1 B2 I V G D B3 A
C1 C2 C3 C4 C5 C6 H C7 p
A MANOPOLA SELETTORE PROGRAMMI
Con questa manopola è possibile selezionare il programma di lavaggio
desiderato. A tale scopo, ruotarla (può ruotare in entrambi i sensi) fino a fare
coincidere il programma con l’indice (p) della manopola. La selezione della
temperatura dipende dal programma scelto. (Vedi tabella programmi)
B1 SELEZIONE CENTRIFUGA
B
B
C
C
C
C
C
C
C
H TASTO START/PAUSA (INIZIO)
2 SELEZIONE TEMPERATURA
3 PARTENZA DIFFERITA
1 SICUREZZA BAMBINI
2 PRELAVAGGIO
3 MACCHIE DIFFICILE
4 STOP ACQUA
5
+ ACQUA
6 STIRO FACILE
7 LIVELLO DI SPORCO
G SPIA SPORTELLO
I SPIA KG.MODE
( )
D SPIA PARTENZA RITARDATA
Il sistema di segnalazione del display consente di essere costantemente informati sul
funzionamento dell’ apparecchio
V DISPLAY DIGIT
p INDICE MANOPOLA PROGRAMMI
Questa lavabiancheria è equipaggiata di un dispositivo che permette al cesto di essere posizionato verso l´alto, in
posizione di carico o scarico della biancheria , una volta terminato il programma selezionato.
Page 2
Tabella programmi mod. CTL 1208
tempo
apross.
programmi programmi per
COTONE
MISTI SINTETICI
DELICATI
SPECIALI
* Programma consigliato anche per lavaggi a basse temperature (inferiori alla max indicata). Programma di prova
Cotone resist./
Bianco
* Colori resistenti
Colori resistenti
Tessuti delicati
Seta
Lana
Lana, il programa è raccomandato da BBB e TITAN WOOL
Risciaquo
Centrifuga
Scarico
Sport Display 30º 800 2,5
Rapidi
min.
Di
splay 90º 1200
Display 60º 1200
Display 60º 800
Display 40º 600 2,5
Display 30º 0 1,5
Display 40º 800
Display 800
Display 1200
Display 0
14’ 30º 800 1,5
30’ 40º 800 2,5
44’ 40º 800
temp.
reg.
max.ºC
veloc.
centrif.
max.
rpm/min
carico
carico
detergente tasti opzione C
max
I
II
Kg.
8
8
4
2
3,5
secondo CENELEC EN 60456 con selezionato il livello di sporco massimo.
Dati tecnici mod. CTL 1208
Potenza
Tensione
220-230V.
50Hz.
PREPARAZIONE DEL CICLO DI LAVAGGIO
1.- Dopo aver caricato la biancheria, chiudere gli sportelli del cestello e verificare che siano ben chiusi.
2.- Versare il detersivo e gli additivi, senza superare l’indicazione “MAX” .
detersivo per prelavaggio I
detersivo per programma di lavaggio II
ammorbidente
SELEZIONE PROGRAMMI ED OPZIONI DESIDERATE
3.- Ruotare il selettore programmi (A) fino al programma desiderato.
4.- È anche possibile selezionare la temperatura di lavaggio desiderata mediante il tasto (B2)
B2 tasto selezione temperatura .
Nel momento della selezione di un programma, verrà automaticamente indicata la temperatura di lavaggio consigliata,e si
illuminerà la spia corrispondente.
È possibile diminuire o aumentare questa temperatura, premendo sul tasto (B2).
Nota: La temperatura deve essere modificata prima della selezione del LIVELLO DI SPORCO.
5.- È possibile premere il tasto o i tasti di opzione richiesti (C2, C3, C4, C5, C6, C7).
.- Si consiglia di selezionare le opzioni desiderate prima di premere il tasto di inizio programma (H).
.- Una volta che il programma é iniziato é possibile che l`opzione non venga eseguita.
Potenza
Lavaggio
175 W. 400 W. 30 W. 1950 W. 2150 W. 10 A.
IMPORTANTE:
.-Non utilizzare detersivo liquido nei programmi con prelavaggio e/o con avvio temporizzato.
Potenza
centrifuga
Potenza
pompa
della
resistenza
Pot.max
assorbita
Ampere
fusibile
rete
Presione
impianto
idraulico
0,05-0,8
nell’
Mpa
Consumo
di acqua
*prog
EN 60456
69 L. 1,36 Kw.
Consumo
di energía
*prog.
EN60456
Page 3
C1 tasto sicurezza bambini
Con questo tasto attivato,(tenerlo premuto per circa 5 secondi), non è possibile modificare il funzionamento della
macchina, poichè rimangono annullate tutte le opzioni.
Per sbloccare la macchina, premere di nuova il tasto per circa 5 secondi, fino a che questa funzione sará disattivata.
C2 tasto prelavaggio
Questa opzione è utile soprattutto per i capi molto sporchi. Esegue in piccolo lavaggio addizionale prima del lavaggio
principale. Si attiva solo nei programmi Cotone, Misto e Sintetici.
Se si desidera questa opzione, essa dovrà essere selezionata
sempre
prima di premere il tasto start (H)
C3 tasto macchie difficile
Premendo questo tasto, attivabile solo nei cicli cotone, entrano in funzione i sensori del nuovo A
CTIVA SYSTEM
che
agiscono sia sulla temperatura selezionata, mantenendola costante durante tutte le fasi del ciclo di lavaggio, sia
sull’azione meccanica del cesto.
Il cesto viene fatto girare a due diverse velocità nei momenti cruciali: quando il detersivo entra nei capi, il cesto ruota in
modo che non si formino disomogeneità nella distribuzione dello stesso; la velocità, invece, aumenta al momento del
lavaggio e del risciacquo in modo che l’azione pulente sia massima. Grazie a questo speciale sistema l’efficacia del
lavaggio aumenta del 60% rimuovendo anche le macchie più ostinate il tutto
PROGRAMMA
C4 tasto stop acqua
.
SENZA AUMENTARE LA DURATA DEL
Per mezzo di questo tasto è possibile ridurre la formazione di pieghe. Esegue un arresto macchina con acqua, prima
dell’ultima centrifuga. Per terminare il ciclo
di lavaggio, premere di nuovo il tasto Stop in acqua e la lavatrice eseguirà lo
scarico e la relativa centrifuga.
Se si desidera eseguire solo uno scarico senza centrifuga, provvedere ad annullare il programma in corso e selezionare il
nuovo programma di scarico.
C5 tasto +acqua per pelli sensibili
Grazie al nuovo S
ENSOR ACTIVA SYSTEM
, agendo sul tasto è possibile effettuare un nuovo speciale ciclo di lavaggio
applicabile a tutti i programmi e tipi di tessuto che si prende cura delle fibre e della pelle delicata di chi le indossa.
L’aggiunta di molta più acqua e la nuova azione combinata di cicli di rotazione del cesto con carico e scarico d’acqua
permette di ottenere capi perfettamente puliti e risciacquati. Viene aumentata l’acqua in lavaggio per ottenere la perfetta
diluizione del detersivo, garantendo un’efficace azione pulente. Viene aumentata l’acqua anche al momento dei 5
risciacqui in modo da eliminare ogni traccia di detersivo dalle fibre.
Questa funzione è stata studiata appositamente per le persone con pelle delicata e sensibile, per le quali anche un
minimo residuo di detersivo può causare irritazioni o allergie.
Si consiglia di utilizzare questa funzione anche per i capi dei bambini e per i delicati in generale, oppure nel lavaggio di
capi di spugna le cui fibre tendono maggiormente a trattenere il detersivo.
Questo tasto non è disponibile nei programmi L
ANA
C6 tasto stiro facile
Grazie a questo tasto, si potrà ridurre la formazione di pieghe, secondo il programma selezionato e la natura del tessuto
da lavare. Funziona come segue:
Misti, Sintetici.
Delicato
Elimina le centrifughe intermedie dei risciacqui,esegue una centrifuga finale delicata.
. Elimina le centrifughe intermedie dei risciacqui ed esegue un fermo con acqua in vasca prima della centrifuga
finale.
Cotone, Lana, Seta
. Esegue un fermo con acqua in vasca prima della centrifuga finale.
Per terminare il ciclo nei programmi Delicato , Lana, Cotone, e Seta, basta premere di nuovo i tasto di stiro facile e la
macchina eseguirà lo scarico con centrifuga.
Risciacqui
. Elimina le centrifughe intermedie dei risciacqui, esegue una centrifuga finale delicata.
Se si desidera eseguire solo uno scarico senza centrifuga, annullare il programma in corso e selezionare il programma di
scarico.
C7 tasto livello di sporco
Agendo sul tasto (attivo solo nei programmi COTONE e MISTI) è possibile scegliere 3 livelli di intensità di lavaggio, a
seconda del grado di sporco dei tessuti,.
Dopo la selezione del programma e della temperatura di lavaggio la spia del grado di sporco si posiziona
automaticamente sul livello minimo consentito, premendo il tasto si aumenta il livello e di conseguenza vengono
modificati anche i parametri della durata del ciclo.
Al momento della selezione di un programma, verrà automaticamente indicato il livello minimo di sporco possibile tramite
l‘accensione della relativa spia.
Scegliendo un livello di sporco superiore tramite l’ apposito tasto si illuminerà la spia corrispondente.
Nota: Il livello di sporco può variare automaticamente a secondo della temperatura selezionata.
Rapidi
Selezionando questo programma, e premendo il tasto C7, è possibile cambiare la durata del tempo di lavaggio e
scegliere uno dei 3 programmi rapidi esistenti, 14' - 30' - 44'.
6.- Se richiesto, è possibile selezionare la velocità di centrifuga
(B1)
Page 4
B1 tasto selettore centrifuga
Una volta selezionato il programma, sul display apparirà la massima velocità consentita di centrifuga per quel
programma.
Premendo ripetutamente il pulsante di centrifuga, la velocità diminuirà ogni volta di 100 g/m. La velocità minima
consentita è di 400 g/m, oppure è possibile escludere la centrifuga premendo ripetutamente il pulsante di selezione della
centrifuga.
7.- Dopo aver selezionato le opzioni desiderate, per iniziare il programma, premere il tasto start H
inizierà l’esecuzione del programma desiderato.
Se dopo aver selezionato un’opzione si desidera annullarla, basta premere di nuovo il tasto (si spegnerà la relativa spia).
B3 Tasto “partenza differita”
Questo tasto permette di programmare l’ avvio del ciclo di lavaggio con un ritardo massimo di 24h.
Per impostare la partenza ritardata procedere nel seguente modo:
Impostare il programma desiderato.
Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere nuovamente per
impostare un ritardo di 1 ora (sul display viene visualizzato h01), ad ogni pressione successiva il ritardo impostato
aumenta di 1 ora fino a h24 mentre con un ulteriore pressione si azzera la partenza ritardata.
Confermare premendo il tasto “START/STOPP” (H) (La spia “D” nel display inizia a lampeggiare) per iniziare il conteggio
alla fine del quale il programma inizierà automaticamente.
E’ possibile annullare la partenza ritardata agendo come segue:
Tenere premuto il tasto per 5 secondi fino a quando sul display non vengono visualizzati i parametri del programma
scelto.
A questo punto è possibile iniziare il programma scelto in
l’operazione portando il selettore in posizione di (OFF) e successivamente selezionare un’ altro programma.
durata ciclo (V)
Al momento della selezione di un programma, nel display verrà automaticamente indicata la durata del ciclo che potrà
variare a seconda delle opzioni che verranno selezionate.
Nei primi 4 minuti del ciclo di lavaggio, nei programmi cotone e misti, la lavatrice calcola la durata del programma
tenendo in considerazione la quantità di tessuti introdotti nel cesto. Durante questo periodo le spie del display ruotano,
visualizzando il tempo di durata massima del ciclo ogni 5 secondi (spia I "kg.mode" illuminata). Dopo questi primi 4
minuti viene visualizzata la durata del ciclo che sarà costantemente aggiornata fino alla fine del lavaggio.
spia sportello - inizio programma
Si illumina dopo avere premuto il tasto START.
Dopo aver premuto il tasto START/STOPP (H) inizialmente la spia lampeggia per poi diventare fissa fino alla fine del
lavaggio.
Dopo 2 minuti dalla fine del lavaggio la spia si spegne per indicare che ora è possibile aprire lo sportello.
Annullare-modificare i programmi
Se dopo l’inizio del programma si desidera modificarlo o annullarlo, procedere come segue:
- Portare il selettore programmi in posizione
possibile selezionarne uno nuovo.
- Selezionare il nuovo programma.
- Premere di nuovo il tasto (H),
La lavatrice eseguirà il nuovo programma selezionato.
Pausa programma
È possibile arrestare momentaneamente il programma di lavaggio, ad esempio per aggiungere altri capi, procedendo
come segue:
- Premere il tasto (H) e tenerlo premuto fino al lampeggio della spia dei tasti di opzione, e del tempo restante.
- Attendere che la spia di sportello sicuro si spenga (circa 2 minuti), aprire lo sportello ed aggiungere i capi desiderati.
- Chiudere correttamente gli sportelli del cestello e lo sportello esterno.
- Premere il tasto (H), e la lavatrice ripartira dal punto in cui era stata fermata.
Al termine del programma, sul display viene visualizzata la scritta “END”.
Attendere lo spegnimento della spia sportello (circa 2 minuti dalla fine del programma).
“Ruotare il selettore programmi nella posizione (OFF)” ed aprire lo sportello della lavatrice e quelli del
cestello per estrarre il bucato.
( )
, La lavatrice
precedenza premendo il tasto “START/STOPP” (H) o annullare
(G)
(OFF). A questo punto è stato cancellato il programma ed è quindi
23.09.10 / H- 46005735 IT
