FR

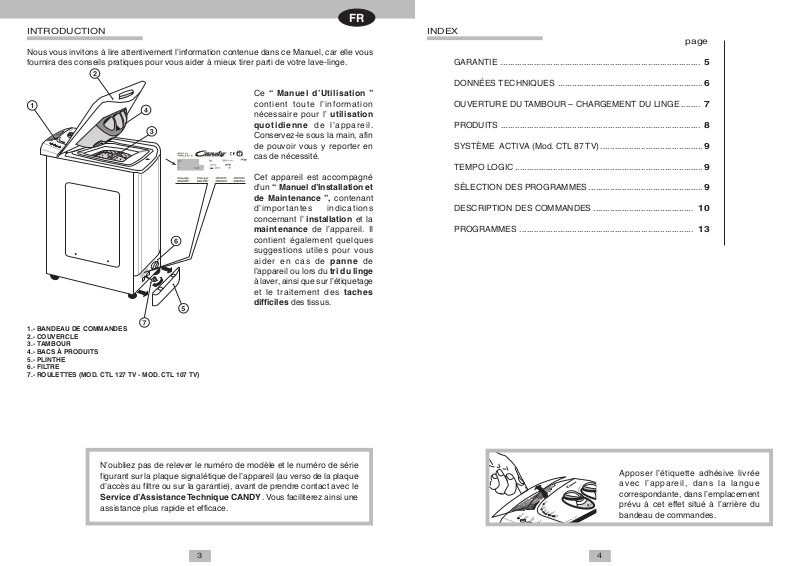

INTRODUCTION

Nous vous invitons à lire attentivement l’information contenue dans ce Manuel, car elle vous
fournira des conseils pratiques pour vous aider à mieux tirer parti de votre lave-linge.

INDEX

GARANTIE ....................................................................................

page

5

1.- BANDEAU DE COMMANDES

2.- COUVERCLE

3.- TAMBOUR

4.- BACS À PRODUITS

5.- PLINTHE

6.- FILTRE

7.- ROULETTES (MOD. CTL 127 TV - MOD. CTL 107 TV)

Ce “ Manuel d’Utilisation ”
contient toute l’information
nécessaire pour l’ utilisation
quotidienne de l’appareil.
Conservez-le sous la main, afin
de pouvoir vous y reporter en
cas de nécessité.

Cet appareil est accompagné
d’un “ Manuel d’Installation et
de Maintenance ”, contenant
d’importantes indications
concernant l’ installation et la
maintenance de l’appareil. Il
contient également quelques
suggestions utiles pour vous
aider en cas de panne de
l’appareil ou lors du tri du linge
à laver, ainsi que sur l’étiquetage
et le traitement des taches
difficiles des tissus.

DONNÉES TECHNIQUES .............................................................

OUVERTURE DU TAMBOUR – CHARGEMENT DU LINGE ........

PRODUITS ....................................................................................

SYSTÈME ACTIVA (Mod. CTL 87 TV)...........................................

TEMPO LOGIC ...............................................................................

SÉLECTION DES PROGRAMMES................................................

DESCRIPTION DES COMMANDES ..........................................

PROGRAMMES .........................................................................

6

7

8

9

9

9

10

13

N’oubliez pas de relever le numéro de modèle et le numéro de série
figurant sur la plaque signalétique de l’appareil (au verso de la plaque
d’accès au filtre ou sur la garantie), avant de prendre contact avec le
Service d’Assistance Technique CANDY . Vous faciliterez ainsi une
assistance plus rapide et efficace.

3 4

Apposer l’étiquette adhésive livrée
avec l’appareil, dans la langue
correspondante, dans l’emplacement
prévu à cet effet situé à l’arrière du
bandeau de commandes.

GARANTIE

DONNÉES TECHNIQUES

CTL 87 TV CTL 107 TV

CTL 127 TV

1.

L’appareil est livré avec un Certificat de Garantie.

2.

Conserver le volet B, dûment rempli, qui devra être
présenté au Service d’Assistance Technique, en cas
de nécessité, avec la facture légale remise par le
vendeur lors de l’achat de l’appareil.

Capacité de linge sec ............................................

kg.

Voltage .....................................................................

Puissance moteur lavage .......................................

Puissance moteur essorage ..................................

Puissance moteur électropompe ...........................

Puissance résistance .............................................

Puissance maximale absorbée ..............................

W.
W.
W.
W.
W.

Ampères fusible ......................................................

Pression circuit hydraulique ...............................

Tours essorage ........................................

Consommation d’eau (Programme 60º C) .............

Consommation d’énergie (Programme 60º C) ...

MPa

Tours/min

lit.

kWh

Catégorie efficacité énergétique .................................

V.

A.

4,5
230
175
300
30

1.850

2.200
10
0,05 min.
0,8 max.
850
59
0,85

A

4,5
230
175
400
30

1.850

2.200
10
0,05 min.
0,8 max.
1000
59
0,85

A

4,5
230
125
340
30

1.850

2.200
10
0,05 min.
0,8 max.
1200
59
0,85

A

3.

N’oubliez pas de renvoyer le volet A du Certificat de
Garantie, afin de valider la garantie de l’appareil, dans
les 15 jours postérieurs à la date d’achat.

5 6

OUVERTURE DU TAMBOUR

BACS A PRODUITS

LAVE-LINGE

COUVERCLE

1.

Le bac à produits est divisé en 4 compartiments :

Soulever le couvercle (A) et l’ouvrir complètement. Ouvrir

FAÇADE

LAVE-LINGE

A

ensuite le tambour, comme suit :

2.

Appuyer sur le portillon (B).
Sans lâcher le portillon (B), appuyer sur le portillon avant
(C), de façon à ouvrir les deux portillons (C) et (D).

• Le compartiment I sert au prélavage (produit en poudre). La quantité de produit
recommandée est de 60 g. (pour 4,5 Kg).

• Le compartiment II sert au lavage (produit en poudre). La quantité de produit
recommandée est de 120 g. (pour 4,5 Kg).

• Le compartiment sert à l’eau de Javel. La quantité d’eau de Javel recommandée
est de 7 cl.

C

3.
Ouvrir le portillon arrière (D). Ouvrir le portillon avant (C).

B

D

Introduire le linge dans le tambour.

• Le compartiment sert pour l´assouplissant et les additifs spéciaux. La quantité
recommandée est de 5 cl.

Les compartiments sont marqués de deux lignes indicatives :

4.

FAÇADE

LAVE-LINGE

Refermer le portillon avant (C).
Refermer le portillon arrière (D), de façon à ce qu’il soit

• RECOMMANDÉ (ligne inférieure), indique le niveau de produit conseillé dans les
compartiments prélavage et lavage.

parfaitement emboîté dans le portillon avant (C).

• MAX, indique le niveau maximum de produit à ne pas dépasser.

C

D

FAÇADE

LAVE-LINGE

5.

S’assurer que les deux portillons soient parfaitement
emboîtés et fermés.

ATTENTION:
L´ OPÉRATION DE FERMETURE DOIT ÊTRE FAITE
AVEC SOIN, POUR ÉVITER D´ ÉVENTUELS

C

D

FAÇADE

LAVE-LINGE

DOMMAGES SUR LE LINGE OU LE LAVE-LINGE.

2 min.

ATTENTION :
Un dispositif de sécurité
spécial empêche
l’ouverture immédiate du

MAXIMUM

(lavage)

MAXIMUM
(prélavage)

couvercle à la fin du
lavage. Lorsque la phase
d’essorage est terminée,

C

D

7 8

attendre 2 minutes avant
d’ouvrir le couvercle.

RECOMMANDÉ

MAXIMUM
(eau de Javel et additifs spéciaux)

SYSTÈME

(Mod. CTL 87 TV)

Système performant utilisant toute la force de l´eau. Lors des phases du lavage, l´eau se
trouvant dans le tambour est impulsée par une pompe vers l´injecteur, situé à l´intérieur du
tambour, qui envoie un puissant jet d´eau sur le linge. Ce qui permet de garantir la plus
performante des qualités de lavage.

TEMPO LOGIC

Ce lave-linge définit automatiquement la quantité d´eau en fonction du volume de linge. Ainsi
même sous l´angle énergétique, il est possible de «personnaliser» son lavage. Ce système
amène une diminution de consommation d´eau et d´energie, et réduit sensiblement les temps
de lavage.

SÉLECTION DES PROGRAMMES

Pour sélectionner un programme, procéder comme suit :

• Situer la commande (A) sur le programme/température souhaité (Cf. Tableau des
Programmes/températures).

DESCRIPTION DES COMMANDES

Sélecteur des programmes/températures ..................................

Témoin de température ...................................................

Témoins de temps restant en fin de cycle .......................

CTL 87 TV
CTL 107 TV
CTL 127 TV

A

T

t

• Sélectionner les tours d´essorage souhaités à l´aide de la commande correspondante.

• Sélectionner les différentes options à l’aide des touches correspondantes.

• Appuyez sur la touche départ/pause, jusqu’à ce qu’un des témoins du temps restant
en fin de cycle s’illumine.

• Etant donné le concept de machine à laver électronique, il faut tenir compte qu’une
fois allumé un des témoins du temps restant, le commencement du programme peut
être retardé jusqu’à un maximum d’une minute.

9 10

Sélecteur d´essorage..................................................................

Touche super rapide ...................................................................

Touche repassage facile .............................................................

Touche super rinçage .................................................................

Voyant de porte securisée ..........................................................

Touche départ/pause ..................................................................

Ta bleau des programmes/températures .....................................

Point-guide..................................................................................

C

D

E

F

G

H

P

p

UTILISATION DES COMMANDES DE SÉLECTION

A

. SELECTEUR DES PROGRAMMES / TEMPERATURE

Avec cette commande, vous pourrez choisir le programme/
température de lavage que vous souhaitez. Pour ce faire,
tournez-le jusqu´ à ce que le programme (numéro ou symbole)
coïncide avez le point guide (p). Le choix de la température
dépend du programme choisi.

Pour le choix du programme suivez le tableau de programmes/
températures (P) qui figure au tableau.

Si, une fois commencé le programme, vous souhaitez modifier
la position ou sélectionner un autre programme procédez de
la façon suivante :

- Appuyez sur la touche départ/pause, jusqu’à
l’illumination du témoin du temps restant en fin de cycle.

- Lâchez la touche et très vite le témoin s’éteindra.

- Sélectionnez le nouveau programme

- Appuyez de nouveau sur la touche départ/pause, jusqu’à
l’illumination d’un des témoins du temps restant.

- La machine à laver réalisera le nouveau programme
choisi.

Pour

l’incorporation de linge pendant la réalisation du

programme, réalisez les démarches suivantes :

- Appuyez sur la touche départ/pause, jusqu’à ce qu’un
des témoins du temps restant clignote.

- Lorsque le voyant de porte de sécurité s’éteindra, ouvrez
la porte et incorporez le reste du linge à la lessive.

-Fermez correctement les portes du tambour et le
couvercle extérieur.

- Appuyez sur la touche (départ/pause).

T. Témoin de température

Vous voyez la température qui correspond au programme choisi.

t. Témoins du temps restant en fin de cycle

Vous voyez s´afficher le temps maximum restant pour la fin
du cycle.

UTILISATION DES COMMANDES DE SÉLECTION

C. SELECTEUR D´ESSORAGE

Avec cette commande, vous pourrez choisir la vitesse
d´essorage. Pour ce faire, tournez le sélecteur jusqu´à faire
coïncider le nombre de révolutions souhaité avec le point guide
(p).
L´essorage final pour tissus résistants (COTON) est réalisé à la
vitesse choisie.
Dans les programmes pour tissus synthétiques (programmes

SYNTHÉTIQUES) les essorages intermédiaires sont réalisés à
400 Tours/min. et l’essorage final à 800 Tours/min.
Lors du programme DELICAT il n’y a pas d’essorages intermédiaires et l’essorage final se fait à
400 Tours/min.
Pendant les deux programmes LAINE (30º et Froid) il n’y a pas d’essorage intermédiaire et l’essorage
final se fait à 800 Tours/min.
Pour les programmes spécifiques:
Le programme de 32' effectue un essorage intermédiaire à 400 Tours/min. et l’essorage final se
fait à 800 Tours/min.
Lors du programme de lavage à la main (LAVAGE MAIN) il n’y a pas d’essorage et l’essorage final
se fait à 800 Tours/min.
Pour supprimer totalement l´essorage, il suffit de faire coïncider le symbole d´exclusion d´essorage
avec le point-guide.

CETTE COMMANDE PEUT TOURNER DANS LES DEUX SENS.

D. TOUCHE SUPER RAPIDE

Lorsque cette touche est enfoncée, la durée des programmes de ce lave-linge
diminue jusqu´à 50 minutes maximum, selon le programme et la température
de lavage sélectionnés. Cette Touche Super Rapide peut être utilisée pour des
lessives de 1 à 4,5 kg.

E. TOUCHE REPASSAGE FACILE

Cette touche agit dans tous les programmes sauf pendant le «cycle de 32
minutes».

En appuyant sur cette touche on pourra réduire le plus possible la formation de
plis dans les tissus pendant les programmes. Ce résultat s’obtient différemment
suivant le programme choisi:
Dans les programmes pour COTON, lorsque la touche est appuyée, le lave-
linge s’arrête au dernier rinçage et le linge reste à tremper.
Pour terminer le programme, pendant la centrifugation appuyer de nouveau sur
la touche pour la débloquer.
Dans les programmes pour SYNTHETIQUES, lorsque la touche est appuyée
on élimine les centrifugations intermédiaires, avec une centrifugation finale à
petite vitesse, assurant un minimum de plis sur les tissus.
Dans les programmes pour DELICAT, LAINE et LAVAGE À LA MAIN, lorsque
la touche est appuyée, le lave-linge s’arrête au dernier rinçage et le linge reste
à tremper. Pour terminer le programme, pendant la centrifugation appuyer de
nouveau sur la touche pour la débloquer.

Si vous sélectionnez le programme «essorage fort» (coton), la touche
ne doit pas être appuyée.

F. TOUCHE SUPER RINÇAGE

Pour éliminer le moindre reste de détergent sur les tissus, appuyer sur cette touche.
Les rinçages seront ainsi réalisés avec une plus grande quantité

G. VOYANT DE PORTE SECURISÉE
H. TOUCHE DEPART/PAUSE

11

12

TABLEAU DES PROGRAMMES

REMARQUES

PROGRAMME

1. Dans le cas d´un linge très sale, il est conseillé de réduire la charge à 3 Kg maximum.

2.Avec les programmes COTON (BLANC 90º-COULEURS RESISTANTES 60º) on peut

T ºC

PROGRAMME POUR

CHARGE

MAX.

Kg

CHARGE DETERGENT

I

II

obtenir un blanchissement automatique en versant de l´eau de Javel dans la cuvette .

90º

60º

P

P

COULEURS RESISTANTES AVEC PRELAVAGE

60º

*

50º

40º

COULEURS RESISTANTES AVEC PRELAVAGE

60º

60º

50º

40º

30º

40º

30º

BLANC

COULEURS RESISTANTES

COULEURS DELICATES

COULEURS DELICATES

COULEURS DELICATES

ESSORAGE FORT

COULEURS RESISTANTES

COULEURS DELICATES

COULEURS DELICATES

COULEURS DELICATES

COULEURS DELICATES

ESSORAGE NORMAL

DELICAT

LAINE

LAINE

ESSORAGE DELICAT

4,5

4,5

4,5

3,5

3,5

3,5

1,5

—

•

•

•

•

•

•

•

•

•

•

•

•

•

—

•

•

•

3. Le lave-linge à laver a été préparé pour l´utilisation automatique de l´adoucissant lors du
dernier rinçage pour tous les cycles de lavage.

4. La durée du programme est une durée APPROXIMATIVE. Ce temps pourra varier (plus ou
moins) en fonction de la température sélectionnée, de la quantité, du type de charge, des
conditions de l´installation (température de l´eau, témperature ambiante, pression de l´eau
dans le réseau, etc.).

PROGRAMME RAPIDE 32 MINUTES

•

2

2

2

2

2

2

—

1

1

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Le programme rapide de 32 minutes permet d´effectuer en
32 minutes un cycle complet de lavage pour 2 kg. de linge
au maximum à une température de 50ºC.
Le détergent doit être versé dans la cuvette de prélavage
(le compartiment II).
Le programmne rapide de 32 minutes peut également être
utilisé comme cycle de prélavage dans le cas de linge
particulièrement sale, en sélectionnant ensuite le
programme principal souhaité

50º

30º

—

CYCLE 32 MINUTES

LAVAGE MAIN

RINÇAGE

VIDANGE

Programme *, suivant la Norme EN 60456.

Il y a quatre groupes de programmes (COTON, SYNTHETIQUE,
DELICAT, et LES SPECIFIQUES).Dans chaque groupe de
programmes, les premiers ont une durée plus longue et, donc,
assurent une plus grande efficacité de lavage. Sélectionnez les
programmes suivants, dans le cas où les vêtemets ne seraient
pas trop sales ou alors dans le cas où ils seraient
particulièrement délicats.

13 14

2

2

—

—

•

•

•

•

•
