Руководство по эксплуатации
CSF 456 М
Page 2
Внимательно прочитайте руководство по эксплуатации.
В настоящем руководстве вы найдете следующие разделы: Руководство по безопасности,
Руководство пользователя, Руководство по установке. Рекомендации по устранению
неисправностей и др. Эти материалы помогут Вам обеспечить долговременную и надежную
работу прибора.
Прежде, чем обращаться в службу технического обслуживании
Прочитайте наши Рекомендации по устранению неисправностей, - в них вы найдете советы о
том. как решить наиболее часто встречающиеся проблемы, не обращаясь к специалистам
ремогп пых организаций.
Внимание
Изготовитель оставляет за собой право вносить усовершенствования в конструкцию изделий
без дополнительного уведомления.
Page 3
ИНФОРМАЦИЯ О МЕРАХ БЕЗОПАСНОСТИ
ПРЕЖДЕ, ЧЕМ НАЧАТЬ ПОЛЬЗОВАТЬСЯ ПРИБОРОМ, ВНИМАТЕЛЬНО
ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ВНИМАНИЕ
В ходе эксплуатации соблюдайте следующие меры безопасности:
ВОДОРОД ВЗРЫВООПАСЕН
При определенных обстоятельствах иногда в приборе, подключенном к сети горячего
водоснабжения, после двух-трех недель простоя может образоваться некоторое количество
водорода. Водород взрывоопасен.
Если вы не пользовались горячим водоснабжением в течение указанного срока, перед
подключением посудомоечной машины откройте все краны горячей воды на несколько
минут и дайте ей стечь. Таким образом, вы выпустите водород из системы. Поскольку
данный газ взрывоопасен, на это время воздержитесь от курения и использования спичек или
зажигалки.
ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ
Данной изделие соответствует международным стандартам безопасности и имеет вилку,
обеспечивающую полное заземление аппарата.
Прежде, чем подключить изделие к электрической сети, удостоверьтесь в следующем:
■ розетка, которую вы намереваетесь использовать, оснащена заземлением,
■ электрическая сеть соответствует параметрам потребляемой мощности, указанным на
заводской табличке изделия.
ВНИМАНИЕ
Обязательно удостоверьтесь в корректной организации заземления. Если заземление
выполнено неправильно, при прикосновении к металлическим деталям прибора вы
почувствуете легкий электрический разряд, который дает устройство подавления
радиопомех.
Внимание: Изготовитель снимает с себя всякую ответственность в случае причинения
ущерба из-за неправильного заземления изделия.
СЕ - Данное изделие соответствует европейским Регламентам 89/336/СЕЕ, 73/23/СЕЕ и
последующим изменениям.
РЕКОМЕНДАЦИИ ПО ПРАВИЛЬНОЙ ЭКСПЛУАТАЦИИ
■ Прибор следует использовать только по прямому назначению. Не садитесь на прибор, не
опирайтесь на дверцу или на корзины.
■ Не прикасайтесь к ТЭНу во время или сразу по окончании работы прибора.
■ Не мойте в машине изделия из пластмассы, не имеющие знака пригодности для
машинной мойки. О возможности мыть в машине такую посуду узнайте у ее
производителя.
■ Используйте моющие средства и ополаскиватели, предназначенные только для
автоматических посудомоечных машин. Категорически запрещается использовать мыло,
стиральные порошки или средство для мытья рук.
■ Не давайте моющие средства детям. Не разрешайте детям подходить к машине с
открытой дверцей, поскольку в ней может оставаться моющее средство.
■ Не оставляйте открытой дверцу машины.
■
Page 4
■ Во время установки машины следите, чтобы электрический кабель не перекручивался и
не пережимался.
■ Клавишами управления пользуйтесь бережно и аккуратно.
■ Прибор не предназначен для использования детьми либо не вполне здоровыми лицами
без присмотра.
• Моющие средства для посудомоечных машин имеют очень высокое содержание щелочи
и чрезвычайно опасны при употреблении внутрь. Опасайтесь попадания средства на кожу
или в глаза и не подпускайте детей к машине с открытой дверцей.
■ Если прибор установлен на полу с ковровым покрытием, удостоверьтесь, чтобы
отверстия в дне ничем не заслонялись.
■ Запрещается включать машину, если не установлены все внешние панели корпуса.
Дверцу на работающей машине открывайте очень осторожно во избежание
разбрызгивания воды.
■ Во избежание опрокидывания машины запрещается ставить на открытую дверцу очень
тяжелые предметы.
■ При загрузке машины:
1) проверьте посуду на наличие остроконечных предметов, которые могут повредить
уплотнитель дверцы,
2) во избежание порезов ножи укладывайте ручкой вверх.
■ Следите, чтобы при мойке предметы из пластмассы не соприкасались с ТЭНом,
■ В случае повреждения кабеля электропитания во избежание ущерба его замена должна
производиться представителем завода-изготовителя либо обслуживающей организации,
имеющей аналогичный статус.
■ Упаковочный материал подлежит утилизации в установленном порядке.
• Используйте прибор только по прямому назначению.
■ Перед демонтажом или разборкой старой машины, предназначенной на выброс, снимите
. дверцу..
■ Не разрешайте детям играть с посудомоечной машиной.
■ Проверяйте, чтобы по окончании цикла мойки контейнер для моющих средств был
опорожнен.
■ Столовые приборы лучше моются, если их уложить в корзину ручками вниз.
г
Внимание:
Ножи и иные острые приборы следует класть в корзину только ручками вверх или
горизонтально.
Page 5
ВНИМАНИЕ
Прежде, чем использовать посудомоечную машину в первый раз, внимательно прочитайте
Инструкцию по эксплуатации. Это позволит вам использовать все функциональные возможности
изделия. Сохраните инструкцию, она обязательно пригодится Вам в будущем
Панель управления
1. Световой индикатор включения: загорается при нажатии клавиши ВКЛ./ВЫКЛ.
2. Световой индикатор ополаскивателя: загорается, когда необходимо заполнить дозатор ополаскивателя
(только у некоторых моделей).
3. Световой индикатор умягчающей соли: шгорается, когда необходимо заполнить дозатор умягчителя
(только у некоторых моделей).
4. Клавиша Вкл./Выкл.: предназначена для включения пли выключения прибора.
5. Клавиша «Больше», используется только в программе «
6. Клавиша Око», используется только в программе «
7. Ручка дверцы. Чтобы открыть дверцу, потяните за ручку.
8. Выбор программы мойки: программа мойки устанавливается вращением рукоятки.
Конструкция посудомоечной машины
1. Верхняя корзина 5 Главный фильтр 9 Фильтр грубой очистки
2. Поливальные устройства 6 Дозатор моющего средства 10 Дозатор ополаскивателя
3. Нижняя корзина 7 Отделение для чашек 11. Сливной шланг
4. Умягчитель 8 Корзина для столовых 12. Заливной шланг
приборов
Page 6
ТАБЛИЦА ЦИКЛОВ МОЙКИ
■ ' ■■- •- -
~
_ Клавиша Клавиша
Программа «Больше» «Эко»
Нормальная
(IKC-I N 51I242)
Интенсивная
Экономичная
Полоскание
Деликатная
Ускоренная
Замачивание
Назначение Описание
11осудя нормальной
загрязненности
кастрюли, тарелки,
стаканы и не очень
грязные сковороды.
Стандартный
ежедневный цикл
Очень грязная
посуда - кастрюли,
сковороды,
сотейники и тарелки е
засохшими остатками
пиши
Не сильно грязная
посуда - тарелки,
стаканы, миски и не
очень грязные
сковороды
(сотейники)
Посуда, которую
надо только
ополоснуть и
высушить
Не сильно грязная
хрупкая посуда —
стаканы, хрусталь,
фарфор
Ускоренная мойка не
сильно грязной
посуды, не
требующей сушки
Замачивание посуды,
которую будут мыть
позже
Предварительная
мойка
Предварительная
Мойка
Мойка (52 °С)
Полоскание
Полоскание (70 °С)
Сушка
Предварительная
мойка
Предварительная
мойка (52 °С)
Мойка (60 °С)
Полоскание
Полоскание (70 °С)
Сушка
Предварителънаямойка
Мойка (52 °С)
Полоскание
Полоскание (70 °С)
Сушка
Полоскание (70 "С)
Сушка
Мойка (52 °С)
"Полоскание (62 °С)
Сушка
Мойка (52 "С)
Полоскание
Предварительная
мойка
Моющее
средство Предв.
4/20 гр.
4/20 гр.
20 гр.
15 гр.
Ополаски
ватель
- ■
Клавиши управления
Клавиша «Больше»
Данная клавиша (см. «Панель управления») используется с программой мойки «Нормальная» для мытья кастрюль и
сковородок с подсохшими пищевыми остатками.
Данная программа не рекомендуется для деликатной посуды, поскольку из-за слишком высокой температуры после
нескольких моек поверхность такой посуды и цветной рисунок могут поблекнуть.
Клавиша «Ускоренная мойка»
Данная клавиша используется с программой 4 (см. «Панель управления», «Стаканы и стеклянная посуда») для мытья не
горячей водой (50 °С) И исключая фазу сушки.
Защита от перелива
Данное изделие оснащено устройством зашиты от перелива - при утечке автоматически закрывается заливной клапан и
запускается сливной насос. В этом случае прежде, чем вызывать специалиста, следует перекрыть главный водопроводный
кран.
Кроме того, если на нижней панели машины осталась вода oi переполнения либо небольшой утечки, соберите ее прежде,
чем перезапустить машину.
Page 7
Внимание: Если для вашей машины не предусмотрен умягчитель, следующую главу можете
(
)
пропустить
Умягчитель
Существуют два способа снижения жесткости воды: во-первых, можно использовать умягчитель, и, во-
вторых, особое моющее средство.
Степень жесткости воды в разной местности разная. При использовании в посудомоечной машине
жесткой воды на посуде и приборах может оставаться налет.
В посудомоечной машине предусмотрен умягчитель, куда засыпается специальная соль, удаляющая из
воды известковые и минеральные отложения.
Засыпка соли в умягчитель
Используйте только специальную соль для мытья посуды в посудомоечных машинах.
Регулирование расхода
соли
1. Извлеките из машины нижнюю корзину, открутите и снимите
крышку контейнера для соли.
2. При первой засыпке контейнера 2/3 общего объема заполните
водой.
3. Вставьте в отверстие носик воронки (входит в комплект,
изделия) и засыпьте примерно 2 кг соли. Если при этом из
контейнера выльется немного воды, ничего страшного.
4. Аккуратно закрутите крышку.
Примечание:" 1. Контейнер следует вновь заполнить, когда на панели управления загорится
специальный индикатор отсутствия соли. Когда контейнер заполнен, инди
может гореть еще некоторое время, пока соль полностью не растворится.
2. Если вы рассыпали соль в баке, можно запустить программу замачивания,
лишняя соль смоется.
В посудомоечной машине предусмотрена возможность, регулирования расхода в зависимости от
степени жесткости используемой воды. Для этого:
1. Открутите крышку контейнера для соли.
2. На контейнере имеется кольцо со стрелкой (см.
рис.). При
необходимости вращайте кольцо против
Жесткость воды
°fH °dH
0-10 0-5
10-25 5-14
25-50
>50 >28
14-28
« + » в зависимости от фактической жесткости вашей воды.
Рекомендуется придерживаться следующей схемы:
mmol/l
0-1.0
1.0-2.5
2.5-5.0
MED 40 40
>5.0
Положение
переключателя
часовой стрелки от « - » к
Расход соли
(гр./мойка)
-
/
+
Ресурс машины с
одной заправкой
циклы/2 кг
0
20 60
60 25
/
Степень жесткости воды у себя в районе вы можете узнать в муниципальных организациях.
Page 8
ДОЗАТОР МОЮЩЕГОГО СРЕДСТВА______________________________________________________________
НЕ СЫПЬТЕ СЛИШКОМ МНОГО МОЮЩЕГО СРЕДСТВА - ЭТО МОЖЕТ ПРИВЕСТИ К ОБРАЗОВАНИЮ НАЛЕТА
НА ПОСУДЕ. ПОСКОЛЬКУ МАШИНА ОСНАЩЕНА УМЯГЧИТЕЛЕМ ВОДЫ.
Дозатор следует заполняйте перед запуском каждого цикла мойки в соответствии с инструкциями, приведенными в таблице
«Программы мойки». Данная модель потребляет меньше моющих средств и ополаскивателя, чем традиционные
посудомоечные машины. Как правило, для стандартной загрузки требуется одна столовая ложка моющего средства. Более
грязная посуда требует больше моющего средства. Порошок засыпайте всегда перед запуском машины, иначе он может
намокнуть и растворится потом не полностью.
Расход моющего средства
ЕСЛИ ВОДА НЕ ОЧЕНЬ ЖЕСТКАЯ, НАЛЕТА НА ПОСУДЕ НЕ БУДЕТ И ПРИ ИСПОЛЬЗОВАНИИ ОДНОГО ЛИШЬ
МОЮЩЕГО СРЕДСТВА.
Количество моющего средства зависит от степени жесткости воды. Степень жесткости воды у себя в районе вы можете
узнать в муниципальных организациях. Чем выше жесткость, тем больше порошка придется использовать. Точный объем
моющего порошка можно установить только опытным путем - добавляя понемногу моющее средство до тех пор, пока
результаты мойки вас полностью не удовлетворят.
Для удаления известкового налета попробуйте поступить следующим образом:
• мойте посулу в режиме нормальной мойки
• уберите из машины все металлическое — столовые приборы, кастрюли проч.
• не добавляйте моющее средство
• налейте две чашки уксуса в
миску и поставьте ее в нижнюю
корзину
• проведите цикл нормальной
мойки.
ВНИМАНИЕ
Моющее средство для посудомоечных
машин очень едкое. Не давайте его
детям.
ДОЗАТОР ОПОЛАСКИВАТЕЛЯ
Если вы не удовлетворитесь полученным результатом, попробуйте повторить
процедуру, заменив уксус четвертью чашки порошка лимонной кислоты.
Правильное использование моющего средства
Для мытья посуды используйте только моющее средство для_ посудомоечных, машин.
Храните моющее средство в сухом прохладном месте. He засыпайте порошок в
дозатор, пока не подготовите посуду для мойки.
Ополаскиватель используется в ходе последнего ополаскивания, его задача - убрать
со стенок посуды следы от капель и потеки. Кроме того, он ускоряет сушку,
поскольку, с обработанной ополаскивающим средством посуды вода стекает
быстрее. Данная модель посудомоечной машины рассчитана на применение жидкого
ополаскивателя. Дозатор ополаскивателя расположен в дверце рядом с дозатором
моющего средства. Для его заполнения откройте крышку и заливайте средство, пока
индикатор уровня полностью не почернеет. В дозатор входит около 100 мл
ополаскивателя.
• чтобы открыть дозатор, поверните крышку до Не лейте слишком много средства, из-за этого может
стрелки «открыто» (OPEN, влево) и снимите ее, образовываться обильная пена. Перелитый или расплескавшийся
• залейте ополаскиватель в дозатор, не наливайте ополаскиватель соберите влажной тряпкой. Не забудьте закрыть
слишком много. крышку перед тем, как закрыть посудомоечную машину.
• закройте дозатор крышкой, совместив со Если у вас в районе мягкая вода, применение ополаскивателя
стрелкой «открыто» (OPEN), затем поверните в необязательно. В противном случае на посуде будет оставаться
направлении «закрыто» (CLOSED, вправо). белый налет.
Дозировка ополаскивателя
Во время последнего ополаскивания в воду забирается определенное количество ополаскивающего
средства. Как и для моющего средства, количество ополаскивателя определяется степенью
жесткости воды, которая в каждой местности своя. Лишний ополаскиватель даст пену, и посуда
после него мутная, в пятнах и потеках. Если вода в вашем районе очень мягкая, вы вообще можете
не использовать ополаскиватель. Если вы все-таки хотите использовать ополаскиватель, его можно
развести в соотношении 1:1.
Дозатор ополаскивателя имеет шесть предустановленных положений. Начинайте всегда с «1». Если
посуда в потеках и плохо сушится, увеличьте дозу ополаскивателя, для чего снимите крышку и
поверните рукоятку в положение «2». Если и после этого посуда плохо высушивается либо в
потеках или пятнах, повторяйте операцию, переставляя регулятор на следующую ступень, пока
полностью не избавитесь от потеков на посуде. Рекомендуется ставить регулятор в положение «4».
Page 9
Когда доливать ополаскиватель
Если на панели управления нет светового индикатора ополаскивателя, количество средства можно определить следующим
образом: - черная отметка на дозаторе указывает количество ополаскивателя в дозаторе. По мере расходования средства
размеры черной точки уменьшаются. Следите, чтобы уровень ополаскивателя не опускался ниже 1А.
По мере расходования средства размеры черной точки на индикаторе уровня
уменьшаются, что означает следующее:
Полный
¾
½
¼ Необходимо долить ополаскиватель во избежание помутнения и
потеков на посуде.
Пустой
Загрузка посуды в корзины посудомоечной машины
Порядок использования верхней корзины
Верхняя корзина предназначена для наиболее хрупкой и деликатной посуды - стаканов, чайных и кофейных чашек, розеток,
вазочек, блюдец, мелких мисок и сковородок (если они не сильно загрязненные). Установите посуду таким образом, чтобы под
струями воды они оставались неподвижными. Имеется возможность регулировать корзину по высоте при помощи
разновысотных роликов в направляющих.
1. Чашки
2. Неглубокие миски
3. Супницы, салатницы
4. Стаканы
5. Блюдца
6. Мелкие тарелки
Порядок использования нижней корзины
В нижнюю корзину рекомендуется помещать наиболее крупные предметы посуды - кастрюли, сковороды, крышки,
большие глубокие тарелки и супницы, как показано на рисунке справа.
Рекомендуется большие тарелки и крышки располагать по краям корзины, чтобы не мешать вращению лопастей верхнего
инжектора.
• Кастрюли, супницы и салатницы переверните вверх дном.
• Высокие кастрюли слегка наклоняйте, чтобы облегчить стекание воды.
" Нижняя корзина имеет сьемные внутренние перегородки, что позволяет размещать кастрюли больших размеров либо
большее число обычных кастрюль и сковородок.
1. Овальное блюдо
2. Десертные тарелки
3. Глубокие тарелки
4. Мелкие тарелки
5. Отделение для столовых приборов
Page 10
ОТДЕЛЕНИЕ ДЛЯ СТОЛОВЫХ ПРИБОРОВ
Столовые приборы следует разместить в специальном- отделении ручками вниз. Если нижняя корзина оборудована'
боковыми отделениями, ложки следует положить отдельно в соответствующие отсеки. Длинные предметы
располагайте горизонтально в передней части верхней корзины.
1. Вилки 5. Ножи
2. Столовые ложки 6. Раздаточная ложка
3. Десертные ложки 7. Половник
4. Чайные ложечки 8. Раздаточная вилка
ВНИМАНИЕ
высовывалось.
Включение машины
Запуск мойки
1. Убедитесь, что вилка включена в настенную розетку.
2. Убедитесь, что водопроводный кран полностью открыт.
3. Загрузите посуду в машину (см. раздел «Загрузка посудомоечной машины»)
4. Засыпьте моющий порошок (см. раздел «Соль, моющее средство и ополаскиватель»)
5. Вращением рукоятки, расположенной на панели управления справа, против часовой стрелки установите
желаемую программу мойки (см. таблицу «Программы»).
6. Нажмите клавишу Вкл./Выкл., загорится световой индикатор Вкл. Выкл. Программа мойки запущена.
Следите, чтобы снизу из корзины
ничего не
Отмена или изменение установок цикла мойки __________________________________
Текущий цикл мойки можно изменить только, если с момента запуска программы прошло немного времени. В
противном случае скорей всего моющее средство уже смыто из дозатора, а в машину залита вода. Тогда
придется вновь засыпать моющее средство (см. раздел «Добавление моющего средства»).
Нажмите клавишу Вкл./Выкл.(ON/OFF), загорится световой индикатор Вкл. (ON) Вращением рукоятки по
часовой стрелке установите желаемую программу мойки (см. «Запуск мойки»). Включите машину при помощи
клавиши Вкл./Выкл.
По завершении цикла мойки
Когда рукоятка окажется в положении СТОП (см. рис.), программа мойки
завершилась. Выключите машину при помощи клавиши Вкл./Выкл., откройте дверцу.
Прежде, чем вынуть посуду из машины, подождите несколько минут -посуда после
сушки еще горячая и от этого более хрупкая, чем обычно. Не волнуйтесь, она так
быстрее просохнет.
Если вы забыли положить в машину отдельные предметы посуды
Будет не поздно доложить в машину посуду, если моющее средство еще не смыто из дозатора.
1. Слегка приоткройте дверцу машины.
2. Не открывайте дверцу полностью, пока не прекратится подача воды в бак через инжекторы.
3. Доложите забытую посуду.
4. Закройте дверцу. При этом из машины может выйти немного пара.
Page 11
Система фильтрации
Для удобства сливной насос и блок-фильтр расположены в легкодоступном месте внутри моечного бака. Систему фильтрации
машины составляют: главный фильтр, фильтр грубой очистки и фильтр тонкой очистки.
Техническое обслуживание посудомоечной машины
Для очистки панели управления используйте влажную мягкую тряпку, затем протрите насухо. Для ухода за наружными
стенками машины не применяйте растворители или обезжиривающие составы или абразивные материалы. Пользуйтесь только
мягкой тряпкой, смоченной водой. Категорически запрещается использовать для чистки любых узлов, деталей и частей
машины острые или колющие предметы,
абразивное полотно или энергетические моющие средства.
Защита от промерзания
В случае, когда посудомоечная машина остается и ломе на зиму, необходимо, чтобы
представителем сервисной компании были выполнены следующие работы:
1. Отключите машину от электросети. 3. Слейте воду из шланга и из крана (для
Выньте плавкие предохрани]ели сбора воды используйте поддон или
Отвинтить
либо выключите рубильник на
распределительном щите. 4. Наденьте шланг обратно на кран.
2. Закройте подачу воды, отсоедините 5. Снимите пластмассовую прокладку
заливной шланг от водопроводного поддона в баке, соберите воду губкой .
крана.
контейнер).
Очистка моечных инжекторов
Моечные инжекторы требуют регулярной очистки, поскольку могут засоряться остатками пищи в моющем растворе. Чтобы
снять инжектор, открутите гайку, снимите прокладку в верхней части инжектора и извлеките инжектор. Промойте лопасти
инжектора теплой мыльной водой, для очистки форсунок используйте мягкую щетку. По окончании установите инжектор
на место, проделав описанные действия в обратной последовательности.
Очистка фильтров
Блок-фильтр
Чтобы машина работала эффективно и качественно, необходимо регулярно очищат!
блок-фильтр. Фильтр хорошо отсеивает остатки пищи из воды, что делает возможны*
использовать моющий раствор в продолжение цикла мойки. Поэтому рекомендуете)
удалять наиболее крупные остатки пищи, накопившиеся в фильтре, после каждот
мойки. Для этого просто промойте под струей проточной воды полукруглый фильтр i
фильтроотстойник (поддон). Чтобы снять блок-фильтр, потяните вверх за рукоятк)
фильтроотстойиика. Блок-фильтр в полном составе необходимо чистить не реже одного
раза в месяц.
Фильтр грубой очистки и фильтр тонкой очистки чистите щеткой. По окончании
установите узлы фильтра на место, как показано на рисунке слева, и вставьте блокфильтр в гнездо легким нажатием вниз.
Категорически запрещается эксплуатировать посудомоечную машину без фильтров.
Неправильная установка фильтра может снизить качество мойки и привести к поломке
машины.
ВНИМАНИЕ
Ни в коем случае не включайте посудомоечную машину без установленных фильтров.
Page 12
Очистка дверцы
Чтобы удалить загрязнение с дверцы пользуйтесь исключительно влажной мягкой
тряпкой. Во избежание попадания влаги в дверной замок и электрические узлы
машины ни в коем случае не пользуйтесь очистительными спреями. Кроме того,
для чистки стенок машины запрещается применять абразивные составы либо
протирки из соломы или пакли, иначе поверхность можно поцарапать. Оставить
царапины или потертости на стенках могут также некоторые виды абсорбирующей
бумаги и салфеток.
ВНИМАНИЕ
Для удаления загрязнения с дверцы не пользуйтесь спреями, иначе можно повредить дверной замок и электрические узлы
машины. Запрещается использовать порти иные материалы, равно K;IK абсорбирующую бумагу и салфетки, - они могут
оставить царапины и потертости па стенках машины.

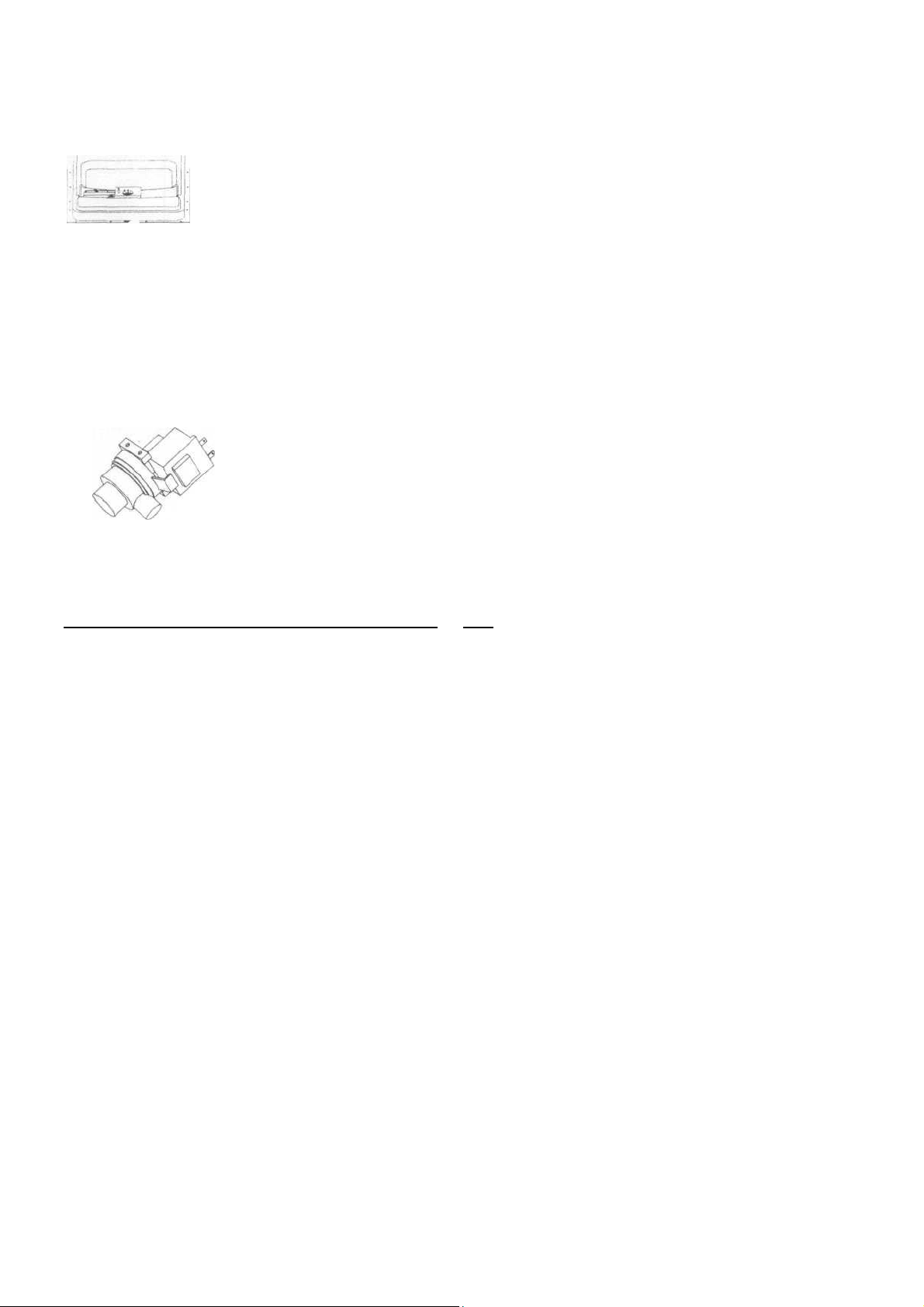

Очистка сливного насоса
Не исключено, что в какой-то момент через фильтры в сливной насос может попасть
инородный предмет. В нашей посудомоечной машине применяется насос, который в
случае блокирования инородным телом автоматически меняет направление вращения, в
результате чего оно выталкивается в слив. Чтобы извлечь инородный предмет из
сливного насоса отключите машину от электросети, снимите фильтры, снимите
небольшой черный вкладыш в зоне слива (сначала может понадобиться собрать остатки
воды). Осмотрите место слива, поддон и удалите предмет, мешающий сливу. Не
забудьте перед обратной установкой фильтров пернуть па место черный
вкладыш.
Рекомендации по уходу за посудомоечной машиной
•После каждой мойки
После каждой мойки перекройте подачу воды и оставьте
приоткрытой дверцу машины во избежание образования
плесени и дурных запахов из моечного бака.
• Вилка в розетке
Перед тем, как что-либо делать с машиной в плане ухода
или очистки, обязательно выньте вилку из розетки. Зачем
вам ненужный риск?
•Не используйте раствори ими или абразивные
материалы ■ ■
Для очистки наружных стенок машины и резиновых
деталей ни в коем случае не применяйте растворители
или абразивные материалы. Пользуйтесь мягкой слегка
намыленной влажной тряпкой. Для удаления пятен или
брызг внутри машины пользуйтесь мягкой тряпкой,
смоченной белым уксусом либо специальным
очистителем для посудомоечных машин.
• Вы уезжаете в отпускПеред отъездом в отпуск мы рекомендуем провести
обычный цикл мойки на пустой машине. Затем
выньте вилку из розетки, перекройте подачу воды.
Дверцу машины оставьте приоткрытой. Это продлит
срок службы уплотнителей и предотвратит
образование неприятных запахов.
• Перестановка машины
В случае, когда машину надо переставить, старайтесь
при перемещении держать ее вертикально. Если не
получается, ее можно аккуратно положить на заднюю
стенку и переносить в таком положении. ■■■•-.■-- -■*
•Уплотнители
Одна из причин образования неприятных запахов из
машины - остатки пищи, скапливающиеся в складках
уплотнителей. Для предотвращения дурных запахов
регулярно мойте уплотнители влажной губкой.
Page 13
Подключение к электрической сети
Электрические параметры
Электропитание через
предохранители замедленного
контур, выделенный для посудомоечной машины.
Проверьте,
Удостоверьтесь, что значения напряжения и частоты тока домашней электрической сети соответствуют
указанным на заводской табличке изделия, что сама сеть рассчитана на максимальный выход по напряжению,
указанный на табличке, после чего включите вилку в розетку, оборудованную заземлением. В случае если розетка,
куда вы собираетесь подключить, машину, не подходит под вилку, не пользуйтесь переходником (адаптером), а
лучше замените розетку, причем силами квалифицированного электрика.
ВНИМАНИЕ
Перед эксплуатацией
чтобы после установки машины вилка
плавкие предохранители. Провода только медные. Рекомендуется использовать плавкие
действия,
Подключение к электросети
машины убедитесь в наличии заземления.
рубильник
па распределительном щите й отдельный электрический
электропитания оставалась доступной.
Соединительная муфта Unicouple
Мы
комплектуем изделия двумя
Данное изделие должно подключаться к питающей
новых
Расчетное давление воды - от 0,04 МПа до 1 МПа. В случае если давление ниже указанного
минимума, ознакомьтесь с содержанием главы «Техническое обслуживание».
Наденьте
если на крапе нет резьбы. Установите переходник па кран, на переходнике плотно затяните все винты.
фитингов. Б/у
на
типами
кран переходник. Специальный переходник из комплекта поставки
муфт.
Ниже
арматура
показан
использоваться не может.
первый
тип, второй имеет резьбовое соединение.
водопроводной
магистрали с использованием
Соединительная муфта Unicouple
1. Разверните заливной шланг, достаньте муфту.
Заведите
верхней части муфты. Когда, муфта Unicouple полностью сядет на переходник,
отпустите язычок. Если
штуцер вода из крана подается в посудомоечную машину. Через большой
осуществляется слив в кухонную мойку. Убедитесь, что муфта Unicouple направлена в
сливное отверстие мойки и что слив открыт. Если машина оснащена накопительным
сливом, опорожните сливной резервуар, и только потом
запуском машины полностью
муфту Unicouple на
муфта
переходник крап;!, для этого нажмите
зашла правильно, вы услышите щелчок. Через малый
откройте
водопроводный кран.
Отсоединение муфты Unicouple от переходника водопроводного крана
1. Перекройте подачу воды
2. Спустите
давление и предотвратить разбрызгивание
3. Отсоедините муфту Unicouple
давление воды, для этого нажмите
воды.
от
крапа, для
этого
на
клавишу спуска давления. Это
нажмите
на
язычок
хомута
позволит
в верхней части штуцера.
включайте
вам уменьшить
крепится
на
язычок хомута в
машину. Перед
к крану,
штуцер
Отключение посудомоечной машины
Выньте питающий кабель из розетки в стене.
Отсоедините муфту Unicouple от переходника крана.
ВНИМАНИЕ: Когда по окончании последнего ополаскивания двигатель машины остановится, муфту
Unicouple можно отсоединить и положить на место.
Page 14
Подключения холодного водоснабжения
_
Нашштите чуфту заливного шланга на резьбовой (%) оконечник крана и хорошо
затяните. Но прежде, если водопровод новый либо давно не использовался,
откройте кран и дайте иоде стечь. Убедитесь, что вода чпегая. иначе внутренние
контуры машины можно засорить.
Подключение к сети горячего водоснабжения
Посудомоечную машину можно подключить к магистрали горячего
водоснабжения (централизованного горячею водоснабжения или отопительного
контура) при условии, что температура воды в ней не превышает 60 "С. В этом
случае цикл мойки будет короче примерно на 15 минут, но )ффективность мойки
понизится.
Порядок подключения к сети горячего водоснабжения аналогичен порядку
подключения к холодной воде.
Расположение посудомоечной машины
Машину
можно расположить как угодно. Задняя
и боковые стенки могут
прислоняться к
стенкам шкафа или помещения. Заливной и сливной шланги можно выводить на обе стороны.
Установка машины но уровню
Поставив машину в желаемое место, вращая опорные ножки, отрегулируйте
положение машины на плоскости. Машина не должна иметь наклон в какую-либо

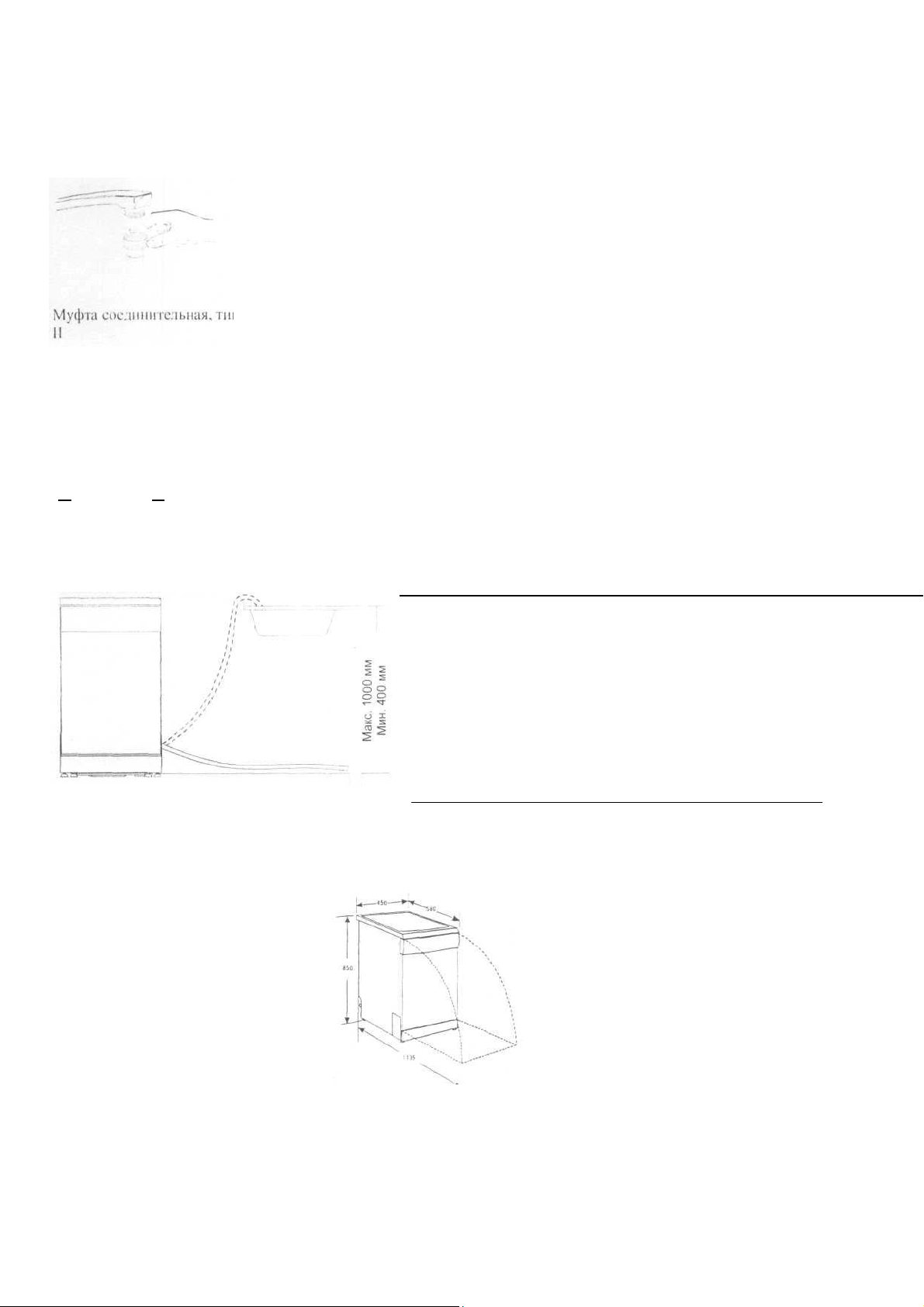

Подключение слива
Сливной шланг подсоединяется к сливной
водопроводной трубе диаметром не мерее 4 см либо
выводится в кухонную мойку. Следите, чтобы шланг не
сгибался и не перекручивался. Используйте специальное
опорное колено (кронштейн) из комплекта поставки.
Сливная горловина должна располагаться на высоте от 400
до 1000 мм. При этом ее нельзя погружать в воду во
избежание обратного засасывания.
Отвод лишней виды из муфты Unicouple
Если кухонная мойка установлена на уровне выше 85 см от пола,
лишнюю воду из муфты Unicouple слить прямо в мойку не
получится. Подставьте под муфту в стороне от мойки поддон и
слейте воду.
_________________________________________
Габаритные размеры (мм)
Page 15
Прежде, чем обратиться в ремонтную службу
Рекомендации по устранению неисправностей
Ниже мы приводим рекомендации по устранению некоторых неисправностей без участия ремонтной
организации.
__________ Проблема_____________ Возможные причины ________ Способ устранения ____
Посудомоечная машина не Перегорел предохранитель либо Замените предохранитель или
работает перекрыт рубильник на включите рубильник.
распределительном щите Выключите все остальные
электробытовые приборы,
питающиеся от контура, общего
с посудомоечной машиной.
Нет электропитания Убедитесь, что посудомоечная
машина включена, а дверца
плотно закрыта. Проверьте
правильность включения вилки
в электрическую розетку.
Давление воды слишком низкое Проверьте правильность
подсоединения к
водопроводной сети, убедитесь,
что водопроводный кран
открыт.
Сливной насос не выключается Перелив В систему заложена функция
обнаружения перелива. В этом
случае блокируется
циркуляционный насос и
_________________________________________________________________ включается сливной. __________
Шум При работе машины Шум от фрагментов мягкой
допускаются определенные пищи, звук открывания
шумы ________________________дозатора моющего средства ____
Посуда и приборы расположены Убедитесь, что посуда и
в корзинах неправильно либо в приборы правильно и надежно
корзину попало что-то размещены в отделениях
маленькое _____________________моечных корзин.______________
Шум двигателя Посудомоечная машина
используется нерегулярно. В
случае, когда машиной
пользуются редко, рекомендуется
еженедельно производить залив и
слив, чтобы смазывались
уплотнители.
Page 16
Пена в баке Неправильное моющее средство Во избежание образования пены
пользуйтесь только
специальными моющими
средствами для посудомоечных
машин. При образовании пены
откройте машину и дайте пене
осесть.
Долейте в бак 4 л холодной воды.
Закройте машину и медленно
сливайте воду, поворачивая
рукоятку для включения фазы
слива. При необходимости
повторите
_________________________________ операцию. __________________
Утечка ополаскивателя Немедленно протрите
_________________________________________________________________ вытекший ополаскиватель._____
Пятна внутри бака Был использован моющий Используйте моющие средства
_________________________________порошок с красителем.__________ без красителей. ______________
Тарелки не высохли Дозатор ополаскивателя пустой Залейте в дозатор
_________________________________________________________________ ополаскиватель ______________
Тарелки и приборы грязные Неправильный выбор Попробуйте более интенсивную
программы мойки ______________ программу мойки. ____________
Неправильная загрузка посуды в Убедитесь, что
корзины крупногабаритная посуда не
препятствует вращению
инжектора и мойке и не
загораживает дозатор моющего
________________________________________ средства.____________________
Пятна и потеки на стаканах и 1. Очень жесткая вода Для удаления пятен и потеков:
приборах 2. Низкая температура воды на 1. Выньте из машины все
входе металлические предметы
3. Перегруз моечных корзин 2. Не добавляйте моющего
4. Неправильная загрузка средства
5. Моющий порошок старый 3. Установите самую
или влажный продолжительную по -
6. Нет ополаскивателя- . . времени программу
7. Недостаточна доза моющего 4. Запустите мойку и дайте
средства поработать \ 8-22 минут. К
этому времени подойдет
основной цикл мойки.
5. Откройте дверцу и вылейте
па дно бака 2 чашки белого
уксуса.
6. Закройте дверцу, и пусть
машина продолжает мойку.
Если применение уксуса не
даст результата, повторите
операцию, только вместо
уксуса используйте УА
доза гора (60 мл) порошка
лимонной кислоты.
Page 17
Прежде, чем обратиться в ремонтную службу
Проблема Возможные причины Способ устранения
Стаканы и посула мутные Мягкая пола и слишком много Если у нас мягкая вола, сыпьте
моютс! о средства поменьше порошка и выбирайте
программу мойки покороче.
Желто-коричневый налет на Пятна чая пли кофе Удалите пятна вручную,
стенках бака используйте раствор — 1 часть
отбеливателя на 3 части горячей
воды.
Внимание
Во избежание ожогов перед тем,
как лезть внутрь машины после
мойки, дайте ей остынуть минут
20.
Высокое содержание железа в Обратитесь в
воде специализированную
организацию с заявкой на
установку умягчающих водяных
фильтров.
Белый налет на стенках бака Высокое содержание Удалите налет вручную,
минеральных веществ в используйте влажную губку и
жесткой воде моющее средство для
посудомоечных машин - не
забудьте надеть резиновые
перчатки! Используйте только
специальные моющие средства
для посудомоечных машин,
другие средства дают обильную
пену.
Дозатор моющего средства не Рукоятка не установлена в Установите рукоятку в
закрывается положение Выкл. (OFF) положение Выкл. (OFF).
Сдвиньте защелку дозатора
влево.
В дозаторе остатки порошка Посуда в корзине заслоняет Переложите посуду в корзине,
моющего средства дозатор
Пар Нормальное явление Во время сушки и слива воды
через отверстия в уплотнителе
дверцы проникает пар.
Черные или серые полосы на Следы на посуде от Для удаления следов
посуде алюминиевых предметов используйте моющее средство с
легким абразивным действием.
На дне бака остается вода Нормальное явление Небольшое количество чистой
воды на участке слива на дне
бака необходимо для
увлажнения уплотнителей.
Loading...
