CSF 4552X-47
Manuel d’instruction
Lisez ce manuel
Les chapitres de ce manuel c o ntiennent des instructions s ur la sécurité, le fonctionnement, l’installation,
la recherche des pannes, etc. Lisez-le attentivement avant d’utiliser le lave-vaisselle afin de garan tir so n
bon fonctionnement.
Avant d’appeler le service après-vente
La consultation du chapitre Recherche des pannes vous permettra de résoudre vous-même les problèmes
courants sans recourir aux se rvices des professionnels.
REMARQUE:
Le fabricant se réserve le droit de modifier et d’actualiser cet article sans préavis, si les progrès
techniques le demandent.
Informations sur la sécurité............................................................................................................1,2
Instructions sur le fonctionnement
Panneau de commande ....................... ................................... .. ......................................................... 3
Fonctions du lave-vaisselle.................................................. ... ............................................................3
Tableau des cycles de lavage ......................... ... ................................... .. ................................. ...........4
Adoucisseur d’eau ...................... ................................... .................................. ... ................................5
Détersif................................................................................................................................................6
Agent de rinçage........................... ..... ...... .. ...... ..... ... ..... ... ..... ..... ... ..... ...... .. ...... ..... ... ..... .... ...................6
Chargement du panier du lave-vaisselle.................. ........................................................................... 7
Mise en marche de l’appareil...............................................................................................................8
Système de filtrage...............................................................................................................................9
Entretien du lave-vaisselle......................... ... ..... ..... ... ..... ...... .. ...... ..... ... ..... ..... ... ..... ...... .. .....................9
Instructions sur l’installation
A propos du branchement électrique.................. ........................................................................ ..........11
A propos du couple unique .................. ................................... .............................................................11
Raccordement de l’eau........................... .. ...................................... .......................................................12
Dimensions ...................... .. ...... ..... ... ..... ... ..... ..... ... ..... ... ..... ...... .. ...... ..... ... ..... ... ..... ..... ... ........................12
Recherche des pannes
Avant d’appeler le service après-vente..............................................................................................13-16
Codes d’erreur..................................................... ................................... .. ............................................16
INFORMATIONS IMPORTANTE S SUR LA SÉCURITÉ
LISEZ TOUTES LES INSTRUCTIONS AVANT L’USAGE
AVERTISSEMENT!
Lorsque vous utilisez votre lave-vaisselle, veuillez prendre les précautions essentielles qui suivent :
AVERTISSEMENT! L’HYDROGÈNE EST UN GAZ EXPLOSIF
Dans certaines conditions, si le circuit d’eau chaude n’est pas utilisé depu i s plusieurs semaines il risque
de produire du gaz hydrogène. L’HYDROGÈNE EST UN GAZ EXPLOSIF.
Si le circuit d’eau chaude n’a pas été utilisé depuis longtemps, avant de l’utiliser, ouvrez tous les robinets
d’eau chaude et laissez couler l’eau pendant un certain temps. Cela permettra de chasser tout le gaz
hydrogène accumulé. Ce gaz étan t inflammable nous vous recommandons de ne pas fumer et de ne pas
utiliser de flamme nue pendant ce temps.
INSTRUCTIONS SUR LA MISE À LA TERRE
Cet appareil doit être m is à la terre. En ca s de dysfoncti onnement o u de panne, la m ise à la terre ré duit les
risques d’électrocution en offrant une voie de moindre résistance au courant électrique. Cet appareil est
équipé d’un cordon muni de conducteur de mise à la terre et d’une fic he d e mise à la terre. La fiche doit
être branchée sur une prise appropriée, installée et mise à la terre conformément aux règlements et aux
lois en vigueur.
AVERTISSEMENT!
Si le conducteur de mise à la terre n’est pas branché correctement vous vous exposez à un risque
d’électrocution. Faites effectuer un contrôle pa r un électricien qualifié ou par notre servic e après-vente si
vous avez un doute quant à la mise à la terre de l’appareil. Ne modi fiez pas la fiche fournie avec
l’appareil. Si elle ne s’adapte pas à votre prise, faites monter une prise adéquate par un électricien
qualifié.
AVERTISSEMENT! USAGE CORRECT
• Evitez de mal utiliser, de vous asseoir ou de vous tenir debout sur la porte ou le panier à assiettes
du lave-vaisselle.
• Evitez de toucher les éléments chauffants pendant ou immédiatement après l’usage.
• Evitez de laver des objets en plastique sauf s’il est clairement indiqué qu’ils peuvent être lavés en
lave-vaisselle. Si ce n’est pas le cas, consultez les recommandations du fabricant.
• N’utilisez que des détersifs et des agents de rinçage spéciaux pour lave-vaisselle. N’utilisez
jamais ni savon, ni détersif pour lessive main ou machine dans votre lave-vaisse lle. Conservez
ces produits hors de la portée des enfants.
• Les enfants doivent être tenus à l’écart des détersifs et des agents de rinçage et de la porte ouverte
du lave-vaisselle qui risque de contenir encore du détersif.
• Ne laissez jamais la porte en position ouverte pour éviter tout risque de trébuchage.
• Au moment de l’installation évitez de plier ou d’aplatir le cordon d’alime nta tion électrique de
façon dangereuse ou excessive.
• Ne bricolez pas les comm a ndes.
1
• Cet appareil ne doit pas être utilisé sans surveillance par les enfants en bas-âge ou les infirmes.
• Les détersifs pour lave-vaisselle sont très alcalins et peuve nt donc être extrêmement dangereux
s’ils sont avalés. Evitez tout contact avec les yeux ou la peau et tenez les enfants à l’écart du
lave-vaisselle lorsque sa porte est ouverte.
• Important : si l’appareil est posé sur un sol recouvert de moquette, faites attention à ce que les
bouches d’aération au bas de l’appar eil ne soient pas obstruées.
• Ne faites pas fonctionne r le la ve-vai sselle si son enceint e n’es t pas bie n en pla ce. Ouv rez la porte
avec prudence si le lave-vaisselle est en marche car l’eau risque de jaillir au-dehors.
• Ne placez aucun objet lourd sur la porte ouverte. L’appareil pourrait basculer.
• Lorsque vous remplissez le lave-vaisselle :
1) Placez les éléments coupants de façon à ne pas endommager les joints étanches de la porte ;
2) Placez les couteaux coupants avec le manche en haut afin de réduire le risque de coupure.
• Lorsque vous utilisez le lave -vaisselle, évitez de placer les ob je ts en p l astique au contact de
l’élément chauffant.
• Si le cordon d’alimentation est endommagé, faites-le rem placer par le fabricant, le service
après-vente ou un électricien qualifié pour éviter tout risque d’accident.
• Débarrassez-vous propr e ment du matériau d’emballage. N’u tilisez le lave-vaisselle que de la
façon prévue.
• Lorsque vous démontez un vieux lave-vaisselle ou que vous vous en débarrassez, démontez la
porte du compartiment de lavage.
• Surveillez les enfants en bas-âge pour éviter qu’ils ne jouent avec l’appareil.
• A la fin du cycle de lavage, vérifie z si le réservoir du détersif est vide.
• Pour mieux laver les couverts de table, placez-les avec le manche en bas.
LISEZ ET SUIVEZ STRIC TEMENT CES INFORMATIONS SUR LA SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
2
REMARQUE: Si le modèle de votre lave-vaisselle ne dispose pas d’adoucisseur d’eau, vous ne devez pas lire ce
e réservo
ouve sous le panie
te
:
chapitre.
ADOUCISSEUR D’EAU
Il y a deux façons de réduire la dureté de l’eau : soit à l’aide d’un adoucisseur, soit à l’aide d’un détersif.
La dureté de l’eau varie d’un endroit à un autre. Si vous faites fonctionner le lave-vaisselle avec de l’eau calcaire,
des dépôts se forment sur la vaisselle et les ustensiles.
Cet appareil dispose d’un adoucisseur spécial utilisant un sel spécialement étudié pour éliminer les dépôts
calcaires et minéraux causés par l’eau.
Remplissage de l’adoucisseur en sel
Utilisez toujours un sel spécial pour lave-vaisselle.
L
ir de sel se tr
r inférieur et doit être rempli de la sor
1. Otez le panier inférieur, dévissez et ôtez le bouchon du réservoir
de sel.
2. Si vous remplissez le réservoir pour la première fois,
remplissez-le d’eau aux 2/3 de son volume.
3. Placez l’extrémité de l’entonnoir (fourni) dans l’orifice et
versez environ 2 kg de sel. Il est normal qu’une petite quantité
d’eau sorte du réservoir de sel
REMARQUE. 1. Remplissez le réservoir de sel dès que le voyant de manque de sel s’éclaire. Même si le réservoir est
plein, le voyant ne s’éteint pas tant que le sel n’est pas entièrement dissout.
2. S’il y a des éclaboussures de sel, faites faire un programme de rinçage à la machine pour les éliminer.
4. Revissez soigneus ement le bouchon.
Vous pouvez régler la consommation en sel du lave-vaisselle en fonction de la dureté de l’eau utilisée.
Cela permet d’optimiser et de pers onnaliser le niveau de consommation en sel en procédant de la sorte :
Réglage de la consommation en sel
DURETÉ DE L’EAU
°fH °dH mmol/I
0~10 0~5 0~1.0 - 0 /
10~25 5~14 1.0~2.5 / 20 60
25~50 14~28 2.5~5.0 MED 40 40
>50 >28 >5.0 + 60 25
1. Dévissez le bouchon du réservoir de sel.
2. Une bague munie de flèche se trouve sur le réservoir (Cf. figure
ci-contre) ; au besoin faites tourner la bague en sens anti-horaire du
signe – vers le signe + . Nous vous recommandons d’effectuer le
réglage en fonction de la dureté de l’eau used. It, conformément au
schéma suivant :
Position du
sélecteur
Consommation en sel
(grammes/cycle)
Autonomie
(cycles/2kgs)
Informez-vous auprès de votre compagnie de distributi on d’eau sur la dureté de l’eau four nie .
5
DISTRIBUTEUR DE DÉTERSIF
INUTILE D’AJOUTER TROP DE DÉTERSIF POUR ÉVITER LA FORMATION DE DÉPÔTS CAR VOTRE LAVE-VAISSELLE
DISPOSE D’ADOUCISSEURS D’EAU SPÉCIAUX.
Remplissez le distributeur avant de démarrer un cycle de lavage en procédant de la façon indiquée sur le « Tableau des cycles de lavage ».
Votre lave-vaisselle utilise moins de d étersif et d’agent d e rinçage que les lav e-vaisselles ordinair es. Généralem ent une cuiller ée à so upe de
détersif suffit pour effectuer un lavage normal. Plus la vaisselle est sale, plus il faut de détersif. Ajoutez toujours le détersif juste avant de
démarrer le lave-vaisselle pour éviter qu’il soit humide et qu’il ne se dissolve pas correctement.
Quantité de détersif à utiliser
SI L’EAU N’EST PAS TROP CALCAIRE, VOUS POUVEZ AUSSI ÉVITER LA FORMATION DE DÉPÔTS EN AJOUTANT DU
DÉTERSIF.
La quantité de détersif nécessaire varie en fonction de la dureté de l’eau. Pour connaître la dureté de l’eau de votre région, adressez-vous à
votre compagnie de distribution et de traitement des eaux. Plus l’eau est calcaire, plus vous devez ajouter de détersif. N’oubliez pas que vous
devez ajouter le détersif de façon progressive jusqu’à ce que vous trouviez la quantité voulue.
Elimination des taches de calcaire
Pour éliminer les taches de calcaires essayez ce qui suit :
• Faites faire à la vaisselle un programme de lavage normal.
• Sortez du lave-vaisselle tous les ustensiles en métal : couverts de table, casseroles, etc.
• N’ajoutez pas de détersif.
• Versez deux cuillerées de vinaigre dans un bol et posez le bol dans le panier inférieur du
lave-vaisselle.
• Faites faire à la vaisselle un programme de lavage normal.
Si cela ne suffit pas, procédez de la même façon en mettant 1/4 de tasse de cristaux d’acide citrique
AVERTISSEMENT!
Le détersif pour lave-vaisselle est
corrosif ! Rangez-le soigneusement
hors de la portée des enfants.
à la place du vinaigre.
Usage correct du détersif
N’utilisez que les détersifs spéciaux pour lave-vaisselle. Conservez votre détersif dans un endroit
sec et frais. Ne versez le détersif dans le distributeur que lorsque votre appareil est prêt à laver la
vaisselle.
RÉSERVOIR D’AGENT DE RINÇAGE
L‘agent de rinçage se libère à la fin du rinçage pour éviter la formation de
gouttelettes d’eau sur la vaisselle, susceptibles de laisser des taches et des
traînées. Il permet en outre d’améliorer le sé chag e en f aisant « glisser » l’eau
sur la vaisselle.
Votre lave-vaisselle est conçu pour utiliser un agent de rinçage liquide. Le
distributeur de l’agent de rinçage se trouve dans la porte, près du distributeur
de détersif. Pour remplir le distributeur, ouvrez le bouchon et versez l’agent
• Pour ouvrir le réservoir, faites tourner le bouchon sur la
flèche « ouvert » (gauche) et soulevez-le.
• Versez l’agent de rinçage dans l e distributeur en évitant
de le faire déborder.
• Remettez le bouchon en place en l’alignant avec la
flèche « ouvert » et vissez-le (droite) vers la flèche
« fermé ».
de rinçage jusqu’à ce que l’indicateur de niveau soit entièrement noir. Le
distributeur contient environ 100 ml d’agent de rinçage liquide.
Evitez de faire déborder le distributeur pour ne pas causer de surémulsion.
Essuyez les débordements avec un chiffon humide. N’oubliez p as de remettre
le bouchon en place avant de fermer la porte du lave-vaisselle.
Si votre eau n’est pas calcaire et que vous utilisez un agent de rinçage il
risque de former une pellicule blanche à la surface de votre vaisselle.
Réglage du distributeur d’agent de rinçage
3
4
5
2
6
Maksymalnie
Une quantité précise d’agent de rinçage est libérée au cours du rinçage final. Comme pour le détersif, la quantité
d’agent de rinçage nécessaire dépend de la dureté de l’eau de votre région. Une quantité excessive d’agent de
rinçage provoque la formation de mousse et rend la vaisselle opaque et tachée. Si votre eau est très douce,
1
n’utilisez pas d’agent de rinçage. Si vous le faites, vous pouvez le diluer dans une quantité d’eau égale
Le distributeur d’agent de rinçage dispose de six réglages. Com mencez toujours par le réglage « 1 ». Si vous avez
des problèmes de taches et de séchage diff icile, augmentez la qu antité d’agent de rinçage distribu ée en enlevant le
couvercle du distributeur et en faisant pivoter le cadran sur « 2 ». Si la vaisselle ne sèche pas encore correctement
ou reste tachée, faites pivoter le cadran sur le chiffre suivant et ainsi de suite jusqu’à ce que votre vaisselle soit
parfaitement sans taches. Nous vous conseillons le réglage « 4 » .
(Si votre modèle a uniquement 4 positions de réglage, la position conseilléeest 2)
6
Quand remplir le distributeur de l’agent de rinçage
5
g
p
Si le panneau de commande ne dispose pas d’un voyant signalant le manque d’agent de rinçage, contrôlez la
quantité d’agent de rinçage en procédant de la sorte . Le point noir sur le distributeur d’agent de rinçage
indique la quantité d’agent de rinçage contenue dans le distributeur Si le niveau diminue, la dimension du point
noir diminue. Le niveau du distributeur de l’a
ent de rinçage ne doit jamais descendre au-dessous de 1/4.
Si le niveau diminue, la dimension du point noir de l’indicateur de
niveau change de la façon illustrée ci-dessous.
z Plein
~ 3/4 plein
} 1/2 plein
1 /4 plein – Remplir pour éliminer la formation de taches
{ Vide
Chargement des paniers du lave-vaisselle.

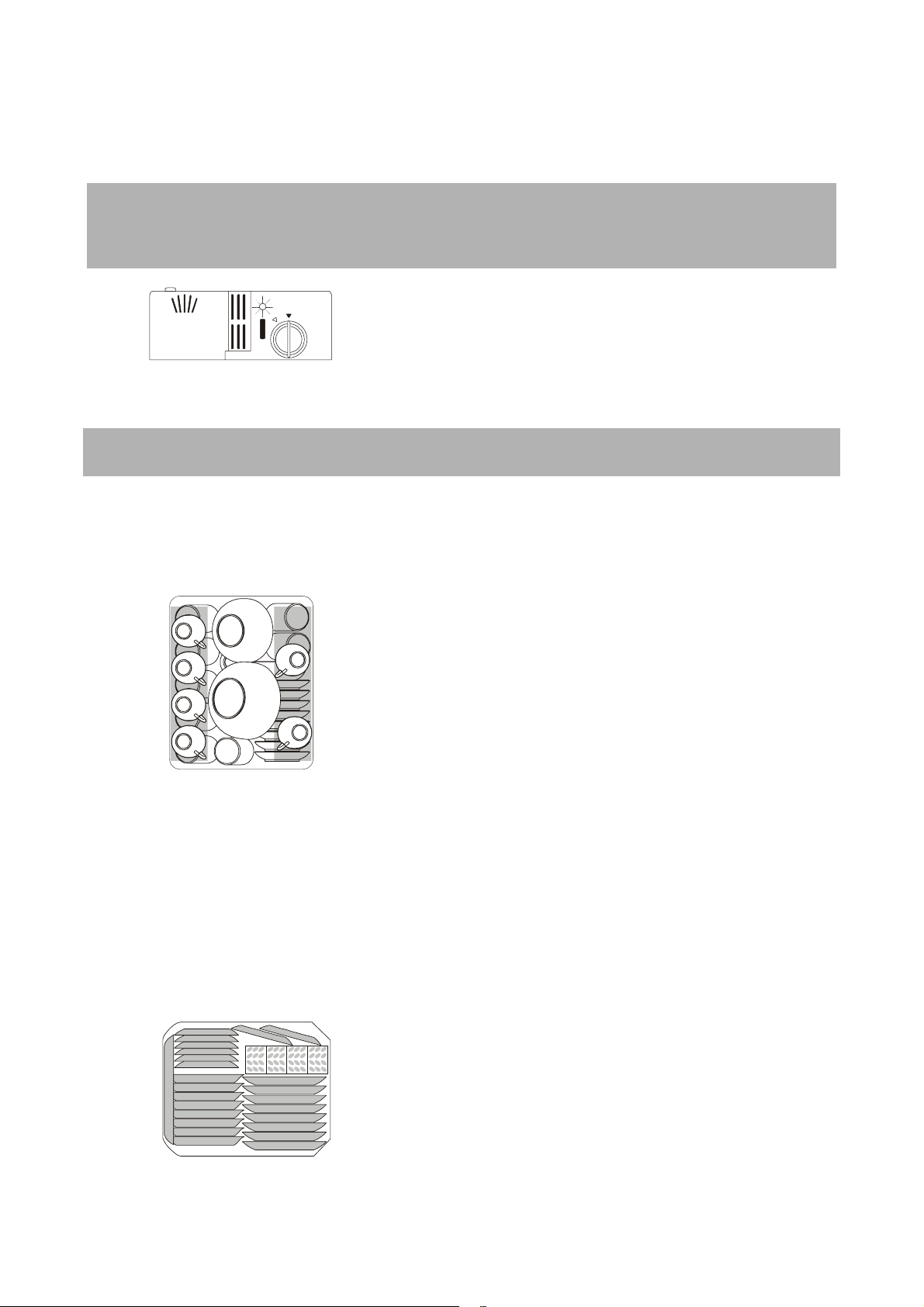

Pour améliorer les performances du lave-vaisselle, chargez-les en procédant de la sorte . Les fonctions et
l’as
ect des paniers et des paniers à couverts varient d’un modèle à l’autre.
Comment utiliser le panier supérieur
Le panier supérieur sert à la vaisselle délicate et légère, comme les verres, les tasses à thé et à café et les soucoupes,
ainsi que les assiettes, les petits bols et les casseroles basses (à condition qu’elles ne soient pas trop sales). Placez la
vaisselle et les casseroles de façon à ce que le jet d’eau ne les fasse pas bouger.
Vous pouvez régler la hauteur du panier supérieur en modifiant la hauteur des roulettes sur les glissières.
2
1
6
1. Tasses
2. Petits saladiers
3. Grands saladiers
3
5
4. Verres
5. Saucières
6. Assiettes
4
Comment utiliser le panier inférieur
Nous vous recommandons de placer les grosses p ièces, les plus dif ficiles à laver, dans le panier infé rieur :
casseroles, poêles, plats de service, sala diers, de la façon illustrée par la figure de dro ite .
Il est préférable de placer les plats de service et les couvercles sur les côtés des paniers pour éviter de
gêner la rotation des bras de lava ge s.
• Placez toujours les casseroles, les saladiers, etc.. la tête en bas.
• Inclinez les casseroles profondes pour permettre à l’eau de s’éc ouler.
• Le panier inférieur dispose de petits ra yo ns re pliables pour permettre de placer des casseroles et
poêles de différentes dimensions.
2
1
3
2
4
1. Plateau ovale
2. Assiettes à dessert
3. Assiettes creuses
4. Assiettes plates
5. Panier à couverts
7

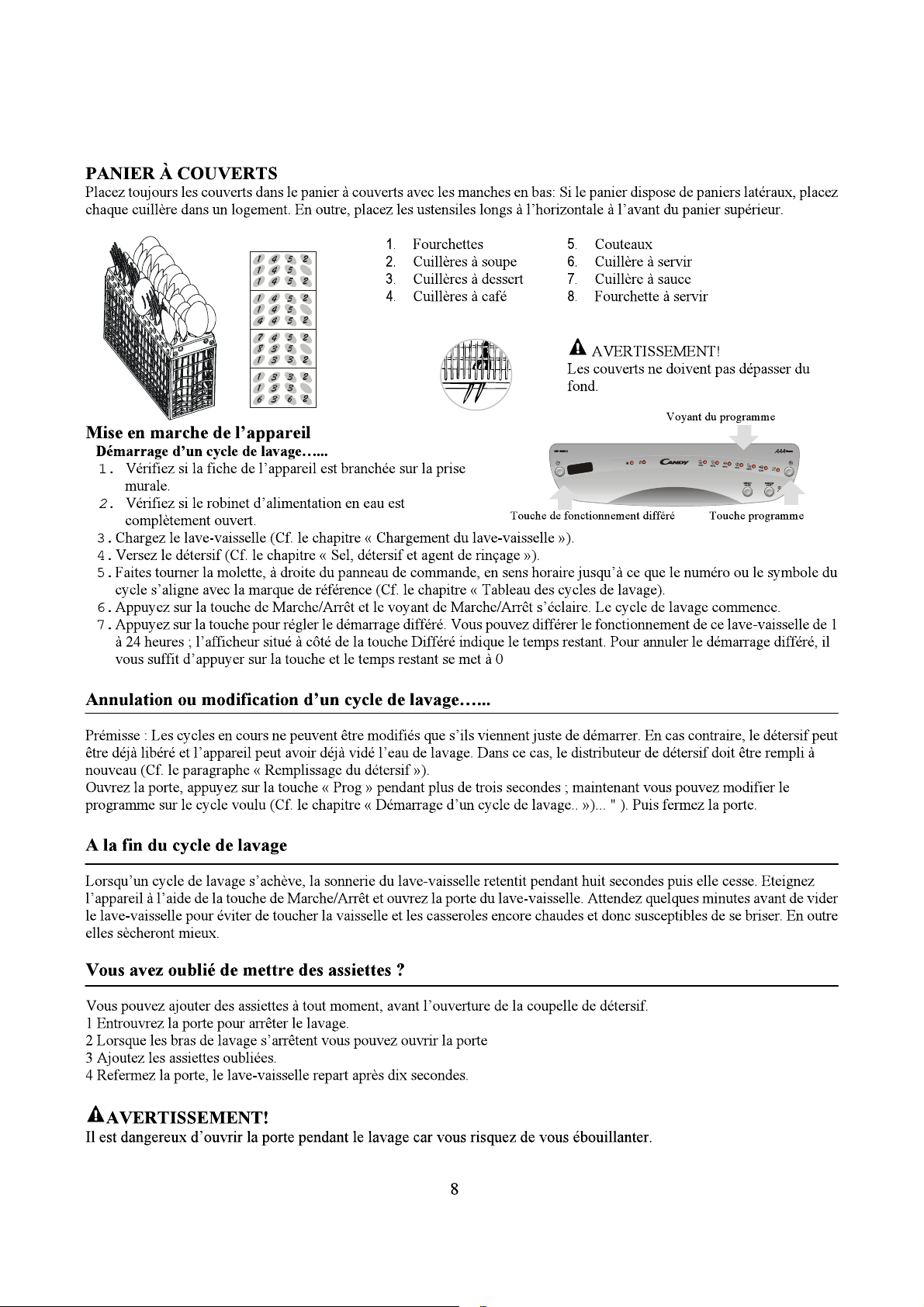

Système de filtrage
Nous avons placé la pompe de vidange et le système de filtrage dans un endroit d’accès f acile à l’intérieur de la cuve. Le
système de filtrage est en trois parties : le filtre principal, le filtre grossier et le filtre fin.
1
2
3
1 Filtre principal
La saleté et les aliments interceptés par ce filtre sont pulvérisés par un jet spécial du
bras de lavage inférieur et vidés par l’orifice d’évacuation.
2 Filtre grossier
Les particules plus grosses, comme les os ou le verre, susceptibles de colmater
l’évacuation sont interceptées par le filtre grossier. Pour éliminer les particules
interceptées par ce filtre, appuyez doucement sur les languettes en haut du filtre et
sortez-le.
3 Filtre fin
Ce filtre retient la saleté et les déchets dans le siphon et les empêche de se déposer à
nouveau sur la vaisselle pendant le cycle.
Entretien du lave-vaisselle
Nettoyez le panneau de commande avec un chiffon humide puis séchez-le complètement N’utilisez ni solvants (action
dégraissante), ni produits abrasifs pour nettoyer l’extérieur du lave-vaisselle ; n’utilisez qu’un chiffon imbibé d’eau.
N’utilisez ni objets pointus, ni pailles de fer, ni produits de nettoyage agressifs pour nettoyer les éléments du
lave-vaisselle.
Protection antigel
Si vous laissez votre lave-vaisselle en hiver dans un endroit non chauffé, demandez à un
service après-vente de :
1. couper l’alimentation électrique du
lave-vaisselle. d’enlever les fusibles ou de
faire sauter le disjoncteur.
2. de couper l’alimentation en eau et de
déconnecter le tuyau d’arrivé de l’eau du
robinet d’eau .
4. de reconnecter le tuyau d’arrivée
d’eau sur le robinet .
5. D’enlever le couvercle du siphon
au bas de la cuve et d’éponger
l’eau contenue dans la gaine en
caoutchouc.
3. de vider l’eau du tuyau d’arrivée d’eau et du
robinet . (Utilisez un bac pour récolter l’eau)

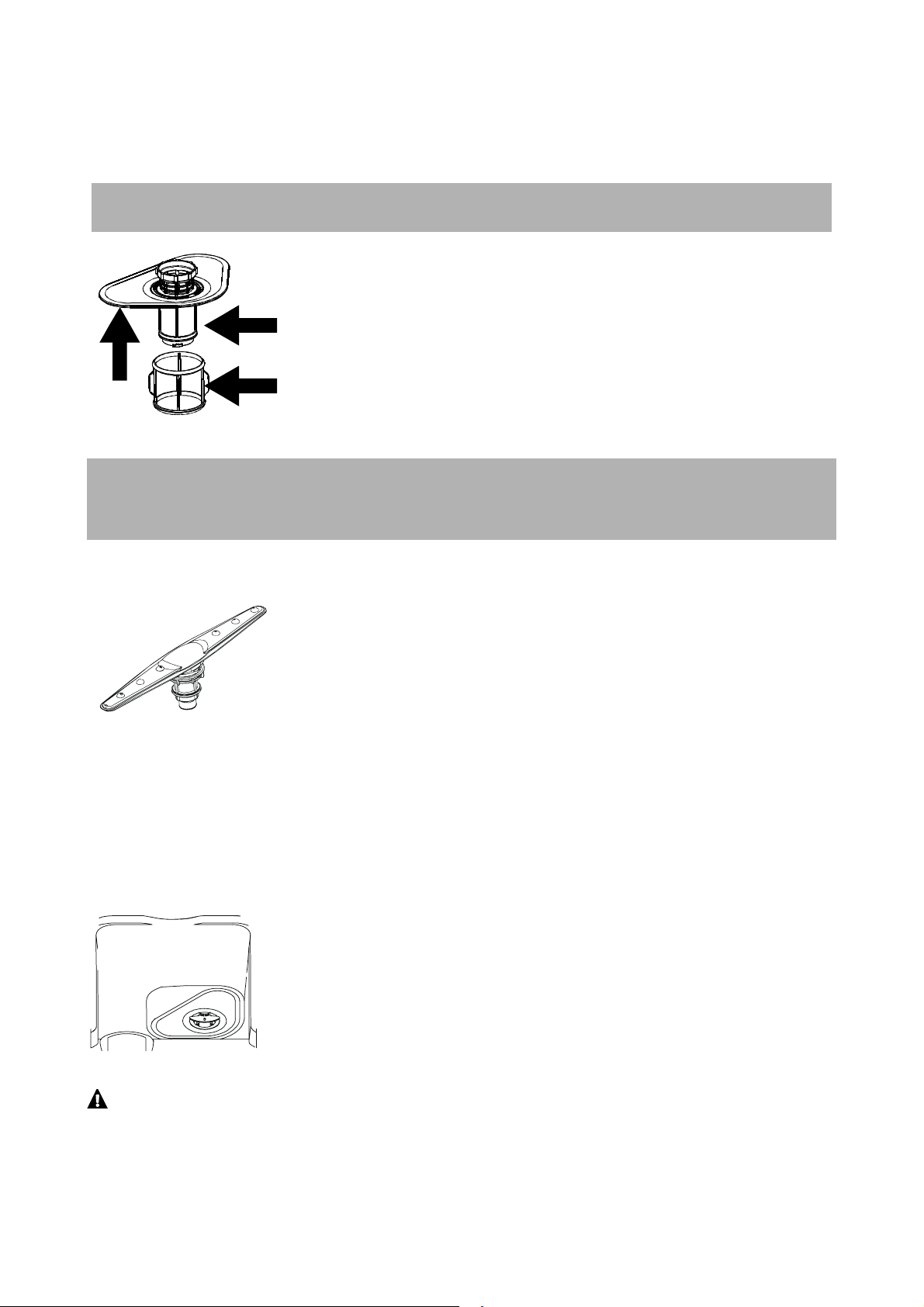

Nettoyage des bras de lavage
Vous devez nettoyer régulièrement les bras de lavage pour éliminer les produits chimiques qui colmatent les buses et les
coussinets des bras de lavage. Pour démonter le bras de lavage, dévissez l’écrou pour sortir la rondelle en haut du bras de
lavage et démontez-le. Lavez les bras de lavage avec de l’eau tiède savonneuse et nettoyez les buses avec une brosse souple.
Replacez-les après les avoir soigneusement rincés.
Nettoyage des filtres
Groupe du filtre
Nettoyez le groupe du filtre pour garantir un bon fonctionnement
Le filtre élimine complètement les particules d’aliment de l’eau de lavage et permet de la faire
re-circuler en fin de lavage. Il est donc recommandé d’éliminer le maximum de particules
d’aliment interceptées par le filtre après chaque cycle de lavage en rinçant sous l’eau courante
le filtre semi-circulaire et la coupelle. Pour démonter le groupe du filtre, tirez vers le haut la
poignée de la coupelle. Nettoyez le groupe du filtre une fois par mois, au minimum.
Nettoyez le filtre grossier et le filtre fin avec une brosse de nettoyage. Remontez ensuite les
éléments du filtre de la façon illustrée par les figures de gauche et réintroduisez le groupe
dans le lave-vaisselle en le plaçant dans son logement avant de l’enfoncer vers le bas.
N’utilisez jamais ce lave-vaisselle sans les filtres. La mauvaise mise en place du filtre nuit au
bon fonctionnement de l’appareil et risque d’endommager la vaisselle et les casseroles.
AVERTISSEMENT!
N’utilisez jamais ce lave-vaisselle sans les filtres.
9
Nettoyage de la porte
N’utilisez qu’un chiffon doux imbibé d’eau chaude pour nettoyer le pourtour de
la porte. N’utilisez aucun type de nettoyant en bombe afin d’éviter que l’eau ne
pénètre dans le verrou de la porte et dans les composants électriques.
N’utilisez ni produits abrasifs ni pailles de fer sur les surfaces extérieures pour ne
pas les égratigner. Le papier absorbant risque lui aussi de laisser des traces.
AVERTISSEMENT!
N’utilisez jamais de nettoyant en bombe pour nettoyer la porte afin de ne pas abîmer le verrou et les
composants électriques. Il est strictement interdit d’utiliser des produits abrasifs ou du papier absorbant
afin de ne pas égratigner la surface en acier et de ne pas y laisser de traces.
Nettoyage de la pompe de vidange
Des déchets pénètrent parfois dans les filtres et la pompe de vidange. Dans ce cas, les
pompes de vidange montées sur votre lave-vaisselle sont étudiées pour renvoyer
automatiquement les déchets en les éjectant dans le siphon ou à travers l’évacuation.
Pour éliminer les obstacles de la pompe de vidange, coupez le courant avant de
démonter les filtres. Enlevez ensuite le petit insert noir de la zone du siphon. (Vous
pouvez aussi éliminer d’abord l’eau stagnante). Sortez l’élément qui se trouve
probablement dans le siphon et qui cause l’obstruction. N’oubliez pas de remettre en
place l’insert noir avant de remettre les filtres en place.
Comment conserver votre lave-vaisselle en bon état
●Après chaque lavage
Après chaque lavage, interrompez l’alimentation en
eau de l’appareil et laissez la porte entrouverte pour
éviter que les odeurs et l’humidité ne restent à
l’intérieur.
●Débranchez l’appareil
Avant d’effectuer les opérations de nettoyage ou
d’entretien, débranchez l’appareil de la prise. Ne
prenez aucun risque.
●N’utilisez ni solvants ni produits abrasifs pour le
nettoyage
N’utilisez ni solvants ni produits abrasifs pour
nettoyer l’extérieur et les parties en caoutchouc du
lave-vaisselle. Utilisez plutôt un chiffon et de l’eau
chaude savonneuse. Pour éliminer les taches de la
surface intéri e ure , ut il i se z un ch if f o n im b i bé d’ eau et
de vinaigre de vin blanc ou de produit nettoyant
spécial pour lave-vaisselle.
●Lorsque vous partez en vacances
Lorsque vous partez en vacances, nous vous
recommandons de faire un cycle de lavage avec le
lave-vaisselle vide et de débrancher l’appareil de la
prise, de couper l’alimentation en eau et de laisser la
porte de l’appareil entrouverte. Cela allongera la
durée de vie des joints étanches et empêchera les
mauvaises odeurs de se former à l’intérieur de
l’appareil.
●Manutention de l’appareil
Si vous devez déplacer l’appareil, maintenez-le si
possible en position verticale. En cas de besoin réel,
renversez-le vers l’arrière-.
●Joints étanches
Les aliments qui restent coincés dans les joints
étanches sont à l’origine de mauvaises odeurs. Pour
l’éviter nettoyez-les régulièrement avec une éponge
humide.
10
A propos du branchement électrique
PRUDENCE, pour votre sécurité personnelle.
N’UTILISEZ NI RALLONGE, NI FICHE D’ADAPTATION SUR CET APPAREIL.
IL EST STRICTEMENT INTERDIT DE COUPER OU D’ENLEVER LA TROISIÈME BROCHE DE MISE À LA
TERRE DU CORDON D’ALIMENTATION.
Conditions électriques
Alimentation électrique doit être mu nie de fusible avec fil en cuivre uniquement. Nous recommandons de monter un
dispositif de surcharge ou un disjoncteur et de prévoir un circuit séparé ne servant que cet appareil. Placez la sortie dans
une armoire adjacente.
Vérifiez si la fiche de l’appareil reste accessible après l’installation.
Branchement électrique
Vérifiez si la tension et la fréquence du courant correspondent à celles indiquées sur la plaque signalétique de l’appareil
et si le circuit électrique est dimensionné pour la tension maximum de la plaque signalétique, puis introduisez la fiche
dans une prise électrique correctement mise à la terre. Si la prise sur laquelle l’appareil doit être branché n’est par
appropriée à la fiche, faites remplacer la prise par un électricien qualifié au lie u d’utiliser un adaptateur qui risque de
surchauffer et de brûler.
Vérifiez la présence d’une mise à la terre avant l’usage
Comment raccorder le tuyau d’alimentation de sécurité
L’appareil doit être raccordé sur le circuit de distribution de l’eau à l’aide d’un
tuyau flexible neuf. Ne réutilisez pas les vieux tuyaux flexibles.
La pression de l’eau doit être comprise entre 0,04 Mpa et 1 Mpa. Si la pression
est inférieure à la valeur minimum, adressez-vous à notre ser vice après-vente.
1. Sortez complètement le tuyaux flexible de son logement à l’arrière du
lave-vaisselle.
2. Serrez les vis du tuyau d’alimentation de sécurité sur le robinet ayant un
filetage de 3/4 de pouce.
3. Ouvrez complètement l’eau avant de démarrer le lave-vaisselle.
À PROPOS DU TUYAU D’ALIMENTATION DE SÉCURITÉ.
Le tuyau d’alimentation de sécurité a une double paroi Le système de sécurité intervient en interrompant le passage de
l’eau si le tuyau flexib le se brise ou si l’espace entre le tuyau flexible d’alimentation et s a gaine extérieure striée se
remplit d’eau.
AVERTISSEMENT!
Si vous fixez un tuyau d’arrosage sur une prise d’eau d’évier montée sur le même circuit d’alimentation en eau qu’un
lave-vaisselle, il risque d’éclater. Si votre évier en a un, nous vous recommandons de déconnecter le tuyau et de boucher
l’orifice.
Comment déconnecter le tuyau d’alimentation de sécurité
1. Coupez l’eau.
2. Chassez la pression de l’eau en appuyant sur le détendeur. Cela permet de décompresser l’eau et de protéger la pièce
et vous même contre de graves dangers d’éclaboussure.
3. Dévissez le tuyau d’alimentation de sécurité du robinet.
Comment déconnecter le lave-vaisselle
1 Débranchez le cordon électriq ue de la prise murale.
2 Déconnectez le couple unique de l’adaptateur.
REMARQUE : Lorsque le moteur s’arrête à la fin du rinçage final, le couple unique peut êtr e débranché et rangé.
11
Raccordement de l’eau froide
Connecteur du modèle II
Raccordez le tuyau d’alimentation en eau froide sur un connecteur ayant un filetage de 3/4 de pouce et vérifiez s’il est
solidement fixé.
Si les tuyaux d’eau sont neufs ou n’ont pas été utilisés pendant longtemps, laissez couler l’eau pour avoir la garantie qu’elle est
propre. Si vous ne prenez pas cette précaution, l’entrée de l’eau risque de se colmater et l’appareil de s’endommager.
Raccordement de l’eau chaude
L’alimentation en eau de l’appareil peut aussi être raccordée sur le circuit d’eau chaude domestique (système centralisé,
système de chauffage), à condition que la température ne dépasse pas 60C°C . Dans ce cas, la durée du cycle de lavage doit
être raccourcie d’environ 15 minutes et l’efficacité du lavage est légèrement réduite.
Vous devez effectuer le raccordement sur le circuit d’eau chaude en suivant la même procédure que po ur le raccordem ent sur
le circuit d’eau froide.
Mise en place de l’appareil
Placez l’appareil à l’endroit voulu. Le dos de l’appareil doit être appuyé au mur et les côtés contre les armoires ou les murs
adjacents. Le lave-vaisselle est équipé de tuyaux flexibles d’alimentation en eau et de vidange qui peuvent être placés du côté
droit ou du côté gauche afn de faciliter l’installation.
Mise à niveau de l’appareil
Lorsque l’appareil est mis en place, réglez les pieds (en les vissant ou en les dévissant) pour régler la
hauteur du lave-vaisselle et le mettre à niveau. Dans tous les cas, l’appareil ne doit jamais être incliné de
plus de 2’.
Raccordement du tuyau flexible de vidange
400 mm mini
Maksymalnie 1000mm
Introduisez le tuyau flexible de vidange dans un tuyau de vidange ayant 4
cm minimum de diamètre ou laissez-le se vider dans l’évier, en évitant
soigneusement de le plier ou de le déformer. Utilisez le support en
plastique spécial fourni avec l’appareil. L’évacuation et le tuyau doivent
1 000 mm maxi
se trouver à une hauteur de 400÷1 000 mm sans être plongés dans l’eau.
Comment vidanger le trop-plein d’eau dans les tuyaux flexible
à couple unique
Minimalnie 400mm
Si l’évier se trouve à 34 du sol ou davantage, le trop-plein d’eau des
tuyaux flexibles du couple unique ne peut pas être vidangé directement
dans l’évier. Il faut vidanger le trop-plein d’eau des tuyaux flexibles dans
un bac ou un récipient adéquat, se trouvant à l’extérieur de l’évier et plus
bas.
DIMENSIONS (mm)
450
850
580
1135
12
Avant d’appeler le service après-vente ...
Recherche des pannes
L’examen des tableaux des pages suivantes peut vous éviter d’appeler le service après-vente.
Problème Causes possibles Que faire
Le lave-vaisselle ne marche pas
La pompe de vidange ne s’arrête pas Débordement
Bruit
Emulsion dans la cuve
Fusible grillé ou disjoncteur
déclenché
L’alimentation électrique n’est pas
activée
La pression de l’eau est faible
Certains bruits sont normaux
Les ustensiles ne sont pas
correctement placés dans l es paniers
ou quelque petit objet est tombé dans
un panier
Le moteur ronfle
Erreur de détersif
Remplacez le fusible ou réarmez le
disjoncteur. Débranchez les autres
appareils partageant le même circuit
que le lave-vaisselle
Vérifiez si le lave-vaisselle est allumé
et si la porte est bien fermée.
Vérifiez si le cordon électrique es t
correctement branché sur la prise
murale.
Vérifiez si l’alimentation en eau est
correctement raccordée et si le
robinet d’eau est ouvert.
Le système est conçu pour détecter
les débordements. Lorsqu’il en
détecte un, il arrête la pompe de
circulation et active la pompe de
vidange.
Bruits produits par le déchiquetage
des résidus alimentaires ou par
l’ouverture de la coupelle de détersif.
Vérifiez si le chargement est
correctement placé dans le
lave-vaisselle.
Le lave-vaisselle n’a pas été utilisé
régulièrement. Si vous ne l’utilisez
pas souvent, n’oubliez pas de le
configurer pour qu’il se remplisse et
se vidange chaque semaine afin que
le joint étanche reste hu mide.
N’utilisez qu’un détersif spécial pour
lave-vaisselle afin d’éviter le risque
de formation de mousse.
Si cela se produit, ouvrez le
lave-vaisselle et laiss ez évaporer la
mousse.
Ajoutez 4 litres d’e a u froide dans la
cuve. Fermez et verrouillez le
lave-vaisselle puis vidangez l’eau en
faisant tourner doucement le cadran
jusqu’à la fin de la vidange. Répétez
en cas de besoin.
13
Débordement de l’agent de rinçage Essuyez toujours immédiatement les
débordements de l’agent de rinçage.
Intérieur de la cuve taché Vous avez utilisé un détersif
contenant un colorant
Les assiettes ne sont pas sèches
Les assiettes et les couverts ne sont
pas propres
Taches et pellicule sur les verres et les
couverts
Le distributeur de l’agent de rinçage
est vide
Erreur de programme
Les paniers ne sont pas chargés
correctement
1 Eau extrêmement calcaire
2 Température d’entrée de l’eau
faible
3 Lave-vaisselle surchargé
4 Chargement mal effectué
5 Détersif en poudre trop vieux ou
humide
6 Le distributeur de l’agent de rinçage
est vide
7 Mauvais dosage du détersif
Vérifiez si le détersif ne contient pas
de colorant.
Vérifiez si le distributeur de l’agent
de rinçage est plein.
Sélectionnez un programme plus fort
Vérifiez si l’action du distributeur de
l’agent de rinçage et des bras de
lavage n’est pas gênée par des plats
trop grands.
Pour éliminer les taches des verres :
1 Sortez du lave-vaissel le tous les
ustensiles métalliques.
2 N’ajoutez pas de détersif.
3 Choisissez le cycle le plus long.
4 Démarrez le lave-vaisse lle et
laissez-le marcher pendant environ
18÷22 minutes, il se trouve alors dans
la phase de lavage principale.
5 Ouvrez la porte et versez 2 tasses de
vinaigre de vin blanc dans le bas du
lave-vaisselle.
6 Refermez la porte et laissez le
lave-vaisselle concl u re le cycle. Si le
vinaigre ne suffit pas : Répétez les
mêmes opérations mais en ajoutant
1/4 de tasse (60 ml) de cristaux
d’acide citrique à la place du vinaigre.
14
Avant d’appeler le service après-vente ...
Problème Causes possibles Que faire
Opacité sur les verres Combinaison entre l’eau douce et
l’excès de détersif
Pellicule jaune ou brune à l’intérieur
Pellicule blanche à l’intérieur
Le couvercle de la coupelle de
détersif ne se verrouille pas
Il reste du détersif dans les coupelles
du distributeur
Vapeur d’eau Phénomène normal
Traces noires ou grises sur les
assiettes
Il reste de l’eau au fond de la cuve
Le lave-vaisselle a une fuite Le distributeur est trop plein et
Taches de café ou de thé
Les dépôts de fer dans l’eau peuvent
former une pellicule
Dépôts calcaires
Le cadran n’est pas sur la position
OFF
Des assiettes coincent les coupelles
de détersif
Les ustensiles en aluminium ont
frotté contre les assiettes
Cela est normal Une petite quantité d’eau propre
l’agent de rinçage se déverse
Utilisez moins de détersif si votre eau
est douce et sélectionnez un cycle
plus court pour laver les verres et les
obtenir propres.
utilisez une solution formée par 1/2
tasse d’eau de javel et 3 tasses d’eau
chaude pour éliminer les taches à la
main.
AVERTISSEMENT
A la fin du cycle attendez 20 minutes
pour laisser refroidir les éléments
chauffants avant de nettoyer
l’intérieur afin de ne pas vous brûler.
Demandez à un spécialiste du
traitement des eaux de poser un filtre
spécial.
Nettoyez l’intérieur à l’aide d’une
éponge humide imbibée de détersif en
portant des gants. N’utilisez jamais
de détersifs autres que ceux
spécialement étudiés pour les
lave-vaisselles afin d’éviter la
formation de mousse.
Placez le cadran sur la position OFF
et faites glisser le loquet de la porte
vers la gauche.
Chargez à nouveau correctement la
vaisselle.
De la vapeur d’eau sort à travers la
bouche d’aération près du loquet de la
porte pendant le séchage et la vidange
de l’eau.
Utilisez un nettoyant légèrement
abrasif pour éliminer ces traces
autour de la bouche de sortie, au fond
et à l’arrière de la cuve, permet de
lubrifier le joint étanche.
Evitez de trop remplir le distributeur
de l’agent de rinçage. Les
débordements de l’agent de rinçage
provoquent la formation de mousse et
peuvent causer un débordement.
Essuyez les débordements avec un
chiffon humide.
Le lave-vaisselle n’est pas à plat Vérifiez si le lave-v aisselle est bien à
plat.
15
CODES D’ERREUR
Codes Sens Causes possibles
El Temps d’entrée plus long Le robinet n’est pas ouvert
E2 Temps de vidange plus long Le tuyau de vidange est placé trop haut.
Temps de chauffage plus long
E3
E4 Trop plein. Arrivée d’eau trop importante. .
E5
AVERTISSEMENT!
En cas de débordement, co upez l’alimentation en eau avant d’ a ppeler le service après-vente. Si le bac
situé au fond du lave-vaisselle contient de l’eau, à la suite d’un débordement ou d’une petite fuite,
videz-le avant de redémarrer le lave-vaisselle.
mais la température requise n’est
pas atteinte
Panne du capteur de température Capteur de température ouvert, court-circuité
Dysfonctionnement du capteur de température
ou de l’élément chauffant.
ou cassé
16
Loading...
