ARMADIO ........................................................................................................da pag.1 a pag.3
IT
FRIDGE ........................................................................................................... page 4 to page 6
REFRIGERATEUR ................................................................................................... pages 7 à 9
KÜHLSCHRANK ....................................................................................... Seite 10 bis Seite 12
FRIGORÍFICO ..............................................................................................de pág.13 a pág.15
FRIGORÍFICO .................................................................................................da pág. 16 à pág.18
ΨΥΓΕΙΟ ............................................................................................... αό σελ. 19 έως σελ. 21
LODÓWKA ................................................................................................. od str. 22 do str. 24
CHLADNIČKA ................................................................................ od strany 25 do strany 27
KOELKAST ..................................................................................................pag. 28 t/m pag. 30
JÄÄKAAPPI
............................................................................................................... sivut 31-33
KJØLESKAP ............................................................................................ fra side 34 til side 36
KYLSKÅP ..... ....................................................................................... från sida 37 till sida 39
GB
FR
DE
ES
PT
EL
PL
CZ
NL
FI
NO
SV
KØLESKAB .......................................................................................................fra s. 40 til s.42
DA
1
ARMADIO
SCATOLA COMANDI
Per poter accendere è modificare la temperatura del frigorifero è
necessario agire sulla manopola della scatola termostato.
La scatola termostato è collocata all’interno del frigorifero in alto a
destra.
L’apparecchio è spento se la manopola è sulla posizione “0”.
Le posizioni consigliate sono 2-3.
CONGELAZIONE
Questo prodotto è dotato di sezione nella parte superiore
del prodotto (vedi guida rapida). Per una corretta congelazione
bisogneràvattendere 24 ore dopo l’inserimento dei cibi nella cella.
N.B. Per assere certi che la porta freezer sia corretamente chiusa,
verificare che l’indiactore colorato di apertura porta non sia visible.
LO SBRINAMENTO
Importante: In presenza di temperatura
ambiente molto calda, l’apparecchio potrebbe
funzionare in continuo, con conseguente
formazione anomala di brina sulla parete
di fondo della cella frigo. In questi casi è
necessario ruotare la manopola frigo su
numeri più bassi
Lo sbrinamento della cella frigo avviene automaticamente durante le
pause del compressore
La presenza di un lieve strato di brina o di gocce d’ acqua durante
il funzionamento è da considerarsi normale
E’ importante mantenere sempre pulito il condotto di scarico ed
evitare di porre i cibi a contatto con la parete della cella
NB. In questa posizione è possibile trovare la targa matricola,
contenente i dati da comunicare all’Assistenza Tecnica
qualora si verificasse un guasto.
1 IT
INVERSIONE DEL SENSO DI APERTURA DELLE PORTE
Per invertire il senso di apertura delle porte seguire le indicazioni in relazione al tipo di testata e di cerniera di cui il vostro prodotto è costituito.
A
Riportare l‘apparecchio in posizione verticale e attendere 2 ore prima di rimetterlo in funzione
Sdraiare o inclinare di 45° il frigorifero, per facilitare
B
le operazioni nella parte inferiore dello stesso
Togliere la cerniera inferiore destra svitando le viti, il
perno e le rondelle, quindi togliere la porta inferiore
Svitare la cerniera superiore destra ed invertire la
posizione del perno, quindi rimontarla sul lato sinistro
Rimuovere il tappo sulla parte sinistra e inserirlo
sulla parte destra delle testatine centrali e
inferiore.
Rimuovere lo zoccolo inferiore, estraendo i 3
tappini protettivi e allentando le apposite viti
Incidere e rompere l'asola sinistra del cruscotto
nella zona dell'impronta
Se il cruscotto è di altro tipo, rompere la
membrana, inserire il perno e avvitare la cerniera
sul lato sinistro del cruscotto
1) rompere la
membrana
2) Inserire il perno
Avvitare il cruscotto e rimontare l’etichetta
estetica. Riportare l’apparecchio in posizione
verticale ed attendere 2 ore prima di rimetterlo in
funzione
Forare lo zoccolo nella zona dell’impronta sinistra
In presenza di questa tipologia di cruscotto, asportare
l’etichetta e svitare le viti, quindi estrarre parzialmente
il cruscotto.
Inserire il perno della cerniera e il distanziale
nella testata. Rimontare le cerniere e le porte
operando dal basso verso l’alto
Per effettuare la reversibilità delle maniglie:
Togliere i tappini estetici sul lato destro delle
porte
Svitare le maniglie dal lato sinistro e rimontarle
sul lato destro del prodotto.
Posizionare i tappini sul lato sinistro.
Riportare l‘apparecchio in posizione verticale e attendere 2 ore prima di rimetterlo in funzione
2 IT
3 IT
FRIDGE
CONTROL PANEL
In order to access and adjust the temperature of the fridge it is necessary
to turn the knob on the control panel.
The thermostat box is located inside the fridge on the top right handside.
The appliance is turned off when the knob is set to “0”.
We recommend you set the temperature to 2 or 3.
FREEZING
The upper part of the appliance is a freezer compartment (see
User‘s quick guide). Foods must remain in this compartment for 24 hours
to be frozen properly.
N.B. If the freezer door is closed properly, the coloured door light will
not be visible.
DEFROSTING
Important: If the room temperature is very
warm, the appliance may work continuously
and a layer of frost will deposit on the back
of the fridge compartment. In this case it is
necessary to turn the knob to lower settings
The fridge compartment is automatically defrosted when the compressor
is not working
VISIBLE INDICATOR: OPEN
NON-VISIBLE INDICATOR: CLOSED
A small amount of frost or drops of water on the back of the fridge
compartment when the fridge is working is normal
Make sure the water outlet is always clean. Make sure foods do
not touch the back or sides of the fridge compartment
NB. This is the rating plate. If you need to contact our Service
Department in the event of faults, remember to give them the
information on the plate.
4 GB
REVERSING THE OPENING OF THE DOORS
In order to reverse the opening of the doors, follow the indications in relation to the insert and hinge type your product is made up of.
A
Place the appliance on the floor or at a 45° angle,
as it is necessary to work on the bottom of the
appliance.
Remove the lower plinth by pulling out the 3
protective plugs and by loosening the screws.
Drill the plinth on the marked left hand-side area.
Take off the bottom right-hand hinge by removing
the screws, pin and washers, then remove the
lower door.
Mark and break the left-hand slot on the panel, in
the insert area.
Fit the panel, and secure with the screws and
caps.
B
Place the appliance on the floor or at a 45° angle,
as it is necessary to work on the bottom of the
appliance.
Remove the caps (A) and (B), loosen the screws
and partially remove the panel.
Flip the top left-hand hinge found in the
accessories kit.
To reverse the handles: remove the outer caps
from the right-hand side of the doors.
Put the appliance in an upright position and wait two hours before turning it on.
Remove the lower plinth by pulling out the
3 protective plugs and by loosening the screws.
Unscrew the right hinge.
Remount the hinges and doors working from
bottom to top,
Unscrew the handles from the left-hand side and
move them to the right-hand side, then position
the outer caps on the left-hand side of the doors.
Mark and break the plinth on the marked left
hand-side area.
Take off the bottom right-hand hinge by removing
the screws, pin and washers, then remove the
lower door.
Remove the screws from the top right hinge and
invert the position of the pin, then reassemble it on
the left-hand side.
Remove the plug on the left-hand side and insert
it on the right-hand side of the central and lower
inserts. Invert the bushing in the lower insert.
bushing
plug
Unscrew the handles from the left-hand side and
remount them on the right-hand side of the product.
Place the plugs on the left-hand side.
Mark and break the left-hand slot on the panel, in
the insert area.
With another panel type, break the plastic
membrane and screw the hinge on the left-hand
side of the panel.
1) break the
plastic membrane
2) Insert the pin
Screw the panel back on and place the outer
label back on. Put the appliance in the upright
position and wait two hours before turning it on.
With this panel type, remove the label and screws,
then partially remove the panel.
Insert the pin in the hinge and the spacer in the
insert. Reassemble the hinges and doors
working from bottom to top.
spacer
To reverse the handles: remove the outer caps
from the right-hand side of the doors.
Put the appliance in an upright position and wait two hours before turning it on.
5 GB

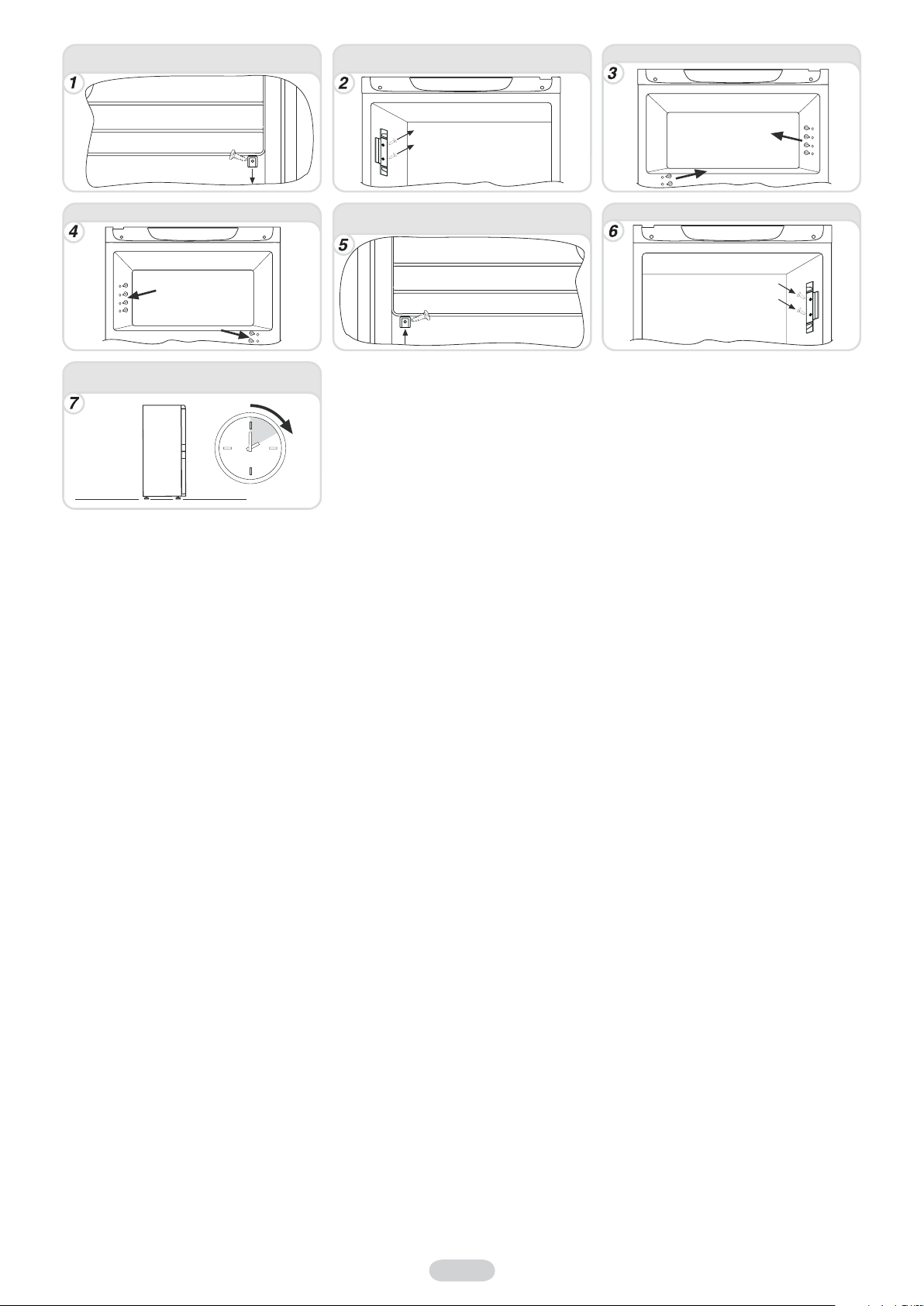

In order to reverse the opening of doors,
disassemble the hinge at the bottom right
Unscrew the hook located on the left side of the
compartment
Remove the outer caps as shown in the figure
Insert the caps as shown in the figure
Turn the appliance back in vertical position and wait
2 hours before operating it
2 hours
Position the door and the hinge first, then screw the
latter to the product
Screw the hook on the right side of the compartment
6 GB
