CANDY CMB 955X User Manual [nl]

CROATIAN

UPUTE ZA UGRADNJU I UPORABU

CZECH

NÁVOD K POUŽITÍ A INSTALACI

ENGLISH

INSTALLATION AND USER’S MANUAL

FRENCH

NOTICE D’INSTALLATION ET D’UTILISATION

BEDIENUNGS- &
INSTALLATIONSANLEITUNG

GREEK

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

ITALIAN

MANUALE D’ISTRUZIONE

POLISH

INSTRUKCJA OBSŁUGI I MONTAŻU

PORTOGUESE

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

ROMANIAN

MANUAL DE UTILIZARE SI INSTALARE

SLOVENIAN

NAVODILA ZA PRIKLJUČITEV IN UPORABO

SPANISH

INSTALACIÓN Y MANUAL DEL USUARIO

DUTCH

GEBRUIKSAANWIJZING

GERMAN

1

U

PUTE

ZA UGRADNJU I UPORABU

SADRŽAJ

UVOD 2
SIGURNOSNE NAPOMENE
UGRADNJA (NA ZID/VANJSKA VENTILACIJA)
UGRADNJA (UNUTARNJA VENTILACIJA)
OPIS DIJELOVA
RUKOVANJE

ČIŠĆENJE I ODRŽAVANJE

UKLANJANJE MANJIH PROBLEMA U RADU

TEHNIČKI PODACI

SUKLADNOST S DIREKTIVAMA
ZAŠTITA OKOLIŠA

2
5
9
10
11
10
11
12
12
12

2

UVOD

Zahvaljujemo na odabiru Candy kuhinjske nape.

Ovaj priručnik osmišljen je kako bi Vam bile pružene sve potrebne
upute koje se odnose na ugradnju, uporabu i održavanje uređaja.
Da uređaj koristite ispr avno i sigurno, prije ugradnje i uporabe pažljivo pročitajte
ove upute. Za izradu ove moderno dizajnirane kuhinjske nape korišteni su

materijali visoke kvalitete. Napa je opremljena snažnim elektro-motorom i

centrifugalnim ventilatorom koji omogućuju veliku usisnu snagu uz nisku razinu
buke kao i filterom za masnoću. Ugradnja uređaja je vrlo jednostavna.

SIGURNOSNE NAPOMENE



Nemojte dozvoliti da djeca diraju ili upravljaju s uređajem.



Kuhinjska napa namijenjena je isključivo za korištenje u domaćinstvu,

nije prikladna za korištenje uz roštilj, korištenje u pečenjarama ili za
drugu komercijalnu svrhu.



Da napa uvijek pruža dobar radni učinak, sam uređaj i filter

potrebno je redovito čistiti.



Čistite i održavajte kuhinjsku napu prema uputama u ovom priručniku

kako bi izbjegli opasnost od požara.



Budite oprezni kada pečete hranu na plinskom uređaju.



Osigurajte u kuhinji dobru ventilaciju (izmj enu zraka).



Prije spajanja uređaja na električnu mrežu provjerite da električni

kabel nije oštećen. Oštećeni električni kabel mora zamijeniti isključivo

kvalificirana osoba.



odgovarajuću ventilaciju, posebno ako se koristi u isto vrijeme kada i
uređaj za kuhanje na plin ili drugi neelektrični energent.

3

U prostoriji gdje je ugrađena kuhinjska napa potrebno je osigurati



Dim i pare koje ispušta kuhinjska napa ne smiju biti odvođeni u

odvode koji se koriste za plinske i druge neelektrične uređaje.



Potrebno je poštivati sve standarde i pravila u vezi ventilacije.

 Ovaj uređaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim

fizičkim, osjetilnim ili mentalnim sposobnostima te osobe bez iskustva i

znanja, osim ako ih koriste uz nadzor osobe odgovorne za njihovu
sigurnost ili od iste osobe dobiju pravilne upute za korištenje uređaja



Pazite na djecu i osigurajte da se ne igraju s uređajem.



Ne flambirajte hranu ispod kuhinjske nape.



Kuhinjska napa nije namijenjena za ugradnju iznad ploče za kuhanje s
više od četiri grijaća elementa.

UPOZORENJE: opasnost od električnog udara



Kuhinjska napa mora biti spojena na ispravno uzemljenu

električnu instalaciju. Ako niste sigurni u ispravnost uzemljenja,
potražite savjet kvalificiranog stručnjaka.



Nepoštivanje ovih uputa može razultirati smrću, električnim

udarom ili požarom.

4

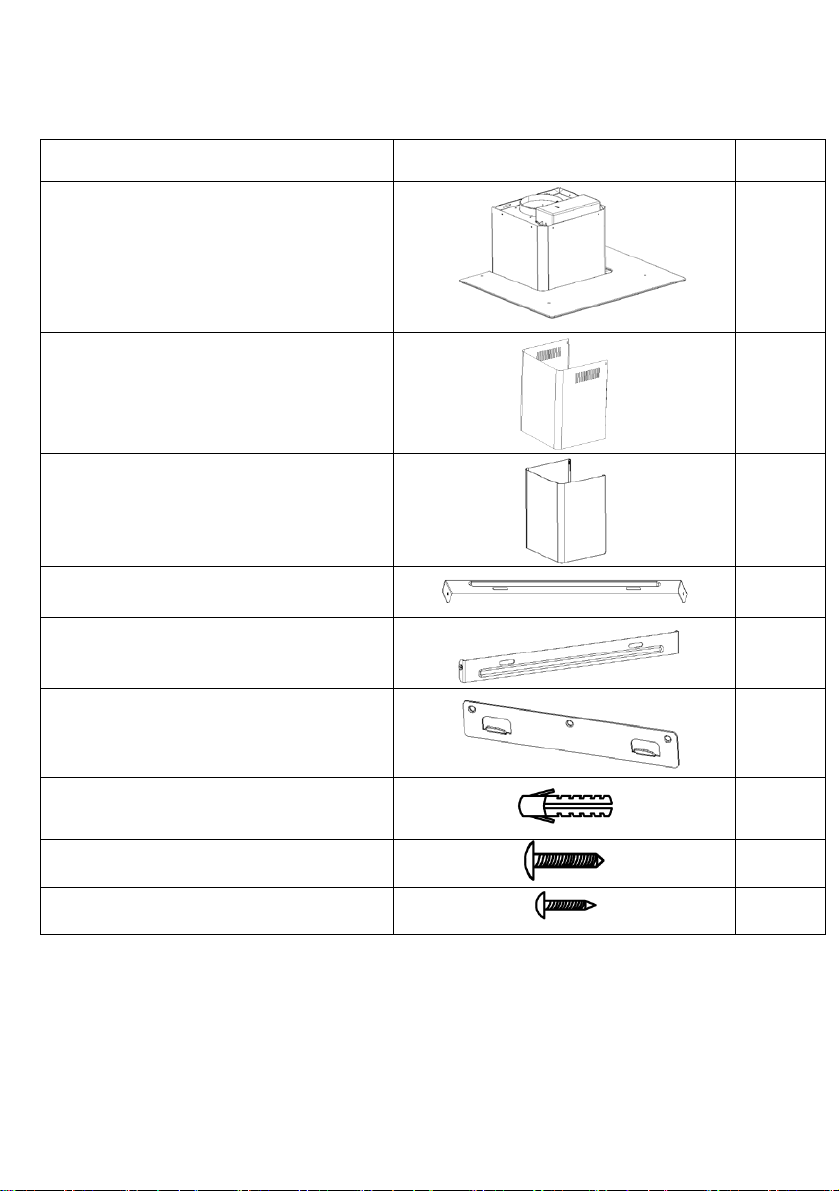

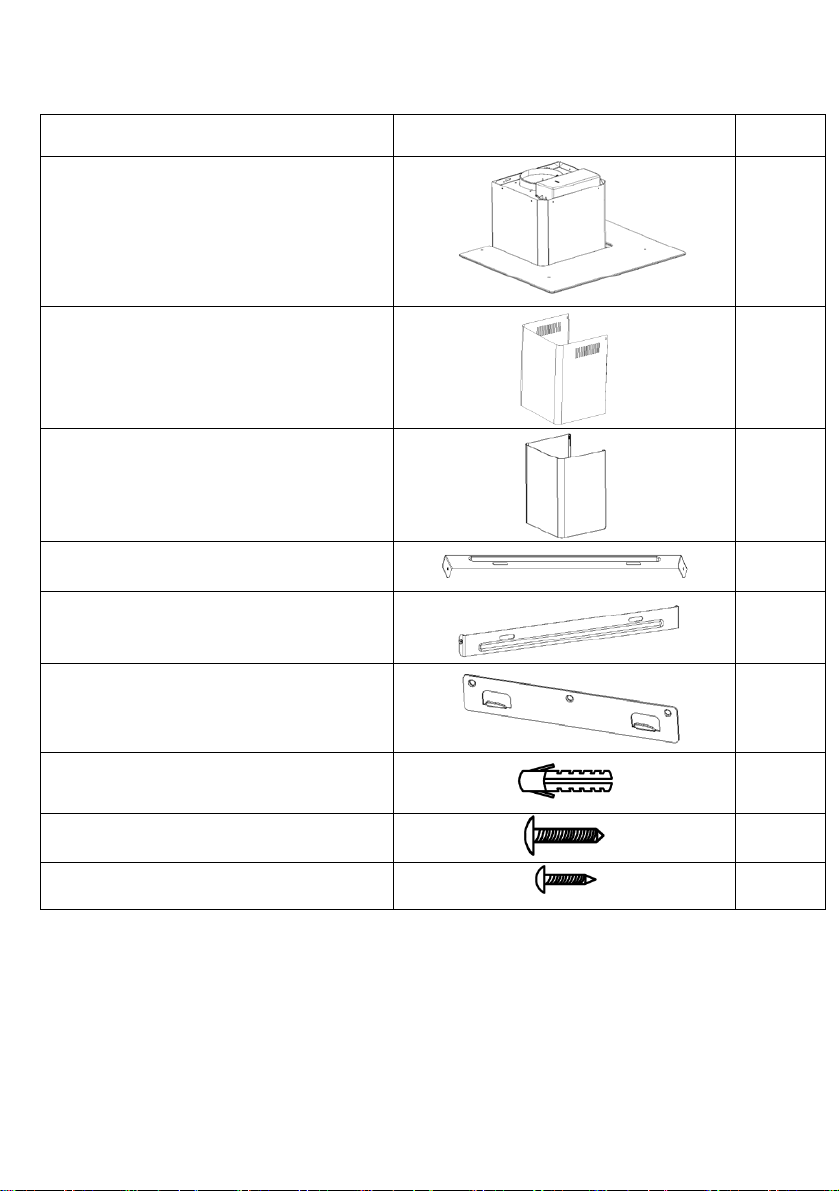

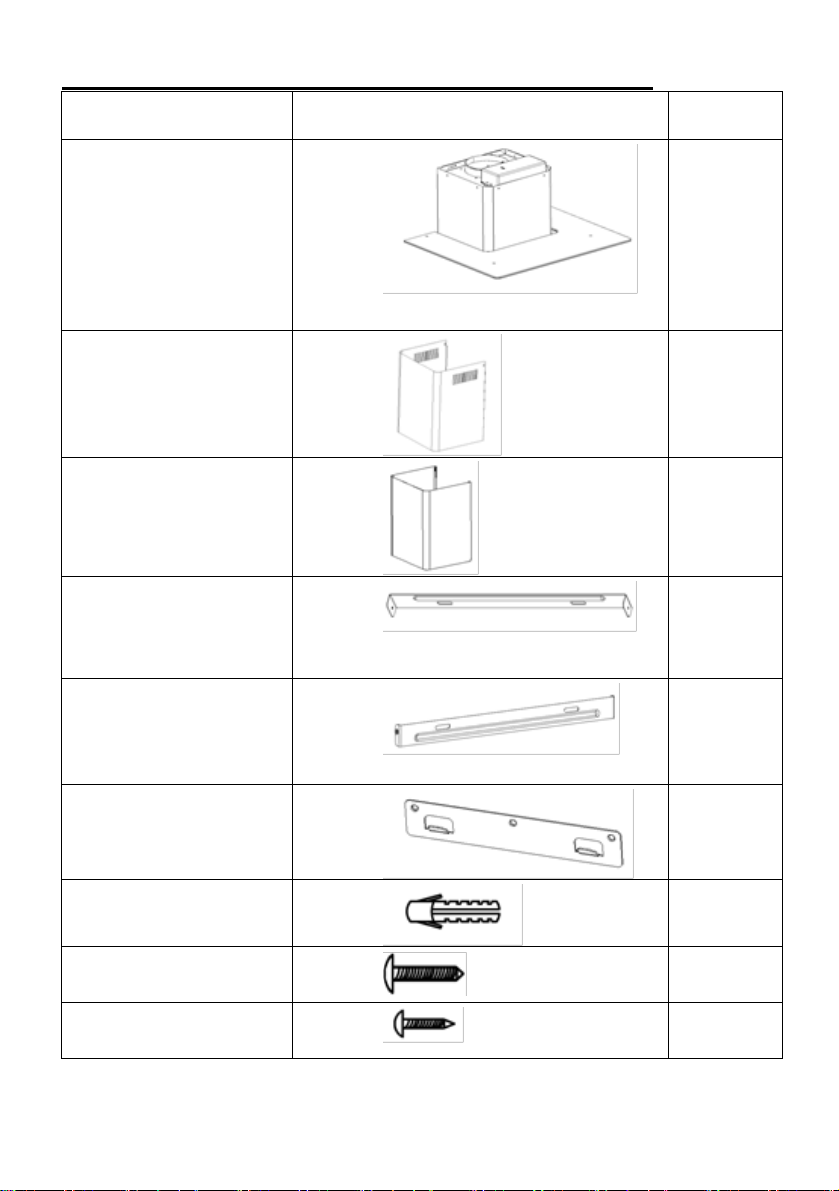

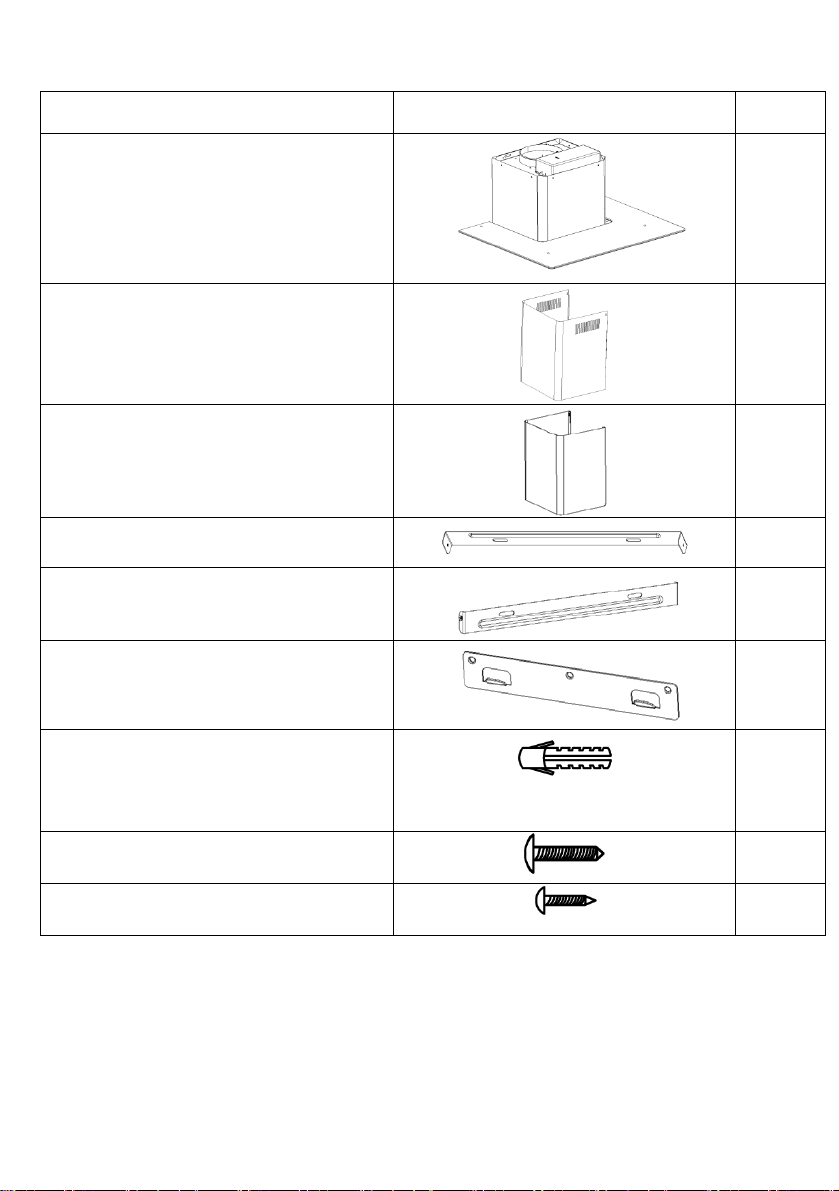

Standardni dijelovi za ugradnju

opis

slika

kom.

tijelo nape

1

unutarnji plašt

1

nosač plašteva

1

element za spajanje plašteva

1

nosač nape

1

vijci

9

vijci

4.0×8 mm

2

vanjski plašt

"tiple" Ø 8x60

bijele boje

4.0×30 mm

1

9

5

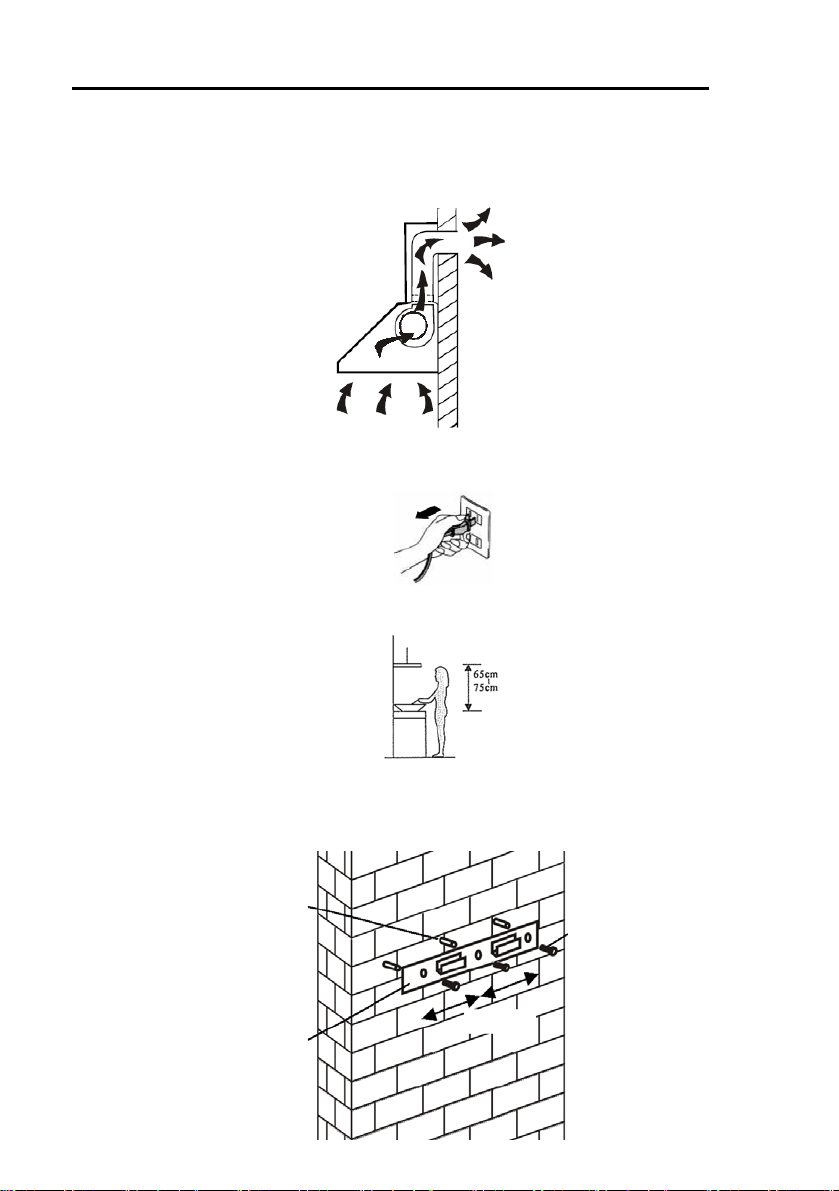

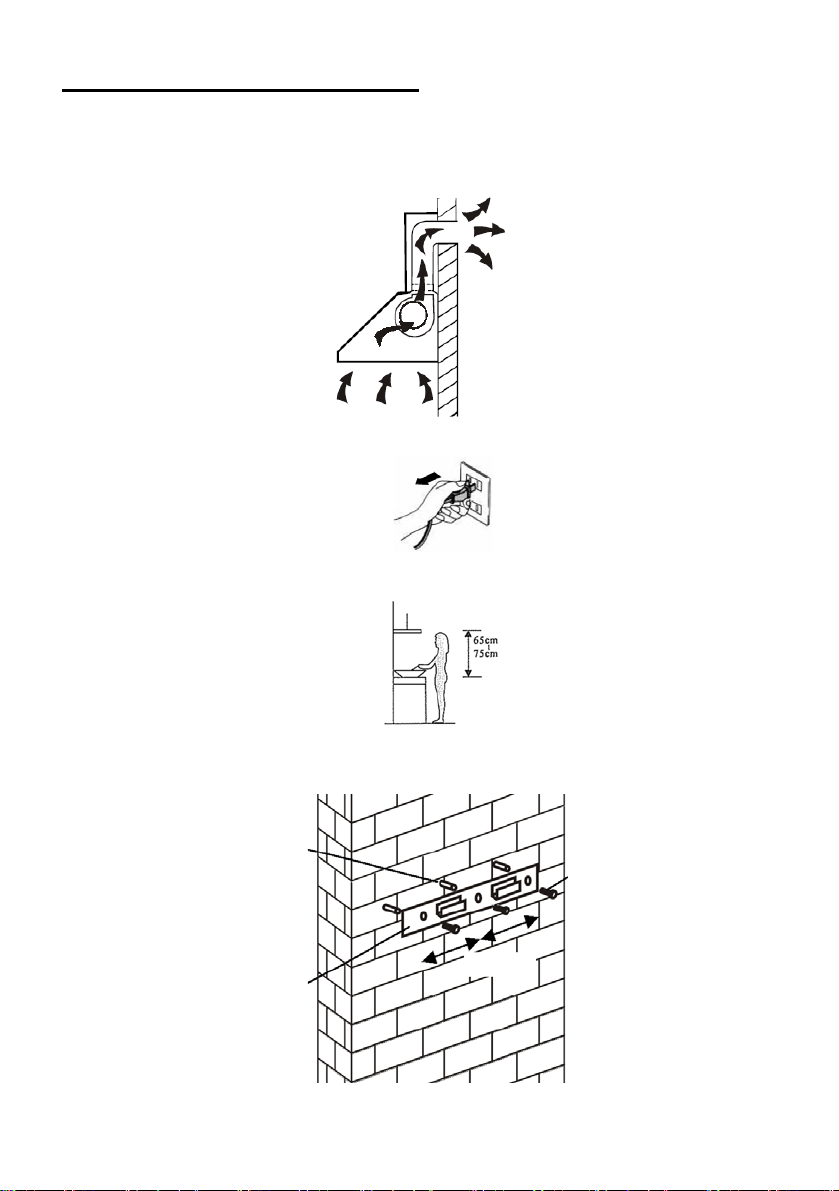

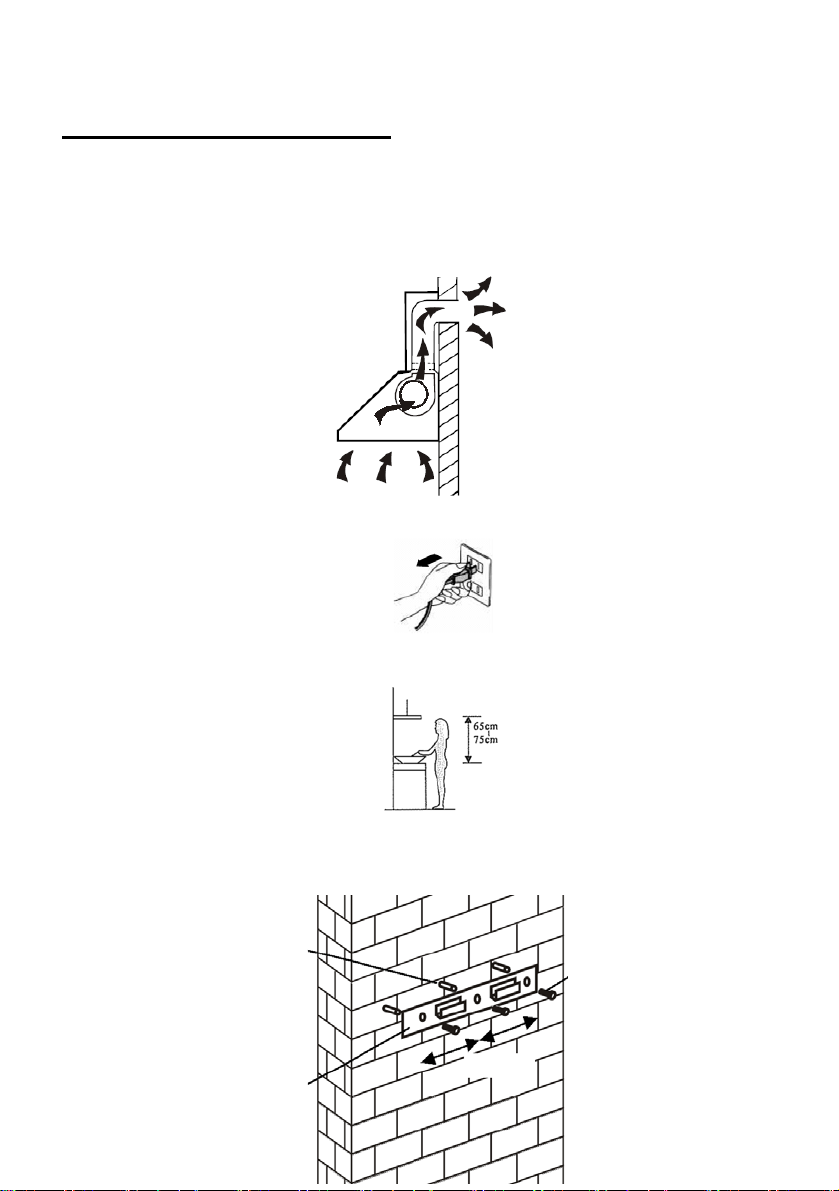

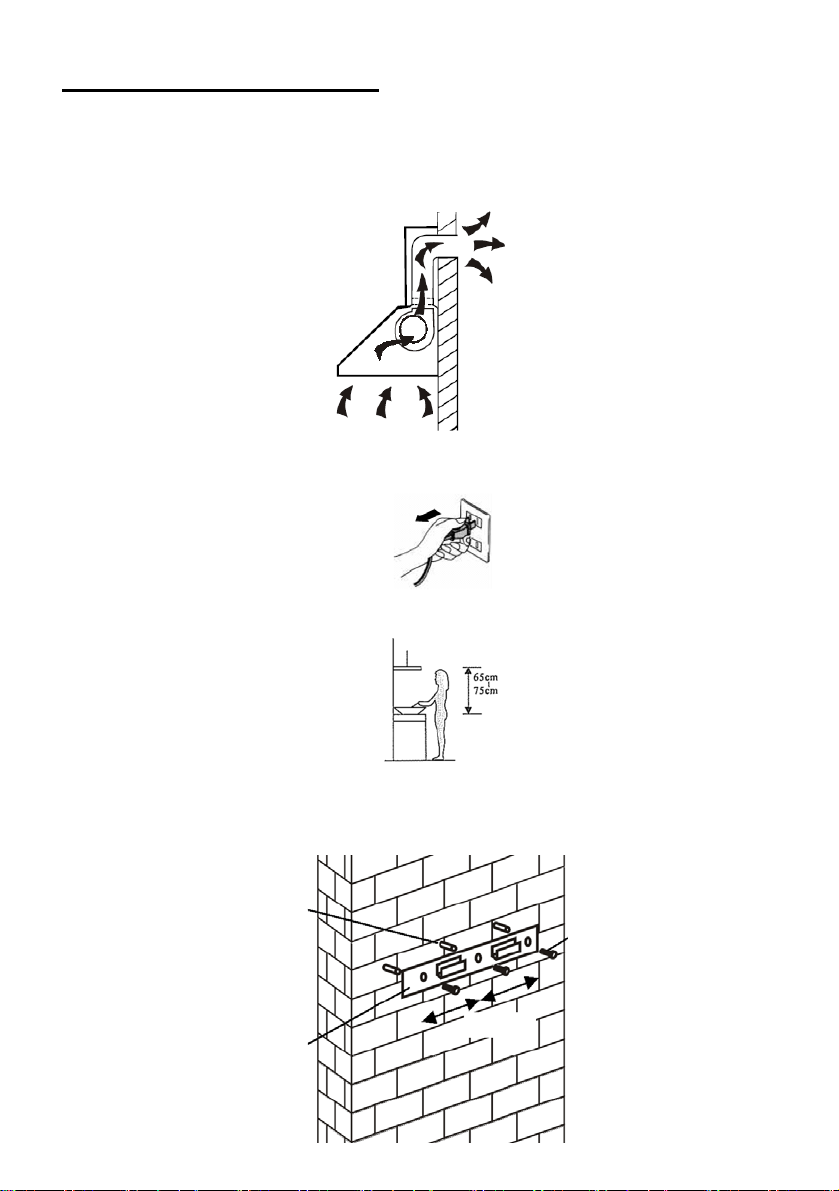

UGRADNJA (ugradnja na zid/vanjska ventilacija)

Ako imate osiguran odvod prema van, kuhinjsku napu možete spojiti kako je
prikazano na donjoj slici i to pomoću ispušne cijevi (emajlirane, aluminijske,
savitljive ili od drugog nezapaljivog materijala) unutarnjeg promjera od 150 mm.

1. Prije ugradnje, isključite uređaj i odspojite iz električne mreže.

2. Za najbolji radni učinak,kuhinjska napa treba biti postavljena
na visini 65

~75 cm iznad štednjaka/ploče za kuhanje.

3. Izbušite u zidu 3 rupice od 8 mm za ugradnju nosača nape. Učvrstite
nosač nape na zid pomoću isporučenih "tipli" i vijaka.

"tipla"

zidni nosač

6

107.5mm

vijci (4mm x 30mm)

4. Podignite napu i objesite je na zidni nosač pomoću kuke.

kuka

zidni
nosač

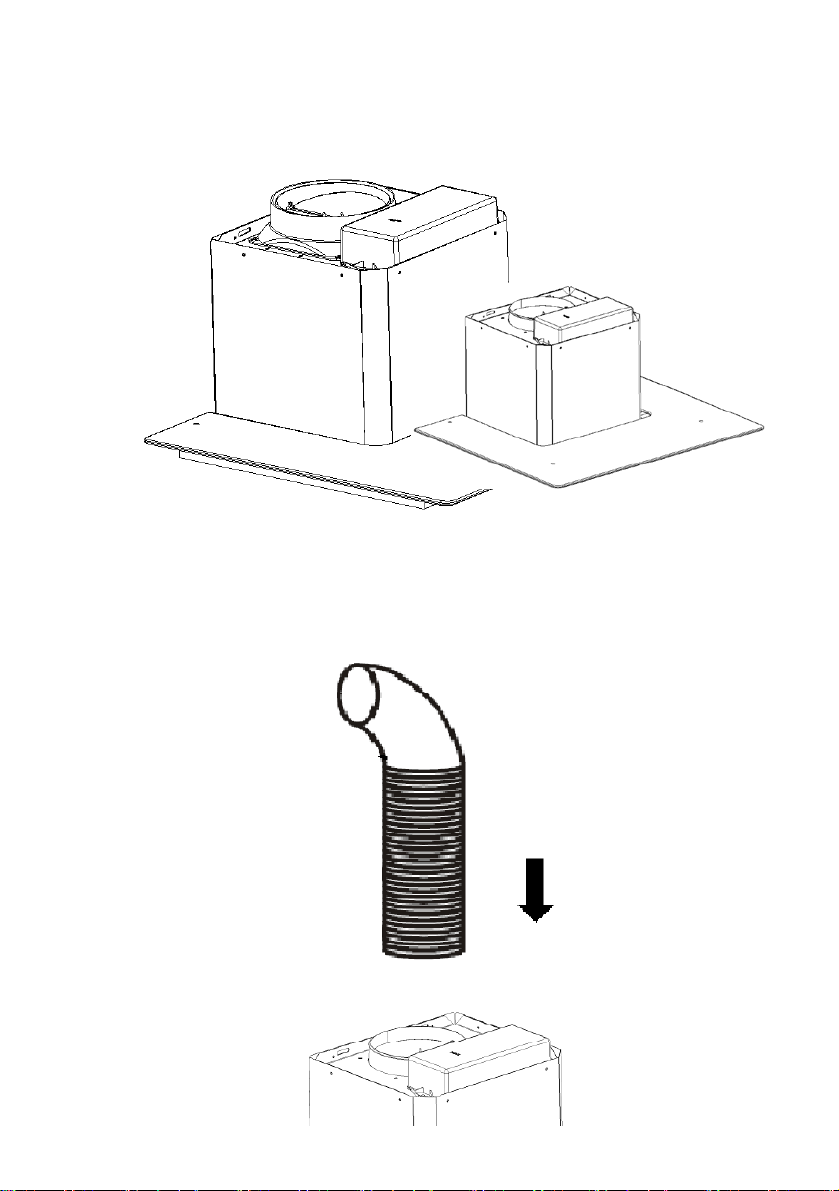

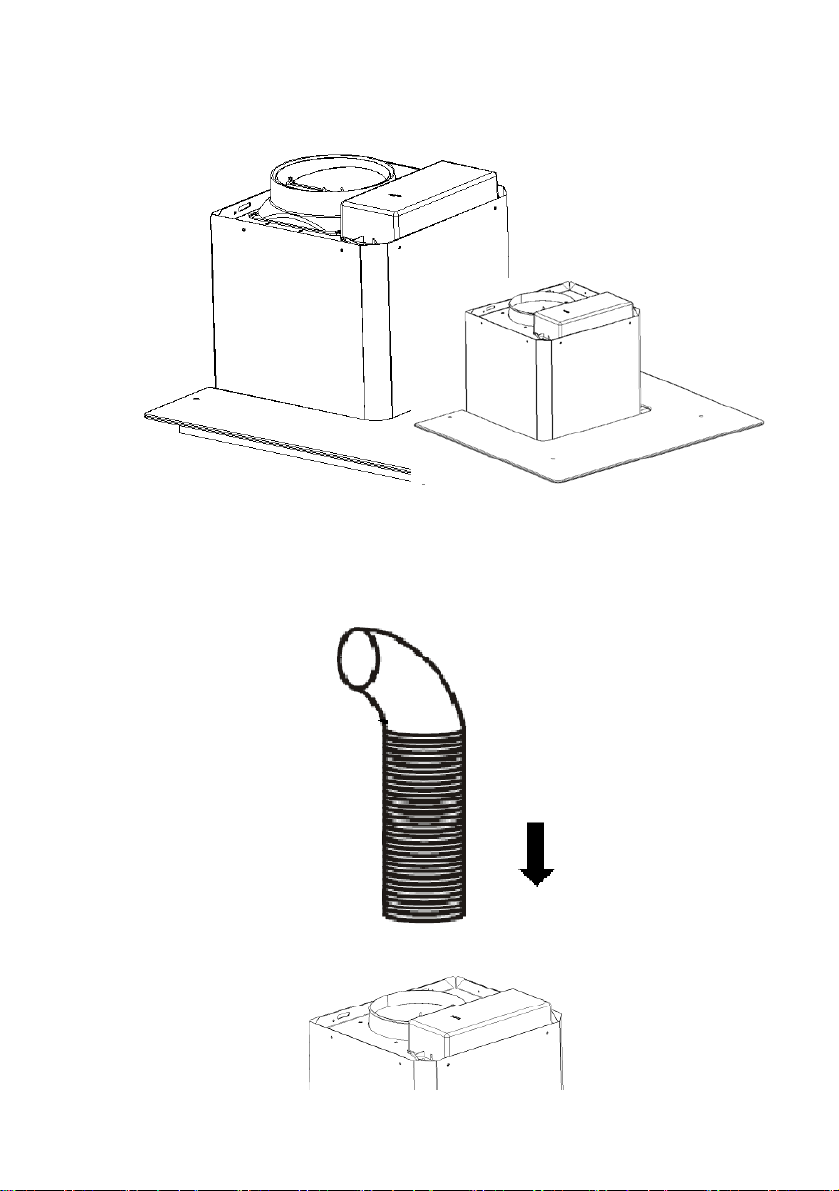

5. Učvrstite nepovratni ventil na otvor za izlaz zraka na napi. Zatim,
spojite ispušnu cijev na nepovratni ventil kako je prikazano na donjoj
slici.

ispušna cijev

kuhinjska napa

7

6.

i. Postavite stakleni dio u odgovarajući položaj u podnožju

kuhinjske nape.

ii. Učvrstite s 4 vijka i brtvama. Da se izbjegne pucanje

stakla, ne stežite vijke previše čvrsto.

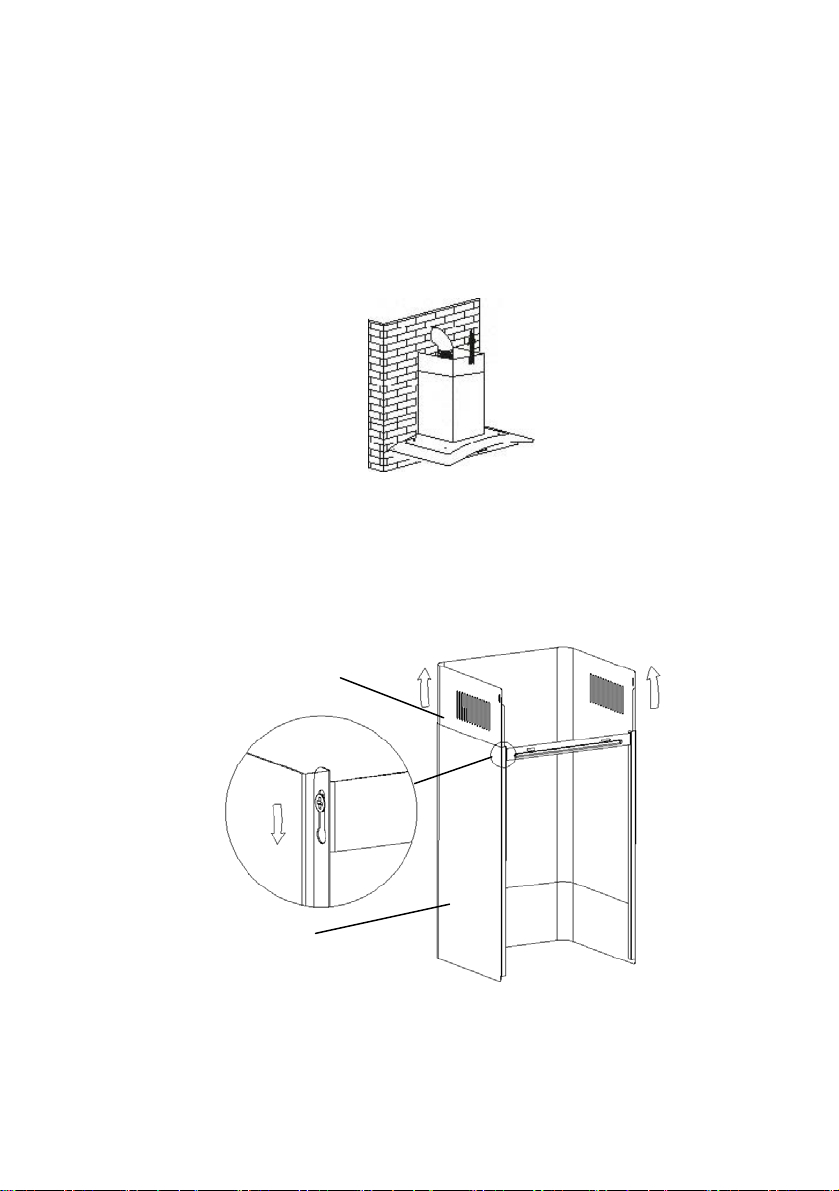

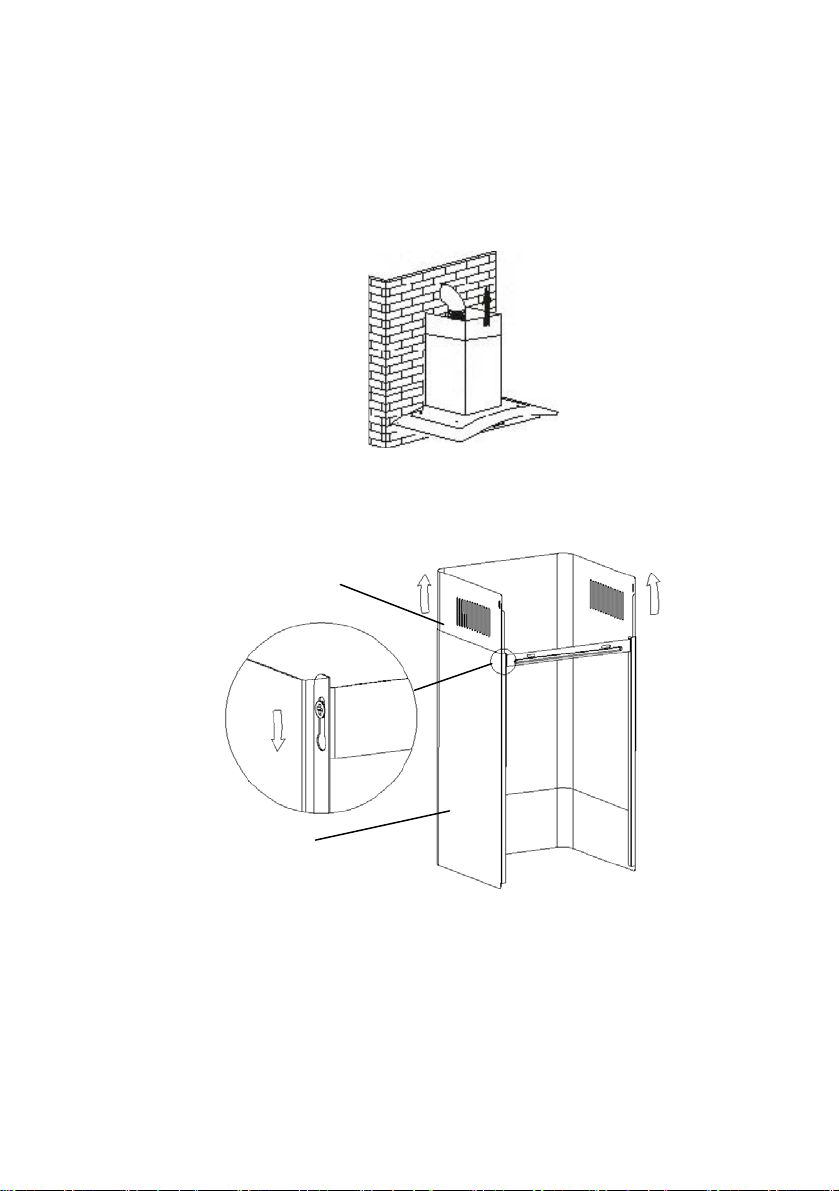

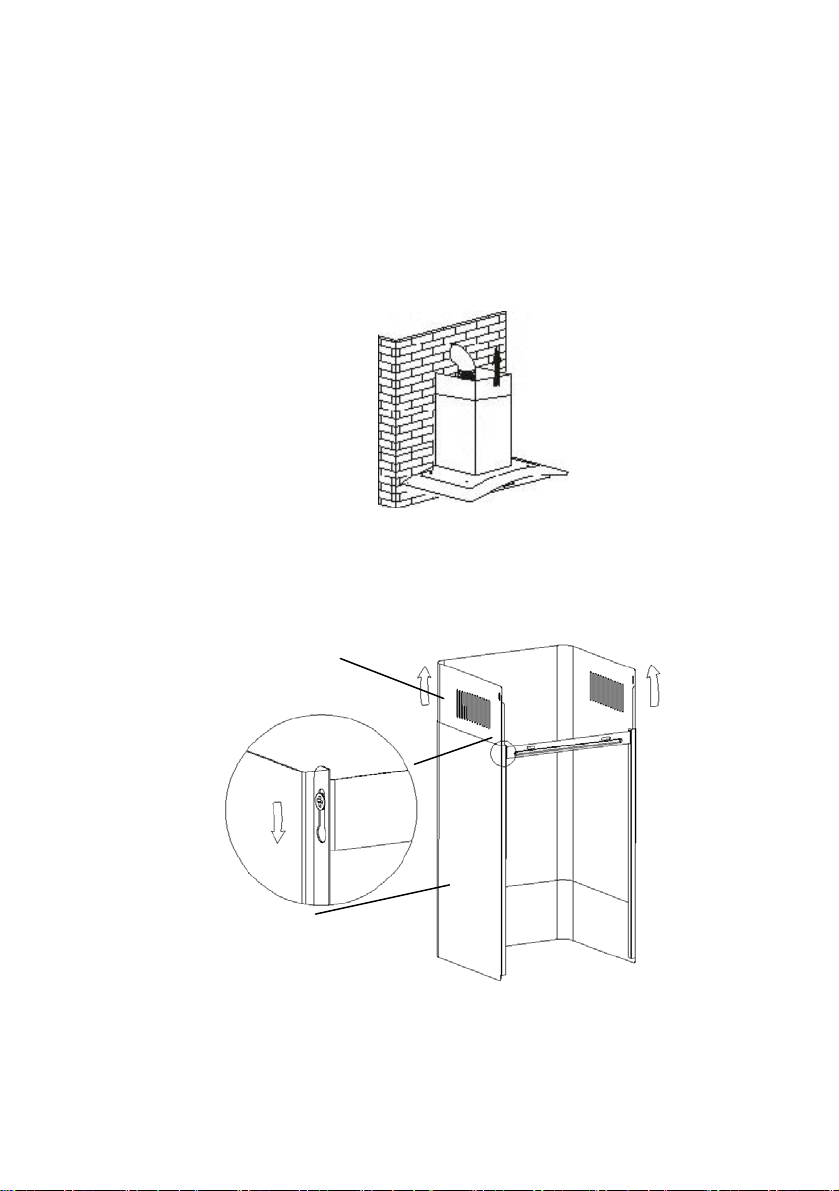

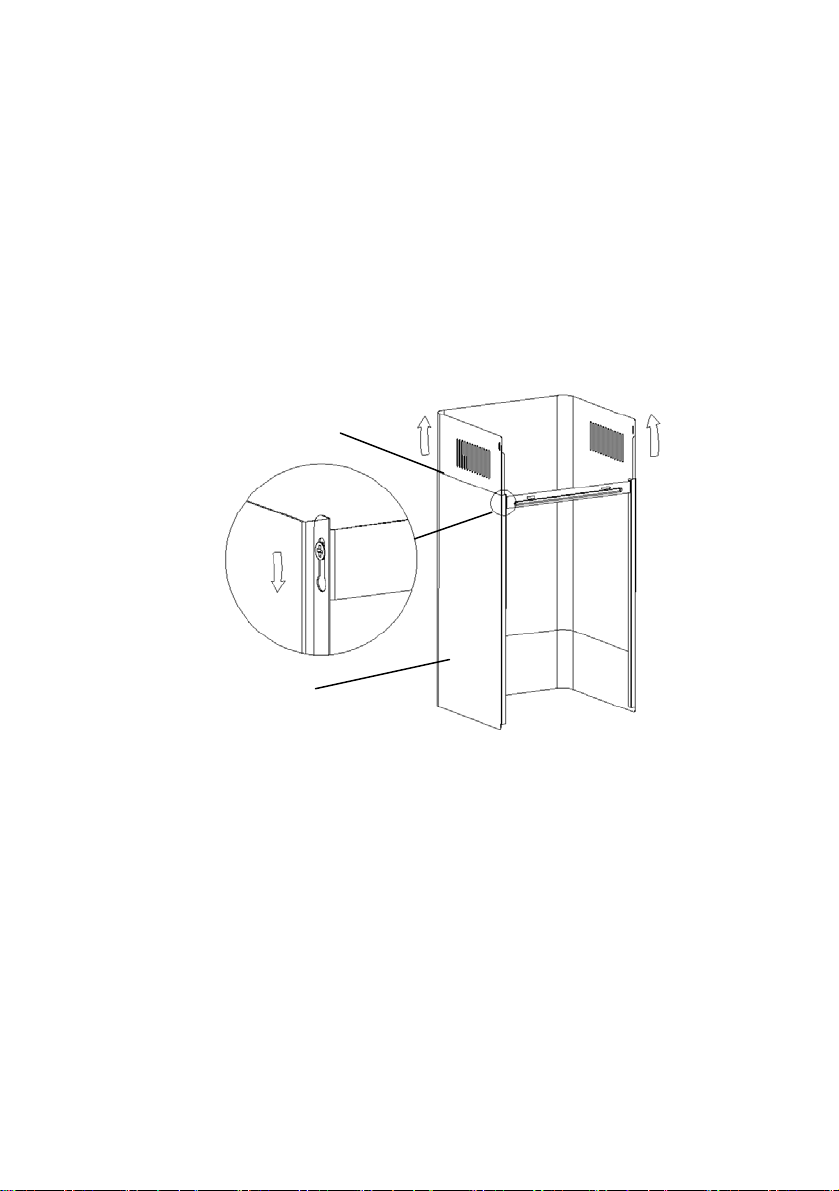

i. Postavite unutarnji plašt nape u vanjski plašt nape. Zatim

klizno povucite unutarnji plašt prema gore i podesite na potre bnu
visinu.

ii. Nakon što se postigli potrebnu visinu, učvrstite unutarnji i
vanjski plašt zajedno pomoću priloženog elementa za spajanje.

vanjski plašt

element

za spajanje
plašteva

unutarnji plašt

8

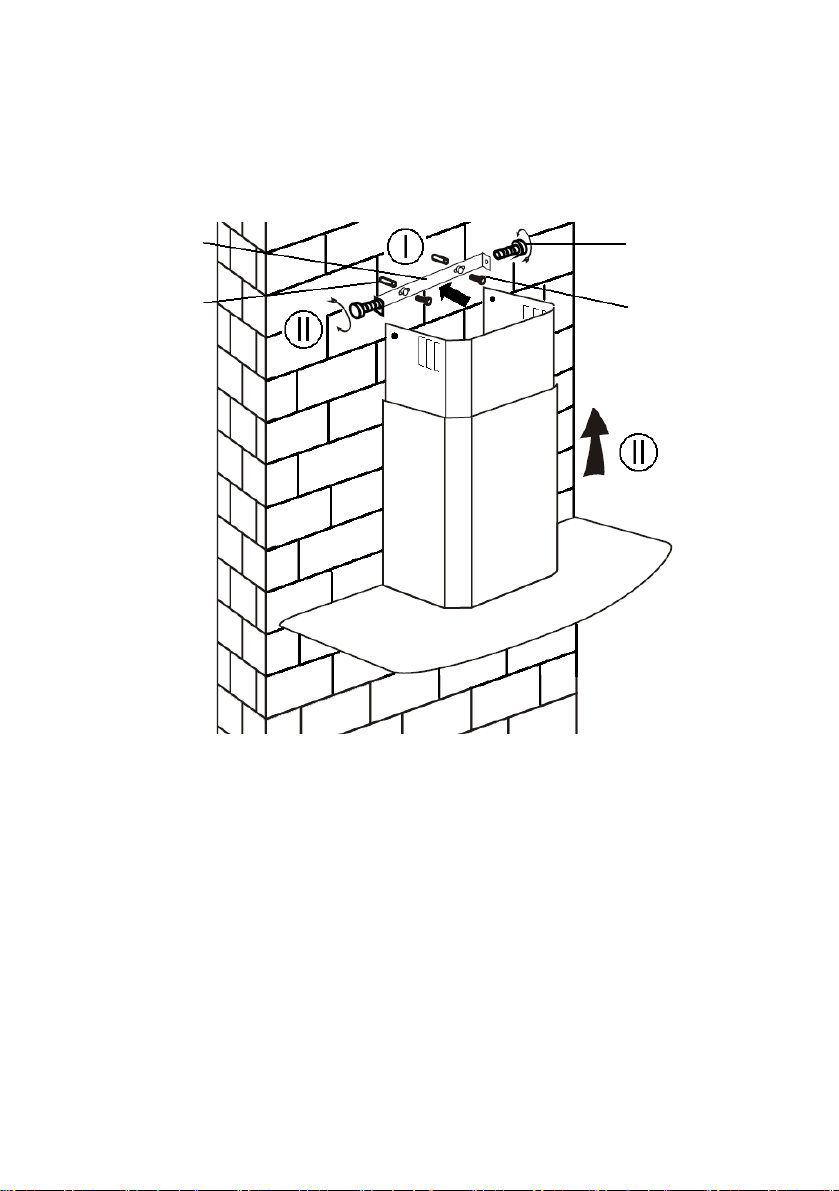

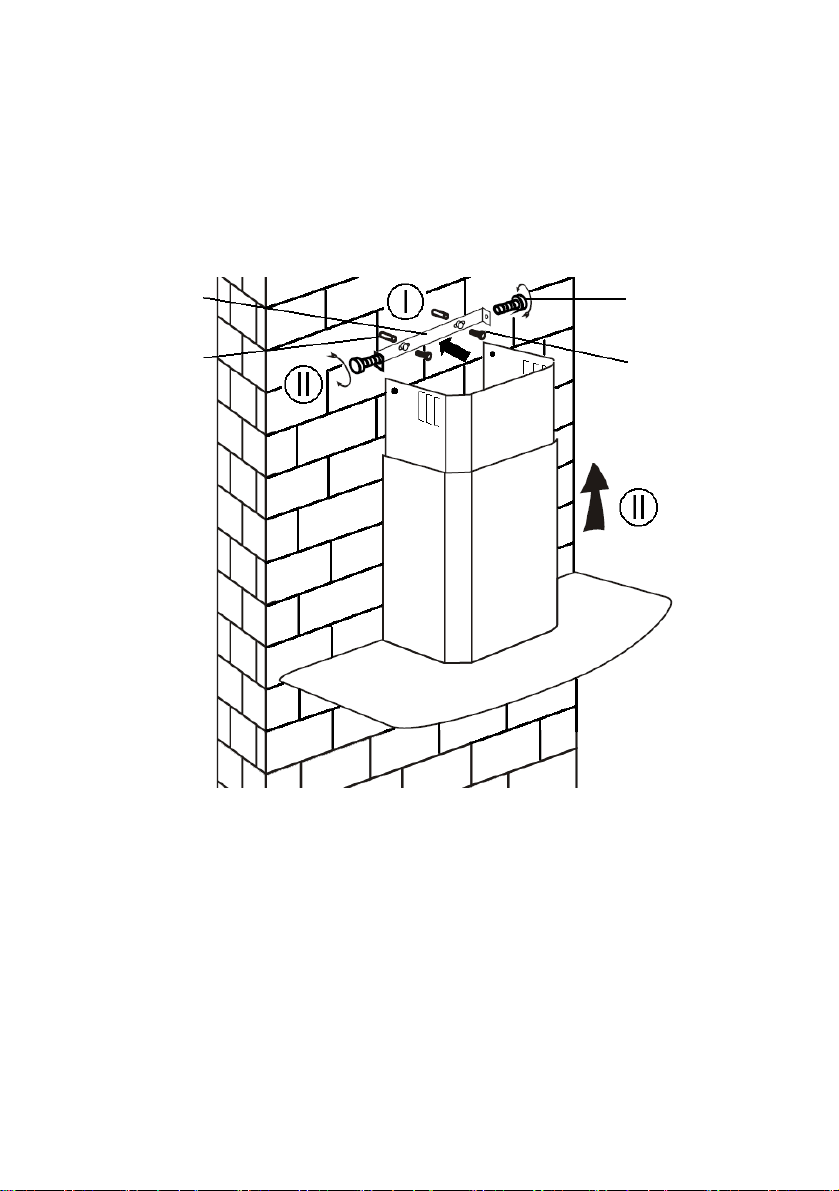

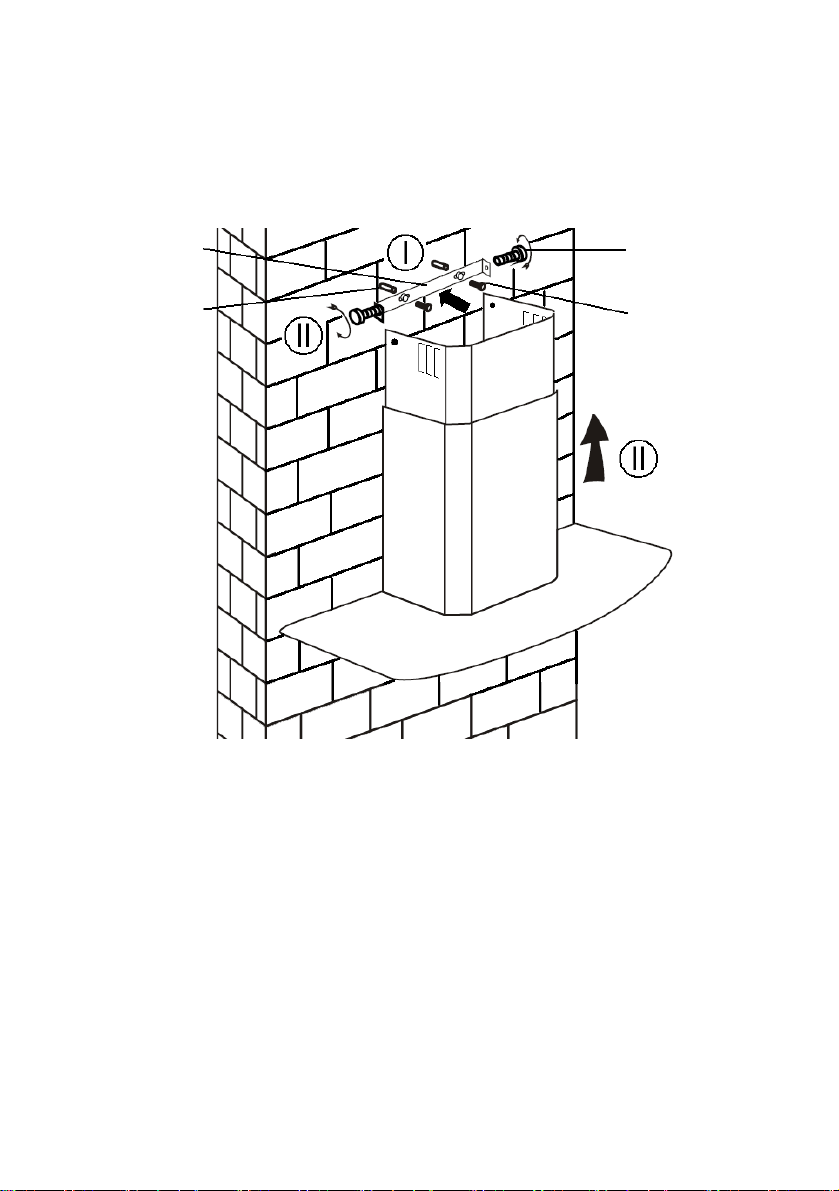

8.
i. Izbušite u zidu dvije rupice od 8mm za nosač plašteva.
Učvrstite nosač plašteva na zid pomoću isporučenih "tipli" i
vijaka.

ii. Postavite plašteve na napu i učvrstite ih na bočne strane nosača
pomoću dva isporučena vijka.

nosač
plašteva

"tiple"

vijak
4mm x 8mm

vijak
(4mm x 30mm)

9

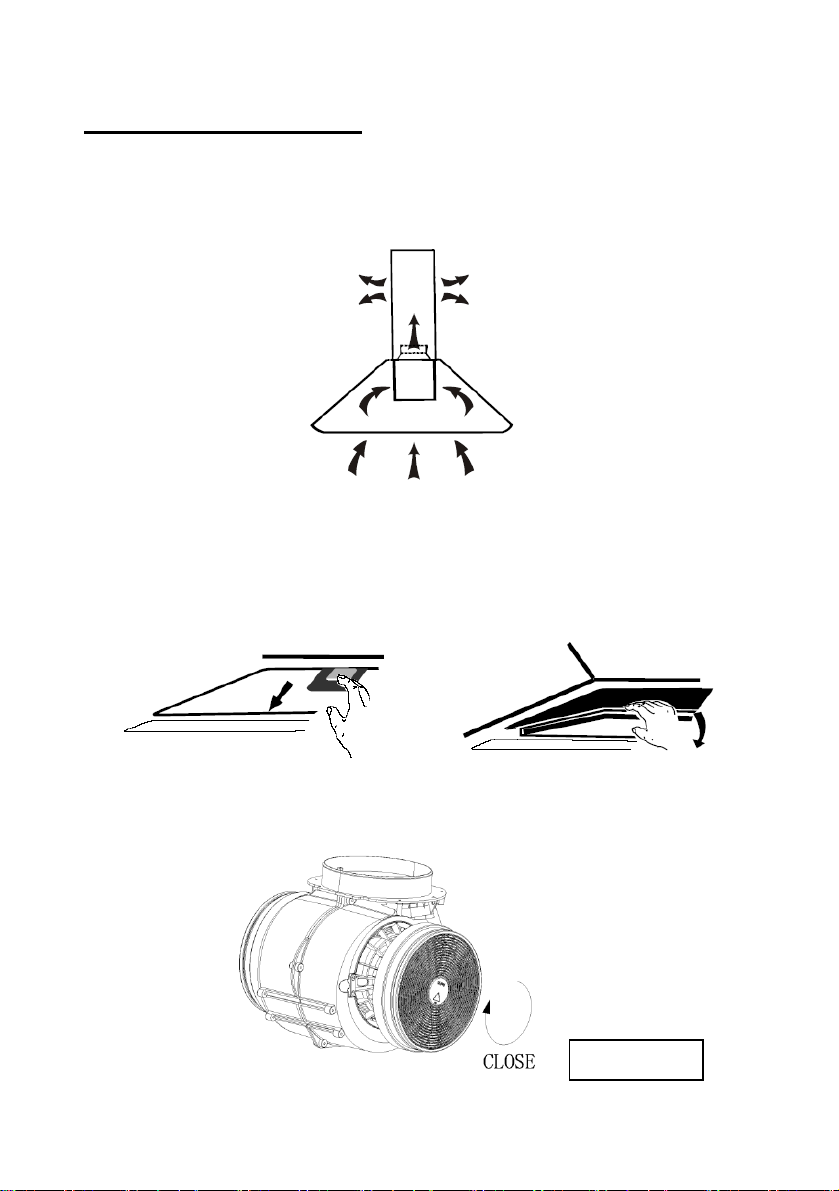

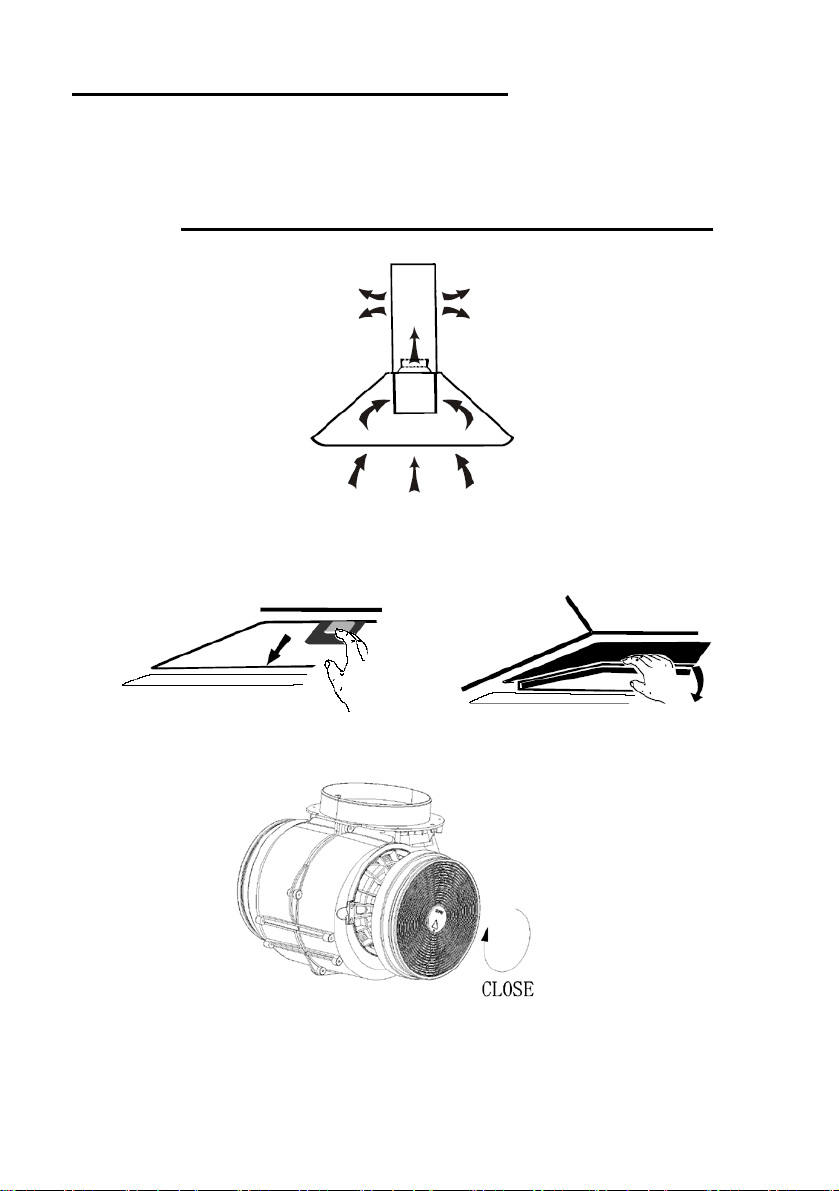

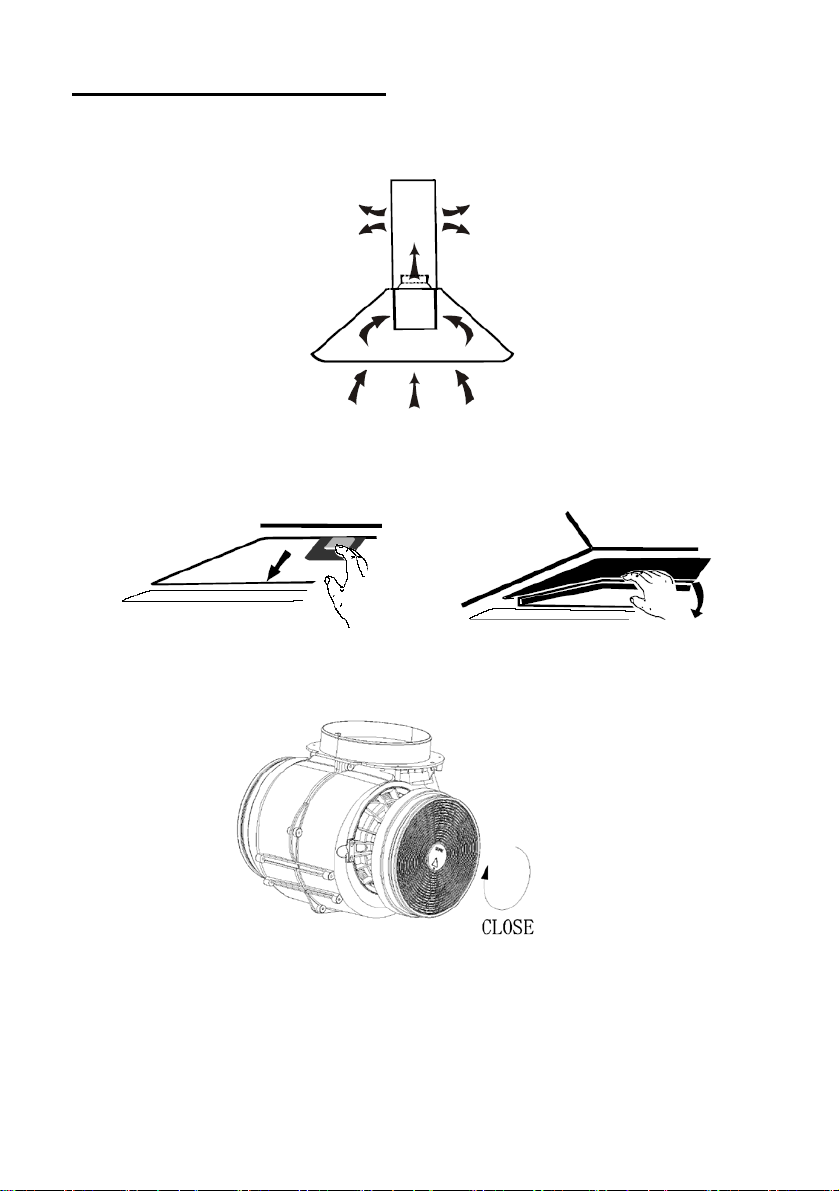

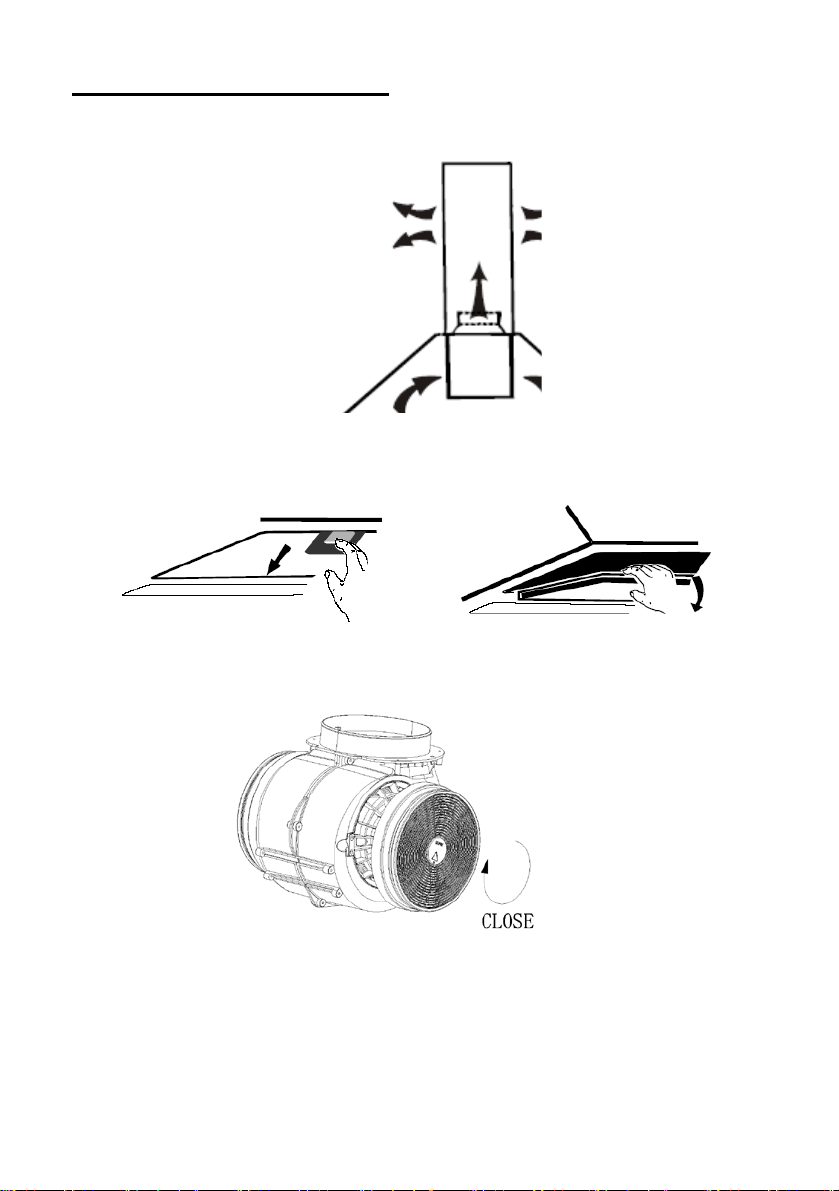

UGRADNJA (UNUTARNJA VENTILACIJA)

Ako nemate osiguran odvod prema van, ispušna cijev nije potrebna a
ugradnja nape je slična kao u poglavlju “UGRADNJA (ugradnja na zid/vanjska
ventilacija)”. Razlika je samo u filteru.

Pri unutarnjoj ventilaciji, za filtriranje dima i para koristi se aktivni ugljeni filter.

Prije ugradnje aktivnog ugljenog filtera, prvo uklonite filter za masnoću.

Pritisnite zasun i povucite filter prema dole.

Namjestite aktivni ugljeni filter na motor nape i učvrstite ga okretanjem udesno.
Ponovite isto i na drugoj strani.

ZATVARANJE

VAŽNA NAPOMENA:
o Budite sigurni da je aktivni ugljeni filter sigurno i ispravno učvršćen. U

suprotnom se može olabaviti i izazvati opasnost .

o Sa ugrađenim aktivnim ugljenim filterom, usisna snaga kuhinjske

biti će manja.

10

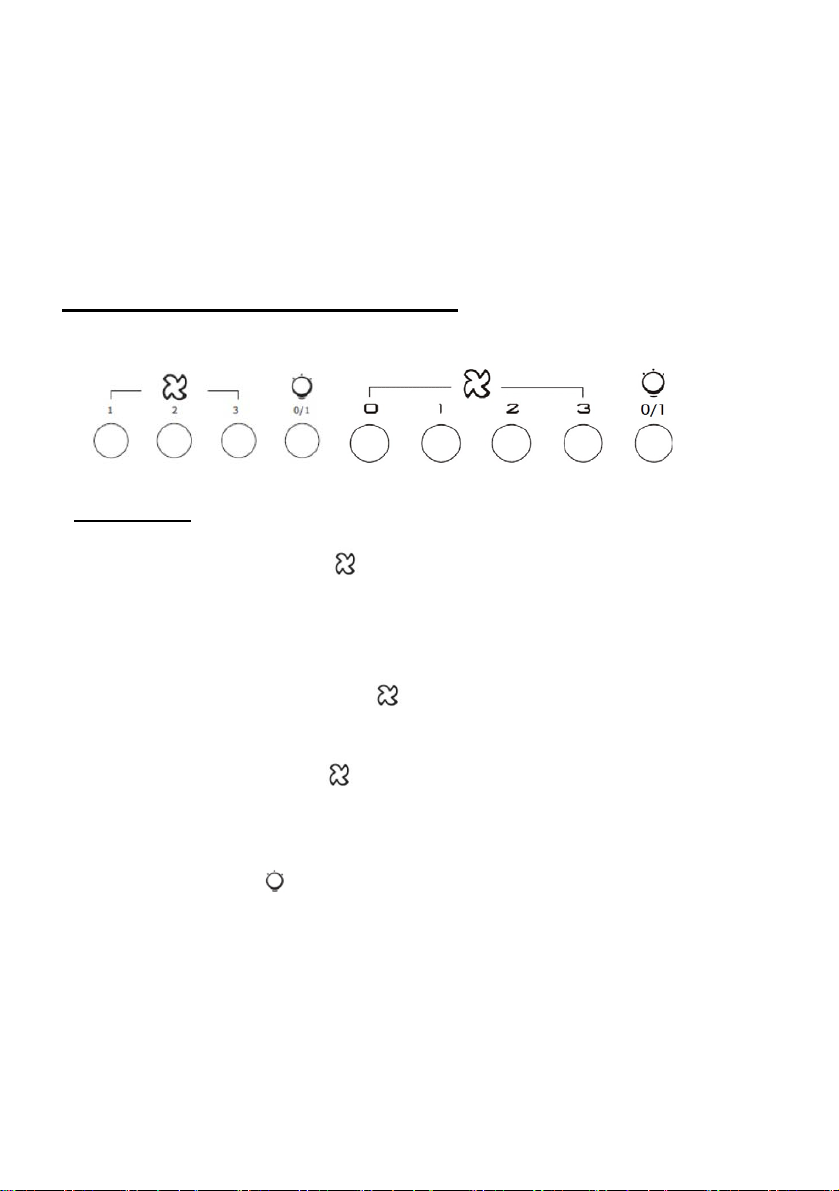

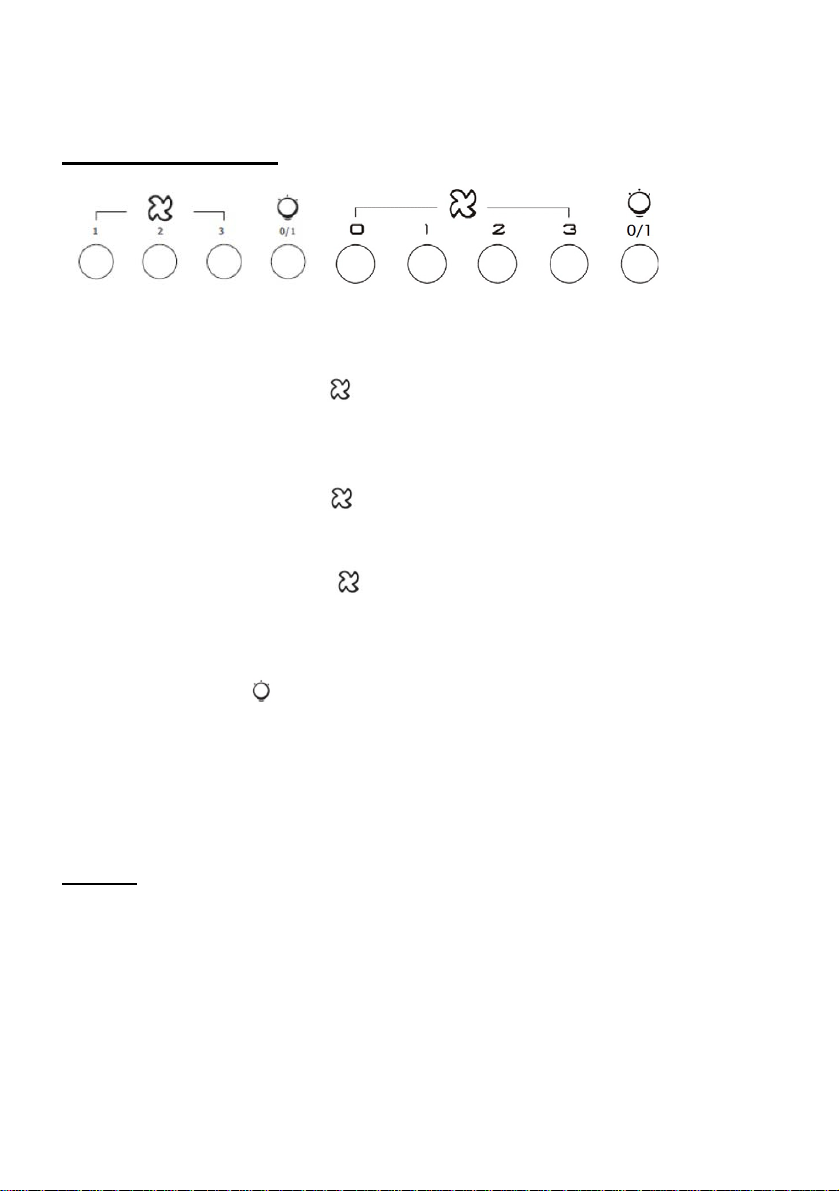

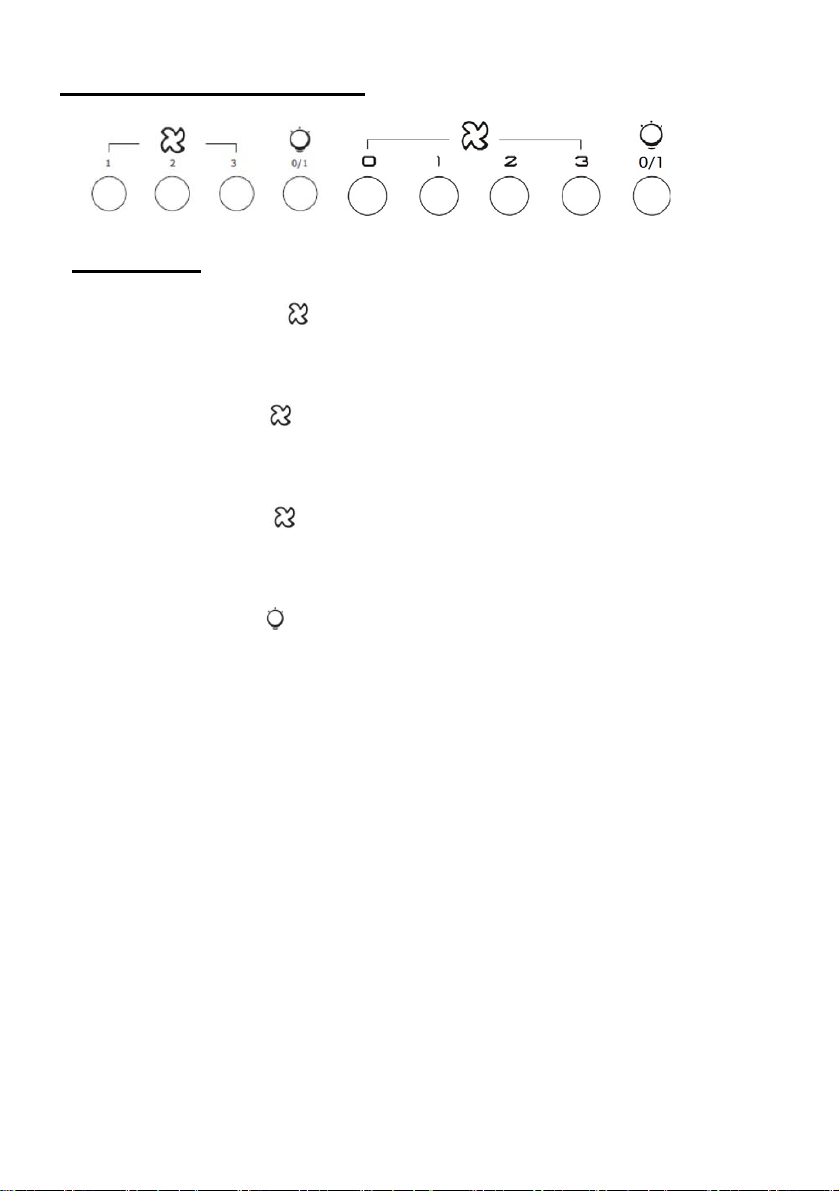

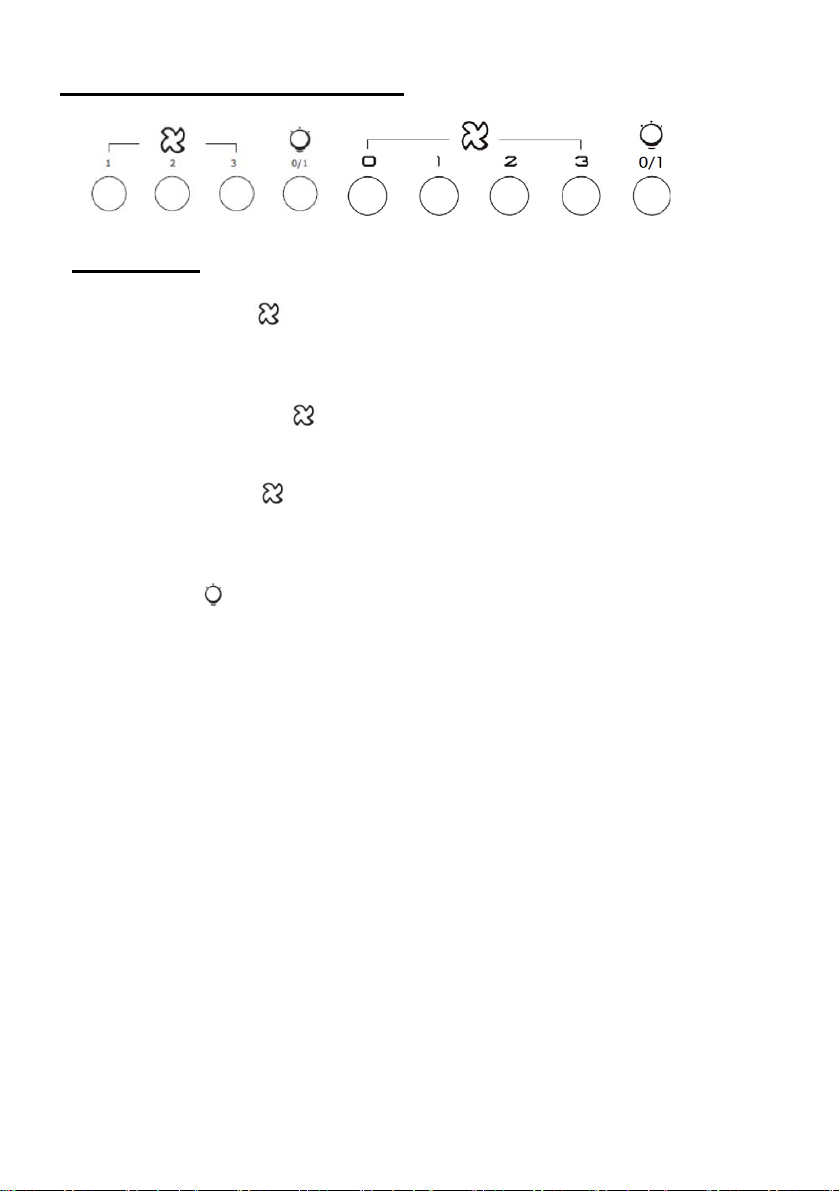

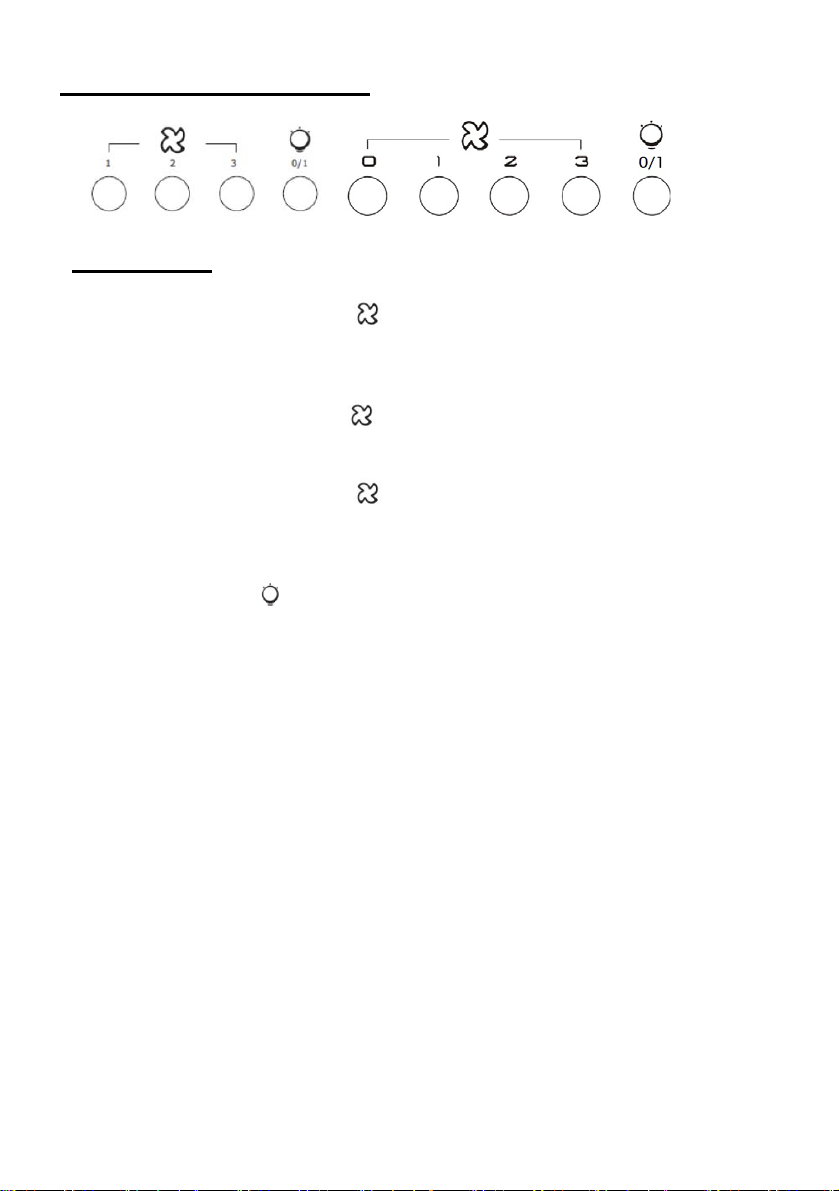

OPIS DIJELOVA KUHINJSKE NAPE

RADNE TIPKE

Tipka za malu brzinu 1

Koristi se za ventilaciju kuhinje. Mala brzina nape pogodna je kada se hrana
pirja i za kuhanje pri kojem se ne stvara previše pare.

Tipka za srednju brzinu 2
Protok zraka srednjom brzinom idealan je za uobičajene vrste kuhanja.

Tipka za veliku brzinu 3

Velika brzina nape koristi se kada se pri kuhanju stvaraju velike količine dima i
pare, pritisnite ovu tipku da postignete vrlo učinkovitu ventilaciju.

Tipka za svjetlo

NAPOMENA: ako se sve tri tipke pritisnu u isto vrijeme, napa će raditi na
velikoj brzini.

11

ČIŠĆENJE I ODRŽAVANJE

Prije čišćenja, isključite uređaj i odspojite ga iz električne mreže..

I. Uobičajeno čišćenje

Za uobičajeno čišćenje nape koristite mekanu krpu/spužvu, mlaku vodu i
kućni detrdžent. Za čišćenje nape nikada nemojte koristiti žičane spužve
ili četke, jaka kemijska sredstva, abrazivna sredstva (vim) ili sredstva na

bazi otapala.
II. Mjesečno čišćenje filtera za masnoću

VAŽNA NAPOMENA: očistite filter za masnoću jedanput mjesečno kako bi
spriječili opasnost od požara..

Filter sakuplja masnoću, dim i prašinu......tako da izravno utječe na radnu

učinkovitost nape. Ako se filter ne očisti bar jedanput mjesečno, ostaci
masnoće (potencijalo zapaljivo) će zasititi filter. Očistite filter pomoću
kućnog deterdženta.

III. Godišnje čišćenje aktivnog ugljenog filtera
Primijeniti ISKLJUČIVO za kuhinjsku napu sa unutarnjom ventilacijom
(NE sa vanjskom ventilacijom).Aktivni ugljeni filter sakuplja mirise i mora
biti zamijenjen najmanje jedanput godišnje, zavisno o učestalosti
korištenja kuhinjske nape.

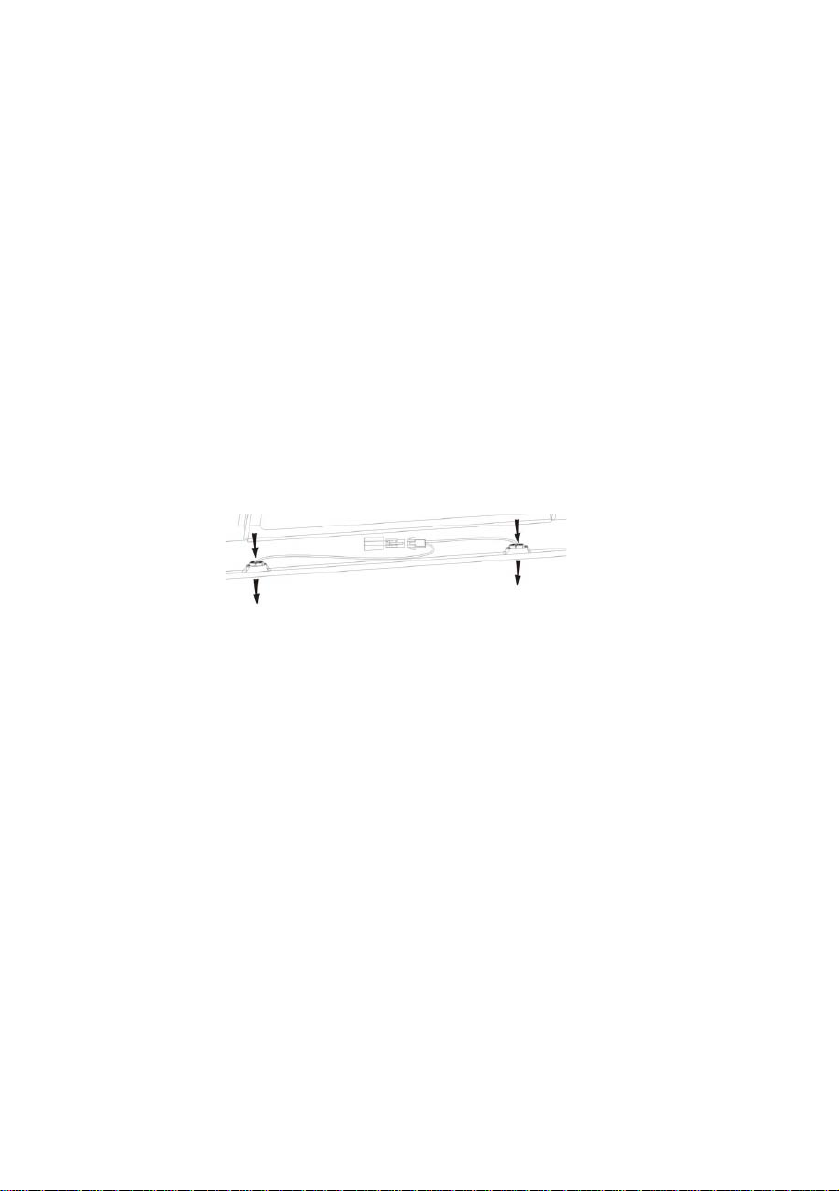

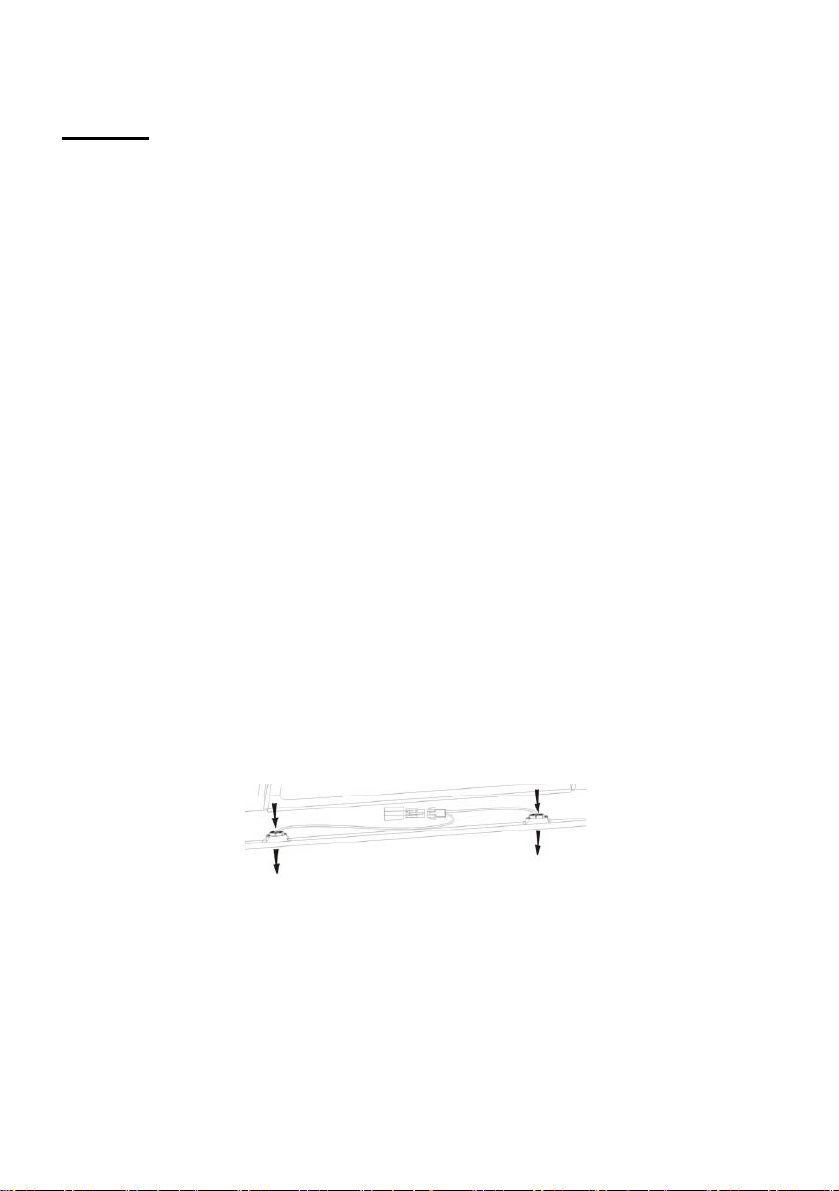

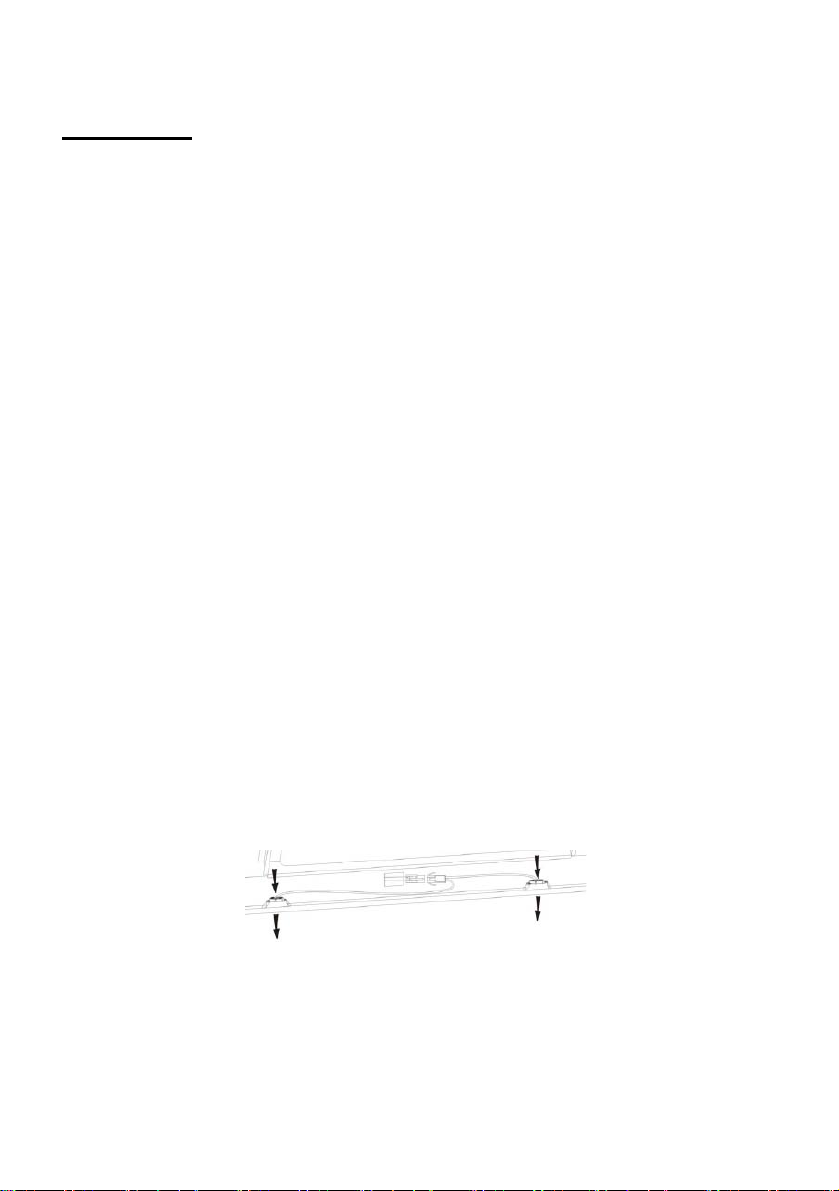

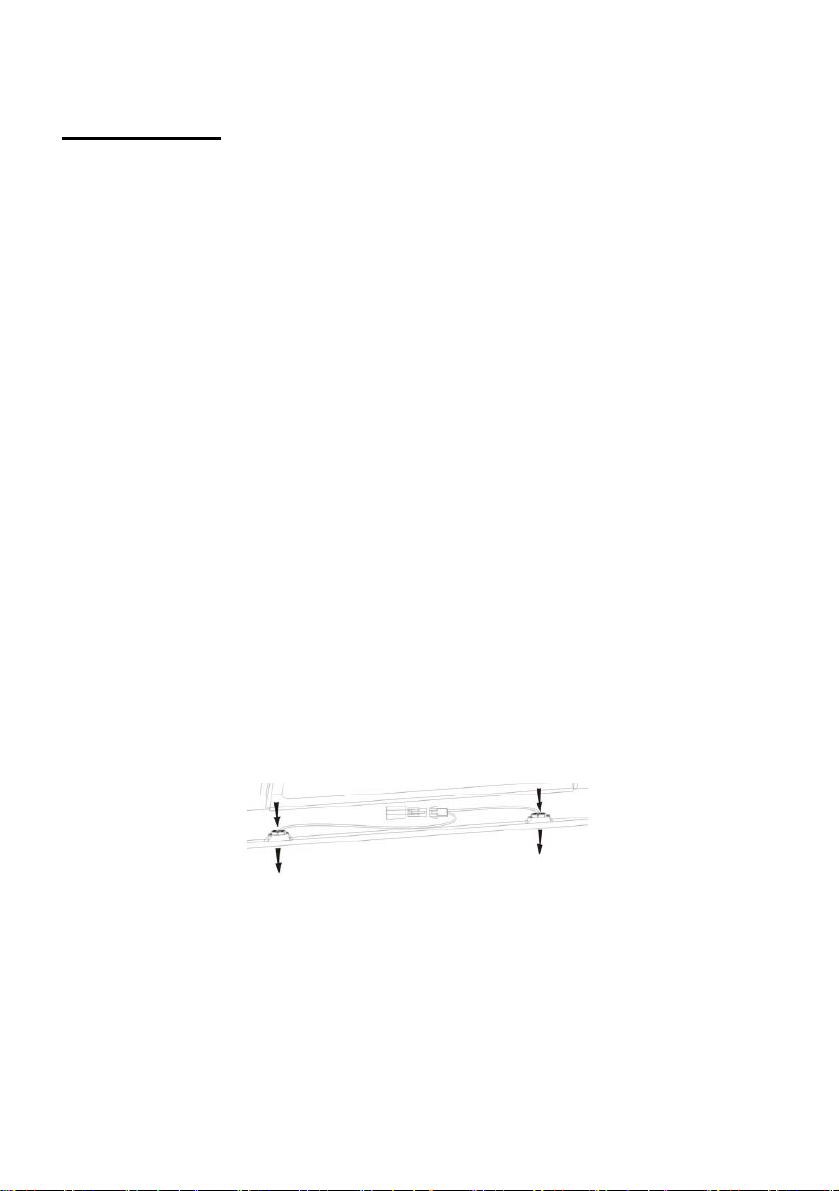

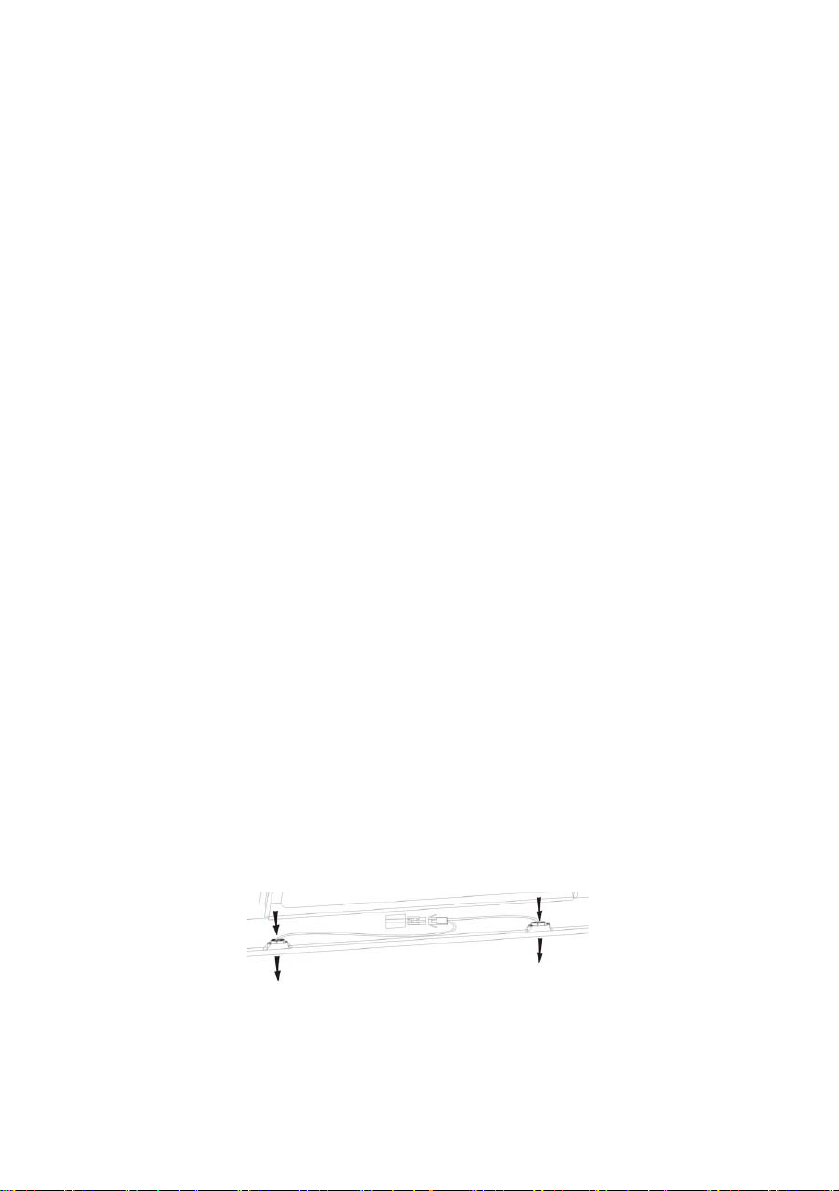

IV. Zamjena žarulje

Odvijte vijke sa staklenog dijela nape i uklonite st aklo. Žarulje su smještene
u rasvjetnom sklopu koji se nalazi u unutarnjem dijelu uređaja. Neispravni
rasvjetni sklop zamijenite novim.

Odspojite žičane vodove žarulja i uklonite držače žarulja i žice iz nape.
NAPOMENA: nije moguće zamijeniti samo žarulje pojedinačno, potrebno je
zamijeniti cijeli sklop koji se sastoji od žarulja, držača žarulja i žica.
(LED svjetlo: G4, max. 1.5W)

Ponovno ugradite cijeli sklop: žarulje, držače žarulja i žice, istim postupkom

12

PROBLEM

UZROK

RJEŠENJE

Svjetlo je

Kvar na motoru.

Obe žarulje i

Motor ventilatora nije

Isključite uređaj i obratite se

Učinak

Preveliki razmak

kao i originalne. Ponovno spojite žičane vodove.
Ponovno namjestite stakleni dio i učvrstite ga vijcima. Pazite da su vijci potpuno

zavinuti.

UKLANJANJE MANJIH PROBLEMA U RADU

uključeno ali
ventilator ne
radi

ventilator ne
rade

Napa se
pretjerano
trese

usisavanja nije
dobar

OVLAŠTENI SERVIS

Ako ne možete otkriti uzrok problema u radu kuhinjske nape, isključite
uređaj, odspojite ga iz električne mreže i pozovite ovlašteni servis.

SERIJSKI BROJ UREĐAJA. Gdje se nalazi?

13

Lopatica ventilatora je
zaglavljena.

Neispravne žarulje.

Električni kabel nije

ispravno spojen.

Lopatica ventilatora je
zaglavljena.

dobro učvršćen
Napa nije ispravno

obješena na zidni nosač

između nape i
štednjaka/ploče za

kuhanje

Isključite uređaj i obratite se

ovlaštenom servisu.

Zamijenite žarulje.

Provjerite i spojite na ispravan način.

Isključite uređaj i obratite se

ovlaštenom servisu.

ovlaštenom servisu.

Skinite uređaj sa zida i provjerite da
li je nosač u pravilnom položaju.

Smanjite razmak na 65-75cm

Vrlo je važno da u kontaktu sa ovlaštenim servi som navedete serijski broj

vašeg uređaja (to je broj od 16 znakova koji počinje s brojem 3) a možete
ga pronaći na naljepnici/pločici s tehničkim podacima koja se nalazi na
uređaju.
Taj podatak će pomoći serviseru i ukloniti mogućnosti eventualnog

uzaludnog dolaska servisera i nepotrebnih troš kov a.

ZAŠTITA PRIRODNOG OKOLIŠA

Ovaj uređaj je označen u skladu s europskom smjernicom 2002/96/EZ-a o
"otpadu električne i elektronske oprema" (WEEE). Pravilnom i sigurnom
odlaganju ovog proizvoda možete pomoći i Vi te tako spriječiti potencijalne
negativne posljedice za okolinu i ljudsko zdravlje koje inače mogu biti
uzrokovane neodgovarajućim odlaganjem ovog proizvoda.

Oznaka na proizvodu pokazuje da ovaj proizvod ne m ože bi ti tretiran kao

kućni otpad. Umjesto toga ovaj proizvod mora biti predan na odgovarajuće
sabirno mjesto za recikliranje električne i elektronske opreme. Odlaganje

mora biti izvršeno u skladu s lokalnim ekološkim propisima za odlagališta
otpada. Za opširnije informacije o tretmanu, recikliranju ili korištenju ovog
proizvoda kao otpada, molimo da kontaktirate svoj lokalni gradski ured,
službu vašeg lokalnog odlagališta otpada ili trgovinu gdje ste kupili
proizvod.

14

NÁVOD K POUŽITÍ A INSTALACI

Obsah

Úvod. 15

Bezpečnostní upozornění 15
Seznam standardního instalačního příslušenství 17
Instalace (montáž na stěnu) 18

Instalace (verze s cirkulací vzduchu) 22
Obsluha 23
Údržba 24

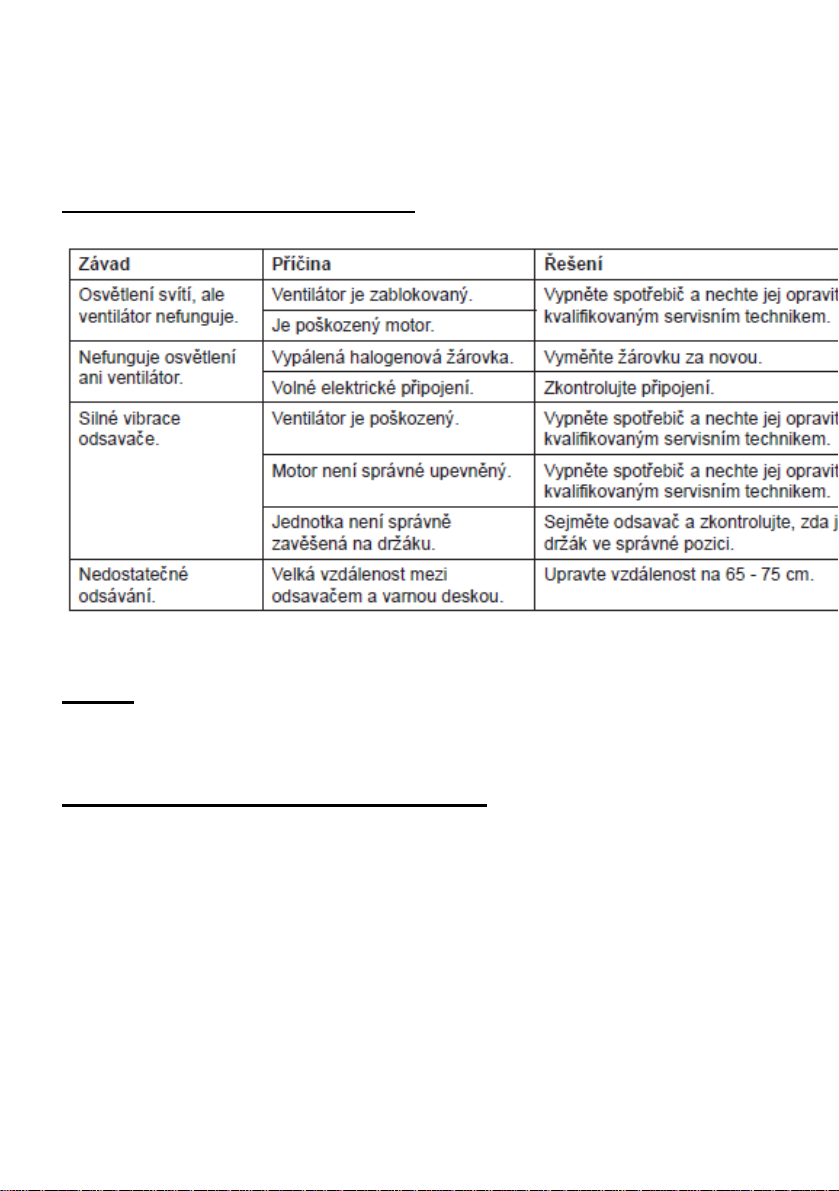

Odstranění možných problémů 24
Servis 25
Sériové číslo výrobku. Kde jej najdu? 26

15

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných
pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a
bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací

a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v

aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem

a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu

hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

 Nedovolte dětem obsluhovat spotřebič.
 Odsavač je určený pro použití v domácnosti, nevhodný pro

barbecue, restaurace a jiné komerční účely.

 Odsavač a filtr je nutné pravidelné čistit k zachování dobrého

provozního stavu.

 Čistěte odsavač podle pokynů v návodu k použití a zabraňte

riziku požáru.

 Zabraňte výstupu volného plamene z plynového sporáku.
 Zajistěte v kuchyni dostatečný přívod vzduchu.
 Před připojením spotřebiče se ujistěte, zda není poškozený

přívodní kabel. Poškozený přívodní kabel musí vyměnit
kvalifikovaný servisní technik.

 V místnosti musí být dostatečná ventilace, pokud se používá

najednou i zařízení spalující plyn nebo jiná paliva;

 Vývod odsavače nesmí být vedený do komínu, který se

současně využívá na odvod zplodin spalujících plyn nebo jiná
paliva;

 Dodržujte předpisy týkající se odvodu vzduchu.
 Tento spotřebič není určený pro použití osobami (včetně dětí) se

sníženými fyzickými, senzorickými nebo mentálními
schopnostmi, nebo bez dostatečných zkušeností a znalostí,

16

pokud nejsou pod dohledem nebo nebyly poučené o použití
osobou odpovědnou za jejich bezpečnost.

 Nedovolte dětem hrát si se spotřebičem.
 Pod odsavačem neflambujte.
 Odsavač není určený pro instalaci nad varnou desku s více než

čtyři hořáky.

Riziko zasažení elektrickým proudem

• Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si

nejste jisti, kontaktujte
kvalifikovaného elektrikáře.

• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo

zasažení elektrickým proudem.

17

Popis

Obrázek

Množství.

Kryt

1

Horní kryt komínu

1

Spodní kryt komínu

1

Držák spodního krytu

1

Držák horního krytu

1

Závěsný držák

1

Šrouby

9

φ7.2 šrouby

ST4.0×8

2

Seznam standardního instalačního příslušenství

φ8 hmoždinky

φ8×φ6 bílé

ST4.0×30

18

9

Instalace (montáž na stěnu)

Pokud máte vývod venku, odsavač můžete připojit podle obrázku

níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo

nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

2. Odsavač instalujte ve vzdálenosti 65~75 cm nad varnou desku pro

nejlepší efekt.

3. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a
utáhněte držák na stěnu pomocí dodaných šroubů.

19

4. Pověste odsavač na držák na stěně

20

i.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.
i. Vložte vnitřní kryt komínu do vnější

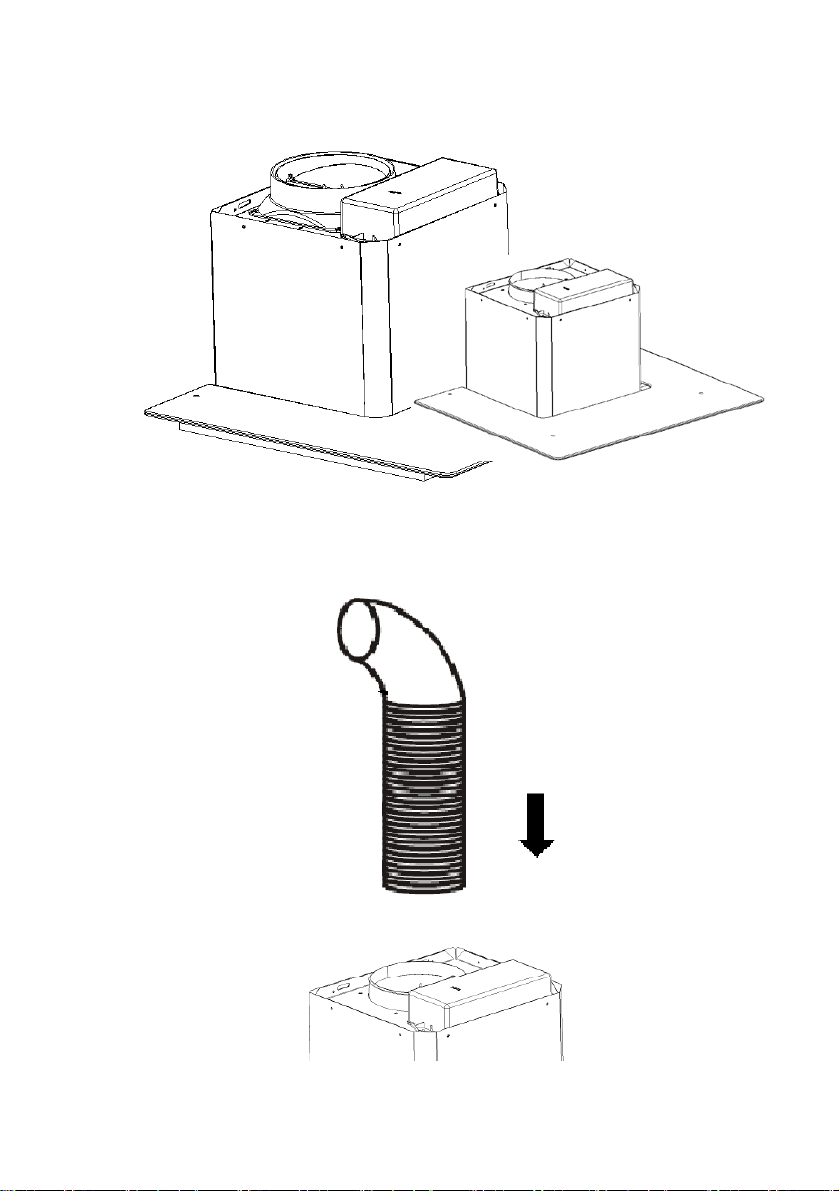

5. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

Umístěte sklo do příslušné pozice na horní stranu odsavače.

ho krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

21

6. požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení

požadované výšky připevněte
upevňovací otvor šrouby podle obrázku.

22

8.

i. Vyvrtejte 2 x 8 mm otvory pro upevnění držáku II. Našroubujte a
utáhněte držák II na stěnu
pomocí dvou dodaných šroubů.
ii. Nasaďte sestavený kryt komínu na jednotku a upevněte 2 šrouby.

23

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové
potrubí a instalace je podobná jako v části „Instalace (instalace na

stěnu)“.

K zachycení výparů se používá uhlíkový filtr.
K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový
filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru
hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

Poznámka:

• Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se
uvolní a představuje riziko pádu.

• Pokud je nasazený aktivní filtr, sací výkon se sníží.

24
