Page 1
CＥＤＩ ４５２－４７
Page 2
Lisez ce manuel
Les chapitres de ce manuel c o ntiennent des instructions s ur la sécurité, le fonctionnement, l’installation,
la recherche des pannes, etc.. Lisez-le attentivement avant d’utiliser le lave-vaisselle afin de garantir son
bon fonctionnement.
Avant d’appeler le service après-vente
La consultation du chapitre Recherche des pannes vous permettra de résoudre vous-même les problèmes
courants sans recourir aux services des professionnels.
REMARQUE :
Le fabricant se réserve le droit de modifier et d’actualiser ce manuel sans préavis, si les progrès
techniques le demandent.
Informations sur la sécurité----------------------------------------------------------------------------------1.2
Instructions sur le fonctionnement
Panneau de commande-------------------------------------------------------------------------------------------3
Fonctions du lave-vaisselle------------------------------------------------------------------------------------ - 3
Tableau des cycles de lavage ------------------------------------------------- ----------------------------------4
Adoucisseur d’eau ---------------------------------------- ----- --------------------------------------------------5

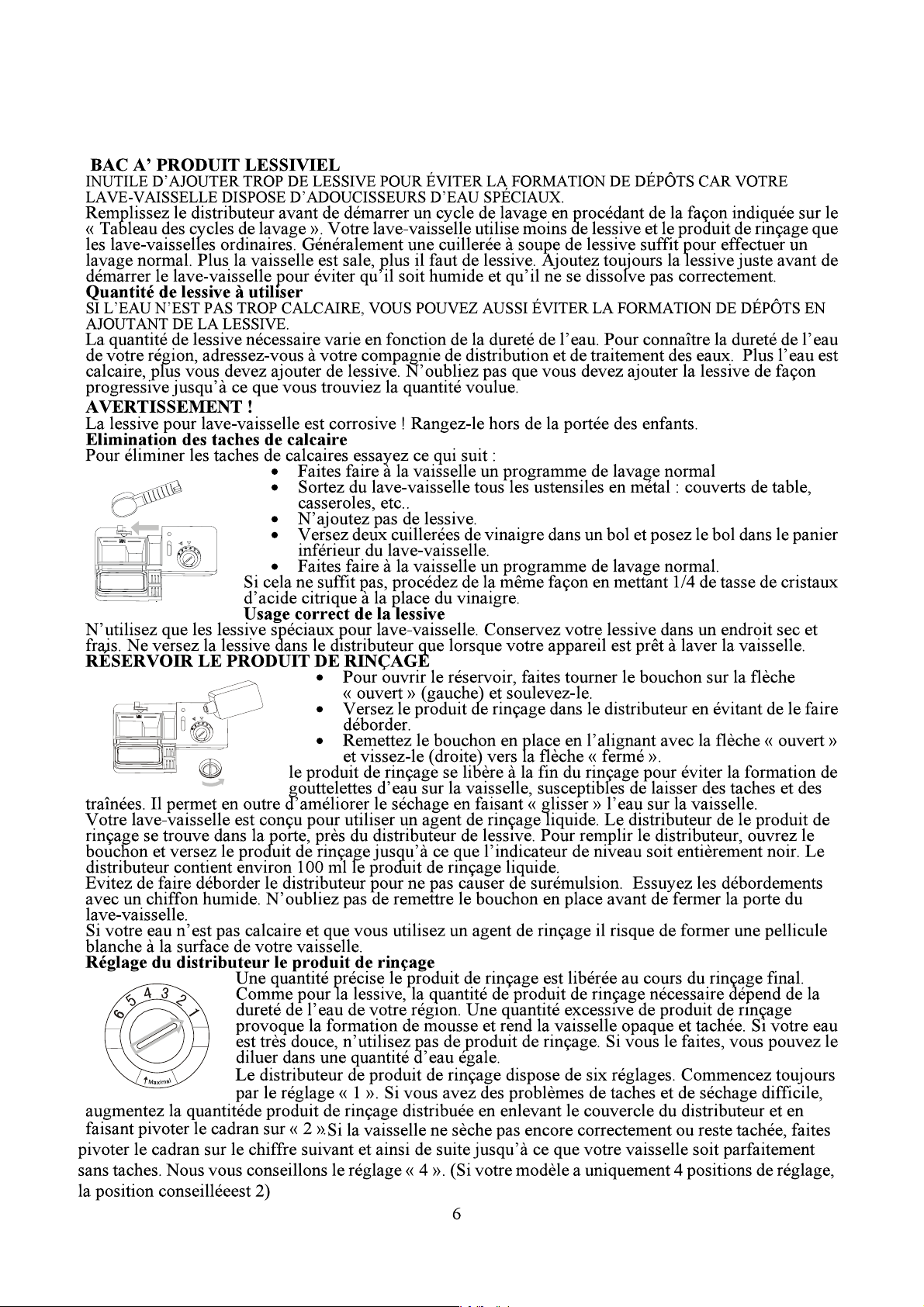

Produit lessiviel --------------------------------------------------------------------------------------------------6
Produit de rinçage------------------------------------------------------------------------------------------------6.7

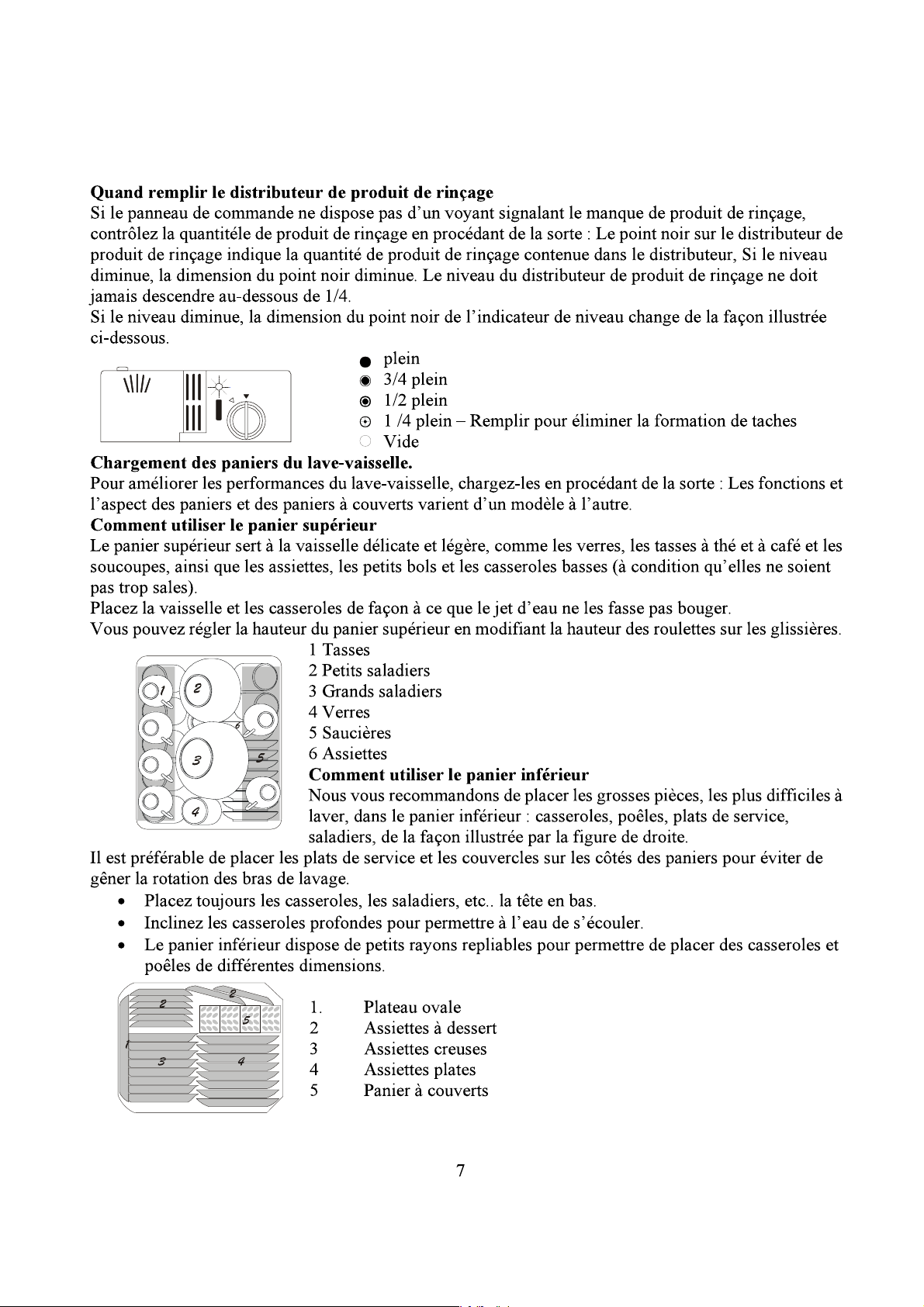

Chargement du panier du lave-vaisselle ----------------------------------------------------------------------7.8
Mise en marche de l’appareil-----------------------------------------------------------------------------------8
Système de filtrage-----------------------------------------------------------------------------------------------9
Entretien du lave-vaisselle------------------------------------------- -------- ----- ---------- ------- -------- ---- 10
Instructions sur l’installation
A propos du branchement électrique ------------------------------------- --- --------------------------------10
A propos du couple unique ----------------------------------------------------------------------------------- 1 1
Raccordement de l’eau----------------------------------------------- ---------------------------------------- 11
Recherche des pannes
Avant d’appeler le service après-vente -------------------------------------------------------------------12-15
Page 3
INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ
VEUILLEZ LIRE TOUTES CES INSTRUCTIONS AVANT D’UTIL ISER L’APPAREIL
AVERTISSEMENT !
Lorsque vous utilisez votre lave-vaisselle, veuillez prendre les précautions essentielles qui suivent :
AVERTISSEMENT ! L‘HYDROGÈNE EST UN GAZ EXPLOSIF !
Dans certaines conditions, si le circuit d’eau chaude n’est pas utilisé dep u i s plusieurs semaines il risque
de produire du gaz hydrogène. L‘HYDROGÈNE EST UN GAZ EXPLOSIF.
Si le circuit d’eau chaude n’a pas été utilisé depuis longtemps, avant de l’utiliser, ouvrez tous les robinets
d’eau chaude et laissez couler l’eau pendant un certain temps. Cela permettra de chasser tout le gaz
hydrogène accumulé. Ce gaz éta n t inflammable nous vous recommandons de ne pas fumer et de ne pas
utiliser de flamme nue pendant cette opération.
INSTRUCTIONS SUR LA MISE À LA TERRE
Cet appareil est conforme aux normes de sécurité int er natio nales et dis p os e d’une pris e munie de m ise à
la terre garantissant la mise à la terre complète de l’appareil.
Avant de brancher l’appareil sur le secteur, vous devez vérifier si :
• la prise d’alimentation est correctement mise à la terre.
• Si le secteur est en mesure de prendre en charge la consommation indiquée sur la plaque
signalétique de votre appareil.
AVERTISSEMENT !
Vérifiez si votre appareil est correctem ent mis à la terre. Si votre appareil n’est pas c orrectement mis à la
terre vous remarquerez qu’en touchant un e par tie métallique de votre lave-vaisselle vous s e nte z la
dispersion électrique provoquée par la présence d’un filtre antiparasite.
Important : le fabricant décline toute responsabilité en cas d’accident provoqué par l’absence de
mise à la terre de l’appareil.
CE Cet appareil est conforme aux Directives CEE 89/336, 73/23 et à leurs modifications successives.
AVERTISSEMENT ! USAGE CORRECT
• Evitez de mal utiliser, de vous asseoir ou de vous tenir debout sur la porte ou le panier à assiettes
du lave-vaisselle.
• Evitez de toucher les éléments chauffants pendant ou immédiatement après le fonctionnement.
• Evitez de laver des objets en plas tique sauf s’i l est clairement indi qué qu’ils peuve nt être lavés au
lave-vaisselle. Si ce n’est pas le cas, consultez les recommandations du fabricant.
• N’utilisez que des lessiv es et des agents de rinçage spécialement étudiés pour lave-vaissell e.
N’utilisez jamais ni savon, ni détergent pour lessive main ou machine dans votre lave-vaisselle.
Tenez ces produits hors de la portée des enfants.
• Les enfants doivent être tenus à l’écart des détersifs et des agents de rinçage et de la porte ouverte
du lave-vaisselle qui risque de contenir encore de la lessive.
• Ne laissez jamais la porte en position ouverte pour éviter qui elle ne se déc roche.
• Au moment de l’insta l lation évitez de plier ou d’aplatir le cordon d’alimentation électrique de
façon dangereuse ou excessi ve.
• Ne déréglez pas les commandes.
• Cet appareil ne doit pas être utilisé sans surveillance par les enfants en bas-âg e ou les infirmes.
• les lessives pour lave-vaisselle sont des produits très alcalins et peuvent donc être extrêmement
dangereux s’ils sont avalés. Evitez tout contact avec les yeux ou la peau et tenez les enfants à
l’écart du lave-vaisselle lorsque sa porte est ouverte.
1
Page 4
• Important : si l’appareil est posé sur un sol recouvert de moquette, faites attention à ce que les
bouches d’aération au bas de l’appareil ne soient pas obstruées.
• Ne faites pas fonctionne r le la ve-vai sselle si so n enceint e n’es t pas bien en place. Ou vrez la porte
avec prudence si le lave-vaisselle est en marche car l’eau risque de jaillir au-dehors.
• Ne placez aucun objet lourd sur la porte ou ve rte e t ne montez pas dessus. L’appareil pourrait
basculer.
• Lorsque vous remplissez les paniers :
1) Placez les éléments coupants de façon à ne pas endommager les joints étanches de la porte ;
2) Placez les couteaux coupa n ts avec le manche en haut afin de réduire le r isque de coupure.
• Lorsque vous utilisez le lave -vaisselle, évitez de placer les o b je ts e n p l astique au contact de
l’élément chauffant.
• Si le cordon d’alimentation est endommagé, faites-le rem placer par le fabricant, le service
après-vente ou un électricien qualifié pour éviter tout risque d’accident.
• Débarrassez-vous proprement du matériau d’emballage. N’utilisez le lave-vaisselle que pour
l’usage pour lequel il est destiné.
• Lorsque vous démontez un vieille lave-vaisselle ou que vous vous en débarras sez, démontez la
porte du compartiment de lavage.
• Surveillez les enfants en bas-âge pour éviter qu’ils ne jouent avec l’appareil.
• A la fin du cycle de lavage, vérifiez si le bac à lessive est vide.
• Pour mieux laver les couverts de table, placez-les avec le manche en bas.
Avertissement :
placez les couteaux et les autres ustensiles d e cuisine pointus avec la pointe vers le bas ou à l’ho rizontale.
2
Page 5
Page 6
TABLEAU DES CYCLES DE LAVAGE
Lessive/
Prélavage /
Lavage
4/20 gr
8/24 gr
4/20 gr
Programme Cycle
NORMAL
(EN 50242)
INTENSIF
ECONOMIE
Informations sur la
sélection du cycle
Pour la vaisselle
normalement sale :
casseroles, plats,
verres, poêles pas trop
sales, cycle normal
quotidien.
Pour la vaisselle très
sale : casseroles,
poêles, plats et
assiettes dans lesquels
les aliments se sont
incrustés.
Pour la vaisselle
légèrement sale : ,
plats, verres, bols,
poêles légèrement
sales.
Description du cycle
Prélavage
Lavage (50°C)
Rinçage (65°C)
Séchage
Prélavage
Prélavage (45°C)
Lavage (70°C)
Rinçage (75°C)
Séchage
Prélavage
Lavage (45°C)
Rinçage (65°C)
Séchage
Lavage quotidien en 1
1 HEURE
heure. Adapté au
lavage de la vaisselle
normalement sale et
immédiatement après
le repas (max 6
Prélavage (30°C)
Lavage (70°C)
Rinçage (65°C)
Séchage
20 gr
couverts).
DELICAT
RAPIDE
Pour la vaisselle
légèrement sale :
verres, cristal et
porcelaine.
Un lavage plus court
pour une vaisselle peu
sale (max 4 couverts).
Lavage (45°C)
Rinçage (65°C)
Séchage
Lavage (50°C)
Rinçage (55°C)
Séchage
20 gr
15 gr
Pour rincer la vaisselle
RINçAGE
que vous entendez
laver plus tard.
Prélavage
Protection anti-débordement
Votre lave-vaisselle est équipé d’u n d ispositif anti-débordement qui arrête automatiquement le robinet
d’arrivé de l’eau et démarre la p ompe de vidange si l’eau déborde. Dans ce cas, coupez l’alimentation
d’eau avant d’appeler le service après-vente. Si le bac situé au fond du lave-vaisselle contient de l’eau, à
la suite d’un débordement ou d’une petite fuite, videz-le avant de re démarrer le lave-vaisselle.
Produit
de
rinçage
4
Page 7
REMARQUE: Si le modèle de votre lave-vai sselle ne dispose pas d’adoucisseur d’eau, vo us ne devez
pas lire ce chapitre.
ADOUCISSEUR D’EAU
Il y a deux façons de réduire la dureté de l’eau : soit à l’aide d’un adoucisseur, soit à l’aide d’un sel
régénérant.
La dureté de l’eau varie d’un end r oit à un autre. Si vous faites fonctionner le lave-vaisselle
avec de l’eau calcaire, des dépôts se forment sur la vaisselle et les ustensiles.
Cet appareil dispose d’un adoucisseur spécial utilisant un sel étudié pour éliminer les dépôts calcaires et
minéraux causés par l’eau.
Remplissage en sel de l’adoucisseur
Utilisez toujours un sel spécial pour lave-vaisselle.
Le réservoir de sel se trouve sous le panier inférieur et doit être rempli de la sorte :
1 Otez le panier inférieur, dévissez et ôtez le bouchon du réservoir de sel.
2 Si vous remplissez le réservoir pour la première fois, remplissez-le d’eau
aux 2/3 de son volume.
3 Placez l’e xtrém ité de l’enton noir (four ni) dans l’orifice et versez environ
2 kg de sel. Il est normal qu’une petite quantité d’eau sorte du réservoir de
sel.
4 Re viss e z soi g ne us em e nt le bouchon.
REMARQUE .
1. Remplissez le réservoir de sel dès que le voyant de manque de sel s’éclaire. Même si le réservoir est
plein, le voyant ne s’éteint pas tant que le sel n’est pas entièrement dissout.
2. S’il y a des éclaboussures de sel, faites faire u n programme de rinçage à la machine pour les
éliminer.
Réglage de la consommation en sel
Vous pouvez régler la consommation en sel du lave-vaisselle en fonction de la dureté de l’eau utilisée.
Cela permet d’optimiser et de personna liser le nivea u de consom mation en sel en procédant de la sorte :
1 Dévissez le bouchon du réservoir de sel.
2 Une bague munie de flèche se trouve sur le réservoir (Cf. figure ci-contre) ;
au besoin faites tourner la bague en sens anti-horaire du signe – vers le signe + .
Nous vous recommandons d’effectuer le réglage en fonction de la dureté de l’eau
utilisée, conformément au tableau suivant :
DURETÉ DE L’EAU
°fH °dH mmol/I
Position du
sélecteur
Consommatio n en sel
(grammes/cycle)
Autonomie
(cycles/2kgs)
0-10 0-5 0-1.0 - 0 /
10-25 5-14 1.0-2.5 / 20 60
25-50 14-28 2.5-5.0 MED 40 40
>50
>28 >5.0
+
60 25
Informez-vous auprès de votre comp ag n ie de distribution d’eau sur la dureté de l’eau fournie.
5
Page 8
Page 9
Page 10
PANIER À COUVERTS
3
3
3
3
333
3
Placez toujours les couverts dans le panier à couverts avec les manches en bas. Si le panier dispose de paniers latéraux,
placez chaque cuillère dans un logement. En outre, placez les ustensiles longs à l’horizontale à l’avant du panier
supérieur.
5
1
4
5
4
1
5
4
1
1
5
1
5
4
1
1
5
4
5
1
6
5
8
2
2
2
4
2
4
4
2
2
2
2
7
7
1. Cuillères à café
2. Cuillères à dessert
3. Cuillères à soupe
4. Fourchettes
5. Couteaux
6. Fourchette à servir
7. Cuillère à servir
8. Cuillère à sauce
AVERTISSEMENT !
Les couverts ne doivent pas dépasser du fond.
Mise en marche de l’appareil
Démarrage d’un cycle de lavage…
Voyant d’indication du pr o gra mme
Touche programme 1
Touche de fonctionnement différé
1. Vérifiez si l’appareil est branché sur la
prise murale.
2 Vérifiez si le robinet d’alimentation en eau est complètement ouvert.
3 Chargez le lave-vaisselle (Cf. le chapitre « Chargement du lave-vaisselle »).
4 Versez
5 Ouvrez la porte, appuyez sur la touche de Marche/Arrêt et le voyant de Marche/Arrêt s’éclaire.
6 Appuyez sur la touche progra mme pour sélectionner le Cycle de lavage (Cf. le chapitre « Tableau des cycles de
lavage »).
7 Fermez la porte, le lavage commence après dix secondes,
8 Appuyez sur la touche de réglage du démarrage différé. Vous pouvez différer le fonctionnement de ce lave-vaisselle
de 1 à 24 heures ; l’afficheur sit ué à côté de la touche Différé indique le temps res tant. Pour annuler le démarrage
différé, il vous suffit d’appuyer sur la touche et le temps restant se met à 0.
la lessive (Cf. le chapitre « Sel, lessive et produit de rinçage »).
Voyant du programme
Touche p r o gramme
Touche de fonctionnement différé
Annulation ou modification d’un cycle de lavage…
Les cycles en cours ne peuvent être modifiés que s’ils viennent juste de démarrer. En cas contraire, la lessive peut être
déjà libéré et l’appareil peut avoir déjà vidé l’eau de lavage. Dans ce cas,
le bac à lessive doit être rempli à nouveau
(Cf. le paragraphe « Remplissage du détersif »).
Ouvrez la porte, appuyez sur la touche « Prog » pendant plus de trois secondes ; maintenant vous pouvez modifier le
programme sur le cycle voulu (Cf. le chapitre « Démarrage d’un cycle de lavage.. ») . Puis fermez la porte.
A la fin d’un cycle de lavage
Lorsqu’un cycle de lavage s’achève, la sonnerie du lave-vaisselle retentit pendant huit secondes puis elle cesse. Eteig nez
l’appareil à l’aide de la touche de Marche/Arrêt et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de
vider le lave-vaisselle pour éviter de toucher la vaisselle encore chaude et donc susceptible de se briser. En outre elles
sècheront mieux.
Vous avez oublié de mettre des assiettes ?
Vous pouvez ajouter des assiettes à tout moment, avant l’ouverture du bac à lessive.
1 Entrouvrez la porte pour arrêter le lavage.
2 Lorsque le bras de lavage s’arrête vous pouvez ouvrir la porte.
3 Ajoutez les assiettes oubliées.
4 Refermez la porte, le lave-vaisselle repart après dix secondes.
AVERTISSEMENT !Il est dangereux d’ouvrir la porte pendant le lavage car vous risquez de vous brûler.
8
Page 11
Système de filtrage
Nous avons placé la pompe de vidange et le s ystème de filtrage dans un e ndroit d’accès facile à l’intérie ur
de la cuve. Le système de filtrage est en trois parties : le filtre principal, le filtre à grosses particules et le
filtre fin.
1/Filtre principal
La saleté et les aliments interceptés par ce filtre sont pulvérisés par un jet spécial
du bras de lavage inférieur et vidés p ar l’orifice d’évacuation.
2/Filtre à grosses particules
2
3
déposer à nouveau sur la vaisselle pendant le cycle.
Entretien du lave-vaisselle
Nettoyez le panneau de commande avec un chiffon humide puis séchez-le complètement. N’utilisez ni
solvants (action dégraissante), ni produits abrasifs pour nettoyer l’extérieur du lave-vaisselle ; n’utilisez
qu’un chiffon imbibé d’eau.
N’utilisez ni objets pointus, ni pailles de fer, ni produits de nettoyage agressifs pour nettoyer les éléments
du lave-vaisselle.
Protection antigel
Si vous laissez votre lave-vaisselle, en hiver, dans un endroit non chauffé, demandez à un service
après-vente de :
Dévisser
contenue dans la gaine en caoutchouc.
Nettoyage des bras de lavage
Vous devez nettoyer régulièrem ent les bras de lavage po ur éliminer les prod uits chimiques qui colmatent
les buses et les coussinets des bras de lava ge. Pour démonter le bras de lavage, dévissez l’écr o u pour
sortir la rondelle en haut du bras de lavage et démontez-le. Lavez les bras de lavage avec de l’eau tiède
savonneuse et nettoyez les buses avec une brosse souple. Replacez-les après les avoir soigneusement
rincés.
Nettoyage des filtres
Système de filtration
Nettoyez le filtre particules et le filtre fin avec une brosse de nettoyage. Remontez ensuite les éléments
du filtre de la façon illustrée par le s fi gures de gauche et réintroduisez l’ensemble dans le lave-vaisselle
en le plaçant dans son logement avant de l’enfoncer vers le bas.
N’utilisez jamais ce lave-vaisselle sans les filtres. La mauvaise mise en place du filtre nuit au bon
fonctionnement de l’appareil et risque d’endommager la vaisselle et les casseroles.
AVERTISSEMENT !
N’utilisez jamais ce lave-vaisselle sans les filtres.
Les particules plus grosses, comme les os ou le verre, susceptibles de colmater
l’évacuation sont i nterceptées par filtre. P our éliminer l es parti cules interce ptées
par ce filtre, appuyez ce doucement sur les languettes en haut du filtre et
sortez-le.
3/Filtre fin
Ce filtre retient la saleté et les déchets dans le syphon et les empêche de se
1/couper l’alimentation électrique du lave-vaisselle ; enlever les fusibles ou
de faire sauter le disjoncteur ;
2/couper l’alimentation en eau et déconnecter le tuyau d’arrivé de l’eau du
robinet d’eau ;
3/vider l’eau du tuyau d’arri vée d’e au et du robinet ; (Utilisez un bac pour
récolter l’eau).
4/reconnecter le tuyau d’arrivée d’eau sur le robinet ;
5/enlever le couvercle du syphon au bas de la cuve et d’éponger l’eau
Nettoyez le Système de filtration pour garantir un bon fonctionnement.
Le filtre élimine complètement les particules d’aliment de l’ea u d e lavage et
permet de la faire re-cir c uler e n fin de la va ge. I l est donc rec ommandé d’élimine r
le maximum de particules d’aliment interceptées par le filtre après chaque cycle
de lavage en rinçant sous l’eau courante le filtre semi-circulaire et la coupelle.
Pour démonter le groupe du filtre, tirez vers le haut la poignée de la coupelle.
Nettoyez le groupe du filtre une fois par mois, au minimum.
9
Page 12
Nettoyage de la porte
N’utilisez qu’un chiffon doux imbibé d’eau chaude pour nettoyer le
pourtour de la porte. N’utilisez aucun type de nettoyant en bombe afin
d’éviter que l’eau ne pénètre dans le verrou de la porte et dans les
composants électriques.
N’utilisez ni produits abrasifs ni pailles de fer sur les surfaces extérieures
pour ne pas les égratigner. Le papier absorbant risque lui aussi de laisser des
traces.
AVERTISSEMENT !
N’utilisez jamais de nettoyant en bombe pour nettoyer la porte afin de ne
pas abîmer le verrou et les composants électriques. Il est strictement interdit d’utiliser des produits
abrasifs ou du papier absorbant afin de ne pas égratigner la surface en acier et de ne pas y laisser de
traces.
Nettoyage de la p ompe de vidange
Des déchets pénètrent parfois dans les filtres et la p ompe de vidange. Dans
ce cas, les pompes de vidange montées sur votre lave-vaisselle sont
étudiées pour renvoyer automatiquement les déchets en les éjectant dans
le syphon ou à travers l’évacuation. Pour éliminer les obstacles de la
pompe de vidange, coupez le courant avant de démonter les filtres.
Enlevez ensuite le petit insert noir de la zone du syphon. (Vous pouvez
aussi éliminer d’abord l’eau stagnante). Sortez l’élément qui se trouve
probablement dans le syphon e t q ui caus e l’obstruction. N’oubliez pas de
remettre en place l’insert noir avant de remettre les filtres en place.
Comment conserver votre lave-vaisselle en bon état
Après chaque lavage
Après chaque lavage, inte rr om pe z l ’al im e ntati on en e a u de l’ a ppa rei l et l ai ssez la p orte en tr ouve rte p our
éviter que les odeurs et l’humidité ne restent à l’intérieur.
Débranchez l’appareil
Avant d’effectuer les opérations de nettoyage ou d’entretien, débranchez l’appareil de la prise. Ne prenez
aucun risque.
N’utilisez ni solvants ni produits abrasifs pour le nettoyage
N’utilisez ni solvants ni produits abrasifs pour nettoyer l’extérieur et les parties en caoutchouc du
lave-vaisselle. Utilisez plutôt un chiffon et de l’eau chaude savonneuse. Pour éliminer les taches de la
surface intérieure, utilisez un chiffon imbibé d’eau et de vinaigre de vin blanc ou de produit nettoyant
spécial pour lave-vaisselle.
Lorsque vous partez en vacances
Lorsque vous partez en vacances, nous vous recommandons de faire un cycle de lavage avec le lave -vaisselle vide et de
débrancher l’appareil de la prise, de coup er l’alimentation en eau et de laisser la porte de l’appareil entrouverte. Cela
allongera la durée de vie des joints étanches et empêchera les mauvaises odeurs de se former à l’intérieur de l’appareil.
Manutention de l’appareil
Si vous devez déplacer l’appareil, maintenez-le si possible en position verticale. En cas de besoin réel,
renversez-le vers l’arrière-
Joints étanches
Les aliments qui restent coincés dans les joints étanches sont à l’origine de mauvaises odeurs. Pour
l’empêcher, nettoyez-les régulièrement avec une éponge humide.
A propos du branchement électrique
PRUDENCE, pour votre sécurité personnelle
N’UTILISEZ NI RALLONGE, NI FICHE D’ADAPTATION SUR CET APPAREIL.
IL EST STRICTEMENT INTERDIT DE COUPER OU D’ENLEVER LA TROISIÈME BROCHE DE MISE À LA
TERRE DU CORDON D’ALIMENTATION.
Conditions électriques
Alimentation électrique doit être munie de fusible avec fil en cuivre uniquement. Nous recommandons de monter un
dispositif de surcharge ou un disjoncteur et de prévoir un circuit séparé ne servant que cet appareil. Placez la sortie dans
une armoire adjacente.
Vérifiez si la fiche de l’appareil reste accessible après l’installation.
Branchement électrique
Vérifiez si la tension et la fréquence du courant correspondent à celles indiquées sur la plaque signalétique de l’appa reil
et si le circuit électrique est dimensionné pour la tension maximum de la plaque signalétique, puis introduisez la fiche
dans une prise électrique correctement mise à la terre. Si la prise su r laquelle l’appareil doit être branché n’est par
appropriée à la fiche, faites re mplacer la prise par un électricien qual ifié au lieu d’utiliser un adaptate ur.
AVERTISSEMENT !Vérifiez la présence d’une mise à la terr e a va nt l’usage.
10
Page 13
Comment raccorder le tuyau d’alimentation de sécurité
L’appareil doit être raccordé sur le circuit de distribution de l’eau à l’aide d’un tuyau flexible neuf. Ne
réutilisez pas les vieille tuyaux flexibles.
La pression de l’eau doit être comprise entre 0,04 Mpa et 1 Mpa. Si la pression est inférieure à la valeur
minimum, adressez-vous à notre service après-vente.
1 Sortez complè tement le tuya ux flexible de son loge ment à l’arri ère
du lave-vaisselle.
2 Serrez les vis du tuyau d’ alimentation de sécurité sur le robin et
ayant un filetage normalisé.
À PROPOS DU TUYAU D’ALIMENTATION DE SÉCURITÉ.
Le tuyau d’alimentation de sécurité a une double paroi. Le système de sécurité intervient en interrompant
le passage de l’eau si le tuyau flexible se brise ou si l’espace entre le tuyau flexible d’alimentation et sa
gaine extérieure striée se remplit d’eau.
AVERTISSEMENT !
Si vous fixez un tuyau d’arrosage sur une pri se d’eau d’évier montée sur le même circuit d’a limentation
en eau qu’un lave-vaisselle, il risque d’éclater. Si votre évier en a un, nous vous recommandons de
déconnecter le tuyau et de b oucher l’orifice.
Comment déconnecter le tuyau d’alimentation de sécurité
1 Coupez l’eau.
2 Chassez la pression de l’eau en appuyant sur le détendeur. Cela permet de décompresser l’eau et
de protéger la pièce et vous m ême contre de graves dangers d’éclaboussure.
3 Dévissez le tuyau d’alimentatio n de s éc urité du robinet.
Comment déconnecter le lave-vaisselle
1 Débranchez le cordon électrique de la prise murale.
2 Déconnectez le couple unique de l’adaptateur.
REMARQUE : Lorsque le moteur s’arrête à la fin du rinça ge final, le c ouple unique peut être débranc hé
et rangé.
RACCORDEMENT DE L’EAU FROIDE
Raccordez le tuyau d’alimentation en eau froide sur un connecteur ayant un filetage normalise et vérifiez
s’il est solidement fixé. Si les tuyaux d ’eau sont neufs ou n’ont pas été utilisés pendant l ongtemps, la issez
couler l’eau pour avoir la garantie qu’elle est propre. Si vous ne prenez pas cette précaution, l’entrée de
l’eau risque de se colmater et l’appareil de s’endommager.
RACCORDEMENT A L’EAU CHAUDE
L’alimentation en eau de l’appareil peut aussi être raccordée sur le circuit d ’eau chaude domestique
(système centralisé, système de chauffage), à condition que la température ne dépasse pas 60°C : Dans ce
cas, la durée du cycle de lavage d oi t ê t re r a ccourcie d’environ 15 minutes et l’efficacité du lavage est
légèrement réduite.
Vous devez effectuer le raccordement sur le circuit d’eau chaude en suivant la même procédure que pour
3 Ouvrez complètem ent l’eau ava nt de démarrer le lave- vai sselle .
11
Page 14
le raccordement sur le circuit d’eau froide.
Avant d’appeler le service après-vente ...
Recherche des pannes
L’examen des tableaux des pages suivantes peut vous éviter d’appeler le servic e aprè s-vente.
Problème Causes possibles Que faire
Le lave-vaisselle ne marche pas
La pompe de vidange ne s’arrête
pas
Bruit
Fusible grillé ou disjoncteur
déclenché
L’alimentation électrique n’est
pas activée
La pression de l’eau est faible
Débordement
Certains bruits sont norm aux
Les ustensiles ne sont pas
correctement placés dans les
paniers ou quelque petit objet est
tombé dans un panier
Le moteur ronfle
Remplacez le fusible ou réarmez
le disjoncteur Débranchez les
autres appareils partageant le
même circuit que le
lave-vaisselle
Vérifiez si le lave-vaisselle est
allumé et si la porte est bien
fermée.
Vérifiez si le cordon électrique
est correctement branché sur la
prise murale.
Vérifiez si l’alimentation en eau
est correctement raccordée et si
le robinet d’eau est ouvert.
Le système est conçu pour
détecter les débordements.
Lorsqu’il en détecte un, il arrête
la pompe de circulation et ac tive
la pompe de vidange.
Bruits produits par des résidus
alimentaires ou par l’ouverture
du bac à lessive.
Vérifiez si le chargement est
correctement placé dans le
lave-vaisselle.
Le lave-vaisselle n’a pas été
utilisé régulièrement. Si vous ne
l’utilisez pas souvent, n’ou blie z
pas d’effectuer un remplissa ge et
une vidange chaque semaine afin
que le joint étanche reste
humide.
12
Page 15
Emulsion dans la cuve
Débordement du produit de
Intérieur de la cuve taché Vous avez utilisé une lessive
Les assiettes ne sont pas sèches Le distributeur du produit de
Les assiettes et les couverts ne
sont pas propres
Taches et pellicule sur les verres
et les couverts
Erreur de lessive
rinçage
contenant un colorant
rinçage est vide
Le programme n’est pas correct Sélectionnez un programme plus
Les paniers ne sont pas chargés
correctement
1 Eau extrêmement calcaire
2 Température d’entrée de l’eau
faible
3 Lave-vaisselle surchargé
4 Chargement mal effectué
5Lessive en poudre trop vieille
ou humide
6 Le distributeur du produit de
rinçage est vide
7 Mauvais dosage du lessive
N’utilisez qu’ une lessive
spéciale pour lave-vaisselle afin
d’éviter le risque de form ation de
mousse.
Si cela se produit, ouvrez le
lave-vaisselle et laissez évaporer
la mousse.
Ajoutez 4 litres d’eau froide dans
la cuve. Fermez et verrouillez le
lave-vaisselle puis vidangez
l’eau en faisant tourner
doucement le cadran jusqu’à la
fin de la vidange. Rép é tez en cas
de besoin.
Essuyez toujours
immédiatement les
débordements du produit de
rinçage.
Vérifiez si la lessive ne contient
pas de colorant.
Vérifiez si le distributeur du
produit de rinçage est plein.
fort
Vérifiez si l’action du
distributeur du produit de
rinçage et des bras de lavage
n’est pas gênée par des plats tro p
grands.
Pour éliminer les taches des
verres :
1 Sortez du lave-vaisselle tous
les ustensiles métalliques.
2 N’ajoutez pas de lessive.
3 Choisissez le cycle le plus
long.
4 Démarrez le lave-vaisselle et
laissez-le marcher pendant
environ 18÷22 minutes, il se
trouve alors dans la phase de
lavage principale.
5 Ouvrez la porte et versez 2
tasses de vinaigre de vin blanc
dans le bas du lave-vaisselle.
6 Refermez la porte et laissez le
lave-vaisselle conclure le cycle.
Si le vinaigre ne suffit pas :
Répétez les mêmes opérations
mais en ajoutant 1/4 de tasse (60
ml) de cristaux d’acide citri que à
la place du vinaigre.
13
Page 16
Avant d’appeler le service après-vente ...
Problème Causes possibles Que faire
Opacité sur les verres Combinaison entre l’eau douce
et l’excès de lessive
Pellicule jaune ou brune à
l’intérieur
Pellicule blanche à l’intérieur
Le couvercle du bac à produits
ne se verrouille pas
Il reste de la lessive dans le bac à
produits
Vapeur d’eau Phénomène normal
Traces noires ou grises sur les
assiettes
Il reste de l’eau au fond de la Cela est normal Une petite quantité d’eau propre
Taches de café ou de thé
Les dépôts de fer dans l’eau
peuvent former une pellicule
Dépôts calcaires
Le cadran n’est pas sur la
position OFF
Des assiettes coincent le bac à
produits
Les ustensiles en aluminium ont
frotté contre les assiettes
Utilisez moins de lessive si votre
eau est douce et sélectionnez un
cycle plus court pour lave r les
verres et les obtenir propres.
utilisez une solution formée par
1/2 tasse d’eau de javel et 3
tasses d’eau chaude pour
éliminer les taches à la main
AVERTISSEMENT
A la fin du cycle attendez 20
minutes pour laisser refroidir les
éléments chauffants avant de
nettoyer l’intérieur afin de ne pas
vous brûler.
Demandez à un spécialiste du
traitement des eaux de poser un
filtre spécial.
Nettoyez l’intérieur à l’aide
d’une éponge humide imbibée de
lessive, en portant des gants.
N’utilisez jamais de produits
lessiviels autres que ceux
spécialement étudiés pour les
lave-vaisselles afin d’éviter la
formation de mousse.
Placez le cadran sur la position
OFF et faites glisser le loquet de
la porte vers la gauche.
Chargez à nouveau correctement
la vaisselle.
De la vapeur d’eau sort à travers
la bouche d’aération près du
loquet de la porte pendant le
séchage et la vidange de l’eau.
Utilisez un nettoyant légèrement
abrasif pour éliminer ces traces
14
Page 17
cuve autour de la bouche de sor t ie, au
fond et à l’arrière de la cuve,
permet de lubrifier le joint
étanche.
Le lave-vaisselle a une fuite
Le distributeur est trop plein et le
produit de rinçage se déverse
Le lave-vaisselle n’est pas à plat
Evitez de trop remplir le
distributeur du produit de
rinçage. Les débordements du
produit de rinçage provoquent la
formation de mousse et peuvent
causer un débordement. Essuye z
les débordements avec un
chiffon humide.
Vérifiez si le lave-vaisselle est
bien à plat.
15
Loading...
