Page 1

Guida pratica all’uso

EN ES

User instructions nstrucciones para el uso Instruções de utilização

CDPM 77735 CDPM 77735 X

LAVASTOVIGLIE

DISHWASHER

LAVAVAJILLAS

MÁQUINA DE LAVAR LOIÇA

Page 2

Complimenti, con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio.

Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a contatto diretto con i Consumatori. Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre.

Candy Le propone inoltre una vasta gamma di elettrodomestici:

lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori.

Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy. La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni

riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione.

Servizio Assistenza Clienti

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato effettuerà l’intervento addebitando al consumatore tutti i costi relativi.

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per una copertura sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel capitolo "Ricerca piccoli guasti".

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

Attenzione:

la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it.

MATRICOLADEL PRODOTTO. Dove si trova?

E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

199 12 13 14

Page 3

INDICE

Norme generali di sicurezza Installazione Alimentazione Idrica Caricare il sale Regolazione del cesto superiore Caricamento delle stoviglie Informazioni per laboratori di prova Caricamento detersivo Tipi di detersivo Caricamento brillantante Pulizia filtri Consigli pratici Pulizia e manutenzione ordinaria Descrizione dei comandi Dati tecnici Scelta dei programmi e funzioni particolari Impianto di decalcificazione Elenco dei programmi Ricerca piccoli guasti

pag. 4 pag. 6 pag. 7 pag. 9 pag. 10 pag. 11 pag. 13 pag. 14 pag. 15 pag. 16 pag. 17 pag. 18 pag. 19 pag. 20 pag. 20 pag. 21 pag. 25 pag. 26 pag. 28

Fig. A

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

Page 4

NORME GENERALI DI SICUREZZA

■ Questo apparecchio è destinato ad un uso in ambienti domestici e simili come per esempio:

scano i pericoli del suo utilizzo. Evitare che i bambini giochino con l’apparecchio o che si occupino della sua pulizia e manutenzione senza supervisione.

- nelle aree ristoro di negozi, uffici e altri ambienti di lavoro;

- negli agriturismo;

- dai clienti negli hotels, motels e altre aree residenziali simili;

- nei bed & breakfast. Un utilizzo diverso da quello tipico

dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche negli ambienti sopra descritti.

Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore.

Qualsiasi danno all’apparecchio o ad altro, derivante da un uso diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico), non sarà ammesso dal costruttore in sede legale.

■ Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capi-

■ I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

■ I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

■ Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell’apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.

■ L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa.

■ Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

■ Dopo l’installazione, l’apparecchio deve essere posizionato in modo che la spina sia raggiungibile.

Page 5

■ Per il numero massimo di coperti fare riferimento alla tabella "DATI TECNICI".

ATTENZIONE! Coltelli ed altri utensili con l’estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).

■ Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore

■ In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.

■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.

■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).

■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.

■ La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.

Prescrizioni di sicurezza

■ Assicurarsi che l’impianto elettrico sia provvisto di messa a terra, in caso contrario richiedere l’intervento di personale qualificato.

La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra.

■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.

■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.

■ In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico.

Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.

Page 6

■ Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.

Questo apparecchio è conforme alle Direttive Europee:

■ 2006/95/EC (LVD);

■ 2004/108/EC (EMC);

■ 2009/125/EC (ErP);

■ Per le modalità di installazione

degli apparecchi da incasso, fare riferimento all'apposito capitolo o alle istruzioni allegate al presente libretto.

INSTALLAZIONE NELLE CUCINE COMPONIBILI

Per accosto

■ La lavastoviglie è stata studiata con l'al-

tezza modulare di 85 cm e quindi può essere accostata ai mobili delle moderne cucine componibili di analoga altezza. Per allinearla esattamente, regolare i piedini dell'apparecchio.

■ Il piano superiore, in laminato ad alta

resistenza, può essere usato senza nessun particolare riguardo perchè resistente al calore, all'abrasione ed è antimacchia (fig. 5).

■ 2011/65/EU (RoHS); e a tutte le successive.

Per inserimento sottopiano

■ Le più moderne cucine componibili hanno un piano di lavoro unico, sotto il quale vengono inseriti i mobili base e gli elettrodomestici. In questo caso, basta asportare il piano di lavoro, svitando le viti che si trovano sotto di esso nella parte posteriore

(fig. 6a).

IMPORTANTE Dopo aver asportato il piano di lavoro, le viti DEVONO essere riposizionate nella loro sede (fig. 6b).

■ L'altezza si riduce così a 82 cm, come previsto dalle Norme internazionali (ISO) e la lavastoviglie si inserisce perfettamente sotto il piano continuo della cucina (fig. 7).

598

556/573

Page 7

ALIMENTAZIONE IDRICA

IMPORTANTE L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

■ I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.

IMPORTANTE La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C.

■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa.

■ E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B).

■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2).

■ Il tubo di carico “A” deve essere avvitato ad un rubinetto dell'acqua “B” con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.

■ Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.

■ Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

Page 8

Collegamento allo scarico d'acqua

■ Infilare il tubo nell'impianto di scarico,

senza creare pieghe (fig. 4).

■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.

■ Si raccomanda di predisporre il sifone antiodore (fig. 4X).

■ Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.

■ L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y).

■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z).

■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.

Page 9

CARICARE IL SALE

■ La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.

■ È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.

■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.

■ Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

IMPORTANTE Dopo ogni rifornimento di sale, È NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/ PRELAVAGGIO.

■ Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.

IMPORTANTE Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.

Page 10

REGOLAZIONE DEL CESTELLO SUPERIORE

(solo nei modelli predisposti)

Utilizzando abitualmente piatti da 29 cm a 32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo (a seconda dei modelli):

Tipo “A”:

1. Ruotare i fermi anteriori “A” verso

l'esterno;

2. Sfilare il cesto e rimontarlo nella

posizione più alta;

3. Rimettere i fermi “A” nella posizione

originale.

Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

Tipo “B”:

1. Estrarre il cesto superiore;

2. Impugnare il cesto da entrambi i lati e tirarlo verso l’alto (fig. 1).

Tipo “A”

Tipo “B”

Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

PER RIPORTARE IL CESTO IN POSIZIONE BASSA:

1. Impugnare il cesto da entrambi i lati e

tirarlo leggermente verso l’alto (fig. 2a);

2. Lasciare lentamente ricadere il cesto

accompagnandolo (fig. 2b).

N. B. : NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO (fig. 3).

Attenzione : si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.

Page 11

CARICAMENTO DELLE STOVIGLIE

Utilizzo del cesto superiore

■ Il cesto superiore è dotato di supporti

mobili agganciati alla sponda laterale, in grado di assumere 4 posizioni.

■ Nella posizione abbassata (A-A1) i sup-

porti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice.

AA1

Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3.

Cesto superiore (fig. 1) A = piatti fondi B = piatti piani C = piatti dessert D = sottotazze E = tazze F = bicchieri

■ In posizione rialzata (B-B1) i supporti

permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.

BB1

■ Si consiglia di posizionare i piatti di

dimensione maggiore, con un diametro di circa 26 cm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.

■ Nel cesto superiore possono trovare

alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti.

■ Il cesto superiore è stato studiato al fine

di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.

Cesto superiore (fig. 2) A = piatti fondi B = piatti piani C = piatti dessert D = sottotazze E = tazze F = calici G = bicchiere H = cesto posate

Page 12

Cesto superiore (fig. 3) A = bicchieri B = sottotazze C = tazze D = coppa piccola E = coppa media F = coppa grande G = piatto da dessert H = cucchiai da servizio I = mestolo L = posate

- POSIZIONE "B": per piatti di forma par-

ticolare anche se di dimensioni standard (fondine molto profonde, quadrate o senza bordo, ecc…).

- POSIZIONE "C": per piatti piani più

grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per pizza, ecc…).

Utilizzo del cesto inferiore

■ Nel cesto inferiore vengono alloggiate

pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.

■ Le posate vanno sistemate con il manico

verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 7 e 8) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.

■ Il cesto inferiore è dotato di una speciale

griglia mobile centrale (fig. 4 e 5) utile per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle standard.

- POSIZIONE "A": per un carico di piatti

standard o per un carico esclusivo di pentole, insalatiere, ecc…

■ I piatti di ridotte dimensioni, come ad esempio quelli da dessert, devono essere caricati nel cesto inferiore come indicato in figura 6, con gli appositi supporti mobili posizionati verso l' esterno ("B"). Per i piatti di normali o grandi dimensioni, supporti devono trovarsi in posizione interna ("A").

ATTENZIONE! Se i piatti piccoli vengono posizionati senza il corretto utilizzo delle ribaltine, il braccio lavante inferiore si blocca interferendo con i piatti stessi.

Page 13

Un carico standard giornaliero è rappresentato nella fig. 7 e 8.

Cesto inferiore (fig. 7) A = pentola media B = pentola grande C = padella D = zuppiere, piatti da portata

E = posate F = tegami, teglie G = coppa media H = coppa piccola

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

IMPORTANTE Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto.

A F

Cesto inferiore (fig. 8) A = piatti fondi B = piatti piani C = piatti dessert D = piatto da portata E = posate

INFORMAZIONE PER I LABORATORI DI PROVA

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumuore, secondo le Norme EN, al seguente indirizzo:

testinfo-dishwasher@candy.it

Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere targhetta dati).

Page 14

CARICAMENTO DETERSIVO

Il detersivo

IMPORTANTE Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie.

Nella lavastoviglie si trova una confezione campione di ”FINISH” che assicura ottimi risultati di lavaggio.

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

Caricare il detersivo

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.

ATTENZIONE! Nel cesto inferiore, non caricare le stoviglie in posizione tale da impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.

La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

IMPORTANTE Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.

Page 15

TIPI DI DETERSIVO

Detersivi in pastiglie

I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi dissolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.

IMPORTANTE Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.

e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare;

■ l’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo.

Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.

L’utilizzo improprio di questi prodotti potrebbe portare:

■ alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie;

Detersivi concentrati

I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie. I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.

Detersivi combinati

I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).

Detersivi combinati “ALLin 1”

Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.) che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:

■ leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso

■ ad un degrado delle prestazioni di asciugatura e/o di lavaggio.

IMPORTANTE Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.

Si ricorda che l'uso dei detersivi combinati “ALL in 1” rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli).

Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).

In questo caso, si raccomanda di:

■ riempire nuovamente i contenitori del sale e del brillantante;

■ eseguire un normale ciclo di lavaggio senza carico.

Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale.

Page 16

CARICAMENTO BRILLANTANTE

Il brillantante

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

Caricare il brillantante

Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione.

PIENO VUOTO

riflesso scuro riflesso chiaro

Regolazione del brillantante da 1 a 6

Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

Page 17

PULIZIA DEI FILTRI

Il sistema filtrante (fig. A "4") è costituito da:

Bicchierino centrale, che trattiene le parti-

celle più grosse di sporco; Piastra, che filtra continuamente l'acqua di

lavaggio; Microfiltro, posto sotto la piastra, che trat-

tiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.

■ Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.

■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).

■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).

■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.

■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.

ATTENZIONE! Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie.

Avere cura di riavvitare, in senso orario, il filtro nella piastra perchè un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.

IMPORTANTE Non usare la lavastoviglie senza filtri.

Page 18

CONSIGLI PRATICI

Consigli utili per risparmiare

Consigli per ottenere ottimi risultati di lavaggio

■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti.

■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.

■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.

■ Sistemare le stoviglie con l'apertura rivolta verso il basso.

■ Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.

■ Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente.

■ Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.

■ Per il perfetto lavaggio di argenteria è necessario:

a) sciacquarla appena dopo l'uso,

sopratutto se è stata impiegata per maionese, uova, pesce, ecc.;

b) non cospargerla con detersivo;

■ Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.

■ In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.

Cosa non lavare

■ È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato.

■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.

■ È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

IMPORTANTE Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.

Suggerimenti al termine del programma

c) non metterla a contatto con altri

metalli.

■ Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore.

■ Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

Page 19

PULIZIA E MANUTENZIONE ORDINARIA

■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.

■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente.

■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.

■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie.

■ Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

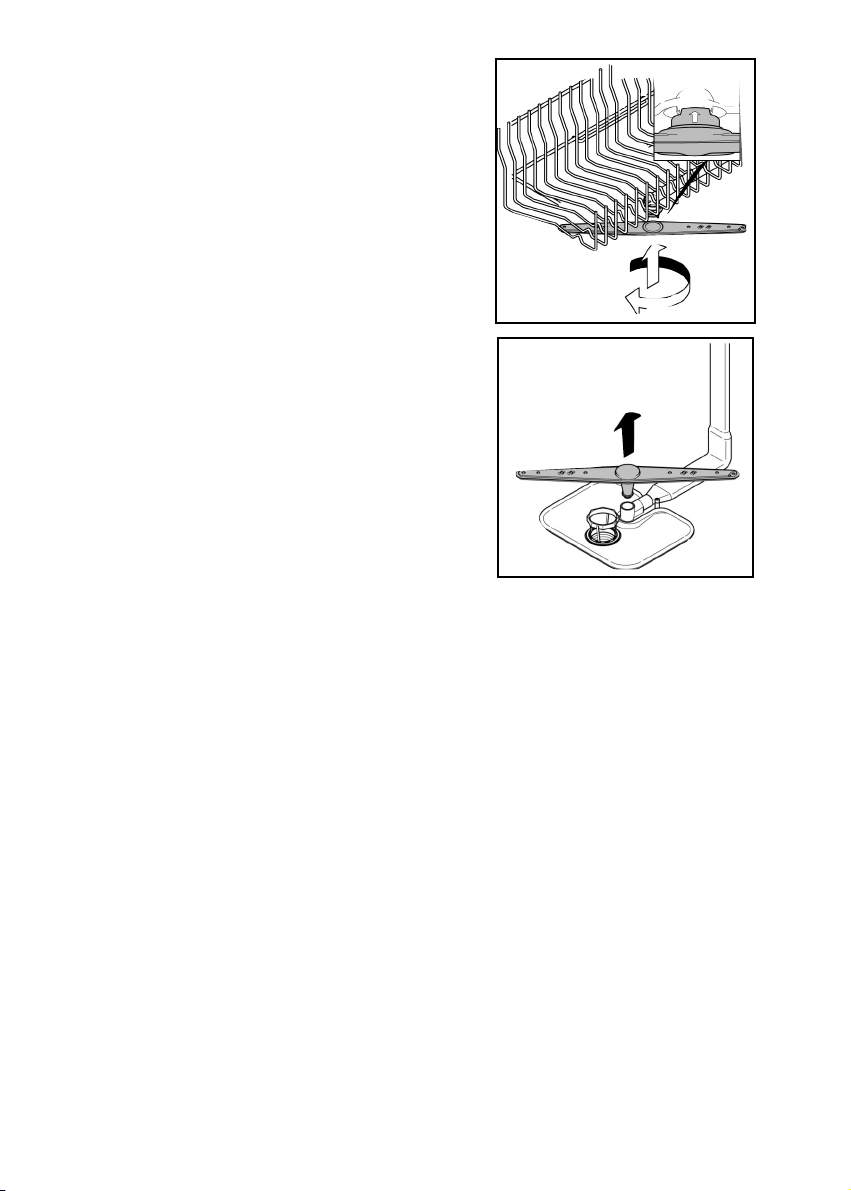

1.togliere il braccio lavante superiore,

ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'opera- zione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2) ;

2.lavare i bracci rotanti sotto un getto d'ac-

qua, liberando dallo sporco gli spruzzatori otturati;

3.al termine dell'operazione, rimettere i

bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.

■ Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.

■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

DOPO L'USO

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.

Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

2. togliere la spina;

3. chiudere il rubinetto dell'acqua;

4. riempire il contenitore del brillantante

per risciacqui;

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

7. se la macchina viene lasciata in ambienti

dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

Page 20

DESCRIZIONE DEI COMANDI

A Pulsante "ON/OFF"

Pulsante "START"/"RESET"

(avvio/annullamento programma)

B Pulsante "SELEZIONE PROGRAMMA"

G Spie "SELEZIONE OPZIONE"

Pulsante "PARTENZA DIFFERITA

H Display digitale

D Pulsante opzione "EXPRESS"

I Legenda programmi

E Pulsante opzione "ALL IN 1"

DIMENSIONI

Con piano lavoro Senza piano lavoro

Larghezza x Altezza x Profondità (cm) 60 x 85 x 60 Ingombro con porta aperta (cm) 120

DATI TECNICI

Coperti (EN 50242) Capacità con pentole e piatti Pressione nell'impianto idraulico (MPa)

Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione

CONSUMI (programmi principali)*

Programma Energia (kWh) Acqua (L) IGIENIZZANTE UNIVERSALE ECO ULTRA RAPIDO 24'

Consumo di energia nei modi spento e stand-by: 0,30 W / 0,45 W

*Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono possibili differenze).

2,07 1,53 1,08 0,59

59,8 x 82 x 57,3

117

9 persone

Min. 0,08 - Max. 0,8

Vedere targhetta dati

21 15 10

Page 21

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Impostazione dei programmi

■ Aprire lo sportello ed introdurre le stoviglie da lavare.

■ Premere il pulsante "ON/OFF" per circa 2 secondi. Sul display verranno visualizzati due trattini.

■ Scegliere un programma premendo il pulsante "SELEZIONE PROGRAM-

MA".

■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà).

Le opzioni possono essere attivate o disattivate ENTRO un minuto dalla partenza del programma.

■ Premere il pulsante "START" . Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti

[Es: 1 h (1 ora) / 25 (25 minuti)].

IMPORTANTE Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica particolare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

Interruzione di un programma

Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

■ A sportello chiuso, dopo un segnale acustico, il programma si avvierà automaticamente. Il display visualizzerà il tempo rimanente a fine ciclo.

ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA".

Programmi "IMPULSE"

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

IMPORTANTE E’ possibile interrompere il programma in corso anche senza aprire lo sportello, premendo il pulsante "ON/OFF". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il pulsante "ON/OFF".

ATTENZIONE! Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.

Page 22

Modifica di un programma in

corso

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.

■ Il programma in corso verrà annullato. Sul display verranno visualizzati due trattini.

Pulsanti opzione

Pulsante "EXPRESS"

Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie.

■ A questo punto sarà possibile impostare un nuovo programma.

ATTENZIONE! Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Svolgimento del programma

Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo che si aggiornerà automaticamente col trascorrere dei minuti.

Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica.

Pulsante "ALL IN 1"

Questa opzione permette l'utilizzo ottimale dei detersivi combinati “ALL in 1” ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante, il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, viene disattivato l'indicatore di mancanza sale.

ATTENZIONE! Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pulsante.

IMPORTANTE L’uso di quest'opzione è raccomandato specialmente in caso di utilizzo del programma ULTRA RAPID 24', la cui durata sarà prolungata di circa 15 minuti per consentire una migliore azione del detersivo in pastiglie.

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. La lavastoviglie si spegnerà automaticamente.

Indicazione mancanza sale

Quando diviene necessario provvedere a riempire il contenitore del sale, all'accensione della lavastoviglie sul display verrà visualizzato "SL". La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

Page 23

Pulsante "PARTENZA DIFFERITA"

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

Esclusione segnalazione acustica di FINE PROGRAMMA

La segnalazione acustica di fine programma può essere disattivata nel seguente

modo:

■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00").

■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23).

■ Per avviare il conteggio, premere il pulsante "START".

Il display visualizzerà il tempo rimanente alla partenza del programma.

Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto.

Se si desidera annullare la partenza ritardata procedere nel seguente modo:

■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.

IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3. Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suoneria è attivata).

4. Premere nuovamente lo stesso pulsante (apparirà "b0" che sta ad indicare che la suoneria è disattivata).

■ La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini.

■ A questo punto, se si desidera far parti-

re la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PRO-

GRAMMI".

5. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

Per riattivare la suoneria, seguire la stessa procedura.

Page 24

Memorizzazione dell'ultimo

programma utilizzato

4. Premere nuovamente lo stesso pulsante (sul

display verrà visualizzato "A1" che sta ad indicare che la memorizzazione è attivata).

Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

IMPORTANTE Iniziare la procedura SEMPRE dalla

condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emes-

5. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

Per disattivare la memorizzazione, seguire la stessa procedura.

IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso.

so un breve suono).

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 30 secondi (durante questo periodo si udiranno 3 segnali acustici).

3. Rilasciare il pulsante nel momento in cui verrà emesso il TERZO segnale acustico (sul display verrà visualizzato "A0" che sta ad indicare che la memorizzazione è disattivata).

ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display

SEGNALAZIONE AUTOMATICA DI ANOMALIE

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico.

Sul display compare E3 accompagnato da un breve segnale acustico.

Sul display compare accompagnato da un breve segnale acustico.

Sul display compare

o EL, accompagnati da un

breve segnale acustico.

Sul display compare accompagnati da un breve segnale acustico.

E5,E6,E7,

E8 o Ei

Mancanza acqua (rubinetto dell'acqua chiuso).

La macchina non riesce a scaricare l'acqua dalla vasca.

Perdita di acqua.

Guasto al controllo elettronico.

L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata.

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo.

Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

E' necessario rivolgersi al Servizio Assistenza Tecnica.

Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

Page 25

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione.

I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

La regolazione è stata impostata dalla

fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:

IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-

neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per

almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcificazione corrente.

Livello

0 1 2 3

5 6 7

Durezza

dell'acqua

°fH

(gradi

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

(gradi

francesi)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Uso sale

rigenerante

tedeschi)

SI SI SI SI SI SI SI

Regolazione

decalcificazione

d0 d1 d2 d3 d4 d5 d6 d7

3. Premere nuovamente lo stesso pulsante

per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".

4. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

ATTENZIONE! Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il "ON/OFF"

1).

Pulsante

“ON/OFF”

e ripartire dall'inizio (PUNTO

Display digitale

Pulsante

“SELEZIONE PROGRAMMA”

pulsante

Page 26

ELENCO DEI PROGRAMMI

Lavaggio con prelavaggio

Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie.

Programma

Igienizzante

Universale

Giornaliero

Rapido 59'

Ultra Rapido 24'

75°C

60°C

55°C

Eco

45°C

Delicato

45°C

65°C

50°C

Descrizione

Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc…

Adatto al lavaggio di stoviglie e pentole normalmente sporche.

Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali.

Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie).

Programma normalizzato EN 50242.

Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.

Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).

Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 6 coperti.

Prelavaggio

Cura Lavastoviglie

= Programmi “IMPULSE”

Ultra Silent

55°C

Programma a massima silenziosità . Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate.

Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

Programma indicato per la cura della lavastoviglie, in abbinamento a specifici prodotti disponibili in commercio. Da utilizzare a macchina vuota.

N.D.= OPZIONE NON DISPONIBILE

Page 27

Operazioni da compiere Svolgimento del Programma

Detersivo prelavaggio

Detersivo lavaggio

Pulizia filtro e piastra

Controllo scorta

brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Primo risciacquo

freddo

Secondo

risciacquo freddo

Durata

media in

Minuti

Risciacquo caldo con

brillantante

Con acqua fredda

(15°C)*-Tolleranza ± 10%-

Pulsante

“PARTENZA DIFFERITA”

Funzioni

Facoltative

Pulsante “EXPRESS”

Pulsante “ALL in 1”

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

75°C

60°C

55°C

45°C

65°C

50°C

55°C

130

120

170

240

N.D.

70°C

CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA

AUTOMATICAMENTE DURANTE LO SVOLGIMENTO DELLO STESSO.

Page 28

RICERCA PICCOLI GUASTI

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli:

ANOMALIA CAUSA RIMEDIO

1 - Non funziona con qualsiasi

programma

2 - Non carica acqua

3 - Non scarica acqua

Spina corrente elettrica non inserita nella presa

Tasto O/I non inserito

Sportello aperto

Manca energia elettrica

Vedi cause 1

E’ chiuso il rubinetto acqua

Programmatore non correttamente posizionato

Il tubo di carico è piegato

Il filtrino del tubo di carico acqua è intasato

Filtro sporco

Tubo di scarico piegato

La prolunga del tubo di scarico non è corretta

Lo scarico a muro non ha lo sfiato in aria

Inserire spina

Inserire tasto

Chiudere sportello

Controllare

Aprire il rubinetto acqua

Posizionare correttamente il programmatore

Eliminate le pieghe del tubo

Pulite il filtrino posto all’estremità del tubo di carico

Pulire filtro

Raddrizzare tubo di scarico

Seguite esattamente le istruzioni per il collegamento del tubo di scarico

Consultate un tecnico qualificato

4 - Scarica acqua in continuazio-

5 - Non si sentono ruotare

i bracci di lavaggio

6 - Nelle macchine elettroniche

senza display: una o più spie lampeggiano rapidamente

Tubo di scarico in posizione troppo bassa

Eccessivo dosaggio di detersivo

Oggetto del carico che impedisce la rotazione dei bracci

Piastra filtrante e filtro eccessivamente sporchi

Rubinetto dell'acqua chiuso

Alzare il tubo di scarico ad almeno 40 cm dal pavimento

Ridurre dose detersivo. Utilizzare detersivo specifico

Controllare

Pulire piastra e filtro

Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

Page 29

ANOMALIA CAUSA RIMEDIO

SERVIZIO ASSISTENZA TECNICA

☎

199. 123. 123

7 - Se il carico viene

parzialmente lavato

8 - Mancata o parziale

asportazione del detersivo

9 - Presenza di macchie

bianche sulle stoviglie

10 - Rumorosità durante

il lavaggio

11 - Le stoviglie non sono

perfettamente asciutte

Vedi cause 5

Fondo di pentole non perfettamente lavato

Bordo di pentole non perfettamente lavato

Spruzzatori parzialmente otturati

Le stoviglie non sono sistemate bene

L’estremità del tubo di scarico è immersa nell’acqua

Il detersivo non è dosato adeguatamente, è vecchio o indurito

Il tappo del contenitore sale non è chiuso bene

Il programma di lavaggio scelto è troppo blando

Posate, piatti, pentole, ecc… interferiscono con l'apertura dello sportellino della vaschetta detersivo.

Acqua di rete con eccessiva durezza

Le stoviglie sbattono tra di loro

I bracci rotanti sbattono sulle stoviglie

Mancanza di circolazione d’aria

Mancanza brillantante

Controllare

Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie

Posizionare meglio la pentola

Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua

Non addossate troppo le stoviglie tra di loro

L’estremità del tubo di scarico non deve toccare l’acqua scaricata

Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto

Avvitatelo fino in fondo

Scegliete un programma più energico

Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo.

Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica

Sistematele meglio nei cesti

Sistemate meglio le stoviglie

Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale

Utilizzare il brillantante

NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

Page 30

Congratulations!

Thank you for choosing a Candy appliance; quality dishwashers which guarantee high performance and reliability. Candy manufacture a vast range of domestic appliances: washing machines, washer/dryers, cookers, microwave ovens, ovens and hobs, refrigerators and freezers. Ask your dealer for the catalogue with the complete range of Candy products. Please read this booklet carefully as it provides important information regarding the safe installation, use, and maintenance of the machine, together with some useful advice on how to achieve the best results from your dishwasher. For future reference please keep this instruction booklet in a safe place.

CUSTOMER SERVICE AND GUARANTEE

Your new appliance is fully guaranteed by the manufacturer for 12 months against electrical/mechanical breakdown excluding:

A. Any faults which occur due to bad

installation or misuse of the machine.

B. Any faults which occur due to repair

of, or interference with, the machine by any person not authorised by the manufacturer to carry out service.

C. Any faults which occur due to

any parts which are fitted to the machine which are not the original manufacturers parts.

D. Any faults arising from non-domestic

use or unusual or abnormal use of the machine.

E. Any faults arising from operation at

incorrect voltage.

F. Any faults arising from incorrect

operation of the machine. The guarantee applies to Gt Britain and Northern Ireland only, and is an addition to your statutory rights.

AFTER SALES SERVICE

For service and repairs call your local engineer on our national telephone number:

GIAS Service Tel: 08444 995599 Support Service (Eire 0818 200021)

Page 31

CONTENTS

General safety rules Installation Water connection Loading the salt Adjusting the upper basket Loading the dishes Information for test laboratories Loading the detergent Types of detergent Loading the rinse aid Cleaning the filters Some practical hints Routine cleaning and maintenance Description of the control panel Technical data Programme selection and special functions Water softner unit Programme guide Identifying minor faults

pag. 32 pag. 34 pag. 35 pag. 37 pag. 38 pag. 39 pag. 41 pag. 42 pag. 43 pag. 44 pag. 45 pag. 46 pag. 47 pag. 48 pag. 48 pag. 49 pag. 53 pag. 54 pag. 56

Fig. A

Please read the instructions in this booklet carefully because they contain important information on how to install, use and maintain your dishwasher safely as well as containing useful tips on how to make the most of it.

Keep this booklet safe for future reference.

Page 32

GENERAL SAFETY RULES

■ This appliances is intended to be used in household and similar applications such as:

- staff kitchen areas in shops, offices and other working environments;

- farm houses;

- by clients in hotels, motels and other residential type environments;

- bed and breakfast type environments.

A different use of this appliance from household environment or from typical housekeeping functions, as commercial use by expert or trained users, is excluded even in the above applications.

If the appliance is used in a manner inconsistent with this it may reduce the life of the appliance and may void the manufacturer’s warranty.

Any damage to the appliance or other damage or loss arising through use that is not consistent with domestic or household use (even if located in a domestic or household environment) shall not be accepted by the manufacturer to the fullest extent permitted by law.

■ This appliance can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

■ Children should be supervised to ensure that they do not play with the appliance.

■ Children of less than 3 years should be kept away unless continuously supervised.

■ Should it be necessary to replace the supply cord, call the After Sales Service Centre.

■ The appliance must be connected to the water mains using new hose-sets. The old hose-sets should not be reused.

■ Water pressure must be between 0,08 MPa and 0,8 MPa.

■ When the appliance is located on a carpet floor, attention must be paid to ensure that there is no obstruction to the bottom vents.

■ After installation, the appliance must be positioned so that the plug is accessible.

Page 33

■ For the maximum place loading, please refer to the "TECHNICAL DATA" table/section.

WARNING ! Knives and other utensils with sharp points must be loaded in the basket with their points down or placed in a horizontal position.

■ The door should not be left in the open position since this could present a potential hazard ( es. tripping ).

■ To consult the product fiche please refer to the manufacturer website.

■ In general it is not advisable to use adaptors, multiple plugs and/or extension cables.

■ Do not remove the plug from the mains supply socket by pulling the mains cable or the machine itself.

■ Do not leave the appliance exposed to the elements (rain, sun etc).

■ Leaning or sitting on the open door of the dishwasher could cause it to tip over.

■ The dishwasher is designed for normal kitchen utensils. Objects that have been contamined by petrol, paint, traces of steel or iron, corrosive chemicals, acids or alkalis must not be washed in the dishwasher.

Safety instructions

■ Make sure the electrical system is grounded. Otherwise, seek qualified professional assistance.

Manufacturer declines all responsibility for any damage due to non-earthing of the machine.

■ Ensure that the dishwasher does not crush power cables.

■ If there is a water softening device installed in the home there is no need to add salt to the water softener fitted in the dishwasher.

■ If the appliance breaks down or stops working properly, switch it off, turn off the water supply and do not tamper with it. Repair work should only be carried out by an approved service agent and only genuine spare parts should be fitted. Any failure to follow the above advice may have serious consequences for the safety of the appliance.

Page 34

■ If it you need to move the machine after removing the packaging, do not try to lift it by the bottom of the door. Open the door slightly and lift the machine by holding on the top.

■ For the installation of built-in appliances, please refer to the specific chapter or to the instructions enclosed with the booklet.

Appliance complies with European Directives:

■ 2006/95/EC (LVD);

■ 2004/108/EC (EMC);

■ 2009/125/EC (ErP);

■ 2011/65/EU (RoHS)

and subsequent amendments

INSTALLATION IN FITTED KITCHENS

Fitting between existing cabinets

■ The height of the dishwasher, 85 cm, has

been designed in order to allow the machine to be fitted between existing cabinets of the same height in modern fitted kitchens. The feet can be adjusted so that correct height is reached.

■ The laminated top of the machine does

not require any particular care since it is heatproof, scratchproof and stainproof

(fig. 5).

Underneath existing work top

(when fitting beneath a work top)

■ In most modern fitted kitchens there is only one single work top under which cabinets and electrical appliances are fitted. In this case remove the work top of the dishwasher by unscrewing the screws under the rear edge of the top

(fig. 6a).

IMPORTANT After removing the work top, the screws MUST BE screwed again under the rear edge of the top (fig. 6b).

■ The height will then be reduced to 82 cm, as scheduled by the International Regulations (ISO) and the dishwasher will fit perfectly under the kitchen working top (fig. 7).

598

556/573

Page 35

WATER CONNECTION

IMPORTANT The appliance must be connected to the water mains using new hose-sets. The old hose-sets should not be reused.

■ The inlet and drain hoses can be directed to left or right.

IMPORTANT The dishwasher can be connected to either cold or hot water, as long as it is no hotter than 60°C.

■ Water pressure must be between 0,08 MPa and 0,8 MPa.

■ The inlet hose must be connected to a tap so that the water supply can be cut off when the machine is not in use

(fig. 1 B).

■ The dishwasher is fitted with 3/4" threaded connector (fig. 2).

■ Connect inlet hose “A” to water tap “B” with a 3/4" attachment making sure that it has been properly tightened.

■ If it is necessary, the inlet pipe can be lengthened up to 2,5 m. The extension pipe is available from the After Sales Service Centre.

■ If the dishwasher is connected to new pipes or to pipes which have not been in use for a long time run water through for a few minutes before connecting the inlet hose. In this way no deposits of sand or rust will clog up the water inflow filter.

Page 36

Connecting the outlet hose

■ The outlet hose should disharge into a standpipe, making sure that there are no kinks (fig. 4).

■ The standpipe must be at least 40 cm above floor level and it must have an internal diameter of at least 4 cm.

■ It is advisable to fit an anti-odour air trap (fig. 4X).

■ If necessary the outlet hose can be extended up to 2,5 m, provided that it is kept at a maximum height of 85 cm above floor level. The extension pipe is available from the After Sales Service Centre.

■ The hose can be hooked over the side of the sink, but it must not be immersed in water, in order to prevent water from being syphoned back to the machine when this is in operation (fig. 4Y).

■ When installing the appliance under a worktop the hose pipe clamp must be attached to the wall in the highest possible position under the worktop (fig. 4Z).

■ Check that there are no kinks in the inlet and outlet hoses.

Page 37

LOADING THE SALT

■ The appearance of white stains on dishes is generally a warning sign that the salt container needs filling.

■ The salt dispenser has a capacity of between 1.5 and 1.8 kg and, for efficient use of the appliance, it should be refilled from time to time according to the regulation of the water softener unit.

■ On the bottom of the machine there is a container for the salt for regenerating the softener.

■ It is important to use only a salt that is specifically designed for dishwasher. Other types of salt contain small quantities of insoluble particles which over a long period of time may affect and deteriorate the softener performance.

■ To add salt, unscrew the cap of the container on the bottom and then refill the container.

■ During this operation a little water will overflow; but keep adding salt until the container is full. When the container is full, clean the thread of salt residue and retighten the tap.

■ After loading the salt, it is recommended running a complete washing cycle, or COLD RINSE programme. The salt

IMPORTANT After loading the salt, YOU MUST run a complete washing cycle, or the PRE-WASH/COLD RINSE/REFRESH programme.

IMPORTANT (Only for first start up) When the appliance is used for the first time, after completely filling the salt container, it is necessary to add water until the container overflows.

Page 38

ADJUSTMENT OF THE UPPER BASKET

(some models only)

If 29 cm to 32,5 cm plates are normally used, load them onto the lower basket after the upper basket has been placed in its upper position and proceed as detailed below (According to the models):

Type “A”:

1. Turn the front stops “A” outwards;

2. Take out the basket and remount it in the

upper position;

3. Replace the blocks “A” in their original

position.

Dishes that are bigger than 20 cm in diameter can no longer be loaded onto the upper basket and the mobile supports cannot be used when the basket is in the upper position.

Type “B”:

1. Pull out the upper basket;

2. Then grasp the basket from both sides and lift it upwards (fig. 1).

Type “A”

Type “B”

Dishes that are bigger than 20 cm in diameter can no longer be loaded onto the upper basket and the mobile supports cannot be used when the basket is in the upper position.

ADJUST BASKET TO THE LOWER POSITION:

1. Grasp the basket from both sides and lift slightly upwards (fig. 2a);

2. Then slowly release into the correct position (fig. 2b).

N. B. : NEVER LIFT OR LOWER THE BASKET BY ONE SIDE ONLY (fig.3).

Attention : it is advisable to adjust the basket before loading the dishes.

Page 39

LOADING DISHES

Using the upper basket

■ The upper basket is provided with mobile racks hooked to the sides of the basket, which can be regulated into 4 positions.

■ In the lowered position (A-A1) the racks may be used for such items as: tea and coffee cups, kitchen knives and ladles. Also glasses with stems may be safely hung on the ends of the racks.

AA1

A standard daily load is represented in

figs. 1, 2 and 3.

Upper basket (fig. 1) A = soup plates B = dinner plates C = dessert plates D = saucers E = cups F = glasses

■ In the upright position (B-B1) the racks allow you to load dinner plates and soup plates. Plates should be loaded vertically with the underside of the plate towards the back of the dishwasher with a space between each plate to allow water to pass freely.

BB1

■ It is advisable to load large plates (approx. 26 or more cm) slightly tilted towards the rear to facilitate introduction of the basket into the machine.

■ Salad bowls and plastic bowls may also be loaded on the upper basket. It is advisable to block these in place so that the jets of water do not make them overturn.

Upper basket (fig. 2) A = soup plates B = dinner plates C = dessert plates D = saucers E = cups F = glasses with stems G = glass H = cutlery basket

■ The upper basket has been designed to offer maximum flexibility in use and can be loaded with up to 24 plates on two rows, up to 30 glasses on five rows or a mixed load.

Page 40

Upper basket (fig. 3) A = glasses B = saucers C = cups D = small bowl E = medium bowl F = large bowl G = dessert plate H = serving spoons I =

ladle

L = cutlery

- POSITION “B”: for dishes which,

although standard size, have a particular shape (very deep bowls, square dishes or ones without borders etc.).

- POSITION “C”: for larger than average

flat plates and/or ones with nonstandard shapes (square, hexagonal, oval, pizza dishes etc.).

Using the lower basket

■ Saucepans, oven dishes, tureens, salad bowls, lids, serving dishes, dinner plates, soup plates and ladles can be loaded on the lower basket.

■ Place the cutlery in the plastic cutlery holder with the handles pointing upwards.

■ Place the cutlery holder on the lower basket (fig. 7 and 8), making sure that the cutlery does not get in the way of the rotating arms.

■ The lower basket is fitted with a special adjustable central rack (fig. 4 and 5). This permits stable and optimum loading, even when the size and/or shape of the dishes is non-standard.

- POSITION “A”: for a standard load, or one that excludes pans, salad bowls and the like.

■ The small plates, as those used for desserts for example, must be placed in the lower basket as shown in the figure 6, with the support flap placed outwards ("B"). For normal or large plates the flap must be in the position ("A").

WARNING! If the small plates are placed in the basket with the support flap in the incorrect position, the plates will interfere with the lower spraying arm preventing it to rotate.

Page 41

A standard daily load is represented in figs. 7 and 8.

Please load the dishwasher sensibly to ensure the best wash results.

Lower basket (fig. 7) A = medium-sized saucepan B = large saucepan C = frying pan D = tureens, serving dishes E = cutlery F = oven dishes G = medium bowl H = small bowl

A F

Lower basket (fig. 8) A = soup plates B = dinner plates C = dessert plates D = serving dish E = cutlery

IMPORTANT The lower basket has a safety-stop device, for its safe extraction, also especially useful with a full load. For loading salt, cleaning filter and for ordinary maintenance, the complete extraction of the basket is necessary.

INFORMATION FOR THE TEST LABORATORIES

Please ask information required for comparison testing and measuring noise levels, according to EN normative, to the following address:

testinfo-dishwasher@candy.it

In the request, please specify model name and number of the dishwasher (see rating plate).

Page 42

LOADING THE DETERGENT

The detergent

IMPORTANT It is essential to use a detergent that is specifically designed for dishwashers either in powder, liquid or tablet form.

“FINISH” gives very good results and can be easily obtained.

Unsuitable detergents (like those for washing up by hand) do not contain the proper ingredients for use in a dishwasher, and stop the dishwasher from working correctly.

Filling the detergent container

The detergent container is inside the door (fig. A “2”). If the lid of the container is closed, press the button (A) to open. At the end of every wash cycle the lid is always open and ready for the next time the dishwasher is used.

WARNING! When loading the lower basket, please ensure that the plates or others do not obstruct the detergent dispenser.

After pouring the detergent into the container, close the lid, firstly pushing (1) and then pressing on it (2) until you hear the click.

Since not all detergents are the same the instructions on the boxes of detergent can vary. We should just like to remind users that too little detergent does not clean the dishes properly whilst too much detergent will not produce better results and is also a waste.

The amount of detergent to be used varies according to how dirty the dishes are and on the type of dishes to be washed. We advise using 20:30 g of detergent in the wash section of detergent compartment (B).

IMPORTANT Do not use an excessive amount of detergent and help limit damage to the environment at the same time.

Page 43

TYPES OF DETERGENT

Detergent tablets

Detergent tablets of different manufacturers dissolve at different speeds, for this reason, during short programmes, some detergent tablets may be not fully effective, because they are not completely dissolved. If these products are used, is recommended to choose longer programmes to guarantee the complete use of the detergent.

IMPORTANT To get satisfactory washing results, the tablets MUST be placed in the wash section of the detergent container and NOT directly in the tub.

Concentrated detergents

The concentrated detergents, with reduced alkalinity and with natural enzymes, in conjunction with 50°C wash programmes, have a smaller impact on the environment and they protect the dishes and the dishwasher. The 50°C wash programmes purposely exploit the dirt-dissolving properties of the enzymes, allowing therefore, with the use of the concentrated detergents, to achieve the same results of the 65°C programmes but at a lower temperature.

■ the effectiveness of detergents containing the built in water softener/salt depends on the hardness of your water supply. Check that the hardness of your water supply is within the effective range given on the detergent packaging.

If when using this type of product, you don't get satisfactory washing results, please contact the detergent manufacturer.

In certain circumstances use of combined detergents can cause:

■ limescale deposits on dishes or in the dishwasher;

■ a reduction in washing and drying performance.

IMPORTANT Any problems which arise as a direct result of the use of these products are not covered by our warranty.

Please note that using the "ALL in 1" combined detergents, the rinse aid and salt indicator lights (only used on selected models) are superfluous, so you must ignore the lights.

Combined detergents

The detergents that also contain the rinse aid must be placed in the wash section of the detergent container. The rinse aid container must be empty (if it is not empty, set the rinse aid regulator to lowest position before using combined detergents).

"ALL in 1" combined detergents

If you are planning to use “ALL in 1” (“3 in 1 “/ “4 in 1”/ “5 in 1”, etc.) combined detergents i.e. those with built in salt and/or rinse agent, we would advise the following:

■ read carefully and follow the manufacturer’s instructions given on the packaging;

If washing and/or drying problems occur, we recommend you return to use traditional separate products (salt, detergent and rinse agent). This will ensure that the water softener in the dishwasher operates correctly.

In this case, we recommends that you:

■ refill both the salt and rinse aid container;

■ run one normal washing cycle without a

load.

Please note that on return to the use of conventional salt, a number of cycles will be required before the system becomes fully efficient again.

Page 44

LOADING THE RINSE AID

The rinse aid

The rinse aid, which is automatically released during the last rinsing cycle, helps the dishes to dry quickly and prevents spots and stains forming.

Filling the rinse aid container

The rinse aid container can be found to the left of the detergent container (fig. A "3"). To open the lid, push the reference mark and, in the same time, pull the tab of opening. It is always advisable to use rinse aid that is specifically designed for dishwasher. Check the rinse aid level through the indicator eye (C) which is located on the dispenser.

FULL EMPTY

dark light

Regulating the rinse aid from 1 to 6

The regulator (D) is placed under the lid and can be turned using a coin. The recommended position is 4. The limestone content of the water considerably affects the formation of limescale and the drying performance. It is therefore important to regulate the quantity of rinse aid to achieve good washing results. If, after the wash, streaks occur on the dishes, decrease the amount by one position. If whitish spots occur, increase the amount by one position.

Page 45

CLEANING THE FILTERS

The filter system (fig.A “4”) consists of:

a central container that traps the larger particles;

a flat gauze that continuously filters the wash water;

a micro filter, located beneath the gauze, that traps the tiniest particles ensuring a perfect rinse.

■ To achieve excellent results every time,

the filters should be checked and cleaned after each wash.

■ To remove the filter unit, simply turn the

handle anticlockwise (fig. 1).

■ For ease of cleaning, the central container

is removable (fig. 2).

■ Remove the gauze filter (fig.3) and

wash the whole unit under a jet of water. If necessary a small brush can be used.

■ With the Self-cleaning Micro filter,

maintenance is reduced and the filter unit need only be checked every two weeks. Nevertheless, after each wash it is advisable to check that the central container and the gauze filter are not clogged.

WARNING! After cleaning the filters, make sure that they are correctly reassembled and that the gauze filter is properly positioned at the bottom of the dishwasher.

Make sure that the filter is screwed back, clockwise, into the gauze, as poor seating of the filter unit could have an adverse effect on the efficiency of the appliance.

IMPORTANT Never use the dishwasher without the filters.

Page 46

PRATICAL HINTS

How to make savings

How to get really good wash results

■ Before placing the dishes in the dishwasher, remove any remaining food (bones, shells, pieces of meat or vegetables, coffee grounds, skin of fruit, cigarette ash, thooth picks etc. to avoid blocking the filters, water outlet and washing arm nozzles.

■ Try not to rinse the dishes before loading them into the dishwasher.

■ If saucepans and oven dishes are encrusted with the remains of burnt or roast food, it is advisable to leave them to soak before washing.

■ Place the dishes face downwards.

■ Try to place the dishes in such a way

that they are not touching one another. If they are loaded properly you will get better results.

■ After loading the dishes check that the washing arms can rotate freely.

■ Pans and other dishes that have particularly stubborn food particles or remnants of burnt food should be left to soak in water with dishwasher detergent.

■ To wash silver properly:

a) rinse the silver immediately after

use, especially if it has been used for mayonnaise, eggs, fish etc.;

b) do not sprinkle detergent onto it; c) keep it separate from other metals.

■ If you want the dishwasher to give a complete wash, place the dishes in the dishwasher at the end of each meal and if necessary turn on the COLD RINSE cycle to soften the food remains and remove bigger particles of food from the new load of dishes. When the dishwasher is full start the complete wash cycle programme.

■ If the dishes are not very dirty or if the baskets are not very full select an ECONOMY programme, following the instructions in the program list.

What not to wash

■ It should be remembered that not all dishes are suitable for washing in a dishwasher.We advise against using the dishwasher to wash items in thermoplastic, cutlery with wooden or plastic handles, saucepans with wooden handles, items in aluminium, crystal, leaded glass unless otherwise stated.

■ Certain decorations may fade. It is therefore a good idea before loading the whole batch to wash just one of the items first so as to be sure that others like it will not fade.

■ It is a good idea not to put silver cutlery with non-stainless steel handles into the dishwasher as there could be a chemical reaction between them.

IMPORTANT When buying new crockery or cutlery always make sure that they are suitable for washing in a dishwasher.

Useful hints

■ In order to avoid any dripping from the top rack, remove the lower rack first.

■ If the dishes are to be left in the machine for some time, leave the door ajar, to let some air circulate and to improve the drying performance.

Page 47

CLEANING AND MAINTENANCE

■ To clean the dishwasher outside, do not use solvents (degreasing action) neither abrasives, but only a cloth soaked with water.

■ The dishwasher does not require special maintenance, because the tank is self-cleaning.

■ Regularly wipe the door gasket with a damp cloth to remove any food remains or rinse aid.

■ Dishwasher cleaning is recommended, in order to remove limestone deposits or dirt. We suggest you run a washing cycle periodically with specialist dishwasher cleaning products. For all cleaning operations the dishwasher must be empty.

■ If, in spite of the routine cleaning of the filters, you notice that the dishes or pans are not properly washed or rinsed, check that all the spray heads on the rotor arms (fig. A “5”) are clear.

If they are blocked, clean them in the following way:

1. to remove the upper rotor arm, turn it until it lines up with the stop marked by the arrow (fig. 1b). Push it upwards (fig. 1) and, keeping it pushed in, unscrew it in a clockwise direction

(to reassemble it repeat the same operation, but turn it anticlockwise).

The lower rotor arm can be removed simply by pulling it upwards (fig. 2);

2. wash the rotor arms under a jet of water to clear any blockage in the spray heads;

3. when you have finished, refit the rotor arms in the same position, remembering to re-align the arrow and screw into position.

■ Both the door lining and the tank lining are in stainless steel; however, should spots caused by oxidation occur, this is probably due to a high level of iron salts presents in the water.

■ The spots can be removed with a mild abrasive agent; never use chlorine based materials, steel wool, etc.

WHEN CYCLE IS FINISHED

After every wash it is essential to turn off water supply and to switch off the machine by pressing the On/Off button to the off position.

If the machine is not going to be used for some time, it is advisable to follow these rules:

1. do an empty wash with detergent in order

to clean the machine of any deposits;

2. pull out the electric plug;

3. turn off the water tap;

4. fill the rinse aid container;

5. Ieave the door ajar;

6. keep the inside of the machine clean;

7. If the machine is left in places where the

temperature is below 0°C any water left inside the pipes may freeze. Wait until the temperature rises above zero and then wait for about 24 hours before starting up the dishwasher.

Page 48

DESCRIPTION OF THE CONTROL PANEL

A "ON/OFF" button

F "START"/"RESET" button

(start/cancelling programme)

B "PROGRAMME SELECTION" button

G "OPTION SELECTION" lights

C "DELAY START" button D "EXPRESS" option button E "ALL IN 1" option button

DIMENSIONS

Width x Height x Depth (cm) 60 x 85 x 60 Depth with door open (cm) 120

TECHNICAL DATA

EN 50242 place load Capacity with pans and dishes Water supply pressure (MPa)

Fuse / Power input / Supply voltage

CONSUMPTION (main programmes)*

Programme Energy (kWh) Water (L) HYGIENIC UNIVERSAL ECO ULTRA RAPID 24'

Power consumption of the off-mode and of the left-on mode: 0,30 W / 0,45 W

*Values are measured in a laboratory according to European Standard EN 50242 (consumption may vary according to conditions of usage).

H DIGITAL DISPLAY

Programme guide

With working top Without working top

59,8 x 82 x 57,3

117

9 persons

Min. 0,08 - Max. 0,8

See rating plate

2,07 1,53 1,08 0,59

21 15

Page 49

PROGRAMME SELECTION AND SPECIAL FUNCTIONS

(Use in conjunction with programme guide)

Programme settings

■ Open the door and place the dirty dishes inside the appliance.

■ Press the "ON/OFF" button for about 2 seconds. The display will show two lines.

■ Choose a programme by pressing the "PROGRAMME SELECTION" button.

■ If you wish to select an option, press the corresponding button (the indicator light will turn on).

The option buttons can be selected or deselected WHITIN one minute of the programme commencing.

IMPORTANT The “intermittent” working of the washing pump MUST NOT BE considered a malfunction, it is a characteristic of the impulse washing so must be considered a normal function of the programme.

Programme interruption

■ Press the "START" button. The length of the program will be shown on the display alternating hours with minutes [I.e: 1 h (1 hour) / 25 (25 minutes)].

■ When the door is shut, after an audible signal has sounded, the programme will start automatically. The display will show the time remaining to the end of the cycle.

WITHIN one minute of the programme commencing, another programme can be selected, simply by pressing the "PROGRAMME SELECTION" button.

"IMPULSE" programmes

The “IMPULSE” programmes use an impluse washing technology, which reduces consumption, noise and increases performances.

Opening the door when a programme is running is not recommended especially during the main wash and final hot rinse phases. However, if the door is opened while a programme is running (for example, to add dishes) the machine stops automatically and the display will flash the remaining time before the end of the cycle. Close the door, without pressing any buttons. The cycle will start from where it left off.

IMPORTANT A running program can be interrupted without opening the door by pressing the "ON/OFF" button. In this case, simply press the "ON/OFF" button again to restart the cycle from where it left off.

WARNING! If you open the door during the drying cycle, an audible audio signal advises you that the drying cycle has not yet finished.

Page 50

Changing a running programme

Option buttons

Proceed as follows to change or cancel a running program:

■ Hold the "RESET" button down for at least 3 seconds. "00" will appear on the display and some audible signals will sound.

■ The running programme will be cancelled. The display will show two lines.

■ At this point a new programme can be set.

WARNING! Before starting a new programme, you should check that there is still detergent in the dispenser. If necessary, top up the dispenser.

Programme operations

Whilst a programme is running, the display shows the time remaining to the end of the cycle, which is automatically updated.

"EXPRESS" button

This button provides an energy and time saving of 25% on average (according to the select cycle) reducing the wash water temperature and the drying time during the final rinse. This programme is recommended for light soil washes, and for slightly wet dishes that are not fully dry, & improved drying results. We advise you to leave the door of the Dishwasher half-open at the end of the cycle, to allow for a natural circulation of air inside the dishwasher.

"ALL IN 1" button

This option optimises the use of "ALL in 1" ("3 in 1"/"4 in 1"/"5 in 1", ecc.) combined detergents. By pressing this button, the selected washing programme is modified to get best performance from combined detergents (furthermore, the salt empty alert will be de-activated).

WARNING!

Once selected, this option keeps

being on (light on) also for next washing cycles and it can be de-activate (light off) only by pressing the button once again.

If there is any break in the power supply while the dishwasher is operating, a special memory stores the selected programme and, when the power is restored, it continues where it left off.

Programme end

A 5 second alarm will sound (if not muted) 3 times at 30 second intervals to signal that the programme has ended. The dishwasher will automatically switch off.

IMPORTANT This option is recommended when using the ULTRARAPID 24' program, the duration of which will be extended for about 15 minutes, allowing the detergent tablets to achieve a better performance.

Salt empty alert

If your dishwasher requires filling with salt, the display will show and flash "SL" when the dishwasher is switched on. The appearance of white stains on dishes is generally a warning sign that the salt container needs filling.

Page 51

"DELAY START" button

Dishwasher start time can be set with this button, delaying start from 1 to 23 hours.

Alarm mute for the PROGRAMME END

The alarm for the programme end may be muted as follows:

Proceed as follows to set a delayed start:

■ Press the "DELAY START" button ("00"

will appear on the display).

■ Press the button again to increase the delay in hours (each time the button is pressed the delay is increased by 1 hour to a maximum of 23).

■ To start the countdown, press the "START" button. The display will show the time remaining to the begin of the programme.

At the end of the countdown, the programme will automatically start and the length of the selected cycle will be shown in the display.

Proceed as follows to cancel a delayed start:

■ Hold the "RESET" button down for at least 3 seconds. "00" will appear on the display and some audible signals will sound.

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief audible signal will sound).

2. Keep the "PROGRAMME SELECTION" button pressed for at least 15 seconds (during this time 2 audible signals will sound).

3. Release the button when the second audible signal sounds ("b1" will appear on the display to indicate that the alarm is on).

4. Press the same button again ("b0" will appear on the display to indicate that the alarm is off).

■ The delayed start and the selected programme will be cancelled. The display will show two lines.

■ At this point, a new programme and option buttons must be set to start a new programme as indicated in the "PROGRAMME SETTINGS" section.

5. Turn off the dishwasher by pressing the "ON/OFF" button to confirm the new

setting.

To turn the alarm on again, follow the same procedure.

Page 52

Memorization of the last programme used

The last programme used can be memorized by following the below:

4. Press the same button again ("A1" will

appear on the display to indicate that the memorization is on).

5. Turn off the dishwasher by pressing the

"ON/OFF" button to confirm the new

setting.

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

To disable the memorization, follow the same procedure.

IMPORTANT

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief

This dishwasher is equipped with an

anti-overflow safety device which will automatically discharge any excess water should a problem occur.

audible signal will sound).

WARNING!

2. Keep the "PROGRAMME SELECTION"

button pressed for at least 30 seconds (during this time, 3 audible signals will sound).

To ensure the correct operation of the anti-overflow safety device, we recommend that the dishwasher is not moved or tilted during operation. If however it is necessary to tilt or

3. Release the button when the THIRD

audible signal sounds ("A0 " will appear on the display to indicate that the memorization is off).

move the dishwasher, please ensure that the washing cycle is complete and that there is no remaining water inside the dishwasher.

The dishwasher is able to signal a series of faults in the display.

AUTOMATIC FAULT SIGNALS

FAULTS CAUSE SOLUTION

appears on the display and

the alarm sounds.

E3 appears on the display and

the alarm sounds.

E4 appears on the display and

the alarm sounds.

E5,E6,E7,Ef or ELappears

on the display and the alarm sounds.

E8 or Ei appear on the display

and the alarm sounds.

No water (inlet hose closed).

The machine cannot drain water.

Water leak

Electronic control fault.

The water heating element is not working correctly or the filter plate is clogged.

Turn off the dishwasher, open the inlet hose and reset the cycle.

Check if the drain tube is bent or if the siphon or filters are clogged. If the problem persists, contact Customer Service.

Contact Customer Service.

Clean the filter plate. If the problem persists, contact Customer Service.

Page 53

WATER SOFTENER UNIT

Depending on the source of the supply, water contains varying amounts of limestone and minerals which are deposited on the dishes leaving whitish stains and marks. The higher the level of these minerals present in the water, the harder the water is. The dishwasher is fitted with a water softener unit which, through the use of special regenerating salt, supplies softened water for washing the dishes. The degree of hardness of your water can be obtained from your water supply company.

Regulating the water softener with electronic programmer

The water softener can treat water with a hardness level of up to 90°fH (French grading) or 50°dH (German grading) through 8 settings.

The settings are listed in the table below:

* The softener unit is set in the factory

at level 4 (d4) as this satisfies the requirements of the majority of users.

Regulate the setting of your water softener unit according to the degree of hardness of your water as follows:

IMPORTANT The dishwasher must ALWAYS be off before start of this procedure.

1. Hold down the "PROGRAMME SELECTION" button and at the same

time switch on the dishwasher by pressing the "ON/OFF" button (a brief audible signal will sound).

2. Keep the "PROGRAMME SELECTION" button pressed for at least 5 seconds, UNTIL an audible signal sounds. The current water softener setting level will be shown on the display.

Level

0 1 2 3

5 6 7

hardness

°fH

0-5

6-10

11-20 21-30 31-40 41-50 51-60 61-90

Water

°dH

(French)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Use of

regenerating

(German)

NO YES YES YES YES YES YES YES

salt

Water

setting

softener

d0 d1 d2 d3 d4 d5 d6 d7

“ON/OFF” button

3. Press the same button again to select

the required water softener level: each time the button is pressed, the setting will increase by one level. When you have reached "d7", the display will go back to "d0".

4. Turn off the dishwasher by pressing the "ON/OFF" button to confirm the new

setting.

WARNING! If any problem occurs, turn the dishwasher off by pressing the "ON/OFF" button and start the procedure again from the beginning (STEP 1).

DIGITAL DISPLAY

"PROGRAMME SELECTION"

button

Page 54

PROGRAMME GUIDE

Wash with prewash

For wash programmes with prewash, it is advisable to add a second dose of detergent (max. 10 g) directly in the machine.

Programme

Hygienic

Universal

Delicate

Rapid 59'

Ultra Rapid 24'

Ultra Silent

Refresh

75°C

60°C

Daily

55°C

Eco

45°C

65°C

50°C

55°C

Description

An antibacterial cycle, intended for washing and sterilising dishes (even heavily stained ones) babies’ bottles etc.

Once a day - for normal soiled pans and any other items that have been left all day for washing.

Fast cycle, for “normally” dirty dishes - intended for frequent washes and normal loads.

Programme for normally soiled tableware (the most efficient in terms of its combined energy and water consumption for that type of tableware).

Programme standardised to EN 50242.

Suitable for delicate crockery and glassware. Also for less soiled items excluding pans.

Suitable for heavily soiled items that are to be washed straight after a meal (Max 8 place load).

Quick wash for dishes which are to be washed immediately after the meal. Wash load of 6 persons.

Quietest washing cycle. Ideal for functioning by night and for taking advantage of reduced energy fares.

Short cold pre-wash for items that are stored in the dishwasher until you are ready to wash a full load.

Dishwasher Cleaner

= "IMPULSE" programmes

This programme should be used periodically with specialist dishwasher cleaning products. For all cleaning operations the dishwasher must be empty.

N/A = OPTION NOT AVAILABLE

Page 55

Check list

Detergent for soaking

(Prewash)

Detergent for washing

Clean filter

Check rinse aid

dispenser

Check salt container

Hot pre-wash

Programme contents

Cold pre-wash

Main wash

First cold rinse

Avarage duration

in minutes

Second cold rinse

Hot rinse with rinse aid

With cold water (15°C)

-Tolerance ± 10%-

Special function

buttons

available

"DELAY START" button

“EXPRESS” button

"ALL IN 1" button

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

75°C

60°C

55°C

45°C

65°C

50°C

55°C

130

120

170

240

YES

N/A

YES

N/A

YES

70°C

WITH HOT WATER THE TIME REMAINING UNTIL THE END OF THE PROGRAMME IS

AUTOMATICALLY DISPLAYED WHILE THE PROGRAMME IS RUNNING.

YES

Page 56

IDENTIFYING MINOR FAULTS

Should the dishwasher fail to operate, before contacting the Service Centre, make the following checks:

FAULT CAUSE REMEDY

1 - Machine completely dead

2 - Machine does not

draw water

3 - Machine does not

discharge water

4 - Machine discharges

water continuously

5 - Spray arms are not heard

to rotate

6 - On electronic appliances

without a display: one or more LED flashing quickly.

Plug is not connected to wall socket

O/I button has not been pressed

Door is open No electricity

See causes for no. 1

Water tap is turned off Programme selector is not at

correct position The inlet hose is bent

The inlet hose filter is not correctly connected

Filter is dirty Outlet hose is kinked The outlet hose extension is

not correctly connected

The outlet connection on the wall is pointing downwards not upwards

Position of outlet hose is too low

Excessive amount of detergent

Item prevents arms from rotating Plate and cup filter very dirty

Water inlet tap turned off

Connect electric plug

Press button

Close door Check the fuse in the plug and

the electricity supply Check

Turn water tap on Turn programme selector to

correct position Eliminate the bends in the hose

Clean the filter at the end of the hose

Clean filter Straighten outlet hose Follow the instructions for

connecting the outlet hose carefully

Call a qualified technician

Lift outlet hose to at least 40 cm above floor level

Reduce amount of detergent Use suitable detergent

Check Clean plate and cup filter

Switch off the appliance. Turn on the tap. Re-set the cycle.

Page 57

FAULT CAUSE REMEDY

7 - Load of dishes is only

partially washed

8 - Detergent not dispensed

or partially dispensed

9 - Presence of white spots

on dishes

10 -Noise during wash

11 -The dishes are not

completely dry

See causes for no. 5 Bottom of saucepans have not

been washed well

Edge of saucepans have not been washed well

Spray arms are partially blocked

The dishes have not been properly loaded

The end of the outlet hose is in the water

The incorrect amount of detergent has been measured out; the detergent is old and hard

The wash programme is not thorough enough

The lower basket dishes have not been washed

Cutlery, dishes, pans, etc... stop the detergent dispenser opening

Water is too hard

The dishes knock against one another

The revolving arms knock against the dishes

Inadequate air flow

Rinse aid missing

Check Burnt on food remains must

be soaked before putting pans in dishwasher

Reposition saucepans

Remove spray arms by unscrewing ring nuts clockwise and wash under running water

Do not place the dishes too closely together

The end of the outlet hose must not come into contact with the outflow water

Increase the measure according to how dirty the dishes are and change detergent

Choose a more vigorous programme

Depress half load button

Position dishes not to obstruct the dispenser

Check salt and rinse aid level and regulate amount. Should the fault persist, Contact Service Centre

Re-check loading of dishes in the basket

Again re-check loading

Leave the dishwasher door ajar at the end of the wash program to allow the dishes to dry naturally

Fill the rinse aid dispenser

N.B.: Should any of the situations occur and should the machine give a bad wash performance, it is necessary to remove the deposits from the dishes by hand since the final drying cycle hardens the deposits which a second wash in the machine would not be able to remove.

If the malfunction continues contact a Service Centre quoting the serial number of the dishwasher. This is found on the plaque on the inside of the dishwasher door at the top or on the guarantee. This information will make it possible to take more effective action more quickly.

The manufacturers decline any responsibility for any printing mistakes in this instruction booklet. They also reserve the right to modify their own appliances as necessary without altering the essential characteristics.

Page 58

Enhorabuena,

GARANTÍA

con la compra de este electrodoméstico Candy, Usted ha demostrado que no acepta promesas: Usted desea lo mejor. Candy le ofrece este nuevo lavavajillas, fruto de años de investigación y experiencia en el mercado gracias al contacto directo con los Consumidores. Usted ha escogido la calidad, la duración y las grandes prestaciones que le ofrece este lavavajillas.

Candy le propone además una amplia gama de electrodomésticos: lavadoras, lavavajillas, lavadoras - secadoras, cocinas, hornos microondas, hornos y encimeras, frigorîficos y congeladores. Pida a su Vendedor el catálogo completo de los productos Candy.

Le rogamos que lea atentamente las instrucciones que contiene este manual ya que le proporcionarán importantes indicaciones relacionadas con la seguridad de la instalación, el uso, el mantenimiento así como ciertos consejos útiles para una mejor utilización del lavavajillas.

Conserve este manual para consultarlo siempre que lo necesite.

Su producto está garantizado por las condiciones y términos especificados en el certificado de garantía del mismo. La garantía deberá ser conservada, debidamente rellenada, para ser mostrada al Servicio de Asistencia Técnica Autorizado, en caso de intervención conjuntamente con la factura o ticket de compra expedido por el establecimiento vendedor.

* Rellenar la garantía que viene en Castellano.

Page 59

INDICE

Normas de seguridad Instalación Alimentación hidráulica Cargar la sal Regulación del cesto superior Carga del lavavajillas Información para los laboratorios de prueba Carga de detergente Tipo de detergente Carga de abrillantador Limpieza del filtro Consejos prácticos Limpieza y manutención ordinaria Descripción de los mandos Datos técnicos Selección de los programas y funciones especiales Sistema de la regulación de la descalcificación del agua Relación de los programas Búsqueda de pequeñas anomalías

Fig. A

pág. 60 pág. 62 pág. 63 pág. 65 pág. 66 pág. 67 pág. 69 pág. 70 pág. 71 pág. 72 pág. 73 pág. 74 pág. 75 pág. 76 pág. 76 pág. 77 pág. 81 pág. 82 pág. 84

Le rogamos lea atentamente las advertencias contenidas en el presente libro porque reportan importantes indicaciones en lo que respecta a la seguridad de instalación, de uso, de mantenimiento y algunos consejos útiles para mejorar la utilización del lavavajillas.

Conserve con cuidado este libro para cualquier ulterior consulta.

Page 60

NORMAS DE SEGURIDAD

■ Este aparato se ha creado para ser utilizado en tareas domésticas y aplicaciones similares como:

- Las áreas de venta de cocinas por parte de personal de las tiendas, oficinas y otros ambientes de trabajo;

- Granjas;

necesarios, siempre y cuando estén supervisadas por una persona encargada de velar por su seguridad o hayan sido instruidas en su utilización de manera segura. Los niños no deben jugar con el electrodoméstico. Los niños no deben ocuparse del mantenimiento ni de la limpieza del electrodoméstico, salvo que estén supervisados por una persona encargada de velar por su seguridad.

- Por los clientes en los hoteles, moteles y otros establecimientos de tipo residencial;

- Casas de alojamiento.

Un uso diferente de este aparato al doméstico o al uso comercial por expertos o usuarios especializados, se excluyen de las aplicaciones anteriores. Si el aparato se usa de una manera incoherente con lo especificado, puede reducir la vida del aparato y puede anular la garantía del fabricante. Cualquier daño al aparato u otro daño o pérdida que se produzca por su uso y que no sea el correspondiente al doméstico o uso en casa (aun cuando se encuentre en un ambiente doméstico) no se admitirá por el fabricante más allá de los términos especificados por la legislación vigente.

■ Vigile a los niños de manera que se asegure que no juegan con el aparato.

■ Los niños menores de 3 años se deben mantener lejos a menos que estén supervisados de forma continua.

■ En caso de que fuera necesaria la sustitución del cable de alimentación del aparato, diríjase al Servicio de Asistencia Técnica autorizado.

■ El aparato debe ser conectado a la red hidráulica sólo con los nuevos tubos de carga disponibles en dotación. Los viejos tubos de carga no tienen que ser reutilizados.

■ La presión de agua debe estar entre 0,08 MPa y 0,8 MPa.

■ Este electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas o que carezcan de la experiencia y el conocimiento

■ Si se va a instalar el aparato sobre una alfombra o moqueta, es necesario tener cuidado para evitar que se obstruyan las rejillas de ventilación situadas en la base del lavavajillas.

Page 61

■ Una vez instalado el electrodoméstico, se debe poder acceder fácilmente al enchufe.

■ En general, no es aconsejable el uso de adaptadores, tomas múltiples y/o alargos.

■ Para carga máxima, por favor consulte "DATOS TÉCNICOS" tabla/sección.

ATENCIÓN! Los cuchillos y otros utensilios con punta tienen que ser colocados hacia abajo o en posición horizontal en alguna otra zona de los cestos.

■ No dejar la puerta abierta en posición horizontal, con el fin de evitar posibles accidentes (ej tropiezos).

■ Para consultar la ficha del producto, visitar la web del fabricante.

Instrucciones de seguridad

■ Asegurarse de que la toma de corriente tenga conexión a tierra. Si no se dispone de toma con conexión a tierra, llamar a un técnico especializado.

La firma fabricante no se responsabiliza de posibles daños a personas, objetos o cosas, producidos por la falta de conexión de la toma de tierra.

■ Tener cuidado que la instalación no aplaste, roce o deteriore el cable de alimentación.

■ No estirar del cable de alimentación o del aparato para desconectar el enchufe de la toma de corriente.

■ No dejar expuesto el aparato a los agentes atmosféricos (lluvia, sol, etc...).

■ Apoyarse o sentarse sobre la puerta abierta del lavavajillas puede causar su vuelco.

■ El lavavajillas está proyectado para el lavado de utensilios domésticos normales. Objetos impregnados de gasolina, pintura, restos o virutas de hierro o metál, productos químicos corrosivos, ácidos o alcalinos no deben ser lavados en el lavavajillas.

■ Si la instalación de la estancia está provista con un descalcificador de agua no es necesario añadir la sal en el contenedor montado al efecto en el lavavajillas.

■ En caso de daños y/o mal fúncionamiento del aparato, desconectarlo, cerrar el grifo del agua y no tocar el electrodoméstico. Para eventuales reparaciones remitirse a un Centro de Asistencia Técnica y solicitar la utilización de recambios originales. El no cumplimiento de todo lo arriba indicado puede comprometer la seguridad del aparato.

Page 62

■ Si tiene que mover la máquina después de quitar el embalaje, no trate de levantarla por la parte inferior de la puerta. Abra la puerta ligeramente y levante el aparato sujetándolo por la parte superior.

■ Para la instalación de aparatos de encastre, por favor, remítase al capítulo específico o a las instrucciones adjuntas con la documentación.

El producto cumple con las siguientes Directivas Europeas:

■ 2006/95/EC (LVD);

■ 2004/108/EC (EMC);

■ 2009/125/EC (ErP);

■ 2011/65/EU (RoHS);

y enmiendas posteriores.

INSTALACIÓN EN COCINAS MODULARES

Acoplamiento

■ El lavavajillas tiene la altura modular de

85 cm y por consiguiente puede ser acoplado a los muebles de las modernas cocinas modulares de análoga altura. Para una perfecta alineación, maniobrar en los pies regulables.

■ La tapa superior es de laminado de alta

resistencia que puede utilizarse sin ninguna particular precaución ya que es resistente al calor, a la abrasión y es anti-manchas (fig. 5).

Encastre

(Para su colocación debajo de la encimera)

■ Las cocinas modulares más modernas tienen un plano de trabajo único, bajo el que son encastrados los muebles y los electrodomésticos. En este caso basta quitar la tapa superior, sacando los tornillos que se encuentran bajo el mismo en la parte posterior (fig. 6a).

IMPORTANTE Después de haber quitado el plano de trabajo, los tornillos HAN de ser reposicionados en su sede (fig. 6b).

■ La altura se reduce de esta forma a 82 cm, tal como está previsto en las Normas Internacionales (ISO) y el lavavajillas se encastra perfectamente bajo el plano contínuo de la cocina

(fig. 7).

598

556/573

Page 63

ALIMENTACIÓN HIDRÁULICA

IMPORTANTE El aparado debe ser conectado a la red idraulica sólo con los nuevos tubos de carga disponibles en dotación. Los viejos tubos de carga no tienen que ser reutilizados.

■ Los tubos de carga y descarga pueden ser orientados indistintamente hacia la derecha o la izquierda.

IMPORTANTE El lavavajillas puede ser conectado a la instalación de agua fría o caliente, siempre que ésta no supere a los 60°C.

■ La presíon hidráulica debe estar

comprendida entre un mínimo de 0,08 MPa y un máximo de 0,8 MPa.

■ Es necesario un grifo en el extremo del

tubo de carga para aislar la máquina de la red cuando no está en funcionamiento

(fig. 1 B).

■ El lavavajillas está dotado de un tubo

para la toma de agua que acaba en un codo de 3/4" (fig. 2).

■ El tubo entrada agua "A" debe ser

enroscado a un grifo o toma de agua "B" de rosca 3/4", asegurándose que la tuerca esté bien apretada.

■ Si es necesario, se puede alargar el

tubo de carga hasta 2,5 m. Para tal fin contactar con el Centro de Asistencia Técnica.

■ Si la máquina va a ser conectada a una

nueva instalación o a una instalación que ha estado inutilizada por largo tiempo, es aconsejable dejar correr el agua algunos minutos antes de colocar el tubo de entrada de agua. De esta manera, se evitará que los residuos materiales o de óxido depositados en la tubería obturen el filtro de entrada agua.

Page 64

Instalación salida de agua

■ Colocar el tubo en la instalación de salida,

evitando pliegues o arrugas (fig. 4).

■ El tubo de desague fijo debe tener un diámetro interior de al menos 4 cm, y debe estar colocado a una altura mínima de 40 cm.

■ Se recomienda colocar un sifón contra malos olores (fig. 4X).

■ Si fuera necesario, se puede alargar el tubo de salida hasta 2,5 m, pero manteniéndolo siempre a una altura máxima de 85 cm del suelo. Para tal fin contactar con el Centro de Asistencia Técnica.

■ La extremidad curvada del tubo puede ser apoyada en el borde de un lavadero, pero no debe permanecer inmerso en el agua, para evitar efectos de sifón durante el lavado (fig. 4Y).

■ En el caso de una instalación bajo un plano continuo, la curva debe ser fijada inmediatamente debajo del citado plano, en el punto más alto posible (fig. 4Z).

■ Al instalar la máquina, debe controlarse que los tubos de carga y descarga no estén doblados.

Page 65

CARGAR LA SAL

■ La aparición de manchas blancas en la vajilla es generalmente un signo de advertencia de que el depósito de sal necesita ser llenado.

■ En la parte inferior de la máquina esta situado el depósito de la sal. La sal sirve para regenerar el aparato descalcificador.

■ Es importante utilizar exclusivamente sal específico para lavavajillas, otros tipos de sal contienen sensibles porcentajes de sustancias insolubles que con el tiempo podrían hacer ineficiente la instalación de descalcificación.

■ Para la introducción de la sal, desenroscar el tapón del depósito que se encuentra en la parte inferior. Después llenar el depósito.

■ Durante esta operación saldrá un poco de agua, aun así continue echando sal hasta llenarlo. Una vez lleno, limpiar la rosca de granos de sal y roscar el tapón.

■ El contenedor tiene una capacidad de cerca de 1,5-1,8 kg de sal y, para una eficaz utilización del aparato, es necesario rellenarlo periódicamente según la regulación del nivel de descalcificación elegido.

IMPORTANTE Después de haber instalado el lavavajillas, y haber llenado el depósito de sal, es necesario añadir agua hasta llenar completamente el deposito. Esta operación solo es preciso realizarla la primera vez.

IMPORTANTE Después de cargar la sal, debe ejecutar un ciclo completo de lavado, o el programa de PRE-LAVADO/REMOJO FRÍO.

Page 66

REGULACIÓN DEL CESTO SUPERIOR

(sólo en los modelos predispuestos)

Utilizando habitualmente platos de 29 a 32,5 cm de diámetro cargarlos en el cesto inferior después de haber colocado el superior en la posición más alta, procediendo del siguiente modo (según los modelos):

Tipo “A”:

1. Girar el cierre anterior “A” hacia el

exterior;

2. Sacar el cesto y situarlo en la posición

más alta;

3. Volver el cierre “A” a la posición

original.

Con esta operación en el cesto superior no se puede cargar vajilla con diámetro superior a 20 cm y no se pueden utilizar los soportes móviles en la posición alta.

Tipo “B”:

1. Extraer el cesto superior;

2. Sujetar el cesto a ambos lados y levantarlo hacia arriba (fig. 1).

Tipo “A”

Tipo “B”

Con esta operación en el cesto superior no se puede cargar vajilla con diámetro superior a 20 cm y no se pueden utilizar los soportes móviles en la posición alta.

PARA LLEVARLO DE NUEVO HACIA LA POSICIÓN BAJA:

1. Sujetar el cesto a ambos lados y

levantarlo ligeramente hacia arriba

(fig. 2a);

2. Dejar caer lentamente el cesto acompañándolo (fig. 2b).

N. B. : NO LEBANTAR O BAJAR NUNCA EL CESTO DE UN SOLO LATERAL (fig. 3).

Atención: Es aconsejable efectuar la regulación del cesto antes de la carga de las vajillas.

Page 67

COLOCAR LA VAJILLA

Uso del cesto superior

■ El cesto superior esta dotado de unos soportes móviles fijados al panel lateral, y que pueden adoptar 4 posiciones.

■ En posición bajada (A-A1) los soportes

sirven para poner tazas de té, café, cuchillos largos y cucharones. En los extremos de tales soportes se pueden colgar los vasos con forma de copa.

AA1

Una carga estandard diaria está representada en la fig. 1, 2 y 3.

Cesto superior (fig. 1) A = platos hondos B = platos llanos C = platos de postre D = platos de las tazas E = tazas F = vasos

■ En posición levantada (B-B1) los

soportes permiten el alojamiento de los platos llanos y hondos. Estos ultimos se colocan en posición vertical con el lado cóncavo dirigido hacia el interior, y dejando siempre un espacio entre plato y plato para que el agua pueda pasar sin dificultad.

BB1

■ Es aconsejable colocar los platos grandes, con un diámetro de unos 26 cm, un poco inclinados hacia el interior y así poder meter el cesto sin problemas.

■ En el cesto superior pueden colocarse también elementos como ensaladeras y cuencos de plástico, que se recomienda fijar para que no se den la vuelta con la presión de los chorros de agua.

■ El cesto superior ha sido estudiado para poder ofrecer la máxima flexibilidad de uso. Éste puede llenarse únicamente con platos, colocados en doble fila hasta un máximo de 24 piezas, únicamente con vasos, en cinco filas hasta un máximo de 30 piezas, o bien con una carga mixta.

Cesto superior (fig. 2) A = platos hondos B = platos llanos C = platos de postre D = platos de las tazas E = tazas F = copas G = vaso H = cesto para los cubiertos

Page 68

Cesto superior (fig. 3) A = vasos B = platos para tazas C = tazas D = copa pequeña E = copa media F = copa grande G = plato de postre H = cucharas de servicio I = cazos L = cubiertos

- POSICIÓN "B": Para platos de forma

particular aunque de dimensiones estandard (fondo muy profundo, cuadrados, sin borde, etc...)

- POSICIÓN "C": Para platos planos mas

grandes de la media y/o de forma particular (cuadrados, hexagonales, ovales, platos de pizza, etc..)

Uso del cesto inferior

■ En el cesto inferior se colocan las cacerolas, sartenes, soperas, ensaladeras, tapas, fuentes, platos planos, platos hondos y cucharones.

■ Los cubiertos se colocarán con el mango hacia abajo en el depósito contenedor de plástico que después se introducirá en el cesto inferior (fig. 7 y 8) asegurándose que no bloqueen la rotación del rociador.

■ Los platos de reducidas dimensiones, como por ejemplo los de postre, deben ser posicionados en el cesto inferior como se indica en la figura 6, con los soportes móviles posicionados hacia el externo (“B”). Para platos de normal o grandes dimensiones, los soportes deben encontrarse en posición interna ("A”).

■ El cesto inferior está dotado de una

especial rejilla extraible central (fig. 4 y 5), util para tener siempre la carga de platos perfectamente estable y optimizada, incluso cuando la dimensión y/o la forma de los mismos es diversa de la estandard.

- POSICIÓN "A": Para una carga de platos

estandard o para una carga exclusiva de cacerolas, ensaladeras, etc...

ATENCIÓN! Si los platos pequeños se posicionan sin el correcto uso de los soportes mobiles, la rampa inferior se bloquea interfiriendo con los platos.

Page 69

Una carga estandard diaria está representada en la fig. 7 y 8.

Cesto inferior (fig. 7) A = cacerola media B = cacerola grande C = sartén D = soperas, fuentes E = cubiertos F = cazuelas llanas, cazuelas de barro G = copa media H = copa pequeña

Una posición racional y correcta de la vajilla es condición esencial para un buen resultado en el lavado.

IMPORTANTE El cesto inferior está dotado de un dispositivo de “bloqueo de recorrido” para obtener una segura operación de extracción aún en el caso de cargas plenas. Para las operaciones de carga de sal, limpieza del filtro y manutención ordinaria se necesita la completa extracción del cesto.

Cesto inferior (fig. 8) A = platos hondos B = platos llanos C = platos de postre D = fuentes E = cubiertos

A F

INFORMACIÓN PARA LOS LABORATORIOS DE PRUEBA

Solicite la información necesaria para efectuar los test comparativos y las medidas de rumorosidad (según la Norma EN) a la siguiente dirección:

testinfo-dishwasher@candy.it

En la solicitud de ruega especificar el modelo y el numero de matrícula del lavavajillas (ver en tarjeta de datos).

Page 70

CARGA DE DETERGENTE

El detergente

IMPORTANTE Es indispensable utilizar un detergente específico en polvo, líquido o en pastillas para el lavado de vajillas.

"CALGONIT" asegura óptimos resultados de lavado y lo encontrará fácilmente.

No deben emplearse detergentes para el lavado de la ropa. Detergentes no idóneos (como los de uso para lavado a mano), no contienen los ingredientes adaptados al lavado en lavavajillas e impiden el correcto funcionamiento de la máquina.

Carga del detergente

La caja para el detergente de lavado está situada en el interior de la puerta (fig. A "2"). Si la tapa del contenedor resultase cerrada, para abrirla basta accionar sobre el pulsante de enganche (A): al término de cualquier programa de lavado la puerta debe estar siempre abierta, y lista para su sucesiva utilización.

ATENCIÓN! En el cesto inferior, no carge vajilla en posición tal que impida la apertura de la tapa del contenedor de detergentes y la extracción del detergente.

Después de haber introducido el detergente en el depósito, cerrar la tapa, primero empujando (1) y después apretando ligeramente el mismo (2) hasta escuchar un sonido de cierre.

Puesto que los detergentes no son todos iguales, consulte las instrucciones del fabricante. Recordamos que una cantidad insuficiente de detergente provoca una incompleta eliminación de la suciedad, mientras, un exceso de detergente, no sólo no mejora el resultado del lavado, sino además, representa un despilfarro.

La dosis de detergente puede variar en función del grado de suciedad y tipo de vajilla. Nosotros le aconsejamos utilizar de 20 ÷ 30 g de detergente en la cubeta lavado (B).

IMPORTANTE No excederse en el uso de detergente representa una contribución al mantenimiento del medio ambiente.

Page 71

TIPO DE DETERGENTE

Detergentes en pastillas

Los detergentes en pastillas de diferentes fabricantes, se disuelven a velocidades diversas, por tanto en los programas breves, algunas pastillas pudieran no ser totalmente eficientes al no disolverse completamente. Si se utiliza este tipo de detergente se recomienda seleccionar el programa mas largo para garantizar la completa disolución del mismo.

IMPORTANTE Para obtener resultados de lavado óptimos, las pastillas DEBEN ser introducidas en el dispensador del detergente, NO directamente en la cuba.

de uso y a las advertencias indicadas en el envase del detergente combinado que se va a utilizar;

■ la eficacia de los productos que dan lugar a la no necesaria utilización de sal, dependen de la dureza del agua de alimentación del aparato. Verificar que la dureza del agua se compensa con el intervalo de funcionamiento indicado en el paquete del detergente.

Si con el uso de este tipo de producto se obtuvieran resultados de lavado no sadisfactorios, dirijase al fabricante del detergente.

La utilización inadecuada de estos productos podría llevar a:

■ formación de depositos calcáreos en el aparato y vajilla;

Detergentes concentrados

Los detergentes concentrados, con reducida alcalinidad y enzimas naturales, combinados con programas de lavado a 50ºC, permiten tener un menor impacto en el ambiente y preservan los cubiertos y el propio lavavajillas. Los programas de lavado a 50ºC han sido ideados para disfrutar completamente de las propiedades de disolución de la suciedad por parte de las enzimas, permitiendo por tanto, con la utilización de detergentes concentrados obtener los mismos resultados de los programas a 65ºC pero a una temperatura inferior.

Detergentes combinados

Los detergentes que contienen además abrillantador, deben ser introducidos en el dispensador para el detergente de lavado. El contenedor del abrillantador debe estar vacio (si no fuera así antes de utilizar detergentes combinados, regular al mínimo el dosificador de abrillantador).

Detergentes combinados “ALL in 1”

Si decide utililizar detergentes combinados ("3 en 1"/"4 en 1"/"5 en 1", etc.) que pudiera dar como resultado un menor consumo de sal o abrillantador, se deben respetar las siguientes advertencias:

■

leer atentamente y abstenerse

escrupulosamente a las instrucciones

■ una empeoramiento del grado de secado y/o lavado.

IMPORTANTE En el caso de reclamaciones que puedan estar ligadas a la utilización imprópia de estos productos, no serán validas las prestaciones especificadas en la garantia.

Se recuerda que el uso de los detergentes combinados “ALL in 1” convierte en superflua la señalación de falta de sal y abrillantador (prevista en algunos modelos).

En el caso que se dieran problemas de lavado y/o secado se aconseja el uso de productos tradicionales (sal, abrillantador, detergente en polvo).

En este caso se aconseja que:

■ rellenar nuevamente el contenedor de sal y abrillantador;

■ continuar con un normal ciclo de lavado sin carga.

Se comunica que volviendo al uso de sal tradicional, serán necesarios algunos ciclos de lavado antes de que el sistema de desclacificación del agua vuelva a funcional de modo correcto.

Page 72

CARGA DE ABRILLANTADOR

El abrillantador

Este aditivo se introduce automáticamente en la última fase del aclarado y favorece un rápido secado de la vajilla evitando que se formen manchas o sedimentos opacos.

Carga del abrillantador

A la izquierda del recipiente detergente se encuentra el del abrillantador (fig. A "3"). Para abrir la tapa, apretar en la zona para tal fin y simultáneamente tirar la lengüeta de apertura. Utilizar siempre aditivos especiales para lavavajillas automáticos. Es posible controlar el nivel del abrillantador por medio del visualizador óptico (C) situado sobre el distribuidor.

LLENO VACIO

reflejo oscuro reflejo claro

Regulación del abrillantador de 1 a 6

El regulador (D) está situado bajo el tapón y se puede manipular con una moneda. Se aconseja la posición 4. El contenido calcáreo del agua repercute notablemente tanto en la formación de incrustaciones como en el grado de secado. Es muy importante regular la dosificación del abrillantador para conseguir óptimos resultados. En caso de que la vajilla presente estrías al finalizar el lavado, disminuir la dosis en una posición. Si la vajilla presenta manchas o rastros blanquecinos, aumentarla un poco.

Page 73

LIMPIEZA DEL FILTRO

El sistema filtrante (fig A “4”) está constituido de:

Un contenedor central, que retiene las particulas más gruesas de suciedad;

Una placa que filtra continuamente el agua;

Un microfiltro situado debajo de la placa que impide el paso de las partículas de suciedad más pequeñas asegurando así un alcarado perfecto.

■ Para lograr siempre los mejores resultados hay que controlar la limpieza de los filtros antes de cada lavado.

■ Para extraer el sistema filtrante basta levantarlo estirando del mismo (fig. 1).

■ El contenedor central puede ser extraído para facilitar las operaciones de limpieza (fig. 2).

■ Extraer la placa (fig. 3) y lavarlo bajo un chorro de agua ayudándose eventualmente con un cepillo.

■ Con el microfiltro autolimpiante, la manutención es mínimo y la revisión del grupo de filtros puede realizarse cada 15 días. No obstante se aconseja controlar, después de cada lavado la parte central para cerciorarse que no quede atascada.

ATENCIÓN! Una vez limpiados los filtros, debe asegurarse que los mismos hayan sido acoplados correctamente y que la placa se encuentre perfectamente colocada en el fondo del lavavajillas.

Tener la precaución de girar, en sentido horario, el filtro en la rejilla superior porque una inserción imprecisa del grupo filtrante puede perjudicar el correcto funcionamiento de la máquina.

IMPORTANTE No usar el lavavajillas sin el filtro.

Page 74

CONSEJOS PRÁCTICOS

Qué hacer para ahorrar

Qué hacer para obtener óptimos resultados de lavado

■ Antes de colocar la vajilla en la máquina, eliminar los residuos de comida más grandes (huesecillos, espinas, residuos de carne o verdura, residuos de café, peladuras de fruta, ceniza de cigarrillos, palillos, etc.) para evitar que se atasquen los filtros, el desague y los rociadores de los brazos de lavado.

■ Evitar enjuagar la vajilla antes de colocarla en la máquina.

■ En caso de residuos de comida quemados o asados muy incrustados, en cacerolas y sartenes, se aconseja ponerlas en remojo antes del lavado.

■ Colocar la vajilla con la boca vuelta hacia abajo.

■ A ser posible evitar que la vajilla esté en contacto una contra la otra, una correcta colocación le dará mejores resultados de lavado.

■ Después de haber colocado la vajilla, verificar que los brazos de lavado pueden girar libremente.

■ Las ollas y otra vajilla que presentan residuos de comida muy tenaces o requemadas, deberán ser puestas en remojo con agua y detergente para lavavajillas.

■ Para el perfecto lavado de la plata es necesario:

a) aclarar apenas usada, sobre todo si

ha estado empleada para mayonesa, huevos, pescados, etc.;

b) no rociarla con detergente; c) no ponerla en contacto con otros

metales.

■ En el caso que se desee lavar a plena carga, reponer la vajilla en la máquina apenas terminada la comida, poniendo en marcha lo más pronto posible, efectuando eventualmente el programa REMOJO FRIO para reblandecer la suciedad y eliminar los residuos mayores entre una carga y otra en espera de continuar el programa de lavado completo.

■ En presencia de suciedad poco consistente o del cesto no muy cargado seleccionar un programa ECONOMICO siguiendo las indicaciones de la lista de programas.

Qué cosa no se debe lavar

■ Es bueno recordar que no todo tipo de vajilla puede ser lavado en el lavavajillas; se desaconseja introducir piezas en material termoplástico, cubiertos con mando de madera o plástico, pucheros con asas de madera, vajilla de aluminio, de cristal o vidrio aplomado si no está específicamente indicado.

■ Ciertas decoraciones pueden tender a decolorarse, por tanto, se aconseja efectuar el lavado en máquina varias veces de una sola pieza y sólo después de comprobar que no se decolora, lavar la totalidad de las piezas.

■ Es aconsejable no lavar cubiertos de plata con cubiertos de acero para evitar que se produzca una reacción química entre ambas.

IMPORTANTE Cuando se compre nueva vajilla cerciorarse siempre que es idónea para su lavado en lavavajillas.

Sugerencias para ahorrar

■ Para evitar posibles derrames del cesto superior, sacar primero el cesto inferior.

■ Si se ha de dejar la vajilla en la máquina durante un cierto tiempo, entreabrir la puerta para favorecer la circulación del aire y mejorar el ulterior secado.

Page 75

LIMPIEZA EXTERIOR Y MANTENIMIENTO

■ Para limpiar el exterior del lavavajillas no se deben usar, ni disolventes (desengrasantes) ni abrasivos. Unicamente un paño de agua tíbia.

■ El lavavajillas no requiere ningún mantenimento especial, ya que la cuba de lavado es autolimpiante.

■ Periódicamente limpiar la guarnición de goma de la puerta, con un paño húmedo eliminando cuidadosamente cualquier resíduo de alimentos o abrillantador.

■ Se recomienda una limpieza Lavavajillas, con el fin de eliminar los depósitos de piedra caliza o la suciedad. Sugerimos realizar un ciclo de lavado periódicamente con productos de limpieza lavavajillas especializados. Para todas las operaciones de limpieza del lavavajillas, debe estar vacío.

■ Si a pesar de la normal limpieza de placa y filtro, se notasen vajillas o cacerolas insuficientemente lavadas o aclaradas, se debe controlar que todos los rociadores de los brazos (fig. A “5”) estén libres de restos de suciedad.

Si este no fuese el motivo, proceder a su limpieza de la siguiente forma:

1.Para extraer el brazo superior, es

necesario girarlo hasta llevarlo a la posición de “tope” señalada por la flecha (fig. 1b). Empujarlo hacia arriba (fig. 1) y manteniéndolo apretado girar en sentido horario (para montarlo, repita la

operación, pero girando en sentido contrario a las agujas del reloj).

El aspersor inferior, se extrae simplemente estirando hacia arriba (fig. 2).

2.Lavar el aspersor bajo un chorro de agua

eliminando de suciedad los inyectores obstruidos.

3.Al término de la operación, monte de nuevo

los aspersores en la idéntica posición.

■ Tanto la cuba como el interior de la puerta son de acero inoxidable. Si se produjeran manchas de óxido, ello se debería únicamente a una fuerte presencia de sales de hierro en el agua.

■ Para quitar estas manchas se aconseja el uso de un abrasivo de grano fino. No utilizar nunca substancias con cloro, cepillos de acero, etc.

DESPUES DEL USO

Después de cada lavado cerrar perfectamente el grifo del agua, para aislar el lavavajillas de la red hidráulica de alimentación y desconectar el mando paro/marcha para aislar la máquina de la red eléctrica.

Si el lavavajillas debe permanecer parado largo tiempo, aconsejamos las siguientes operaciones:

1. realizar un programa de lavado sin

vajilla, pero con detergente, para desengrasar la máquina;

2. desenchufar la toma corriente;

3. cerrar el grifo del agua;

4. rellenar el recipiente del abrillantador;

5. dejar la puerta ligeramente abierta;

6. dejar el interior de la máquina limpio;

7. si la máquina se encuentra en un

ambiente donde la temperatura es inferior a 0°C, el agua residual de los conductos puede congelarse. Por eso se debe trasladar la máquina a un lugar donde la temperatura ambiente sea superior a 0°C y esperar 24 horas antes de ponerla en marcha.

Page 76

DESCRIPCION DE LOS MANDOS

A Tecla

ON/OFF

F Tecla "START"/"RESET"

(inicio/anulación del programa)

Tecla "SELECCIÓN DE PROGRAMA"

G Pilotos "SELECCIÓN OPCIÓN"

C Tecla

INICIO DIFERIDO

H Display digital

D Tecla opción "EXPRESS"

Descripción de los programas

Tecla opción "ALL IN 1"

DIMENSIONES

Con plano de trabajo Sin plano de trabajo

Ancho x Altura x Profundidad (cm) 60 x 85 x 60 Medida con puerta abierta (cm) 120

DATOS TÉCNICOS

Cubiertos (EN 50242) Capacidad con cacerolas y platos Presión admitida en el circuito hidráulico (MPa)

Amperios fusibles / Potencia maxima absorbida / Tension

CONSUMOS (programas principales)*

Programa Energia (kWh) Agua (L) HIGIENIZANTE UNIVERSAL ECO ULTRA RAPID 24'

Consumo de electricidad en modo apagado y en modo sin apagar: 0,30 W / 0,45 W

* Valores medidos en laboratorio segun la Norma Europea EN 50242 (en la prática cotidiana, es posible diferencias).

2,07 1,53 1,08 0,59

Véase placa de características

59,8 x 82 x 57,3

117

9 personas

Min. 0,08 - Max. 0,8

21 15

Page 77

SELECCION DE LOS PROGRAMAS Y FUNCIONES ESPECIALES

Selección de los programas

■ Abrir la máquina e introducir los utensilios a lavar.

■ Pulse la tecla "ON/OFF" durante unos 2 segundos. En el display se verán dos lineas.

■ Seleccione un programa accionando la tecla "SELECCIÓN DE PROGRAMA".

■ Si se desea seleccionar una opción, accionar la tecla correspondiente (el piloto se iluminará).

Las opciones pueden ser activadas o desactivadas DURANTE 1 minuto del inicio del programa.

■ Accionar la tecla "START". El display visualizará el tiempo de duración del programa, alternando la indicación de la hora y minutos [Ej: 1 h (1 hora) / 25 (25 minutos)].

■ Con la puerta cerrada, después de una señal acústica el programa se iniciará automáticamente. La pantalla le mostrará el tiempo que falta para el final del ciclo.

EN UN INTERVALO DE TIEMPO NO SUPERIOR A 1 minuto desde el inicio del ciclo de lavado, es posible elegir otro programa, simplemente presionando la tecla "SELECCIÓN PROGRAMA".

IMPORTANTE El funcionamiento "intermitente" de la bomba de lavado NO es indicador de un mal funcionamiento, sino una característica peculiar del lavado a impulsos; es por tanto señal del correcto desarrollo del programa.

Interrupción de un programa

Se desaconseja la apertura de la puerta durante el desarollo de los programas, en particular, durante las fases centrales del lavado y del aclarado caliente. La máquina, de todas formas, se para automáticamente con la apertura de la puerta y en el display aprece de manera intermitente el tiempo restante hasta el fin de ciclo. Cerrando de nuevo la puerta, sin accionar ninguna tecla el ciclo continuará desde el momento en el que fue interrumpido.

IMPORTANTE Es posible interrumpir el programa

sin necesidad de abir la puerta, accionando la tecla “MARCHA/PARO”.

En tal caso, para que el ciclo siga

lavando desde el punto en que se interrumpió, será suficiente accionar nuevamente la tecla “MARCHA/PARO”.

Programas "IMPULSE"

Los programas "IMPULSE" utilizan una técnica de lavado a impulsos que reduce los consumos, el ruido y mejora las prestaciones.

ATENCION! Si se abre la puerta mientras el lavavajillas está en la fase de secado, se activa una señal acústica para avisar que el ciclo no ha finalizado.

Page 78

Modificación del programa en

curso

Si se quiere cambiar o anular un programa en curso, efectuar las siguientes operaciones:

■ Tener apretada al menos durante 3 segundos la tecla "RESET". En el display se verá “00” y se emitirán señales acústicas.

■ El programa en curso será anulado. En el display se verán dos lineas.

■ En este momento es posible realizar una nueva programación.

ATENCION! Antes de introducir un nuevo programa es aconsejable comprobar la existencia de detergente y, en caso contrario rellenar el contenedor.

Desarrollo del programa

Durante el desarrollo del programa, en la pantalla aparecerá el tiempo que falta para el final del ciclo, que se actualizará automáticamente según pasan los minutos.

Si se interrumpiera la corriente durante el funcionamiento del lavavajillas, una especial memoria conservará la elección efectuada. Al restablecimiento de la corriente, el lavavajillas continuará en el punto donde se paró.

Final del programa

La finalización del programa se indicará mediante una señal acústica (si no se ha desactivado) de una duración de 5 segundos, repetido durante 3 veces con intervalos de 30 segundos. El lavavajillas se apagará automáticamente.

seleccionado) reduciendo el calentamiento final del agua y el tiempo de secado durante el último aclarado. Está aconsejado para el lavado nocturno, si no es necesario obtener una vajilla perfectamente seca apenas finaliza el programa de lavado. Para obetener un mejor secado, se aconseja de entreabrir la puerta al finalizar el ciclo para favorcer la circulación de aire natural en el interior del lavavajillas.

Tecla "ALL IN 1"

Esta opción permite la utilización óptima de los detergentes combinados "ALL in 1" ("3 en 1"/"4 en 1"/ "5 en 1", etc.). Accionando esta opción, el programa de lavado seleccionado se modifica, de manera que se obtienen las mejores prestaciones de los detergentes combinados (e, simultaneamente, o alerta de falta de sal é desactivado).

ATENCION! Una vez seleccionada, la opción queda activada (indicador correspondiente encendido) también para los sucesivos programas de lavado y podrá ser desactivada (indicador correspondiente apagado) solamente accionando de nuevo la tecla.

IMPORTANTE El uso de esta opción se recomienda especialmente en caso de la utilización del programa ULTRA RAPID 24’, el cual tendra una duración mas larga de alrededor de 15 minutos para permitir la acción del detergente en pastillas.

Alerta de falta de sal

Teclas opciónes

Tecla "EXPRESS"

Esta opción permite un ahorro de tiempo y energía medio del 25% (según ciclo

Se for necessário encher o depósito do sal, o display vai mostrar e piscar "SL" sempre que a máquina estiver ligada. O aparecimento de manchas brancas na loiça é, normalmente, um sinal de que o sal está a acabar e que o depósito deve ser cheio.

Page 79

Tecla "INICIO DIFERIDO"

Esta tecla permite programar el inicio del ciclo de lavado, con una antelación comprendida entre 1 y 23 horas.

Para introducir el inicio diferido proceder de la siguiente manera:

■ Accionar la tecla "INICIO DIFERIDO" (en el display aparecerá"00").

Exclusión alarma acústica de FIN PROGRAMA

La función de alarma acústica de fin programa puede ser desactivada del

siguiente modo:

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

■ Accionar nuevamente la tecla para incrementar el inicio diferido en horas (cada presión se incrementa la antelación en 1 hora, hasta un máximo de 23).

■ Para iniciar la cuenta atrás, accionar la tecla "START". Al final de la cuenta atrás, el programa iniciará automáticamente.

Al final de la cuenta atrás, el programa iniciará automáticamente y en el display se verá la duración del ciclo seleccionado.

Si se desea anular el inicio diferido proceder de la siguiente manera:

■ Tener apretada al menos durante 3 segundos la tecla "RESET". En el display se verá “00” y se emitirán señales acústicas.

■ El inicio diferido y el programa seleccionado será anulado. En el display se verán dos lineas.

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al

mismo tiempo encender el lavavajillas con la tecla "ON/OFF" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al

menos durante 15 segundos (durante este período se oirán 2 señales acústicos).

3. Dejar de accionar la tecla en el momento en que se escuche la segunda señal acústica (en el display aparecerà "b1" que significa que la alarma està activada).

4. Accionar nuevamente la misma tecla (aparecerà en el display "b0" que significarà que la alarma està desactivada).

5. Apagar el lavavajillas accionando la tecla "ON/OFF" para confirmar la nueva impostación.

■ En este momento, si se desea iniciar un ciclo de lavado, será necesario introducir nuevamente el programa deseado y eventualmente seleccionar las teclas opción, como se indica en el párrafo "SELECCIÓN DE LOS

PROGRAMAS".

Para reactivar la Alarma, realizar el mismo procedimiento.

Page 80

Memorización del último programa utilizado

Para habilitar la memorización del último programa utilizado proceda de la siguiente manera:

4. Accionar nuevamente la misma tecla (en el display se verá "A1" que indicará que la memorización está activada).

5. Apagar el lavavajillas accionando la tecla "ON/OFF" para confirmar la nueva impostación.

Para desactivar la memorización, siga el

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

mismo proceso.

IMPORTANTE! Esta lavavajillas está dotado de un dispositivo de seguridad

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al mismo tiempo encender el lavavajillas

antidesbordamiento que, en caso de anomalía, interviene vaciando el agua en exceso.

con la tecla "ON/OFF" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al

menos durante 30 segundos (durante este periodo se oirán 3 señales acústicas).

3. Dejar de accionar la tecla en el momento en el que se emitirá el TERCER señal acústico (en el display se verá "A0" que indica que la memorización está desactivada).

ATENCION! Para evitar que se dispare el dispositivo de seguridad anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas durante el funcionamiento. En el caso que sea necesario mover o inclinar el lavavajillas, asegurarse primero que haya completado el ciclo de lavado y que no quede agua en la cuba.

El lavavjillas está en grado de señalar un serie de funcionamientos anómalos visualizados en el diplay.

SEÑALES AUTOMÁTICAS DE ANOMALIAS

ANOMALIA CAUSA REMEDIO

En el display aparece acompañado de una señal acústica.

En el display aparece

E7, Ef,

una señal acústica.

En el display aparece acompañados de una señal acústica.

o EL acompañado de

E5, E6,

E8 o Ei

Falta de agua (grifo del agua cerrado).

La machina no puede descargar el agua de la cuba.

Pérdida de agua.

Rotura del control electrónico

El elemento calentador del agua no funciona correctamente o placa filtrante sucia.

Apagar la lavadora, abrir el grifo, reintroducir el ciclo a utilizar.

Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

Es necesario dirigirse al Servicio de Asistencia Técnica.

Limpiar placa filtrante. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

Page 81

SISTEMA DE REGULACIÓN DE LA DESCALCIFICACIÓN DEL AGUA

El agua contiene de forma variable, según la localidad, sales calcáreas y minerales que se depositan en la vajilla dejando manchas blanquecinas. Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua. El lavavajillas contiene un descalcificador que, utilizando sales regenerantes especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos. Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona.

Regulación descalcificación del agua con el descalcificador

El descalcificador puede tratar agua con dureza hasta 90ºfH (grados franceses), 50°dH (grados alemanes) a través de 8 niveles de regulación.

Los niveles de regulación se relacionan en la siguiente tabla en relación al agua de la red a tratar.

Dureza

del agua

Regulación

Regenerante

d0 d1 d2 d3 d4 d5 d6 d7

descalcificación

0 1 2 3

5 6 7

Nivel

°fH

(grados

0-5

6-10 11-20 21-30 31-40 41-50 51-60 61-90

°dH

(grados

franceses)

0-3 4-6

7-11 12-16 17-22 23-27 28-33 34-50

Sal

Uso

alemanes)

SI SI SI SI SI SI SI

La regulación ha sido introducida en

fábrica al nivel 4 (d4) en tanto que esto satisface a la mayor parte de usuarios.

Según el nivel de dureza del agua, introducir el valor de descalcificador del siguiente modo:

IMPORTANTE Iniciar el procedimiento SIEMPRE con el lavavajillas apagado.

1. Mantener accionada la tecla "SELECCIÓN DE PROGRAMA" y al

mismo tiempo encender el lavavajillas con la tecla "ON/OFF" (sonara una breve señal acústica).

2. Continuar accionando la tecla "SELECCIÓN DE PROGRAMA" al menos durante 5 segundos, dejándolo SÓLO cuando se escucha un señal

acústico. En el display se indicará el nivel de descalcificación actual.

3. Accionar nuevamente la misma tecla para seleccionar el nivel de descalcificador deseado: con cada presion sobre la tecla, el valor aumenta 1 grado. Después de la aparición del valor "d7", el indicador salta de nuevo al valor "d0".

4. Apague el lavavajillas presionando la tecla "ON/OFF" para confirmar la nueva impostación.

ATENCIÓN! Si por cualquier motivo no se lograse finalizar el procedimiento, apage el lavavajillas accionanto la tecla "ON/OFF" y comenzar de nuevo (PUNTO 1).

Tecla

“ON/OFF”

Display digital

Tecla

“SELECCIÓN DE PROGRAMA”

Page 82

RELACION DE LOS PROGRAMAS

Lavado con prelavado

Para los programas con prelavado se aconseja añadir una segunda dosis de detergente (máx. 10 gramos) directamente en el lavavajillas.

= Programas

Programa

Higienizante

Universal

Delicado

Rapid 59'

Ultra Rapid 24'

Ultra Silent

Pre-Lavado

Filtro lavavajillas

"IMPULSE"

75°C

60°C

Diario

55°C

Eco

45°C

65°C

50°C

55°C

Descripción

Ciclo con acción antibacteriana, para lavar e higienizar la vajilla (incluso con suciedad incrustada) biberones, etc…

Apto para lavar la vajilla y cacerolas con suciedad normal.

Ciclo rápido, para vajillas con suciedad normal, recomendable en lavados frecuentes y con carga normal.

Programa para vajilla de suciedad normal (el más eficiente en términos de consumo combinado de energía y agua para ese tipo de vajilla).

Programa normalizado EN 50242.

Apto para el lavado de vajillas delicada y/o decorada, así como la cristalería.Indicado también para el lavado cotidiano de vajilla delicada poco sucia, a excepción de las sartenes.

Apto para el lavado cotidiano, inmediatamente después de la comida, de vajillas y cacerolas con suciedad normal (MAX 8 cubiertos).

Ciclo superrápido que se efectua al final de la comida, indicado para un lavado de vajilla para 6 personas.

Programa de máxima silenciosidad. Ideal para el funcionamiento en horas nocturnas y disfrutar de ahorros por tarifas nocturnas.

Breve prelavado para la vajilla usada en la mañana o al mediodía, cuando se quiere realizar un sólo lavado completo.

Este programa debe ser utilizado periódicamente con productos de limpieza especiales para lavavajillas. Para todas las operaciones de limpieza del lavavajillas debe estar vacío.

N.D. = OPCIÓN NO DISPONIBLE

Page 83

Operaciones a realizar

Detergente prelavado

Detergente lavado

Limpieza filtro y placa

Control nivel del

abrillantador

Desarrollo del programma

Control nivel de la sal

Prelavado caliente

Prelavado frío

Lavado

Duración media en

minutos

Primer aclarado en frío

Segundo aclarado

en frío

Aclarado caliente con

abrillantador

Con agua fría (15°C)

Funciones

facultativas

-Tolerancia ± 10%-

Tecla "INICIO DIFERIDO"

Tecla “EXPRESS”

Tecla "ALL IN 1"

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

•••

•

75°C

60°C

55°C

45°C

65°C

50°C

55°C

130

120

170

240

N.D.

70°C

CON EL AGUA CALIENTE EL TIEMPO RESTANTE AL TERMINO DEL PROGRAMA SE AJUSTA

AUTOMÁTICAMENTE DURANTE EL DESARROLLO DEL MISMO.

Page 84

BÚSQUEDA DE PEQUEÑAS ANOMALÍAS

Si el lavavajillas no funcionase, antes de llamar al Servicio Asistencia Técnica, realizar los siguientes controles:

ANOMALIA CAUSA REMEDIO

1 - No funciona en ningún

programa

2 - No entra agua

3 - No desagua

4 - Desagua continuamente

5 - No se oye ruido del giro de las aspas

6 - En los lavavajillas

electrónicos sin visor: una o mas indicadores luminosos en rápida intermitencia

Clavija no enchufada

Tecla O/I desconectada

Puerta abierta

Falta energía eléctrica

Ver causa 1

Grifo cerrado

Programador mal seleccionado

El tubo de entrada agua tiene un pliegue

El filtro del tubo entrada agua está sucio

Filtro sucio

Tubo desagüe doblado

La prolongación del tubo de desagüe no es correcta

El desagüe de la pared no permite un respiradero con el tubo de desagüe de la máquina

Tubo desagüe en posición demasiado baja

Excesiva carga detergente

Algún objeto que impide rotación aspas

Placa filtrante y filtro sucios

Grifo del agua cerrado

Enchufar

Conectar

Cerrar puerta

Verificar

Abrir

Seleccionar bien

Eliminar el pliegue del tubo

Limpiar el filtro colocado al extremo del tubo

Limpiar filtro

Desdoblar

Seguir exactamente las instrucciones para la instalación del tubo de desagüe

Consultar a un técnico cualificado

Alzar tubo desagüe minimo 40 cm del suelo

Reducir dosis

Colocar bien

Limpiar placa y filtro

Apagar el lavavajillas Abrir el grifo Reintroducir el ciclo

Page 85

ANOMALIA CAUSA REMEDIO

SERVICIO POST VENTA

☎

902. 100. 150

7 - Si lava solo parcialmente

8 - Falta o parcial uso del

detergente

9 - Manchas blancas en la

vajilla

10 - Ruido durante el lavado

11 - La vajilla no está

perfectamente seca

Ver causa 5 Fondo de cacerolas no

perfectamente limpio Borde cacerolas no perfectamente

limpio Rociadores parcialmente

obturados La vajilla no está colocada

correctamente El extremo del tubo de desagüe está

inmerso en el agua

El detergente no está dosificado adecuadamente, es viejo y/o está endurecido

La tapa del contenedor de la sal no está bien cerrada

El programa de lavado elegido es muy suave

Vajillas cesto inferior no lavadas Cubiertos, platos, cacerolas, etc.

interfieren con la apertura del contenedor de detergentes

Agua de red con excesiva dureza

La vajilla golpea entre sí Los brazos girantes golpean sobre

la vajilla Falta de circulación de aire

Falta abrillantador

Comprobar Costras demasiado tenaces

Ablandar antes lavado Colocar mejor

Desmontar y limpiar los brazos de lavado

No acercar excesivamente la vajilla una contra la otra

La extremidad del tubo desagüe no debe tocar el agua desaguada

Adecuar la dosis en función de la cantidad de suciedad o sustituir el producto

Enroscarla hasta el fondo

Elegir un programa más enérgico

Desinsertar tecla media carga Cargar la vajilla de manera que no

interfiera con la apertura del cajetín detergente

Controlar nivel sal y abrillantador y regular dosificacion Si la anomalia persiste, solicitar intervencion Asistencia Técnica

Adecuar mejor la vajilla en el cesto Colocar mejor la vajilla

Dejar entreabierta la puerta de la máquina al final del programa de lavado para favorecer el secado natural

Utilizar abrillantador

NOTA: Si algún inconveniente de los citados provocase un mal lavado o un insuficiente aclarado, es necesario remover manualmente la suciedad de la vajilla, ya que la fase final del secado provocaria el desecado de la suciedad que, en un segundo lavado, la máquina no tiene la posibilidad de sacar. Si la avería persiste llamar al centro de asistencia, comunicando el modelo de lavavajillas indicado sobre la placa de características colocada en el interior de la puerta, en la parte superior o sobre la tarjeta de garantía. Indicando toda la información obtendrá una intervención más rápida y eficaz.

El Fabricante declina cualquier responsabilidad por posibles errores de imprenta contenidos en el presente libro. Se reserva, además, el derecho de de aportar modificaciones que sean útiles a los propios productos sin comprometer las caracteristicas esenciales.

Page 86

Parabéns,

Ao comprar este electrodoméstico Candy, você mostrou ser uma pessoa exigente, que só se satisfaz com o melhor. A Candy oferece-lhe esta nova máquina de lavar, fruto de anos de investigação e de experiência de mercado, graças ao contacto directo com os Consumidores. Você escolheu a qualidade, a durabilidade e as grandes vantagens que lhe pode oferecer esta máquina de lavar loiça. A Candy propõe-lhe também uma vasta gama de electrodomésticos: máquinas de lavar roupa, máquinas de lavar e de secar roupa, máquinas de lavar loiça, fornos micro-ondas, fornos e placas eléctricos, fogões, frigoríficos e arcas congeladoras. Peça ao seu agente da especialidade o catálogo dos electrodomésticos Candy em que estiver eventualmente interessada. Pedimos-lhe que leia atentamente as instruções contidas neste manual, pois proporcionar-lhe-ão indicações importantes relacionadas com a segurança da instalação, a utilização, a manutenção, assim como certos conselhos úteis para uma melhor utilização das máquinas de lavar loiça.

Conserve este manual para o consultar sempre que tiver necessidade.

GARANTIA

Esta máquina vem acompanhada por um certificado de garantia com as informações necessárias sobre o Serviço de Assistência Técnica. Aconselhamos que guarde esse certificado. Deverá ser guardado num local seguro e apresentado ao profissional do Serviço de Assistência Técnica, quando algum serviço for solicitado.

Page 87

ÍNDICE

Regras de segurança gerais Instalação Ligação à rede de alimentação de àgua Colocação do sal na máquina Ajuste do cesto superior Colocação da loiça na máquina Informações para os laboratórios de ensaio Colocação do detergente Tipos de detergente Colocação do abrilhantador Limpeza dos filtros Algumas sugestões práticas Operações de limpeza e de manutenção de rotina Descrição dos comandos Dados técnicos Selecção do programa e funções especiais Unidade amaciadora da água Tabela dos programas Detecção de pequenas avarias

pág. 88 pág. 90 pág. 91 pág. 93 pág. 94 pág. 95 pág. 97 pág. 98 pág. 99 pág. 100 pág. 101 pág. 102 pág. 103 pág. 104 pág. 104 pág. 105 pág. 109 pág. 110 pág. 112

Fig. A

Por favor leia atentamente o presente manual de instruções. Além de incluir alguns conselhos úteis, ele contém instruções importantes sobre a segurança da instalação, a utilização e a manutenção da máquina de lavar loiça.

Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário.

Page 88

REGRAS DE SEGURANÇA GERAIS

■ Este aparelho destina-se a ser utilizado apenas em contexto doméstico ou semelhnate, tais como:

- Áreas de cozinha de lojas,

escritórios e outros ambientes de trabalho, que sejam reservadas aos funcionários;

- Casas de férias, de praia ou de

campo;

- Por clientes de hotéis, motéis e

outros ambientes do tipo residencial;

■ Este electrodoméstico não deve ser usado por crianças com menos de 8 anos nem por pessoas com reduzidas capacidades físicas, sensoriais ou mentais ou pessoas que tenham falta de experiência e não saibam operar com o aparelho, a menos sejam supervisionadas por alguém com experiência e que supervisione a sua segurança e que entenda os riscos envolvidos. As crianças não devem brincar com o electrodoméstico. A limpeza e manutenção também não devem ser feitas por crianças.

- Em quartos e alojamento do género de “cama e pequeno almoço”.

A utilização deste aparelho em ambientes diferentes do ambiente familiar e doméstico, como o uso comercial por especialistas, está absolutamente excluída e não se integra nas recomendações dadas anteriormente.

Se o aparelho for utilizado de maneira não conforme às recomendações, livro de instruções ou for utilizado para outros fins que não os indicados, isso pode reduzir a vida útil do aparelho e pode anular a garantia do fabricante.

Qualquer avaria ou dano provocado ao aparelho resultante de qualquer uso que não seja o próprio e o recomendado, ou resultante de utilização que não seja do âmbito doméstico, não serão aceites pelo fabricante, mesmo estando o electrodoméstico dentro da garantia máxima prevista por lei.

■ As crianças devem ser supervisionadas para que se garanta que não brincam com o electrodoméstico.

■ Crianças com menos de 3 anos devem ser mantidas afastadas do aparelho a menos que tenham supervisão constante de um adulto.

■ Em caso de necessidade de substitução do cabo de alimentação, contacte o Departamento de Manutenção.

■ Os acessórios devem estar ligados à torneira da água, usando mangueiras novas. As mangueiras não devem ser reutilizadas.

■ A pressão de água deve estar situada entre 0,08 MPa e 0,8 MPa.

■ Se o electrodoméstico for instalado num local alcatifado, deverá assegurar-se de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas.

Page 89

■ Após a instalação a máquina deve estar posicionada de forma a que a ficha fique acessível.

■ Para conseguir a carga máxima na máquina, por favor consulte a secção de "DADOS TÉCNICOS".

ATENÇÃO ! Facas e outros utensílios com lâminas devem ser colocados no cesto com as pontas para baixo ou colocados na horizontal.

■ A porta não deve ser deixada na posição de abertura, pois pode causar algum contratempo (ex. cair).

■ Para consultar a ficha de produto, por favor veja o site da marca.

■ Nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada.

■ Proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.).

■ Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar.

■ A máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos, ácidos ou alcalinos.

Instruções de segurança

■ Certifique-se de que o sistema eléctrico está ligado à terra. Se assim não for, chame um técnico qualificado para fazer essa ligação.

O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina.

■ Certifique-se que o aparelho não esteja sobre o cabo de alimentação.

■ Evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.

■ Se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada.

■ Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos.

Page 90

■ Se necessitar de mover a máquina de lugar, não tente movê-la pela parte de baixo da porta.

■ Para a instalação de electrodomésticos de encastre, por favor consulte o capítulo específico ou as informações incluídas no folheto.

Electrodoméstico conforme com as seguintes Directivas Europeias:

■ 2006/95/EC (LVD);

■ 2004/108/EC (EMC);

■ 2009/125/EC (ErP);

■ 2011/65/EU (RoHS);

e alterações posteriores.

INSTALAÇÃO DA SUA MÁQUINA EM COZINHAS MODULARES

Justaposição

■ A altura desta máquina (85 cm) foi

estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste da posição correcta.

■ O topo da máquina, feito de laminado de

alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (fig. 5).

Incorporação

(Quando a máquina for instalada por baixo de uma bancada de trabalho)

■ As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (fig. 6a).

IMPORTANTE Depois de remover a bancada, TEM de voltar a aparafusar os parafusos por baixo da borda traseira da bancada (fig. 6b).

■ A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho contínua da cozinha (fig. 7).

598

556/573

Page 91

LIGAÇÃO À REDE DE ALIMENTAÇÃO DE ÁGUA

IMPORTANTE Os acessórios devem estar ligados à torneira da água, usando mangueiras novas. As mangueiras não devem ser reutilizadas.

■ As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita.

IMPORTANTE A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C.

■ A pressão da água deve estar entre 0,08 e 0,8 MPa.

■ A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (fig. 1 B).

■ A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (fig. 2).

■ A mangueira de admissão “A” deve ser aparafusada à torneira de alimentação de água “B” com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água.

■ Se for necessário prolongar a mangueira de entrada de água deverá utilizar uma peça de prolongamento com um comprimento de 2,5 m. A extensão da mangueira é fornecida pelo serviço Após Venda.

■ Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.

Page 92

Ligação ao sistema de esgoto de água

■ Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4).

■ O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm.

■ Recomendamos a utilização de sifões anti-odores (fig. 4 X).

■ Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,5 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. A extensão da mangueira é fornecida pelo serviço Após Venda.

■ A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 Y).

■ Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 Z).

■ Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.

Page 93

COLOCAÇÃO DO SAL NA MÁQUINA

■ O aparecimento de manchas brancas na loiça é, normalmente, um sinal de que o sal está a acabar e que o depósito deve ser cheio.

■ No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação.

■ É importante que utilize apenas o sal próprio para máquinas de lavar loiça, outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador.

■ Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório.

■ É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa.

■ A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água.

IMPORTANTE Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez.

IMPORTANTE Depois de carregar o sal, DEVE iniciar um ciclo de lavagem ou o programa de PRÉ-LAVAGEM/ ENXAGUAMENTO A FRIO.

Page 94

REGULAÇÃO DO CESTO SUPERIOR

(só nos modelos preparados para esse efeito)

Se usa habitualmente pratos com um diâmetro entre os 29 cm e os 32,5 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma (acordando para os modelos):

Tipo “A”

Tipo “A”:

1. Rode os dispositivos de fixação anteriores “A” para fora;

2. Retire o cesto e volte a montá-lo na

posição mais alta;

3. Volte a colocar os dispositivos de fixação “A” na posição original.

Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta.

Tipo “B”:

1. Puxe o cesto superior;

2. Aperte o cesto para ambos os lados e

levante-o para cima (fig. 1).

Tipo “B”

AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1. Aperte o cesto para ambos os lados e

levante-o levemente para cima (fig. 2a);

2. Calmamente coloque a posição correcta

(fig. 2b).

N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 3).

Atenção: É aconselhável ajustar o cesto, antes de o carregar.

Page 95

CARREGAMENTO DA MÁQUINA

Um carregamento diário standard é representado nas figuras 1, 2 e 3.

Como usar o cesto superior

■ O cesto superior é fornecido com

bastidores móveis montados nas partes laterais do cesto e podem ser regulados para 4 posições.

■ Na posição inferior (A-A1) os bastidores

podem ser utilizados para chávenas de chá e de café, facas e colheres de cozinha. Os copos com pé podem ser pendurados em segurança nas extremidades dos bastidores.

AA1

■ Na posição superior (B-B1) os bastidores

permitem suportar pratos de refeições e pratos de sopa. Os pratos devem ser colocados verticalmente com a parte de baixo virada para o fundo da máquina, deixando um espaço entre cada prato para permitir que a água circule livremente.

BB1

Cesto superior (fig. 1) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos

Cesto superior (fig. 2) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos com pé G = Copo H = Cesto para talheres

■ Os pratos maiores (com um diâmetro de

aproximadamente 26 cm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina.

■ As saladeiras e outras taças ou caixas

de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem.

■ O cesto superior foi concebido de modo

a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista.

Page 96

Cesto superior (fig. 3) A = Copos B = Pires C = Chávenas D = Taça pequena E = Taça média F = Taça grande G = Prato de sobremesa H = Colheres grandes I = Concha de sopa L = Talheres

- POSIÇÃO “B”: para pratos que, apesar

do tamanho standard, têm um formato particular (muito profundos, quadrados ou sem rebordo, etc.).

- POSIÇÃO “C”: para pratos rasos mais

largos e/ou para pratos com formatos não standard (hexagonal, oval, pratos de pizza etc.).

Como usar o cesto inferior

■ No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.).

■ Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 7 e 8), assegurandose de que não esteja a impedir o movimento dos braços rotativos.

■ O cesto inferior é fornecido com uma grelha central ajustável (fig. 4 e 5). A nova grelha permite fixar a loiça, mesmo quando o tamanho e/ou formato dos pratos não é standard.

- POSIÇÃO “A”: para uma carga standard, ou cargas que excluam panelas, saladeiras ou semelhantes.

■ Os pratos de dimensões mais pequenas, como os que são utilizados para as sobremesas, por exemplo, têm de ser colocados no cesto inferior, tal como é mostrado da figura 6, com a aba de suporte colocada de modo a ficar voltada para fora ("B"). Já quando no cesto forem colocados pratos de dimensões normais ou maiores, a aba tem de ficar colocada na posição ("A").

ATENÇÃO! Se os pratos de dimensões mais pequenas forem colocados no cesto com a aba de suporte na posição incorrecta, os pratos interferem com o braço rotativo inferior, impedindo-o de rodar.

Page 97

Um carregamento diário standard é representado nas figuras 7 e 8.

Cesto inferior (fig. 7) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Terrinas, travessas E = Talheres F = Pratos de ir ao forno G = Taça média H = Taça pequena

Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional.

IMPORTANTE O cesto inferior tem um dispositivo de segurança para prevenir a sua extracção, especialmente quando está cheio de loiça. Deverá retirar esse cesto, quando colocar o sal, ou quando limpar o filtro numa manutenção regular.

A F

Cesto inferior (fig. 8) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Travessa E = Talheres

INFORMAÇÕES PARA OS LABORATÓRIOS DE ENSAIO

Peça as informações necessárias para testes de comparação e medição de níveis de ruído, de acordo com a norma EN, ao seguinte endereço:

testinfo-dishwasher@candy.it

No pedido, especifique o nome e o número do modelo da máquina de lavar loiça (consulte a placa de identificação).

Page 98

COLOCAÇÃO DO DETERGENTE

O detergente

IMPORTANTE É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas.

Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina.

Enchimento do compartimento

para o detergente

O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho (A). No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte.

ATENÇÃO! Quando colocar loiça no cesto inferior, certifique-se que os pratos ou outras peças de loiça não obstroem a gaveta do detergente.

Depois de colocar o detergente no seu compartimento, feche a tampa, empurrando primeiro (1) e depois pressionando para baixo (2) até ouvir um ruído.

Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício.

A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 ÷ 30 g de detergente na secção de lavagem do compartimento do detergente (B).

IMPORTANTE A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente.

Page 99

TIPOS DE DETERGENTE

Detergente em pastilhas

Os detergentes em pastilhas produzidos por diferentes fabricantes caracterizam-se por velocidades de dissolução também diferentes pelo que, durante os programas curtos, alguns detergentes em pastilhas podem não ser totalmente eficazes por não se dissolverem completamente. Se optar por utilizar produtos deste tipo, o fabricante da sua máquina de lavar loiça recomenda que seleccione programas mais compridos, para garantir uma utilização completa do detergente.

IMPORTANTE Para obter resultados de lavagem satisfatórios, as pastilhas TÊM de ser colocadas na secção de lavagem do compartimento para o detergente, NÃO DEVENDO ser directamente colocadas na cuba.

Detergentes concentrados

Os detergentes concentrados, com uma alcalinidade reduzida e com enzimas naturais, em conjunto com os programas de lavagem a 50°C, caracterizam-se por um impacto mais reduzido no ambiente e protegem tanto a loiça como a máquina de lavar loiça. Os programas de lavagem a 50°C exploram de forma objectiva as propriedades de dissolução da sujidade das enzimas, permitindo assim, com a utilização de detergentes concentrados, obter os mesmos resultados que os programas de lavagem a 65°C, mas a uma temperatura mais baixa.

Detergentes combinados

Os detergentes que também incluem abrilhantador têm de ser colocados na secção de lavagem do compartimento para o detergente. O compartimento para o abrilhantador tem de estar vazio (se não estiver vazio, regule o regulador do abrilhantador para a posição mais baixa possível antes de utilizar detergente combinados).

Detergentes combinados "TUDO em 1"

Se está a pensar usar detergentes combinados “TUDO em 1” ("3 em 1"/"4 em 1"/"5 em 1", etc.), ou seja, os detergentes com sal e/ou abrilhantador incluídos, aconselhamos que proceda da seguinte forma:

■

leia cuidadosamente as instruções do fabricante do detergente, inscritas na embalagem do mesmo, e siga-as escrupulosamente;

■

a eficácia dos detergentes com amaciador da água/sal incluído depende da dureza da água alimentada à máquina de lavar loiça. Certifique-se de que a dureza da água alimentada à sua máquina de lavar loiça está compreendida dentro do intervalo de eficácia indicado na embalagem do detergente.

Sempre que utilizar este tipo de produto e não obtiver resultados de lavagem satisfatórios, entre em contacto com o fabricante do detergente.

Em determinadas circunstâncias, a utilização de um detergente combinado pode dar azo a:

■

depósitos de calcário na loiça ou na máquina de lavar loiça;

■

uma redução no desempenho de lavagem ou de secagem.

IMPORTANTE Nenhum problema directamente resultante da utilização destes produtos está coberto pela garantia prestada pelo fabricante da sua máquina de lavar loiça.

Agradecemos que tenha em atenção o facto de, se optar por utilizar detergentes combinados “TUDO em 1” os indicadores luminosos do abrilhantador e do sal (presentes apenas em alguns modelos) se tornarem supérfluos, pelo que pode ignorar o seu acendimento.

Se surgirem quaisquer problemas relacionados com a lavagem ou com a secagem, recomendamos que volte a utilizar produtos separados tradicionais (sal, detergente e abrilhantador). Estará assim a garantir que o amaciador da água da máquina de lavar loiça funciona da forma correcta.

Neste caso, recomendamos que:

■ volte a encher os compartimentos para o sal e para o abrilhantador;

■ execute um ciclo de lavagem normal com a máquina de lavar loiça vazia.

Chamamos a sua atenção para o facto de, quando recomeça a utilizar sal convencional, ser necessário um certo número de ciclos de lavagem até o sistema se voltar a caracterizar pela sua eficácia habitual.

Page 100

COLOCAÇÃO DO ABRILHANTADOR

O abrilhantador

O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos.

Enchimento do compartimento para o abrilhantador

O compartimento para aditivos encontra-se do lado esquerdo do compartimento para detergente Para abrir a tampa, empurre a patilha, e em simultâneo puxe a tampa. É sempre importante utilizar os produtos específicos para máquinas de lavar loiça. O nível do aditivo pode ser controlado através do visor

(fig. A "3").

(C)

situado sobre o dispositivo.

CHEIO VAZIO

escuro claro

Regulação do doseamento do aditivo de 1 a 6

O regulador (use uma moeda para o rodar). A posição aconselhada é a 4.

O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores.

Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

(D)

encontra-se sob a tampa

100

Candy CDPM 77735X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
