CONSEILS DE SÉCURITÉ

L'emploi de n'importe quel appareil
électrique comporte l'observation de
règles fondamentales.

■ La porte ne doit pas rester en position
ouverte car cela pourrait occasionner
des accidents.

■ S’appuyer ou s’asseoir sur la porte
ouverte du lave vaisselle risque
d’entraîner son basculement.

Installation

■ Le socle ainsi que la prise mâle de
l'appareil doivent correspondre à la
puissance maximum absorbée par
l'appareil.
En cas de nécessité de remplacement
de l'un ou de l'autre de ces éléments,
faire effectuer la modification par un
professionel patenté.

■ S'assurer que l'appareil n'écrase pas le
fil électrique d'alimentation.

■ L'utilisation de prises multiples et/ou
rallonges est déconseillée et dégage le
constructeur de toutes responsabilités.

■ Si le remplacement du câble d'alimentation
s'avère nécessaire, l'opération doit être
réalisée par le Service Après-vente.

Sécurité

■ Ne pas toucher l'appareil avec les mains
ou pieds mouillés ou humides.

■ Ne pas utiliser l'appareil pieds nus.

■ Ne pas tirer sur le câble d'alimentation

de l'appareil pour débrancher la prise du
courant.

■ Ne pas laisser exposer l'appareil à des
agents atmosphériques (pluie, soleil
etc...).

■ Cet appareil n’est pas destiné à être
utilisé par des personnes (notamment
les enfants) incapables, irresponsables
ou sans connaissance sur l’utilisation du
produit, à moins qu’elles ne soient
surveillées, ou instruites sur l’utilisation
de l’appareil, par une personne
responsable de leur sécurité.

Surveillez les enfants pour être sûr qu’ils
ne jouent pas avec l’appareil.

■ A la fin du programme de lavage, l’eau
résiduelle dans l’appareil ou sur la
vaisselle, ne doit pas être consommée.

ATTENTION!
Les couteaux et autres ustensiles
avec des parties pointues ou coupantes
doivent être rangés avec les pointes
en bas ou horizontalement.

Usage quotidien

■ Cet appareil devra être destiné
uniquement à l'utilisation à usage
domestique.

■ Le lave-vaisselle est conçu pour laver
des ustensiles domestiques normaux.
Les objets contaminés par de l'essence,
de la peinture, des restes d'acier ou de
fer, des produits chimiques corrosifs,
acides ou alcalins ne doivent pas être
lavés en machine.

■ S'il y a une installation d'adoucissement
de l'eau dans l'habitation, il n'est pas
nécessaire d'ajouter de sel dans
l'adoucisseur monté dans le
lave-vaisselle.

■ La coutellerie est mieux lavée si les
manches sont positionnés vers le bas
dans le panier à couverts.

■ En cas de panne et/ou de mauvais
fonctionnement de l'appareil, l'éteindre,
fermer le robinet d'arrivée d'eau et ne
pas ouvrir l'appareil.
Appelez le Service Après-vente de votre
revendeur en lui précisant bien le type
de votre appareil.
Le non respect des prescriptions
énoncées ci-dessus peut compromettre
la sécurité de l'appareil.

Mise au rebut

■ Cet appareil est fabriqué avec des
matériaux recyclables pour permettre de
les éliminer avec facilité.

■ Si l'on veut se débarrasser d'un vieux
lave-vaisselle, enlever le système de
fermeture de la porte pour que les
enfants ne puissent pas s'enfermer dans
la machine.
Coupez le cordon d’alimentation après
l’avoir retiré de la prise murale.

4

INSTALLATION

(Remarques techniques)

■ Après le déballage, régler la hauteur du
lave-vaisselle.
Pour un fonctionnement parfait, il est
important que le lave-vaisselle soit à
niveau, en règlant les pieds de façon à
ce qu'une éventuelle inclinaison ne
dépasse pas 2 degrés.

Alimentation Electrique

L'appareil est conforme aux exigences de
sécurité prévues par les différents instituts
de Normes, et c'est la prise tripolaire avec
un pôle de terre qui assure la mise à la
terre complète de l'appareil.

Avant de brancher la machine sur le circuit
électrique s'assurer:

■ Dans le cas où vous devez transporter
de façon manuelle la machine sans
emballage, ne pas prendre la porte par
le bas, mais faire comme dans le
schéma; ouvrir légèrement la porte et
soulever l'appareil en utilisant le top
supérieur.

IMPORTANT
Les ouvertures à la base de l'appareil
ne doivent en aucun cas être
obstruées par des tapis, moquette ou
autre objets.

À l'installation il est important de
verifier que la prise soit facilement
accessible.

1. que la prise murale est correctement

reliée à la terre;

2. que le réglage du contacteur électrique

correspond bien à la puissance
absorbée indiquée sur la plaque
signalétique du lave-vaisselle.

ATTENTION!
L'efficacité de la sécurité est donc
subordonnée à la mise à la terre
correcte de votre propre installation.

En cas d'absence d'un branchement
efficace de la mise à la terre, il peut
subvenir une légère dispersion de
courant sur les parties métalliques
de la machine, due à la présence d'un
filtre antiparasite radio.

Le constructeur décline toute
responsabilité pour des dommages
éventuels survenus aux personnes et
aux biens imputables à un mauvais
raccordement de la ligne de terre.

Produit compatible avec les
Directives Européennes 73/23/EEC
et 89/336/EEC, remplacé par
2006/95/EC et 2004/108/EC, et les
amendements successifs.

5

Branchement Hydraulique

IMPORTANT
L'appareil doit être relié à l'arrivèe
d'eau, exclusivement avec le tuyaux
fournis.
Ne pas réutiliser les anciens tuyaux.

■ Les tuyaux de vidange et de remplissage
peuvent être orientés de façon
indifférente vers la droite ou vers la
gauche.

IMPORTANT
Le lave-vaisselle peut-être relié de
façon indifférente à l'eau froide ou
chaude à condition que la température
ne dépasse pas les 60°C.

■ La pression hydraulique doit être

comprise d'un minimum de 0,08 MPa à
un maximum de 0,8 MPa.

Pour des pressions inférieures, nous
vous conseillons de demander des
instructions à notre service Après-vente.

■ Il est nécessaire de prévoir un robinet en

amont du tube de chargement pour
isoler la machine du système
hydraulique, quand celle-ci ne fonctionne
pas (fig. 1B).

■ Le lave vaisselle est doté d'un tuyau pour

la prise d'eau avec un embout fileté 3/4"
(fig. 2).

■ Le tuyau d'alimentation "A" devra être

vissé à un robinet d'eau "B" à l'aide de
l'attache 3/4" en s'assurant que le collier
est bien serré.

■ Si nécessaire il est possible de rallonger

le tube de vidange jusqu'à 2,5 m. Cette
rallonge de tube est disponible auprès
du service après-vente.

■ Si des saletés ou du sable sont présents

dans l’eau, il est recommandé de
demander le filtre approprié, art.
9226085, auprès du service après-vente
(fig. 3). Le filtre "D" doit être placé entre
la prise d'eau 3/4" "B" et le tuyau
d'alimentation "A", ne pas oublier de
mettre les joints "C".

■ Si la machine est branchée à des

tuyauteries neuves, ou qui n'ont pas été
utilisées pendant une longue période,
faire couler l'eau pendant quelques
minutes avant de brancher le tuyau
d'alimentation. On évitera ainsi la
formation de dépôts de sable ou de
rouille qui pourraient boucher le filtre
d'entrée de l'eau.

1

2

3

6

Raccordement à la vidange

■ Pour la vidange, introduire le tuyau dans
l'installation de vidange, en prenant soin
de ne pas le plier car l'écoulement des
eaux s'en trouverait perturbé (fig. 4).

■ Le tuyau de vidange fixe doit avoir au
moins un diamètre intérieur de 4 cm et
doit être placé à une hauteur minimum
de 40 cm.

■ Pour éviter les odeurs, nous
recommandons de prévoir un siphon
(fig. 4X).

■ Si nécessaire il est possible de rallonger
le tube de vidange jusqu'à 2,5 mètres
en le maintenant cependant à une
hauteur maximum de 85 cm du sol.
Cette rallonge de tube est disponible
auprès du service après-vente.

4

■ L'extrémité recourbée du tuyau de
vidange peut être accrochée au bord
d'un évier, mais ne doit pas rester
immergée, pour éviter le siphonnage de
l'appareil pendant le programme de
lavage (fig. 4Y).

■ En cas d'installation sous un dessus
continu, le coude doit être fixé
immédiatement sous le dessus au point
le plus haut possible (fig. 4Z).

■ Pendant l'installation de la machine,
contrôler que les tubes de remplissage
et de vidange ne sont pas pliés.

7

INSTALLATION DANS UN
ENSEMBLE DE CUISINE
MODERNE

Juxtaposition

■ Le lave-vaisselle a été étudié avec une
hauteur standard de 85 cm et peut être
ainsi placé entre des meubles de cuisine
moderne d'une même hauteur. Pour
obtenir un alignement parfait, agir sur les
pieds réglables.

■ Le plan supérieur est un vrai plan de
travail en plastique laminé de haute
résistance (fig. 5).

Encastrement

(Installation sous un plan de travail)

■ Les ensembles de cuisine moderne ont
un plan de travail unique sous lequel
viennent s'insérer les meubles de base
et les appareils ménagers.
Dans ce cas, il suffit de retirer le plan de
travail en dévissant les vis qui se trouvent
au-dessous et à l'arrière (fig. 6a).

IMPORTANT
Après avoir retiré le plan de travail,
les vis DOIVENT être vissées de
nouveau (fig. 6b).

■ La hauteur est ainsi réduite à 82 cm
comme prévue dans la norme
internationale (ISO), et le lave-vaisselle
vient s'intégrer parfaitement sous le plan

(fig. 7).

5

6

Ouverture de la porte

Mettre la main dans le creux, et tirer.
Si la porte s'ouvre durant le fonctionnement
de l'appareil, une sécurité électrique
permet d'interrompre automatiquement les
fonctions préétablies.

IMPORTANT

Pour une utilisation correcte ne pas
ouvrir la porte du lave-vaisselle
pendant son fonctionnement.

a

b

a

b

7

598

556/573

Fermeture de la porte

Mettre les paniers.
Vérifier que les plats ou casseroles ne
gênent pas les rampes avants et s'assurer
que celles-ci tournent librement.
Fermer la porte et la bloquer avec force.

8

ADOUCISSEUR D’EAU

Selon la source d’approvisionnement,
l’eau contient des quantités variables de
calcaire et de minéraux qui se déposent
sur la vaisselle en laissant des taches et
des marques blanchâtres.
Plus la densité de minéraux dans l’eau est
élevée, plus celle-ci est dure.
Le lave vaisselle est équipé d’un dispositif
d’adoucisseur d’eau qui, avec l’utilisation
du sel régénérant, fournit de l’eau douce
pour laver la vaisselle.
Le degré de dureté de votre eau peut vous
être communiqué par votre fournisseur
d’eau.

Réglage de l’adoucisseur d’eau

L’adoucisseur d’eau peut traiter de l’eau
d’une dureté allant jusqu’à 90°fH
(graduation française) ou 50°dH
(graduation germanique) à partir de six
positions de réglage différentes.

Dans le tableau ci-dessous sont indiqués
les différents degrés de dureté de l’eau
avec les positions de réglage de
l’adoucisseur correspondantes.

Dureté de l'eau

d'eau

Réglage de

l'adoucisseur

Aucun
voyant

Voyant 1

Voyants

1, 2

Voyants

1, 2, 3

Voyants

1, 2, 3, 4

Voyants

1, 2, 3, 4

clignotants

0
1

2

*3

4
5

Niveau

6-15

16-30
31-45

46-60
61-90

ºfH

0-5

ºdH

(France)

0-3
4-9

10-16
17-25

26-33
34-50

Utilisation de

(Allemagne)

sel régénérant

NO

OUI
OUI

OUI
OUI

OUI

* L’adoucisseur d’eau est réglé en

usine sur le niveau 3, adapté à la
majorité des cas.

Selon le degré de dureté de votre eau,
procédez au réglage de l’adoucisseur
d’eau comme suit:

IMPORTANT
Commencer TOUJOURS la procédure
avec le lave-vaisselle éteint.

1. Maintenir enfoncée la touche
"PROGRAMMES" et allumer

simultanément le lave vaisselle à l’aide
de la touche "MARCHE/ARRÊT" (vous
entendrez alors un son).

2. Maintenir enfoncée la touche
"PROGRAMMES" pendant 5 secondes

au moins.
Relâcher la touche SEULEMENT après
avoir entendu le signal sonore.
Certains voyants "PROGRAMMES"
s’allumeront pour indiquer le niveau de
diminution du calcaire.

3. Enfoncer de nouveau la même touche
pour choisir le niveau de diminution du
calcaire désirée: a chaque pression,
un voyant s’illuminera (le niveau
correspond au nombre de voyants
allumés). Pour le niveau 5 les 4 voyants

"PROGRAMMES" clignoteront, pour le
niveau 0 tous les voyants seront

éteints.

4. Eteindre le lave-vaisselle en appuyant
sur la touche "MARCHE/ARRÊT" pour
rendre effective la nouvelle configuration.

ATTENTION!
Si, pour quelque raison que ce soit,
la procédure ne peut être terminée
avec succès, éteindre le lave-vaisselle
en appuyant sur la touche
"MARCHE/ARRÊT" et recommencer
depuis début (POINT 1).

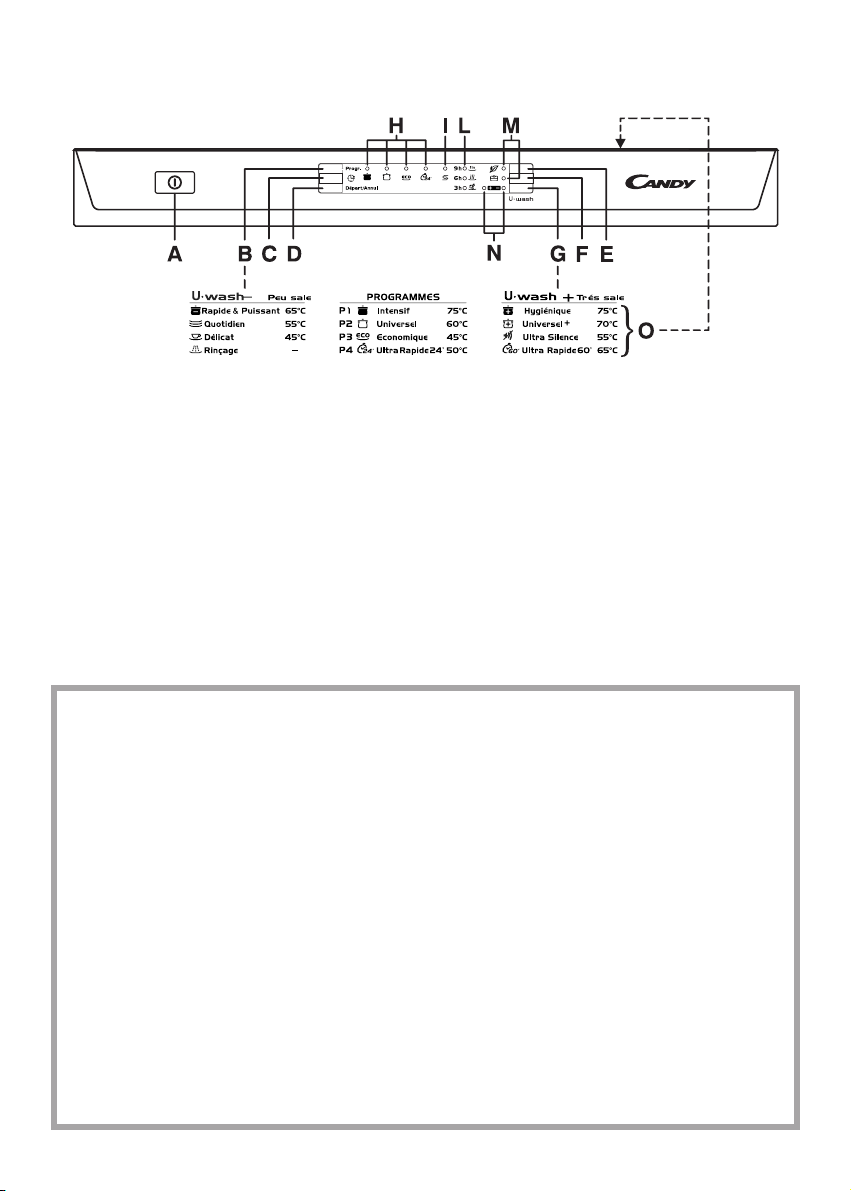

Touche

"MARCHE/ARRÊT"

Voyants “PROGRAMMES”

Touche "PROGRAMMES"

9

CHARGEMENT DU SEL

■ Sur le fond de la machine se trouve le
bac à sel pour la régénération de
l'adoucisseur d'eau.

■ Il est important de n’utiliser que le sel
spécifiquement prévu pour les lave­vaisselle.
Autres types de sel contenant de
sensibles percentages de substances
insolubles qui pourraient avec le temps
rendre inèfficace le système de
l'adoucisseur.

■ Pour introduire le sel, dévisser le
bouchon du bac.

■ Pendant l'opération de remplissage un
peu d'eau débordera: continuez à
verser le sel jusqu'à ce que le réservoir
soit plein (mélanger à l'aide d'une
cuillère).
Après cette opération nettoyer le
filetage en enlevant les résidus de sel;
revisser le bouchon.

■ Après chargement du sel, il est
recommandé d’effectuer un cycle de
lavage complet ou de mettre en marche
le programme TREMPAGE (ou RINCAGE
A FROID).
Pour une utilisation optimale de
l’appareil, le réservoir à sel, dont
la capacité varie de 1,5 à 1,8 kg, doit
être rempli de temps en temps en fonc­tion du réglage opéré sur l’adoucisseur
d’eau.

IMPORTANT
Ce n'est qu'au cours de la phase
d'installation de la machine à laver la
vaisselle qu'il faudra, après avoir
remplí complètement le bac à sel,
ajouter de l'eau jusqu'à ce qu'elle
déborde du bac.

Indicateur de remplissage
du sel

Ce modèle est pourvu de voyant
électrique sur le tableau de bord qui
s'allume quand il faut remplir le réservoir à
sel.

IMPORTANT
La vaisselle tachée de blanc est
généralement une indication
importante d'absence de sel.

10
