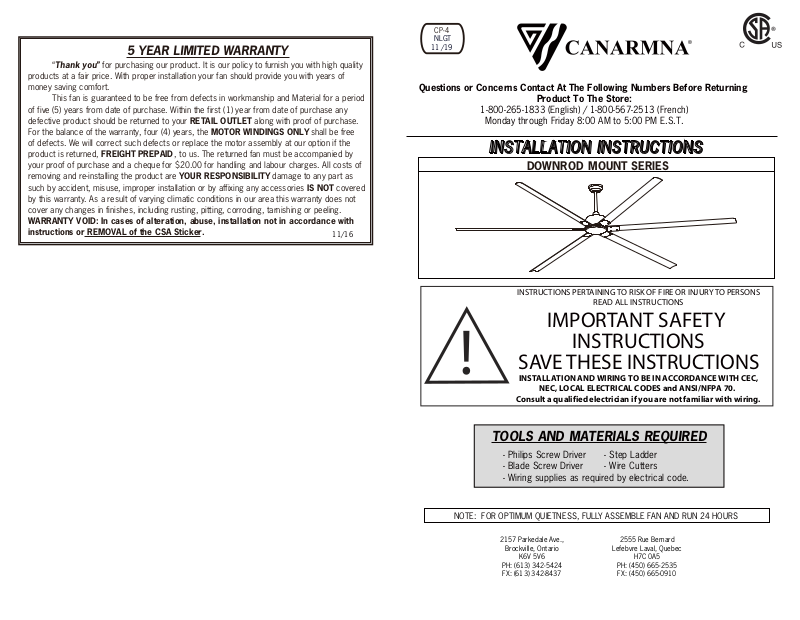

Page 1
5 YEAR LIMITED WARRANTY
“Thank you” for purchasing our product. It is our policy to furnish you with high quality
products at a fair price. With proper installation your fan should provide you with years of
money saving comfort.
This fan is guaranteed to be free from defects in workmanship and Material for a period
of five (5) years from date of purchase. Within the first (1) year from date of purchase any
defective product should be returned to your RETAIL OUTLET along with proof of purchase.
For the balance of the warranty, four (4) years, the MOTOR WINDINGS ONLY shall be free
of defects. We will correct such defects or replace the motor assembly at our option if the
product is returned, FREIGHT PREPAID, to us. The returned fan must be accompanied by
your proof of purchase and a cheque for $20.00 for handling and labour charges. All costs of
removing and re-installing the product are YOUR RESPONSIBILITY damage to any part as
such by accident, misuse, improper installation or by affixing any accessories IS NOT covered
by this warranty. As a result of varying climatic conditions in our area this warranty does not
cover any changes in finishes, including rusting, pitting, corroding, tarnishing or peeling.
WARRANTY VOID: In cases of alteration, abuse, installation not in accordance with
instructions or REMOVAL of the CSA Sticker.
11/16
CP-4
NLGT
91/ 11
Questions or Concerns Contact At The Following Numbers Before Returning
Product To The Store:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
INN
I
A
STT
LLLAATT
S
L
A
DOWNROD MOUNT SERIES
I
O
I
NNIINNS
O
STTRRUUCC
N
TTIIOON
S
S
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
!
NOTE: FOR OPTIMUM QUIETNESS, FULLY ASSEMBLE FAN AND RUN 24 HOURS
SAVE THESE INSTRUCTIONS
INSTALLATION AND WIRING TO BE IN ACCORDANCE WITH CEC,
NEC, LOCAL ELECTRICAL CODES and ANSI/NFPA 70.
Consult a qualified electrician if you are not familiar with wiring.
TOOLS AND MATERIALS REQUIRED
- Philips Screw Driver
- Blade Screw Driver
- Wiring supplies as required by electrical code.
2157 Parkedale Ave.,
Brockville, Ontario
K6V 5V6
PH: (613) 342-5424
FX: (613) 342-8437
- Step Ladder
- Wire Cutters
2555 Rue Bernard
Lefebvre Laval, Quebec
H7C 0A5
PH: (450) 665-2535
FX: (450) 665-0910
Page 2
SAFETY PRECAUTIONS
1. Turn off power at main electrical service box before starting installation.
2. Electrical connections must comply with local code ordinances, national
electrical codes, CEC, NEC and ANSI/NFPA 70.
3. Make sure the installation site you choose allows the fan blades to rotate
freely without any obstructions.
4. When mounting the fan on a ceiling outlet box, Use an approved (CSA for
Canada and UL for U.S.) ceiling fan box marked "FOR FAN SUPPORT".
Ensure the outlet box is securely installed in place such that it is able to
support at least the fan weight.
5. WARNING: To reduce the risk of fire, electric shock, or personal injury,
mount fan only to an outlet box marked acceptable for fan support and use
mounting screws provided with the outlet box. Most outlet boxes commonly
used for the support of lighting fixtures are not acceptable for fan support
and may need to be replaced. Consult a qualified electrician if in doubt.
6.Total Fan Weight For Reference: 120"approximate 15.0 kgs(33.08lbs).
WARNING
reduce the risk of personal injury DO NOT bend the blade brackets
1.
when installing the brackets, balancing the blades or cleaning the fan. Also,
DO NOT insert foreign objects in between rotating fan blades.
2.
Remove fan from the carton carefully and check for shipping damage.
To
Check blades for bends and dents. In case assistance is required please
contact our service centre.
3.05 Meters
(10 Feet)
or hooks.
above
Mount with the lowest moving parts at least
3.
floor or grade level.
All set screws must be checked and re-tightened where necessary after
4.
installation. No lubricants should be used on screws
To
reduce the risk of personal injury install the safety cable (per Fig.1).
5.
6.
DO NOT attach blades before hanging the fan.
INSTRUCTIONS
TROUBLESHOOTING
TROUBLE
1. Fan will not start - Check wiring connections to fan.
- Check fuses and circuit breakers.
- Check wiring connections in switch housing.
CAUTION: Turn power off for last two items.
2. Fan sounds noisy - Check to make sure that all screws in motor housing are snug.
- Check to make sure that blade bracket screws are tight.
- Check to make sure that wire nuts in switch housing
are not rattling against wall of switch housing.
- If fan has a light kit make sure switch housing
screws and set screws are tight.
- Some fan motors are sensitive to signals from solid
state variable controls. If solid state controller is
used, change to an alternative control. (See a
representative for a list of available controls.)
- Allow a 24 hour break in period to eliminate most noises.
3. Fan wobbles - Check that all blades are screwed firmly into blade brackets.
or shakes
excessively.
- Check that blade brackets are secured firmly to motor.
- Check distance from tip of blades to ceiling.
- Check
- Check that the downrod hemisphere notch is engaged in canopy
- Check to make sure that jam screws in downrod are tightened.
- Make sure canopy and mounting bracket are
- Make sure warpage has not occurred in wooden
distance between blade tip to blade tip. All
measurements should be equal. Loosen blade
screws and position blade until even then re-tighten.
tightened securely to wooden joist.
blades. If so, contact the customer service
department for replacement parts.
SUGGESTIONS
.
① ON/OFF the fan
② Short press: ON/OFF the light
Long press(hold for 3 seconds): Dimming
③ Speed of the fan (①low speed — ⑤high speed)
④ Direction of the fan (reverse switch)
⑤ Timing control of the fan
⑥ LED indicated light
⑦ 12V battery should be used in emitter
Pg. #2
Pg. #11
Page 3
8.

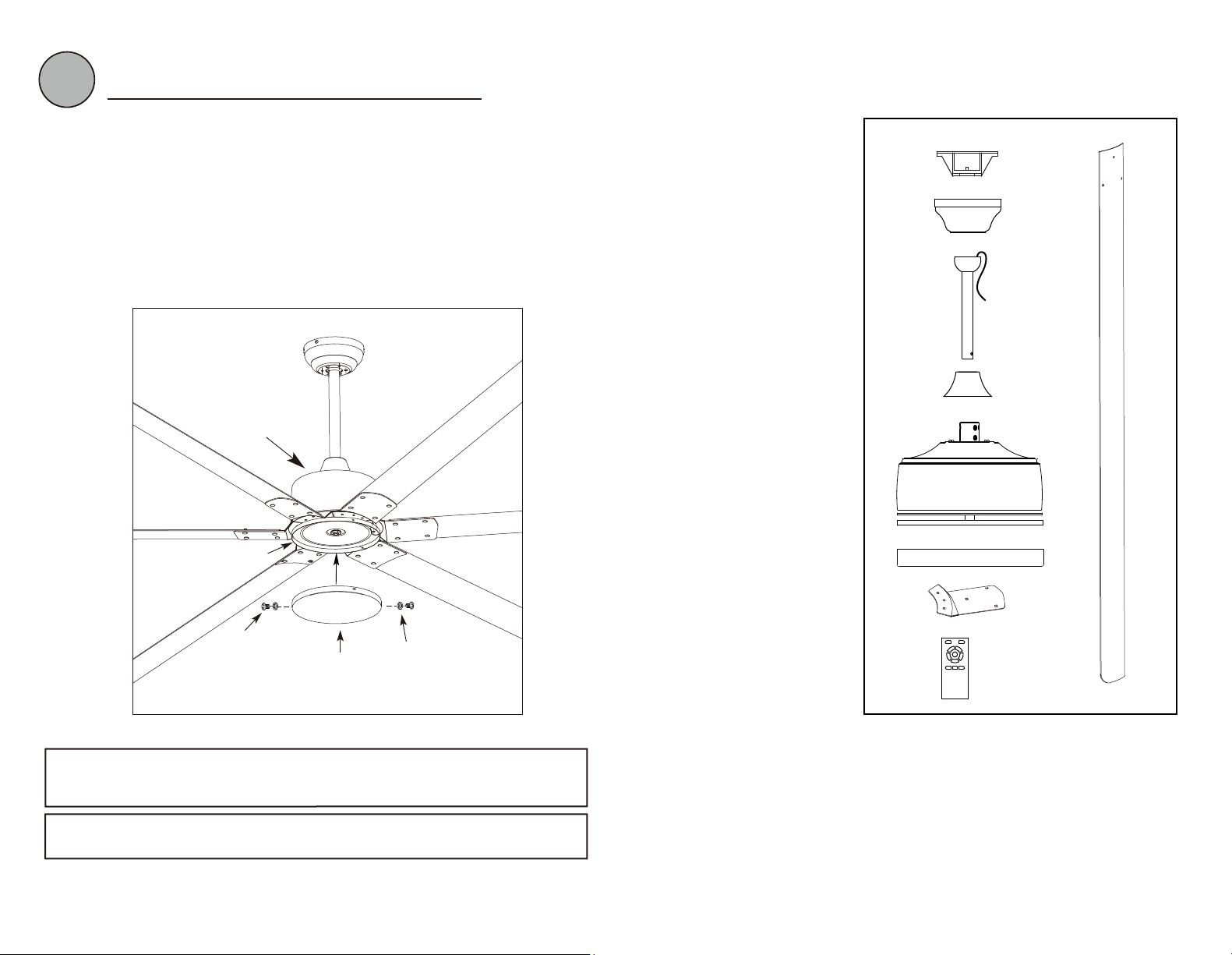

OPTIONAL FEATURE: LIGHT ADAPTABLE
- This fan is light adaptable. Please approach your dealer for the light kit
certified for this model.
WARNING: BE SURE TO TURN OFF POWER
- Carefully tuck electrical wires back into housing, align housing cover with
housing and secure with three housing screws and washers.
Motor
BEFORE INSTALLING

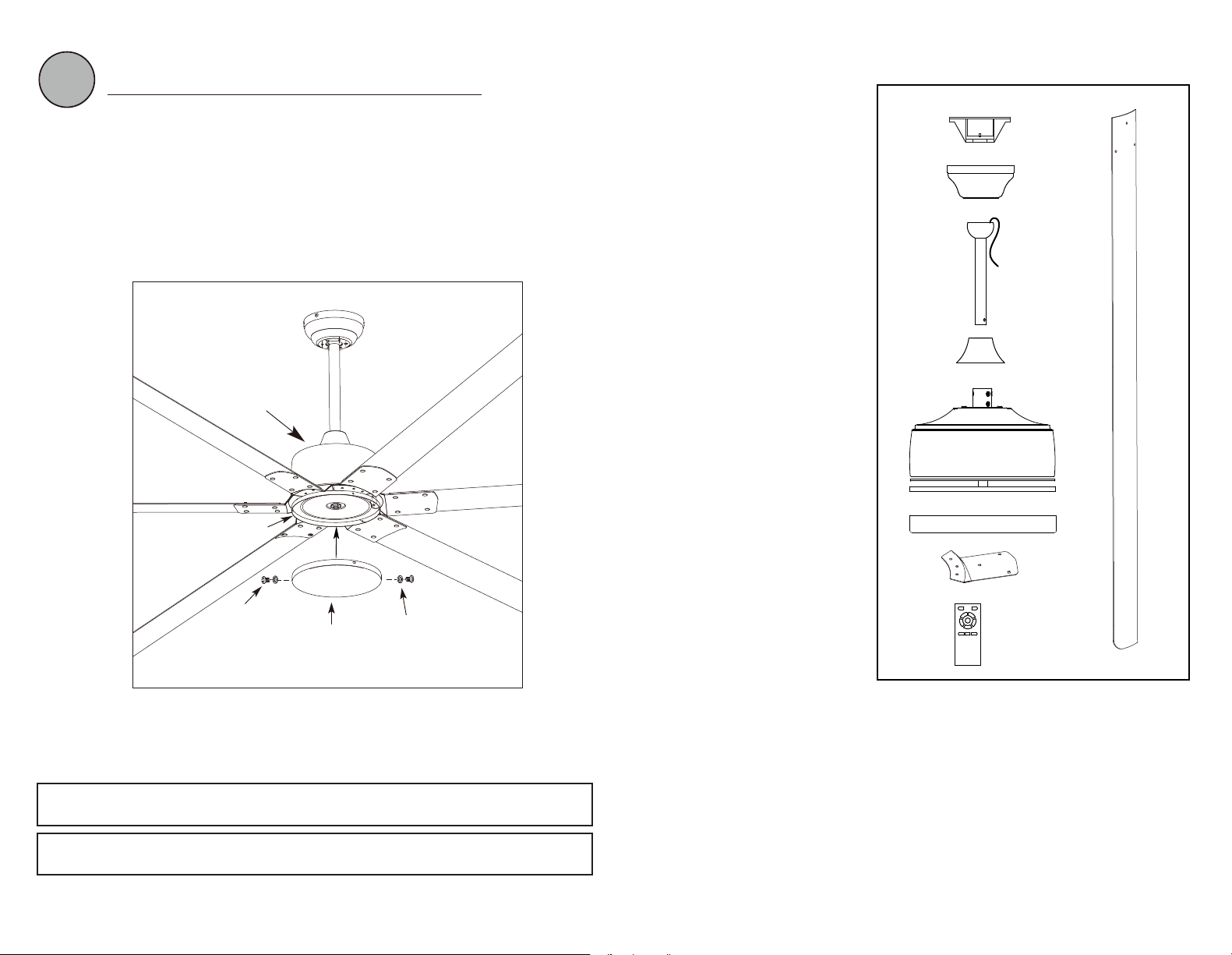

ASSEMBLY DRAWING
A. Mounting Bracket
B. Canopy
C. Downrod Assembly
D. Yoke Cover
E. Fan Motor Assembly
Housing Cover
F.
G. Blade Bracket
Remote Control
H.
I. Fan Blade
A.
B.
C.
D.
E.
I.
Housing
Housing
Screws
Housing Cover
Star washer
Fig.10
WARNING: Ensure that all connections, set screws and screws are securely
tightened before the next step.
To clean the fixture, turn off the power, wait for it to cool, and wipe the fixture
with a clean, soft cloth.
Pg. #10
F.
G.
H.
Fig.1
Pg. #3
Page 4
1..
fan
Remove
1

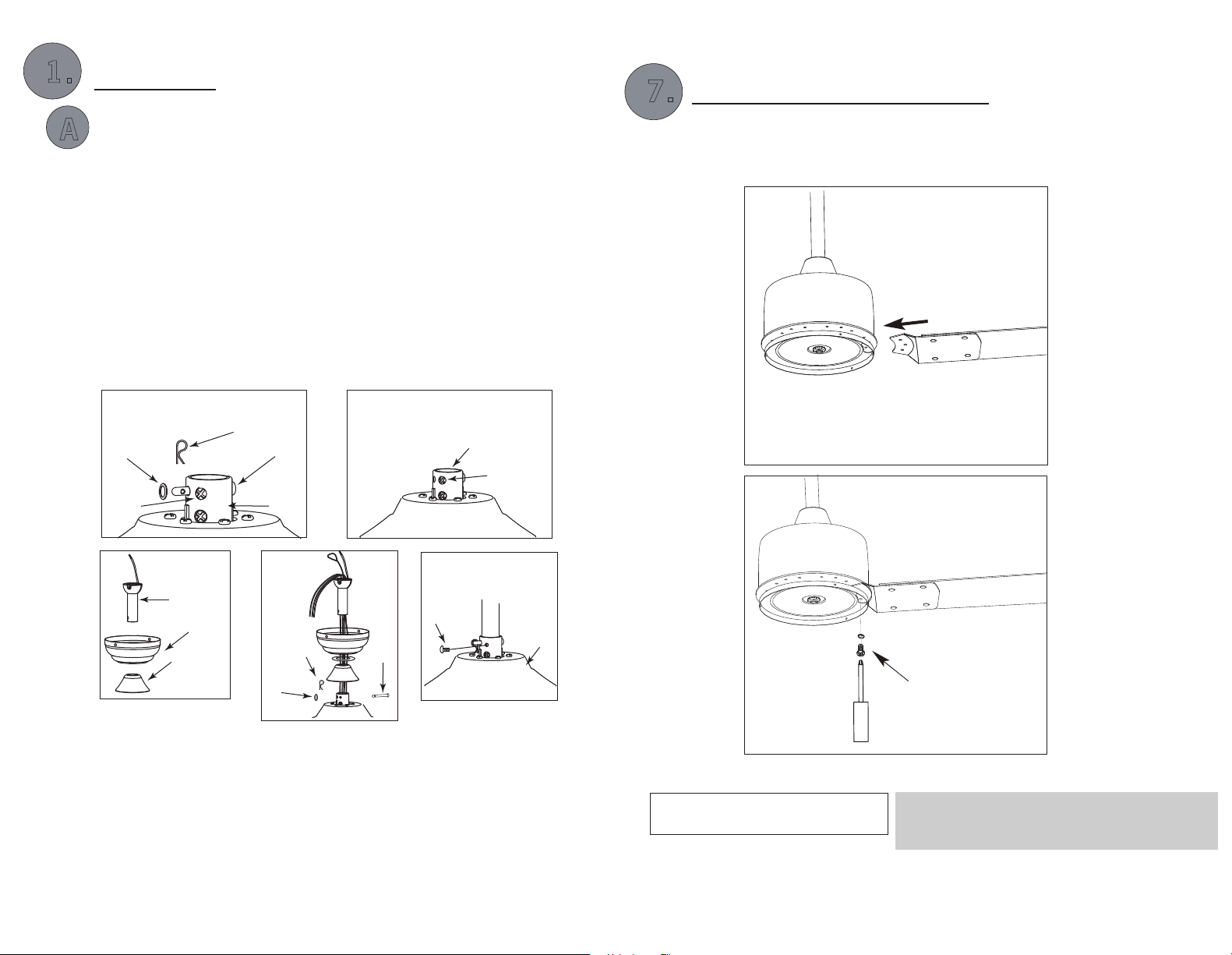

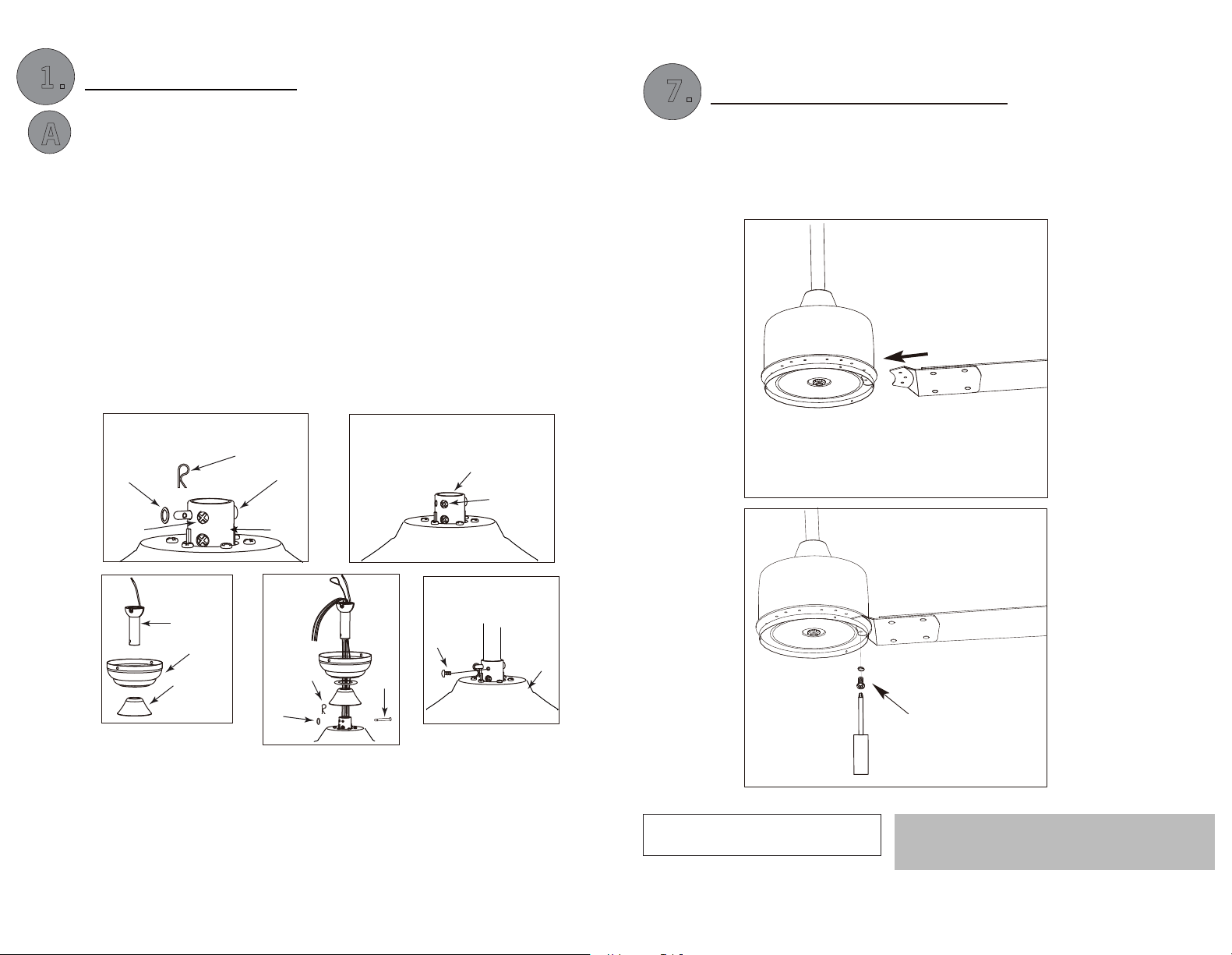

MOUNTING
DOWNROD MOUNT
A
A
- Take out
-
- Loosen jam screw in yoke until it is flush with the inside surface.
- Obtain downrod, canopy and yoke cover.
- Place downrod inside canopy and yoke cover.
- Route wires exiting motor through yoke cover, canopy and downrod.
- Insert bolt through hole in shaft and downrod. Be careful not to
damage or cut the fan wires.
- Tighten flat washer and bolt. Secure with cotter pin through hole in the
end of the bolt.
- Secure downrod in position by tightening jam screws. Slide yoke cover
down so it is flush with the motor housing.
motor housing.
cotter pin and bolt from yoke.
7..
7
MOUNTING BLADES TO MOTOR
- Insert the blade arm into the fan as shown.
- Tighten the blade arm to motor with the screw and lock washer as shown.
- Slightly turn the blade after installation and repeat the same step for the other blades.
Fig.2a
Flat
Washer
Jam
Screw
Fig.2c
Downrod
Canopy
Yoke
Cover
Cotter Pin
Bolt
Yoke
Fig.2d
Cotter
Pin
Flat
Washer
Fig.2b
Bolt
Fig.2e
Jam
Screw
Yoke
Jam
Screw
Motor
INST
INST
Fig.9a
Fig.9b
ALLA
ALLA
TION
TION
Motor Screw &
Lock Washer
NOTE:
retightened where necessary, before and after
installation.
All screws must be checked and
Pg. #4
Pg. #9
Page 5

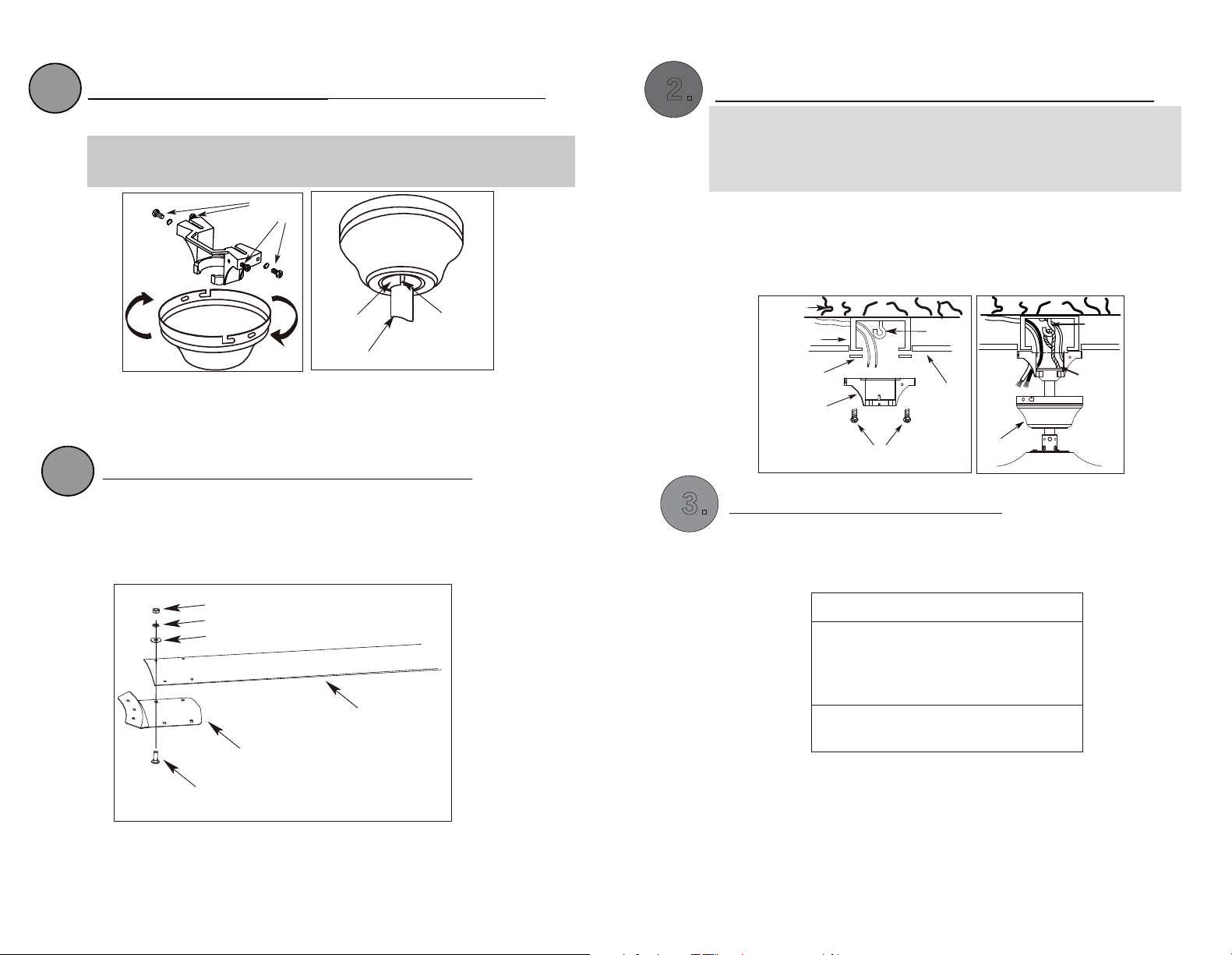

ENGAGE HEMISPHERE (Downrod Mount Only)
5.
- Carefully rotate fan assembly until groove in hemisphere locks over tab of
canopy assembly.
WARNING: Failure to seat tab in groove could cause damage to
electrical wires and possible shock or fire hazard.
(B)
(A)
Washers
2..
2

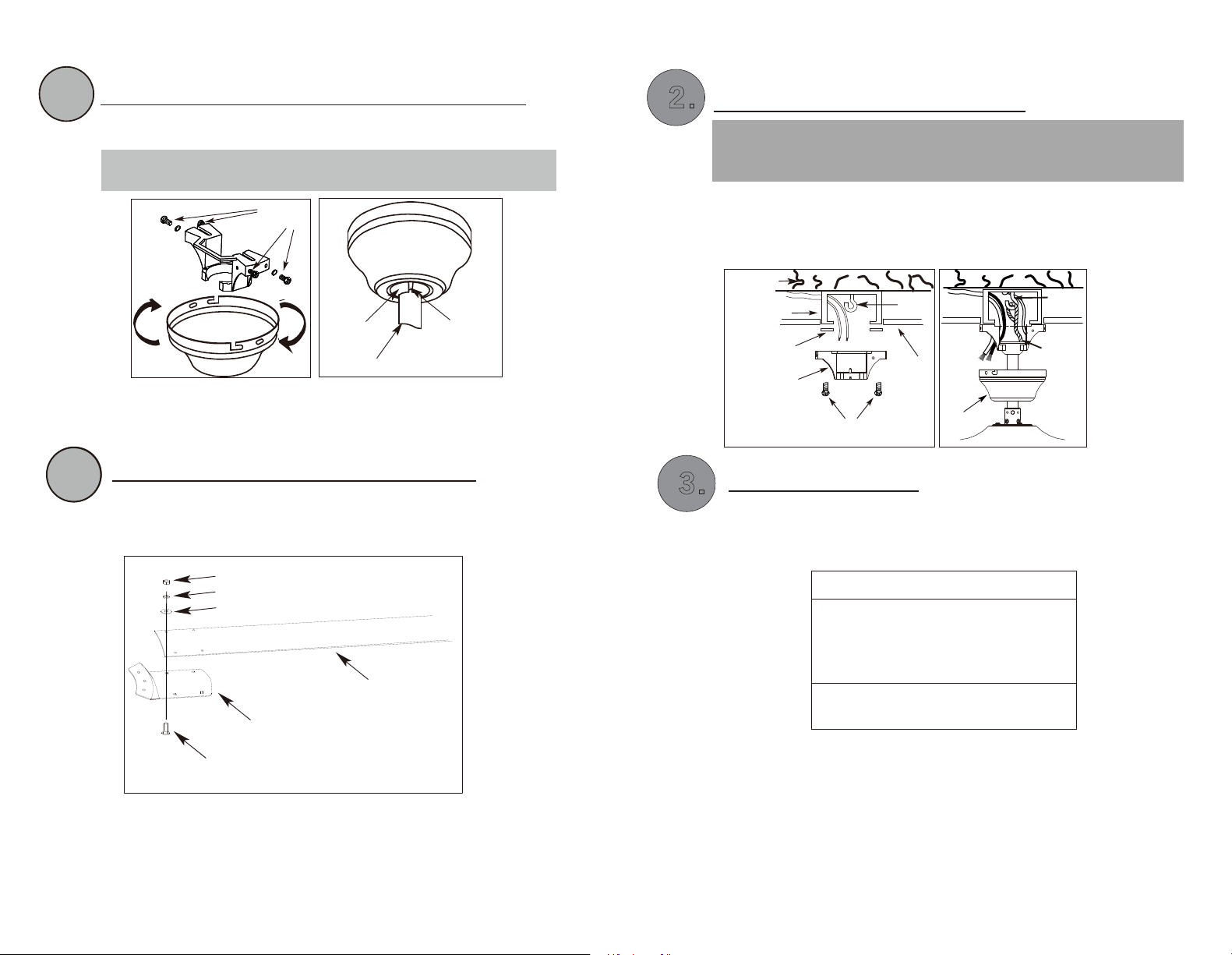

INSTALL MOUNTING BRACKET
WARNING: To Reduce The Risk Of Fire, Electric Shock, Or Personal
Injury, Mount To UL/CSA Listed Outlet Box Marked Acceptable for
Fan Support And Use Mounting Screws Provided With The Outlet Box.
- Install J-Hook through centre of outlet box and into the wooden joist.
- Secure mounting bracket and rubber gaskets to outlet box.
- Hang the safety cable onto the J-hook.
- Hang fan on temporary hook or mounting bracket.
(A)
(B)
Fig.8
Groove
Fig.7b
3..
3
Hemisphere
Fig.7a
NOTE: When installing fan on sloped ceiling, make sure tab on hanger bracket
faces towards the top of the slope. Depending on the slope, a longer
downrod may be required to prevent fan blades from hitting the ceiling.
6.
6.
MOUNT BLADE BRACKETS TO BLADES
- Place blade bracket screw through flat washer, fibre washer and blade.
- Align with corresponding hole in blade bracket.
- Repeat with (2) remaining screws and tighten.
Hex Nut
Lock Washer
Metal Washer
Blade
Bracket
Blade
Bracket Screw
Downrod
Blade
Wood Joist
Outlet Box
Rubber Gasket
Mounting Bracket
Fig.3a
Outlet box Screws
(not provided)
J-Hook
Ceiling
Canopy
J-Hook
Safety
Cable
Fig.3b
ELECTRICAL HOOK-UP
- There are several different wiring combinations that can be used in
controlling your ceiling fan to meet your specific requirements. Should
the following method not meet your requirements call or visit your nearest
distributor for a full list of fan accessories.
CAUTION
Green Wire - GROUND
Black Wire (Fan) - POWER
White Wire (Fan) - COMMON
SEE SAFETY PRECAUTIONS ON
PG. #2 BEFORE WIRING
After making the wire connections, ensure the wires should be spread
apart with the grounded conductor and the equipment-grounding
conductor on one side of the outlet box and the ungrounded conductor
on the other side of the outlet box.
Ensure the splices after being made should be turned upward and
pushed carefully up into the outlet box.
Pg. #8
Pg. #5
Page 6
3..
ELECTRICAL HOOK-UP
3

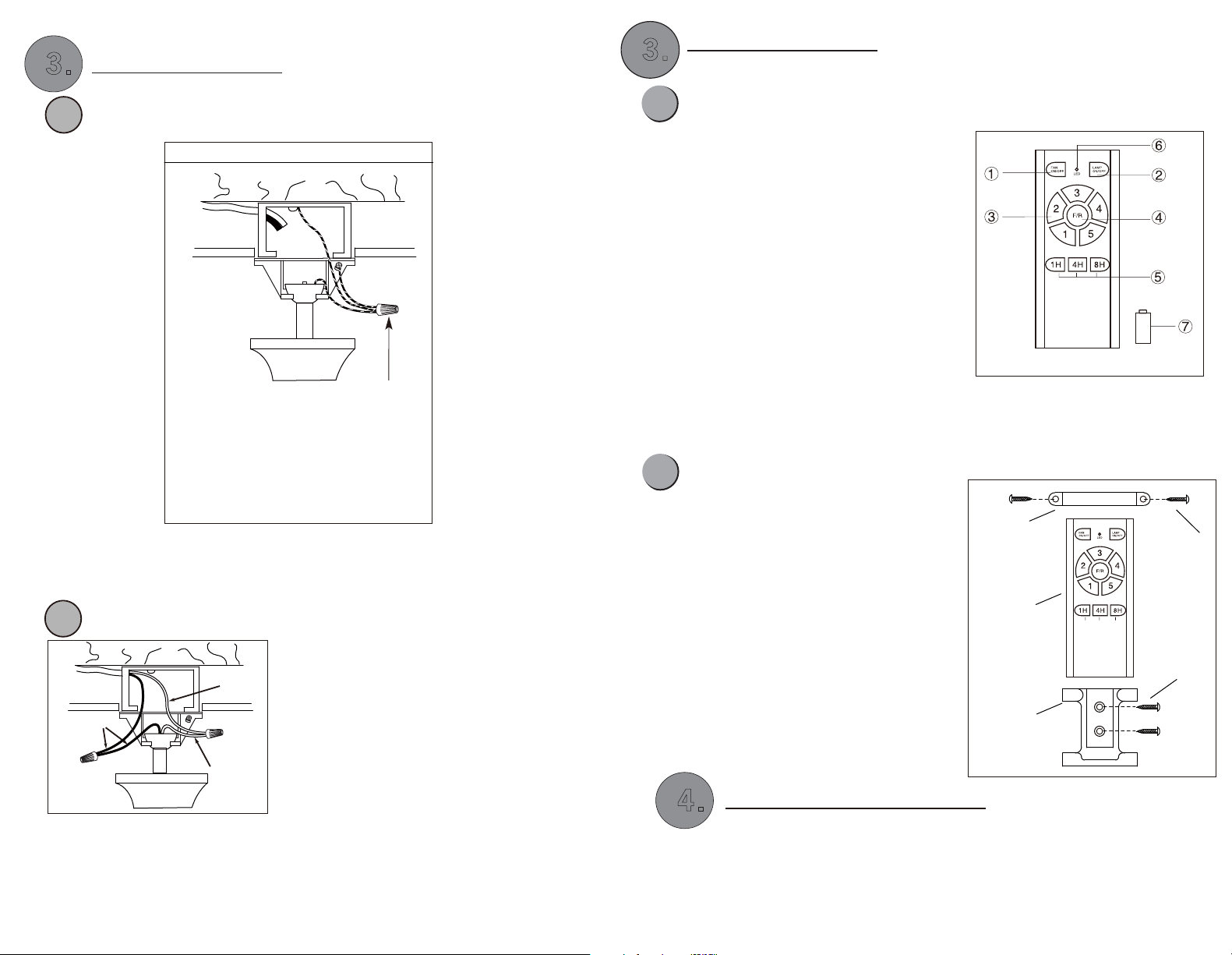

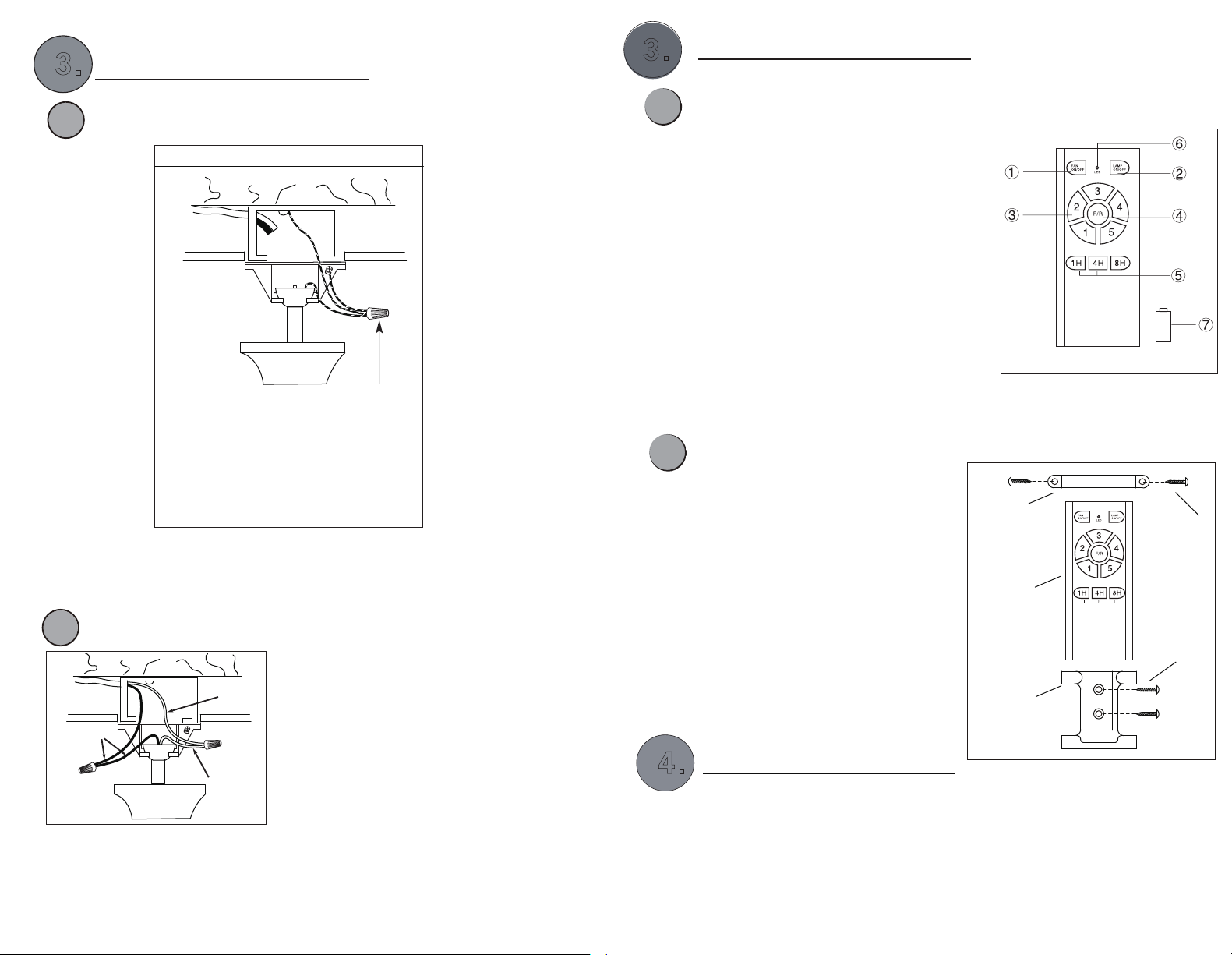

CONNECTING THE (GREEN) GROUND WIRE
A
DOWNROD MOUNT
Wire nut
- Connect ground wire from outlet box
to green wire from mounting bracket
and downrod using a
(not supplied).
NOTE: Once ground wires are connected, carefully tuck wires and into the
outlet box making sure that the wires are clear of the hemisphere and
downrod when positioned in mounting bracket (Downrod Mount Only).
CONNECTING BLACK, WHITE, AND (RED OR BLUE) WIRES
B
White Wire
wire nut
Fig.4
wire nut
- Connect white wire from outlet box to white
wire from fan using wire nut (not supplied).
3..
ELECTRICAL HOOK-UP
3
FUNCTION INSTRUCTION OF EMITTER
- Learning code and matching mode is used between transmitter and receiver.
- Turn "ON" the supply power. Within 30 seconds, press "FAN ON/OFF"
C
button on the transmitter for 5 seconds.
Transmitter and receiver are connected
after hearing a long “beep".
- If the transmitter cannot control the fan,
check to ensure all wiring connections
are properly connected according to the
instruction manual. Check to ensure the
batteries are in the right position. Check
whether there are any similar remote
controls in use nearby. Check whether
they work with the same frequency.
- Low voltage of battery will affect the
sensitivity of the transmitter. The indicator
light will flash when battery voltage is low.
Replace the batteries for better performance.
- Take out the batteries from the transmitter when leaving unused for long periods.
of time.
- Ensure to connect the ground wire accordingly.
INSTALLING THE REMOTE CONTROL WALL BRACKET
D
If desired, the wall bracket can be installed
to house the remote control.
- Use the screws to secure the wall
bracket at the desired mounting location.
- Place the remote control into the wall
bracket.
- Mount the cap onto the top of remote
control as shown by the 2 screws if
necessary.
Cap
Remote control
Fig. 6
Screw
Screw
Black Wire
White Wire
Fig.5
NOTE: Once wires are connected, carefully tuck wires and wire nuts into the
outlet box making sure that the wires are clear of the hemisphere
and downrod when positioned in mounting bracket
(Downrod Mount Only).
- Connect black wire from outlet box to black
wire from fan using a wire nut (not supplied).
Pg. #6
4..
4
Wall bracket
Fig.6b
MOUNTING FAN ASSEMBLY
- Place two screws and washers on mounting plate (marked B on diagram)
which correspond with slots in canopy. Screw in two turns.
- Position canopy to mounting plate aligning slots to screws (marked B on
diagram) then turn to lock.
- Position and tighten the two screws and washers (marked A on diagram)
then tighten the two screws (marked B on diagram).
Pg. #7
Page 7
GARANTIE LIMITÉE DE 5 ANS
“Merci” d’avoir opté pour un de nos produits. Notre politique est de vous fournir un produit
de qualité à un prix compétitif. Avec l’aide d’une installation adéquate, votre ventilateur vous
fournira des années de confort et D’économies d’énergie.
Ce ventilateur est garanti contre toutes défectuosités de matériaux ou de main-d’oeuvre
pour une période de cinq (5) ans à partir de la date d’achat. Durant la première (1) année
suivant l’achat, un produit défectueux devra être retourné au détaillant accompagné de la
preuve d’achat. Pour la balance de la garantie soit quatre (4) ans, LE MOTEUR SEULEMENT
SERA GARANTIE contre toutes défectuosités. Nous réparerons ou remplacerons, à notre
choix, le moteur défectueux si celui-ci est retourné frais de port payés. Le ventilateur doit être
retourné accompagné de la preuve d’achat et d’un chèque de $20.00 pour couvrir les
frais de main-d’oeuvre et de manutention.
Tous les frais encourus dans le démontage et la réinstallation du produit sont à vos frais.
Les dommages causés par un accident, un abus, une opération inadéquate, une mauvaise
installation ou l’installation d’un accessoire NE SONT PAS COUVERTS PAR CETTE
GARANTIE. Aussi, un vue des variances climatiques de notre région, cette garantie ne couvre
pas les changements du fini, soit, la rouille, la corrosion, le ternissement ou l’écaillement.
Cette garantie sera nulle lors d’altération, d’abus ou d’installation non-conformes
aux instructions ou lorsque l’étiquette de L’ACNOR (CSA) serait ENLEVEE.
11/16
CP-4
NLGT
11 /19
Pour Toutes Questions Ou Commentaires, Veuillez Nous Contacter Avant De
Retourner Le Produit Au Détaillant:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi 8 :00am à 5 :00pm E.S.T
O
M
M
INSTRUCTIONS CONCERNANT LE RISQUE D’INCENDIES OU LES
DOMMAGES DES PERSONNES LISEZ TOUTES LES INSTRUCTIONS
E
DDE
O
SERIE DOUBLE MONTURE
D’’
D
S
I
N
A
N
I
S
LLLLA
TTA
ATTII
ONN
O
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
!
L’installation et les connexions électriques doivent être conformes aux normes CEC,
NEC et codes électriques locaux ainsi que les codes ANSI/NFPA 70. Consultez un
électricien qualifié si vous n’êtes pas familiers avec l’électricité
N.B.: Pour une opération silencieuse, complétez l’installation et rodez durant 24 heures.
GARDEZ CES INSTRUCTIONS
OUTILS ET MATÉRIAUX REQUIS
- Tournevis Philips
- Tournevis Plat
- Fournitures électriques telles que prescrites par
le code électrique
2157 Parkedale Ave.,
Brockville, Ontario
K6V 5V6
PH: (613) 342-5424
FX: (613) 342-8437
- Escabeau
- Coupeur de Fil
2555 Rue Bernard
Lefebvre Laval, Quebec
H7C 0A5
PH: (450) 665-2535
FX: (450) 665-0910
Page 8
MISE EN GARDE
1. Fermez le courant au disjoncteur avant l’installation.
2. Les connexions électriques doivent être conformes aux codes et
ordonnances électriques nationaux CEC, NEC et ANSI/NFPA 70.
3. Lorsque vous choisissez l’emplacement du ventilateur assurez-vous que
4. Lorsque vous installez le ventilateur à la boîte électrique au plafond,
Utilisez une boîte "POUR SOUTIEN D'UN VENTILATEUR" approuvée pour
les ventilateurs de plafond (CSA pour le Canada et UL for les E.U.).
Assurez-vous que la boîte électrique est bien fixée au plafond et peut
supporter le poids du ventilateur
5. MISE EN GARDE: Pour réduire les risques de blessures, utilisez seulement
les vis qui vous sont fournies avec la boîte électrique.
cet endroit permettra une rotation libre des pales sans obstructions.
120", tse ruetalitnev ud fitamixorppa sdiop el ,ecneréfér ertov ruoP .6
. 15.0 kgs (33.08 lbs).
1. Pour réduire le risque de blessure,
lorsque vous les installez, équilibrez les pales ou nettoyez le ventilateur.
N'INTRODUISEZ PAS
du ventilateur.
2. Retirez le ventilateur de l’emballage et vérifiez s’il n’y aurait pas de
dommage causé par le transport. Vérifiez les pales pour tous bris ou plis.
Si une assistance est requise, communiquez avec votre centre de service.
3. Installer avec les parties mobiles inferieures au moins a 3.05 mètres
(10 pieds) au-dessus du niveau de plancher ou du sol.
4. Toutes les vis de blocage devront être vérifées apès l’installation et serrées
de nouveau s’il y a lieu. Aucun lubrifiant devrait être utilisé sur les vis et les
crochets.
5. Pour réduire les risques d’accident, installez le câble de soutien secondaire
(illust. 1).
6. N’installez pas les pales avant d’avoir installé le ventilateur.
AVERTISSEMENT
NE PLIEZ PAS
non plus de corps étranger entre les pales rotatives
les supports de pales
INSTRUCTIONS
① Ventilateur ALLUMÉ/ÉTEINT
② Appuyez légèrement; lumière ALLUMÉE/ÉTEINTE
Appuyez longuement (pour 3 secondes); Intensité de la lumière
③ Vitesse du ventilateur (①petite vitesse - ⑤grande vitesse)
④ Direction du ventilateur (interrupteur de renverse)
⑤ Minuterie du ventilateur
⑥ Lumière témoin DEL
⑦ Utilisez une batterie 12V pour l’émetteur
DEPANNAGE
PROBLEME SUGGESTION
1. Le ventilateur ne - Vérifiez les fusibles au disjoncteur.
démarre pas. - Vérifiez les connexions électriques au ventilateur.
- Vérifiez les connexions électriques dans le logement
des interrupteurs.
Fermez le courant aux deux derniers items.
2. Le ventilateur - Assurez-vous que toutes les vis du moteur sont bien serrées.
est bruyant. - Assurez-vous que les vis des ferrures de pales sont bien
serrées.
- Assurez-vous que les marrettes à l’intérieur du logement
des interrupteurs ne cognent pas contre les parois du
logement.
- Si votre ventilateur porte un luminaire assurez-vous que
le vis du luminaire au logement soient bien serrées.
- Certains ventilateurs sont très sensibles aux signaux
émis d’un contrôle à transformateur à vitesse variable
ou d’un réducteur. Nous vous suggérons d’utiliser un
contrôle app
pour une liste des contrôles qui sont disponibles).
- Allouez 24 heures de rodage pour éliminer certains bruits.
3. Le ventilateur oscille - Assurez-vous que les pales sont bien vissées aux
excessivement. ferrures de pales.
- Assurez-vous que les ferrures sont bien vissées au moteur.
- Vérifiez
- Vérifiez la distance entre chaque pale. Cette distance
devrait être la même pour chaque paire de pales.
Dévissez la ferrure et repositionnez la pale à la distance
voulue et revissez ensuite la ferrure.
- Assurez-vous que la demi-sphère est bien engagée
dans l’entaille de la cloche.
- Assurez-vous que la vis de blocage de la tige soit bien engagée.
Assurez-vous que la ferrure de montage ainsi que la
cloche sont bien serrées à la solive.
- Assurez-vous qu’un gauchissement des pales ne s’est
produit. Pour vérifier ceci mettez vos pales à plat
sur une table. Si un gauchissement s’est produit,
communiquez avec votre représentant au numéro
de service à la clientèle indiqué sur la
roprié à votre ventilateur (voir un représentant
la distance entre le plafond et chacune des pales.
Pg. #2
Pg. #11
Page 9
8.
FONCTION OPTIONNELLE : ADAPTABLE
POUR UNE LUMIÈRE
TABLEAU DES PIECES
- Ce ventilateur est adaptable pour installer une lumière. S'il vous plaît
contacter votre revendeur pour le kit d'éclairage certifié pour ce modèle.
MISE EN GARDE: ASSUREZ-VOUS QUE LE COURANT EST FERMÉ
AVANT DE FAIRE L'INSTALLATION
- Remettez soigneusement les fils électriques dans le boîtier, alignez le
couvercle du boîtier avec le couvert et fixer avec trois vis de logement
et rondelles.
Moteur
Boîtier
A. Support de montage
B. Cloche
C. Tige de suspension
D. Couvercle du collet
E. Moteur du ventilateur
Couvert du boîtier
F.
G. Support à pale
Contrôle à distance
H.
I. Pale
A.
B.
C.
D.
E.
I.
F.
Vis du logement
des interrupteurs
Couvert du boîtier
Rondelle
étoilée
lllust.10
AVERTISSEMENT : Vérifiez tous vos branchements et assurez-vous que les vis
de serrage et les vis sont bien serrées avant de procéder à
la prochaine étape.
Pour nettoyer le luminaire, éteignez-le, attendez qu’il soit froid, puis
nettoyez-le avec linge propre et doux.
Pg. #10
G.
H.
lllust.1
Pg. #3
Page 10
1..
CHOIX DE MONTAGE
1
7..
7
MOUNTING BLADES TO MOTOR
MONTAGE AVEC LA TIGE
A
A
- Prenez le moteur de ventilateur.
- Retirez la goupille et le boulon du collet.
- Dévissez la vis de blocage du collet jusqu’à ce qu’elle soit à l’intérieur
de la surface.
- Prenez la tige, la cloche et couvercle du collet .
- Posez la tige dans la cloche et couvercle du collet.
-
Faufillez
de la tige.
- Insérez le boulon en travers du trou du collet et de la tige. “Assurez-vous
que vous n’endommagez pas ou ne coupez pas les fils.”
- Serrez la rondelle plate et le boulon. Fixez en place en insérant la goupille
en travers du trou au bout du boulon.
- Fixez la tige en position en serrant le vis. Glissez le couvercle du collet afin
qu'il soit bien en place avec le logement du moteur.
les fils du moteur en travers du couvercle de collet, la cloche et
lllust.2a
Rondelle
Plate
Vis de
blocage
Goupille
Boulon
Collet
lllust.2b
Yoke
Vis de
- Insérez le bras de la pale dans le ventilateur tel qu’indiqué.
- Serrez le bras de la pale au moteur avec la vis et la rondelle de blocage tel
qu’indiqué.
- Tournez légèrement la pale après l’installation et répétez la même procédure
pour les autres pales.
lllust.9a
blocage
lllust.2c
Tige
Cloche
Couvercel
de
collet
lllust.2d
Goupille
Boulon
Rondelle
Plate
Pg. #4 Pg. #9
lllust.2e
Vis de
blocage
Moteur
INST
INST
lllust.9b
ALLA
ALLA
TION
TION
Vis du moteur &
Rondelle de blocage
N.B.: Toutes les vis doivent être vérifiées et
resserrées si nécessaire, avant et après
l'installation.
Page 11
ENGAGEZ LA DEMI-SPHERE
5.
- Tournez soigneusement le ventilateur jusqu’à ce la fente de la demi-sphère soit
engagée dans l’entaille de la cloche.
MISE EN GARDE: Omettre d’insérer la languette dans l’ouverture prévue
pourrait endommager les fils et ca user une secousse électrique ou un
incendie.
(B)
(A)
Rondelles
(A)
Illust.7a
N.B.: Lorsque vous installez un ventilateur sur un plafond en pente, assurez-vous
que l’entaille sur la ferrure soit face à la pente du plafond. Dépendant de l’angle
de cette pente, une tige plus longue peut être requise afin d’empêcher les pales
6.
de
cogner
plafond.
le
POSEZ LES PALES AU VENTILATEUR
- Placez la vis du support de pale dans la rondelle plate, la rondelle en fibre
et la pale.
- Alignez avec le trou correspondant dans le support de pale.
- Répétez avec (2) vis restantes et serrez.
Écrou hexagonal
Rondelle de blocage
Rondelle de
(Montage sur Tige Seulement)
(B)
Demi-sphère
Tige
métal
Entaille
Illust.
7b
2..
2
3..
INSTALLATION DU SUPPORT DE MONTAGE
MISE EN GARDE: Pour réduire les risques d’incendies, de secousses
Electriques ou de blessures corporelles, installez sur une boîte
électrique listée UL /CSA ayant la notation, Acceptable pour
supporter un ventilateur, et utilisez les vis fournies avec cette boîte
électrique.
- Installez le crochet en J en travers du centre de la boîte électrique puis
en travers de la solive de bois.
- Fixez la ferrure de montage et le joint de caoutchouc à la boîte électrique.
- Suspendez le câble de sécurité sur le crochet en J.
- Suspendre le ventilateur sur le crochet temporaire ou sur la ferrure d'installation.
Solive de
3
bois
Boîte
électrique
Joint de
caoutchouc
Ferrure de
montage
lllust.3a
Vis de la boîte électrique
(en sus)
Crochet
en J
Cloche
CONNEXIONS ÉLECTRIQUES
- Il existe plusieurs façons de brancher le ventilateur pour satisfaire à vos
besoins spécifiques. Si un des moyens mentionnés ne correspond pas à
ce que vous désirez, appelez-nous ou visitez votre détaillant le plus pres
afin d’obtenir une liste des accessoires de contrôles qui sontdisponibles.
MISE EN GARDE
Fil Vert - Mise à terre
Fil Noir (Ventilateur) - Pouvoir
Fil Blanc (Ventilateur) - Commun
Crochet
Câble de
Sûreté
lllust.3b
en J
Ferrure de pale
Vis de la
ferrure de pale
Pg. #8
Pale
lllust.8
Voir les mises en garde de la Pg. #2
avant de brancher votre ventilateur.
- Après avoir effectué les connexions, assurez-vous que les fils mises à
terre et le conducteur d’équipement mise à terre soit séparés dans la boîte
électrique des conducteurs sans mises à terre.
- Assurez-vous que les bouts des fils coupés soient pointés vers le haut et
soient poussés soigneusement dans la boîte électrique.
Pg. #5
Page 12
3..
3
CONNEXIONS ÉLECTRIQUES
BRANCHEZ LE FIL VERT (Mise à terre)
A
MONTAGE SUR TIGE
Marrette
- Branchez le fil vert de la boîte
électrique au fil vert de la ferrure de
montage et de la tige à l’aide d’une
marrette (en sus).
N.B.: Lorsque les fils sont branchés, pousser soigneusement les fils et la marrette dans la
boîte électrique en vous assurant que les fils ne sont pas gênés par l'hémisphère ou
la tige lorsque vous positionnerez la ferrure de montage (pour installation avec tige
seulement)
BRANCHEZ LES FILS NOIR, BLANC ET ROUGE OU BLEU
B
- Branchez le fil blanc de la boîte électrique
Fil Blanc
Fil Noir
Fil Blanc
Illust.5
N.B.: Lorsque les fils sont branchés, pousser soigneusement les fils et la marrette
dans la boîte électrique en vous assurant que les fils ne sont pas gênés par
l'hémisphère ou la tige lorsque vous positionnerez la ferrure de montage (pour
installation avec tige seulement)
au fil blanc du ventilateur à l’aide d’une
marrette (en sus).
- Posez le fil noir de la boîte électrique au fil
noir du ventilateur à l'aide d'un connecteur
de fil (en sus).
Pg.#6
Illust.4
3..
3
CONNEXIONS ÉLECTRIQUES
MODE D'EMPLOI DE L'ÉMETTEUR
- Le code d’apprentissage et méthode de couplage est utilisé entre le
C
transmetteur et récepteur.
- Appuyez sur “ON” pour allumer. Dans les 30
secondes suivantes, appuyez sur « FAN ON/OFF »
sur le transmetteur durant 5 secondes. Le
transmetteur et récepteur seront connectés.
- Si le transmetteur ne peut contrôler ventilateur,
assurez-vous que toutes les connections sont fait
selon le manuel d’instruction. Assurez-vous que
les batteries sont dans la bonne position. Vérifiez
si un contrôle similaire est utilisé dans un endroit
près de vous. Si c’est le cas, assurez-vous que
les fréquences soient différentes.
- Un bas voltage de la batterie peut affecter la
sensibilité du transmetteur. L’indicateur va
clignoter quand la batterie sera faible.
Remplacez la batterie pour obtenir une meilleure
performance.
- Retirez les batteries du transmetteur lorsqu’il est laissé sans utilisation durant
une longue période de temps.
- Assurez-vous de connecteur le fil de mise-à-terre en conséquence.
POSE DU SUPPORT MURAL DU CONTRÔLE À DISTANCE
D
Si désiré, le support murale peut être
installé pour contenir la manette de contrôle.
- Utilisez les vis pour sécuriser le support
mural à l’endroit désiré.
- Placez la manette dans le support mural.
- Installez le couvert sur le dessus de la
manette tel qu’indiqué avec les 2 vis si
nécessaire.
ASSEMBLAGE DU MOTEUR
.
44.
- Posez les deux vis et rondelles sur la plaque de montage (indiqué par B
sur le diagramme) qui correspondent avec les fentes sur la cloche.
Vissez en deux tours.
- Placez la cloche sur la plaque de montage en alignant les fentes aux vis,
indiquées par B sur le diagramme, et tournez en bloquant en place.
- Mettre en position et serrez en place à l’aide des deux vis et rondelles
(indiquées par A sur le diagramme) et serrez alors les deux vis
(indiquées par B sur le diagramme).
Pg. #7
Couvercle
Contrôle à
distance
Support mural
lllust.6
Vis
Vis
lllust.6b
Loading...
