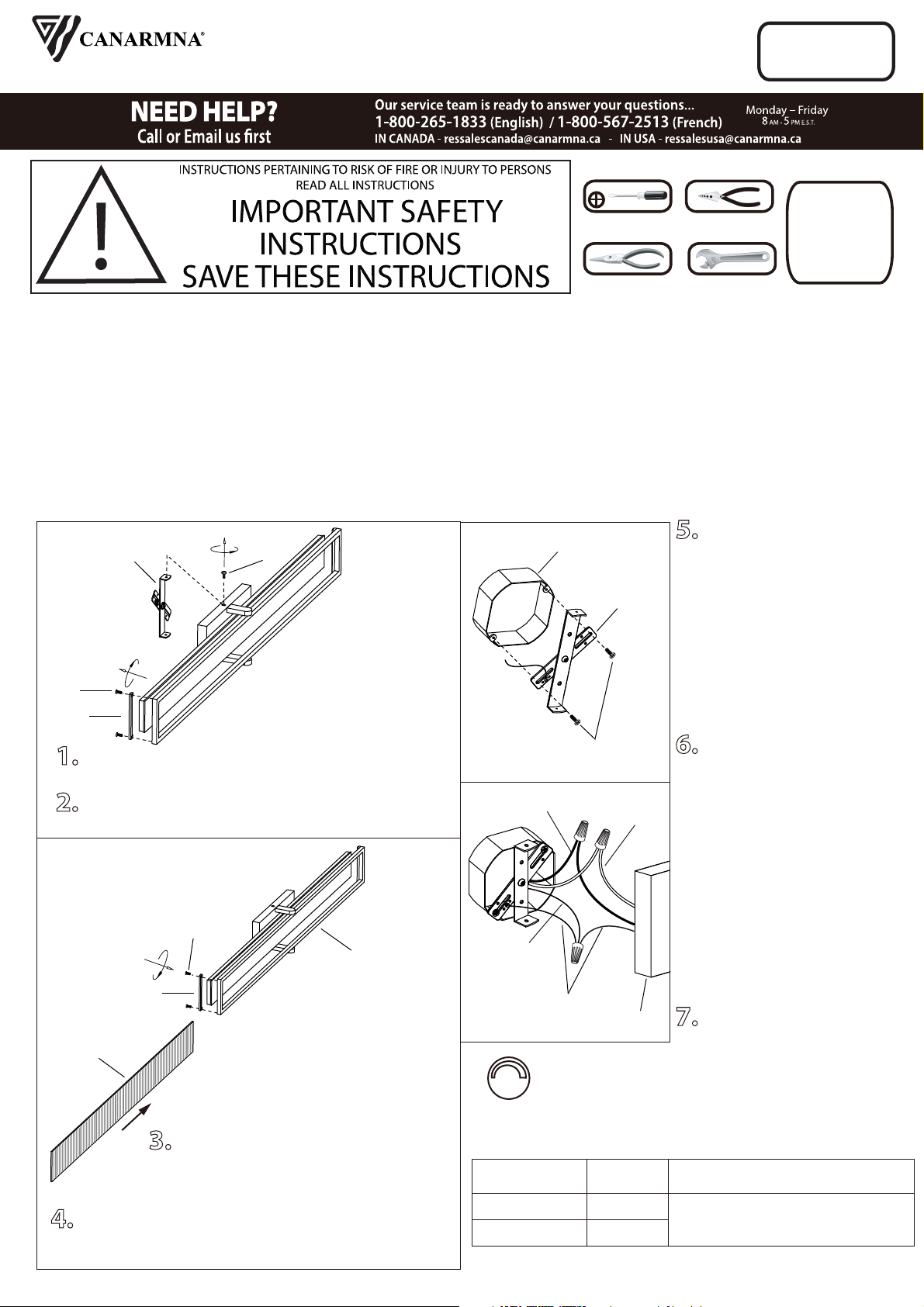

LED VANITY
TOOLS AND MATERIALS REQUIRED:
LVL229A24/36
10/21
Phillips
Screwdriver
Pliers Wrench
Wire Cutters
Wiring supplies
as required by
local electrical
code
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.

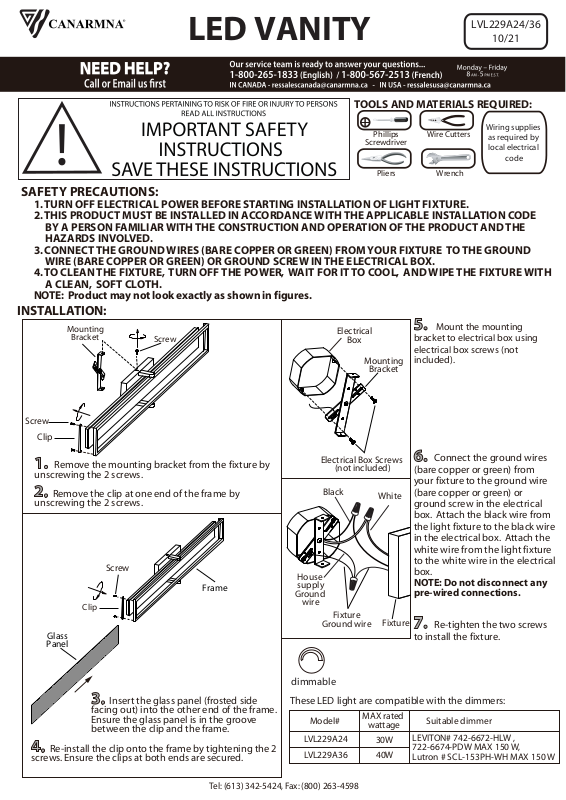

INSTALLATION:
Mounting
Bracket
Screw
Electrical
Box
Mounting
Bracket
5. Mount the mounting
bracket to electrica
electrica
included).
l box screws (not
l box using
Screw
Clip
1. Remove the mounting bracket from the fixture by
unscrewing the 2 screws.
2. Remove the clip at one end of the frame by
unscrewing the 2 screws.
Screw
Frame
Clip
Glass
Panel
Electrical Box Screws
Black
House
supply
Ground
wire
Ground wire
dimmable
(not included)
White
Fixture
Fixture
6.
Connect the ground wires
(bare copper or green) from
your fixture to the ground wire
(bare copper or green) or
ground screw in the electrical
box. Attach the black wire from
the light fixture to the black wire
in the electrical box. Attach the
white wire from the light fixture
to the white wire in the electrical
box.
NOTE: Do not disconnect any
pre-wired connections.
7. Re-tighten the two screws
to install the fixture.
3. Insert the glass panel (frosted side
facing out) into the other end of the frame.
Ensure the glass panel is in the groove
between the clip and the frame.
4. Re-install the clip onto the frame by tightening the 2
screws. Ensure the clips at both ends are secured.
Tel: (613) 342-5424, Fax: (800) 263-4598
These LED light are compatible with the dimmers:
Model#
LVL229A24
LVL229A36
MAX rated
wattage
30W
40W
Suitable dimmer
LEVITON# 742-6672-HLW ,
722-6674-PDW MAX 150 W,
Lutron # SCL-153PH-WH MAX 150 W
Page 2

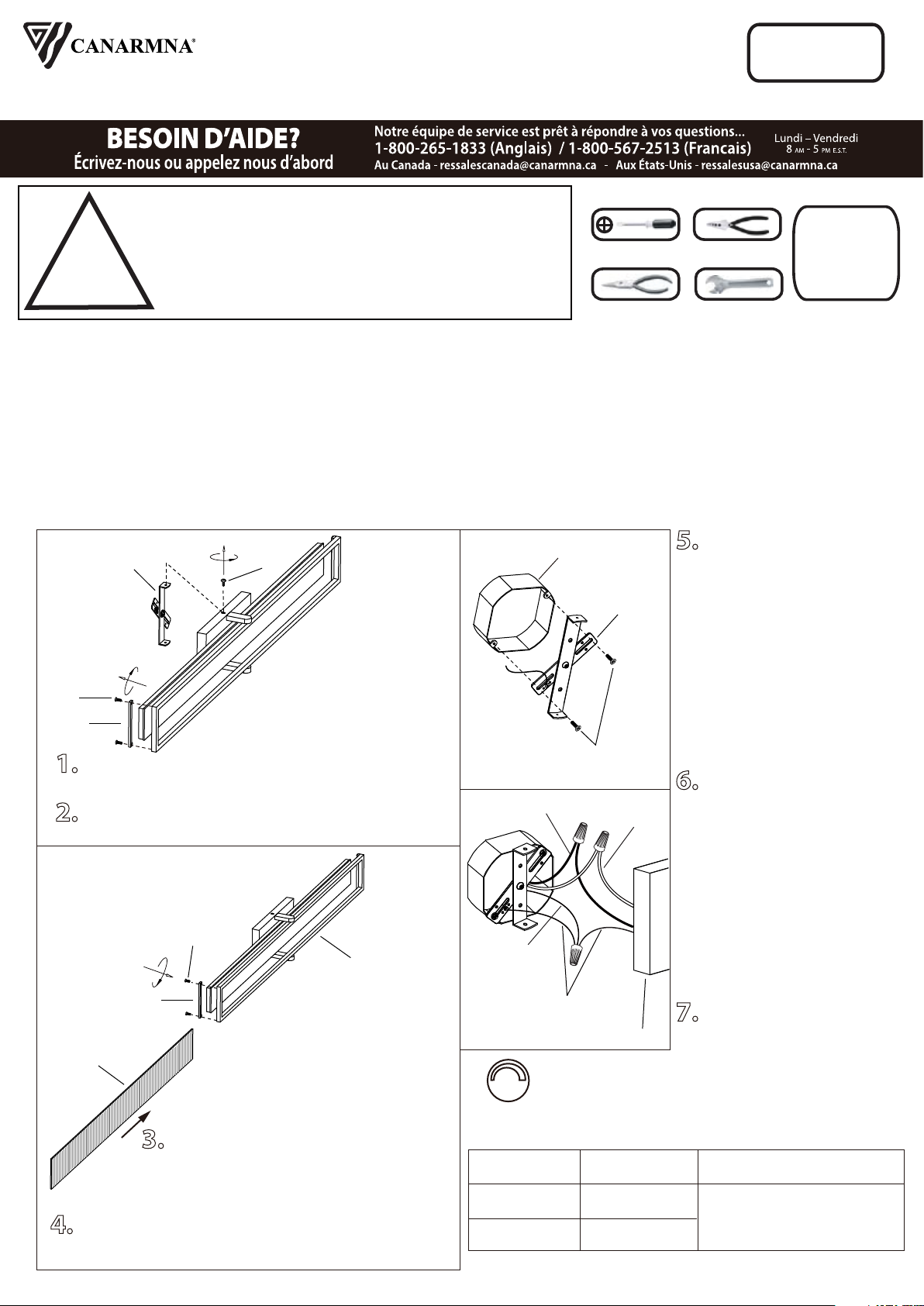

ÉCLAIRAGE DE
VANITÉ AU DEL
LVL229A24/36
10/21
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
Fournitures
Tournevis
Phillips
Pinces
Coupeur De Fils
Clef
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Le produit peut différer de l’illustration ci-dessous.
INSTALLATION:
Ferrure
De Montage
Vis
Boite
Électrique
Ferrure
De Montage
5. Posez la ferrure
d’installation à la boîte de
sortie électrique à l’aide des
vis de la boîte (en sus).
Vis
Pince
1. Retirez la ferrure de montage du luminaire en
dévissant les 2 vis.
2. Retirez la pince à l’extrémité du cadre en
dévissant les 2 vis.
Vis
Cadre
Pince
Panneau
de vitre
3. Insérez le panneau de verre (côté givré
vers l’extérieur) dans l’autre extrémité du
cadre. Assurez-vous que le panneau de
verre est dans l’espace entre la pince et le
cadre.
4. Réinstallez la pince au cadre en resserrant les 2 vis.
Assurez-vous que les pinces à chaque extrémité soient
sécurisées.
PH: (450) 665-2535, FX: (450) 665-0910
Ecrou De
Boîte Électrique
(en sus)
Noir
Fil de mise
à terre de
la maison
Fil de terre
sur le luminaire
variable
Ces lumières DEL sont compatible avec les variateurs :
Modèle
LVL229A24
LVL229A36
Blanc
Luminaire
Puissance
watt maximale
30W
40W
Branchez les fils de la
6.
mise a terre (cuivre nu ou
vert) de votre montage au fil
de la mise a terre (cuivre nu
ou vert) ou vis de la mise a
terre dans la boite electrique.
Posez le fil noir de la fixture
au fil noir dans la boite
électrique et posez le fil blanc
de la fixture au fil blanc dans
la boite.
N.B.; Ne pas défaire les
connexions déjà existantes.
7. Serrer à nouveau les deux
vis pour installer le luminaire.
Gradateur adapté
LEVITON# 742-6672-HLW ,
722-6674-PDW MAX 150 W,
Lutron # SCL-153PH-WH
MAX 150 W
