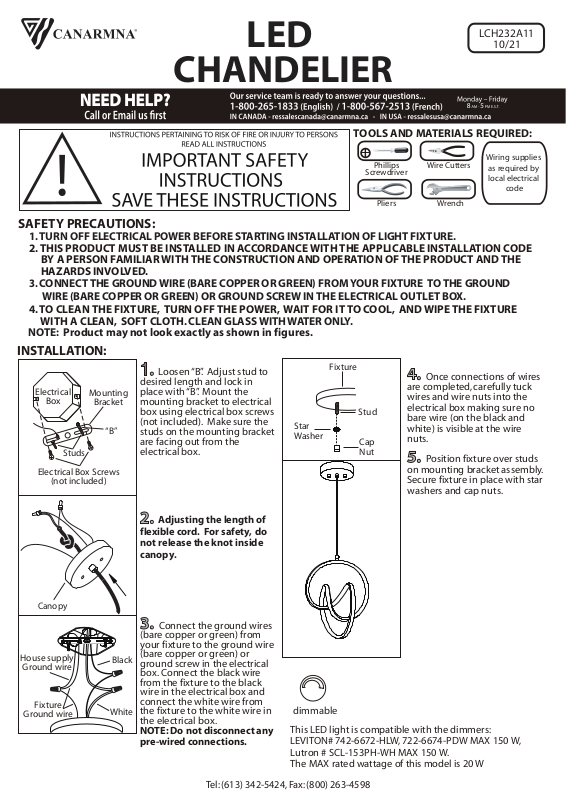

Page 1
LED
CHANDELIER
TOOLS AND MATERIALS REQUIRED:
LCH232A11
10/21
Phillips
Screwdriver
Pliers Wrench
Wire Cutters
Wiring supplies
as required by
local electrical
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3.
CONNECT THE GROUND WIRE (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL OUTLET BOX.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE
WITH A CLEAN, SOFT CLOTH. CLEAN GLASS WITH WATER ONLY.
NOTE: Product may not look exactly as shown in figures.

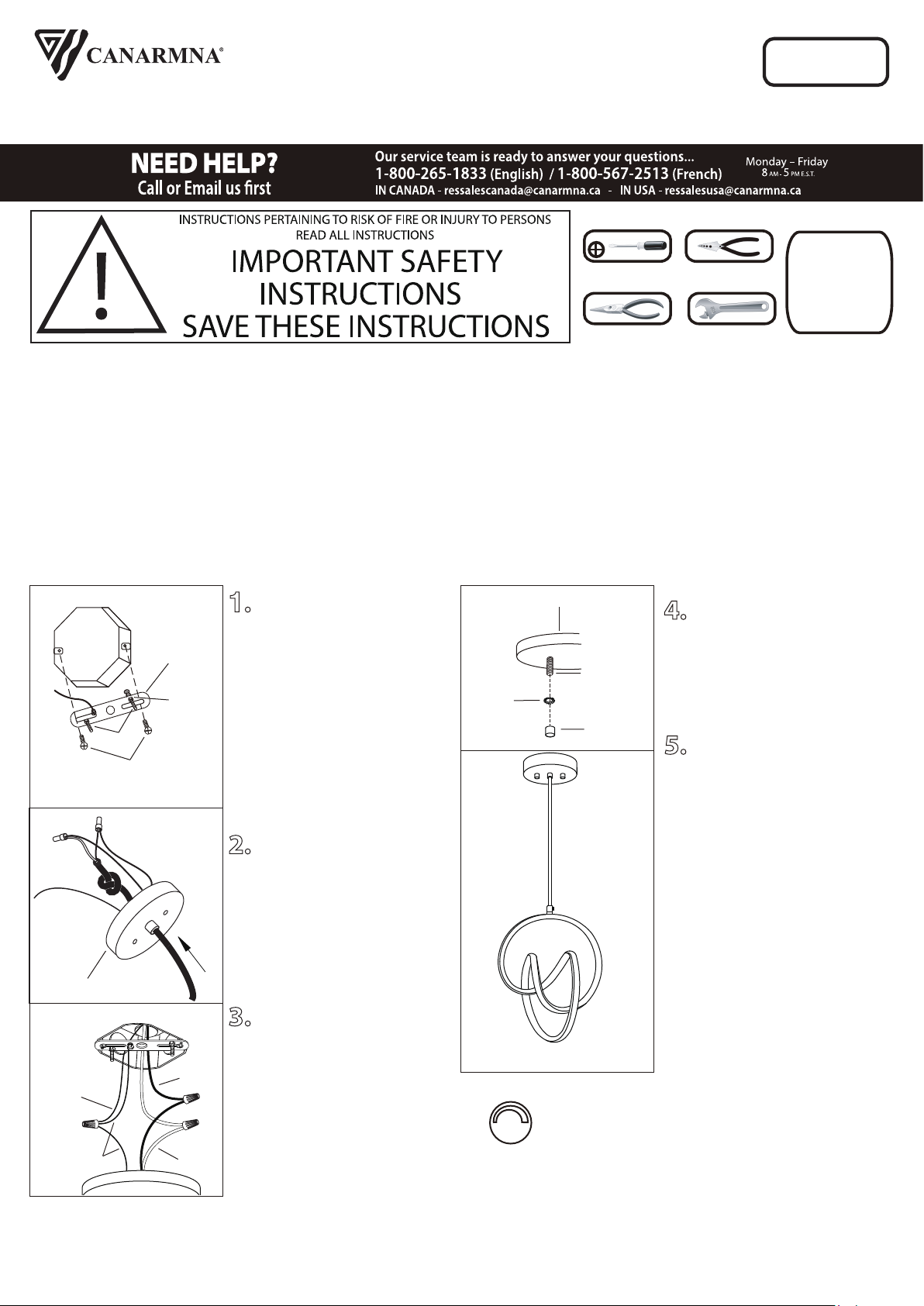

INSTALLATION:
Fixture
Stud
Cap
Nut
4. Once connections of wires
are completed, carefully tuck
wires and wire nuts into the
electrical box making sure no
bare wire (on the black and
white) is visible at the wire
nuts.
5. Position fixture over studs
on mounting bracket assembly.
Secure fixture in place with star
washers and cap nuts.
Electrical
Box
Electrical Box Screws
(not included)
Mounting
Bracket
“B”
Studs
1. Loosen “B”. Adjust stud to
desired length and lock in
place with “B”. Mount the
mounting bracket to electrical
box using electrical box screws
(not included). Make sure the
studs on the mounting bracket
are facing out from the
electrical box.
Star
Washer
code
Canopy
House supply
Ground wire
Fixture
Ground wire
Black
White
2. Adjusting the length of
flexible cord. For safety, do
not release the knot inside
canopy.
3. Connect the ground wires
(bare copper or green) from
your fixture to the ground wire
(bare copper or green) or
ground screw in the electrical
box. Connect the black wire
from the fixture to the black
wire in the electrical box and
connect the white wire from
the fixture to the white wire in
the electrical box.
NOTE: Do not disconnect any
pre-wired connections.
Tel: (613) 342-5424, Fax: (800) 263-4598
dimmable
This LED light is compatible with the dimmers:
LEVITON# 742-6672-HLW, 722-6674-PDW MAX 150 W,
Lutron # SCL-153PH-WH MAX 150 W.
The MAX rated wattage of this model is 20 W
Page 2
CHANDELIER
DEL
LCH232A11
10/21
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
Fournitures
Tournevis
Phillips
Pinces
Coupeur De Fils
Clef
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX. AUCUNE PIÈCE DE REMPLACEMENT À L’INTÉRIEUR DU LUMINAIRE.
NETTOYEZ LE VERRE À L'EAU SEULEMENT.
N.B.: Le produit peut différer de l’illustration ci-dessous.

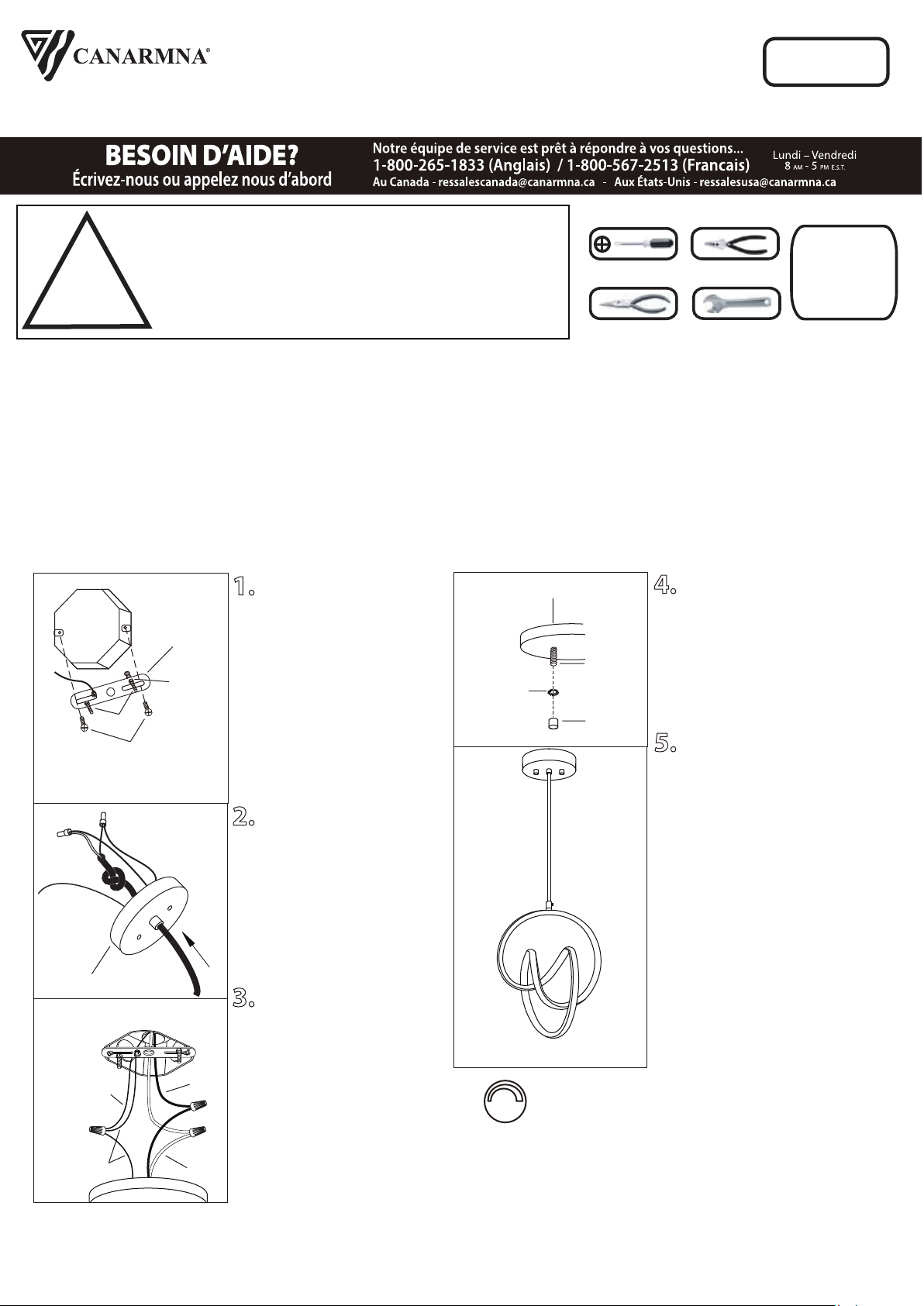

INSTALLATION:
4. Une fois les connexions
terminées, poussez
soigneusement les fils et les
marrettes dans la boîte
électrique en vous assurant
qu'aucun fil dénudé (sur les fils
noirs et blancs) est visible des
marrettes.
5. Placer le luminaire sur les
goujons sur la ferrure de
montage. Serrez le luminaire
en place à l’aide des écrous
étoilés et les écrous à
capuchon.
Boîte
Électrique
Goujon
Vis De La Boîte
Électrique (en sus)
Ferrure De
Montage
“B”
1. Dévissez l’écrou B.
Ajustez le poteau à la
longueur désirée et barrez en
place avec cet écrou. Posez la
ferrure d’installation à la
boîte de sortie électrique à
l’aide des vis de la boîte (en
sus). Assurez-vous que les
goujons de la ferrure
d’installation font face vers
l’extérieur de la boîte
électrique.
2. Ajuster la longueur du
cordon flexible. Par
précaution, ne défaites pas
le noeud á l’intérieur du
anopé.
Luminaire
Goujon
Rondelle
en étoile
Écrou
à tête
Couvercle
Fil de mise
à terre de
la maison
Fil de
terre sur le
luminaire
Noir
Blanc
3. Branchez les fils de la
mise a terre (cuivre nu ou
vert) de votre montage au fil
de la mise A terre (cuivre nu
ou vert) ou vis de la mise a
terre dans la boite electrique.
Posez le fil noir de la fixture
au fil noir dans la boite
électrique et posez le fil
blanc de la fixture au fil blanc
dans la boite.
N.B.; Ne pas défaire les
connexions déjà existantes.
PH: (450) 665-2535, FX: (450) 665-0910
variable
Cette lumière DEL est compatible avec les variateurs :
LEVITON# 742-6672-HLW , 722-6674-PDW MAX 150 W,
Lutron # SCL-153PH-WH MAX 150 W.
Le maximum de wattage permis avec ce modèle est de 20 W
