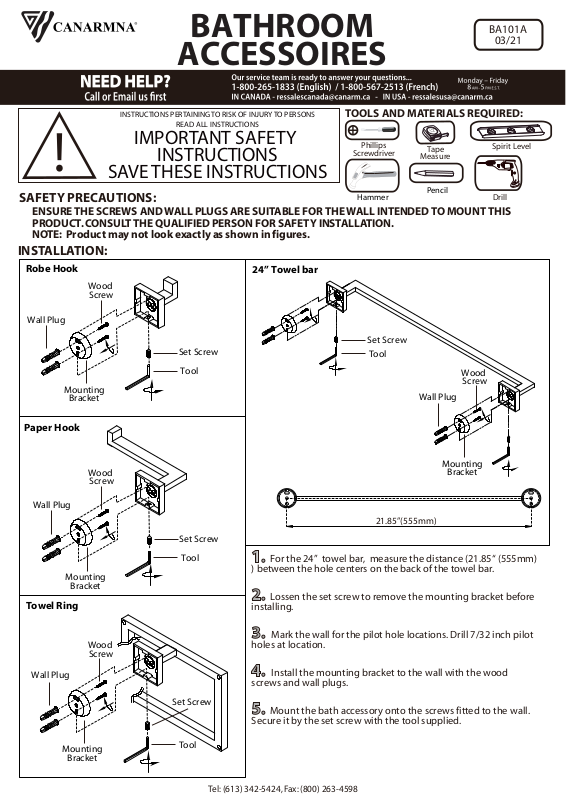

Page 1
BATHROOM
ACCESSOIRES
BA101A
03/21
INSTRUCTIONS PERTAINING TO RISK OF INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
!
SAFETY PRECAUTIONS:
ENSURE THE SCREWS AND WALL PLUGS ARE SUITABLE FOR THE WALL INTENDED TO MOUNT THIS
PRODUCT. CONSULT THE QUALIFIED PERSON FOR SAFETY INSTALLATION.
NOTE: Product may not look exactly as shown in figures.
SAVE THESE INSTRUCTIONS
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Hammer
Tape
Measure
Pencil
INSTALLATION:
Robe Hook
Wood
Screw
Wall Plug
Set Screw
Tool
Mounting
Bracket
24” Towel bar
Set Screw
Tool
Wood
Screw
Wall Plug
Spirit Level
Drill
Paper Hook
Wall Plug
Mounting
Bracket
Towel Ring
Wall Plug
Wood
Screw
Wood
Screw
Set Screw
Tool
Set Screw
Mounting
Bracket
21.85”(555mm)
1. For the 24” towel bar, measure the distance (21.85“ (555mm)
) between the hole centers on the back of the towel bar.
2. Lossen the set screw to remove the mounting bracket before
installing.
3. Mark the wall for the pilot hole locations. Drill 7/32 inch pilot
holes at location.
4. Install the mounting bracket to the wall with the wood
screws and wall plugs.
5. Mount the bath accessory onto the screws fitted to the wall.
Secure it by the set screw with the tool supplied.
Mounting
Bracket
Tool
Tel: (613) 342-5424, Fax: (800) 263-4598
Page 2
ACCESSOIRES DE
SALLE DE BAIN
BA101A
03/21
INSTRUCTIONS CONCERNANT LE RISQUE
LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
OUTILS ET MATERIAUX REQUIS:
Tournevis
Phillips
Ruban À
Mesurer
Niveau à bulle
IMPORTANTES
!
GARDEZ CES INSTRUCTIONS
MISE EN GARDE:
ASSUREZ-VOUS QUE LES VIS ET LES ANCRES QUE VOUS UTILISEREZ CONVIENNENT AU TYPE DE MUR
SUR LEQUEL L'INSTALLATION DOIT ÊTRE FAITE. CONSULTEZ UNE PERSONNE QUALIFIÉE POUR ASSURER
UNE INSTALLATION SÉCURITAIRE ET ADÉQUATE.
N.B.: Le produit peut différer de l’illustration ci-dessous.
Marteau
Crayon
INSTALLATION:
Support à robe de chambre
Vis à bois
Cheville
murale
Ensemble de vis
Outil
Ferrure De
Montage
Barre à serviette 24”
Ensemble
de vis
Outil
Vis à bois
Cheville
murale
Perceuse
Support à papier hygiénique
Vis à bois
Cheville
murale
Ferrure De
Montage
Anneau à serviette
Vis à bois
Cheville
murale
Ensemble
de vis
Outil
Ensemble
de vis
Ferrure De
Montage
21.85”(555mm)
1. Pour la barre à serviette 24”, mesurez la distance
(21.85”(555mm)) entre les trous du centre à l’endos de la barre.
2. Loussez l’ensemble de vis afin de retirer le support de
montage avant l’installation.
3. Marquez le mur pour les emplacements des trous pilotes.
Percez les trous pilotes de 7/32 pouces à l'emplacement requis.
4. Installez le support de montage au mur avec les vis de bois et
les chevilles murales.
Ferrure De
Montage
5. Installez l’accesoire de salle de bain sur les vis installées au
mur. Sécurisez avec l’ensemble de vis et l’outil fournis.
Outil
PH: (450) 665-2535, FX: (450) 665-0910
