MANUEL D’INSTALLATION DU DECODEUR SATELLITE
Page 2
28P MTER - 0509.qxd 24/06/09 13:07 Page 2
TYPES DE DÉCODEURS
¢ et CANALSAT mettent à votre service deux types de décodeurs satellite. Si quelques fonctionnalités diffèrent, leur qualité et leur fiabilité sont identiques.
DECODEUR DE TYPE 1
ª
(ÉQUIPÉ D’UN BOUTON MARCHE/ARRÊT SUR LA FACE AVANT)
DECODEUR DE TYPE 2
ª
(NON ÉQUIPÉ D’UN BOUTON MARCHE/ARRÊT SUR LA FACE AVANT)
DECODEUR DE TYPE 1
ª
(ÉQUIPÉ D’UN BOUTON MARCHE/ARRÊT SUR LA FACE AVANT)
Touches à plusieurs fonctions :
¡ ª
º
Déplacement dans les écrans
º
Sélection du programme
¡ ª
Réglage du niveau sonore
Affichage :
de l’heure lorsque le décodeur est en veille.
du numéro du programme quand il est allumé.
du mot Enr : alerte visuelle de votre programmation.
du mot MESS : un message a été envoyé dans votre boîte aux lettres.
Lecteur de carte a
Raccordement du cordon secteur (fourni avec le décodeur)
≥Câble antenne fourni avec la parabole.
bonné
Validation d’une étapeLecteur de carte bancaire
Accès aux écrans PERSO
Raccordement à une prise téléphonique (câble fourni)
Sorties audio pour le raccordement d’une chaîne Hi-Fi (câble non fourni)
Péritel TV (câble fourni)
Péritel magnétoscope ougraveur DVD desalon
Interrupteur secteur
Code barres ø de série du matériel
Sortie antenne satellite pour alimenter par exemple u satellite analogique
Entrée antenne satellite≥
n récepteur
Page 3
28P MTER - 0509.qxd 24/06/09 13:07 Page 4
DECODEUR DE TYPE 2
ª
(NON ÉQUIPÉ D’UN BOUTON MARCHE/ARRÊT SUR LA FACE AVANT)
Touches de navigation :
Sélection du programme
Déplacement dans les écrans
Validation d’un choixLecteur de carte bancaire
Lecteur de carte abonné
Clip de protection contre l’ouverture
Péritel TV (câble fourni)
Reset (A n’utiliser qu’en cas de blocage du décodeur)
La fonction mise en veille s’effectue uniquement à l’aide de la télécommande !
Sorties audio pour le raccordement d’une chaîne Hi-Fi (câble non fourni)
Affichage :
de l’heure lorsque le décodeur est en veille.
du numéro du programme lorsqu’il est allumé.
du mot Enr : alerte visuelle de votre programmation.
du mot MESS : un message a été envoyé dans votre boîte aux lettres.
Entrée antenne satellite≥
SOMMAIRE
1
SCHÉMA DES CONNEXIONS 2
2
PRÉSENTATION 4
3
BRANCHEMENTS 6
CONFIGURATION NUMÉRIQUE SIMPLE (SANS RÉCEPTEUR ANALOGIQUE) 6
CONFIGURATION AVEC RÉCEPTEUR ANALOGIQUE 8
RACCORDEMENT A LA LIGNE TÉLÉPHONIQUE 10
RACCORDEMENT A UNE CHAINE HI-FI 11
4
INSTALLATION DU DECODEUR SATELLITE 12
ÉTAPE A : POSE ET POINTAGE DE L’ANTENNE 12
ÉTAPE B : MÉMORISATION DES CHAINES 15
ÉTAPE C : RÉGLAGE FORMAT TV/STANDARD MAGNÉTOSCOPE 19
ÉTAPE D (FACULTATIVE) : ACTIVATION, DÉSACTIVATION DU CODE PERSO 19
Raccordement du cordon secteur (fourni avec le décodeur)
≥Câble antenne fourni avec la parabole.
Raccordement à une prise téléphonique (câble fourni)
Péritel magnétoscope ou graveur DVD de salon
Code barres ø de série du matériel
5
RÉGLAGE DU DECODEUR SATELLITE 20
6
CONSULTATION DE LA BOITE AUX LETTRES 21
7
INDEX 22
Page 4
28P MTER - 0509.qxd 24/06/09 13:07 Page 6
SCHÉMA DES
1
CONNEXIONS
1 PRISE D’ENTRÉE SECTEUR 230 V
Connecteur à tension excessive au sens de la norme EN41003.
2 LIGNE TÉLÉPHONIQUE
Connecteur à tension de réseau de télécommunications.
3 PRISE PÉRITEL
Connecteur à très basse tension de sécurité.
4 PRISE PÉRITEL
Connecteur à très basse tension de sécurité.
5 PRISES AUDIO
audio par exemple)
Connecteur à très basse tension de sécurité.
6 ENTRÉE SATELLITE
Connecteur à très basse tension de sécurité.
7 SORTIE POUR RÉCEPTEUR
(Type 1 uniquement) Connecteur à très basse tension de sécurité.
(vers téléviseur)
(vers magnétoscope ou graveur DVD
(connexion à un ampli
ANALOGIQUE
de salon
Décodeur de Type 1
1 23
)
4 8
56 7
Décodeur de Type 2
12 3
5 8
8 CODE BARRES
ø de série du matériel.
4
2 3
6
Page 5
28P MTER - 0509.qxd 24/06/09 13:07 Page 8
PRÉSENTATION
2
INSTRUCTIONS DE SÉCURITÉ
ª
Pour éviter les court-circuits (risque d’incendie ou d’électrocution), n’exposez pas votre décodeur à l’humidité.
Grâce au décodeur SATELLITE, vous pouvez recevoir les chaînes disponibles en numérique à partir du satellite ASTRA, notamment celles de ¢ et CANALSAT pour lesquelles vous avez souscrit un abonnement.
Une carte abonné vous a été remise lors de la souscription de votre contrat d’abonnement.
VOUS TROUVEREZ EN PLUS DANS L’EMBALLAGE
ª
DE VOTRE DECODEUR
1 télécommande et 2 piles. 1 cordon secteur. 1 câble péritel/péritel. 1 cordon rallonge téléphonique (câble modem).
OU PLACER VOTRE DECODEUR ?
ª
Le décodeur doit être raccordé à une prise de courant aisément accessible (pas d’obstacle).
Choisissez un emplacement éloigné des radiateurs ou d’autres sources de chaleur.
Autour du décodeur, laissez un emplacement libre pour la ventilation et assurez-vous que les rideaux ou placards ne peuvent empêcher l’air de circuler par les ouvertures de ventilation.
De même, évitez de le rebrancher immédiatement après lui avoir fait subir d’importants changements de température.
La mise en veille du décodeur de Type 2 s’effectue uniquement par la touche de la télécommande.
MISES EN GARDE
ª
Tension dangereuse à l’intérieur, n’ouvrez pas le décodeur !
Toute tentative d’ouverture du décodeur, matérialisée par une dégradation d
u clip de protection situé sur la face arrière (décodeur de Type 2)
vous engagerait à des poursuites.
Prenez bien garde à ne pas introduire de liquide ni de pièce métallique à l’intérieur du décodeur, les frais de remise en état ou de remplacement vous seraient facturés.
Si du liquide est renversé sur le décodeur, débranchez-le immédiatement de la prise secteur.
Pré-réglages du décodeur
Votre décodeur numérique est pré-réglé pour une in standard. En cas de raccordement à une installation spécifique ou collective, nous vous conseillons de vous adresser à un professionnel.
stallatio
n individuelle
Évitez d’exposer le décodeur à une lumière trop forte (soleil, spots...).
Si vous habitez dans un immeuble déjà équipé d’une parabole,
INSERTION DES PILES DANS LA TÉLÉCOMMANDE
ª
Enlevez le couvercle situé au dos de la télécommande. Insérez les 2 piles rondes 1,5 V fournies (poussez et soulevez le couvercle à l’aide d’une pièce de monnaie par exemple).
vous devrez vous procurer chez votre distributeur un câble d’antenne afin de compléter votre installation. Optez pour un câble d’antenne dit “faible perte” prévu pour la réception satellite. Ce câble doit être équipé d’un feuillard (fine feuille métallique) et d’une tresse.
4 5
Page 6
28P MTER - 0509.qxd 24/06/09 13:07 Page 10
BRANCHEMENTS
3
CONFIGURATION NUMÉRIQUE SIMPLE
ª
(SANS RÉCEPTEUR ANALOGIQUE)
Un cordon péritel est fourni avec le décodeur. Pour raccorder votre téléviseur au décodeur, vous devez placer ce cordon entre la prise principale de votre téléviseur et la prise PÉRITEL TV (Type 1) ou la prise (Type 2) du décodeur.
Pour raccorder votre magnétoscope ou graveur DVD de salon au décodeur, vous devez placer un autre cordon péritel e principale de votre magnétoscope ou graveur DVD de salon (s’il en possède plusieurs, choisissez la prise qui n’est pas prévue pour le décodeur CANAL) et la prise PÉRITEL MAGNETOSCOPE (Type 1) ou la prise (Type 2) du décodeur.
Avec décodeur de Type 1
ntre la prise

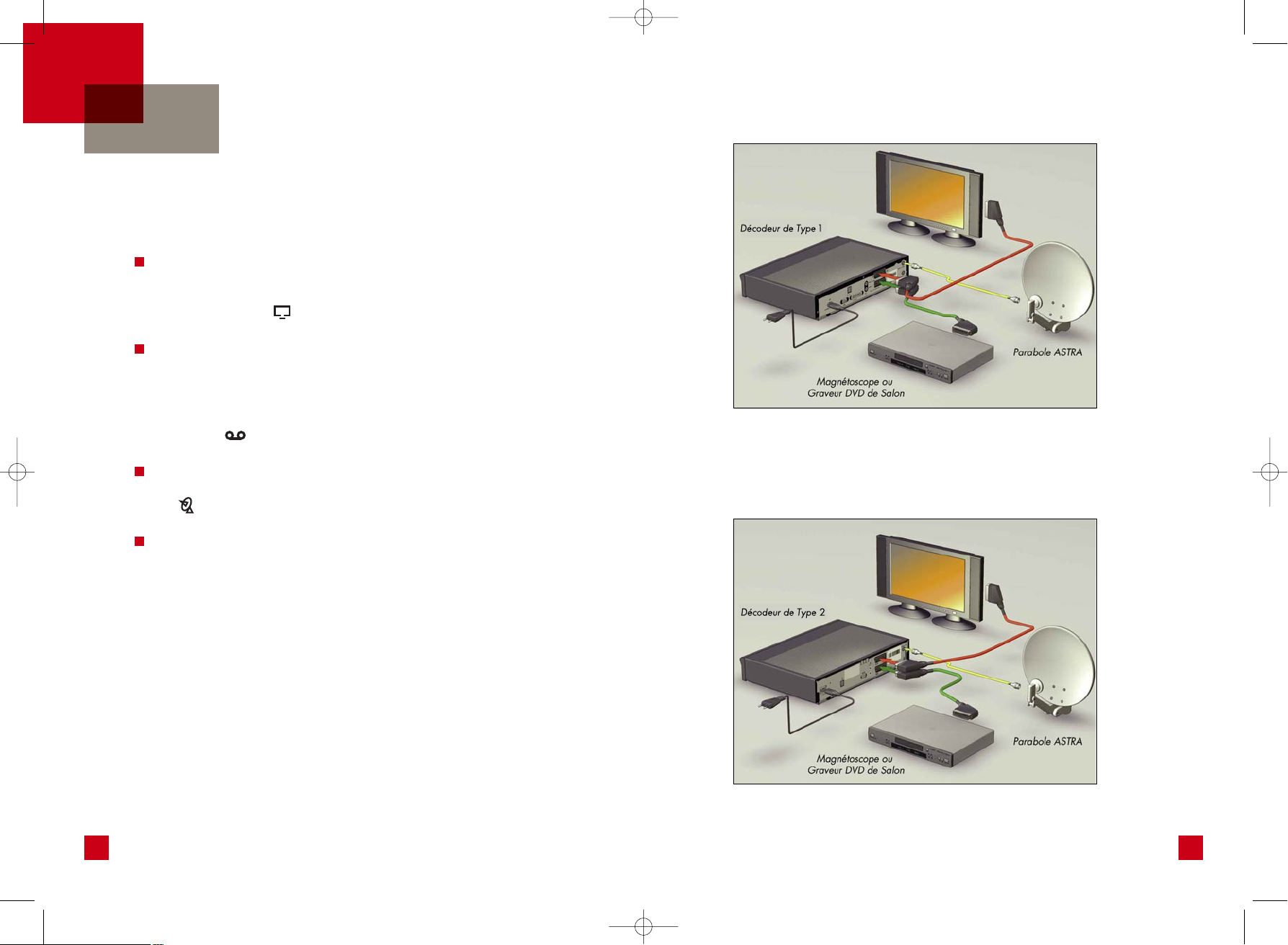

Schéma de raccordement pour l’installation simple.
Raccordez ensuite votre antenne, en vissant le câble d’antenne satellite au connecteur marqué ENTRÉE ANTENNE (Type 1) ou (Type 2).
Pour terminer, branchez le cordon secteur entre la prise 230V du décodeur et votre prise de courant.
Attention : la prise de courant doit être proche de l’appareil et facile d’accès.
Avec décodeur de Type 2
Schéma de raccordement pour l’installation simple.
6 7
Page 7
28P MTER - 0509.qxd 24/06/09 13:08 Page 12

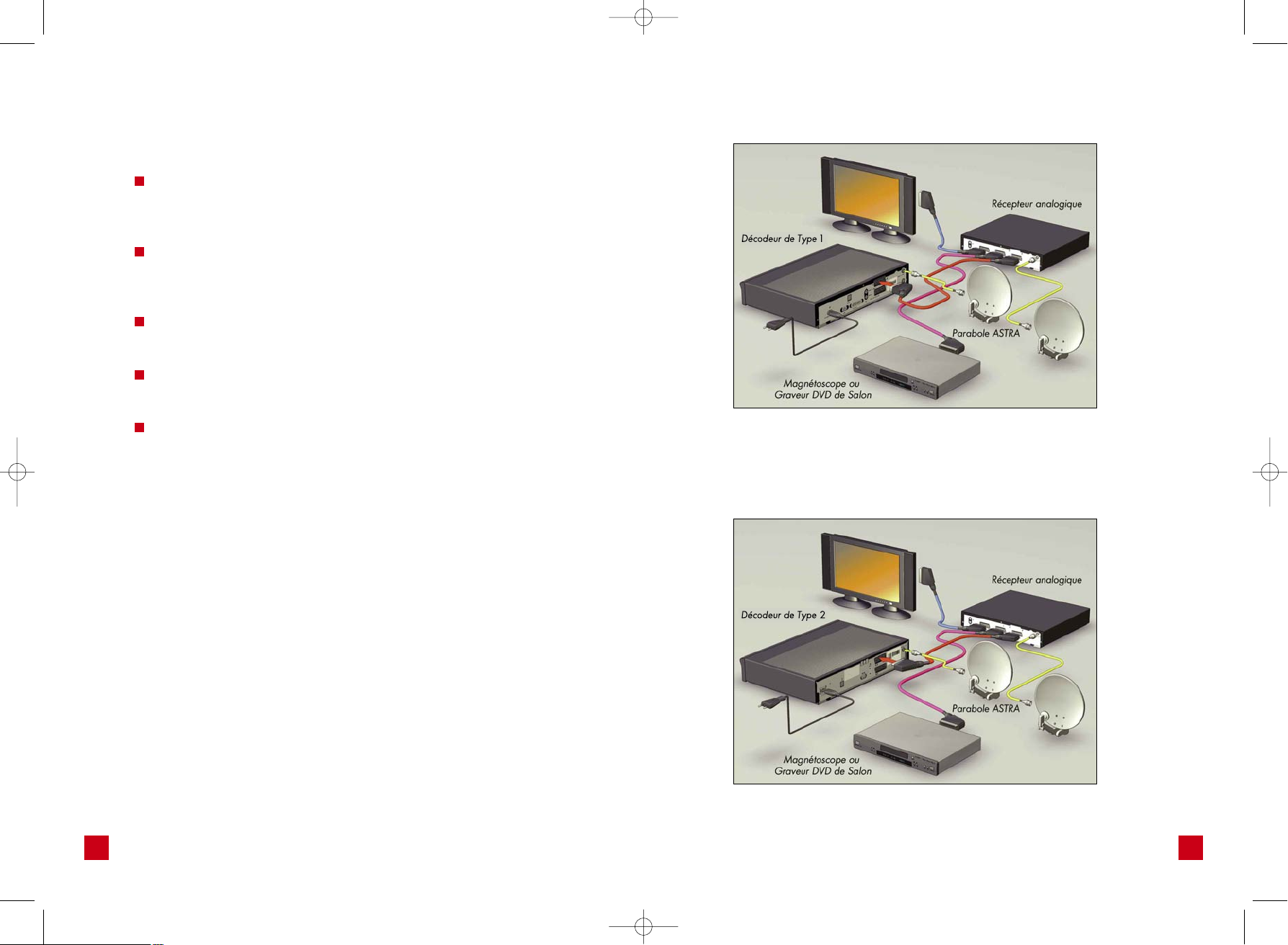

CONFIGURATION AVEC UN RÉCEPTEUR
ª
ANALOGIQUE
Si vous êtes déjà en possession d’une antenne parabolique fixe, pointée sur un satellite autre qu’ ASTRA, voici le schéma de raccordement à effectuer.
Ce schéma présente l‘installation complète numérique-analogique qui vous permet de capter à la fois les programmes numériques et les programmes analogiques par satellite.
Avec cette disposition, les programmes numériques vont transiter
ant d
par votre récepteur analogique av
Il est donc nécessaire de choisir sur votre récepteur analogique un canal dédié aux programmes numériques.
Si votre installation diffère des 2 exemples ci-contre, ou si vous rencontrez des difficultés pour connecter votre installation, vous pouvez nous contacter pour obtenir de l’aide.
e parvenir au téléviseur.
Avec décodeur de Type 1
Schéma de raccordement pour l’installation avec un récepteur analogique.
Avec décodeur de Type 2
Schéma de raccordement pour l’installation avec un récepteur analogique.
8 9
Page 8
28P MTER - 0509.qxd 24/06/09 13:08 Page 14

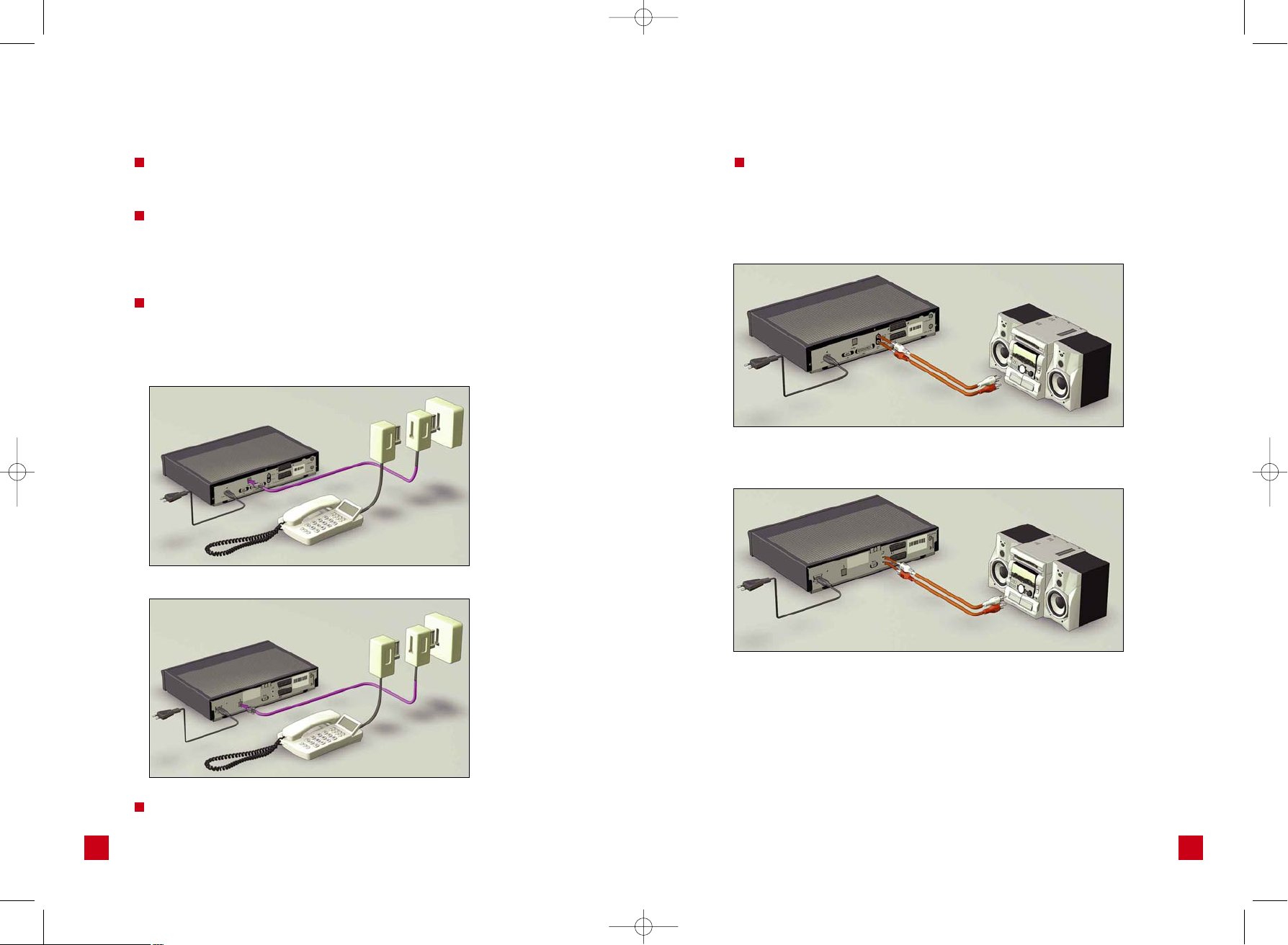

RACCORDEMENT A LA LIGNE TÉLÉPHONIQUE
ª
Votre décodeur est équipé d’un modem qui vous permet d’être relié en permanence aux services de l’offre CANALSAT.
Pour mettre à jour vos droits qui ont expiré, commander un film ou un événement sportif sur CINE+ ou bien participer aux nombreux tirages au sort des jeux proposés sur le bouquet, cette liaison téléphonique est indispensable.
Le raccordement est très simple à effectuer : le cordon qui vous est fourni
met d
mesure 10 mètres, et per
e relier votre décodeur à une prise
téléphonique, même éloignée.
Avec décodeur de Type 1
Prise téléphonique murale
Téléphone
RACCORDEMENT A UNE CHAINE HI-FI
ª
Pour bénéficier du son stéréo qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du décodeur à l’entrée auxiliaire de votre chaîne Hi-Fi.
Avec décodeur de Type 1
Avec décodeur de Type 2
Avec décodeur de Type 2
Prise téléphonique murale
L’astuce : Grâce à ce branchement, vous pourrez écouter
les radios avec le téléviseur éteint.
Téléphone
Ce branchement n'empêche en rien l'utilisation normale de votre téléphone, d’un répondeur ou un fax, et le décodeur
10 11
ne peut en aucun cas passer de commande à votre insu.
Page 9
28P MTER - 0509.qxd 24/06/09 13:08 Page 16
INSTALLATION DU
4
DECODEUR SATELLITE
L’installation du décodeur s’effectue en 4 étapes :
Étape A : pose et pointage de l’antenne, Étape B : mémorisation des chaînes, Étape C : réglage format TV/standard magnétoscope,
Vous devez ensuite orienter votre antenne vers la position 19,2° EST.
Sur l’écran, l’indicateur de niveau (POINTAGE EN COURS) vous renseigne sur le niveau de réception du signal tandis que la couleur indique la qualité de la réception.
Étape D (facultative) : activation/désactivation du Code Perso. A la fin de chaque étape, revenez à l’écran INSTALLATION DU DECODEUR
en appuyant sur la touche de votre télécommande.
ªÉTAPE A : POSE ET POINTAGE DE L’ANTENNE
Pour un pointage efficace de la parabole sur le satellite, nous vous recommandons de faire appel à un installateur d’antenne professionnel muni d’appareils de mesure spécifiques.
Si vous installez vous-même votre antenne, ne manquez pas de suivre les instructions de montage et de pointage qui vous sont fournies avec la parabole, ainsi que celles fournies dans le MANUEL D’INSTALLATION DE LA PARABOLE.
Tout au long de ce réglage, votre d assistance pour pointer votre antenne sur la position satellitaire d’ASTRA (19,2° EST par rapport au SUD).
écodeur vous propose une

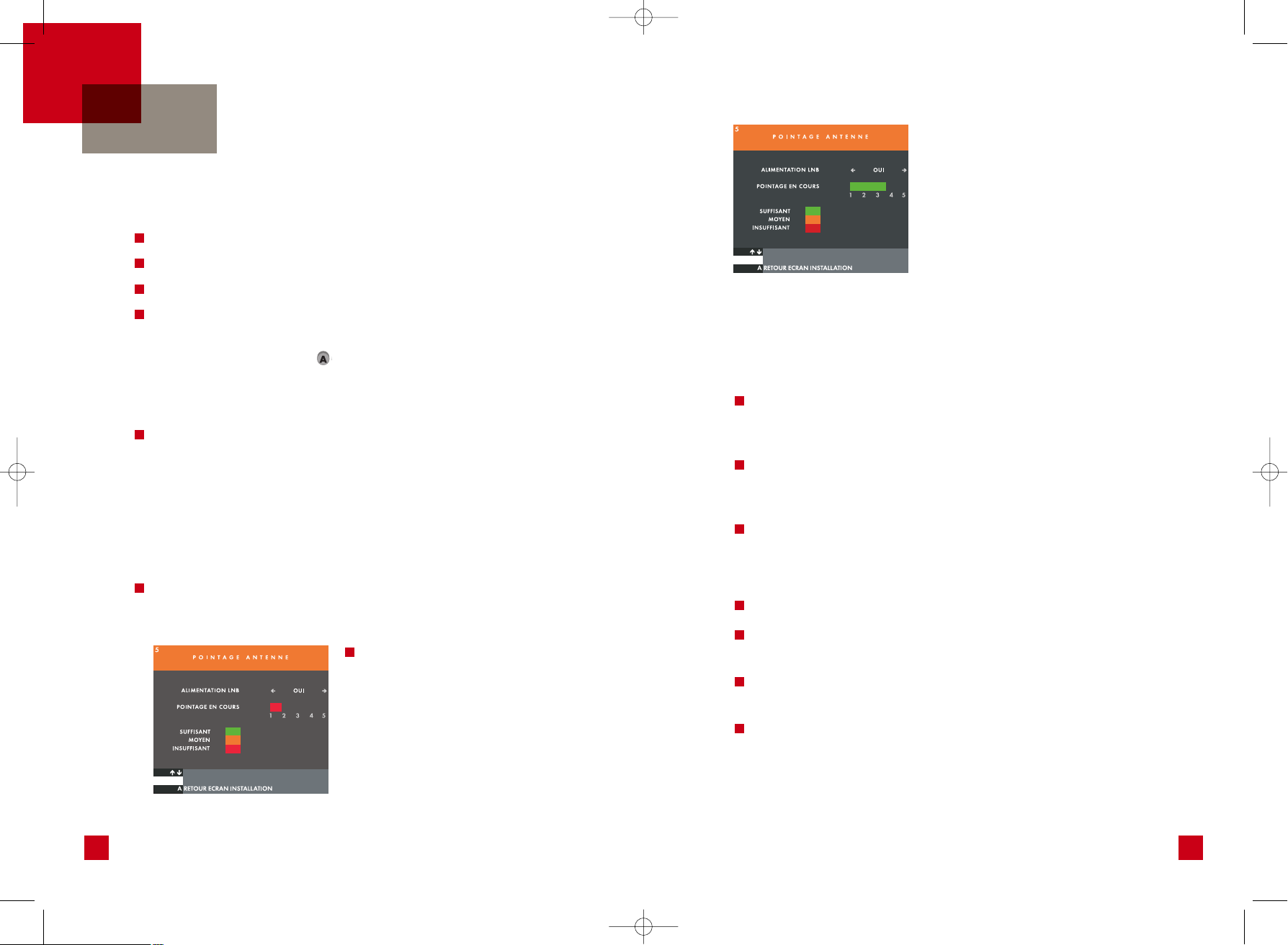

Dans l’écran INSTALLATION DU DECODEUR, choisissez “POINTAGE ANTENNE”.
Dans le cas d’une installation individuelle standard, le paramètre ALIMENTATION LNB doit être à ”OUI”.
Pendant le pointage de l’antenne, repérez la position qui donne le niveau le plus élevé.
Si l’indicateur est vert avec un niveau de réception supérieur à 3, la réception est correcte. L’installation est correctement réglée et vous pouvez fixer la parabole dans cette position.
Si l’indicateur est orange, la réception est faible et le pointage de la parabole est à optimiser pour un fonctionnement satisfaisant.
Si l’indicateur est rouge, l’installation n’est pas en état de fonctionner car le signal est de très mauvaise qualité.
Les causes peuvent être
Un point
Un mauvais positionnement de la tête d’antenne (veillez à ce que la tête d’antenne soit placée verticalement).
Une liaison par câble coaxial défectueuse entre l’antenne et le décodeur (oxydation, écrasement, torsion excessive...).
Un mauvais paramétrage du décodeur (voir écrans de paramétrage ci-après).
Nous vous conseillons alors de faire appel à un installateur d’antenne.
mprécis de l’antenne.
age i
12 13
Page 10
28P MTER - 0509.qxd 24/06/09 13:08 Page 18

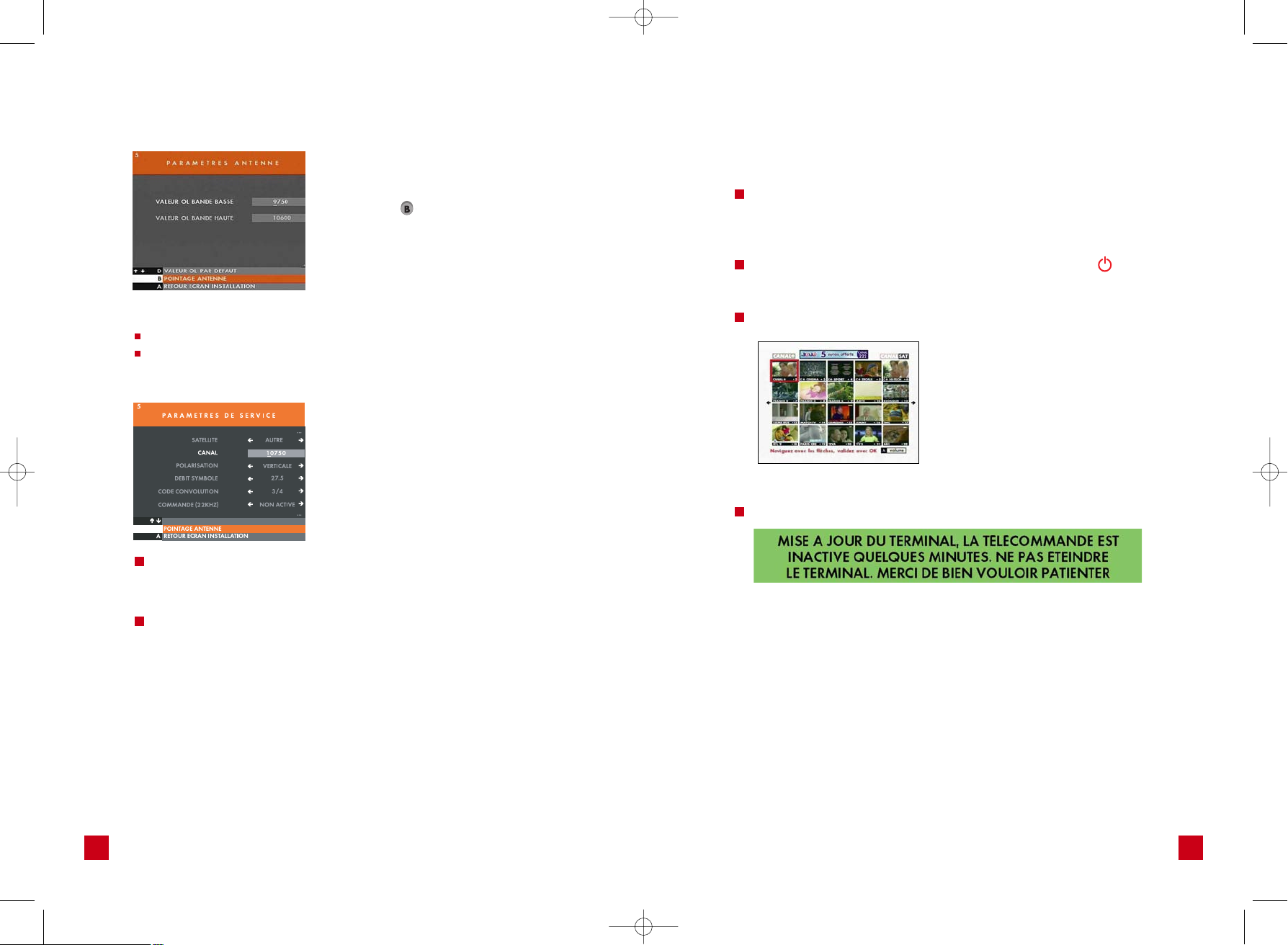

LES PARAMÈTRES ANTENNE
Pour consulter les paramètres de fonctionnement de l’antenne (valeurs des OL), appuyez sur la touche de votre télécommande depuis l’écran POINTAGE ANTENNE.
Pour la majorité des antennes, les valeurs suivantes doivent être entrées :
Valeur OL Bande Basse : 9750. Valeur OL Bande Haute : 10600.
L’écran suivant permet de modifier le canal sur lequel le niveau du signal de réception est mesuré.
Pour toute modification de ce type, l’aide d’un technicien est fortement recommandée.
ªÉTAPE B : MÉMORISATION DES CHAINES
Mise en marche du décodeur
Insérez votre carte abonné dans votre décodeur, dans l’ouverture de gauche qui lui est réservée (placez la puce vers le haut, l’indication ¢/CANALSAT doit rester visible).
Allumez votre téléviseur et appuyez sur la touche rouge de votre télécommande.
L’écran suivant apparaît
Votre décodeur est prêt à être utilisé. Si vous souhaitez régler votre décodeur à vos téléviseur et magnétoscope (format TV/MAG) reportez-vous à l’étape C (voir page 19)
D
ans le cas où le message suivant apparaît
.
Pour modifier le canal à vérifier, vous devez choisir SATELLITE¡AUTRESª et saisir les coordonnées du canal à vérifier (11856 dans l’exemple).
Après cette vérification, il est important de sélectionner de nouveau SATELLITE¡ASTRAª. Cet indicateur permet le bon fonctionnement de la mémorisation.
Lorsque l’indicateur est vert avec un niveau de réception supérieur à 3, votre décodeur est prêt pour la mémorisation des chaînes.

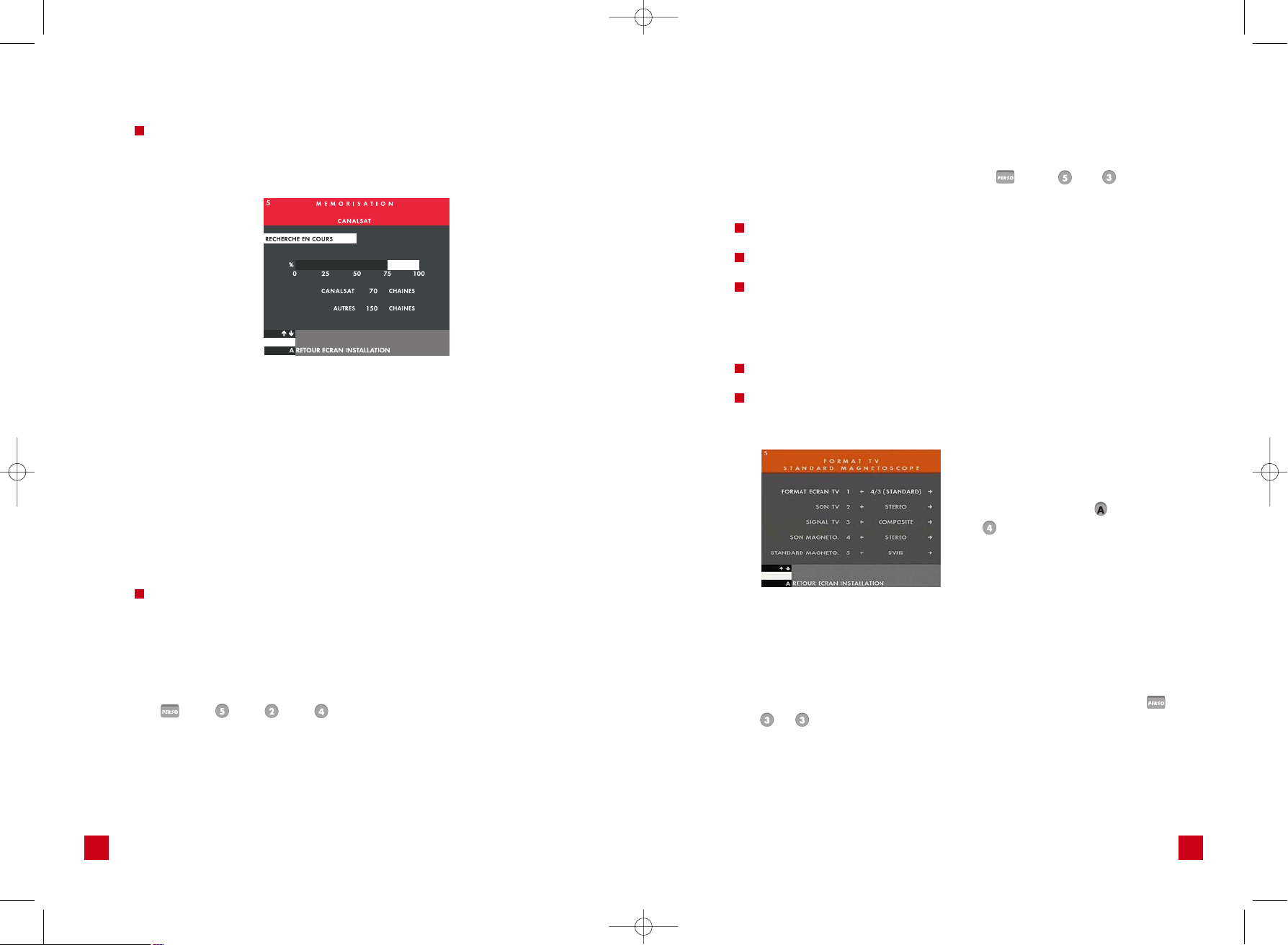

Il est nécessaire de patienter quelques minutes et d’attendre la fin de ce message et le retour sur la mosaïque. Votre décodeur est maintenant prêt à être utilisé.
Si vous souhaitez régler le format TV/MAG, reportez-vous à l’étape C (voir page 19).
14 15
Page 11
28P MTER - 0509.qxd 24/06/09 13:08 Page 20

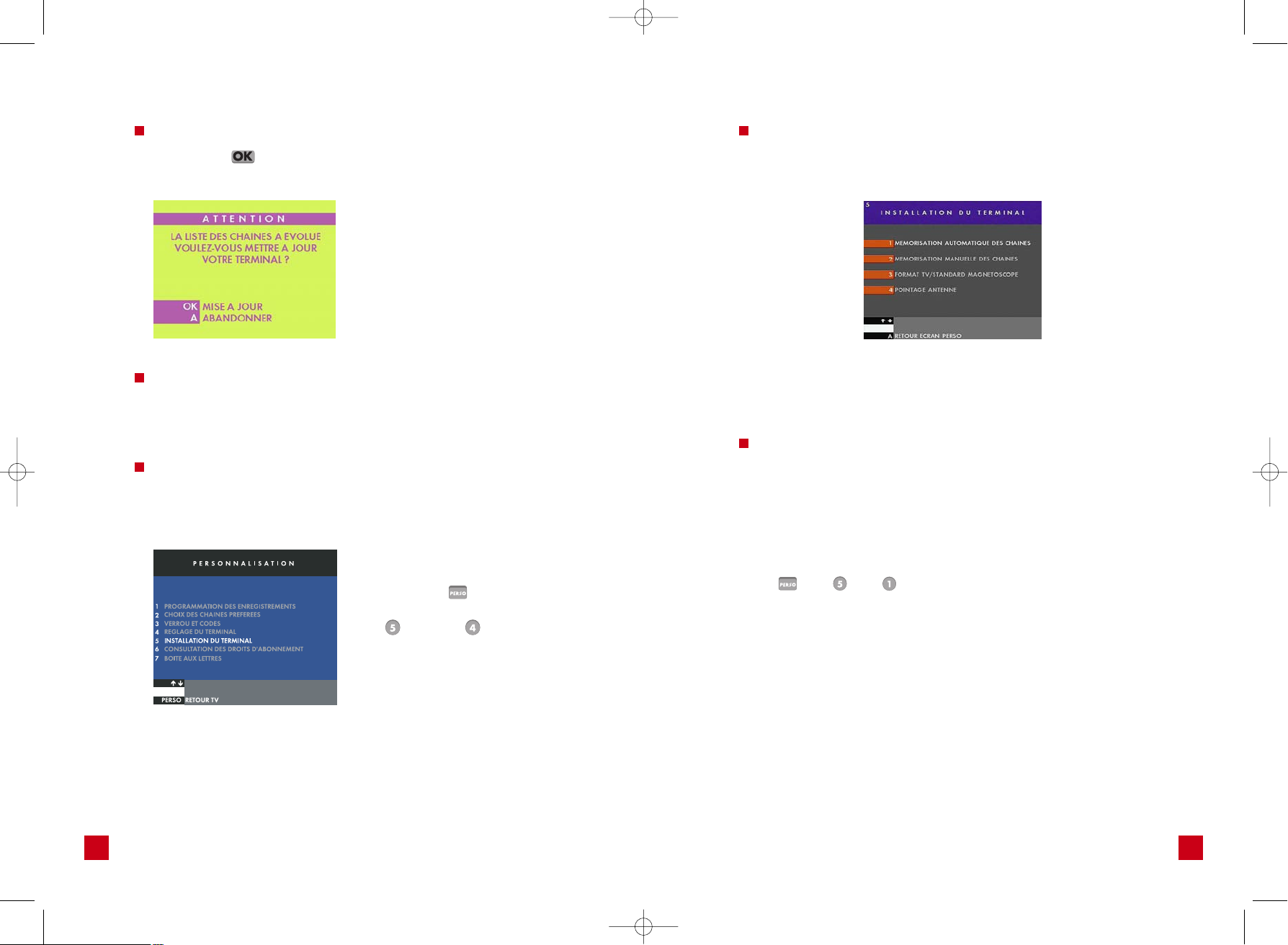

Dans le cas où le message suivant apparaît
Appuyez sur pour mémoriser les chaînes et suivez ensuite les indications portées à l'écran pour visualiser la mosaïque.
Si vous souhaitez régler le format TV/MAG, reportez-vous à l’étape C (voir page 19).
Dans le cas où un écran noir accompagné du message “PROBLÈME DE RÉCEPTION DU SIGNAL” apparaît et si vous êtes relié à une installation collective, il faut procéder à une mémorisation manuelle des chaînes
(page 18) puis à l’étape C, si vous souhaitez régler le format TV/MAG.
D
ans le cas où un écran noir accompagné du message “PROBLÈME DE RÉCEPTION DU SIGNAL” apparaît et si vous disposez d’une antenne individuelle, il est nécessaire de vérifier le pointage
de votre antenne.
Procédez aux étapes ci-dessous en appuyant sur les touches de votre télécommande, puis et ensuite .
LA MÉMORISATION AUTOMATIQUE DES CHAINES (choix 1) permet en moins d’une minute de mémoriser la totalité des chaînes ¢ et CANALSAT dans l’ordre indiqué dans votre magazine.
Si vous choisissez ce mode, vous serez automatiquement averti de l’arrivée de nouvelles chaînes et de la nécessité de lancer une nouvelle mémorisation.
Si après une MÉMORISATION AUTOMATIQUE DES CHAINES vous constatez sur certaines chaînes un écran noir accompagné du message ”PROBLÈME DE RÉCEPTION DU SIGNAL” sur l’écran, vérifiez la qualité de la réception.
i nécessaire, reprenez le pointage de la parabole en suivant
S les indications RÉGLAGE DU POINTAGE.
Puis, renouvelez l’opération de mémorisation des chaînes en appuyant sur , puis , puis .
Votre décodeur dispose de 2 modes de mémorisation des chaînes.
16 17
Page 12
28P MTER - 0509.qxd 24/06/09 13:08 Page 22
LA MÉMORISATION MANUELLE (choix 2) est réservée aux utilisateurs avertis ou aux résidents d’habitations collectives pour lesquels la mémorisation automatique n’aboutit pas.
Ce mode de mémorisation dure environ 45 minutes. Attention, en MÉMORISATION MANUELLE, si vous choisissez
la numérotation CANALSAT, seront classées comme indiqué dans votre magazine.
Dans ce même mode, si vous choisissez la numérotation personnalisée, l de celui indiqué dans votre magazine.
Pour que la mémorisation soit complète, attendez bien que l’indicateur de niveau atteigne 100 %. Un nouvel écran apparaîtra alors.
’ordre de vos chaînes sera différent
seules les premières chaînes du bouquet
ÉTAPE C : RÉGLAGE FORMAT TV / STANDARD
ª
MAGNÉTOSCOPE
Vous accédez à ce menu par la touche , choix puis . Il vous permet de paramétrer :
Le format de votre téléviseur (4/3 ou 16/9
Le son de votre téléviseur (mono ou stéréo).
Attention : sur la ligne SIGNAL TV, choisissez de préférence
RVB, qui procure une meilleure qualité d’image que le réglage composite. Le réglage composite est plutôt réservé aux installations particulières, ou bien aux téléviseurs anciens.
Réglez ens
Et enfin, le standard de votre magnétoscope (PAL, SECAM ou SVHS).
uit
e le son de votre magnétoscope (Mono ou Stéréo).
Vous avez maintenant terminé l’installation du décodeur. Pour procéder au réglage, appuyez sur la touche , puis .
ème).
Si après une “MÉMORISATION MANUELLE”, vous constatez qu’il vous manque des chaînes, vérifiez la qualité de la réception.
Si nécessaire, reprenez le pointage de la parabole en suivant les indications “RÉGLAGE DU POINTAGE”.
Puis, renouvelez l’opération de mémorisat en choisissant “RECOMMENCER LA MÉMORISATION” ( , puis , puis , puis et suivez les indications à l’écran).
ion des chaînes
ÉTAPE D (FACULTATIVE) : ACTIVATION/DÉSACTIVATION
ª
DU CODE PERSO
A partir de votre décodeur, l’activation du Code Perso verrouille l’achat de produits CINE+ interdits aux moins de 16 et 18 ans. Pour activer ou désactiver votre Code Perso, appuyez sur la touche , puis et .
18 19
Page 13
28P MTER - 0509.qxd 24/06/09 13:08 Page 24

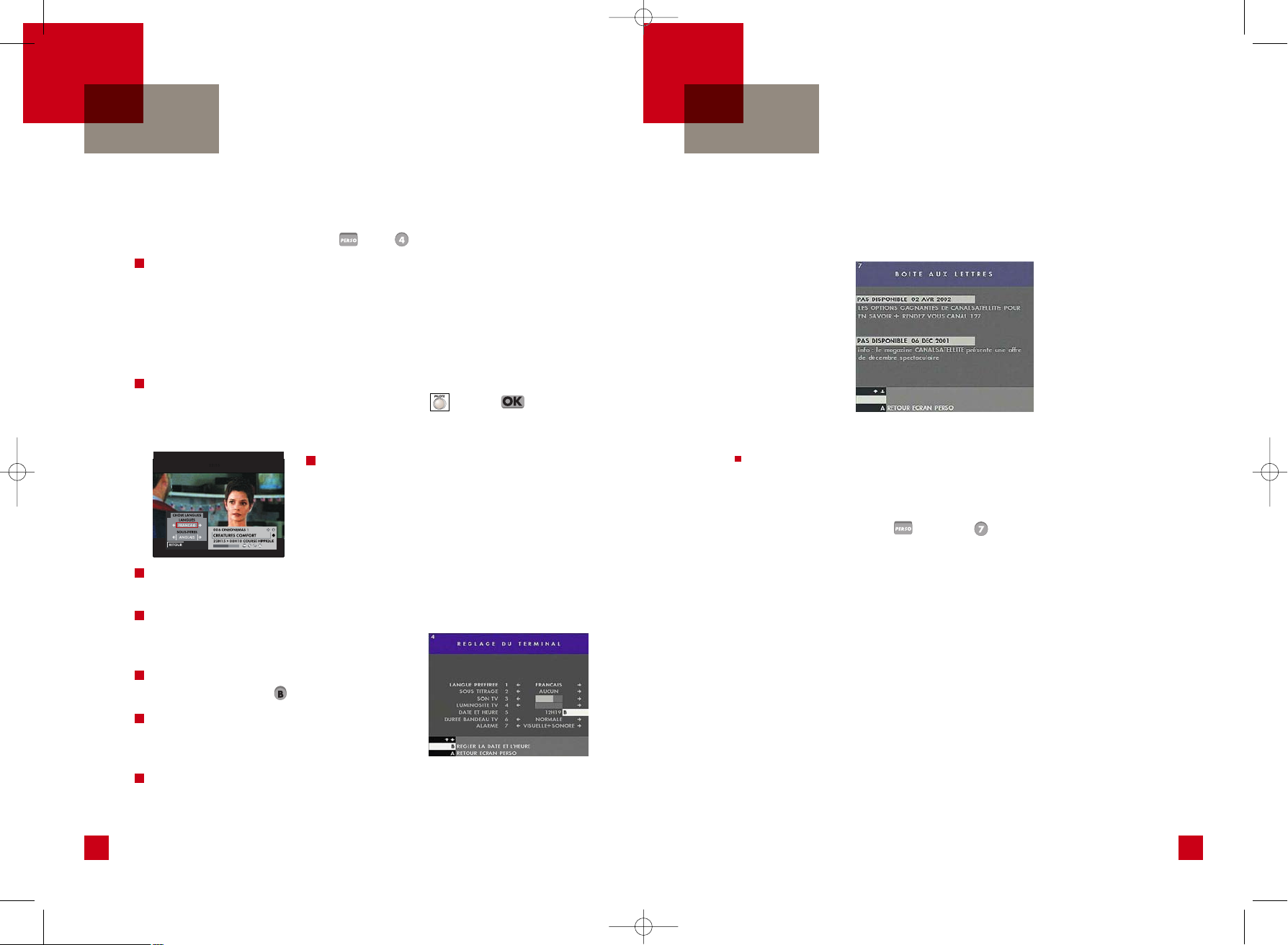

RÉGLAGE DU
5
DECODEUR SATELLITE
Ce menu vous permet de spécifier vos préférences.
Vous y accédez par la touche , puis . Pour regarder vos films comme vous l’entendez, vous pouvez
également décider de les suivre dans votre LANGUE PRÉFERÉE (VF, VO ou d’autres langues encore).
Ainsi, les films proposés en VM (version multilingue) vous seront systématiquement restitués dans la langue que vous aurez choisie dans ce menu, lorsqu’elle est disponible.
Vous pouvez aussi choisir votre langue préférée à chaque visualisation : pour cela, il vous suffit d’appuyer sur la touche puis sur et de sélectionner enfin “CHOIX DES LANGUES” pendant la diffusion du film. Seul ce film sera diffusé dans la langue choisie.
ous pouvez également spécifier votre
V langue de sous-titrage préférée : les sous-titres vous seront affichés dans la langue de votre choix, sous réserve que cette langue soit disponible sur le programme en cours.
CONSULTATION DE LA
6
BOITE AUX LETTRES
LA BOITE AUX LETTRES
ª
Votre décodeur est équipé d’une boîte aux lettres électronique. Grâce à elle, ¢ et CANALSAT peuvent à tout moment vous informer des nouveautés. L’indicateur MESS clignote alors sur la face avant du décodeur. Pour en prendre connaissance, il vous suffit d’appuyer sur la touche , puis sur .
Un indicateur de niveau vous permet d’ajuster le niveau sonore des chaînes.
ur le même principe, vous pouvez
S aussi ajuster la luminosité à restituer sur votre téléviseur.
Pour le réglage de la date et de l’heure, tapez sur la touche .
Vous pouvez définir la durée d’apparition du bandeau TV qui vous indique le nom de la chaîne au bas de l’écran.
L’alarme, c’est la fonction d’éveil du décodeur. Cette alarme peut être visuelle (le mot PLUS s’affiche sur l’écran du décodeur), sonore, ou les deux.
20 21
Page 14
28P MTER - 0509.qxd 24/06/09 13:08 Page 26
INDEX
7
Antenne 6, 12 à 14
ASTRA 4, 8, 12, 14
Bandeau TV 20
Branchements 2 à 7, 8
Boîte aux lettres 21
Carte abonné 4, 15
Chaîne Hi-Fi 11
Graveur DVD de salon 6 à 9, 15, 19
Heure 20
Kiosque 10
Langue 20
Lumin
osité 2
Magnétoscope 6 à 9, 15, 19
Mémorisation 16 à 18
Numérotation 18
Paramètres antenne 12 à 14, 16, 18
PERSO 9, 11, 16 à 20
Piles 4
0
Pointage 14
Prise Péritel 2, 4, 6
Prise téléphonique 2, 4, 10
Réglage 19 à 20
Sous-titrage 20
Son 19 à 20
Télécommande 4, 12, 13
Touche A 13, 19
Touche B 15, 20
Touche Rouge 5, 12
Cordons 4, 6
Modem 4, 10
Date 20
Récepteur analogique 8
22 23
Page 15
28P MTER - 0509.qxd 24/06/09 13:08 Page 28
CANALPLUS.FR CANALSAT.FR
Sièges sociaux : 1, place du Spectacle 92130 Issy-les-Moulineaux - MTER - 05/09
¢ SA au capital de 95 018 076 € - 329 211 734 RCS Nanterre ¢ DISTRIBUTION, SAS au capital de 74 000 € - 383 866 795 RCS Nanterre.
Loading...
