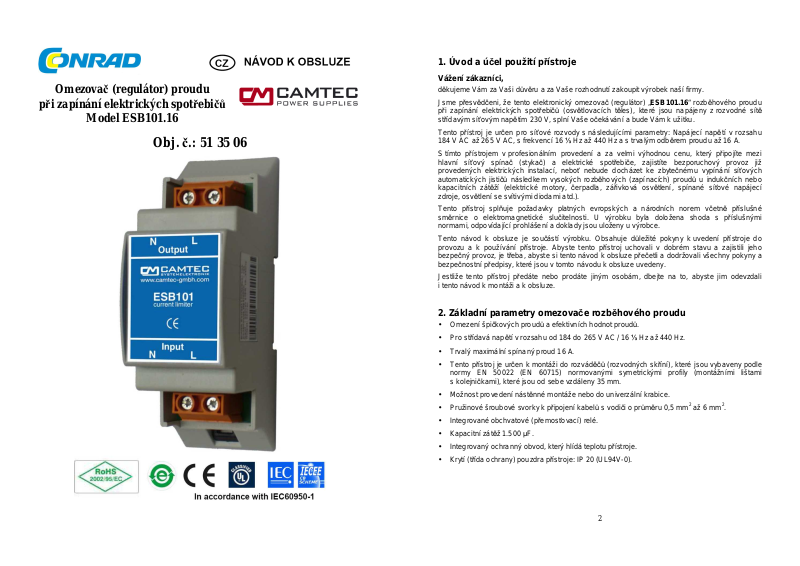

Page 1
při zapínání elektrických spotřebičů
Omezovač (regulátor) proudu
Model ESB101.16
Obj. č.: 51 35 06
1. Úvod a účel použití přístroje
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy.
Jsme přesvědčeni, že tento elektronický omezovač (regulátor) „ESB101.16“ rozběhového proudu
při zapínání elektrických spotřebičů (osvětlovacích těles), které jsou napájeny z rozvodné sítě
střídavým síťovým napětím 230 V, splní Vaše očekávání a bude Vám k užitku.
Tento přístroj je určen pro síťové rozvody s následujícími parametry: Napájecí napětí v rozsahu
184 V AC až 265 V AC, s frekvencí 16 ⅓ Hz až 440 Hz a s trvalým odběrem proudu až 16 A.
S tímto přístrojem v profesionálním provedení a za velmi výhodnou cenu, který připojíte mezi
hlavní síťový spínač (stykač) a elektrické spotřebiče, zajistíte bezporuchový provoz již
provedených elektrických instalací, neboť nebude docházet ke zbytečnému vypínání síťových
automatických jističů následkem vysokých rozběhových (zapínacích) proudů u indukčních nebo
kapacitních zátěží (elektrické motory, čerpadla, zářivková osvětlení, spínané síťové napájecí
zdroje, osvětlení se svítivými diodami atd.).
Tento přístroj splňuje požadavky platných evropských a národních norem včetně příslušné
směrnice o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými
normami, odpovídající prohlášení a doklady jsou uloženy u výrobce.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do
provozu a k používání přístroje. Abyste tento přístroj uchovali v dobrém stavu a zajistili jeho
bezpečný provoz, je třeba, abyste si tento návod k obsluze přečetli a dodržovali všechny pokyny a
bezpečnostní předpisy, které jsou v tomto návodu k obsluze uvedeny.
Jestliže tento přístroj předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali
i tento návod k montáži a k obsluze.
2. Základní parametry omezovače rozběhového proudu
• Omezení špičkových proudů a efektivních hodnot proudů.
• Pro střídavá napětí v rozsahu od 184 do 265 V AC / 16 ⅓ Hz až 440 Hz.
• Trvalý maximální spínaný proud 16 A.
• Tento přístroj je určen k montáži do rozváděčů (rozvodných skříní), které jsou vybaveny podle
normy EN 50022 (EN 60715) normovanými symetrickými profily (montážními lištami
s kolejničkami), které jsou od sebe vzdáleny 35 mm.
• Možnost provedení nástěnné montáže nebo do univerzální krabice.
• Pružinové šroubové svorky k připojení kabelů s vodiči o průměru 0,5 mm2 až 6 mm2.
• Integrované obchvatové (přemosťovací) relé.
• Kapacitní zátěž 1.500 µF.
• Integrovaný ochranný obvod, který hlídá teplotu přístroje.
• Krytí (třída ochrany) pouzdra přístroje: IP 20 (UL94V-0).
2
Page 2
úpravy nebo změny ve vnitřním zapojení přístroje! Neopravujte sami tento přístroj
s (též během přepnutí
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze a k montáži, zanikne nárok na
záruku! Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento stav
zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující
bezpečnostní pokyny a varování:
Tento přístroj a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nevystavujte tento přístroj silným otřesům (nárazům) a vibracím, vysokým teplotám (přímému
slunečnímu záření) jakož i silnému mechanickému namáhání.
zacházením s tímto přístrojem a k němu připojeným elektrickým zařízením nebo
nedodržováním bezpečnostních předpisů.
Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní
a neprovádějte sami výměnu žádných jeho součástek. V těchto případech ztratíte
jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. S opravami přístroje se
obraťte na svého prodejce, který Vám zajistí jeho opravu v autorizovaném servisu.
Pokud si nebudete vědět rady, jak tento přístroj používat (zapojit) a v návodu
k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou
poradnou (s prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka.
3
4. Technické údaje
Omezení špičkového proudu ± 6 %: 16 A
Omezení efektivního proudu ± 6 %: 11,3 A
Maximální přípustná kapacitní zátěž:
Doba trvání omezení proudu:
Spuštění po uplynutí:
Interval omezení proudu:
Doporučený jistič vedení (nejnižší výkon): A6A / B4A / Z6A při 30 °C
Rozsah střídavého napětí: 184 V AC až 265 V AC
Jmenovití střídavé napětí (AC
jmen
):
Frekvence sítě:
Rozběhové napětí: 144 V AC
Mezní (minimální) napětí: 52 V AC (detekce výpadku sítě)
Jmenovitý proud (trvalý): 16 A
Špičkový proud: 165 A po dobu 20 ms
Vlastní odběr proudu: 19 mA
Počet omezovacích cyklů: 3 cykly za minutu
Interní ochrana: Tepelná pojistka proti přetížení (přehřátí)
Chlazení: Cirkulace (proudění) okolního vzduchu
Povozní teplota: Okolní teplota vzduchu: – 40 °C až + 70 °C
Skladovací teplota: – 40 °C až + 85 °C
Relativní vlhkost vzduchu: Max. 95 % při teplotě 25 °C (nekondenzující)
Ochranná třída: II
Krytí: IP 20
Přípojky (šroubové pružinové svorky): Pro vodiče s průřezy 0,5 mm2 až 6 mm2
Rozměry (Š x V x H): 36,5 x 110 x 62 mm
Hmotnost: 121 g
1.500 µF
300 ms (± 50 ms); Zapínací moment Ton
500 ms (± 50 ms); Podpětí T
≥ 900 ms; T
interval
při AC
jmen
off
230 V AC
16 ⅓ Hz až 440 Hz
800 A po dobu 200
interního obchvatového relé)
µ
4
Page 3
5. Popis funkce omezovače rozběhového proudu

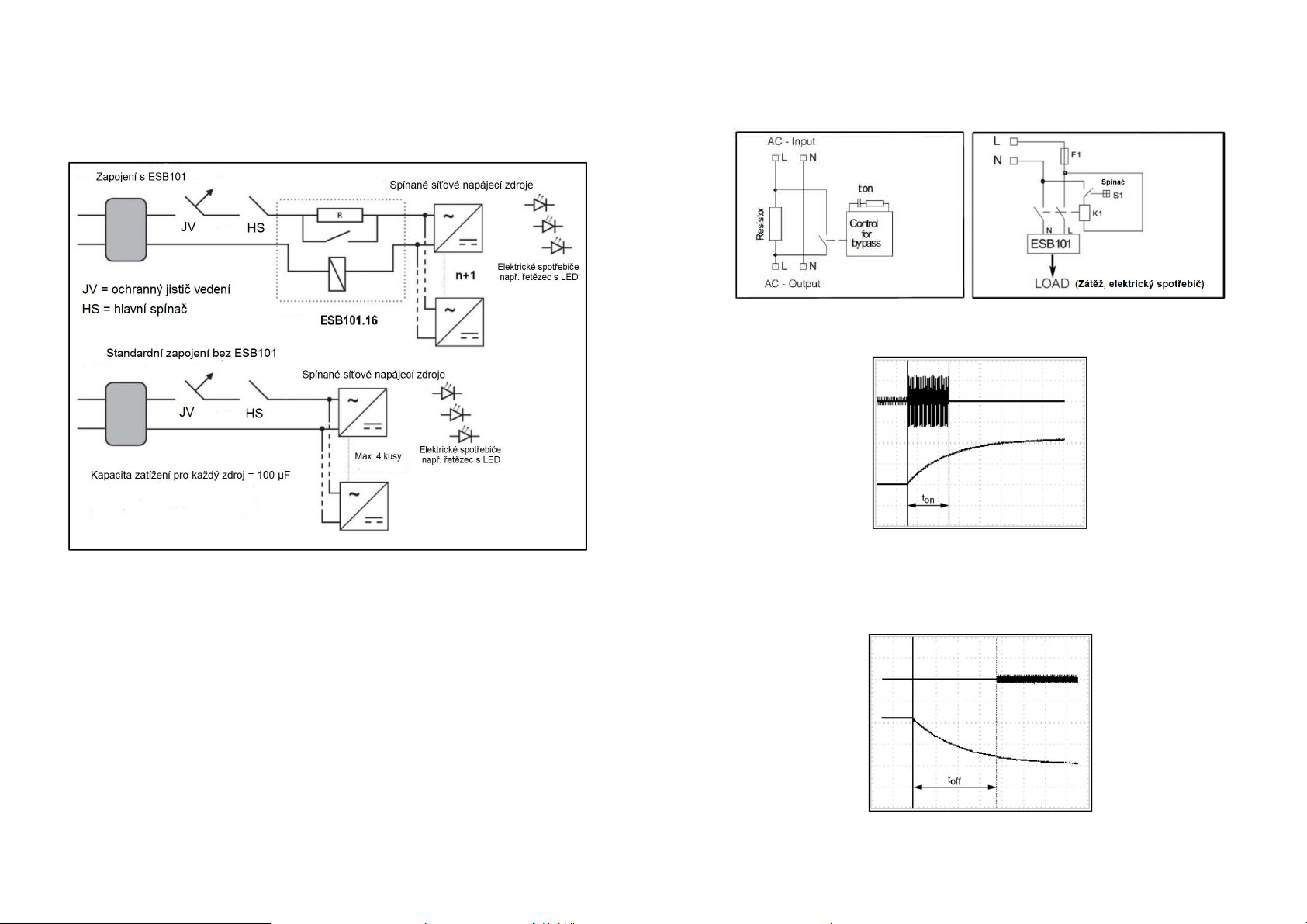

Tento přístroj (omezovač rozběhového proudu) Vám umožní paralelní připojení většího počtu
elektrických spotřebičů k jednomu ochrannému jističi vedení (síťového rozvodu), například
připojení spínaných síťových napájecích zdrojů osvětlovacích s LED a ostatních zařízení se
svítivými diodami (s LED) viz následující vyobrazení.
Připojte ke svorkám „INPUT“ (vstup) na přístroji vodič fáze (L) a nulový vodič (N) od hlavního
jističe (od ochranného jističe vedení). Ke svorkám „OUTPUT“ (výstup) připojte vodič fáze (L) a
nulový vodič (N) elektrického spotřebiče (paralelně propojených síťových napájecích zdrojů).
V okamžiku zapnutí k tomuto přístroji připojených elektrických spotřebičů provede tento přístroj po
určitou dobu „Ton“ (ton) omezení spínacího (počátečního, rozběhového) proudu, který začnou
k němu připojené elektrické spotřebiče po jejich zapnutí odebírat (viz následující vyobrazení).
Tento omezovač rozběhového proudu zajistí, že nebude docházet ke zbytečnému vypínání
ochranného jističe vedení (síťového rozvodu) následkem vysokých rozběhových proudů k tomuto
přístroji (omezovači) připojených elektrických spotřebičů. Toto Vám umožní, že nebudete muset
provádět instalace mnoha síťových rozvodů s ochrannými automatickými jističi, čímž ušetříte
náklady na tyto instalace. Dále můžete použít pro příslušná propojení kabely s menšími průřezy
jejich měděných vodičů (nižší náklady za spotřebovanou měď u velmi dlouhých kabelů).
Tento omezovač rozběhového proudu umožňuje dále lepší zajištění citlivých sítí, například
v dopravní technice, v pouličním osvětlení, na parkovištích nebo v tunelech.
Omezení velikosti rozběhového proudu při zapínání elektrických spotřebičů se provádí pouze
v okruhu s fází (L), tedy nikoliv v okruhu s nulovým vodičem (N), takže nedochází ke zbytečné
aktivaci (vypínání) ochranných (bezpečnostních) jističů „FI/RCD“ (Residual Current Device), které
registrují nebezpečný svodový (chybový, dotykový, zbytkový) proud (například vyšší než 30 mA).
Jak jsme již uvedli výše, umožňuje tento speciální přístroj cenově výhodná propojení a omezení
zapínacích proudů elektrických spotřebičů v rozvodných sítích se střídavým napětím 230 V / 16 A
a s frekvencí 16 ⅓ z až 440 Hz (s indukční a s kapacitní zátěží).
5
V tomto okamžiku není rozhodující, jak vysoký bude vlastní rozběhový proud. Omezení velikosti
tohoto proudu je vždy velmi přesné. Po uplynutí času (doby) „Ton“ (ton) provede tento přístroj přímé
spojení k němu připojených elektrických spotřebičů se síťovým napájením. Nyní je možné k síti
zapnout připojené další elektrické spotřebiče, které odebírají při svém zapnutí krátkodobě poměrně
vysoké rozběhové proudy (například elektrické motory vodních čerpadel). Bude-li výpadek sítě
(podpětí sítě) trvat delší dobu než přístrojem definovaný čas „T
tuto okolnost (viz následující vyobrazení).
6
off
“ (t
off
), zaregistruje tento přístroj
Page 4
Jakmile dojde k obnovení síťového napájení (jestliže nebude dále síť pod podpětím), začne tento
přístroj provádět znovu omezování zapínacího (rozběhového) proudu.
Rozběhový (zapínací proud) bez použití přístroje „ESB101“
Tento přístroj je vybaven interní ochrannou proti přehřátí. Jakmile tento přístroj zaregistruje příliš
vysokou interní teplotu, dojde v tomto případě k jeho automatickému vypnutí. Tato funkce brání
dlouhodobému přehřátí přístroje a vzniku požáru.
Přístroj „ESB101“ provádí precizní omezení špičkových proudů s tolerancí ± 6 % jmenovité
hodnoty. Pro použití automatických ochranných jističů vedení (pro jejich výkon) není důležitý
špičkový proud, nýbrž proud efektivní. Tento přístroj brání vypínání zvláště velmi rychlých jističů
následkem vysoké teploty. Pro vypnutí jističů je rozhodující elektromagnetický spouštěcí (vypínací)
proud. Tento vypínací proud lze vypočítat podle následující rovnice:
Efektivní proud (Ief) = Špičkový proud (Išš) x 0,707 (přepočítávací koeficient)
Poznámka: Čím vyšší bude efektivní proud, tím rychleji bude docházet k zapnutí (ke spuštění)
k přístroji připojených síťových napájecích zdrojů.

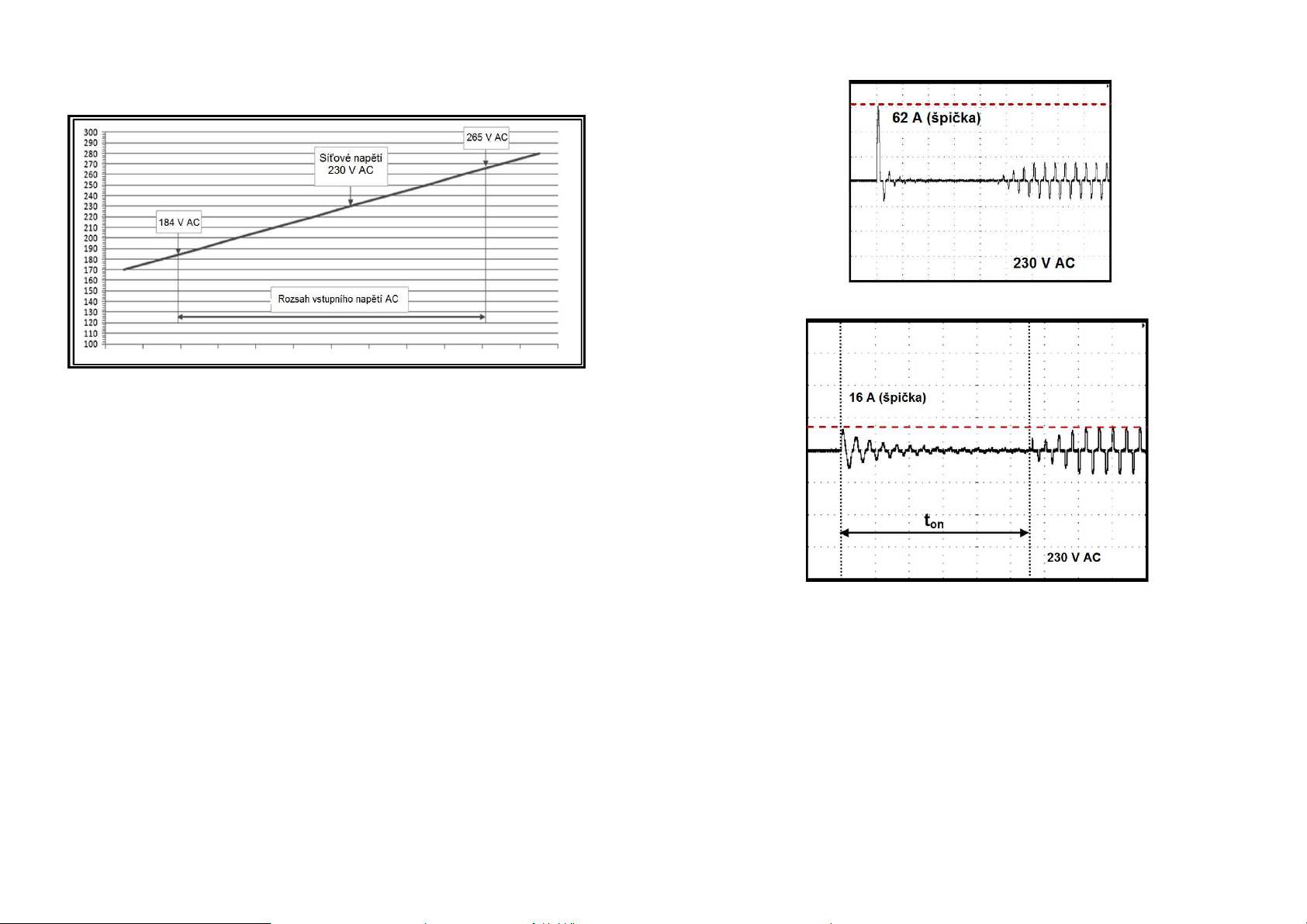

Na následujících dvou vyobrazeních popisujeme chování spínaného síťového napájecího zdroje
„CAMTEC HSE10001.24T“ s jmenovitým výkonem 1008 W.
Rozběhový (zapínací proud) s použitím přístroje „ESB101“
Tato měření znázorňují snížení zapínacího (špičkového) proudu z hodnoty 62 A na hodnotu 16 A.
Elektromagnetický spouštěcí (vypínací) proud automatického ochranného jističe vedení (efektivní
hodnota proudu) je v tomto případě 0,707 x nižší než hodnota špičkového proudu.
Po uplynutí času „ton“ zaručí tento přístroj plynulé spuštění (rozběhnutí) k němu připojeného
síťového napájecího zdroje. Efektivní hodnota proudu, který odebírá síťový napájecí zdroj
„CAMTEC HSE10001.24T“, je při napětí 230 V AC a při maximální hodnotě proudu 9 A nižší než
plné zatížení napájecího zdroje.
7
8
Page 5

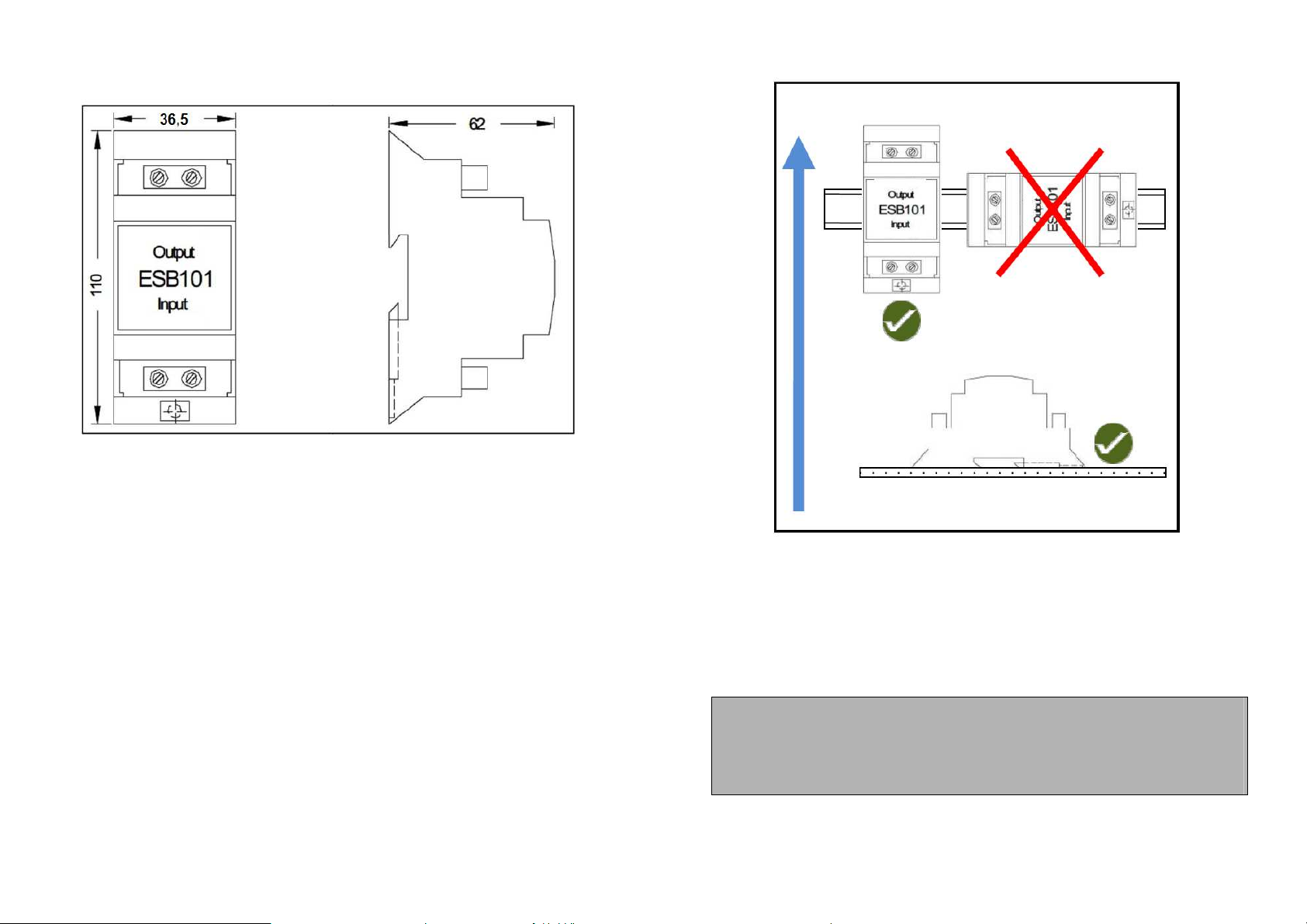

6. Montáž omezovače rozběhového proudu
10
Tento přístroj je určen k montáži do rozváděčů (rozvodných skříní), které jsou vybaveny podle
normy EN 50022 (EN 60715) normovanými symetrickými profily (montážními lištami
s kolejničkami), které jsou od sebe vzdáleny 35 mm.
Kromě toho můžete provést také nástěnnou montáž tohoto přístroje nebo jej můžete umístit do
vhodné krabice nebo skříňky. V tomto případě odstraňte na zadní straně přístroje příchytky k jeho
přichycení k lištám s kolejničkami. K připevnění (k přišroubování) přístroje na stěnu použijte dva
montážní otvory.
K zajištění dostatečného chlazení prouděním okolního vzduchu (viz modrá šipka na výše
uvedeném vyobrazení) proveďte montáž přístroje vždy ve svislém směru.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/03/2014
