Camry CR 7926 User guide

AD 7925

(GB) user manual - 4 (DE) bedienungsanweisung - 11

(FR) mode d'emploi - 17 (ES) manual de uso - 23

(PT) manual de serviço - 28 (LT) naudojimo instrukcija - 34

(LV) lietošanas instrukcija - 40 (EST) kasutusjuhend - 45

(HU) felhasználói kézikönyv - 61 (BS) upute za rad - 56

(RO) Instrucţiunea de deservire - 50 (CZ) návod k obsluze - 95

(RU) инструкция обслуживания - 72 (GR) οδηγίες χρήσεως - 106

(MK) упатство за корисникот - 134 (NL) handleiding - 112

(SL) navodila za uporabo - 90 (FI) manwal ng pagtuturo - 67

(PL) instrukcja obsługi - 153 (IT) istruzioni operative - 78

(HR) upute za uporabu - 84 (SV) instruktionsbok - 123

(DK) brugsanvisning - 100 (UA) інструкція з експлуатації-129

(SR) Корисничко упутство - 118 (SK) Používateľská príručka - 140

(AR) تﺎﻣﯾﻠﻌﺗﻟا لﯾﻟد - 146

(BG) Инструкция за употреба - 160

PICTURE A

O

G

B

9

10

PICTURE B

F

N

E

D

K

J

I

C

M

L

A

PICTURE C

2

AO

1.

N

E

D

PICTURE D

2.

PICTURE E

C

B

I

3.

PICTURE F

3

1. Before using the device, read the operating manual and follow the instructions

contained in it. The manufacturer is not liable for damages caused by using the device

contrary to its intended purpose or improper operation.

2. The device is for home use only. Do not use for other purposes that are not for its

intended purpose.

3. The device should only be connected to an AC outlet with a grounded 220 240V ~

50Hz. To increase operational safety, multiple electrical devices should not be

connected to one current circuit at the same time.

4. Use extreme caution when using the device when children are nearby. Do not allow

children to play with the device, do not allow children or people unfamiliar with the

device to use it.

5. WARNING: This equipment may be used by children over 8 years of age and people

with limited physical, sensory or mental ability, or people who have no experience or

knowledge of the equipment, if this is done under the supervision of a person

responsible for their safety or have been granted them information on the safe use of

the device and are aware of the dangers of using it. Children should not play with the

equipment. Cleaning and maintenance of the device should not be performed by

children, unless they are over 8 years old and these activities are carried out under

supervision.

6. Always disconnect the power plug by holding the socket with your hand after use. DO

NOT pull on the power cord.

7. Do not immerse the cable, plug and the whole device in water or any other liquid. Do

not expose the device to atmospheric conditions (rain, sun, etc.) or use in conditions of

high humidity (bathrooms, damp mobile homes).

8. Periodically check the condition of the power cord. If the power cord is damaged, it

should be replaced by a specialist repair shop to avoid danger.

9. Do not use the appliance with a damaged power cord or if it has been dropped or

damaged in any other way or if it is not working properly. Do not repair the device

yourself, as there is a risk of electric shock. Take the damaged device to an appropriate

service center for checking or repair. All repairs may only be carried out by authorized

service points. Incorrectly performed repairs can cause serious danger for the user.

10. Place the device on a cool, stable surface, away from hot kitchen appliances such

as: electric stove, gas burner, etc.

11. Make sure that nothing is blocking the air inlet and outlet of the device

12. Use the device only on a level surface to prevent the condensation from spilling out

13. To provide additional protection, it is advisable to install a residual current device

(RCD) in the electric circuit with a rated residual current not exceeding 30mA. Ask an

4

electrician for this.

14. Clean the air filter regularly. The frequency of cleaning depends on the cleanliness of the

air.

15. After turning off the machine, wait at least 5 minutes before turning it back on.

16. Do not use the device in sunny places. When the device overheats, the overheat

protection will switch on the device.

17. To ensure effective cooling, a distance of at least 60 cm should be kept between the side

walls of the device and the wall or furniture or curtains.

18. Due to the limited performance of the device, if the difference between the target

temperature and the ambient temperature is too great, the target temperature may not be

reached.

19. To reduce the risk of fire, electric shock or injury when using the air conditioner, observe

the following basic precautions:

a) Connect to a grounded outlet with 3 pins.

b) Do not remove the grounding prong.

c) Do not use the adapter.

d) Do not use an extension cord.

e) Disconnect the air conditioner before servicing.

f) Use two or more people to move and install the air conditioner.

20. Do not use agents accelerating the defrosting or cleaning process other than those

recommended by the manufacturer.

21. The device should be stored in a room without constantly operating sources of ignition,

for example: open fire, gas appliances or electric heaters.

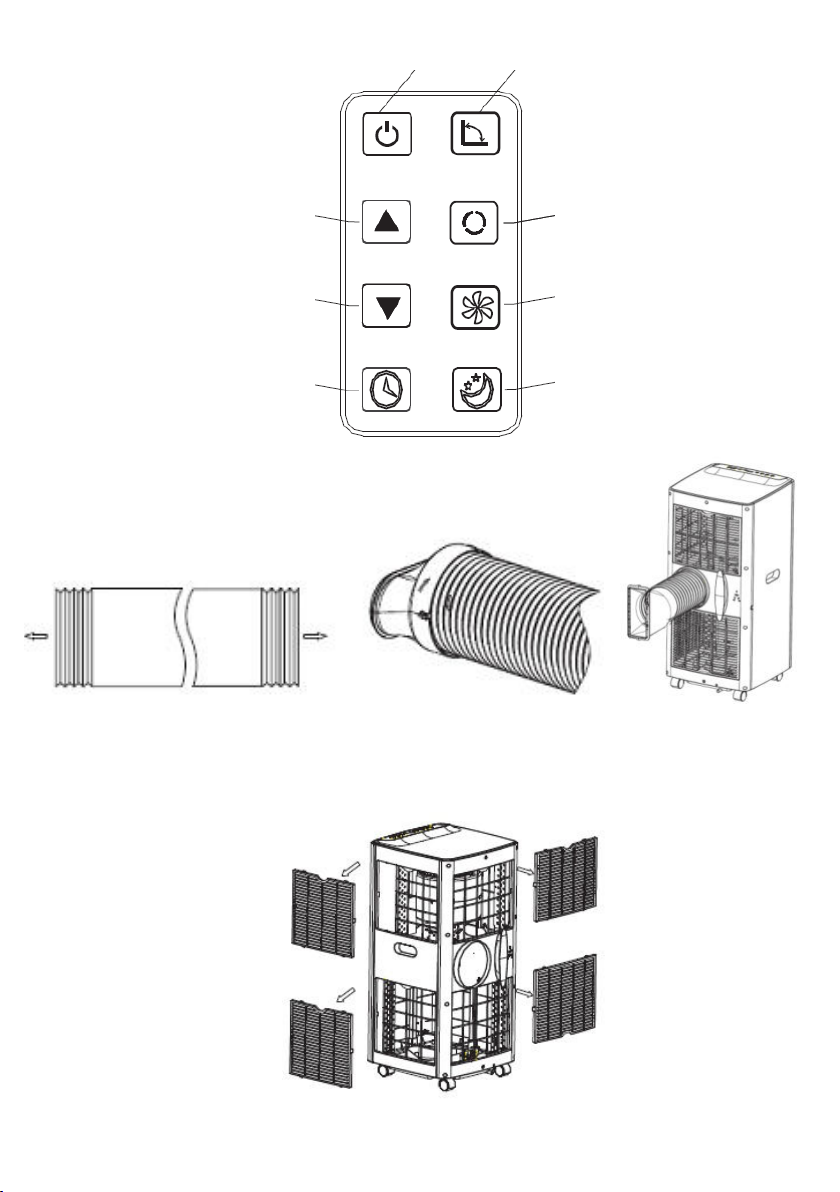

BEFORE FIRST USE – (picture E)

Connect the connectors to the air exhaust duct as follows:

1. Extend the air exhaust duct (9) by drawing out the two ends of the duct.

2. Screw the air exhaust duct (9) into the connector of air exhaust duct (10).

3. Connect the air exhaust duct (9) to the device directly.

REMARKS:

1. Keep the unit at least 1 meter away from TV or radios to avoid electromagnetic interference.

2. Do not expose the unit under direct sun light to avoid surface color fading.

3. Do not tilt the unit for more than 35°or upside-down while transporting. If the device has been turned over during transport, put

it down correctly and wait 2-4 hours before starting it.

4. Place the unit on a flat surface with less than 5°inclination.

5. The unit operates more efficiently in certain room locations, select the best location:

- Beside a window, a door or a French window.

- Keep the required distance from the return air outlet to the wall or other obstacles at least 60 cm.

- Extend the air hose to ensure that other end of the air hose has clearance between the window door, or French window, or wall hole.

- Air outlet or intake cannot be blocked by protective grid or any obstacle.

To extend the life of the unit, drain the condensed water from the down drain holes (8) before putting the unit into storage at the end of the

5

season.

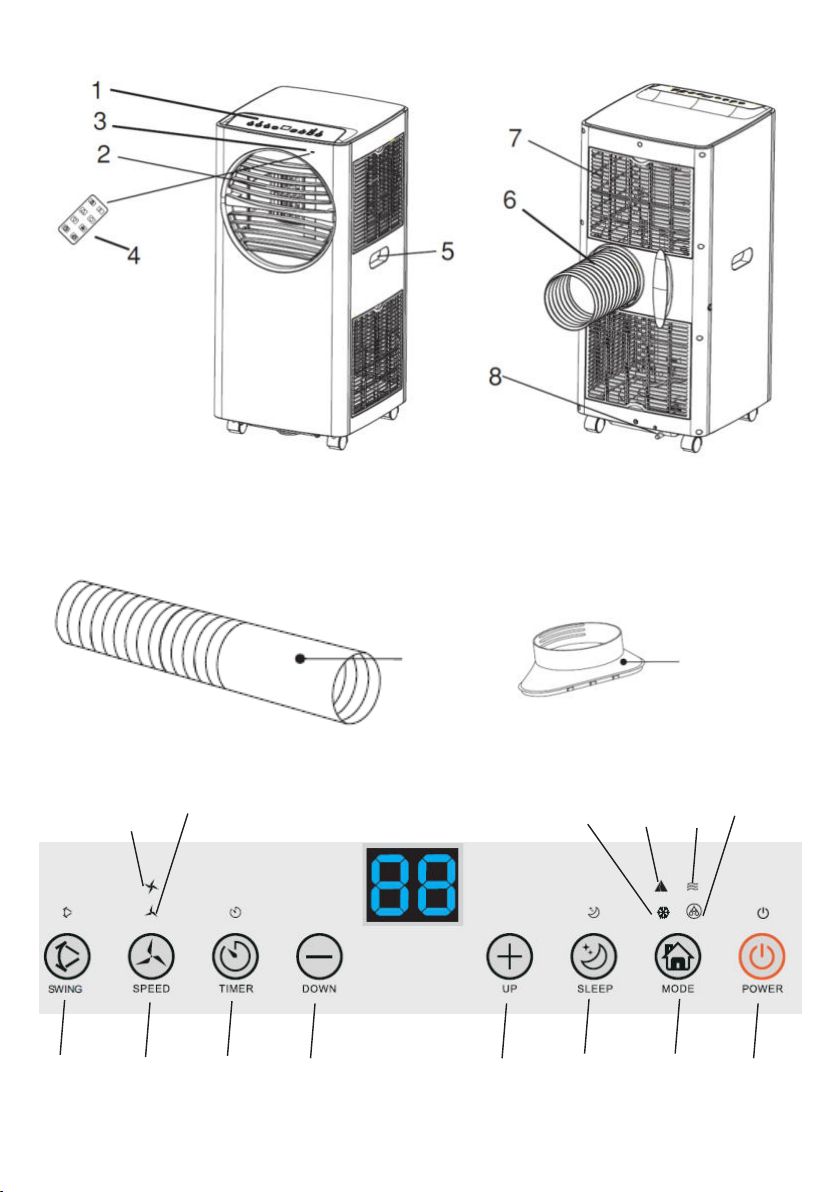

DEVICE DESCRIPTION (pictures A and B)

1. Control panel 2. Cold air outlet

3. Signal receptor 4. Remote controller

5. Transport handle 6. Exhaust duct

7. Evaporator inlet 8. Down cooler Drain hole

9. Air exhaust duct 10. Window exhaust adapter

CONTROL PANEL (picture C)

A. Power button ON/OFF B. Fan speed button

C. Mode button D. Timer / Temperature up button

E. Timer / Temperature down button F. Low speed lamp

G. High speed lamp I. Sleep button and child lock

J. Automatic mode K. Cool mode

L. Dry mode M. Fan mode

N. Timer button O. Oscillation button

REMOTE CONTROLLER – picture D

The remote controller transmits signals to the system.

Button "A" - the appliance will be started when it is energized or will be stopped when it is in operation, if you press this button.

Button "B" - press it to select fan speed in sequence.

Button "C" - press it to select operation mode: “J”, "K", "L" or "M".

Button "D" / "E" - press to adjust the room temperature and the timer.

Button "I" - press to set or cancel sleep mode.

Button "N" - press to set the time of automatic off and automatic on.

Button "O" - press to set or cancel louvers swing mode.

OPERATION OF THE CONTROL PANEL

AUTOMATIC / COOL / DRY / FAN

1. Turn on the device.

a) Connect the device.

b) Press the "A" button, then the device beeps once and turn on.

c) LED diode displays room temperature and starts working in automatic mode.

2.Choose the operating mode

Press the "C" button to select the desired mode of operation by sequence:

Automatic mode "J" -> Cooling mode "K" -> Drying mode "L" -> Fan mode "M”

3. Adjust temperature

The temperature can be set within a range 15°-31°C. Press “D” or “E” button to increase or decrease the temperature by 1°C by pressing

6

once. The device LED panel shows the target temperature for 5 seconds and then displays the room temperature.

4. Adjust fan speed

Press the button "B" to select a desired fan speed shows by sequence:

Low speed "F" -> High speed G

5. Power

When you press the "A" button again, the device will sound "di" and stop working.

6. Press this button "I" to enter the sleep mode of device.

7. Press this button "N" to set a timed shutdown.

Press this button "O" to set air swing oscillation in left-right directions.

Each mode working principle:

AUTO "J" mode:

Once the "J", operation is selected, the indoor temperature sensor operates automatically and it selects one of below operation modes:

- When the room temperature ≥24 ℃ the unit will automatically select cool mode "K" mode.

or

- When the room temperature ＜24 ℃, the unit will automatically select high fan speed mode "M..".

Dry "L" mode:

1. The up centrifugal fan will run at low speed, and the speed can't be adjusted.

2. The compressor will stop after running 8 minutes, then run again after 6 minutes.

3. The device adopts constant temperature dehumidifying mode, and the adjustment of temperature is no effective.

COOL "K" mode:

1. When the room temperature is higher than set temperature on control panel, the compressor starts to run.

2. When the room temperature is lower than set temperature on control panel, the compressor stop and upper fan operates at original set

speed.

Fan "M" mode.

1. The up centrifugal fan runs at set speed, and the compressor does not run.

2. The adjustment of temperature is no effective.

Timer operation "N":

1. Press “N” button to set Automatic Off time while the unit is running.

2. Press “N” button to set Automatic On time while the unit is ready.

3. The time can be adjusted within a range of 1 hour to 24 hours by pressing the button "D"（+）or "E"（-.

Sleep mode "I" operation:

1. The sleep mode operations when the unit is under cooling "K" mode.2. Press the button "I" in cool mode "K" , then the unit will work

7

under sleep mode and the fan will turn to low speed automatically. The set temperature will increase by 1 ℃ after one hour, and increase

2℃ after two hours. After six hours the unit will stop running.

Child Lock operation:

1. Press the button and hold “I” in cool mode “K” for 3 seconds to enter the child lock state. On screen will be shown “LC” after

active this function.

2. Again press the button and hold “I” in cool mode “K” for 3 seconds to exist the child lock state. On screen will be shown present

room temperature after deactivate child lock function.

Swing "O" mode operation:

When the device is on, press button "O" , the vertical louver will on or off. When it is on, the louver can swing the left and the right sides.

Press the button "O" again, the louver will stop swinging.

Notice:

The main control board has memory function, when the device is ready to run but in stop status, the main control board can memorize the

initialization of working mode. When you turn on the unit, it will work as the same enactment of working-mode as last time, no need to reset

the working mode again.

REMOTE CONTROLLER

1. Slide the back cover to open and take off the isolating film on the batteries.

2. Put the batteries inside the slot, must be corresponding to the signs of "+" and "-" on the remote control.

3. For long time no use, take out the batteries.

4. To prevent environmental pollution, take out the used batteries and dispose safety and appropriately.

To operate the device, aim the remote controller (4) at the signal receptor (3). The remote controller will operate the device at distance 5

meters when pointing at signal receptor of the device.

PROTECTIVE DEVICES

The protective device may trip and stop the appliance in the cases listed below:

1. at cooling mode: indoor air temperature is over 43°C (109°F)

2. at cooling mode: room temperature is below 15°C (59°F)

3. at dehumidifying mode: room temperature is below 15°C (59°F).

If the device runs in cooling “K” or dry “L” mode with door or window opened for a long time when relative humidity is above 80%, dew may

drip down from the outlet.

The protective device will work in the following cases:

1. Restarting the device immediately after stopping work or changing the selected mode while working, you must wait 3 minutes.

2. If the plug has been removed, after restarting the device will return to the original mode, TIMER ON and TIMER OFF - must be set again.

REMARK: there is condensing water recycling hidden within this unit. The condensing water is partly kept recycling between the condenser

and the water plate. When the water level rises to the upper level, the float switch and water full indicator (E4) lights on to remind draining

water. Please cut off the power supply, move the appliance to a suitable place, remove the drain plug, drain water completely. After the

8

drain, re-install the plug, or the appliance may leak and make your room wet.

If the appliance is placed in a position admitting drain water, you also can connect the drain hole to the drain port to drain the water. Drain

pipe is added to kit, with inner diameter 9mm , outer diameter 12mm, material: PVC.

Troubleshooting

1) Trouble: Do not work.

Analysis:

a) maybe the protector trip or fuse is blown, please wait for 3 minutes and start again, protector device may be preventing device from

working.

c) maybe batteries in the remote controller are exhausted.

d) maybe the plug is not properly plugged in.

2) Trouble: works for a short time only

Analysis:

a) if the set temperature is close to room temperature, you can lower the set temperature.

b) maybe air outlet is blocked by obstacle. Take the obstacle away.

3) Trouble: Works but not cools

Analysis:

a) maybe door or window are open.

b) maybe in close distance there is another appliance heat-working like heater or lamp, etc.

c) the air filter is dirty, please clean it.

d) air outlet or intake is blocked.

f) set temperature is too high.

4) Trouble: Water leak during moving.

Analysis:

a) drain the condensate before moving.

b) to avoid water leakage, please locate the device on flat ground.

5) Trouble: Do not work and water full indicator "E4"

Analysis:

a) pull out rubber plug to drain water.

b) if it is often in this state, please contact qualified service technical.

Troubleshooting

6) Trouble: Device fails to start up.

Analysis:

a) maybe not plugged. So, plug in it.

b) maybe plug or socket damages. Replace by service provider.

c) maybe fuse broken. Replace the fuse by service provider (specification: 3,15A/250VAC).

7) Trouble: Device automatically stops.

Analysis:

a) timing shut down or set temperature reached. Restart it or wait for auto-switch.

8) Trouble: no cold air under COOL "K" mode.

Analysis:

a) room temperature is lower than set temperature. It is a normal phenomenon, the machine will auto-switch while the room temperature is

higher than the set temperature.

b) Device enters into anti-frost protection. The device will auto switch after anti-frost protection is over.

9

9) Trouble: LED displays failure code "E2"

Analysis:

a) room temperature sensor fails or damages. Replace the room temperature sensor by service provider.

10) Trouble: LED displays failure code "E3"

Analysis:

a) the evaporator oil pipe sensor fails or damaged. Replace the evaporator coil pipe sensor by service provider.

11) Trouble: LED displays failure code "E4"

Analysis:

a) water-full warning. Drain out the water.

CLEANING AND MAINTENANCE

Device maintenance

1. Turn off the device first before disconnecting from power supply.

2. Wipe with a soft and dry cloth. Use lukewarm water below 40C to clean if the appliance is very dirty.

3. Never use volatile substance such as gasoline or polishing powder to clean the device.

Air filter maintenance

It is necessary to clean the air filter every 2 weeks if the device operates in an extremely dusty environment. Clean as follows:

1. Stop the device first, push up the air filter (Picture F).

2. Clean and reinstall the air filter.

3. If the dirt is conspicuous, wash it with a solution of detergent in lukewarm water. After cleaning dry it in a shaded and cool place, then

reinstall it.

Maintenance after using

1.If the device is not going to be used for a long time, remove the rubber plug from the drain hole (8) to drain the water.

2. Keep the appliance running with fan only for a half day during a sunny day to dry the appliance inside and prevent from going moldy.

3. Stop the device and pull out the power cord plug, then take out the batteries of remote controller and store device properly.

4. Clean the air filter and reinstall it.

5. Remove the air hoses and store them properly, and cover the hole tightly.

TECHNICAL DATA:

Cooling capacity at BTU: 12.000 BTU / hour

Cooling capacity in watts: 3500 W

Energy consumption (cooling) W: 1300 W

Volume: <= 65dB

Air flow: 450 m3 / hour

Energy class: A

Timer: 24 hours

R290 coolant weight: max. 210 grams

Capacity of drying function: 28 liters / day

Please transfer cardboard packaging to waste paper. Pour the polyethylene bags (PE) into the plastic container

Worn device should be returned to the appropriate point storage because it is dangerous in the device

ingredients may pose a threat to the environment. The electrical device should be handed over to limit

its reuse and use. If in the device there are batteries you have to take out and give to the point stored separately.

Caution, risk of fire.

Do NOT pierce or burn.

Be aware that the refrigerant may not contain an odour.

The maximum refrigerant charge amount: 210g.

10

WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE

ZUKUNFT AUFBEWAHREN

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie

die darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch

nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes

verursacht werden.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere

Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen

werden. Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte

gleichzeitig an einen Stromkreis angeschlossen werden.

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern oder

Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit

eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen

ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht

einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden Informationen

über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der Gefahren bei der

Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät spielen. Die

Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt werden, die älter

als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.

6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit

der Hand festhalten. NICHT am Netzkabel ziehen.

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder

andere Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus

(Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit

(Badezimmer, feuchte Mobilheime).

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel

beschädigt ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu

vermeiden.

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es fallen

gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig funktioniert.

Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags besteht.

Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem geeigneten

Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen durchgeführt

werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren für den

Benutzer entstehen.

11

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

Küchengeräten wie Elektroherd, Gasbrenner usw..

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser

austreten kann

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis einen

Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30

mA zu installieren. Bitten Sie einen Elektriker darum.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der

Luftreinheit ab.

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es

wieder einschalten.

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt, schaltet

der Überhitzungsschutz das Gerät ein.

17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 60 cm

zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder Vorhängen

eingehalten werden.

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur

möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und der

Umgebungstemperatur zu groß ist.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr von

Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage zu

verringern:

a) An eine geerdete Steckdose mit 3 Stiften anschließen.

b) Entfernen Sie nicht den Erdungsstift.

c) Verwenden Sie den Adapter nicht.

d) Verwenden Sie kein Verlängerungskabel.

e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz.

f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu

installieren.

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess

beschleunigen, als die vom Hersteller empfohlenen.

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert

werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

VOR DEM ERSTEN GEBRAUCH - (Bild E)

Schließen Sie die Anschlüsse wie folgt an den Luftauslasskanal an:

1. Ziehen Sie den Luftauslasskanal (9) heraus, indem Sie die beiden Enden des Kanals herausziehen.

2. Schrauben Sie den Luftauslasskanal (9) in den Anschluss des Luftauslasskanals (10).

3. Den Luftauslasskanal (9) direkt an das Gerät anschließen.

BEMERKUNGEN:

1. Halten Sie das Gerät mindestens 1 Meter von Fernsehgeräten oder Radios entfernt, um elektromagnetische Störungen zu vermeiden.

2. Setzen Sie das Gerät nicht direktem Sonnenlicht aus, um ein Ausbleichen der Oberflächenfarbe zu vermeiden.

3. Kippen Sie das Gerät während des Transports nicht mehr als 35 ° oder auf den Kopf. Wenn das Gerät während des Transports

12

umgedreht wurde, legen Sie es richtig ab und warten Sie 2-4 Stunden, bevor Sie es starten.

4. Stellen Sie das Gerät auf eine ebene Fläche mit einer Neigung von weniger als 5 °.

5. Das Gerät arbeitet an bestimmten Standorten effizienter. Wählen Sie den besten Standort aus:

- Neben einem Fenster, einer Tür oder einem französischen Fenster.

- Halten Sie den erforderlichen Abstand vom Rückluftauslass zur Wand oder zu anderen Hindernissen mindestens 60 cm ein.

- Ziehen Sie den Luftschlauch heraus, um sicherzustellen, dass am anderen Ende des Luftschlauchs ein Abstand zwischen der Fenstertür,

dem französischen Fenster oder dem Wandloch vorhanden ist.

- Der Luftauslass oder -einlass kann nicht durch ein Schutzgitter oder ein Hindernis blockiert werden.

Um die Lebensdauer des Geräts zu verlängern, lassen Sie das Kondenswasser aus den Abflusslöchern (8) ab, bevor Sie das Gerät am

Ende der Saison einlagern.

GERÄTEBESCHREIBUNG: LOKALE KLIMAANLAGE (Bilder A und B)

1. Bedienfeld

2. Kaltluftaustritt

3. Signalrezeptor

4. Fernbedienung

5. Transportgriff

6. Abluftkanal

7. Verdampfereinlass

8. Kühler ablassen

9. Luftauslasskanal

10. Fensterauspuffadapter

BEDIENFELD (Bild C)

A. Ein- / Ausschalter

B. Lüftergeschwindigkeitstaste

C. Modustaste

D. Timer / Temperatur-Auf-Taste

E. Timer / Temperatur-Down-Taste

F. Lampe mit niedriger Geschwindigkeit

G. Hochgeschwindigkeitslampe

I. Schlafknopf und Kindersicherung

J. Automatikmodus

K. Kühlmodus

L. Trockenmodus

M. Lüftermodus

N. Timer-Taste

O. Oszillationsknopf

FERNBEDIENUNG - Bild D.

Die Fernbedienung sendet Signale an das System.

Taste "A" - Das Gerät wird gestartet, wenn es eingeschaltet ist, oder gestoppt, wenn es in Betrieb ist, wenn Sie diese Taste drücken.

Taste "B" - Drücken Sie diese Taste, um die Lüftergeschwindigkeit nacheinander auszuwählen.

Taste "C" - Drücken Sie diese Taste, um den Betriebsmodus auszuwählen: "J", "K", "L" oder "M".

Taste "D" / "E" - Drücken Sie diese Taste, um die Raumtemperatur und den Timer einzustellen.

Taste "I" - drücken, um den Schlafmodus einzustellen oder abzubrechen.

Taste "N" - Drücken Sie diese Taste, um die Zeit für das automatische Ausschalten und das automatische Einschalten einzustellen.

Taste "O" - drücken, um den Lamellenschwingmodus einzustellen oder abzubrechen.

BETRIEB DES BEDIENFELDES

AUTOMATISCH / KÜHL / TROCKEN / LÜFTER

1. Schalten Sie das Gerät ein.

a) Schließen Sie das Gerät an.

b) Drücken Sie die Taste "A", dann piept das Gerät einmal und schaltet sich ein.

c) Die LED-Diode zeigt die Raumtemperatur an und beginnt im automatischen Modus zu arbeiten.

2.Wählen Sie die Betriebsart

Drücken Sie die Taste "C", um die gewünschte Betriebsart nach Reihenfolge auszuwählen:

Automatikmodus "J" -> Kühlmodus "K" -> Trocknungsmodus "L" -> Lüftermodus "M.”

3. Temperatur einstellen

Die Temperatur kann in einem Bereich von 15 bis 31 ° C eingestellt werden. Drücken Sie die Taste „D“ oder „E“, um die Temperatur durch

einmaliges Drücken um 1 ° C zu erhöhen oder zu verringern. Das LED-Feld des Geräts zeigt 5 Sekunden lang die Zieltemperatur und dann

13

die Raumtemperatur an.

4. Passen Sie die Lüftergeschwindigkeit an

Drücken Sie die Taste "B", um die gewünschte Lüftergeschwindigkeit nach Reihenfolge auszuwählen:

Niedrige Geschwindigkeit "F" -> Hohe Geschwindigkeit G.

5. Macht

Wenn Sie die Taste "A" erneut drücken, ertönt das Gerät "di" und funktioniert nicht mehr.

6. Drücken Sie diese Taste "I", um den Ruhemodus des Geräts aufzurufen.

7. Drücken Sie diese Taste "N", um eine zeitgesteuerte Abschaltung einzustellen.

Drücken Sie diese Taste "O", um die Luftschwingung in Links-Rechts-Richtung einzustellen.

Funktionsweise jedes Modus:

AUTO "J" -Modus:

Sobald der Betrieb "J" ausgewählt ist, arbeitet der Innentemperatursensor automatisch und wählt einen der folgenden Betriebsmodi aus:

- Wenn die Raumtemperatur ≥ 24 ° C ist, wählt das Gerät automatisch den Kühlmodus "K".

oder

- Bei Raumtemperatur ＜ 24 select wählt das Gerät automatisch den Modus für hohe Lüftergeschwindigkeit "M. ..".

Trockener "L" -Modus:

1. Der Radialventilator läuft mit niedriger Drehzahl und die Drehzahl kann nicht eingestellt werden.

2. Der Kompressor stoppt nach 8 Minuten und nach 6 Minuten wieder.

3. Das Gerät verwendet den Entfeuchtungsmodus mit konstanter Temperatur, und die Einstellung der Temperatur ist nicht effektiv.

COOL "K" -Modus:

1. Wenn die Raumtemperatur höher als die am Bedienfeld eingestellte Temperatur ist, beginnt der Kompressor zu laufen.

2. Wenn die Raumtemperatur unter der am Bedienfeld eingestellten Temperatur liegt, arbeiten der Kompressorstopp und der obere Lüfter

mit der ursprünglich eingestellten Drehzahl.

Lüfter "M." -Modus.

1. Der Radialventilator läuft mit eingestellter Drehzahl und der Kompressor läuft nicht.

2. Die Einstellung der Temperatur ist nicht wirksam.

Timer-Betrieb "N":

1. Drücken Sie die Taste „N“, um die automatische Ausschaltzeit einzustellen, während das Gerät läuft.

2. Drücken Sie die Taste „N“, um die automatische Einschaltzeit einzustellen, während das Gerät bereit ist.

3. Die Zeit kann in einem Bereich von 1 Stunde bis 24 Stunden durch Drücken der Taste "D" （+） oder "E" （- eingestellt werden.

Schlafmodus "I" -Betrieb:

1. Der Ruhemodus funktioniert, wenn sich das Gerät im Kühlmodus "K" befindet.

2. Drücken Sie die Taste "I" im Kühlmodus "K", dann arbeitet das Gerät im Ruhemodus und der Lüfter dreht sich automatisch auf niedrige

Drehzahl. Die eingestellte Temperatur steigt nach einer Stunde um 1 ° C und nach zwei Stunden um 2 ° C. Nach sechs Stunden hört das

Gerät auf zu laufen.

Kindersicherung:

1. Drücken Sie die Taste und halten Sie „I“ im Kühlmodus „K“ 3 Sekunden lang gedrückt, um in den Kindersicherungsstatus zu gelangen.

Auf dem Bildschirm wird "LC" angezeigt, nachdem diese Funktion aktiviert wurde.

2. Drücken Sie erneut die Taste und halten Sie "I" im Kühlmodus "K" 3 Sekunden lang gedrückt, um den Kindersicherungsstatus zu

erhalten. Auf dem Bildschirm wird die aktuelle Raumtemperatur angezeigt, nachdem die Kindersicherung deaktiviert wurde.

Swing "O" -Modusbetrieb:

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste "O". Die vertikale Luftklappe wird ein- oder ausgeschaltet. Wenn es eingeschaltet

ist, kann die Luftklappe die linke und die rechte Seite schwingen. Drücken Sie die Taste "O" erneut, die Luftklappe hört auf zu schwingen.

Beachten:

Die Hauptsteuerkarte verfügt über eine Speicherfunktion. Wenn das Gerät betriebsbereit ist, sich jedoch im Stoppstatus befindet, kann sich

die Hauptsteuerkarte die Initialisierung des Arbeitsmodus merken. Wenn Sie das Gerät einschalten, funktioniert es genauso wie beim

letzten Mal, ohne dass der Arbeitsmodus erneut zurückgesetzt werden muss.

FERNBEDIENUNG

1. Schieben Sie die hintere Abdeckung zum Öffnen und entfernen Sie den Isolierfilm von den Batterien.

14

2. Legen Sie die Batterien in den Steckplatz ein und müssen den Zeichen "+" und "-" auf der Fernbedienung entsprechen.

3. Nehmen Sie die Batterien für längere Zeit nicht heraus.

4. Um Umweltverschmutzung zu vermeiden, nehmen Sie die gebrauchten Batterien heraus und entsorgen Sie sie sicher und

ordnungsgemäß.

Richten Sie zum Bedienen des Geräts die Fernbedienung (4) auf den Signalempfänger (3). Die Fernbedienung bedient das Gerät in einer

Entfernung von 5 Metern, wenn sie auf den Signalempfänger des Geräts zeigt.

SCHUTZGERÄTE

Die Schutzeinrichtung kann in den unten aufgeführten Fällen auslösen und das Gerät anhalten:

1. im Kühlmodus: Die Raumlufttemperatur liegt über 43 ° C (109 ° F)

2. im Kühlmodus: Raumtemperatur liegt unter 15 ° C (59 ° F)

3. im Entfeuchtungsmodus: Die Raumtemperatur liegt unter 15 ° C (59 ° F).

Wenn das Gerät bei geöffneter Tür oder geöffnetem Fenster für längere Zeit im Kühl- „K“ - oder Trockenmodus „L“ läuft und die relative

Luftfeuchtigkeit über 80% liegt, kann Tau aus der Steckdose tropfen.

Die Schutzeinrichtung funktioniert in folgenden Fällen:

1. Starten Sie das Gerät sofort nach Beendigung der Arbeit neu oder ändern Sie den ausgewählten Modus während der Arbeit. Sie müssen

3 Minuten warten.

2. Wenn der Stecker entfernt wurde, kehrt das Gerät nach dem Neustart in den ursprünglichen Modus zurück. TIMER EIN und TIMER AUS

- müssen erneut eingestellt werden.

BEMERKUNG: In diesem Gerät ist Kondenswasserrecycling verborgen. Das Kondenswasser wird teilweise zwischen dem Kondensator

und der Wasserplatte recycelt. Wenn der Wasserstand auf den oberen Stand ansteigt, leuchten der Schwimmerschalter und die

Wasserfüllanzeige (E4) auf, um an das abfließende Wasser zu erinnern. Bitte unterbrechen Sie die Stromversorgung, stellen Sie das Gerät

an einen geeigneten Ort, entfernen Sie die Ablassschraube und lassen Sie das Wasser vollständig ab. Installieren Sie nach dem Ablassen

den Stecker wieder, da sonst das Gerät auslaufen und Ihr Zimmer nass werden kann.

Wenn sich das Gerät in einer Position befindet, in der Abwasser abfließen kann, können Sie das Abflussloch auch an die Ablassöffnung

anschließen, um das Wasser abzulassen. Abflussrohr wird dem Bausatz hinzugefügt, mit Innendurchmesser 9 mm, Außendurchmesser 12

mm, Material: PVC.

Fehlerbehebung

1) Problem: Nicht arbeiten.

Analyse:

a) Möglicherweise ist die Schutzauslösung oder Sicherung durchgebrannt. Warten Sie 3 Minuten und starten Sie erneut. Das Schutzgerät

verhindert möglicherweise, dass das Gerät funktioniert.

c) Möglicherweise sind die Batterien in der Fernbedienung leer.

d) Möglicherweise ist der Stecker nicht richtig eingesteckt.

2) Problem: Funktioniert nur für kurze Zeit

Analyse:

a) Wenn die eingestellte Temperatur nahe an der Raumtemperatur liegt, können Sie die eingestellte Temperatur senken.

b) Möglicherweise ist der Luftauslass durch ein Hindernis blockiert. Nimm das Hindernis weg.

3) Problem: Funktioniert, kühlt aber nicht

Analyse:

a) Vielleicht sind Tür oder Fenster offen.

b) Möglicherweise befindet sich in unmittelbarer Nähe ein anderes Gerät, das wie ein Heizgerät oder eine Lampe usw. wärmebehandelt

wird.

c) Der Luftfilter ist verschmutzt. Bitte reinigen Się ihn.

d) Luftauslass oder Einlass blockiert.

f) Die eingestellte Temperatur ist zu hoch.

4) Problem: Wasserleck während der Bewegung.

Analyse:

a) Lassen Sie das Kondensat ab, bevor Sie sich bewegen.

b) Um ein Austreten von Wasser zu vermeiden, stellen Sie das Gerät bitte auf ebenen Boden.

5) Problem: Nicht arbeiten und Vollwasseranzeige "E4"

Analyse:

a) Ziehen Sie den Gummistopfen heraus, um das Wasser abzulassen.

b) Wenn es sich häufig in diesem Zustand befindet, wenden Sie sich bitte an einen qualifizierten Servicetechniker.

6) Problem: Gerät startet nicht.

Analyse:

a) möglicherweise nicht eingesteckt. Also, steck es ein.

b) möglicherweise Schäden an Steckern oder Steckdosen. Durch Dienstanbieter ersetzen.

c) möglicherweise Sicherung defekt. Ersetzen Sie die Sicherung durch den Dienstanbieter (Spezifikation: 3,15 A / 250 VAC).

15

7) Problem: Gerät stoppt automatisch.

Analyse:

a) Timing abschalten oder eingestellte Temperatur erreicht. Starten Sie es neu oder warten Sie auf die automatische Umschaltung.

8) Problem: Keine kalte Luft im COOL "K" -Modus.

Analyse:

a) Raumtemperatur ist niedriger als eingestellte Temperatur. Es ist ein normales Phänomen, dass die Maschine automatisch umschaltet,

während die Raumtemperatur höher als die eingestellte Temperatur ist.

b) Gerät tritt in Frostschutz ein. Das Gerät schaltet automatisch um, nachdem der Frostschutz beendet ist.

9) Problem: LED zeigt Fehlercode "E2" an

Analyse:

a) Raumtemperatursensor fällt aus oder beschädigt. Ersetzen Sie den Raumtemperatursensor durch den Dienstanbieter.

10) Problem: LED zeigt Fehlercode "E3" an

Analyse:

a) Der Verdampferölleitungssensor fällt aus oder ist beschädigt. Ersetzen Sie den Verdampferwendelrohrsensor durch den Dienstanbieter.

11) Problem: LED zeigt Fehlercode "E4" an

Analyse:

a) Warnung vor vollem Wasser. Lassen Sie das Wasser ab.

REINIGUNG UND INSTANDHALTUNG

Gerätewartung

1. Schalten Sie das Gerät zuerst aus, bevor Sie die Stromversorgung trennen.

2. Mit einem weichen und trockenen Tuch abwischen. Verwenden Sie zum Reinigen lauwarmes Wasser unter 40 ° C, wenn das Gerät stark

verschmutzt ist.

3. Verwenden Sie zum Reinigen des Geräts niemals flüchtige Substanzen wie Benzin oder Polierpulver.

Wartung des Luftfilters

Der Luftfilter muss alle 2 Wochen gereinigt werden, wenn das Gerät in einer extrem staubigen Umgebung betrieben wird. Reinigen Sie wie

folgt:

1. Stoppen Sie zuerst das Gerät und drücken Sie den Luftfilter nach oben (Bild F).

2. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

3. Wenn der Schmutz auffällt, waschen Sie ihn mit einer Reinigungslösung in lauwarmem Wasser. Trocknen Sie es nach der Reinigung an

einem schattigen und kühlen Ort und installieren Sie es erneut.

Wartung nach Gebrauch

1.Wenn das Gerät längere Zeit nicht benutzt wird, entfernen Sie den Gummistopfen aus dem Abflussloch (8), um das Wasser abzulassen.

2. Lassen Sie das Gerät an einem sonnigen Tag nur einen halben Tag mit Lüfter laufen, um das Gerät im Inneren zu trocknen und

Schimmelbildung zu vermeiden.

3. Stoppen Sie das Gerät und ziehen Sie den Netzstecker, ziehen Sie die Batterien der Fernbedienung heraus und lagern Sie das Gerät

ordnungsgemäß.

4. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

5. Entfernen Sie die Luftschläuche, lagern Sie sie ordnungsgemäß und decken Sie das Loch fest ab.

TECHNISCHE DATEN:

Kühlleistung bei BTU: 12.000 BTU / Stunde

Kühlleistung in Watt: 3500 W.

Energieverbrauch (Kühlung) B: 1300 W.

Lautstärke: <= 65 dB

Luftstrom: 450 m3 / Stunde

Energieklasse: A.

Timer: 24 Stunden

R290 Kühlmittelgewicht: max. 210 Gramm

Trocknungskapazität: 28 Liter / Tag

Vorsicht, Brandgefahr.

NICHT durchstechen oder verbrennen.

Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält.

Die maximale Kältemittelfüllmenge: 210g.

Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum

Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das

Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese

rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!!

16

FRANÇAIS

CONDITIONS GENERALES DE SECURITE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES À LIRE ATTENTIVEMENT ET À

CONSERVER POUR L'AVENIR

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il contient.

Le fabricant n'est pas responsable des dommages résultant de l'utilisation contraire de

l'appareil ou de son utilisation incorrecte.

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que celles

prévues.

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V ~

50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs appareils

électriques ne doivent pas être connectés à un circuit de courant en même temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se

trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les

enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans et

des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou des

personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela est fait

sous la supervision d'une personne responsable. pour leur sécurité ou leur ont été donnés

des informations sur l'utilisation en toute sécurité de l'appareil et sont conscients des

dangers de son utilisation. Les enfants ne doivent pas jouer avec l'équipement. Le

nettoyage et l’entretien de l’appareil ne doivent pas être effectués par des enfants, sauf

s’ils ont plus de 8 ans et que ces activités sont effectuées sous surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main après

utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide. N'exposez

pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne l'utilisez pas dans

des conditions d'humidité élevée (salles de bains, maisons mobiles humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est

endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou s'il

a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne réparez

pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le périphérique

endommagé à un centre de service approprié pour vérification ou réparation. Toutes les

réparations ne peuvent être effectuées que par des points de service autorisés. Des

réparations effectuées incorrectement peuvent entraîner un grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine chauds

tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la condensation

17

de se répandre

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à

courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel nominal

ne dépassant pas 30 mA. Demandez à un électricien pour cela.

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la propreté

de l'air.

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe, la

protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être

respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la température

cible et la température ambiante est trop grande, la température cible peut ne pas être

atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de l'utilisation

du climatiseur, observez les précautions de base suivantes:

a) Connectez-vous à une prise mise à la terre avec 3 broches.

b) Ne retirez pas la broche de mise à la terre.

c) N'utilisez pas l'adaptateur.

d) N'utilisez pas de rallonge.

e) Débranchez le climatiseur avant de procéder à l'entretien.

f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres que

ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en

fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs électriques.

AVANT LA PREMIÈRE UTILISATION - (image E)

Connectez les connecteurs au conduit d'évacuation d'air comme suit:

1. Prolongez le conduit d'évacuation d'air (9) en tirant les deux extrémités du conduit.

2. Visser le conduit d'évacuation d'air (9) dans le connecteur du conduit d'évacuation d'air (10).

3. Raccordez directement le conduit d'évacuation d'air (9) à l'appareil.

REMARQUES:

1. Gardez l'appareil à au moins 1 mètre de la télévision ou des radios pour éviter les interférences électromagnétiques.

2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter la décoloration de la surface.

3. N'inclinez pas l'appareil à plus de 35 ° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez-le

correctement et attendez 2 à 4 heures avant de le démarrer.

4. Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5 °.

5. L'unité fonctionne plus efficacement dans certains emplacements de la pièce, sélectionnez le meilleur emplacement:

- À côté d'une fenêtre, d'une porte ou d'une porte-fenêtre.

- Maintenez la distance requise entre la sortie d'air de reprise et le mur ou d'autres obstacles d'au moins 60 cm.

- Déployez le tuyau d'air pour s'assurer que l'autre extrémité du tuyau d'air a un dégagement entre la porte de la fenêtre, la porte-fenêtre ou

le trou dans le mur.

- La sortie ou l'admission d'air ne peut pas être bloquée par une grille de protection ou par tout obstacle.

Pour prolonger la durée de vie de l'unité, vidangez l'eau condensée des trous de vidange (8) avant de la ranger à la fin de la saison.

18

DESCRIPTION DE L'APPAREIL: CLIMATISEUR LOCAL (photos A et B)

1. Panneau de contrôle

2. Sortie d'air froid

3. Récepteur de signal

4. Télécommande

5. Poignée de transport

6. Conduit d'échappement

7. Entrée de l'évaporateur

8. Orifice de vidange du refroidisseur inférieur

9. Conduit d'échappement d'air

10. Adaptateur d'échappement de fenêtre

PANNEAU DE COMMANDE (image C)

A. Bouton d'alimentation ON / OFF

Bouton de vitesse du ventilateur

C. Bouton de mode

D.Timer / bouton d'augmentation de la température

E. Bouton de minuterie / température

F. Lampe basse vitesse

G. Lampe à grande vitesse

I. Bouton de mise en veille et verrouillage enfant

J. Mode automatique

K. Mode froid

L. Mode de séchage

M. Mode ventilateur

N. Bouton de minuterie

O. Bouton d'oscillation

TÉLÉCOMMANDE - image D

La télécommande transmet des signaux au système.

Bouton «A» - l'appareil démarrera lorsqu'il est sous tension ou s'arrêtera lorsqu'il est en fonctionnement, si vous appuyez sur ce bouton.

Bouton "B" - appuyez dessus pour sélectionner la vitesse du ventilateur dans l'ordre.

Bouton "C" - appuyez dessus pour sélectionner le mode de fonctionnement: "J", "K", "L" ou "M".

Bouton "D" / "E" - appuyez pour régler la température ambiante et la minuterie.

Bouton "I" - appuyez pour régler ou annuler le mode veille.

Bouton «N» - appuyez pour régler l'heure d'arrêt automatique et de mise en marche automatique.

Bouton «O» - appuyez pour régler ou annuler le mode d'oscillation des volets.

FONCTIONNEMENT DU PANNEAU DE COMMANDE

AUTOMATIQUE / FROID / SEC / VENTILATEUR

1. Allumez l'appareil.

a) Connectez l'appareil.

b) Appuyez sur le bouton «A», puis l'appareil émet un bip et s'allume.

c) La diode LED affiche la température ambiante et commence à fonctionner en mode automatique.

2.Choisissez le mode de fonctionnement

Appuyez sur la touche "C" pour sélectionner le mode de fonctionnement souhaité par séquence:

Mode automatique "J" -> Mode refroidissement "K" -> Mode séchage "L" -> Mode ventilateur "M.”

3. Ajustez la température

La température peut être réglée dans une plage de 15 ° -31 ° C. Appuyez sur le bouton «D» ou «E» pour augmenter ou diminuer la

température de 1 ° C en appuyant une fois. Le panneau LED de l'appareil affiche la température cible pendant 5 secondes, puis affiche la

température ambiante.

4. Réglez la vitesse du ventilateur

Appuyez sur le bouton «B» pour sélectionner une vitesse de ventilation souhaitée.

Basse vitesse "F" -> Grande vitesse G

5. Puissance

Lorsque vous appuyez à nouveau sur le bouton «A», l'appareil sonne «di» et cesse de fonctionner.

6. Appuyez sur ce bouton "I" pour entrer en mode veille de l'appareil.

7. Appuyez sur ce bouton "N" pour définir un arrêt programmé.

19

Appuyez sur ce bouton «O» pour régler l'oscillation du balancement de l'air dans les directions gauche-droite.

Chaque principe de fonctionnement de mode:

Mode AUTO "J":

Une fois le fonctionnement «J» sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l'un des

modes de fonctionnement ci-dessous:

- Lorsque la température ambiante ≥24 ℃, l'appareil sélectionne automatiquement le mode de refroidissement "K".

ou

- Lorsque la température ambiante est ＜ 24 ℃, l'unité sélectionne automatiquement le mode de vitesse de ventilation élevée "M ..".

Mode sec "L":

1. Le ventilateur centrifuge vers le haut fonctionnera à basse vitesse et la vitesse ne peut pas être ajustée.

2. Le compresseur s'arrêtera après 8 minutes de fonctionnement, puis redémarrera après 6 minutes.

3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température n'est pas efficace.

Mode COOL "K":

1. Lorsque la température ambiante est supérieure à la température réglée sur le panneau de commande, le compresseur commence à

fonctionner.

2. Lorsque la température ambiante est inférieure à la température réglée sur le panneau de commande, l'arrêt du compresseur et le

ventilateur supérieur fonctionnent à la vitesse réglée d'origine.

Mode ventilateur "M.".

1. Le ventilateur centrifuge vers le haut fonctionne à la vitesse définie et le compresseur ne fonctionne pas.

2. L'ajustement de la température n'est pas efficace.

Fonctionnement de la minuterie "N":

1. Appuyez sur le bouton «N» pour régler l'heure d'arrêt automatique pendant que l'unité fonctionne.

2. Appuyez sur le bouton «N» pour régler l'heure de mise en marche automatique lorsque l'appareil est prêt.

3. L'heure peut être réglée dans une plage de 1 heure à 24 heures en appuyant sur la touche "D" （+） ou "E" （-.

Fonctionnement en mode veille "I":

1. Le mode veille fonctionne lorsque l'unité est en mode refroidissement "K".

2. Appuyez sur le bouton "I" en mode froid "K", puis l'unité fonctionnera en mode veille et le ventilateur tournera automatiquement à basse

vitesse. La température réglée augmentera de 1 ℃ après une heure et de 2 ℃ après deux heures. Après six heures, l'unité s'arrêtera de

fonctionner.

Fonctionnement de la sécurité enfants:

1. Appuyez sur le bouton et maintenez «I» en mode froid «K» pendant 3 secondes pour entrer dans l'état de verrouillage enfant. L'écran

affichera «LC» après avoir activé cette fonction.

2. Appuyez à nouveau sur le bouton et maintenez «I» en mode froid «K» pendant 3 secondes pour que l'état de verrouillage enfant soit

activé. L'écran affichera la température ambiante actuelle après la désactivation de la fonction de verrouillage enfant.

Fonctionnement en mode Swing "O":

Lorsque l'appareil est allumé, appuyez sur le bouton «O», le volet vertical s'allumera ou s'éteindra. Lorsqu'il est allumé, le volet peut pivoter

sur les côtés gauche et droit. Appuyez à nouveau sur le bouton «O», le volet s'arrêtera de pivoter.

Remarquer:

La carte de commande principale a une fonction de mémoire, lorsque l'appareil est prêt à fonctionner mais en état d'arrêt, la carte de

commande principale peut mémoriser l'initialisation du mode de fonctionnement. Lorsque vous allumez l'appareil, il fonctionnera comme la

même version du mode de fonctionnement que la dernière fois, pas besoin de réinitialiser le mode de fonctionnement à nouveau.

TÉLÉCOMMANDE

1. Faites glisser le couvercle arrière pour ouvrir et retirer le film isolant des piles.

2. Insérez les piles dans la fente, elles doivent correspondre aux signes «+» et «-» de la télécommande.

3. Pendant longtemps sans utilisation, retirez les piles.

4. Pour éviter la pollution de l'environnement, retirez les piles usagées et éliminez-les de manière sûre et appropriée.

Pour faire fonctionner l'appareil, dirigez la télécommande (4) vers le récepteur de signal (3). La télécommande fera fonctionner l'appareil à

une distance de 5 mètres en pointant vers le récepteur de signal de l'appareil.

20

DISPOSITIFS DE PROTECTION

Le dispositif de protection peut se déclencher et arrêter l'appareil dans les cas énumérés ci-dessous:

1. en mode refroidissement: la température de l'air intérieur est supérieure à 43 ° C (109 ° F)

2. en mode refroidissement: la température ambiante est inférieure à 15 ° C (59 ° F)

3. en mode déshumidification: la température ambiante est inférieure à 15 ° C (59 ° F).

Si l'appareil fonctionne en mode refroidissement «K» ou sec «L» avec la porte ou la fenêtre ouverte pendant une longue période lorsque

l'humidité relative est supérieure à 80%, de la rosée peut s'écouler de la sortie.

Le dispositif de protection fonctionnera dans les cas suivants:

1. Redémarrage de l'appareil immédiatement après l'arrêt du travail ou la modification du mode sélectionné pendant le travail, vous devez

attendre 3 minutes.

2. Si la fiche a été retirée, après le redémarrage, l'appareil revient au mode d'origine, TIMER ON et TIMER OFF - doivent être à nouveau

réglés.

REMARQUE: il y a un recyclage de l'eau de condensation caché dans cet appareil. L'eau de condensation est en partie recyclée entre le

condenseur et la plaque à eau. Lorsque le niveau d'eau monte au niveau supérieur, l'interrupteur à flotteur et l'indicateur de pleine eau (E4)

s'allument pour rappeler l'eau de vidange. Veuillez couper l'alimentation électrique, déplacer l'appareil dans un endroit approprié, retirer le

bouchon de vidange, vidanger complètement l'eau. Après la vidange, réinstallez le bouchon, sinon l'appareil pourrait fuir et rendre votre

pièce humide.

Si l'appareil est placé dans une position admettant l'eau de vidange, vous pouvez également connecter l'orifice de vidange à l'orifice de

vidange pour vidanger l'eau. Un tuyau de vidange est ajouté au kit, avec un diamètre intérieur de 9 mm, un diamètre extérieur de 12 mm,

matériau : PVC.

Dépannage

1) Problème: ne fonctionne pas.

Une analyse:

a) peut-être que le déclenchement du protecteur ou le fusible est grillé, veuillez attendre 3 minutes et recommencer, le dispositif de

protection peut empêcher l'appareil de fonctionner.

c) Peut-être que les piles de la télécommande sont épuisées.

d) peut-être que la fiche n'est pas correctement branchée.

2) Problème: ne fonctionne que pendant une courte période

Une analyse:

a) si la température de consigne est proche de la température ambiante, vous pouvez abaisser la température de consigne.

b) peut-être que la sortie d'air est bloquée par un obstacle. Éloignez l'obstacle.

3) Problème: fonctionne mais ne refroidit pas

Une analyse:

a) Peut-être que la porte ou la fenêtre est ouverte.

b) peut-être à proximité il y a un autre appareil qui fonctionne à chaud comme un radiateur ou une lampe, etc.

c) le filtre à air est sale, veuillez le nettoyer.

d) la sortie ou l'admission d'air est bloquée.

f) la température de consigne est trop élevée.

4) Problème: fuite d'eau pendant le déplacement.

Une analyse:

a) vidangez le condensat avant de le déplacer.

b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat.

5) Problème: ne pas travailler et indicateur de plein d'eau "E4"

Une analyse:

a) retirez le bouchon en caoutchouc pour vidanger l'eau.

b) s'il est souvent dans cet état, veuillez contacter le service technique qualifié.

6) Problème: l'appareil ne démarre pas.

Une analyse:

a) peut-être pas branché. Alors, branchez-le.

b) peut-être que la fiche ou la prise sont endommagées. Remplacez par le fournisseur de services.

c) peut-être fusible cassé. Remplacez le fusible par le fournisseur de services (spécification: 3,15A / 250VAC).

7) Problème: l'appareil s'arrête automatiquement.

Une analyse:

a) minuterie d'arrêt ou température de consigne atteinte. Redémarrez-le ou attendez la commutation automatique.

8) Problème: pas d'air froid en mode COOL "K".

Une analyse:

a) la température ambiante est inférieure à la température réglée. C'est un phénomène normal, la machine commutera automatiquement

alors que la température ambiante est supérieure à la température réglée.

b) L'appareil entre en protection antigel. L'appareil commutera automatiquement une fois la protection antigel terminée.

21

9) Problème: la LED affiche le code d'erreur "E2"

Une analyse:

a) La sonde de température ambiante tombe en panne ou est endommagée. Remplacez la sonde de température ambiante par le

fournisseur de services.

10) Problème: la LED affiche le code d'erreur "E3"

Une analyse:

a) le capteur du tuyau d'huile de l'évaporateur tombe en panne ou est endommagé. Remplacez le capteur du tuyau du serpentin de

l'évaporateur par le fournisseur de services.

11) Problème: la LED affiche le code d'erreur "E4"

Une analyse:

a) avertissement de plein d'eau. Videz l'eau.

NETTOYAGE ET ENTRETIEN

Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le déconnecter de l'alimentation électrique.

2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède en dessous de 40 ° C pour nettoyer si l'appareil est très sale.

3. N'utilisez jamais de substance volatile telle que de l'essence ou de la poudre à polir pour nettoyer l'appareil.

Entretien du filtre à air

Il est nécessaire de nettoyer le filtre à air toutes les 2 semaines si l'appareil fonctionne dans un environnement extrêmement poussiéreux.

Nettoyez comme suit:

1. Arrêtez d'abord l'appareil, remontez le filtre à air (Image F).

2. Nettoyez et réinstallez le filtre à air.

3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage, séchez-le dans un endroit

ombragé et frais, puis réinstallez-le.

Entretien après utilisation

1.Si l'appareil ne doit pas être utilisé pendant une longue période, retirez le bouchon en caoutchouc du trou de vidange (8) pour vidanger

l'eau.

2. Faites fonctionner l'appareil avec le ventilateur seulement pendant une demi-journée pendant une journée ensoleillée pour sécher

l'appareil à l'intérieur et éviter de moisir.

3. Arrêtez l'appareil et retirez la fiche du cordon d'alimentation, puis retirez les piles de la télécommande et rangez l'appareil correctement.

4. Nettoyez le filtre à air et réinstallez-le.

5. Retirez les tuyaux à air et rangez-les correctement, et couvrez bien le trou.

DONNÉES TECHNIQUES:

Capacité de refroidissement en BTU: 12.000 BTU / heure

Capacité de refroidissement en watts: 3500 W

Consommation d'énergie (refroidissement) W: 1300 W

Volume: <= 65 dB

Débit d'air: 450 m3 / heure

Classe énergétique: A

Minuterie: 24 heures

Poids du réfrigérant R290: max. 210 grammes

Capacité de la fonction de séchage: 28 litres / jour

Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en

polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des

éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle

utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte.

Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!!

22

Attention, risque d'incendie.

NE PAS percer ou brûler.

Sachez que le réfrigérant peut ne pas contenir d'odeur.

La quantité maximale de charge de réfrigérant: 210g.

ESPAÑOL

CONDICIONES GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA CUIDADOSAMENTE Y

AHORRE POR FUTURO

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones

contenidas en él. El fabricante no se hace responsable de los daños causados por el uso

del dispositivo contrario a su propósito previsto u operación incorrecta.

2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean para

los fines previstos.

3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a tierra

de 220 240V ~ 50Hz. Para aumentar la seguridad operativa, no se deben conectar varios

dispositivos eléctricos a un circuito de corriente al mismo tiempo.

4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que

los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no

estén familiarizadas con el dispositivo.

5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y

personas con capacidad física, sensorial o mental limitada, o personas que no tienen

experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una persona

responsable. por su seguridad o se les ha otorgado información sobre el uso seguro del

dispositivo y son conscientes de los peligros de su uso. Los niños no deben jugar con el

equipo. La limpieza y el mantenimiento del dispositivo no deben ser realizados por niños,

a menos que tengan más de 8 años y estas actividades se realicen bajo supervisión.

6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano

después de usarlo. NO tire del cable de alimentación.

7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido.

No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en

condiciones de alta humedad (baños, casas móviles húmedas).

8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de

alimentación está dañado, debe ser reemplazado por un taller de reparación

especializado para evitar peligros.

9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado de

alguna otra manera o si no funciona correctamente. No repare el dispositivo usted mismo,

ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un centro de

servicio apropiado para su revisión o reparación. Todas las reparaciones solo pueden

llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas

incorrectamente pueden causar serios peligros para el usuario.

10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de

electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.

11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la

condensación

23

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de

corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que no

exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la limpieza

del aire.

15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a

encenderla.

16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta, la

protección contra sobrecalentamiento encenderá el dispositivo.

17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al menos

60 cm entre las paredes laterales del dispositivo y la pared, los muebles o las cortinas.

18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura

objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance la

temperatura objetivo.

19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire

acondicionado, observe las siguientes precauciones básicas:

a) Conecte a una toma de corriente con conexión a tierra con 3 pines.

b) No quite la punta de conexión a tierra.

c) No use el adaptador.

d) No use un cable de extensión.

e) Desconecte el aire acondicionado antes de dar servicio.

f) Use dos o más personas para mover e instalar el aire acondicionado.

20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no sean

los recomendados por el fabricante.

21. El dispositivo debe almacenarse en una habitación sin operar constantemente fuentes

de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores eléctricos.

ANTES DEL PRIMER USO - (imagen E)

Conecte los conectores al conducto de escape de aire de la siguiente manera:

1. Extienda el conducto de escape de aire (9) extrayendo los dos extremos del conducto.

2. Atornille el conducto de escape de aire (9) en el conector del conducto de escape de aire (10).

3. Conecte el conducto de escape de aire (9) al dispositivo directamente.

OBSERVACIONES:

1. Mantenga la unidad al menos a 1 metro de distancia de televisores o radios para evitar interferencias electromagnéticas.

2. No exponga la unidad a la luz solar directa para evitar la decoloración del color de la superficie.

3. No incline la unidad más de 35 ° o boca abajo durante el transporte. Si el dispositivo se ha volteado durante el transporte, colóquelo

correctamente y espere de 2 a 4 horas antes de encenderlo.

4. Coloque la unidad sobre una superficie plana con una inclinación de menos de 5 °.

5. La unidad funciona de manera más eficiente en determinadas ubicaciones de habitaciones, seleccione la mejor ubicación:

- Junto a una ventana, una puerta o una ventana francesa.

- Mantenga la distancia requerida desde la salida de aire de retorno a la pared u otros obstáculos al menos 60 cm.

- Extienda la manguera de aire para asegurarse de que el otro extremo de la manguera de aire tenga espacio entre la puerta de la

ventana, la ventana francesa o el orificio de la pared.

- La salida o entrada de aire no puede ser bloqueada por rejilla protectora ni ningún obstáculo.

Para prolongar la vida útil de la unidad, drene el agua condensada de los orificios de drenaje descendente (8) antes de guardar la unidad

al final de la temporada.

24

DESCRIPCIÓN DEL DISPOSITIVO: AIRE ACONDICIONADO LOCAL (imágenes A y B)

1. Panel de control

2. Salida de aire frío

3. Receptor de señal

4. Mando a distancia

5. Asa de transporte

6. Conducto de escape

7. Entrada del evaporador

8. Orificio de drenaje del enfriador inferior

9. Conducto de escape de aire

10. Adaptador de escape de ventana

PANEL DE CONTROL (imagen C)

A. Botón de encendido ON / OFF

B. Botón de velocidad del ventilador

C. Botón de modo

D. Botón de temporizador / aumento de temperatura

E. Botón Temporizador / Bajar temperatura

F. Lámpara de baja velocidad

G. Lámpara de alta velocidad

I. Botón de suspensión y bloqueo para niños

J. Modo automático

K. Modo frío

L. Modo seco

M. Modo ventilador

N. Botón de temporizador

O. Botón de oscilación

CONTROLADOR REMOTO - imagen D

El control remoto transmite señales al. sistema.

Botón "A": el aparato se iniciará cuando se energice o se detendrá cuando esté en funcionamiento, si presiona este botón.

Botón "B": presiónelo para seleccionar la velocidad del ventilador en secuencia.

Botón "C": presiónelo para seleccionar el modo de funcionamiento: "J", "K", "L" o "M".

Botón "D" / "E": presiónelo para ajustar la temperatura ambiente y el temporizador.

Botón "I": presiónelo para configurar o cancelar el modo de suspensión.

Botón "N": presiónelo para configurar el tiempo de apagado automático y encendido automático.

Botón "O": presiónelo para configurar o cancelar el modo de oscilación de las rejillas.

FUNCIONAMIENTO DEL PANEL DE CONTROL

AUTOMÁTICO / FRÍO / SECO / VENTILADOR

1. Encienda el dispositivo.

a) Conecte el dispositivo.

b) Presione el botón "A", luego el dispositivo emite un pitido y se enciende.

c) El diodo LED muestra la temperatura ambiente y comienza a funcionar en modo automático.

2.Elegir el modo de funcionamiento

Presione el botón "C" para seleccionar el modo de operación deseado por secuencia:

Modo automático "J" -> Modo de enfriamiento "K" -> Modo de secado "L" -> Modo de ventilador "M.”

3. Ajustar la temperatura

La temperatura se puede ajustar dentro de un rango de 15 ° -31 ° C. Presione el botón “D” o “E” para aumentar o disminuir la temperatura

en 1 ° C presionando una vez. El panel LED del dispositivo muestra la temperatura objetivo durante 5 segundos y luego muestra la

temperatura ambiente.

4. Ajuste la velocidad del ventilador

Presione el botón "B" para seleccionar la velocidad deseada del ventilador que se muestra por secuencia:

Baja velocidad "F" -> Alta velocidad G

25

5. Poder

Cuando presiona el botón "A" nuevamente, el dispositivo sonará "di" y dejará de funcionar.

6. Presione este botón "I" para ingresar al modo de suspensión del dispositivo.

7. Presione este botón "N" para configurar un apagado programado.

Presione este botón "O" para configurar la oscilación del aire en direcciones de izquierda a derecha.

Principio de funcionamiento de cada modo:

Modo AUTO "J":

Una vez que se selecciona la operación "J", el sensor de temperatura interior opera automáticamente y selecciona uno de los siguientes

modos de operación:

- Cuando la temperatura ambiente ≥24 ℃, la unidad seleccionará automáticamente el modo "K" del modo frío.

o

- Cuando la temperatura ambiente sea ＜ 24 ℃, la unidad seleccionará automáticamente el modo de alta velocidad del ventilador "M. ..".

Modo seco "L":

1. El ventilador centrífugo ascendente funcionará a baja velocidad y la velocidad no se puede ajustar.

2. El compresor se detendrá después de funcionar durante 8 minutos y luego funcionará nuevamente después de 6 minutos.

3. El dispositivo adopta el modo de deshumidificación de temperatura constante y el ajuste de temperatura no es efectivo.

Modo COOL "K":

1. Cuando la temperatura ambiente es más alta que la temperatura establecida en el panel de control, el compresor comienza a funcionar.

2. Cuando la temperatura ambiente es menor que la temperatura establecida en el panel de control, el compresor se detiene y el ventilador

superior funciona a la velocidad establecida originalmente.

Modo de ventilador "M.".

1. El ventilador centrífugo ascendente funciona a la velocidad establecida y el compresor no funciona.

2. El ajuste de temperatura no es efectivo.

Funcionamiento del temporizador "N":

1. Presione el botón “N” para configurar el tiempo de apagado automático mientras la unidad está funcionando.

2. Presione el botón “N” para configurar el tiempo de encendido automático mientras la unidad está lista.

3. El tiempo se puede ajustar dentro de un rango de 1 hora a 24 horas presionando el botón "D" （+） o "E" （-.

Funcionamiento en modo de reposo "I":

1. El modo de reposo funciona cuando la unidad está en modo "K" de refrigeración.

2. Presione el botón "I" en el modo de enfriamiento "K", entonces la unidad funcionará en el modo de suspensión y el ventilador cambiará a

velocidad baja automáticamente. La temperatura establecida aumentará 1 ℃ después de una hora y aumentará 2 ℃ después de dos

horas. Después de seis horas, la unidad dejará de funcionar.

Operación de bloqueo para niños:

1. Presione el botón y mantenga presionado "I" en el modo de enfriamiento "K" durante 3 segundos para ingresar al estado de bloqueo

para niños. En la pantalla se mostrará “LC” después de activar esta función.

2. Presione nuevamente el botón y mantenga presionado "I" en el modo de enfriamiento "K" durante 3 segundos para que exista el estado

de bloqueo para niños. En la pantalla se mostrará la temperatura ambiente actual después de desactivar la función de bloqueo para niños.

Funcionamiento en modo de oscilación "O":

Cuando el dispositivo esté encendido, presione el botón "O", la rejilla vertical se encenderá o apagará. Cuando está encendida, la rejilla

puede oscilar hacia los lados izquierdo y derecho. Presione el botón "O" nuevamente, la rejilla dejará de oscilar.

Aviso:

El tablero de control principal tiene función de memoria, cuando el dispositivo está listo para funcionar pero en estado de parada, el tablero

de control principal puede memorizar la inicialización del modo de trabajo. Cuando encienda la unidad, funcionará con la misma

promulgación del modo de trabajo que la última vez, no es necesario restablecer el modo de trabajo nuevamente.

CONTROL REMOTO

1. Deslice la tapa trasera para abrir y quitar la película aislante de las baterías.

2. Coloque las pilas dentro de la ranura, deben corresponder a los signos "+" y "-" del mando a distancia.

3. Durante mucho tiempo sin uso, saque las baterías.

4. Para prevenir la contaminación ambiental, saque las baterías usadas y deséchelas de manera segura y apropiada.

Para operar el dispositivo, apunte el control remoto (4) al receptor de señal (3). El control remoto operará el dispositivo a una distancia de

5 metros cuando apunte al receptor de señal del dispositivo.

26

DISPOSITIVOS DE PROTECCIÓN

El dispositivo de protección puede dispararse y detener el aparato en los casos que se enumeran a continuación:

1. en modo enfriamiento: la temperatura del aire interior es superior a 43 ° C (109 ° F)

2. en modo refrigeración: la temperatura ambiente es inferior a 15 ° C (59 ° F)

3. en modo deshumidificación: la temperatura ambiente es inferior a 15 ° C (59 ° F).

Si el dispositivo funciona en modo de enfriamiento “K” o seco “L” con la puerta o ventana abierta durante mucho tiempo cuando la

humedad relativa es superior Al. 80%, el rocío puede gotear desde la salida.

El dispositivo de protección funcionará en los siguientes casos:

1. Reiniciando el dispositivo inmediatamente después de detener el trabajo o cambiar el modo seleccionado mientras trabaja, debe

esperar 3 minutos.

2. Si se quitó el enchufe, después de reiniciar el dispositivo volverá al modo original, TIMER ON y TIMER OFF - deben configurarse

nuevamente.

OBSERVACIÓN: hay un reciclaje de agua de condensación escondido dentro de esta unidad. El agua de condensación se recicla

parcialmente entre el condensador y la placa de agua. Cuando el nivel del agua sube al nivel superior, el interruptor de flotador y el

indicador de agua llena (E4) se encienden para recordar el drenaje del agua. Corte la fuente de alimentación, mueva el aparato a un lugar

adecuado, retire el tapón de drenaje y drene el agua por completo. Después del drenaje, vuelva a instalar el tapón, o el electrodoméstico

podría tener fugas y mojar su habitación.

Si el aparato se coloca en una posición que permita el drenaje de agua, también puede conectar el orificio de drenaje al puerto de drenaje

para drenar el agua.El tubo de drenaje se agrega al kit, con un diámetro interior de 9 mm, un diámetro exterior de 12 mm, material: PVC..

Solución de problemas

1) Problema: no funciona.

Análisis:

a) tal vez se haya fundido el fusible o el disparo del protector, espere 3 minutos y comience de nuevo, el dispositivo protector puede estar

impidiendo que funcione.

c) tal vez las pilas del mando a distancia estén agotadas.

d) tal vez el enchufe no esté enchufado correctamente.

2) Problema: funciona solo por un corto tiempo

Análisis:

a) si la temperatura establecida está cerca de la temperatura ambiente, puede reducirla.

b) tal vez la salida de aire esté bloqueada por un obstáculo. Elimina el obstáculo.

3) Problema: funciona pero no enfría

Análisis:

a) tal vez la puerta o la ventana estén abiertas.

b) tal vez a corta distancia hay otro aparato que funciona con calor, como un calentador o una lámpara, etc.

c) el filtro de aire está sucio, límpielo.

d) la salida o entrada de aire está bloqueada.

f) la temperatura establecida es demasiado alta.

4) Problema: Fuga de agua durante el movimiento.

Análisis:

a) drene el condensado antes de moverlo.

b) para evitar fugas de agua, coloque el dispositivo en un suelo plano.

5) Problema: No funciona y el indicador de agua llena "E4"

Análisis:

a) saque el tapón de goma para drenar el agua.

b) si a menudo se encuentra en este estado, comuníquese con un técnico de servicio calificado.

6) Problema: el dispositivo no se inicia.

Análisis:

a) tal vez no esté enchufado. Entonces, conéctelo.

b) tal vez daños en el enchufe o el enchufe. Reemplazar por proveedor de servicios.

c) tal vez fusible roto. Reemplace el fusible por el proveedor de servicios (especificación: 3,15A / 250VAC).

7) Problema: el dispositivo se detiene automáticamente.

Análisis:

a) tiempo apagado o temperatura establecida alcanzada. Reinícielo o espere el cambio automático.

8) Problema: no hay aire frío en el modo COOL "K".

Análisis:

a) la temperatura ambiente es más baja que la temperatura establecida. Es un fenómeno normal, la máquina cambiará automáticamente

27

mientras la temperatura ambiente sea más alta que la temperatura establecida.

b) El dispositivo entra en protección antihielo. El dispositivo cambiará automáticamente después de que finalice la protección antihielo.

9) Problema: el LED muestra el código de falla "E2"

Análisis:

a) el sensor de temperatura ambiente falla o se daña. Reemplace el sensor de temperatura ambiente por el proveedor de servicios.

10) Problema: el LED muestra el código de falla "E3"

Análisis:

a) el sensor del tubo de aceite del evaporador falla o está dañado. Reemplace el sensor del tubo del serpentín del evaporador por parte

del proveedor de servicios.

11) Problema: el LED muestra el código de falla "E4"

Análisis:

a) advertencia de agua llena. Escurre el agua.

LIMPIEZA Y MANTENIMIENTO

Mantenimiento del dispositivo

1. Apague el dispositivo primero antes de desconectarlo de la fuente de alimentación.

2. Limpiar con un paño suave y seco. Utilice agua tibia por debajo de 40 ° C para limpiar si el aparato está muy sucio.

3. Nunca use sustancias volátiles como gasolina o polvos de pulir para limpiar el dispositivo.

Mantenimiento del filtro de aire

Es necesario limpiar el filtro de aire cada 2 semanas si el dispositivo funciona en un entorno extremadamente polvoriento. Limpiar de la

siguiente manera:

1. Primero detenga el dispositivo, empuje hacia arriba el filtro de aire (Imagen F).

2. Limpie y vuelva a instalar el filtro de aire.

3. Si la suciedad es visible, lávela con una solución de detergente en agua tibia. Después de limpiarlo, séquelo en un lugar sombreado y

fresco, luego vuelva a instalarlo.

Mantenimiento después de usar

1.Si el dispositivo no se va a utilizar durante mucho tiempo, retire el tapón de goma del orificio de drenaje (8) para drenar el agua.

2. Mantenga el aparato en funcionamiento con el ventilador sólo medio día durante un día soleado para secar el aparato por dentro y evitar

que se enmohezca.

3. Detenga el dispositivo y desenchufe el cable de alimentación, luego saque las baterías del control remoto y almacene el dispositivo

correctamente.

4. Limpie el filtro de aire y vuelva a instalarlo.

5. Quite las mangueras de aire, guárdelas correctamente y cubra el orificio herméticamente.

DATOS TÉCNICOS:

Capacidad de enfriamiento en BTU: 12.000 BTU / hora

Capacidad de refrigeración en vatios: 3500 W

Consumo de energía (refrigeración) W: 1300 W

Volumen: <= 65dB

Flujo de aire: 450 m3 / hora

Clase energética: A

Temporizador: 24 horas

Peso del refrigerante R290: máx. 210 gramos

Capacidad de la función de secado: 28 litros / día

Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al

cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque

las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el

equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en

un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!!

Precaución, riesgo de incendio.

NO perforar ni quemar.

Tenga en cuenta que el refrigerante puede no contener

olor.

La cantidad máxima de carga de refrigerante: 210 g.

PORTUGUÊS

CONDIÇÕES GERAIS DE SEGURANÇA

INSTRUÇÕES IMPORTANTES DE SEGURANÇA LEIA COM ATENÇÃO E SALVE PARA

O FUTURO

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

28

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo

contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam para

o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz

aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem

ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não permita

que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não

familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e

pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm

experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma

pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso

seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar

com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por

crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob

supervisão.

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso.

NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido. Não

exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de

alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de

alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada

para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi

danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não

repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a

um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser

realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente

podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha

quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação se

espalhe

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente

residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda

30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

29

novamente.

16. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a

proteção contra superaquecimento liga o dispositivo.

17. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos 60

cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.

18. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura alvo e

a temperatura ambiente for muito alta, a temperatura alvo poderá não ser alcançada.

19. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar condicionado,

observe as seguintes precauções básicas:

a) Conecte a uma tomada aterrada com 3 pinos.

b) Não remova o pino de aterramento.

c) Não use o adaptador.

d) Não use um cabo de extensão.

e) Desconecte o ar condicionado antes de fazer a manutenção.

f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos

recomendados pelo fabricante.

21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em operação

constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores elétricos.

ANTES DA PRIMEIRA UTILIZAÇÃO - (figura E)

Conecte os conectores ao duto de exaustão de ar da seguinte forma:

1. Estenda o duto de exaustão de ar (9) puxando as duas extremidades do duto.

2. Aparafuse o duto de exaustão de ar (9) no conector do duto de exaustão de ar (10).

3. Conecte o duto de exaustão de ar (9) diretamente ao dispositivo.

OBSERVAÇÕES:

1. Mantenha a unidade a pelo menos 1 metro de distância de TVs ou rádios para evitar interferência eletromagnética.

2. Não exponha a unidade à luz solar direta para evitar o desbotamento da cor da superfície.

3. Não incline a unidade mais de 35 ° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte,

coloque-o corretamente e espere 2 a 4 horas antes de ligá-lo.

4. Coloque a unidade em uma superfície plana com inclinação inferior a 5 °.

5. A unidade opera de forma mais eficiente em determinados locais da sala, selecione o melhor local:

- Ao lado de uma janela, uma porta ou uma janela francesa.

- Mantenha a distância necessária da saída de ar de retorno à parede ou outros obstáculos de pelo menos 60 cm.

- Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar tenha folga entre a porta da janela, janela francesa

ou orifício na parede.

- A saída ou entrada de ar não pode ser bloqueada por grade protetora ou qualquer obstáculo.

Para prolongar a vida útil da unidade, drene a água condensada dos orifícios de drenagem inferior (8) antes de colocar a unidade no

armazenamento no final da temporada.

DESCRIÇÃO DO DISPOSITIVO: AR CONDICIONADO LOCAL (fotos A e B)

1. Painel de controle

2. Saída de ar frio

3. Receptor de sinal

4. Controle remoto

5. Alça de transporte

6. Duto de exaustão

7. Entrada do evaporador

8. Furo de drenagem do refrigerador inferior

30

9. Duto de exaustão de ar

10. Adaptador de exaustão de janela

PAINEL DE CONTROLE (foto C)

A. Botão liga / desliga ON / OFF

B. Botão de velocidade do ventilador

C. Botão de modo

D. Botão temporizador / aumento de temperatura

E. Botão do temporizador / temperatura para baixo

F. Lâmpada de baixa velocidade

G. Lâmpada de alta velocidade

I. Botão de suspensão e bloqueio para crianças

J. Modo automático

K. Modo frio

L. Modo seco

M. Modo Ventilador

N. botão do temporizador

O. Botão de oscilação

CONTROLE REMOTO - foto D

O controle remoto transmite sinais para o sistema.

Botão "A" - o aparelho será ligado quando estiver energizado ou será parado quando estiver em funcionamento, se você pressionar este

botão.

Botão "B" - pressione-o para selecionar a velocidade do ventilador em sequência.

Botão "C" - pressione-o para selecionar o modo de operação: “J”, "K", "L" ou "M".

Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador.

Botão "I" - pressione para definir ou cancelar o modo de suspensão.

Botão "N" - pressione para definir o tempo de desligamento automático e ligamento automático.

Botão "O" - pressione para definir ou cancelar o modo de oscilação das venezianas.

OPERAÇÃO DO PAINEL DE CONTROLE

AUTOMÁTICO / FRIO / SECO / VENTILADOR

1. Ligue o dispositivo.

a) Conecte o dispositivo.

b) Pressione o botão "A", o dispositivo emite um bipe e liga.

c) O diodo LED exibe a temperatura ambiente e começa a funcionar no modo automático.

2. Escolha o modo de operação

Pressione o botão "C" para selecionar o modo de operação desejado por sequência:

Modo automático "J" -> Modo de resfriamento "K" -> Modo de secagem "L" -> Modo de ventilação "M.”

3. Ajuste a temperatura

A temperatura pode ser ajustada entre 15 ° -31 ° C. Pressione o botão “D” ou “E” para aumentar ou diminuir a temperatura em 1 ° C

pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e, em seguida, exibe a temperatura

ambiente.

4. Ajuste a velocidade do ventilador

Pressione o botão "B" para selecionar a velocidade desejada do ventilador mostrada por sequência:

Baixa velocidade "F" -> Alta velocidade G

5. Poder

Ao pressionar o botão "A" novamente, o dispositivo emitirá um som "di" e parará de funcionar.

6. Pressione este botão "I" para entrar no modo de espera do dispositivo.

7. Pressione este botão "N" para definir um desligamento cronometrado.

Pressione este botão "O" para definir a oscilação do balanço do ar nas direções esquerda-direita.

Cada modo de funcionamento princípio:

Modo AUTO "J":

Uma vez que a operação "J" é selecionada, o sensor de temperatura interna opera automaticamente e seleciona um dos modos de

operação abaixo:

- Quando a temperatura ambiente ≥24 ℃, a unidade seleciona automaticamente o modo de refrigeração "K".

31

ou

- Quando a temperatura ambiente ＜ 24 ℃, a unidade seleciona automaticamente o modo de alta velocidade do ventilador "M. ..".

Modo "L" seco:

1. O ventilador centrífugo ascendente funcionará em baixa velocidade e a velocidade não pode ser ajustada.

2. O compressor parará após funcionar 8 minutos e funcionará novamente após 6 minutos.

3. O dis

Modo COOL "K":

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.

2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior opera

na velocidade original definida.

Modo "M" do ventilador.

1. O ventilador centrífugo ascendente funciona na velocidade definida e o compressor não funciona.

2. O ajuste de temperatura não é eficaz.

Operação do temporizador "N":

1. Pressione o botão “N” para definir o tempo de desligamento automático enquanto a unidade está funcionando.

2. Pressione o botão “N” para definir o tempo de ativação automática enquanto a unidade está pronta.

3. A hora pode ser ajustada no intervalo de 1 a 24 horas, pressionando o botão "D" （+） ou "E" （-.

Operação do modo de suspensão "I":

1. O modo de espera opera quando a unidade está no modo de resfriamento "K".

2. Pressione o botão "I" no modo de resfriamento "K", a unidade funcionará no modo de espera e o ventilador mudará para baixa

velocidade automaticamente. A temperatura definida aumentará 1 ℃ após uma hora e aumentará 2 ℃ após duas horas. Após seis horas,

a unidade irá parar de funcionar.

Operação de bloqueio para crianças:

1. Pressione o botão e segure “I” no modo frio “K” por 3 segundos para entrar no estado de bloqueio para crianças. Na tela será mostrado

“LC” após ativar esta função.

2. Pressione novamente o botão e segure “I” no modo frio “K” por 3 segundos para sair do estado de bloqueio para crianças. Na tela será

exibida a temperatura ambiente atual após desativar a função de bloqueio para crianças.

Operação no modo Swing "O":

Quando o aparelho estiver ligado, pressione o botão "O", a veneziana vertical ligará ou desligará. Quando está ligada, a veneziana pode

girar para os lados esquerdo e direito. Pressione o botão "O" novamente, a veneziana irá parar de balançar.

Aviso prévio:

A placa de controle principal tem função de memória, quando o dispositivo está pronto para funcionar, mas em estado de parada, a placa

de controle principal pode memorizar a inicialização do modo de trabalho. Quando você ligar a unidade, ela funcionará como a mesma

execução do modo de trabalho da última vez, não há necessidade de redefinir o modo de trabalho novamente.

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.

2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.

3. Por muito tempo sem uso, retire as baterias.

4. Para evitar poluição ambiental, retire as baterias usadas e descarte de forma segura e adequada.

Para operar o dispositivo, aponte o controle remoto (4) para o receptor de sinal (3). O controle remoto irá operar o dispositivo a uma

distância de 5 metros ao apontar para o receptor de sinal do dispositivo.

DISPOSITIVOS DE PROTEÇÃO

O dispositivo de proteção pode desarmar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 ° C (109 ° F)

2. no modo de resfriamento: a temperatura ambiente está abaixo de 15 ° C (59 ° F)

3. no modo de desumidificação: a temperatura ambiente é inferior a 15 ° C (59 ° F).

Se o aparelho funcionar no modo de refrigeração “K” ou seco “L” com a porta ou janela aberta por muito tempo e a umidade relativa do ar

estiver acima de 80%, pode haver condensação da saída.

O dispositivo de proteção funcionará nos seguintes casos:

1. Reiniciando o dispositivo imediatamente após interromper o trabalho ou alterar o modo selecionado durante o trabalho, você deve

esperar 3 minutos.

2. Se o plugue foi removido, após reiniciar o dispositivo retornará ao modo original, TIMER ON e TIMER OFF - devem ser ajustados

32

novamente.

OBSERVAÇÃO: há reciclagem de água de condensação oculta nesta unidade. A água de condensação é parcialmente reciclada entre o

condensador e o prato de água. Quando o nível da água sobe para o nível superior, o interruptor da bóia e o indicador de água cheia (E4)

acendem para lembrar a drenagem da água. Corte o fornecimento de energia, coloque o aparelho em um local adequado, remova o bujão

de drenagem e drene a água completamente. Após a drenagem, reinstale o plugue, ou o aparelho pode vazar e molhar o ambiente.

Se o aparelho for colocado em uma posição que permita a drenagem de água, você também pode conectar o orifício de drenagem à porta

de drenagem para drenar a água. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm,

material: PVC.

Solução de problemas

1) Problema: não funciona.

Análise:

a) talvez o desarme do protetor ou fusível esteja queimado, aguarde 3 minutos e comece novamente, o dispositivo protetor pode estar

impedindo o funcionamento do dispositivo.

c) talvez as pilhas do controle remoto estejam gastas.

d) talvez o plugue não esteja conectado corretamente.

2) Problema: funciona apenas por um curto período de tempo

Análise:

a) se a temperatura definida estiver próxima da temperatura ambiente, você pode diminuir a temperatura definida.

b) talvez a saída de ar esteja bloqueada por um obstáculo. Tire o obstáculo.

3) Problema: funciona, mas não esfria

Análise:

a) talvez a porta ou janela esteja aberta.

b) talvez em uma distância próxima haja outro aparelho funcionando com calor, como aquecedor ou lâmpada, etc.

c) o filtro de ar está sujo, limpe-o.

d) a saída ou entrada de ar está bloqueada.

f) a temperatura definida é muito alta.

4) Problema: Vazamento de água durante o movimento.

Análise:

a) drene o condensado antes de mover.

b) para evitar vazamento de água, coloque o dispositivo em um terreno plano.

5) Problema: Não trabalhe e o indicador de água cheia "E4"

Análise:

a) retire o tampão de borracha para drenar a água.

b) se estiver frequentemente neste estado, contacte um técnico de assistência qualificado.

6) Problema: O dispositivo não inicializa.

Análise:

a) talvez não esteja conectado. Portanto, conecte-o.

b) talvez danos ao plugue ou soquete. Substitua pelo provedor de serviços.

c) talvez o fusível esteja quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC).

7) Problema: O dispositivo para automaticamente.

Análise:

a) temporização desligada ou temperatura definida atingida. Reinicie-o ou aguarde a troca automática.

8) Problema: sem ar frio no modo COOL "K".

Análise:

a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a máquina comutará automaticamente enquanto a

temperatura ambiente for superior à temperatura definida.

b) O dispositivo entra na proteção anticongelante. O dispositivo mudará automaticamente após o término da proteção anticongelante.

9) Problema: LED exibe o código de falha "E2"

Análise:

a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços.

10) Problema: LED exibe o código de falha "E3"

Análise:

a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo provedor de

serviços.

11) Problema: LED exibe o código de falha "E4"

Análise:

a) aviso de cheia de água. Drene a água.

LIMPEZA E MANUTENÇÃO

Manutenção do dispositivo

33

1. Desligue o dispositivo antes de desconectar da fonte de alimentação.

2. Limpe com um pano macio e seco. Use água morna abaixo de 40C para limpar se o aparelho estiver muito sujo.

3. Nunca use substâncias voláteis como gasolina ou pó de polimento para limpar o dispositivo.

Manutenção do filtro de ar

É necessário limpar o filtro de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente empoeirado. Limpe da

seguinte forma:

1. Pare o dispositivo primeiro, empurre o filtro de ar (Figura F).

2. Limpe e reinstale o filtro de ar.

3. Se a sujeira estiver aparente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o em um local fresco e com

sombra e reinstale-o.

Manutenção após o uso

1. Se o dispositivo não for usado por um longo período, remova o tampão de borracha do orifício de drenagem (8) para drenar a água.

2. Mantenha o aparelho a funcionar com a ventoinha apenas durante meio dia durante um dia de sol para secar o aparelho no interior e

evitar que fique bolorento.

3. Pare o dispositivo e retire o plugue do cabo de alimentação, em seguida, retire as baterias do controle remoto e armazene o dispositivo

adequadamente.

4. Limpe o filtro de ar e reinstale-o.

5. Remova as mangueiras de ar, armazene-as de maneira adequada e cubra o orifício com firmeza.

DADOS TÉCNICOS:

Capacidade de refrigeração em BTU: 12.000 BTU / hora

Capacidade de refrigeração em watts: 3500 W

Consumo de energia (resfriamento) W: 1300 W

Volume: <= 65dB

Fluxo de ar: 450 m3 / hora

Classe energética: A

Temporizador: 24 horas

Peso do refrigerante R290: máx. 210 gramas

Capacidade de função de secagem: 28 litros / dia

Cuidado, risco de incêndio.

NÃO fure ou queime.

Esteja ciente de que o refrigerante pode não conter odor.

A quantidade máxima de carga de refrigerante: 210g.

Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de

polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um

ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser

perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização

e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado.

Não colocar o dispositivo em contenedores para resíduos municipais!!

LIETUVIŲ

BENDROSIOS SAUGOS SĄLYGOS

SVARBIOS SAUGOS INSTRUKCIJOS ATSARGIAI Perskaitykite ir išsaugokite ateičiai

1. Prieš naudodamiesi prietaisu, perskaitykite naudojimo vadovą ir vykdykite jame pateiktas

instrukcijas. Gamintojas neatsako už žalą, padarytą naudojant įrenginį ne pagal paskirtį ar

netinkamai naudojant.

2. Prietaisas skirtas naudoti tik namuose. Nenaudokite kitiems tikslams, kurie nėra numatyti.

3. Prietaisą reikia prijungti tik prie įžeminto 220 240 V ~ 50 Hz lizdo. Norint padidinti

eksploatavimo saugą, keli elektros prietaisai neturėtų būti jungiami prie vienos srovės

grandinės tuo pačiu metu.

4. Būkite ypač atsargūs naudodamiesi prietaisu, kai šalia yra vaikai. Neleiskite vaikams

žaisti su šiuo prietaisu, neleiskite vaikams ar žmonėms, nepažįstamiems prietaiso, juo

naudotis.

5. ĮSPĖJIMAS: Šia įranga gali naudotis vyresni nei 8 metų vaikai ir ribotų fizinių, jutimo ar

protinių galimybių žmonės arba žmonės, neturintys patirties ar žinių apie įrangą, jei tai

34

atliekama prižiūrint atsakingam asmeniui. jų saugumui ar jiems buvo suteikta informacija

apie saugų prietaiso naudojimą ir žino apie jo naudojimo pavojus. Vaikai neturėtų žaisti su

įranga. Valyti ir prižiūrėti prietaisą neturėtų vaikai, išskyrus tuos atvejus, kai jie yra vyresni

nei 8 metų, o šios veiklos atliekamos prižiūrint.

6. Po naudojimo visada atjunkite maitinimo kištuką, laikydami už rankos lizdą.

NENUDIRKITE maitinimo laido.

7. Nemerkite laido, kištuko ir viso prietaiso į vandenį ar kitą skystį. Saugokite prietaisą nuo

atmosferos sąlygų (lietaus, saulės ir pan.) Ir nenaudokite didelės drėgmės sąlygomis

(vonios kambariai, drėgni mobilūs namai).

8. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas yra pažeistas, jį reikia

pakeisti specializuotoje remonto dirbtuvėje, kad būtų išvengta pavojaus.

9. Nenaudokite prietaiso su pažeistu maitinimo laidu, jei jis buvo numestas ar kitaip

pažeistas, arba jis veikia netinkamai. Netaisykite prietaiso patys, nes kyla elektros smūgio

rizika. Nuvežkite sugadintą prietaisą į tinkamą aptarnavimo centrą patikrinti ar pataisyti.

Visus remonto darbus gali atlikti tik įgalioti techninės priežiūros punktai. Neteisingai atliktas

remontas gali sukelti rimtą pavojų vartotojui.

10. Padėkite prietaisą ant vėsių, stabilių paviršių, atokiau nuo karštų virtuvės prietaisų, tokių

kaip: elektrinė viryklė, dujinis degiklis ir kt.

11. Įsitikinkite, kad niekas neužstoja prietaiso oro įleidimo ir išleidimo angos

12. Naudokite prietaisą tik ant lygaus paviršiaus, kad nesusidarytų kondensatas

13. Norint užtikrinti papildomą apsaugą, patartina į elektros grandinę įmontuoti likutinės

srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršytų 30mA. Dėl to kreipkitės į elektriką.

14. Reguliariai valykite oro filtrą. Valymo dažnumas priklauso nuo oro švara.

15. Išjungę mašiną, prieš vėl įjungdami, palaukite bent 5 minutes.

16. Nenaudokite prietaiso saulėtose vietose. Kai prietaisas perkaista, apsauga nuo

perkaitimo įjungs įrenginį.

17. Kad būtų užtikrintas efektyvus aušinimas, tarp prietaiso šoninių sienelių ir sienos, baldų

ar užuolaidų turėtų būti laikomas ne mažesnis kaip 60 cm atstumas.

18. Dėl riboto prietaiso veikimo, jei tikslinės ir aplinkos temperatūros skirtumas yra per

didelis, tikslinė temperatūra gali būti nepasiekta.

19. Norėdami sumažinti gaisro, elektros smūgio ar sužeidimo riziką, kai naudojate oro

kondicionierių, laikykitės šių pagrindinių atsargumo priemonių:

a) Prijunkite prie įžeminto lizdo 3 kaiščiais.

b) Nenuimkite įžeminimo gnybto.

c) Nenaudokite adapterio.

d) Nenaudokite ilgintuvo.

e) Prieš atlikdami techninę priežiūrą, atjunkite oro kondicionierių.

f) Norėdami perkelti ir sumontuoti oro kondicionierių, naudokite du ar daugiau žmonių.

20. Nenaudokite agentų, kurie pagreitina atitirpinimo ar valymo procesą, išskyrus tuos,

kuriuos rekomenduoja gamintojas.

21. Prietaisą reikia laikyti kambaryje, kuriame nėra nuolat veikiančių uždegimo šaltinių,

35

pavyzdžiui: atvira ugnis, dujiniai prietaisai ar elektriniai šildytuvai.

PRIEŠ PIRMĄ NAUDOJIMĄ - (E pav.)

Prijunkite jungtis prie oro išmetimo kanalo taip:

1. Ištraukite oro išmetimo kanalą (9), ištraukdami du ortakio galus.

2. Įsukite oro išmetimo kanalą (9) į oro išmetimo kanalo (10) jungtį.

3. Tiesiogiai prijunkite oro išmetimo kanalą (9).

PASTABOS:

1. Kad išvengtumėte elektromagnetinių trukdžių, laikykite įrenginį bent 1 m atstumu nuo televizoriaus ar radijo imtuvų.

2. Nenaudokite įrenginio tiesioginėje saulės šviesoje, kad paviršiaus spalva neišblėstų.

3. Transportuodami nekreipkite įrenginio daugiau nei 35 ° ar aukštyn kojomis. Jei gabenimo metu prietaisas buvo apverstas, teisingai

padėkite jį ir palaukite 2–4 valandas prieš paleidžiant.

4. Įdėkite įrenginį ant lygaus paviršiaus, kurio nuolydis mažesnis nei 5 °.

5. Įrenginys veikia efektyviau tam tikrose patalpų vietose, pasirinkite geriausią vietą:

- Šalia lango, durų ar prancūziško lango.

- Laikykite reikiamą atstumą nuo grįžtančio oro išleidimo angos iki sienos ar kitų kliūčių mažiausiai 60 cm.

- Išplėskite oro žarną, kad įsitikintumėte, jog kitame oro žarnos gale yra tarpas tarp lango durų, lango ar sieninės angos.

- Oro išleidimo angos ar įleidimo angos negalima užblokuoti apsauginėmis grotelėmis ar jokiomis kliūtimis.

Norėdami pailginti įrenginio tarnavimo laiką, sezono pabaigoje išleiskite kondensuotą vandenį iš žemyn išleidžiamų skylių (8), prieš

padėdami įrenginį į saugyklą.

PRIETAISO APRAŠAS: VIETINIS ORO KONDICIONIERIS (A ir B paveikslai)

1. Valdymo pultas

2. Šalto oro išleidimo anga

3. Signalo receptoriai

4. Nuotolinis valdiklis

5. Transportavimo rankena

6. Išmetimo kanalas

7. Garintuvo įėjimas

8. Aušintuvas žemyn. Nutekėjimo anga

9. Oro išmetimo kanalas

10. Lango išmetimo adapteris

VALDYMO SKYDELIS (C paveikslas)

A. Įjungimo / išjungimo mygtukas

B. Ventiliatoriaus greičio mygtukas

C. Režimo mygtukas

D. Laikmačio / temperatūros padidinimo mygtukas

E. Laikmačio / temperatūros mažinimo mygtukas

F. Mažo greičio lemputė

G. Greitaeigė lempa

I. Miego mygtukas ir vaiko užraktas

J. Automatinis režimas

K. Šaunus režimas

L. Sausas režimas

M. Ventiliatoriaus režimas

N. Laikmačio mygtukas

O. Oscillation mygtukas

Nuotolinis valdiklis - D paveikslas

Nuotolinio valdymo pultas perduoda signalus į sistemą.

Mygtukas „A“ - prietaisas bus paleistas, kai jis bus įjungtas, arba bus sustabdytas, kai jis veiks, jei paspausite šį mygtuką.

Mygtukas „B“ - paspauskite jį, kad iš eilės pasirinktumėte ventiliatoriaus greitį.

Mygtukas „C“ - paspauskite jį, kad pasirinktumėte darbo režimą: „J“, „K“, „L“ arba „M.“.

Mygtukas „D“ / „E“ - paspauskite, kad sureguliuotumėte kambario temperatūrą ir laikmatį.

Mygtukas „I“ - paspauskite, jei norite nustatyti arba atšaukti miego režimą.

Mygtukas „N“ - paspauskite, kad nustatytumėte automatinio išjungimo ir įjungimo laiką.

Mygtukas „O“ - paspauskite, jei norite nustatyti arba atšaukti žaliuzių pasukimo režimą.

36

KONTROLĖS LENGVO VEIKIMAS

AUTOMATINIS / VĖSAS / SAUSAS / VENTILIATORIUS

1. Įjunkite įrenginį.

a) Prijunkite prietaisą.

b) Paspauskite mygtuką „A“, tada prietaisas vieną kartą pypteli ir įsijungia.

c) LED diodas rodo kambario temperatūrą ir pradeda veikti automatiniu režimu.

2.Pasirinkite darbo režimą

Paspauskite mygtuką „C“, kad iš eilės pasirinktumėte norimą veikimo režimą:

Automatinis „J“ režimas -> Aušinimo režimas „K“ -> Džiovinimo režimas „L“ -> Ventiliatoriaus režimas „M.“

3. Sureguliuokite temperatūrą

Temperatūrą galima nustatyti 15–31 ° C intervale. Paspauskite „D“ arba „E“ mygtuką, norėdami padidinti arba sumažinti temperatūrą 1 ° C,

vieną kartą paspausdami. Įrenginio LED skydelyje 5 sekundes rodoma tikslinė temperatūra, o tada rodoma kambario temperatūra.

4. Sureguliuokite ventiliatoriaus greitį

Paspauskite mygtuką „B“, norėdami pasirinkti norimą ventiliatoriaus greitį, rodomą seka:

Mažas greitis „F“ -> Greitasis G

5. Jėga

Dar kartą paspaudus mygtuką „A“, prietaisas pasigirs „di“ ir nustos veikti.

6. Paspauskite šį mygtuką „I“, kad įjungtumėte įrenginio miego režimą.

7. Paspauskite šį mygtuką „N“, kad nustatytumėte laiko išjungimą.

Paspauskite šį mygtuką „O“, kad nustatytumėte oro svyravimo svyravimą į kairę ir dešinę.

Kiekvieno režimo veikimo principas:

AUTO „J“ režimas:

Pasirinkus „J“ veikimą, vidaus temperatūros jutiklis veikia automatiškai ir pasirenka vieną iš žemiau esančių darbo režimų:

- Kai kambario temperatūra ≥24 ℃, įrenginys automatiškai pasirenka vėsinimo režimą „K“.

arba

- Kai kambario temperatūra ＜ 24 ℃, įrenginys automatiškai pasirenka didelio ventiliatoriaus greičio režimą „M. ..“.

Sausas „L“ režimas:

1. Išcentrinis ventiliatorius veikia mažu greičiu, o greičio negalima sureguliuoti.

2. Kompresorius sustoja veikęs 8 minutes, po 6 minučių vėl suveikia.

3. Prietaisas perima pastovų temperatūros sausinimo režimą, o temperatūros reguliavimas nėra efektyvus.

„KOL“ režimas:

1. Kai kambario temperatūra yra aukštesnė nei nustatyta valdymo pulte, kompresorius pradeda veikti.

2. Kai kambario temperatūra yra žemesnė nei nustatyta valdymo pulte, kompresoriaus sustojimas ir viršutinis ventiliatorius veikia pradiniu

nustatytu greičiu.

Ventiliatoriaus "M." režimas.

1. Išcentrinis ventiliatorius veikia nustatytu greičiu, o kompresorius neveikia.

2. Temperatūros reguliavimas nėra efektyvus.

Laikmačio veikimas "N":

1. Paspauskite „N“ mygtuką, kad nustatytumėte automatinio išjungimo laiką, kol įrenginys veikia.

2. Paspauskite „N“ mygtuką, kad nustatytumėte automatinio įjungimo laiką, kol įrenginys yra paruoštas.

3. Laiką galima nustatyti nuo 1 iki 24 valandų, paspaudus mygtuką „D“ D +） arba „E“ （-.

Miego režimo „I“ veikimas:

1. Miego režimas veikia, kai įrenginys yra aušinamas „K“ režimu.

2. Paspauskite mygtuką „I“ vėsiame režime „K“, tada įrenginys veiks miego režimu ir ventiliatorius automatiškai pasisuks žemu greičiu.

Nustatyta temperatūra po valandos padidės 1 ℃, o po dviejų valandų padidės 2 ℃. Po šešių valandų įrenginys nustos veikti.

Vaikų užrakto operacija:

1. Paspauskite mygtuką ir 3 sekundes palaikykite „I“ vėsiame režime „K“, kad įjungtumėte vaikų užrakto būseną. Aktyvus šią funkciją

ekrane pasirodys „LC“.

37

2. Dar kartą paspauskite mygtuką ir palaikykite „I“ vėsiame režime „K“ 3 sekundes, kad būtų vaiko užrakto būsena. Išjungus vaikų užrakto

funkciją ekrane bus rodoma esama kambario temperatūra.

„O“ režimo veikimas:

Kai prietaisas įjungtas, paspauskite mygtuką „O“, vertikali žaliuzė įsijungs arba išsijungs. Kai jis įjungtas, žaliuzės gali pasisukti į kairę ir

dešinę puses. Dar kartą paspauskite mygtuką „O“, žaliuzė nustos suktis.

Pastebėti:

Pagrindinė valdymo plokštė turi atminties funkciją, kai prietaisas yra paruoštas veikti, bet yra sustabdytas, pagrindinė valdymo plokštė gali

įsiminti pradinį darbo režimą. Kai įjungsite įrenginį, jis veiks taip pat, kaip ir paskutinį kartą, nebereikės iš naujo nustatyti darbo režimo.

Nuotolinis valdiklis

1. Paslinkite galinį dangtelį, kad atidarytumėte ir nuimkite nuo baterijų izoliacinę plėvelę.

2. Įdėkite baterijas į lizdo vidų, jie turi atitikti „+“ ir „-“ ženklus ant nuotolinio valdymo pulto.

3. Ilgai nenaudodami išimkite baterijas.

4. Norėdami išvengti aplinkos taršos, išimkite panaudotas baterijas ir tinkamai ir saugiai išmeskite.

Norėdami valdyti prietaisą, nukreipkite nuotolinio valdymo pultą (4) į signalo receptorių (3). Nuotolinio valdymo pultas valdys įrenginį 5

metrų atstumu, kai nukreipia į prietaiso signalo receptorių.

APSAUGOS PRIETAISAI

Apsauginis įtaisas gali suveikti ir sustabdyti prietaisą šiais atvejais:

1. aušinimo režimu: vidaus oro temperatūra yra didesnė kaip 43 ° C (109 ° F)

2. aušinimo režimu: kambario temperatūra yra žemesnė nei 15 ° C (59 ° F)

3. sausinimo režimu: kambario temperatūra yra žemesnė kaip 15 ° C (59 ° F).

Jei prietaisas veikia vėsinant „K“ arba „L“ režimą, ilgą laiką atidarius duris ar langą, kai santykinė oro drėgmė yra didesnė nei 80%, iš

išleidimo angos gali lašėti rasa.

Apsauginis įtaisas veiks šiais atvejais:

1. Iš naujo paleisdami įrenginį iš karto nutraukę darbą arba pakeitę pasirinktą režimą dirbdami, turite palaukti 3 minutes.

2. Jei kištukas buvo išimtas, iš naujo paleidus prietaisą grįš į pradinį režimą, reikia vėl nustatyti „TIMER ON“ ir „TIMER OFF“.

PASTABA: šiame įrenginyje paslėptas kondensacinio vandens perdirbimas. Kondensacinis vanduo iš dalies yra perdirbamas tarp

kondensatoriaus ir vandens plokštės. Kai vandens lygis pakyla iki viršutinio lygio, užsidega plūdinis jungiklis ir viso vandens indikatorius

(E4), kad būtų priminta apie nutekėjusį vandenį. Nutraukite maitinimą, perkelkite prietaisą į tinkamą vietą, išimkite išleidimo kamštį, visiškai

išleiskite vandenį. Po kanalizacijos pakartotinai įstatykite kištuką, kitaip prietaisas gali nutekėti ir padaryti jūsų kambarį drėgną.

Jei prietaisas pastatytas tokioje vietoje, kad vanduo galėtų patekti, jūs taip pat galite prijungti kanalizacijos angą prie kanalizacijos angos,

kad nutekėtų vanduo. O tubo de drenagem é adicionado ao kit, com diâmetro interno de 9mm, diâmetro externo de 12mm, material: PVC.

Problemų sprendimas

1) Bėda: nedirbkite.

Analizė:

a) gali būti, kad apsaugos elemento jungiklis ar saugiklis sudegė, palaukite 3 minutes ir paleiskite iš naujo, nes apsauginis įtaisas gali

neleisti prietaisui veikti.

c) gal išeikvos nuotolinio valdymo pulto baterijos.

d) gal kištukas netinkamai įkištas.

2) Gedimas: veikia tik trumpą laiką

Analizė:

a) jei nustatyta temperatūra yra artima kambario temperatūrai, galite ją sumažinti.

b) gal kliūtis užstoja oro išleidimą? Pašalinkite kliūtį.

3) Gedimas: Veikia, bet ne vėsina

Analizė:

a) galbūt durys ar langas yra atviri.

b) gal arti yra kitas šilumą veikiantis prietaisas, pavyzdžiui, šildytuvas ar lempa ir pan.

c) oro filtras yra nešvarus, išvalykite jį.

d) oro išleidimo anga ar įsiurbimo anga užblokuotos.

f) nustatyta temperatūra yra per aukšta.

4) Gedimas: vandens nutekėjimas judant.

Analizė:

a) prieš judant, nusausinkite kondensatą.

b) Norėdami išvengti vandens nutekėjimo, prietaisą raskite ant lygaus paviršiaus.

5) Gedimas: nedirbkite ir pilnas vandens indikatorius „E4“

Analizė:

a) ištraukite guminį kaištį, kad nutekėtų vanduo.

38

b) jei dažnai būna tokia būsena, kreipkitės į kvalifikuotą techninės priežiūros specialistą.

6) Gedimas: įrenginys neįsijungia.

Analizė:

a) gal neprijungtas. Taigi, prijunkite jį.

b) gal pažeisti kištukai ar lizdai. Pakeiskite paslaugų teikėju.

c) gali sulūžti saugiklis. Pakeiskite paslaugų teikėjo saugiklį (specifikacija: 3,15A / 250 VAC).

7) Gedimas: įrenginys automatiškai sustoja.

Analizė:

a) išjungti laiką arba pasiekti nustatytą temperatūrą. Paleiskite jį iš naujo arba palaukite automatinio perjungimo.

8) Gedimas: šalto oro nėra šalto „K“ režimu.

Analizė:

a) kambario temperatūra yra žemesnė už nustatytą. Tai yra normalus reiškinys, mašina automatiškai persijungia, kai kambario temperatūra

yra aukštesnė už nustatytą.

b) Įrenginys apsaugo nuo užšalimo. Pasibaigus apsaugai nuo užšalimo, prietaisas automatiškai persijungs.

9) Gedimas: šviesos diodas rodo gedimo kodą „E2“

Analizė:

a) kambario temperatūros jutiklis sugenda arba sugadinamas. Pakeiskite paslaugų teikėjo kambario temperatūros jutiklį.

10) Gedimas: šviesos diodas rodo gedimo kodą „E3“

Analizė:

a) garintuvo alyvos vamzdžio jutiklis sugenda arba yra sugadintas. Pakeiskite garintuvo ritės vamzdžio jutiklį.

11) Gedimas: šviesos diodas rodo gedimo kodą „E4“

Analizė:

a) perspėjimas apie vandenį pilnai. Nusausinkite vandenį.

VALYMAS IR PRIEŽIŪRA

Įrenginio priežiūra

1. Prieš atjungdami nuo maitinimo, pirmiausia išjunkite įrenginį.

2. Nuvalykite minkšta ir sausa šluoste. Jei prietaisas labai nešvarus, valykite drungnu vandeniu, kurio temperatūra žemesnė nei 40 ° C.

3. Niekada nevalykite prietaiso lakių medžiagų, tokių kaip benzinas ar blizginimo milteliai.

Oro filtrų priežiūra

Oro filtrą būtina valyti kas 2 savaites, jei prietaisas veikia ypač dulkėtoje aplinkoje. Valoma taip:

1. Pirmiausia sustabdykite prietaisą, paspauskite oro filtrą aukštyn (F paveikslas).

2. Išvalykite ir vėl įstatykite oro filtrą.

3. Jei nešvarumai pastebimi, nuplaukite juos ploviklio tirpalu drungname vandenyje. Išvalę išdžiovinkite tamsioje ir vėsioje vietoje, tada vėl

įdiekite.

Priežiūra po naudojimo

1. Jei prietaisas nebus naudojamas ilgą laiką, išleiskite guminį kamštį iš kanalizacijos angos (8), kad nutekėtų vanduo.

2. Saulėtą dieną palaikykite prietaisą veikiantį ventiliatorių tik pusę dienos, kad jis išdžiūtų viduje ir apsaugotų nuo pelėsio.

3. Išjunkite įrenginį ir ištraukite maitinimo laido kištuką, tada išimkite nuotolinio valdymo pulto baterijas ir tinkamai laikykite įrenginį.

4. Išvalykite oro filtrą ir vėl įdėkite.

5. Nuimkite oro žarnas ir tinkamai jas laikykite, sandariai uždenkite skylę.

TECHNINIAI DUOMENYS:

Aušinimo galia BTU: 12.000 BTU / val

Aušinimo galia vatais: 3500 W

Energijos sąnaudos (aušinimas) W: 1300 W

Tūris: <= 65 dB

Oro srautas: 450 m3 / val

Energijos klasė: A

Laikmatis: 24 valandos

R290 aušinimo skysčio svoris: maks. 210 gramų

Džiovinimo funkcijos pajėgumas: 28 litrai per dieną

Atsargiai, gaisro pavojus.

NEGALIMA pradurti ir nedeginti.

Atminkite, kad šaltnešis neturi kvapo.

Didžiausias šaltnešio įkrovos kiekis: 210 g.

Rūpinantis aplinka. Kartono pakuotes atiduoti į makulatūrą. Polietileno (PE) maišelius mesti į plastikui skirtą

konteinerį. Susidėvėjusį prietaisą atiduoti į atitinkamą atliekų surinkimo vietą, nes prietaise esančios pavojingos

medžiagos gali kelti grėsmę aplinkai. Elektrinį prietaisą atiduoti tokį, kad nebūtų galima jo pakartotinai naudoti ir

panaudoti. Jeigu prietaise yra baterijos, būtina jas išimti ir atskirai atiduoti į atliekų surinkimo vietą.

Nemesti prietaiso į buitinių atliekų konteinerį!

39

LATVIEŠU

VISPĀRĪGIE DROŠĪBAS NOSACĪJUMI

SVARĪGAS DROŠĪBAS INSTRUKCIJAS RŪPĪGI LASĪT UN SAUDZĒT NĀKOTNĒM

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos

norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci

pretēji paredzētajam mērķim vai nepareizu darbību.

2. Ierīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti

paredzētajam mērķim.

3. Ierīce jāpievieno maiņstrāvas kontaktligzdai tikai ar iezemētu 220 240 V ~ 50 Hz. Lai

palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas vienā

strāvas ķēdē vienlaikus.

4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties ar

ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.

5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar

ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav pieredzes vai

zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas uzraudzībā. viņu drošībai

vai viņiem ir piešķirta informācija par ierīces drošu lietošanu un viņi apzinās tās lietošanas

bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. Ierīces tīrīšanu un apkopi nedrīkst veikt

bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.

6. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku.

NEvelciet strāvas vadu.

7. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā. Nepakļaujiet

ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta mitruma apstākļos

(vannas istabas, mitras pārvietojamās mājas).

8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina

specializētā remontdarbnīcā, lai izvairītos no briesmām.

9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā

nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks.

Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus

remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var radīt

nopietnas briesmas lietotājam.

10. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm,

piemēram, elektriskās plīts, gāzes degļa utt.

11. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi

12. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu

13. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā ķēdē uzstādīt atlikušās

strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30mA. Par to jautājiet

elektriķim.

14. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.

15. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.

16. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, ierīce pārkarsēšanas laikā

ieslēdzas.

40

17. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm vai

aizkariem jābūt vismaz 60 cm attālumam.

18. Ierīces ierobežotās darbības dēļ, ja starpība starp mērķa temperatūru un apkārtējās

vides temperatūru ir pārāk liela, mērķa temperatūra var netikt sasniegta.

19. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku, lietojot

gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus:

a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām.

b) nenoņemiet zemējuma galu.

c) Nelietojiet adapteri.

d) Nelietojiet pagarinātāju.

e) Pirms apkopes atvienojiet gaisa kondicionieri.

f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk cilvēkus.

20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos, kurus

ieteicis ražotājs.

21. Ierīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta

uguns, gāzes ierīces vai elektriskie sildītāji.

PIRMS PIRMĀ LIETOŠANAS - (E attēls)

Savienojiet savienotājus ar gaisa izplūdes kanālu šādi:

1. Pagariniet gaisa izplūdes kanālu (9), izvelkot abus kanāla galus.

2. Ieskrūvējiet gaisa izplūdes kanālu (9) gaisa izplūdes kanāla (10) savienotājā.

3. Pievienojiet gaisa izplūdes kanālu (9) tieši ierīcei.

PIEZĪMES:

1. Lai izvairītos no elektromagnētiskiem traucējumiem, ierīci turiet vismaz 1 metru attālumā no televizora vai radio.

2. Nepakļaujiet ierīci tiešai saules gaismai, lai izvairītos no virsmas krāsas izbalēšanas.

3. Pārvadājot, nolieciet ierīci vairāk par 35 ° vai otrādi. Ja transportēšanas laikā ierīce ir pagriezta, pareizi nolieciet to un pagaidiet 2-4

stundas, pirms to iedarbināt.

4. Novietojiet ierīci uz līdzenas virsmas, kuras slīpums ir mazāks par 5 °.

5. Ierīce darbojas efektīvāk noteiktās telpas vietās, izvēlieties labāko vietu:

- Blakus logam, durvīm vai franču logam.

- No atplūdes gaisa izplūdes atveres līdz sienai vai citiem šķēršļiem ievērojiet vajadzīgo attālumu vismaz 60 cm.

- Pagariniet gaisa šļūteni, lai pārliecinātos, ka otram gaisa šļūtenes galam ir atstarpe starp loga durvīm, stikloto logu vai sienas atveri.

- Gaisa izvadi vai ieplūdi nevar aizsprostot ar aizsargrežģi vai jebkādiem šķēršļiem.

Lai pagarinātu ierīces kalpošanas laiku, pirms sezonas beigām ievietojiet ierīci noliktavā, iztukšojiet kondensēto ūdeni no notekas atverēm

(8).

IERĪCES APRAKSTS: VIETĒJAIS KONDICIONIERIS (A un B attēls)

1. Vadības panelis

2. Aukstā gaisa izplūde

3. Signālu receptori

4. Tālvadības pults

5. Transportēšanas rokturis

6. Izplūdes kanāls

7. Iztvaicētāja ieeja

8. Dzesētāja drenāžas caurums

9. Gaisa izplūdes kanāls

10. Logu izplūdes adapteris

VADĪBAS PANELIS (C attēls)

A. Ieslēgšanas / izslēgšanas poga ieslēgta / izslēgta

B. Ventilatora ātruma poga

C. Poga Mode

41

D. Taimera / Temperatūras paaugstināšanas poga

E. Taimera / temperatūras samazināšanas poga

F. Zema ātruma lukturis

G. Ātrgaitas lukturis

I. Miega poga un bērna slēdzene

J. Automātiskais režīms

K. Foršs režīms

L. Sausais režīms

M. Ventilatora režīms

N. Taimera poga

O. Svārstību poga

Tālvadības kontrolieris - D attēls

Tālvadības pults pārsūta signālus uz sistēmu.

Poga "A" - ierīce tiks iedarbināta, kad tā tiek barota, vai tiks apturēta, kad tā darbojas, ja nospiedīsit šo pogu.

Poga "B" - nospiediet to, lai secīgi izvēlētos ventilatora ātrumu.

Poga "C" - nospiediet to, lai izvēlētos darbības režīmu: “J”, “K”, “L” vai “M.”.

Poga "D" / "E" - nospiediet, lai pielāgotu istabas temperatūru un taimeri.

Poga "I" - nospiediet, lai iestatītu vai atceltu miega režīmu.

Poga "N" - nospiediet, lai iestatītu automātiskās izslēgšanās un automātiskās ieslēgšanās laiku.

Poga "O" - nospiediet, lai iestatītu vai atceltu žalūziju pagriešanas režīmu.

KONTROLES PANEĻA DARBĪBA

AUTOMĀTISKĀ / VĒZIS / SAUSS / VENTILATORS

1. Ieslēdziet ierīci.

a) Pievienojiet ierīci.

b) Nospiediet pogu “A”, pēc tam ierīce vienreiz iepīkstas un ieslēdzas.

c) LED diode parāda istabas temperatūru un sāk darboties automātiskajā režīmā.

2.Izvēlieties darbības režīmu

Nospiediet taustiņu "C", lai pēc kārtas atlasītu vēlamo darbības režīmu:

Automātiskais režīms "J" -> Dzesēšanas režīms "K" -> Žāvēšanas režīms "L" -> Ventilatora režīms "M.”

3. Pielāgojiet temperatūru

Temperatūru var iestatīt diapazonā no 15 ° -31 ° C. Nospiediet “D” vai “E” pogu, lai vienu reizi nospiežot, palielinātu vai samazinātu

temperatūru par 1 ° C. Ierīces LED panelī 5 sekundes tiek parādīta mērķa temperatūra un pēc tam tiek parādīta istabas temperatūra.

4. Pielāgojiet ventilatora ātrumu

Nospiediet pogu "B", lai pēc kārtas atlasītu vēlamo ventilatora ātrumu:

Zems ātrums "F" -> Liels ātrums G

5. Jauda

Vēlreiz nospiežot pogu "A", ierīce skanēs "di" un pārstāj darboties.

6. Nospiediet šo pogu "I", lai pārietu uz ierīces miega režīmu.

7. Nospiediet šo pogu "N", lai iestatītu izslēgtu laiku.

Nospiediet šo pogu "O", lai iestatītu gaisa šūpošanās svārstības pa kreisi un pa labi.

Katra režīma darbības princips:

AUTO "J" režīms:

Kad darbība "J" ir izvēlēta, iekštelpu temperatūras sensors darbojas automātiski, un tas izvēlas vienu no zemāk minētajiem darbības

režīmiem:

- Kad istabas temperatūra ir ≥24 ℃, iekārta automātiski izvēlas atdzesēšanas režīma "K" režīmu.

vai

- Kad istabas temperatūra ir ＜ 24 ℃, iekārta automātiski izvēlas liela ventilatora ātruma režīmu "M. ..".

Sausais "L" režīms:

1. Centrbēdzes ventilators darbosies ar mazu ātrumu, un ātrumu nevar noregulēt.

2. Kompresors apstāsies pēc 8 minūtēm, pēc tam atkal darbosies pēc 6 minūtēm.

3. Ierīce izmanto pastāvīgu temperatūras pazemināšanas režīmu, un temperatūras regulēšana nav efektīva.

42

COOL "K" režīms:

1. Kad istabas temperatūra ir augstāka par vadības panelī iestatīto temperatūru, kompresors sāk darboties.

2. Kad istabas temperatūra ir zemāka par iestatīto temperatūru vadības panelī, kompresora pietura un augšējais ventilators darbojas ar

sākotnēji iestatīto ātrumu.

Ventilatora "M." režīms.

1. Centrbēdzes ventilators darbojas iestatītajā ātrumā, un kompresors nedarbojas.

2. Temperatūras pielāgošana nav efektīva.

Taimera darbība "N":

1. Nospiediet taustiņu “N”, lai iestatītu automātiskās izslēgšanās laiku, kamēr iekārta darbojas.

2. Nospiediet taustiņu “N”, lai iestatītu automātisko ieslēgšanās laiku, kamēr iekārta ir gatava.

3. Laiku var noregulēt no 1 stundas līdz 24 stundām, nospiežot pogu “D” （+） vai “E” （-.

Miega režīma darbība "I":

1. Miega režīms darbojas, kad iekārta atrodas dzesēšanas "K" režīmā.

2. Vēsajā režīmā "K" nospiediet pogu "I", tad ierīce darbosies miega režīmā un ventilators automātiski ieslēgsies uz mazu ātrumu. Iestatītā

temperatūra pēc stundas palielināsies par 1 ℃, bet pēc divām stundām - par 2 ℃. Pēc sešām stundām vienība pārstāj darboties.

Bērnu slēdzenes darbība:

1. Nospiediet pogu un 3 sekundes turiet “I” vēsā režīmā “K”, lai nonāktu bērnu bloķēšanas stāvoklī. Pēc šīs funkcijas aktivizēšanas uz

ekrāna parādīsies “LC”.

2. Vēlreiz nospiediet pogu un 3 sekundes turiet “I” vēsajā režīmā “K”, lai būtu bērnu bloķēšanas stāvoklis. Pēc bērnu bloķēšanas funkcijas

deaktivizēšanas uz ekrāna tiks parādīta pašreizējā istabas temperatūra.

Režīms "O" režīmā:

Kad ierīce ir ieslēgta, nospiediet pogu "O", vertikālā skava ieslēgsies vai izslēgsies. Kad tas ir ieslēgts, žalūzijas var pagriezt pa kreisi un

labo pusi. Vēlreiz nospiediet pogu "O", žalūzija pārtrauks šūpošanos.

Paziņojums:

Galvenajai vadības pultnei ir atmiņas funkcija, kad ierīce ir gatava darbam, bet ir apturēta, galvenā vadības pults var iegaumēt darba

režīma inicializāciju. Ieslēdzot ierīci, tā darbosies tāpat kā pagājušajā reizē, darba režīms vēlreiz nav jāatjauno.

Tālvadības kontrolieris

1. Bīdiet aizmugurējo vāciņu, lai atvērtu un noņemtu akumulatoru izolācijas plēvi.

2. Ielieciet baterijas slota iekšpusē, tām jāatbilst "+" un "-" zīmēm uz tālvadības pults.

3. Ilgu laiku nelietojot, izņemiet baterijas.

4. Lai novērstu vides piesārņošanu, izņemiet izlietotās baterijas un attiecīgi rīkojieties droši.

Lai darbinātu ierīci, novirziet tālvadības pulti (4) uz signāla uztvērēju (3). Tālvadības pults darbosies ierīci 5 metru attālumā, norādot uz

ierīces signāla uztvērēju.

AIZSARDZĪBAS IERĪCES

Tālāk uzskaitītajos gadījumos aizsargierīce var noklīst un apstādināt ierīci:

1. dzesēšanas režīmā: iekštelpu gaisa temperatūra ir augstāka par 43 ° C (109 ° F)

2. dzesēšanas režīmā: istabas temperatūra ir zemāka par 15 ° C (59 ° F)

3. sausināšanas režīmā: istabas temperatūra ir zemāka par 15 ° C (59 ° F).

Ja ierīce darbojas dzesēšanas režīmā “K” vai sausā “L” režīmā ar ilgstoši atvērtām durvīm vai logu, kad relatīvais mitrums pārsniedz 80%,

no izplūdes vietas var nokrist rasas.

Aizsargierīce darbosies šādos gadījumos:

1. Restartējot ierīci tūlīt pēc darba pārtraukšanas vai mainot izvēlēto režīmu darba laikā, jums jāgaida 3 minūtes.

2. Ja kontaktdakša ir noņemta, pēc restartēšanas ierīce atgriezīsies sākotnējā režīmā, TIMER ON un TIMER OFF ir jāiestata no jauna.

PIEZĪME: šajā ierīcē ir paslēpta kondensāta ūdens pārstrāde. Kondensācijas ūdens tiek daļēji pārstrādāts starp kondensatoru un ūdens

plāksni. Kad ūdens līmenis paaugstinās līdz augšējam līmenim, iedegas pludiņa slēdzis un pilna ūdens indikators (E4), lai atgādinātu par

ūdens novadīšanu. Lūdzu, atslēdziet strāvas padevi, pārvietojiet ierīci uz piemērotu vietu, noņemiet kanalizācijas aizbāzni, pilnībā izlejiet

ūdeni. Pēc notekas no jauna uzstādiet kontaktdakšu, pretējā gadījumā ierīce var noplūst un padarīt jūsu istabu mitru.

Ja iekārta ir novietota tādā stāvoklī, kas ļauj iztukšot ūdeni, jūs varat arī savienot notekas caurumu ar kanalizācijas atveri, lai novadītu

ūdeni. Komplektam pievienota kanalizācijas caurule ar iekšējo diametru 9mm, ārējo diametru 12mm, materiāls: PVC.

43

Traucējummeklēšana

1) nepatikšanas: nedarbojas.

Analīze:

a) varbūt ir aizdedzies aizsargs vai drošinātājs, lūdzu, pagaidiet 3 minūtes un sāciet no jauna, iespējams, ka aizsargierīce neļauj ierīcei

darboties.

c) varbūt ir izlādējušās tālvadības pults baterijas.

d) varbūt kontaktdakša nav pareizi pievienota.

2) Problēmas: darbojas tikai īsu laiku

Analīze:

a) ja iestatītā temperatūra ir tuvu istabas temperatūrai, varat pazemināt iestatīto temperatūru.

b) varbūt gaisa izvadi aizsprosto šķēršļi. Noņemiet šķērsli.

3) nepatikšanas: darbojas, bet nedzesē

Analīze:

a) varbūt durvis vai logs ir atvērti.

b) varbūt tiešā attālumā ir kāda cita ierīce, kas darbojas ar siltumu, piemēram, sildītājs vai lampa utt.

c) gaisa filtrs ir netīrs, lūdzu, notīriet to.

d) gaisa izplūde vai ieplūde ir aizsprostota.

f) iestatītā temperatūra ir pārāk augsta.

4) Problēmas: ūdens noplūde pārvietošanās laikā.

Analīze:

a) pirms pārvietošanas izlejiet kondensātu.

b) lai izvairītos no ūdens noplūdes, lūdzu, atrodiet ierīci uz līdzenas zemes.

5) Problēmas: nestrādā un ir pilns ūdens indikators "E4"

Analīze:

a) lai iztukšotu ūdeni, izvelciet gumijas spraudni.

b) ja tas bieži atrodas šādā stāvoklī, lūdzu, sazinieties ar kvalificētu servisa speciālistu.

6) Problēma: ierīci neizdodas iedarbināt.

Analīze:

a) varbūt nav pievienots. Tātad, pievienojiet to.

b) iespējams, kontaktdakšas vai kontaktligzdas bojājumi. Aizstāt ar pakalpojumu sniedzēju.

c) varbūt sabojājies drošinātājs Nomainiet drošinātāju, ko nodrošina pakalpojumu sniedzējs (specifikācija: 3,15A / 250VAC).

7) Problēmas: ierīce automātiski apstājas.

Analīze:

a) izslēgt laiku vai sasniegt iestatīto temperatūru. Restartējiet to vai gaidiet automātisko pārslēgšanos.

8) Problēmas: aukstā gaisa nav režīmā COOL "K".

Analīze:

a) istabas temperatūra ir zemāka par iestatīto. Tā ir normāla parādība, mašīna automātiski pārslēgsies, kamēr istabas temperatūra būs

augstāka par iestatīto.

b) ierīce darbojas pretaizsalšanas aizsardzībā. Ierīce automātiski pārslēgsies pēc pretaizsalšanas aizsardzības beigām.

9) Problēma: LED displejā tiek parādīts kļūdas kods "E2"

Analīze:

a) istabas temperatūras sensors sabojājas vai sabojājas. Nomainiet pakalpojumu sniedzēju istabas temperatūras sensoru.

10) Problēma: LED displejā tiek parādīts kļūdas kods "E3"

Analīze:

a) iztvaicētāja eļļas caurules sensors sabojājas vai ir bojāts. Nomainiet iztvaicētāja spoles caurules sensoru pie pakalpojumu sniedzēja.

11) Problēma: LED displejā tiek parādīts kļūdas kods "E4"

Analīze:

a) brīdinājums par ūdeni pilns. Izlejiet ūdeni.

TĪRĪŠANA UN APKOPE

Ierīces apkope

1. Pirms atvienojat no strāvas avota, vispirms izslēdziet ierīci.

2. Noslaukiet ar mīkstu un sausu drānu. Izmantojiet remdenu ūdeni, kas zemāks par 40 ° C, lai notīrītu, ja ierīce ir ļoti netīra.

3. Ierīces tīrīšanai nekad nelietojiet gaistošas vielas, piemēram, benzīnu vai pulēšanas pulveri.

Gaisa filtru apkope

Gaisa filtrs ir jātīra ik pēc 2 nedēļām, ja ierīce darbojas īpaši putekļainā vidē. Tīrīt šādi:

1. Vispirms apstādiniet ierīci, uzlieciet gaisa filtru uz augšu (F attēls).

2. Notīriet un no jauna uzstādiet gaisa filtru.

3. Ja netīrumi ir pamanāmi, mazgājiet tos ar mazgāšanas līdzekļa šķīdumu remdenā ūdenī. Pēc tīrīšanas nosusiniet to ēnainā un vēsā

vietā, pēc tam atkārtoti uzstādiet.

44

Apkope pēc lietošanas

1. Ja ierīci ilgstoši nelietosit, ūdens notecēšanai noņemiet gumijas spraudni no kanalizācijas atveres (8).

2. Saulainā dienas laikā ierīci darbiniet tikai ar ventilatoru tikai pusi dienas, lai ierīce nožūtu iekšpusē un neļautu veidoties pelēkumam.

3. Apturiet ierīci un izvelciet strāvas vada spraudni, pēc tam izņemiet tālvadības pults baterijas un pareizi uzglabājiet ierīci.

4. Notīriet gaisa filtru un uzstādiet to atpakaļ.

5. Noņemiet gaisa šļūtenes un pareizi novietojiet tās, un cieši pārklājiet caurumu.

TEHNISKIE DATI:

Dzesēšanas jauda BTU: 12 000 BTU / stundā

Dzesēšanas jauda vatos: 3500 W

Enerģijas patēriņš (dzesēšanai) W: 1300 W

Skaļums: <= 65dB

Gaisa plūsma: 450 m3 / stundā

Enerģijas klase: A

Taimeris: 24 stundas

R290 dzesēšanas šķidruma svars: maks. 210 grami

Žāvēšanas funkcijas jauda: 28 litri dienā

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otreizējai pārstrādei. Polietilēna maisiņus

(PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos

pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce

jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet

pieņemšanas punktā atsevišķi. Produktu neizmest sadzīves atkritumu konteinerā!

Piesardzība, ugunsbīstamība.

NAV caurdurt un nededzināt.

Ņemiet vērā, ka dzesēšanas šķidrumam nedrīkst būt

smakas.

Maksimālais dzesēšanas šķidruma uzlādes daudzums:

210 g.

EESTI

ÜLDISED OHUTUSTINGIMUSED

OLULISED OHUTUSJUHISED LUGEGE ETTEVAATUST JA HOIDKE TULEVIKKU

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid juhiseid.

Tootja ei vastuta kahjude eest, mis on põhjustatud seadme eesmärgipärasest kasutamisest

või ebaõigest kasutamisest.

2. Seade on ette nähtud ainult koduseks kasutamiseks. Ärge kasutage muuks otstarbeks

kui otstarbeks.

3. Seadme toiteallikat tuleks ühendada ainult maandatud 220 240 V ~ 50 Hz sagedusega.

Tööohutuse suurendamiseks ei tohiks mitu vooluahelat üheaegselt ühendada.

4. Kui olete läheduses, kasutage seadet eriti ettevaatlikult. Ärge lubage lastel seadmega

mängida, ärge lubage lastel ega inimestel, kes pole seadmega tuttavad, seda kasutada.

5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud füüsilise,

sensoorse või vaimse võimekusega inimesed või inimesed, kellel pole seadme kasutamise

kohta kogemusi ega teadmisi, kui seda tehakse vastutava isiku järelevalve all. nende

ohutuse tagamiseks või neile on antud teavet seadme ohutu kasutamise kohta ja nad on

teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks varustusega mängida.

Seadme puhastamist ja hooldamist tohivad teha ainult lapsed, välja arvatud juhul, kui nad

on üle 8 aasta vanad ja neid toiminguid teostatakse järelevalve all.

6. Ühendage toitepistik alati lahti, hoides pärast kasutamist pistikupesast käega. ÄRGE

tõmmake toitejuhtmest.

7. Ärge kastke kaablit, pistikut ja kogu seadet vette ega muusse vedelikku. Ärge jätke

seadet atmosfääriolude (vihm, päike jne) kätte ega kasutage kõrge õhuniiskusega

tingimustes (vannituba, niiske liikuv kodu).

45

8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, peaks selle

ohu vältimiseks välja vahetama spetsialiseeritud remonditöökojas.

9. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on maha kukkunud või muul viisil

kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna seal võib

tekkida elektrilöögi oht. Viige kahjustatud seade kontrollimiseks või parandamiseks

vastavasse teeninduskeskusesse. Kõiki remonditöid tohivad teha ainult selleks volitatud

teeninduspunktid. Valesti tehtud remonditööd võivad kasutajale põhjustada tõsiseid ohte.

10. Asetage seade jahedale, kindlale pinnale, eemal kuumadest köögiseadmetest, nagu

näiteks: elektripliit, gaasipõleti jne.

11. Veenduge, et miski ei blokeeri seadme õhu sisse- ja väljalaskeava

12. Kasutage seadet ainult tasasel pinnal, et vältida kondensaadi väljavoolamist

13. Täiendava kaitse tagamiseks on soovitatav paigaldada vooluahelasse jääkvoolu seade

(RCD), mille nimijäägivool ei ületa 30mA. Küsige seda elektrikult.

14. Puhastage regulaarselt õhufiltrit. Puhastamise sagedus sõltub õhu puhtusest.

15. Pärast masina väljalülitamist oodake enne sisselülitamist vähemalt 5 minutit.

16. Ärge kasutage seadet päikesepaistelistes kohtades. Kui seade üle kuumeneb, lülitatakse

ülekuumenemise kaitse seade sisse.

17. Tõhusa jahutuse tagamiseks tuleks seadme külgseinte ja seina või mööbli või kardinate

vahel hoida vähemalt 60 cm vahemaa.

18. Seadme piiratud jõudluse tõttu võib sihttemperatuuri mitte saavutada, kui

sihttemperatuuri ja ümbritseva õhu temperatuuride erinevus on liiga suur.

19. Tulekahju, elektrilöögi või vigastuste ohu vähendamiseks kliimaseadme kasutamisel

järgige järgmisi põhilisi ettevaatusabinõusid:

a) Ühendage 3 tihvtiga maandatud pistikupesaga.

b) Ärge eemaldage maandusharku.

c) Ärge kasutage adapterit.

d) Ärge kasutage pikendusjuhet.

e) Enne hooldust ühendage konditsioneer lahti.

f) Kliimaseadme teisaldamiseks ja paigaldamiseks kasutage kahte või enamat inimest.

20. Sulatamise või puhastamise kiirendamiseks kasutage ainult tootja soovitatud vahendeid.

21. Seadet tuleks hoida ruumis, kus pole pidevalt töötavaid süüteallikaid, näiteks: lahtine tuli,

gaasiseadmed või elektrikerised.

ENNE ESMA KASUTAMIST - (pilt E)

Ühendage pistikud õhu väljalaskekanaliga järgmiselt:

1. Laiendage õhu väljalaskekanalit (9), tõmmates kanali kaks otsa välja.

2. Keerake õhu väljalaskekanal (9) õhu väljalaskekanali (10) pistikusse.

3. Ühendage õhu väljalaskekanal (9) otse seadmega.

MÄRKUSED:

1. Hoidke seadet elektromagnetiliste häirete vältimiseks telerist või raadiotest vähemalt 1 meetri kaugusel.

2. Ärge hoidke seadet otsese päikesevalguse käes, et vältida pinna värvi tuhmumist.

3. Ärge kallutage seadet transportimise ajal rohkem kui 35 ° või tagurpidi. Kui seade on transportimise ajal ümber pööratud, pange see

õigesti alla ja oodake enne käivitamist 2–4 tundi.

4. Asetage seade tasasele pinnale, mille kalle on väiksem kui 5 °.

5. Seade töötab mõnes ruumis tõhusamalt, valige parim asukoht:

46

- akna, ukse või prantsuse akna kõrval.

- Hoidke tagasivooluava väljalaskeava ja seina või muude takistuste vaheline kaugus vähemalt 60 cm.

- Laiendage õhuvoolikut, et õhuvooliku teises otsas oleks aknaukse, prantsuseakna või seinaava vahel vaba ruumi.

- Õhu väljavoolu või sisselaskeava ei saa blokeerida kaitsevõrega ega muude takistustega.

Seadme eluea pikendamiseks tühjendage kondenseeritud vesi allavooluavadest (8), enne kui seade hooaja lõpus hoiule pannakse.

SEADME KIRJELDUS: KOHALIK Konditsioneer (pildid A ja B)

1. Juhtpaneel

2. Külma õhu väljalaskeava

3. Signaali retseptor

4. Kaugjuhtimispult

5. Transpordi käepide

6. Väljalaskekanal

7. Aurusti sisselaskeava

8. Jahuti alla äravooluava

9. Õhu väljalaskekanal

10. Akna väljalaskeadapter

JUHTIPANEEL (pilt C)

A. Toitenupp ON / OFF

B. Ventilaatori kiiruse nupp

C. Režiimi nupp

D. Nupp Taimer / temperatuur üles

E. Nupp Taimer / temperatuur

F. madala kiirusega lamp

G. Kiirlamp

I. Uinunupp ja lapselukk

J. Automaatrežiim

K. jahe režiim

L. Kuiv režiim

M. Ventilaatori režiim

N. Taimeri nupp

O. Oscillation nupp

Kaugkontroller - pilt D

Kaugjuhtimispult edastab signaale süsteemi.

Nupp "A" - seade käivitatakse pärast selle sisselülitamist või peatatakse selle töötamise ajal, kui vajutate seda nuppu.

Nupp "B" - vajutage seda ventilaatori kiiruse valimiseks järjest.

Nupp "C" - vajutage seda, et valida töörežiim: "J", "K", "L" või "M".

Nupp "D" / "E" - vajutage toatemperatuuri ja taimeri reguleerimiseks.

Nupp "I" - vajutage unerežiimi seadmiseks või tühistamiseks.

Nupp "N" - vajutage automaatse väljalülituse ja automaatse sisselülituse aja seadmiseks.

Nupp "O" - vajutusrežiimi pöörlemisrežiimi seadmiseks või tühistamiseks vajutage.

KONTROLLpaneeli KASUTAMINE

AUTOMAATNE / jahutav / kuivatatud / ventilaator

1. Lülitage seade sisse.

a) Ühendage seade.

b) Vajutage nuppu A, siis piiksub üks kord ja lülitage sisse.

c) LED-diood kuvab toatemperatuuri ja hakkab tööle automaatrežiimis.

2. Valige töörežiim

Vajutage nuppu C, et valida järjestikune töörežiim:

Automaatrežiim "J" -> Jahutusrežiim "K" -> Kuivatusrežiim "L" -> Ventilaatori režiim "M.”

3. Reguleerige temperatuuri

Temperatuuri saab seada vahemikku 15–31 ° C. Temperatuuri 1 ° C võrra suurendamiseks või vähendamiseks ühe korra vajutamisega

vajutage nuppu D või E. Seadme LED-paneel näitab soovitud temperatuuri 5 sekundi jooksul ja seejärel toatemperatuuri.

4. Reguleerige ventilaatori kiirust

47

Vajutage nuppu "B", et valida soovitud ventilaatori kiirus, mis kuvatakse järjestuse järgi:

Madal kiirus "F" -> Suur kiirus G

5. Jõud

Kui vajutate uuesti nuppu "A", kõlab seade "di" ja lakkab töötamast.

6. Seadme puhkeolekusse sisenemiseks vajutage seda nuppu "I".

7. Ajastatud väljalülituse seadmiseks vajutage seda nuppu "N".

Vajutage seda nuppu "O", et seada õhu pöördevõnkumisi vasakule-paremale.

Iga režiimi tööpõhimõte:

AUTO "J" režiim:

Kui töö J on valitud, töötab sisetemperatuuri andur automaatselt ja see valib ühe järgmistest töörežiimidest:

- Kui toatemperatuur on ≥24 ℃, valib seade automaatselt jaheda režiimi "K".

või

- Kui toatemperatuur on ＜ 24 ℃, valib seade automaatselt suure ventilaatori kiiruse režiimi "M. ..".

Kuiv "L" režiim:

1. Tsentrifugaalventilaator töötab madala kiirusega ja kiirust ei saa reguleerida.

2. Kompressor seiskub pärast 8-minutist töötamist ja töötab seejärel 6-minutilise töö järel uuesti.

3. Seade võtab temperatuuri püsiva kuivatamise režiimi ja temperatuuri reguleerimine pole efektiivne.

JAH "K" režiim:

1. Kui toatemperatuur on juhtpaneelil seatud temperatuurist kõrgem, hakkab kompressor tööle.

2. Kui toatemperatuur on juhtpaneelil seatud temperatuurist madalam, töötab kompressori seiskamine ja ülemine ventilaator algsel

seadistatud kiirusel.

Ventilaatori "M." režiim.

1. Tsentrifugaalventilaator töötab seatud kiirusel ja kompressor ei tööta.

2. Temperatuuri reguleerimine pole efektiivne.

Taimeri töö "N":

1. Vajutage nuppu N, et seadistada automaatne väljalülitusaeg seadme töötamise ajal.

2. Vajutage nuppu N, et seadistada automaatne sisselülitusaeg, kuni seade on valmis.

3. Kellaaja saab reguleerida vahemikus 1 tund kuni 24 tundi, vajutades nuppu "D" （+） või "E" （-.

Puhkerežiimi "I" režiim:

1. Unerežiim töötab siis, kui seade on jahutusrežiimis "K".

2. Vajutage jahedas režiimis "K" nuppu "I", siis töötab seade puhkeolekus ja ventilaator lülitub automaatselt madalale kiirusele. Seadistatud

temperatuur tõuseb ühe tunni pärast 1 ℃ ja kahe tunni pärast tõuseb 2 ℃. Kuue tunni pärast lakkab seade töötamast.

Lapseluku toiming:

1. Lapseluku olekusse sisenemiseks vajutage nuppu ja hoidke jahedas režiimis “K” “I” 3 sekundit. Pärast selle funktsiooni aktiveerimist

kuvatakse ekraanil “LC”.

2. Vajutage uuesti nuppu ja hoidke lapseluku oleku saavutamiseks jahedas režiimis “K” nuppu 3 sekundit. Pärast lapseluku funktsiooni

desaktiveerimist kuvatakse ekraanil praegune toatemperatuur.

Režiimi "O" režiim:

Kui seade on sisse lülitatud, vajutage nuppu "O", vertikaalne luup lülitub sisse või välja. Kui see on sisse lülitatud, saab luuk vasakut ja

paremat külge pöörata. Vajutage uuesti nuppu "O", luuk peatub.

Teade:

Põhipaneelil on mälufunktsioon, kui seade on töövalmis, kuid seiskunud olekus, suudab peakonsool meelde jätta töörežiimi lähtestamise.

Seadme sisselülitamisel töötab see samamoodi nagu eelmine kord, töörežiimi pole vaja uuesti lähtestada.

KAUGJUHTIMINE

1. Libistage tagakaant akude eralduskile avamiseks ja eemaldamiseks.

2. Pange patareid pesasse, need peavad vastama puldi märkidele "+" ja "-".

3. Pikka aega, kui te seda ei kasuta, võtke patareid välja.

4. Keskkonnareostuse vältimiseks eemaldage kasutatud akud ja käidelge neid ohutult ja asjakohaselt.

Seadme kasutamiseks suunake kaugjuhtimispult (4) signaali vastuvõtjale (3). Kaugjuhtimispult töötab seadme signaali vastuvõtjale

osutades seadet 5 meetri kaugusel.

48

Kaitseseadmed

Kaitseseade võib seadme välja lülituda ja peatuda järgmistel juhtudel:

1. jahutusrežiimis: siseõhu temperatuur on üle 43 ° C (109 ° F)

2. jahutusrežiimis: toatemperatuur on alla 15 ° C (59 ° F)

3. õhukuivatusrežiimis: toatemperatuur on alla 15 ° C (59 ° F).

Kui seade töötab jahutusrežiimis K või kuivades L režiimi, kui uks või aken on pikka aega avatud, kui suhteline õhuniiskus on üle 80%, võib

kaste väljalaskeavast tilkuda.

Kaitseseade töötab järgmistel juhtudel:

1. Seadme taaskäivitamine kohe pärast töö peatamist või valitud režiimi muutmist töötamise ajal peate ootama 3 minutit.

2. Kui pistik on eemaldatud, naaseb seade pärast taaskäivitamist algsesse režiimi, TIMER ON ja TIMER OFF - tuleb uuesti seadistada.

MÄRKUS: selles seadmes on peidetud kondenseerunud vee ringlussevõtt. Kondenseeruv vesi toimub osaliselt kondensaatori ja veeplaadi

vahel ringlussevõtuks. Kui veetase tõuseb ülemisele tasemele, süttivad ujuvlüliti ja täisvee indikaator (E4), et meelde tuletada vett.

Katkestage toide, viige seade sobivasse kohta, eemaldage äravoolukork ja tühjendage vesi täielikult. Pärast äravoolu paigaldage pistik

uuesti, vastasel juhul võib seade lekkida ja muuta teie ruumi märjaks.

Kui seade asetatakse kanalisatsiooni võimaldavasse kohta, saate vee tühjendamiseks ühendada ka tühjendusava tühjendusavasse.

Komplektile on lisatud äravoolutoru, siseläbimõõt 9mm, välisläbimõõt 12mm, materjal: PVC.

Veaotsing

1) Probleem: ärge töötage.

Analüüs:

a) võib-olla on kaitsme kaitse või kaitse läbi põlenud, oodake 3 minutit ja alustage uuesti, kaitseseade võib seadme töötamist takistada.

c) võib-olla on puldi patareid otsa saanud.

d) võib-olla pole pistik korralikult ühendatud.

2) Probleem: töötab ainult lühikest aega

Analüüs:

a) kui seatud temperatuur on toatemperatuurile lähedal, võite seadet alandada.

b) võib-olla on õhu väljalaskeava takistatud. Viige takistus minema.

3) Hädad: töötab, kuid ei jahuta

Analüüs:

a) võib-olla on uks või aken avatud.

b) võib-olla lähedal asub mõni teine kuumtöötlusseade, näiteks küttekeha või lamp jne.

c) õhufilter on määrdunud, puhastage see.

d) õhu väljalaskeava või sisselaskeava on blokeeritud.

f) seatud temperatuur on liiga kõrge.

4) Probleem: veeleke liikumise ajal.

Analüüs:

a) enne liikumist tühjendage kondensaat.

b) vee lekke vältimiseks leidke seade tasasel pinnal.

5) Probleem: ärge töötage ja vesi on täis indikaator "E4"

Analüüs:

a) tõmmake vee tühjendamiseks välja kummist pistik.

b) kui see on sageli selles olekus, pöörduge kvalifitseeritud hooldustehniku poole.

6) Probleem: seade ei käivitu.

Analüüs:

a) võib-olla pole ühendatud. Niisiis, ühendage see.

b) võib-olla pistiku või pistikupesa kahjustus. Asendage teenusepakkuja poolt.

c) võib-olla on kaitsme katki. Asendage kaitse teenusepakkuja poolt (spetsifikatsioon: 3,15A / 250 VAC).

7) Probleem: seade peatub automaatselt.

Analüüs:

a) ajastus väljalülitatud või saavutatud temperatuur. Taaskäivitage see või oodake automaatse lülituse saabumist.

8) Probleem: režiimis COOL "K" pole külma õhku.

Analüüs:

a) toatemperatuur on seatud temperatuurist madalam. See on tavaline nähtus, kui toatemperatuur on seatud temperatuurist kõrgem, lülitub

seade automaatselt ümber.

b) Seade kaitseb külma eest. Pärast jäätumisvastase kaitse lõppemist lülitub seade automaatselt ümber.

9) Tõrge: LED näitab veakoodi "E2"

Analüüs:

a) toatemperatuuri andur ei tööta ega kahjusta. Asendage teenusepakkuja toatemperatuuri andur.

10) Tõrge: LED näitab veakoodi "E3"

49

Analüüs:

a) aurusti õlitoru andur ebaõnnestub või on kahjustatud. Asendage aurustaja mähise toru andur teenusepakkuja poolt.

11) Tõrge: LED näitab veakoodi "E4"

Analüüs:

a) vett täis hoiatus. Tühjendage vesi välja.

PUHASTAMINE JA HOOLDUS

Seadme hooldus

1. Enne toiteallikast lahti ühendamist lülitage seade kõigepealt välja.

2. Pühkige pehme ja kuiva lapiga. Kui seade on väga määrdunud, kasutage puhastamiseks leiget vett alla 40 ° C.

3. Ärge kunagi kasutage seadme puhastamiseks lenduvaid aineid, näiteks bensiini või poleerimispulbrit.

Õhufiltrite hooldus

Õhufiltrit on vaja puhastada iga 2 nädala tagant, kui seade töötab eriti tolmuses keskkonnas. Puhastage järgmiselt:

1. Seisake esmalt seade, suruge õhufilter üles (pilt F).

2. Puhastage ja paigaldage õhufilter uuesti.

3. Kui mustus on silmatorkav, peske seda leige veega pesemisvahendi lahusega. Pärast puhastamist kuivatage see varjutatud ja jahedas

kohas ja installige siis uuesti.

Hooldus pärast kasutamist

1. Kui seadet ei kasutata pikka aega, eemaldage vee tühjendamiseks kummist pistik tühjendusavast (8).

2. Hoidke seadet ventilaatori abil päikeselise päeva jooksul ainult pool päeva, et seade selle sees kuivaks saaks ja hallituse teket ei saaks.

3. Seisake seade ja tõmmake toitejuhtme pistik välja, seejärel eemaldage kaugjuhtimispuldi patareid ja hoidke seadet korralikult.

4. Puhastage õhufilter ja paigaldage see uuesti.

5. Eemaldage õhuvoolikud ja hoidke neid korralikult ning katke auk tihedalt.

TEHNILISED ANDMED:

Jahutusvõimsus BTU juures: 12 000 BTU / tund

Jahutusvõimsus vattides: 3500 W

Energiatarve (jahutamine) W: 1300 W

Maht: <= 65 dB

Õhuvool: 450 m3 / tunnis

Energiaklass: A

Taimer: 24 tundi

Jahutusvedeliku R290 mass: max. 210 grammi

Kuivatusfunktsioon: 28 liitrit päevas

Hoolitse keskkonnakaitse eest..

Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse.

Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid

võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti

kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti.

Seadet ei tohi visata olmejäätmete konteineritesse!!

Ettevaatust, tuleoht.

MITTE läbistada ega põletada.

Pange tähele, et külmutusagens ei pruugi lõhna

sisaldada.

Maksimaalne külmutusagensi laadimiskogus: 210 g.

ROMÂNĂ

CONDIȚII GENERALE DE SIGURANȚĂ

INSTRUCȚIUNI DE SIGURANȚĂ IMPORTANTE CITIȚI ÎNCETARE ȘI SALVAȚI

PENTRU VIITOR

1. Înainte de a utiliza dispozitivul, citiți manualul de operare și urmați instrucțiunile

conținute de acesta. Producătorul nu este responsabil pentru daunele cauzate de

utilizarea dispozitivului contrar scopului intenționat sau a funcționării necorespunzătoare a

acestuia.

2. Aparatul este numai pentru uz casnic. Nu folosiți în alte scopuri care nu sunt destinate

scopului său.

3. Dispozitivul trebuie conectat numai la o priză de curent alternativ cu o masă de pământ

50

220 240V ~ 50Hz. Pentru a spori siguranța operațională, mai multe dispozitive electrice

nu ar trebui conectate la un circuit de curent în același timp.

4. Aveți precauție extremă atunci când utilizați dispozitivul când copiii sunt în apropiere.

Nu permiteți copiilor să se joace cu dispozitivul, nu lăsați copiii sau persoanele

necunoscute de dispozitiv să-l folosească.

5. AVERTIZARE: Acest echipament poate fi utilizat de copii peste 8 ani și de persoane cu

capacitate fizică, senzorială sau mentală limitată sau de persoane care nu au experiență

sau cunoștințe despre echipament, dacă acest lucru este realizat sub supravegherea

unei persoane responsabile pentru siguranța lor sau le-a fost oferită informații despre

utilizarea în siguranță a dispozitivului și sunt conștienți de pericolele folosirii acestuia.

Copiii nu ar trebui să se joace cu echipamentul. Curățarea și întreținerea dispozitivului nu

trebuie să fie efectuată de către copii, cu excepția cazului în care au peste 8 ani și aceste

activități sunt desfășurate sub supraveghere.

6. Deconectați întotdeauna mufa de alimentare ținând priza cu mâna după utilizare. NU

trageți cablul de alimentare.

7. Nu scufundați cablul, mufa și întregul dispozitiv în apă sau în orice alt lichid. Nu

expuneți dispozitivul la condiții atmosferice (ploaie, soare etc.) și nu folosiți în condiții de

umiditate ridicată (băi, case mobile umede).

8. Verificați periodic starea cablului de alimentare. În cazul în care cablul de alimentare

este deteriorat, acesta trebuie înlocuit de un atelier de reparații de specialitate pentru a

evita pericolul.

9. Nu folosiți aparatul cu un cablu de alimentare deteriorat sau dacă a fost aruncat sau

deteriorat în alt mod sau dacă nu funcționează corect. Nu reparați singur dispozitivul,

deoarece există riscul de electrocutare. Duceți dispozitivul deteriorat la un centru de

service adecvat pentru verificare sau reparare. Toate reparațiile pot fi efectuate numai de

către punctele de service autorizate. Reparațiile efectuate incorect pot cauza pericol grav

pentru utilizator.

10. Așezați dispozitivul pe o suprafață rece, stabilă, departe de aparatele de bucătărie

calde, cum ar fi: aragaz electric, arzător de gaz etc.

11. Asigurați-vă că nimic nu blochează intrarea și ieșirea aerului dispozitivului

12. Folosiți dispozitivul numai pe o suprafață plană pentru a preveni scurgerea

condensului

13. Pentru a oferi o protecție suplimentară, este recomandabil să instalați un dispozitiv de

curent rezidual (RCD) în circuitul electric cu un curent rezidual nominal care să nu

depășească 30mA. Întrebați un electrician pentru asta.

14. Curățați regulat filtrul de aer. Frecvența curățării depinde de curățenia aerului.

15. După ce opriți mașina, așteptați cel puțin 5 minute înainte de a o porni din nou.

16. Nu folosiți dispozitivul în locuri însorite. Când dispozitivul se supraîncălzește, protecția

de supraîncălzire va porni dispozitivul.

17. Pentru a asigura o răcire eficientă, trebuie să existe o distanță de cel puțin 60 cm

între pereții laterali ai dispozitivului și peretele sau mobilierul sau perdelele.

51

18. Datorită performanței limitate a dispozitivului, dacă diferența dintre temperatura țintă și

temperatura ambiantă este prea mare, este posibil ca temperatura țintă să nu fie atinsă.

19. Pentru a reduce riscul de incendiu, electrocutare sau vătămare la utilizarea aparatului de

aer condiționat, respectați următoarele precauții de bază:

a) Conectați-vă la o priză împământată cu 3 pini.

b) Nu îndepărtați pronta de împământare.

c) Nu folosiți adaptorul.

d) Nu folosiți un prelungitor.

e) Deconectați aparatul de aer condiționat înainte de întreținere.

f) Folosiți două sau mai multe persoane pentru a muta și instala aerul conditionat.

20. Nu folosiți agenți care accelerează procesul de decongelare sau curățare, altele decât

cele recomandate de producător.

21. Dispozitivul trebuie depozitat într-o cameră fără surse de aprindere constantă, de

exemplu: foc deschis, aparate cu gaz sau încălzitoare electrice.

ÎNAINTE DE PRIMA UTILIZARE - (imaginea E)

Conectați conectorii la conducta de evacuare a aerului după cum urmează:

1. Extindeți conducta de evacuare a aerului (9) scoțând cele două capete ale conductei.

2. Înșurubați conducta de evacuare a aerului (9) în conectorul conductei de evacuare a aerului (10).

3. Conectați direct conducta de evacuare a aerului (9) la dispozitiv.

OBSERVAȚII:

1. Păstrați unitatea la cel puțin 1 metru distanță de televizor sau radiouri pentru a evita interferențele electromagnetice.

2. Nu expuneți unitatea sub lumina directă a soarelui pentru a evita estomparea culorii suprafeței.

3. Nu înclinați unitatea mai mult de 35 ° sau cu capul în jos în timpul transportului. Dacă dispozitivul a fost răsturnat în timpul transportului,

puneți-l corect și așteptați 2-4 ore înainte de al. porni.

4. Așezați unitatea pe o suprafață plană cu înclinare mai mică de 5 °.

5. Unitatea funcționează mai eficient în anumite locații ale camerei, selectați cea mai bună locație:

- Lângă o fereastră, o ușă sau o fereastră franceză.

- Păstrați distanța necesară de la ieșirea aerului de retur până la perete sau alte obstacole de cel puțin 60 cm.

- Extindeți furtunul de aer pentru a vă asigura că celălalt capăt al furtunului de aer are o distanță între ușa ferestrei sau fereastra franceză

sau orificiul de perete.

- Ieșirea sau admisia aerului nu poate fi blocată de grila de protecție sau de orice obstacol.

Pentru a prelungi durata de viață a unității, scurgeți apa condensată din orificiile de scurgere în jos (8) înainte de a pune unitatea în depozit

la sfârșitul sezonului.

DESCRIEREA DISPOZIȚIEI: CONDIȚIONAR LOCAL DE AER (imaginile A și B)

1. Panoul de control

2. Ieșire aer rece

3. Receptor de semnal

4. Telecomanda

5. Mâner de transport

6. conducta de evacuare

7. Intrare evaporator

8. Răcitor în jos

9. Conducta de evacuare a aerului

10. Adaptor pentru evacuarea geamurilor

PANELUL DE CONTROL (imaginea C)

A. Buton de pornire ON / OFF

B. Butonul de viteză a ventilatorului

C. Butonul de mod

52

D. Buton Cronometru / Temperatură

E. Buton Cronometru / Temperatură în jos

F. Lampa de viteză mică

G. Lampa de mare viteză

I. Buton de repaus și blocare pentru copii

J. Mod automat

K. Mod rece

L. Modul uscat

M. Modul ventilator

N. Buton cronometru

O. Buton de oscilare

Telecomandă - imagine D

Telecomanda transmite semnale sistemului.

Butonul "A" - aparatul va fi pornit atunci când este pornit sau va fi oprit atunci când este în funcțiune, dacă apăsați acest buton.

Butonul "B" - apăsați-l pentru a selecta succesiunea vitezei ventilatorului.

Butonul "C" - apăsați-l pentru a selecta modul de operare: "J", "K", "L" sau "M".

Butonul "D" / "E" - apăsați pentru a regla temperatura camerei și cronometrul.

Butonul "I" - apăsați pentru a seta sau anula modul de repaus.

Butonul "N" - apăsați pentru a seta ora de oprire automată și de pornire automată.

Butonul "O" - apăsați pentru a seta sau a anula modul basculant al. fanilor.

FUNCȚIONAREA PANELULUI DE CONTROL

AUTOMATIC / COOL / Dry / Ventilator

1. Porniți dispozitivul.

a) Conectați dispozitivul.

b) Apăsați butonul "A", apoi dispozitivul sună o dată și porniți.

c) Diodă LED afișează temperatura camerei și începe să funcționeze în regim automat.

2. Alegeți modul de operare

Apăsați butonul "C" pentru a selecta modul de operare dorit după secvență:

Modul automat "J" -> Modul de răcire "K" -> Modul de uscare "L" -> Modul ventilator "M.”

3. Reglați temperatura

Temperatura poate fi setată într-un interval de 15 ° -31 ° C. Apăsați butonul „D” sau „E” pentru a crește sau a scădea temperatura cu 1 ° C,

apăsând o dată. Panoul LED al dispozitivului arată temperatura țintă timp de 5 secunde, apoi afișează temperatura camerei.

4. Reglați viteza ventilatorului

Apăsați butonul "B" pentru a selecta viteza dorită a ventilatorului, după secvență:

Viteză mică "F" -> Viteză mare G

5. Putere

Când apăsați din nou butonul „A”, dispozitivul va suna „di” și nu va mai funcționa.

6. Apăsați acest buton "I" pentru a intra în modul de repaus al. dispozitivului.

7. Apăsați acest buton "N" pentru a seta o oprire cronologică.

Apăsați acest buton "O" pentru a seta oscilația de balansare a aerului în direcțiile stânga-dreapta.

Principiul de lucru al fiecărui mod:

Modul AUTO "J":

Odată selectată operația „J”, senzorul de temperatură interioară funcționează automat și selectează unul dintre modurile de operare de mai

jos:

- Când temperatura camerei ≥24 ℃ unitatea va selecta automat modul rece "Mod" K.

sau

- Când temperatura camerei ＜ 24 ℃, unitatea va selecta automat modul de viteză mare al ventilatorului „M. ..”.

Modul „L” uscat:

1. Ventilatorul centrifugal în sus va rula cu viteză mică, iar viteza nu poate fi reglată.

2. Compresorul se va opri după funcționarea a 8 minute, apoi va rula din nou după 6 minute.

3. Dispozitivul adoptă un mod de dezumidificare constantă a temperaturii, iar reglarea temperaturii nu este eficientă.

53

Modul "K" COOL:

1. Când temperatura camerei este mai mare decât temperatura setată pe panoul de control, compresorul începe să funcționeze.

2. Când temperatura camerei este mai mică decât temperatura setată pe panoul de control, oprirea compresorului și ventilatorul superior

funcționează la viteza inițială setată.

Modul „M” al. fanului.

1. Ventilatorul centrifugal în sus funcționează cu viteza setată, iar compresorul nu funcționează.

2. Reglarea temperaturii nu este eficientă.

Funcționare cronometru "N":

1. Apăsați butonul „N” pentru a seta timpul de oprire automată în timp ce unitatea este în funcțiune.

2. Apăsați butonul „N” pentru a seta automat la timp cât unitatea este gata.

3. Timpul poate fi reglat în intervalul de la 1 oră la 24 de ore prin apăsarea butonului „D” （+） sau „E” （-.

Modul de repaus „I” operație:

1. Modul de repaus funcționează atunci când unitatea se află în modul „K” de răcire.

2. Apăsați butonul "I" în modul rece "K", apoi unitatea va funcționa în modul de repaus și ventilatorul se va transforma automat în viteză

mică. Temperatura setată va crește cu 1 ℃ după o oră și va crește cu 2 ℃ după două ore. După șase ore, unitatea nu va mai funcționa.

Funcționare de blocare pentru copii:

1. Apăsați butonul și țineți apăsat „I” în modul rece „K” timp de 3 secunde pentru a intra în starea de blocare a copilului. Pe ecran va fi afișat

„LC” după activarea acestei funcții.

2. Apăsați din nou butonul și țineți apăsat „I” în modul rece „K” timp de 3 secunde pentru a exista starea de blocare a copilului. Pe ecran se

va afișa temperatura camerei prezentă după dezactivarea funcției de blocare a copilului.

Funcționarea în modul „O” în mișcare:

Când dispozitivul este pornit, apăsați butonul "O", latura verticală se va aprinde sau se va opri. Când este pornit, cel mai ridicat poate lăsa

părțile din stânga și din dreapta. Apăsați din nou butonul „O”, înăbușitorul va înceta.

Înștiințare:

Placa de control principală are funcția de memorie, când dispozitivul este gata să funcționeze, dar în stare de oprire, placa de control

principală poate memora inițializarea modului de lucru. Când porniți unitatea, aceasta va funcționa la fel ca aceeași punere în funcțiune a

modului de lucru ca data trecută, fără a fi nevoie să resetați din nou modul de lucru.

TELECOMANDA

1. Glisați capacul posterior pentru a deschide și scoateți filmul de izolare de pe baterii.

2. Introduceți bateriile în slot, trebuie să corespundă semnelor "+" și "-" de pe telecomandă.

3. Nu folosiți mult timp, scoateți bateriile.

4. Pentru a preveni poluarea mediului, scoateți bateriile utilizate și aruncați în mod corespunzător siguranța.

Pentru a acționa dispozitivul, țineți telecomanda (4) către receptorul de semnal (3). Telecomanda va acționa dispozitivul la o distanță de 5

metri atunci când indică receptorul de semnal al dispozitivului.

DISPOZITIVE DE PROTECTIE

Dispozitivul de protecție poate declanșa și opri aparatul în cazurile enumerate mai jos:

1. la modul de răcire: temperatura aerului din interior este peste 43 ° C (109 ° F)

2. la modul de răcire: temperatura camerei este sub 15 ° C (59 ° F)

3. la modul de dezumidificare: temperatura camerei este sub 15 ° C (59 ° F).

Dacă dispozitivul rulează în modul „K” de răcire sau uscat „L”, cu ușa sau fereastra deschisă mult timp, când umiditatea relativă este peste

80%, ar putea scurge roua din priză.

Dispozitivul de protecție va funcționa în următoarele cazuri:

1. Reporniți dispozitivul imediat după oprirea lucrului sau schimbarea modului selectat în timpul lucrului, trebuie să așteptați 3 minute.

2. Dacă dopul a fost scos, după repornirea dispozitivului va reveni la modul inițial, TIMER ON și TIMER OFF - trebuie să fie din nou reglate.

ATENȚIE: există reciclarea apei în condensare ascunsă în această unitate. Apa de condensare este parțial reciclată între condensator și

placa de apă. Când nivelul apei crește la nivelul superior, întrerupătorul plutitor și indicatorul plin al apei (E4) se aprind pentru a reaminti

scurgerea apei. Vă rugăm să întrerupeți sursa de alimentare, mutați aparatul într-un loc adecvat, scoateți dopul de scurgere, scurgeți

complet apa. După scurgere, reinstalați dopul, sau aparatul se poate scurge și vă va face camera umedă.

Dacă aparatul este plasat într-o poziție care admite apa de scurgere, puteți, de asemenea, conecta gaura de scurgere la portul de scurgere

pentru a scurge apa. Țeava de scurgere se adaugă la kit, cu diametrul interior 9mm, diametrul exterior 12mm, material: PVC.

54

Depanare

1) Probleme: nu funcționați.

Analiză:

a) Poate că este declanșată declanșarea protectorului sau siguranța, vă rugăm să așteptați 3 minute și să începeți din nou, dispozitivul de

protecție poate împiedica funcționarea dispozitivului.

c) poate bateriile din telecomanda sunt epuizate.

d) poate că fișa nu este corect conectată.

2) Probleme: funcționează doar pentru o perioadă scurtă de timp

Analiză:

a) dacă temperatura setată este aproape de temperatura camerei, puteți scădea temperatura setată.

b) poate că ieșirea de aer este blocată de obstacole. Luați obstacolul.

3) Probleme: funcționează, dar nu răcește

Analiză:

a) poate ușa sau fereastra sunt deschise.

b) poate că la distanță apropiată există un alt aparat care lucrează la căldură precum încălzitorul sau lampa etc.

c) filtrul de aer este murdar, vă rugăm să îl curățați.

d) priza de aer sau admisia este blocată.

f) temperatura setată este prea mare.

4) Probleme: Scurgeri de apă în timpul deplasării.

Analiză:

a) scurgeți condensul înainte de a vă deplasa.

b) pentru a evita scurgerile de apă, vă rugăm să localizați dispozitivul pe un teren plat.

5) Probleme: Nu funcționați și indicatorul complet de apă "E4"

Analiză:

a) scoateți dopul de cauciuc pentru a scurge apa.

b) dacă se află deseori în această stare, vă rugăm să contactați serviciul tehnic calificat.

6) Probleme: dispozitivul nu reușește să pornească.

Analiză:

a) poate nu este conectat. Deci, conectați-l.

b) poate daune pentru priză sau priză. Înlocuiți-l de către furnizorul de servicii.

c) poate siguranță ruptă. Înlocuiți siguranța în funcție de furnizorul de servicii (specificația: 3,15A / 250 VAC).

7) Probleme: dispozitivul se oprește automat.

Analiză:

a) timpul de închidere sau temperatura setată. Reporniți-l sau așteptați comutarea automată.

8) Probleme: fără aer rece în modul COOL „K”.

Analiză:

a) temperatura camerei este mai mică decât temperatura setată. Este un fenomen normal, mașina se va comuta automat în timp ce

temperatura camerei este mai mare decât temperatura setată.

b) Dispozitivul intră în protecție anti-îngheț. Dispozitivul va comuta automat după ce protecția anti-îngheț este încheiată.

9) Probleme: LED-ul afișează codul de eroare "E2"

Analiză:

a) Senzorul de temperatură din cameră defectează sau deteriorează. Înlocuiți senzorul de temperatură al camerei de către furnizorul de

servicii.

10) Probleme: LED-ul afișează codul de eroare "E3"

Analiză:

a) senzorul conductei de ulei de evaporator eșuează sau este deteriorat. Înlocuiți senzorul conductei bobinei de evaporator de către

furnizorul de servicii.

11) Problemă: LED-ul afișează codul de eroare "E4"

Analiză:

a) avertizare plină cu apă. Scurgeți apa.

CURATENIE SI MENTENANTA

Întreținerea dispozitivului

1. Opriți dispozitivul mai întâi înainte de a vă deconecta de la sursa de alimentare.

2. Ștergeți cu o cârpă moale și uscată. Folosiți apă călduță sub 40C pentru a curăța dacă aparatul este foarte murdar.

3. Nu folosiți niciodată substanțe volatile, cum ar fi benzina sau pulberea de lustruit pentru a curăța dispozitivul.

Întreținerea filtrului de aer

Este necesar să curățați filtrul de aer la fiecare 2 săptămâni dacă dispozitivul funcționează într-un mediu extrem de prăfuit. Curățați după

cum urmează:

1. Opriți dispozitivul mai întâi, împingeți filtrul de aer (poza F).

2. Curățați și reinstalați filtrul de aer.

55

3. Dacă murdăria este vizibilă, spălați-o cu o soluție de detergent în apă călduță. După curățare, uscați-l într-un loc umbrit și răcoros, apoi

reinstalați-l.

Întreținere după utili

1. Dacă dispozitivul nu va fi folosit mult timp, scoateți dopul de cauciuc din orificiul de scurgere (8) pentru a scurge apa.

2. Mențineți aparatul în funcțiune cu ventilatorul doar o jumătate de zi în timpul unei zile însorite pentru a usca aparatul în interior și a

împiedica să se mucească.

3. Opriți dispozitivul și scoateți mufa cablului de alimentare, apoi scoateți bateriile telecomenzii și depozitați dispozitivul în mod

corespunzător.

4. Curățați filtrul de aer și reinstalați-l.

5. Scoateți furtunurile de aer și depozitați-le în mod corespunzător și acoperiți gaura bine.

DATE TEHNICE:

Capacitate de răcire la BTU: 12.000 BTU / oră

Capacitate de răcire în wați: 3500 W

Consumul de energie (răcire) W: 1300 W

Volum: <= 65dB

Debit de aer: 450 m3 / oră

Clasa energetică: A

Cronometru: 24 de ore

Greutatea lichidului de răcire R290: max. 210 grame

Capacitatea funcției de uscare: 28 litri / zi

Din grija pentru mediul înconjurător. Ambalajele din carton vă rugăm să le transmiteţi şa centrele de maculatură.

Sacii din polietilenă (PE) trebuie aruncate în recipientele pentru materialele plastice. Dispozitivul uzat trebuie

transmis la punctul corespunzător de depozitare, deoarece componentele periculoase care se găsesc în dispozitiv

pot fi foarte periculoase pentru mediul înconjurător. Dispozitivul electric trebuie transmis în aşa fel încât să se

limiteze utilizarea lui repetată. Dacă în dispozitiv se găsesc baterii acestea trebuiesc scoase şi transmise către

punctul de depozitare a acestora, separat.

Atenție, risc de incendiu.

NU străpungeți și nu ardeți.

Rețineți că agentul frigorific nu poate conține miros.

Cantitatea maximă de încărcare a agentului frigorific:

210g.

BOSANSKI

OPĆI UVJETI SIGURNOSTI

VAŽNE SIGURNOSNE UPUTE PROČITAJTE UPOZORENJE I UŠTEDITE BUDUĆNOST

1. Prije upotrebe uređaja, pročitajte korisnički priručnik i slijedite upute sadržane u njemu.

Proizvođač ne odgovara za štetu nastalu upotrebom uređaja suprotno njegovoj predviđenoj

namjeni ili nepravilnom radu.

2. Uređaj je namenjen samo za kućnu upotrebu. Ne koristite za druge svrhe koje nisu

prema njegovoj predviđenoj namjeni.

3. Uređaj treba priključiti na izmjeničnu utičnicu samo uzemljenim 220 240V ~ 50Hz. Da bi

se povećala operativna sigurnost, više električnih uređaja ne smije istovremeno biti

povezano na jedan strujni krug.

4. Budite izuzetno oprezni kada koristite uređaj kada su djeca u blizini. Ne dozvolite djeci da

se igraju s uređajem, ne dozvolite djeci ili osobama koje nisu upoznate s uređajem da ga

koriste.

5. UPOZORENJE: Ovu opremu mogu koristiti djeca starija od 8 godina i osobe ograničene

fizičke, senzorne ili mentalne sposobnosti, ili ljudi koji nemaju iskustva ili znanje o opremi,

ako se to radi pod nadzorom odgovorne osobe radi njihove sigurnosti ili su im odobreni

podaci o sigurnoj upotrebi uređaja i svjesni su opasnosti korištenja. Deca se ne smeju igrati

sa opremom. Čišćenje i održavanje uređaja ne smiju obavljati djeca, osim ako su starija od

8 godina i ove aktivnosti se izvode pod nadzorom.

6. Uvek isključite utikač držeći utičnicu rukom nakon upotrebe. NE povlačite kabl za

napajanje.

7. Nemojte uranjati kabl, utikač i cijeli uređaj u vodu ili bilo koju drugu tečnost. Ne izlažite

56

uređaj atmosferskim uvjetima (kiša, sunce itd...) I ne koristite u uvjetima visoke vlažnosti

(kupaonice, vlažne mobilne kućice).

8. Povremeno provjeravajte stanje kabela za napajanje. Ako je kabl za napajanje oštećen,

zamijenite ga specijalnom servisnom radionicom kako biste izbjegli opasnost.

9. Ne koristite uređaj s oštećenim kablom za napajanje ili ako je ispao ili oštećen na bilo koji

drugi način ili ako ne radi ispravno. Ne popravljajte uređaj sami jer postoji opasnost od

električnog udara. Oštećeni uređaj odnesite u odgovarajući servisni centar radi provjere ili

popravljanja. Sve popravke smiju obavljati samo ovlašteni servisi. Nepravilno izvedeni

popravci mogu predstavljati ozbiljnu opasnost za korisnika.

10. Uređaj postavite na hladnu i stabilnu površinu, dalje od vrućih kuhinjskih uređaja kao što

su: električni štednjak, plinski plamenik itd...

11. Pazite da ništa ne blokira dovod i izlaz zraka na uređaju

12. Koristite uređaj samo na ravnoj površini kako biste spriječili da se kondenzacija prolije

13. Da biste osigurali dodatnu zaštitu, preporučljivo je u električni krug instalirati zaostalu

struju (RCD), nazivna zaostala struja koja ne prelazi 30mA. Pitajte za to električara.

14. Redovno čistite filtar za vazduh. Učestalost čišćenja ovisi o čistoći zraka.

15. Nakon isključenja uređaja pričekajte najmanje 5 minuta prije nego što ga ponovo

uključite.

16. Ne koristite uređaj na sunčanim mjestima. Kad se uređaj pregrijava, na njemu će se

uključiti zaštita od pregrijavanja.

17. Da bi se osiguralo efikasno hlađenje, treba ostati razmak od najmanje 60 cm između

bočnih zidova uređaja i zida, namještaja ili zavjesa.

18. Zbog ograničenih performansi uređaja, ako je razlika između ciljne temperature i

temperature okoline prevelika, ciljna temperatura možda neće biti dosegnuta.

19. Da biste smanjili rizik od požara, strujnog udara ili povreda prilikom upotrebe klima

uređaja, pridržavajte se sledećih osnovnih mera predostrožnosti:

a) Spojite na uzemljenu utičnicu s 3 pina.

b) Ne uklanjajte uzemljenje.

c) Nemojte koristiti adapter.

d) Ne koristite produžni kabel.

e) Isključite klima uređaj prije servisiranja.

f) Koristite dvije ili više osoba za pomicanje i instaliranje klima uređaja.

20. Ne koristite sredstva koja ubrzavaju proces odmrzavanja ili čišćenja drugačija od onih

koje je preporučio proizvođač.

21. Uređaj treba skladištiti u prostoriji bez stalno aktivnih izvora paljenja, na primjer: otvorene

vatre, plinskih uređaja ili električnih grijača.

PRIJE PRVE UPOTREBE - (slika E)

Spojite konektore na odvodni kanal za zrak na sljedeći način:

1. Produžite odvodni kanal (9) izvlačenjem dva kraja kanala.

2. Uvrnite odvodni kanal za zrak (9) u konektor odvodnog kanala (10).

3. Spojite odvodni kanal za vazduh (9) direktno na uređaj.

57

NAPOMENE:

1. Držite uređaj najmanje 1 metar od TV-a ili radija kako biste izbjegli elektromagnetske smetnje.

2. Ne izlažite jedinicu izravnom sunčevom svjetlu kako biste izbjegli blijeđenje površine površine.

3. Nemojte naginjati uređaj za više od 35 ° ili naopako tokom transporta. Ako je uređaj okrenut tokom transporta, odložite ga pravilno i

pričekajte 2-4 sata prije nego što ga pokrenete.

4. Postavite jedinicu na ravnu površinu s nagibom manjim od 5 °.

5. Jedinica djeluje učinkovitije na određenim lokacijama u sobi, odaberite najbolju lokaciju:

- Pored prozora, vrata ili francuskog prozora.

- Držite potrebnu udaljenost od izlaza povratnog zraka do zida ili drugih prepreka najmanje 60 cm.

- Proširite zračno crijevo kako biste osigurali da drugi kraj zračnog crijeva ima razmak između vrata prozora, francuskog prozora ili rupe na

zidu.

- Izlaz ili usis zraka ne mogu biti blokirani zaštitnom rešetkom ili bilo kojom preprekom.

Da biste produžili vijek trajanja jedinice, ispraznite kondenzovanu vodu iz donjih odvodnih rupa (8) prije nego što stavite jedinicu u skladište

na kraju sezone.

OPIS UREĐAJA: LOKALNI KLIMA UREĐAJA (slike A i B)

1. Upravljačka ploča

2. Izlaz hladnog vazduha

3. Signalni receptor

4. Daljinski upravljač

5. Transportna ručka

6. Izduvni kanal

7. Dovod isparivača

8. Dole hladnjak Isprazni otvor

9. Odvod za odvod zraka

10. Ispravljač prozora za prozore

KONTROLA PANEL (slika C)

A. Taster za uključivanje / isključivanje

B. Dugme za brzinu ventilatora

C. Dugme načina rada

D. Dugme za podešavanje vremena / temperature

E. Dugme za odbrojavanje vremena / temperature

F. Lampa male brzine

G. Lampa velike brzine

I. Dugme za spavanje i zaključavanje za decu

J. Automatski režim

K. Cool način rada

L. suvi režim

M. Režim ventilatora

N. Dugme tajmera

O. Dugme za oscilaciju

DALJINSKI UPRAVLJAČ - slika D

Daljinski regulator šalje signale sistemu.

Taster "A" - aparat će se pokrenuti kada se napaja ili će se zaustaviti kada radi, ako pritisnete ovo dugme.

Taster "B" - pritisnite ga da biste odabrali brzinu ventilatora u nizu.

Dugme "C" - pritisnite da biste odabrali režim rada: "J", "K", "L" ili "M".

Taster "D" / "E" - pritisnite da podesite temperaturu u sobi i tajmer.

Taster "I" - pritisnite da biste postavili ili otkazali režim spavanja.

Taster "N" - pritisnite da biste podesili vrijeme automatskog isključivanja i automatskog uključivanja.

Taster "O" - pritisnite da biste podesili ili otkazali način ljuljanja žaluzija.

UPRAVLJANJE PANELOM ZA UPRAVU

AUTOMATSKI / HLAĐENI / SUŠI / Ventilator

1. Uključite uređaj.

a) Povežite uređaj.

b) Pritisnite tipku "A", a zatim uređaj jednom oglasi zvučni signal i uključite se.

c) LED dioda prikazuje sobnu temperaturu i počinje raditi u automatskom režimu.

58

2.Odaberite režim rada

Pritisnite tipku "C" za odabir željenog načina rada prema redoslijedu:

Automatski režim "J" -> Režim hlađenja "K" -> Način sušenja "L" -> Način ventilatora "M.”

3. Podesite temperaturu

Temperatura se može podesiti u rasponu od 15 ° -31 ° C. Pritisnite tipku „D“ ili „E“ da biste povećali ili smanjili temperaturu za 1 ° C jednim

pritiskom. LED ploča uređaja prikazuje ciljanu temperaturu tijekom 5 sekundi, a zatim prikazuje sobnu temperaturu.

4. Podesite brzinu ventilatora

Pritisnite tipku "B" za odabir željenog broja okretaja ventilatora po redoslijedu:

Mala brzina "F" -> Velika brzina G

5. Snaga

Kada ponovo pritisnete tipku "A", uređaj će se oglasiti "di" i prestati raditi.

6. Pritisnite ovo dugme "I" da biste ušli u režim mirovanja uređaja.

7. Pritisnite ovo dugme "N" za podešavanje vremenskog isključivanja.

Pritisnite ovo dugme "O" da biste postavili oscilaciju zamaha zraka u smjeru lijevo-desno.

Svaki princip rada:

AUTO "J" mod:

Jednom kada je odabran "J", osjetnik temperature u zatvorenom prostoru automatski radi i odabire jedan od sljedećih načina rada:

- Kad je sobna temperatura ≥24 unit, uređaj će automatski odabrati kul način rada „K“.

ili

- Kad je sobna temperatura ＜ 24 ℃, uređaj će automatski odabrati režim velike brzine ventilatora „M. ..“.

Suvi režim "L":

1. Upaljeni centrifugalni ventilator pokrenut će malom brzinom, a brzina se ne može prilagoditi.

2. Kompresor će se zaustaviti nakon rada 8 minuta, a zatim ponovo pokrenuti nakon 6 minuta.

3. Uređaj prihvaća režim konstantne odvlaživanja temperature, a podešavanje temperature nije učinkovito.

UPOZORENJE:

Pri radu s uređajem u uvjetima različite vlažnosti, otvor za odvod dolje hladnjaka (9) treba stalno otvarati i osiguravati stalno ispuštanje

vode.

COOL "K" mod:

1. Kad je sobna temperatura viša od zadate temperature na upravljačkoj ploči, kompresor počinje raditi.

2. Kad je sobna temperatura niža od zadate temperature na upravljačkoj ploči, zaustavljanje kompresora i gornji ventilator rade izvorno

podešenom brzinom.

Režim "M." ventilatora.

1. Gore centrifugalni ventilator radi postavljenom brzinom, a kompresor ne radi.

2. Podešavanje temperature nije efikasno.

Rad tajmera "N":

1. Pritisnite tipku „N“ za podešavanje vremena automatskog isključivanja dok jedinica radi.

2. Pritisnite "N" tipku za podešavanje Automatsko uključeno vrijeme dok je jedinica spremna.

3. Vrijeme se može podesiti u rasponu od 1 sata do 24 sata pritiskom na tipku "D" （+） ili "E" （-.

Rad "I" mirovanja:

1. Način mirovanja djeluje kada se jedinica hladi "K" načinom.

2. Pritisnite tipku "I" u hladnom načinu "K", tada će jedinica raditi u stanju mirovanja i ventilator će se automatski prebaciti na malu brzinu.

Postavljena temperatura će se povećati za 1 ℃ nakon jednog sata, a povećati za 2 ℃ nakon dva sata. Nakon šest sati jedinica će prestati

raditi.

Operacija zaključavanja:

1. Pritisnite tipku i držite "I" u hladnom režimu "K" 3 sekunde za ulazak u stanje dječje blokade. Na ekranu će se prikazati "LC" nakon

aktiviranja ove funkcije.

2. Ponovo pritisnite dugme i držite "I" u hladnom režimu "K" 3 sekunde kako bi postojalo stanje deteta zaključavanja. Na ekranu će biti

prikazana sadašnja temperatura prostora nakon deaktiviranja funkcije zaključavanja.

Rad u režimu ljuljanja "O":

Kad je uređaj uključen, pritisnite tipku "O", okomita letva će se uključiti ili isključiti. Kada je uključen, otvor se može ljuljati na lijevoj i desnoj

strani. Ponovno pritisnite tipku "O", otvor će se prestati njihati.

59

Biljeska:

Glavna upravljačka ploča ima funkciju memorije, kada je uređaj spreman za rad, ali u statusu zaustavljanja, glavna upravljačka ploča može

upamtiti pokretanje radnog načina. Kad uključite jedinicu, ona će raditi isto kao i prošli put, nema potrebe za ponovnim postavljanjem

radnog načina.

DALJINSKI UPRAVLJAC

1. Povucite zadnji poklopac da biste ga otvorili i skinite izolacijski film na akumulatorima.

2. Stavite baterije unutar utora i moraju odgovarati znakovima "+" i "-" na daljinskom upravljaču.

3. Izvadite baterije dugo vremena bez upotrebe.

4. Da biste sprečili zagađenje okoline, izvadite rabljene baterije i odložite bezbednost i na odgovarajući način.

Za rad uređaja usmjerite daljinski upravljač (4) na signalni receptor (3). Daljinski regulator će upravljati uređajem na udaljenosti od 5 metara

kada će usmjeriti signalni receptor uređaja.

ZAŠTITNI UREĐAJI

Zaštitni uređaj može isključivati i zaustaviti uređaj u dolje navedenim slučajevima:

1. pri načinu hlađenja: temperatura zraka u zatvorenom prostoru je iznad 43 ° C (109 ° F)

2. pri načinu hlađenja: sobna temperatura je ispod 15 ° C (59 ° F)

3. u režimu odvlaživanja zraka: sobna temperatura je ispod 15 ° C (59 ° F).

Ako uređaj radi u režimu hlađenja „K“ ili suhom „L“ sa otvorenim vratima ili prozorima kada je relativna vlaga iznad 80%, rosa može kapnuti

iz utičnice.

Zaštitni uređaj će raditi u sledećim slučajevima:

1. Da biste ponovno pokrenuli uređaj odmah nakon zaustavljanja rada ili promjene odabranog načina rada, morate pričekati 3 minute.

2. Ako je utikač uklonjen, nakon ponovnog pokretanja uređaj će se vratiti u izvorni način rada, TIMER ON i TIMER OFF - ponovo se moraju

postaviti.

NAPOMENA: unutar ovog uređaja nalazi se recikliranje kondenzacijske vode. Voda za kondenzaciju djelomično se nastavlja reciklirati

između kondenzatora i vodene ploče. Kad nivo vode poraste na gornji nivo, svijetli prekidač plovka i indikator pune vode (E4) koji

podsjećaju na odvod vode. Prekinite sa napajanjem, prebacite uređaj na prikladno mjesto, izvadite čep za odvod, u potpunosti ispustite

vodu. Nakon pražnjenja, ponovno postavite utikač ili će aparat procuriti i učiniti da vaša soba bude mokra.

Ako je aparat postavljen u položaj da dopušta drenažnu vodu, možete i za ispusni otvor spojiti otvor za odvod. U komplet se dodaje

odvodna cijev, unutrašnjeg promjera 9 mm, vanjskog promjera 12 mm, materijal: PVC.

Otklanjanje problema

1) Problem: Ne radite.

Analiza:

a) možda se pokvari zaštitni zaštitnik ili osigurač, pričekajte 3 minute i pokrenite ponovo, uređaj zaštitnika možda sprečava rad uređaja.

c) možda su istrošene baterije na daljinskom upravljaču.

d) možda utikač nije ispravno priključen.

2) Problem: djeluje samo kratko vrijeme

Analiza:

a) ako je postavljena temperatura blizu sobne temperature, možete sniziti postavljenu temperaturu.

b) možda je otvor za zrak blokiran preprekom. Otklonite prepreku.

3) Problem: djeluje, ali ne hladi

Analiza:

a) možda su vrata ili prozor otvoreni.

b) možda se u neposrednoj blizini nalazi još jedan aparat koji toplinski radi poput grijača ili lampe, itd.

c) filter zraka je prljav, očistite ga.

d) blokiran je izlaz ili usis zraka.

f) podešena temperatura je previsoka

4) Problem: curenje vode tokom kretanja.

Analiza:

a) ispustite kondenzat prije pomicanja.

b) da biste izbjegli curenje vode, locirajte uređaj na ravnom terenu.

5) Problem: Ne radite i pokazivač pune vode "E4"

Analiza:

a) izvucite gumeni čep za ispuštanje vode.

b) ako je često u ovom stanju, obratite se kvalificiranom tehničkom servisu.

6) Problem: Uređaj se ne pokreće.

Analiza:

a) možda nije uključen u struju. Dakle, priključite ga.

b) možda oštećenja utikača ili utičnice. Zamenite od dobavljača usluga.

60

c) možda je osigurač pokvaren. Zamijenite osigurač kod davatelja usluga (specifikacija: 3,15A / 250VAC).

7) Problem: Uređaj se automatski zaustavlja.

Analiza:

a) isključivanje vremena ili podešena temperatura. Ponovo ga pokrenite ili pričekajte automatsko prebacivanje.

8) Problemi: nema hladnog vazduha u režimu COOL "K".

Analiza:

a) sobna temperatura niža od zadate temperature. To je normalna pojava, mašina će se automatski prebaciti dok je sobna temperatura viša

od zadate temperature.

b) Uređaj ulazi u zaštitu od smrzavanja. Uređaj će se automatski prebaciti nakon završetka zaštite od smrzavanja.

9) Problem: LED prikazuje kôd kvara "E2"

Analiza:

a) senzor sobne temperature ne radi ili se ošteti. Zamijenite osjetnik temperature u prostoriji od pružatelja usluga.

10) Problem: LED prikazuje kôd kvara "E3"

Analiza:

a) Senzor cijevi za ulje isparivača ne radi ili se ošteti. Zamijenite senzor cijevi namotaja isparivača kod davatelja usluga.

11) Problem: LED prikazuje kôd kvara "E4"

Analiza:

a) upozorenje puno vode Ispustite vodu.

ČIŠĆENJE I ODRŽAVANJE

Održavanje uređaja

1. Prije isključenja napajanja isključite uređaj.

2. Obrišite mekom i suhom krpom. Za čišćenje ako je uređaj jako prljav, koristite mlaku vodu ispod 40C.

3. Nikada ne koristite hlapljive tvari kao što su benzin ili prašak za poliranje za čišćenje uređaja.

Održavanje filtera za vazduh

Potrebno je čistiti filter zraka svaka 2 tjedna ako uređaj radi u izuzetno prašnjavom okruženju. Očistite na sledeći način:

1. Prvo zaustavite uređaj, gurnite filtar za vazduh (Slika F).

2. Očistite i vratite filter za vazduh.

3. Ako je prljavština upadljiva, operite je otopinom deterdženta u mlakoj vodi. Nakon čišćenja osušite ga na zasjenjenom i hladnom mjestu,

a zatim ga ponovo postavite.

Održavanje nakon upotrebe

1. 1.Ako se uređaj neće dugo koristiti, uklonite gumeni čep iz otvora za odvod (8) za ispuštanje vode.

2. Uređaj držite s ventilatorom samo pola dana tokom sunčanog dana kako biste osušili uređaj iznutra i spriječili da postane plijesan.

3. Zaustavite uređaj i izvucite utikač, zatim izvadite baterije daljinskog upravljača i pravilno pohranite uređaj.

4. Očistite filtar za vazduh i ponovo ga umetnite.

5. Uklonite creva za vazduh i pravilno ih odložite, a rupu čvrsto pokrijte.

TEHNIČKI PODACI:

Kapacitet hlađenja na BTU: 12.000 BTU / sat

Kapacitet hlađenja u vatima: 3500 W

Potrošnja energije (hlađenje) W: 1300 W

Zapremina: <= 65dB

Protok zraka: 450 m3 / sat

Energetski razred: A

Tajmer: 24 sata

Težina R290 rashladne tečnosti: max. 210 grama

Brinući za okoliš. Molimo Vas da kartonska pakovanja odnesete u otkup otpadnog papira. Polietilenske džakove (PE) bacajte u kontejner za

plastiku. Iskorišćen uređaj treba odneti na odgovarajuću deponiju, jer opasni sastojci koji se u njemu nalaze, mogu biti opasni za okoliš. Električni

uređaj treba odneti na način, koji ograničava njegovu ponovnu upotrebu i korištenje. Ako se u uređaju nalaze baterije, treba ih izvaditi i odvojeno

predati na deponiju. Uređaj se ne smije bacati u kontejner za komunalni otpad!!

Oprez, opasnost od požara

NE bušite i ne palite.

Imajte na umu da rashladno sredstvo ne sadrži miris.

Maksimalna količina punjenja rashladnog sredstva: 210g.

MAGYAR

ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK

FONTOS BIZTONSÁGI UTASÍTÁSOK FIGYELMESEN OLVASSA EL ÉS TÖRVÉNYE

JÖVŐBEN

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban

található utasításokat. A gyártó nem felel a kárért, amelyet az eszköz rendeltetésszerű

használatának vagy nem megfelelő működésének okozott.

61

2. A készülék csak otthoni használatra készült. Ne használja más célra, amely nem a

rendeltetésszerű.

3. A készüléket csak földelt 220 240 V ~ 50 Hz feszültségű hálózati aljzathoz szabad

csatlakoztatni. Az üzembiztonság növelése érdekében több elektromos készüléket nem

szabad egyszerre csatlakoztatni egy áramkörhöz.

4. Nagyon óvatosan járjon el az eszköz használatakor, ha a közelben vannak gyermekek.

Ne engedje, hogy gyermekek játsszanak az eszközzel, ne engedjék, hogy gyermekek vagy

a készüléket ismeretlen emberek használják.

5. FIGYELMEZTETÉS: Ezt a készüléket 8 évesnél idősebb gyermekek és korlátozott fizikai,

érzékszervi vagy mentális képességekkel rendelkező személyek, vagy azok a személyek

használhatják, akiknek nincs tapasztalata vagy ismerete a berendezésről, ha ezt egy felelős

személy felügyelete alatt végzik. biztonságuk érdekében, vagy információkat kaptak nekik

az eszköz biztonságos használatáról, és tisztában vannak annak használatának

veszélyeivel. A gyermekek nem játszhatnak a felszereléssel. Az eszköz tisztítását és

karbantartását csak gyermekek végezhetik, kivéve ha 8 évesnél idősebbek, és ezeket a

tevékenységeket felügyelet mellett végzik el.

6. Használat után mindig húzza ki a hálózati csatlakozót az aljzat kezével. NE húzza be a

tápkábelt.

7. Ne merítse a kábelt, a dugót és az egész készüléket vízbe vagy más folyadékba. Ne

tegye ki a készüléket légköri körülményeknek (eső, nap, stb.), Illetve ne használja magas

páratartalom esetén (fürdőszoba, nedves mobilházak).

8. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel sérült, akkor a veszély

elkerülése érdekében szakszervizben kell cserélni.

9. Ne használja a készüléket sérült tápkábellel, ha leesett vagy egyéb módon megsérült,

vagy nem működik megfelelően. Ne javítsa saját kezűleg a készüléket, mert fennáll az

áramütés veszélye. Vigye a sérült készüléket megfelelő szervizközpontba ellenőrzés vagy

javítás céljából. Minden javítást csak hivatalos szerviz végezhet. A helytelenül elvégzett

javítások súlyos veszélyt jelenthetnek a felhasználó számára.

10. Helyezze a készüléket hűvös, stabil felületre, távol a forró konyhai készülékektől,

például: elektromos tűzhely, gázégő stb.

11. Ellenőrizze, hogy semmi nem akadályozza-e a készülék levegő be- és kimenetet

12. A készüléket csak sík felületen használja, hogy megakadályozza a kondenzvíz kiömlését

13. A kiegészítő védelem érdekében tanácsos az áramkörbe beépíteni olyan maradékáram-

eszközt (RCD), amelynek névleges maradékáram nem haladja meg a 30 mA-t. Kérdezzen

egy villanyszerelőtől.

14. Rendszeresen tisztítsa meg a légszűrőt. A tisztítás gyakorisága a levegő tisztaságától

függ.

15. A gép kikapcsolása után várjon legalább 5 percet, mielőtt újra bekapcsolja.

16. Ne használja a készüléket napos helyeken. Amikor a készülék túlmeleged, a

túlmelegedés elleni védelem bekapcsol.

62

17. A hatékony hűtés érdekében legalább 60 cm távolságot kell tartani a készülék oldalfalai

és a fal, a bútor vagy a függöny között.

18. Az eszköz korlátozott teljesítménye miatt, ha a célhőmérséklet és a környezeti

hőmérséklet közötti különbség túl nagy, előfordulhat, hogy a célhőmérsékletet nem érik el.

19. A légkondicionáló használatakor a tűz, áramütés vagy sérülés kockázatának

csökkentése érdekében tartsa be a következő alapvető óvintézkedéseket:

a) Csatlakoztasson egy földelt aljzathoz 3 érintkezővel.

b) Ne vegye le a földelő karot.

c) Ne használja az adaptert.

d) Ne használjon hosszabbítót.

e) Szervizelés előtt húzza ki a légkondicionálót.

f) Használjon két vagy több embert a légkondicionáló mozgatásához és felszereléséhez.

20. A leolvasztás vagy tisztítás felgyorsítását célzó szereket csak a gyártó által ajánlott

módon használjon.

21. Az eszközt olyan helyiségben kell tárolni, ahol nem működnek állandóan működő

gyújtóforrások, például: nyílt tűz, gázkészülékek vagy elektromos fűtőberendezések.

ELSŐ HASZNÁLAT ELŐTT - (E kép)

Csatlakoztassa a csatlakozókat a levegő elszívó csatornájához az alábbiak szerint:

1. Húzza ki a levegő elszívó csatornáját (9) a csatorna két végének kihúzásával.

2. Csavarja be a levegő elszívó csatornáját (9) a levegő elszívó csatornájának (10) csatlakozójába.

3. Csatlakoztassa a levegőelvezető csatornát (9) a készülékhez.

MEGJEGYZÉSEK:

1. Az elektromágneses interferencia elkerülése érdekében tartsa a készüléket legalább 1 méterre a TV-től vagy a rádiótól.

2. Ne tegye ki az egységet közvetlen napfény hatására, hogy elkerülje a felületi szín elhalványulását.

3. Szállítás közben ne döntse meg az egységet 35 ° -nál többet vagy fejjel lefelé. Ha a készüléket szállítás közben megfordították, tegye le

helyesen, és várjon 2-4 órát, mielőtt elindítaná.

4. Helyezze az egységet 5 ° -nál kisebb hajlású, sík felületre.

5. Az egység bizonyos helyiségekben hatékonyabban működik, válassza ki a legjobb helyet:

- Egy ablak, egy ajtó vagy egy francia ablak mellett.

- Tartsa a szükséges távolságot a visszatérő levegő kimenetétől a falig vagy egyéb akadályokig legalább 60 cm-re.

- Húzza ki a légtömlőt annak biztosítása érdekében, hogy a légtömlő másik vége szabadon maradjon az ablak ajtaja, a francia ablak vagy a

fallyuk között.

- A levegő kimenetét vagy beömlőnyílását nem védheti el védőrács vagy akadály.

Az egység élettartamának meghosszabbítása érdekében ürítse le a kondenzvizet a lefolyó nyílásokból (8), mielőtt az évszak végén

raktárba helyezné az egységet.

KÉSZÜLÉK LEÍRÁSA: HELYI LÉGKONDICIONÁLÓ (A és B kép)

1. Vezérlőpult

2. Hideg levegő kimenet

3. Jelreceptor

4. Távirányító

5. Szállítási fogantyú

6. Kipufogócső

7. A párologtató bemenete

8. Hűtőszekrény leeresztő lyuk

9. Levegő elszívócsatorna

10. Ablak kipufogó adapter

KEZELŐPANEL (C kép)

A. Bekapcsoló gomb BE / KI

B. Ventilátor sebesség gomb

63

C. Üzemmód gomb

D. Időzítő / hőmérséklet fel gomb

E. Időzítő / hőmérséklet le gomb

F. Kis sebességű lámpa

G. Nagy sebességű lámpa

I. Alvó gomb és gyermekzár

J. Automatikus üzemmód

K. Hűvös mód

L. Száraz üzemmód

M. Ventilátor üzemmód

N. Időzítő gomb

O. Oszcilláció gomb

TÁVVEZÉRLŐ - D kép

A távirányító jeleket továbbít a rendszerre.

"A" gomb - a készülék bekapcsol, ha feszültség alatt áll, vagy működés közben leáll, ha ezt a gombot megnyomja.

"B" gomb - nyomja meg a ventilátor sebességének sorrendben történő kiválasztásához.

"C" gomb - nyomja meg az üzemmód kiválasztásához: “J”, “K”, “L” vagy “M.”.

"D" / "E" gomb - nyomja meg a helyiség hőmérsékletének és az időzítő beállításához.

"I" gomb - nyomja meg az alvó üzemmód beállításához vagy visszavonásához.

"N" gomb - nyomja meg az automatikus kikapcsolás és az automatikus bekapcsolás idejének beállításához.

"O" gomb - nyomja meg, hogy beállítsa vagy törölje a lengéscsillapító lengési módot.

A KEZELŐPANEL MŰKÖDTETÉSE

AUTOMATIKUS / HŰTÉS / SZÁRÍTÁS / VENTILÁTOR

1. Kapcsolja be a készüléket.

a) Csatlakoztassa a készüléket.

b) Nyomja meg az "A" gombot, majd a készülék egyszer sípol és bekapcsol.

c) A LED-dióda megjeleníti a szobahőmérsékletet, és automatikus üzemmódban kezd működni.

2.Válassza ki az üzemmódot

Nyomja meg a "C" gombot, hogy sorrendben válassza ki a kívánt üzemmódot:

"J" automatikus üzemmód -> "K" hűtési mód -> "L" szárítási mód -> "M" ventilátor üzemmód

3. Állítsa be a hőmérsékletet

A hőmérsékletet 15 ° -31 ° C tartományban lehet beállítani. A „D” vagy az „E” gomb megnyomásával növelheti vagy csökkentheti a

hőmérsékletet 1 ° C-kal egyszeri megnyomásával. A készülék LED-je 5 másodpercre megmutatja a célhőmérsékletet, majd megjeleníti a

szobahőmérsékletet.

4. Állítsa be a ventilátor sebességét

Nyomja meg a "B" gombot a kívánt ventilátor sebesség kiválasztásához, sorrend szerint:

Kis sebességű "F" -> Nagy sebességű G

5. Teljesítmény

Az "A" gomb újbóli megnyomásakor a készülék "di" hangot ad és nem működik.

6. Nyomja meg ezt az "I" gombot az eszköz alvó üzemmódjába lépéshez.

7. Az időzített kikapcsoláshoz nyomja meg ezt az "N" gombot.

Nyomja meg ezt az "O" gombot a levegő lengési lengésének bal-jobb irányba állításához.

Minden üzemmód működési elve:

AUTO "J" mód:

Miután kiválasztotta a "J" üzemmódot, a beltéri hőmérséklet-érzékelő automatikusan működik, és az alábbi üzemmódok egyikét választja:

- Ha a szobahőmérséklet ≥ 24 ℃, az egység automatikusan a "K" üzemmódot választja.

vagy

- Ha a szobahőmérséklet ＜ 24 ℃, a készülék automatikusan a "ventillátor nagysebességű" üzemmódot választja.

Száraz "L" mód:

1. A felsõ centrifugális ventilátor alacsony sebességgel jár, és a fordulatszám nem állítható.

2. A kompresszor 8 perc múlva leáll, majd 6 perc múlva újra működik.

3. A készülék állandó hőmérséklet-párátlanítási módot választ, és a hőmérséklet beállítása nem hatékony.

64

HŰTÉS "K" mód:

1. Amikor a helyiség hőmérséklete magasabb, mint a kezelőpanelen beállított hőmérséklet, a kompresszor elkezdi működni.

2. Ha a helyiség hőmérséklete alacsonyabb, mint a kezelőpanelen beállított hőmérséklet, a kompresszor leáll és a felső ventilátor az

eredeti beállított sebességgel működik.

Ventilátor "M." üzemmódban.

1. A felsõ centrifugális ventilátor beállított sebességgel jár, és a kompresszor nem jár.

2. A hőmérséklet beállítása nem hatékony.

"N" időzítő művelet:

1. Nyomja meg az „N” gombot az automatikus kikapcsolási idő beállításához, amíg a készülék működik.

2. Nyomja meg az „N” gombot az automatikus bekapcsolási idő beállításához, amíg az egység készen áll.

3. Az idő 1 órás és 24 óra közötti tartományban állítható be a "D" （+） vagy az "E" （- gomb megnyomásával.

Alvó üzemmód "I" működés:

1. Az alvó üzemmód akkor működik, amikor az egység "K" üzemmódban van.

2. Nyomja meg az "I" gombot hűvös "K" üzemmódban, ezután a készülék alvó üzemmódban működik, és a ventilátor automatikusan

alacsony fordulatszámra vált. A beállított hőmérséklet 1 ℃ -kal növekszik egy óra után, és 2 ℃ -ra nő két óra után. Hat óra elteltével a

készülék leáll.

Gyerekzár működés:

1. Nyomja meg a gombot, és hűvös „K” módban tartsa az „I” gombot 3 másodpercig a gyermekzár állapotba lépéshez. A képernyő

aktiválása után a képernyőn „LC” jelenik meg.

2. Nyomja meg ismét a gombot és tartsa az „I” gombot hűvös „K” módban 3 másodpercig, hogy fennálljon a gyermekzár állapot. A

képernyőn megjelenik a szobahőmérséklet, miután kikapcsolta a gyermekzárat.

"O" üzemmód működése:

Amikor az eszköz be van kapcsolva, nyomja meg az "O" gombot, a függőleges redőny be- vagy kikapcsol. Amikor be van kapcsolva, a

redőny balra és jobbra fordulhat. Nyomja meg ismét az "O" gombot, a zsalu leáll.

Értesítés:

A fő vezérlőpult memória funkcióval rendelkezik, amikor az eszköz készen áll a működésre, de leállási állapotban a fő vezérlőpanel képes

megjegyezni a munka üzemmód inicializálását. Amikor bekapcsolja az egységet, az ugyanúgy működik, mint a legutóbbi, a munkamódot

nem kell újra alaphelyzetbe állítani.

TÁVIRÁNYÍTÓ

1. Csúsztassa el a hátsó fedelet, hogy kinyissa és eltávolítsa az akkumulátorok szigetelő filmjét.

2. Helyezze az elemeket a nyílásba, a távirányítón a "+" és "-" jeleknek meg kell felelnie.

3. Hosszú ideig nem használja, vegye ki az elemeket.

4. A környezetszennyezés elkerülése érdekében vegye ki a használt elemeket, és ártalmatlanítsa megfelelő módon.

A készülék működtetéséhez irányítsa a távirányítót (4) a jelfogadóra (3). A távirányító 5 méter távolságra működteti a készüléket, amikor a

készülék jel-vevőjére mutat.

VÉDELMI ESZKÖZÖK

A védőberendezés kioldhat és leállíthatja a készüléket az alábbiakban felsorolt esetekben:

1. hűtési üzemmódban: a beltéri levegő hőmérséklete meghaladja a 43 ° C (109 ° F)

2. hűtési üzemmódban: a szobahőmérséklet 15 ° C (59 ° F) alatt van

3. szárítás közben: a szobahőmérséklet 15 ° C (59 ° F) alatt van.

Ha a készülék „K” hűtés vagy „L” száraz üzemmódban működik nyitott ajtókkal vagy ablakokkal hosszú ideig, amikor a relatív páratartalom

80% felett van, harmat csepeghet a kiömlőnyílásból.

A védőberendezés a következő esetekben működik:

1. A munka leállítása vagy a kiválasztott üzemmód munkavégzés megváltoztatása után azonnal indítsa újra a készüléket, 3 percig kell

várnia.

2. Ha a csatlakozót kihúzták, az eszköz újraindítása után visszatér az eredeti üzemmódba, újra be kell állítani a TIMER ON és TIMER OFF

- időzítőt.

MEGJEGYZÉS: a kondenzvíz újrahasznosítása rejtett ebben az egységben. A kondenzvíz részben újrahasznosításra kerül a kondenzátor

és a vízlemez között. Amikor a vízszint emelkedik a felső szintre, az úszókapcsoló és a teljes vízjelző (E4) világít, hogy emlékeztesse a

kifolyó vizet. Kérjük, szakítsa meg az áramellátást, helyezze a készüléket megfelelő helyre, vegye le a lefolyó dugót, engedje le teljesen a

vizet. A lefolyás után helyezze vissza a dugaszt, mert a készülék szivároghat és megnedvesítheti a helyiségét.

Ha a készüléket olyan helyzetbe helyezik, amely felszívja a vizet, akkor a lefolyó lyukat a leeresztő nyíláshoz is csatlakoztathatja a víz

65

elvezetéséhez. A leeresztő cső a készlethez tartozik, belső átmérője 9 mm, külső átmérője 12 mm, anyaga: PVC.

Hibaelhárítás

1) Hiba: Ne dolgozzon.

Elemzés:

a) Lehet, hogy a védő kioldása vagy a biztosíték kiég, kérjük, várjon 3 percet, és indítsa újra, a védő eszköz megakadályozhatja az eszköz

működését.

c) lehet, hogy a távirányító elemei kimerültek.

d) lehet, hogy a csatlakozó nincs megfelelően bedugva.

2) Hiba: csak rövid ideig működik

Elemzés:

a) Ha a beállított hőmérséklet megközelíti a szobahőmérsékletet, akkor csökkentheti a beállított hőmérsékletet.

b) talán akadály akadályozza meg a levegő kilépését. Vegye ki az akadályt.

3) Hiba: Működik, de nem hűti le

Elemzés:

a) lehet, hogy az ajtó vagy az ablak nyitva van.

b) Talán közvetlen közelében van egy másik hőmegmunkáló készülék, például fűtőtest vagy lámpa stb.

c) piszkos a légszűrő, kérjük, tisztítsa meg.

d) a levegő kilépése vagy beszívása eldugult

f) a beállított hőmérséklet túl magas.

4) Hiba: Vízszivárgás mozgás közben.

Elemzés:

a) mozgatás előtt engedje le a kondenzátumot.

b) A vízszivárgás elkerülése érdekében kérjük, helyezze a készüléket sík földre.

5) Hiba: Ne dolgozzon és a víz teljes jelzője "E4"

Elemzés:

a) húzza ki a gumi dugót a víz leeresztéséhez.

b) ha gyakran ilyen állapotban van, vegye fel a kapcsolatot szakképzett műszaki szakemberrel.

6) Hiba: Az eszköz nem indul el.

Elemzés:

a) talán nincs csatlakoztatva. Tehát dugja be.

b) esetleg dugó vagy aljzat károsodhat. Cserélje ki a szolgáltatót.

c) talán megszakadt a biztosíték Cserélje ki a biztosítékot a szolgáltatónál (specifikáció: 3,15A / 250VAC).

7) Hiba: Az eszköz automatikusan leáll.

Elemzés:

a) az időzítés leállítása vagy a beállított hőmérséklet elérése. Indítsa újra, vagy várja meg az automatikus váltást.

8) Hiba: nincs hideg levegő COOL "K" üzemmódban.

Elemzés:

a) a szobahőmérséklet alacsonyabb, mint a beállított hőmérséklet. Ez egy normális jelenség, ha a gép automatikusan átvált, miközben a

szobahőmérséklet magasabb, mint a beállított hőmérséklet.

b) A készülék fagyvédelmet biztosít. A készülék automatikusan átkapcsol, miután a fagyvédelem lejárt.

9) Hiba: A LED az "E2" hibakódot jeleníti meg

Elemzés:

a) a szobahőmérséklet-érzékelő meghibásodik vagy megrongálódik. Cserélje ki a szobahőmérséklet-érzékelőt a szolgáltatóra.

10) Hiba: A LED az "E3" hibakódot jeleníti meg

Elemzés:

a) a párologtató olajcső-érzékelő meghibásodott vagy megsérült. Cserélje ki a párologtató tekercscső-érzékelőt a szolgáltatóra.

11) Hiba: A LED az "E4" hibakódot jeleníti meg

Elemzés:

a) vízzel teli figyelmeztetés. Engedje ki a vizet.

TISZTÍTÁS ÉS KARBANTARTÁS

Készülék karbantartása

1. Mielőtt lekapcsolja az áramellátást, először kapcsolja ki a készüléket.

2. Törölje le puha, száraz ruhával. A tisztításhoz 40 ° C alatti langyos vizet használjon, ha a készülék nagyon szennyezett.

3. Soha ne használjon illékony anyagokat, például benzint vagy polírozóport a készülék tisztításához.

Légszűrő karbantartása

Ha a készülék rendkívül poros környezetben működik, kéthetente meg kell tisztítani a légszűrőt. A következőképpen tisztítsa meg:

1. Először állítsa le a készüléket, nyomja fel a légszűrőt (F kép).

2. Tisztítsa meg és helyezze vissza a légszűrőt.

3. Ha a szennyeződés szembetűnő, mossa le langyos mosószerrel. Tisztítás után szárítsa meg árnyékolt és hűvös helyen, majd helyezze

vissza.

Karbantartás használat után

66

1. Ha az eszközt hosszú ideig nem használják, vegye le a gumi dugót a leeresztőnyílásról (8) a víz elvezetéséhez.

2. A napsütéses napon csak fél napig működtesse a ventilátort, hogy a készülék belsejében kiszáradjon, és megakadályozza a

penészedést.

3. Állítsa le a készüléket, húzza ki a tápkábel csatlakozóját, majd vegye ki a távirányító elemeit, és tárolja a készüléket megfelelően.

4. Tisztítsa meg a légszűrőt és telepítse újra.

5. Távolítsa el a légcsöveket, és tárolja megfelelően, és fedje le a lyukat szorosan.

MŰSZAKI ADATOK:

Hűtőteljesítmény BTU-nál: 12.000 BTU / óra

Hűtési teljesítmény wattban: 3500 W

Energiafogyasztás (hűtés) W: 1300 W

Térfogat: <= 65dB

Levegőáram: 450 m3 / óra

Energiaosztály: A

Időzítő: 24 óra

R290 hűtőfolyadék tömege: max. 210 gramm

A szárítási kapacitás: 28 liter / nap

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a

megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes

elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös

szemétkosárba.

Vigyázat, tűzveszély.

NE átszúrja vagy égesse.

Vegye figyelembe, hogy a hűtőközeg nem tartalmazhat szagokat.

A hűtőközeg maximális töltöttsége: 210 g..

SUOMI

YLEISET TURVALLISUUSOLOSUHTEET

TÄRKEITÄ TURVAOHJEITA LUE HUOLELLISESTI JA SÄILYTÄ TULEVAISUUTTA

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole

vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai

virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen

käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.

Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten

leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on rajoitetut

fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa laitteista, jos

tämä tehdään vastuussa olevan henkilön valvonnassa. heidän turvallisuutensa vuoksi tai

heille on annettu tietoja laitteen turvallisesta käytöstä ja he ovat tietoisia laitteen käytön

vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa puhdistaa ja huoltaa, elleivät

lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä virtajohtoa.

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä altista

laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden olosuhteissa

(kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on

vaihdettava erikoistuneeseen korjaamoon vaaran välttämiseksi.

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai

vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska

siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen

67

tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut

huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten sähköliesi,

kaasupoltin jne.

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin jäännösvirtalaite

(RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman puhtaudesta.

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

takaisin päälle.

16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee, ylikuumenemissuoja

kytkee laitteen päälle.

17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän, huonekalujen

tai verhojen välillä on pidettävä vähintään 60 cm: n etäisyys.

18. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön lämpötilan

välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

19. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta

käytettäessä noudata seuraavia perusvarotoimia:

a) Kytke maadoitettuun pistorasiaan 3 tapilla.

b) Älä poista maadoituskärkiä.

c) Älä käytä sovitinta.

d) Älä käytä jatkojohtoa.

e) Irrota ilmastointilaite ennen huoltoa.

f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

20. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai

puhdistusprosessia.

21. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä,

esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ - (kuva E)

Liitä liittimet ilmanpoistokanavaan seuraavasti:

1. Jatka ilmanpoistokanavaa (9) vetämällä kanavan kaksi päätä ulos.

2. Kierrä ilmanpoistokanava (9) ilmanpoistokanavan (10) liittimeen.

3. Liitä ilmanpoistokanava (9) suoraan laitteeseen.

HUOMAUTUKSET:

1. Pidä yksikkö vähintään 1 metrin päässä televisiosta tai radiosta sähkömagneettisten häiriöiden välttämiseksi.

2. Älä altista laitetta suoralle auringonvalolle pinnan värin haalistumisen välttämiseksi.

3. Älä kallista laitetta yli 35 ° tai ylösalaisin kuljetuksen aikana. Jos laite on käännetty ympäri kuljetuksen aikana, aseta se oikein ja odota 2-

4 tuntia ennen kuin käynnistät sen.

4. Aseta yksikkö tasaiselle alustalle, jonka kaltevuus on alle 5 °.

5. Yksikkö toimii tehokkaammin tietyissä huonepaikoissa, valitse paras sijainti:

- Ikkunan, oven tai ranskalaisen ikkunan vieressä.

- Pidä vaadittu etäisyys paluuilman poistoaukosta seinään tai muihin esteisiin vähintään 60 cm.

- Pidennä ilmaletkua varmistaaksesi, että ilmaletkun toisessa päässä on välys ikkunan oven tai ranskalaisen ikkunan tai seinäreiän välillä.

68

- Ilman ulostuloaukkoa tai imuaukkoa ei voida estää suojaverkolla tai esteellä.

Laitteen käyttöiän pidentämiseksi tyhjennä tiivistynyt vesi alaslaskuventtiileistä (8), ennen kuin laitat laitteen varastoon kauden lopussa.

LAITTEEN KUVAUS: PAIKALLINEN ILMASTOINTI (kuvat A ja B)

1. Ohjauspaneeli

2. Kylmän ilman poistoaukko

3. Signaalireseptori

4. Kaukosäädin

5. Kuljetuskahva

6. Pakoputki

7. Höyrystimen tulo

8. Jäähdytin alaspäin Tyhjennä reikä

9. Ilmanpoistoputki

10. Ikkunoiden pakoputken sovitin

OHJAUSPANEELI (kuva C)

A. Virtapainike ON / OFF

B. Tuulettimen nopeuspainike

C. Tilapainike

D. Ajastin / Lämpötila ylös -painike

E. Ajastin / Lämpötila-painike

F. Hidasta valaisinta

G. Nopea lamppu

I. Sleep-painike ja lapsilukko

J. Automaattinen tila

K. Viileä tila

L. Kuiva tila

M. Tuulettimen tila

N. Ajastinpainike

O. Oscillation-painike

Kauko-ohjain - kuva D

Kaukosäädin lähettää signaaleja järjestelmään.

Painike "A" - laite käynnistetään, kun siihen kytketään virta, tai pysäytetään, kun se toimii, jos painat tätä painiketta.

Painike "B" - paina sitä valitaksesi puhaltimen nopeuden peräkkäin.

Painike "C" - paina sitä valitaksesi käyttötavan: “J”, “K”, “L” tai “M.”.

Painike "D" / "E" - paina säätääksesi huoneen lämpötilaa ja ajastinta.

Painike "I" - paina asettaaksesi tai peruuttaaksesi lepotilan.

Painike "N" - paina asettaaksesi automaattisen sammutuksen ja automaattisen päällekytkentäajan.

Painike "O" - paina asettaaksesi tai peruuttaa säleikköjen kääntymistilan.

OHJAUSPANEELIN KÄYTTÖ

Automaattinen / viileä / kuiva / tuuletin

1. Käynnistä laite.

a) Kytke laite.

b) Paina "A" -painiketta, laite piippaa kerran ja käynnistä.

c) LED-diodi näyttää huoneen lämpötilan ja alkaa toimia automaattitilassa.

2.Valitse käyttötila

Paina "C" -painiketta valitaksesi haluamasi toimintatavan järjestyksessä:

Automaattinen tila "J" -> Jäähdytystila "K" -> Kuivatustila "L" -> Tuulettimen tila "M.”

3. Säädä lämpötila

Lämpötila voidaan asettaa alueelle 15 ° -31 ° C. Painamalla “D” tai “E” -painiketta voit nostaa tai laskea lämpötilaa 1 ° C painamalla kerran.

Laitteen LED-paneeli näyttää tavoitelämpötilan 5 sekunnin ajan ja sitten huoneen lämpötilan.

4. Säädä tuulettimen nopeutta

Paina painiketta "B" valitaksesi halutun tuulettimen nopeuden näytön järjestyksessä:

Hidas nopeus "F" -> Suuri nopeus G

69

5. Virta

Kun painat "A" -painiketta uudelleen, laite kuulostaa "di" ja lakkaa toimimasta.

6. Paina tätä painiketta "I" siirtyäksesi laitteen lepotilaan.

7. Aseta ajastettu sammutus painamalla tätä painiketta "N".

Paina tätä painiketta "O" asettaaksesi ilmavaihteluiden värähtelyn vasempaan ja oikeaan suuntaan.

Jokaisen moodin toimintaperiaate:

AUTO "J" -tila:

Kun toiminto "J" on valittu, sisälämpötila-anturi toimii automaattisesti ja se valitsee yhden seuraavista toimintatiloista:

- Kun huonelämpötila on ≥24 ℃, yksikkö valitsee automaattisesti viileän tilan "K" -tilan.

tai

- Kun huonelämpötila on ＜ 24 ℃, laite valitsee automaattisesti tuulettimen nopeuden tilan "M. ..".

Kuiva "L" -tila:

1. Yläsentrifugaalipuhallin käy hitaalla nopeudella, eikä nopeutta voida säätää.

2. Kompressori pysähtyy käyntiin 8 minuutin kuluttua ja käy sitten uudelleen 6 minuutin kuluttua.

3. Laite siirtyy lämpötilan vakiokuivausmoodiin, eikä lämpötilan säätäminen ole tehokasta.

COOL "K" -tila:

1. Kun huonelämpötila on korkeampi kuin ohjauspaneelissa asetettu lämpötila, kompressori alkaa käydä.

2. Kun huonelämpötila on alempi kuin ohjauspaneelissa asetettu lämpötila, kompressorin pysäytys ja ylempi tuuletin toimivat alkuperäisellä

asetetulla nopeudella.

Tuuletin "M." -tila.

1. Yläsentrifugaalipuhallin käy asetetulla nopeudella ja kompressori ei käy.

2. Lämpötilan säätö ei ole tehokasta.

Ajastimen toiminta "N":

1. Aseta automaattinen sammutusaika painamalla N-painiketta laitteen ollessa käynnissä.

2. Paina “N” -painiketta asettaaksesi automaattisen käynnistysajan, kun laite on valmis.

3. Aika voidaan säätää välillä 1 tunti - 24 tuntia painamalla painiketta "D" （+） tai "E" （-.

Lepotilan toiminta "I":

1. Lepotila toimii, kun yksikkö on jäähdytystilassa "K".

2. Paina painiketta "I" viileässä tilassa "K", sitten yksikkö toimii lepotilassa ja tuuletin kytkeytyy automaattisesti alhaiselle nopeudelle.

Asetettu lämpötila nousee 1 ℃ tunnin kuluttua ja nousee 2 ℃ kahden tunnin kuluttua. Kuuden tunnin kuluttua laite lopettaa toiminnan.

Lasten lukitus:

1. Paina painiketta ja pidä “I” viileässä tilassa “K” 3 sekuntia siirtyäksesi lapsilukon tilaan. Tämän toiminnon aktivoinnin jälkeen näytöllä

näkyy “LC”.

2. Paina uudelleen painiketta ja pidä “I” viileässä tilassa “K” 3 sekunnin ajan lapsilukon tilan ollessa olemassa. Näytössä näkyy

huoneenlämpötila sen jälkeen, kun lapsilukko on kytketty pois päältä.

"O" -tilan toiminta:

Kun laite on päällä, paina painiketta "O", pystysuuntainen säleikkö syttyy tai sammuu. Kun se on päällä, säleikkö voi kääntyä vasemmalle ja

oikealle. Paina uudelleen painiketta "O", säleikkö lopettaa heilumisen.

Ilmoitus:

Pääohjauskortilla on muistitoiminto, kun laite on käyttövalmis, mutta pysäytystilassa pääohjauskortti voi muistaa työtilan alustuksen. Kun

kytket laitteen päälle, se toimii samalla tavalla kuin työtila viimeksi, eikä työtilaa tarvitse nollata uudelleen.

KAUKOSÄÄDIN

1. Liu'uta takakansi avataksesi ja irrottaa paristojen erotuskalvo.

2. Aseta paristot korttipaikkaan, niiden on vastattava kauko-ohjaimen merkkejä "+" ja "-".

3. Poista paristot pitkään aikaan, kun sitä ei käytetä.

4. Ympäristön pilaantumisen estämiseksi ota käytetyt paristot pois ja hävitä ne turvallisesti ja asianmukaisesti.

70

Jos haluat käyttää laitetta, kohdista kaukosäädin (4) signaalin vastaanottimeen (3). Kaukosäädin käyttää laitetta 5 metrin etäisyydellä

osoittaessaan laitteen signaalin vastaanottimeen.

SUOJALAITTEET

Suojalaite voi laukaista ja sammuttaa laitteen seuraavissa tapauksissa:

1. jäähdytystilassa: sisäilman lämpötila on yli 43 ° C (109 ° F)

2. jäähdytystilassa: huoneen lämpötila on alle 15 ° C (59 ° F)

3. kosteudenpoistotilassa: huoneen lämpötila on alle 15 ° C (59 ° F).

Jos laite toimii jäähdytystilassa “K” tai kuivassa “L” -tilassa oven tai ikkunan ollessa auki pitkään, kun suhteellinen kosteus on yli 80%, kaste

voi tiptua poistoaukosta.

Suojalaite toimii seuraavissa tapauksissa:

1. Käynnistä laite uudelleen heti työn lopettamisen jälkeen tai valitun tilan vaihtamisen työskentelyn aikana, sinun on odotettava 3 minuuttia.

2. Jos pistoke on poistettu, laite palaa alkuperäiseen tilaan uudelleenkäynnistyksen jälkeen, TIMER ON ja TIMER OFF - on asetettava

uudelleen.

HUOMAUTUS: Laitteessa on piilotettu kondenssiveden kierrätys. Lauhteluvesi pidetään osittain kierrätyksenä lauhduttimen ja vesilevyn

välillä. Kun vesitaso nousee ylemmälle tasolle, kellukytkin ja veden täyden merkkivalo (E4) syttyvät muistuttamaan veden tyhjennystä.

Katkaise virransyöttö, siirrä laite sopivaan paikkaan, poista tyhjennystulppa ja tyhjennä vesi kokonaan. Asenna pistoke tyhjennyksen

jälkeen uudelleen. Muuten laite voi vuotaa ja tehdä huoneestasi märkä.

Jos laite on sijoitettu tyhjennysvettä päästävään paikkaan, voit myös kytkeä tyhjennysreiän tyhjennysporttiin veden tyhjentämiseksi. Sarjaan

on lisätty tyhjennysputki, jonka sisähalkaisija on 9 mm, ulkohalkaisija 12 mm, materiaali: PVC..

Ongelmien karttoittaminen

1) Vika: Älä toimi.

Analyysi:

a) Ehkä suojuksen laukaisu tai sulake on palanut, odota 3 minuuttia ja käynnistä uudelleen, suojalaite saattaa estää laitetta toimimasta.

c) Ehkä kaukosäätimen paristot ovat tyhjät.

d) Ehkä pistoketta ei ole kytketty kunnolla.

2) Trouble: toimii vain lyhyen ajan

Analyysi:

a) Jos asetettu lämpötila on lähellä huoneenlämpötilaa, voit laskea asetettua lämpötilaa.

b) Ehkä este estää ilman poistoaukon. Ota este pois.

3) Vaikeudet: Toimii, mutta ei jäähty

Analyysi:

a) Ehkä ovi tai ikkuna ovat auki.

b) Ehkä lähellä olevaa matkaa on toinen lämpökäsittävä laite, kuten lämmitin tai lamppu jne.

c) Ilmansuodatin on likainen, puhdista se.

d) ilman poisto tai imu on tukossa.

f) asetettu lämpötila on liian korkea.

4) Vika: Vesivuoto liikkumisen aikana.

Analyysi:

a) tyhjennä lauhde ennen siirtymistä.

b) sijoita laite tasaiselle alustalle veden vuotamisen välttämiseksi.

5) Vika: Älä työskentele ja vesi on täynnä merkkivaloa "E4"

Analyysi:

a) vedä kumitulppa veden tyhjentämiseksi.

b) Jos se on usein tässä tilassa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

6) Vika: Laite ei käynnisty.

Analyysi:

a) ehkä ole kytketty. Joten kytke se.

b) ehkä pistoke- tai pistorasiavaurioita. Korvaa palveluntarjoaja.

c) ehkä sulake rikki. Vaihda palveluntarjoajan sulake (erittely: 3,15A / 250VAC).

7) Vika: Laite pysähtyy automaattisesti.

Analyysi:

a) ajoitus sammutetaan tai asetettu lämpötila saavutetaan. Käynnistä se uudelleen tai odota automaattista kytkentää.

8) Vika: ei kylmää ilmaa COOL "K" -tilassa.

Analyysi:

a) huoneenlämpötila on alhaisempi kuin asetettu lämpötila. Se on normaali ilmiö, kone kytkeytyy automaattisesti, kun huoneen lämpötila on

korkeampi kuin asetettu lämpötila.

b) Laite suojaa jäätymiseltä. Laite kytkeytyy automaattisesti, kun jäätymissuojaus on ohi.

9) Vika: LED näyttää vikakoodin "E2"

71

Analyysi:

a) huonelämpötila-anturi vioittuu tai vaurioituu. Vaihda palveluntarjoaja huonelämpötilan anturi.

10) Vika: LED näyttää vikakoodin "E3"

Analyysi:

a) höyrystimen öljyputken anturi vioittuu tai on vaurioitunut. Vaihda palveluntarjoaja höyrystimen kelaputken anturi.

11) Vika: LED näyttää vikakoodin "E4"

Analyysi:

a) veden täysi varoitus. Tyhjennä vesi.

PUHDISTUS JA HUOLTO

Laitteen huolto

1. Sammuta laite ensin ennen kuin irrotat virtalähteestä.

2. Pyyhi pehmeällä ja kuivalla liinalla. Käytä haaleaa vettä alle 40 ° C puhdistaaksesi, jos laite on erittäin likainen.

3. Älä koskaan puhdista laitetta haihtuvilla aineilla, kuten bensiinillä tai kiillotusjauheella.

Ilmansuodattimien huolto

Ilmansuodatin on puhdistettava joka toinen viikko, jos laite toimii erittäin pölyisessä ympäristössä. Puhdista seuraavasti:

1. Pysäytä laite ensin, työnnä ilmansuodatin ylös (kuva F).

2. Puhdista ja asenna ilmansuodatin uudelleen.

3. Jos lika on näkyvää, pese se pesuliuoksella haaleassa vedessä. Kuivaa puhdistuksen jälkeen varjostettuun ja viileään paikkaan ja

asenna se sitten uudelleen.

Huolto käytön jälkeen

1. Jos laitetta ei käytetä pitkään aikaan, poista kumitulppa tyhjennysaukosta (8) veden tyhjentämiseksi.

2. Pidä laitetta käynnissä puhaltimella vain puoli päivää aurinkoisen päivän aikana, jotta laite kuivataan sisäpuolella ja estää hometuvan.

3. Pysäytä laite ja vedä virtajohdon pistoke, poista sitten kaukosäätimen paristot ja säilytä laitetta kunnolla.

4. Puhdista ilmansuodatin ja asenna se uudelleen.

5. Poista ilmaletkut ja säilytä niitä kunnolla, ja peitä reikä tiukasti.

TEKNISET TIEDOT:

Jäähdytysteho nopeudella BTU: 12 000 BTU / tunti

Jäähdytysteho watteina: 3500 W

Energiankulutus (jäähdytys) W: 1300 W

Tilavuus: <= 65 dB

Ilmavirta: 450 m3 / tunti

Energialuokka: A

Ajastin: 24 tuntia

Jäähdytysnesteen R290 paino: maks. 210 grammaa

Kuivaustoiminto: 28 litraa / päivä

Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee

toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä.

Varo, tulipalon vaara.

ÄLÄ lävistä tai polta.

Huomaa, että kylmäaine ei saa sisältää hajua.

Kylmäaineen enimmäismäärä: 210 g.

РУССКИЙ

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И

СОХРАНИТЕ НА БУДУЩЕЕ

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и

следуйте инструкциям, содержащимся в нем. Производитель не несет

ответственности за ущерб, вызванный использованием устройства вопреки его

назначению или неправильной эксплуатации.

2. Устройство предназначено только для домашнего использования. Не используйте

для других целей, которые не по назначению.

3. Устройство должно быть подключено только к розетке переменного тока с

заземлением 220 240 В ~ 50 Гц. Для повышения эксплуатационной безопасности,

несколько электрических устройств не должны быть подключены к одной цепи тока

одновременно.

72

4. Будьте предельно осторожны при использовании устройства, когда рядом

находятся дети. Не позволяйте детям играть с устройством, не позволяйте детям или

людям, незнакомым с устройством, использовать его.

5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8 лет

и люди с ограниченными физическими, сенсорными или умственными

способностями или люди, которые не имеют опыта или знаний об оборудовании,

если это делается под наблюдением ответственного лица. для их безопасности или

были предоставлены им информацию о безопасном использовании устройства и

знают об опасностях его использования. Дети не должны играть с оборудованием.

Чистка и техническое обслуживание устройства не должны выполняться детьми, за

исключением случаев, когда им исполнилось 8 лет, и эти действия выполняются под

наблюдением.

6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после

использования. НЕ тяните за шнур питания.

7. Не погружайте кабель, вилку и все устройство в воду или любую другую жидкость.

Не подвергайте устройство воздействию атмосферных условий (дождь, солнце и т.

Д.) И не используйте его в условиях повышенной влажности (ванные комнаты,

влажные дома на колесах).

8. Периодически проверяйте состояние шнура питания. Если шнур питания

поврежден, его следует заменить в специализированной ремонтной мастерской,

чтобы избежать опасности.

9. Не используйте прибор с поврежденным шнуром питания, если он упал или

поврежден каким-либо иным образом или он не работает должным образом. Не

ремонтируйте устройство самостоятельно, так как существует риск поражения

электрическим током. Доставьте поврежденное устройство в соответствующий

сервисный центр для проверки или ремонта. Все ремонтные работы могут

выполняться только авторизованными сервисными центрами. Неправильно

выполненный ремонт может представлять серьезную опасность для пользователя.

10. Поместите устройство на прохладную, устойчивую поверхность, вдали от горячих

кухонных приборов, таких как: электрическая плита, газовая горелка и т. Д.

11. Убедитесь, что ничто не блокирует вход и выход воздуха устройства

12. Используйте устройство только на ровной поверхности, чтобы предотвратить

выпадение конденсата.

13. Для обеспечения дополнительной защиты рекомендуется установить устройство

защитного отключения (УЗО) в электрической цепи с номинальным током не более

30 мА. Спросите электрика для этого.

14. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты

воздуха.

15. После выключения машины подождите не менее 5 минут, прежде чем снова

включить его.

16. Не используйте устройство в солнечных местах. Когда устройство перегревается,

73

защита от перегрева включает устройство.

17. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми

стенками устройства и стеной, мебелью или шторами должно быть не менее 60 см.

18. Из-за ограниченной производительности устройства, если разница между целевой

температурой и температурой окружающей среды слишком велика, заданная

температура может быть не достигнута.

19. Чтобы снизить риск возгорания, поражения электрическим током или травмы при

использовании кондиционера, соблюдайте следующие основные меры

предосторожности:

а) Подключите к заземленной розетке с 3 контактами.

б) Не удаляйте заземляющий контакт.

в) Не используйте адаптер.

г) Не используйте удлинитель.

e) Отключите кондиционер перед обслуживанием.

f) Для перемещения и установки кондиционера используйте двух или более человек.

20. Не используйте средства, ускоряющие процесс размораживания или очистки,

кроме тех, которые рекомендованы производителем.

21. Устройство следует хранить в помещении без постоянно работающих источников

возгорания, например: открытого огня, газовых приборов или электрических

обогревателей.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ - (рисунок E)

Подключите разъемы к воздуховоду отвода воздуха следующим образом:

1. Расширьте вытяжной воздуховод (9), вытягивая два конца воздуховода.

2. Вкрутите воздуховод (9) в штуцер воздуховода (10).

3. Подсоедините вытяжной канал (9) напрямую к устройству.

ЗАМЕЧАНИЯ:

1. Держите устройство на расстоянии не менее 1 метра от телевизора или радиоприемника, чтобы избежать электромагнитных

помех.

2. Не подвергайте устройство воздействию прямых солнечных лучей, чтобы не потерять цвет поверхности.

3. Не наклоняйте устройство более чем на 35 ° или вверх ногами во время транспортировки. Если устройство перевернулось во

время транспортировки, положите его правильно и подождите 2-4 часа перед запуском.

4. Поместите устройство на ровную поверхность с наклоном менее 5 °.

5. Агрегат работает более эффективно в определенных местах помещения, выберите лучшее место:

- Рядом с окном дверь или французское окно.

- Соблюдайте необходимое расстояние от выхода рециркуляционного воздуха до стены или других препятствий не менее 60 см.

- Вытяните воздушный шланг так, чтобы другой конец воздушного шланга имел зазор между оконной дверью, французским окном

или отверстием в стене.

- Выход или вход воздуха не могут быть заблокированы защитной решеткой или какими-либо препятствиями.

Чтобы продлить срок службы агрегата, слейте конденсат из сливных отверстий (8) перед тем, как положить агрегат на хранение в

конце сезона.

ОПИСАНИЕ УСТРОЙСТВА: МЕСТНЫЙ КОНДИЦИОНЕР (рисунки A и B)

1. Панель управления

2. Выход холодного воздуха.

3. Сигнальный рецептор

4. Пульт дистанционного управления

5. Транспортная ручка.

6. Выхлопной канал

7. Вход в испаритель.

74

8. Нижний охладитель Сливное отверстие

9. Воздуховод.

10. Адаптер оконного выхлопа

ПАНЕЛЬ УПРАВЛЕНИЯ (рисунок C)

A. Кнопка включения / выключения питания

B. Кнопка скорости вентилятора

C. Кнопка режима

D. Таймер / кнопка повышения температуры

E. Кнопка таймера / понижения температуры

F. Лампа низкой скорости

G. Высокоскоростной фонарь

I. Кнопка сна и блокировка от детей

J. Автоматический режим

К. Холодный режим

L. Сухой режим

M. Режим вентилятора

N. Кнопка таймера

О. Кнопка колебания

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - изображение D

Пульт дистанционного управления передает сигналы в систему.

Кнопка «A» - прибор будет запущен при подаче питания или будет остановлен во время работы, если вы нажмете эту кнопку.

Кнопка «B» - нажимайте ее для последовательного выбора скорости вентилятора.

Кнопка «C» - нажмите ее, чтобы выбрать режим работы: «J», «K», «L» или «M.».

Кнопка «D» / «E» - нажимайте для регулировки температуры в помещении и таймера.

Кнопка «I» - нажмите, чтобы установить или отменить спящий режим.

Кнопка «N» - нажмите, чтобы установить время автоматического выключения и автоматического включения.

Кнопка «О» - нажмите, чтобы установить или отменить режим поворота жалюзи.

РАБОТА ПАНЕЛИ УПРАВЛЕНИЯ

АВТОМАТИЧЕСКИЙ / ОХЛАЖДЕНИЕ / ОСУШЕНИЕ / ВЕНТИЛЯТОР

1. Включите устройство.

а) Подключаем устройство.

б) Нажмите кнопку «А», устройство издаст один звуковой сигнал и включится.

в) Светодиодный диод отображает температуру в помещении и начинает работать в автоматическом режиме.

2. выберите режим работы

Нажмите кнопку «C», чтобы выбрать желаемый режим работы по порядку:

Автоматический режим «J» -> режим охлаждения «K» -> режим сушки «L» -> режим вентилятора «M.»

3. Отрегулируйте температуру.

Температуру можно установить в диапазоне от 15 до 31 ° C. Нажмите кнопку «D» или «E», чтобы увеличить или уменьшить

температуру на 1 ° C, нажав один раз. Светодиодная панель устройства показывает заданную температуру в течение 5 секунд, а

затем отображает температуру в помещении.

4. Отрегулируйте скорость вентилятора.

Нажмите кнопку «B», чтобы выбрать желаемую скорость вращения вентилятора. Отображается последовательность:

Низкая скорость "F" -> Высокая скорость G

5. Мощность

При повторном нажатии кнопки «А» устройство издаст звуковой сигнал «ди» и перестанет работать.

6. Нажмите кнопку «I», чтобы войти в спящий режим устройства.

7. Нажмите эту кнопку «N», чтобы установить выключение по времени.

Нажмите эту кнопку «O», чтобы установить колебания качания воздуха влево-вправо.

Принцип работы каждого режима:

АВТО «J» режим:

После выбора работы «J» датчик температуры в помещении срабатывает автоматически и выбирает один из следующих режимов

работы:

- Когда температура в помещении ≥24 ℃, блок автоматически выбирает режим охлаждения «K».

75

или

- Когда температура в помещении ＜ 24 ℃, установка автоматически выбирает режим высокой скорости вентилятора «M. ..».

Сухой «L» режим:

1. Верхний центробежный вентилятор будет работать на низкой скорости, и скорость не может быть отрегулирована.

2. Компрессор остановится через 8 минут работы, а затем снова запустится через 6 минут.

3. Устройство работает в режиме осушения с постоянной температурой, и регулировка температуры неэффективна.

ОХЛАЖДЕНИЕ "К" режим:

1. Когда температура в помещении выше, чем заданная на панели управления, компрессор запускается.

2. Когда температура в помещении ниже, чем заданная температура на панели управления, компрессор останавливается и

верхний вентилятор работает с исходной заданной скоростью.

Вентилятор «М» режим.

1. Центробежный вентилятор вверх работает с заданной скоростью, а компрессор не работает.

2. Регулировка температуры неэффективна.

Таймер срабатывания «N»:

1. Нажмите кнопку «N», чтобы установить время автоматического выключения во время работы устройства.

2. Нажмите кнопку «N», чтобы установить время автоматического включения, пока устройство готово.

3. Время можно настроить в диапазоне от 1 часа до 24 часов, нажав кнопку «D» （+） или «E» （-.

Спящий режим «I» работа:

1. Работа в спящем режиме, когда блок находится в режиме охлаждения «K».

2. Нажмите кнопку «I» в режиме охлаждения «K», после чего установка перейдет в спящий режим, а вентилятор автоматически

переключится на низкую скорость. Установленная температура увеличится на 1 ℃ через один час и на 2 ℃ через два часа. Через

шесть часов установка перестанет работать.

Блокировка от детей:

1. Нажмите кнопку и удерживайте «I» в холодном режиме «K» в течение 3 секунд, чтобы войти в состояние блокировки от детей.

После активации этой функции на экране будет отображаться «LC».

2. Снова нажмите кнопку и удерживайте «I» в холодном режиме «K» в течение 3 секунд, чтобы войти в состояние блокировки от

детей. На экране будет отображаться текущая комнатная температура после отключения функции блокировки от детей.

Поворотный режим работы «О»:

Когда устройство включено, нажмите кнопку «O», вертикальные жалюзи включатся или выключатся. Когда он включен, жалюзи

могут поворачиваться влево и вправо. Снова нажмите кнопку «O», жалюзи перестанут раскачиваться.

Уведомление:

Основная плата управления имеет функцию памяти, когда устройство готово к работе, но в состоянии остановки, основная плата

управления может запомнить инициализацию рабочего режима. Когда вы включаете устройство, оно будет работать так же, как и

в прошлый раз, без необходимости снова сбрасывать рабочий режим.

ПУЛЬТ

1. Сдвиньте заднюю крышку, чтобы открыть, и снимите изолирующую пленку с батареек.

2. Вставьте батарейки в слот, они должны соответствовать знакам «+» и «-» на пульте дистанционного управления.

3. Если вы долгое время не использовали, выньте батареи.

4. Чтобы предотвратить загрязнение окружающей среды, извлеките использованные батареи и утилизируйте их безопасным

образом и надлежащим образом.

Чтобы управлять устройством, направьте пульт дистанционного управления (4) на приемник сигнала (3). Пульт дистанционного

управления будет управлять устройством на расстоянии 5 метров при наведении на приемник сигнала устройства.

ЗАЩИТНЫЕ УСТРОЙСТВА

Защитное устройство может сработать и остановить прибор в следующих случаях:

1. в режиме охлаждения: температура воздуха в помещении выше 43 ° C (109 ° F)

2. в режиме охлаждения: температура в помещении ниже 15 ° C (59 ° F).

3. в режиме осушения: температура в помещении ниже 15 ° C (59 ° F).

Если устройство работает в режиме охлаждения «K» или осушения «L» с открытой дверцей или окном в течение длительного

времени при относительной влажности выше 80%, из выпускного отверстия может капать роса.

Защитное устройство сработает в следующих случаях:

76

1. Перезагружая устройство сразу после остановки работы или изменения выбранного режима во время работы, необходимо

подождать 3 минуты.

2. Если вилка была удалена, после перезапуска устройство вернется в исходный режим, TIMER ON и TIMER OFF - необходимо

установить заново.

ВНИМАНИЕ: внутри этого устройства скрыта рециркуляция конденсированной воды. Конденсат частично рециркулирует между

конденсатором и водяной пластиной. Когда уровень воды поднимается до верхнего уровня, поплавковый выключатель и

индикатор заполнения воды (E4) загораются, напоминая о сливах воды. Отключите электропитание, переместите прибор в

подходящее место, снимите сливную пробку, полностью слейте воду. После слива установите пробку на место, иначе прибор

может протечь и намочить комнату.

Если прибор установлен в положение, позволяющее слить воду, вы также можете подсоединить сливное отверстие к сливному

отверстию для слива воды. В комплект добавляется сливная труба, внутренний диаметр 9мм, внешний диаметр 12мм, материал:

ПВХ.

Исправление проблем

1) Беда: не работает.

Анализ:

а) возможно срабатывание предохранителя или предохранитель перегорел, подождите 3 минуты и запустите снова,

предохранительное устройство может препятствовать работе устройства.

c) возможно, батарейки в пульте дистанционного управления разрядились.

г) возможно, вилка вставлена неправильно.

2) Проблема: работает только на короткое время

Анализ:

а) если установленная температура близка к комнатной, вы можете понизить установленную температуру.

б) возможно, выход воздуха заблокирован препятствием. Устраните препятствие.

3) Проблема: работает, но не остывает

Анализ:

а) возможно, открыты дверь или окно.

б) возможно, в непосредственной близости находится другой обогреватель, например, обогреватель или лампа и т. д.

в) воздушный фильтр загрязнен, очистите его.

г) выход или вход воздуха заблокированы.

е) установленная температура слишком высока.

4) Проблема: утечка воды при движении.

Анализ:

а) перед перемещением слейте конденсат.

б) во избежание протечки воды размещайте устройство на ровной поверхности.

5) Неисправность: Не работает и индикатор заполнения воды "Е4"

Анализ:

а) вытащите резиновую пробку, чтобы слить воду.

б) если он часто находится в таком состоянии, обратитесь в квалифицированную службу технической поддержки.

6) Проблема: устройство не запускается.

Анализ:

а) может быть не подключен. Итак, подключите его.

б) возможно повреждение вилки или розетки. Замените поставщиком услуг.

в) возможно, перегорел предохранитель. Замените предохранитель у поставщика услуг (спецификация: 3,15 А / 250 В

переменного тока).

7) Проблема: устройство автоматически останавливается.

Анализ:

а) отключение по времени или достижение заданной температуры. Перезагрузите его или дождитесь автоматического

переключения.

8) Проблема: нет холодного воздуха в режиме ОХЛАЖДЕНИЕ «К».

Анализ:

а) комнатная температура ниже установленной. Это нормальное явление, машина автоматически переключается, когда

температура в помещении выше заданной.

б) Устройство входит в защиту от замерзания. Устройство автоматически переключится после завершения защиты от замерзания.

9) Неисправность: светодиод отображает код неисправности «E2».

Анализ:

а) датчик температуры в помещении вышел из строя или поврежден. Замените датчик температуры в помещении у поставщика

услуг.

10) Неисправность: светодиод отображает код неисправности «E3».

Анализ:

а) датчик маслопровода испарителя вышел из строя или поврежден. Замените датчик трубы змеевика испарителя в сервисной

77

службе.

11) Неисправность: светодиод отображает код неисправности «E4».

Анализ:

а) предупреждение о полном заполнении водой. Слейте воду.

ЧИСТКА И УХОД

Обслуживание устройства

1. Перед отключением от сети выключите устройство.

2. Протрите мягкой сухой тканью. Если прибор очень грязный, используйте теплую воду ниже 40 ° C.

3. Никогда не используйте летучие вещества, такие как бензин или полировальный порошок, для очистки устройства.

Обслуживание воздушного фильтра

Чистить воздушный фильтр необходимо каждые 2 недели, если устройство работает в очень запыленной среде. Очистите

следующим образом:

1. Сначала остановите устройство, надавите на воздушный фильтр (Рисунок F).

2. Очистите и снова установите воздушный фильтр.

3. Если грязь заметна, промойте ее раствором моющего средства в теплой воде. После очистки высушите его в затененном и

прохладном месте, а затем снова установите.

Уход после использования

1. Если устройство не будет использоваться в течение длительного времени, снимите резиновую заглушку со сливного отверстия

(8), чтобы слить воду.

2. В солнечный день дайте прибору работать с вентилятором только на полдня, чтобы высушить прибор изнутри и предотвратить

появление плесени.

3. Остановите устройство и вытащите вилку шнура питания, затем выньте батарейки из пульта дистанционного управления и

храните устройство надлежащим образом.

4. Очистите воздушный фильтр и установите его на место.

5. Снимите воздушные шланги и храните их должным образом, плотно закрыв отверстие.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Холодопроизводительность в БТЕ: 12.000 БТЕ / час

Холодопроизводительность в ваттах: 3500 Вт

Энергопотребление (охлаждение) Вт: 1300 Вт

Громкость: <= 65 дБ

Расход воздуха: 450 м3 / час

Энергетический класс: A

Таймер: 24 часа

Вес охлаждающей жидкости R290: макс. 210 грамм

Производительность функции сушки: 28 литров / день

Осторожно, опасность пожара.

НЕ прокалывать и не сжигать.

Помните, что хладагент не может содержать запах.

Максимальное количество заправляемого хладагента: 210 г.

Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ) выкидать в

резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как находящиесяв

устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо передать таким

образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их надо вытянуть и

передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов!

ITALIANO

CONDIZIONI GENERALI DI SICUREZZA

IMPORTANTI ISTRUZIONI DI SICUREZZA LEGGERE ATTENTAMENTE E SALVARE

PER IL FUTURO

1. Prima di utilizzare il dispositivo, leggere il manuale operativo e seguire le istruzioni in

esso contenute. Il produttore non è responsabile per danni causati dall'uso del dispositivo

contrario allo scopo previsto o al funzionamento improprio.

2. Il dispositivo è solo per uso domestico. Non utilizzare per altri scopi diversi da quelli

previsti.

3. Il dispositivo deve essere collegato solo a una presa CA con una messa a terra da 220

78

240 V ~ 50 Hz. Per aumentare la sicurezza operativa, più dispositivi elettrici non devono

essere collegati contemporaneamente a un circuito di corrente.

4. Usare estrema cautela quando si usa il dispositivo quando i bambini sono nelle

vicinanze. Non consentire ai bambini di giocare con il dispositivo, non consentire ai

bambini o alle persone che non hanno familiarità con il dispositivo di usarlo.

5. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età

superiore a 8 anni e persone con capacità fisiche, sensoriali o mentali limitate o persone

che non hanno esperienza o conoscenza dell'attrezzatura, se ciò viene fatto sotto la

supervisione di una persona responsabile per la loro sicurezza o hanno ricevuto loro

informazioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli connessi all'uso.

I bambini non devono giocare con l'attrezzatura. La pulizia e la manutenzione del

dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni

e queste attività siano svolte sotto controllo.

6. Scollegare sempre la spina di alimentazione tenendo la presa con la mano dopo l'uso.

NON tirare il cavo di alimentazione.

7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non esporre

il dispositivo a condizioni atmosferiche (pioggia, sole, ecc.) O utilizzare in condizioni di

elevata umidità (bagni, case mobili umide).

8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di

alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per evitare

pericoli.

9. Non utilizzare l'apparecchio con un cavo di alimentazione danneggiato o se è stato fatto

cadere o danneggiato in altro modo o se non funziona correttamente. Non riparare il

dispositivo da soli, poiché esiste il rischio di scosse elettriche. Portare il dispositivo

danneggiato in un centro di assistenza adeguato per il controllo o la riparazione. Tutte le

riparazioni possono essere eseguite solo da punti di assistenza autorizzati. Le riparazioni

eseguite in modo errato possono causare gravi pericoli per l'utente.

10. Collocare il dispositivo su una superficie fresca e stabile, lontano da elettrodomestici da

cucina caldi come: fornelli elettrici, bruciatori a gas, ecc.

11. Assicurarsi che nulla blocchi l'entrata e l'uscita dell'aria del dispositivo

12. Utilizzare il dispositivo solo su una superficie piana per evitare la fuoriuscita della

condensa

13. Per fornire una protezione aggiuntiva, si consiglia di installare un dispositivo a corrente

residua (RCD) nel circuito elettrico con una corrente residua nominale non superiore a 30

mA. Chiedi a un elettricista per questo.

14. Pulire regolarmente il filtro dell'aria. La frequenza della pulizia dipende dalla pulizia

dell'aria.

15. Dopo aver spento la macchina, attendere almeno 5 minuti prima di riaccenderla.

16. Non utilizzare il dispositivo in luoghi soleggiati. Quando il dispositivo si surriscalda, la

protezione da surriscaldamento attiva il dispositivo.

17. Per garantire un raffreddamento efficace, è necessario mantenere una distanza di

almeno 60 cm tra le pareti laterali del dispositivo e la parete, i mobili o le tende.

79

18. A causa delle prestazioni limitate del dispositivo, se la differenza tra la temperatura target

e la temperatura ambiente è troppo elevata, la temperatura target potrebbe non essere

raggiunta.

19. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'uso del condizionatore

d'aria, osservare le seguenti precauzioni di base:

a) Collegare a una presa con messa a terra con 3 pin.

b) Non rimuovere il polo di messa a terra.

c) Non utilizzare l'adattatore.

d) Non utilizzare una prolunga.

e) Scollegare il condizionatore d'aria prima della manutenzione.

f) Utilizzare due o più persone per spostare e installare il condizionatore d'aria.

20. Non utilizzare agenti che accelerano il processo di scongelamento o pulizia diversi da

quelli raccomandati dal produttore.

21. Il dispositivo deve essere conservato in una stanza senza fonti di accensione

costantemente funzionanti, ad esempio fuoco aperto, apparecchi a gas o stufe elettriche.

PRIMA DEL PRIMO UTILIZZO - (figura E)

Collegare i connettori al condotto di scarico dell'aria come segue:

1. Estendere il condotto di scarico dell'aria (9) estraendo le due estremità del condotto.

2. Avvitare il condotto di scarico dell'aria (9) nel connettore del condotto di scarico dell'aria (10).

3. Collegare il condotto di scarico dell'aria (9) direttamente al dispositivo.

OSSERVAZIONI:

1. Tenere l'unità ad almeno 1 metro di distanza da TV o radio per evitare interferenze elettromagnetiche.

2. Non esporre l'unità alla luce solare diretta per evitare che il colore della superficie sbiadisca.

3. Non inclinare l'unità per più di 35 ° o capovolta durante il trasporto. Se il dispositivo è stato capovolto durante il trasporto, riporlo

correttamente e attendere 2-4 ore prima di avviarlo.

4. Posizionare l'unità su una superficie piana con un'inclinazione inferiore a 5 °.

5. L'unità funziona in modo più efficiente in determinate posizioni della stanza, selezionare la posizione migliore:

- Accanto a una finestra, una porta o una porta finestra.

- Mantenere la distanza richiesta dall'uscita dell'aria di ritorno al muro o altri ostacoli di almeno 60 cm.

- Estendere il tubo dell'aria per garantire che l'altra estremità del tubo dell'aria abbia spazio tra la porta della finestra, la porta finestra o il

foro nel muro.

- L'uscita o l'aspirazione dell'aria non possono essere bloccate da una griglia di protezione o da qualsiasi ostacolo.

Per prolungare la durata dell'unità, scaricare l'acqua di condensa dai fori di drenaggio inferiori (8) prima di mettere l'unità in deposito alla

fine della stagione.

DESCRIZIONE DEL DISPOSITIVO: CONDIZIONATORE D'ARIA LOCALE (foto A e B)

1. Pannello di controllo

2. Uscita aria fredda

3. Recettore del segnale

4. Telecomando

5. Maniglia per il trasporto

6. Condotto di scarico

7. Ingresso evaporatore

8. Foro di scarico del radiatore inferiore

9. Condotto di scarico dell'aria

10. Adattatore di scarico della finestra

PANNELLO DI CONTROLLO (figura C)

A. Pulsante di accensione ON / OFF

B. Pulsante della velocità della ventola

C. Pulsante Modalità

80

D. Pulsante di aumento del timer / temperatura

E. Pulsante Timer / Temperatura giù

F. Lampada a bassa velocità

G. Lampada ad alta velocità

I. Pulsante di sospensione e blocco bambini

J. Modalità automatica

K. Modalità Cool

L. Modalità Dry

M. Modalità ventola

N. Pulsante timer

O. Pulsante Oscillazione

TELECOMANDO - immagine D

Il telecomando trasmette i segnali al. sistema.

Pulsante "A": l'apparecchio si avvia quando è alimentato o si arresta quando è in funzione, se si preme questo pulsante.

Pulsante "B" - premerlo per selezionare in sequenza la velocità del ventilatore.

Pulsante "C" - premerlo per selezionare la modalità di funzionamento: "J", "K", "L" o "M".

Pulsante "D" / "E" - premere per regolare la temperatura ambiente e il timer.

Pulsante "I": premere per impostare o annullare la modalità di sospensione.

Pulsante "N" - premere per impostare l'ora di spegnimento automatico e accensione automatica.

Pulsante "O": premere per impostare o annullare la modalità di oscillazione delle feritoie.

FUNZIONAMENTO DEL PANNELLO DI CONTROLLO

AUTOMATICO / RAFFREDDAMENTO / DEUMIDIFICAZIONE / VENTILATORE

1. Accendi il dispositivo.

a) Collega il dispositivo.

b) Premere il pulsante "A", quindi il dispositivo emette un segnale acustico e si accende.

c) Il diodo LED visualizza la temperatura ambiente e inizia a funzionare in modalità automatica.

2.Scegli la modalità di funzionamento

Premere il pulsante "C" per selezionare in sequenza la modalità di funzionamento desiderata:

Modalità automatica "J" -> Modalità raffreddamento "K" -> Modalità asciugatura "L" -> Modalità ventilatore "M.”

3. Regolare la temperatura

La temperatura può essere impostata in un range di 15 ° -31 ° C. Premere il pulsante "D" o "E" per aumentare o diminuire la temperatura di

1 ° C premendo una volta. Il pannello LED del dispositivo mostra la temperatura target per 5 secondi, quindi visualizza la temperatura

ambiente.

4. Regolare la velocità della ventola

Premere il pulsante "B" per selezionare una velocità di ventilazione desiderata mostra in sequenza:

Bassa velocità "F" -> Alta velocità G

5. Potenza

Quando si preme nuovamente il pulsante "A", il dispositivo emetterà un suono "di" e smetterà di funzionare.

6. Premere questo pulsante "I" per accedere alla modalità di sospensione del dispositivo.

7. Premere questo pulsante "N" per impostare uno spegnimento temporizzato.

Premere questo pulsante "O" per impostare l'oscillazione dell'oscillazione dell'aria nelle direzioni sinistra-destra.

Ogni modalità di funzionamento principio:

Modalità AUTO "J":

Una volta selezionato il funzionamento "J", il sensore della temperatura interna si attiva automaticamente e seleziona una delle seguenti

modalità di funzionamento:

- Quando la temperatura ambiente è ≥24 ℃, l'unità selezionerà automaticamente la modalità di raffreddamento "K".

o

- Quando la temperatura ambiente ＜ 24 ℃, l'unità selezionerà automaticamente la modalità ad alta velocità del ventilatore "M ..".

Modalità Dry "L":

1. La ventola centrifuga ascendente funzionerà a bassa velocità e la velocità non può essere regolata.

2. Il compressore si fermerà dopo 8 minuti di funzionamento, quindi tornerà a funzionare dopo 6 minuti.

81

3. Il dispositivo adotta la modalità di deumidificazione a temperatura costante e la regolazione della temperatura non è efficace.

Modalità COOL "K":

1. Quando la temperatura ambiente è superiore alla temperatura impostata sul pannello di controllo, il compressore inizia a funzionare.

2. Quando la temperatura ambiente è inferiore alla temperatura impostata sul pannello di controllo, il compressore si arresta e la ventola

superiore funziona alla velocità impostata originale.

Modalità ventola "M.".

1. La ventola centrifuga superiore funziona alla velocità impostata e il compressore non funziona.

2. La regolazione della temperatura non è efficace.

Funzionamento del timer "N":

1. Premere il pulsante "N" per impostare il tempo di spegnimento automatico mentre l'unità è in funzione.

2. Premere il pulsante "N" per impostare l'ora di accensione automatica mentre l'unità è pronta.

3. L'ora può essere regolata in un intervallo da 1 ora a 24 ore premendo il pulsante "D" （+） o "E" （-.

Funzionamento in modalità sleep "I":

1. La modalità sleep funziona quando l'unità è in modalità raffreddamento "K".

2. Premere il pulsante "I" in modalità di raffreddamento "K", quindi l'unità funzionerà in modalità di sospensione e la ventola si accenderà

automaticamente a bassa velocità. La temperatura impostata aumenterà di 1 ℃ dopo un'ora e di 2 ℃ dopo due ore. Dopo sei ore l'unità

smetterà di funzionare.

Operazione Child Lock:

1. Premere il pulsante e tenere premuto "I" in modalità raffreddamento "K" per 3 secondi per entrare nello stato di blocco bambini. Sullo

schermo verrà mostrato “LC” dopo aver attivato questa funzione.

2. Premere nuovamente il pulsante e tenere premuto "I" in modalità raffreddamento "K" per 3 secondi per attivare lo stato di blocco

bambini. Sullo schermo verrà mostrata la temperatura ambiente attuale dopo aver disattivato la funzione blocco bambini.

Funzionamento in modalità Swing "O":

Quando il dispositivo è acceso, premere il pulsante "O", la feritoia verticale si accenderà o spegnerà. Quando è acceso, l'aletta può

oscillare sui lati sinistro e destro. Premere nuovamente il pulsante "O", la feritoia smetterà di oscillare.

Avviso:

La scheda di controllo principale ha la funzione di memoria, quando il dispositivo è pronto per funzionare ma in stato di stop, la scheda di

controllo principale può memorizzare l'inizializzazione della modalità di lavoro. Quando si accende l'unità, funzionerà come l'enactment

della modalità di lavoro dell'ultima volta, non è necessario reimpostare nuovamente la modalità di lavoro.

TELECOMANDO

1. Far scorrere il coperchio posteriore per aprire e rimuovere la pellicola isolante dalle batterie.

2. Inserire le batterie all'interno dello slot, devono corrispondere ai segni "+" e "-" del telecomando.

3. Per lungo tempo nessun uso, togliere le batterie.

4. Per prevenire l'inquinamento ambientale, estrarre le batterie usate e smaltirle in modo sicuro e appropriato.

Per far funzionare il dispositivo, puntare il telecomando (4) verso il ricevitore del segnale (3). Il telecomando azionerà il dispositivo a una

distanza di 5 metri quando punta al ricevitore del segnale del dispositivo.

DISPOSITIVI DI PROTEZIONE

Il dispositivo di protezione può intervenire e arrestare l'apparecchiatura nei casi elencati di seguito:

1. in modalità raffreddamento: la temperatura dell'aria interna è superiore a 43 ° C (109 ° F)

2. in modalità raffreddamento: la temperatura ambiente è inferiore a 15 ° C (59 ° F)

3. in modalità deumidificazione: la temperatura ambiente è inferiore a 15 ° C (59 ° F).

Se il dispositivo funziona in modalità raffreddamento “K” o secco “L” con porta o finestra aperta per un lungo periodo quando l'umidità

relativa è superiore all'80%, la condensa potrebbe gocciolare dall'uscita.

Il dispositivo di protezione funzionerà nei seguenti casi:

1. Riavviando il dispositivo immediatamente dopo aver interrotto il lavoro o aver cambiato la modalità selezionata durante il lavoro, è

necessario attendere 3 minuti.

2. Se la spina è stata rimossa, dopo il riavvio il dispositivo tornerà alla modalità originale, TIMER ON e TIMER OFF - devono essere

reimpostati.

NOTA: all'interno di questa unità è nascosto il riciclaggio dell'acqua di condensa. L'acqua di condensa viene parzialmente mantenuta

riciclata tra il condensatore e la piastra dell'acqua. Quando il livello dell'acqua sale al livello superiore, l'interruttore a galleggiante e

82

l'indicatore di acqua piena (E4) si accendono per ricordare lo scarico dell'acqua. Si prega di interrompere l'alimentazione, spostare

l'apparecchio in un luogo adatto, rimuovere il tappo di scarico, scaricare completamente l'acqua. Dopo lo scarico, reinstallare il tappo o

l'elettrodomestico potrebbe perdere e bagnare la stanza.

Se l'elettrodomestico è posizionato in una posizione che ammette l'acqua di scarico, è anche possibile collegare il foro di scarico alla porta

di scarico per scaricare l'acqua. Il tubo di scarico viene aggiunto al kit, con diametro interno 9 mm, diametro esterno 12 mm, materiale:

PVC.

Risoluzione dei problemi

1) Guasto: non funziona.

Analisi:

a) forse il protettore è scattato o il fusibile è bruciato, attendere 3 minuti e ricominciare, il dispositivo di protezione potrebbe impedire il

funzionamento del dispositivo.

c) forse le batterie del telecomando sono scariche.

d) forse la spina non è inserita correttamente.

2) Guasto: funziona solo per un breve periodo

Analisi:

a) se la temperatura impostata è vicina alla temperatura ambiente, è possibile abbassare la temperatura impostata.

b) forse l'uscita dell'aria è bloccata da un ostacolo. Porta via l'ostacolo.

3) Guasto: funziona ma non si raffredda

Analisi:

a) forse la porta o la finestra sono aperte.

b) forse a distanza ravvicinata c'è un altro apparecchio funzionante come stufa o lampada, ecc.

c) il filtro dell'aria è sporco, pulirlo.

d) l'uscita o l'aspirazione dell'aria è ostruita.

f) la temperatura impostata è troppo alta.

4) Guasto: perdita d'acqua durante lo spostamento.

Analisi:

a) scaricare la condensa prima dello spostamento.

b) per evitare perdite d'acqua, posizionare il dispositivo su una superficie piana.

5) Guasto: non funziona e indicatore di acqua piena "E4"

Analisi:

a) estrarre il tappo in gomma per scaricare l'acqua.

b) se si trova spesso in questo stato, contattare un tecnico dell'assistenza qualificato.

6) Problema: il dispositivo non si avvia.

Analisi:

a) forse non collegato. Quindi, collegalo.

b) forse danni alla spina o alla presa. Sostituisci dal fornitore di servizi.

c) forse fusibile rotto. Sostituire il fusibile dal fornitore di servizi (specifica: 3,15 A / 250 V CA).

7) Problema: il dispositivo si arresta automaticamente.

Analisi:

a) spegnimento temporizzato o raggiungimento della temperatura impostata. Riavviarlo o attendere la commutazione automatica.

8) Guasto: assenza di aria fredda in modalità COOL "K".

Analisi:

a) la temperatura ambiente è inferiore alla temperatura impostata. È un fenomeno normale, la macchina effettua la commutazione

automatica mentre la temperatura ambiente è superiore alla temperatura impostata.

b) Il dispositivo entra in protezione antigelo. Il dispositivo effettuerà la commutazione automatica al termine della protezione antigelo.

9) Problema: il LED visualizza il codice di errore "E2"

Analisi:

a) il sensore della temperatura ambiente non funziona o è danneggiato. Sostituire il sensore della temperatura ambiente dal fornitore di

servizi.

10) Problema: il LED visualizza il codice di errore "E3"

Analisi:

a) il sensore del tubo dell'olio dell'evaporatore è guasto o danneggiato. Sostituire il sensore del tubo della serpentina dell'evaporatore dal

fornitore di servizi.

11) Problema: il LED visualizza il codice di errore "E4"

Analisi:

a) avviso pieno d'acqua. Scolare l'acqua.

PULIZIA E MANUTENZIONE

Manutenzione del dispositivo

1. Spegnere il dispositivo prima di scollegarlo dall'alimentazione.

2. Strofinare con un panno morbido e asciutto. Utilizzare acqua tiepida a temperatura inferiore a 40 ° C per pulire se l'apparecchio è molto

83

sporco.

3. Non utilizzare mai sostanze volatili come benzina o polvere lucidante per pulire il dispositivo.

Manutenzione del filtro dell'aria

È necessario pulire il filtro dell'aria ogni 2 settimane se il dispositivo funziona in un ambiente estremamente polveroso. Pulisci come segue:

1. Arrestare prima il dispositivo, spingere verso l'alto il filtro dell'aria (Figura F).

2. Pulire e reinstallare il filtro dell'aria.

3. Se lo sporco è evidente, lavarlo con una soluzione di detersivo in acqua tiepida. Dopo la pulizia, asciugarlo in un luogo ombreggiato e

fresco, quindi reinstallarlo.

Manutenzione dopo l'uso

1. Se si prevede di non utilizzare il dispositivo per un lungo periodo, rimuovere il tappo di gomma dal foro di scarico (8) per scaricare

l'acqua.

2. Tenere l'apparecchio in funzione con la ventola solo per mezza giornata durante una giornata di sole per asciugare l'apparecchio

all'interno ed evitare che si ammuffisca.

3. Arrestare il dispositivo ed estrarre la spina del cavo di alimentazione, quindi estrarre le batterie del telecomando e riporre il dispositivo

correttamente.

4. Pulire il filtro dell'aria e reinstallarlo.

5. Rimuovere i tubi dell'aria e conservarli in modo appropriato e coprire bene il foro.

DATI TECNICI:

Capacità di raffreddamento a BTU: 12.000 BTU / ora

Capacità di raffreddamento in watt: 3500 W.

Consumo energetico (raffreddamento) W: 1300 W

Volume: <= 65dB

Flusso d'aria: 450 m3 / ora

Classe energetica: A

Timer: 24 ore

Peso refrigerante R290: max. 210 grammi

Capacità della funzione di asciugatura: 28 litri / giorno

Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in polietilene

(PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta autorizzato, poiché

contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve essere consegnato in modo da

limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle separatamente.

Attenzione, rischio di incendio.

NON perforare o bruciare.

Tenere presente che il refrigerante potrebbe non contenere odori.

La quantità massima di carica di refrigerante: 210 g.

SLOVENŠČINA

HRVATSKI

OPĆI UVJETI SIGURNOSTI

VAŽNE SIGURNOSNE UPUTE PROČITAJTE UPOZORENJE I SPREMITE SE ZA

BUDUĆNOST

1. Prije upotrebe uređaja, pročitajte korisnički priručnik i slijedite upute sadržane u njemu.

Proizvođač ne odgovara za štetu nastalu upotrebom uređaja suprotno njegovoj predviđenoj

namjeni ili nepravilnom radu.

2. Uređaj je namijenjen samo kućnoj uporabi. Ne koristite za druge svrhe koje nisu prema

njegovoj predviđenoj namjeni.

3. Uređaj treba spojiti samo na izmjeničnu utičnicu s uzemljenim 220 240V ~ 50Hz. Da bi se

povećala operativna sigurnost, više električnih uređaja ne smije istovremeno biti povezano

na jedan strujni krug.

4. Budite izuzetno oprezni kada koristite uređaj kada su djeca u blizini. Ne dopustite djeci da

se igraju s uređajem, ne dopustite djeci ili osobama koje nisu upoznate s uređajem.

5. UPOZORENJE: Ovu opremu mogu koristiti djeca starija od 8 godina i osobe ograničene

tjelesne, senzorne ili mentalne sposobnosti, ili ljudi koji nemaju iskustva ili znanje o uređaju,

ako se to radi pod nadzorom odgovorne osobe radi njihove sigurnosti ili su im odobreni

podaci o sigurnoj upotrebi uređaja i svjesni su opasnosti upotrebe uređaja. Djeca se ne bi

84

trebala igrati s opremom. Čišćenje i održavanje uređaja ne smiju obavljati djeca, osim ako

imaju više od 8 godina i ove aktivnosti se izvode pod nadzorom.

6. Uvijek isključite utikač držeći utičnicu rukom nakon uporabe. NE povlačite kabel za

napajanje.

7. Ne uranjajte kabel, utikač i cijeli uređaj u vodu ili bilo koju drugu tekućinu. Ne izlažite

uređaj atmosferskim uvjetima (kiša, sunce itd...) I ne koristite u uvjetima visoke vlage

(kupaonice, vlažne mobilne kućice).

8. Povremeno provjeravajte stanje kabela za napajanje. Ako je mrežni kabel oštećen,

zamijenite ga specijaliziranoj servisnoj službi kako biste izbjegli opasnost.

9. Ne koristite uređaj s oštećenim kablom za napajanje ili ako je ispao ili oštećen na bilo koji

drugi način ili ako ne radi ispravno. Ne popravljajte uređaj sami jer postoji opasnost od

električnog udara. Oštećeni uređaj odnesite u odgovarajući servisni centar radi provjere ili

popravka. Sve popravke smiju obavljati samo ovlašteni servisi. Nepravilno izvedeni popravci

mogu ozbiljno opasiti za korisnika.

10. Uređaj postavite na hladnu i stabilnu površinu, daleko od vrućih kuhinjskih uređaja kao

što su: električni štednjak, plinski plamenik itd...

11. Pazite da ništa ne blokira dovod i izlaz zraka u uređaju

12. Koristite uređaj samo na ravnoj površini kako ne bi došlo do prolijevanja kondenzata

13. Da biste osigurali dodatnu zaštitu, preporučljivo je u električni krug instalirati zaostalu

struju (RCD), nazivna zaostala struja koja ne prelazi 30mA. Pitajte za to električara.

14. Redovito čistite filtar za zrak. Učestalost čišćenja ovisi o čistoći zraka.

15. Nakon isključivanja stroja pričekajte najmanje 5 minuta prije nego što ga ponovno

uključite.

16. Ne koristite uređaj na sunčanim mjestima. Kad se uređaj pregrijava, uključit će se zaštita

od pregrijavanja.

17. Da bi se osiguralo učinkovito hlađenje, treba se držati razmak od najmanje 60 cm između

bočnih zidova uređaja i zida, namještaja ili zavjesa.

18. Zbog ograničenih performansi uređaja, ako je razlika između ciljne temperature i

temperature okoline prevelika, ciljna temperatura možda neće biti dosegnuta.

19. Da biste smanjili rizik od požara, strujnog udara ili ozljeda kad koristite klima uređaj,

pridržavajte se sljedećih osnovnih mjera opreza:

a) Spojite na uzemljenu utičnicu s 3 pina.

b) Ne uklanjajte uzemljenje.

c) Nemojte koristiti adapter.

d) Ne koristite produžni kabel.

e) Prije servisiranja isključite klima uređaj.

f) Koristite dvije ili više osoba za pomicanje i instaliranje klima uređaja.

20. Ne koristite sredstva koja ubrzavaju postupak odmrzavanja ili čišćenja, osim onih koja je

preporučio proizvođač.

21. Uređaj treba skladištiti u prostoriji bez stalno aktivnih izvora paljenja, na primjer: otvorene

vatre, plinskih uređaja ili električnih grijača.

85

PRIJE PRVE UPOTREBE - (slika E)

Spojite konektore na odvodni kanal za zrak na sljedeći način:

1. Proširite ispušni kanal za zrak (9) izvlačenjem dva kraja kanala.

2. Uvijte ispušni kanal za zrak (9) u priključak ispušnog kanala (10).

3. Spojite odvodni kanal za zrak (9) izravno na uređaj.

OPASKE:

1. Držite jedinicu najmanje 1 metar od TV-a ili radija kako biste izbjegli elektromagnetske smetnje.

2. Ne izlažite jedinicu izravnom sunčevom svjetlu kako biste izbjegli blijeđenje površine površine.

3. Nemojte naginjati jedinicu za više od 35 ° ili naopako tijekom transporta. Ako je uređaj okrenut tijekom transporta, odložite ga pravilno i

pričekajte 2-4 sata prije nego što ga pokrenete.

4. Postavite jedinicu na ravnu površinu s nagibom manjim od 5 °.

5. Jedinica djeluje učinkovitije na određenim mjestima u sobi, odaberite najbolje mjesto:

- Pokraj prozora, vrata ili francuskog prozora.

- Držite potrebnu udaljenost od izlaza povratnog zraka do zida ili ostalih prepreka najmanje 60 cm.

- Proširite zračno crijevo kako biste osigurali da drugi kraj zračnog crijeva ima razmak između vrata prozora, francuskog prozora ili rupe na

zidu.

- Izlaz ili usis zraka ne mogu se začepiti zaštitnom rešetkom ili bilo kojom preprekom.

Da biste produžili vijek trajanja jedinice, ispraznite kondenziranu vodu iz donjih odvodnih rupa (8) prije nego što stavite jedinicu u skladište

na kraju sezone.

OPIS UREĐAJA: LOKALNI KLIMATSKI KLIMATER (slike A i B)

1. Upravljačka ploča

2. Odvod hladnog zraka

3. Signalni receptor

4. Daljinski upravljač

5. Transportna ručka

6. Izduvni kanal

7. Ulaz isparivača

8. Prolaz za odvod hladnjaka dolje

9. Usisni kanal za zrak

10. Adapter za ispušne prozore

KONTROLA PANEL (slika C)

A. Gumb za uključivanje / isključivanje

B. Gumb za brzinu ventilatora

C. Gumb za način rada

D. Gumb za odbrojavanje vremena / temperature

E. Tipka za isključivanje vremena / temperature

F. Svjetiljka male brzine

G. Lampa velike brzine

I. Tipka za spavanje i zaključavanje za dijete

J. Automatski način rada

K. Kul način

L. suhi način

M. Način ventilatora

N. Tipka tajmera

O. Gumb za oscilaciju

DALJINSKI UPRAVLJAČ - slika D

Daljinski upravljač odašilje signale sustavu.

Gumb "A" - aparat će se pokrenuti kada je pod naponom ili će biti zaustavljen kad radi, ako pritisnete ovu tipku.

Gumb "B" - pritisnite ga da biste odabrali brzinu ventilatora u nizu.

Gumb "C" - pritisnite da biste odabrali način rada: "J", "K", "L" ili "M".

Gumb "D" / "E" - pritisnite za podešavanje sobne temperature i odbrojavanja.

Gumb "I" - pritisnite za postavljanje ili otkazivanje načina mirovanja.

Gumb "N" - pritisnite za postavljanje vremena automatskog isključivanja i automatskog uključivanja.

Gumb "O" - pritisnite da biste postavili ili otkazali način ljuljanja žaluzija.

86

UPRAVLJANJE PANELOM ZA UPRAVU

AUTOMATSKI / HLAĐENI / SUHI / Ventilator

1. Uključite uređaj.

a) Spojite uređaj.

b) Pritisnite gumb "A", a zatim uređaj jednom oglasi zvučni signal i uključite.

c) LED dioda prikazuje sobnu temperaturu i počinje raditi u automatskom načinu rada.

2.Odaberite način rada

Pritisnite tipku "C" za odabir željenog načina rada prema redoslijedu:

Automatski način rada "J" -> način hlađenja "K" -> način sušenja "L" -> način rada ventilatora "M.”

3. Podesite temperaturu

Temperatura se može podesiti u rasponu od 15 ° -31 ° C. Pritisnite tipku "D" ili "E" za povećanje ili smanjenje temperature za 1 ° C jednim

pritiskom. LED ploča uređaja prikazuje ciljanu temperaturu tijekom 5 sekundi, a zatim prikazuje sobnu temperaturu.

4. Podesite brzinu ventilatora

Pritisnite gumb "B" za odabir željene brzine ventilatora po redoslijedu:

Mala brzina "F" -> Velika brzina G

5. Snaga

Kad ponovo pritisnete gumb "A", uređaj će se oglasiti "di" i prestati raditi.

6. Pritisnite ovaj gumb "I" za ulaz u način mirovanja uređaja.

7. Pritisnite ovu tipku "N" za podešavanje vremenskog isključivanja.

Pritisnite ovu tipku "O" za podešavanje oscilacija oscilacije zraka u smjeru lijevo-desno.

Svaki princip rada:

AUTO "J" način rada:

Jednom kada je odabran "J", osjetnik temperature u zatvorenom prostoru automatski radi i odabire jedan od sljedećih načina rada:

- Kad je sobna temperatura ≥24 unit, uređaj će automatski odabrati kul način rada „K“.

ili

- Kad je sobna temperatura ＜ 24 ℃, uređaj će automatski odabrati način rada velike brzine ventilatora „M. ..“.

Suhi način rada "L":

1. Gornji centrifugalni ventilator pokrenut će malom brzinom, a brzina se ne može prilagoditi.

2. Kompresor će se zaustaviti nakon rada 8 minuta, a zatim ponovno pokrenuti nakon 6 minuta.

3. Uređaj prihvaća način konstantne odvlaživanja temperature, a podešavanje temperature nije učinkovito.

Način hlađenja "K":

1. Kad je sobna temperatura viša od zadate temperature na upravljačkoj ploči, kompresor počinje raditi.

2. Kad je sobna temperatura niža od zadate temperature na upravljačkoj ploči, zaustavljanje kompresora i gornji ventilator rade izvornom

podešenom brzinom.

Način ventilatora "M.".

1. Gore centrifugalni ventilator radi postavljenom brzinom, a kompresor ne radi.

2. Podešavanje temperature nije učinkovito.

Rad tajmera "N":

1. Pritisnite tipku "N" za podešavanje vremena automatskog isključivanja dok jedinica radi.

2. Pritisnite tipku "N" za podešavanje automatskog uključivanja vremena dok je jedinica spremna.

3. Vrijeme se može podesiti u rasponu od 1 sata do 24 sata pritiskom na tipku "D" （+） ili "E" （-.

Rad u stanju mirovanja "I":

1. Način mirovanja djeluje kada se jedinica hladi "K" načinom.

2. Pritisnite tipku "I" u hladnom načinu "K", tada će jedinica raditi u mirovanju, a ventilator će se automatski prebaciti na malu brzinu.

Postavljena temperatura će se povećati za 1 ℃ nakon jednog sata, a povećati za 2 ℃ nakon dva sata. Nakon šest sati jedinica će prestati

raditi.

Djelovanje brave:

1. Pritisnite tipku i držite "I" u hladnom načinu "K" 3 sekunde za ulazak u stanje dječje zaključavanja. Na ekranu će se prikazati "LC" nakon

aktiviranja ove funkcije.

87

2. Ponovno pritisnite gumb i držite "I" u hladnom načinu "K" 3 sekunde kako bi postojalo stanje dječjeg zaključavanja. Na zaslonu će se

prikazati sadašnja temperatura u sobi nakon deaktiviranja funkcije zaključavanja djece.

Rad u načinu rada ljuljačka "O":

Kad je uređaj uključen, pritisnite gumb "O", okomita letva će se uključiti ili isključiti. Kad je uključen, otvor se može ljuljati na lijevoj i desnoj

strani. Ponovno pritisnite gumb "O", otvor će se prestati njihati.

Obavijest:

Glavna upravljačka ploča ima funkciju memorije, kada je uređaj spreman za rad, ali u statusu zaustavljanja, glavna upravljačka ploča može

upamtiti pokretanje radnog načina. Kad uključite jedinicu, ona će raditi isto kao i prošli put, nema potrebe za ponovnim postavljanjem

radnog načina.

DALJINSKI UPRAVLJAČ

1. Povucite stražnji poklopac kako biste ga otvorili i skinite izolacijski film na baterije.

2. Stavite baterije unutar utora i moraju odgovarati znakovima "+" i "-" na daljinskom upravljaču.

3. Izvadite baterije dugo vremena bez upotrebe.

4. Da biste spriječili onečišćenje okoliša, izvadite rabljene baterije i odložite sigurnost i na odgovarajući način.

Za rad uređaja usmjerite daljinski upravljač (4) na signalni receptor (3). Daljinski upravljač upravljat će uređajem na udaljenosti od 5 metara

kada će usmjeriti signalni receptor uređaja.

ZAŠTITNI UREĐAJI

U sljedećim slučajevima zaštitni uređaj može otključati i zaustaviti aparat:

1. pri načinu hlađenja: temperatura zraka u zatvorenom prostoru je iznad 43 ° C (109 ° F)

2. pri načinu hlađenja: sobna temperatura ispod 15 ° C (59 ° F)

3. u režimu odvlaživanja zraka: sobna temperatura je ispod 15 ° C (59 ° F).

Ako uređaj radi u načinu hlađenja "K" ili suhom "L", s otvorenim vratima ili prozorima, kada je relativna vlaga iznad 80%, rosa može kapnuti

iz utičnice.

Zaštitni uređaj djeluje u sljedećim slučajevima:

1. Da biste ponovno pokrenuli uređaj odmah nakon zaustavljanja rada ili promjene odabranog načina rada, morate pričekati 3 minute.

2. Ako je utikač izvađen, nakon ponovnog pokretanja uređaj će se vratiti u izvorni način rada, TIMER ON i TIMER OFF - ponovo se moraju

postaviti.

NAPOMENA: unutar ovog uređaja skriva se recikliranje kondenzirane vode. Kondenzacijska voda djelomično se nastavlja reciklirati između

kondenzatora i vodene ploče. Kad nivo vode poraste na gornju razinu, svijetli prekidač plovka i indikator pune vode (E4) koji podsjećaju na

odvod vode. Prekinite sa napajanjem, prebacite aparat na prikladno mjesto, uklonite čep za odvod, u potpunosti ispustite vodu. Nakon

pražnjenja, ponovno umetnite utikač ili bi aparat mogao procuriti i učiniti da vaša soba bude mokra.

Ako je aparat postavljen u položaj da dopušta drenažnu vodu, za odvod vode možete i otvoriti ispusni otvor na odvodni otvor. Odvodna

cijev se dodaje u komplet, s unutarnjim promjerom 9 mm, vanjskim promjerom 12 mm, materijal: PVC.

Rješavanje problema

1) Trouble: Ne raditi.

Analiza:

a) možda se pokvari zaštitni zaštitnik ili osigurač, pričekajte 3 minute i pokrenite ponovo, uređaj zaštitnika možda sprečava rad uređaja.

c) možda su istrošene baterije na daljinskom upravljaču.

d) možda utikač nije ispravno priključen.

2) Problemi: djeluje samo kratko vrijeme

Analiza:

a) ako je postavljena temperatura blizu sobne temperature, možete sniziti postavljenu temperaturu.

b) možda je otvor za zrak blokiran preprekom. Otklonite prepreku.

3) Problem: djeluje, ali ne hladi

Analiza:

a) možda su vrata ili prozor otvoreni.

b) možda se u blizini nalazi neki drugi aparat koji toplinski radi, poput grijača ili lampe, itd.

c) filter zraka je prljav, očistite ga.

d) blokira se izlaz ili usis zraka.

f) postavljena temperatura je previsoka.

4) Problemi: Propuštanje vode tijekom kretanja.

Analiza:

a) ispustite kondenzat prije pomicanja.

b) da biste izbjegli istjecanje vode, locirajte uređaj na ravnom terenu.

5) Problem: Ne radite i pokazivač pune vode "E4"

88

Analiza:

a) izvucite gumeni čep za odvod vode.

b) ako je često u ovom stanju, obratite se kvalificiranom tehničaru.

6) Problem: Uređaj se ne pokreće.

Analiza:

a) možda nije uključen u struju. Dakle, uključite ga.

b) možda oštećenja utikača ili utičnice. Zamijenite od strane davatelja usluga.

c) možda je osigurač pokvaren. Zamijenite osigurač kod davatelja usluga (specifikacija: 3,15A / 250VAC).

7) Problem: Uređaj se automatski zaustavlja.

Analiza:

a) isključivanje vremena ili postignuta postavljena temperatura. Ponovno ga pokrenite ili pričekajte automatsko prebacivanje.

8) Problemi: nema hladnog zraka pod COOL "K" načinom rada.

Analiza:

a) sobna temperatura niža od postavljene. To je normalna pojava, stroj će se automatski prebaciti dok je sobna temperatura viša od zadate

temperature.

b) Uređaj ulazi u zaštitu od smrzavanja. Uređaj će se automatski prebaciti nakon završetka zaštite od smrzavanja.

9) Problem: LED prikazuje kôd pogreške "E2"

Analiza:

a) senzor sobne temperature ne radi ili se ošteti. Zamijenite osjetnik temperature prostorije od davatelja usluga.

10) Problem: LED prikazuje kôd pogreške "E3"

Analiza:

a) osjetnik cijevi ulja isparivača ne radi ili se ošteti. Zamijenite senzor cijevi zavojnice isparivača od strane davatelja usluga.

11) Problem: LED prikazuje kôd pogreške "E4"

Analiza:

a) upozorenje puno vode Ispustite vodu.

ČIŠĆENJE I ODRŽAVANJE

Održavanje uređaja

1. Prije isključenja napajanja isključite uređaj.

2. Obrišite mekom i suhom krpom. Za čišćenje ako je uređaj jako prljav, koristite mlaku vodu ispod 40C.

3. Nikad ne koristite hlapljive tvari kao što su benzin ili prašak za poliranje za čišćenje uređaja.

Održavanje zračnog filtra

Ako uređaj radi u izuzetno prašnjavom okruženju, potrebno je očistiti zračni filter svaka 2 tjedna. Očistite na sljedeći način:

1. Prvo zaustavite uređaj, gurnite filtar za zrak (Slika F).

2. Očistite i ponovno ugradite zračni filter.

3. Ako je prljavština upadljiva, isperite je otopinom deterdženta u mlakoj vodi. Nakon čišćenja osušite ga na zasjenjenom i hladnom mjestu,

a zatim ga ponovo instalirajte.

Održavanje nakon upotrebe

1. Ako se uređaj neće dugo koristiti, uklonite gumeni čep iz otvora za odvod (8) za ispuštanje vode.

2. Uređaj držite s ventilatorom samo pola dana tijekom sunčanog dana kako biste osušili uređaj iznutra i spriječili plijesan.

3. Zaustavite uređaj i izvucite utikač, zatim izvadite baterije daljinskog upravljača i pravilno pohranite uređaj.

4. Očistite zračni filter i ponovno ga ugradite.

5. Skinite crijeva za zrak i pravilno ih pohranite, te rupu čvrsto pokrijte.

TEHNIČKI PODACI:

Kapacitet hlađenja na BTU: 12.000 BTU / sat

Kapacitet hlađenja u vatima: 3500 W

Potrošnja energije (hlađenje) W: 1300 W

Glasnoća: <= 65dB

Protok zraka: 450 m3 / sat

Energetski razred: A

Mjerač vremena: 24 sata

Težina R290 rashladne tekućine: max. 210 grama

Oprez, opasnost od požara

NE bušiti i ne paliti.

Imajte na umu da rashladno sredstvo ne sadrži neugodan miris.

Maksimalna količina punjenja rashladnog sredstva: 210g.

Kapacitet funkcije sušenja: 28 litara dnevno

Vodimo brigu o prirodnom okolišu. Kartonsku ambalažu molimo prenijeti na otpadni papir. Polietilen (PE) vreće bacati u kontejner za plastiku.

Istrošena oprema treba biti premještena na prikladno mjesto za pohranu, jer sadrže u ureađju opasne tvari mogu predstavljati opasnost za okoliš.

Električni uređaj mora biti predat u takvom stanju da se smanji mogučnost njegove ponovne upotrebe. Ako vaš uređaj ima baterije, treba njih ukloniti i

predati na mjesto za pohranu odvojeno.

89

SLOVENŠČINA

SPLOŠNI VARNOSTNI POGOJI

POMEMBNA VARNOSTNA NAVODILA PREVIDNO PREBERITE IN PRIPRAVITE SE ZA

PRIHODNOST

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom, ki jih vsebuje.

Proizvajalec ne odgovarja za škodo, ki jo povzroči uporaba naprave v nasprotju s

predvidenim namenom ali nepravilnim delovanjem.

2. Naprava je samo za domačo uporabo. Ne uporabljajte za druge namene, ki niso

predvideni.

3. Napravo je treba priključiti na električno vtičnico le z ozemljenim 220 240 V ~ 50Hz. Za

povečanje obratovalne varnosti več električnih naprav ne bi smelo biti priključeno na en

tokovni tokokrog hkrati.

4. Bodite zelo previdni pri uporabi naprave, ko so otroci v bližini. Ne dovolite otrokom, da se

igrajo z napravo, ne dovolite otrokom ali ljudem, ki jih naprava ne pozna, da jo uporabljajo.

5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi

telesnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe, ki nimajo izkušenj ali znanja o

opremi, če se to izvaja pod nadzorom odgovorne osebe. zaradi varnosti ali so jim bili

odobreni podatki o varni uporabi naprave in se zavedajo nevarnosti uporabe. Otroci se ne

smejo igrati z opremo. Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so

starejši od 8 let in se te dejavnosti izvajajo pod nadzorom.

6. Vedno odklopite napajalni kabel, tako da po uporabi držite vtičnico z roko. NE vlecite

napajalnega kabla.

7. Kabla, vtiča in celotne naprave ne potopite v vodo ali katero koli drugo tekočino. Naprave

ne izpostavljajte atmosferskim razmeram (dež, sonce itd...) In ne uporabljajte v pogojih

visoke vlažnosti (kopalnice, vlažne mobilne hišice).

8. Občasno preverite stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga

zamenjajte s specializirano servisno delavnico, da se izognete nevarnosti.

9. Naprave ne uporabljajte s poškodovanim napajalnim kablom ali če je padel ali

poškodovan na kakršen koli drug način ali če ne deluje pravilno. Naprave ne popravljajte

sami, saj obstaja nevarnost električnega udara. Poškodovano napravo odnesite v ustrezen

servisni center, da preverite ali popravite. Vsa popravila smejo izvajati samo pooblaščeni

serviserji. Nepravilno opravljena popravila lahko za uporabnika resno ogrozijo.

10. Napravo postavite na hladno in stabilno površino, stran od vročih kuhinjskih aparatov, kot

so: električni štedilnik, plinski gorilnik itd...

11. Prepričajte se, da nič ne blokira dovoda in izstopa zraka v napravi

12. Napravo uporabljajte samo na ravni površini, da preprečite razlitje kondenzata

13. Za dodatno zaščito je priporočljivo v električni tokokrog vgraditi napravo za preostali tok

(RCD) z nazivno preostalo vrednostjo, ki ne presega 30 mA. Za to vprašajte električarja.

14. Zračni filter redno čistite. Pogostost čiščenja je odvisna od čistoče zraka.

15. Po izklopu stroja počakajte vsaj 5 minut, preden ga ponovno vklopite.

16. Naprave ne uporabljajte na sončnih mestih. Ko se naprava pregreje, se vklopi zaščita

90

pred pregrevanjem.

17. Za zagotovitev učinkovitega hlajenja je treba med stranskimi stenami naprave in steno ali

pohištvom ali zavesami držati vsaj 60 cm razdalje.

18. Če je razlika med ciljno temperaturo in temperaturo okolice zaradi omejene zmogljivosti

naprave prevelika, ciljne temperature morda ne bo mogoče doseči.

19. Če želite zmanjšati tveganje požara, električnega udara ali poškodb pri uporabi klimatske

naprave, upoštevajte naslednje osnovne previdnostne ukrepe:

a) Priključite na ozemljeno vtičnico s tremi zatiči.

b) Ne odstranjujte ozemljitvenega droga.

c) Ne uporabljajte adapterja.

d) Ne uporabljajte podaljševalnega kabla.

e) klimatsko napravo pred servisiranjem izključite.

f) Za premikanje in namestitev klimatske naprave uporabite dve ali več oseb.

20. Ne uporabljajte sredstev, ki pospešujejo postopek odtaljevanja ali čiščenja, razen tistih, ki

jih priporoča proizvajalec.

21. Napravo je treba hraniti v prostoru brez stalno delujočih virov vžiga, na primer: odprtega

ognja, plinskih naprav ali električnih grelnikov.

PRED PRVO UPORABO - (slika E)

Konektorje priključite na odvodni kanal na naslednji način:

1. Izvlecite zračni kanal (9) tako, da izvlečete oba konca kanala.

2. Privijte zračni kanal (9) v priključek izpušnega kanala (10).

3. Odvodni kanal za zrak (9) priključite neposredno na napravo.

OPOMBE:

1. Enoto držite vsaj 1 meter stran od televizorja ali radia, da se izognete elektromagnetnim motnjam.

2. Enote ne izpostavljajte neposredni sončni svetlobi, da preprečite bledenje površinske barve.

3. Enote med prevozom ne nagibajte za več kot 35 ° ali na glavo. Če je bila naprava med prevozom obrnjena, jo pravilno odložite in

počakajte 2–4 ure, preden jo zaženete.

4. Enoto postavite na ravno površino z naklonom manj kot 5 °.

5. Enota deluje bolj učinkovito na določenih lokacijah v sobi, izberite najboljšo lokacijo:

- Poleg okna, vrat ali francoskega okna.

- Naj bo potrebna razdalja od odvoda povratnega zraka do stene ali drugih ovir vsaj 60 cm.

- Iztegnite zračno cev, da zagotovite, da ima drug konec zračne cevi zračnost med okenskimi vrati, francoskim oknom ali stensko luknjo.

- Odvoda ali dovoda zraka ni mogoče preprečiti z zaščitno mrežo ali katero koli oviro.

Če želite podaljšati življenjsko dobo enote, izpustite kondenzirano vodo iz odtočnih odprtin (8), preden jo po koncu sezone shranite.

OPIS NAPRAVE: LOKALNI KLJUČ ZRAKA (sliki A in B)

1. Nadzorna plošča

2. Odtok hladnega zraka

3. Signalni receptor

4. Daljinski upravljalnik

5. Transportni ročaj

6. Izpušni kanal

7. Dovod uparjalnika

8. Spodnji hladilnik Izpustna luknja

9. zračni izpušni kanal

10. Adapter za izpušni sistem

91

NADZORNA PLOŠČA (slika C)

A. Gumb za vklop / izklop

B. Gumb za hitrost ventilatorja

C. Gumb za način

D. Tipka za merjenje časa / temperature

E. Gumb za izklop časa / temperature

F. Žarnica z nizko hitrostjo

G. Žarnica visoke hitrosti

I. Tipka za spanje in otroška ključavnica

J. Samodejni način

K. Kul način

L. suhi način

M. Način ventilatorja

N. Gumb timerja

O. Tipka za nihanje

DALJINSKI KONTROLER - slika D

Daljinski upravljalnik odda signale v sistem.

Gumb "A" - aparat se bo zagnal, ko je vklopljen, ali pa se bo zaustavil med delovanjem, če pritisnete ta gumb.

Gumb "B" - pritisnite, da izberete hitrost ventilatorja zaporedoma.

Gumb "C" - pritisnite, da izberete način delovanja: "J", "K", "L" ali "M".

Gumb "D" / "E" - pritisnite, da prilagodite sobno temperaturo in časovnik.

Gumb "I" - pritisnite za nastavitev ali preklic načina mirovanja.

Gumb "N" - pritisnite, da nastavite čas samodejnega izklopa in samodejnega vklopa.

Gumb "O" - pritisnite, če želite nastaviti ali preklicati način nihanja žaluzij.

DELOVANJE NADZORNE PLOŠČE

AVTOMATSKO / HLADNO / SUHO / Ventilator

1. Vklopite napravo.

a) Priključite napravo.

b) Pritisnite gumb "A", nato naprava enkrat piska in vklopite.

c) LED dioda prikaže sobno temperaturo in začne delovati v samodejnem načinu.

2. Izberite način delovanja

Pritisnite gumb "C" in izberite želeni način delovanja po zaporedju:

Samodejni način "J" -> način hlajenja "K" -> način sušenja "L" -> način ventilatorja "M.”

3. Prilagodite temperaturo

Temperatura se lahko nastavi v območju 15 ° -31 ° C. Pritisnite "D" ali "E", da zvišujete ali znižate temperaturo za 1 ° C s pritiskom na

enkrat. LED plošča naprave prikazuje ciljno temperaturo 5 sekund in nato prikaže temperaturo v sobi.

4. Prilagodite hitrost ventilatorja

Pritisnite gumb "B", da izberete želeno hitrost ventilatorja po zaporedju:

Nizka hitrost "F" -> Visoka hitrost G

5. Moč

Ko ponovno pritisnete tipko "A", bo naprava zvenela "di" in prenehala delovati.

6. Pritisnite ta gumb "I" za vstop v stanje mirovanja naprave.

7. Pritisnite ta gumb "N", da nastavite časovno zaustavitev.

Pritisnite ta gumb "O", da nastavite nihanje zračnega nihanja v smeri levo-desno.

Vsak način delovanja:

AUTO "J" način:

Ko je izbrano delovanje "J", senzor temperature v notranjosti deluje samodejno in izbere enega od spodnjih načinov delovanja:

- Ko je sobna temperatura ≥24 ℃, bo enota samodejno izbrala način K.

ali

- Ko je sobna temperatura ＜ 24 ℃, bo naprava samodejno izbrala način visoke hitrosti ventilatorja "M. ..".

Suhi način "L":

1. Napajalni centrifugalni ventilator deluje z nizko hitrostjo, hitrosti pa ni mogoče prilagoditi.

92

2. Po 8 minutah se kompresor ustavi, nato pa po 6 minutah ponovno deluje.

3. Naprava sprejme način razvlaževanja s konstantno temperaturo in prilagajanje temperature ni učinkovito.

Način COOL "K":

1. Ko je sobna temperatura na nadzorni plošči višja od nastavljene temperature, začne kompresor delovati.

2. Ko je sobna temperatura nižja od nastavljene temperature na nadzorni plošči, zaustavitev kompresorja in zgornji ventilator delujeta s

prvotno nastavljeno hitrostjo.

Način ventilatorja "M.".

1. Zgornji ventilator deluje z nastavljeno hitrostjo, kompresor pa ne deluje.

2. Prilagoditev temperature ni učinkovita.

Delovanje časovnika "N":

1. Pritisnite gumb "N", da nastavite čas samodejnega izklopa med delovanjem enote.

2. Pritisnite tipko „N“ za nastavitev samodejnega vklopa, ko je enota pripravljena.

3. Čas lahko prilagodite v razponu od 1 ure do 24 ur s pritiskom gumba "D" （+） ali "E" （-.

Delovanje "I" mirovanja:

1. Način mirovanja deluje, ko enota hladi "K".

2. Pritisnite gumb "I" v hladnem načinu "K", potem bo enota delovala v stanju spanja in ventilator se bo samodejno preusmeril na nizko

hitrost. Nastavljena temperatura se bo po eni uri zvišala za 1,, po dveh urah pa za 2 ℃. Po šestih urah bo enota prenehala delovati.

Delovanje otroške ključavnice:

1. Pritisnite gumb in držite "I" v hladnem načinu "K" za 3 sekunde, da vstopite v stanje zaklepanja otrok. Na zaslonu se po aktivni tej funkciji

prikaže "LC".

2. Znova pritisnite gumb in držite "I" v hladnem načinu "K" 3 sekunde, da obstaja stanje zaklepanja otrok. Na zaslonu se prikaže trenutna

sobna temperatura po izključitvi funkcije zaklepanja otroka.

Delovanje načina "O" nihanje:

Ko je naprava vklopljena, pritisnite gumb "O", navpična loputa se vklopi ali izklopi. Ko je vklopljen, lahko žaluzija zasuče levo in desno stran.

Ponovno pritisnite gumb "O", loputa bo prenehala nihati.

Opaziti:

Glavna nadzorna plošča ima funkcijo pomnilnika, ko je naprava pripravljena za zagon, vendar v stanju zaustavitve, lahko glavna nadzorna

plošča zapomni inicializacijo delovnega načina. Ko vklopite enoto, bo delovala enako kot prejšnji čas in ni treba ponovno postavljati

delovnega načina.

DALJINEC

1. Odprite zadnji pokrov, da se odpre, in odstranite izolacijski film na baterijah.

2. Vstavite baterije v režo, ki morajo ustrezati znakom "+" in "-" na daljinskem upravljalniku.

3. Dlje časa brez uporabe vzemite baterije.

4. Če želite preprečiti onesnaževanje okolja, izvlecite izrabljene baterije in varno in pravilno odstranite.

Za upravljanje naprave usmerite daljinski upravljalnik (4) na signalni receptor (3). Daljinski upravljalnik bo upravljal napravo na razdalji 5

metrov, ko bo kazal signalni receptor naprave.

ZAŠČITNE NAPRAVE

Zaščitna naprava lahko izklopi in ustavi aparat v spodaj navedenih primerih:

1. pri načinu hlajenja: temperatura zraka v zaprtih prostorih je nad 43 ° C (109 ° F)

2. pri načinu hlajenja: sobna temperatura je pod 15 ° C (59 ° F)

3. pri načinu razvlaževanja zraka: sobna temperatura je pod 15 ° C (59 ° F).

Če naprava deluje v hladilnem načinu "K" ali suhem "L" z odprtimi vrati ali okni, ko je relativna vlaga nad 80%, lahko rosa kaplja iz vtičnice.

Zaščitna naprava deluje v naslednjih primerih:

1. Po ponovnem zagonu naprave takoj po prenehanju dela ali spremembi izbranega načina med delom morate počakati 3 minute.

2. Če je bil vtič odstranjen, se bo naprava po ponovnem zagonu vrnila v prvotni način, TIMER ON in TIMER OFF - treba znova nastaviti.

OPOMBA: v tej enoti se skriva recikliranje kondenza vode. Kondenzacijska voda se delno zadržuje pri recikliranju med kondenzatorjem in

vodno ploščo. Ko se nivo vode dvigne na zgornjo raven, zasveti plavajoče stikalo in indikator polne vode (E4), da opomni na odtekanje

vode. Prekinite napajanje, napravo prestavite na primerno mesto, odstranite čep za izpust, popolnoma izpustite vodo. Po izpraznitvi znova

namestite vtič, ali naprava lahko pušča in vaš prostor postane moker.

Če je aparat postavljen v položaj, ki dopušča odtočno vodo, lahko tudi za odtok vode priključite odtočno luknjo na odtočno odprtino. V

komplet je dodana odtočna cev z notranjim premerom 9 mm, zunanjim premerom 12 mm, material: PVC.

93

Odpravljanje težav

1) Težava: Ne delajte.

Analiza:

a) morda se sproži zaščitni pokrov ali varovalka, počakajte 3 minute in začnite znova, ker lahko zaščitna naprava prepreči delovanje

naprave.

c) morda so baterije na daljinskem upravljalniku iztrošene.

d) morda vtič ni pravilno priključen.

2) Težava: deluje le kratek čas

Analiza:

a) če je nastavljena temperatura blizu sobne temperature, lahko znižate nastavljeno temperaturo.

b) morda je prepreka odvod zraka ovira. Odstranite oviro.

3) Težava: deluje, vendar ne hladi

Analiza:

a) morda so vrata ali okna odprta.

b) morda je v bližini oddaljena naprava, ki toplotno deluje, na primer grelec ali svetilka itd.

c) zračni filter je umazan, prosimo, očistite ga.

d) odvod ali dovod zraka je blokiran.

f) nastavljena temperatura je previsoka

4) Težava: Puščanje vode med. premikanjem.

Analiza:

a) pred premikanjem izpustite kondenzat.

b) Če želite preprečiti uhajanje vode, napravo položite na ravna tla.

5) Težava: Ne delajte in indikator polnega vode "E4"

Analiza:

a) izvlecite gumijasti čep za odtok vode.

b) če je pogosto v tem stanju, se obrnite na usposobljenega serviserja.

6) Težava: Naprava se ne zažene.

Analiza:

a) morda ni priklopljen. Torej, priključite ga.

b) morda poškodbe vtiča ali vtičnice. Zamenjajte jih pri ponudniku storitev.

c) morda je varovalka pokvarjena. Varovalko zamenjajte pri ponudniku storitev (specifikacija: 3,15A / 250VAC).

7) Težava: Naprava se samodejno ustavi.

Analiza:

a) časovni izklop ali nastavljena temperatura. Znova ga zaženite ali počakajte, da se samodejno preklopi.

8) Težave: brez hladnega zraka v COOL "K" načinu.

Analiza:

a) sobna temperatura je nižja od nastavljene temperature. To je običajen pojav, stroj se bo samodejno preklopil, ko je sobna temperatura

višja od nastavljene temperature.

b) Naprava zaščiti pred zmrzovanjem. Naprava se bo samodejno preklopila po končani zaščiti pred zmrzovanjem.

9) Težave: LED prikazuje kodo napake "E2"

Analiza:

a) senzor sobne temperature ne uspe ali se poškoduje. Senzor sobne temperature zamenjajte pri ponudniku storitev.

10) Težave: LED prikazuje kodo napake "E3"

Analiza:

a) Senzor cevi za olje uparjalnika ne uspe ali se poškoduje. Senzor cevi tuljave uparjalnika zamenjajte pri ponudniku storitev.

11) Težave: LED prikazuje kodo napake "E4"

Analiza:

a) opozorilo, ki je polno vode. Odcedite vodo.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje naprav

1. Pred izklopom iz napajanja najprej izklopite napravo.

2. Obrišite z mehko in suho krpo. Če je naprava zelo umazana, očistite mlačno vodo pod 40 ° C.

3. Za čiščenje naprave nikoli ne uporabljajte hlapnih snovi, kot sta bencin ali polirni prašek.

Vzdrževanje zračnega filtra

Če naprava deluje v izjemno prašnem okolju, je potrebno zračni filter očistiti vsaka 2 tedna. Očistite na naslednji način:

1. Najprej ustavite napravo, potisnite zračni filter (Slika F).

2. Očistite in ponovno namestite zračni filter.

3. Če je umazanija vidna, jo sperite z raztopino detergenta v mlačni vodi. Po čiščenju ga posušite v zasenčenem in hladnem prostoru, nato

pa ga znova namestite.

94

Vzdrževanje po uporabi

1. Če naprave ne boste uporabljali dlje časa, odstranite gumijasti čep iz odtočne luknje (8), da odteče voda.

2. Med sončnim dnevom napravo pustite, da deluje z ventilatorjem le pol ure, da napravo posušite v notranjosti in preprečite, da bi se

plesnila.

3. Ustavite napravo in izvlecite vtič napajalnega kabla, nato vzemite baterije daljinskega upravljalnika in napravo pravilno shranite.

4. Očistite zračni filter in ga ponovno namestite.

5. Odstranite cevi za zrak in jih pravilno shranite ter luknjo dobro pokrijte.

TEHNIČNI PODATKI:

Kapaciteta hlajenja pri BTU: 12.000 BTU / uro

Hladilna zmogljivost v vatih: 3500 W

Poraba energije (hlajenje) W: 1300 W

Prostornina: <= 65 dB

Pretok zraka: 450 m3 / uro

Energetski razred: A

Časovnik: 24 ur

Teža hladilne tekočine R290: max. 210 gramov

Kapaciteta funkcije sušenja: 28 litrov na dan

Starostlivosť o životné prostredie. Kartónový obal odovzdajte do zberných surovín. Polyetylénové vrecká (PE) vyhoďte do kontajnera na plast.

Opotrebený spotrebič odovzdajte na príslušný zberný dvor, nebezpečné látky spotrebiča môžu predstavovať riziko pre životné prostredie.

Elektrospotrebič odstráňte tak, aby nedochádzalo j jeho ďalšiemu použitiu. Ak sa v spotrebiči nachádzajú batérie, vyberte ich a odovzdajte ich na

zberné miesto osobitne. Spotrebič nevyhadzujte do kontajnera na komunálny odpad!

Pozor, nevarnost požara

NE prebijajte in ne gorijte.

Bodite pozorni, da hladilno sredstvo morda ne vsebuje

vonja.

Najvišja količina hladilnega sredstva: 210 g.

ČESKY

OBECNÉ BEZPEČNOSTNÍ PODMÍNKY

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY PŘEČTĚTE SI opatrně a uložte je pro budoucnost

1. Před použitím zařízení si přečtěte návod k obsluze a postupujte podle pokynů v něm

obsažených. Výrobce neodpovídá za škody způsobené používáním zařízení v rozporu s jeho

určeným účelem nebo nesprávným provozem.

2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte k jiným účelům, než k

zamýšlenému účelu.

3. Zařízení by mělo být připojeno pouze k síťové zásuvce s uzemněným 220 240 V ~ 50 Hz.

Pro zvýšení provozní bezpečnosti by nemělo být současně připojeno více elektrických

zařízení na jeden proudový obvod.

4. Při používání zařízení v blízkosti dětí buďte velmi opatrní. Nedovolte dětem, aby si se

zařízením hrály, nedovolte dětem nebo osobám neznámým se zařízením, aby jej používaly.

5. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a lidé s omezenými fyzickými,

smyslovými nebo mentálními schopnostmi nebo lidé, kteří nemají žádné zkušenosti nebo

znalosti o vybavení, pokud se tak děje pod dohledem odpovědné osoby. z důvodu jejich

bezpečnosti nebo jim byly poskytnuty informace o bezpečném používání zařízení a jsou si

vědomy nebezpečí jeho používání. Děti by si s tímto zařízením neměly hrát. Čištění a údržbu

zařízení by neměly provádět děti, pokud nejsou starší 8 let a tyto činnosti jsou prováděny

pod dohledem.

6. Po použití vždy odpojte napájecí zástrčku tak, že budete držet zásuvku rukou.

NEDOTÝKEJTE se napájecího kabelu.

7. Kabel, zástrčku a celé zařízení neponořujte do vody ani jiné kapaliny. Nevystavujte

zařízení povětrnostním vlivům (déšť, slunce atd.) Ani je nepoužívejte v podmínkách vysoké

vlhkosti (koupelny, vlhké mobilní domy).

95

8. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by

být vyměněn v odborném servisu, aby nedošlo k nebezpečí.

9. Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo pokud spadl nebo je

poškozen jiným způsobem nebo pokud nefunguje správně. Neopravujte zařízení sami,

mohlo by dojít k úrazu elektrickým proudem. Poškozené zařízení odneste do příslušného

servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze

autorizovaný servis. Nesprávně provedené opravy mohou pro uživatele představovat vážné

nebezpečí.

10. Umístěte zařízení na chladný, stabilní povrch, mimo horké kuchyňské spotřebiče, jako

jsou: elektrický sporák, plynový hořák atd.

11. Ujistěte se, že nic neblokuje přívod a odvod vzduchu ze zařízení

12. Používejte zařízení pouze na rovném povrchu, aby se zabránilo úniku kondenzátu

13. Pro zajištění dodatečné ochrany je vhodné do elektrického obvodu nainstalovat zařízení

na proudový chránič (RCD) s jmenovitým zbytkovým proudem nepřesahujícím 30 mA.

Požádejte o to elektrikáře.

14. Pravidelně čistěte vzduchový filtr. Četnost čištění závisí na čistotě vzduchu.

15. Po vypnutí zařízení vyčkejte alespoň 5 minut, než jej znovu zapnete.

16. Nepoužívejte zařízení na slunných místech. Když se zařízení přehřeje, zapne se ochrana

proti přehřátí.

17. Pro zajištění účinného chlazení by měla být mezi bočními stěnami zařízení a stěnou

nebo nábytkem nebo závěsy dodržena vzdálenost nejméně 60 cm.

18. Vzhledem k omezenému výkonu zařízení, pokud je rozdíl mezi cílovou teplotou a okolní

teplotou příliš velký, nemusí být cílové teploty dosaženo.

19. Abyste snížili riziko požáru, úrazu elektrickým proudem nebo zranění při používání

klimatizace, dodržujte následující základní opatření:

a) Připojte k uzemněné zásuvce pomocí 3 pinů.

b) Neodstraňujte uzemňovací kolík.

c) Nepoužívejte adaptér.

d) Nepoužívejte prodlužovací kabel.

e) Před údržbou odpojte klimatizaci.

f) K přemisťování a instalaci klimatizace použijte dvě nebo více osob.

20. Nepoužívejte prostředky, které urychlují proces odmrazování nebo čištění, než ty, které

doporučuje výrobce.

21. Zařízení by mělo být skladováno v místnosti bez stálých provozních zdrojů zapálení,

například: otevřený oheň, plynové spotřebiče nebo elektrické ohřívače.

PŘED PRVNÍM POUŽITÍM - (obrázek E)

Připojte konektory k odtahovému potrubí vzduchu následujícím způsobem:

1. Prodlužte potrubí pro odvod vzduchu (9) vytažením obou konců potrubí.

2. Zašroubujte potrubí pro odvod vzduchu (9) do konektoru kanálu pro odvod vzduchu (10).

3. Připojte výfukové potrubí (9) přímo k zařízení.

POZNÁMKY:

1. Udržujte jednotku alespoň 1 metr od televize nebo rádia, aby nedošlo k elektromagnetickému rušení.

2. Nevystavujte jednotku přímému slunečnímu světlu, aby nedošlo k vyblednutí barvy povrchu.

96

3. Při přepravě nenaklánějte jednotku o více než 35 ° nebo obráceně. Pokud bylo zařízení během přepravy převráceno, položte jej správně

a před spuštěním počkejte 2–4 hodiny.

4. Umístěte jednotku na rovný povrch se sklonem méně než 5 °.

5. Jednotka pracuje efektivněji v určitých místech místnosti, vyberte nejlepší umístění:

- Vedle okna, dveří nebo francouzského okna.

- Udržujte požadovanou vzdálenost od výstupu zpětného vzduchu ke zdi nebo jiným překážkám nejméně 60 cm.

- Prodlužte vzduchovou hadici, abyste zajistili, že na druhém konci vzduchové hadice bude volný prostor mezi dveřmi okna nebo

francouzským oknem nebo otvorem ve zdi.

- Výstup nebo sání vzduchu nelze blokovat ochrannou mřížkou nebo jakoukoli překážkou.

Chcete-li prodloužit životnost jednotky, vypusťte kondenzovanou vodu ze spodních vypouštěcích otvorů (8) a poté jednotku na konci

sezóny uskladněte.

POPIS ZAŘÍZENÍ: MÍSTNÍ KLIMATIZACE (obrázky A a B)

1. Ovládací panel

2. Výstup studeného vzduchu

3. Signální receptor

4. Dálkový ovladač

5. Přepravní rukojeť

6. Výfukové potrubí

7. Vstup výparníku

8. Vypouštěcí otvor dolů chladiče

9. Potrubí pro odvod vzduchu

10. Adaptér pro výfuk okna

OVLÁDACÍ PANEL (obrázek C)

A. Vypínač ON / OFF

B. Tlačítko rychlosti ventilátoru

C. Tlačítko režimu

D. Tlačítko časovače / zvýšení teploty

E. Tlačítko pro snížení časovače / teploty

F. Nízkorychlostní lampa

G. Vysokorychlostní lampa

I. Tlačítko spánku a dětská pojistka

J. Automatický režim

K. Chladný režim

L. Režim sušení

M. Režim ventilátoru

Tlačítko N. Časovač

O. Tlačítko oscilace

DÁLKOVÝ OVLADAČ - obrázek D

Dálkový ovladač přenáší signály do systému.

Tlačítko „A“ - spotřebič se spustí, když je pod napětím, nebo se zastaví, když je v provozu, pokud stisknete toto tlačítko.

Tlačítko "B" - stiskem zvolíte sekvenční rychlost ventilátoru.

Tlačítko "C" - stiskem zvolíte provozní režim: "J", "K", "L" nebo "M".

Tlačítko "D" / "E" - stisknutím nastavíte pokojovou teplotu a časovač.

Tlačítko „I“ - stisknutím nastavíte nebo zrušíte režim spánku.

Tlačítko "N" - stisknutím nastavíte čas automatického vypnutí a automatického zapnutí.

Tlačítko "O" - stiskem nastavíte nebo zrušíte režim houpání žaluzií.

OBSLUHA OVLÁDACÍHO PANELU

AUTOMATICKÝ / COOL / SUCHÝ / VENTILÁTOR

1. Zapněte zařízení.

a) Připojte zařízení.

b) Stiskněte tlačítko „A“, zařízení jednou zapípá a zapne se.

c) LED dioda zobrazuje pokojovou teplotu a začíná pracovat v automatickém režimu.

2.Vyberte provozní režim

Stisknutím tlačítka "C" vyberte požadovaný režim činnosti postupně:

Automatický režim "J" -> Režim chlazení "K" -> Režim sušení "L" -> Režim ventilátoru "M.”

97

3. Upravte teplotu

Teplota může být nastavena v rozsahu 15 ° - 31 ° C. Stiskněte tlačítko „D“ nebo „E“ pro zvýšení nebo snížení teploty o 1 ° C jedním

stisknutím. LED panel zařízení zobrazuje cílovou teplotu po dobu 5 sekund a poté zobrazuje pokojovou teplotu.

4. Upravte rychlost ventilátoru

Stisknutím tlačítka "B" vyberte požadovanou rychlostní rychlost ventilátoru podle pořadí:

Nízká rychlost "F" -> Vysoká rychlost G

5. Napájení

Po dalším stisknutí tlačítka „A“ zazní zařízení „di“ a přestane fungovat.

6. Stisknutím tohoto tlačítka „I“ vstoupíte do režimu spánku zařízení.

7. Stisknutím tohoto tlačítka „N“ nastavíte časované vypnutí.

Stisknutím tohoto tlačítka „O“ nastavíte oscilaci výkyvu vzduchu směrem doleva a doprava.

Princip fungování každého režimu:

AUTO "J" režim:

Jakmile je vybrána operace „J“, senzor vnitřní teploty pracuje automaticky a vybere jeden z níže uvedených provozních režimů:

- Při pokojové teplotě ≥ 24 ℃ jednotka automaticky zvolí režim chlazení „K“.

nebo

- Při pokojové teplotě ＜ 24 ℃ jednotka automaticky vybere režim vysoké rychlosti ventilátoru „M. ..“.

Suchý režim "L":

1. Odstředivý ventilátor běží nahoru při nízké rychlosti a rychlost nemůže být nastavena.

2. Kompresor se zastaví po chodu 8 minut a poté po 6 minutách znovu.

3. Zařízení používá režim odvlhčování konstantní teploty a nastavení teploty není účinné.

Režim COOL „K“:

1. Když je pokojová teplota vyšší než nastavená teplota na ovládacím panelu, kompresor začne běžet.

2. Když je pokojová teplota nižší než nastavená teplota na ovládacím panelu, zastaví se kompresor a horní ventilátor při původní

nastavené rychlosti.

Režim ventilátoru „M.“.

1. Odstředivý ventilátor běží nahoru při nastavené rychlosti a kompresor neběží.

2. Nastavení teploty není účinné.

Provoz časovače "N":

1. Stisknutím tlačítka „N“ nastavíte čas automatického vypnutí za chodu jednotky.

2. Stisknutím tlačítka „N“ nastavíte čas automatického zapnutí, když je jednotka připravena.

3. Stisknutím tlačítka „D“ （+） nebo „E“ （- lze čas nastavit v rozmezí 1 až 24 hodin.

Provoz "I" režimu spánku:

1. Režim spánku funguje, když je jednotka v režimu chlazení „K“.

2. Stiskněte tlačítko „I“ v chladném režimu „K“, jednotka bude pracovat v režimu spánku a ventilátor se automaticky otočí na nízkou

rychlost. Nastavená teplota se zvýší o 1 ℃ po jedné hodině a o 2 ℃ po dvou hodinách. Po šesti hodinách se jednotka zastaví.

Provoz dětského zámku:

1. Stisknutím tlačítka a přidržením „I“ v chladném režimu „K“ po dobu 3 sekund přejdete do stavu dětské pojistky. Po aktivaci této funkce se

na obrazovce zobrazí „LC“.

2. Opět stiskněte tlačítko a přidržte „I“ v chladném režimu „K“ po dobu 3 sekund, aby se stal stav dětského zámku. Po deaktivaci funkce

dětského zámku se na obrazovce zobrazí aktuální pokojová teplota.

Provoz v režimu „O“:

Když je zařízení zapnuto, stiskněte tlačítko "O", vertikální žaluzie se zapne nebo vypne. Když je zapnutá, mřížka může houpat levou a

pravou stranou. Opětovným stisknutím tlačítka „O“ žaluzie přestane houpat.

Oznámení:

Hlavní řídicí deska má paměťovou funkci, když je zařízení připraveno k provozu, ale ve stavu zastavení může hlavní řídicí deska

zapamatovat inicializaci pracovního režimu. Když zapnete jednotku, bude fungovat stejně jako pracovní režim jako minule, není nutné

znovu pracovní režim resetovat.

98

DÁLKOVÝ OVLADAČ

1. Posunutím zadního krytu otevřete a sejměte izolační fólii z baterií.

2. Vložte baterie do slotu, musí odpovídat znakům „+“ a „-“ na dálkovém ovladači.

3. Po delší dobu nepoužívejte baterie.

4. Aby se předešlo znečištění životního prostředí, vyjměte použité baterie a bezpečně zlikvidujte.

Chcete-li zařízení ovládat, nasměrujte dálkový ovladač (4) na signální receptor (3). Dálkový ovladač bude zařízení směřovat na signálový

receptor zařízení ve vzdálenosti 5 metrů.

OCHRANNÉ ZAŘÍZENÍ

Ochranné zařízení může vypnout a zastavit spotřebič v níže uvedených případech:

1. v režimu chlazení: teplota vnitřního vzduchu je nad 43 ° C (109 ° F)

2. v režimu chlazení: pokojová teplota je pod 15 ° C (59 ° F)

3. v režimu odvlhčování: pokojová teplota je pod 15 ° C (59 ° F).

Pokud zařízení běží v režimu chlazení „K“ nebo v suchém režimu „L“ s otevřenými dvířky nebo okny po dlouhou dobu, když je relativní

vlhkost vzduchu vyšší než 80%, může z výstupu vytéct voda.

Ochranné zařízení bude fungovat v následujících případech:

1. Restartujte zařízení ihned po zastavení práce nebo změně vybraného režimu během práce, musíte počkat 3 minuty.

2. Pokud byla zástrčka odstraněna, po restartu se zařízení vrátí do původního režimu, TIMER ON a TIMER OFF - musí být znovu

nastaveny.

POZNÁMKA: V tomto přístroji je skrytá recyklace kondenzované vody. Kondenzační voda se částečně recykluje mezi kondenzátorem a

vodní deskou. Když hladina vody stoupne na horní úroveň, rozsvítí se plovákový spínač a indikátor naplnění vody (E4), což připomíná

vypouštění vody. Přerušte napájení, přemístěte spotřebič na vhodné místo, vyjměte vypouštěcí zátku, vypusťte úplně vodu. Po vypouštění

znovu nainstalujte zástrčku, jinak může přístroj vytéct a místnost zvlhčit.

Pokud je spotřebič umístěn v poloze umožňující vypouštění vody, můžete také vypouštěcí otvor připojit k vypouštěcímu portu a vypustit

vodu. Do soupravy je přidána odtoková trubka s vnitřním průměrem 9 mm, vnějším průměrem 12 mm, materiál: PVC.

Odstraňování problémů

1) Problémy: Nepracujte.

Analýza:

a) Možná došlo k přepálení chrániče nebo pojistky, počkejte 3 minuty a začněte znovu, ochranné zařízení může bránit v činnosti.

c) možná jsou baterie v dálkovém ovladači vybité.

d) možná není zástrčka správně zapojena.

2) Problémy: funguje pouze na krátkou dobu

Analýza:

a) pokud je nastavená teplota blízká pokojové teplotě, můžete ji snížit.

b) je možné, že je výstup vzduchu blokován překážkou. Odstraňte překážku.

3) Problémy: Funguje, ale ne chladí

Analýza:

a) možná jsou otevřené dveře nebo okno.

b) možná v těsné blízkosti je další tepelně pracující zařízení, jako je topení nebo lampa atd.

c) vzduchový filtr je znečištěný, vyčistěte jej.

d) výstup nebo přívod vzduchu je blokován.

f) nastavená teplota je příliš vysoká.

4) Problém: Únik vody během pohybu.

Analýza:

a) vyprázdněte kondenzát před přemístěním.

b) Aby nedošlo k úniku vody, umístěte zařízení na rovnou zem.

5) Problém: Nepracujte a indikátor naplnění vodou „E4“

Analýza:

a) vytáhněte gumovou zátku pro vypuštění vody.

b) pokud je často v tomto stavu, obraťte se na kvalifikovaného servisního technika.

6) Problém: Zařízení se nepodařilo spustit.

Analýza:

a) možná není připojen. Připojte to.

b) možná poškození konektoru nebo zásuvky. Nahradit poskytovatelem služeb.

c) možná rozbitá pojistka. Vyměňte pojistku u poskytovatele služeb (specifikace: 3,15A / 250VAC).

7) Problém: Zařízení se automaticky zastaví.

Analýza:

a) vypnutí časování nebo dosažení nastavené teploty. Restartujte jej nebo počkejte na automatické přepnutí.

8) Problémy: žádný studený vzduch v režimu COOL „K“.

99

Analýza:

a) pokojová teplota je nižší než nastavená teplota. Je to normální jev, stroj se automaticky přepne, když je teplota v místnosti vyšší než

nastavená teplota.

b) Zařízení vstupuje do ochrany proti mrazu. Po ukončení protimrazové ochrany se zařízení automaticky přepne.

9) Problém: LED zobrazuje kód poruchy "E2"

Analýza:

a) selhání nebo poškození čidla pokojové teploty. Vyměňte snímač pokojové teploty u poskytovatele služeb.

10) Problém: LED zobrazuje kód poruchy "E3"

Analýza:

a) porucha nebo poškození čidla olejového potrubí výparníku. Vyměňte čidlo potrubí spirály výparníku poskytovatelem servisu.

11) Problém: LED zobrazuje kód poruchy "E4"

Analýza:

a) varování plné vody. Vypusťte vodu.

ČIŠTĚNÍ A ÚDRŽBA

Údržba zařízení

1. Před odpojením od napájení nejprve vypněte zařízení.

2. Otřete měkkým a suchým hadříkem. Pokud je spotřebič velmi špinavý, použijte vlažnou vodu pod 40 ° C.

3. K čištění zařízení nikdy nepoužívejte těkavé látky, jako je benzín nebo leštící prášek.

Údržba vzduchového filtru

Vzduchový filtr je nutné čistit každé 2 týdny, pokud zařízení pracuje v extrémně prašném prostředí. Vyčistěte takto:

1. Nejprve zastavte zařízení a zatlačte vzduchový filtr (obrázek F).

2. Vyčistěte a znovu nainstalujte vzduchový filtr.

3. Pokud je špína nápadná, omyjte ji roztokem pracího prostředku ve vlažné vodě. Po vyčištění osušte na stínovaném a chladném místě a

znovu jej nainstalujte.

Údržba po použití

1. Pokud se zařízení nebude delší dobu používat, odstraňte pryžovou zátku z vypouštěcího otvoru (8) a vypusťte vodu.

2. Udržujte spotřebič v chodu s ventilátorem pouze po dobu půl dne během slunečného dne, aby byl přístroj uvnitř suchý a aby nedošlo k

plesnivosti.

3. Zastavte zařízení a vytáhněte zástrčku napájecího kabelu, vyjměte baterie dálkového ovladače a zařízení řádně uložte.

4. Vyčistěte vzduchový filtr a znovu jej nainstalujte.

5. Odstraňte vzduchové hadice a řádně je uložte a otvor pevně zakryjte.

TECHNICKÁ DATA:

Chladicí kapacita na BTU: 12 000 BTU / hod

Chladicí výkon ve wattech: 3500 W

Spotřeba energie (chlazení) W: 1300 W

Svazek: <= 65 dB

Průtok vzduchu: 450 m3 / hod

Energetická třída: A

Časovač: 24 hodin

Hmotnost chladiva R290: max. 210 gramů

Kapacita funkce sušení: 28 litrů / den

Staráme se o životní prostředí. Papírové obaly odevzdávejte do sběrných surovin. Polyetylenová balení (PE) vhazujte do odpadkových

košů na plasty. Použité zařízení odevzdávejte do sběrného dvoru, protože se v něm mohou nacházet části, které jsou pro životní prostředí

škodlivé nebo nebezpečné. Elektrospotřebiče odevzdávejte v takové podobě, aby bylo znemožněno jejich další použití. Pokud se v zařízení

nacházejí baterie, vyjměte je a odevzdejte zvlášť.

Pozor, nebezpečí požáru.

NEPROPOUŠTĚTE ani nespalujte.

Uvědomte si, že chladivo nemusí obsahovat zápach.

Maximální množství náplně chladiva: 210 g.

DANSKI

GENERELLE SIKKERHEDSBETINGELSER

VIGTIGE SIKKERHEDSINSTRUKTIONER LÆS PERSONLIG OG SPAR FOR FREMTID

1. Før du bruger enheden, skal du læse betjeningsvejledningen og følge instruktionerne i

den. Producenten er ikke ansvarlig for skader forårsaget af brug af enheden i modsætning til

dets tilsigtede formål eller forkert betjening.

2. Enheden er kun til hjemmebrug. Brug ikke til andre formål, der ikke er beregnet til dets

100
