Camry CR 7853 User guide

CR 7853

(GB) user manual - 4 (DE) bedienungsanweisung - 11
(FR) mode d'emploi - 17 (ES) manual de uso - 24
(PT) manual de serviço - 30 (LT) naudojimo instrukcija - 37
(LV) lietošanas instrukcija - 43 (EST) kasutusjuhend - 48
(HU) felhasználói kézikönyv - 66 (BS) upute za rad - 61
(RO) Instrucţiunea de deservire - 54 (CZ) návod k obsluze - 103
(RU) инструкция обслуживания - 78 (GR) οδηγίες χρήσεως - 115
(MK) упатство за корисникот - 147 (NL) handleiding - 123
(SL) navodila za uporabo - 97 (FI) manwal ng pagtuturo - 73
(PL) instrukcja obsługi - 161 (IT) istruzioni operative - 85
(HR) upute za uporabu - 91 (SV) instruktionsbok - 134
(DK) brugsanvisning - 109 (UA) інструкція з експлуатації - 140
(SR) Корисничко упутство - 128 (SK) Používateľská príručka - 153
(AR) تﺎﻣﯾﻠﻌﺗﻟا لﯾﻟد - 166 (BG) Инструкция за употреба - 172

PICTURE A

10

11

12

PICTURE B

E „-

D „+”

J

K

L

T

M

R

F

B

S

G

C

I

A

N

PICTURE C

2

O

A

O

1.

D „+”

E „-”

N

PICTURE D

2.

PICTURE E

C

B

I

3.

F1

F2

PICTURE F

3

PRINT SCREEN I. PRINT SCREEN II.

PRINT SCREEN III.

PRINT SCREEN IV.

4

PRINT SCREEN V.

1. Before using the device, read the operating manual and follow the instructions
contained in it. The manufacturer is not liable for damages caused by using the device
contrary to its intended purpose or improper operation.

2. The device is for home use only. Do not use for other purposes that are not for its
intended purpose.

3. The device should only be connected to an AC outlet with a grounded 220 240V ~
50Hz. To increase operational safety, multiple electrical devices should not be
connected to one current circuit at the same time.

4. Use extreme caution when using the device when children are nearby. Do not allow
children to play with the device, do not allow children or people unfamiliar with the
device to use it.

5. WARNING: This equipment may be used by children over 8 years of age and people
with limited physical, sensory or mental ability, or people who have no experience or
knowledge of the equipment, if this is done under the supervision of a person
responsible for their safety or have been granted them information on the safe use of
the device and are aware of the dangers of using it. Children should not play with the
equipment. Cleaning and maintenance of the device should not be performed by
children, unless they are over 8 years old and these activities are carried out under
supervision.

6. Always disconnect the power plug by holding the socket with your hand after use. DO
NOT pull on the power cord.

7. Do not immerse the cable, plug and the whole device in water or any other liquid. Do
not expose the device to atmospheric conditions (rain, sun, etc.) or use in conditions of
high humidity (bathrooms, damp mobile homes).

8. Periodically check the condition of the power cord. If the power cord is damaged, it
should be replaced by a specialist repair shop to avoid danger.

9. Do not use the appliance with a damaged power cord or if it has been dropped or
damaged in any other way or if it is not working properly. Do not repair the device
yourself, as there is a risk of electric shock. Take the damaged device to an appropriate
service center for checking or repair. All repairs may only be carried out by authorized
service points. Incorrectly performed repairs can cause serious danger for the user.

10. Place the device on a cool, stable surface, away from hot kitchen appliances such
as: electric stove, gas burner, etc.

11. Make sure that nothing is blocking the air inlet and outlet of the device

12. Use the device only on a level surface to prevent the condensation from spilling out

13. To provide additional protection, it is advisable to install a residual current device
(RCD) in the electric circuit with a rated residual current not exceeding 30mA. Ask an

5

electrician for this.

14. Clean the air filter regularly. The frequency of cleaning depends on the cleanliness of
the air.

15. After turning off the machine, wait at least 5 minutes before turning it back on.

16. Do not use the device in sunny places. When the device overheats, the overheat
protection will switch on the device.

17. To ensure effective cooling, a distance of at least 60 cm should be kept between the
side walls of the device and the wall or furniture or curtains.

18. Due to the limited performance of the device, if the difference between the target
temperature and the ambient temperature is too great, the target temperature may not
be reached.

19. To reduce the risk of fire, electric shock or injury when using the air conditioner,
observe the following basic precautions:
a) Connect to a grounded outlet with 3 pins.
b) Do not remove the grounding prong.
c) Do not use the adapter.
d) Do not use an extension cord.
e) Disconnect the air conditioner before servicing.
f) Use two or more people to move and install the air conditioner.

20. Do not use agents accelerating the defrosting or cleaning process other than those
recommended by the manufacturer.

21. The device should be stored in a room without constantly operating sources of
ignition, for example: open fire, gas appliances or electric heaters.

BEFORE FIRST USE – (picture E)
Connect the connectors to the air exhaust duct as follows:

1. Extend the air exhaust duct (10) by drawing out the two ends of the duct.

2. Screw the air exhaust duct (10) into the connector of air exhaust duct (11).

3. Connect the connector of air exhaust duct (11) to the device.

REMARKS:

1.Keep the unit at least 1 meter away from TV or radios to avoid electromagnetic interference.

2.Do not expose the unit under direct sun light to avoid surface color fading.

3.Do not tilt the unit for more than 35°or upside-down while transporting. If the device has been turned over during transport, put it
down correctly and wait 2-4 hours before starting it.

4.Place the unit on a flat surface with less than 5°inclination.

5.The unit operates more efficiently in certain room locations, select the best location:

- Beside a window, a door or a French window.

- Keep the required distance from the return air outlet to the wall or other obstacles at least 60 cm.

- Extend the air hose to ensure that other end of the air hose has clearance between the window door, or French window, or wall
hole.

- Air outlet or intake cannot be blocked by protective grid or any obstacle.
To extend the life of the unit, drain the condensed water from the upper (8) and lower (9) cooler drain holes before putting the unit
into storage at the end of the season.

DEVICE DESCRIPTION (pictures A and B)

1. Control panel 2. Cold air outlet

3. Signal receptor 4. Remote controller

5. Transport handle 6. Exhaust duct

6

7. Evaporator inlet 8. Upper drain hole

9. Down drain hole 10. Air exhaust duct

11. Connector of air exhaust duct 12. Window exhaust adapter

CONTROL PANEL (picture C)
A. Power button ON/OFF B. Fan speed button
C. Mode button D. Timer / Temperature up button
E. Timer / Temperature down button F. Fan low speed indicator
G. Fan high speed indicator I. Sleep mode button
J. Automatic mode indicator K. Cool mode indicator
L. Dehumidify / DRY mode indicator M. Fan mode indicator
N. Timer button O. Oscillation button
R. Heat mode indicator S. Fan middle speed indicator
T. Wi-Fi connection indicator

REMOTE CONTROLLER – picture D
The remote controller transmits signals to the system.
Button "A" - if you press this button, the appliance will be started when it is energized or will be stopped when it is in operation.
Button "B" - press it in sequence to select desired fan speed: low or middle or high.
Button "C" - press it to select operation mode: “J”, "K", "L", "M" or “R”.
Button "D" / "E" - press to adjust the room temperature and the timer.
Button "I" - press to set or cancel sleep mode.
Button "N" - press to set the time of automatic off and automatic on.
Button "O" - press to set or cancel louvers swing mode.

OPERATION OF THE CONTROL PANEL

MODES: AUTOMATIC / COOL / DRY / FAN / HEAT

1. Turn on the device.
a) Connect the device and then the device beeps once.
b) Press the "A" button, then the device will turn on.
c) LED diode displays room temperature and starts working in automatic mode.

2.Choose the operating mode
Press the "C" button to select the desired mode of operation by sequence:
Automatic mode "J" -> Cooling mode "K" -> Drying mode "L" -> Fan mode "M" -> Heat mode “R”

3. Adjust temperature
The temperature can be set within a range 15°-31°C. Press “D” or “E” button to increase or decrease the temperature by 1°C by
pressing once. The device LED panel shows the target temperature for 5 seconds and then displays the room temperature.

4. Adjust fan speed
Press the button "B" to select a desired fan speed shows by sequence:
Low speed "F" -> Middle speed “S” -> High speed “G”

5. Power
When you press the "A" button again, the device will sound "di" and stop working.

6. Press the button "I" to enter the sleep mode of device.

7. Press the button "N" to set a timed shutdown.

8. Press the button "O" to set air swing oscillation up-down..

EACH MODE WORKING PRINCIPLE:
AUTO "J" mode:
Once the "J", operation is selected, the indoor temperature sensor operates automatically and it selects one of below operation
modes:

- When the room temperature ≥24 ℃ the unit will automatically select cool mode "K" mode.
or

- When the room temperature = 23 ℃, the unit will automatically select fan mode "M.".
or

- When the room temperature ≤ 22 ℃, the unit will automatically select heat mode "R".

Dehumidify "L" mode:

1. The upper centrifugal fan will run at low speed, and the speed can't be adjusted.

2. The compressor will stop after running 8 minutes, then run again after 6 minutes.

3. The device adopts constant temperature dehumidifying mode, and the adjustment of temperature is no effective.

7

WARNING:
When operating the device in conditions of varying humidity, the down cooler drain hole (9) should be constantly open and ensure
constant water drainage. To comfortable draining the water use included plastic pipe.

COOL "K" mode:

1. When the room temperature is higher than set temperature on control panel, the compressor starts to run.

2. When the room temperature is lower than set temperature on control panel, the compressor stop and upper fan operates at
original set speed.

Fan "M." mode:

1. The upper centrifugal fan runs at set speed, and the compressor does not run.

2. The adjustment of temperature is no effective.

Heat “R” mode:

1.When the room temperature is higher than the set temperature, the device will stop heating function automatically.

2.When the room temperature is lower than set temperature, the device will start heating function automatically.

Timer operation "N":

1. Press “N” button to set Automatic Off time while the unit is running.

2. Press “N” button to set Automatic On time while the unit is ready status.

3. The time can be adjusted within a range of 1 hour to 24 hours by pressing the button "D" to increaseor "E" to decrease the period
of the device operation.

Sleep mode "I" operation

1. The sleep mode operations when the unit is under cooling "K" mode and heating “R” mode.

2. Press the button "I" in cool mode "K" , then the unit will work under sleep mode and the upper centrifugal fan will turn to low
speed automatically. The set temperature will increase by 1 ℃ after one hour, and increase 2℃ after two hours. After six hours the
unit will stop running.

3. Press the button "I" in heating mode "R" , then the device will work under sleep mode and the up centrifugal fan will turn to low
speed automatically. The set temperature will decrease by 1 ℃ after one hour, and decrease 2℃ after two hours. After six hours the
unit will stop running.

Swing "O" mode operation:
When the device is on, press button "O" , the vertical louver will on or off. When swing mode is on, the louver can swing up and
down within 60 degree. Press the button "O" again, the louver will stop swinging.

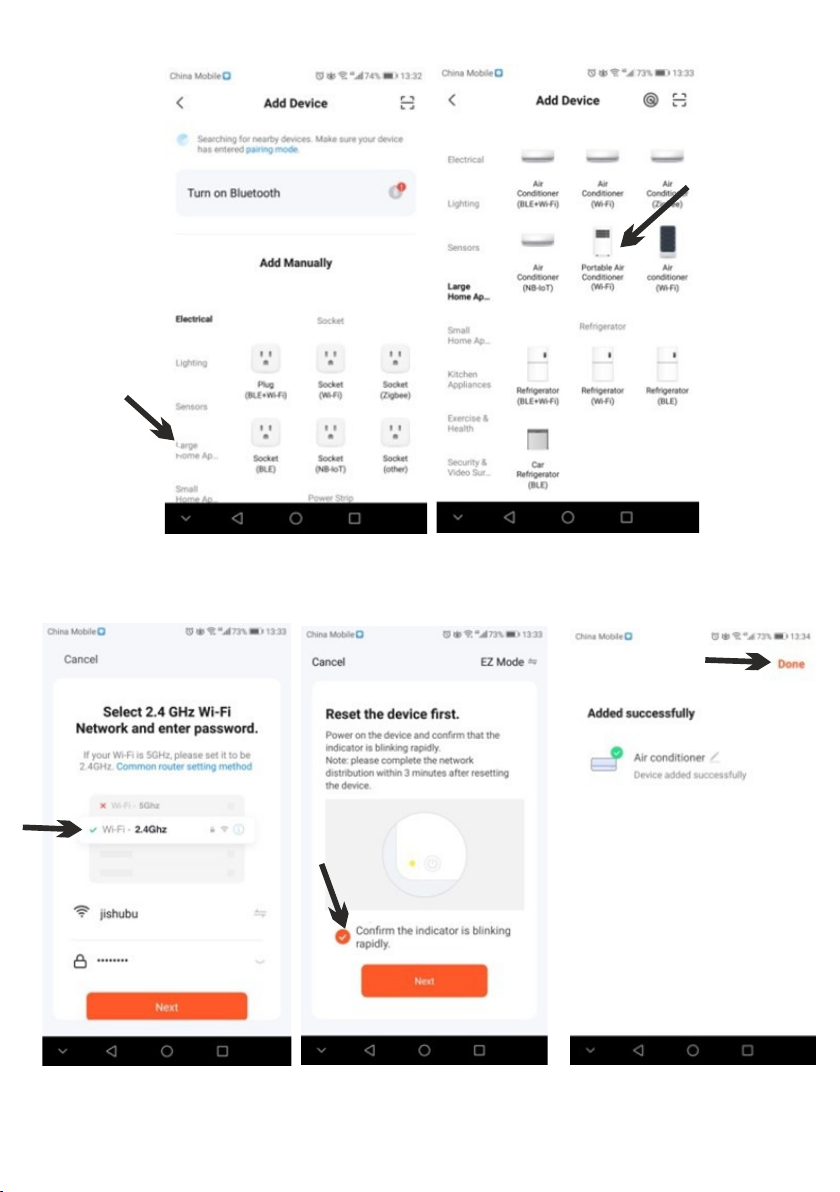

WI-FI function - Connection
Please note that the appearance of the screenshots shown on page 4 may be changed by "Tuya Smart" as a result of technological
development from the date of production of the product to the date of purchase of this device, however, the general principle of
connection is described below:

1.Download Application “Tuya Smart” on your smart phone.

2.Then “add device”. Look at print screen I.

3.Press icon of folder “Large home appliances”.

4.Press icon of folder “Portable Air Conditioners (WI-FI)”. Look at print screen II.

5.Choose “2,4G Hz Wi-Fi” (password field is blank, write your password) press “Next”. Look at print screen III.

6.At screen: “Reset the device at first” press “Confirm the indicator is blinking rapidly” and press “NEXT”. Look at print screen IV.
Warning: If your device's Wi-Fi indicator "T" is not flashing quickly, place the device in an upright position and hold down the two
buttons SIMULTANEOUSLY the timer button „N” and the temperature increase button "D" together for a few seconds, then the WI-FI
light will flash.

7.Now you see “Addling device” screen and progress of adding device process. It takes just few seconds.

8.When you see “Added successfully” press “Done”. Look at print screen V.

9.You see screen “Welcome Home”, then you should press icon switch off “OFF” to change into switch on “ON” to start operation
same way as it is described for operation via remote controller (4).
Notice:
The main control board has memory function, when the device is ready to run but in stop status, the main control board can
memorize the initialization of working mode. When you turn on the unit, it will work as the same enactment of working-mode as last
time, no need to reset the working mode again. (This condition is not available when the unit is under AUTO mode "J".)

10.When 1 TUYA account is operating this device, another TUYA account cannot directly connect to the same device. The first
connected account should share the device to the second TUYA account.

8

REMOTE CONTROLLER

1. Slide the back cover to open and take off the isolating film on the batteries.

2. Put the batteries inside the slot, must be corresponding to the signs of "+" and "-" on the remote control.

3. If for long time no using the device, take out the batteries.

4. To prevent environmental pollution, take out the used batteries and dispose safety and appropriately.
To operate the device, aim the remote controller at the signal receptor. The remote controller will operate the device at distance 5
meters when pointing at signal receptor of the device.

PROTECTIVE DEVICES
The protective device may trip and stop the appliance in the cases listed below:

1. at cooling mode: indoor air temperature is over 43°C (109°F)

2. at cooling mode: room temperature is below 15°C (59°F)

3. at dehumidifying mode: room temperature is below 15°C (59°F).
If the device runs in cooling “K” or dehumidify “L” mode with door or window opened for a long time when relative humidity is above
80%, dew may drip down from the outlet.

The protective device will work in the following cases:

1. Restarting the device immediately after stopping work or changing the selected mode while working, you must wait 3 minutes.

2. If the plug has been removed, after restarting the device will return to the original mode, all timer's setting must be set again.

REMARK: there is condensing water recycling hidden within this unit. The condensing water is partly kept recycling between the
condenser and the water plate. When the water level rises to the upper level, the float switch and water full indicator (E4) lights on to
remind draining water. Please cut off the power supply, move the appliance to a suitable place, remove the drain plug, drain water
completely. After the drain, re-install the plug, or the appliance may leak and make your room wet.

If the appliance is placed in a position admitting drain water, you also can connect the pipe to the drain hole to drain out the water.
Drain pipe is added to kit, inner diameter 9mm , outer diameter 12mm, material: PVC.

Troubleshooting

1) Trouble: Do not work.
Analysis:
a) maybe the protector trip or fuse is blown, please wait for 3 minutes and start again, protector device may be preventing device
from working.
c) maybe batteries in the remote controller are exhausted.
d) maybe the plug is not properly plugged in.

2) Trouble: works for a short time only
Analysis:
a) if the set temperature is close to room temperature, you can lower the set temperature.
b) maybe air outlet is blocked by obstacle. Take the obstacle away.

3) Trouble: Works but not cools
Analysis:
a) maybe door or window are open.
b) maybe in close distance there is another appliance heat-working like heater or lamp, etc.
c) the air filter is dirty, please clean it.
d) air outlet or intake is blocked.
f) set temperature is too high.

4) Trouble: Water leak during moving.
Analysis:
a) drain the condensate before moving.
b) to avoid water leakage, please locate the device on flat ground.

5) Trouble: Do not work and water full indicator "E4"
Analysis:
a) pull out rubber plug to drain water.
b) if it is often in this state, please contact qualified service technical.
Troubleshooting

6) Trouble: Device fails to start up.
Analysis:
a) maybe not plugged. So, plug in it.
b) maybe plug or socket damages. Replace by service provider.
c) maybe fuse broken. Replace the fuse by service provider (specification: 3,15A/250VAC).

7) Trouble: Device automatically stops.

9

Analysis:
a) timing shut down or set temperature reached. Restart it or wait for auto-switch.

8) Trouble: no cold air under COOL "K" mode.
Analysis:
a) room temperature is lower than set temperature. It is a normal phenomenon, the machine will auto-switch while the room
temperature is higher than the set temperature.
b) Device enters into anti-frost protection. The device will auto switch after anti-frost protection is over.

9) Trouble: LED displays failure code "E2"
Analysis:
a) room temperature sensor fails or damages. Replace the room temperature sensor by service provider.

10) Trouble: LED displays failure code "E3"
Analysis:
a) the evaporator oil pipe sensor fails or damaged. Replace the evaporator coil pipe sensor by service provider.

11) Trouble: LED displays failure code "E4"
Analysis:
a) water-full warning. Drain out the water.

CLEANING AND MAINTENANCE
Device maintenance

1. Turn off the device first before disconnecting from power supply.

2. Wipe with a soft and dry cloth. Use lukewarm water below 40°C to clean if the appliance is very dirty.

3. Never use volatile substance such as gasoline or polishing powder to clean the device.

Air filters maintenance
It is necessary to clean the air filters every 2 weeks if the device operates in an extremely dusty environment. Clean as follows:

1. Stop the device first, push up both air filters (Picture F).

1.a. To take away the first air filter draw out in the right side the filter by handle shown at picture F1.

1.b. To take away the second air filter pull the cover outside toward you in place shown at picture F2. Now 4 latches will released
easy.

2. Clean and reinstall both air filters before switch on again.

3. If the dirt is conspicuous, wash it with a solution of detergent in lukewarm water. After cleaning dry it in a shaded and cool place,
then reinstall it.

Maintenance after seasonal using

1. If the device will not use for longer time, be sure to pull out the rubber plug of upper cooler drain hole (8) and the rubber plug
down cooler drain hole (9) of the drain port, in order to drain the water.

2. Keep the appliance running with fan only for a half day during a sunny day to dry the appliance inside and prevent from going
moldy.

3. Stop the device and pull out the power cord plug, then take out the batteries of remote controller and store device properly.

4. Clean the air filter and reinstall it.

5. Remove the air hoses and store them properly, and cover the hole tightly.

TECHNICAL DATA:
Cooling capacity (BTU): 9000 BTU / hour
Cooling capacity (watts): 2600W
Energy consumption (cooling) W: 950 W
Heating capacity (BTU): 7000 BTU / hour
Heating capacity (watts): 2000W
Energy consumption (heating) W: 750 W
Voltage 220-240V~ 50Hz
Volume: <= 65dB
Air flow: 350 m3 / h
Energy class: A
Timer: 24 hours
R290 coolant weight: max. 165 grams

Caution, risk of fire.
Do NOT pierce or burn.
Be aware that the refrigerant may not contain an odour.
The maximum refrigerant charge amount: 165g.

10

WICHTIGE SICHERHEITSHINWEISE SORGFÄLTIG DURCHLESEN UND FÜR DIE

ZUKUNFT AUFBEWAHREN

1. Lesen Sie vor dem Gebrauch des Geräts die Bedienungsanleitung und befolgen Sie
die darin enthaltenen Anweisungen. Der Hersteller haftet nicht für Schäden, die durch
nicht bestimmungsgemäßen Gebrauch oder unsachgemäßen Betrieb des Gerätes
verursacht werden.

2. Das Gerät ist nur für den Heimgebrauch bestimmt. Verwenden Sie es nicht für andere
Zwecke, die nicht für den vorgesehenen Zweck bestimmt sind.

3. Das Gerät darf nur an eine Netzsteckdose mit 220-240 V ~ 50 Hz angeschlossen
werden. Um die Betriebssicherheit zu erhöhen, sollten nicht mehrere elektrische Geräte
gleichzeitig an einen Stromkreis angeschlossen werden.

4. Seien Sie äußerst vorsichtig, wenn Sie das Gerät in der Nähe von Kindern
verwenden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Erlauben Sie Kindern
oder Personen, die mit dem Gerät nicht vertraut sind, nicht, es zu benutzen.

5. WARNUNG: Dieses Gerät darf von Kindern über 8 Jahren und Personen mit
eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen
ohne Erfahrung oder Kenntnis des Geräts verwendet werden, wenn dies unter Aufsicht
einer verantwortlichen Person erfolgt zu ihrer Sicherheit oder ihnen wurden
Informationen über den sicheren Gebrauch des Geräts erteilt, und sie sind sich der
Gefahren bei der Verwendung des Geräts bewusst. Kinder sollten nicht mit dem Gerät
spielen. Die Reinigung und Wartung des Geräts darf nur von Kindern durchgeführt
werden, die älter als 8 Jahre sind und diese Tätigkeiten unter Aufsicht ausführen.

6. Ziehen Sie nach dem Gebrauch immer den Netzstecker, indem Sie die Steckdose mit
der Hand festhalten. NICHT am Netzkabel ziehen.

7. Tauchen Sie das Kabel, den Stecker und das gesamte Gerät nicht in Wasser oder
andere Flüssigkeiten. Setzen Sie das Gerät keinen atmosphärischen Bedingungen aus
(Regen, Sonne usw.) und verwenden Sie es nicht bei hoher Luftfeuchtigkeit
(Badezimmer, feuchte Mobilheime).

8. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Netzkabel
beschädigt ist, sollte es von einer Fachwerkstatt ausgetauscht werden, um Gefahren zu
vermeiden.

9. Verwenden Sie das Gerät nicht mit einem beschädigten Netzkabel oder wenn es
fallen gelassen oder auf andere Weise beschädigt wurde oder wenn es nicht richtig
funktioniert. Reparieren Sie das Gerät nicht selbst, da die Gefahr eines Stromschlags
besteht. Bringen Sie das beschädigte Gerät zur Überprüfung oder Reparatur zu einem
geeigneten Servicecenter. Alle Reparaturen dürfen nur von autorisierten Servicestellen
durchgeführt werden. Durch unsachgemäße Reparaturen können ernsthafte Gefahren
für den Benutzer entstehen.

10. Stellen Sie das Gerät auf eine kühle, stabile Oberfläche, entfernt von heißen

11

Küchengeräten wie Elektroherd, Gasbrenner usw..

11. Stellen Sie sicher, dass nichts den Lufteinlass und -auslass des Geräts blockiert

12. Verwenden Sie das Gerät nur auf einer ebenen Fläche, damit kein Kondenswasser
austreten kann

13. Um einen zusätzlichen Schutz zu gewährleisten, wird empfohlen, im Stromkreis
einen Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von nicht
mehr als 30 mA zu installieren. Bitten Sie einen Elektriker darum.

14. Reinigen Sie den Luftfilter regelmäßig. Die Häufigkeit der Reinigung hängt von der
Luftreinheit ab.

15. Warten Sie nach dem Ausschalten des Geräts mindestens 5 Minuten, bevor Sie es
wieder einschalten.

16. Verwenden Sie das Gerät nicht an sonnigen Orten. Wenn das Gerät überhitzt,
schaltet der Überhitzungsschutz das Gerät ein.

17. Um eine effektive Kühlung zu gewährleisten, sollte ein Abstand von mindestens 60
cm zwischen den Seitenwänden des Geräts und der Wand oder den Möbeln oder
Vorhängen eingehalten werden.

18. Aufgrund der eingeschränkten Leistung des Geräts wird die Zieltemperatur
möglicherweise nicht erreicht, wenn der Unterschied zwischen der Zieltemperatur und
der Umgebungstemperatur zu groß ist.

19. Beachten Sie die folgenden grundlegenden Vorsichtsmaßnahmen, um die Gefahr
von Bränden, Stromschlägen oder Verletzungen bei der Verwendung der Klimaanlage
zu verringern:
a) An eine geerdete Steckdose mit 3 Stiften anschließen.
b) Entfernen Sie nicht den Erdungsstift.
c) Verwenden Sie den Adapter nicht.
d) Verwenden Sie kein Verlängerungskabel.
e) Trennen Sie die Klimaanlage vor Wartungsarbeiten vom Stromnetz.
f) Verwenden Sie zwei oder mehr Personen, um die Klimaanlage zu bewegen und zu
installieren.

20. Verwenden Sie keine anderen Mittel, die den Auftau- oder Reinigungsprozess
beschleunigen, als die vom Hersteller empfohlenen.

21. Das Gerät sollte in einem Raum ohne ständig in Betrieb befindliche Zündquellen
gelagert werden, zum Beispiel: offenes Feuer, Gasgeräte oder elektrische Heizungen.

VOR DER ERSTEN VERWENDUNG – (Bild E)
Verbinden Sie die Anschlüsse wie folgt mit dem Abluftkanal:

1. Verlängern Sie den Abluftkanal (10), indem Sie die beiden Enden des Kanals herausziehen.

2. Schrauben Sie den Abluftkanal (10) in den Anschluss des Abluftkanals (11).

3. Verbinden Sie den Anschluss des Abluftkanals (11) mit dem Gerät.

BEMERKUNGEN:

1.Halten Sie das Gerät mindestens 1 Meter von Fernsehgeräten oder Radios entfernt, um elektromagnetische Störungen zu
vermeiden.

2.Setzen Sie das Gerät nicht direktem Sonnenlicht aus, um ein Verblassen der Oberflächenfarbe zu vermeiden.

12

3.Neigen Sie das Gerät während des Transports nicht um mehr als 35° oder auf den Kopf. Wenn das Gerät während des Transports
umgedreht wurde, legen Sie es richtig ab und warten Sie 2-4 Stunden, bevor Sie es in Betrieb nehmen.

4.Stellen Sie das Gerät auf eine ebene Fläche mit weniger als 5° Neigung.

5.Das Gerät arbeitet an bestimmten Raumstandorten effizienter, wählen Sie den besten Standort:

- Neben einem Fenster, einer Tür oder einer Fenstertür.

- Halten Sie den erforderlichen Abstand vom Abluftauslass zur Wand oder anderen Hindernissen von mindestens 60 cm ein.

- Verlängern Sie den Luftschlauch, um sicherzustellen, dass das andere Ende des Luftschlauchs Freiraum zwischen der Fenstertür,
der Fenstertür oder dem Wandloch hat.

- Luftaus- oder -einlass kann nicht durch Schutzgitter oder Hindernisse blockiert werden.
Um die Lebensdauer des Geräts zu verlängern, lassen Sie das Kondenswasser aus den oberen (8) und unteren (9) Ablassöffnungen
des Kühlers ab, bevor Sie das Gerät am Ende der Saison einlagern.

GERÄTEBESCHREIBUNG (Bilder A und B)

1. Bedienfeld 2. Kaltluftauslass

3. Signalempfänger 4. Fernbedienung

5. Transportgriff 6. Abluftkanal

7. Verdampfereinlass 8. Obere Ablassöffnung

9. Abflussloch unten 10. Abluftkanal

11. Anschluss Abluftkanal 12. Fensterabluftadapter

BEDIENFELD (Bild C)
A. Ein-/Aus-Taste EIN/AUS B. Lüftergeschwindigkeitstaste
C. Modustaste D. Timer / Temperaturerhöhungstaste
E. Taste Timer / Temperatur verringern F. Anzeige für niedrige Lüftergeschwindigkeit
G. Lüfter-Hochgeschwindigkeitsanzeige I. Sleep-Modus-Taste
J. Automatikmodus-Anzeige K. Kühlmodus-Anzeige
L. Entfeuchtungs-/Trockenmodusanzeige M. Lüftermodusanzeige
N. Timer-Taste O. Oszillations-Taste
R. Heizmodus-Anzeige S. Lüfter-Mittelgeschwindigkeits-Anzeige
T. Wi-Fi-Verbindungsanzeige

FERNBEDIENUNG – Bild D
Die Fernbedienung überträgt Signale an das System.
Taste "A" - Wenn Sie diese Taste drücken, wird das Gerät gestartet, wenn es mit Strom versorgt wird, oder wird gestoppt, wenn es in
Betrieb ist.
Taste "B" - nacheinander drücken, um die gewünschte Lüftergeschwindigkeit auszuwählen: niedrig oder mittel oder hoch.
Taste "C" - Drücken Sie diese, um den Betriebsmodus auszuwählen: "J", "K", "L", "M" oder "R".
Taste "D" / "E" - drücken, um die Raumtemperatur und den Timer einzustellen.
Taste "I" - Drücken Sie diese Taste, um den Schlafmodus einzustellen oder abzubrechen.
Taste "N" - Drücken Sie diese Taste, um die Zeit für das automatische Aus- und Einschalten einzustellen.
Taste "O" - Drücken Sie diese Taste, um den Schwenkmodus der Lamellen einzustellen oder abzubrechen.

BEDIENUNG DES BEDIENFELDES

MODI: AUTOMATIK / KÜHLEN / TROCKNEN / LÜFTER / HEIZEN

1. Schalten Sie das Gerät ein.
a) Verbinden Sie das Gerät und das Gerät piept einmal.
b) Drücken Sie die Taste "A", dann schaltet sich das Gerät ein.
c) LED-Diode zeigt die Raumtemperatur an und beginnt im Automatikmodus zu arbeiten.

2.Wählen Sie den Betriebsmodus
Drücken Sie die Taste "C", um die gewünschte Betriebsart nacheinander auszuwählen:
Automatikbetrieb „J“ -> Kühlbetrieb „K“ -> Trocknungsbetrieb „L“ -> Ventilatorbetrieb „M“ -> Heizbetrieb „R“

3. Temperatur anpassen
Die Temperatur kann in einem Bereich von 15°-31°C eingestellt werden. Drücken Sie die Taste „D“ oder „E“, um die Temperatur durch
einmaliges Drücken um 1 °C zu erhöhen oder zu verringern. Das LED-Panel des Geräts zeigt 5 Sekunden lang die Solltemperatur und
dann die Raumtemperatur an.

4. Lüftergeschwindigkeit anpassen
Drücken Sie die Taste "B", um die gewünschte Lüftergeschwindigkeit nach Reihenfolge auszuwählen:
Niedrige Geschwindigkeit „F“ -> Mittlere Geschwindigkeit „S“ -> Hohe Geschwindigkeit „G“

5. Leistung
Wenn Sie die Taste "A" erneut drücken, ertönt das Gerät "di" und hört auf zu arbeiten.

6. Drücken Sie die Taste "I", um in den Schlafmodus des Geräts zu gelangen.

13

7. Drücken Sie die Taste "N", um eine zeitgesteuerte Abschaltung einzustellen.

8. Drücken Sie die Taste "O", um die Schwingung der Luftschwingung nach oben und unten einzustellen.

FUNKTIONSPRINZIP FÜR JEDEN MODUS:
AUTO "J"-Modus:
Sobald der Betrieb "J" ausgewählt ist, arbeitet der Innentemperatursensor automatisch und wählt einen der folgenden Betriebsmodi:

- Wenn die Raumtemperatur ≥24 ℃ ist, wählt das Gerät automatisch den Kühlmodus "K"-Modus.
oder

- Wenn die Raumtemperatur = 23 ℃ ist, wählt das Gerät automatisch den Ventilatormodus "M.".
oder

- Wenn die Raumtemperatur ≤ 22 ℃ ist, wählt das Gerät automatisch den Heizmodus "R".

Entfeuchtung "L"-Modus:

1. Der obere Zentrifugalventilator läuft mit niedriger Geschwindigkeit und die Geschwindigkeit kann nicht eingestellt werden.

2. Der Kompressor stoppt nach 8 Minuten und läuft dann nach 6 Minuten wieder.

3. Das Gerät verwendet einen Entfeuchtungsmodus mit konstanter Temperatur und die Temperatureinstellung ist nicht effektiv.
WARNUNG:
Beim Betrieb des Gerätes bei schwankender Luftfeuchtigkeit sollte die Ablauföffnung des Downcoolers (9) ständig geöffnet sein und
einen konstanten Wasserablauf gewährleisten. Zum bequemen Ablassen des Wassers verwenden Sie das mitgelieferte
Kunststoffrohr.

KÜHLER "K"-Modus:

1. Wenn die Raumtemperatur höher als die am Bedienfeld eingestellte Temperatur ist, beginnt der Kompressor zu laufen.

2. Wenn die Raumtemperatur niedriger als die am Bedienfeld eingestellte Temperatur ist, stoppen der Kompressor und der obere
Lüfter läuft mit der ursprünglich eingestellten Geschwindigkeit.

Lüfter "M"-Modus:

1. Der obere Radialventilator läuft mit der eingestellten Drehzahl und der Kompressor läuft nicht.

2. Die Temperatureinstellung ist nicht wirksam.

Heizmodus „R“:

1.Wenn die Raumtemperatur höher als die eingestellte Temperatur ist, stoppt das Gerät automatisch die Heizfunktion.

2.Wenn die Raumtemperatur niedriger als die eingestellte Temperatur ist, startet das Gerät automatisch die Heizfunktion.

Timerbetrieb "N":

1. Drücken Sie die Taste „N“, um die automatische Ausschaltzeit einzustellen, während das Gerät läuft.

2. Drücken Sie die Taste „N“, um die automatische Einschaltzeit einzustellen, während das Gerät im Bereitschaftszustand ist.

3. Die Zeit kann im Bereich von 1 Stunde bis 24 Stunden durch Drücken der Taste „D“ zum Erhöhen oder „E“ zum Verringern der
Betriebsdauer des Geräts eingestellt werden.

Ruhemodus "I"-Betrieb

1. Der Schlafmodus funktioniert, wenn sich das Gerät im Kühlmodus "K" und im Heizmodus "R" befindet.

2. Drücken Sie die Taste "I" im Kühlmodus "K", dann arbeitet das Gerät im Schlafmodus und der obere Zentrifugalventilator dreht
sich automatisch auf niedrige Geschwindigkeit. Die eingestellte Temperatur erhöht sich nach einer Stunde um 1 und nach zwei
Stunden um 2 . Nach sechs Stunden hört das Gerät auf zu laufen.

3. Drücken Sie die Taste "I" im Heizmodus "R", dann arbeitet das Gerät im Schlafmodus und der obere Zentrifugalventilator dreht
sich automatisch auf niedrige Geschwindigkeit. Die eingestellte Temperatur sinkt nach einer Stunde um 1 und nach zwei Stunden
um 2 . Nach sechs Stunden hört das Gerät auf zu laufen.

Betrieb im Swing-"O"-Modus:
Wenn das Gerät eingeschaltet ist, drücken Sie die Taste "O", die vertikale Jalousie wird ein- oder ausgeschaltet. Wenn der
Schwenkmodus aktiviert ist, kann die Luftklappe innerhalb von 60 Grad nach oben und unten schwenken. Drücken Sie die Taste
„O“ erneut, die Klappe hört auf zu schwingen.

WI-FI-Funktion - Verbindung
Bitte beachten Sie, dass das Aussehen der Screenshots auf Seite 4 von "Tuya Smart" aufgrund der technologischen Entwicklung
vom Herstellungsdatum des Produkts bis zum Kaufdatum dieses Geräts geändert werden kann, jedoch das allgemeine
Verbindungsprinzip wird im Folgenden beschrieben:

1. Laden Sie die Anwendung „Tuya Smart“ auf Ihr Smartphone herunter.

2. Dann „Gerät hinzufügen“. Sehen Sie sich den Druckbildschirm I an.

14

3. Drücken Sie auf das Symbol des Ordners „Große Haushaltsgeräte“.

4. Drücken Sie das Symbol des Ordners „Tragbare Klimaanlagen (WI-FI)“. Sehen Sie sich den Druckbildschirm II an.

5. Wählen Się „2,4G Hz Wi-Fi“ (Passwortfeld ist leer, geben Sie Ihr Passwort ein) und drücken Sie „Weiter“. Sehen Sie sich den
Druckbildschirm an III.

6. Auf dem Bildschirm: „Gerät zuerst zurücksetzen“ drücken Sie „Bestätigen Sie, dass die Anzeige schnell blinkt“ und drücken Sie
„WEITER“. Sehen Sie sich den Druckbildschirm IV an.
Warnung: Wenn die Wi-Fi-Anzeige „T“ Ihres Geräts nicht schnell blinkt, stellen Sie das Gerät in eine aufrechte Position und halten
Sie die beiden Tasten GLEICHZEITIG die Timer-Taste „N” und die Temperaturerhöhungstaste „D“ einige Sekunden lang gedrückt,
dann die Die WI-FI-Leuchte blinkt.

7. Jetzt sehen Sie den Bildschirm „Gerät hinzufügen“ und den Fortschritt des Hinzufügens des Geräts. Es dauert nur wenige
Sekunden.

8. Wenn Sie „Erfolgreich hinzugefügt“ sehen, klicken Sie auf „Fertig“. Sehen Sie sich den Druckbildschirm V an.

9. Sie sehen den Bildschirm „Willkommen zu Hause“, dann sollten Sie das Symbol „Aus“ drücken, um in „EIN“ umzuschalten, um
den Betrieb zu starten, wie es für die Bedienung über die Fernbedienung (4) beschrieben ist.

10. Wenn 1 TUYA-Konto dieses Gerät betreibt, kann ein anderes TUYA-Konto sich nicht direkt mit demselben Gerät verbinden. Das
erste verbundene Konto sollte das Gerät mit dem zweiten TUYA-Konto teilen.

Notiz: Die Hauptsteuerplatine verfügt über eine Speicherfunktion. Wenn das Gerät betriebsbereit ist, sich jedoch im Stoppzustand
befindet, kann die Hauptsteuerplatine die Initialisierung des Arbeitsmodus speichern. Wenn Sie das Gerät einschalten, funktioniert
es wie beim letzten Mal, der Arbeitsmodus muss nicht erneut zurückgesetzt werden. (Diese Bedingung ist nicht verfügbar, wenn
sich das Gerät im AUTO-Modus "J" befindet.)

FERNBEDIENUNG

1. Schieben Sie die rückseitige Abdeckung zum Öffnen und entfernen Sie die Isolierfolie von den Batterien.

2. Legen Sie die Batterien in das Fach ein. Sie müssen den Zeichen "+" und "-" auf der Fernbedienung entsprechen.

3. Wenn das Gerät längere Zeit nicht verwendet wird, nehmen Sie die Batterien heraus.

4. Um Umweltverschmutzung zu vermeiden, nehmen Sie die verbrauchten Batterien heraus und entsorgen Sie diese sicher und
sachgerecht.
Um das Gerät zu bedienen, richten Sie die Fernbedienung auf den Signalempfänger. Die Fernbedienung steuert das Gerät in einer
Entfernung von 5 Metern, wenn sie auf den Signalempfänger des Geräts gerichtet ist.

SCHUTZEINRICHTUNGEN
In den folgenden Fällen kann die Schutzeinrichtung auslösen und das Gerät stoppen:

1. im Kühlmodus: Innenlufttemperatur ist über 43°C (109°F)

2. im Kühlmodus: Raumtemperatur liegt unter 15°C (59°F)

3. im Entfeuchtungsmodus: Die Raumtemperatur liegt unter 15°C (59°F).
Läuft das Gerät bei einer relativen Luftfeuchtigkeit von über 80 % längere Zeit im Kühlen „K“ oder Entfeuchten „L“ bei geöffneter Tür
oder Fenster, kann Tau aus dem Auslass tropfen.

Die Schutzvorrichtung funktioniert in folgenden Fällen:

1. Wenn Sie das Gerät sofort nach Beendigung der Arbeit neu starten oder den ausgewählten Modus während der Arbeit ändern,
müssen Sie 3 Minuten warten.

2. Wenn der Stecker abgezogen wurde, kehrt das Gerät nach dem Neustart in den ursprünglichen Modus zurück, alle Timer­Einstellungen müssen neu eingestellt werden.

ANMERKUNG: In diesem Gerät ist Kondenswasser-Recycling versteckt. Das kondensierende Wasser wird teilweise zwischen
Kondensator und Wasserplatte zurückgeführt. Wenn der Wasserstand das obere Niveau erreicht, leuchten der Schwimmerschalter
und die Wasserfüllanzeige (E4) auf, um an das Ablassen des Wassers zu erinnern. Bitte unterbrechen Sie die Stromversorgung,
stellen Sie das Gerät an einen geeigneten Ort, entfernen Sie den Ablassstopfen, lassen Sie das Wasser vollständig ab. Bringen Sie
den Stopfen nach dem Ablassen wieder an. Andernfalls kann das Gerät auslaufen und Ihren Raum nass machen.

Wenn das Gerät in einer Position aufgestellt ist, in der das Ablaufwasser eingelassen wird, können Sie das Rohr auch an die
Ablauföffnung anschließen, um das Wasser abzulassen. Abflussrohr wird dem Bausatz hinzugefügt, Innendurchmesser 9 mm,
Außendurchmesser 12 mm, Material: PVC.

Fehlerbehebung

1) Problem: Nicht arbeiten.
Analyse:
a) Möglicherweise ist der Schutzschalter durchgebrannt oder die Sicherung ist durchgebrannt. Bitte warten Sie 3 Minuten und
starten Sie erneut, der Schutzgerät kann die Funktion des Geräts verhindern.
c) Möglicherweise sind die Batterien der Fernbedienung erschöpft.

15

d) Vielleicht ist der Stecker nicht richtig eingesteckt.

2) Problem: funktioniert nur für kurze Zeit
Analyse:
a) Wenn die eingestellte Temperatur nahe der Raumtemperatur liegt, können Sie die eingestellte Temperatur senken.
b) Möglicherweise ist der Luftauslass durch ein Hindernis blockiert. Nimm das Hindernis weg.

3) Problem: Funktioniert, kühlt aber nicht
Analyse:
a) Vielleicht sind Tür oder Fenster offen.
b) Vielleicht befindet sich in unmittelbarer Nähe ein anderes Gerät, das heizt, wie eine Heizung oder eine Lampe usw.
c) Der Luftfilter ist verschmutzt, bitte reinigen Się ihn.
d) Luftauslass oder Lufteinlass ist blockiert.
f) eingestellte Temperatur ist zu hoch.

4) Problem: Wasserleck während des Umzugs.
Analyse:
a) Lassen Sie das Kondensat ab, bevor Się umziehen.
b) Um Wasserlecks zu vermeiden, stellen Sie das Gerät bitte auf eine ebene Fläche.

5) Problem: Nicht arbeiten und Wasser-Voll-Anzeige "E4"
Analyse:
a) Ziehen Sie den Gummistopfen heraus, um das Wasser abzulassen.
b) Wenn es häufig in diesem Zustand ist, wenden Sie sich bitte an einen qualifizierten Kundendienst.
Fehlerbehebung

6) Fehler: Gerät startet nicht.
Analyse:
a) Vielleicht nicht eingesteckt. Stecken Sie es also ein.
b) eventuell Stecker oder Buchse beschädigt. Durch Dienstanbieter ersetzen.
c) Vielleicht ist die Sicherung defekt. Ersetzen Sie die Sicherung durch einen Serviceanbieter (Spezifikation: 3,15A/250VAC).

7) Problem: Gerät stoppt automatisch.
Analyse:
a) Timing abgeschaltet oder Solltemperatur erreicht. Starten Sie es neu oder warten Sie auf die automatische Umschaltung.

8) Störung: keine Kaltluft im COOL "K"-Modus.
Analyse:
a) Die Raumtemperatur ist niedriger als die eingestellte Temperatur. Es ist ein normales Phänomen, das Gerät schaltet automatisch
um, wenn die Raumtemperatur höher als die eingestellte Temperatur ist.
b) Gerät geht in Frostschutz. Das Gerät schaltet nach Ablauf des Frostschutzes automatisch um.

9) Störung: LED zeigt Fehlercode "E2" an
Analyse:
a) Raumtemperatursensor versagt oder beschädigt. Ersetzen Sie den Raumtemperaturfühler durch den Serviceanbieter.

10) Störung: LED zeigt Fehlercode "E3" an
Analyse:
a) der Sensor des Verdampferölrohrs versagt oder ist beschädigt. Ersetzen Sie den Rohrsensor der Verdampferschlange durch
einen Serviceanbieter.

11) Störung: LED zeigt Fehlercode "E4" an
Analyse:
a) Wasser-Voll-Warnung. Lassen Sie das Wasser ab.

REINIGUNG UND INSTANDHALTUNG
Gerätewartung

1. Schalten Sie das Gerät zuerst aus, bevor Sie es von der Stromversorgung trennen.

2. Mit einem weichen und trockenen Tuch abwischen. Verwenden Sie zur Reinigung lauwarmes Wasser unter 40°C, wenn das
Gerät stark verschmutzt ist.

3. Verwenden Sie niemals flüchtige Substanzen wie Benzin oder Polierpulver, um das Gerät zu reinigen.

Wartung der Luftfilter
Die Luftfilter müssen alle 2 Wochen gereinigt werden, wenn das Gerät in einer extrem staubigen Umgebung betrieben wird.
Reinigen Sie wie folgt:

1. Stoppen Sie zuerst das Gerät, drücken Sie beide Luftfilter nach oben (Bild F).

1.a. Um den ersten Luftfilter zu entfernen, ziehen Sie den Filter auf der rechten Seite mit dem in Bild F1 gezeigten Griff heraus.

1.b. Um den zweiten Luftfilter zu entfernen, ziehen Sie die Abdeckung nach außen zu sich, wie in Bild F2 gezeigt. Jetzt werden 4
Riegel leicht gelöst.

2. Reinigen und installieren Sie beide Luftfilter vor dem erneuten Einschalten.

3. Wenn der Schmutz auffällig ist, waschen Sie ihn mit einer Spülmittellösung in lauwarmem Wasser aus. Trocknen Sie es nach der

16

Reinigung an einem schattigen und kühlen Ort und installieren Sie es wieder.
Wartung nach saisonalem Einsatz

1. Wenn das Gerät längere Zeit nicht verwendet wird, ziehen Sie unbedingt den Gummistopfen der oberen Kühler-Ablassöffnung (8)
und den Gummistopfen der unteren Kühler-Ablassöffnung (9) der Ablassöffnung heraus, um das Wasser abzulassen .

2. Lassen Sie das Gerät an einem sonnigen Tag nur einen halben Tag mit Ventilator laufen, um das Gerät innen zu trocknen und
Schimmelbildung zu vermeiden.

3. Stoppen Sie das Gerät und ziehen Sie den Netzstecker heraus, nehmen Sie dann die Batterien der Fernbedienung heraus und
bewahren Sie das Gerät ordnungsgemäß auf.

4. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein.

5. Entfernen Sie die Luftschläuche, lagern Sie sie ordnungsgemäß und decken Sie das Loch fest ab.

TECHNISCHE DATEN:
Kühlleistung (BTU): 9000 BTU / Stunde
Kühlleistung (Watt): 2600W
Energieverbrauch (Kühlung) W: 950 W
Heizleistung (BTU): 7000 BTU / Stunde
Heizleistung (Watt): 2000W
Energieverbrauch (Heizen) W: 750 W
Spannung 220-240V~ 50Hz
Lautstärke: <= 65dB
Luftstrom: 350 m3 / h
Energieklasse: A
Timer: 24 Stunden
Kühlmittelgewicht R290: max. 165 Gramm

Den Pappkarton im Altpapier entsorgen. Polyäthylenbeutel (PE) in dem Behälter für Kunststoff entsorgen. Das abgenutzte Gerät zum
Recycling zu einer offiziellen Sammelstelle bringen, da es gefährliche Substanzen enthält, die die Umwelt gefährden können. Das
Gerät sollte in einer Form abgegeben werden, die eine weitere Nutzung unmöglich macht. Wenn es Batterien enthält, sollten diese

rausgenommen und separat an einer Sammelstelle abgegeben werden. Das Gerät darf nicht in den Hausmüll rausgeworfen werden!!

Vorsicht, Brandgefahr.
NICHT durchstechen oder verbrennen.
Beachten Sie, dass das Kältemittel möglicherweise keinen Geruch enthält.
Die maximale Kältemittelfüllmenge: 165g.

FRANÇAIS

CONDITIONS GENERALES DE SECURITE

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES À LIRE ATTENTIVEMENT ET À

CONSERVER POUR L'AVENIR

1. Avant d'utiliser l'appareil, lisez le mode d'emploi et suivez les instructions qu'il
contient. Le fabricant n'est pas responsable des dommages résultant de l'utilisation
contraire de l'appareil ou de son utilisation incorrecte.

2. L'appareil est réservé à un usage domestique. Ne pas utiliser à d'autres fins que
celles prévues.

3. L'appareil ne doit être branché qu'à une prise secteur avec une tension de 220 240V
~ 50Hz mise à la terre. Pour augmenter la sécurité de fonctionnement, plusieurs
appareils électriques ne doivent pas être connectés à un circuit de courant en même
temps.

4. Soyez extrêmement prudent lorsque vous utilisez l'appareil lorsque des enfants se
trouvent à proximité. Ne laissez pas les enfants jouer avec l'appareil, n'autorisez pas les
enfants ou des personnes inconnus à l'utiliser.

5. AVERTISSEMENT: Cet équipement peut être utilisé par des enfants de plus de 8 ans
et des personnes ayant des capacités physiques, sensorielles ou mentales limitées, ou
des personnes qui n'ont aucune expérience ou connaissance de l'équipement, si cela
est fait sous la supervision d'une personne responsable. pour leur sécurité ou leur ont
été donnés des informations sur l'utilisation en toute sécurité de l'appareil et sont

17

conscients des dangers de son utilisation. Les enfants ne doivent pas jouer avec
l'équipement. Le nettoyage et l’entretien de l’appareil ne doivent pas être effectués par
des enfants, sauf s’ils ont plus de 8 ans et que ces activités sont effectuées sous
surveillance.

6. Débranchez toujours le cordon d'alimentation en tenant la prise avec votre main
après utilisation. NE tirez PAS sur le cordon d’alimentation.

7. N'immergez pas le câble, la fiche et l'appareil dans l'eau ou tout autre liquide.
N'exposez pas l'appareil à des conditions atmosphériques (pluie, soleil, etc.) et ne
l'utilisez pas dans des conditions d'humidité élevée (salles de bains, maisons mobiles
humides).

8. Vérifiez périodiquement l'état du cordon d'alimentation. Si le cordon d'alimentation est
endommagé, il doit être remplacé par un atelier spécialisé afin d'éviter tout danger.

9. N'utilisez pas l'appareil avec un cordon d'alimentation endommagé, s'il est tombé ou
s'il a été endommagé d'une autre manière ou s'il ne fonctionne pas correctement. Ne
réparez pas l'appareil vous-même, vous risqueriez de vous électrocuter. Apportez le
périphérique endommagé à un centre de service approprié pour vérification ou
réparation. Toutes les réparations ne peuvent être effectuées que par des points de
service autorisés. Des réparations effectuées incorrectement peuvent entraîner un
grave danger pour l'utilisateur.

10. Placez l'appareil sur une surface fraîche et stable, loin des appareils de cuisine
chauds tels que: cuisinière électrique, brûleur à gaz, etc.

11. Assurez-vous que rien ne bloque l'entrée et la sortie d'air de l'appareil.

12. Utilisez l’appareil uniquement sur une surface plane afin d’empêcher la
condensation de se répandre

13. Pour assurer une protection supplémentaire, il est conseillé d'installer un dispositif à
courant différentiel résiduel (RCD) dans le circuit électrique avec un courant résiduel
nominal ne dépassant pas 30 mA. Demandez à un électricien pour cela.

14. Nettoyez le filtre à air régulièrement. La fréquence de nettoyage dépend de la
propreté de l'air.

15. Après avoir éteint la machine, attendez au moins 5 minutes avant de la rallumer.

16. N'utilisez pas l'appareil dans des endroits ensoleillés. Lorsque l'appareil surchauffe,
la protection contre la surchauffe allumera l'appareil.

17. Pour assurer un refroidissement efficace, une distance minimale de 60 cm doit être
respectée entre les parois latérales de l'appareil et le mur, le meuble ou les rideaux.

18. En raison des performances limitées de l'appareil, si la différence entre la
température cible et la température ambiante est trop grande, la température cible peut
ne pas être atteinte.

19. Pour réduire les risques d'incendie, de choc électrique ou de blessure lors de
l'utilisation du climatiseur, observez les précautions de base suivantes:
a) Connectez-vous à une prise mise à la terre avec 3 broches.
b) Ne retirez pas la broche de mise à la terre.

18

c) N'utilisez pas l'adaptateur.
d) N'utilisez pas de rallonge.
e) Débranchez le climatiseur avant de procéder à l'entretien.
f) Utilisez deux personnes ou plus pour déplacer et installer le climatiseur.

20. N'utilisez pas d'agents accélérant le processus de dégivrage ou de nettoyage autres
que ceux recommandés par le fabricant.

21. L'appareil doit être rangé dans une pièce dépourvue de sources d'inflammation en
fonctionnement constant, par exemple: feu ouvert, appareils à gaz ou radiateurs
électriques.

AVANT LA PREMIÈRE UTILISATION – (photo E)
Raccordez les connecteurs au conduit d'évacuation d'air comme suit :

1. Prolongez le conduit d'évacuation d'air (10) en tirant les deux extrémités du conduit.

2. Visser le conduit d'évacuation d'air (10) dans le connecteur du conduit d'évacuation d'air (11).

3. Branchez le connecteur du conduit d'évacuation d'air (11) à l'appareil.

REMARQUES:

1. Gardez l'appareil à au moins 1 mètre de la télévision ou des radios pour éviter les interférences électromagnétiques.

2. N'exposez pas l'appareil à la lumière directe du soleil pour éviter la décoloration de la surface.

3.Ne pas incliner l'appareil de plus de 35° ou à l'envers pendant le transport. Si l'appareil a été retourné pendant le transport, posez­le correctement et attendez 2 à 4 heures avant de le démarrer.

4.Placez l'appareil sur une surface plane avec une inclinaison inférieure à 5°.

5.L'unité fonctionne plus efficacement dans certains emplacements de la pièce, sélectionnez le meilleur emplacement :

- A côté d'une fenêtre, d'une porte ou d'une porte-fenêtre.

- Maintenez la distance requise entre la sortie d'air de retour et le mur ou d'autres obstacles d'au moins 60 cm.

- Rallongez le tuyau d'air pour vous assurer que l'autre extrémité du tuyau d'air a un espace libre entre la porte de fenêtre, la porte­fenêtre ou le trou dans le mur.

- La sortie ou l'entrée d'air ne peut pas être bloquée par une grille de protection ou tout obstacle.
Pour prolonger la durée de vie de l'unité, vidangez l'eau condensée des trous de vidange supérieur (8) et inférieur (9) du
refroidisseur avant de ranger l'unité à la fin de la saison.

DESCRIPTION DE L'APPAREIL (photos A et B)

1. Panneau de commande 2. Sortie d'air froid

3. Récepteur de signal 4. Télécommande

5. Poignée de transport 6. Conduit d'échappement

7. Entrée évaporateur 8. Orifice de vidange supérieur

9. Trou de vidange vers le bas 10. Conduit d'évacuation d'air

11. Connecteur du conduit d'évacuation d'air 12. Adaptateur d'évacuation de fenêtre

PANNEAU DE COMMANDE (photo C)
A. Bouton d'alimentation ON/OFF B. Bouton de vitesse du ventilateur
C. Bouton Mode D. Minuterie / Bouton d'augmentation de la température
E. Minuterie / Bouton de baisse de la température F. Indicateur de faible vitesse du ventilateur
G. Indicateur de vitesse élevée du ventilateur I. Bouton de mode veille
J. Indicateur de mode automatique K. Indicateur de mode de refroidissement
L. Indicateur du mode Déshumidification / SEC M. Indicateur du mode Ventilation
N. Touche Minuterie O. Touche Oscillation
R. Indicateur de mode de chauffage S. Indicateur de vitesse moyenne du ventilateur
T. Indicateur de connexion Wi-Fi

TÉLÉCOMMANDE – image D
La télécommande transmet des signaux au système.
Bouton "A" - si vous appuyez sur ce bouton, l'appareil démarrera lorsqu'il sera sous tension ou s'arrêtera lorsqu'il sera en
fonctionnement.
Bouton « B » - appuyez dessus dans l'ordre pour sélectionner la vitesse de ventilateur souhaitée : faible, moyenne ou élevée.
Bouton "C" - appuyez dessus pour sélectionner le mode de fonctionnement : "J", "K", "L", "M" ou "R".

19

Bouton "D" / "E" - appuyez pour régler la température ambiante et la minuterie.
Bouton "I" - appuyez pour régler ou annuler le mode veille.
Bouton "N" - appuyez pour régler l'heure d'arrêt et d'activation automatiques.
Bouton "O" - appuyez pour régler ou annuler le mode d'oscillation des volets.

FONCTIONNEMENT DU PANNEAU DE COMMANDE

MODES : AUTOMATIQUE / REFROIDISSEMENT / SEC / VENTILATION / CHALEUR

1. Allumez l'appareil.
a) Connectez l'appareil, puis l'appareil émet un bip.
b) Appuyez sur le bouton "A", puis l'appareil s'allumera.
c) La diode LED affiche la température ambiante et commence à fonctionner en mode automatique.

2.Choisissez le mode de fonctionnement
Appuyez sur la touche "C" pour sélectionner le mode de fonctionnement souhaité par séquence :
Mode automatique "J" -> Mode refroidissement "K" -> Mode séchage "L" -> Mode ventilation "M" -> Mode chauffage "R”

3. Ajuster la température
La température peut être réglée dans une plage de 15° à 31°C. Appuyez sur le bouton « D » ou « E » pour augmenter ou diminuer
la température de 1°C en appuyant une fois. Le panneau LED de l'appareil affiche la température cible pendant 5 secondes, puis
affiche la température ambiante.

4. Ajustez la vitesse du ventilateur
Appuyez sur le bouton « B » pour sélectionner une vitesse de ventilateur souhaitée montre par séquence :
Petite vitesse "F" -> Moyenne vitesse "S" -> Grande vitesse "G”

5. Puissance
Lorsque vous appuyez à nouveau sur le bouton "A", l'appareil sonnera "di" et cessera de fonctionner.

6. Appuyez sur le bouton "I" pour entrer en mode veille de l'appareil.

7. Appuyez sur le bouton « N » pour définir un arrêt programmé.

8. Appuyez sur le bouton "O" pour régler l'oscillation de l'air de haut en bas.

PRINCIPE DE FONCTIONNEMENT DE CHAQUE MODE :
Mode AUTO "J":
Une fois le fonctionnement "J" sélectionné, le capteur de température intérieure fonctionne automatiquement et sélectionne l'un des
modes de fonctionnement ci-dessous :

- Lorsque la température ambiante 24 , l'appareil sélectionne automatiquement le mode refroidissement "K".
ou

- Lorsque la température ambiante = 23 , l'unité sélectionnera automatiquement le mode ventilateur "M.".
ou

- Lorsque la température ambiante 22 , l'appareil sélectionnera automatiquement le mode de chauffage "R".

Mode de déshumidification « L » :

1. Le ventilateur centrifuge supérieur fonctionnera à basse vitesse et la vitesse ne peut pas être ajustée.

2. Le compresseur s'arrêtera après 8 minutes de fonctionnement, puis fonctionnera à nouveau après 6 minutes.

3. L'appareil adopte un mode de déshumidification à température constante et le réglage de la température n'est pas efficace.
ATTENTION:
Lors de l'utilisation de l'appareil dans des conditions d'humidité variable, l'orifice de vidange du refroidisseur de descente (9) doit être
constamment ouvert et assurer un drainage constant de l'eau. Pour une vidange confortable de l'eau, utilisez un tuyau en plastique
inclus.

Mode REFROIDISSEMENT « K » :

1. Lorsque la température ambiante est supérieure à la température réglée sur le panneau de commande, le compresseur
commence à fonctionner.

2. Lorsque la température ambiante est inférieure à la température réglée sur le panneau de commande, le compresseur s'arrête et
le ventilateur supérieur fonctionne à la vitesse réglée d'origine.

Mode ventilateur "M.":

1. Le ventilateur centrifuge supérieur fonctionne à la vitesse définie et le compresseur ne fonctionne pas.

2. Le réglage de la température n'est pas efficace.

Mode de chauffage « R » :

1.Lorsque la température ambiante est supérieure à la température réglée, l'appareil arrête automatiquement la fonction de
chauffage.

2.Lorsque la température ambiante est inférieure à la température définie, l'appareil démarre automatiquement la fonction de

20

chauffage.

Fonctionnement de la minuterie "N":

1. Appuyez sur le bouton « N » pour régler l'heure d'arrêt automatique pendant que l'appareil est en marche.

2. Appuyez sur le bouton « N » pour régler l'heure de mise en marche automatique pendant que l'appareil est prêt.

3. Le temps peut être ajusté dans une plage de 1 heure à 24 heures en appuyant sur le bouton "D" pour augmenter ou "E" pour
diminuer la période de fonctionnement de l'appareil.

Fonctionnement en mode veille "I”

1. Le mode veille fonctionne lorsque l'unité est en mode refroidissement "K" et en mode chauffage "R".

2. Appuyez sur le bouton "I" en mode froid "K", puis l'appareil fonctionnera en mode veille et le ventilateur centrifuge supérieur
passera automatiquement à basse vitesse. La température réglée augmentera de 1 au bout d'une heure et de 2 au bout de deux
heures. Après six heures, l'unité s'arrêtera de fonctionner.

3. Appuyez sur le bouton "I" en mode de chauffage "R", puis l'appareil fonctionnera en mode veille et le ventilateur centrifuge vers le
haut passera automatiquement à basse vitesse. La température réglée diminuera de 1 au bout d'une heure et de 2 au bout de deux
heures. Après six heures, l'unité s'arrêtera de fonctionner.

Fonctionnement en mode Swing "O":
Lorsque l'appareil est allumé, appuyez sur le bouton "O", la persienne verticale s'allumera ou s'éteindra. Lorsque le mode swing est
activé, le volet peut basculer vers le haut et vers le bas à moins de 60 degrés. Appuyez à nouveau sur le bouton "O", le volet
s'arrêtera de se balancer.

Fonction WI-FI - Connexion
Veuillez noter que l'apparence des captures d'écran présentées à la page 4 peut être modifiée par "Tuya Smart" en raison du
développement technologique de la date de production du produit à la date d'achat de cet appareil, cependant, le principe général
de connexion est décrit ci-dessous :

1. Téléchargez l'application "Tuya Smart" sur votre téléphone intelligent.

2. Ensuite, « ajouter un appareil ». Regardez l'écran d'impression I.

3. Appuyez sur l'icône du dossier « Gros appareils électroménagers ».

4. Appuyez sur l'icône du dossier « Climatiseurs portables (WI-FI) ». Regardez l'écran d'impression II.

5. Choisissez « 2,4G Hz Wi-Fi » (le champ du mot de passe est vide, écrivez votre mot de passe) appuyez sur « Suivant ».
Regardez l'écran d'impression III.

6. À l'écran : « Réinitialiser l'appareil d'abord » appuyez sur « Confirmer que le voyant clignote rapidement » et appuyez sur
« SUIVANT ». Regardez l'écran d'impression IV.
Attention : Si l'indicateur Wi-Fi "T" de votre appareil ne clignote pas rapidement, placez l'appareil en position verticale et maintenez
enfoncés SIMULTANÉMENT les deux boutons le bouton de la minuterie „N” et le bouton d'augmentation de la température "D"
ensemble pendant quelques secondes, puis le Le voyant WI-FI clignotera.

7. Vous voyez maintenant l'écran "Ajouter un appareil" et la progression du processus d'ajout de l'appareil. Cela ne prend que
quelques secondes.

8. Lorsque vous voyez "Ajouté avec succès", appuyez sur "Terminé". Regardez l'écran d'impression V.

9. L'écran « Welcome Home » s'affiche, puis vous devez appuyer sur l'icône éteindre « OFF » pour passer à « ON » pour démarrer
le fonctionnement de la même manière que celle décrite pour le fonctionnement via la télécommande (4).

10. Lorsqu'un compte TUYA utilise cet appareil, un autre compte TUYA ne peut pas se connecter directement au même appareil. Le
premier compte connecté doit partager l'appareil avec le deuxième compte TUYA.

Avis: La carte de commande principale a une fonction de mémoire, lorsque l'appareil est prêt à fonctionner mais en état d'arrêt, la
carte de commande principale peut mémoriser l'initialisation du mode de fonctionnement. Lorsque vous allumez l'appareil, il
fonctionnera comme la même mise en œuvre du mode de fonctionnement que la dernière fois, pas besoin de réinitialiser à nouveau
le mode de fonctionnement. (Cette condition n'est pas disponible lorsque l'appareil est en mode AUTO "J".)

TÉLÉCOMMANDE

1. Faites glisser le couvercle arrière pour ouvrir et retirez le film isolant sur les batteries.

2. Insérez les piles dans la fente, elles doivent correspondre aux signes "+" et "-" sur la télécommande.

3. Si vous n'utilisez pas l'appareil pendant une longue période, retirez les piles.

4. Pour éviter la pollution de l'environnement, retirez les piles usagées et jetez-les de manière sûre et appropriée.
Pour faire fonctionner l'appareil, dirigez la télécommande vers le récepteur de signal. La télécommande fera fonctionner l'appareil à
une distance de 5 mètres en pointant vers le récepteur de signal de l'appareil.

DISPOSITIFS DE PROTECTION
Le dispositif de protection peut se déclencher et arrêter l'appareil dans les cas ci-dessous :

1. en mode refroidissement : la température de l'air intérieur est supérieure à 43 °C (109 °F)

21

2. en mode refroidissement : la température ambiante est inférieure à 15 °C (59 °F)

3. en mode déshumidification : la température ambiante est inférieure à 15°C (59°F).
Si l'appareil fonctionne en mode refroidissement « K » ou déshumidification « L » avec la porte ou la fenêtre ouverte pendant une
longue période alors que l'humidité relative est supérieure à 80 %, de la rosée peut s'écouler de la sortie.

Le dispositif de protection fonctionnera dans les cas suivants :

1. Redémarrez l'appareil immédiatement après avoir arrêté le travail ou changé le mode sélectionné pendant le travail, vous devez
attendre 3 minutes.

2. Si la prise a été retirée, après le redémarrage, l'appareil reviendra au mode d'origine, tous les réglages de la minuterie doivent être
à nouveau réglés.

REMARQUE : il y a du recyclage d'eau de condensation caché dans cette unité. L'eau de condensation est en partie recyclée entre
le condenseur et la plaque à eau. Lorsque le niveau d'eau atteint le niveau supérieur, l'interrupteur à flotteur et l'indicateur de niveau
d'eau plein (E4) s'allument pour rappeler la vidange de l'eau. Veuillez couper l'alimentation électrique, déplacer l'appareil dans un
endroit approprié, retirer le bouchon de vidange, vidanger complètement l'eau. Après la vidange, réinstallez le bouchon, sinon
l'appareil risque de fuir et de mouiller votre pièce.

Si l'appareil est placé dans une position permettant l'évacuation de l'eau, vous pouvez également raccorder le tuyau au trou
d'évacuation pour évacuer l'eau. Un tuyau de vidange est ajouté au kit, diamètre intérieur 9 mm, diamètre extérieur 12 mm, matériau
: PVC.

Dépannage

1) Problème : Ne fonctionne pas.
Une analyse:
a) peut-être que le déclenchement du protecteur ou le fusible est grillé, veuillez attendre 3 minutes et recommencer, le dispositif de
protection peut empêcher l'appareil de fonctionner.
c) peut-être que les piles de la télécommande sont épuisées.
d) peut-être que la prise n'est pas correctement branchée.

2) Problème : ne fonctionne que pendant une courte période
Une analyse:
a) si la température de consigne est proche de la température ambiante, vous pouvez abaisser la température de consigne.
b) peut-être que la sortie d'air est bloquée par un obstacle. Enlevez l'obstacle.

3) Problème : Fonctionne mais ne refroidit pas
Une analyse:
a) peut-être que la porte ou la fenêtre sont ouvertes.
b) peut-être qu'à une courte distance il y a un autre appareil chauffant comme un radiateur ou une lampe, etc.
c) le filtre à air est sale, veuillez le nettoyer.
d) la sortie ou l'entrée d'air est bloquée.
f) la température réglée est trop élevée.

4) Problème : Fuite d'eau pendant le déplacement.
Une analyse:
a) vidanger les condensats avant déplacement.
b) pour éviter les fuites d'eau, veuillez placer l'appareil sur un sol plat.

5) Problème : Ne fonctionne pas et indicateur de niveau d'eau plein "E4"
Une analyse:
a) retirer le bouchon en caoutchouc pour vidanger l'eau.
b) s'il est souvent dans cet état, veuillez contacter un service technique qualifié.
Dépannage

6) Problème : L'appareil ne démarre pas.
Une analyse:
a) peut-être pas branché. Alors, branchez-le.
b) peut-être des dommages à la prise ou à la prise. Remplacez par le fournisseur de services.
c) peut-être fusible cassé. Remplacez le fusible par le prestataire de services (spécification : 3,15A/250VAC).

7) Problème : L'appareil s'arrête automatiquement.
Une analyse:
a) temporisation d'arrêt ou température de consigne atteinte. Redémarrez-le ou attendez la commutation automatique.

8) Problème : pas d'air froid en mode COOL "K".
Une analyse:
a) la température ambiante est inférieure à la température réglée. C'est un phénomène normal, la machine bascule automatiquement
lorsque la température ambiante est supérieure à la température définie.
b) L'appareil entre en protection antigel. L'appareil s'allumera automatiquement une fois la protection antigel terminée.

22

9) Problème : la LED affiche le code d'échec « E2 »
Une analyse:
a) le capteur de température ambiante tombe en panne ou est endommagé. Remplacez la sonde de température ambiante par le
prestataire de services.

10) Problème : la LED affiche le code d'échec « E3 »
Une analyse:
a) le capteur du tuyau d'huile de l'évaporateur tombe en panne ou est endommagé. Remplacez le capteur du tuyau du serpentin de
l'évaporateur par le fournisseur de services.

11) Problème : la LED affiche le code d'échec « E4 »
Une analyse:
a) avertissement de remplissage d'eau. Égoutter l'eau.

NETTOYAGE ET ENTRETIEN
Maintenance de l'appareil

1. Éteignez d'abord l'appareil avant de le débrancher de l'alimentation électrique.

2. Essuyez avec un chiffon doux et sec. Utilisez de l'eau tiède en dessous de 40°C pour nettoyer si l'appareil est très sale.

3. N'utilisez jamais de substances volatiles telles que de l'essence ou de la poudre à polir pour nettoyer l'appareil.

Entretien des filtres à air
Il est nécessaire de nettoyer les filtres à air toutes les 2 semaines si l'appareil fonctionne dans un environnement extrêmement
poussiéreux. Nettoyer comme suit :

1. Arrêtez d'abord l'appareil, soulevez les deux filtres à air (Photo F).

1.a. Pour retirer le premier filtre à air, tirez par le côté droit le filtre à l'aide de la poignée illustrée à l'image F1.

1.b. Pour retirer le deuxième filtre à air, tirez le couvercle vers l'extérieur vers vous à la place indiquée sur l'image F2. Maintenant, 4
loquets seront libérés facilement.

2. Nettoyez et réinstallez les deux filtres à air avant de rallumer.

3. Si la saleté est visible, lavez-la avec une solution de détergent dans de l'eau tiède. Après le nettoyage, séchez-le dans un endroit
ombragé et frais, puis réinstallez-le.

Entretien après utilisation saisonnière

1. Si l'appareil n'est pas utilisé pendant plus longtemps, assurez-vous de retirer le bouchon en caoutchouc du trou de vidange
supérieur du refroidisseur (8) et le bouchon en caoutchouc du trou de vidange du refroidisseur (9) de l'orifice de vidange, afin de
vidanger l'eau .

2. Laissez l'appareil fonctionner avec le ventilateur uniquement pendant une demi-journée pendant une journée ensoleillée pour
sécher l'intérieur de l'appareil et éviter qu'il moisisse.

3. Arrêtez l'appareil et débranchez la fiche du cordon d'alimentation, puis retirez les piles de la télécommande et rangez l'appareil
correctement.

4. Nettoyez le filtre à air et réinstallez-le.

5. Retirez les tuyaux d'air et rangez-les correctement, et couvrez le trou hermétiquement.

DONNÉES TECHNIQUES:
Capacité de refroidissement (BTU): 9000 BTU / heure
Capacité de refroidissement (watts): 2600W
Consommation d'énergie (refroidissement) W : 950 W
Capacité de chauffage (BTU) : 7000 BTU/heure
Capacité de chauffage (watts): 2000W
Consommation d'énergie (chauffage) W : 750 W
Tension 220-240V~ 50Hz
Volume : <= 65 dB
Débit d'air : 350 m3/h
Classe énergétique : A
Minuterie : 24 heures
Poids du liquide de refroidissement R290 : max. 165 grammes

Respect de l'environnement. Nous vous prions de bien vouloir trier les emballages en carton ainsi que les sachets plastiques (en
polyéthylène). L'appareil usagé ne doit pas être jeté à la poubelle mais remis au point de collecte prévu à cet effet car il contient des
éléments pouvant être nocifs pour l'environnement. L'appareil électrique doit être remis de manière à limiter au maximum une éventuelle
utilisation ultérieure. Si l'appareil contient des piles, il faut les retirer et les remettre à un autre point de collecte.
Ne pas jeter l'appareil dans une poubelle de déchets ménagers !!!

Attention, risque d'incendie.
NE PAS percer ou brûler.
Sachez que le réfrigérant peut ne pas contenir d'odeur.
La quantité maximale de charge de réfrigérant: 165g.

23

ESPAÑOL

CONDICIONES GENERALES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA CUIDADOSAMENTE Y

AHORRE POR FUTURO

1. Antes de usar el dispositivo, lea el manual de operación y siga las instrucciones
contenidas en él. El fabricante no se hace responsable de los daños causados por el
uso del dispositivo contrario a su propósito previsto u operación incorrecta.

2. El dispositivo es solo para uso doméstico. No lo use para otros fines que no sean
para los fines previstos.

3. El dispositivo solo debe conectarse a un tomacorriente de CA con una conexión a
tierra de 220 240V ~ 50Hz. Para aumentar la seguridad operativa, no se deben
conectar varios dispositivos eléctricos a un circuito de corriente al mismo tiempo.

4. Tenga mucho cuidado al usar el dispositivo cuando haya niños cerca. No permita que
los niños jueguen con el dispositivo, no permita que lo usen niños o personas que no
estén familiarizadas con el dispositivo.

5. ADVERTENCIA: Este equipo puede ser utilizado por niños mayores de 8 años y
personas con capacidad física, sensorial o mental limitada, o personas que no tienen
experiencia o conocimiento del equipo, si esto se hace bajo la supervisión de una
persona responsable. por su seguridad o se les ha otorgado información sobre el uso
seguro del dispositivo y son conscientes de los peligros de su uso. Los niños no deben
jugar con el equipo. La limpieza y el mantenimiento del dispositivo no deben ser
realizados por niños, a menos que tengan más de 8 años y estas actividades se
realicen bajo supervisión.

6. Siempre desconecte el enchufe de alimentación sosteniendo el enchufe con la mano
después de usarlo. NO tire del cable de alimentación.

7. No sumerja el cable, el enchufe y todo el dispositivo en agua o cualquier otro líquido.
No exponga el dispositivo a condiciones atmosféricas (lluvia, sol, etc.) ni lo use en
condiciones de alta humedad (baños, casas móviles húmedas).

8. Compruebe periódicamente el estado del cable de alimentación. Si el cable de
alimentación está dañado, debe ser reemplazado por un taller de reparación
especializado para evitar peligros.

9. No utilice el aparato con un cable de alimentación dañado o si se ha caído o dañado
de alguna otra manera o si no funciona correctamente. No repare el dispositivo usted
mismo, ya que existe el riesgo de descarga eléctrica. Lleve el dispositivo dañado a un
centro de servicio apropiado para su revisión o reparación. Todas las reparaciones solo
pueden llevarse a cabo en puntos de servicio autorizados. Las reparaciones realizadas
incorrectamente pueden causar serios peligros para el usuario.

10. Coloque el dispositivo sobre una superficie fresca y estable, lejos de
electrodomésticos de cocina calientes como: estufa eléctrica, quemador de gas, etc.

11. Asegúrese de que nada bloquee la entrada y salida de aire del dispositivo

24

12. Use el dispositivo solo en una superficie nivelada para evitar que se derrame la
condensación

13. Para proporcionar protección adicional, es aconsejable instalar un dispositivo de
corriente residual (RCD) en el circuito eléctrico con una corriente residual nominal que
no exceda los 30 mA. Pregúntele a un electricista por esto.

14. Limpie el filtro de aire regularmente. La frecuencia de la limpieza depende de la
limpieza del aire.

15. Después de apagar la máquina, espere al menos 5 minutos antes de volver a
encenderla.

16. No utilice el dispositivo en lugares soleados. Cuando el dispositivo se sobrecalienta,
la protección contra sobrecalentamiento encenderá el dispositivo.

17. Para garantizar un enfriamiento efectivo, se debe mantener una distancia de al
menos 60 cm entre las paredes laterales del dispositivo y la pared, los muebles o las
cortinas.

18. Debido al rendimiento limitado del dispositivo, si la diferencia entre la temperatura
objetivo y la temperatura ambiente es demasiado grande, es posible que no se alcance
la temperatura objetivo.

19. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aire
acondicionado, observe las siguientes precauciones básicas:
a) Conecte a una toma de corriente con conexión a tierra con 3 pines.
b) No quite la punta de conexión a tierra.
c) No use el adaptador.
d) No use un cable de extensión.
e) Desconecte el aire acondicionado antes de dar servicio.
f) Use dos o más personas para mover e instalar el aire acondicionado.

20. No utilice agentes que aceleren el proceso de descongelación o limpieza que no
sean los recomendados por el fabricante.

21. El dispositivo debe almacenarse en una habitación sin operar constantemente
fuentes de ignición, por ejemplo: fuego abierto, aparatos de gas o calentadores
eléctricos.

ANTES DEL PRIMER USO - (imagen E)
Conecte los conectores al conducto de escape de aire de la siguiente manera:

1. Extienda el conducto de escape de aire (10) extrayendo los dos extremos del conducto.

2. Atornille el conducto de escape de aire (10) en el conector del conducto de escape de aire (11).

3. Conecte el conector del conducto de escape de aire (11) al. dispositivo.

OBSERVACIONES:

1. Mantenga la unidad al menos a 1 metro de distancia de televisores o radios para evitar interferencias electromagnéticas.

2. No exponga la unidad a la luz solar directa para evitar la decoloración del color de la superficie.

3. No incline la unidad más de 35 ° o boca abajo durante el transporte. Si el dispositivo se ha volteado durante el transporte,
colóquelo correctamente y espere de 2 a 4 horas antes de encenderlo.

4. Coloque la unidad sobre una superficie plana con una inclinación de menos de 5 °.

5.La unidad funciona de manera más eficiente en determinadas ubicaciones de habitaciones, seleccione la mejor ubicación:

- Junto a una ventana, una puerta o una ventana francesa.

- Mantenga la distancia requerida desde la salida de aire de retorno a la pared u otros obstáculos al menos 60 cm.

25

- Extienda la manguera de aire para asegurarse de que el otro extremo de la manguera de aire tenga espacio entre la puerta de la
ventana, la ventana francesa o el orificio de la pared.

- La salida o entrada de aire no puede ser bloqueada por rejilla protectora ni ningún obstáculo.
Para prolongar la vida útil de la unidad, drene el agua condensada de los orificios de drenaje del enfriador superior (8) e inferior (9)
antes de guardar la unidad al final de la temporada.

DESCRIPCIÓN DEL DISPOSITIVO (imágenes A y B)

1. Panel de control 2. Salida de aire frío

3. Receptor de señal 4. Mando a distancia

5. Asa de transporte 6. Conducto de escape

7. Entrada del evaporador 8. Orificio de drenaje superior

9. Orificio de drenaje inferior 10. Conducto de escape de aire

11. Conector del conducto de escape de aire 12. Adaptador de escape de ventana

PANEL DE CONTROL (imagen C)
A. Botón de encendido ON / OFF B. Botón de velocidad del ventilador
C.Botón de modo D. Temporizador / Botón de aumento de temperatura
E. Botón de temporizador / temperatura baja F.Indicador de baja velocidad del ventilador
G. Indicador de alta velocidad del ventilador I. Botón de modo de suspensión
J. Indicador de modo automático K. Indicador de modo frío
L.Indicador de modo de deshumidificación / secado M. Indicador de modo de ventilador
N. Botón del temporizador O. Botón de oscilación
R. Indicador de modo de calefacción S. Indicador de velocidad media del ventilador
T. Indicador de conexión Wi-Fi

MANDO A DISTANCIA - imagen D
El control remoto transmite señales al. sistema.
Botón "A": si presiona este botón, el aparato se encenderá cuando esté energizado o se detendrá cuando esté en funcionamiento.
Botón "B": presiónelo en secuencia para seleccionar la velocidad del ventilador deseada: baja, media o alta.
Botón "C": presiónelo para seleccionar el modo de funcionamiento: "J", "K", "L", "M" o "R".
Botón "D" / "E": presiónelo para ajustar la temperatura ambiente y el temporizador.
Botón "I": presiónelo para configurar o cancelar el modo de suspensión.
Botón "N": presiónelo para configurar el tiempo de apagado automático y encendido automático.
Botón "O": presiónelo para configurar o cancelar el modo de oscilación de las rejillas.

FUNCIONAMIENTO DEL PANEL DE CONTROL

MODOS: AUTOMÁTICO / FRÍO / SECO / VENTILADOR / CALOR

1. Encienda el dispositivo.
a) Conecte el dispositivo y luego el dispositivo emite un pitido una vez.
b) Presione el botón "A", luego el dispositivo se encenderá.
c) El diodo LED muestra la temperatura ambiente y comienza a funcionar en modo automático.

2.Elegir el modo de funcionamiento
Presione el botón "C" para seleccionar el modo de operación deseado por secuencia:
Modo automático "J" -> Modo de enfriamiento "K" -> Modo de secado "L" -> Modo de ventilador "M" -> Modo de calor "R”

3. Ajustar la temperatura
La temperatura se puede ajustar dentro de un rango de 15 ° -31 ° C. Presione el botón “D” o “E” para aumentar o disminuir la
temperatura en 1 ° C presionando una vez. El panel LED del dispositivo muestra la temperatura objetivo durante 5 segundos y
luego muestra la temperatura ambiente.

4. Ajustar la velocidad del ventilador
Presione el botón "B" para seleccionar la velocidad deseada del ventilador que se muestra por secuencia:
Velocidad baja "F" -> Velocidad media "S" -> Velocidad alta "G”

5. Poder
Cuando presiona el botón "A" nuevamente, el dispositivo sonará "di" y dejará de funcionar.

6. Presione el botón "I" para ingresar al modo de suspensión del dispositivo.

7. Presione el botón "N" para configurar un apagado programado.

8. Presione el botón "O" para configurar la oscilación del aire de arriba hacia abajo.

CADA MODO DE FUNCIONAMIENTO PRINCIPIO:
Modo AUTO "J":
Una vez que se selecciona la operación "J", el sensor de temperatura interior opera automáticamente y selecciona uno de los

26

siguientes modos de operación:

- Cuando la temperatura ambiente ≥24 ℃, la unidad seleccionará automáticamente el modo "K" del modo frío.
o

- Cuando la temperatura de la habitación = 23 ℃, la unidad seleccionará automáticamente el modo de ventilador "M.".
o

- Cuando la temperatura ambiente ≤ 22 ℃, la unidad seleccionará automáticamente el modo de calefacción "R".

Deshumidificar el modo "L":

1. El ventilador centrífugo superior funcionará a baja velocidad y no se puede ajustar la velocidad.

2. El compresor se detendrá después de funcionar durante 8 minutos, luego funcionará nuevamente después de 6 minutos.

3. El dispositivo adopta el modo de deshumidificación de temperatura constante y el ajuste de temperatura no es efectivo.
ADVERTENCIA:
Al operar el dispositivo en condiciones de humedad variable, el orificio de drenaje del enfriador de agua (9) debe estar
constantemente abierto y garantizar un drenaje de agua constante. Para drenar el agua cómodamente, utilice tubería de plástico
incluida.

Modo COOL "K":

1. Cuando la temperatura ambiente es más alta que la temperatura establecida en el panel de control, el compresor comienza a
funcionar.

2. Cuando la temperatura ambiente es más baja que la temperatura establecida en el panel de control, el compresor se detiene y el
ventilador superior funciona a la velocidad establecida originalmente.

Modo de ventilador "M.":

1. El ventilador centrífugo superior funciona a la velocidad establecida y el compresor no funciona.

2. El ajuste de temperatura no es efectivo.

Modo de calefacción "R":

1.Cuando la temperatura de la habitación es más alta que la temperatura establecida, el dispositivo dejará de calentar
automáticamente.

2.Cuando la temperatura de la habitación sea más baja que la temperatura establecida, el dispositivo comenzará a calentar
automáticamente.

Operación del temporizador "N":

1. Presione el botón “N” para configurar el tiempo de apagado automático mientras la unidad está funcionando.

2. Presione el botón “N” para configurar el tiempo de encendido automático mientras la unidad está lista.

3. El tiempo se puede ajustar dentro de un rango de 1 hora a 24 horas presionando el botón "D" para aumentar o "E" para disminuir
el período de funcionamiento del dispositivo.

Funcionamiento en modo de reposo "I”

1. El modo de reposo funciona cuando la unidad está en modo "K" de refrigeración y en modo "R" de calefacción.

2. Presione el botón "I" en el modo de enfriamiento "K", luego la unidad funcionará en el modo de suspensión y el ventilador
centrífugo superior cambiará a velocidad baja automáticamente. La temperatura establecida aumentará 1 ℃ después de una hora
y aumentará 2 ℃ después de dos horas. Después de seis horas, la unidad dejará de funcionar.

3. Presione el botón "I" en el modo de calefacción "R", luego el dispositivo funcionará en modo de suspensión y el ventilador
centrífugo ascendente cambiará a velocidad baja automáticamente. La temperatura establecida disminuirá 1 ℃ después de una
hora y disminuirá 2 ℃ después de dos horas. Después de seis horas, la unidad dejará de funcionar.

Funcionamiento en modo de oscilación "O":
Cuando el dispositivo esté encendido, presione el botón "O", la rejilla vertical se encenderá o apagará. Cuando el modo de
oscilación está activado, la rejilla puede oscilar hacia arriba y hacia abajo dentro de los 60 grados. Presione el botón "O"
nuevamente, la rejilla dejará de oscilar.

Función WI-FI - Conexión
Tenga en cuenta que la apariencia de las capturas de pantalla que se muestran en la página 4 puede ser modificada por "Tuya
Smart" como resultado del desarrollo tecnológico desde la fecha de producción del producto hasta la fecha de compra de este
dispositivo, sin embargo, el principio general de conexión se describe a continuación:

1. Descargue la aplicación “Tuya Smart” en su teléfono inteligente.

2. Luego, "agregar dispositivo". Mira la pantalla de impresión I.

3. Pulse el icono de la carpeta "Grandes electrodomésticos".

4. Presione el icono de la carpeta “Aires acondicionados portátiles (WI-FI)”. Mira la pantalla de impresión II.

27

5. Elija “2,4G Hz Wi-Fi” (el campo de la contraseña está en blanco, escriba su contraseña) presione “Siguiente”. Mire la pantalla de
impresión III.

6. En la pantalla: “Reinicie el dispositivo al principio” presione “Confirme que el indicador parpadea rápidamente” y presione
“SIGUIENTE”. Mire la pantalla de impresión IV.
Advertencia: Si el indicador Wi-Fi "T" de su dispositivo no parpadea rápidamente, coloque el dispositivo en posición vertical y
mantenga presionados los dos botones SIMULTÁNEAMENTE el botón del temporizador „N” y el botón de aumento de temperatura
"D" juntos durante unos segundos, luego el La luz de WI-FI parpadeará.

7. Ahora verá la pantalla "Agregar dispositivo" y el progreso del proceso de agregar dispositivo. Solo toma unos segundos.

8. Cuando vea "Agregado exitosamente" presione "Listo". Mire la pantalla de impresión V.

9. Verá la pantalla "Bienvenido a casa", luego debe presionar el icono de apagado "OFF" para cambiar al interruptor de "ON" para
iniciar la operación de la misma manera que se describe para la operación a través del control remoto (4).

10. Cuando 1 cuenta TUYA está operando este dispositivo, otra cuenta TUYA no puede conectarse directamente al mismo
dispositivo. La primera cuenta conectada debe compartir el dispositivo con la segunda cuenta TUYA.

Aviso: El tablero de control principal tiene función de memoria, cuando el dispositivo está listo para funcionar pero en estado de
parada, el tablero de control principal puede memorizar la inicialización del modo de trabajo. Cuando encienda la unidad, funcionará
con la misma promulgación del modo de trabajo que la última vez, no es necesario restablecer el modo de trabajo nuevamente.
(Esta condición no está disponible cuando la unidad se encuentra en el modo AUTO "J").

CONTROL REMOTO

1. Deslice la tapa trasera para abrir y quitar la película aislante de las baterías.

2. Coloque las pilas dentro de la ranura, deben corresponder a los signos "+" y "-" del mando a distancia.

3. Si durante mucho tiempo no usa el dispositivo, saque las baterías.

4. Para evitar la contaminación ambiental, saque las baterías usadas y deséchelas de manera segura y apropiada.
Para operar el dispositivo, apunte el control remoto al receptor de señal. El control remoto operará el dispositivo a una distancia de 5
metros cuando apunte al receptor de señal del dispositivo.

DISPOSITIVOS DE PROTECCIÓN
El dispositivo de protección puede dispararse y detener el aparato en los casos que se enumeran a continuación:

1. en modo de enfriamiento: la temperatura del aire interior es superior a 43 ° C (109 ° F)

2. en modo refrigeración: la temperatura ambiente es inferior a 15 ° C (59 ° F)

3. en el modo de deshumidificación: la temperatura ambiente es inferior a 15 ° C (59 ° F).
Si el dispositivo funciona en modo de enfriamiento “K” o deshumidifica “L” con la puerta o ventana abierta durante mucho tiempo
cuando la humedad relativa es superior Al. 80%, el rocío puede gotear desde la salida.

El dispositivo de protección funcionará en los siguientes casos:

1. Reiniciando el dispositivo inmediatamente después de detener el trabajo o cambiar el modo seleccionado mientras trabaja, debe
esperar 3 minutos.

2. Si se quitó el enchufe, después de reiniciar el dispositivo volverá al modo original, todos los ajustes del temporizador deben
configurarse nuevamente.

OBSERVACIÓN: hay un reciclaje de agua de condensación escondido dentro de esta unidad. El agua de condensación se recicla
parcialmente entre el condensador y la placa de agua. Cuando el nivel del agua sube al nivel superior, el interruptor de flotador y el
indicador de agua llena (E4) se encienden para recordar el drenaje del agua. Corte la fuente de alimentación, mueva el aparato a un
lugar adecuado, retire el tapón de drenaje y drene el agua por completo. Después del drenaje, vuelva a instalar el tapón, o el
electrodoméstico podría tener fugas y mojar su habitación.

Si el aparato se coloca en una posición que permita el drenaje de agua, también puede conectar la tubería al orificio de drenaje para
drenar el agua. El tubo de drenaje se agrega al kit, diámetro interior 9 mm, diámetro exterior 12 mm, material: PVC.

Solución de problemas

1) Problema: no funciona.
Análisis:
a) tal vez el protector se haya disparado o el fusible esté quemado, espere 3 minutos y comience de nuevo, el dispositivo protector
puede estar impidiendo que el dispositivo funcione.
c) tal vez las pilas del mando a distancia estén agotadas.
d) tal vez el enchufe no esté enchufado correctamente.

2) Problema: funciona solo por un corto tiempo
Análisis:
a) si la temperatura establecida está cerca de la temperatura ambiente, puede reducirla.
b) tal vez la salida de aire esté bloqueada por un obstáculo. Elimina el obstáculo.

28

3) Problema: funciona pero no enfría
Análisis:
a) tal vez la puerta o la ventana estén abiertas.
b) tal vez en una distancia cercana hay otro aparato que funciona con calor, como un calentador o una lámpara, etc.
c) el filtro de aire está sucio, límpielo.
d) la entrada o salida de aire está bloqueada.
f) la temperatura establecida es demasiado alta.

4) Problema: Fuga de agua durante el movimiento.
Análisis:
a) drene el condensado antes de moverlo.
b) para evitar fugas de agua, coloque el dispositivo en un suelo plano.

5) Problema: no funciona y el indicador de agua llena "E4"
Análisis:
a) saque el tapón de goma para drenar el agua.
b) si a menudo se encuentra en este estado, comuníquese con un técnico de servicio calificado.
Solución de problemas

6) Problema: el dispositivo no se inicia.
Análisis:
a) tal vez no esté enchufado. Entonces, conéctelo.
b) tal vez daños en el enchufe o el enchufe. Reemplazar por proveedor de servicios.
c) tal vez se haya roto el fusible. Reemplace el fusible por el proveedor de servicios (especificación: 3,15A / 250VAC).

7) Problema: el dispositivo se detiene automáticamente.
Análisis:
a) temporización apagada o temperatura establecida alcanzada. Reinícielo o espere el cambio automático.

8) Problema: no hay aire frío en el modo COOL "K".
Análisis:
a) la temperatura ambiente es más baja que la temperatura establecida. Es un fenómeno normal, la máquina cambiará
automáticamente mientras la temperatura ambiente sea más alta que la temperatura establecida.
b) El dispositivo entra en protección antihielo. El dispositivo cambiará automáticamente después de que finalice la protección
antihielo.

9) Problema: el LED muestra el código de falla "E2"
Análisis:
a) el sensor de temperatura ambiente falla o se daña. Reemplace el sensor de temperatura ambiente por parte del proveedor de
servicios.

10) Problema: el LED muestra el código de falla "E3"
Análisis:
a) el sensor del tubo de aceite del evaporador falla o está dañado. Reemplace el sensor de la tubería del serpentín del evaporador
por parte del proveedor de servicios.

11) Problema: el LED muestra el código de falla "E4"
Análisis:
a) advertencia de agua llena. Escurre el agua.

LIMPIEZA Y MANTENIMIENTO
Mantenimiento del dispositivo

1. Apague el dispositivo primero antes de desconectarlo de la fuente de alimentación.

2. Limpiar con un paño suave y seco. Utilice agua tibia por debajo de 40 ° C para limpiar si el aparato está muy sucio.

3. Nunca use sustancias volátiles como gasolina o polvo de pulir para limpiar el dispositivo.

Mantenimiento de filtros de aire
Es necesario limpiar los filtros de aire cada 2 semanas si el dispositivo funciona en un entorno extremadamente polvoriento. Limpiar
de la siguiente manera:

1. Primero detenga el dispositivo, empuje hacia arriba ambos filtros de aire (Imagen F).

1.a. Para quitar el primer filtro de aire, extraiga en el lado derecho el filtro con la manija que se muestra en la imagen F1.

1.b. Para quitar el segundo filtro de aire, tire de la cubierta hacia afuera hacia usted en el lugar que se muestra en la imagen F2.
Ahora 4 pestillos se soltarán fácilmente.

2. Limpie y vuelva a instalar ambos filtros de aire antes de volver a encenderlos.

3. Si la suciedad es visible, lávela con una solución de detergente en agua tibia. Después de limpiarlo, séquelo en un lugar fresco y
con sombra, luego vuelva a instalarlo.

Mantenimiento después del uso estacional

1. Si el dispositivo no se usa durante más tiempo, asegúrese de sacar el tapón de goma del orificio de drenaje del enfriador superior

29

(8) y el tapón de goma del orificio de drenaje del enfriador (9) del puerto de drenaje, para drenar el agua. .

2. Mantenga el aparato en funcionamiento con el ventilador sólo medio día durante un día soleado para secar el aparato por dentro
y evitar que se enmohezca.

3. Detenga el dispositivo y desenchufe el cable de alimentación, luego saque las baterías del control remoto y almacene el
dispositivo correctamente.

4. Limpie el filtro de aire y vuelva a instalarlo.

5. Retire las mangueras de aire, guárdelas correctamente y cubra el orificio herméticamente.

DATOS TÉCNICOS:
Capacidad de enfriamiento (BTU): 9000 BTU / hora
Capacidad de enfriamiento (vatios): 2600W
Consumo de energía (refrigeración) W: 950 W
Capacidad de calefacción (BTU): 7000 BTU / hora
Capacidad de calefacción (vatios): 2000W
Consumo de energía (calefacción) W: 750 W
Voltaje 220-240V ~ 50Hz
Volumen: <= 65dB
Flujo de aire: 350 m3 / h
Clase energética: A
Temporizador: 24 horas
Peso del refrigerante R290: máx. 165 gramos

Preocupación por el medio ambiente. Por favor, lleva las cajas de cartón a un sitio de reciclaje. Las bolsas de polietileno se deben tirar al
cubo de la basura amarillo (para envases). El equipo gastado debe ser entregado en el punto de almacenamiento adecuado, porque
las piezas que constituyen el equipo pueden suponer un peligro para el medio ambiente. Debes entregar el equipo Hay que devolver el
equipo eléctrico con el fin de evitar su reutilización. Si en el equipo se encuentran pilas, hay que sacarlas y entregar por separado, en
un punto de almacenamiento adecuado. No tires el equipo al contenedor para residuos urbanos!!

Precaución, riesgo de incendio.
NO perforar ni quemar.
Tenga en cuenta que el refrigerante puede no contener olor.
La cantidad máxima de carga de refrigerante: 165 g.

PORTUGUÊS

CONDIÇÕES GERAIS DE SEGURANÇA

INSTRUÇÕES IMPORTANTES DE SEGURANÇA LEIA COM ATENÇÃO E SALVE

PARA O FUTURO

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele
contidas. O fabricante não se responsabiliza por danos causados pelo uso do
dispositivo contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam
para o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz
aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não
devem ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não
permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas
não familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e
pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não
têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de
uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o
uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem
brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser
realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam
realizadas sob supervisão.

30

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o
uso. NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido.
Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em
condições de alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de
alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada
para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi
danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não
repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado
a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem
ser realizados apenas por pontos de serviço autorizados. Reparos executados
incorretamente podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de
cozinha quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a
condensação se espalhe

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente
residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda
30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do
ar.

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la
novamente.

16. Não use o dispositivo em locais ensolarados. Quando o dispositivo superaquece, a
proteção contra superaquecimento liga o dispositivo.

17. Para garantir um resfriamento eficaz, deve-se manter uma distância de pelo menos
60 cm entre as paredes laterais do dispositivo e a parede ou móveis ou cortinas.

18. Devido ao desempenho limitado do dispositivo, se a diferença entre a temperatura
alvo e a temperatura ambiente for muito alta, a temperatura alvo poderá não ser
alcançada.

19. Para reduzir o risco de incêndio, choque elétrico ou lesão ao usar o ar
condicionado, observe as seguintes precauções básicas:
a) Conecte a uma tomada aterrada com 3 pinos.
b) Não remova o pino de aterramento.
c) Não use o adaptador.
d) Não use um cabo de extensão.
e) Desconecte o ar condicionado antes de fazer a manutenção.

31

f) Use duas ou mais pessoas para mover e instalar o ar condicionado.

20. Não use agentes que acelerem o processo de degelo ou limpeza, além dos
recomendados pelo fabricante.

21. O dispositivo deve ser armazenado em uma sala sem fontes de ignição em
operação constante, por exemplo: fogo aberto, eletrodomésticos a gás ou aquecedores
elétricos.

ANTES DA PRIMEIRA UTILIZAÇÃO - (figura E)
Conecte os conectores ao duto de exaustão de ar da seguinte forma:

1. Estenda o duto de exaustão de ar (10) puxando as duas extremidades do duto.

2. Aparafuse o duto de exaustão de ar (10) no conector do duto de exaustão de ar (11).

3. Conecte o conector do duto de exaustão de ar (11) ao dispositivo.

OBSERVAÇÕES:

1.Mantenha a unidade a pelo menos 1 metro de distância de TV ou rádios para evitar interferência eletromagnética.

2. Não exponha a unidade sob a luz solar direta para evitar o desbotamento da cor da superfície.

3. Não incline a unidade mais de 35 ° ou de cabeça para baixo durante o transporte. Se o dispositivo foi virado durante o transporte,
coloque-o corretamente e espere 2 a 4 horas antes de ligá-lo.

4.Coloque a unidade em uma superfície plana com inclinação inferior a 5 °.

5. A unidade opera de forma mais eficiente em determinados locais da sala, selecione o melhor local:

- Ao lado de uma janela, uma porta ou uma janela francesa.

- Mantenha a distância necessária da saída de ar de retorno à parede ou outros obstáculos de pelo menos 60 cm.

- Estenda a mangueira de ar para garantir que a outra extremidade da mangueira de ar tenha folga entre a porta da janela, janela
francesa ou orifício na parede.

- A saída ou entrada de ar não pode ser bloqueada por grade protetora ou qualquer obstáculo.
Para estender a vida útil da unidade, drene a água condensada dos orifícios de drenagem do resfriador superior (8) e inferior (9)
antes de colocar a unidade no armazenamento no final da temporada.

DESCRIÇÃO DO DISPOSITIVO (fotos A e B)

1. Painel de controle 2. Saída de ar frio

3. Receptor de sinal 4. Controle remoto

5. Alça de transporte 6. Duto de exaustão

7. Entrada do evaporador 8. Orifício de drenagem superior

9. Orifício de drenagem inferior 10. Duto de exaustão de ar

11. Conector do duto de exaustão de ar 12. Adaptador de exaustão de janela

PAINEL DE CONTROLE (foto C)
A. Botão liga / desliga ON / OFF B. Botão de velocidade do ventilador
C. Botão de modo D. Botão de temporizador / aumento de temperatura
E. Botão de temporizador / temperatura para baixo F. Indicador de ventoinha de baixa velocidade
G. Indicador de alta velocidade do ventilador I. Botão do modo de suspensão
J. Indicador de modo automático K. Indicador de modo de resfriamento
L. Indicador do modo Desumidificar / SECO M. Indicador do modo Ventilador
N. Botão do temporizador O. Botão de oscilação
R. Indicador do modo de aquecimento S. Indicador de velocidade média do ventilador
T. Indicador de conexão Wi-Fi

CONTROLE REMOTO - foto D
O controle remoto transmite sinais para o sistema.
Botão "A" - se premir este botão, o aparelho arranca quando é energizado ou pára quando está em funcionamento.
Botão "B" - pressione-o em sequência para selecionar a velocidade desejada do ventilador: baixa, média ou alta.
Botão "C" - pressione-o para selecionar o modo de operação: “J”, "K", "L", "M" ou "R".
Botão "D" / "E" - pressione para ajustar a temperatura ambiente e o temporizador.
Botão "I" - pressione para definir ou cancelar o modo de hibernação.
Botão "N" - pressione para definir o tempo de desligamento automático e ligamento automático.
Botão "O" - pressione para definir ou cancelar o modo de oscilação das venezianas.

32

OPERAÇÃO DO PAINEL DE CONTROLE

MODOS: AUTOMÁTICO / REFRIGERADO / SECO / VENTILADOR / CALOR

1. Ligue o dispositivo.
a) Conecte o dispositivo e, em seguida, o dispositivo emite um bipe.
b) Pressione o botão "A" e o dispositivo ligará.
c) O diodo LED exibe a temperatura ambiente e começa a funcionar no modo automático.

2. Escolha o modo de operação
Pressione o botão "C" para selecionar o modo de operação desejado por sequência:
Modo automático "J" -> Modo de resfriamento "K" -> Modo de secagem "L" -> Modo de ventilação "M" -> Modo de aquecimento "R”

3. Ajuste a temperatura
A temperatura pode ser definida entre 15 ° -31 ° C. Pressione o botão “D” ou “E” para aumentar ou diminuir a temperatura em 1 ° C
pressionando uma vez. O painel de LED do dispositivo mostra a temperatura alvo por 5 segundos e, em seguida, exibe a
temperatura ambiente.

4. Ajuste a velocidade do ventilador
Pressione o botão "B" para selecionar a velocidade desejada do ventilador mostrada por sequência:
Velocidade baixa "F" -> Velocidade média “S” -> Velocidade alta “G”

5. Poder
Ao pressionar o botão "A" novamente, o dispositivo emitirá um som "di" e parará de funcionar.

6. Pressione o botão "I" para entrar no modo de espera do dispositivo.

7. Pressione o botão "N" para definir um desligamento cronometrado.

8. Pressione o botão "O" para definir a oscilação da oscilação do ar de cima para baixo.

CADA MODO DE PRINCÍPIO DE TRABALHO:
Modo AUTO "J":
Uma vez que a operação "J" é selecionada, o sensor de temperatura interna opera automaticamente e seleciona um dos modos de
operação abaixo:

- Quando a temperatura ambiente ≥24 ℃, a unidade seleciona automaticamente o modo de refrigeração "K".
ou

- Quando a temperatura ambiente = 23 ℃, a unidade seleciona automaticamente o modo de ventilador "M.".
ou

- Quando a temperatura ambiente ≤ 22 ℃, a unidade seleciona automaticamente o modo de aquecimento "R".

Modo de desumidificação "L":

1. O ventilador centrífugo superior funcionará em baixa velocidade e a velocidade não pode ser ajustada.

2. O compressor parará após funcionar 8 minutos e funcionará novamente após 6 minutos.

3. O dispositivo adota o modo de desumidificação de temperatura constante e o ajuste da temperatura não é eficaz.
AVISO:
Ao operar o dispositivo em condições de umidade variável, o orifício de drenagem do refrigerador inferior (9) deve estar
constantemente aberto para garantir a drenagem constante da água. Para uma drenagem confortável da água, use um tubo de
plástico incluído.

Modo COOL "K":

1. Quando a temperatura ambiente é superior à temperatura definida no painel de controle, o compressor começa a funcionar.

2. Quando a temperatura ambiente é inferior à temperatura definida no painel de controle, o compressor para e o ventilador superior
opera na velocidade original definida.

Modo "M" do ventilador:

1. O ventilador centrífugo superior funciona na velocidade definida e o compressor não funciona.

2. O ajuste de temperatura não é eficaz.

Modo de aquecimento “R”:

1. Quando a temperatura ambiente for superior à temperatura definida, o dispositivo irá parar a função de aquecimento
automaticamente.

2. Quando a temperatura ambiente for inferior à temperatura definida, o dispositivo iniciará a função de aquecimento
automaticamente.

Operação do temporizador "N":

1. Pressione o botão “N” para definir o tempo de desligamento automático enquanto a unidade está funcionando.

2. Pressione o botão “N” para definir o tempo de ativação automática enquanto a unidade está no status pronto.

33

3. O tempo pode ser ajustado no intervalo de 1 hora a 24 horas pressionando o botão "D" para aumentar ou "E" para diminuir o
período de operação do dispositivo.

Operação "I" do modo de espera

1. O modo de espera opera quando a unidade está no modo de resfriamento "K" e no modo de aquecimento "R".

2. Pressione o botão "I" no modo de resfriamento "K", a unidade funcionará em modo de espera e o ventilador centrífugo superior
irá girar para baixa velocidade automaticamente. A temperatura definida aumentará 1 ℃ após uma hora e aumentará 2 ℃ após
duas horas. Após seis horas, a unidade irá parar de funcionar.

3. Pressione o botão "I" no modo de aquecimento "R", então o dispositivo funcionará no modo de hibernação e o ventilador
centrífugo para cima irá girar para baixa velocidade automaticamente. A temperatura definida diminuirá 1 ℃ após uma hora e
diminuirá 2 ℃ após duas horas. Após seis horas, a unidade irá parar de funcionar.

Operação no modo Swing "O":
Quando o aparelho estiver ligado, pressione o botão "O", a veneziana vertical ligará ou desligará. Quando o modo de oscilação está
ativado, a veneziana pode oscilar para cima e para baixo em 60 graus. Pressione o botão "O" novamente, a veneziana irá parar de
balançar.

Função WI-FI - Conexão
Observe que a aparência das capturas de tela mostradas na página 4 pode ser alterada por "Tuya Smart" como resultado do
desenvolvimento tecnológico a partir da data de produção do produto até a data de compra deste dispositivo, no entanto, o princípio
geral de conexão é descrito abaixo:

1. Baixe o aplicativo “Tuya Smart” no seu smartphone.

2. Em seguida, “adicionar dispositivo”. Olhe para a tela de impressão I.

3. Pressione o ícone da pasta “Grandes eletrodomésticos”.

4. Pressione o ícone da pasta “Condicionadores de Ar Portáteis (WI-FI)”. Observe a tela de impressão II.

5. Escolha “2,4 G Hz Wi-Fi” (o campo da senha está em branco, escreva sua senha) e pressione “Avançar”. Observe a tela de
impressão III.

6. Na tela: “Reinicialize o dispositivo primeiro” pressione “Confirme se o indicador está piscando rapidamente” e pressione
“PRÓXIMO”. Observe a tela de impressão IV.
Aviso: Se o indicador Wi-Fi "T" do seu dispositivo não estiver piscando rapidamente, coloque o dispositivo na posição vertical e
mantenha pressionados os dois botões SIMULTANEAMENTE o botão do timer „N” e o botão de aumento de temperatura "D" juntos
por alguns segundos, depois o A luz WI-FI piscará.

7. Agora você vê a tela “Dispositivo Addling” e o progresso do processo de adição do dispositivo. Leva apenas alguns segundos.

8. Quando você vir “Adicionado com sucesso”, pressione “Concluído”. Olhe para a tela de impressão V.

9. Você verá a tela “Welcome Home”, então você deve pressionar o ícone para desligar “OFF” para mudar para “ON” para iniciar a
operação da mesma forma que é descrito para operação via controle remoto (4).

10. Quando 1 conta TUYA está operando este dispositivo, outra conta TUYA não pode se conectar diretamente ao mesmo
dispositivo. A primeira conta conectada deve compartilhar o dispositivo com a segunda conta TUYA.

Perceber:
A placa de controle principal tem função de memória, quando o dispositivo está pronto para funcionar, mas em estado de parada, a
placa de controle principal pode memorizar a inicialização do modo de trabalho. Ao ligar a unidade, ela funcionará da mesma forma
que o modo de trabalho da última vez, sem necessidade de redefinir o modo de trabalho novamente. (Esta condição não está
disponível quando a unidade está no modo AUTO "J".)

CONTROLE REMOTO

1. Deslize a tampa traseira para abrir e retirar o filme isolante das baterias.

2. Coloque as pilhas dentro do slot, devem corresponder aos sinais de "+" e "-" no controle remoto.

3. Se por muito tempo sem usar o dispositivo, retire as baterias.

4. Para evitar poluição ambiental, retire as baterias usadas e descarte de forma segura e adequada.
Para operar o dispositivo, aponte o controle remoto para o receptor de sinal. O controle remoto irá operar o dispositivo a uma
distância de 5 metros ao apontar para o receptor de sinal do dispositivo.

DISPOSITIVOS DE PROTEÇÃO
O dispositivo de proteção pode desarmar e parar o aparelho nos casos listados abaixo:

1. no modo de resfriamento: a temperatura do ar interno é superior a 43 ° C (109 ° F)

2. no modo de resfriamento: a temperatura ambiente está abaixo de 15 ° C (59 ° F)

3. no modo de desumidificação: a temperatura ambiente é inferior a 15 ° C (59 ° F).
Se o aparelho funcionar no modo de resfriamento “K” ou desumidificar “L” com a porta ou janela aberta por muito tempo quando a
umidade relativa do ar estiver acima de 80%, pode haver condensação da saída.

34

O dispositivo de proteção funcionará nos seguintes casos:

1. Reiniciando o dispositivo imediatamente após parar o trabalho ou alterar o modo selecionado durante o trabalho, você deve
esperar 3 minutos.

2. Se o plugue foi removido, após reiniciar o dispositivo retornará ao modo original, todas as configurações do temporizador devem
ser definidas novamente.

OBSERVAÇÃO: há reciclagem de água de condensação oculta nesta unidade. A água de condensação é parcialmente reciclada
entre o condensador e o prato de água. Quando o nível da água sobe para o nível superior, o interruptor da bóia e o indicador de
água cheia (E4) acendem para lembrar a drenagem da água. Corte o fornecimento de energia, coloque o aparelho em um local
adequado, remova o bujão de drenagem e drene a água completamente. Após a drenagem, reinstale o plugue, ou o aparelho pode
vazar e molhar o ambiente.

Se o aparelho for colocado em uma posição que permita a drenagem de água, você também pode conectar o tubo ao orifício de
drenagem para escoar a água. O tubo de drenagem é adicionado ao kit, diâmetro interno 9 mm, diâmetro externo 12 mm, material:
PVC.

Solução de problemas

1) Problema: não funciona.
Análise:
a) talvez o desarme do protetor ou fusível esteja queimado, aguarde 3 minutos e comece novamente, o dispositivo protetor pode
estar impedindo o funcionamento do dispositivo.
c) talvez as pilhas do controle remoto estejam gastas.
d) talvez o plugue não esteja conectado corretamente.

2) Problema: funciona por um curto período de tempo
Análise:
a) se a temperatura definida estiver próxima da temperatura ambiente, você pode diminuir a temperatura definida.
b) talvez a saída de ar esteja bloqueada por um obstáculo. Remova o obstáculo.

3) Problema: funciona, mas não esfria
Análise:
a) talvez a porta ou janela esteja aberta.
b) talvez em uma distância próxima haja outro aparelho funcionando com calor, como aquecedor ou lâmpada, etc.
c) o filtro de ar está sujo, limpe-o.
d) a saída ou entrada de ar está bloqueada.
f) a temperatura definida está muito alta.

4) Problema: Vazamento de água durante o movimento.
Análise:
a) drene o condensado antes de mover.
b) para evitar vazamento de água, coloque o dispositivo em um terreno plano.

5) Problema: Não trabalhe e o indicador de água cheia "E4"
Análise:
a) retire o tampão de borracha para drenar a água.
b) se estiver frequentemente neste estado, contacte um técnico de assistência qualificado.
Solução de problemas

6) Problema: O dispositivo não inicializa.
Análise:
a) talvez não esteja conectado. Portanto, conecte-o.
b) pode haver danos no plugue ou no soquete. Substitua pelo provedor de serviços.
c) talvez o fusível esteja quebrado. Substitua o fusível pelo provedor de serviços (especificação: 3,15A / 250VAC).

7) Problema: O dispositivo para automaticamente.
Análise:
a) temporização desligada ou temperatura definida atingida. Reinicie-o ou aguarde a troca automática.

8) Problema: sem ar frio no modo COOL "K".
Análise:
a) a temperatura ambiente é inferior à temperatura definida. É um fenômeno normal, a máquina irá comutar automaticamente
enquanto a temperatura ambiente estiver mais alta do que a temperatura definida.
b) O dispositivo entra na proteção anticongelante. O dispositivo mudará automaticamente após o término da proteção
anticongelante.

9) Problema: LED exibe o código de falha "E2"
Análise:
a) o sensor de temperatura ambiente falha ou danifica. Substitua o sensor de temperatura ambiente pelo provedor de serviços.

10) Problema: LED exibe o código de falha "E3"

35

Análise:
a) o sensor do tubo de óleo do evaporador falha ou está danificado. Substitua o sensor do tubo da bobina do evaporador pelo
provedor de serviços.

11) Problema: LED exibe o código de falha "E4"
Análise:
a) aviso de cheia de água. Drene a água.

LIMPEZA E MANUTENÇÃO
Manutenção do dispositivo

1. Desligue o dispositivo antes de desconectar da fonte de alimentação.

2. Limpe com um pano macio e seco. Use água morna abaixo de 40 ° C para limpar se o aparelho estiver muito sujo.

3. Nunca use substâncias voláteis como gasolina ou pó de polimento para limpar o dispositivo.

Manutenção de filtros de ar
É necessário limpar os filtros de ar a cada 2 semanas se o dispositivo operar em um ambiente extremamente empoeirado. Limpe
da seguinte forma:

1. Pare o dispositivo primeiro, empurre ambos os filtros de ar (Figura F).

1.a. Para retirar o primeiro filtro de ar retire do lado direito o filtro pela alça mostrada na figura F1.

1.b. Para retirar o segundo filtro de ar, puxe a tampa para fora em sua direção, no lugar mostrado na imagem F2. Agora, 4 travas
serão liberadas facilmente.

2. Limpe e reinstale os dois filtros de ar antes de ligá-los novamente.

3. Se a sujeira estiver aparente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o em um local fresco
e com sombra e, em seguida, reinstale-o.

Manutenção após uso sazonal

1. Se o dispositivo não for usado por mais tempo, certifique-se de puxar o tampão de borracha do orifício de drenagem do
refrigerador superior (8) e o tampão de borracha para baixo do orifício de drenagem do refrigerador (9) da porta de drenagem, a fim
de drenar a água .

2. Mantenha o aparelho a funcionar com a ventoinha apenas durante meio dia durante um dia de sol para secar o aparelho no
interior e evitar que fique bolorento.

3. Pare o dispositivo e retire o plugue do cabo de alimentação, em seguida, retire as baterias do controle remoto e armazene o
dispositivo adequadamente.

4. Limpe o filtro de ar e reinstale-o.

5. Remova as mangueiras de ar, armazene-as adequadamente e cubra o orifício com firmeza.

DADOS TÉCNICOS:
Capacidade de refrigeração (BTU): 9.000 BTU / hora
Capacidade de refrigeração (watts): 2600W
Consumo de energia (resfriamento) W: 950 W
Capacidade de aquecimento (BTU): 7000 BTU / hora
Capacidade de aquecimento (watts): 2.000 W
Consumo de energia (aquecimento) W: 750 W
Tensão 220-240V ~ 50Hz
Volume: <= 65dB
Fluxo de ar: 350 m3 / h
Classe energética: A
Cronômetro: 24 horas
Peso do refrigerante R290: máx. 165 gramas

Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de
polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um
ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser

perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização
e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado.
Não colocar o dispositivo em contenedores para resíduos municipais!!

Cuidado, risco de incêndio.
NÃO fure ou queime.
Esteja ciente de que o refrigerante pode não conter odor.
A quantidade máxima de carga de refrigerante: 165g.

36

LIETUVIŲ

BENDROSIOS SAUGOS SĄLYGOS

SVARBIOS SAUGOS INSTRUKCIJOS ATSARGIAI Perskaitykite ir išsaugokite ateičiai

1. Prieš naudodamiesi prietaisu, perskaitykite naudojimo vadovą ir vykdykite jame
pateiktas instrukcijas. Gamintojas neatsako už žalą, padarytą naudojant įrenginį ne
pagal paskirtį ar netinkamai naudojant.

2. Prietaisas skirtas naudoti tik namuose. Nenaudokite kitiems tikslams, kurie nėra
numatyti.

3. Prietaisą reikia prijungti tik prie įžeminto 220 240 V ~ 50 Hz lizdo. Norint padidinti
eksploatavimo saugą, keli elektros prietaisai neturėtų būti jungiami prie vienos srovės
grandinės tuo pačiu metu.

4. Būkite ypač atsargūs naudodamiesi prietaisu, kai šalia yra vaikai. Neleiskite vaikams
žaisti su šiuo prietaisu, neleiskite vaikams ar žmonėms, nepažįstamiems prietaiso, juo
naudotis.

5. ĮSPĖJIMAS: Šia įranga gali naudotis vyresni nei 8 metų vaikai ir ribotų fizinių, jutimo
ar protinių galimybių žmonės arba žmonės, neturintys patirties ar žinių apie įrangą, jei
tai atliekama prižiūrint atsakingam asmeniui. jų saugumui ar jiems buvo suteikta
informacija apie saugų prietaiso naudojimą ir žino apie jo naudojimo pavojus. Vaikai
neturėtų žaisti su įranga. Valyti ir prižiūrėti prietaisą neturėtų vaikai, išskyrus tuos
atvejus, kai jie yra vyresni nei 8 metų, o šios veiklos atliekamos prižiūrint.

6. Po naudojimo visada atjunkite maitinimo kištuką, laikydami už rankos lizdą.
NENUDIRKITE maitinimo laido.

7. Nemerkite laido, kištuko ir viso prietaiso į vandenį ar kitą skystį. Saugokite prietaisą
nuo atmosferos sąlygų (lietaus, saulės ir pan.) Ir nenaudokite didelės drėgmės
sąlygomis (vonios kambariai, drėgni mobilūs namai).

8. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas yra pažeistas, jį reikia
pakeisti specializuotoje remonto dirbtuvėje, kad būtų išvengta pavojaus.

9. Nenaudokite prietaiso su pažeistu maitinimo laidu, jei jis buvo numestas ar kitaip
pažeistas, arba jis veikia netinkamai. Netaisykite prietaiso patys, nes kyla elektros
smūgio rizika. Nuvežkite sugadintą prietaisą į tinkamą aptarnavimo centrą patikrinti ar
pataisyti. Visus remonto darbus gali atlikti tik įgalioti techninės priežiūros punktai.
Neteisingai atliktas remontas gali sukelti rimtą pavojų vartotojui.

10. Padėkite prietaisą ant vėsių, stabilių paviršių, atokiau nuo karštų virtuvės prietaisų,
tokių kaip: elektrinė viryklė, dujinis degiklis ir kt.

11. Įsitikinkite, kad niekas neužstoja prietaiso oro įleidimo ir išleidimo angos

12. Naudokite prietaisą tik ant lygaus paviršiaus, kad nesusidarytų kondensatas

13. Norint užtikrinti papildomą apsaugą, patartina į elektros grandinę įmontuoti likutinės
srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršytų 30mA. Dėl to kreipkitės į
elektriką.

14. Reguliariai valykite oro filtrą. Valymo dažnumas priklauso nuo oro švara.

37

15. Išjungę mašiną, prieš vėl įjungdami, palaukite bent 5 minutes.

16. Nenaudokite prietaiso saulėtose vietose. Kai prietaisas perkaista, apsauga nuo
perkaitimo įjungs įrenginį.

17. Kad būtų užtikrintas efektyvus aušinimas, tarp prietaiso šoninių sienelių ir sienos,
baldų ar užuolaidų turėtų būti laikomas ne mažesnis kaip 60 cm atstumas.

18. Dėl riboto prietaiso veikimo, jei tikslinės ir aplinkos temperatūros skirtumas yra per
didelis, tikslinė temperatūra gali būti nepasiekta.

19. Norėdami sumažinti gaisro, elektros smūgio ar sužeidimo riziką, kai naudojate oro
kondicionierių, laikykitės šių pagrindinių atsargumo priemonių:
a) Prijunkite prie įžeminto lizdo 3 kaiščiais.
b) Nenuimkite įžeminimo gnybto.
c) Nenaudokite adapterio.
d) Nenaudokite ilgintuvo.
e) Prieš atlikdami techninę priežiūrą, atjunkite oro kondicionierių.
f) Norėdami perkelti ir sumontuoti oro kondicionierių, naudokite du ar daugiau žmonių.

20. Nenaudokite agentų, kurie pagreitina atitirpinimo ar valymo procesą, išskyrus tuos,
kuriuos rekomenduoja gamintojas.

21. Prietaisą reikia laikyti kambaryje, kuriame nėra nuolat veikiančių uždegimo šaltinių,
pavyzdžiui: atvira ugnis, dujiniai prietaisai ar elektriniai šildytuvai.

PRIEŠ NAUDOJANT PIRMĄJĮ – (E pav.)
Prijunkite jungtis prie oro išmetimo kanalo taip:

1. Ištraukite du ortakio galus ištraukdami oro ištraukimo kanalą (10).

2. Oro išmetimo kanalą (10) įsukite į oro išmetimo kanalo (11) jungtį.

3. Prijunkite oro išleidimo kanalo (11) jungtį prie įrenginio.

PASTABOS:

1. Kad išvengtumėte elektromagnetinių trukdžių, įrenginį laikykite bent 1 metro atstumu nuo televizoriaus ar radijo.

2. Nelaikykite įrenginio tiesioginiuose saulės spinduliuose, kad išvengtumėte paviršiaus spalvos išblukimo.

3. Transportuodami nepakreipkite įrenginio daugiau nei 35° arba aukštyn kojomis. Jei prietaisas buvo apverstas transportavimo
metu, tinkamai padėkite jį ir palaukite 2-4 valandas prieš paleisdami.

4. Padėkite įrenginį ant lygaus paviršiaus, kurio nuolydis mažesnis nei 5°.

5. Įrenginys veikia efektyviau tam tikrose patalpos vietose, pasirinkite geriausią vietą:

- Šalia lango, durų arba prancūziško lango.

- Laikykite reikiamą atstumą nuo grįžtamojo oro išleidimo angos iki sienos ar kitų kliūčių bent 60 cm.

- Ištraukite oro žarną, kad įsitikintumėte, jog kitame oro žarnos gale yra tarpas tarp lango durų, prancūziško lango arba sieninės
angos.

- Oro išleidimo ar įsiurbimo angos negali užblokuoti apsauginės grotelės ar jokios kliūtys.
Kad pailgintumėte įrenginio eksploatavimo laiką, prieš padėdami įrenginį į saugyklą, pasibaigus sezonui, išleiskite kondensuotą
vandenį iš viršutinės (8) ir apatinės (9) aušintuvo išleidimo angų.

ĮRENGINIO APRAŠAS (A ir B nuotraukos)

1. Valdymo skydelis 2. Šalto oro išleidimo anga

3. Signalo receptorius 4. Nuotolinio valdymo pultelis

5. Transportavimo rankena 6. Išmetimo kanalas

7. Garintuvo įleidimo anga 8. Viršutinė išleidimo anga

9. Nuleidimo anga 10. Oro išleidimo kanalas

11. Oro išmetimo kanalo jungtis 12. Lango išmetimo adapteris

VALDYMO SKYDELIS (C pav.)
A. Maitinimo mygtukas ON/OFF B. Ventiliatoriaus greičio mygtukas

38

C. Režimo mygtukas D. Laikmatis / Temperatūros didinimo mygtukas
E. Laikmatis / Temperatūros mažinimo mygtukas F. Mažo ventiliatoriaus greičio indikatorius
G. Ventiliatoriaus didelio greičio indikatorius I. Miego režimo mygtukas
J. Automatinio režimo indikatorius K. Aušinimo režimo indikatorius
L. Sausinimo / DRYNIMO režimo indikatorius M. Ventiliatoriaus režimo indikatorius
N. Laikmačio mygtukas O. Virpesių mygtukas
R. Šildymo režimo indikatorius S. Vidutinio ventiliatoriaus greičio indikatorius
T. Wi-Fi ryšio indikatorius

Nuotolinio valdymo pultelis – D pav
Nuotolinio valdymo pultelis perduoda signalus į sistemą.
Mygtukas „A“ – jei paspausite šį mygtuką, prietaisas įsijungs, kai bus įjungtas, arba bus sustabdytas, kai jis veikia.
Mygtukas „B“ – paspauskite jį iš eilės, kad pasirinktumėte norimą ventiliatoriaus greitį: žemą, vidutinį arba didelį.
Mygtukas „C“ – paspauskite jį norėdami pasirinkti veikimo režimą: „J“, „K“, „L“, „M“ arba „R“.
Mygtukas "D" / "E" - paspauskite, norėdami reguliuoti kambario temperatūrą ir laikmatį.
Mygtukas „I“ – paspauskite norėdami nustatyti arba atšaukti miego režimą.
Mygtukas „N“ – paspauskite norėdami nustatyti automatinio išjungimo ir įjungimo laiką.
Mygtukas „O“ – paspauskite, kad nustatytumėte arba atšauktumėte žaliuzių siūbavimo režimą.

VALDYMO SKYDO VEIKIMAS
REŽIMAI: AUTOMATINIS / VĖSINIMO / DŽIAUSYMAS / VENTILIATORIUS / ŠILDYMAS

1. Įjunkite įrenginį.
a) Prijunkite įrenginį, tada prietaisas vieną kartą supypsi.
b) Paspauskite mygtuką „A“, tada įrenginys įsijungs.
c) LED diodas rodo kambario temperatūrą ir pradeda veikti automatiniu režimu.

2.Pasirinkite darbo režimą
Norėdami pasirinkti norimą veikimo režimą pagal eilę, paspauskite mygtuką „C“:
Automatinis režimas "J" -> Aušinimo režimas "K" -> Džiovinimo režimas "L" -> Ventiliatoriaus režimas "M" -> Šildymo režimas "R”

3. Sureguliuokite temperatūrą
Temperatūrą galima nustatyti 15–31 °C diapazone. Paspauskite „D“ arba „E“ mygtuką, kad padidintumėte arba sumažintumėte
temperatūrą 1 °C paspausdami vieną kartą. Įrenginio LED skydelis 5 sekundes rodo tikslinę temperatūrą, o tada rodo kambario
temperatūrą.

4. Sureguliuokite ventiliatoriaus greitį
Paspauskite mygtuką „B“, kad pasirinktumėte norimą ventiliatoriaus greitį.
Mažas greitis "F" -> Vidutinis greitis "S" -> Didelis greitis "G”

5. Galia
Dar kartą paspaudus mygtuką „A“, prietaisas skambės „di“ ir nustos veikti.

6. Paspauskite mygtuką "I", kad įjungtumėte įrenginio miego režimą.

7. Paspauskite mygtuką "N", kad nustatytumėte išjungimą pagal laiką.

8. Paspauskite mygtuką "O", kad nustatytumėte oro siūbavimo virpesius aukštyn-žemyn.

KIEKVIENO REŽIMO VEIKIMO PRINCIPAS:
AUTOMATINIS „J“ režimas:
Pasirinkus „J“ veikimą, vidaus temperatūros jutiklis veikia automatiškai ir pasirenka vieną iš toliau nurodytų veikimo režimų:

- Kai kambario temperatūra ≥24 , įrenginys automatiškai pasirinks vėsinimo režimą „K“.
arba

- Kai kambario temperatūra = 23 , įrenginys automatiškai pasirinks ventiliatoriaus režimą "M.".
arba

- Kai kambario temperatūra ≤ 22 , įrenginys automatiškai pasirinks šildymo režimą "R".

Drėgmės šalinimo „L“ režimas:

1. Viršutinis išcentrinis ventiliatorius veiks mažu greičiu, o greičio reguliuoti negalima.

2. Kompresorius nustos veikti po 8 minučių, tada vėl veiks po 6 minučių.

3. Prietaisas naudoja pastovios temperatūros sausinimo režimą, o temperatūros reguliavimas nėra veiksmingas.
ĮSPĖJIMAS:
Naudojant prietaisą kintamos drėgmės sąlygomis, apatinio aušintuvo išleidimo anga (9) turi būti nuolat atvira ir užtikrinti nuolatinį
vandens nutekėjimą. Norėdami patogiai nuleisti vandenį, naudokite pridedamą plastikinį vamzdį.

COOL "K" režimas:

1. Kai kambario temperatūra yra aukštesnė nei nustatyta valdymo skydelyje, kompresorius pradeda veikti.

2. Kai kambario temperatūra yra žemesnė nei nustatyta valdymo skydelyje, kompresorius sustabdomas ir viršutinis ventiliatorius

39

veikia pradiniu nustatytu greičiu.

Ventiliatoriaus „M.“ režimas:

1. Viršutinis išcentrinis ventiliatorius veikia nustatytu greičiu, o kompresorius neveikia.

2. Temperatūros reguliavimas nėra efektyvus.

Šildymo „R“ režimas:

1.Kai kambario temperatūra yra aukštesnė už nustatytą temperatūrą, prietaisas automatiškai išjungs šildymo funkciją.

2.Kai kambario temperatūra yra žemesnė už nustatytą temperatūrą, prietaisas automatiškai pradės šildymo funkciją.

Laikmačio veikimas "N":

1. Paspauskite mygtuką „N“, kad nustatytumėte automatinio išjungimo laiką, kai įrenginys veikia.

2. Paspauskite mygtuką „N“, kad nustatytumėte automatinį įjungimo laiką, kai įrenginys yra parengtas.

3. Laikas gali būti reguliuojamas intervale nuo 1 valandos iki 24 valandų, paspaudus mygtuką "D", kad padidintumėte arba "E", kad
sumažintumėte įrenginio veikimo laikotarpį.

Miego režimo „I“ veikimas

1. Miego režimas veikia, kai įrenginys veikia vėsinimo „K“ ir šildymo „R“ režimu.

2. Paspauskite mygtuką "I" vėsinimo režimu "K" , tada įrenginys veiks miego režimu ir viršutinis išcentrinis ventiliatorius automatiškai
įsijungs į mažą greitį. Nustatyta temperatūra po vienos valandos padidės 1 , o po dviejų valandų – 2 . Po šešių valandų įrenginys
nustos veikti.

3. Paspauskite mygtuką "I" šildymo režimu "R" , tada prietaisas veiks miego režimu ir aukštyn esantis išcentrinis ventiliatorius
automatiškai įsijungs į mažą greitį. Nustatyta temperatūra po vienos valandos sumažės 1 , o po dviejų valandų – 2 . Po šešių
valandų įrenginys nustos veikti.

„O“ režimo pasukimas:
Kai įrenginys įjungtas, paspauskite mygtuką „O“, vertikalios žaliuzės įsijungs arba išsijungs. Kai įjungtas siūbavimo režimas, žaliuzės
gali pasukti aukštyn ir žemyn 60 laipsnių kampu. Dar kartą paspauskite mygtuką „O“, žaliuzės nustos siūbuoti.

WI-FI funkcija - Ryšys
Atkreipkite dėmesį, kad „Tuya Smart“ gali pakeisti 4 puslapyje rodomų ekrano kopijų išvaizdą dėl technologinės plėtros nuo gaminio
pagaminimo datos iki šio įrenginio įsigijimo datos, tačiau bendras prijungimo principas. aprašyta žemiau:

1. Atsisiųskite programą „Tuya Smart“ į savo išmanųjį telefoną.

2. Tada „pridėkite įrenginį“. Pažiūrėkite į spausdinimo ekraną I.

3. Paspauskite aplanko „Didelė buitinė technika“ piktogramą.

4. Paspauskite aplanko „Portable Air Conditioners (WI-FI)“ piktogramą. Pažiūrėkite į spausdinimo ekraną II.

5. Pasirinkite "2,4G Hz Wi-Fi" (slaptažodžio laukas tuščias, įveskite slaptažodį) paspauskite "Next". Pažiūrėkite į spausdinimo
ekraną III.

6. Ekrane: „Iš pradžių iš naujo nustatykite įrenginį“ paspauskite „Patvirtinti, kad indikatorius greitai mirksi“ ir paspauskite „KITAS“.
Pažiūrėkite į spausdinimo ekraną IV.
Įspėjimas: jei jūsų įrenginio Wi-Fi indikatorius „T“ greitai nemirksi, pastatykite įrenginį vertikalioje padėtyje ir VIENU metu keletą
sekundžių palaikykite nuspaudę du mygtukus laikmačio mygtuką „N” ir temperatūros didinimo mygtuką „D“, tada WIFI lemputė
mirksės.

7. Dabar matote ekraną „Įrenginio pridėjimas“ ir įrenginio pridėjimo proceso eigą. Tai užtrunka vos kelias sekundes.

8. Kai pamatysite "Pridėta sėkmingai", paspauskite "Atlikta". Pažiūrėkite į spausdinimo ekraną V.

9. Pamatysite ekraną „Sveiki atvykę namo“, tada turėtumėte paspausti piktogramos išjungimą „OFF“, kad persijungtumėte į „ON“ ir
pradėtumėte veikti taip pat, kaip aprašyta naudojant nuotolinio valdymo pultelį (4).

Pastebėti: Pagrindinė valdymo plokštė turi atminties funkciją, kai įrenginys yra paruoštas veikti, bet sustabdytas, pagrindinė valdymo
plokštė gali įsiminti darbo režimo inicijavimą. Įjungus įrenginį, jis veiks taip pat kaip ir praėjusį kartą, darbo režimo iš naujo nustatyti
nebereikės. (Ši sąlyga negalima, kai įrenginys veikia AUTO režimu „J“.)

10. Kai šį įrenginį valdo 1 TUYA paskyra, kita TUYA paskyra negali tiesiogiai prisijungti prie to paties įrenginio. Pirmoji prijungta
paskyra turėtų bendrinti įrenginį su antrąja TUYA paskyra.

NUOTOLINIO VALDYMAS

1. Pastumkite galinį dangtelį, kad atidarytumėte, ir nuimkite izoliuojančią plėvelę nuo baterijų.

2. Įdėkite baterijas į angą, kuri turi atitikti „+“ ir „-“ ženklus ant nuotolinio valdymo pulto.

3. Jei prietaiso nenaudojate ilgą laiką, išimkite baterijas.

4. Kad išvengtumėte aplinkos taršos, išimkite panaudotas baterijas ir saugiai bei tinkamai išmeskite.
Norėdami valdyti įrenginį, nukreipkite nuotolinio valdymo pultą į signalo imtuvą. Nuotolinio valdymo pultelis valdys įrenginį 5 metrų
atstumu, nukreipdamas į įrenginio signalo imtuvą.

40

APSAUGOS PRIETAISAI
Apsauginis įtaisas gali suveikti ir sustabdyti prietaisą toliau nurodytais atvejais:

1. vėsinimo režimu: patalpų oro temperatūra viršija 43°C (109°F)

2. vėsinimo režimu: kambario temperatūra žemesnė nei 15°C (59°F)

3. esant sausinimo režimui: kambario temperatūra žemesnė nei 15°C (59°F).
Jei prietaisas veikia vėsinimo „K“ arba sausinimo „L“ režimu, ilgą laiką atidarius duris ar langą, kai santykinė oro drėgmė viršija 80%,
iš išleidimo angos gali nuvarvėti rasa.

Apsauginis įtaisas veiks šiais atvejais:

1. Įrenginį iš naujo paleidus iš karto po darbo sustabdymo arba darbo metu pakeitus pasirinktą režimą, reikia palaukti 3 minutes.

2. Jei kištukas buvo ištrauktas, po pakartotinio paleidimo įrenginys grįš į pradinį režimą, visi laikmačio nustatymai turi būti nustatyti iš
naujo.

PASTABA: šiame įrenginyje yra paslėptas kondensacinio vandens perdirbimas. Kondensacinis vanduo iš dalies yra recirkuliuojamas
tarp kondensatoriaus ir vandens plokštės. Kai vandens lygis pakyla iki viršutinio lygio, užsidega plūdinis jungiklis ir vandens
pripildymo indikatorius (E4), kad primintų apie vandens išleidimą. Išjunkite maitinimą, perkelkite prietaisą į tinkamą vietą, ištraukite
išleidimo kamštį, visiškai išleiskite vandenį. Išleidę vandenį, vėl įkiškite kištuką, kitaip prietaisas gali nutekėti ir sušlapti jūsų
kambarys.

Jei prietaisas pastatytas tokioje padėtyje, į kurią patenka vanduo, taip pat galite prijungti vamzdį prie išleidimo angos, kad
išleistumėte vandenį. Prie komplekto pridedamas drenažo vamzdis, vidinis skersmuo 9 mm, išorinis skersmuo 12 mm, medžiaga:
PVC.

Problemų sprendimas

1) Problema: nedirbkite.
Analizė:
a) galbūt perdegė apsauga arba perdegė saugiklis, palaukite 3 minutes ir paleiskite iš naujo, nes apsaugos įtaisas gali trukdyti
įrenginiui veikti.
c) galbūt išsikrovė nuotolinio valdymo pulto baterijos.
d) galbūt kištukas netinkamai įjungtas.

2) Bėda: veikia tik trumpą laiką
Analizė:
a) jei nustatyta temperatūra yra artima kambario temperatūrai, galite sumažinti nustatytą temperatūrą.
b) galbūt oro išleidimo angą užblokavo kliūtis. Pašalinkite kliūtį.

3) Bėda: veikia, bet nevėsina
Analizė:
a) gal durys ar langas atidarytos.
b) gal arti yra kitas šilumą veikiantis prietaisas, pavyzdžiui, šildytuvas, lempa ir pan.
c) oro filtras yra nešvarus, išvalykite jį.
d) užblokuota oro išleidimo arba įsiurbimo anga.
f) nustatyta temperatūra per aukšta.

4) Problema: Vandens nuotėkis judant.
Analizė:
a) prieš perkeldami išleiskite kondensatą.
b) Kad išvengtumėte vandens nutekėjimo, pastatykite įrenginį ant lygaus pagrindo.

5) Bėda: neveikia ir pilnas vandens indikatorius "E4"
Analizė:
a) ištraukite guminį kamštį, kad išleistumėte vandenį.
b) jei jis dažnai būna tokios būklės, susisiekite su kvalifikuotu techninės priežiūros specialistu.
Problemų sprendimas

6) Problema: įrenginio nepavyksta paleisti.
Analizė:
a) gal neprijungtas. Taigi, prijunkite.
b) gali būti pažeistas kištukas arba lizdas. Pakeiskite paslaugų teikėjo.
c) galbūt sugedęs saugiklis. Saugiklį pakeis paslaugų teikėjas (specifikacija: 3,15A/250VAC).

7) Problema: įrenginys automatiškai sustoja.
Analizė:
a) laikas išjungtas arba pasiekta nustatyta temperatūra. Paleiskite jį iš naujo arba palaukite automatinio perjungimo.

8) Bėda: nėra šalto oro COOL "K" režimu.
Analizė:

41

a) kambario temperatūra yra žemesnė už nustatytą temperatūrą. Tai normalus reiškinys, aparatas automatiškai persijungs, kai
kambario temperatūra bus aukštesnė už nustatytą temperatūrą.
b) Įrenginys yra apsaugotas nuo užšalimo. Pasibaigus apsaugai nuo užšalimo, prietaisas persijungs automatiškai.

9) Problema: LED rodo gedimo kodą "E2"
Analizė:
a) sugenda arba sugenda kambario temperatūros jutiklis. Pakeiskite kambario temperatūros jutiklį paslaugų teikėjo.

10) Problema: LED rodo gedimo kodą "E3"
Analizė:
a) sugenda arba pažeistas garintuvo alyvos vamzdžio jutiklis. Garintuvo ritės vamzdžio jutiklį pakeis paslaugų teikėjas.

11) Problema: LED rodo gedimo kodą "E4"
Analizė:
a) įspėjimas apie pilną vandens. Išleiskite vandenį.

VALYMAS IR PRIEŽIŪRA
Prietaiso priežiūra

1. Prieš atjungdami nuo maitinimo šaltinio, pirmiausia išjunkite įrenginį.

2. Nuvalykite minkšta ir sausa šluoste. Jei prietaisas labai nešvarus, valykite drungnu vandeniu, kurio temperatūra žemesnė nei
40°C.

3. Prietaisui valyti niekada nenaudokite lakiųjų medžiagų, pvz., benzino ar poliravimo miltelių.

Oro filtrų priežiūra
Oro filtrus būtina valyti kas 2 savaites, jei įrenginys veikia itin dulkėtoje aplinkoje. Išvalykite taip:

1. Pirmiausia sustabdykite prietaisą, pakelkite abu oro filtrus (F pav.).

1.a. Norėdami išimti pirmąjį oro filtrą, dešinėje pusėje ištraukite filtrą už rankenos, parodytos F1 paveikslėlyje.

1.b. Norėdami išimti antrąjį oro filtrą, patraukite dangtelį iš išorės link savęs į vietą, parodytą F2 paveikslėlyje. Dabar 4 skląsčiai bus
lengvai atlaisvinti.

2. Prieš vėl įjungdami, išvalykite ir vėl įstatykite abu oro filtrus.

3. Jei nešvarumai matosi, nuplaukite juos ploviklio tirpalu drungname vandenyje. Išvalę išdžiovinkite pavėsyje ir vėsioje vietoje, tada
vėl įdėkite.

Priežiūra po sezoninio naudojimo

1. Jei prietaisas nebus naudojamas ilgesnį laiką, būtinai ištraukite guminį kamštį iš viršutinės aušintuvo išleidimo angos (8) ir guminį
kamštį žemyn aušintuvo išleidimo anga (9), kad išleistumėte vandenį. .

2. Palaikykite prietaisą su ventiliatoriumi įjungtą tik pusę dienos saulėtą dieną, kad prietaisas išdžiūtų viduje ir nesupelytų.

3. Sustabdykite įrenginį ir ištraukite maitinimo laido kištuką, tada išimkite nuotolinio valdymo pulto baterijas ir tinkamai laikykite
įrenginį.

4. Išvalykite oro filtrą ir vėl jį įstatykite.

5. Nuimkite oro žarnas ir tinkamai jas laikykite, o angą sandariai uždenkite.

TECHNINIAI DUOMENYS:
Aušinimo galia (BTU): 9000 BTU / val
Aušinimo galia (vatai): 2600W
Energijos sąnaudos (aušinimas) W: 950 W
Šildymo galia (BTU): 7000 BTU / val
Šildymo galia (vatai): 2000W
Energijos sąnaudos (šildymui) W: 750 W
Įtampa 220-240V~ 50Hz
Garsas: <= 65 dB
Oro srautas: 350 m3/val
Energijos klasė: A
Laikmatis: 24 valandos
R290 aušinimo skysčio svoris: maks. 165 gramai

Rūpinantis aplinka. Kartono pakuotes atiduoti į makulatūrą. Polietileno (PE) maišelius mesti į plastikui skirtą
konteinerį. Susidėvėjusį prietaisą atiduoti į atitinkamą atliekų surinkimo vietą, nes prietaise esančios pavojingos
medžiagos gali kelti grėsmę aplinkai. Elektrinį prietaisą atiduoti tokį, kad nebūtų galima jo pakartotinai naudoti ir
panaudoti. Jeigu prietaise yra baterijos, būtina jas išimti ir atskirai atiduoti į atliekų surinkimo vietą.
Nemesti prietaiso į buitinių atliekų konteinerį!

Atsargiai, gaisro pavojus.
NEGALIMA pradurti ir nedeginti.
Atminkite, kad šaltnešis neturi kvapo.
Didžiausias šaltnešio įkrovos kiekis: 165 g.

42

LATVIEŠU

VISPĀRĪGIE DROŠĪBAS NOSACĪJUMI

SVARĪGAS DROŠĪBAS INSTRUKCIJAS RŪPĪGI LASĪT UN SAUDZĒT NĀKOTNĒM

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos
norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci
pretēji paredzētajam mērķim vai nepareizu darbību.

2. Ierīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti
paredzētajam mērķim.

3. Ierīce jāpievieno maiņstrāvas kontaktligzdai tikai ar iezemētu 220 240 V ~ 50 Hz. Lai
palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas
vienā strāvas ķēdē vienlaikus.

4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties
ar ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.

5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un
cilvēki ar ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav
pieredzes vai zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas
uzraudzībā. viņu drošībai vai viņiem ir piešķirta informācija par ierīces drošu lietošanu
un viņi apzinās tās lietošanas bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. Ierīces
tīrīšanu un apkopi nedrīkst veikt bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības
tiek veiktas uzraudzībā.

6. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku.
NEvelciet strāvas vadu.

7. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā.
Nepakļaujiet ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta
mitruma apstākļos (vannas istabas, mitras pārvietojamās mājas).

8. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina
specializētā remontdarbnīcā, lai izvairītos no briesmām.

9. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā
nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks.
Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus
remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var
radīt nopietnas briesmas lietotājam.

10. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm,
piemēram, elektriskās plīts, gāzes degļa utt.

11. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi

12. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu

13. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā ķēdē uzstādīt atlikušās
strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30mA. Par to jautājiet
elektriķim.

14. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.

43

15. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.

16. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, ierīce pārkarsēšanas laikā
ieslēdzas.

17. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm
vai aizkariem jābūt vismaz 60 cm attālumam.

18. Ierīces ierobežotās darbības dēļ, ja starpība starp mērķa temperatūru un apkārtējās
vides temperatūru ir pārāk liela, mērķa temperatūra var netikt sasniegta.

19. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku,
lietojot gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus:
a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām.
b) nenoņemiet zemējuma galu.
c) Nelietojiet adapteri.
d) Nelietojiet pagarinātāju.
e) Pirms apkopes atvienojiet gaisa kondicionieri.
f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk
cilvēkus.

20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos,
kurus ieteicis ražotājs.

21. Ierīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta
uguns, gāzes ierīces vai elektriskie sildītāji.

PIRMS PIRMĀS LIETOŠANAS – (E attēls)
Pievienojiet savienotājus gaisa izplūdes kanālam šādi:

1. Pagariniet gaisa izplūdes kanālu (10), izvelkot divus kanāla galus.

2. Ieskrūvējiet gaisa izplūdes kanālu (10) gaisa izplūdes kanāla (11) savienotājā.

3. Pievienojiet gaisa izplūdes kanāla (11) savienotāju ierīcei.

PIEZĪMES:

1. Turiet ierīci vismaz 1 metra attālumā no televizora vai radio, lai izvairītos no elektromagnētiskiem traucējumiem.

2. Nepakļaujiet ierīci tiešai saules gaismai, lai izvairītos no virsmas krāsas izbalēšanas.

3. Transportēšanas laikā nesasveriet ierīci vairāk par 35° vai otrādi. Ja ierīce transportēšanas laikā ir apgriezta, nolieciet to pareizi
un pagaidiet 2-4 stundas pirms iedarbināšanas.

4. Novietojiet ierīci uz līdzenas virsmas, kuras slīpums ir mazāks par 5°.

5. Ierīce darbojas efektīvāk noteiktās telpas vietās, izvēlieties labāko atrašanās vietu:

- Blakus logam, durvīm vai franču logam.

- Ievērojiet nepieciešamo attālumu no atgaitas gaisa izplūdes atveres līdz sienai vai citiem šķēršļiem vismaz 60 cm.

- Pagariniet gaisa šļūteni, lai nodrošinātu, ka otrā gaisa šļūtenes galā ir atstarpe starp loga durvīm vai franču logu, vai sienas
caurumu.

- Gaisa izplūdes vai ieplūdes atveri nevar bloķēt aizsargrežģis vai kāds šķērslis.
Lai pagarinātu iekārtas kalpošanas laiku, pirms sezonas beigām nododiet ierīci glabāšanā, iztukšojiet kondensēto ūdeni no augšējā
(8) un apakšējā (9) dzesētāja iztukšošanas atverēm.

IERĪCES APRAKSTS (attēli A un B)

1. Vadības panelis 2. Aukstā gaisa izvads

3. Signāla uztvērējs 4. Tālvadības pults

5. Transportēšanas rokturis 6. Izplūdes kanāls

7. Iztvaicētāja ieplūde 8. Augšējais drenāžas caurums

9. Lejupneses caurums 10. Gaisa izplūdes kanāls

11. Gaisa izplūdes kanāla savienotājs 12. Logu izplūdes adapteris

44

VADĪBAS PANELIS (attēls C)
A. Ieslēgšanas/izslēgšanas poga B. Ventilatora ātruma poga
C. Režīma poga D. Taimera / Temperatūras palielināšanas poga
E. Taimera / temperatūras samazināšanas poga F. Ventilatora zema ātruma indikators
G. Ventilatora ātrgaitas indikators I. Miega režīma poga
J. Automātiskā režīma indikators K. Vēsā režīma indikators
L. Mitruma noņemšanas / ŽĀVĒŠANAS režīma indikators M. Ventilatora režīma indikators
N. Taimera poga O. Svārstību poga
R. Siltuma režīma indikators S. Ventilatora vidējā ātruma indikators
T. Wi-Fi savienojuma indikators

TĀLVADĪBAS PULTS – D attēls
Tālvadības pults pārraida signālus uz sistēmu.
Poga "A" - ja nospiežat šo pogu, ierīce tiks iedarbināta, kad tai būs strāva, vai tiks apturēta, kad tā darbojas.
Poga "B" - nospiediet to secīgi, lai izvēlētos vēlamo ventilatora ātrumu: zemu vai vidēju vai lielu.
Poga "C" - nospiediet to, lai izvēlētos darbības režīmu: "J", "K", "L", "M" vai "R".
Poga "D" / "E" - nospiediet, lai pielāgotu telpas temperatūru un taimeri.
Poga "I" - nospiediet, lai iestatītu vai atceltu miega režīmu.
Poga "N" - nospiediet, lai iestatītu automātiskās izslēgšanas un ieslēgšanās laiku.
Poga "O" — nospiediet, lai iestatītu vai atceltu žalūziju šūpošanās režīmu.

VADĪBAS PANEĻA DARBĪBA

REŽĪMI: AUTOMĀTISKS / DZESĒŠANAS / DRY / FAN / HEAT

1. Ieslēdziet ierīci.
a) Pievienojiet ierīci un pēc tam ierīce vienreiz iepīkstas.
b) Nospiediet pogu "A", tad ierīce ieslēgsies.
c) LED diode parāda telpas temperatūru un sāk darboties automātiskajā režīmā.

2.Izvēlieties darbības režīmu
Nospiediet pogu "C", lai secīgi atlasītu vēlamo darbības režīmu:
Automātiskais režīms "J" -> Dzesēšanas režīms "K" -> Žāvēšanas režīms "L" -> Ventilatora režīms "M" -> Sildīšanas režīms "R”

3. Noregulējiet temperatūru
Temperatūru var iestatīt diapazonā no 15°-31°C. Nospiediet pogu “D” vai “E”, lai palielinātu vai samazinātu temperatūru par 1°C,
nospiežot vienreiz. Ierīces LED panelis 5 sekundes parāda mērķa temperatūru un pēc tam parāda telpas temperatūru.

4. Noregulējiet ventilatora ātrumu
Nospiediet pogu "B", lai secīgi atlasītu vēlamo ventilatora ātrumu:
Zems ātrums "F" -> vidējais ātrums "S" -> liels ātrums "G”

5. Jauda
Nospiežot pogu "A" vēlreiz, ierīce atskanēs "di" un pārtrauks darboties.

6. Nospiediet pogu "I", lai pārietu uz ierīces miega režīmu.

7. Nospiediet pogu "N", lai iestatītu laika izslēgšanu.

8. Nospiediet pogu "O", lai iestatītu gaisa šūpošanās svārstības uz augšu un uz leju.

KATRA REŽĪMA DARBA PRINCIPS:
AUTO “J” režīms:
Kad darbība ir izvēlēta "J", iekštelpu temperatūras sensors darbojas automātiski un izvēlas vienu no tālāk norādītajiem darbības
režīmiem:

- Ja telpas temperatūra ir ≥24 ℃, iekārta automātiski izvēlēsies dzesēšanas režīmu "K".
vai

- Kad istabas temperatūra = 23 ℃, iekārta automātiski izvēlēsies ventilatora režīmu "M.".
vai

- Ja telpas temperatūra ir ≤ 22 ℃, iekārta automātiski izvēlēsies apkures režīmu "R".

Mitruma noņemšanas režīms "L":

1. Augšējais centrbēdzes ventilators darbosies ar mazu ātrumu, un ātrumu nevar regulēt.

2. Kompresors apstāsies pēc 8 minūtēm, pēc tam atkal darbosies pēc 6 minūtēm.

3. Ierīce izmanto nemainīgas temperatūras mitrināšanas režīmu, un temperatūras regulēšana nav efektīva.
BRĪDINĀJUMS:
Darbinot ierīci mainīga mitruma apstākļos, leju dzesētāja iztukšošanas atverei (9) jābūt pastāvīgi atvērtai un jānodrošina pastāvīga
ūdens novadīšana. Ērtai ūdens novadīšanai izmantojiet iekļauto plastmasas cauruli.

45

COOL "K" režīms:

1. Kad telpas temperatūra ir augstāka par vadības panelī iestatīto temperatūru, kompresors sāk darboties.

2. Ja telpas temperatūra ir zemāka par vadības panelī iestatīto temperatūru, kompresora apturēšana un augšējais ventilators
darbojas ar sākotnēji iestatīto ātrumu.

Ventilatora "M." režīms:

1. Augšējais centrbēdzes ventilators darbojas ar iestatīto ātrumu, un kompresors nedarbojas.

2. Temperatūras regulēšana nav efektīva.

Sildīšanas režīms “R”:

1.Kad telpas temperatūra ir augstāka par iestatīto temperatūru, ierīce automātiski pārtrauks sildīšanas funkciju.

2.Kad telpas temperatūra ir zemāka par iestatīto temperatūru, ierīce automātiski sāks sildīšanas funkciju.

Taimera darbība "N":

1. Nospiediet pogu “N”, lai iestatītu automātiskās izslēgšanas laiku, kamēr iekārta darbojas.

2. Nospiediet pogu “N”, lai iestatītu automātisko ieslēgšanās laiku, kamēr iekārta ir gatava.

3. Laiku var regulēt diapazonā no 1 stundas līdz 24 stundām, nospiežot pogu "D", lai palielinātu vai "E", lai samazinātu ierīces
darbības periodu.

Miega režīma "I" darbība

1. Miega režīms darbojas, kad iekārta atrodas dzesēšanas “K” un sildīšanas “R” režīmā.

2. Nospiediet pogu "I" dzesēšanas režīmā "K" , tad iekārta darbosies miega režīmā un augšējais centrbēdzes ventilators automātiski
ieslēgsies uz zemu ātrumu. Iestatītā temperatūra palielināsies par 1 ℃ pēc vienas stundas un palielināsies par 2 ℃ pēc divām
stundām. Pēc sešām stundām iekārta pārtrauks darboties.

3. Nospiediet pogu "I" sildīšanas režīmā "R", tad ierīce darbosies miega režīmā un augšupvērstais centrbēdzes ventilators
automātiski ieslēgsies uz zemu ātrumu. Iestatītā temperatūra samazināsies par 1 ℃ pēc vienas stundas un samazināsies par 2 ℃
pēc divām stundām. Pēc sešām stundām iekārta pārtrauks darboties.

Swing "O" režīma darbība:
Kad ierīce ir ieslēgta, nospiediet pogu "O", vertikālās žalūzijas ieslēgsies vai izslēgsies. Kad ir ieslēgts šūpošanās režīms, žalūzijas
var šūpoties uz augšu un uz leju 60 grādu robežās. Vēlreiz nospiediet pogu "O", žalūzijas pārtrauks šūpoties.

WI-FI funkcija - Savienojums
Lūdzu, ņemiet vērā, ka 4.lpp redzamo ekrānuzņēmumu izskats "Tuya Smart" var tikt mainīts tehnoloģiskās attīstības rezultātā no
preces izgatavošanas datuma līdz šīs ierīces iegādes datumam, tomēr vispārējais savienojuma princips ir aprakstīts zemāk:

1. Lejupielādējiet lietojumprogrammu “Tuya Smart” savā viedtālrunī.

2. Pēc tam “pievienot ierīci”. Apskatiet drukas ekrānu I.

3. Nospiediet mapes “Lielā sadzīves tehnika” ikonu.

4. Nospiediet mapes “Portable Air Conditioners (WI-FI)” ikonu. Apskatiet drukas ekrānu II.

5. Izvēlieties “2,4G Hz Wi-Fi” (paroles lauks ir tukšs, ierakstiet savu paroli) nospiediet “Next”. Apskatiet drukas ekrānu III.

6. Ekrānā: “Sākumā atiestatiet ierīci” nospiediet “Apstipriniet, ka indikators ātri mirgo” un nospiediet “NEXT”. Apskatiet drukas ekrānu
IV.
Brīdinājums: ja ierīces Wi-Fi indikators "T" nemirgo ātri, novietojiet ierīci vertikālā stāvoklī un VIENLAIDZĪGI dažas sekundes turiet
nospiestas abas pogas taimera pogu „N” un temperatūras paaugstināšanas pogu "D", pēc tam WI-FI indikators mirgos.

7. Tagad redzat ekrānu “Ierīces pievienošana” un ierīces pievienošanas procesa norisi. Tas aizņem tikai dažas sekundes.

8. Kad redzat “Pievienots veiksmīgi”, nospiediet “Gatavs”. Apskatiet drukas ekrānu V.

9. Tiek parādīts ekrāns “Sveicināti mājās”, tad jānospiež ikonas izslēgšanas taustiņš “OFF”, lai pārslēgtos uz slēdzi “ON”, lai sāktu
darbību tāpat kā aprakstīts darbam ar tālvadības pulti (4).

Paziņojums: Galvenajam vadības panelim ir atmiņas funkcija, kad ierīce ir gatava darbam, bet ir apturēta, galvenā vadības panelis
var iegaumēt darba režīma inicializēšanu. Ieslēdzot iekārtu, tā darbosies tāpat kā iepriekšējā reizē, nav nepieciešams atkārtoti
iestatīt darba režīmu. (Šis nosacījums nav pieejams, ja iekārta ir AUTO režīmā "J".)

10. Ja šo ierīci izmanto 1 TUYA konts, cits TUYA konts nevar izveidot tiešu savienojumu ar to pašu ierīci. Pirmajam pievienotajam
kontam ir jākopīgo ierīce ar otro TUYA kontu.

TĀLVADĪBAS PULTS

1. Pabīdiet aizmugurējo vāciņu, lai atvērtu un noņemtu akumulatoru izolējošo plēvi.

2. Ievietojiet baterijas slotā, tām jāatbilst tālvadības pults zīmēm "+" un "-".

3. Ja ierīci ilgstoši neizmantojat, izņemiet baterijas.

4. Lai novērstu vides piesārņojumu, izņemiet izlietotās baterijas un utilizējiet tās atbilstoši un droši.

46

Lai darbinātu ierīci, pavērsiet tālvadības pulti pret signāla uztvērēju. Tālvadības pults darbinās ierīci 5 metru attālumā, norādot uz
ierīces signāla receptoru.

AIZSARDZĪBAS IERĪCES
Aizsargierīce var iedarboties un apturēt ierīci tālāk norādītajos gadījumos:

1. dzesēšanas režīmā: iekštelpu gaisa temperatūra ir virs 43°C (109°F)

2. dzesēšanas režīmā: istabas temperatūra ir zemāka par 15°C (59°F)

3. Sausināšanas režīmā: telpas temperatūra ir zemāka par 15°C (59°F).
Ja ierīce darbojas dzesēšanas “K” vai sausināšanas režīmā “L” ar atvērtām durvīm vai logu ilgstoši, kad relatīvais mitrums
pārsniedz 80%, no izplūdes atveres var pilēt rasa.

Aizsargierīce darbosies šādos gadījumos:

1. Restartējot ierīci uzreiz pēc darba pārtraukšanas vai darba laikā mainot izvēlēto režīmu, jāgaida 3 minūtes.

2. Ja kontaktdakša ir izņemta, pēc restartēšanas ierīce atgriezīsies sākotnējā režīmā, visi taimera iestatījumi ir jāiestata no jauna.

PIEZĪME: šajā ierīcē ir paslēpta kondensāta ūdens pārstrāde. Kondensācijas ūdens daļēji tiek atkārtoti pārstrādāts starp
kondensatoru un ūdens plāksni. Kad ūdens līmenis paaugstinās līdz augšējam līmenim, iedegas pludiņa slēdzis un ūdens
piepildījuma indikators (E4), lai atgādinātu par ūdens novadīšanu. Lūdzu, pārtrauciet strāvas padevi, pārvietojiet ierīci uz piemērotu
vietu, noņemiet drenāžas aizbāzni, pilnībā iztukšojiet ūdeni. Pēc iztukšošanas ievietojiet atpakaļ kontaktdakšu, pretējā gadījumā
ierīce var iztecēt un padarīt jūsu telpu mitru.

Ja ierīce ir novietota vietā, kurā var iztukšot ūdeni, varat arī savienot cauruli ar notekas atveri, lai izvadītu ūdeni. Drenāžas caurule ir
pievienota komplektam, iekšējais diametrs 9mm, ārējais diametrs 12mm, materiāls: PVC.

Problēmu novēršana

1) Problēma: nestrādājiet.
Analīze:
a) iespējams, ir izdedzis aizsargs vai drošinātājs, lūdzu, uzgaidiet 3 minūtes un sāciet no jauna, iespējams, aizsargierīce neļauj
ierīcei darboties.
c) iespējams, ka tālvadības pultī ir izlādējušās baterijas.
d) iespējams, spraudnis nav pareizi pievienots.

2) Problēma: darbojas tikai īsu laiku
Analīze:
a) ja iestatītā temperatūra ir tuvu istabas temperatūrai, varat pazemināt iestatīto temperatūru.
b) iespējams, gaisa izplūdes atveri ir bloķējis šķērslis. Noņemiet šķērsli.

3) Problēma: darbojas, bet ne atdzesē
Analīze:
a) varbūt durvis vai logs ir atvērti.
b) varbūt tuvumā atrodas kāda cita ierīce, kas darbojas siltumā, piemēram, sildītājs vai lampa utt.
c) gaisa filtrs ir netīrs, lūdzu, notīriet to.
d) gaisa izplūdes vai ieplūdes atvere ir bloķēta.
f) iestatītā temperatūra ir pārāk augsta.

4) Problēma: ūdens noplūde pārvietošanas laikā.
Analīze:
a) pirms pārvietošanas iztukšojiet kondensātu.
b) lai izvairītos no ūdens noplūdes, lūdzu, novietojiet ierīci uz līdzenas zemes.

5) Problēma: nestrādāt un ūdens pilnas indikators "E4"
Analīze:
a) izvelciet gumijas aizbāzni, lai notecinātu ūdeni.
b) ja tas bieži atrodas šādā stāvoklī, lūdzu, sazinieties ar kvalificētu servisa speciālistu.
Problēmu novēršana

6) Problēma: ierīci neizdodas palaist.
Analīze:
a) varbūt nav pieslēgts. Tātad, pievienojiet to.
b) iespējams, kontaktdakšas vai kontaktligzdas bojājumi. Aizstāt ar pakalpojumu sniedzēju.
c) iespējams, ir bojāts drošinātājs. Nomainiet drošinātāju, ko veic pakalpojumu sniedzējs (specifikācija: 3,15A/250VAC).

7) Problēma: ierīce automātiski apstājas.
Analīze:
a) laiks izslēgts vai sasniegta iestatītā temperatūra. Restartējiet to vai gaidiet automātisko pārslēgšanos.

8) Problēma: COOL "K" režīmā nav auksta gaisa.
Analīze:

47

a) istabas temperatūra ir zemāka par iestatīto temperatūru. Tā ir normāla parādība, iekārta automātiski pārslēgsies, kamēr telpas
temperatūra ir augstāka par iestatīto temperatūru.
b) Ierīce ieslēdzas pretaizsalšanas aizsardzībā. Ierīce automātiski pārslēgsies pēc pretaizsalšanas aizsardzības beigām.

9) Problēma: LED parāda atteices kodu "E2"
Analīze:
a) telpas temperatūras sensors nedarbojas vai ir bojāts. Pakalpojuma sniedzējs nomainiet telpas temperatūras sensoru.

10) Problēma: LED parāda atteices kodu "E3"
Analīze:
a) iztvaicētāja eļļas caurules sensors nedarbojas vai ir bojāts. Pakalpojuma sniedzējs nomaina iztvaicētāja spoles caurules sensoru.

11) Problēma: LED parāda atteices kodu "E4"
Analīze:
a) brīdinājums par pilnu ūdeni. Izlejiet ūdeni.

TĪRĪŠANA UN APKOPE
Ierīces apkope

1. Pirms atvienošanas no strāvas padeves izslēdziet ierīci.

2. Noslaukiet ar mīkstu un sausu drānu. Ja ierīce ir ļoti netīra, tīrīšanai izmantojiet remdenu ūdeni, kura temperatūra ir zemāka par
40°C.

3. Ierīces tīrīšanai nekad neizmantojiet gaistošas vielas, piemēram, benzīnu vai pulēšanas pulveri.

Gaisa filtru apkope
Gaisa filtri ir jātīra ik pēc 2 nedēļām, ja ierīce darbojas īpaši putekļainā vidē. Tīriet šādi:

1. Vispirms apturiet ierīci, pabīdiet uz augšu abus gaisa filtrus (F attēls).

1.a. Lai izņemtu pirmo gaisa filtru, labajā pusē izvelciet filtru aiz roktura, kas parādīts attēlā F1.

1.b. Lai noņemtu otro gaisa filtru, velciet vāku ārpusē pret sevi vietā, kas parādīta attēlā F2. Tagad 4 aizbīdņi tiks atbrīvoti viegli.

2. Pirms atkārtotas ieslēgšanas notīriet un uzstādiet atpakaļ abus gaisa filtrus.

3. Ja netīrumi ir pamanāmi, nomazgājiet tos ar mazgāšanas līdzekļa šķīdumu remdenā ūdenī. Pēc tīrīšanas nosusiniet to ēnainā un
vēsā vietā, pēc tam uzstādiet to atpakaļ.

Apkope pēc sezonas lietošanas

1. Ja ierīce netiks izmantota ilgāku laiku, noteikti izvelciet drenāžas atveres augšējā dzesētāja iztukšošanas atveres gumijas
aizbāzni un gumijas aizbāzni uz leju dzesētāja iztukšošanas atverē (9), lai iztukšotu ūdeni. .

2. Saulainā dienā ļaujiet ierīcei darboties ar ventilatoru tikai pusi dienas, lai ierīce nožūtu un nesapelētu.

3. Apturiet ierīci un izvelciet strāvas vada kontaktdakšu, pēc tam izņemiet tālvadības pults baterijas un pareizi uzglabājiet ierīci.

4. Iztīriet gaisa filtru un uzstādiet to atpakaļ.

5. Noņemiet gaisa šļūtenes un uzglabājiet tās pareizi, un cieši aizsedziet caurumu.

TEHNISKIE DATI:
Dzesēšanas jauda (BTU): 9000 BTU / stundā
Dzesēšanas jauda (vati): 2600W
Enerģijas patēriņš (dzesē) W: 950 W
Apkures jauda (BTU): 7000 BTU / stundā
Sildīšanas jauda (vati): 2000W
Enerģijas patēriņš (apkure) W: 750 W
Spriegums 220-240V~ 50Hz
Skaļums: <= 65 dB Gaisa plūsma: 350 m3 / h
Enerģijas klase: A Taimeris: 24 stundas
R290 dzesēšanas šķidruma svars: maks. 165 grami

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otreizējai pārstrādei. Polietilēna maisiņus

(PE) izmest plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos

pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce
jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet

pieņemšanas punktā atsevišķi. Produktu neizmest sadzīves atkritumu konteinerā!

Piesardzība, ugunsbīstamība.
NAV caurdurt un nededzināt.
Ņemiet vērā, ka dzesēšanas šķidrumam nedrīkst būt smakas.
Maksimālais dzesēšanas šķidruma uzlādes daudzums: 165 g.

EESTI

ÜLDISED OHUTUSTINGIMUSED

OLULISED OHUTUSJUHISED LUGEGE ETTEVAATUST JA HOIDKE TULEVIKKU

1. Enne seadme kasutamist lugege kasutusjuhendit ja järgige selles sisalduvaid
juhiseid. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme eesmärgipärasest

48

kasutamisest või ebaõigest kasutamisest.

2. Seade on ette nähtud ainult koduseks kasutamiseks. Ärge kasutage muuks
otstarbeks kui otstarbeks.

3. Seadme toiteallikat tuleks ühendada ainult maandatud 220 240 V ~ 50 Hz
sagedusega. Tööohutuse suurendamiseks ei tohiks mitu vooluahelat üheaegselt
ühendada.

4. Kui olete läheduses, kasutage seadet eriti ettevaatlikult. Ärge lubage lastel seadmega
mängida, ärge lubage lastel ega inimestel, kes pole seadmega tuttavad, seda kasutada.

5. HOIATUS. Seda seadet võivad kasutada üle 8-aastased lapsed ja piiratud füüsilise,
sensoorse või vaimse võimekusega inimesed või inimesed, kellel pole seadme
kasutamise kohta kogemusi ega teadmisi, kui seda tehakse vastutava isiku järelevalve
all. nende ohutuse tagamiseks või neile on antud teavet seadme ohutu kasutamise
kohta ja nad on teadlikud selle kasutamisega seotud ohtudest. Lapsed ei tohiks
varustusega mängida. Seadme puhastamist ja hooldamist tohivad teha ainult lapsed,
välja arvatud juhul, kui nad on üle 8 aasta vanad ja neid toiminguid teostatakse
järelevalve all.

6. Ühendage toitepistik alati lahti, hoides pärast kasutamist pistikupesast käega. ÄRGE
tõmmake toitejuhtmest.

7. Ärge kastke kaablit, pistikut ja kogu seadet vette ega muusse vedelikku. Ärge jätke
seadet atmosfääriolude (vihm, päike jne) kätte ega kasutage kõrge õhuniiskusega
tingimustes (vannituba, niiske liikuv kodu).

8. Kontrollige perioodiliselt toitejuhtme seisukorda. Kui toitejuhe on kahjustatud, peaks
selle ohu vältimiseks välja vahetama spetsialiseeritud remonditöökojas.

9. Ärge kasutage seadet kahjustatud toitejuhtmega, kui see on maha kukkunud või muul
viisil kahjustatud või kui see ei tööta korralikult. Ärge parandage seadet ise, kuna seal
võib tekkida elektrilöögi oht. Viige kahjustatud seade kontrollimiseks või parandamiseks
vastavasse teeninduskeskusesse. Kõiki remonditöid tohivad teha ainult selleks volitatud
teeninduspunktid. Valesti tehtud remonditööd võivad kasutajale põhjustada tõsiseid
ohte.

10. Asetage seade jahedale, kindlale pinnale, eemal kuumadest köögiseadmetest, nagu
näiteks: elektripliit, gaasipõleti jne.

11. Veenduge, et miski ei blokeeri seadme õhu sisse- ja väljalaskeava

12. Kasutage seadet ainult tasasel pinnal, et vältida kondensaadi väljavoolamist

13. Täiendava kaitse tagamiseks on soovitatav paigaldada vooluahelasse jääkvoolu
seade (RCD), mille nimijäägivool ei ületa 30mA. Küsige seda elektrikult.

14. Puhastage regulaarselt õhufiltrit. Puhastamise sagedus sõltub õhu puhtusest.

15. Pärast masina väljalülitamist oodake enne sisselülitamist vähemalt 5 minutit.

16. Ärge kasutage seadet päikesepaistelistes kohtades. Kui seade üle kuumeneb,
lülitatakse ülekuumenemise kaitse seade sisse.

17. Tõhusa jahutuse tagamiseks tuleks seadme külgseinte ja seina või mööbli või

49

kardinate vahel hoida vähemalt 60 cm vahemaa.

18. Seadme piiratud jõudluse tõttu võib sihttemperatuuri mitte saavutada, kui
sihttemperatuuri ja ümbritseva õhu temperatuuride erinevus on liiga suur.

19. Tulekahju, elektrilöögi või vigastuste ohu vähendamiseks kliimaseadme kasutamisel
järgige järgmisi põhilisi ettevaatusabinõusid:
a) Ühendage 3 tihvtiga maandatud pistikupesaga.
b) Ärge eemaldage maandusharku.
c) Ärge kasutage adapterit.
d) Ärge kasutage pikendusjuhet.
e) Enne hooldust ühendage konditsioneer lahti.
f) Kliimaseadme teisaldamiseks ja paigaldamiseks kasutage kahte või enamat inimest.

20. Sulatamise või puhastamise kiirendamiseks kasutage ainult tootja soovitatud
vahendeid.

21. Seadet tuleks hoida ruumis, kus pole pidevalt töötavaid süüteallikaid, näiteks:
lahtine tuli, gaasiseadmed või elektrikerised.

ENNE ESIMEST KASUTAMIST – (pilt E)
Ühendage pistikud õhu väljalaskekanaliga järgmiselt:

1. Pikendage õhu väljalaskekanalit (10), tõmmates kanali kaks otsa välja.

2. Kruvige õhu väljalaskekanal (10) õhu väljalaskekanali (11) ühenduspessa.

3. Ühendage õhu väljalaskekanali (11) pistik seadmega.

MÄRKUSED:

1. Elektromagnetiliste häirete vältimiseks hoidke seade televiisorist või raadiotest vähemalt 1 meetri kaugusel.

2. Pinnavärvi tuhmumise vältimiseks ärge jätke seadet otsese päikesevalguse kätte.

3. Ärge kallutage seadet transportimise ajal rohkem kui 35° või tagurpidi. Kui seade on transportimise ajal ümber pööratud, pange
see korralikult maha ja oodake 2-4 tundi enne käivitamist.

4. Asetage seade tasasele pinnale, mille kalle on alla 5°.

5. Seade töötab teatud ruumi asukohtades tõhusamalt, valige parim asukoht:

- Akna, ukse või prantsuse akna kõrval.

- Hoidke nõutav kaugus tagasivoolu õhu väljalaskeavast seina või muude takistusteni vähemalt 60 cm.

- Pikendage õhuvoolikut tagamaks, et õhuvooliku teises otsas oleks akna ukse või prantsuse akna või seinaava vahel vaba ruumi.

- Õhu väljalaske- või sisselaskeava ei saa blokeerida kaitsevõre ega muu takistusega.
Seadme eluea pikendamiseks tühjendage kondensvesi ülemisest (8) ja alumisest (9) jahuti tühjendusavast enne seadme hoiule
panemist hooaja lõpus.

SEADME KIRJELDUS (pildid A ja B)

1. Juhtpaneel 2. Külma õhu väljalaskeava

3. Signaali vastuvõtja 4. Kaugjuhtimispult

5. Transpordikäepide 6. Väljalaskekanal

7. Aurusti sisselaskeava 8. Ülemine äravooluava

9. Äravooluava 10. Õhu väljalaskekanal

11. Õhu väljalaskekanali pistik 12. Akna väljatõmbeadapter

JUHTPANEEL (pilt C)
A. Toitenupp SISSE/VÄLJA B. Ventilaatori kiiruse nupp
C. Režiimi nupp D. Taimer / Temperatuuri tõstmise nupp
E. Taimer / temperatuuri alandamise nupp F. Ventilaatori aeglase kiiruse indikaator
G. Ventilaatori suure kiiruse näidik I. Puhkerežiimi nupp
J. Automaatrežiimi indikaator K. Jahutusrežiimi indikaator
L. Kuivatamise / KUIVATAMISE režiimi indikaator M. Ventilaatori režiimi indikaator
N. Taimeri nupp O. Oscillation nupp
R. Kütterežiimi indikaator S. Ventilaatori keskmise kiiruse indikaator
T. Wi-Fi ühenduse indikaator

50

Kaugjuhtimispult – pilt D
Kaugjuhtimispult edastab signaale süsteemi.
Nupp "A" – kui vajutate seda nuppu, käivitub seade, kui see on pingestatud, või seiskub, kui see töötab.
Nupp "B" – vajutage seda järjestikku, et valida soovitud ventilaatori kiirus: madal või keskmine või kõrge.
Nupp "C" – vajutage seda töörežiimi valimiseks: "J", "K", "L", "M" või "R".
Nupp "D" / "E" – vajutage toatemperatuuri ja taimeri reguleerimiseks.
Nupp "I" – vajutage puhkerežiimi seadistamiseks või tühistamiseks.
Nupp "N" – vajutage automaatse väljalülitamise ja sisselülitamise aja määramiseks.
Nupp "O" – vajutage ribide pöörlemisrežiimi seadistamiseks või tühistamiseks.

JUHTPANEELI KASUTAMINE

REŽIIMID: AUTOMAATNE / JAHUTAMINE / KUIVAMINE / VENTILAATORI / SOOJENDUS

1. Lülitage seade sisse.
a) Ühendage seade ja seejärel piiksub seade ühe korra.
b) Vajutage nuppu "A", siis lülitub seade sisse.
c) LED diood kuvab ruumi temperatuuri ja hakkab tööle automaatrežiimis.

2.Valige töörežiim
Vajutage nuppu "C", et valida soovitud töörežiim järjestuse järgi:
Automaatrežiim "J" -> jahutusrežiim "K" -> kuivatusrežiim "L" -> ventilaatorirežiim "M" -> kütterežiim "R”

3. Reguleerige temperatuuri
Temperatuuri saab seadistada vahemikus 15°-31°C. Temperatuuri tõstmiseks või vähendamiseks 1 °C võrra vajutage nuppu D või
E. Seadme LED-paneel näitab sihttemperatuuri 5 sekundit ja seejärel kuvab ruumitemperatuuri.

4. Reguleerige ventilaatori kiirust
Vajutage nuppu "B", et valida soovitud ventilaatori kiirus näitab järjestuse järgi:
Madal kiirus "F" -> keskmine kiirus "S" -> suur kiirus "G”

5. Võimsus
Kui vajutate uuesti nuppu "A", kostab seade "di" ja lakkab töötamast.

6. Seadme puhkerežiimi sisenemiseks vajutage nuppu "I".

7. Ajastatud väljalülituse määramiseks vajutage nuppu "N".

8. Vajutage nuppu "O", et seadistada õhu kõikumise üles-alla võnkumine.

IGA REŽIIMI TÖÖPÕHIMÕTE:
AUTO "J" režiim:
Kui "J" on valitud, töötab sisetemperatuuri andur automaatselt ja valib ühe järgmistest töörežiimidest:

- Kui toatemperatuur on ≥24 ℃, valib seade automaatselt jahutusrežiimi "K" režiimi.
või

- Kui toatemperatuur = 23 ℃, valib seade automaatselt ventilaatorirežiimi "M.".
või

- Kui toatemperatuur on ≤ 22 ℃, valib seade automaatselt kütterežiimi "R".

Niiskuse eemaldamise režiim "L":

1. Ülemine tsentrifugaalventilaator töötab madalal kiirusel ja kiirust ei saa reguleerida.

2. Kompressor seiskub pärast 8-minutilist töötamist ja töötab 6 minuti pärast uuesti.

3. Seade kasutab püsiva temperatuuri kuivatusrežiimi ja temperatuuri reguleerimine ei ole efektiivne.
HOIATUS:
Seadme kasutamisel muutuva õhuniiskuse tingimustes peab allajahuti tühjendusava (9) olema pidevalt avatud ja tagama pideva vee
äravoolu. Vee mugavaks ärajuhtimiseks kasutage kaasasolevat plasttoru.

COOL "K" režiim:

1. Kui toatemperatuur on kõrgem kui juhtpaneelil seadistatud temperatuur, hakkab kompressor tööle.

2. Kui toatemperatuur on madalam kui juhtpaneelil seadistatud temperatuur, töötab kompressori seiskamine ja ülemine ventilaator
algselt seadistatud kiirusel.

Ventilaatori režiim "M.":

1. Ülemine tsentrifugaalventilaator töötab määratud kiirusel ja kompressor ei tööta.

2. Temperatuuri reguleerimine ei ole efektiivne.

Kuumutage "R" režiim:

1.Kui toatemperatuur on seatud temperatuurist kõrgem, peatab seade küttefunktsiooni automaatselt.

51

2.Kui toatemperatuur on seatud temperatuurist madalam, käivitab seade automaatselt küttefunktsiooni.

Taimeri toiming "N":

1. Seadme töötamise ajal automaatse väljalülitusaja määramiseks vajutage nuppu “N”.

2. Vajutage nuppu “N”, et seadistada automaatne sisselülitusaeg, kui seade on valmisolekus.

3. Aega saab reguleerida vahemikus 1 tund kuni 24 tundi, vajutades nuppu "D", et suurendada või "E", et vähendada seadme
tööperioodi.

Puhkerežiimi "I" töö

1. Puhkerežiim töötab, kui seade on jahutusrežiimis "K" ja soojendamise režiimis "R".

2. Vajutage nuppu "I" jahutusrežiimis "K" , siis töötab seade puhkerežiimis ja ülemine tsentrifugaalventilaator lülitub automaatselt
madalale kiirusele. Seadistatud temperatuur tõuseb ühe tunni pärast 1 ℃ võrra ja kahe tunni pärast 2 ℃ võrra. Kuue tunni pärast
lakkab seade töötamast.

3. Vajutage nuppu "I" kütterežiimis "R" , siis töötab seade puhkerežiimis ja üles tsentrifugaalventilaator lülitub automaatselt madalale
kiirusele. Seadistatud temperatuur langeb ühe tunni pärast 1 ℃ võrra ja kahe tunni pärast 2 ℃ võrra. Kuue tunni pärast lakkab
seade töötamast.

Pöörake "O" režiimi töö:
Kui seade on sisse lülitatud, vajutage nuppu "O" , vertikaalsed siibrid lülituvad sisse või välja. Kui pöörderežiim on sisse lülitatud,
saab lamell 60 kraadi ulatuses üles-alla pöörata. Vajutage uuesti nuppu "O", siiber lõpetab kõikumise.

WI-FI funktsioon – Ühendus
Pange tähele, et lk 4 kuvatavate ekraanipiltide välimust võib "Tuya Smart" muuta tehnoloogilise arengu tulemusena alates toote
valmistamise kuupäevast kuni selle seadme ostmise kuupäevani, kuid ühenduse loomise üldpõhimõte on oluline. on kirjeldatud
allpool:

1. Laadige oma nutitelefoni alla rakendus "Tuya Smart".

2. Seejärel "lisa seade". Vaadake prindiekraani I.

3. Vajutage kausta “Suured kodumasinad” ikooni.

4. Vajutage kausta "Kaasaskantavad õhukonditsioneerid (WI-FI)" ikooni. Vaadake prindiekraani II.

5. Vali “2,4G Hz Wi-Fi” (parooliväli on tühi, kirjuta oma parool) vajuta “Next”. Vaadake prindiekraani III.

6. Ekraanil: "Lähtestage seade esmalt" vajutage "Kinnitage, et indikaator vilgub kiiresti" ja vajutage "NEXT". Vaadake prindiekraani
IV.
Hoiatus: kui teie seadme WiFi-indikaator "T" ei vilgu kiiresti, asetage seade püsti ja hoidke korraga all kahte nuppu taimeri nuppu
„N” ja temperatuuri tõstmise nuppu "D" mõne sekundi jooksul, seejärel WI-FI tuli vilgub.

7. Nüüd näete ekraani "Seadme lisamine" ja seadme lisamise protsessi edenemist. See võtab vaid paar sekundit.

8. Kui näete teadet "Lisatud edukalt", vajutage "Valmis". Vaadake prindiekraani V.

9. Näete ekraani "Tere tulemast koju", seejärel peaksite vajutama ikooni lülitit välja "VÄLJAS", et lülituda sisse "ON", et alustada
tööd samal viisil, nagu on kirjeldatud kaugjuhtimispuldi (4) abil kasutamise kohta.

Märkus: Põhijuhtpaneelil on mälufunktsioon, kui seade on töövalmis, kuid seisatusseisundis, suudab põhijuhtplaat meelde jätta
töörežiimi lähtestamise. Kui lülitate seadme sisse, töötab see sama töörežiimina nagu eelmisel korral, töörežiimi pole vaja uuesti
lähtestada. (See tingimus pole saadaval, kui seade on AUTO režiimis "J".)

10. Kui seda seadet kasutab 1 TUYA konto, ei saa teine TUYA konto sama seadmega otse ühendust luua. Esimene ühendatud
konto peaks jagama seadet teise TUYA kontoga.

Kaugjuhtimispult

1. Lükake tagakaas avamiseks ja eemaldage patareide isolatsioonikile.

2. Asetage patareid pesasse, need peavad vastama kaugjuhtimispuldi "+" ja "-" märkidele.

3. Kui te seadet pikemat aega ei kasuta, võtke patareid välja.

4. Keskkonnareostuse vältimiseks võtke kasutatud patareid välja ning kõrvaldage ohutult ja nõuetekohaselt.
Seadme kasutamiseks suunake kaugjuhtimispult signaali retseptorile. Kaugjuhtimispult juhib seadet 5 meetri kaugusel, kui osutab
seadme signaali retseptorile.

KAITSESEADMED
Kaitseseade võib komistada ja seadme peatada järgmistel juhtudel:

1. jahutusrežiimis: siseõhu temperatuur on üle 43°C (109°F)

2. jahutusrežiimis: toatemperatuur on alla 15°C (59°F)

3. niiskuse eemaldamise režiimis: toatemperatuur on alla 15°C (59°F).
Kui seade töötab jahutusrežiimis “K” või kuivatab “L” režiimis pikka aega avatud ukse või aknaga, kui suhteline õhuniiskus on üle
80%, võib väljalaskeavast alla tilkuda kaste.

52

Kaitseseade töötab järgmistel juhtudel:

1. Seadme taaskäivitamine kohe pärast töö peatamist või valitud režiimi muutmist töötamise ajal, peate ootama 3 minutit.

2. Kui pistik on eemaldatud, naaseb seade pärast taaskäivitamist algsesse režiimi, kõik taimeri seadistused tuleb uuesti seadistada.

MÄRKUS: selles seadmes on kondensvee ringlussevõtt peidetud. Kondensatsioonivesi lastakse osaliselt kondensaatori ja
veeplaadi vahel ringlusse. Kui veetase tõuseb ülemisele tasemele, süttivad ujuklüliti ja vee täisoleku indikaator (E4), et meenutada
vee ärajuhtimist. Palun katkestage toide, viige seade sobivasse kohta, eemaldage äravoolukork, tühjendage vesi täielikult. Pärast
äravoolu paigaldage pistik uuesti, vastasel juhul võib seade lekkida ja muuta teie ruumi märjaks.

Kui seade on paigutatud asendisse, kuhu pääseb tühjendusvett, võite vee väljajuhtimiseks ühendada ka toru äravooluavaga.
Komplektile on lisatud äravoolutoru, siseläbimõõt 9mm, välisläbimõõt 12mm, materjal: PVC.

Veaotsing

1) Probleem: ei tööta.
Analüüs:
a) võib-olla kaitselüliti või kaitse on läbi põlenud, oodake 3 minutit ja käivitage uuesti, kuna kaitseseade võib takistada seadme
töötamist.
c) võib-olla on kaugjuhtimispuldi patareid tühjad.
d) võib-olla pole pistik korralikult ühendatud.

2) Probleem: töötab ainult lühikest aega
Analüüs:
a) kui seadistatud temperatuur on toatemperatuurile lähedane, saate seadistatud temperatuuri alandada.
b) võib-olla on õhu väljalaskeava takistuse tõttu blokeeritud. Võtke takistus ära.

3) Probleem: töötab, kuid ei jahuta
Analüüs:
a) võib-olla on uks või aken lahti.
b) võib-olla on lähedal mõni muu soojustöötav seade, näiteks küttekeha või lamp vms.
c) õhufilter on määrdunud, palun puhastage see.
d) õhu väljalaske- või sisselaskeava on ummistunud.
f) seadistatud temperatuur on liiga kõrge.

4) Probleem: veeleke liikumise ajal.
Analüüs:
a) enne liigutamist tühjendage kondensaat.
b) vee lekke vältimiseks asetage seade tasasele pinnale.

5) Probleem: ei tööta ja vesi on täis indikaator "E4"
Analüüs:
a) tõmmake vee tühjendamiseks välja kummikork.
b) kui see on sageli selles olekus, võtke ühendust kvalifitseeritud teenindustehnikuga.
Veaotsing

6) Probleem: seade ei käivitu.
Analüüs:
a) võib-olla pole ühendatud. Niisiis, ühendage see.
b) pistiku või pistikupesa kahjustused. Asendage teenusepakkuja.
c) võib-olla kaitse katki. Asendage kaitsme teenusepakkuja poolt (spetsifikatsioon: 3,15A/250VAC).

7) Probleem: seade peatub automaatselt.
Analüüs:
a) ajastus on välja lülitatud või seatud temperatuur saavutatud. Taaskäivitage see või oodake automaatset ümberlülitumist.

8) Probleem: COOL "K" režiimis ei ole külma õhku.
Analüüs:
a) toatemperatuur on seatud temperatuurist madalam. See on normaalne nähtus, masin lülitub automaatselt sisse, kui
toatemperatuur on seatud temperatuurist kõrgem.
b) Seade läheb külmumiskaitsesse. Seade lülitub automaatselt pärast külmumisvastase kaitse lõppemist.

9) Probleem: LED kuvab veakoodi "E2"
Analüüs:
a) toatemperatuuri andur rikkis või kahjustub. Toatemperatuuri anduri vahetab välja teenusepakkuja.

10) Probleem: LED kuvab veakoodi "E3"
Analüüs:
a) aurusti õlitoru andur on rikkis või kahjustatud. Teenusepakkuja asendab aurusti spiraalitoru anduri.

11) Probleem: LED kuvab veakoodi "E4"
Analüüs:
a) veetäie hoiatus. Nõruta vesi välja.

53

PUHASTAMINE JA HOOLDUS
Seadme hooldus

1. Enne vooluvõrgust lahtiühendamist lülitage seade esmalt välja.

2. Pühkige pehme ja kuiva lapiga. Kui seade on väga määrdunud, kasutage puhastamiseks leiget vett, mille temperatuur on alla
40°C.

3. Ärge kunagi kasutage seadme puhastamiseks lenduvaid aineid, nagu bensiin või poleerimispulber.

Õhufiltrite hooldus
Õhufiltreid on vaja puhastada iga 2 nädala järel, kui seade töötab äärmiselt tolmuses keskkonnas. Puhastage järgmiselt:

1. Peatage seade esmalt, lükake mõlemad õhufiltrid üles (joonis F).

1.a. Esimese õhufiltri eemaldamiseks tõmmake paremalt poolt välja filter käepideme abil, mis on näidatud pildil F1.

1.b. Teise õhufiltri eemaldamiseks tõmmake kate väljastpoolt enda poole pildil F2 näidatud kohta. Nüüd vabastatakse 4 riivi lihtsalt.

2. Enne uuesti sisselülitamist puhastage ja paigaldage mõlemad õhufiltrid tagasi.

3. Kui mustus on silmatorkav, peske seda pesuaine lahusega leiges vees. Pärast puhastamist kuivatage see varjulises ja jahedas
kohas ning seejärel paigaldage see uuesti.

Hooldus peale hooajalist kasutamist

1. Kui seadet pikemat aega ei kasutata, tõmmake vee tühjendamiseks kindlasti välja ülemise jahuti tühjendusava (8) kummikork ja
jahuti tühjendusava (9) kummikork. .

2. Hoidke seadet ventilaatoriga töötamas ainult pool päeva päikesepaistelisel päeval, et seade seest kuivatada ja hallitama minna.

3. Peatage seade ja tõmmake toitejuhtme pistik välja, seejärel eemaldage kaugjuhtimispuldi patareid ja hoidke seadet
nõuetekohaselt.

4. Puhastage õhufilter ja paigaldage see tagasi.

5. Eemaldage õhuvoolikud ja hoidke neid korralikult ning katke auk tihedalt.

TEHNILISED ANDMED:
Jahutusvõimsus (BTU): 9000 BTU / tund
Jahutusvõimsus (vatti): 2600W
Energiatarve (jahutus) W: 950 W
Küttevõimsus (BTU): 7000 BTU / tund
Küttevõimsus (vatti): 2000W
Energiatarve (küte) W: 750 W
Pinge 220-240V~ 50Hz
Helitugevus: <= 65 dB
Õhuvool: 350 m3 / h
Energiaklass: A
Taimer: 24 tundi
R290 jahutusvedeliku kaal: max. 165 grammi

Hoolitse keskkonnakaitse eest..
Kartongist pakendid vii makulatuuri. Kilekotid (PE) viska kasutatud plastiku jaoks ettenähtud mahutitesse.
Kasutatud seadmed vii selleks ettenähtud kogumispunktidesse, sest seadmes leiduvad ohtlikud elemendid
võivad olla kahjulikud keskkonnale. Elektriseadmed tuleb anda nii ära, et seadet ei saaks enam uuesti
kasutada. Kui seadmes on patareid, tuleb need välja võtta ja anda eraldi kogumispunkti.
Seadet ei tohi visata olmejäätmete konteineritesse!!

Ettevaatust, tuleoht.
MITTE läbistada ega põletada.
Pange tähele, et külmutusagens ei pruugi lõhna sisaldada.
Maksimaalne külmutusagensi laadimiskogus: 165 g.

ROMÂNĂ

CONDIȚII GENERALE DE SIGURANȚĂ

INSTRUCȚIUNI DE SIGURANȚĂ IMPORTANTE CITIȚI ÎNCETARE ȘI SALVAȚI

PENTRU VIITOR

1. Înainte de a utiliza dispozitivul, citiți manualul de operare și urmați instrucțiunile
conținute de acesta. Producătorul nu este responsabil pentru daunele cauzate de
utilizarea dispozitivului contrar scopului intenționat sau a funcționării necorespunzătoare
a acestuia.

2. Aparatul este numai pentru uz casnic. Nu folosiți în alte scopuri care nu sunt

54

destinate scopului său.

3. Dispozitivul trebuie conectat numai la o priză de curent alternativ cu o masă de
pământ 220 240V ~ 50Hz. Pentru a spori siguranța operațională, mai multe dispozitive
electrice nu ar trebui conectate la un circuit de curent în același timp.

4. Aveți precauție extremă atunci când utilizați dispozitivul când copiii sunt în apropiere.
Nu permiteți copiilor să se joace cu dispozitivul, nu lăsați copiii sau persoanele
necunoscute de dispozitiv să-l folosească.

5. AVERTIZARE: Acest echipament poate fi utilizat de copii peste 8 ani și de persoane
cu capacitate fizică, senzorială sau mentală limitată sau de persoane care nu au
experiență sau cunoștințe despre echipament, dacă acest lucru este realizat sub
supravegherea unei persoane responsabile pentru siguranța lor sau le-a fost oferită
informații despre utilizarea în siguranță a dispozitivului și sunt conștienți de pericolele
folosirii acestuia. Copiii nu ar trebui să se joace cu echipamentul. Curățarea și
întreținerea dispozitivului nu trebuie să fie efectuată de către copii, cu excepția cazului
în care au peste 8 ani și aceste activități sunt desfășurate sub supraveghere.

6. Deconectați întotdeauna mufa de alimentare ținând priza cu mâna după utilizare. NU
trageți cablul de alimentare.

7. Nu scufundați cablul, mufa și întregul dispozitiv în apă sau în orice alt lichid. Nu
expuneți dispozitivul la condiții atmosferice (ploaie, soare etc.) și nu folosiți în condiții de
umiditate ridicată (băi, case mobile umede).

8. Verificați periodic starea cablului de alimentare. În cazul în care cablul de alimentare
este deteriorat, acesta trebuie înlocuit de un atelier de reparații de specialitate pentru a
evita pericolul.

9. Nu folosiți aparatul cu un cablu de alimentare deteriorat sau dacă a fost aruncat sau
deteriorat în alt mod sau dacă nu funcționează corect. Nu reparați singur dispozitivul,
deoarece există riscul de electrocutare. Duceți dispozitivul deteriorat la un centru de
service adecvat pentru verificare sau reparare. Toate reparațiile pot fi efectuate numai
de către punctele de service autorizate. Reparațiile efectuate incorect pot cauza pericol
grav pentru utilizator.

10. Așezați dispozitivul pe o suprafață rece, stabilă, departe de aparatele de bucătărie
calde, cum ar fi: aragaz electric, arzător de gaz etc.

11. Asigurați-vă că nimic nu blochează intrarea și ieșirea aerului dispozitivului

12. Folosiți dispozitivul numai pe o suprafață plană pentru a preveni scurgerea
condensului

13. Pentru a oferi o protecție suplimentară, este recomandabil să instalați un dispozitiv
de curent rezidual (RCD) în circuitul electric cu un curent rezidual nominal care să nu
depășească 30mA. Întrebați un electrician pentru asta.

14. Curățați regulat filtrul de aer. Frecvența curățării depinde de curățenia aerului.

15. După ce opriți mașina, așteptați cel puțin 5 minute înainte de a o porni din nou.

16. Nu folosiți dispozitivul în locuri însorite. Când dispozitivul se supraîncălzește,
protecția de supraîncălzire va porni dispozitivul.

55

17. Pentru a asigura o răcire eficientă, trebuie să existe o distanță de cel puțin 60 cm
între pereții laterali ai dispozitivului și peretele sau mobilierul sau perdelele.

18. Datorită performanței limitate a dispozitivului, dacă diferența dintre temperatura țintă
și temperatura ambiantă este prea mare, este posibil ca temperatura țintă să nu fie
atinsă.

19. Pentru a reduce riscul de incendiu, electrocutare sau vătămare la utilizarea
aparatului de aer condiționat, respectați următoarele precauții de bază:
a) Conectați-vă la o priză împământată cu 3 pini.
b) Nu îndepărtați pronta de împământare.
c) Nu folosiți adaptorul.
d) Nu folosiți un prelungitor.
e) Deconectați aparatul de aer condiționat înainte de întreținere.
f) Folosiți două sau mai multe persoane pentru a muta și instala aerul conditionat.

20. Nu folosiți agenți care accelerează procesul de decongelare sau curățare, altele
decât cele recomandate de producător.

21. Dispozitivul trebuie depozitat într-o cameră fără surse de aprindere constantă, de
exemplu: foc deschis, aparate cu gaz sau încălzitoare electrice.

ÎÎNAINTE DE PRIMA UTILIZARE – (poza E)
Conectați conectorii la conducta de evacuare a aerului după cum urmează:

1. Extindeți conducta de evacuare a aerului (10) trăgând cele două capete ale conductei.

2. Înșurubați conducta de evacuare a aerului (10) în conectorul conductei de evacuare a aerului (11).

3. Conectați conectorul conductei de evacuare a aerului (11) la dispozitiv.

OBSERVAȚII:

1. Țineți unitatea la cel puțin 1 metru distanță de televizor sau radio pentru a evita interferențele electromagnetice.

2. Nu expuneți unitatea la lumina directă a soarelui pentru a evita estomparea culorii suprafeței.

3. Nu înclinați unitatea mai mult de 35° sau cu susul în jos în timpul transportului. Dacă dispozitivul a fost răsturnat în timpul
transportului, puneți-l jos corect și așteptați 2-4 ore înainte de a-l porni.

4. Așezați unitatea pe o suprafață plană, cu o înclinare mai mică de 5°.

5. Unitatea funcționează mai eficient în anumite locații ale camerei, selectați cea mai bună locație:

- Lângă o fereastră, o uşă sau o fereastră franţuzească.

- Păstrați distanța necesară de la evacuarea aerului de retur până la perete sau alte obstacole de cel puțin 60 cm.

- Extindeți furtunul de aer pentru a vă asigura că celălalt capăt al furtunului de aer are spațiu liber între ușa ferestrei, fereastra sau
orificiul din perete.

- Ieșirea sau admisia aerului nu poate fi blocată de grila de protecție sau de orice obstacol.
Pentru a prelungi durata de viață a unității, scurgeți apa condensată din orificiile de scurgere superioare (8) și inferioare (9) a
răcitorului înainte de a depozita unitatea la sfârșitul sezonului.

DESCRIEREA DISPOZITIVULUI (imaginile A si B)

1. Panou de control 2. Ieșire aer rece

3. Receptor de semnal 4. Telecomandă

5. Mâner de transport 6. Conductă de evacuare

7. Admisia vaporizatorului 8. Orificiul superior de scurgere

9. Orificiul de scurgere în jos 10. Conductă de evacuare a aerului

11. Conector al conductei de evacuare a aerului 12. Adaptor de evacuare pentru fereastră

PANOUL DE CONTROL (imaginea C)
A. Buton de pornire ON/OFF B. Buton de viteza ventilatorului
C. Butonul de mod D. Butonul de cronometru/creștere temperatură
E. Buton cronometru/scădere temperatură F. Indicator de viteză scăzută a ventilatorului
G. Indicator de viteză mare a ventilatorului I. Buton pentru modul de repaus

56

J. Indicator mod automat K. Indicator mod răcire
L. Indicator mod dezumidificare/USCARE M. Indicator mod ventilator
N. Buton cronometru O. Buton oscilație
R. Indicator mod de încălzire S. Indicator de viteză medie a ventilatorului
T. Indicator de conexiune Wi-Fi

TELECOMANDA – imaginea D
Telecomanda transmite semnale către sistem.
Butonul „A” - dacă apăsați acest buton, aparatul va fi pornit când este alimentat sau va fi oprit când este în funcțiune.
Butonul „B” - apăsați-l în succesiune pentru a selecta viteza dorită a ventilatorului: mică sau medie sau ridicată.
Butonul „C” - apăsați-l pentru a selecta modul de funcționare: „J”, „K”, „L”, „M” sau „R”.
Butonul "D" / "E" - apăsați pentru a regla temperatura camerei și cronometrul.
Butonul „I” - apăsați pentru a seta sau anula modul de repaus.
Butonul „N” - apăsați pentru a seta timpul de oprire automată și pornire automată.
Butonul „O” - apăsați pentru a seta sau anula modul de balansare a jaluzelelor.

FUNCȚIONAREA PANOULUI DE CONTROL

MODURI: AUTOMAT / RĂCIRE / USCAT / VENTILATOR / ÎNCĂLZIRE

1. Porniți dispozitivul.
a) Conectați dispozitivul și apoi dispozitivul emite un bip o dată.
b) Apăsați butonul „A”, apoi dispozitivul se va porni.
c) Dioda LED afișează temperatura camerei și începe să funcționeze în modul automat.

2.Alegeți modul de funcționare
Apăsați butonul „C” pentru a selecta modul de funcționare dorit după secvență:
Mod automat „J” -> Mod răcire „K” -> Mod uscare „L” -> Mod ventilator „M” -> Mod încălzire „R”

3. Reglați temperatura
Temperatura poate fi setată în intervalul 15°-31°C. Apăsați butonul „D” sau „E” pentru a crește sau a scădea temperatura cu 1°C
apăsând o dată. Panoul LED al dispozitivului arată temperatura țintă timp de 5 secunde și apoi afișează temperatura camerei.

4. Reglați viteza ventilatorului
Apăsați butonul „B” pentru a selecta viteza dorită a ventilatorului care se arată în secvență:
Viteză mică „F” -> Viteză medie „S” -> Viteză mare „G”

5. Putere
Când apăsați din nou butonul „A”, dispozitivul va suna „di” și nu mai funcționează.

6. Apăsați butonul „I” pentru a intra în modul de repaus al. dispozitivului.

7. Apăsați butonul „N” pentru a seta o oprire temporizată.

8. Apăsați butonul „O” pentru a seta oscilația oscilației aerului în sus-jos.

PRINCIPIUL DE FUNCȚIONARE FIECARE MOD:
Modul AUTO „J”:
Odată ce funcția „J” este selectată, senzorul de temperatură interioară funcționează automat și selectează unul dintre modurile de
funcționare de mai jos:

- Când temperatura camerei este ≥24 ℃, unitatea va selecta automat modul de răcire modul „K”.
sau

- Când temperatura camerei = 23 ℃, unitatea va selecta automat modul ventilator „M.”.
sau

- Când temperatura camerei este ≤ 22 ℃, unitatea va selecta automat modul de încălzire „R”.

Dezumidificare modul „L”:

1. Ventilatorul centrifugal superior va funcționa la viteză mică, iar viteza nu poate fi reglată.

2. Compresorul se va opri după 8 minute de funcționare, apoi va funcționa din nou după 6 minute.

3. Dispozitivul adoptă modul de dezumidificare cu temperatură constantă, iar reglarea temperaturii nu este eficientă.
AVERTIZARE:
Când utilizați dispozitivul în condiții de umiditate variabilă, orificiul de scurgere al răcitorului de jos (9) trebuie să fie deschis în
permanență și să asigure scurgerea constantă a apei. Pentru o scurgere confortabilă a apei, utilizați conducta de plastic inclusă.

Modul COOL „K”:

1. Când temperatura camerei este mai mare decât temperatura setată pe panoul de control, compresorul începe să funcționeze.

2. Când temperatura camerei este mai mică decât temperatura setată pe panoul de control, compresorul oprește și ventilatorul
superior funcționează la viteza setată inițială.

57

Modul ventilator „M.”:

1. Ventilatorul centrifugal superior funcționează la viteza setată, iar compresorul nu funcționează.

2. Reglarea temperaturii nu este eficientă.

Modul de încălzire „R”:

1. Când temperatura camerei este mai mare decât temperatura setată, dispozitivul va opri automat funcția de încălzire.

2. Când temperatura camerei este mai mică decât temperatura setată, dispozitivul va începe automat funcția de încălzire.

Funcționarea temporizatorului „N”:

1. Apăsați butonul „N” pentru a seta timpul de oprire automată în timp ce unitatea funcționează.

2. Apăsați butonul „N” pentru a seta ora de pornire automată în timp ce unitatea este gata.

3. Timpul poate fi reglat într-un interval de la 1 oră la 24 de ore prin apăsarea butonului „D” pentru a crește sau „E” pentru a reduce
perioada de funcționare a dispozitivului.

Funcționare în modul de repaus „I”.

1. Modul de repaus funcționează când unitatea este în modul de răcire „K” și modul de încălzire „R”.

2. Apăsați butonul „I” în modul de răcire „K”, apoi unitatea va funcționa în modul de repaus, iar ventilatorul centrifugal superior va
trece automat la viteză mică. Temperatura setată va crește cu 1 ℃ după o oră și va crește cu 2 ℃ după două ore. După șase ore,
unitatea se va opri.

3. Apăsați butonul „I” în modul de încălzire „R”, apoi dispozitivul va funcționa în modul de repaus și ventilatorul centrifugal sus va
trece automat la viteză mică. Temperatura setată va scădea cu 1 ℃ după o oră și va scădea cu 2 ℃ după două ore. După șase ore,
unitatea se va opri.

Funcționare în modul de balansare „O”:
Când dispozitivul este pornit, apăsați butonul „O”, fanta verticală se va porni sau se va opri. Când modul de balansare este activat,
fanta se poate balansa în sus și în jos cu 60 de grade. Apăsați din nou butonul „O”, fanta va înceta să se balanseze.

Funcția WI-FI - Conexiune
Vă rugăm să rețineți că aspectul capturilor de ecran afișate la pagina 4 poate fi modificat de „Tuya Smart” ca urmare a dezvoltării
tehnologice de la data producției produsului până la data achiziționării acestui dispozitiv, cu toate acestea, principiul general de
conectare este descris mai jos:

1. Descărcați aplicația „Tuya Smart” pe telefonul dvs. inteligent.

2. Apoi „adăugați dispozitiv”. Uită-te la ecranul de imprimare I.

3. Apăsați pictograma din folderul „Electrocasnice mari”.

4. Apăsați pictograma din folderul „Aer condiționat portabil (WI-FI)”. Uită-te la ecranul de imprimare II.

5. Alegeți „2,4G Hz Wi-Fi” (câmpul pentru parolă este gol, scrieți-vă parola) apăsați „Următorul”. Uită-te la ecranul de imprimare III.

6. Pe ecran: „Resetați dispozitivul la început” apăsați pe „Confirmați că indicatorul clipește rapid” și apăsați pe „URMĂTOR”. Uită-te
la ecranul de imprimare IV.
Avertisment: Dacă indicatorul Wi-Fi „T” al dispozitivului dumneavoastră nu clipește rapid, așezați dispozitivul într-o poziție verticală și
țineți apăsate simultan cele două butoane, butonul timer „N” și butonul de creștere a temperaturii „D” împreună timp de câteva
secunde, apoi Lumina WI-FI va clipi.

7. Acum vedeți ecranul „Adăugarea dispozitivului” și progresul procesului de adăugare a dispozitivului. Durează doar câteva
secunde.

8. Când vedeți „Adăugat cu succes”, apăsați „Terminat”. Uită-te la ecranul de imprimare V.

9. Veți vedea ecranul „Bun venit acasă”, apoi ar trebui să apăsați pictograma dezactivare „OFF” pentru a comuta în comutatorul „ON”
pentru a începe funcționarea în același mod cum este descris pentru operarea prin telecomandă (4).
Înștiințare: Placa de control principală are funcție de memorie, când dispozitivul este gata de funcționare, dar în stare de oprire,
placa de control principală poate memora inițializarea modului de lucru. Când porniți unitatea, va funcționa ca aceeași activare a
modului de lucru ca data trecută, nu este nevoie să resetați din nou modul de lucru. (Această condiție nu este disponibilă când
unitatea este în modul AUTO „J”.)

10. Când un cont TUYA operează acest dispozitiv, un alt cont TUYA nu se poate conecta direct la același dispozitiv. Primul cont
conectat ar trebui să partajeze dispozitivul cu al doilea cont TUYA.

TELECOMANDA

1. Glisați capacul din spate pentru a deschide și scoateți filmul izolator de pe baterii.

2. Pune bateriile în interiorul slotului, trebuie să corespundă semnelor „+” și „-” de pe telecomandă.

3. Dacă nu folosiți dispozitivul pentru o perioadă lungă de timp, scoateți bateriile.

4. Pentru a preveni poluarea mediului, scoateți bateriile uzate și aruncați în siguranță și în mod corespunzător.
Pentru a opera dispozitivul, îndreptați telecomanda spre receptorul de semnal. Telecomanda va acționa dispozitivul la o distanță de 5
metri atunci când va îndrepta către receptorul de semnal al. dispozitivului.

58

DISPOZITIVE DE PROTECTIE
Dispozitivul de protecție poate declanșa și opri aparatul în cazurile enumerate mai jos:

1. în modul de răcire: temperatura aerului din interior este peste 43°C (109°F)

2. în modul de răcire: temperatura camerei este sub 15°C (59°F)

3. în modul de dezumidificare: temperatura camerei este sub 15°C (59°F).
Dacă dispozitivul funcționează în modul de răcire „K” sau dezumidificare „L” cu ușa sau fereastra deschisă pentru o perioadă lungă
de timp, când umiditatea relativă este peste 80%, roua poate picura din priză.

Dispozitivul de protecție va funcționa în următoarele cazuri:

1. Reporniți dispozitivul imediat după oprirea lucrului sau schimbarea modului selectat în timpul lucrului, trebuie să așteptați 3
minute.

2. Dacă ștecherul a fost scos, după repornire dispozitivul va reveni la modul original, toate setările temporizatorului trebuie setate
din nou.

OBSERVAȚIE: în această unitate este ascunsă reciclarea apei cu condensare. Apa de condensare este menținută parțial reciclată
între condensator și placa de apă. Când nivelul apei se ridică la nivelul superior, întrerupătorul cu plutitor și indicatorul de apă plină
(E4) se aprind pentru a reaminti scurgerea apei. Vă rugăm să întrerupeți alimentarea cu energie, mutați aparatul într-un loc adecvat,
scoateți dopul de scurgere, evacuați complet apa. După scurgere, reinstalați dopul, altfel aparatul poate curge și vă umezește
camera.

Dacă aparatul este plasat într-o poziție care permite scurgerea apei, puteți, de asemenea, conecta conducta la orificiul de scurgere
pentru a evacua apa. La trus se adaugă conducta de scurgere, diametru interior 9 mm, diametru exterior 12 mm, material: PVC.

Depanare

1) Problemă: nu funcționează.
Analiză:
a) poate declanșarea protectorului sau siguranța este arsă, vă rugăm să așteptați 3 minute și să începeți din nou, dispozitivul de
protecție poate împiedica dispozitivul să funcționeze.
c) poate bateriile telecomenzii sunt epuizate.
d) poate că ștecherul nu este conectat corect.

2) Problemă: funcționează doar pentru o perioadă scurtă de timp
Analiză:
a) dacă temperatura setată este aproape de temperatura camerei, puteți reduce temperatura setată.
b) poate orificiul de aer este blocat de un obstacol. Îndepărtați obstacolul.

3) Problemă: funcționează, dar nu se răcește
Analiză:
a) poate ușa sau fereastra sunt deschise.
b) poate la distanță apropiată există un alt aparat care funcționează la căldură, cum ar fi încălzitor sau lampă, etc.
c) filtrul de aer este murdar, vă rugăm să-l curățați.
d) ieșirea sau admisia aerului este blocată.
f) temperatura setată este prea mare.

4) Problemă: Scurgerea de apă în timpul deplasării.
Analiză:
a) scurgeți condensul înainte de mutare.
b) pentru a evita scurgerile de apă, vă rugăm să localizați dispozitivul pe un teren plat.

5) Problemă: nu funcționează și udă indicatorul „E4”
Analiză:
a) scoateți dopul de cauciuc pentru a evacua apa.
b) dacă se află adesea în această stare, vă rugăm să contactați serviciul tehnic calificat.
Depanare

6) Problemă: Dispozitivul nu reușește să pornească.
Analiză:
a) poate nu este conectat. Deci, conectați-l.
b) poate fi deteriorat ștecherul sau priza. Înlocuiți cu furnizorul de servicii.
c) poate siguranța ruptă. Înlocuiți siguranța de către furnizorul de servicii (specificație: 3,15A/250VAC).

7) Problemă: Dispozitivul se oprește automat.
Analiză:
a) cronometrare oprită sau temperatura setată atinsă. Reporniți-l sau așteptați comutarea automată.

8) Problemă: fără aer rece în modul COOL „K”.
Analiză:
a) temperatura camerei este mai mică decât temperatura setată. Este un fenomen normal, mașina se va comuta automat în timp ce

59

temperatura camerei este mai mare decât temperatura setată.
b) Dispozitivul intră în protecție împotriva înghețului. Dispozitivul se va comuta automat după terminarea protecției împotriva
înghețului.

9) Problemă: LED-ul afișează codul de eroare „E2”
Analiză:
a) senzorul de temperatură a camerei se defectează sau se deteriorează. Înlocuiți senzorul de temperatură a camerei de către
furnizorul de servicii.

10) Problemă: LED-ul afișează codul de eroare „E3”
Analiză:
a) senzorul conductei de ulei al vaporizatorului este defect sau deteriorat. Înlocuiți senzorul conductei serpentinei vaporizatorului de
către furnizorul de servicii.

11) Problemă: LED-ul afișează codul de eroare „E4”
Analiză:
a) avertizare de plin cu apă. Scurgeți apa.

CURATENIE SI MENTENANTA
Întreținerea dispozitivului

1. Opriți mai întâi dispozitivul înainte de a deconecta de la sursa de alimentare.

2. Ștergeți cu o cârpă moale și uscată. Utilizați apă călduță sub 40°C pentru a curăța dacă aparatul este foarte murdar.

3. Nu utilizați niciodată substanțe volatile, cum ar fi benzina sau praful de lustruit, pentru a curăța dispozitivul.

Întreținere filtre de aer
Este necesara curatarea filtrelor de aer la fiecare 2 saptamani daca aparatul functioneaza intr-un mediu extrem de praf. Curățați
după cum urmează:

1. Opriți mai întâi dispozitivul, împingeți în sus ambele filtre de aer (Imaginea F).

1.a. Pentru a îndepărta primul filtru de aer, scoateți în partea dreaptă filtrul cu mânerul prezentat în imaginea F1.

1.b. Pentru a scoate cel de-al doilea filtru de aer, trageți capacul în exterior spre dvs. în locul indicat în imaginea F2. Acum 4
zăvoare se vor elibera ușor.

2. Curăţaţi şi reinstalaţi ambele filtre de aer înainte de a porni din nou.

3. Dacă murdăria este vizibilă, spălați-o cu o soluție de detergent în apă călduță. După curățare, uscați-l într-un loc umbrit și
răcoros, apoi reinstalați-l.

Întreținere după utilizarea sezonieră

1. Dacă dispozitivul nu va folosi mai mult timp, asigurați-vă că ați scos dopul de cauciuc al orificiului de scurgere al răcitorului de sus
(8) și dopul de cauciuc în jos orificiul de scurgere al răcitorului (9) al orificiului de scurgere, pentru a scurge apa. .

2. Țineți aparatul în funcțiune cu ventilator doar o jumătate de zi în timpul unei zile însorite pentru a usca aparatul în interior și
pentru a preveni mucegaiul.

3. Opriți dispozitivul și scoateți ștecherul cablului de alimentare, apoi scoateți bateriile telecomenzii și depozitați dispozitivul în mod
corespunzător.

4. Curăţaţi filtrul de aer şi reinstalaţi-l.

5. Scoateți furtunurile de aer și depozitați-le corespunzător și acoperiți etanș orificiul.

DATE TEHNICE:
Capacitate de racire (BTU): 9000 BTU/ora
Capacitate de racire (wati): 2600W
Consum de energie (răcire) W: 950 W
Capacitate de incalzire (BTU): 7000 BTU/ora
Capacitate de incalzire (wati): 2000W
Consum de energie (încălzire) W: 750 W
Tensiune 220-240V~ 50Hz
Volumul: <= 65dB
Debit aer: 350 m3/h
Clasa energetica: A
Cronometru: 24 de ore
Greutate lichid de răcire R290: max. 165 de grame

Din grija pentru mediul înconjurător. Ambalajele din carton vă rugăm să le transmiteţi şa centrele de maculatură.
Sacii din polietilenă (PE) trebuie aruncate în recipientele pentru materialele plastice. Dispozitivul uzat trebuie
transmis la punctul corespunzător de depozitare, deoarece componentele periculoase care se găsesc în
dispozitiv pot fi foarte periculoase pentru mediul înconjurător. Dispozitivul electric trebuie transmis în aşa fel încât
să se limiteze utilizarea lui repetată. Dacă în dispozitiv se găsesc baterii acestea trebuiesc scoase şi transmise
către punctul de depozitare a acestora, separat.

Atenție, risc de incendiu.
NU străpungeți și nu ardeți.

Rețineți că agentul frigorific nu poate conține miros.
Cantitatea maximă de încărcare a agentului frigorific: 165g.

60

BOSANSKI

OPĆI UVJETI SIGURNOSTI

VAŽNE SIGURNOSNE UPUTE PROČITAJTE UPOZORENJE I UŠTEDITE

BUDUĆNOST

1. Prije upotrebe uređaja, pročitajte korisnički priručnik i slijedite upute sadržane u
njemu. Proizvođač ne odgovara za štetu nastalu upotrebom uređaja suprotno njegovoj
predviđenoj namjeni ili nepravilnom radu.

2. Uređaj je namenjen samo za kućnu upotrebu. Ne koristite za druge svrhe koje nisu
prema njegovoj predviđenoj namjeni.

3. Uređaj treba priključiti na izmjeničnu utičnicu samo uzemljenim 220 240V ~ 50Hz. Da
bi se povećala operativna sigurnost, više električnih uređaja ne smije istovremeno biti
povezano na jedan strujni krug.

4. Budite izuzetno oprezni kada koristite uređaj kada su djeca u blizini. Ne dozvolite
djeci da se igraju s uređajem, ne dozvolite djeci ili osobama koje nisu upoznate s
uređajem da ga koriste.

5. UPOZORENJE: Ovu opremu mogu koristiti djeca starija od 8 godina i osobe
ograničene fizičke, senzorne ili mentalne sposobnosti, ili ljudi koji nemaju iskustva ili
znanje o opremi, ako se to radi pod nadzorom odgovorne osobe radi njihove sigurnosti
ili su im odobreni podaci o sigurnoj upotrebi uređaja i svjesni su opasnosti korištenja.
Deca se ne smeju igrati sa opremom. Čišćenje i održavanje uređaja ne smiju obavljati
djeca, osim ako su starija od 8 godina i ove aktivnosti se izvode pod nadzorom.

6. Uvek isključite utikač držeći utičnicu rukom nakon upotrebe. NE povlačite kabl za
napajanje.

7. Nemojte uranjati kabl, utikač i cijeli uređaj u vodu ili bilo koju drugu tečnost. Ne
izlažite uređaj atmosferskim uvjetima (kiša, sunce itd...) I ne koristite u uvjetima visoke
vlažnosti (kupaonice, vlažne mobilne kućice).

8. Povremeno provjeravajte stanje kabela za napajanje. Ako je kabl za napajanje
oštećen, zamijenite ga specijalnom servisnom radionicom kako biste izbjegli opasnost.

9. Ne koristite uređaj s oštećenim kablom za napajanje ili ako je ispao ili oštećen na bilo
koji drugi način ili ako ne radi ispravno. Ne popravljajte uređaj sami jer postoji opasnost
od električnog udara. Oštećeni uređaj odnesite u odgovarajući servisni centar radi
provjere ili popravljanja. Sve popravke smiju obavljati samo ovlašteni servisi. Nepravilno
izvedeni popravci mogu predstavljati ozbiljnu opasnost za korisnika.

10. Uređaj postavite na hladnu i stabilnu površinu, dalje od vrućih kuhinjskih uređaja kao
što su: električni štednjak, plinski plamenik itd...

11. Pazite da ništa ne blokira dovod i izlaz zraka na uređaju

12. Koristite uređaj samo na ravnoj površini kako biste spriječili da se kondenzacija
prolije

13. Da biste osigurali dodatnu zaštitu, preporučljivo je u električni krug instalirati
zaostalu struju (RCD), nazivna zaostala struja koja ne prelazi 30mA. Pitajte za to
električara.

61

14. Redovno čistite filtar za vazduh. Učestalost čišćenja ovisi o čistoći zraka.

15. Nakon isključenja uređaja pričekajte najmanje 5 minuta prije nego što ga ponovo
uključite.

16. Ne koristite uređaj na sunčanim mjestima. Kad se uređaj pregrijava, na njemu će se
uključiti zaštita od pregrijavanja.

17. Da bi se osiguralo efikasno hlađenje, treba ostati razmak od najmanje 60 cm između
bočnih zidova uređaja i zida, namještaja ili zavjesa.

18. Zbog ograničenih performansi uređaja, ako je razlika između ciljne temperature i
temperature okoline prevelika, ciljna temperatura možda neće biti dosegnuta.

19. Da biste smanjili rizik od požara, strujnog udara ili povreda prilikom upotrebe klima
uređaja, pridržavajte se sledećih osnovnih mera predostrožnosti:
a) Spojite na uzemljenu utičnicu s 3 pina.
b) Ne uklanjajte uzemljenje.
c) Nemojte koristiti adapter.
d) Ne koristite produžni kabel.
e) Isključite klima uređaj prije servisiranja.
f) Koristite dvije ili više osoba za pomicanje i instaliranje klima uređaja.

20. Ne koristite sredstva koja ubrzavaju proces odmrzavanja ili čišćenja drugačija od
onih koje je preporučio proizvođač.

21. Uređaj treba skladištiti u prostoriji bez stalno aktivnih izvora paljenja, na primjer:
otvorene vatre, plinskih uređaja ili električnih grijača.

PRIJE PRVE UPOTREBE – (slika E)
Spojite konektore na kanal za odvod zraka na sljedeći način:

1. Produžite odvodni kanal (10) tako što ćete izvući dva kraja kanala.

2. Zašrafite odvodni kanal (10) u konektor odvodnog kanala (11).

3. Spojite konektor odvodnog kanala (11) na uređaj.

NAPOMENE:

1. Držite uređaj najmanje 1 metar od TV-a ili radija kako biste izbjegli elektromagnetne smetnje.

2. Ne izlažite jedinicu direktnom sunčevom svjetlu kako biste izbjegli izblijeđenje boje površine.

3. Nemojte naginjati jedinicu za više od 35° ili naopako tokom transporta. Ako se uređaj prevrnuo tokom transporta, pravilno ga
odložite i pričekajte 2-4 sata prije nego što ga pokrenete.

4. Postavite jedinicu na ravnu površinu sa nagibom manjim od 5°.

5. Jedinica radi efikasnije na određenim lokacijama prostorija, odaberite najbolju lokaciju:

- Pored prozora, vrata ili francuskog prozora.

- Održavajte potrebnu udaljenost od izlaza povratnog zraka do zida ili drugih prepreka najmanje 60 cm.

- Produžite zračno crijevo kako biste osigurali da drugi kraj crijeva za zrak ima zazor između prozorskih vrata, francuskog prozora ili
rupe u zidu.

- Izlaz ili dovod zraka ne može biti blokiran zaštitnom rešetkom ili bilo kojom preprekom.
Da biste produžili vijek trajanja jedinice, ispustite kondenziranu vodu iz gornjeg (8) i donjeg (9) odvodnog otvora hladnjaka prije nego
što stavite jedinicu u skladište na kraju sezone.

OPIS UREĐAJA (slike A i B)

1. Kontrolna tabla 2. Izlaz hladnog zraka

3. Receptor signala 4. Daljinski upravljač

5. Transportna ručka 6. Izduvni kanal

7. Ulaz u isparivač 8. Gornji odvodni otvor

9. Otvor za donji odvod 10. Odvod zraka

11. Priključak za odvod zraka 12. Adapter za odvod zraka za prozor

62

KONTROLNA TABLA (slika C)
A. Dugme za uključivanje/isključivanje B. Dugme za brzinu ventilatora
C. Dugme za način rada D. Tajmer / Dugme za povećanje temperature
E. Tajmer / Dugme za smanjenje temperature F. Indikator male brzine ventilatora
G. Indikator velike brzine ventilatora I. Dugme za režim mirovanja
J. Indikator automatskog režima K. Indikator režima hlađenja
L. Indikator režima odvlaživanja / SUŠENJA M. Indikator načina rada ventilatora
N. Dugme tajmera O. Dugme za oscilaciju
R. Indikator načina grijanja S. Indikator srednje brzine ventilatora
T. Indikator Wi-Fi veze

DALJINSKI UPRAVLJAČ – slika D
Daljinski upravljač prenosi signale sistemu.
Dugme "A" - ako pritisnete ovo dugme, uređaj će se pokrenuti kada je pod naponom ili će se zaustaviti kada je u radu.
Dugme "B" - pritisnite ga uzastopno da odaberete željenu brzinu ventilatora: nisku ili srednju ili visoku.
Dugme "C" - pritisnite ga za odabir načina rada: "J", "K", "L", "M" ili "R".
Dugme "D" / "E" - pritisnite za podešavanje sobne temperature i tajmera.
Dugme "I" - pritisnite za postavljanje ili otkazivanje režima mirovanja.
Dugme "N" - pritisnite za podešavanje vremena automatskog isključivanja i automatskog uključivanja.
Dugme "O" - pritisnite da biste podesili ili poništili način zakretanja žaluzina.

RAD KONTROLNE TABLE

REŽIMI: AUTOMATSKI / HLADENJE / SUŠENJE / VENTILATOR / GRIJANJE

1. Uključite uređaj.
a) Povežite uređaj, a zatim uređaj jednom zapišti.
b) Pritisnite dugme "A" i uređaj će se uključiti.
c) LED dioda prikazuje sobnu temperaturu i počinje da radi u automatskom režimu.

2.Izaberite način rada
Pritisnite dugme "C" da odaberete željeni režim rada po redosledu:
Automatski način rada "J" -> Način hlađenja "K" -> Način sušenja "L" -> Način rada ventilatora "M" -> Način grijanja "R”

3. Podesite temperaturu
Temperatura se može podesiti u rasponu od 15°-31°C. Pritisnite dugme “D” ili “E” da povećate ili smanjite temperaturu za 1°C
pritiskom jednom. LED panel uređaja prikazuje ciljnu temperaturu 5 sekundi, a zatim prikazuje temperaturu prostorije.

4. Podesite brzinu ventilatora
Pritisnite dugme "B" da odaberete željenu brzinu ventilatora koja se prikazuje po redosledu:
Mala brzina "F" -> Srednja brzina "S" -> Velika brzina "G”

5. Snaga
Kada ponovo pritisnete dugme "A", uređaj će zvučati "di" i prestati da radi.

6. Pritisnite dugme "I" da uđete u stanje mirovanja uređaja.

7. Pritisnite dugme "N" da biste podesili vremensko isključivanje.

8. Pritisnite dugme "O" da podesite oscilaciju vazduha gore-dole..

SVAKI NAČIN RADA:
AUTO "J" način rada:
Kada se izabere radnja "J", senzor unutrašnje temperature radi automatski i bira jedan od sljedećih načina rada:

- Kada je sobna temperatura ≥24 ℃ jedinica će automatski odabrati režim hlađenja "K" režim.
ili

- Kada je sobna temperatura = 23 ℃, jedinica će automatski odabrati način rada ventilatora "M.".
ili

- Kada je sobna temperatura ≤ 22 ℃, jedinica će automatski odabrati način grijanja "R".

Odvlaživanje "L" režima:

1. Gornji centrifugalni ventilator će raditi pri maloj brzini, a brzina se ne može podesiti.

2. Kompresor će se zaustaviti nakon 8 minuta rada, a zatim će ponovo raditi nakon 6 minuta.

3. Uređaj usvaja režim odvlaživanja konstantne temperature, a podešavanje temperature nije efikasno.
UPOZORENJE:
Prilikom rada uređaja u uslovima promenljive vlažnosti, otvor za odvod hladnjaka (9) treba da bude stalno otvoren i da obezbedi
stalnu drenažu vode. Za udobno ispuštanje vode koristite priloženu plastičnu cijev.

63

HLAĐENJE "K" mod:

1. Kada je sobna temperatura viša od podešene temperature na kontrolnoj tabli, kompresor počinje da radi.

2. Kada je sobna temperatura niža od podešene temperature na kontrolnoj tabli, kompresor se zaustavlja i gornji ventilator radi na
originalnoj podešenoj brzini.

Ventilator "M" način rada:

1. Gornji centrifugalni ventilator radi podešenom brzinom, a kompresor ne radi.

2. Podešavanje temperature nije efikasno.

Način grijanja “R”:

1. Kada je sobna temperatura viša od podešene temperature, uređaj će automatski prestati s grijanjem.

2. Kada je sobna temperatura niža od podešene temperature, uređaj će automatski pokrenuti funkciju grijanja.

Rad sa tajmerom "N":

1. Pritisnite dugme “N” da podesite vreme automatskog isključivanja dok jedinica radi.

2. Pritisnite dugme “N” da podesite vreme automatskog uključivanja dok je jedinica spremna.

3. Vrijeme se može podesiti u rasponu od 1 sata do 24 sata pritiskom na tipku "D" za povećanje ili "E" za smanjenje perioda rada
uređaja.

Način mirovanja "I" rad

1. Režim mirovanja radi kada je jedinica u režimu hlađenja "K" i grijanja "R".

2. Pritisnite dugme "I" u režimu hlađenja "K" , tada će jedinica raditi u režimu mirovanja i gornji centrifugalni ventilator će se
automatski uključiti na malu brzinu. Podešena temperatura će se povećati za 1 ℃ nakon jednog sata, a povećati za 2 ℃ nakon dva
sata. Nakon šest sati uređaj će prestati raditi.

3. Pritisnite dugme "I" u režimu grejanja "R" , tada će uređaj raditi u režimu mirovanja i centrifugalni ventilator će se automatski
uključiti na malu brzinu. Podešena temperatura će se smanjiti za 1 ℃ nakon jednog sata, a smanjiti za 2 ℃ nakon dva sata. Nakon
šest sati uređaj će prestati raditi.

Rad u načinu rada "O":
Kada je uređaj uključen, pritisnite dugme "O", vertikalna klapna će se uključiti ili isključiti. Kada je uključen način ljuljanja, lamela se
može pomicati gore-dolje unutar 60 stepeni. Ponovo pritisnite dugme "O", klapna će prestati da se ljulja.

WI-FI funkcija - Veza
Imajte na umu da "Tuya Smart" može promijeniti izgled snimki ekrana prikazanih na stranici 4 kao rezultat tehnološkog razvoja od
datuma proizvodnje proizvoda do datuma kupovine ovog uređaja, međutim, opći princip povezivanja je opisano u nastavku:

1. Preuzmite aplikaciju “Tuya Smart” na svoj pametni telefon.

2. Zatim “dodaj uređaj”. Pogledajte print screen I.

3. Pritisnite ikonu foldera „Veliki kućni aparati“.

4. Pritisnite ikonu foldera „Prenosni klima uređaji (WI-FI)“. Pogledajte print screen II.

5. Odaberite “2,4G Hz Wi-Fi” (polje za lozinku je prazno, upišite svoju lozinku) pritisnite “Dalje”. Pogledajte print screen III.

6. Na ekranu: “Prvo resetujte uređaj” pritisnite “Potvrdite da indikator brzo treperi” i pritisnite “DALJE”. Pogledajte print screen IV.
Upozorenje: Ako Wi-Fi indikator "T" vašeg uređaja ne trepće brzo, postavite uređaj u uspravan položaj i držite pritisnutim dva
dugmeta simultano, dugme tajmera „N” i dugme za povećanje temperature "D" zajedno nekoliko sekundi, a zatim WI-FI lampica će
treptati.

7. Sada vidite ekran “Dodavanje uređaja” i napredak procesa dodavanja uređaja. Potrebno je samo nekoliko sekundi.

8. Kada vidite “Uspješno dodano” pritisnite “Gotovo”. Pogledajte print screen V.

9. Vidite ekran “Dobrodošli kući”, zatim treba pritisnuti ikonicu isključiti “OFF” da biste se prebacili u prekidač “ON” da biste započeli
rad na isti način kao što je opisano za upravljanje preko daljinskog upravljača (4).
Biljeska:
Glavna kontrolna ploča ima memorijsku funkciju, kada je uređaj spreman za rad, ali u stop statusu, glavna kontrolna ploča može
zapamtiti inicijalizaciju radnog načina. Kada uključite jedinicu, radit će na isti način rada kao i prošli put, nema potrebe za ponovnim
resetiranjem radnog načina. (Ovo stanje nije dostupno kada je jedinica u AUTO režimu "J".)

10. Kada 1 TUYA nalog koristi ovaj uređaj, drugi TUYA nalog se ne može direktno povezati na isti uređaj. Prvi povezani nalog bi
trebao dijeliti uređaj sa drugim TUYA računom.

DALJINSKI UPRAVLJAC

1. Gurnite zadnji poklopac da se otvori i skine izolacionu foliju są baterija.

2. Stavite baterije u otvor, moraju odgovarati znakovima "+" i "-" na daljinskom upravljaču.

3. Ako duže vreme ne koristite uređaj, izvadite baterije.

4. Da biste spriječili zagađenje okoliša, izvadite iskorištene baterije i odložite ih na odgovarajući način.

64

Da biste upravljali uređajem, usmjerite daljinski upravljač prema prijemniku signala. Daljinski upravljač će upravljati uređajem na
udaljenosti od 5 metara kada je usmjeren na prijemnik signala uređaja.

ZAŠTITNI UREĐAJI
Zaštitni uređaj se može aktivirati i zaustaviti uređaj u dolje navedenim slučajevima:

1. u načinu hlađenja: temperatura zraka u zatvorenom prostoru je preko 43°C (109°F)

2. u režimu hlađenja: sobna temperatura je ispod 15°C (59°F)

3. u režimu odvlaživanja: sobna temperatura je ispod 15°C (59°F).
Ako uređaj radi u režimu hlađenja “K” ili odvlaži “L” sa otvorenim vratima ili prozorima duže vrijeme kada je relativna vlažnost iznad
80%, rosa može kapati iż izlaza.

Zaštitni uređaj će raditi u sljedećim slučajevima:

1. Ponovno pokretanje uređaja odmah nakon prestanka rada ili promjena odabranog načina rada u toku rada, morate pričekati 3
minute.

2. Ako je utikač izvađen, nakon ponovnog pokretanja uređaj će se vratiti u originalni način rada, sve postavke tajmera moraju biti
ponovo podešene.

NAPOMENA: u ovoj jedinici je skriveno recikliranje kondenzacijske vode. Kondenzirajuća voda se dijelom reciklira između
kondenzatora i vodene ploče. Kada nivo vode poraste do gornjeg nivoa, prekidač s plovkom i indikator pune vode (E4) svetle kako
bi podsetili na ispuštanje vode. Prekinite napajanje, premjestite uređaj na odgovarajuće mjesto, uklonite čep za ispuštanje, ispustite
vodu do kraja. Nakon odvoda, ponovo postavite utikač, inače bi uređaj mogao procuriti i učiniti vašu sobu vlažnom.

Ako je uređaj postavljen u položaj koji propušta odvodnu vodu, također možete spojiti cijev na otvor za odvod da biste ispustili vodu.
Odvodna cijev se dodaje u komplet, unutrašnji prečnik 9mm, spoljašnji prečnik 12mm, materijal: PVC.

Rješavanje problema

1) Problem: Ne radi.
analiza:
a) možda je pregorio zaštitnik ili osigurač, pričekajte 3 minute i počnite ponovo, zaštitni uređaj možda sprječava rad uređaja.
c) možda su baterije u daljinskom upravljaču istrošene.
d) možda utikač nije pravilno priključen.

2) Problem: radi samo kratko vrijeme
analiza:
a) ako je podešena temperatura blizu sobne temperature, možete smanjiti podešenu temperaturu.
b) možda je otvor za vazduh blokiran preprekom. Uklonite prepreku.

3) Problem: radi, ali ne hladi
analiza:
a) možda su vrata ili prozori otvoreni.
b) možda se u neposrednoj blizini nalazi neki drugi uređaj koji radi kao grijač ili lampa, itd.
c) filter za vazduh je prljav, očistite ga.
d) je blokiran izlaz ili dovod zraka.
f) podešena temperatura je previsoka.

4) Problem: curenje vode tokom kretanja.
analiza:
a) ispraznite kondenzat prije premještanja.
b) da biste izbjegli curenje vode, postavite uređaj na ravno tlo.

5) Problem: Ne radi i indikator pune vode "E4"
analiza:
a) izvucite gumeni čep za ispuštanje vode.
b) ako je često u ovom stanju, obratite se kvalifikovanom tehničkom servisu.
Rješavanje problema

6) Problem: Uređaj se ne može pokrenuti.
analiza:
a) možda nije priključen. Dakle, uključite ga.
b) možda oštećenje utikača ili utičnice. Zamijenite od strane dobavljača usluga.
c) možda je osigurač pokvaren. Zamijenite osigurač od strane servisera (specifikacija: 3,15A/250VAC).

7) Problem: Uređaj se automatski zaustavlja.
analiza:
a) vremensko isključenje ili dostignuta podešena temperatura. Ponovo ga pokrenite ili sačekajte automatsko prebacivanje.

8) Problem: nema hladnog vazduha u režimu COOL "K".
analiza:

65

a) sobna temperatura je niža od podešene temperature. To je normalna pojava, mašina će se automatski uključiti dok je sobna
temperatura viša od podešene temperature.
b) Uređaj ulazi u zaštitu od smrzavanja. Uređaj će se automatski prebaciti nakon završetka zaštite od smrzavanja.

9) Problem: LED prikazuje kod greške "E2"
analiza:
a) senzor sobne temperature pokvari ili se ošteti. Zamijenite senzor sobne temperature od strane servisera.

10) Problem: LED prikazuje kod greške "E3"
analiza:
a) senzor cijevi za ulje isparivača pokvari ili je oštećen. Zamijenite senzor cijevi zavojnice isparivača od strane servisera.

11) Problem: LED prikazuje kod greške "E4"
analiza:
a) upozorenje o punoj vodi. Ocijedite vodu.

ČIŠĆENJE I ODRŽAVANJE
Održavanje uređaja

1. Prvo isključite uređaj prije isključivanja iż napajanja.

2. Obrišite mekom i suvom krpom. Koristite mlaku vodu ispod 40°C za čišćenje ako je uređaj jako prljav.

3. Nikada ne koristite isparljive supstance kao što su benzin ili prašak za poliranje za čišćenje uređaja.

Održavanje vazdušnih filtera
Potrebno je očistiti filtere zraka svake 2 sedmice ako uređaj radi u izuzetno prašnjavom okruženju. Očistite na sljedeći način:

1. Prvo zaustavite uređaj, gurnite oba filtera za vazduh (Slika F).

1.a. Da biste izvadili prvi filter za vazduh, izvucite sa desne strane filter za ručku prikazanu na slici F1.

1.b. Da biste uklonili drugi filter za vazduh, povucite poklopac ka sebi na mesto prikazano na slici F2. Sada će se 4 zasuna lako
otpustiti.

2. Očistite i vratite oba filtera za zrak prije ponovnog uključivanja.

3. Ako je prljavština uočljiva, operite je rastvorom deterdženta u mlakoj vodi. Nakon čišćenja osušite ga na zasjenjenom i hladnom
mjestu, a zatim ga ponovo postavite.

Održavanje nakon sezonskog korištenja

1. Ako uređaj nećete koristiti duže vrijeme, obavezno izvucite gumeni čep gornjeg drenažnog otvora hladnjaka (8) i gumeni čep dolje
drenažni otvor hladnjaka (9) odvodnog otvora, kako biste ispustili vodu .

2. Ostavite uređaj da radi sa ventilatorom samo pola dana tokom sunčanog dana kako biste osušili uređaj iznutra i spriječili da
postane pljesniv.

3. Zaustavite uređaj i izvucite utikač kabla za napajanje, zatim izvadite baterije iz daljinskog upravljača i pravilno skladištite uređaj.

4. Očistite filter za vazduh i ponovo ga postavite.

5. Uklonite crijeva za zrak i pravilno ih skladištite, te dobro zatvorite rupu.

TEHNIČKI PODACI:
Kapacitet hlađenja (BTU): 9000 BTU / sat
Kapacitet hlađenja (vati): 2600W
Potrošnja energije (hlađenje) W: 950 W
Kapacitet grijanja (BTU): 7000 BTU / sat
Kapacitet grijanja (vati): 2000W
Potrošnja energije (grijanje) W: 750 W
Napon 220-240V~ 50Hz
Jačina zvuka: <= 65dB
Protok vazduha: 350 m3 / h

Brinući za okoliš. Molimo Vas da kartonska pakovanja odnesete u otkup otpadnog papira. Polietilenske džakove (PE) bacajte u kontejner za
plastiku. Iskorišćen uređaj treba odneti na odgovarajuću deponiju, jer opasni sastojci koji se u njemu nalaze, mogu biti opasni za okoliš.
Električni uređaj treba odneti na način, koji ograničava njegovu ponovnu upotrebu i korištenje. Ako se u uređaju nalaze baterije, treba ih izvaditi i
odvojeno predati na deponiju. Uređaj se ne smije bacati u kontejner za komunalni otpad!!

Oprez, opasnost od požara
NE bušite i ne palite.
Imajte na umu da rashladno sredstvo ne sadrži miris.
Maksimalna količina punjenja rashladnog sredstva: 165g.

MAGYAR

ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK

FONTOS BIZTONSÁGI UTASÍTÁSOK FIGYELMESEN OLVASSA EL ÉS TÖRVÉNYE

JÖVŐBEN

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban
található utasításokat. A gyártó nem felel a kárért, amelyet az eszköz rendeltetésszerű

66

használatának vagy nem megfelelő működésének okozott.

2. A készülék csak otthoni használatra készült. Ne használja más célra, amely nem a
rendeltetésszerű.

3. A készüléket csak földelt 220 240 V ~ 50 Hz feszültségű hálózati aljzathoz szabad
csatlakoztatni. Az üzembiztonság növelése érdekében több elektromos készüléket nem
szabad egyszerre csatlakoztatni egy áramkörhöz.

4. Nagyon óvatosan járjon el az eszköz használatakor, ha a közelben vannak
gyermekek. Ne engedje, hogy gyermekek játsszanak az eszközzel, ne engedjék, hogy
gyermekek vagy a készüléket ismeretlen emberek használják.

5. FIGYELMEZTETÉS: Ezt a készüléket 8 évesnél idősebb gyermekek és korlátozott
fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek, vagy azok a
személyek használhatják, akiknek nincs tapasztalata vagy ismerete a berendezésről, ha
ezt egy felelős személy felügyelete alatt végzik. biztonságuk érdekében, vagy
információkat kaptak nekik az eszköz biztonságos használatáról, és tisztában vannak
annak használatának veszélyeivel. A gyermekek nem játszhatnak a felszereléssel. Az
eszköz tisztítását és karbantartását csak gyermekek végezhetik, kivéve ha 8 évesnél
idősebbek, és ezeket a tevékenységeket felügyelet mellett végzik el.

6. Használat után mindig húzza ki a hálózati csatlakozót az aljzat kezével. NE húzza be
a tápkábelt.

7. Ne merítse a kábelt, a dugót és az egész készüléket vízbe vagy más folyadékba. Ne
tegye ki a készüléket légköri körülményeknek (eső, nap, stb.), Illetve ne használja
magas páratartalom esetén (fürdőszoba, nedves mobilházak).

8. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel sérült, akkor a veszély
elkerülése érdekében szakszervizben kell cserélni.

9. Ne használja a készüléket sérült tápkábellel, ha leesett vagy egyéb módon megsérült,
vagy nem működik megfelelően. Ne javítsa saját kezűleg a készüléket, mert fennáll az
áramütés veszélye. Vigye a sérült készüléket megfelelő szervizközpontba ellenőrzés
vagy javítás céljából. Minden javítást csak hivatalos szerviz végezhet. A helytelenül
elvégzett javítások súlyos veszélyt jelenthetnek a felhasználó számára.

10. Helyezze a készüléket hűvös, stabil felületre, távol a forró konyhai készülékektől,
például: elektromos tűzhely, gázégő stb.

11. Ellenőrizze, hogy semmi nem akadályozza-e a készülék levegő be- és kimenetet

12. A készüléket csak sík felületen használja, hogy megakadályozza a kondenzvíz
kiömlését

13. A kiegészítő védelem érdekében tanácsos az áramkörbe beépíteni olyan
maradékáram-eszközt (RCD), amelynek névleges maradékáram nem haladja meg a 30
mA-t. Kérdezzen egy villanyszerelőtől.

14. Rendszeresen tisztítsa meg a légszűrőt. A tisztítás gyakorisága a levegő
tisztaságától függ.

15. A gép kikapcsolása után várjon legalább 5 percet, mielőtt újra bekapcsolja.

67

16. Ne használja a készüléket napos helyeken. Amikor a készülék túlmeleged, a
túlmelegedés elleni védelem bekapcsol.

17. A hatékony hűtés érdekében legalább 60 cm távolságot kell tartani a készülék
oldalfalai és a fal, a bútor vagy a függöny között.

18. Az eszköz korlátozott teljesítménye miatt, ha a célhőmérséklet és a környezeti
hőmérséklet közötti különbség túl nagy, előfordulhat, hogy a célhőmérsékletet nem érik
el.

19. A légkondicionáló használatakor a tűz, áramütés vagy sérülés kockázatának
csökkentése érdekében tartsa be a következő alapvető óvintézkedéseket:
a) Csatlakoztasson egy földelt aljzathoz 3 érintkezővel.
b) Ne vegye le a földelő karot.
c) Ne használja az adaptert.
d) Ne használjon hosszabbítót.
e) Szervizelés előtt húzza ki a légkondicionálót.
f) Használjon két vagy több embert a légkondicionáló mozgatásához és felszereléséhez.

20. A leolvasztás vagy tisztítás felgyorsítását célzó szereket csak a gyártó által ajánlott
módon használjon.

21. Az eszközt olyan helyiségben kell tárolni, ahol nem működnek állandóan működő
gyújtóforrások, például: nyílt tűz, gázkészülékek vagy elektromos fűtőberendezések.

ELSŐ HASZNÁLAT ELŐTT – (E kép)
Csatlakoztassa a csatlakozókat a levegőelvezető csatornához az alábbiak szerint:

1. Húzza ki a levegőelvezető csatornát (10) a csatorna két végének kihúzásával.

2. Csavarja be a levegőelvezető csatornát (10) a levegőelvezető csatorna (11) csatlakozójába.

3. Csatlakoztassa a levegőelvezető csatorna (11) csatlakozóját a készülékhez.

MEGJEGYZÉSEK:

1. Az elektromágneses interferencia elkerülése érdekében tartsa az egységet legalább 1 méter távolságra a TV-től vagy rádiótól.

2. Ne tegye ki a készüléket közvetlen napsugárzásnak, hogy elkerülje a felület színének kifakulását.

3. Szállítás közben ne döntse meg az egységet 35°-nál nagyobb szögben vagy fejjel lefelé. Ha a készüléket szállítás közben
megfordították, tegye le megfelelően, és várjon 2-4 órát, mielőtt elindítja.

4. Helyezze az egységet sík felületre, 5°-nál kisebb dőlésszöggel.

5. Az egység hatékonyabban működik bizonyos helyiségekben, válassza ki a legjobb helyet:

- Ablak, ajtó vagy franciaablak mellett.

- Tartsa a szükséges távolságot a visszatérő levegő kimenetétől a falig vagy egyéb akadályokig legalább 60 cm-re.

- Húzza ki a levegőtömlőt, hogy biztosítsa, hogy a levegőtömlő másik végén legyen szabad hézag az ablakajtó, a franciaablak vagy a
fali nyílás között.

- A levegőkimenetet vagy -bemenetet nem zárhatja el védőrács vagy semmilyen akadály.
Az egység élettartamának meghosszabbítása érdekében eressze le a kondenzvizet a felső (8) és az alsó (9) hűtő leeresztő
nyílásaiból, mielőtt a szezon végén raktárba helyezi az egységet.

KÉSZÜLÉK LEÍRÁS (A és B kép)

1. Kezelőpanel 2. Hideg levegő kimenet

3. Jelfogadó 4. Távirányító

5. Szállító fogantyú 6. Elszívó csatorna

7. Párologtató bemenet 8. Felső leeresztő nyílás

9. Lefolyónyílás 10. Levegőelvezető csatorna

11. A levegőelvezető csatorna csatlakozója 12. Ablak elszívó adapter

KEZELŐPANEL (C kép)
A. Bekapcsológomb BE/KI B. Ventilátor sebesség gomb

68

C. Üzemmód gomb D. Időzítő / Hőmérséklet növelése gomb
E. Időzítő / Hőmérséklet csökkentő gomb F. Ventilátor alacsony sebességének jelzője
G. Nagy sebességű ventilátor jelző I. Alvó üzemmód gomb
J. Automatikus üzemmód jelző K. Hűtés üzemmód jelzője
L. Párátlanítás / SZÁRÍTÁS üzemmód jelzője M. Ventilátor üzemmód jelzője
N. Időzítő gomb O. Oszcillációs gomb
R. Fűtési mód jelzője S. Ventilátor középső sebesség jelző
T. Wi-Fi kapcsolat jelző

TÁVIRÁNYÍTÓ – D kép
A távirányító jeleket továbbít a rendszernek.
"A" gomb - ha megnyomja ezt a gombot, a készülék elindul, amikor feszültség alatt van, vagy leáll, amikor működik.
"B" gomb - nyomja meg egymás után a kívánt ventilátorsebesség kiválasztásához: alacsony vagy közepes vagy magas.
"C" gomb - nyomja meg a működési mód kiválasztásához: "J", "K", "L", "M" vagy "R".
"D" / "E" gomb - nyomja meg a szobahőmérséklet és az időzítő beállításához.
"I" gomb - nyomja meg az alvó üzemmód beállításához vagy törléséhez.
"N" gomb - megnyomásával beállíthatja az automatikus ki- és bekapcsolás idejét.
"O" gomb - nyomja meg a lamellák lengésmódjának beállításához vagy törléséhez.

A VEZÉRLŐPANEL MŰKÖDÉSE

ÜZEMMÓD: AUTOMATA / HŰTÉS / SZÁRÍTÁS / VENTILÁTOR / FŰTÉS

1. Kapcsolja be a készüléket.
a) Csatlakoztassa a készüléket, majd a készülék egyszer sípol.
b) Nyomja meg az "A" gombot, ekkor a készülék bekapcsol.
c) A LED dióda kijelzi a szobahőmérsékletet, és automata üzemmódban kezd működni.

2.Válassza ki az üzemmódot
Nyomja meg a "C" gombot a kívánt üzemmód kiválasztásához sorrendben:
Automata üzemmód "J" -> Hűtés üzemmód "K" -> Szárítás üzemmód "L" -> Ventilátor üzemmód "M" -> Fűtés üzemmód "R”

3. Állítsa be a hőmérsékletet
A hőmérséklet 15°C és 31°C között állítható be. Nyomja meg a „D” vagy „E” gombot a hőmérséklet 1°C-kal történő növeléséhez
vagy csökkentéséhez a gomb egyszeri megnyomásával. A készülék LED panelje 5 másodpercig mutatja a célhőmérsékletet, majd a
helyiség hőmérsékletét.

4. Állítsa be a ventilátor sebességét
Nyomja meg a "B" gombot a kívánt ventilátorsebesség kiválasztásához, sorrendben:
Alacsony sebesség "F" -> Középsebesség "S" -> Nagy sebesség "G”

5. Hatalom
Ha ismét megnyomja az "A" gombot, a készülék "di" hangot ad, és leáll.

6. Nyomja meg az "I" gombot, hogy belépjen a készülék alvó üzemmódjába.

7. Nyomja meg az "N" gombot az időzített leállítás beállításához.

8. Nyomja meg az "O" gombot a léglengés fel-le oszcillációjának beállításához.

MINDEN ÜZEMMÓD MŰKÖDÉSI ELVE:
AUTO "J" mód:
A „J” üzemmód kiválasztása után a beltéri hőmérséklet-érzékelő automatikusan működésbe lép, és az alábbi üzemmódok egyikét
választja:

- Ha a szobahőmérséklet ≥24 ℃, az egység automatikusan a hűtés üzemmódot választja „K” módban.
vagy

- Ha a szobahőmérséklet = 23 ℃, a készülék automatikusan az "M." ventilátor üzemmódot választja.
vagy

- Ha a szobahőmérséklet ≤ 22 ℃, a készülék automatikusan az "R" fűtési módot választja.

Párátlanítás „L” mód:

1. A felső centrifugális ventilátor alacsony fordulatszámon működik, és a sebesség nem állítható.

2. A kompresszor 8 perc futás után leáll, majd 6 perc elteltével újra működik.

3. A készülék állandó hőmérsékletű párátlanítási módot alkalmaz, és a hőmérséklet beállítása nem hatékony.
FIGYELEM:
Ha a készüléket változó páratartalom mellett üzemelteti, az alsó hűtő leeresztőnyílásának (9) folyamatosan nyitva kell lennie, és
biztosítania kell az állandó vízelvezetést. A víz kényelmes leeresztése érdekében használja a mellékelt műanyag csövet.

69

COOL "K" mód:

1. Ha a helyiség hőmérséklete magasabb, mint a vezérlőpanelen beállított hőmérséklet, a kompresszor működésbe lép.

2. Ha a helyiség hőmérséklete alacsonyabb, mint a vezérlőpanelen beállított hőmérséklet, a kompresszor leáll és a felső ventilátor az
eredetileg beállított sebességgel működik.

Ventilátor "M." üzemmód:

1. A felső centrifugális ventilátor a beállított fordulatszámon működik, és a kompresszor nem működik.

2. A hőmérséklet beállítása nem hatékony.

Fűtés „R” mód:

1.Ha a helyiség hőmérséklete magasabb, mint a beállított hőmérséklet, a készülék automatikusan leállítja a fűtési funkciót.

2. Ha a helyiség hőmérséklete alacsonyabb, mint a beállított hőmérséklet, a készülék automatikusan elindítja a fűtési funkciót.

Időzítő működése "N":

1. Nyomja meg az „N” gombot az automatikus kikapcsolási idő beállításához, miközben az egység működik.

2. Nyomja meg az „N” gombot az automatikus bekapcsolási idő beállításához, miközben az egység készen áll.

3. Az idő 1 óra és 24 óra közötti tartományban állítható a "D" gomb megnyomásával növeli, vagy az "E" gomb megnyomásával
csökkenti a készülék működési idejét.

Alvó üzemmód „I” üzemmód

1. Az alvó üzemmód akkor működik, ha az egység hűtés "K" és fűtés "R" üzemmódban van.

2. Nyomja meg az "I" gombot "K" hűtési módban, ekkor az egység alvó üzemmódban fog működni, és a felső centrifugális ventilátor
automatikusan alacsony sebességre kapcsol. A beállított hőmérséklet egy óra múlva 1 °C-kal, két óra múlva pedig 2 °C-kal nő. Hat
óra elteltével az egység leáll.

3. Nyomja meg az "I" gombot "R" fűtési módban, ekkor a készülék alvó üzemmódban fog működni, és a felfelé irányuló centrifugális
ventilátor automatikusan alacsony sebességre kapcsol. A beállított hőmérséklet egy óra elteltével 1 °C-kal, két óra múlva pedig 2 °C­kal csökken. Hat óra elteltével az egység leáll.

Swing "O" üzemmód:
Amikor a készülék be van kapcsolva, nyomja meg az "O" gombot, a függőleges zsalu be- vagy kikapcsol. Ha a lengés üzemmód be
van kapcsolva, a zsalu 60 fokon belül fel-le tud lendülni. Nyomja meg ismét az "O" gombot, a zsalu leáll.

WI-FI funkció - Csatlakozás
Felhívjuk figyelmét, hogy a 4. oldalon látható képernyőképek megjelenését a "Tuya Smart" a technológiai fejlődés eredményeként a
termék gyártásától a készülék megvásárlásának időpontjáig megváltoztathatja, azonban a csatlakoztatás általános elve alább van
leírva:

1. Töltse le a „Tuya Smart” alkalmazást okostelefonjára.

2. Ezután „add device” (eszköz hozzáadása). Nézze meg az I. nyomtatási képernyőt.

3. Nyomja meg a „Nagy háztartási készülékek” mappa ikonját.

4. Nyomja meg a „Hordozható légkondicionálók (WI-FI)” mappa ikonját. Nézd meg a nyomtatott képernyőt II.

5. Válassza a „2,4G Hz Wi-Fi” lehetőséget (a jelszó mező üres, írja be a jelszavát) nyomja meg a „Next” gombot. Nézd meg a
nyomtatott képernyőt III.

6. A képernyőn: „Az eszköz alaphelyzetbe állítása először” nyomja meg a „Győződjön meg arról, hogy a jelzőfény gyorsan villog”
gombot, majd nyomja meg a „KÖVETKEZŐ” gombot. Nézze meg a nyomtatott képernyő IV.
Figyelmeztetés: Ha a készülék Wi-Fi jelzője "T" nem villog gyorsan, állítsa a készüléket függőleges helyzetbe, és tartsa lenyomva a
két gombot EGYSZERRE az időzítő gombot „N” és a hőmérsékletnövelő gombot "D" néhány másodpercig, majd a A WI-FI jelzőfény
villogni fog.

7. Most megjelenik az „Eszköz hozzáadása” képernyő, és az eszköz hozzáadásának folyamata. Csak néhány másodpercet vesz
igénybe.

8. Amikor megjelenik a „Sikeresen hozzáadva” felirat, nyomja meg a „Kész” gombot. Nézze meg az V nyomtatási képernyőt.

9. Megjelenik az „Üdvözöljük itthon” képernyő, majd meg kell nyomnia az „OFF” ikont, hogy „BE”-re váltson, és a távirányítóval (4)
keresztüli működéshez hasonlóan induljon el.
Értesítés: A fő vezérlőkártya memória funkcióval rendelkezik, amikor az eszköz üzemkész, de leállított állapotban, a fő vezérlőkártya
meg tudja jegyezni a működési mód inicializálását. Amikor bekapcsolja a készüléket, ugyanúgy működik, mint legutóbb, nem kell újra
visszaállítani a munkamódot. (Ez a feltétel nem áll rendelkezésre, ha az egység AUTO üzemmódban van "J".)

10. Ha 1 TUYA fiók üzemelteti ezt az eszközt, egy másik TUYA fiók nem tud közvetlenül csatlakozni ugyanahhoz az eszközhöz. Az
első csatlakoztatott fióknak meg kell osztania az eszközt a második TUYA-fiókkal.

TÁVIRÁNYÍTÓ

1. Csúsztassa el a hátsó fedelet, hogy kinyissa, és vegye le az akkumulátorokon lévő szigetelőfóliát.

2. Helyezze be az elemeket a nyílásba, meg kell felelnie a távirányítón lévő „+” és „-” jeleknek.

70

3. Ha hosszabb ideig nem használja a készüléket, vegye ki az elemeket.

4. A környezetszennyezés elkerülése érdekében vegye ki a használt elemeket, és biztonságosan és megfelelően ártalmatlanítsa.
A készülék működtetéséhez irányítsa a távirányítót a jelvevőre. A távirányító 5 méter távolságból működteti a készüléket, ha a
készülék jelfogadójára mutat.

VÉDŐESZKÖZÖK
Az alábbiakban felsorolt esetekben a védőberendezés leoldhat és leállíthatja a készüléket:

1. hűtés üzemmódban: a beltéri levegő hőmérséklete 43°C (109°F) felett van

2. hűtés üzemmódban: a szobahőmérséklet 15°C (59°F) alatt van

3. párátlanító üzemmódban: a szobahőmérséklet 15°C (59°F) alatt van.
Ha a készülék „K” hűtési módban vagy „L” párátlanítási módban működik, nyitott ajtó vagy ablak mellett, amikor a relatív páratartalom
80% felett van, harmat csöpöghet le a kimenetről.

A védőeszköz a következő esetekben működik:

1. A készülék azonnali újraindítása a munka leállítása után, vagy munka közben a kiválasztott üzemmód megváltoztatása, várnia kell
3 percet.

2. Ha a csatlakozódugót kihúzták, újraindítás után a készülék visszaáll az eredeti üzemmódba, az időzítő összes beállítását újra be
kell állítani.

MEGJEGYZÉS: ebben az egységben kondenzvíz-újrahasznosítás van elrejtve. A kondenzvíz részben visszakerül a kondenzátor és
a vízlap közé. Amikor a vízszint a felső szintre emelkedik, az úszókapcsoló és a víz megtelt jelzőfénye (E4) felgyullad, hogy
emlékeztessen a víz leeresztésére. Kérjük, kapcsolja le az áramellátást, helyezze át a készüléket megfelelő helyre, távolítsa el a
leeresztő dugót, és teljesen engedje le a vizet. A leeresztés után helyezze vissza a dugót, különben a készülék szivároghat, és
átnedvesítheti a helyiséget.

Ha a készüléket olyan helyzetbe állítja, ahol a víz leereszthető, a csövet a lefolyónyíláshoz is csatlakoztathatja a víz elvezetéséhez.
Lefolyócső a készlethez adva, belső átmérője 9 mm, külső átmérője 12 mm, anyaga: PVC.

Hibaelhárítás

1) Probléma: Ne működjön.
Elemzés:
a) lehet, hogy a védő kioldott vagy a biztosíték kiolvadt, várjon 3 percet, és indítsa újra, mert előfordulhat, hogy a védőeszköz
megakadályozza a készülék működését.
c) lehet, hogy a távirányító elemei lemerültek.
d) Lehet, hogy a csatlakozódugó nincs megfelelően bedugva.

2) Hiba: csak rövid ideig működik
Elemzés:
a) Ha a beállított hőmérséklet közel van a szobahőmérséklethez, csökkentheti a beállított hőmérsékletet.
b) lehet, hogy a levegőkimenetet akadály akadályozza. Távolítsa el az akadályt.

3) Hiba: Működik, de nem hűt
Elemzés:
a) Lehet, hogy az ajtó vagy az ablak nyitva van.
b) esetleg a közelben van egy másik hőműködő készülék, mint fűtőtest vagy lámpa stb.
c) a légszűrő szennyezett, kérjük, tisztítsa meg.
d) a levegő ki- vagy beszívó nyílása eltömődött.
f) a beállított hőmérséklet túl magas.

4) Probléma: Vízszivárgás mozgás közben.
Elemzés:
a) mozgatás előtt engedje le a kondenzvizet.
b) A vízszivárgás elkerülése érdekében helyezze el a készüléket sík talajon.

5) Probléma: Ne dolgozzon, és a víz megtelt jelző "E4"
Elemzés:
a) húzza ki a gumidugót a víz leeresztéséhez.
b) Ha gyakran van ebben az állapotban, forduljon szakképzett szerviztechnikushoz.
Hibaelhárítás

6) Hiba: Az eszköz nem indul el.
Elemzés:
a) esetleg nincs bedugva. Szóval csatlakoztasd.
b) esetleg megsérült a dugó vagy a konnektor. Cserélje ki a szolgáltató.
c) lehet, hogy elromlott a biztosíték. A biztosítékot a szolgáltató cserélje ki (specifikáció: 3,15A/250VAC).

7) Hiba: Az eszköz automatikusan leáll.

71

Elemzés:
a) az időzítés leállt vagy a beállított hőmérséklet elérte. Indítsa újra, vagy várja meg az automatikus váltást.

8) Hiba: nincs hideg levegő COOL "K" üzemmódban.
Elemzés:
a) a szobahőmérséklet alacsonyabb, mint a beállított hőmérséklet. Ez normális jelenség, a gép automatikusan átkapcsol, ha a
helyiség hőmérséklete magasabb, mint a beállított hőmérséklet.
b) A készülék fagyvédelembe kerül. A fagyvédelem lejárta után a készülék automatikusan átkapcsol.

9) Hiba: A LED az "E2" hibakódot jelzi
Elemzés:
a) a szobahőmérséklet-érzékelő meghibásodik vagy megsérül. A szobahőmérséklet-érzékelőt a szolgáltató cserélje ki.

10) Hiba: A LED az "E3" hibakódot jelzi
Elemzés:
a) az elpárologtató olajcső érzékelője meghibásodik vagy megsérült. A szolgáltató cserélje ki az elpárologtató tekercscső
érzékelőjét.

11) Hiba: A LED az "E4" hibakódot jelzi
Elemzés:
a) Vízzel teli figyelmeztetés. Engedje le a vizet.

TISZTÍTÁS ÉS KARBANTARTÁS
A készülék karbantartása

1. Először kapcsolja ki a készüléket, mielőtt leválasztja az áramellátásról.

2. Törölje le puha és száraz ruhával. Használjon 40°C alatti langyos vizet a tisztításhoz, ha a készülék nagyon szennyezett.

3. Soha ne használjon illékony anyagokat, például benzint vagy polírozóport a készülék tisztításához.

Légszűrők karbantartása
A légszűrőket 2 hetente meg kell tisztítani, ha a készülék rendkívül poros környezetben működik. Tisztítsa meg az alábbiak szerint:

1. Először állítsa le a készüléket, nyomja fel mindkét légszűrőt (F kép).

1.a. Az első légszűrő eltávolításához húzza ki a szűrőt a jobb oldalon az F1 képen látható fogantyúnál fogva.

1.b. A második légszűrő eltávolításához húzza kifelé a fedelet maga felé az F2 képen látható helyre. Most 4 retesz könnyedén
kioldódik.

2. Újbóli bekapcsolás előtt tisztítsa meg és helyezze vissza mindkét légszűrőt.

3. Ha a szennyeződés feltűnő, mossa le langyos vizes mosószeres oldattal. Tisztítás után árnyékos és hűvös helyen szárítsa meg,
majd helyezze vissza.

Karbantartás szezonális használat után

1. Ha a készüléket hosszabb ideig nem használja, feltétlenül húzza ki a felső hűtő leeresztő nyílás gumidugóját (8) és a gumidugót a
leeresztőnyílás hűtő leeresztő nyílásába (9) a víz leeresztéséhez. .

2. Napsütéses napon csak fél napig működtesse a készüléket ventilátorral, hogy a készülék belsejében megszáradjon és
megelőzze a penészesedést.

3. Állítsa le a készüléket és húzza ki a tápkábel csatlakozóját, majd vegye ki a távirányító elemeit és tárolja megfelelően a
készüléket.

4. Tisztítsa meg a légszűrőt, majd helyezze vissza.

5. Távolítsa el a levegőtömlőket és tárolja őket megfelelően, és szorosan fedje le a lyukat.

MŰSZAKI ADATOK:
Hűtési teljesítmény (BTU): 9000 BTU / óra
Hűtési teljesítmény (watt): 2600W
Energiafogyasztás (hűtés) W: 950 W
Fűtési teljesítmény (BTU): 7000 BTU / óra
Fűtési teljesítmény (watt): 2000W
Energiafogyasztás (fűtés) W: 750 W
Feszültség 220-240V~ 50Hz
Hangerő: <= 65 dB
Légáramlás: 350 m3 / h
Energiaosztály: A
Időzítő: 24 óra
R290 hűtőfolyadék tömege: max. 165 gramm

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja
őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt
veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a
készüléket a közös szemétkosárba.

Vigyázat, tűzveszély.
NE átszúrja vagy égesse.
Vegye figyelembe, hogy a hűtőközeg nem tartalmazhat szagokat.
A hűtőközeg maximális töltöttsége: 165 g..

72

SUOMI

YLEISET TURVALLISUUSOLOSUHTEET

TÄRKEITÄ TURVAOHJEITA LUE HUOLELLISESTI JA SÄILYTÄ TULEVAISUUTTA

1. Lue käyttöohjeet ja noudata niiden ohjeita ennen laitteen käyttöä. Valmistaja ei ole
vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä
tai virheellisestä käytöstä.

2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä muihin tarkoituksiin, jotka eivät ole sen
käyttötarkoitukseen.

3. Laite saa kytkeä vain pistorasiaan, jonka maadoitus on 220 240 V ~ 50 Hz.
Käyttöturvallisuuden lisäämiseksi useita sähkölaitteita ei tule kytkeä samaan virtapiiriin.

4. Ole erityisen varovainen käyttäessäsi laitetta, kun lapset ovat lähellä. Älä anna lasten
leikkiä laitteen kanssa, älä anna lasten tai muiden tuntemattomien käyttää sitä.

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on
rajoitetut fyysiset, aisti- tai henkiset kyvyt tai ihmiset, joilla ei ole kokemusta tai tietoa
laitteista, jos tämä tehdään vastuussa olevan henkilön valvonnassa. heidän
turvallisuutensa vuoksi tai heille on annettu tietoja laitteen turvallisesta käytöstä ja he
ovat tietoisia laitteen käytön vaaroista. Lasten ei tulisi leikkiä laitteilla. Laitetta ei saa
puhdistaa ja huoltaa, elleivät lapset ole yli 8-vuotiaita ja nämä toimet suoritetaan
valvonnassa.

6. Irrota virtajohto aina pitämällä pistorasiaa kädellä käytön jälkeen. ÄLÄ vedä
virtajohtoa.

7. Älä upota kaapelia, pistoketta ja koko laitetta veteen tai muuhun nesteeseen. Älä
altista laitetta ilmasto-olosuhteille (sade, aurinko jne.) Tai käytä korkean kosteuden
olosuhteissa (kylpyhuoneet, kosteat asuntovaunut).

8. Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on
vaihdettava erikoistuneeseen korjaamoon vaaran välttämiseksi.

9. Älä käytä laitetta vaurioituneen virtajohdon kanssa tai jos se on pudonnut tai
vaurioitunut jollakin muulla tavalla tai jos se ei toimi oikein. Älä korjaa laitetta itse, koska
siinä on sähköiskun vaara. Vie vaurioitunut laite asianmukaiseen huoltokeskukseen
tarkistamista tai korjaamista varten. Kaikki korjaukset saa suorittaa vain valtuutetut
huoltoliikkeet. Väärin suoritetut korjaukset voivat aiheuttaa vakavan vaaran käyttäjälle.

10. Sijoita laite viileälle, vakaalle alustalle, pois kuumista keittiövälineistä, kuten
sähköliesi, kaasupoltin jne.

11. Varmista, että mikään ei estä laitteen ilmanottoa ja poistoa

12. Käytä laitetta vain tasaisella pinnalla estämään kondenssiveden valuminen

13. Lisäsuojauksen tarjoamiseksi on suositeltavaa asentaa sähkövirtapiiriin
jäännösvirtalaite (RCD), jonka nimellisvirtavirta ei ylitä 30mA. Pyydä sitä
sähköasentajalta.

14. Puhdista ilmansuodatin säännöllisesti. Puhdistuksen tiheys riippuu ilman
puhtaudesta.

15. Kun olet sammuttanut koneen, odota vähintään 5 minuuttia ennen kuin kytket sen

73

takaisin päälle.

16. Älä käytä laitetta aurinkoisissa paikoissa. Kun laite ylikuumenee,
ylikuumenemissuoja kytkee laitteen päälle.

17. Tehokkaan jäähdytyksen varmistamiseksi laitteen sivuseinämien ja seinän,
huonekalujen tai verhojen välillä on pidettävä vähintään 60 cm: n etäisyys.

18. Laitteen rajallisen suorituskyvyn vuoksi, jos tavoitelämpötilan ja ympäristön
lämpötilan välinen ero on liian suuri, tavoitelämpötilaa ei ehkä saavuteta.

19. Tulipalo-, sähköisku- tai loukkaantumisriskin vähentämiseksi ilmastointilaitetta
käytettäessä noudata seuraavia perusvarotoimia:
a) Kytke maadoitettuun pistorasiaan 3 tapilla.
b) Älä poista maadoituskärkiä.
c) Älä käytä sovitinta.
d) Älä käytä jatkojohtoa.
e) Irrota ilmastointilaite ennen huoltoa.
f) Siirrä ja asenna ilmastointilaite kahdella tai useammalla henkilöllä.

20. Älä käytä muita kuin valmistajan suosittelemia aineita, jotka nopeuttavat sulatus- tai
puhdistusprosessia.

21. Laitetta tulisi varastoida huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä,
esimerkiksi: avotuli, kaasulaitteet tai sähkölämmittimet.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ – (kuva E)
Liitä liittimet ilmanpoistokanavaan seuraavasti:

1. Pidennä ilmanpoistokanavaa (10) vetämällä kanavan kaksi päätä ulos.

2. Ruuvaa ilmanpoistokanava (10) ilmanpoistokanavan (11) liittimeen.

3. Liitä poistoilmakanavan (11) liitin laitteeseen.

HUOMAUTUKSET:

1.Pidä laite vähintään 1 metrin päässä televisiosta tai radiosta sähkömagneettisten häiriöiden välttämiseksi.

2. Älä altista laitetta suoralle auringonvalolle, jotta pinnan väri ei haalistu.

3. Älä kallista laitetta yli 35° tai ylösalaisin kuljetuksen aikana. Jos laite on käännetty kuljetuksen aikana, aseta se kunnolla alas ja
odota 2-4 tuntia ennen kuin käynnistät sen.

4.Aseta laite tasaiselle pinnalle, jonka kaltevuus on alle 5°.

5. Laite toimii tehokkaammin tietyissä huonepaikoissa, valitse paras sijainti:

- Ikkunan, oven tai ranskalaisen ikkunan viereen.

- Pidä vaadittu etäisyys paluuilman poistoaukosta seinään tai muihin esteisiin vähintään 60 cm.

- Pidennä ilmaletkua varmistaaksesi, että ilmaletkun toisessa päässä on tilaa ikkunan oven, ranskalaisen ikkunan tai seinän reiän
välillä.

- Ilmanpoisto- tai ilmanottoaukkoa ei voi tukkia suojaritilillä tai millään esteellä.
Pidentääksesi laitteen käyttöikää, tyhjennä kondenssivesi ylemmästä (8) ja alemmasta (9) jäähdyttimen tyhjennysaukosta ennen
kuin laitat laitteen varastoon kauden päätyttyä.

LAITTEEN KUVAUS (kuvat A ja B)

1. Ohjauspaneeli 2. Kylmän ilman ulostulo

3. Signaalivastaanotin 4. Kaukosäädin

5. Kuljetuskahva 6. Poistoputki

7. Höyrystimen tuloaukko 8. Ylempi tyhjennysreikä

9. Poistoaukko 10. Ilmanpoistokanava

11. Poistoilmakanavan liitin 12. Ikkunan poistoilmasovitin

OHJAUSPANEELI (kuva C)
A. Virtapainike ON/OFF B. Tuulettimen nopeuspainike

74

C. Tilapainike D. Ajastin / lämpötilan lisäyspainike
E. Ajastin / lämpötilan laskupainike F. Tuulettimen hitaan nopeuden ilmaisin
G. Tuulettimen nopea ilmaisin I. Lepotilapainike
J. Automaattisen tilan ilmaisin K. Jäähdytystilan ilmaisin
L. Kuivaus- / KUIVAUS-tilan ilmaisin M. Tuuletintilan ilmaisin
N. Ajastinpainike O. Oscillation-painike
R. Lämmitystilan ilmaisin S. Tuulettimen keskinopeuden ilmaisin
T. Wi-Fi-yhteyden ilmaisin

KAUKO-OHJAIN – kuva D
Kaukosäädin lähettää signaaleja järjestelmään.
Painike "A" - jos painat tätä painiketta, laite käynnistyy, kun se saa virtaa tai pysähtyy, kun se on toiminnassa.
Painike "B" - paina sitä peräkkäin valitaksesi halutun tuulettimen nopeuden: matala tai keski tai korkea.
Painike "C" - paina sitä valitaksesi toimintatilan: "J", "K", "L", "M" tai "R".
Painike "D" / "E" - paina säätääksesi huonelämpötilaa ja ajastinta.
Painike "I" - paina asettaaksesi tai peruuttaaksesi lepotilan.
Painike "N" - paina asettaaksesi automaattisen sammutuksen ja automaattisen käynnistyksen ajan.
Painike "O" - paina asettaaksesi tai peruuttaaksesi säleikön kääntötilan.

OHJAUSPANEELIN TOIMINTA

TILAT: AUTOMAATTINEN / JÄÄHDYTYS / KUIVAUS / PUHALLIN / LÄMMITYS

1. Käynnistä laite.
a) Liitä laite ja laite piippaa kerran.
b) Paina "A"-painiketta, jolloin laite käynnistyy.
c) LED-diodi näyttää huonelämpötilan ja alkaa toimia automaattitilassa.

2.Valitse käyttötapa
Paina "C"-painiketta valitaksesi haluamasi toimintatilan järjestyksessä:
Automaattitila "J" -> jäähdytystila "K" -> kuivaustila "L" -> tuuletintila "M" -> lämpötila "R”

3. Säädä lämpötila
Lämpötila voidaan asettaa välillä 15°-31°C. Paina “D”- tai “E”-painiketta lisätäksesi tai laskeaksesi lämpötilaa 1°C painamalla
kerran. Laitteen LED-paneeli näyttää tavoitelämpötilan 5 sekunnin ajan ja näyttää sitten huoneen lämpötilan.

4. Säädä tuulettimen nopeutta
Paina painiketta "B" valitaksesi halutun tuulettimen nopeuden sarjassa:
Pieni nopeus "F" -> Keskinopeus "S" -> Suuri nopeus "G”

5. Teho
Kun painat "A"-painiketta uudelleen, laite antaa äänimerkin "di" ja lakkaa toimimasta.

6. Paina painiketta "I" siirtyäksesi laitteen lepotilaan.

7. Aseta ajastettu sammutus painamalla painiketta "N".

8. Paina painiketta "O" asettaaksesi ilmakeilan oskillaatio ylös-alas.

JOKAINEN TILAN TOIMINNAN PERIAATE:
AUTO "J"-tila:
Kun "J", toiminta on valittu, sisälämpötila-anturi toimii automaattisesti ja valitsee yhden seuraavista toimintatiloista:

- Kun huoneen lämpötila on ≥24 ℃, laite valitsee automaattisesti jäähdytystilan "K" -tilan.
tai

- Kun huonelämpötila = 23 ℃, laite valitsee automaattisesti tuuletintilan "M.".
tai

- Kun huonelämpötila on ≤ 22 ℃, laite valitsee automaattisesti lämpötilan "R".

Kuivaustila "L":

1. Ylempi keskipakotuuletin käy alhaisella nopeudella, eikä nopeutta voi säätää.

2. Kompressori pysähtyy 8 minuutin käytön jälkeen ja käy uudelleen 6 minuutin kuluttua.

3. Laite ottaa käyttöön vakiolämpötilaisen kosteudenpoistotilan, eikä lämpötilan säätö ole tehokasta.
VAROITUS:
Kun laitetta käytetään vaihtelevissa kosteusolosuhteissa, alajäähdyttimen tyhjennysaukon (9) tulee olla jatkuvasti auki ja varmistaa
jatkuva vedenpoisto. Käytä mukana toimitettua muoviputkea veden mukavaan tyhjennykseen.

COOL "K"-tila:

1. Kun huonelämpötila on korkeampi kuin ohjauspaneelissa asetettu lämpötila, kompressori alkaa käydä.

75

2. Kun huonelämpötila on alhaisempi kuin ohjauspaneelissa asetettu lämpötila, kompressorin pysäytys ja ylempi tuuletin toimivat
alkuperäisellä asetetulla nopeudella.

Tuulettimen M-tila:

1. Ylempi keskipakotuuletin käy asetetulla nopeudella, eikä kompressori käy.

2. Lämpötilan säätö ei ole tehokasta.

Lämmitys "R"-tila:

1.Kun huonelämpötila on korkeampi kuin asetettu lämpötila, laite lopettaa lämmitystoiminnon automaattisesti.

2. Kun huonelämpötila on asetettua lämpötilaa alhaisempi, laite käynnistää lämmitystoiminnon automaattisesti.

Ajastimen toiminta "N":

1. Paina “N”-painiketta asettaaksesi automaattisen sammutusajan, kun laite on käynnissä.

2. Paina “N”-painiketta asettaaksesi automaattisen käynnistysajan, kun laite on valmiustilassa.

3. Aikaa voidaan säätää välillä 1 tunti - 24 tuntia painamalla painiketta "D" lisätäksesi tai "E" lyhentääksesi laitteen toiminta-aikaa.

Lepotilan "I" toiminta

1. Lepotila toimii, kun laite on jäähdytys "K" ja lämmitys "R" tilassa.

2. Paina painiketta "I" jäähdytystilassa "K" , jolloin laite toimii lepotilassa ja ylempi keskipakotuuletin kytkeytyy automaattisesti
alhaiselle nopeudelle. Asetettu lämpötila nousee 1 ℃ tunnin kuluttua ja 2 ℃ kahden tunnin kuluttua. Kuuden tunnin kuluttua laite
pysähtyy.

3. Paina painiketta "I" lämmitystilassa "R", jolloin laite toimii lepotilassa ja ylös keskipakotuuletin kytkeytyy automaattisesti alhaiselle
nopeudelle. Asetettu lämpötila laskee 1 ℃ tunnin kuluttua ja laskee 2 ℃ kahden tunnin kuluttua. Kuuden tunnin kuluttua laite
pysähtyy.

Swing "O"-tilan toiminta:
Kun laite on päällä, paina painiketta "O", pystysuora säleikkö kytkeytyy päälle tai pois päältä. Kun kääntötila on päällä, säleikkö voi
kääntyä ylös ja alas 60 asteen sisällä. Paina painiketta "O" uudelleen, säleikkö lakkaa heilumasta.

WI-FI-toiminto - Yhteys
Huomaa, että "Tuya Smart" voi muuttaa sivulla 4 esitettyjen kuvakaappausten ulkoasua teknisen kehityksen seurauksena tuotteen
valmistuspäivästä tämän laitteen ostopäivään, mutta yleinen yhteysperiaate on kuvattu alla:

1. Lataa sovellus "Tuya Smart" älypuhelimeesi.

2. Sitten "lisää laite". Katso tulostusruutua I.

3. Paina kansion ”Suuret kodinkoneet” kuvaketta.

4. Paina kansion "Portable Air Conditioners (WI-FI)" -kuvaketta. Katso tulostusruutua II.

5. Valitse "2,4G Hz Wi-Fi" (salasanakenttä on tyhjä, kirjoita salasana) paina "Seuraava". Katso print screen III.

6. Näytössä: "Palauta laite ensin" paina "Vahvista, että merkkivalo vilkkuu nopeasti" ja paina "SEURAAVA". Katso print screen IV.
Varoitus: Jos laitteesi Wi-Fi-ilmaisin "T" ei vilku nopeasti, aseta laite pystyasentoon ja pidä molemmat painikkeet SAMANAIKAINEN
painettuna yhdessä muutaman sekunnin ajan, sitten WI-FI-valo vilkkuu.

7. Nyt näet "Laitteen lisääminen" -näytön ja laitteen lisäysprosessin edistymisen. Se kestää vain muutaman sekunnin.

8. Kun näet "Lisätty onnistuneesti", paina "Valmis". Katso tulostusnäyttö V.

9. Näet näytön "Tervetuloa kotiin", sitten sinun tulee painaa kuvaketta pois päältä "OFF" vaihtaaksesi kytkimeksi "ON" aloittaaksesi
toiminnan samalla tavalla kuin on kuvattu käytettäessä kaukosäätimellä (4).
Ilmoitus: Pääohjauskortilla on muistitoiminto, jolloin laitteen ollessa toimintavalmis mutta pysäytystilassa, pääohjauskortti voi muistaa
työtilan alustuksen. Kun käynnistät yksikön, se toimii samalla tavalla kuin viime kerralla, työtilaa ei tarvitse nollata uudelleen. (Tämä
tila ei ole käytettävissä, kun laite on AUTO-tilassa "J".)

10. Kun 1 TUYA-tili käyttää tätä laitetta, toinen TUYA-tili ei voi muodostaa yhteyttä suoraan samaan laitteeseen. Ensimmäisen
yhdistetyn tilin pitäisi jakaa laite toisen TUYA-tilin kanssa.

KAUKOSÄÄDIN

1. Avaa takakansi liu'uttamalla ja poista akkujen eristyskalvo.

2. Aseta paristot aukkoon, ja niiden on vastattava kaukosäätimen "+" ja "-" merkkejä.

3. Jos et käytä laitetta pitkään aikaan, poista paristot.

4. Ympäristön saastumisen estämiseksi poista käytetyt paristot ja hävitä ne turvallisesti ja asianmukaisesti.
Käytä laitetta suuntaamalla kaukosäädin signaalin vastaanottimeen. Kaukosäädin ohjaa laitetta 5 metrin etäisyydellä, kun se
osoittaa laitteen signaalivastaanottimeen.

SUOJALAITTEET
Suojalaite voi laueta ja pysäyttää laitteen alla luetelluissa tapauksissa:

76

1. jäähdytystilassa: sisäilman lämpötila on yli 43 °C (109 °F)

2. jäähdytystilassa: huoneen lämpötila on alle 15 °C (59 °F)

3. kosteudenpoistotilassa: huoneen lämpötila on alle 15°C (59°F).
Jos laite käy jäähdytystilassa "K" tai kuivaa "L"-tilassa oven tai ikkunan ollessa auki pitkään, kun suhteellinen kosteus on yli 80%,
poistoaukosta voi tippua kaste.

Suojalaite toimii seuraavissa tapauksissa:

1. Kun laite käynnistetään uudelleen välittömästi työn keskeyttämisen tai valitun tilan vaihtamisen jälkeen työskentelyn aikana, on
odotettava 3 minuuttia.

2. Jos pistoke on irrotettu, laite palaa uudelleenkäynnistyksen jälkeen alkuperäiseen tilaan, kaikki ajastimen asetukset on asetettava
uudelleen.

HUOMAUTUS: tähän yksikköön on piilotettu kondenssiveden kierrätys. Lauhdevesi jää osittain kierrätykseen lauhduttimen ja
vesilevyn välissä. Kun vedenpinta nousee ylemmälle tasolle, uimurikytkin ja veden täyttymisen merkkivalo (E4) syttyvät
muistuttamaan veden tyhjennystä. Katkaise virransyöttö, siirrä laite sopivaan paikkaan, irrota tyhjennystulppa ja tyhjennä vesi
kokonaan. Asenna tyhjennyksen jälkeen pistoke takaisin, muuten laite voi vuotaa ja kastella huoneesi.

Jos laite on sijoitettu paikkaan, josta pääsee tyhjennysveden sisään, voit myös liittää putken tyhjennysaukkoon veden
tyhjentämiseksi. Tyhjennysputki on lisätty sarjaan, sisähalkaisija 9 mm, ulkohalkaisija 12 mm, materiaali: PVC.

Ongelmien karttoittaminen

1) Ongelma: Älä toimi.
Analyysi:
a) ehkä suojuksen laukaisu tai sulake on palanut, odota 3 minuuttia ja käynnistä uudelleen, suojalaite saattaa estää laitetta
toimimasta.
c) ehkä kaukosäätimen paristot ovat lopussa.
d) ehkä pistoketta ei ole kytketty kunnolla.

2) Ongelma: toimii vain lyhyen aikaa
Analyysi:
a) Jos asetettu lämpötila on lähellä huoneenlämpötilaa, voit laskea asetettua lämpötilaa.
b) ehkä ilmanpoistoaukko on tukossa esteen takia. Vie este pois.

3) Ongelma: Toimii, mutta ei jäähdytä
Analyysi:
a) ehkä ovi tai ikkuna on auki.
b) ehkä lähietäisyydellä jokin muu laite, joka toimii lämpöä, kuten lämmitin tai lamppu jne.
c) ilmansuodatin on likainen, puhdista se.
d) ilmanpoisto- tai imuaukko on tukossa.
f) asetettu lämpötila on liian korkea.

4) Ongelma: Vesivuoto siirron aikana.
Analyysi:
a) Tyhjennä kondenssivesi ennen siirtämistä.
b) Vältä vesivuoto sijoittamalla laite tasaiselle alustalle.

5) Vika: Älä toimi ja vesi täynnä -ilmaisin "E4"
Analyysi:
a) irrota kumitulppa veden tyhjentämiseksi.
b) jos se on usein tässä tilassa, ota yhteyttä valtuutettuun huoltoteknikkoon.
Ongelmien karttoittaminen

6) Vika: Laite ei käynnisty.
Analyysi:
a) ei ehkä ole kytkettynä. Joten liitä se.
b) pistoke tai pistorasia saattaa vaurioitua. Korvaa palveluntarjoaja.
c) ehkä sulake rikki. Vaihda sulake palveluntarjoajan toimesta (erittely: 3,15A/250VAC).

7) Vika: Laite pysähtyy automaattisesti.
Analyysi:
a) ajastus sammutettu tai asetettu lämpötila saavutettu. Käynnistä se uudelleen tai odota automaattista vaihtoa.

8) Vika: ei kylmää ilmaa COOL "K" -tilassa.
Analyysi:
a) huoneen lämpötila on asetettua lämpötilaa alhaisempi. Se on normaali ilmiö, kone kytkeytyy automaattisesti päälle, kun huoneen
lämpötila on korkeampi kuin asetettu lämpötila.
b) Laite siirtyy jäätymissuojaan. Laite kytkeytyy automaattisesti päälle, kun jäätymisenesto on ohi.

9) Vika: LED näyttää vikakoodin "E2"

77

Analyysi:
a) Huonelämpötila-anturi ei toimi tai vaurioituu. Palveluntarjoaja vaihtaa huonelämpötila-anturin.

10) Vika: LED näyttää vikakoodin "E3"
Analyysi:
a) höyrystimen öljyputken anturi on viallinen tai vaurioitunut. Palveluntarjoaja vaihtaa höyrystimen patteriputken anturin.

11) Vika: LED näyttää vikakoodin "E4"
Analyysi:
a) Veden täyttymisen varoitus. Valuta vesi pois.

PUHDISTUS JA HUOLTO
Laitteen huolto

1. Katkaise laitteesta virta ennen kuin irrotat sen virtalähteestä.

2. Pyyhi pehmeällä ja kuivalla liinalla. Käytä haaleaa alle 40°C vettä puhdistukseen, jos laite on erittäin likainen.

3. Älä koskaan käytä haihtuvia aineita, kuten bensiiniä tai kiillotusjauhetta, laitteen puhdistamiseen.

Ilmansuodattimien huolto
Ilmansuodattimet on puhdistettava 2 viikon välein, jos laite toimii erittäin pölyisessä ympäristössä. Puhdista seuraavasti:

1. Pysäytä laite ensin, työnnä molemmat ilmansuodattimet ylös (kuva F).

1.a. Ensimmäisen ilmansuodattimen poistamiseksi vedä oikealta puolelta suodatin kuvan F1 mukaisesta kahvasta.

1.b. Irrota toinen ilmansuodatin vetämällä kantta ulkopuolelta itseäsi kohti kuvan F2 mukaisesti. Nyt 4 salpaa vapautuu helposti.

2. Puhdista ja asenna molemmat ilmansuodattimet takaisin ennen kuin käynnistät ne uudelleen.

3. Jos lika on silmiinpistävää, pese se haaleassa vedessä olevalla pesuaineliuoksella. Kuivaa se puhdistuksen jälkeen varjoisassa ja
viileässä paikassa ja asenna se sitten takaisin.

Huolto kausikäytön jälkeen

1. Jos laitetta ei käytetä pidempään aikaan, muista irrottaa tyhjennysaukon ylemmän jäähdyttimen tyhjennysreiän kumitulppa (8) ja
kumitulppa alaspäin jäähdyttimen tyhjennysaukosta (9) veden tyhjentämiseksi. .

2. Pidä laitetta käynnissä tuulettimen kanssa vain puoli päivää aurinkoisena päivänä, jotta laite kuivuu sisältä ja estää
homehtumasta.

3. Pysäytä laite ja vedä virtajohdon pistoke irti, poista sitten kaukosäätimen paristot ja säilytä laitetta asianmukaisesti.

4. Puhdista ilmansuodatin ja asenna se takaisin.

5. Irrota ilmaletkut ja säilytä ne asianmukaisesti ja peitä reikä tiiviisti.

TEKNISET TIEDOT:
Jäähdytysteho (BTU): 9000 BTU / tunti
Jäähdytysteho (wattia): 2600W
Energiankulutus (jäähdytys) W: 950 W
Lämmitysteho (BTU): 7000 BTU / tunti
Lämmitysteho (wattia): 2000W
Energiankulutus (lämmitys) W: 750 W
Jännite 220-240V ~ 50Hz
Äänenvoimakkuus: <= 65 dB
Ilmavirta: 350 m3 / h Energialuokka: A
Ajastin: 24 tuntia
R290 jäähdytysnesteen paino: max. 165 grammaa

Suojellaksesi ympräristöäsi: hävitä pahvilaatikot ja muovipussit ja kierrätä ne niille tarkoitetuissa jäteastioissa. Käytetyt koneet tulee
toimittaa niihin erioistuneisiin keräyspisteisiin ympäristölle vaarallisten aineiden takia. Älä hävitä laitteita sekajätteessä.

Varo, tulipalon vaara.
ÄLÄ lävistä tai polta.
Huomaa, että kylmäaine ei saa sisältää hajua.
Kylmäaineen enimmäismäärä: 165 g.

РУССКИЙ

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ И

СОХРАНИТЕ НА БУДУЩЕЕ

1. Перед использованием устройства прочитайте инструкцию по эксплуатации и
следуйте инструкциям, содержащимся в нем. Производитель не несет
ответственности за ущерб, вызванный использованием устройства вопреки его

78

назначению или неправильной эксплуатации.

2. Устройство предназначено только для домашнего использования. Не
используйте для других целей, которые не по назначению.

3. Устройство должно быть подключено только к розетке переменного тока с
заземлением 220 240 В ~ 50 Гц. Для повышения эксплуатационной безопасности,
несколько электрических устройств не должны быть подключены к одной цепи
тока одновременно.

4. Будьте предельно осторожны при использовании устройства, когда рядом
находятся дети. Не позволяйте детям играть с устройством, не позволяйте детям
или людям, незнакомым с устройством, использовать его.

5. ПРЕДУПРЕЖДЕНИЕ. Данное оборудование могут использовать дети старше 8
лет и люди с ограниченными физическими, сенсорными или умственными
способностями или люди, которые не имеют опыта или знаний об оборудовании,
если это делается под наблюдением ответственного лица. для их безопасности
или были предоставлены им информацию о безопасном использовании
устройства и знают об опасностях его использования. Дети не должны играть с
оборудованием. Чистка и техническое обслуживание устройства не должны
выполняться детьми, за исключением случаев, когда им исполнилось 8 лет, и эти
действия выполняются под наблюдением.

6. Всегда отсоединяйте штепсельную вилку, придерживая розетку рукой после
использования. НЕ тяните за шнур питания.

7. Не погружайте кабель, вилку и все устройство в воду или любую другую
жидкость. Не подвергайте устройство воздействию атмосферных условий (дождь,
солнце и т. Д.) И не используйте его в условиях повышенной влажности (ванные
комнаты, влажные дома на колесах).

8. Периодически проверяйте состояние шнура питания. Если шнур питания
поврежден, его следует заменить в специализированной ремонтной мастерской,
чтобы избежать опасности.

9. Не используйте прибор с поврежденным шнуром питания, если он упал или
поврежден каким-либо иным образом или он не работает должным образом. Не
ремонтируйте устройство самостоятельно, так как существует риск поражения
электрическим током. Доставьте поврежденное устройство в соответствующий
сервисный центр для проверки или ремонта. Все ремонтные работы могут
выполняться только авторизованными сервисными центрами. Неправильно
выполненный ремонт может представлять серьезную опасность для
пользователя.

10. Поместите устройство на прохладную, устойчивую поверхность, вдали от
горячих кухонных приборов, таких как: электрическая плита, газовая горелка и т.
Д.

11. Убедитесь, что ничто не блокирует вход и выход воздуха устройства

79

12. Используйте устройство только на ровной поверхности, чтобы предотвратить
выпадение конденсата.

13. Для обеспечения дополнительной защиты рекомендуется установить
устройство защитного отключения (УЗО) в электрической цепи с номинальным
током не более 30 мА. Спросите электрика для этого.

14. Регулярно очищайте воздушный фильтр. Частота очистки зависит от чистоты
воздуха.

15. После выключения машины подождите не менее 5 минут, прежде чем снова
включить его.

16. Не используйте устройство в солнечных местах. Когда устройство
перегревается, защита от перегрева включает устройство.

17. Чтобы обеспечить эффективное охлаждение, расстояние между боковыми
стенками устройства и стеной, мебелью или шторами должно быть не менее 60 см.

18. Из-за ограниченной производительности устройства, если разница между
целевой температурой и температурой окружающей среды слишком велика,
заданная температура может быть не достигнута.

19. Чтобы снизить риск возгорания, поражения электрическим током или травмы
при использовании кондиционера, соблюдайте следующие основные меры
предосторожности:
а) Подключите к заземленной розетке с 3 контактами.
б) Не удаляйте заземляющий контакт.
в) Не используйте адаптер.
г) Не используйте удлинитель.
e) Отключите кондиционер перед обслуживанием.
f) Для перемещения и установки кондиционера используйте двух или более
человек.

20. Не используйте средства, ускоряющие процесс размораживания или очистки,
кроме тех, которые рекомендованы производителем.

21. Устройство следует хранить в помещении без постоянно работающих
источников возгорания, например: открытого огня, газовых приборов или
электрических обогревателей.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ - (рисунок E)
Подключите разъемы к воздуховоду отвода воздуха следующим образом:

1. Расширьте вытяжной воздуховод (10), вытягивая два конца воздуховода.

2. Вкрутите выпускной воздуховод (10) в штуцер выпускного воздуховода (11).

3. Подсоедините штуцер воздуховода (11) к устройству.

ЗАМЕЧАНИЯ:

1. Держите устройство на расстоянии не менее 1 метра от телевизора или радио, чтобы избежать электромагнитных помех.

2. Не подвергайте устройство воздействию прямых солнечных лучей, чтобы избежать обесцвечивания поверхности.

3. Не наклоняйте устройство более чем на 35 ° или вверх ногами во время транспортировки. Если во время транспортировки
устройство перевернулось, положите его правильно и подождите 2-4 часа, прежде чем запускать.

4. Разместите устройство на плоской поверхности с наклоном менее 5 °.

5. Агрегат работает более эффективно в определенных местах комнаты, выберите лучшее место:

80

- Рядом с окном дверь или французское окно.

- Соблюдайте необходимое расстояние от выхода отработанного воздуха до стены или других препятствий не менее 60 см.

- Вытяните воздушный шланг так, чтобы другой конец воздушного шланга имел зазор между оконной дверью, французским
окном или отверстием в стене.

- Выход или вход воздуха не могут быть заблокированы защитной решеткой или какими-либо препятствиями.
Чтобы продлить срок службы блока, слейте конденсат из верхнего (8) и нижнего (9) сливных отверстий охладителя перед
тем, как положить блок на хранение в конце сезона.

ОПИСАНИЕ УСТРОЙСТВА (рисунки A и B)

1. Панель управления 2. Выход холодного воздуха.

3. Приемник сигнала 4. Пульт дистанционного управления

5. Транспортная ручка 6. Выхлопной канал.

7. Вход испарителя 8. Верхнее сливное отверстие.

9. Дренажное отверстие вниз 10. Воздуховод.

11. Соединитель воздуховода 12. Адаптер оконного выхлопа.

ПАНЕЛЬ УПРАВЛЕНИЯ (рисунок C)
A. Кнопка включения / выключения питания B. Кнопка скорости вентилятора
C. Кнопка режима D. Кнопка таймера / повышения температуры
E. Кнопка таймера / понижения температуры F. Индикатор низкой скорости вентилятора
G. Индикатор высокой скорости вентилятора I. Кнопка спящего режима
J. Индикатор автоматического режима K. Индикатор режима охлаждения
L. Индикатор режима осушения / осушения M. Индикатор режима вентилятора
N. Кнопка таймера O. Кнопка колебания
R. Индикатор режима нагрева S. Индикатор средней скорости вентилятора
T. Индикатор подключения Wi-Fi

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - изображение D
Пульт дистанционного управления передает сигналы в систему.
Кнопка «A» - если вы нажмете эту кнопку, прибор будет запущен при подаче питания или будет остановлен, когда он будет
работать.
Кнопка «B» - нажмите ее последовательно, чтобы выбрать желаемую скорость вентилятора: низкую, среднюю или высокую.
Кнопка «C» - нажмите ее, чтобы выбрать режим работы: «J», «K», «L», «M» или «R».
Кнопка «D» / «E» - нажимайте для регулировки комнатной температуры и таймера.
Кнопка «I» - нажмите, чтобы установить или отменить спящий режим.
Кнопка «N» - нажмите для установки времени автоматического выключения и автоматического включения.
Кнопка «О» - нажмите, чтобы установить или отменить режим поворота жалюзи.

РАБОТА ПАНЕЛИ УПРАВЛЕНИЯ

РЕЖИМЫ: АВТОМАТИЧЕСКИЙ / ОХЛАЖДЕНИЕ / ОСУШЕНИЕ / ВЕНТИЛЯТОР / НАГРЕВ

1. Включите устройство.
а) Подключите устройство, и устройство издаст один звуковой сигнал.
б) Нажмите кнопку «А», после этого устройство включится.
в) Светодиодный диод отображает температуру в помещении и начинает работать в автоматическом режиме.

2. выберите режим работы
Нажмите кнопку «C», чтобы выбрать желаемый режим работы по порядку:
Автоматический режим «J» -> режим охлаждения «K» -> режим сушки «L» -> режим вентилятора «M» -> режим нагрева «R»

3. Отрегулируйте температуру.
Температуру можно установить в диапазоне от 15 до 31 ° C. Нажмите кнопку «D» или «E», чтобы увеличить или уменьшить
температуру на 1 ° C, нажав один раз. Светодиодная панель устройства показывает целевую температуру в течение 5
секунд, а затем отображает температуру в помещении.

4. Отрегулируйте скорость вентилятора.
Нажмите кнопку «B», чтобы выбрать желаемую скорость вращения вентилятора, отображаемую последовательно:
Низкая скорость «F» -> Средняя скорость «S» -> Высокая скорость «G»

5. Мощность
При повторном нажатии кнопки «А» устройство издаст звуковой сигнал «ди» и перестанет работать.

6. Нажмите кнопку «I», чтобы войти в спящий режим устройства.

7. Нажмите кнопку «N», чтобы установить выключение по времени.

8. Нажмите кнопку «O», чтобы установить колебание качания воздуха вверх-вниз.

81

ПРИНЦИП РАБОТЫ КАЖДОГО РЕЖИМА:
АВТО «J» режим:
После выбора режима «J» датчик температуры в помещении срабатывает автоматически и выбирает один из следующих
режимов работы:

- Когда температура в помещении ≥24 ℃, блок автоматически выбирает режим охлаждения «K».
или

- Когда температура в помещении = 23 ℃, установка автоматически выбирает режим вентилятора «M.».
или

- Когда температура в помещении ≤ 22 ℃, агрегат автоматически выбирает режим обогрева «R».

Режим осушения «L»:

1. Верхний центробежный вентилятор будет работать на низкой скорости, и скорость не может быть отрегулирована.

2. Компрессор остановится через 8 минут работы, а затем снова запустится через 6 минут.

3. Устройство работает в режиме осушения с постоянной температурой, и регулировка температуры неэффективна.
ПРЕДУПРЕЖДЕНИЕ:
При эксплуатации устройства в условиях переменной влажности сливное отверстие (9) нижнего охладителя должно быть
постоянно открытым и обеспечивать постоянный слив воды. Для комфортного слива воды используйте прилагаемую
пластиковую трубку.

ОХЛАЖДЕНИЕ "К" режим:

1. Когда температура в помещении выше, чем температура, установленная на панели управления, компрессор запускается.

2. Когда температура в помещении ниже, чем заданная температура на панели управления, компрессор останавливается и
верхний вентилятор работает с исходной заданной скоростью.

Режим вентилятора «М»:

1. Верхний центробежный вентилятор работает с заданной скоростью, а компрессор не работает.

2. Регулировка температуры неэффективна.

Режим нагрева «R»:

1. Когда температура в помещении выше установленной, устройство автоматически прекращает функцию обогрева.

2. Когда температура в помещении ниже установленной, устройство автоматически запускает функцию обогрева.

Таймер срабатывания «N»:

1. Нажмите кнопку «N», чтобы установить время автоматического выключения во время работы устройства.

2. Нажмите кнопку «N», чтобы установить время автоматического включения, пока устройство находится в состоянии
готовности.

3. Время можно регулировать в диапазоне от 1 часа до 24 часов, нажимая кнопку «D» для увеличения или «E» для
уменьшения периода работы устройства.

Спящий режим "I" операция

1. Работа в спящем режиме, когда блок находится в режиме охлаждения «K» и режима обогрева «R».

2. Нажмите кнопку «I» в режиме охлаждения «K», после чего установка перейдет в спящий режим, а верхний центробежный
вентилятор автоматически переключится на низкую скорость. Установленная температура повысится на 1 ℃ через один
час и увеличится на 2 ℃ через два часа. Через шесть часов установка перестанет работать.

3. Нажмите кнопку «I» в режиме нагрева «R», устройство перейдет в спящий режим, а верхний центробежный вентилятор
автоматически переключится на низкую скорость. Установленная температура снизится на 1 ℃ через один час и снизится
на 2 ℃ через два часа. Через шесть часов установка перестанет работать.

Поворотный режим работы «О»:
Когда устройство включено, нажмите кнопку «O», вертикальные жалюзи включатся или выключатся. Когда включен режим
качания, жалюзи могут качаться вверх и вниз в пределах 60 градусов. Снова нажмите кнопку «O», жалюзи перестанут
вращаться.

Функция WI-FI - Подключение
Обращаем ваше внимание на то, что внешний вид скриншотов, показанных на странице 4, может быть изменен «Туя
Смарт» в результате технологического развития с момента производства продукта до даты покупки данного устройства,
однако общий принцип подключения описано ниже:

1. Загрузите приложение «Туя Смарт» на свой смартфон.

2. Затем «добавить устройство». Посмотрите на экран печати I.

3. Нажать на иконку папки «Крупная бытовая техника».

82

4. Нажмите на значок папки «Переносные кондиционеры (WI-FI)». Посмотрите на экран печати II.

5. Выберите «2,4G Hz Wi-Fi» (поле пароля пусто, введите пароль) и нажмите «Далее». Посмотрите на экран печати III.

6. На экране: «Сначала перезагрузите устройство», нажмите «Убедитесь, что индикатор быстро мигает» и нажмите
«ДАЛЕЕ». Посмотрите на экран печати IV.
Предупреждение: Если индикатор Wi-Fi на вашем устройстве «T» не мигает быстро, поместите устройство в вертикальное
положение и нажмите ОДНОВРЕМЕННО две кнопки, кнопку таймера „N” и кнопку увеличения температуры «D» вместе в

течение нескольких секунд, затем Индикатор WI-FI будет мигать.

7. Теперь вы видите экран «Добавление устройства» и прогресс процесса добавления устройства. Это займет всего
несколько секунд.

8. Когда вы увидите «Успешно добавлено», нажмите «Готово». Посмотрите на экран для печати V.

9. Вы увидите экран «Добро пожаловать домой», затем нажмите значок выключателя «ВЫКЛ», чтобы переключиться на
«ВКЛ», чтобы начать работу так же, как описано для работы с пультом дистанционного управления (4).
Уведомление: Основная плата управления имеет функцию памяти, когда устройство готово к работе, но в состоянии
остановки, основная плата управления может запомнить инициализацию рабочего режима. Когда вы включаете устройство,
он будет работать так же, как и в прошлый раз, без необходимости снова сбрасывать рабочий режим. (Это условие
недоступно, когда устройство находится в автоматическом режиме "J".)

10. Когда на этом устройстве работает 1 учетная запись TUYA, другая учетная запись TUYA не может напрямую
подключаться к тому же устройству. Первая подключенная учетная запись должна предоставить доступ к устройству второй
учетной записи TUYA.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Сдвиньте заднюю крышку, чтобы открыть, и снимите изолирующую пленку с батареек.

2. Вставьте батарейки в слот, они должны соответствовать знакам «+» и «-» на пульте дистанционного управления.

3. Если устройство не используется долгое время, выньте батареи.

4. Во избежание загрязнения окружающей среды извлеките использованные батареи и утилизируйте их безопасным
образом и надлежащим образом.
Чтобы управлять устройством, направьте пульт дистанционного управления на приемник сигнала. Пульт дистанционного
управления будет управлять устройством на расстоянии 5 метров при наведении на приемник сигнала устройства.

ЗАЩИТНЫЕ УСТРОЙСТВА
Защитное устройство может сработать и остановить прибор в следующих случаях:

1. в режиме охлаждения: температура воздуха в помещении выше 43 ° C (109 ° F)

2. в режиме охлаждения: температура в помещении ниже 15 ° C (59 ° F).

3. в режиме осушения: температура в помещении ниже 15 ° C (59 ° F).
Если устройство работает в режиме охлаждения «K» или осушения «L» с открытой дверцей или окном в течение
длительного времени при относительной влажности выше 80%, из выпускного отверстия может капать роса.

Защитное устройство сработает в следующих случаях:

1. Перезагрузив устройство сразу после остановки работы или изменения выбранного режима во время работы,
необходимо подождать 3 минуты.

2. Если заглушка была удалена, после перезапуска устройство вернется в исходный режим, все настройки таймера
необходимо установить заново.

ВНИМАНИЕ: внутри этого устройства скрыта рециркуляция конденсированной воды. Конденсатор частично рециркулирует
между конденсатором и водяной пластиной. Когда уровень воды поднимается до верхнего уровня, поплавковый
выключатель и индикатор заполнения воды (E4) загораются, напоминая о сливах воды. Отключите электропитание,
переместите прибор в подходящее место, снимите сливную пробку, полностью слейте воду. После слива установите
пробку на место, иначе прибор может протечь и намокнет ваша комната.

Если прибор установлен в положение, позволяющее слить воду, вы также можете подсоединить трубу к сливному
отверстию, чтобы слить воду. В комплект добавляется сливная труба, внутренний диаметр 9мм, внешний диаметр 12мм,
материал: ПВХ.

Исправление проблем

1) Беда: не работает.
Анализ:
а) возможно срабатывание предохранителя или предохранитель перегорел, подождите 3 минуты и запустите снова,
предохранительное устройство может препятствовать работе устройства.
c) возможно, батарейки в пульте дистанционного управления разрядились.
г) возможно, вилка неправильно вставлена.

2) Проблема: работает только на короткое время

83

Анализ:
а) если установленная температура близка к комнатной, вы можете понизить установленную температуру.
б) возможно, выход воздуха заблокирован препятствием. Устраните препятствие.

3) Проблема: работает, но не остывает
Анализ:
а) возможно, дверь или окно открыты.
б) возможно, в непосредственной близости находится другой прибор, работающий от тепла, например, обогреватель или
лампа и т. д.
в) воздушный фильтр загрязнен, очистите его.
г) воздухозаборник или выходное отверстие заблокировано.
е) установленная температура слишком высока.

4) Проблема: утечка воды при движении.
Анализ:
а) перед перемещением слейте конденсат.
б) во избежание протечки воды размещайте устройство на ровной поверхности.

5) Неисправность: Не работает и индикатор заполнения воды "Е4"
Анализ:
а) вытащите резиновую пробку, чтобы слить воду.
б) если он часто бывает в таком состоянии, обратитесь к квалифицированному техническому специалисту.
Исправление проблем

6) Проблема: устройство не запускается.
Анализ:
а) может быть не подключен. Итак, подключите его.
б) возможно повреждение вилки или розетки. Замените поставщиком услуг.
в) возможно, перегорел предохранитель. Замените предохранитель у поставщика услуг (спецификация: 3,15 А / 250 В
переменного тока).

7) Проблема: устройство автоматически останавливается.
Анализ:
а) отключение по времени или достижение заданной температуры. Перезагрузите его или дождитесь автоматического
переключения.

8) Проблема: нет холодного воздуха в режиме ОХЛАЖДЕНИЕ «К».
Анализ:
а) комнатная температура ниже установленной. Это нормальное явление, машина автоматически переключается, когда
температура в помещении выше установленной.
б) Устройство входит в защиту от замерзания. Устройство автоматически переключится после срабатывания защиты от
замерзания.

9) Неисправность: светодиодный индикатор отображает код неисправности «E2».
Анализ:
а) датчик температуры в помещении вышел из строя или поврежден. Замените датчик температуры в помещении у
поставщика услуг.

10) Неисправность: светодиодный индикатор отображает код неисправности «E3».
Анализ:
а) датчик маслопровода испарителя вышел из строя или поврежден. Замените датчик трубы змеевика испарителя в
сервисной службе.

11) Неисправность: светодиодный индикатор отображает код неисправности «E4».
Анализ:
а) предупреждение о полном заполнении водой. Слейте воду.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Обслуживание устройства

1. Перед отключением от источника питания выключите устройство.

2. Протрите мягкой сухой тканью. Если прибор очень грязный, используйте теплую воду при температуре ниже 40 ° C.

3. Никогда не используйте летучие вещества, такие как бензин или полировальный порошок, для очистки устройства.

Обслуживание воздушных фильтров
Если устройство работает в очень запыленной среде, необходимо очищать воздушные фильтры каждые 2 недели.
Очистите следующим образом:

1. Сначала остановите устройство, поднимите оба воздушных фильтра (Рисунок F).

1.a. Чтобы снять первый воздушный фильтр, вытяните фильтр с правой стороны за ручку, показанную на рисунке F1.

1.b. Чтобы снять второй воздушный фильтр, потяните крышку наружу на себя в месте, показанном на рисунке F2. Теперь 4
защелки будут отпущены легко.

84

2. Очистите и снова установите оба воздушных фильтра перед повторным включением.

3. Если грязь заметна, промойте ее раствором моющего средства в теплой воде. После очистки высушите его в затененном
и прохладном месте, а затем снова установите.

Уход после сезонного использования

1. Если устройство не будет использоваться в течение длительного времени, обязательно вытащите резиновую заглушку из
верхнего дренажного отверстия охладителя (8) и резиновую заглушку из дренажного отверстия охладителя (9) дренажного
порта, чтобы слить воду. .

2. В солнечный день дайте прибору работать с вентилятором только на полдня, чтобы высушить прибор внутри и
предотвратить появление плесени.

3. Остановите устройство и вытащите вилку шнура питания, затем выньте батарейки из пульта дистанционного управления
и храните устройство надлежащим образом.

4. Очистите воздушный фильтр и установите его на место.

5. Снимите воздушные шланги и храните их должным образом, плотно закрыв отверстие.

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Холодопроизводительность (БТЕ): 9000 БТЕ / час
Холодопроизводительность (Вт): 2600 Вт
Энергопотребление (охлаждение) Вт: 950 Вт
Тепловая мощность (БТЕ): 7000 БТЕ / час
Тепловая мощность (Вт): 2000 Вт
Энергопотребление (нагрев) Вт: 750 Вт
Напряжение 220-240 В ~ 50 Гц
Громкость: <= 65 дБ
Расход воздуха: 350 м3 / ч Энергетический класс: A
Таймер: 24 часа
Вес охлаждающей жидкости R290: макс. 165 грамм

Заботясь об окружающей среде.. Упаковку из картона передайте,пожалуйста, на макулатуру. Полиэтиленовые мешки (РЕ)
выкидать в резервуар для пластмассы. Изношенное устройство надо передать в соответствующую точку хранения, так как
находящиесяв устройствеопасные составляющие могут являться угрозой для окружающей среды. Электрическое устройство надо
передать таким образом, чтобы ограничить его повторное употребление и использование. Если в устройстве находятся батареи, их
надо вытянуть и передать в точку хранения отдельно. Устройство не выкидать в резервуар для коммунальных отходов!

Осторожно, опасность пожара.
НЕ прокалывать и не сжигать.
Помните, что хладагент не может содержать запах.
Максимальное количество заправляемого хладагента: 165 г.

ITALIANO

CONDIZIONI GENERALI DI SICUREZZA

IMPORTANTI ISTRUZIONI DI SICUREZZA LEGGERE ATTENTAMENTE E SALVARE

PER IL FUTURO

1. Prima di utilizzare il dispositivo, leggere il manuale operativo e seguire le istruzioni in
esso contenute. Il produttore non è responsabile per danni causati dall'uso del
dispositivo contrario allo scopo previsto o al funzionamento improprio.

2. Il dispositivo è solo per uso domestico. Non utilizzare per altri scopi diversi da quelli
previsti.

3. Il dispositivo deve essere collegato solo a una presa CA con una messa a terra da
220 240 V ~ 50 Hz. Per aumentare la sicurezza operativa, più dispositivi elettrici non
devono essere collegati contemporaneamente a un circuito di corrente.

4. Usare estrema cautela quando si usa il dispositivo quando i bambini sono nelle
vicinanze. Non consentire ai bambini di giocare con il dispositivo, non consentire ai
bambini o alle persone che non hanno familiarità con il dispositivo di usarlo.

5. AVVERTENZA: questa apparecchiatura può essere utilizzata da bambini di età
superiore a 8 anni e persone con capacità fisiche, sensoriali o mentali limitate o persone
che non hanno esperienza o conoscenza dell'attrezzatura, se ciò viene fatto sotto la
supervisione di una persona responsabile per la loro sicurezza o hanno ricevuto loro

85

informazioni sull'uso sicuro del dispositivo e sono consapevoli dei pericoli connessi
all'uso. I bambini non devono giocare con l'attrezzatura. La pulizia e la manutenzione del
dispositivo non devono essere eseguite da bambini, a meno che non abbiano più di 8
anni e queste attività siano svolte sotto controllo.

6. Scollegare sempre la spina di alimentazione tenendo la presa con la mano dopo
l'uso. NON tirare il cavo di alimentazione.

7. Non immergere il cavo, la spina e l'intero dispositivo in acqua o altri liquidi. Non
esporre il dispositivo a condizioni atmosferiche (pioggia, sole, ecc.) O utilizzare in
condizioni di elevata umidità (bagni, case mobili umide).

8. Controllare periodicamente le condizioni del cavo di alimentazione. Se il cavo di
alimentazione è danneggiato, deve essere sostituito da un'officina specializzata per
evitare pericoli.

9. Non utilizzare l'apparecchio con un cavo di alimentazione danneggiato o se è stato
fatto cadere o danneggiato in altro modo o se non funziona correttamente. Non riparare
il dispositivo da soli, poiché esiste il rischio di scosse elettriche. Portare il dispositivo
danneggiato in un centro di assistenza adeguato per il controllo o la riparazione. Tutte le
riparazioni possono essere eseguite solo da punti di assistenza autorizzati. Le
riparazioni eseguite in modo errato possono causare gravi pericoli per l'utente.

10. Collocare il dispositivo su una superficie fresca e stabile, lontano da elettrodomestici
da cucina caldi come: fornelli elettrici, bruciatori a gas, ecc.

11. Assicurarsi che nulla blocchi l'entrata e l'uscita dell'aria del dispositivo

12. Utilizzare il dispositivo solo su una superficie piana per evitare la fuoriuscita della
condensa

13. Per fornire una protezione aggiuntiva, si consiglia di installare un dispositivo a
corrente residua (RCD) nel circuito elettrico con una corrente residua nominale non
superiore a 30 mA. Chiedi a un elettricista per questo.

14. Pulire regolarmente il filtro dell'aria. La frequenza della pulizia dipende dalla pulizia
dell'aria.

15. Dopo aver spento la macchina, attendere almeno 5 minuti prima di riaccenderla.

16. Non utilizzare il dispositivo in luoghi soleggiati. Quando il dispositivo si surriscalda, la
protezione da surriscaldamento attiva il dispositivo.

17. Per garantire un raffreddamento efficace, è necessario mantenere una distanza di
almeno 60 cm tra le pareti laterali del dispositivo e la parete, i mobili o le tende.

18. A causa delle prestazioni limitate del dispositivo, se la differenza tra la temperatura
target e la temperatura ambiente è troppo elevata, la temperatura target potrebbe non
essere raggiunta.

19. Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'uso del
condizionatore d'aria, osservare le seguenti precauzioni di base:
a) Collegare a una presa con messa a terra con 3 pin.
b) Non rimuovere il polo di messa a terra.
c) Non utilizzare l'adattatore.

83

86

d) Non utilizzare una prolunga.
e) Scollegare il condizionatore d'aria prima della manutenzione.
f) Utilizzare due o più persone per spostare e installare il condizionatore d'aria.

20. Non utilizzare agenti che accelerano il processo di scongelamento o pulizia diversi
da quelli raccomandati dal produttore.

21. Il dispositivo deve essere conservato in una stanza senza fonti di accensione
costantemente funzionanti, ad esempio fuoco aperto, apparecchi a gas o stufe
elettriche.

PRIMA DEL PRIMO UTILIZZO – (foto E)
Collegare i connettori al condotto di scarico dell'aria come segue:

1. Allungare il condotto di scarico dell'aria (10) estraendo le due estremità del condotto.

2. Avvitare il condotto di scarico dell'aria (10) nel connettore del condotto di scarico dell'aria (11).

3. Collegare il connettore del condotto di espulsione dell'aria (11) al dispositivo.

OSSERVAZIONI:

1. Tenere l'unità ad almeno 1 metro di distanza da TV o radio per evitare interferenze elettromagnetiche.

2. Non esporre l'unità alla luce solare diretta per evitare lo sbiadimento del colore della superficie.

3.Non inclinare l'unità per più di 35° o capovolgerla durante il trasporto. Se il dispositivo è stato capovolto durante il trasporto, riporlo
correttamente e attendere 2-4 ore prima di avviarlo.

4.Posizionare l'unità su una superficie piana con un'inclinazione inferiore a 5°.

5.L'unità funziona in modo più efficiente in determinate posizioni della stanza, selezionare la posizione migliore:

- Accanto a una finestra, una porta o una porta-finestra.

- Mantenere la distanza necessaria dall'uscita dell'aria di ripresa alla parete o ad altri ostacoli di almeno 60 cm.

- Estendere il tubo dell'aria per garantire che l'altra estremità del tubo dell'aria abbia spazio tra la porta della finestra, la porta finestra
o il foro nel muro.

- L'uscita o l'aspirazione dell'aria non possono essere bloccate da griglia di protezione o da qualsiasi ostacolo.
Per prolungare la durata dell'unità, scaricare l'acqua di condensa dai fori di drenaggio superiore (8) e inferiore (9) del refrigeratore
prima di riporre l'unità in rimessaggio alla fine della stagione.

DESCRIZIONE DEL DISPOSITIVO (foto A e B)

1. Pannello di controllo 2. Uscita aria fredda

3. Ricevitore di segnale 4. Telecomando

5. Maniglia di trasporto 6. Condotto di scarico

7. Ingresso evaporatore 8. Foro di scarico superiore

9. Foro di scarico verso il basso 10. Condotto di scarico dell'aria

11. Connettore del condotto di scarico dell'aria 12. Adattatore di scarico della finestra

PANNELLO DI CONTROLLO (foto C)
A. Pulsante di accensione ON/OFF B. Pulsante velocità ventola
C. Pulsante Modalità D. Pulsante Timer / Aumento temperatura
E. Pulsante Timer / Temperatura giù F. Indicatore di bassa velocità della ventola
G. Indicatore di alta velocità della ventola I. Pulsante della modalità di sospensione
J. Indicatore modalità automatica K. Indicatore modalità raffreddamento
L. Indicatore modalità Deumidifica / ASCIUGATURA M. Indicatore modalità ventola
N. Pulsante Timer O. Pulsante Oscillazione
R. Indicatore della modalità di riscaldamento S. Indicatore della velocità media della ventola
T. Indicatore di connessione Wi-Fi

TELECOMANDO – foto D
Il telecomando trasmette segnali al. sistema.
Pulsante "A" - se si preme questo pulsante, l'apparecchio si avvia quando viene alimentato o si arresta quando è in funzione.
Pulsante "B" - premerlo in sequenza per selezionare la velocità del ventilatore desiderata: bassa o media o alta.
Pulsante "C" - premerlo per selezionare la modalità di funzionamento: "J", "K", "L", "M" o "R".
Pulsante "D" / "E" - premere per regolare la temperatura ambiente e il timer.
Pulsante "I" - premere per impostare o annullare la modalità di sospensione.
Pulsante "N" - premere per impostare l'ora di spegnimento automatico e accensione automatica.

87

Pulsante "O" - premere per impostare o annullare la modalità di oscillazione delle alette.

FUNZIONAMENTO DEL PANNELLO DI CONTROLLO

MODALITÀ: AUTOMATICA / RAFFREDDAMENTO / DEUMIDIFICAZIONE / VENTILAZIONE / RISCALDAMENTO

1. Accendere il dispositivo.
a) Collegare il dispositivo, quindi il dispositivo emette un segnale acustico.
b) Premere il pulsante "A", quindi il dispositivo si accenderà.
c) Il diodo LED visualizza la temperatura ambiente e inizia a funzionare in modalità automatica.

2.Scegli la modalità di funzionamento
Premere il pulsante "C" per selezionare la modalità di funzionamento desiderata in sequenza:
Modalità automatica "J" -> Modalità raffreddamento "K" -> Modalità asciugatura "L" -> Modalità ventola "M" -> Modalità
riscaldamento "R”

3. Regolare la temperatura
La temperatura può essere impostata in un range 15°-31°C. Premere il pulsante "D" o "E" per aumentare o diminuire la temperatura
di 1°C premendo una volta. Il pannello LED del dispositivo mostra la temperatura target per 5 secondi, quindi visualizza la
temperatura ambiente.

4. Regola la velocità della ventola
Premere il pulsante "B" per selezionare la velocità del ventilatore desiderata mostra in sequenza:
Bassa velocità "F" -> Media velocità "S" -> Alta velocità "G”

5. Potere
Quando si preme nuovamente il pulsante "A", il dispositivo suonerà "di" e smetterà di funzionare.

6. Premere il pulsante "I" per accedere alla modalità di sospensione del dispositivo.

7. Premere il pulsante "N" per impostare uno spegnimento temporizzato.

8. Premere il pulsante "O" per impostare l'oscillazione dell'oscillazione dell'aria su-giù..

PRINCIPIO DI FUNZIONAMENTO DI OGNI MODALITÀ:
Modalità AUTO "J":
Una volta selezionato il funzionamento "J", il sensore di temperatura interna funziona automaticamente e seleziona una delle
seguenti modalità di funzionamento:

- Quando la temperatura ambiente ≥24 ℃ l'unità selezionerà automaticamente la modalità di raffreddamento "K".
o

- Quando la temperatura ambiente = 23 ℃, l'unità selezionerà automaticamente la modalità ventilatore "M.".
o

- Quando la temperatura ambiente 22 ℃, l'unità selezionerà automaticamente la modalità di riscaldamento "R".

Deumidifica modalità "L":

1. La ventola centrifuga superiore funzionerà a bassa velocità e la velocità non può essere regolata.

2. Il compressore si arresterà dopo 8 minuti di funzionamento, quindi riprenderà a funzionare dopo 6 minuti.

3. Il dispositivo adotta la modalità di deumidificazione a temperatura costante e la regolazione della temperatura non è efficace.
AVVERTIMENTO:
Quando si utilizza il dispositivo in condizioni di umidità variabile, il foro di scarico del down cooler (9) deve essere costantemente
aperto e garantire un drenaggio dell'acqua costante. Per scaricare comodamente l'acqua, utilizzare un tubo di plastica incluso.

Modalità FREDDO "K":

1. Quando la temperatura ambiente è superiore alla temperatura impostata sul pannello di controllo, il compressore inizia a
funzionare.

2. Quando la temperatura ambiente è inferiore alla temperatura impostata sul pannello di controllo, il compressore si arresta e la
ventola superiore funziona alla velocità impostata originale.

Modalità ventola "M.":

1. Il ventilatore centrifugo superiore funziona alla velocità impostata e il compressore non funziona.

2. La regolazione della temperatura non è efficace.

Modalità calore “R”:

1.Quando la temperatura ambiente è superiore alla temperatura impostata, il dispositivo interromperà automaticamente la funzione
di riscaldamento.

2.Quando la temperatura ambiente è inferiore alla temperatura impostata, il dispositivo avvierà automaticamente la funzione di
riscaldamento.

88

Funzionamento del timer "N":

1. Premere il pulsante "N" per impostare il tempo di spegnimento automatico mentre l'unità è in funzione.

2. Premere il pulsante "N" per impostare il tempo di accensione automatica mentre l'unità è pronta.

3. Il tempo può essere regolato in un intervallo da 1 ora a 24 ore premendo il pulsante "D" per aumentare o "E" per diminuire il
periodo di funzionamento del dispositivo.

Funzionamento "I" in modalità di sospensione

1. La modalità di sospensione funziona quando l'unità è in modalità di raffreddamento "K" e modalità di riscaldamento "R".

2. Premere il pulsante "I" in modalità di raffreddamento "K", quindi l'unità funzionerà in modalità di sospensione e la ventola
centrifuga superiore passerà automaticamente a bassa velocità. La temperatura impostata aumenterà di 1 dopo un'ora e aumenterà
di 2 dopo due ore. Dopo sei ore l'unità smetterà di funzionare.

3. Premere il pulsante "I" in modalità di riscaldamento "R", quindi il dispositivo funzionerà in modalità di sospensione e la ventola
centrifuga in alto passerà automaticamente a bassa velocità. La temperatura impostata diminuirà di 1 dopo un'ora e diminuirà di 2
dopo due ore. Dopo sei ore l'unità smetterà di funzionare.

Operazione in modalità oscillazione "O":
Quando il dispositivo è acceso, premere il pulsante "O", l'aletta verticale si accenderà o si spegnerà. Quando la modalità oscillazione
è attiva, la feritoia può oscillare su e giù entro 60 gradi. Premere di nuovo il pulsante "O", la feritoia smetterà di oscillare.

Funzione WI-FI - Connessione
Si prega di notare che l'aspetto degli screenshot mostrati a pagina 4 può essere modificato da "Tuya Smart" a seguito dello sviluppo
tecnologico dalla data di produzione del prodotto alla data di acquisto di questo dispositivo, tuttavia, il principio generale di
connessione è descritto di seguito:

1. Scarica l'applicazione "Tuya Smart" sul tuo smartphone.

2. Quindi "aggiungi dispositivo". Guarda la schermata di stampa I.

3. Premere l'icona della cartella “Grandi elettrodomestici”.

4. Premere l'icona della cartella “Condizionatori portatili (WI-FI)”. Guarda la schermata di stampa II.

5. Scegli “Wi-Fi 2,4G Hz” (il campo della password è vuoto, scrivi la tua password) premi “Avanti”. Guarda la schermata di stampa III.

6. Sullo schermo: "Reset the device at first", premere "Conferma che l'indicatore lampeggi rapidamente" e premere "NEXT". Guarda
la schermata di stampa IV.
Attenzione: Se l'indicatore Wi-Fi "T" del tuo dispositivo non lampeggia velocemente, posiziona il dispositivo in posizione verticale e
tieni premuti CONTEMPORANEAMENTE i due pulsanti il pulsante timer „N” e il pulsante aumento temperatura "D" insieme per
alcuni secondi, quindi il La spia WI-FI lampeggerà.

7. Ora vedi la schermata "Aggiunta dispositivo" e l'avanzamento del processo di aggiunta del dispositivo. Ci vogliono solo pochi
secondi.

8. Quando vedi "Aggiunto con successo" premi "Fatto". Guarda la schermata di stampa V.

9. Viene visualizzata la schermata "Benvenuto a casa", quindi è necessario premere l'icona spegnere "OFF" per passare
all'accensione "ON" per avviare il funzionamento nello stesso modo descritto per il funzionamento tramite telecomando (4).

Avviso: La scheda di controllo principale ha la funzione di memoria, quando il dispositivo è pronto per funzionare ma in stato di stop,
la scheda di controllo principale può memorizzare l'inizializzazione della modalità di lavoro. Quando si accende l'unità, funzionerà
come la stessa attuazione della modalità di lavoro dell'ultima volta, non è necessario ripristinare nuovamente la modalità di lavoro.
(Questa condizione non è disponibile quando l'unità è in modalità AUTO "J".)

10. Quando 1 account TUYA utilizza questo dispositivo, un altro account TUYA non può connettersi direttamente allo stesso
dispositivo. Il primo account connesso dovrebbe condividere il dispositivo con il secondo account TUYA.

TELECOMANDO

1. Far scorrere il coperchio posteriore per aprire e rimuovere la pellicola isolante dalle batterie.

2. Inserire le batterie all'interno dello slot, devono corrispondere ai segni "+" e "-" sul telecomando.

3. Se per lungo tempo non si utilizza il dispositivo, estrarre le batterie.

4. Per prevenire l'inquinamento ambientale, estrarre le batterie usate e smaltirle in sicurezza e in modo appropriato.
Per azionare il dispositivo, puntare il telecomando verso il ricevitore del segnale. Il telecomando aziona il dispositivo a una distanza
di 5 metri quando punta al ricevitore del segnale del dispositivo.

DISPOSITIVI DI PROTEZIONE
Il dispositivo di protezione può intervenire e arrestare l'apparecchio nei casi di seguito elencati:

1. in modalità raffreddamento: la temperatura dell'aria interna è superiore a 43°C (109°F)

2. in modalità raffreddamento: la temperatura ambiente è inferiore a 15°C (59°F)

3. in modalità deumidificazione: la temperatura ambiente è inferiore a 15°C (59°F).
Se il dispositivo funziona in modalità raffrescamento “K” o deumidificazione “L” con porta o finestra aperta per lungo tempo quando
l'umidità relativa è superiore all'80%, potrebbe gocciolare della rugiada dall'uscita.

89

Il dispositivo di protezione funzionerà nei seguenti casi:

1. Riavviando il dispositivo immediatamente dopo aver interrotto il lavoro o modificato la modalità selezionata durante il lavoro, è
necessario attendere 3 minuti.

2. Se la spina è stata rimossa, dopo il riavvio il dispositivo tornerà alla modalità originale, tutte le impostazioni del timer devono
essere reimpostate.

NOTA: all'interno di questa unità è nascosto il riciclaggio dell'acqua di condensa. L'acqua di condensazione viene in parte
conservata in riciclo tra il condensatore e la piastra ad acqua. Quando il livello dell'acqua sale al livello superiore, l'interruttore a
galleggiante e l'indicatore di acqua piena (E4) si accendono per ricordare lo scarico dell'acqua. Si prega di interrompere
l'alimentazione, spostare l'apparecchio in un luogo adatto, rimuovere il tappo di scarico, scaricare completamente l'acqua. Dopo lo
scarico, reinstalla la spina, altrimenti l'apparecchio potrebbe perdere e bagnare la stanza.

Se l'apparecchio è posizionato in una posizione che ammette l'acqua di scarico, è anche possibile collegare il tubo al foro di scarico
per far defluire l'acqua. Il tubo di scarico viene aggiunto al kit, diametro interno 9 mm, diametro esterno 12 mm, materiale: PVC.

Risoluzione dei problemi

1) Problema: non funziona.
Analisi:
a) forse il dispositivo di protezione è saltato o il fusibile è saltato, attendere 3 minuti e ricominciare, il dispositivo di protezione
potrebbe impedire il funzionamento del dispositivo.
c) forse le batterie del telecomando sono scariche.
d) forse la spina non è inserita correttamente.

2) Problema: funziona solo per un breve periodo
Analisi:
a) se la temperatura impostata è prossima alla temperatura ambiente, è possibile abbassare la temperatura impostata.
b) forse l'uscita dell'aria è bloccata da un ostacolo. Porta via l'ostacolo.

3) Problema: funziona ma non si raffredda
Analisi:
a) forse la porta o la finestra sono aperte.
b) forse a distanza ravvicinata c'è un altro apparecchio che funziona a caldo come un riscaldatore o una lampada, ecc.
c) il filtro dell'aria è sporco, pulirlo.
d) l'uscita o l'aspirazione dell'aria è bloccata.
f) la temperatura impostata è troppo alta.

4) Problema: Perdita d'acqua durante lo spostamento.
Analisi:
a) scaricare la condensa prima dello spostamento.
b) per evitare perdite d'acqua, posizionare il dispositivo su una superficie piana.

5) Problema: non funziona e indicatore di acqua piena "E4"
Analisi:
a) estrarre il tappo di gomma per scaricare l'acqua.
b) se è spesso in questo stato, contattare un tecnico dell'assistenza qualificato.
Risoluzione dei problemi

6) Problema: il dispositivo non si avvia.
Analisi:
a) forse non collegato. Quindi, collegalo.
b) forse danni alla spina o alla presa. Sostituire dal fornitore di servizi.
c) forse fusibile rotto. Sostituire il fusibile dal fornitore di servizi (specifica: 3,15 A/250 V CA).

7) Problema: il dispositivo si arresta automaticamente.
Analisi:
a) spegnimento temporizzato o raggiungimento temperatura impostata. Riavvia o attendi il cambio automatico.

8) Problema: assenza di aria fredda in modalità COOL "K".
Analisi:
a) la temperatura ambiente è inferiore alla temperatura impostata. È un fenomeno normale, la macchina si accenderà
automaticamente mentre la temperatura ambiente è superiore alla temperatura impostata.
b) Il dispositivo entra in protezione antigelo. Il dispositivo passerà automaticamente al termine della protezione antigelo.

9) Problema: il LED visualizza il codice di errore "E2"
Analisi:
a) Il sensore della temperatura ambiente è guasto o danneggiato. Sostituire il sensore della temperatura ambiente dal fornitore di
servizi.

10) Problema: il LED visualizza il codice di errore "E3"
Analisi:

90

a) il sensore del tubo dell'olio dell'evaporatore è guasto o danneggiato. Sostituire il sensore del tubo della serpentina
dell'evaporatore dal fornitore di servizi.

11) Problema: il LED visualizza il codice di errore "E4"
Analisi:
a) avviso di acqua piena. Scolare l'acqua.

PULIZIA E MANUTENZIONE
Manutenzione del dispositivo

1. Spegnere il dispositivo prima di scollegarlo dall'alimentazione.

2. Pulire con un panno morbido e asciutto. Usare acqua tiepida al di sotto dei 40°C per pulire se l'apparecchio è molto sporco.

3. Non utilizzare mai sostanze volatili come benzina o polvere per lucidare per pulire il dispositivo.

Manutenzione filtri aria
È necessario pulire i filtri dell'aria ogni 2 settimane se il dispositivo funziona in un ambiente estremamente polveroso. Pulisci come
segue:

1. Arrestare prima il dispositivo, spingere verso l'alto entrambi i filtri dell'aria (figura F).

1.a. Per togliere il primo filtro dell'aria estrarre dal lato destro il filtro tramite la maniglia mostrata in figura F1.

1.b. Per togliere il secondo filtro dell'aria tirare verso di sé il coperchio esterno nella posizione indicata in figura F2. Ora 4 chiavistelli
verranno rilasciati facilmente.

2. Pulire e reinstallare entrambi i filtri dell'aria prima di riaccenderli.

3. Se lo sporco è cospicuo, lavarlo con una soluzione di detersivo in acqua tiepida. Dopo averlo pulito, asciugarlo in un luogo
ombreggiato e fresco, quindi reinstallarlo.

Manutenzione dopo l'uso stagionale

1. Se il dispositivo non verrà utilizzato per un lungo periodo, assicurarsi di estrarre il tappo di gomma del foro di scarico del radiatore
superiore (8) e il tappo di gomma del foro di scarico del radiatore inferiore (9) della porta di scarico, per scaricare l'acqua .

2. Tenere l'apparecchio in funzione con la ventola solo per mezza giornata durante una giornata di sole per asciugare l'interno
dell'apparecchio ed evitare che si ammuffisca.

3. Arrestare il dispositivo ed estrarre la spina del cavo di alimentazione, quindi estrarre le batterie del telecomando e conservare il
dispositivo correttamente.

4. Pulire il filtro dell'aria e reinstallarlo.

5. Rimuovere i tubi dell'aria e conservarli correttamente, quindi coprire bene il foro.

DATI TECNICI:
Capacità di raffreddamento (BTU): 9000 BTU / ora
Capacità di raffreddamento (watt): 2600 W
Consumo energetico (raffreddamento) W: 950 W
Capacità di riscaldamento (BTU): 7000 BTU / ora
Capacità di riscaldamento (watt): 2000W
Consumo energetico (riscaldamento) W: 750 W
Tensione 220-240V~ 50Hz
Volume: <= 65dB
Portata aria: 350 m3/h Classe energetica: A
Timer: 24 ore
Peso del refrigerante R290: max. 165 grammi

Prendiamoci cura dell'ambiente naturale. I contenitori in cartone dovrebbero essere portati all'apposito punto di raccolta. I sacchi in
polietilene (PE) vanno buttati nel contenitore per la plastica. L'apparecchio fuori uso deve essere rottamato presso un centro di raccolta
autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. Il dispositivo elettrico deve
essere consegnato in modo da limitare il suo riutilizzo. Se l'apparecchio contiene batterie, è necessario rimuoverle e smaltirle

SLOVENŠČINA

Attenzione, rischio di incendio.
NON perforare o bruciare.
Tenere presente che il refrigerante potrebbe non contenere odori.
La quantità massima di carica di refrigerante: 165 g.

HRVATSKI

OPĆI UVJETI SIGURNOSTI

VAŽNE SIGURNOSNE UPUTE PROČITAJTE UPOZORENJE I SPREMITE SE ZA

BUDUĆNOST

1. Prije upotrebe uređaja, pročitajte korisnički priručnik i slijedite upute sadržane u
njemu. Proizvođač ne odgovara za štetu nastalu upotrebom uređaja suprotno njegovoj
predviđenoj namjeni ili nepravilnom radu.

2. Uređaj je namijenjen samo kućnoj uporabi. Ne koristite za druge svrhe koje nisu

91

prema njegovoj predviđenoj namjeni.

3. Uređaj treba spojiti samo na izmjeničnu utičnicu s uzemljenim 220 240V ~ 50Hz. Da
bi se povećala operativna sigurnost, više električnih uređaja ne smije istovremeno biti
povezano na jedan strujni krug.

4. Budite izuzetno oprezni kada koristite uređaj kada su djeca u blizini. Ne dopustite
djeci da se igraju s uređajem, ne dopustite djeci ili osobama koje nisu upoznate s
uređajem.

5. UPOZORENJE: Ovu opremu mogu koristiti djeca starija od 8 godina i osobe
ograničene tjelesne, senzorne ili mentalne sposobnosti, ili ljudi koji nemaju iskustva ili
znanje o uređaju, ako se to radi pod nadzorom odgovorne osobe radi njihove sigurnosti
ili su im odobreni podaci o sigurnoj upotrebi uređaja i svjesni su opasnosti upotrebe
uređaja. Djeca se ne bi trebala igrati s opremom. Čišćenje i održavanje uređaja ne smiju
obavljati djeca, osim ako imaju više od 8 godina i ove aktivnosti se izvode pod
nadzorom.

6. Uvijek isključite utikač držeći utičnicu rukom nakon uporabe. NE povlačite kabel za
napajanje.

7. Ne uranjajte kabel, utikač i cijeli uređaj u vodu ili bilo koju drugu tekućinu. Ne izlažite
uređaj atmosferskim uvjetima (kiša, sunce itd...) I ne koristite u uvjetima visoke vlage
(kupaonice, vlažne mobilne kućice).

8. Povremeno provjeravajte stanje kabela za napajanje. Ako je mrežni kabel oštećen,
zamijenite ga specijaliziranoj servisnoj službi kako biste izbjegli opasnost.

9. Ne koristite uređaj s oštećenim kablom za napajanje ili ako je ispao ili oštećen na bilo
koji drugi način ili ako ne radi ispravno. Ne popravljajte uređaj sami jer postoji opasnost
od električnog udara. Oštećeni uređaj odnesite u odgovarajući servisni centar radi
provjere ili popravka. Sve popravke smiju obavljati samo ovlašteni servisi. Nepravilno
izvedeni popravci mogu ozbiljno opasiti za korisnika.

10. Uređaj postavite na hladnu i stabilnu površinu, daleko od vrućih kuhinjskih uređaja
kao što su: električni štednjak, plinski plamenik itd...

11. Pazite da ništa ne blokira dovod i izlaz zraka u uređaju

12. Koristite uređaj samo na ravnoj površini kako ne bi došlo do prolijevanja kondenzata

13. Da biste osigurali dodatnu zaštitu, preporučljivo je u električni krug instalirati
zaostalu struju (RCD), nazivna zaostala struja koja ne prelazi 30mA. Pitajte za to
električara.

14. Redovito čistite filtar za zrak. Učestalost čišćenja ovisi o čistoći zraka.

15. Nakon isključivanja stroja pričekajte najmanje 5 minuta prije nego što ga ponovno
uključite.

16. Ne koristite uređaj na sunčanim mjestima. Kad se uređaj pregrijava, uključit će se
zaštita od pregrijavanja.

17. Da bi se osiguralo učinkovito hlađenje, treba se držati razmak od najmanje 60 cm
između bočnih zidova uređaja i zida, namještaja ili zavjesa.

92

18. Zbog ograničenih performansi uređaja, ako je razlika između ciljne temperature i
temperature okoline prevelika, ciljna temperatura možda neće biti dosegnuta.

19. Da biste smanjili rizik od požara, strujnog udara ili ozljeda kad koristite klima uređaj,
pridržavajte se sljedećih osnovnih mjera opreza:
a) Spojite na uzemljenu utičnicu s 3 pina.
b) Ne uklanjajte uzemljenje.
c) Nemojte koristiti adapter.
d) Ne koristite produžni kabel.
e) Prije servisiranja isključite klima uređaj.
f) Koristite dvije ili više osoba za pomicanje i instaliranje klima uređaja.

20. Ne koristite sredstva koja ubrzavaju postupak odmrzavanja ili čišćenja, osim onih
koja je preporučio proizvođač.

21. Uređaj treba skladištiti u prostoriji bez stalno aktivnih izvora paljenja, na primjer:
otvorene vatre, plinskih uređaja ili električnih grijača.

PRIJE PRVE UPOTREBE – (slika E)
Spojite konektore na kanal za odvod zraka na sljedeći način:

1. Produžite odvodni kanal (10) izvlačenjem dva kraja kanala.

2. Pričvrstite cijev za odvod zraka (10) u konektor odvodne cijevi za zrak (11).

3. Spojite konektor odvodnog kanala (11) na uređaj.

OPASKE:

1. Držite jedinicu najmanje 1 metar od TV-a ili radija kako biste izbjegli elektromagnetske smetnje.

2. Nemojte izlagati jedinicu izravnom sunčevom svjetlu kako biste izbjegli blijeđenje boje površine.

3. Nemojte naginjati jedinicu za više od 35° ili naopako tijekom transporta. Ako se uređaj prevrnuo tijekom transporta, ispravno ga
odložite i pričekajte 2-4 sata prije nego što ga pokrenete.

4. Postavite jedinicu na ravnu površinu s nagibom manjim od 5°.

5. Jedinica radi učinkovitije u određenim prostorima, odaberite najbolje mjesto:

- Pored prozora, vrata ili francuskog prozora.

- Održavajte potrebnu udaljenost od izlaza povratnog zraka do zida ili drugih prepreka najmanje 60 cm.

- Produžite crijevo za zrak kako biste osigurali da drugi kraj crijeva za zrak ima razmak između vrata prozora, francuskog prozora ili
rupe u zidu.

- Izlaz ili dovod zraka ne može biti blokiran zaštitnom rešetkom ili bilo kojom preprekom.
Kako biste produžili životni vijek jedinice, ispustite kondenziranu vodu iz gornjeg (8) i donjeg (9) odvodnog otvora hladnjaka prije
nego što stavite jedinicu u skladište na kraju sezone.

OPIS UREĐAJA (slike A i B)

1. Upravljačka ploča 2. Izlaz hladnog zraka

3. Receptor signala 4. Daljinski upravljač

5. Transportna ručka 6. Ispušni kanal

7. Ulaz u isparivač 8. Gornji odvodni otvor

9. Donji odvodni otvor 10. Odvodni kanal za zrak

11. Priključak za odvod zraka 12. Adapter za ispuh prozora

UPRAVLJAČKA PLOČA (slika C)
A. Tipka za uključivanje/isključivanje B. Tipka za brzinu ventilatora
C. Tipka za način rada D. Tipka Timer / Povišenje temperature
E. Tipka za mjerenje vremena / smanjenje temperature F. Indikator male brzine ventilatora
G. Indikator velike brzine ventilatora I. Gumb za način mirovanja
J. Indikator automatskog načina rada K. Indikator načina hlađenja
L. Indikator načina odvlaživanja / DRY M. Indikator načina rada ventilatora
N. Tipka mjerača vremena O. Tipka za oscilaciju
R. Indikator načina grijanja S. Indikator srednje brzine ventilatora
T. Indikator Wi-Fi veze

93

DALJINSKI UPRAVLJAČ – slika D
Daljinski upravljač prenosi signale u sustav.
Gumb "A" - ako pritisnete ovu tipku, uređaj će se pokrenuti kada je pod naponom ili će se zaustaviti kada je u radu.
Gumb "B" - pritisnite ga u nizu za odabir željene brzine ventilatora: nisku ili srednju ili visoku.
Gumb "C" - pritisnite ga za odabir načina rada: "J", "K", "L", "M" ili "R".
Gumb "D" / "E" - pritisnite za podešavanje sobne temperature i timera.
Gumb "I" - pritisnite za postavljanje ili otkazivanje načina mirovanja.
Gumb "N" - pritisnite za postavljanje vremena automatskog isključivanja i automatskog uključivanja.
Gumb "O" - pritisnite za postavljanje ili poništavanje načina zakretanja žaluzina.

RAD UPRAVLJAČKE PLOČE

NAČINI RADA: AUTOMATSKI / HLADENJE / SUŠENJE / VENTILAT / GRIJANJE

1. Uključite uređaj.
a) Spojite uređaj, a zatim uređaj jednom zvučnim signalom.
b) Pritisnite tipku "A", tada će se uređaj uključiti.
c) LED dioda prikazuje sobnu temperaturu i počinje raditi u automatskom načinu rada.

2.Odaberite način rada
Pritisnite tipku "C" za odabir željenog načina rada slijedom:
Automatski način rada "J" -> Način hlađenja "K" -> Način sušenja "L" -> Način rada ventilatora "M" -> Način grijanja "R”

3. Podesite temperaturu
Temperatura se može podesiti u rasponu od 15°-31°C. Pritisnite tipku “D” ili “E” da povećate ili smanjite temperaturu za 1°C
pritiskom jednom. LED ploča uređaja prikazuje ciljnu temperaturu 5 sekundi, a zatim prikazuje temperaturu prostorije.

4. Podesite brzinu ventilatora
Pritisnite tipku "B" za odabir željene brzine ventilatora koja se prikazuje redoslijedom:
Mala brzina "F" -> Srednja brzina "S" -> Velika brzina "G”

5. Snaga
Kada ponovno pritisnete tipku "A", uređaj će zvučati "di" i prestati raditi.

6. Pritisnite tipku "I" za ulazak u stanje mirovanja uređaja.

7. Pritisnite tipku "N" za postavljanje vremenski ograničenog isključivanja.

8. Pritisnite tipku "O" za podešavanje oscilacije zraka gore-dolje..

SVAKI NAČIN RADA NAČELO:
AUTO "J" način rada:
Nakon što je odabran rad "J", senzor unutarnje temperature radi automatski i odabire jedan od sljedećih načina rada:

- Kada je sobna temperatura ≥24 ℃ jedinica će automatski odabrati način hlađenja "K".
ili

- Kada je sobna temperatura = 23 ℃, jedinica će automatski odabrati način rada ventilatora "M.".
ili

- Kada je sobna temperatura ≤ 22 ℃, jedinica će automatski odabrati način grijanja "R".

Odvlaživanje "L" načina rada:

1. Gornji centrifugalni ventilator radit će pri maloj brzini, a brzina se ne može podesiti.

2. Kompresor će se zaustaviti nakon 8 minuta rada, a zatim će ponovno raditi nakon 6 minuta.

3. Uređaj prihvaća način odvlaživanja s konstantnom temperaturom, a podešavanje temperature nije učinkovito.
UPOZORENJE:
Prilikom rada uređaja u uvjetima promjenjive vlažnosti, odvodni otvor hladnjaka (9) treba biti stalno otvoren i osigurati stalnu drenažu
vode. Za udobno ispuštanje vode koristite priloženu plastičnu cijev.

HLAĐENJE "K" način rada:

1. Kada je sobna temperatura viša od zadane temperature na upravljačkoj ploči, kompresor počinje raditi.

2. Kada je sobna temperatura niža od zadane temperature na upravljačkoj ploči, kompresor se zaustavlja i gornji ventilator radi na
originalnoj zadanoj brzini.

Način rada ventilatora "M.":

1. Gornji centrifugalni ventilator radi na zadanoj brzini, a kompresor ne radi.

2. Podešavanje temperature nije učinkovito.

Način grijanja "R":

1. Kada je sobna temperatura viša od zadane temperature, uređaj će automatski prestati s grijanjem.

94

2. Kada je sobna temperatura niža od zadane temperature, uređaj će automatski pokrenuti funkciju grijanja.

Operacija timera "N":

1. Pritisnite tipku “N” za postavljanje vremena automatskog isključivanja dok jedinica radi.

2. Pritisnite tipku “N” za postavljanje vremena automatskog uključivanja dok je jedinica spremna.

3. Vrijeme se može podesiti u rasponu od 1 sata do 24 sata pritiskom na tipku "D" za povećanje ili "E" za smanjenje razdoblja rada
uređaja.

Način mirovanja "I" rad

1. Način mirovanja radi kada je jedinica u načinu rada hlađenja "K" i grijanja "R".

2. Pritisnite tipku "I" u načinu hlađenja "K" , tada će jedinica raditi u stanju mirovanja i gornji centrifugalni ventilator će se automatski
okrenuti na malu brzinu. Zadana temperatura će se povećati za 1 ℃ nakon jednog sata, a povećati za 2 ℃ nakon dva sata. Nakon
šest sati uređaj će prestati raditi.

3. Pritisnite tipku "I" u načinu grijanja "R" , tada će uređaj raditi u stanju mirovanja i centrifugalni ventilator će se automatski okrenuti
na malu brzinu. Zadana temperatura će se smanjiti za 1 ℃ nakon jednog sata, a smanjiti za 2 ℃ nakon dva sata. Nakon šest sati
uređaj će prestati raditi.

Rad u načinu rada "O":
Kada je uređaj uključen, pritisnite gumb "O" , okomita klapna će se uključiti ili isključiti. Kada je uključen način ljuljanja, lopatica se
može zakretati gore-dolje unutar 60 stupnjeva. Ponovno pritisnite tipku "O", klapna će se prestati ljuljati.

WI-FI funkcija - Veza
Imajte na umu da "Tuya Smart" može promijeniti izgled snimki zaslona prikazanih na stranici 4 kao rezultat tehnološkog razvoja od
datuma proizvodnje proizvoda do datuma kupnje ovog uređaja, međutim, opći princip povezivanja je opisano u nastavku:

1. Preuzmite aplikaciju “Tuya Smart” na svoj pametni telefon.

2. Zatim "dodaj uređaj". Pogledajte print screen I.

3. Pritisnite ikonu mape “Veliki kućanski aparati”.

4. Pritisnite ikonu mape “Prijenosni klima uređaji (WI-FI)”. Pogledajte print screen II.

5. Odaberite “2,4G Hz Wi-Fi” (polje za lozinku je prazno, upišite svoju lozinku) pritisnite “Dalje”. Pogledajte print screen III.

6. Na ekranu: “Prvo resetirajte uređaj” pritisnite “Potvrdite da indikator brzo treperi” i pritisnite “DALJE”. Pogledajte print screen IV.
Upozorenje: Ako Wi-Fi indikator "T" na vašem uređaju ne treperi brzo, postavite uređaj u uspravan položaj i ISTOVREMENO držite
pritisnute dvije tipke, tipku za mjerenje vremena „N” i tipku za povećanje temperature "D" nekoliko sekundi, a zatim WI-FI svjetlo će
bljeskati.

7. Sada vidite zaslon "Dodavanje uređaja" i napredak procesa dodavanja uređaja. Potrebno je samo nekoliko sekundi.

8. Kada vidite "Uspješno dodano" pritisnite "Gotovo". Pogledajte print screen V.

9. Vidite ekran “Dobrodošli kući”, tada trebate pritisnuti ikonicu isključiti “OFF” da biste se prebacili u prekidač “ON” kako biste
započeli rad na isti način kao što je opisano za rad putem daljinskog upravljača (4).
Obavijest: Glavna upravljačka ploča ima memorijsku funkciju, kada je uređaj spreman za rad, ali u stanju zaustavljanja, glavna
kontrolna ploča može zapamtiti inicijalizaciju radnog načina. Kada uključite jedinicu, radit će na isti način rada kao i prošli put, nema
potrebe za ponovnim resetiranjem radnog načina. (Ovaj uvjet nije dostupan kada je jedinica u AUTO modusu "J".)

10. Kada 1 TUYA račun upravlja ovim uređajem, drugi TUYA račun ne može se izravno povezati s istim uređajem. Prvi povezani
račun trebao bi dijeliti uređaj s drugim TUYA računom.

DALJINSKI UPRAVLJAČ

1. Gurnite stražnji poklopac kako biste ga otvorili i skinite izolacijsku foliju s baterija.

2. Stavite baterije u utor, moraju odgovarati znakovima "+" i "-" na daljinskom upravljaču.

3. Ako duže vrijeme ne koristite uređaj, izvadite baterije.

4. Kako biste spriječili onečišćenje okoliša, izvadite iskorištene baterije i odložite ih sigurno i na odgovarajući način.
Da biste upravljali uređajem, usmjerite daljinski upravljač prema prijemniku signala. Daljinski upravljač upravljat će uređajem na
udaljenosti od 5 metara kada je usmjeren prema prijemniku signala uređaja.

ZAŠTITNI UREĐAJI
Zaštitni uređaj se može aktivirati i zaustaviti uređaj u dolje navedenim slučajevima:

1. u načinu hlađenja: temperatura unutarnjeg zraka je preko 43°C (109°F)

2. u načinu hlađenja: sobna temperatura je ispod 15°C (59°F)

3. u načinu odvlaživanja: sobna temperatura je ispod 15°C (59°F).
Ako uređaj radi u načinu hlađenja “K” ili odvlaži “L” s otvorenim vratima ili prozorima dulje vrijeme kada je relativna vlažnost iznad
80%, rosa može kapati iż izlaza.

Zaštitni uređaj će raditi u sljedećim slučajevima:

1. Ponovno pokretanje uređaja odmah nakon prestanka rada ili promjena odabranog načina rada tijekom rada, morate pričekati 3

95

minute.

2. Ako je utikač izvađen, nakon ponovnog pokretanja uređaj će se vratiti u izvorni način rada, sve postavke tajmera moraju se
ponovno postaviti.

NAPOMENA: u ovoj jedinici je skriveno recikliranje kondenzacijske vode. Kondenzirajuća voda se djelomično reciklira između
kondenzatora i vodene ploče. Kada razina vode poraste na gornju razinu, svijetli prekidač s plovkom i indikator pune vode (E4) kako
bi podsjetili na ispuštanje vode. Prekinite dovod struje, premjestite uređaj na prikladno mjesto, uklonite čep za odvod vode, potpuno
ispustite vodu. Nakon odvoda, ponovno ugradite utikač jer bi uređaj mogao procuriti i učiniti vašu sobu mokrom.

Ako je uređaj postavljen u položaj koji propušta odvodnu vodu, također možete spojiti cijev na odvodni otvor kako biste ispustili
vodu. Odvodna cijev se dodaje u komplet, unutarnji promjer 9 mm, vanjski promjer 12 mm, materijal: PVC.

Rješavanje problema

1) Problem: Ne radi.
Analiza:
a) možda je pregorio zaštitnik ili osigurač, pričekajte 3 minute i počnite ponovno, zaštitni uređaj možda sprječava rad uređaja.
c) možda su baterije u daljinskom upravljaču istrošene.
d) možda utikač nije pravilno priključen.

2) Problem: radi samo kratko vrijeme
Analiza:
a) ako je zadana temperatura blizu sobne temperature, možete sniziti zadanu temperaturu.
b) možda je otvor za zrak blokiran preprekom. Uklonite prepreku.

3) Problem: radi, ali ne hladi
Analiza:
a) možda su vrata ili prozor otvoreni.
b) možda u blizini postoji neki drugi uređaj koji radi na toplini poput grijalice ili svjetiljke itd.
c) filter zraka je prljav, očistite ga.
d) je blokiran izlaz ili dovod zraka.
f) podešena temperatura je previsoka.

4) Problem: curenje vode tijekom kretanja.
Analiza:
a) ispustite kondenzat prije premještanja.
b) kako biste izbjegli curenje vode, postavite uređaj na ravno tlo.

5) Problem: Ne radi i indikator pune vode "E4"
Analiza:
a) izvucite gumeni čep za ispuštanje vode.
b) ako je često u ovom stanju, obratite se kvalificiranom tehničkom servisu.
Rješavanje problema

6) Problem: Uređaj se ne uspijeva pokrenuti.
Analiza:
a) možda nije priključen. Dakle, uključite ga.
b) možda oštećenja utikača ili utičnice. Zamijenite od strane davatelja usluga.
c) možda je osigurač pokvaren. Zamijenite osigurač od strane servisera (specifikacija: 3,15A/250VAC).

7) Problem: Uređaj se automatski zaustavlja.
Analiza:
a) isključenje vremena ili dostignuta zadana temperatura. Ponovno ga pokrenite ili pričekajte automatsko prebacivanje.

8) Problem: nema hladnog zraka u načinu rada COOL "K".
Analiza:
a) sobna temperatura je niža od zadane temperature. To je normalna pojava, stroj će se automatski uključiti dok je sobna
temperatura viša od zadane temperature.
b) Uređaj ulazi u zaštitu od smrzavanja. Uređaj će se automatski prebaciti nakon završetka zaštite od smrzavanja.

9) Problem: LED prikazuje kod kvara "E2"
Analiza:
a) senzor sobne temperature pokvari ili se ošteti. Osjetnik sobne temperature zamijeni davatelj usluga.

10) Problem: LED prikazuje kod kvara "E3"
Analiza:
a) osjetnik cijevi ulja isparivača pokvari ili je oštećen. Zamijenite senzor cijevi zavojnice isparivača od strane davatelja usluga.

11) Problem: LED prikazuje kod kvara "E4"
Analiza:
a) upozorenje o punoj vodi. Ocijedite vodu.

93

96

ČIŠĆENJE I ODRŽAVANJE
Održavanje uređaja

1. Najprije isključite uređaj prije isključivanja iż napajanja.

2. Obrišite mekom i suhom krpom. Za čišćenje koristite mlaku vodu ispod 40°C ako je uređaj jako prljav.

3. Nikada nemojte koristiti hlapljive tvari kao što su benzin ili prašak za poliranje za čišćenje uređaja.

Održavanje zračnih filtera
Filtere zraka potrebno je čistiti svaka 2 tjedna ako uređaj radi u izuzetno prašnjavom okruženju. Očistite na sljedeći način:

1. Prvo zaustavite uređaj, gurnite oba zračna filtera prema gore (Slika F).

1.a. Da biste izvadili prvi filtar zraka, izvucite s desne strane filtar pomoću ručke prikazan na slici F1.

1.b. Za uklanjanje drugog filtera zraka povucite poklopac prema van na mjesto prikazano na slici F2. Sada će se 4 zasuna lako
otpustiti.

2. Očistite i ponovno instalirajte oba filtera zraka prije ponovnog uključivanja.

3. Ako je prljavština uočljiva, operite je otopinom deterdženta u mlakoj vodi. Nakon čišćenja osušite ga na zasjenjenom i hladnom
mjestu, a zatim ga ponovno postavite.

Održavanje nakon sezonskog korištenja

1. Ako se uređaj neće koristiti dulje vrijeme, obavezno izvucite gumeni čep gornjeg otvora za odvod hladnjaka (8) i gumeni čep dolje
odvodnog otvora hladnjaka (9) odvodnog otvora, kako biste ispustili vodu .

2. Neka uređaj radi s ventilatorom samo pola dana tijekom sunčanog dana kako bi se osušio iznutra i spriječio pljesniv.

3. Zaustavite uređaj i izvucite utikač kabela za napajanje, zatim izvadite baterije iz daljinskog upravljača i pravilno spremite uređaj.

4. Očistite filtar zraka i ponovno ga postavite.

5. Skinite crijeva za zrak i pravilno ih spremite te dobro zatvorite rupu.

TEHNIČKI PODACI:
Kapacitet hlađenja (BTU): 9000 BTU / sat
Kapacitet hlađenja (watt): 2600W
Potrošnja energije (hlađenje) W: 950 W
Kapacitet grijanja (BTU): 7000 BTU / sat
Kapacitet grijanja (watt): 2000W
Potrošnja energije (grijanje) W: 750 W
Napon 220-240V~ 50Hz
Glasnoća: <= 65dB
Protok zraka: 350 m3 / h Energetski razred: A
Tajmer: 24 sata
R290 težina rashladne tekućine: max. 165 grama

Vodimo brigu o prirodnom okolišu. Kartonsku ambalažu molimo prenijeti na otpadni papir. Polietilen (PE) vreće bacati u kontejner za
plastiku. Istrošena oprema treba biti premještena na prikladno mjesto za pohranu, jer sadrže u ureađju opasne tvari mogu predstavljati
opasnost za okoliš. Električni uređaj mora biti predat u takvom stanju da se smanji mogučnost njegove ponovne upotrebe. Ako vaš uređaj
ima baterije, treba njih ukloniti i predati na mjesto za pohranu odvojeno.

Oprez, opasnost od požara
NE bušiti i ne paliti.
Imajte na umu da rashladno sredstvo ne sadrži neugodan miris.
Maksimalna količina punjenja rashladnog sredstva: 165g.

SLOVENŠČINA

SPLOŠNI VARNOSTNI POGOJI

POMEMBNA VARNOSTNA NAVODILA PREVIDNO PREBERITE IN PRIPRAVITE SE

ZA PRIHODNOST

1. Pred uporabo naprave preberite navodila za uporabo in sledite navodilom, ki jih
vsebuje. Proizvajalec ne odgovarja za škodo, ki jo povzroči uporaba naprave v
nasprotju s predvidenim namenom ali nepravilnim delovanjem.

2. Naprava je samo za domačo uporabo. Ne uporabljajte za druge namene, ki niso
predvideni.

3. Napravo je treba priključiti na električno vtičnico le z ozemljenim 220 240 V ~ 50Hz.
Za povečanje obratovalne varnosti več električnih naprav ne bi smelo biti priključeno na
en tokovni tokokrog hkrati.

4. Bodite zelo previdni pri uporabi naprave, ko so otroci v bližini. Ne dovolite otrokom,

97

da se igrajo z napravo, ne dovolite otrokom ali ljudem, ki jih naprava ne pozna, da jo
uporabljajo.

5. OPOZORILO: To opremo lahko uporabljajo otroci, starejši od 8 let, in osebe z
omejenimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe, ki nimajo
izkušenj ali znanja o opremi, če se to izvaja pod nadzorom odgovorne osebe. zaradi
varnosti ali so jim bili odobreni podatki o varni uporabi naprave in se zavedajo
nevarnosti uporabe. Otroci se ne smejo igrati z opremo. Čiščenja in vzdrževanja
naprave ne smejo izvajati otroci, razen če so starejši od 8 let in se te dejavnosti izvajajo
pod nadzorom.

6. Vedno odklopite napajalni kabel, tako da po uporabi držite vtičnico z roko. NE vlecite
napajalnega kabla.

7. Kabla, vtiča in celotne naprave ne potopite v vodo ali katero koli drugo tekočino.
Naprave ne izpostavljajte atmosferskim razmeram (dež, sonce itd...) In ne uporabljajte v
pogojih visoke vlažnosti (kopalnice, vlažne mobilne hišice).

8. Občasno preverite stanje napajalnega kabla. Če je napajalni kabel poškodovan, ga
zamenjajte s specializirano servisno delavnico, da se izognete nevarnosti.

9. Naprave ne uporabljajte s poškodovanim napajalnim kablom ali če je padel ali
poškodovan na kakršen koli drug način ali če ne deluje pravilno. Naprave ne
popravljajte sami, saj obstaja nevarnost električnega udara. Poškodovano napravo
odnesite v ustrezen servisni center, da preverite ali popravite. Vsa popravila smejo
izvajati samo pooblaščeni serviserji. Nepravilno opravljena popravila lahko za
uporabnika resno ogrozijo.

10. Napravo postavite na hladno in stabilno površino, stran od vročih kuhinjskih
aparatov, kot so: električni štedilnik, plinski gorilnik itd...

11. Prepričajte se, da nič ne blokira dovoda in izstopa zraka v napravi

12. Napravo uporabljajte samo na ravni površini, da preprečite razlitje kondenzata

13. Za dodatno zaščito je priporočljivo v električni tokokrog vgraditi napravo za preostali
tok (RCD) z nazivno preostalo vrednostjo, ki ne presega 30 mA. Za to vprašajte
električarja.

14. Zračni filter redno čistite. Pogostost čiščenja je odvisna od čistoče zraka.

15. Po izklopu stroja počakajte vsaj 5 minut, preden ga ponovno vklopite.

16. Naprave ne uporabljajte na sončnih mestih. Ko se naprava pregreje, se vklopi
zaščita pred pregrevanjem.

17. Za zagotovitev učinkovitega hlajenja je treba med stranskimi stenami naprave in
steno ali pohištvom ali zavesami držati vsaj 60 cm razdalje.

18. Če je razlika med ciljno temperaturo in temperaturo okolice zaradi omejene
zmogljivosti naprave prevelika, ciljne temperature morda ne bo mogoče doseči.

19. Če želite zmanjšati tveganje požara, električnega udara ali poškodb pri uporabi
klimatske naprave, upoštevajte naslednje osnovne previdnostne ukrepe:
a) Priključite na ozemljeno vtičnico s tremi zatiči.

98

b) Ne odstranjujte ozemljitvenega droga.
c) Ne uporabljajte adapterja.
d) Ne uporabljajte podaljševalnega kabla.
e) klimatsko napravo pred servisiranjem izključite.
f) Za premikanje in namestitev klimatske naprave uporabite dve ali več oseb.

20. Ne uporabljajte sredstev, ki pospešujejo postopek odtaljevanja ali čiščenja, razen
tistih, ki jih priporoča proizvajalec.

21. Napravo je treba hraniti v prostoru brez stalno delujočih virov vžiga, na primer:
odprtega ognja, plinskih naprav ali električnih grelnikov.

PRED PRVO UPORABO – (slika E)
Priključke priključite na odvodni kanal na naslednji način:

1. Razširite odvodni kanal (10) tako, da izvlečete oba konca kanala.

2. Odvodni kanal (10) privijte v priključek odvodnega kanala (11).

3. Priključek odvodnega kanala (11) priključite na napravo.

OPOMBE:

1. Enota naj bo oddaljena vsaj 1 meter od televizorja ali radia, da se izognete elektromagnetnim motnjam.

2. Enote ne izpostavljajte neposredni sončni svetlobi, da preprečite bledenje površinske barve.

3. Med transportom enote ne nagibajte za več kot 35° ali na glavo. Če je bila naprava med transportom obrnjena, jo pravilno odložite
in počakajte 2-4 ure, preden jo zaženete.

4. Napravo postavite na ravno površino z naklonom manj kot 5°.

5. Enota deluje učinkoviteje v določenih prostorih, izberite najboljšo lokacijo:

- Poleg okna, vrat ali francoskega okna.

- Ohranite zahtevano razdaljo od izhoda povratnega zraka do stene ali drugih ovir najmanj 60 cm.

- Iztegnite zračno cev, da zagotovite, da ima drugi konec zračne cevi zračnost med okenskimi vrati, francoskim oknom ali stensko
luknjo.

- Izhoda ali dovoda zraka ni mogoče blokirati z zaščitno mrežo ali katero koli oviro.
Za podaljšanje življenjske dobe enote izpraznite kondenzirano vodo iz zgornje (8) in spodnje (9) hladilne odtočne odprtine, preden
enoto shranite v skladišče ob koncu sezone.

OPIS NAPRAVE (sliki A in B)

1. Nadzorna plošča 2. Izhod hladnega zraka

3. Sprejemnik signala 4. Daljinski upravljalnik

5. Transportni ročaj 6. Izpušni kanal

7. Dovod uparjalnika 8. Zgornja odtočna luknja

9. Odtočna luknja 10. Odvodni kanal

11. Konektor za odvod zraka 12. Adapter za odvod zraka za okna

NADZORNA PLOŠČA (slika C)
A. Gumb za vklop/izklop B. Gumb za hitrost ventilatorja
C. Gumb za način D. Gumb za časovnik / zvišanje temperature
E. Tipka za časovnik / znižanje temperature F. Indikator nizke hitrosti ventilatorja
G. Indikator visoke hitrosti ventilatorja I. Gumb za način mirovanja
J. Indikator samodejnega načina K. Indikator načina hlajenja
L. Indikator načina razvlaževanja / DRY M. Indikator načina ventilatorja
N. Gumb časovnika O. Gumb za nihanje
R. Indikator načina ogrevanja S. Indikator srednje hitrosti ventilatorja
T. Indikator povezave Wi-Fi

DALJINSKI UPRAVLJALNIK – slika D
Daljinski upravljalnik oddaja signale v sistem.
Gumb "A" - če pritisnete ta gumb, se bo naprava zagnala, ko je pod napetostjo, ali pa se bo ustavila, ko bo delovala.
Gumb "B" - pritisnite ga zaporedoma, da izberete želeno hitrost ventilatorja: nizko ali srednjo ali visoko.
Gumb "C" - pritisnite ga, da izberete način delovanja: "J", "K", "L", "M" ali "R".
Gumb "D" / "E" - pritisnite za nastavitev sobne temperature in časovnika.

99

Gumb "I" - pritisnite za nastavitev ali preklic načina mirovanja.
Gumb "N" - pritisnite za nastavitev časa samodejnega izklopa in samodejnega vklopa.
Gumb "O" - pritisnite za nastavitev ali preklic načina nihanja žaluzij.

DELOVANJE NADZORNE PLOŠČE

NAČINI: SAMODEJNO / HLADENJE / SUŠENJE / VENTILATOR / OGREVANJE

1. Vklopite napravo.
a) Priključite napravo, nato pa naprava enkrat piska.
b) Pritisnite gumb "A", nato se bo naprava vklopila.
c) LED dioda prikazuje sobno temperaturo in začne delovati v avtomatskem načinu.

2.Izberite način delovanja
Pritisnite gumb "C", da izberete želeni način delovanja po zaporedju:
Samodejni način "J" -> Način hlajenja "K" -> Način sušenja "L" -> Način ventilatorja "M" -> Način ogrevanja "R”

3. Prilagodite temperaturo
Temperaturo lahko nastavite v območju 15°-31°C. Pritisnite gumb "D" ali "E", da z enkratnim pritiskom povečate ali znižate
temperaturo za 1°C. Plošča LED naprave prikazuje ciljno temperaturo za 5 sekund in nato prikaže temperaturo prostora.

4. Prilagodite hitrost ventilatorja
Pritisnite gumb "B", da izberete želeno hitrost ventilatorja, ki se prikaže v zaporedju:
Nizka hitrost "F" -> Srednja hitrost "S" -> Visoka hitrost "G”

5. Moč
Ko ponovno pritisnete gumb "A", bo naprava zazvonila "di" in prenehala delovati.

6. Pritisnite gumb "I", da vstopite v način mirovanja naprave.

7. Pritisnite gumb "N", da nastavite časovno zaustavitev.

8. Pritisnite gumb "O", da nastavite nihanje zraka gor-dol.

NAČELO DELOVANJA VSAKEGA NAČINA:
AUTO "J" način:
Ko je izbrano delovanje "J", senzor notranje temperature deluje samodejno in izbere enega od spodnjih načinov delovanja:

- Ko je sobna temperatura ≥24 ℃, bo enota samodejno izbrala način hlajenja "K".
oz

- Ko je sobna temperatura = 23 ℃, bo enota samodejno izbrala način ventilatorja "M.".
oz

- Ko je sobna temperatura ≤ 22 ℃, bo enota samodejno izbrala način ogrevanja "R".

Način razvlaževanja "L":

1. Zgornji centrifugalni ventilator bo deloval pri nizki hitrosti in hitrosti ni mogoče prilagoditi.

2. Kompresor se bo ustavil po 8 minutah delovanja, nato pa po 6 minutah znova zagnal.

3. Naprava uporablja način razvlaževanja s konstantno temperaturo in nastavitev temperature ni učinkovita.
OPOZORILO:
Pri obratovanju naprave v pogojih z različno vlažnostjo mora biti odtočna luknja hladilnika (9) stalno odprta in zagotavljati stalno
odtekanje vode. Za udobno odvajanje vode uporabite priloženo plastično cev.

Način HLADI "K":

1. Ko je sobna temperatura višja od nastavljene temperature na nadzorni plošči, kompresor začne delovati.

2. Ko je sobna temperatura nižja od nastavljene temperature na nadzorni plošči, se kompresor zaustavi in zgornji ventilator deluje s
prvotno nastavljeno hitrostjo.

Način ventilatorja "M.":

1. Zgornji centrifugalni ventilator deluje z nastavljeno hitrostjo, kompresor pa ne deluje.

2. Nastavitev temperature ni učinkovita.

Način ogrevanja "R":

1. Ko je sobna temperatura višja od nastavljene temperature, naprava samodejno ustavi funkcijo ogrevanja.

2. Ko je sobna temperatura nižja od nastavljene temperature, bo naprava samodejno zagnala funkcijo ogrevanja.

Delovanje časovnika "N":

1. Pritisnite gumb “N”, da nastavite čas samodejnega izklopa, medtem ko enota deluje.

2. Pritisnite gumb “N”, da nastavite čas samodejnega vklopa, ko je enota pripravljena.

3. Čas lahko nastavite v razponu od 1 ure do 24 ur s pritiskom na gumb "D" za povečanje ali "E", da skrajšate čas delovanja
naprave.

97

100
