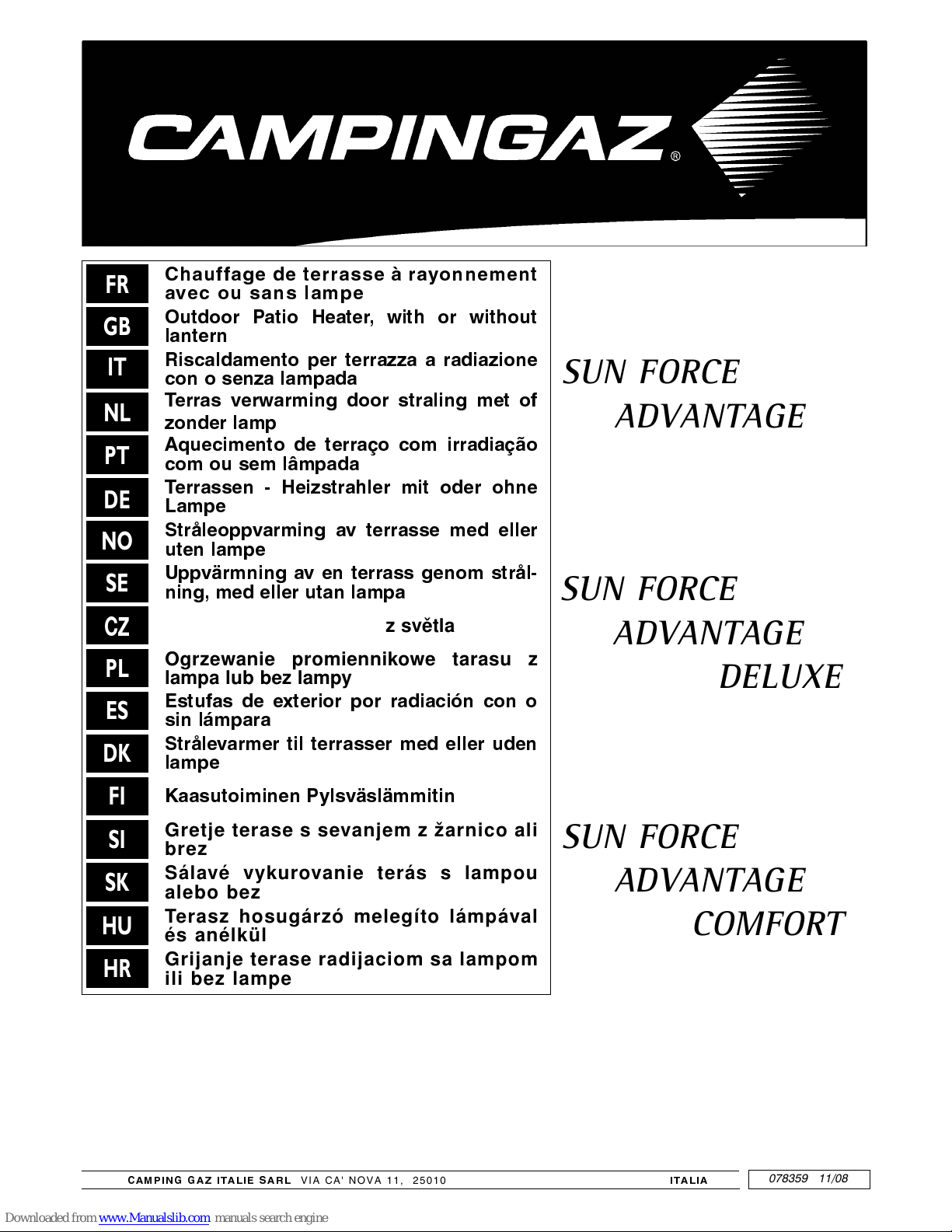

Chauffage de terrasse à rayonnement avec ou sans lampe

Outdoor Patio Heater, with or without lantern

Riscaldamento per terrazza a radiazione con o senza lampada

Terras verwarming door straling met of zonder lamp Aquecimento de terraço com irradiação

com ou sem lâmpada Terrassen - Heizstrahler mit oder ohne

Lampe Stråleoppvarming av terrasse med eller

uten lampe

Estufas de exterior por radiación con o sin lámpara

Strålevarmer til terrasser med eller uden lampe

Kaasutoiminen Pylsväslämmitin

Uppvärmning av en terrass genom strål- ning, med eller utan lampa

Tepelný záøiè s nebo bez svìtla

Ogrzewanie promiennikowe tarasu z lampa lub bez lampy

Gretje terase s sevanjem z arnico ali brez

Sálavé vykurovanie terás s lampou alebo bez

Terasz hosugárzó melegíto lámpával és anélkül

Grijanje terase radijaciom sa lampom ili bez lampe

SUN FORCE

ADVANTAGE

SUN FORCE

ADVANTAGE

DELUXE

SUN FORCE

ADVANTAGE

COMFORT

078359 11/08

Page 2

Spécifications pour: France / Belgique / Luxembourg

Brûleur radiant Débit calorifique: 4,9 kW Débit massique: 360 g/h Cat I

(28-30 / 37) Gaz et pression :Butane (G30) 28-30 mbar / Propane (G31) 37 mbar Repère injecteur: 1.16

Spécifications pour: France / Belgique / Luxembourg

Lampe (selon modèle) - Manchon: M Débit calorifique: 0,58 kW Débit massique: 42 g/h Cat I

(28-30 / 37) Gaz et pression :Butane (G30) 28-30 mbar / Propane (G31) 37 mbar Repère injecteur: 38

Spécifications pour Suisse

Brûleur radiant Débit calorifique: 4,9 kW Débit massique: 360 g/h Cat I

(30) Gaz et pression: Propane (G31) 30 mbar Repère injecteur: 1.21

Spécifications pour Suisse

Lampe (selon modèle) - Manchon: M Débit calorifique: 0,58 kW Débit massique: 42 g/h Cat I

(30) Gaz et pression: Propane (G31) 30 mbar Repère injecteur: 38

Specifications for GB and IE

Heater Heat input: 4,9 kW Gas flow: 360 g/h Cat I

(28-30 / 37) Gas and pressure:Butane (G30) 28-30 mbar / Propane (G31) 37 mbar Jet mark: 1.16

Specifications for GB and IE

Lamp (depending on model) - Mantle: M Heat input: 0,58 kW Gas flow: 42 g/h Cat I

(28-30 / 37) Gas and pressure:Butane (G30) 28-30 mbar / Propane (G31) 37 mbar Jet mark: 38

Technische Daten für Deutschland und Österreich

Brenner Wärmeleistung: 4,9 kW Verbrauch: 360 g/h Cat I

(50) Gas und Druck: Propan (G31) 50 mbar Einspritzdüsen-Markierung: 1.06

Technische Daten für Deutschland und Österreich

Lampe (je nach Modell)-Glühstrumpf: M Wärmeleistung: 0,58 kW Verbrauch: 42 g/h Cat I

(50) Gas und Druck: Propan (G31) 50 mbar Einspritzdüsen-Markierung: 38

Technische Daten für Belgium

Brenner Wärmeleistung: 4,9 kW Verbrauch: 360 g/h Cat I

(28-30 / 37) Gas und Druck: Butan (G30) 28-30 mbar / Propan (G31) 37 mbar Einspritzdüsen-Markierung: 1.16

Technische Daten für Belgium

Lampe (je nach Modell)-Glühstrumpf: M Wärmeleistung: 0,58 kW Verbrauch: 42 g/h Cat I

(28-30 / 37) Gas und Druck: Butan (G30) 28-30 mbar / Propan (G31) 37 mbar Einspritzdüsen-Markierung: 38

Technische Daten für die Schweiz

Brenner Wärmeleistung: 4,9 kW Verbrauch: 360 g/h Cat I

(30) Gas und Druck: Propan (G31) 30 mbar Einspritzdüsen-Markierung: 1.21

Technische Daten für die Schweiz

Lampe (je nach Modell)-Glühstrumpf: M Wärmeleistung: 0,58 kW Verbrauch: 42 g/h Cat I

(30) Gas und Druck: Propan (G31) 30 mbar Einspritzdüsen-Markierung: 38

Dati tecnici per Svizzera

Bruciatore Potenza: 4,9 kW Consumo: 360g/h Cat I

(30) Gas e pressione: Propano (G31) 30 mbar Riferimento iniettore: 1.21

Dati tecnici per Svizzera

Lampada (a seconda del modello) Reticella: M Potenza: 0,58 kW Consumo: 42 g/h Cat I

(30) Gas e pressione: Propano (G31) 30 mbar Riferimento iniettore: 38

Specificaties voor België

Brander Afgegeven warmte: 4,9 kw Verbruik: 360 g/h Cat I3+(28-30 / 37) Gas en druk: butaan (G30) 28-30 mbar / propaan (G31) 37 mbar Kencijfer op de spoeier: 1.16

Specificaties voor België

Lamp (naar geland het model) - gloeikousje: M Afgegeven warmte:0,58 kW Verbruik:42 g/h Cat I3+(28-30 / 37) Gas en druk: butaan (G30) 28-30 mbar / propaan (G31) 37 mbar Kencijfer op de spoeier: 38

Dati tecnici per Italia

Bruciatore Potenza: 4,9 kW Consumo: 360g/h Cat I

(28-30 / 37) Gas e pressione:Butano (G30) 28-30 mbar / Propano (G31) 37 mbar Riferimento iniettore: 1.16

Dati tecnici per Italia

Lampada (a seconda del modello) Reticella: M Potenza: 0,58 kW Consumo: 42 g/h Cat I

(28-30 / 37) Gas e pressione: Butano (G30) 28-30 mbar / Propano (G31) 37 mbarRiferimento iniettore: 38

Page 3

Especificações para Portugal

Queimador Débito calorÍfico: 4,9 kW Débito massa: 360 g/h Cat I

(28-30 / 37) Gás e pressão: Butano (G30) 28-30 mbar / Propano (G31) 37 mbar Marca injector: 1.16

Especificações para Portugal

Lâmpada (segundo o modelo) - Manga: M Débito calorÍfico: 0,58 kW Débito massa: 42 g/h Cat I

(28-30 / 37) Gás e pressão: Butano (G30) 28-30 mbar / Propano (G31) 37 mbar Marca injector: 38

Specificaties voor Nederland

Brander Afgegeven warmte: 4,9 kw Verbruik: 360 g/h Cat I

(30) Gas en druk: propaan (G31) 30 mbar Kencijfer op de spoeier: 1.21

Specificaties voor Nederland

Lamp (naar geland het model) - gloeikousje: M Afgegeven warmte: 0,58 kW Verbruik: 42 g/h Cat I

(30) Gas en druk: propaan (G31) 30 mbar Kencijfer op de spoeier: 38

Specifikation för Sverige och Finland

Brännaren Värmekapacitet: 4,9 kW Begränsad gaskapacitet (gasbegränsare): 360 g/tim Cat I

(30) Gas och tryck: Propanol (G31) 30 mbar Modell gasinjektor (munstycke): 1.21

Specifikation för Sverige och Finland

Lampa (beroende på modell) - Strumpa: M Värmekapacitet: 0,58 kW Begränsad gaskapacitet (gasbegränsare): 42 g/tim Cat I

(30) Gas och tryck: Propanol (G31) 30 mbar Modell gasinjektor (munstycke): 38

Spesifikasjoner før Norge

Brenneren Varmekapasitet:4,9 kW Volymkapasitet: 360 g/h Cat I

(30) Gass og trykk. Propan (G31) 30 mbar Munstykke mærke: 1.21

Spesifikasjoner før Norge

Lampe (avhengig av modell) - Glødenett:M Varmekapasitet:0,58 kW Volymkapasitet: 42 g/h Cat I

(30) Gass og trykk. Propan (G31) 30 mbar Munstykke mærke: 38

Specifikationer for Danmark

Brænderen Varmeydelse:4,9 kW Massemængde: 360 g/h Cat I

(30) Gas og tryk: Propan (G31) 30 mbar Injektormærke: 1.21

Specifikationer for Danmark

Lampe (afhaenger af model) - glødenet: M Varmeydelse:0,58 kW Massemængde: 42 g/h Cat I

(30) Gas og tryk: Propan (G31) 30 mbar Injektormærke: 38

Tekniset arvot Suomessa

Sytytys Lämpöteho: 4,9 kW Kulutus: 360 g/t Cat I

(30) Kaasu ja paine: Propaani (G31) 30 mbar Injektorin viite: 1.21

Tekniset arvot Suomessa

Lampullinen malli (mikäli kuuluu malliin) - Holkki: M Lämpöteho: 0,58 kW Kulutus: 42 g/h Cat I

(30) Kaasu ja paine: Propaani (G31) 30 mbar Injektorin viite: 38

Specifikation för Sverige och Finland

Sytytys Värmekapacitet: 4,9 kW Begränsad gaskapacitet (gasbegränsare): 360 g/tim Cat I

(30) Gas och tryck: Propanol (G31) 30 mbar Modell gasinjektor (munstycke): 1.21

Specifikation för Sverige och Finland

Lampa (beroende på modell) - Strumpa: M Värmekapacitet: 0,58 kW Begränsad gaskapacitet (gasbegränsare): 42 g/tim Cat I

(30) Gas och tryck: Propanol (G31) 30 mbar Modell gasinjektor (munstycke): 38

Especificaciones para España

Quemador Potencia calorÍfica: 4,9 kW Consumo: 360 g/h Cat I

(28-30 / 37) Gas y presión: Butano (G30) 28-30 mbar / Propano (G31) 37 mbar Indicación de inyector: 1.16

Especificaciones para España

Lámpara (según el modelo) - Camisa: M Potencia calorÍfica: 0,58 kW Consumo: 42 g/h Cat I

(28-30 / 37) Gas y presión: Butano (G30) 28-30 mbar / Propano (G31) 37 mbar Indicación de inyector: 38

Specifikace pro Èeskou Republiku

Horáku Tepelný pøíkon: 4,9 kW Spotøeba plynu: 360 g/h Cat I

(30) Plyn a jmenovitý pøetlak: propan (G31) 30 mbar Tryska è. 1.21

Specifikace pro Èeskou Republiku

Lampou (u modelù vaøièem vybavenych) - puncoka: M Tepelný pøíkon: 0,58 kW Spotøeba plynu: 42 g/h Cat I

(30) Plyn a jmenovitý pøetlak: propan (G31) 30 mbar Tryska è. 38

Page 4

Specifikacija za Hrvatsku

Grijaè Ulaz topline: 4,9 kW Tijek plina: 360 g/h Cat I3+(28-30 / 37) Plin i pritisak: butan, (G30) 28-30 mbar / propan, (G31) 37 mbar Oznaka mlaznice: 1.16

Specifikacija za Hrvatsku

Svjetiljka (ovisno o modelu)  mreica: M Ulaz topline: 0,58 kW Tijek plina: 42 g/h Cat I3+(28-30 / 37) Plin i pritisak: butan, (G30) 28-30 mbar / propan, (G31) 37 mbar Oznaka mlaznice: 38

Mûszaki adatok Magyarország számára

Melegítõ Hõleadás: 4,9 kW Gáz átfolyás: 360 g/h Cat I

(30) Gáz és gáznyomás: Propán (G31) 30 mbar Fúvóka jelzés: 1.21

Mûszaki adatok Magyarország számára

Lámpa (típustól függõ)  Gázizzóharisnya: M Hõleadás: 0,58 kW Gáz átfolyás: 42 g/h Cat I

(30) Gáz és gáznyomás: Propán (G31) 30 mbar Fúvóka jelzés: 38

Mûszaki adatok Magyarország számára

Melegítõ Hõleadás: 4,9 kW Gáz átfolyás: 360 g/h Cat I

(30) Gáz és gáznyomás: Propán (G31) 30 mbar Fúvóka jelzés: 1.21

Mûszaki adatok Magyarország számára

Lámpa (típustól függõ)  Gázizzóharisnya: M Hõleadás: 0,58 kW Gáz átfolyás: 42 g/h Cat I

(30) Gáz és gáznyomás: Propán (G31) 30 mbar Fúvóka jelzés: 38

Specyfikacje dla Polski

Palnika Zu¿ycie cieplne: 4,9 kW Masowe natê¿enie przep³ywu: 360 g/h Cat I

(36) Gaz i cinienie: Propan (G31) 36 mbar Wskanik iniektora: 1.16

Specyfikacje dla Polski

Lampa (w zaleznosci od modelu) - Nasadka: M Zu¿ycie cieplne: 0,58 kW Masowe natê¿enie przep³ywu: 42 g/h Cat I

(36) Gaz i cinienie: Propan (G31) 36 mbar Wskanik iniektora: 38

pecifikácia pre (názov krajiny prekladu)

Ohrievaè Tepelný príkon: 4,9 kW Prietok plynu: 360g/h Cat I

(30) Plyn a tlak: Propan (G31) 30 mbar Znaèka dýzy/trubice: 1.21

Specifikácia pre (názov krajiny prekladu)

Lampa (záleí na modele)  Zapa¾ovací kryt: M Tepelný príkon: 0.58 kW Prietok plynu: 42 g/h Cat I

(30) Plyn a tlak: Propan (G31) 30 mbar Znaèka dýzy/trubice: 38

Page 5

3-1.2. Lappareil possède un raccord fileté dentrée gaz G

1/2 et est livré avec:

- un tuyau souple de 1,25 m et dans le sac de visserie: 4 2 colliers; un about annelé monobloc avec son joint se vis-

sant sur le raccord G1/2 de lappareil.

4 un about annelé avec son écrou M 20x1,5 et son joint se vis-

sant sur la sortie filetée du détendeur.

3-1.3. Utilisation de lappareil avec tuyau souple à emman-

cher et colliers: solution 3-1.1. a)

- visser labout annelé monobloc sur le raccord fileté G 1/2 de l'appareil en interposant le joint de caoutchouc. Lorsque le joint est en contact avec le raccord, serrer dun demi-tour environ.

- utiliser une clé pour immobiliser le raccord dentrée de lappareil et serrer ou desserrer labout avec une autre clé.

- emmancher à fond le tuyau souple sur labout annelé de lappareil.

- glisser le collier derrière les 2 premiers bossages de labout et le serrer jusquà rupture de la tête de serrage.

- létanchéité sera vérifiée en suivant les indications du paragraphe 4.

3-1.4. Utilisation de lappareil avec tuyau souple XP D 36-

112, écrous G 1/2 et M 20x1,5: solution 3-1.1.b)

- vous procurer un tuyau souple conforme à la norme XP D 36112 et visser lécrou fileté G 1/2 du tuyau sur le raccord dentrée de lappareil en suivant les indications fournies avec le tuyau souple.

- utiliser une clé pour immobiliser le raccord dentrée de lappareil et serrer ou desserrer labout avec une autre clé.

- létanchéité sera vérifiée en suivant les indications du paragraphe 4.

3-2. SUISSE, ALLEMAGNE, AUTRICHE:

Lappareil possède une entrée gaz filetée: pour raccorder le tuyau sur l'appareil, serrer l'écrou du tuyau fermement mais sans excès avec 2 clés appropriées:

4 clé de 15 pour bloquer l'about 4 clé de 17 pour visser l'écrou du tuyau

3-3. AUTRES PAYS:

Suivre les indications des paragraphes 3-1.1a), 3-1.2. et 3-1.3 en utilisant un tuyau souple conforme aux réglementations nationales en vigueur. Longueur préconisée 1,25 m.

4. Essais détanchéité

Opérez à lextérieur des locaux, loin de tout matériau inflammable et flamme vive. Ne pas fumer. Ne pas utiliser de flamme pour détecter une fuite de gaz.

A) FRANCE

1. Utilisation de lappareil avec tuyau souple à emmancher

plus colliers: solution 3-1.1. a)

1.1. Avant de monter la tête de lappareil (11) sur le tube (12):

- Sassurer que les volants de réglage sont en position fermée (l).

- Visser labout annelé sur le détendeur en interposant le joint. Lorsque le joint est en contact avec le raccord, serrer dun demi-tour environ.

- Emmancher le tube souple sur l about du détendeur sans serrer le collier sur labout et sans p

asser le tuyau souple dans le

tube

(fig. 10).

- Sassurer de la présence et du bon état du joint du détendeur et fixer celui-ci sur la bouteille de gaz.

- Ouvrir larrivée du gaz (robinet de la bouteille (fig. 13A) ou manette du détendeur (fig. 13B) et appuyer sur le bouton éventuel darmement du détendeur (selon notice du détendeur).

- Mettre le liquide détecteur de fuite gazeuse sur les raccords bouteille/détendeur/tuyau souple/appareil en laissant les volants de réglage de lappareil en position fermée.

- Si des bulles se forment cest quil y a fuite de gaz.

- Pour supprimer les fuites, serrer les écrous des abouts et du détendeur ou emmancher plus à fond le tuyau souple. Ne pas mettre en service lappareil fuyard.

- Couper lalimentation gaz (robinet de la bouteille ou manette du détendeur).

- Si aucune fuite nest détectée, retirer le tuyau souple de labout du détendeur.

- Poser l'appareil sur une table, raccord d'entrée gaz en haut.

- Passer le tuyau souple dans le tube et fixer la tête de l'appareil sur le tube (fig. 11).

1. Pour votre sécurité

- Lisez attentivement cette notice avant de monter et utiliser votre appareil. Conservez-la soigneusement et consultez-là chaque fois quil est nécessaire.

- Lutilisation de cet appareil dans des locaux totalement fermés peut être dangereuse et est INTERDITE.

- Lappareil doit être installé conformément aux instructions et aux réglementations locales, notamment en ce qui concerne linstallation et lutilisation dans des établissements recevant du public.

- Application des Gaz décline toutes responsabilités en cas de défauts d'installation ou d'utilisation consécutifs à un non respect des règles spécifiques aux établissements recevant du public.

- CET APPAREIL NE DOIT ÊTRE UTILISÉ QUEN PLEIN AIR OU DANS UN ESPACE LARGEMENT VENTILÉ. Un espace ventilé doit avoir au minimum 25% de sa surface totale ouverte. La surface totale est la somme de la surface des murs.

- Nentreposez pas et nutilisez pas dessence ou autres liquides ou vapeur inflammables à proximité de votre appareil. Aucun matériau combustible ne doit se trouver dans un rayon de 60 cm autour de lappareil.

- Ne pas déplacer lappareil pendant son fonctionnement et lutiliser sur un sol horizontal (inclinaison inférieure à 10° - fig.

24).

- Nous vous conseillons dutiliser du Propane.

- Ne pas utiliser en alimentation Butane lorsque la température est inférieure à 5°C.

ATTENTION:

Des parties accessibles (parabole, bras et lampe) peuvent être très chaudes. Eloignez les jeunes enfants.

- De fortes rafales de vent peuvent renverser lappareil. En cas de vent violent une attention particulière doit être portée contre le basculement de lappareil.

- En cas dodeur de gaz:

4 Fermez larrivée de gaz (robinet de la bouteille ou manette

du détendeur)

4 Eteignez toute flamme 4 Si lodeur persiste, débranchez le détendeur de la bouteille,

mettez la bouteille en plein air et informez votre revendeur

de bouteille. Lappareil doit être examiné et réparé avant dêtre à nouveau utilisé.

- Après utilisation, toujours fermer le gaz avec le robinet de la bouteille ou la manette du détendeur.

2. Bouteille de gaz

Cet appareil est conçu pour fonctionner avec des bouteilles de gaz Butane ou Propane de 6 à 15 Kg munies dun détendeur approprié. (voir pressions dutilisation pages 2,3 et 4). Nutilisez que le type de gaz et de bouteille indiqués par le fabriquant. Pour un rendement optimal dans toutes les conditions climatiques, nous vous conseillons dutiliser de préférence du Propane.

3. Tuyau souple de gaz

3-1. FRANCE:

3-1.1. Lappareil peut être utilisé avec 2 sortes de tuyaux

souples:

tuyau souple destiné à être emmanché sur des abouts annelés coté appareil et coté détendeur, immobilisé par des colliers (système XP D 36-110).

tuyau souple XP D 36-112 équipé dun écrou fileté G 1/2 pour vissage sur lappareil et dun écrou fileté M 20x1,5 pour vissage sur le détendeur.

1 - Montage

Suivre lordre de montage en utilisant conjointement les livrets textes et dessins

1) Sortir toutes les pièces de l'emballage et les repérer à l'aide des schémas de montage ci-joints.

2) Procéder au montage en suivant l'ordre indiqué par les illustrations.

2 - Sécurité

M 20x1,5

Détendeur

G 1/2

Sun Force

noir

Page 6

1. Mise en place ou changement de la pile d'alimenta- tion dans la cassette d'allumage (fig. 14)

- Appuyer sur la languette (A) et retirer entièrement la cassette d'aLlumage (14) de son logement tout en la maintenant pour ne pas arracher le fil de connexion.

- Retourner la cassette, enlever la pile usagée (s'il y a lieu).

- Insérer la pile neuve (type LR 03 / AAA) dans le logement en respectant la position indiquée dans le boîtier (+ avec + et - avec -).

- Remettre la cassette d'allumage (14) en place en veillant à ce qu'elle soit enfoncée à fond dans son logement.

Recommandations pour les déchet

s électriques et

électroniques:

Ne pas jeter les piles usées à la poubelle. Déposez-les dans un container prévu pour le recyclage.

Enlevez la pile avant que lappareil soit mis au rebut.

Le symbole de la poubelle barrée apposé sur l'étiquette signifie que l'appareil fait l'objet d'une collecte sélective. Au terme de sa durée de vie, l'appareil doit être correctement mis au rebut. L'appareil ne doit pas être mis avec les déchets municipaux non triés. La collecte sélective favorisera la réutilisation, le recyclage ou autre forme de valorisation des matériaux recyclables contenus dans ces déchets. Mettre l'appareil dans un centre de valorisation des déchets spécialement prévu à cet effet (déchetterie). Renseignez-vous auprès des autorités locales. Ne pas jeter dans la nature, ne pas incinérer: la présence de certaines substances dangereuses dans les équipements électriques peut-être nuisible à l'environnement et avoir des effets potentiels sur la santé humaine.

2. Utilisation du chauffage

2-1. Allumage du brûleur avec le système électronique (fig.

19)

- Si la lampe n'est pas en service (Sunforce Advantage Deluxe) ouvrir l'arrivée du gaz (robinet de la bouteille (fig. 13-

A) ou manette du détendeur (fig. 13-B) et armement éventuel).

- Ouvrir le gaz en tournant le volant (21) dans le sens de rotation inverse de celui des aiguilles d'une montre jusqu'à la butée.

- Appuyer sur le bouton (B) de la cassette d'allumage et simultanément enfoncer le volant (21).

- Dès l'allumage: relâcher le bouton de la cassette dallumage mais continuer de maintenir le volant (21) enfoncé pendant 15 secondes.

- Relâcher la pression sur le volant: le chauffage fonctionne au maximum.

- Si le brûleur s'éteint: recommencer l'opération d'allumage.

2-2. Allumage manuel du brûleur (fig. 19)

- Opérer comme indiqué dans le paragraphe ci-dessus, mais au lieu dappuyer sur le bouton de la cassette dallumage,

présenter une allumette enflammée (C) au niveau supérieur de la grille radiante.

- Dès lallumage retirer lallumette.

NOTA:

- Après la première utilisation la grille du brûleur présente un aspect noir tout à fait normal qui ne diminue pas ses performances.

2-3. Réglage du chauffage

- Pour obtenir le fonctionnement minimum: tourner le volant (21) dans le sens inverse des aiguilles d'une montre jusqu'à la position débit réduit.

2-4. Extinction

- Tourner le volant (21) dans le sens de rotation des aiguilles d'une montre jusqu'à la butée position (l).

NOTA:

L'appareil est équipé de deux sécurités

1)La " sécurité d'extinction " ferme automatiquement le débit

de gaz au brûleur de chauffage si celui-ci s'éteint accidentellement.

2)La " sécurité de basculement " ferme automatiquement le

débit de gaz à tout l'appareil si celui-ci est positionné suivant un angle supérieur à 45° par rapport à la verticale ou s'il bascule et tombe à terre.

3. Orientation de la parabole (fig. 20 - 21)

Pour un plus grand confort, la parabole (22) de l'appareil peut être orientée de manière à envoyer le rayonnement vers la zone à chauffer. Protéger le brûleur de linfluence du vent en tournant lappareil pour que la parabole fasse écran en particulier lors de lallumage.

3-1. Orientation de la parabole (fig. 20 - 21)

- Ne pas toucher la parabole (22) à mains nues car elle peut être très chaude. Utiliser la poignée (23) prévue à cet effet en tirant dessus verticalement de haut en bas: s'arrêter sur la position recherchée.

- Toujours utiliser la poignée pour changer l'orientation ou ramener la parabole en position horizontale.

Nota: Ne pas dépasser la position horizontale en relevant la poignée.

4. Démontage et changement de la bouteille de gaz

- Pour la mise en place ou le changement d'une bouteille de gaz, opérer toujours à l'extérieur, jamais en présence d'une flamme, source de chaleur ou étincelle (cigarette, appareil électrique, etc.) et loin d'autres personnes et de matériaux inflammables.

- Vérifier que le robinet de la bouteille ou la manette du détendeur est en position fermée.

- Soulever le cache de la bouteille de manière à dégager entièrement la bouteille de gaz et décrocher la sangle de sécurité à laide du clip (M). (fig. 12).

3 - Utilisation et Entretien

1.2. Après la fixation de la tête de lappareil sur le tube (12):

- Sassurer que les volants de réglage sont en position fermée (l).

- Emmancher le tuyau souple sur labout du détendeur et fixer le collier en opérant comme indiqué en 3-1.3. Eviter les torsions du tuyau et les rayons de courbure trop faibles (rayon supérieur à 90 mm).

- Ouvrir larrivée du gaz (robinet de la bouteille (fig. 13A) ou manette du détendeur (fig. 13B)) et appuyer sur le bouton éventuel darmement du détendeur (selon notice détendeur).

- Mettre le liquide détecteur de fuite gazeuse sur les raccords bouteille/détendeur/tube souple en laissant les volants de réglage de lappareil en position fermée.

- Si des bulles se forment cest quil y a fuite de gaz.

- Pour supprimer les fuites, serrer les écrous des abouts et du détendeur. Ne pas mettre en service un appareil fuyard.

- Fermer larrivée du gaz (robinet de la bouteille ou manette du détendeur).

- Toute modification des colliers de serrage est interdite.

2.Utilisation de lappareil avec tuyau souple XP D 36-112,

écrous G 1/2 et M 20x1,5: solution 3-1.1b et 4-A-1.2)

Opérer comme indiqué en A-1.1 en vissant lécrou G 1/2 du tuyau sur le raccord fileté de lappareil et lécrou M 20x1,5 (noir) sur la sortie du détendeur (au lieu de visser les abouts annelés et demmancher le tuyau souple sur ces abouts).

B) SUISSE - ALLEMAGNE - AUTRICHE

1. Avant de monter la tête de lappareil sur le tube (12):

- Sassurer que les volants de réglage sont en position fermée (l).

- Visser le tuyau souple sur les raccords de lappareil et du détendeur sans p

asser le tuyau souple dans le tube (12).

- Raccorder le détendeur à la bouteille de gaz et ouvrir la bouteille de gaz (robinet de la bouteille).

- Mettre le liquide détecteur de fuite gazeuse sur les raccords bouteille /détendeur/tube souple en laissant les volants de réglage de lappareil en position fermée.

- Si des bulles se forment cest quil y a fuite: les supprimer en serrant les écrous détendeur/tuyau/appareil. Ne pas mettre en service lappareil fuyard.

- Si aucune fuite nest détectée, couper lalimentation du gaz (robinet de la bouteille) et dévisser le tuyau souple du détendeur.

- Poser l'appareil sur une table, raccord d'entrée gaz en haut.

- Passer le tuyau souple dans le tube et fixer la tête de l'appareil sur le tube (fig. 11).

2. Après fixation de la tête de lappareil sur le tube (12):

- Sassurer que les volants de réglage sont en position fermée (l).

- Visser le tuyau souple sur le détendeur de la bouteille. Eviter les torsions du tuyau et les rayons de courbure trop faible (rayon supérieur à 90 mm)

- Mettre le liquide détecteur de fuite gazeuse sur les raccords bouteille /détendeur/tube souple en laissant les volants de réglage de lappareil en position fermée.

- Si des bulles se forment cest quil y a fuite: les supprimer en serrant les écrous détendeur/tuyau/appareil. Ne pas mettre en service lappareil fuyard.

- Fermer larrivée du gaz (robinet de la bouteille et/ou manette du détendeur).

C) AUTRES PAYS

1. Avant de monter la tête de lappareil sur le tube.

Suivre les indications des paragraphes 4-A-1.1. et 4-A-1.2. en tenant compte que lappareil est livré sans about se vissant sur le détendeur ni colliers pour tuyau souple.

2. Après la fixation de la tête de lappareil sur le tube (12):

- Emmancher le tuyau souple sur labout du détendeur et fixer le collier en. Eviter les torsions du tuyau et les rayons de courbure trop faible (rayon supérieur à 90 mm)

- Ouvrir larrivée du gaz (robinet de la bouteille (fig. 13A) ou manette du détendeur (fig. 13B)) et appuyer sur le bouton éventuel darmement du détendeur (selon notice détendeur)

- Mettre le liquide détecteur de fuite gazeuse sur les raccords bouteille/détendeur/tube souple en laissant les volants de réglage de lappareil en position fermée.

- Supprimer les fuites éventuelles comme indiqué au paragraphe C- 1. Ne pas mettre en service un appareil fuyard.

- Fermez larrivée du gaz (robinet de la bouteille et/ou manette du détendeur).

Page 7

- Désaccoupler le détendeur de la bouteille de gaz.

- Retirer la bouteille de gaz de la base de l'appareil

- Mettre en place la nouvelle bouteille de gaz

- Accoupler le détendeur à la bouteille de gaz (vérifier le joint du détendeur).

- Remettre la sangle de sécurité et descendre le cache bouteille jusquen bas.

- Ne pas obstruer les orifices de ventilation du logement de la bouteille.

- Vérifier létat du tuyau souple.

5. Mise en place du manchon(fig. 15) (modèle avec lampe)

- Soulever (A) la potence (17) et la faire pivoter sur elle-même dun quart de tour.

- Glisser le manchon (16) sur le brûleur, le trou de plus grand diamètre vers le bas ; bien introduire lorifice du manchon dans la gorge (B) du brûleur.

- Ramener la potence (17) dans sa position initiale et introduire lorifice supérieur du manchon dans la gorge (C) de la potence.

5-1. Brûlage du manchon (fig. 16) (opérer à l'extérieur):

NE PAS OUVRIR LE GAZ

, présenter une flamme (briquet ou

allumette) au voisinage du manchon.

- Le laisser se consumer entièrement (passage dune couleur noire avec dégagement de fumée à la couleur blanche: combustion terminée).

- A) Mettre le verre (18) en place et B) encliqueter le chapeau (19) sur le verre.(fig. 17)

6. Utilisation de la lampe (fig. 18) (modèle avec lampe)

Quelques conseils supplémentaires:

ATTENTION : après la première utilisation le manchonde- vient très fragile. Eviter de le toucher il se briserait.

- Ne pas faire fonctionner la lampe avec un manchon pré- sentant des déchirures (risque de casse du verre). Le remplacer exclusivement par un manchon spécial Campingaz®.

- Enlever le manchon abîmé et souffler sur le brûleur pour en dégager les poussières, puis opérer comme indiqué aux paragraphes " Mise en place du manchon " et " Brûlage du manchon ".

6-1. Allumage de la lampe avec le système électronique

- Si le brûleur de chauffage n'est pas en service, ouvrir l'arrivée du gaz (robinet de la bouteille ou manette du détendeur et armement éventuel).

- Ouvrir le gaz en tournant le volant (20) dans le sens de rotation inverse de celui des aiguilles d'une montre, environ 1/4 de tour.

- Appuyer sur le bouton (B) de la cassette d'allumage (14) jusqu'à obtenir l'allumage puis relâcher le bouton.

- Si plusieurs essais savèrent infructueux vérifier si le réservoir contient du gaz.

6-2. Allumage manuel de la lampe

- Présenter un allumette enflammée (C) au niveau de l'ouverture entre le verre et le chapeau puis ouvrir progressivement le gaz en tournant le volant (20) dans le sens de rotation inverse de celui des aiguilles d'une montre.

6-3. Réglage de l'intensité lumineuse

- On peut régler la luminosité de la lampe en tournant lentement le volant (20) des deux cotés.

6-4. Extinction

- Fermer le robinet en tournant le volant (20) à fond dans le sens de rotation des aiguilles d'une montre (position (l)).

7. Remplacement du verre

(modèle avec lampe)

Toujours opérer quand l'app areil n'est p as en fonctionnement.

- Retirer le chapeau (19) de dessus le verre (18).

- Eliminer le verre cassé en prenant des précautions pour ne pas se blesser avec les débris tranchants

- Mettre en place le nouveau verre et encliqueter le chapeau par dessus.(fig. 17).

8. Remplacement du manchon (modèle avec lampe)

Voir paragraphe " Mise en place du manchon "

9. Déplacement de lappareil (Sunforce Advantage Deluxe / Sunforce Advantage Comfort)

Pour des raisons de sécurité, ne jamais déplacer lappareil en fonctionnement.

Si vous n'arrivez pas à résoudre le problème, veuillez contacter votre revendeur qui vous indiquera le Service après Vente le plus proche de votre domicile, ou à défaut téléphonez au Service Informations Consommateurs CAMPINGAZ:

France

APPLICATION DES GAZ SA

- Service téléphonique information consommateurs :

Route de Brignais - BP 55 - 69563 Saint Genis laval - FRANCE

Tél: 33 (0)4 78 86 88 94 Fax: 33 (0)4 78 86 88 38

Belgique, Luxembourg

COLEMAN BENELUX B.V., Minervum 7168 - 4817 ZN BREDA - PAYS-BAS

Tel: +31 76 572 85 00 / Fax: +31 76 571 10 14

Suisse

CAMPINGAZ SUISSE SA-Route du Bleuet 7 ,1762 GIVISIEZ - SUISSE

Tel: 41 26 460 40 40 / Fax: 41 26 460 40 50

Web site: www.campingaz.com

- Arrêter le fonctionnement de lappareil comme indiqué au paragraphe 3-2-4 et 3-6-4 (modèle avec lampe).

- Fermer larrivée du gaz (robinet de la bouteille (fig. 13A) et/ou manette du détendeur (fig. 13B)).

- Vérifier que la sangle de sécurité bloque bien la bouteille de gaz dans son logement.

- Incliner lappareil vers larrière afin quil prenne appui sur les roues et le déplacer lentement (fig. 25).

10. Entretien

10-1. Tuyau souple entre les robinets et le brûleur de

chauffage

- Vérifier une fois par an le bon état de ce tuyau (qui na pas de date de péremption). Pour cela:

4 déconnecter le détendeur de la bouteille 4 retirer les volants (20) et (21) 4 orienter la parabole verticalement 4 dévisser les 5 vis (25) - fig. 22 - et enlever le flasque 4 le tuyau souple apparaît (26) (fig. 23).

- Vérifier que ce tuyau souple ne présente aucun défaut de vieillissement tel que craquelure, coupure ou brûlure.

- Si le tuyau présente des défauts, rapporter lappareil à votre revendeur

NE PAS CHANGER VOUS-MÊME CE TUYAU

- Sil ny a pas danomalie, remettre le flasque et le fixer à laide des 5 vis (25).

10-2. Tuyau souple entre le détendeur et la tête de lappareil

- Vérifier une fois par mois létat du tuyau souple et le changer sil présente des signes de vieillissement ou des craquelures (en France si la date de péremption imprimée sur les tuyaux souples est atteinte. Voir § 2 et 3)

- Le tuyau souple doit être remplacé par un nouveau tuyau de même longueur et de qualité équivalente.

- Le tuyau souple ou le tuyau flexible doit être remplacé selon la périodicité indiquée dessus selon les pays.

- Effectuer les contrôles détanchéité selon § 4.

EN FRANCE:

Le tuyau souple avec colliers doit être remplacé par un ensemble conforme à XP D 36-110 et le tuyau souple avec écrous à ses extrémités par un tuyau souple conforme à XP D 36-112. Suivre les indications de montage fournies avec ces nouveaux ensembles dont la longueur doit être de 1,25 m.

11. S

tockage et anomalies de fonctionnement

Après refroidissement complet de votre appareil:

- Vérifier que le gaz est bien fermé au niveau de la bouteille de gaz.(robinet de la bouteille ou manette du détendeur en position fermée).

- Stocker l'appareil et sa bouteille de gaz dans un endroit frais, sec et aéré, hors de portée des enfants, jamais dans un sous-sol ou une cave. La bouteille de gaz propane doit être stockée hors des locaux dhabitation ou leurs dépendances.

- Pour un stockage prolongé de lappareil:

4enlever la bouteille de lappareil 4mettre la parabole en position verticale et la recouvrir dune

housse, évitant lentrée daraignées dans les venturis des brûleurs (les toiles daraignées provoquent de longues flammes au brûleur).

- En cas de bouchage des injecteurs, (la bouteille contient encore du gaz mais l'appareil ne s'allume pas), ne pas essayer de les déboucher, rapporter l'appareil à votre revendeur.

12. Conditions d'application de la garantie

Le produit bénéficie d'une garantie totale pièces et main d'uvre de 2 ans à compter de sa date d'achat, à l'exclusion des frais de retour du produit qui restent à la charge du consommateur. La garantie s'applique lorsque le produit livré n'est pas conforme à la commande ou lorsqu'il est défaillant, dès lors que la réclamation est accompagnée d'une pièce justificative de la date d'achat (ex: facture, ticket de caisse). Le produit devra être retourné franco, complet et non démonté, à l'un des centres de service après-vente agréés, et la réclamation décrira la nature du problème constaté. Le produit faisant l'objet de la réclamation pourra être soit réparé, remplacé ou remboursé, en tout ou partie. La garantie est nulle et ne s'applique pas lorsque le dommage est survenu du fait (i) d'un emploi ou stockage incorrect du produit, (ii) d'un défaut d'entretien du produit ou d'un entretien non-conforme aux instructions d'utilisation, (iii) de la réparation, modification, entretien du produit par des tiers non agréés, (iv) de l'utilisation de pièces de rechange qui ne seraient pas d'origine.

NOTA:

l'usage professionnel de ce produit est exclu de la

garantie.

Page 8

1. F

or your safety

- Read this notice carefully before assembling and using your heater. Keep it meticulously and consult it whenever necessary.

- Using this heater in totally enclosed premises can be dangerous and is FORBIDDEN.

- The heater must be installed in accordance with the instructions and local regulations, particularly its installation and use in premises frequented by the general public.

- Application des Gaz accepts no responsibility for the faulty installation or use due to the failure to observe the rules specific to public buildings.

- THIS HEATER SHOULD ONLY BE USED OUTDOORS OR IN A WELL-VENTILATED AREA. A ventilated area means that at least 25% of its total surface area is open. The total surface area is the sum of the surface area of the walls.

- Do not store or use petrol or other inflammable liquids or steam near your heater. No combustible material should be placed within a 60 cm radius of the heater.

- Do not move the heater during operation and use it on level ground (slope of less than 10° - fig. 24).

- We advise you to use propane.

- Do not use butane if the temperature is below 5 C. CAUTION: Some accessible parts (canopy) can be very hot. Keep young children away.

- The heater can be overturned by strong gusts of wind. Pay particular attention to the risk of the heater tipping over if the wind is very strong.

- If you smell gas:

4Close the gas inlet (cylinder valve or regulator lever) 4Extinguish any flame 4If the smell persists, remove the regulator from the cylinder,

place it outside and inform your cylinder retailer. The heater must be examined and repaired before being used again.

- Always shut off the gas at the cylinder valve and/or regulator lever after use.

2. Gas cylinder

The device is designed to operate from 6 kg to 15 kg cylinders. The cylinder should be fitted with a compatible regulator. (see gas and working pressures pages 2, 3 and 4). Only use the type of gas and cylinder indicated by the manufacturer. We advise you to use propane as your first choice for the best possible operation in all weather conditions.

3. Flexible gas hose

Great Britain - Ireland

This patio heater must be used with a 1.25 m long flexible hose secured with hose clamps. This patio heater must be used with a flexible hose intended for use with butane and propane in accordance with national regulations in force (NF - BS - UNI - UNE) It must be replaced if damaged, shows signs of ageing or surface cracks. Do not pull or twist it. Keep it away from any parts likely to become hot.

4. Leak tests

Work outdoors, well away from any flammable materials or naked flames. Do not smoke. DO NOT USE A FLAME TO DETECT GAS LEAKS.

1 - Assembly

Follow the assembly order by using the text and drawing booklets jointly.

1) IMPORTANT: Remove all the parts from the packing and identify them using the enclosed assembly diagrams.

2) Follow the instructions and assemble in the order shown in the diagrams.

2 - Safety

4-1. Before mounting the head (11) onto the tube (12).

- Ensure that the control knobs are in the (

) position

- Screw the nozzle (with its washer) which is in a bag with the screws on the gas inlet of the appliance.

- Use a wrench to immobilize the inlet connection of the appliance and tighten or loosen the end piece with another wrench.

- Push the flexible hose onto the nozzle on the patio heater and the regulator without feeding the hose into the tube.

- Secure the hose clamp for the flexible hose at the patio heater end.

- Do not secure the hose clamp on the regulator end.

- Ensure that the regulator seal is present and in good condition and secure the regulator to the gas cylinder.

- Open the gas inlet (valve on the cylinder (fig. 13A) or lever on the regulator (fig. 13B)) and press the regulator reset button if applicable (according to the regulator instructions).

- Apply the gas leak solution to the cylinder/regulator/flexible hose/patio heater connections keeping the control knobs in the (

) position.

- If the solution forms bubbles there is a gas leak. To stop the leaks, tighten the nut on the regulator or the nozzle.

DANGER: NEVER OPERATE THE PATIO HEATER WHILE THERE IS A LEAK.

- Turn on the gas supply using the cylinder valve or the regulator lever.

- If no leak has been detected, disconnect the flexible hose from the regulator.

- Support the appliance head on a low table and locate the gas inlet connection.

- Slip the flexible hose into the wand and fasten the appliance head on the wand. (fig.11)

4-2. After mounting the head onto tube (12).

- Push the flexible hose onto the regulator connection and tighten the clamp.

- Switch on the gas supply (valve on the cylinder (fig. 13A) or lever on the regulator (fig. 13B)) and press the regulator reset button if applicable (according to the regulator instructions).

- Apply gas leak solution to the cylinder/regulator/flexible hose connections whilst keeping the adjustment knobs in the closed position.

- Check for and address any leaks found as described in paragraph 4-1.

DANGER: NEVER OPERATE THE PATIO HEATER WHILE THERE IS A LEAK.

-Turn on the gas supply using the cylinder valve or the regulator lever.

Page 9

1. Installation or replacement of the battery in the ignition cassette (fig. 14)

- Press the catch (A) and fully remove the ignition cassette (14) from its housing, whilst supporting it to avoid accidental disconnection of the connection wire.

- Turn the cassette over, remove the old battery (if applicable).

- Insert the battery (type LR 03 / AAA) into its housing in accordance with the polarity identification marked on the case ("+" to "+" and "-" to "-").

- Reinstall the ignition cassette (14), ensuring that it is properly pushed home inside its housing.

Instructions for electrical and electronic equipment waste:

Do not throw worn batteries in the bin. Leave them in a container provided for recycling.

Remove batteries before discarding the equipment.

This recycling symbol means that this appliance is subject to separate collection. At the end of its useful life, the appliance must be disposed of correctly. The appliance must not be disposed of with unsorted municipal waste. Do not dump, do not incinerate: the presence of certain hazardous materials in the electrical and electronic equipment may be harmful to the environment and have potential effects on human health. If you wish to dispose of your appliance, please take it to a waste recovery centre designed for this purpose (drop-off centre). Contact your local authorities for information. Separate collection of waste favours reuse, recycling or other forms of recovery of recyclable materials contained in waste.

2. Operating your heater

2-1. Lighting the burner using the electronic ignition (fig. 19)

- If the lantern is not in use (Sun Force Advantage Deluxe), switch on the gas supply using the cylinder valve (fig. 13-A) or the regulator lever (fig. 13-B) and reset if necessary.

- Switch on the patio heater by turning the control knob (21) anticlockwise as far as it will go.

- Press the ignition button (B) and, at the same time, press the control knob (21).

- As soon as the burner is lit: release the ignition button, but continue to hold the control knob in (21) for a further 15 seconds.

- Release the control knob: the heater should operate at full power.

- If the burner goes out: repeat the ignition sequence.

NB:

- The burner will turn black after the first use; this is perfectly normal and in no way reduces its performance.

2-2. Lighting the burner manually (fig. 19)

-Begin the process as described in the previous paragraph, but instead of pressing the ignition button, apply a burning match (C) to the top edge of the radiating screen.

- As soon as it lights, remove the match.

2-3. Adjusting the heater

- To adjust for minimum heating: turn the knob (21) anticlockwise.

2-4. Turning the patio heater off

- Turn the knob (21) clockwise to the (

) position.

NOTE: The patio heater is fitted with two safety devices

1) The "flame failure" safety device automatically shuts off the

gas supply to the heater burner if the latter goes out accidentally.

2) The "anti-tilt" safety device automatically switches off the

gas supply to the entire patio heater if the latter is positioned at an angle of more than 45° relative to the vertical or if it topples and falls to the ground.

3. Adjusting the position of the reflector (figs. 20-

21)

For improved convenience, the reflector (22) on the patio heater can be positioned to direct the heat at the area where it is needed. DO NOT TOUCH THE REFLECTOR (22) WITH BARE HANDS AS IT MAY BE EXTREMELY HOT. Use the handle (23) provided for this purpose by moving it vertically from top to bottom: stop when the desired position is achieved.

- ALWAYS USE THE HANDLE TO POSITION THE REFLECTOR or to bring the reflector back to the horizontal position. Note: Do not exceed the horizontal position by raising the handle Protect the burner from the wind by turning the patio heater so that the reflector acts as a screen particularly during ignition.

3-1. Positioning the reflector (figs. 20 - 21)

- DO NOT TOUCH THE REFLECTOR (22) WITH BARE HANDS AS IT MAY BE EXTREMELY HOT. Use the handle (23) provided for this purpose by moving it vertically from top to bottom: stop when the desired position is achieved. ALWAYS USE THE HANDLE TO POSITION THE REFLECTOR or to bring the reflector back to the horizontal position.

Note: Do not exceed the horizontal position by raising the handle.

4. Removing and replacing the gas cylinder

- When installing or replacing a gas cylinder, always carry out this function outdoors, never in the presence of a flame, a heat source or a spark (cigarette, electrical patio heater, etc.) and away from other people and flammable materials.

- Check that the cylinder valve or the lever on the regulator is in the closed position.

- Raise the cylinder cover so that the gas cylinder is totally free and unhook the safety belt using the clip (M) (fig. 12).

- Disconnect the regulator from the gas cylinder.

- Remove the gas cylinder from the base of the patio heater

- Install the new gas cylinder.

- Connect the regulator to the gas cylinder (check the seal on the regulator).

- Put the safety strap back and lower the cylinder cover right down.

- Do not obstruct the ventilation openings of the cylinder enclosure.

- Check the condition of the flexible hose.

5. Installing the mantle. (fig. 15) (models with

lantern only, Mantle: M)

- ENSURE THE PATIO HEATER IS COOL AND SWITCHED OFF.

- Raise (A) the beam (17) and pivot it on itself by a quarter turn.

- Slide the mantle (16) onto the burner, with the largest diameter hole downwards; fully insert the opening of the sleeve into the groove(B) in the burner.

- Return the beam (17) to its initial position and insert the upper hole of the mantle into the groove (C) in the beam.

5-1. Burning the mantle (fig. 16) (work outdoors):

- DO NOT SWITCH ON THE GAS, apply a flame (cigarette lighter or match) to the mantle.

- Allow it to consume itself completely – the smoke produced will change from black to white color when it is fully burned.

- (A) Place the globe (18) in position and (B) clip the cap (19) onto the globe. (fig. 17).

6. Using the lantern (fig. 18) (models with lantern only)

IMPORTANT: Additional advice:

WARNING: After it has been burnt, the mantle becomes very fragile - avoid touching it, as it will break easily.

- Do not use the lantern with a torn mantle as there is a risk that the glass will break. Replace it only with the appropriate Campingaz® mantle.

3 - Operation and servicing

Page 10

- Remove the damaged mantle and brush away any debris, then proceed as described under "Installing the mantle" and "Burning the mantle".

6 -1. Lighting the lantern using the electronic ignition

-If the heater burner is not operating, open the gas supply (cylinder valve or regulator lever).

-Switch the gas on by turning the control knob (20) anticlockwise, by about 1/4 turn.

-Press the ignition button (B) until the lantern lights, then release the button.

-If several attempts are unsuccessful, check that the cylinder contains some gas.

6-2. Lighting the lantern manually

-Apply a burning match or cigarette lighter (C) to the gap between the glass and the cap, then gradually increase the gas supply by turning the control knob (20) anticlockwise.

6-3. Adjusting of the brightness

-The brightness of the lantern can be adjusted by slowly turning the control knob (20).

6-4. Extinguishing the lantern

- Close the valve by turning the knob (20) fully clockwise (

(l)

position).

7. Replacing the globe (models with lantern only)

ENSURE THAT THE PATIO HEATER IS COOL AND SWITCHED OFF.

- Remove the cap (19) from the top of the globe (18).

- Remove the broken globe taking care not to injure yourself with the sharp fragments

- Install the new globe and clip the cap on top (fig. 17).

8. Replacing the mantle (models with lantern only)

See the "Installing the mantle" paragraph.

9. Moving the equipment (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Never move the equipment whilst in service for safety reasons.

- Shut down the equipment as indicated in paragraph 3-2-4 and 3-6-4 (models with lantern only)

- Close the gas inlet (cylinder valve (fig. 13A) and/or regulator lever (figure 13B)).

- Check that the safety strap is holding the gas cylinder firmly in its housing.

- Tilt the equipment backwards until supported by the wheels and move it slowly. (fig. 25)

10. Maintenance

10-1. Inspection of the flexible hose between the valves

and the heater burner

- Once per year, check the condition of the hose (which has no date limit). To do this:

4 disconnect the regulator from the cylinder, 4 remove the control knobs (20) and (21), 4 position the reflector vertically, 4 unscrew the 5 screws (25) - fig. 22 - and remove the flange,

4 the flexible hose appears (26) (fig. 23).

-Check that the flexible hose is free from any signs of perishing, such as cracking, cuts or burns.

-If the hose has any defects, return the patio heater to your supplier.

WARNING: DO NOT ATTEMPT TO REPLACE THIS HOSE YOURSELF

- If there are no defects, reinstall the flange and secure it with the 5 screws (25).

10-2. Flexible hose between the regulator and the head of

the patio heater

- Check the state of the flexible hose once a month and replace it if it shows signs of ageing or surface cracks.

- Replace the flexible hose with a new hose of the same length and equivalent quality.

- The flexible hose (whether pre-fitted with endpieces or not) should be replaced according to the timescale indicated above depending on the country.

- Perform the leak tests in accordance with § 4.

11. Storage and operating anomalies

Only store the patio heater when it has completely cooled:

- Check that the gas supply is properly shut off at the gas cylinder (cylinder valve or regulator lever in the closed position).

IMPORTANT: Store the patio heater and its gas cylinder in a cool, dry and well ventilated place. DANGER: always store out of reach of children, never in a basement or a cellar. Propane gas cylinders must be stored outside, in a well ventilated area, away from inhabited buildings and their outbuildings.

- For extended storage of the patio heater:

4 remove the cylinder from the patio heater, 4 place the reflector in the vertical position and protect it with

a cover, to prevent spiders from entering the venturis of the burners (spider webs create long flames at the burner).

- In the event of jets becoming blocked (the cylinder still contains gas but the patio heater will not light) do not attempt to unblock them, return the patio heater to your supplier.

12. Guarantee conditions

The product is covered by a total parts and labour warranty for 2 years with effect from the purchase date, excluding return transport charges that should be borne by the consumer. The warranty applies when the delivered product does not conform to the order or is defective, from the moment that the claim is accompanied by proof of purchase date (e.g. invoice, till receipt). The product should be returned carriage paid, complete and assembled, to an authorised after-sales service centre, with the claim describing the nature of the problem. A product for which a claim is being made may be repaired, replaced or reimbursed, in full or partially. The warranty is null and void and does not apply if the damage is caused by (i) incorrect product use or storage, (ii) defective product maintenance or maintenance that fails to comply with the instructions for use, (iii) repair, modification or servicing of the product by unauthorised third parties, (iv) the use of non-original spare parts.

NOTE: the professional use of this product is not covered by this warranty.

CONSUMER SERVICE

In case of continued difficulty, please contact your local retailer who will give you details of the nearest After Sales Service point, or call the CAMPINGAZ Customer Service at:

COLEMAN UK PLC - Gordano Gate Wyndham Way - Portishead - BRISTOL BS20 7GG - ENGLAND

Tel: 01275 845 024 - Fax: 01275 849 255

WARNING: Due to our policy of continual product development, the company reserves the right to alter or modify this product without prior notice.

Web site: www.campingaz.com

Page 11

1. Per la vostra sicurezza

- Leggere attentamente le presenti istruzioni prima di montare e di utilizzare l'apparecchio. Conservare accuratamente l'opuscolo e consultarlo ogniqualvolta lo si ritenga necessario.

- L'uso del presente apparecchio in locali totalmente chiusi puo' rivelarsi pericoloso ed è pertanto VIETATO.

- L'apparecchio va installato conformemente alle istruzioni e alle norme vigenti a livello locale, in particolare per quanto concerne l'installazione e l'uso in locali aperti al pubblico.

- Application des Gaz declina qualunque responsabilità per eventuali anomalie d'installazione o di utilizzo conseguenti al mancato rispetto delle specifiche norme applicabili ai locali aperti al pubblico.

- IL PRESENTE APPARECCHIO VA UTILIZZATO ESCLUSIVAMENTE ALL'ARIA APERTA O IN UNO SPAZIO AMPIAMENTE VENTILATO, cioè uno spazio in cui il 25% della superfice totale sia aperto. La superficie totale è la somma delle superfici di tutte le pareti.

- Non stoccare e non utilizzare benzina o altri liquidi o vapori infiammabili nei pressi dell'apparecchio. Va assolutamente evitata la presenza di materiali combustibili in un raggio di 60 cm intorno all'apparecchio.

- Non spostare l'apparecchio durante il funzionamento e sistemarlo unicamente su un suolo perfettamente orizzontale (inclinazione inferiore a 10° - fig. 24).

- Consigliamo l'uso di gas propano.

- Con temperatura inferiore a 5°C va evitato l'uso di gas butano. ATTENZIONE: alcune parti accessibili (parabola) possono essere estremamente calde. Tenerle lontano dai bambini.

- Forti raffiche di vento possono rovesciare l'apparecchio. Fare attenzione al ribaltamento in caso di forte vento.

- Se si avverte odore di gas :

4chiudere il rubinetto della bombola o la manopola del rego-

latore di pressione del gas

4spegnere la fiamma 4se l'odore persiste, staccare il regolatore di pressione dalla

bombola, portare la bombola all'aria aperta e consultare il rivenditore della bombola. Far esaminare e riparare l'apparecchio prima di riutilizzarlo.

- Chiudere sempre il rubinetto della bombola e/o la valvola di regolazione del gas dopo l'uso.

2. Bombola del gas

Il presente apparecchio è stato appositamente studiato per funzionare con bombole di gas butano o propano da 6 a 15 kg., munite di apposita valvola di regolazione (vedi gas e pressioni di funzionamento a pagina 2,3,4). Utilizzare unicamente il tipo di gas e di bombola indicati dal costruttore. Per ottenere una resa ottimale in qualunque tipo di condizioni climatiche, vi consigliamo di utilizzare, preferibilmente, gas propano.

3. Tubo flessibile del gas

Questo calorifero per la veranda deve essere utilizzato con un tubo flessibile di 1,25 m di lunghezza, fissato con collari serratubi. Questo calorifero per la veranda deve essere utilizzato con un tubo flessibile studiato per un'alimentazione con gas butano e propano. Il tubo deve essere sostituito se danneggiato e se presenta la minima screpolatura. Non tirare o torcere il tubo e mantenerlo lontano da qualsiasi fonte potenziale di calore.

Svizzera, Germania, Austria:

Collegamento del tubo flessibile : per collegare il tubo all'estremità dell'apparecchio, stringere il dado saldamente ma senza eccesso con 2 chiavi adatte:

4chiave del 14 per bloccare l'estremità, 4chiave del 17 per avvitare il dado del tubo.

1 - Montaggio

Seguire l'ordine di montaggio consultando, contemporaneamente, il testo e i disegni.

1) Togliere tutti i pezzi dall'imballaggio e predisporli secondo gli schemi di montaggio acclusi.

2) Procedere al montaggio secondo l'ordine indicato dalle illustrazioni.

2 - Sicurezza

Altri peasi

Questo apparecchio per il riscaldamento di terrazze va utilizzato con un tubo flessibile da 1,25 m per gas butano o propano, conforme alle vigenti normative nazionali (NF, BS, UNE,

UNI ecc....)

Il flessibile va sostituito se danneggiato, se presenta segni d'usura o fessure. Non tirare e non torcere. Tenere lontano da qualunque tipo di materiale che rischi di sprigionare calore.

4.Prove di tenuta

Operate all'esterno, lontano da qualsiasi materiale infiammabile e dalla fiamma viva. Non fumare. Non utilizzare la fiamma per individuare una fuga di gas.

4-1. Prima di montare la testa dell'apparecchio sul tubo

(12)

- Verificare che i volantini di regolazione sono in posizione chiusa (

- Avvitare l'ugello (con la sua rondella ) contenuto con le viti in un sacchetto fissato sul raccordo d'arrivo del gas dell'apparecchio.

- Spingere il tubo flessibile intorno all'ugello sul calorifero per veranda e sul regolatore senza introdurlo nel tubo (12)

- Utilizzare una chiave per immobilizzare il raccordo d'ingresso dell'apparecchio e stringere o allentare l'estremità con un'altra chiave.

- Fissare il collare di serraggio del tubo flessibile all'estremità lato calorifero per la veranda.

- Non fissare il collare di serraggio del tubo flessibile all'estremità lato regolatore.

- Verificare la presenza e lo stato della guarnizione del regolatore poi fissare il regolatore sulla bombola del gas.

- Aprire l'arrivo del gas (rubinetto sulla bombola (fig. 13A) o leva sul regolatore (fig. 13B)) e premere il pulsante di reinizializzazione del regolatore se è il caso (secondo le istruzioni di utilizzazione del regolatore).

- Applicare la soluzione rivelatrice di fughe di gas sui raccordi della bombola del regolatore, del tubo flessibile e del calorifero mantenendo il bottone di comando in posizione ARRESTO (

- Se delle bolle appaiono nel punto dove è stata applicata la soluzione significa che esiste una fuga di gas.

- Per arrestare la fuga, stringere il dado a livello del regolatore o dell'ugello. PERICOLO: QUANDO È STATA INDIVIDUATA UNA FUGA, NON UTILIZZARE MAI IL CALORIFERO PER VERANDA.

- Interrompere l'alimentazione del gas (rubinetto della bombola o leva del regolatore di pressione).

- Se non viene individuata nessuna fuga, staccare il tubo flessibile dal regolatore.

- Posare l'apparecchio su un tavolo, con il raccordo d'ingresso del gas in alto.

- Far passare il tubo flessibile dentro il tubo e fissare la testa dell'apparecchio sul tubo (fig.11).

4-2. Dopo aver fissato la testa dell'apparecchio sul tubo

- Infilare il tubo flessibile sull'estremità del regolatore di pressione e fissare il collare.

- Aprire l'arrivo del gas (rubinetto della bombola (fig. 13A) o leva del regolatore di pressione (fig. 13B)) e premere sull'eventuale pulsante di riarmo del regolatore di pressione (secondo le istruzioni regolatore di pressione).

- Mettere il liquido schiumogeno sui raccordi bombola/regolatore di pressione/tubo flessibile lasciando i volantini di regolazione in posizione chiusa.

- Eliminare le perdite eventuali come indicato al paragrafo 4-1. Non mettere in servizio un apparecchio che perde.

- Chiudere l'arrivo del gas (rubinetto della bombola o leva del regolatore di pressione).

Page 12

1. Sistemazione o cambio della pila d'alimentazione nella scatola d'accensione (fig. 14)

- Premere sulla linguetta (A) e togliere interamente la scatola d'accensione (14) dal suo alloggiamento mantenendola per non strappare i fili di collegamento.

- Rovesciare la scatola, togliere la pila usata (se necessario).

- Inserire la pila (tipo LR 03 / AAA) nell'alloggiamento rispettando la posizione indicata nella scatola ("+" con "+" e "-" con "-").

- Rimettere la scatola d'accensione (14) a posto facendo attenzione che sia inserita a fondo nel suo alloggiamento.

Rifiuti elettrici ed elettronici:

Non gettare le pile usate nella netturbe. Metterle in un contenitore debitamente previsto per il riciclaggio.

Togli le pile prima di buttar via l'apparecchio.

Questo simbolo di riciclaggio indica che l'apparecchio è oggetto di smistamento selettivo dei rifiuti. Al termine della sua durata di vita, l'apparecchio va messo correttamente agli scarti. L'apparecchio non va messo con i rifiuti municipali non smistati. Non abbandonarlo nella natura, non incinerire: la presenza di determinate sostanzepericolose negli equipaggiamenti elettrici ed consegnatelo ad un centro di valorizzazione dei rifiuti specialmente previsto a tale scopo (ricicleria). Informatevi presso le autorità locali. La raccolta selettiva di tali rifiuti favorisce la riutilizzazione, il riciclaggio od altre forme di valorizzazione dei materiali riciclabili contenuti nei rifiuti.

2. Utilizzazione del riscaldamento

2-1. Accensione del bruciatore con il sistema elettronico

(fig.19)

- Se la lampada non è in servizio (Sun Force Advantage Deluxe) aprire l'alimentazione del gas (rubinetto della bombola (fig. 13-A) o leva del regolatore di pressione (fig. 13-B) e riarmo eventuale).

- Aprire il gas girando il volantino (21) in senso antiorario fino all'arresto.

- Premere il pulsante (B) della scatola d'accensione e premere simultaneamente il volantino (21).

- All'accensione : allentare il pulsante della scatola d'accensione ma continuare a mantenere il volantino (21) premuto per 15 secondi.

- Allentare la pressione sul volantino : il riscaldamento funziona al massimo.

- Se il bruciatore si spegne : ricominciare l'operazione d'accensione.

N.B :

- Dopo la prima utilizzazione, la griglia del bruciatore diventa nera: cio' è del tutto normale e non compromette le prestazioni dell'apparecchi.

2-2. Accensione manuale del bruciatore (fig.19)

- Operare come indicato nel paragrafo qui sopra, ma al posto di premere il pulsante della scatola d'accensione, presentare un fiammifero acceso (C) al livello superiore della griglia radiante.

- Una volta effettuata l'accensione, togliere il fiammifero.

2-3. Regolazione del riscaldamento

- Per ottenere il funzionamento al minimo : girare il volantino (21) in senso antiorario fino alla posizione portata ridotta.

2-4 Spegnimento

- Girare il volantino (21) in senso orario fino all'arresto in posizione (

NOTA : L'apparecchio è dotato di due sicurezze

1) La " sicurezza in caso di spegnimento " interrompe auto-

maticamente l'afflusso di gas al bruciatore di riscaldamento se questo si spegne accidentalmente.

2) La " sicurezza in caso di rovesciamento " interrompe imme-

diatamente l'arrivo del gas a tutto l'apparecchio se questo si trova in una posizione inclinata con un angolo superiore a 45° rispetto alla verticale o se viene rovesciato e cade per terra.

3. Orientamento della parabola (fig.20 - 21)

Per maggiore comfort, la parabola (22) dell'apparecchio può essere orientata in modo da inviare l'irradiamento verso la zona da scaldare. Proteggere il bruciatore dall'influsso del vento girando l'apparecchio affinché la parabola faccia da schermo soprattutto al momento dell'accensione.

3-1. Orientamento della parabola (fig.20 - 21)

- Non toccare la parabola (22) a mani nude perché può essere molto calda. Utilizzare la maniglia (23) prevista allo scopo tirandola verticalmente dall'alto in basso: fermarsi sulla posizione voluta.

- Utilizzare sempre la maniglia per cambiare l'orientamento o rimettere la parabola in posizione orizzontale.

Nota : Non oltrepassare la posizione orizzontale risollevando la maniglia.

4. Smontare e cambiare la bombola del gas

- Per la sistemazione o la sostituzione di una bombola del gas, operare sempre all'aperto, mai in presenza di una fiamma, di una fonte di calore o di una scintilla (sigaretta, apparecchio elettrico ecc. ) e lontano dalle altre persone o dalle materie infiammabili.

- Verificare che il rubinetto della bombola o la leva del regolatore di pressione siano in posizione chiusa.

- Sollevare il mascherino della bombola del gas in modo da sbloccarla interamente e staccare la cinghia di sicurezza mediante la molla (M). (fig.12)

- Staccare il regolatore di pressione dalla bombola del gas.

- Togliere la bombola del gas dalla base dell'apparecchio.

- Sistemare la nuova bombola del gas.

- Collegare il regolatore di pressione alla bombola del gas (verificare la guarnizione del regolatore di pressione).

- Rimettere il regolatore di pressione sulla bombola. Verificarne la guarnizione (verificare che la guarnizione del regolatore di pressione sia correttamente installata e in grado di funzionare).

- Non ostruire le prese d'aria dell'alloggiamento della bombola.

- Verificare lo stato del tubo flessibile.

5. Installazione della reticella. (fig.15) (modello con

lampada, Reticella: M)

- Sollevare (A) il braccio (17) e farlo girare su se stesso di un quarto di giro.

- Far scivolare la reticella (16) sul bruciatore, il foro dal diametro più grande verso il basso ; introdurre bene l’orifizio della reticella nella gola (B) del bruciatore.

- Riportare il braccio (17) nella posizione iniziale ed introdurre l’orifizio superiore della reticella nelle gole (C) del braccio.

5-1. Bruciatura della reticella (fig.16) (operare all'aperto):

- NON APRIRE IL GAS, presentare una fiamma (accendino o fiammifero) vicino alla reticella.

- Lasciare che questa si consumi interamente (passaggio ad un colore nero con emissione di fumo bianco : combustione terminata).

- (A) Sistemare il vetro (18) al suo posto e (B) agganciare il cappello (19) sul vetro.(fig. 17).

6. Utilizzazione della lampada (fig. 18)

(modello con

lampada)

Qualche consiglio supplementare:

ATTENZIONE: dopo il primo utilizzo la reticella diventa molto

fragile. Evitare di toccarla perché potrebbe rompersi.

- Non far funzionare la lampada con una reticella che presenta lacerazioni (rischio di rottura del vetro). Sostituirla unicamente con una reticella speciale Campingaz®.

- Togliere la reticella danneggiata e soffiare sul bruciatore per togliere la polvere, poi operare come indicato nei paragrafi " Installazione della reticella " e " Bruciatura della reticella ".

3 - Uso e manutenzione

Page 13

6-1. Accensione della lampada con il sistema elettronico.

- Se il bruciatore di riscaldamento non è in servizio, aprire l'alimentazione del gas (rubinetto della bombola o leva del regolatore di pressione e riarmo eventuale).

- Aprire il gas girando il volantino (20) in senso antiorario di circa 1/4 di giro.

- Premere il pulsante (B) della scatola di accensione (14) fino all'accensione, poi allentare il pulsante.

- Se diversi tentativi restano infruttuosi, verificare se il serbatoio contiene gas.

6-2. Accensione manuale della lampada

- Presentare un fiammifero acceso (C) a livello dell'apertura tra il vetro ed il cappello, poi aprire progressivamente il gas girando il volantino (20) in senso antiorario.

6-3. Regolazione dell'intensità luminosa

- È possibile regolare l'intensità della lampada girando lentamente il volantino (20).

6-4. Spegnimento

- Chiudere il rubinetto girando il volantino (20) a fondo in senso orario (senso (l) della freccia).

7. Sostituzione del vetro (modello con lampada)

Agire sempre quando l'apparecchio non è in funzione.

- Togliere il cappello (19) da sopra al vetro (18).

- Eliminare il vetro rotto con precauzione per non ferirsi con i frammenti di vetro taglienti.

- Sistemare il nuovo vetro ed agganciarvi sopra il cappello.(fig. 17).

8. Sostituzione della reticella (modello con lampada)

Vedi paragrafo “Installazione della reticella”.

9. Spostamento dell'apparecchio (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Per motivi di sicurezza, non spostare mai l'apparecchio in fase di funzionamento.

- Spegnere l'apparecchio come indicato al paragrafo 3-2-4 e 36-4 (modello con lampada).

- Chiudere la valvola d'immissione del gas (rubinetto della bombola (fig. 13A) e/o manopola del regolatore di pressione (fig. 13B)).

- Verificare che la bombola del gas sia perfettamente bloccata dentro l'apposito alloggiamento dalla cinghia di sicurezza.

- Inclinare all'indietro l'apparecchio in modo da farlo poggiare sulle ruote e spostarlo lentamente. (fig. 25).

10. Manutenzione

10-1. Tubo flessibile tra i rubinetti ed il bruciatore del ris-

caldamento

- Verificare una volta all'anno lo stato del tubo (che non ha data di scadenza). Per questo :

4staccare il regolatore di pressione dalla bombola, 4togliere i volantini (20) e (21), 4orientare verticalmente la parabola, 4svitare le 5 viti (25) - fig. 22 - e togliere la coppa, 4appare il tubo flessibile (26) - fig. 23.

- Verificare che questo tubo flessibile non presenta difetti dovuti all'invecchiamento come screpolature, tagli o bruciature.

- Se il tubo presenta dei difetti, riportare l'apparecchio al vostro rivenditore.

NON CAMBIATE DA SOLI QUESTO TUBO

- Se non ci sono anomalie, rimettere la coppa e fissarla con le 5 viti (25).

10-2. Tubo flessibile tra il regolatore di pressione e la testa

dell'apparecchio

- Verificare, una volta al mese, lo stato del flessibile e sostituirlo se presenta segni di usura o fessure.

- Il flessibile va sostituito con un altro flessibile d'identica lunghezza e di qualità equivalente.

- Il tubo flessibile va sostituito secondo le frequenze indicate dalle vigenti normative nazionali.

- Effettuare i controlli di tenuta secondo il § 4.

11. Stoccaggio e anomalie di funzionamento

Dopo il completo raffreddamento del vostro apparecchio :

- Verificare che il gas è ben chiuso a livello della bombola di gas.(rubinetto della bombola o leva del regolatore di pressione in posizione chiusa).

- Conservare l'apparecchio e la sua bombola di gas in un luogo fresco, asciutto e ventilato, lontano dalla portata dei bambini, mai in un sottosuolo o in cantina. La bombola del gas propano deve essere conservata fuori dal locali di abitazione e dai locali annessi.

- Per uno stoccaggio prolungato dell'apparecchio :

4togliere la bombola dall'apparecchio, 4mettere la parabola in posizione verticale e coprirla con una

fodera, per evitare di lasciar entrare ragni nei tubi di Venturi dei bruciatori (le tele di ragno provocano lunghe fiamme a livello del bruciatore).

- Se gli iniettori si otturano, (la bombola contiene ancora gas ma l'apparecchio non si accende), non cercare di sostituirli, ma riportare l'apparecchio al vostro rivenditore.

12. Condizioni di applicazione della garanzia

Il prodotto è coperto da una garanzia totale pezzi e manodopera di anni 2 a decorrere dalla data d’acquisto, escluse le spese di spedizione in caso di resa del prodotto, che saranno a carico del consumatore. La garanzia si applica se il prodotto consegnato non è conforme all’ordine o è difettoso, purché il reclamo sia accompagnato da un documento giustificativo indicante la data d’acquisto (ad es. : fattura, scontrino). Il prodotto verrà rispedito franco di porto, completo e non smontato, ad uno dei nostri centri autorizzati di assistenza post-vendita ; nel reclamo, verrà descritto il tipo di problema riscontrato. Il prodotto oggetto del reclamo potrà essere riparato, sostituito o rimborsato, in tutto o in parte. La garanzia è nulla e inapplicabile quando il danno risulta (i) da un errato utilizzo o uno stoccaggio inidoneo del prodotto, (ii) da un difetto di manutenzione del prodotto o da manutenzione non conforme a quella indicata nelle istruzioni per l’uso, (iii) dalla riparazione, dalla modifica o dalla manutenzione del prodotto effettuate da terzi non autorizzati, (iv) dall’uso di pezzi di ricambio non originali.

NOTA : la garanzia esclude l'uso del prodotto al di fuori dell'ambito privato.

SERVIZIO CONSUMATORI

CAMPING GAZ ITALIA Srl - Via Ca' Nova, 11 - 25010 Centenaro di Lonato (Brescia) ITALIA

Tel: +39 (0)30 99 921 - Fax: +39 (0)30 910 31 72

SERVIZIO ASSISTENZA TECNICA

CAMPINGAZ SUISSE SA - Service clientèle - Route du Bleuet 7 - 1762 GIVISIEZ

Tel: 41 26 460 40 40 Fax: 41 26 460 40 50

Web site: www.campingaz.com

Page 14

1. Voor uw veiligheid

- Lees aandachtig deze gebruiksaanwijzing door voordat u overgaat tot de montage en het gebruik van uw apparaat. Bewaar deze gebruiksaanwijzing zorgvuldig en raadpleeg deze wanneer dat nodig is.

- Het gebruik van dit apparaat in een volledig gesloten vertrek kan gevaarlijk zijn en is VERBODEN.

- Het apparaat moet volgens de instructies en volgens de locale reglementering geïnstalleerd worden, met name met betrekking tot de installatie en het gebruik binnen gebouwen die publiek ontvangen.

- Application des Gaz kan niet verantwoordelijk worden gesteld in geval van een onjuiste installatie of een onjuist gebruik ten gevolge van een niet-naleving van de specifieke regels voor instellingen die publiek ontvangen.

- DIT APPARAAT MAG ALLEEN IN DE BUITENLUCHT OF OP EEN ZEER GOED GEVENTILEERDE PLEK WORDEN GEBRUIKT.

- Een geventileerde plek moet meer dan 25% van zijn totale oppervlakte aan lege ruimte bevatten. De totale oppervlakte is de som van de oppervlakte van de muren.

- Bewaar geen benzine, en gebruik geen benzine of andere vloeistoffen of dampen die licht ontvlambaar zijn, vlakbij uw apparaat. Geen enkel brandstofmateriaal mag zich binnen een straal van 60 cm rond het apparaat bevinden.

- Verplaats het apparaat niet wanneer het aan staat en gebruik deze op een horizontale ondergrond (hellingshoek onderaan op 10° - fig. 24).

- Wij raden u aan Propaan te gebruiken.

- Gebruik het niet met Butaan wanneer de temperatuur lager is dan 5°C. ATTENTIE: De delen die toegankelijk zijn (parabool) kunnen erg warm worden. Houd kleine kinderen op afstand.

- Grote windstoten kunnen het apparaat omverwerpen. Wanneer er een harde wind staat, moet erop gelet worden dat het apparaat niet omvergeworpen wordt.

- Waneer er gas wordt geroken :

4Draai de gaskraan dicht (kraan van de fles of de hendel van

de reduceerklep)

4Doof alle vlammen 4Wanneer de geur aanhoudt, sluit u de reduceerklep van de

fles. Vervolgens zet u de fles in de buitenlucht en neemt u contact op met de distributeur van uw fles.

- Het apparaat moet opnieuw worden onderzocht en moet worden gerepareerd voordat u deze opnieuw kunt gebruiken.

- Na gebruik sluit u altijd het gas af met de kraan van de fles en/of de hendel van de reduceerklep.

2. Gasfles

Dit apparaat kan gebruikt worden met Butaan of Propaan gasflessen van 6 tot 15 kg, uitgevoerd met een passende reduceerklep (zie gas en gebruiksdruk, pagina 2,3 en 4). Gebruik alleen het type gas en fles dat aangegeven wordt door de fabrikant. Voor een optimaal rendement in alle weersomstandigheden, raden wij u aan om bij voorkeur Propaan te gebruiken.

3. Soepele gasslang

Dit apparaat, dat bestemd is voor de verwarming van terrassen, moet worden gebruikt met een flexibele slang van 1,25 m, bestemd voor het gebruik van butaan en propaan, conform aan de nationale reglementeringen die van kracht zijn (NF,

BS, UNE, UNI, enz. ...)

De slang moet worden vervangen wanneer het beschadigd is, wanneer het ouderdomsverschijnselen of haarscheurtjes vertoont. Trek er niet aan en verdraai het niet. Houd het op afstand van alle delen die warm kunnen worden.

1 - Montage

Volg de montagevolgorde strikt op met gelijktijdig gebruik van de handleidingen en de tekeningen.

1) Alle onderdelen uitpakken en opzoeken met behulp van de hier bijgevoegde montage schema's.

2) De montage uitvoeren in de volgorde zoals aangegeven in de illustraties.

2 - Veiligheid

4. Het opsporen van een eventueel gaslek.

Buitenshuis gebruiken, ver van brandbare stoffen en vlammen houden. Niet roken. Geen vlam gebruiken om een gaslek te zoeken.

4-1. Alvorens de kop van het apparaat op de stang te mon-

teren

- Wees er zeker van dat de wieltjes voor afstelling in gesloten positie staan

(l).

- Draai het pijpstuk op (met de bijbehorende ring), dit is meegeleverd met de schroefbevestigingen in een zakje dat aan de gastoevoer aan het gasblok is bevestigd.

- Gebruik een sleutel om de inlaataansluiting van het apparaat vast te klemmen en draai het uiteinde vast of los met een andere sleutel.

- Druk de slang over het pijpstuk aan de terrasverwarmer en op de regelaar, maar zorg dat de slang niet in de telescoopbuis schuift.

- Bevestig de slangklem over het slanguiteinde aan de kant van de terrasverwarmer.

- Zet de slangklem over het slanguiteinde aan de gasregelaar niet vast.

- Controleer of de afdichting aan de regelaar aanwezig is en in goede staat verkeert en bevestig dan de regelaar aan de gasfles.

- Open de gastoevoer (de kraan op de gasfles (fig. 13A) of de hendel aan de regelaar (fig. 13B)) en druk zo nodig de terugstelknop op de regelaar in (zie de gebruiksinstructies bij de gasregelaar).

- Breng de gaslekdetectievloeistof aan op de aansluitingen aan de gasfles en de regelaar, op de slang en op de verwarmer en houd daarbij de bedieningsknop in de stand ARRET (UIT).

- Als er belletjes te zien zijn daar waar detectievloeistof is aangebracht, duidt dit op de aanwezigheid van een gaslek.

- Om de gaslekkage te stoppen draait u de schroef aan bij de regelaar of bij het pijpstuk en controleert u of de slang correct is gemonteerd. GEVAARLIJK : GEBRUIK DE TERRASVERWARMER NOOIT NADAT EEN GASLEK IS GEVONDEN.

- De gastoevoer afsluiten (fleskraan of hendel van het reduceerventiel).

- Indien geen lek ontdekt is, de gasslang loskoppelen van het reduceerventiel.

- Steek de slang in de buis en bevestig de kop van het apparaat op de buis (fig.11).

4-2. Na bevestiging van de kop van het apparaat op de

stang

- De gasslang op het uiteinde van het reduceerventiel schuiven en de slangeklemmetjes bevestigen.

- De gastoevoer openen (fleskraan (fig. 13A) of hendel van het reduceerventiel (fig. 13B)) en op de eventuele knop drukken voor spanning van het reduceerventiel (volgens de handleiding van het reduceerventiel).

- De schuimende vloeistof op de fles/reduceerventiel/soepele slang/ koppelingen gieten met de wieltjes voor afstelling in gesloten positie.

- Eventuele lekken stoppen zoals aangegeven in paragraaf 4-1. Een lekkend apparaat niet in werking stellen.

- De gastoevoer afsluiten (fleskraan of hendel van het reduceerventiel).

Page 15

1. Plaatsing of vervanging van de voedingsbatterij in de cassette voor het aansteken (fig. 14)

- Op het lipje (A) drukken en de electronische aanstekingscassette (14) geheel maar voorzichtig van zijn plaats halen om de draad van aansluiting niet los te trekken.

- De cassette omdraaien, en, indien nodig, de oude batterij vervangen.

- Plaats de nieuwe batterij (type LR 03 / AAA) zo in de batterijhouder, dat de polen van de batterij overeenkomen met de poolaanduiding op de batterijhouder ("+" met de "+" en "-" met de "-").

- De electronische aanstekingscassette (14) zorgvuldig terug plaatsen.

ELEKTRISCHE EN ELEKTRONISCHE ONDERDLEN ALS AFVAL:

Lege batterijen mogen niet in de vuilnisbak worden gegooid. Deze moeten in een special bak worden afgevoerd, voor recycling.

Verwijder de batterijen voordat het apparaat wordt weggegooid.

Dit symbool van de recycling betekent dat dit apparaat als gescheiden afval moet worden afgevoerd. Aan het einde van zijn levensduur moet het apparaat op de juiste wijze worden afgevoerd. Het apparaat mag niet worden vermengd met niet geselecteerd afval. Gooi het apparaat niet in de natuur en het mag ook niet worden verbrand : de aanwezigheid van bepaalde gevaarlijkestoffen in het elektrische en elektronische gedeelte kunnen vervuilend voor het milieu zijn en eventueel invloed hebben op de menselijke gezondheid. Indien u het apparaat kwijt wilt, dan moet het naar een plaats voor gescheiden afval worden gebracht dat hiervoor speciaal is ingericht. Neem hiervoor contact op met de plaatselijke overheid. Het scheiden van het afval bevordert het hergebruik, de recycling of andere vormen van het weer gebruiken van de te recyclen materialen die zich in dit afval bevinden.

2. Gebruik voor verwarming

2-1. aansteken van de brander met het elektronische

systeem (fig.19)

- Als de lamp (Sun Force Advantage Deluxe) niet in werking is, de gastoevoer openen (fleskraan (fig. 13-A) of de hendel van het reduceerventiel (fig. 13-B) en eventueel spannen).

- De gas toevoer openen door de draaiknop(21) open te draaien in de tegengestelde richting van de klok tot aan de aanslag.

- Op knop (B) van de electronische aanstekingscassette drukken en tegelijk de draaiknop (21) indrukken.

- Zodra ontsteking plaats vindt: de knop van de electronische aanstekingscassette los laten maar de draaiknop (21) nog gedurende 15 seconden ingedrukt houden.

- De druk op de draaiknop los laten: de verwarming werkt op het maximum niveau.

- Indien de brander uitdooft: de procedure van aansteking weer opnieuw uitvoeren.

NOTA:

- Na de eerste ingebruikneming wordt het rooster van de brander zwart. Dit is normaal en vermindert zijn prestaties niet.

2-2. aansteken van de brander met de hand (fig.19)

- Opereren zoals aangegeven in de paragraaf hierboven maar in plaats van op de knop van de electronische aanstekingscassette te drukken, een brandende lucifer (C) op het bovenste niveau van het uitstralingsrooster houden.

- De lucifer verwijderen zodra ontbranding plaats vindt.

2-3. Afstelling van de verwarming

- Voor minimale werking: de draaiknop (21) draaien in tegengestelde richting van de klok tot de positie van beperkt gasverbruik.

2-4. Uitdoven

- De draaiknop (21) met de klok meedraaien tot aan de positie

(l).

NOTA: Het apparaat is uitgerust met twee veiligheidssystemen

1) De gastoevoer van de verwarming wordt automatisch afgesloten wanneer deze laatste per ongeluk uitgaat.

2) De gastoevoer van het gehele apparaat wordt automatisch afgesloten als het zich onder een hoek van 45°bevindt ten opzichte van de verticale positie of als het apparaat omvalt.

3. Oriëntatie van de kap (fig.20 - 21)

Voor meer comfort kan de kap (22) van het apparaat op hoogte afgesteld worden en gericht worden zodat de straling terechtkomt op de zone die verwarmd moet worden. De brander beschermen tegen wind door het apparaat zo te plaatsen dat de kap een scherm vormt, in het bijzonder tijdens het aansteken.

3-1. Oriëntatie van de kap (fig. 20 - 21)

- De kap (22) niet met blote handen aanraken, want deze kan

zeer heet zijn. Het handvat (23) gebruiken, dat daarvoor bestemd is door er in verticale richting van boven naar beneden aan te trekken: Stoppen op de gewenste positie.

- Altijd het handvat gebruiken om van richting te veranderen of

de kap in horizontale positie terug zetten.

Nota: Bij het omhoog brengen van het handvat, niet verder gaan dan de horizontale positie.

4. Demontage en vervanging van de gasfles

- Bij plaatsing of vervanging van een gasfles, altijd in de

open lucht opereren, nooit in de nabijheid van een vlam, een warmtebron of een vonk (sigaret, elektrisch apparaat,enz..) en ver verwijderd van andere personen en ontvlambare stoffen.

- Controleer of de fleskraan of de hendel van het reduceer-

ventiel in gesloten positie staat.

- Til de kap van de fles omhoog zodat de gasfles volledig wordt

losgemaakt en koppel de veiligheidsriem los met behulp van de clip (M). (fig.12).

- Het reduceerventiel van de gasfles ontkoppelen.

- De gasfles uit het apparaat halen.

- De nieuwe gasfles op zijn plaats zetten.

- Het reduceerventiel aan de gasfles koppelen (de pakking van

het reduceerventiel controleren).

- Plaats de veiligheidsriem terug en laat de kap van de fles tot

onderaan zakken.

- De ventilatieopeningen van de behuizing van de fles niet afs-

luiten.

- De staat van de slang controleren.

5. Plaatsing van het gloeikousje (fig.15) (model met lamp, Gloeikousje: M)

- De steunarm (17) oplichten (A) en een kwartslag draaien.

- Het gloeikousje(16) op de brander laten glijden, de grootste opening naar beneden gericht ; de opening ruimschoots in de gleuf (B) van de brander steken.

- De steunarm (17) in zijn oorspronkelijke positie terugzetten en de bovenste opening van het gloeikousje in de gleuf (C) van de steunarm steken.

5-1. Verbranding van het gloeikousje (fig.16) (doe dit in

de open lucht):

- DE GASKRAAN NIET OPEN DOEN, een vlam (sigaretten- aansteker of lucifer) bij het gloeikousje houden.

- Het gloeikousje geheel laten uitbranden (verandering van zwarte kleur met rook ontwikkeling in witte kleur: de verbranding is beëindigd.

- (A) Het glas (18) plaatsen en (B) de kap (19) plaatsen op het glas.(fig. 17).

3 - Gebruik en Onderhoud

Page 16

6. Gebruik van de lamp (fig. 18) (model met lamp)

Enkele aanvullende raadgevingen:

OPLETTEN: Het gloeikousje wordt na een eerste gebruik zeer teer. Aanraken vermijden want het gloeikousje verpulvert tot stof.

- De lamp niet met een gloeikousje met scheuren laten functioneren, (risico dat het glas breekt). Het gloeikousje uitsluitend vervangen door een speciale Campingaz® gloeikousje.

- Een beschadigd gloeikousje verwijderen, daarna op de brander blazen om die van stof te ontdoen , en opnieuw plaatsen zoals aangegeven in de paragrafen "Plaatsing van het gloeikousje" en "Verbranding van de gloeikousje".

6-1. De lamp met het elektronische systeem aansteken

- Als de brander van verwarming niet in dienst is, de gaskraan openen (fleskraan of hendel van het reduceerventiel en eventueel spanning).

- Het gas openen door de draaiknop (20) in de tegengestelde richting van de klok te draaien, ongeveer een kwartslag.

- Op knop (B) van de electronische aanstekingscassette (14) drukken tot aansteking, daarna de knop los laten.

- Indien meerdere testen zonder resultaat zijn, controleren of de gasfles nog gas bevat.

6-2. Aansteking van de lamp met de hand

- Een brandende lucifer (C) bij de opening tussen het glas en de kap houden, daarna geleidelijk de gaskraan openen door de draaiknop (20) in de tegengestelde richting van de klok te draaien.

6-3. Afstelling van de lichtsterkte

- De lichtsterkte van de lamp kan afgesteld worden door de draaiknop (20) langzaam draaien.

6-4. Doven

- De kraan sluiten door de draaiknop (20) tot de aanslag met de klok mee te draaien.

7. V

ervanging van het glas (model met lamp)

Pas doen als het apparaat uitstaat!!

- De kap (19) van de top van het glas (18) verwijderen.

- Gebroken glas voorzichtig verwijderen om verwonding met scherpe glasstukken te vermijden.

- Het nieuwe glas op zijn plaats zetten en de kap er bovenop plaatsen(fig. 17).

8. Vervanging van het gloeikousje (model met lamp)

Zie paragaaf "Plaatsing van het gloeikousje".

9. Verplaatsen van het apparaat (Sun Force

Advantage Deluxe / Sun F

orce Advantage Comfort

)

Omwille van veiligheidsredenen mag u het apparaat nooit verplaatsen wanneer het in werking is.

- Stop de werking van het apparaat zoals aangegeven in paragraaf 3-2-4 en 3-6-4 (model met lamp)

- Sluit de gastoevoer af (kraan van de fles (fig. 13A) en/of de hendel van de reduceerklep (fig. 13B))

- Controleer of de veiligheidsriem de gasfles stevig in zijn behuizing blokkeert.

- Kantel het apparaat naar achter zodat het steunt op de wielen en verplaats het langzaam. (fig. 18)

10. Onderhoud

10-1. De gasslang tussen de kranen en de brander voor

verwarming

- Eenmaal per jaar de goede staat van deze slang controleren (die geen uiterste gebruiksdatum aangeeft). Hiervoor:

4Het reduceerventiel van de fles ontkoppelen, 4De wieltjes (20) en (21) demonteren, 4De parabool vertikaal oriënteren, 4De 5 schroeven (25) losschroeven - fig. 22 - en fles wegnemen, 4de gasslang wordt zichtbaar.

- Controleren dat deze gasslang geen teken van veroudering vertoont zoals scheurtjes, insnijdingen of verbranding.

- Indien de slang beschadigd is moet u het apparaat naar uw verkoper brengen.

DEZE SLANG NIET ZELF VERVANGEN

- Als niets abnormaal is, de fles op zijn plaats zetten en met behulp van de 5 schroeven (25) vast maken.

10-2. Gasslang tussen het reduceerventiel en de kop van

het apparaat

- Controleer één keer per maand de staat van de flexibele slang en vervang deze wanneer deze ouderdomsverschijnselen of haarscheurtjes vertoont.

- De buigzame slang of de flexibele slang moet worden vervangen volgens de datum, die, afhankelijk van het land, op de slang staat.

- De lekdichtheid controleren volgens paragraaf 4.

11. Opberging en afwijkingen van goede werking

Na volledige afkoeling van uw apparaat:

- Controleren dat het gas van de gasfles goed is afgesloten.(fleskraan of hendel van het reduceerventiel in gesloten positie)

- Het apparaat en zijn gasfles op een droge en geventileerde plaats opbergen, buiten bereik van kinderen, nooit in een kelderverdieping of een kelder. De propaan gasfles moet bewaard worden op een plaats buiten woningen of bijgebouwen.

- Voor langdurige bewaring van het apparaat:

4 De fles uit het apparaat halen, 4 De kap in verticale positie zetten en met een hoes bedek-

ken om te beletten dat spinnen in de binnenkant van de branders gaan huizen (spinnenwebben veroorzaken hoge vlammen uit de brander).

- In geval de sproeiers verstopt raken, (de fles bevat nog gas, maar het apparaat weigert zich aan te steken), moet u niet proberen die zelf te ontstoppen, maar het apparaat naar uw verkoper brengen.

12. GARANTIEVOORWAARDEN

Het product heeft een totale garantie van 2 jaar voor onderdelen en arbeidskosten vanaf zijn datum van aankoop, met uitsluiting van de kosten wanneer het product teruggestuurd wordt, die ten laste van de gebruiker blijven. De garantie is van toepassing wanneer het geleverde product niet in overeenstemming met de bestelling is of wanneer deze gebreken vertoont, vanaf het moment dat de klacht gepaard gaat met een bewijsstuk van de datum van aankoop (bijv.: rekening, kassabon). Het product zal franco teruggestuurd moeten worden, in een volledige staat en niet gedemonteerd, naar één van de erkende reparatiecentra, en in een klachtenbrief moet het vastgestelde probleem beschreven zijn. Het product dat het onderwerp van de klacht is, kan ofwel hersteld, vervangen of terugbetaald worden, geheel of gedeeltelijk. Er bestaat geen garantie wanneer de schade voortkomt uit het feit (i) dat het product onzorgvuldig is gebruikt of opgeslagen is,(ii) bij een gebrek aan onderhoud van het product of wanneer het productie niet-conform aan de instructies van de gebruikstoepassing is onderhouden, (iii) bij reparatie, wijziging, onderhoud van het product door niet-erkende derden, (iv) bij het gebruik van niet originele vervangingsonderdelen.

N.B. : het gebruik van dit product voor professionele doeleinden is van garantie uitgesloten.

VERBRUIKERS DIENST

COLEMAN BENELUX B.V. Minervum 7168 - 4817 ZN BREDA - NEDERLAND

Tel.: +31 76 572 85 00 Fax: + 31 76 571 10 14

Web site: www.campingaz.com

Page 17

1. P

ara a sua segurança

- Antes de montar e utilizar o aparelho, leia cuidadosamente estas instruções. Conserve-as cuidadosamente e consulteas sempre que seja necessário.

- A utilização deste aparelho em locais totalmente fechados pode ser perigosa e é PROÍBIDA.

- O aparelho deve ser instalado em conformidade com as instruções e regulamentações locais, nomeadamente no que diz respeito à instalação e utilização em estabelecimentos abertos ao público.

- Application des Gaz declina qualquer responsabilidade em caso de defeitos de instalação ou utilizações consecutivas não sendo respeitadas as regulamentações específicas nos estabelecimentos abertos ao público.

- ESTE APARELHO SÓ DEVE SER UTILIZADO AO AR LIVRE OU EM LOCAL BEM AREJADO. Um local bem arejado deve ter pelo menos 25% da superfície total aberta. A superfície total é a soma da superfície das paredes.

- Não misture e não utilize gasolina ou outros líquidos ou vapores inflamáveis perto do aparelho. Não deve haver nenhum material combustível num raio de 60 cm em redor do aparelho.

- Não deslocar o aparelho enquanto está a funcionar e utilizá-lo numa superfície horizontal (inclinação inferior a 10° - fig. 24).

- Aconselhamos a utilização de gás propano.

- Não utilizar gás butano quando a temperatura for inferior a 5°C. ATENÇÃO: Partes acessíveis (reflector) podem ficar muito quentes. Afaste as crianças mais pequenas.

- Fortes rajadas de vento podem derrubar o aparelho. Em situações de vento forte, deverá prestar especial atenção para que este não abane.

- Caso cheire a gás :

4Feche a admissão de gás (torneira da garrafa ou manete

do regulador de pressão)

4Apague todas as chamas 4Caso o cheiro persista, desligue o regulador de pressão da

garrafa, coloque-a ao ar livre e informe o seu revendedor da garrafa. O aparelho deve ser verificado e reparado antes de ser novamente utilizado.

- Após utilização, feche sempre o gás na torneira da garrafa e/ou a manete do regulador de pressão.

2. Garrafa de gás

Este aparelho está concebido para funcionar com garrafas de gás butano ou propano de 6 Kg a 15 Kg, munidas de um regulador de pressão apropriado (consultar: gás e pressão de utilização página 2,3 e 4). Utilizar apenas o tipo de gás e de garrafa indicados pelo fabricante. Para um rendimento óptimo em todas as situações climatéricas, aconselhamos que utilize preferencialmente gás propano.

3. T

ubo flexível de gás

Este aparelho de aquecimento para varandas deve ser utilizado com um tubo flexível de 1,25m, próprio para utilização com gás butano e ou propano, em conformidade com as regulamentações nacionais em vigor (NF, BS, UNE, UNI,

etc.....)

Se se encontrar danificado, se apresentar sinais de envelh cimento ou estiver gretado, deve ser substituido. Não puxar ou torcer o tubo. Mantenha-o afastado de todas as peças que possam aquecer.

1 - Montagem

Respeitar a ordem de montagem utilizando conjuntamente os folhetos com os textos e desenhos.

1) Retirar todas as peças da embalagem e marcá-las com os esquemas de montagem anexos.

2) Proceder à montagem de acordo com a ordem indicada pelas ilustrações.

2 - Segurança

4. Ensaios de estanqueidade

Opere no exterior dos locais, longe de qualquer material inflamável e com chama viva. Não fumar. Não utilizar chama para detectar vazamento de gás.

4-1. Antes de montar a cabeça do aparelho no tubo (12)

- Verificar se as abas de regulagem estão em posição fechada

(l).

- Aparafusar a boca (com a sua anilha) contida juntamente com os parafusos num saco fixo ao raccord de entrada de gás do aparelho.

- Utilizar uma chave para imobilizar a ligação de entrada do aparelho e apertar ou desapertar a união com outra chave.

- Empurrar os tubos flexíveis à volta da boca sobre o radiador de varanda e o regulador sem introduzir no tubo (fig. 10)

- Fixar o suporte dos tubos flexíveis à extremidade do lado do radiador.

- Não fixar o suporte dos tubos flexíveis à extremidade do lado do regulador.

- Verificar a presença e o bom estado da junta do regulador, em seguida fixar o regulador à garrafa de gás.

- Abrir a entrada de gás (torneira na garrafa (fig. 13A) ou alavanca no regulador (fig. 13B)) e carregar no botão de reinicialização do regulador caso necessário (conforme as instruções de utilização do regulador).

- Aplicar a solução de detecção de fugas de gás nos raccords da garrafa, do regulador, dos tubos flexíveis e do radiador mantendo o botão de comando na posição DESLIGADA

(l).

- O aparecimento de bolhas no ponto de aplicação da solução indica a presença de uma fuga de gás. Para parar a fuga, apertar a porca ao nível do regulador ou da boca. PERIGO: NUNCA UTILIZAR O RADIADOR DE VARANDA DEPOIS DA DETECÇÃO DE UMA FUGA.

- Cortar a alimentação de gás (torneira da garrafa ou punho da válvula).

- Se não houver qualquer fuga, desconectar a mangueira da válvula.

- Colocar o aparelho sobre uma mesa, com a ligação da entrada de gás ao alto.

- Passar o tubo flexível pelo tubo e fixar a cabeça do aparelho sobre o tubo (Fig.11).

4-2. Depois da fixação da cabeça do aparelho no tubo

- Enfiar a mangueira na ponteira da válvula e fixar a braçadeira.

- Abrir a entrada do gás (torneira do garrafa (fig. 13A) ou punho da válvula (fig. 13B)) e premir o botão eventual de armamento da válvula (segundo o manual da válvula).

- Colocar o líquido espumante nas juntas garrafa/válvula /mangueira deixando as abas de regulagem em posição fechada.

- Suprimir as eventuais fugas como está indicado no parágrafo 4-1. Não colocar em serviço um aparelho em que haja fuga.

- Fechar a entrada do gás (torneira da garrafa ou punho da válvula).

Page 18

1. Colocação ou troca da pilha de alimentação na cassete de ignição (fig. 14)

- Premir a lingueta (A) e retirar inteiramente a cassete de ignição (14) do seu habitáculo mantendo-a ao mesmo tempo, para não arrancar o fio de conexão.

- Pôr de cabeça para baixo a cassete, retirar a pilha usada (se for o caso).

- Inserir a pilha (tipo LR 03 / AAA) no habitáculo respeitando a posição indicada na caixa (" + " com " + " e " - " com " - " ).

- Colocar a cassete de ignição (14) no lugar para que seja enfiada a fundo no seu habitátculo.

Residuos el

éctricos e electrónicos:

Não pôr no lixo as pilhas velhas. Deposite-as num contentor previsto para este efeito para a reciclagem.

Retire as pilhas antes de pôr o aparelho no lixo.

Este símbolo de reciclagem significa que este aparelho pode ser posto numa colecta selectiva. No fim de vida, o aparelho deve ser posto correctamente no lixo. O aparelho não deve ser posto no lixo doméstico não seleccionado. Não deve deitá-lo fora em qualquer lugar nem incinerá-lo porque a presença de certas substâncias perigosas nos equipamentos eléctricos e electrónicos pode ser prejudicável para o ambiente e ter consequências potenciais sobre a saúde humana. Se quiser deitar for o seu aparelho, ponha-o num centro de valorização dos detritos especialmente previsto para este efeito (centro de reciclagem de recuperação do lixo). Informe-se junto das entidades locais. A colecta selectiva destes resíduos favorecerá a reutilização, a reciclagem ou outras formas de valorização dos materiais recicláveis nestes detritos.

2. Utilização do aquecimento

2-1. Acendimento do queimador com o sistema electróni-

co (fig.19)

- Se a lâmpada (Sun Force Advantage Deluxe) não estiver em serviço, abrir a entrada do gás (torneira da garrafa (fig. 13-A) ou o punho da válvula (fig. 13-B) e o armamento eventual).

- Abrir o gás girando o volante (21) no sentido de rotação antihorário até ao encosto.

- Premir o botão (B) da cassete de ignição e simultaneamente enfiar o volante (21).

- Logo que houver ignição : largar o botão da cassete de ignição mas continuar de manter o volante (21) pressionado durante 15 segundos.

- Diminuir a pressão no volante : o aquecimento funciona ao máximo.

- Se o queimador apagar : repetir a operação de ignição.

OBSERVAÇÃO:

- Após a primeira utilização, a grelha do queimador apresenta um aspecto negro, o que é totalmente normal e não diminui o seu desempenho.

2-2. Ignição manual do queimador (fig.19)

- Operar como está indicado no parágrafo acima, mas em vez de premir o botão da cassete de ignição, colocar um fósforo aceso (C) no nível superior da grade radiante.

- Logo que houver ignição retirar o fósforo.

2-3. Regulagem do aquecimento

- Para obter o funcionamento mínimo : girar o volante (21) no sentido anti-horário até à posição capacidade reduzida.

2-4. Extinção

- Girar o volante (21) no sentido de rotação horário até o encosto da posição

(l).

NOTA : O aparelho está equipado com duas seguranças

1)A " segurança de extinção " fecha automaticamente o fluxo

de gás ao queimador de aquecimento se este último apagar-se acidentalmente.

2)A " segurança de oscilação " fecha automaticamente o fluxo de gás de todo o aparelho se este estiver posicionado num ângulo superior a 45° em relação à vertical ou se oscilar e cair no chão.

3. Orientação da parábola (fig.20 - 21)

Para um maior conforto, a parábola (22) do aparelho pode ser orientada de forma a enviar a radiação para a zona a aquecer. Proteger o queimador da influência do vento virando o aparelho para que a parábola sirva de écran, principalmente aquando da ignição.

3-1. Orientação da parábola (fig. 20 - 21)

- Não tocar na parábola (22) com as mãos nuas, porque pode

estar muito quente. Utilizar a pega (23) prevista para isso puxando acima verticalmente de cima para baixo : parar na posição desejada.

- Sempre utilizar a pega para mudar a orientação ou levar a

parábola em posição horizontal.

Nota : Não ultrapassar a posição horizontal levantando a pega.

4. Desmontagem e troca da garrafa de gás

- Para a instalação ou a troca duma garrafa de gás, ope-

rar sempre no exterior, nunca perto de uma chama, fonte de calor ou faísca (cigarro, aparelho eléctrico, etc.) e longe de outras pessoas e de materiais inflamáveis.

- Verificar se a torneira ou o punho da válvula está em posição

fechada.

- Levantar a cobertura da garrafa de modo a soltá-la total-

mente e desengatar do grampo a cinta de segurança (M). (fig.12)

- Desacoplar a válvula da garrafa de gás.

- Retirar a garrafa de gás da base do aparelho.

- Colocar no lugar a nova garrafa de gás.

- Acoplar a válvula com a garrafa de gás (verificar a junta da

válvula).

- Colocar novamente a cinta de segurança e recolocar a

cobertura até baixo.

- Não obstruir os orifícios de ventilação do compartimento da garrafa.

- Verificar o estado do tubo de flexível.

5. Colocação da camisa. (fig. 15) (modelo com lâmpada, Camisa : M)

- Levantar (A) o cavalete (17) e fazê-lo girar sobre ele mesmo com um quarto de volta.

- Fazer deslisar a camisa (16) no queimador, o furo de maior diâmetro para baixo ; introduzir bem o orifício da Camisa na garganta (B) do queimador.

- Trazer o cavalete (17) na sua posição inicial e introduzir o orifício superior da camisa na garganta (C) do cavalete.

5-1. Queima da camisa (fig.16) (operar no exterior):

- NÃO ABRIR O GÁS, acender uma chama (isqueiro ou fós- foro) perto da camisa.

- Deixá-la se consumir inteiramente (passagem duma cor preta com formação de fumo com cor branca : combustão terminada).

- (A) Colocar o vidro (18) no lugar e (B) bloquear o chapéu (19) no vidro.(fig. 17).

6. Utilização da lâmpada (fig. 18) (modelo com lâmpada)

Alguns conselhos suplementares :

ATENÇÃO : depois da primeira utilização a camisa tornase muito frágil. Evitar de tocá-la, pode quebrar-se.

- Não fazer funcionar a lâmpada com uma camisa que seja rachada (risco de quebra do vidro). Trocá-la exclusivamente por uma camisa especial Campingaz®.

- Retirar a camisa com defeito e soprar no queimador para retirar as poeiras, depois operar como está indicado nos parágrafos " Colocação no lugar da camisa" e " Queima da camisa ".

3 - Utilização e Manutenção

Page 19

6-1. Ignição da lâmpada com o sistema electrónico

- Se o queimador de aquecimento não estiver em serviço, abrir a entrada do gás (torneira da garrafa ou punho da válvula e armamento eventual).

- Abrir o gás girando o volante (20) no sentido de rotação antihorário, cerca de 1/4 de volta.

- Premir o botão (B) da cassete de ignição (14) até obter a ignição depois soltar o botão.

- Se vários ensaios não derem resultado, verificar se o reservatório contém gás.

6-2. Ignição manual da lâmpada

- Acender um fósforo (C) no nível da abertura entre o vidro e o chapéu, depois abrir progressivamente o gás girando o volante (20) no sentido de rotação anti-horário.

6-3. Regulagem da intensidade luminosa

- Pode regular a luminosidade da lâmpada girando lentamente o volante (20).

6-4. Extinção

- Fechar a torneira girando o volante (20) a fundo no sentido de rotação horário.

7. T

roca do vidro (modelo com lâmpada)

Sempre operar quando o aparelho não estiver em funcionamento.

- Retirar o chapéu (19) de cima do vidro (18).

- Eliminar o vidro quebrado tomando as precauções para não se ferir com os cacos cortantes

- Colocar no lugar o novo vidro e engatar o chapéu por cima.(fig. 17).

8. T

roca da camisa (modelo com lâmpada)

Ver o parágrafo " Colocação no lugar da camisa ".

9. Deslocação do aparelho (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Por razões de segurança, nunca deslocar o aparelho em funcionamento.

- Desligar o aparelho conforme indicado no parágrafo 3-2-4 e 3-6-4 (modelo com lâmpada).

- Fechar a admissão de gás (torneira da garrafa (fig. 13A) e/ou manete do regulador (fig. 13B))

- Verificar que a cinta de segurança está a bloquear totalmente a garrafa de gás no respectivo encaixe.

- Inclinar o aparelho para trás para que este fique apoiado nas rodas e deslocá-lo devagar. (fig. 25)

10. Manutenção

10-1. Mangueira entre as torneiras e o queimador de aque-

cimento

- Verificar uma vez por ano o bom estado desta mangueira (que não tem data de validade). Para isso:

4desconectar a válvula da garrafa, 4retirar os volantes (20) e (21), 4orientar a parábola verticalmente, 4desaparafusar os 5 parafusos (25) - fig. 22 - e retirar a flange, 4a mangueira aparece (26) - fig. 23.

- Verificar se essa mangueira não apresenta qualquer defeito de envelhecimento como fissuras, cortes ou queimaduras.

- Se a mangueira apresentar defeitos, entregar o aparelho ao seu revendedor.

NÃO TROCAR A MANGUEIRA VOCÊ MESMO

- Se não houver anomalia, colocar a flange e fixá-la por meio dos 5 parafusos (25).

10-2. Tubo flexível entre a válvula e a cabeça do aparelho

- Verificar mensalmente o estado do tubo flexível e substitui-lo caso apresente sinais de envelhecimento ou se estiver gretado

- O tubo flexível deve ser substituído por um tubo novo com o mesmo comprimento e de qualidade equivalente.

- O tubo flexível ou o tubo rígido flexível devem ser substituídos segundo a periodicidade acima indicada e conforme o país.

- Efectuar os controlos de estanquecidade de acordo com § 4.

11. Armazenagem e anomalias de funcionamento

Depois de resfriamento completo do seu aparelho :

- Verificar se o gás está bem fechado a nível da garrafa de gás (torneira da garrafa ou punho da válvula em posição fechada).

- Armazenar o aparelho e a garrafa de gás num local fresco, seco e arejado, fora do alcance das crianças. Não armazenar nunca num subsolo ou numa cave. A garrafa de gás propano deve ser armazenada fora dos locais de habitação ou das suas dependências.

- Para uma armazenagem prolongada do aparelho :

4retirar a garrafa do aparelho 4colocar a parábola em posição vertical e cobri-la com uma

capa, evitando a entrada de aranhas nos medidores de fluxo (venturis) dos queimadores (as teias de aranhas provocam longas chamas no queimador).

- Em caso de entupimento dos injectores, (a garrafa contém ainda gás mas o aparelho não acende), não procure desintupilos, entregue o aparelho ao seu revendedor.

12. Condições de aplicação da garantia

O produto tem uma garantia total das peças e mão-de-obra de 2 anos a partir da data de aquisição, com excepção das despesas de envio do produto que serão da responsabilidade do consumidor. A garantia aplica-se aos produtos que não são entregues segundo a encomenda ou quando apresentam defeitos, desde que sejam acompanhados de um documento comprovativo da data de aquisição (ex: factura, talão de caixa). O produto deve ser devolvido sem qualquer encargo, completo e sem ter sido desmontado, num dos centros de assistência após-venda autorizado, e a reclamação deve descrever o tipo do problema encontrado. O produto objecto da reclamação poderá ser reparado, substituído ou reembolsado, em todo ou em parte. A garantia é nula ou não se aplica quando o dano tenha tido a sua origem na (i) utilização ou armazenagem incorrecta do produto, (ii) manutenção incorrecta do produto ou manutenção diferente da indicada no manual do utilizador, (iii) reparação, modificação, manutenção do produto efectuada por terceiros não autorizados, (iv) utilização de peças de substituição que não sejam de origem.

NOTA : a utilização profissional deste produto está excluído da garantia.

Se não conseguir resolver o problema, contacte o seu vendedor que lhe indicará o Serviço Após Venda mais próximo do seu domicílio, ou se necessário ligue para o Serviço Após Venda CAMPINGAZ.

SERVIÇO CONSUMIDORES

PRODUCTOS COLEMAN SA - Cañada Real de las Merinas Nº 13, planta 5ª

Centro de Negocios Eisenhower - 28042 MADRID - Espanha

Tel: 351-214-154-066 Fax: 351-214-154-067

Web site: www.campingaz.com

Page 20

Bei der Montage die vorgegebene Reihenfolge beachten und dabei auf Texthefte und Zeichnungen Bezug nehmen.

1) Alle Bauteile aus der Verpackung nehmen und anhand der beigefügten Bauzeichnungen kennzeichnen.

2) Gerät in der auf den Zeichnungen angegebenen Reihenfolge.

2 - Sicherheit

4 einem 15er Schlüssel zum Festhalten des

Schlauchanschlusses,

4 einem 17er Schlüssel zum Anziehen oder Losschrauben

der Schlauchmutter kräftig, jedoch nicht zu stark anziehen.

4. Dichtheitsprüfung

Gerät im Freien und in ausreichendem Abstand von brennbarem Material bzw. offenen Flammen aufstellen. Nicht rauchen. Zur Suche nach undichten Stellen keine offene Flamme verwenden.

4-1. Vor der Montage des Oberteils auf das Rohr (12).

- Sicherstellen, dass sich die Einstelldrehknöpfe in Schließstellung befinden (auf (

) für die Heizung und die

Lampe).

- Den Schlauch am Gerät und am Druckminderer anschrauben - jedoch ohne ihn dabei in das Röhre einzuführen.

- Den Druckminderer am Ventil der Gasflasche anschrauben, das Ventil öffnen.

- Mit einem schäumenden Produkt (z. B. Seifenlauge) die Dichtheit an den Anschlüssen Gasflasche/Druckminderer/Schlauch/Gerät prüfen. Dabei die Gasreglerknöpfe des Geräts geschlossen lassen.

- Wenn sich Luftblasen bilden, liegt eine Undichtigkeit vor.

- Zu deren Beseitigung die Verschraubung stärker anziehen. KEIN GERÄT BENUTZEN, WENN ES NICHT EINWANDFREI DICHT IST!

- Gaszufuhr schließen (Gashahn an der Flasche oder Hebel am Druckminderer).

- Ist die Dichtheitsprüfung beendet, den Schlauch vom Druckminderer abbauen.

- Den Schlauch in das Rohr einführen und den Kopf des Gerätes am Rohr befestigen.

4-2. Nach der Montage des Oberteil auf das Rohr

Teleskoprohr

- Den Gasschlauch wieder am Druckminderer anschließen und festschrauben.

- Gaszufuhr öffnen (Gashahn an der Flasche - Fig. 13A - oder Hebel am Druckminderer - Fig. 13B und ggf. den Auslöseknopf auf dem Druckminderer drücken (sofern vorhanden - siehe Anleitung zum Druckminderer).

- Anschlüsse Flasche/Druckminderer/Schlauch mit einem schaumbildenden (z. B. Seifenlauge) auf Dichtheit prüfen, wobei sich die Gasreglerknöpfe in Schließstellung befinden müssen.

- Eventuelle undichte Stellen, wie in 4.1 angegeben, beseitigen. Das Gerät auf keinen Fall in Betrieb nehmen, solange nicht alle Anschlüsse einwandfrei dicht sind.

- Gaszufuhr schließen (Gashahn an der Flasche oder Hebel am Druckminderer).

1. Für Ihre eigene Sicherheit

- Vor Montage und Gebrauch des Gerätes die vorliegende Anleitung aufmerksam durchlesen. Diese sorgsam aufbewahren und bei Bedarf konsultieren.

- Der Gebrauch des Gerätes in geschlossenen Räumen kann gefährlich sein und ist UNTERSAGT.

- Das Gerät muss nach den am Ort geltenden Gesetzen und Vorschriften installiert werden, vor allem im Hinblick auf den Einbau und Gebrauch in Einrichtungen mit Publikumsverkehr.

- Application des Gaz lehnt bei fehlerhafter Installation oder unsachgemäßem Gebrauch in Folge einer Nichtbeachtung der speziellen Vorschriften für Einrichtungen/Betriebe mit Publikumsverkehr jede Haftung ab.

- DAS GERÄT DARF NUR AN IM FREIEN ODER IN EINEM GUT BELÜFTETEN RAUM VERWENDET WERDEN. Ein Raum ist ausreichend belüftet, wenn mindestens 25 % der Gesamtfläche offen stehen. Unter der Gesamtfläche ist die Summe der Wandflächen zu verstehen.

- In der Nähe des Gerätes kein Benzin oder sonstige brennbaren Flüssigkeiten oder Dämpfe lagern bzw. benutzen. In einem Umkreis von 60 cm um das Gerät herum darf sich kein brennbares Material befinden.

- Das Gerät auf einem waagrechten Untergrund verwenden und während des Betriebs nicht verlagern (der Neigungswinkel beträgt weniger als 10° - Abb. 24).

- Wir empfehlen den Einsatz von Propangas.

- Bei einer Temperatur unter 5 °C kein Butangas verwenden. ACHTUNG: Bestimmte zugängliche Teile (HeizschirmReflektor) können sehr heiß werden. Kleine Kinder fernhalten.

- Starke Windstöße können das Gerät umwerfen. Daher bei heftigem Wind besonders aufmerksam agieren.

- Bei Gasgeruch:

4 Die Gaszuleitung schließen (Gashahn der Flasche oder

Regler, falls absperrbar)

4 Etwaige Flammen löschen 4 Wenn der Geruch fortbesteht, den Regler von der Flasche

lösen, die Flasche ins Freie bringen und den Händler informieren, bei dem Sie die Flasche gekauft haben.

- Das Gerät muss vor dem erneuten Gebrauch untersucht und ggf. repariert werden.

- Nach jedem Gebrauch die Gaszufuhr an der Flasche und/oder am Regler, falls absperrbar, schließen.

2. Gasflasche

Das Gerät ist für den Betrieb mit 6 bis 15 kg Butan- oder Propangasflaschen mit einem entsprechenden Regler konzipiert (Siehe S. 2,3 und 4 Gas und Betriebsdrücke). Nur die vom Hersteller empfohlene Gas- und Flaschenart verwenden. Für einen optimalen Wirkungsgrad unter allen Wetterbedingungen empfehlen wir vorzugsweise den Einsatz von Propangas.

3. Gasschlauch

Schweiz, Deutschland, Österreich:

- Das Gerät besitzt einen Schlauchanschluss in Form einer Normtülle, auf die ein entsprechender 1,25 m langer Gasschlauch angeschraubt werden muss.

- Schlauchanschluss: Zum Anschließen des Schlauchs am Gerät die Schlauchmutter mit 2 geeigneten Schlüsseln:

1 - Zusammenbau

Page 21

1. Einsetzen bzw. Auswechseln der Batterie in der Anzündeinrichtung (Fig. 14)

- Auf die Lasche (A) drücken und die ganze Anzündeinrichtung (14) herausnehmen. Dabei das Anschlusskabel festhalten, um es nicht abzureißen.

- Anzündeinrichtung umdrehen und ggf. darin befindliche verbrauchte Batterie herausnehmen.

- Neue Batterie (Typ LR 03/AAA) in das Batteriefach einsetzen. Dabei auf richtige Lage der Batterie achten ("+" auf "+" und "" auf "-").

- Anzündeinrichtung (14) wieder einsetzen. Dabei darauf achten, dass sie ganz eingeschoben ist.

Anleitungen für die Elektro-und Elektronikabfälle:

Leere Batterien nicht in den Hausmüll werfen, sondern getrennt in einem Batteriesammelbehälter zum Recycling entsorgen.

Entfernen Sie die Batterien, bevor Sie das Gerät wegwerfen.

Dieses Recyclingsymbol bedeutet, dass dieses Gerät selektiv eingesammelt wird. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bittte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.Nicht in der freien Natur wegwerfen, nicht verbrennen: die Anwesenheit von einige Gefahrstoffe in elektrischen und elektronischen Geräten kann für die Umwelt schädlich sein und eventuelle Auswirkungen auf die Gesundheit haben. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

2. Heizbetrieb

2-1. Anzünden des Brenners mit dem elektronischen

Anzünder (Fig. 19)

- Bei ausgeschalteter Lampe (Sun Force Advantage Deluxe) Gaszufuhr öffnen (Gashahn an der Flasche (Fig. 13-A) oder Hebel am Druckminderer (Fig. 13-B).

- Gasversorgung am Gerät durch Drehen des Einstelldrehknopfs (21) im Gegenuhrzeigersinn bis zum Anschlag öffnen.

- Zündknopf (B) auf der Anzündeinrichtung betätigen und dabei gleichzeitig den Einstelldrehknopf (21) gedrückt halten.

- Sobald das Gas brennt, den Zündknopf nicht mehr betätigen, jedoch den Einstelldrehknopf (21) ca. 15 Sekunden lang weiter gedrückt halten.

- Den Einstelldrehknopf (21) loslassen. Die Heizung brennt auf max. Heizleistung.

- Wenn die Heizung wieder ausgeht, die o. a. Arbeitsschritte wiederholen.

Hinweis:

- Nach dem erstmaligen Gebrauch wird der Brenner schwarz; dies ist vollkommen normal und hat keinen Einfluss auf seine Leistung.

2-2. Anzünden des Brenners von Hand (Fig. 19)

- Wie oben angegeben vorgehen, jedoch anstatt auf den Zündknopf zu drücken, ein brennendes Streichholz (C) auf die Oberseite des Heizstrahlers halten.

- Sobald sich das Gas entzündet, die Hand mit dem Streichholz zurückziehen.

2-3. Heizung einstellen

- Zum Einstellen des Geräts auf min. Heizleistung den Einstelldrehknopf (21) im Gegenuhrzeigersinn bis zur Position für min. Heizleistung drehen.

2-4 Heizung abschalten

- Den Einstelldrehknopf (21) im Uhrzeigersinn bis zum Anschlag drehen (Position (l)).

Hinweis: Das Gerät ist mit zwei Sicherheitsvorrichtungen versehen:

1) Abschaltsicherung: Sobald die Heizflamme erlischt, wird die

Gasversorgung des Geräts automatisch unterbrochen.

2) Kippsicherung: Sobald das Gerät einen Neigungswinkel von 45° erreicht (z. B. beim Umkippen), wird die Gasversorgung des Geräts automatisch unterbrochen.

3. Ausrichten des Reflektors (Fig. 20 - 21)

Zur optimalen Nutzung der Wärme kann der Reflektor (22) des Geräts seitlich ausgerichtet werden, so dass die Wärme optimal zu der gewünschten Stelle gelangt. Bei Wind das Gerät - insbesondere beim Anzünden - so drehen, dass der Reflektor einen Windschutz bietet.

3-1. Ausrichten des Reflektors (Fig. 20 - 21)

- Den Reflektor (22) nicht mit bloßen Händen berühren -

Verbrennungsgefahr! - sondern den dazu vorgesehenen Griff (23) benutzen. Diesen zum Ausrichten von oben nach unten ziehen und in der gewünschten Stellung loslassen.

- Diesen Griff immer benutzen, um die Ausrichtung zu ändern

bzw. den Reflektor wieder in die waagrechte Stellung zu bringen.

Hinweis: Die waagrechte Stellung nicht durch Hochdrücken des Griffs überschreiten.

4. Ausbauen bzw. Auswechseln der Gasflasche

- Das Einsetzen bzw. Auswechseln der Gasflasche stets

im Freien und auf keinen Fall in der Nähe von offenen Flammen, Hitze- und Funkenquellen (Zigarette, elektrische Geräte usw.) vornehmen und auf ausreichend Abstand von anderen Personen und brennbarem Material achten.

- Sicherstellen, dass der Gashahn der Flasche bzw. Abgang

des Druckminderers geschlossen ist.

- Heben Sie die Abdeckung der Flasche an, um die

Gasflasche vollständig frei zu bekommen, und entfernen Sie den Sicherheitsriemen mit Hilfe des Clips (M). (Abb.12)

- Den Druckminderer von der Gasflasche abschrauben.

- Gasflasche vom Sockel des Geräts entfernen.

- Neue Gasflasche einsetzen.

- Den Druckminderer an der Gasflasche anschrauben.

- Bringen Sie den Sicherheitsriemen wieder an und drücken

Sie die Abdeckung ganz nach unten.

- Die Lüftungsöffnungen an der Flaschenhalterung nicht ver-

stopfen.

- Überprüfen Sie die Geschmeidigkeit des Schlauchs.

5. Anbringen des Lampen-Glühstrumpfs (Fig.

15) (Modell mit Lampe, Glühstrumpf: M)

- Den Schwenkarm (17) anheben (A) und ihn um 90° schwen-

ken.

- Den Glühstrumpf (16) auf den Brenner ziehen, indem sich die

größere Öffnung unten befinden muss. Dabei darauf achten, dass die Öffnung des Glühstrumpfs einwandfrei in der Rille (B) des Brenners zu liegen kommt.

- Den Schwenkarm (17) wieder in die Ausgangsstellung zurük-

kschwenken und die obere Öffnung des Glühstrumpfs in die Rille (C) des Schwenkarms einsetzen.

5-1. Anbrennen des Glühstrumpfs (Fig. 16) (nur im Freien):

- GASZUFUHR GESCHLOSSEN LASSEN! Eine Flamme

(Feuerzeug, Streichholz usw.) in die Nähe des Glühstrumpfs bringen.

- Den Glühstrumpf brennen lassen, bis er sich schwarz färbt

und danach wieder vollständig weiß wird (Ende des Anbrennens).

- (A) Das Lampenglas (18) anbringen und (B) die Abdeckung

(19) durch Einrasten auf das Lampenglas aufsetzen (Fig.

17).

6. Verwendung der Lampe (Fig. 18) (Modell mit Lampe)

Einige Ratschläge zur Verwendung der Lampe:

ACHTUNG: Nach der ersten Benutzung der Lampe wird

der Glühstrumpf sehr leicht zerbrechlich. Daher jede ungewollte Berührung, Schläge gegen die Lampe usw. vermeiden.

3 - Betrieb und Wartung

Page 22

- Die Lampe nicht benutzen, wenn der Glühstrumpf beschädigt ist (eingerissene Stellen), da dies einen Bruch des Lampenglases verursachen kann. Nur durch einen Original Campingaz

-Glühstrumpf ersetzen.

- Nach dem Entfernen des verbrauchten Glühstrumpfs auf den Brenner blasen, um Glühstrumpfreste zu entfernen und den neuen Glühstrumpf wie in Abschnitt 5 beschrieben einsetzen und anbrennen.

6-1. Lampe mit dem elektronischen Anzünder anzünden

- Wenn der Brenner der Heizung nicht in Betrieb ist, Gaszufuhr öffnen (Gashahn an der Flasche bzw. Hebel am Druckminderer und ggf. Auslöseknopf).

- Gaszufuhr durch Drehen des Einstelldrehknopfs (20) um eine Vierteldrehung im Gegenuhrzeigersinn öffnen.

- Zündknopf (B) auf der Anzünd-Kassette (14) betätigen, bis die Lampe brennt und danach den Knopf loslassen.

- Bei mehreren erfolglosen Anzündversuchen prüfen, ob die Gasflasche leer ist.

6-2. Lampe von Hand anzünden

- Eine Streichholzflamme (C) an die Öffnung zwischen dem Lampenglas und der Abdeckung halten, die Gaszufuhr durch langsames Drehen des Einstelldrehknopfs (20) im Gegenuhrzeigersinn öffnen.

6-3. Leuchtstärke der Lampe einstellen

- Zum Verstellen der Leuchtstärke wird der Einstelldrehknopf (20) verstellt.

6-4. Lampe abschalten

- Den Einstelldrehknopf (20) mit dem Uhrzeigersinn bis zum Anschlag drehen, um die Gaszufuhr zu unterbinden.

7. Lampenglas auswechseln (Modell mit Lampe)

Dazu sicherstellen, dass das Gerät außer Betrieb ist.

- Abdeckung (19) über dem Lampenglas (18) abnehmen.

- Bei zerbrochenem Glas alle Glasreste entfernen, ohne sich mit den Splittern zu verletzen.

- Neues Lampenglas einsetzen und die Abdeckung durch Einrasten darauf anbringen (Fig. 17).

8. Glühstrumpf auswechseln (Modell mit Lampe)

Siehe Abschnitt 5 " Anbringen des Lampen-Glühstrumpfs".

9. Bewegen des Gerätes (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Aus Sicherheitsgründen dürfen Sie das Gerät nicht bewegen, wenn es eingeschaltet ist.

- Stellen Sie das Gerät gemäß den Anweisungen in Paragraph 3-2-4 und 3-6-4 aus.

- Stellen Sie die Gaszufuhr ab (am Flaschenhahn (Abb. 13A) und/oder am Druckminderungsventilhebel (Abb. 13B))

- Versichern Sie sich, dass der Sicherheitsriemen die Gasflasche fest an ihrem Platz hält.

- Neigen Sie das Gerät schräg nach hinten, bis es auf den Rollen steht, und bewegen Sie es langsam vorwärts. (Abb. 25)

10. W

artung

10-1. Gasschlauch zwischen den Gasanschlüssen und

dem Brenner des Heizgeräts

- Den Schlauch (der keinem Verfalldatum unterliegt) einmal pro Jahr auf Zustand prüfen. Dazu:

4 den Druckminderer von der Gasflasche abnehmen, 4die Einstelldrehknöpfe (20) und (21) abziehen, 4den Reflektor senkrecht stellen, 4die 5 Schrauben (25) - Fig. 22 - abschrauben und den

Flansch abnehmen,

4 den dahinter zugänglichen Schlauch inspizieren (26) Fig. 23).

- den Schlauch auf Alterung (Risse) bzw. Beschädigung (Einschnitte, Verbrennungen) prüfen.

- bei Feststellung von Beschädigungen das Gerät beim Händler reparieren lassen.

DAS AUSWECHSELN DIESES SCHLAUCHS NICHT SELBST VORNEHMEN!

- Ist der Schlauch in einwandfreiem Zustand, den Flansch wieder mit den 5 Schrauben (25) anbringen.

10-2. Schlauch zwischen Druckminderer und

Geräteaufsatz

- Einmal pro Monat den Zustand des Schlauchs überprüfen und ihn auswechseln, wenn er Verschleißerscheinungen oder Risse erkennen lässt.

- Der Schlauch muss durch einen neuen Schlauch gleicher Länge und gleicher Qualität ersetzt werden.

- Der Austausch des Schlauchs muss je nach Land in den vorstehend angegebenen Zeitabständen erfolgen.

- Dichtheitsprüfung nach Abschnitt 4 durchführen.

11. Lagerung und Betriebsstörungen

Nach dem vollständigen Abkühlen des Geräts

- Sicherstellen, dass die Gaszufuhr fest unterbunden ist (Gashahn an der Flasche bzw. Hebel am Druckminderer in Schließstellung).

- Das Gerät mit der Gasflasche an einem kühlen, trockenen, belüfteten und vor Kindern gesicherten Ort aufbewahren, jedoch in keinem Fall in einem Keller oder Untergeschoss. Propangasflaschen dürfen nicht in Wohngebäuden und deren Nebenräumen gelagert werden.

- Zur längeren Lagerung des Geräts:

4 die Gasflasche aus dem Gerät nehmen 4 den Reflektor senkrecht stellen und mit einer Hülle vor Staub

schützen und die Gasdüsen des Brenners vor Spinnen schützen (Spinnweben verursachen lange Flammen am Brenner).

- Bei Verstopfung der Düsen (Gasflasche noch nicht leer, aber der Brenner funktioniert nicht) nicht versuchen, die Düsen selbst zu reinigen, sondern das Gerät zum Händler bringen.

12. Garantiebedingungen

Auf das Produkt leisten wir eine umfassende Garantie von 2 Jahren für Arbeits- und Materialkosten ab dem Kaufdatum unter Ausschluss der Kosten für die Rücksendung des Produkts, die der Verbraucher zu tragen hat. Die Garantie wird wirksam, wenn das gelieferte Produkt nicht der Bestellung entspricht oder wenn es defekt ist, sofern der Reklamation ein Beleg für das Kaufdatum (z. B. Rechnung, Kassenbon) beigefügt ist. Das Produkt muss portofrei, vollständig und undemontiert an eines der zugelassenen Kundendienstzentren zurückgeschickt werden, wobei in der Reklamation das festgestellte Problem zu beschreiben ist. Das von der Reklamation betroffene Produkt kann repariert, ersetzt bzw. ganz oder teilweise erstattet werden. Die Garantie ist nichtig und wird nicht wirksam, wenn der Schaden zurückzuführen ist auf: (i) eine unsachgemäße Anwendung oder Lagerung des Produkts, (ii) eine falsche oder nicht mit der Gebrauchsanweisung übereinstimmende Wartung des Produkts, (iii) eine Reparatur, Änderung oder Wartung des Produkts durch nicht zugelassene Dritte, (iv) den Rückgriff auf Ersatzteile, bei denen es sich nicht um Originalteile handelt.

HINWEIS: der gewerbliche Gebrauch des Produktes wird nicht von der Garantie abgedeckt.

Wenn Sie ein Problem nicht beheben können, wenden Sie sich bitte an Ihren Händler. Oder wenden Sie sich

direkt an de Kundendienst von Campingaz

VERBRAUCHERSERVICE DEUTSCHLAND/ÖSTERREICH

CAMPING GAZ (DEUTSCHLAND) GmbH: EZetilstraße 5 - D-35410 Hungen-Inheiden

Tel. DE: 06402 89-0 - Fax DE: 06402 89-246

Tel. AT: 01 6165118 - Fax AT: 01 6165119

E-Mail: [email protected]

VERBRAUCHERSERVICE SCHWEIZCAMPINGAZ SUISSE SA - Service clientèle - Route du Bleuet 7

1762 Givisiez - Schweiz

Tel: 41 26 460 40 40 Fax: 41 26 460 40 50

E-Mail: [email protected]

Website: www.campingaz.com

Page 23

1. Med tanke på din sikkerhet

- Les denne bruksanvisningen nøye før du monterer og tar i bruk apparatet. Ta vare på den og rådfør deg med den når det trengs.

- Bruk av apparatet i helt lukkede lokaler kan være farlig og er FORBUDT.

- Apparatet må installeres i samsvar med veiledningen, og etter de lokale regler og forskrifter, og da især ved installasjon og bruk i lokaler som er åpne for publikum.

- Application des Gaz frasier seg ethvert ansvar ved uriktig installering eller bruk som skyldes en manglende overholdelse av de særskilte regler som gjelder for bygninger som er åpne for publikum.

- DETTE APPARATET MÅ KUN BRUKES UTENDØRS ELLER I LOKALER MED SVÆRT GOD UTLUFTNING.

- Med god utluftning menes det at minst 25% av lokalets totale overflate må være åpen. Den totale overflaten tilsvarer summen av veggenes overflater.

- Bensin eller andre brannfarlige væsker eller gasser må ikke oppbevares eller anvendes i nærheten av apparatet. Sørg for at det ikke finnes noe brennbart materiale i en omkrets på 60 cm rundt apparatet.

- Ikke flytt på apparatet mens det er i bruk, og plasser det alltid på et horisontalt underlag (helling mindre enn 10° - fig. 24)

- Vi anbefaler bruk av propan.

- Ikke bruk butan ved temperaturer på under 5°C.

- ADVARSEL: Enkelte tilgjengelige deler (hatten) kan bli svært varme. Hold små barn på avstand.

- Kraftige vindkast kan velte apparatet.

Ved kraftig vind, må det tas spesielle forholdsregler for å

unngå at apparatet velter.

- Hvis det lukter gass, så:

4Steng gasstilførselen (kranen på beholderen eller håndta-

ket på trykkregulatoren)

4Slukk all ild 4Hvis lukten vedblir, så koble trykkregulatoren fra gassbe-

holderen, sett beholderen ut i fri luft, og kontakt forhandleren av beholderen. Apparatet må undersøkes og repareres før det kan tas i bruk på nytt.

- Steng alltid gasstilførselen ved hjelp av kranen på beholderen og/eller håndtaket på trykkregulatoren etter bruk.

2. Gassflaske

Dette apparatet er beregnet for bruk av butan- eller propanbeholdere på 6-15 kg utstyrt med en egnet trykkregulator (se gasser og brukstrykk side 2,3 og 4). Bruk kun den type gass og beholder som anbefales av fabrikanten. For en optimal ytelse under alle værforhold anbefaler vi fortrinnsvis bruk av propan.

3. Gasslange

Til dette varmeapparatet for terrasser skal det benyttes en 1,25 m lang slange spesielt beregnet på butan eller propan, og i overensstemmelse med gjeldende nasjonale forskrifter (NF, BS, UNE, UNI, osv.) Slangen må skiftes ut hvis den er beskadiget, eller hvis den viser tegn til eldning eller sprekker. Den må ikke strekkes eller vris. Hold slangen på avstand fra alle deler som kan bli varme. Slangen må skiftes ut dersom den er beskadiget eller viser det minste tegn til sprekker. Ikke dra i eller vri på slangen, og hold den borte fra enhver mulig varmekilde.

1 - Montasje

Følg monteringsrekkefølgen og bruk tekst og illustrasjoner samtidig.

1) Pakk alle delene ut av emballasjen og identifiser dem ved hjelp av vedlagte montasjeskjemaer.

2) Monter utstyret. Respekter rekkefølgen som er angitt i illustrasjonene.

2 - Sikkerhet

4. V

anntetthetsprøver

Utføres utendørs, på avstand fra alle antennelige stoff og åpne flammer. Røking forbudt. Ikke bruk flamme for å spore gasslekkasjer.

4-1. Før du monterer apparathodet på røret

- Kontroller at reguleringshjulene står i lukket stilling

(l).

- Skru dysen (med den tilhørende ringen), som du finner i posen med skruer, fast på munnstykket for gasstilførselen på apparatet.

- Bruk en skiftenøkkel for å holde fast tilslutningsdelen på apparatet, og bruk en annen nøkkel for å skru til, eller løsne skjøteleddet.

- Dytt den myke slangen rundt dysen på varmeovnen og på regulatoren, uten å føre den inn i det røret.

- Skru fast klemmen på den enden av slangen som sitter på varmeovnen.

- Ikke skru fast klemmen på den enden av slangen som sitter på regulatoren.

- Sjekk at pakningen til regulatoren er tilstede, og at den er i god stand. Fest deretter regulatoren på gassbeholderen.

- Åpne gasstilførselen (kranen på gassbeholderen (fig. 13A) eller håndtaket på regulatoren (fig. 13B)) og trykk på omstartknappen for regulatoren dersom det er nødvendig (ifølge bruksanvisningen for regulatoren).

- Smør blandingen for å oppdage gasslekkasjer rundt skjøtene; ved gassbeholderen, regulatoren, slangen og varmeovnen, mens av/på knappen står på AV

(l)

- Dersom det oppstår bobler der hvor blandingen har vært smørt på, betyr det at det er gasslekkasje.

- For å stoppe lekkasjen, skru til mutteren på regulatoren eller dysen, og sjekk at slangen er riktig montert. FARE: BRUK ALDRI VARMEOVNEN DERSOM DU OPPDAGER EN LEKKASJE.

- Koble fra gasstilførselen (kranen på flasken eller håndtaket på regula toren).

- Hvis du ikke oppdager noen lekkasje, kobler du slangen fra regulatoren.

- Tre den myke slangen ned i det røret, og fest den øvre delen av apparatet på det røret (fig.11).

4-2. Etter at apparathodet er festet på røret

- Sett slangen inn på regulatorens endestykke, og fest kragen.

- Åpne gassinntaket (kranen på flasken - fig. 13A - eller håndtaket på regulatoren - fig. 13B) og trykk på aktiveringsknappen som eventuelt finnes på regulatoren (ifølge regulatorveiledningen).

- Ha den skummende væsken på koblingene flaske/regulator/slange. La reguleringshjulene stå i lukket stilling.

- Fjern eventuelle lekkasjer som angitt i avsnitt 4-1. Et apparat med lekkasje må ikke tas i bruk.

- Steng gassinntaket (kranen på flasken eller håndtaket på regulatoren).

Page 24

1. Installering eller utskiftning av tilførselsbatteriet i tenningskassetten (fig. 14)

- Trykk på fliken (A) og trekk tenningskassetten (14) helt ut av kassetthuset. Hold i kassetten for å unngå at koblingsledningene rives av.

- Snu kassetten opp ned og fjern det brukte batteriet (eventuelt).

- Sett batteriet (type LR 03 / AAA) inn i batterihuset. Respekter den angitte retningen ("+" med "+" og "-" med "-").

- Sett tenningskassetten (14) tilbake på plass. Pass på at den skyves helt inn i kassetthuset.

Instruksjoner for montering og resirkulering av elektro

nisk antenningssett:

Ikke kast brukte batterier med vanlig husholdningsavfall. Kast dem i en beholder for resirkulering.

Fjern batteriene før du kasserer apparatet.

Dette resirkuleringssymbolet betyr at apparatet inngår i systemet for selektiv innsamling. Etter endt levetid må apparatet kasseres på forskriftsmessig måte. Apparatet må ikke kastes sammen med usortert husholdningsavfall. Det må ikke kastes i naturen eller brennes: Visse farlige stoffer i de elektriske og elektroniske komponentene kan være farlige for miljøet og ha potensielle helsemessige virkninger. Hvis du ønsker å kaste apparatet, må du levere det inn til et resirkuleringssenter. Henvend deg til lokale myndigheter for ytterligere opplysninger. Selektiv innsamling av avfall av denne typen muliggjør gjenbruk, resirkulering eller annen utnyttelse av resirkulerbare materialer.

2. Bruk ovnen

2-1. Tenning av brenneren med det elektroniske systemet

(fig. 19)

- Hvis lampen (Sun Force Advantage Deluxe) ikke fungerer, åpner du gassinntaket (kranen på flasken (fig. 13A) eller håndtaket på regulatoren (fig. 13B) og den eventuelle aktiveringen).

- Åpne gassen ved å dreie hjulet (21) mot urviseren, helt til du når stopperen.

- Trykk på knappen (B) til tenningskassetten mens du trykker hjulet inn (21).

- Så snart brenneren tennes: slipp knappen på tenningskassetten, men fortsett å holde hjulet (21) nede i 15 sekunder.

- Slipp trykket på hjulet: ovnen fungerer maksimalt.

- Hvis brenneren slukkes, må du utføre tenningsoperasjonen på nytt.

NB:

- Etter første gangs bruk vil brennerens rist være sort. Dette er helt normalt, og vil ikke forringe yteevnen.

2-2. Manuell tenning av brenneren (fig. 19)

- Gå frem som angitt i avsnittet ovenfor, men i stedet for å trykke på knappen på tenningskassetten holder du en tent fyrstikk (C) på det øvre nivået til varmeristen.

- Så snart brenneren tennes, fjerner du fyrstikken.

2-3. Regulering av oppvarmingen

- For å oppnå minimumsoppvarming dreier du hjulet mot urviseren til stillingen for redusert ytelse (21).

2-4. Slukking

- Drei hjulet (21) med urviseren helt til stopposisjonen

(l).

MERK: Apparatet har to sikkerhetsinnretninger

1) "Slukkingssikringen" stenger gasstrømmen til brenneren automatisk hvis brenneren slukkes ufrivillig.

2) "Vippesikringen" stenger gasstrømmen til hele apparatet automatisk dersom apparatet kommer i en vinkel på over 45° i forhold til loddrett stilling eller dersom det vipper over og faller ned.

3. Orientering av parabolen (fig. 20 - 21)

For bedre komfort kan apparatets parabol (22) justeres orienteres slik at strålingen sendes mot sonen som skal varmes opp. Beskytt brenneren mot virkningene av vinden ved å dreie apparatet slik at parabolen virker avskjermende, særlig ved tenningen.

3-1. Parabolens orientering (fig. 20 - 21)

- Ikke ta på parabolen (22) med hendene - den kan være svært varm. Bruk håndtaket (23) som er beregnet på dettetrekk loddrett, ovenfra og ned: stans i ønsket stilling.

- Bruk alltid håndtaket for å skifte orientering eller før parabolen tilbake i vannrett stilling.

Merk: Ikke gå lenger enn vannrett stilling når du skyver håndtaket tilbake opp.

4. Demontering og utskiftning av gassflasken

- Installering eller utskiftning av gassflasker må alltid skje utendørs, aldri nær en flamme. varmekilde eller gnist (sigarett, elektrisk apparat osv.) og langt fra andre personer og antennelige stoffer.

- Kontroller at kranen på flasken eller håndtaket på regulatoren står i lukket stilling.

- Fjerne dekselet over flasken slik at du frigjør gassflasken fullstendig og hekte av sikkerhetsremmen ved hjelp av tappen (M) (fig.12).

- Koble regulatoren fra gassflasken.

- Fjern gassflasken fra apparatsokkelen.

- Sett den nye gassflasken på plass.

- Koble regulatoren til gassflasken (sjekk regulatorpakningen).

- Sett på plass sikkerhetsremmen igjen og trekk dekselet på flasken helt ned.

- Ikke steng for ventilasjonsåpningene der flasken skal plasseres .

- Kontrollere at den tynne slangen er i god stand.

5. Installering av glødenett (fig. 15) (modell med lampe,

glødenett: M)

- Løft (A) stangen (17) og la den dreie 1/4 omdreining på sin egen akse.

- Skyv glødenettet (16) på brenneren. Hullet med den største diameteren skal vende ned. Før glødenettes åpning godt inn i sporet (B) på brenneren.

- Sett stangen (17) tilbake i opprinnelig stilling, og før den øvre glødenettåpningen inn i sporet (C) på stangen.

5-1. Oppbrenning av glødenettet (fig. 16) (må gjøres uten-

dørs):

- IKKE ÅPNE GASSEN, Hold opp en flamme (lighter eller fyr-

stikk) i nærheten av glødenettet.

- La muffen brenne helt opp (dette ser du på den svarte fargen og hvit røk).

- (A) Sett glasset (18) på plass, og (B) sett hatten (19) på glasset med et smekk (fig. 17).

6. Bruk av lampen (fig. 18) (modell med lampe)

Tilleggsråd:

OBS: Etter første gangs bruk blir glødenettet svært skjørt. Unngå å berøre den, ellers går den i stykker.

- Ikke bruk lampen hvis glødenettet har sprekker (fare for at glasset knuses). Skift den ut med et glødenett av typen Campingaz® - andre glødenett må ikke brukes.

- Fjern det skadde glødnettet og blås på brenneren for å fjerne støvet. Deretter går du frem som angitt i avsnittene "Installering av glødenettet" og "Oppbrenning av glødenettet".

6-1. Tenning av lampen med det elektroniske systemet

- Dersom varmebrenneren ikke fungerer, åpner du gassinntaket (kranen på flasken eller håndtaket på regulatoren og eventuell aktivering).

3 - Bruk og vedlikehold

Page 25

- Åpne gassen ved å dreie hjulet (20) ca. 1/4 omdreining mot urviseren.

- Trykk på knappen (B) på tenningskassetten (14) til lampen tennes, og slipp så knappen.

- Hvis lampen ikke tennes tross flere forsøk, må du sjekke om det finnes gass på tanken.

6-2. Manuell tenning av lampen

- Hold en tent fyrstikk (C) ved åpningen mellom glasset og hatten. Deretter åpner du gassen gradvis ved å dreie hjulet (20) mot urviseren.

6-3. Justering av lysstyrken

- Du kan justere styrken på lampelyset ved å dreie hjulet (20) langsomt.

6-4. Slukking

- Steng kranen ved å dreie hjulet (20) helt rundt med urviseren.

7. Utskiftning av glasset (modell med lampe)

Denne operasjonen må utføres når apparatet ikke er i bruk.

- Fjern hatten (19) over glasset (18).

- Fjern det knuste glasset. Treff forholdsregler for å unngå å skjære deg på glassbitene.

- Sett det nye glasset på plass, og sett hatten oppå så den smekker på plass (fig. 17).

8. Utskiftning av glødenettet (modell med lampe)

Se avsnittet "Installering av glødenett".

9. Flytting av apparatet (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Av sikkerhetshensyn må du aldri flytte apparatet mens det er i bruk.

- Slå av apparatet slik som beskrevet i avsnittet 3-2-4 og 3-6-4 (modell med lampe)

- Steng av gassen (kran på flasken (fig. 13A) og/eller håndtaket på dysen (fig. 13B))

- Kontrollere at sikkerhetsremmen holder gassflasken godt på plass i rommet sitt.

- Lene apparatet bakover til det støtter seg på hjulene og flytte apparatet langsomt. (fig. 25).

10. Vedlikehold

10-1. Slange mellom kranene og varmebrenneren

- Kontroller denne slangen en gang i året (den har ingen foreldelsesfrist) ved å utføre følgende operasjoner:

4Koble regulatoren fra flasken, 4Fjern hjulene (20) og (21), 4Still parabolen loddrett, 4Skru løs de 5 skruene (25) - fig. 22 - og fjern sidestykket, 4Slangen blir synlig.

- Kontroller at slangen ikke har noen aldringstegn som f.eks. sprekker, kutt eller brente merker.

- Dersom slangen har defekter, må du levere apparatet inn til forhandler.

DU MÅ IKKE SKIFTE UT SLANGEN SELV

- Hvis slangen er i orden, setter du sidestykket tilbake på plass og fester den med de 5 skruene (25).

10-2. Slangen mellom regulatoren og apparathodet

-Sjekk slangens tilstand én gang i måneden, og skift den ut hvis den viser tegn til eldning eller sprekker.

- Slangen må erstattes med en ny slange av samme lengde og tilsvarende kvalitet.

- Slangen eller det bøyelige røret skal skiftes ut etter den hyppighet som er angitt på slangen/røret, alt avhengig av hvilket land det gjelder.

- Utfør vanntetthetsprøvene som forklart i avsnitt 4.

11. Lagring og funksjonsfeil

Etter at apparatet er kjølt ned fullstendig:

- Kontroller at gassen på gassflasken er godt stengt (kranen på flasken eller håndtaket på regulatoren skal være i lukket stilling).

- Sett apparatet med gassflasken bort på et kjølig, tørt og godt luftet sted, utilgjengelig for barn. Apparatet må aldri oppbevares i en kjeller. Flasken med propangass må ikke oppbevares i bebodde rom eller tilstøtende lokaler.

- Ved langvarig lagring av apparatet:

4Fjern flasken fra apparatet. 4Sett parabolen i loddrett stilling og dekk den til med et trekk

for å forhindre at det kommer edderkopper inn i brennerens venturirør (spindelvev forårsaker lange flammer).

- Ved tilstopping av injektorene (flasken inneholder fortsatt gass, men apparatet tennes ikke) må du ikke forsøke å rense dem, men levere apparatet inn til forhandler.

12. Garantibestemmelser

Produktet har en garanti som dekker både hele produktet og eventuelle reparasjoner med en varighet på 2 år fra kjøpsdato, ekskludert fraktkostnadene for retur av produktet, som er kundens ansvar. Garantien er gyldig hvis det leverte produktet ikke er i samsvar med bestillingen eller hvis det er defekt, på betingelse av at reklamasjonen følges av en form for bevis for kjøpsdatoen (f.eks.: kvittering, kassalapp). Produktet må returneres, helt og ikke demontert, og med porto betalt av avsender, til et av de godkjente servicesentrene, og reklamasjonen må gi en fullstendig beskrivelse av det aktuelle problemet. Det produktet som er gjenstand for reklamasjon kan repareres eller byttes ut, eller kunden kan få pengene tilbake, helt eller delvis. Garantien gjelder ikke hvis feilen er et resultat av (i) feilaktig bruk eller lagring av produktet, (ii) feilaktig vedlikehold av produktet eller vedlikehold som ikke er i samsvar med bruksanvisningen, (iii) reparasjoner, endringer eller vedlikehold av produktet utført av utenforstående, (iv) bruk av uoriginale reservedeler.

MERK: Garantien dekker ikke yrkesmessig bruk av produktet.

Hvis du ikke på egen hånd kan løse evnt. oppståtte problemer, tar du kontakt med forhandleren av produktet som vil videreformidle deler eller utføre service på produktet.

Kundeservice

BLUE SKY AS - OLAF HELSETS VEI 8 - N - 0694 OSLO - NORGE

Tel. 0047-23383190

Nettsted: www.campingaz.com

Page 26

1. För din säkerhet

- Läs noggrant igenom denna bruksanvisning innan du börjar sätta ihop och använda apparaten. Spara den för att kunna slå upp varje gång som det behövs.

- Att använda denna apparat i helt stängda lokaler kan vara farligt och är FÖRBJUDET.

- Apparaten ska installeras enligt instruktionerna och gällande lokala föreskrifter, speciellt vad gäller montering och användning i anläggningar som är öppna för allmänheten.

- Application des Gaz frånsäger sig allt ansvar för installationsfel och för funktionsstörningar till följd av all användning i strid mot specifika regler som gäller för institutioner som tar emot besök från allmänheten.

- DENNA APPARAT FÅR ENDAST ANVÄNDAS UTOMHUS ELLER I ETT UTRYMME MED GOD LUFTVÄXLING. Ett utrymme med god luftväxling ska ha minst 25 % av sin totalyta öppen. Totalytan är summan av väggarnas sammanlagda yta.

- Det är förbjudet att förvara eller använda bensin eller andra antändliga vätskor eller ångor i apparatens närhet. Inget brännbart ämne får finnas i en radie av 60 cm runt apparaten.

- Apparaten får inte flyttas under pågående drift och den får bara användas på en plan yta (lutning under 10° - fig. 24)

- Vi rekommenderar att använda propangas som bränsle.

- Butangas får inte användas som bränsle när temperaturen understiger 5°C. OBSERVERA: Vissa åtkomliga detaljer (parabol) kan bli mycket heta. Småbarn ska hållas på avstånd.

- Kraftiga vindstötar kan välta omkull apparaten. Vid kraftig vind, var särskilt noga med att se till att apparaten inte välter.

- Vid förekomst av gaslukt: 4 Stäng av gastillförseln (gasflaskans ventil eller reducerventilens reglage).

4 Släck alla lågor 4 Om gaslukten består, stäng av gasflaskans reducerventil,

ställ ut flaskan utomhus och underrätta gasflaskans återförsäljare därom. Apparaten bör undersökas och lagas innan den får användas på nytt.

- Efter avslutad användning ska gastillförseln alltid stängas av med ventilen på gasflaskan eller/och med hjälp av reducerventilens reglage.

2. Gastub

Denna apparat är konstruerad för att fungera tillsammans med gasflaskor som rymmer 6 till 15 kg butan- eller propangas, utrustade med lämplig reducerventil (se gas och arbetstryck sidan 2,3 och 4). Använd endast den typ av gas och gasflaska som anges av tillverkaren. För att nå bästa möjliga prestanda under alla klimatiska förhållanden, rekommenderar vi att helst använda propangas.

3. Gasslang

Denna apparat som är konstruerad för uppvärmning av terrrasser ska användas tillsammans med en 1,25 m lång slang, avsedd för användning av butan- och propangas som bränsle, i enlighet med föreskrifterna som gäller i respektive land (NF, BS, UNE, UNI, osv…). Den ska bytas ut om den blir skadad eller om den uppvisar tecken på åldring eller sprickbildning. Den får inte vridas eller dras i. Håll den på avstånd från alla detaljer som kan hettas upp.

1 - Montering

Följ monteringsordningen med hjälp av instruktionsböckerna och ritningarna.

1) Ta ut samtliga delar ur förpackningen och kontrollera dem med hjälp av de monteringscheman som kommer i bilaga.

2) Fullfölj monteringen enligt den ordning som uppges av illustrationerna.

2 - Säkerhet

4. Täthetsprover

Utför arbetsuppgifterna utanför lokalerna, håll antändbara material och direktlågor på avstånd. Rök inte. Använd inte en låga för att känna av en gasläcka.

4-1. Innan montering av apparatens huvud på det röret.

- Se till att regleringsrattarna står på avstängt läge

(l).

- Skruva åt röret (med dess bricka ) som levereras med i påsen innehållande skruvuppsättningen som är fäst till apparatens gaskopplingsöppning.

- Använd en nyckel för att hålla fast apparatens inloppskoppling och skruva fast eller loss fogen med en annan nyckel.

- Tryck det böjbara rörsystemet runt röret på verandaelementet och på regulatorn utan att föra in det i den tuben.

- Fäst det böjbara rörsystemets åtdragningskrage till slutänden mot verandaelementet.

- Fäst inte rörsystemets åtdragningskrage till slutänden mot regulatorn.

- Kontrollera att regulatorns koppling är hel och fäst sedan regulatorn på gasflaskan.

- Öppna gasinsläppet (kran på flaskan (fig. 13A) eller spak på regulatorn (fig. 13B) och tryck på regulatorns återställningsknappen vid behov (beroende på regulatorns instruktioner)

- Stryk även på lösningen för att känna av om det finns gasläcka på flaskans, regulatorns, det böjbara rörsystemets och elementets kopplingar genom att hålla ner kontrollknapppen på läget STOPP

(l).

- Om det bildas bubblor där lösningen strukits på betyder att det finns en gasläcka.

- För att åtgärda läckan, dra åt muttern på regulatorn eller röret och kontrollera att det böjbara rörsystemet är monterat på korrekt sätt. FARA : ANVÄND ALDRIG VERANDAELEMENTET EFTER ATT EN LÄCKA HAR UPPTÄCKTS.

- Stäng av gasförsörjningen (kran på gastuben eller handtag på reducerventilen).

- Om ingen läcka har upptäckts, koppla bort slangen från reducerventilen.

- Placera slangen i det röret och fäst apparatens koppling på det röret (fig.11).

4-2. Efter fastsättningen av apparatens huvud på det röret

- Skafta slangen på reducerventilens öppning och fäst kragen.

- Öppna gasinsläppet (kran på gastuben (fig. 13A) eller handtag på reducerventilen (fig. 13B)) och tryck på knappen för att eventuellt ladda reducerventilen (enligt reducerventilens notis).

- Lägg till den skummande vätskan på anslutningarna gastub/reducerventil/slang och låt regleringsrattarna stå på avstängt läge.

- Ta bort eventuella läckor enligt uppgifterna som ges i paragraf 4-1. Sätt inte igång en apparat om denna läcker.

- Stäng av gasförsörjningen (kran på gastuben eller handtag på reducerventilen).

Page 27

1. Placering eller utbyte av försörjningsbatteri i tändningslådan (fig. 14)

- Tryck på kilen (A) och dra helt ut tändningslådan (14) från sitt säte. Håll samtidigt i den för att inte slita av kopplingstråden.

- Vänd på lådan och avlägsna det gamla batteriet (om det behövs).

- In batteriet (type LR 03 / AAA) i dess säte enligt placeringen som visas i batteriutrymmet ("+" med "+" och "-" med "-").

- Sätt tillbaka tändningslådan (14) på sin plats och se till att den är helt intryckt i sitt säte.

Anvisningar för montering och återanvändning av satsen för elektronisk tändning:

Släng inte uttjänta batterier bland soporna. Lägg in dem i en behållare avsedd för återvinning.

Ta ut batterierna innan apparaten ska skrotas.

Denna återvinningssymbol betyder att apparaten omfattas av selektiv sophantering. Vid utgången av apparatens livslängd ska den skaffas bort på lämpligt sätt. Apparaten får inte lämnas in tillsammans med osorterade hushållssopor. Den får inte slängas i naturen eller brännas: vissa farliga substanser som förekommer i elektriska och elektroniska apparater kan vara skadliga för miljön och möjligen inverka på människans hälsa. Om du önskar skaffa bort denna apparat, se till att den blir inlämnad på en station för återvinning av sopor, speciellt avsedd för detta ändamål (avfallsupplag). Rådfråga lokala myndigheter. Selektiv hantering av dessa avfall gynnar återanvändning, återvinning eller andra typer att ta vara på återvinningsbara ämnen som ingår i dessa sopor.

2. Användning av värmen

2-1. Tändning av brännaren med det elektroniska syste-

met (fig.19)

- Om lampan (Sun Force Advantage Deluxe) inte är i funktion, öppna gasinsläppet (kran på gastuben (fig. 13-A) eller handtag på reducerventilen (fig. 13-B) och eventuell laddning).

- Öppna gasen genom att vrida ratten (21) fullständigt motsols.

- Tryck på tändningslådan knapp (B) och tryck samtidigt ner ratten (21).

- Så fort som den tänds, släpp knappen på tändningslådan men fortsätt att hålla ner ratten (21) under 15 sekunder.

- Släpp trycket på ratten: värmen fungerar miximalt.

- Om brännaren släcks: börja om tändningsproceduren.

NOTERA:

- Efter första användningstillfället, blir brännarens galler helt svart, vilket är helt normalt och påverkar inte apparatens prestanda.

2-2. Manuell tändning av brännaren (fig.19)

- Utför uppgifterna som ges i paragrafen ovan, men istället för att trycka på tändningslådans knapp, sätt en tändsticka (C) ovanför utstrålningsgallret.

- Så fort som gasen tänts på, avlägsna tändstickan.

2-3. Reglering av värmen

- För ett lågt funktionssätt: vrid ratten motsols mot det låga flödesläget (21).

2-4. Släckning

- Vrid ratten (21) fullständigt medsols till läget

(l).

OBSERVERA : Apparaten är utrustad med två säkerheter

1) "Släcksäkerheten" stänger automatiskt av gasflödet till vär-

mebrännaren om denna oförutsett släcks.

2) "Tippningssäkerheten" stänger automatiskt av gasflödet till

hela apparaten om denna placeras i en vinkel som överstiger 45° i jämförelse med vertikalläget eller om den tippar över och faller ner.

3. Inriktning av parabeln (fig.20 - 21)

För en bättre bekvämlighet, kan apparatens parabel (22) regleras riktas in för att på så sätt sända strålningen mot området som ska värmas upp. Skydda brännaren från vind genom att vrida apparaten så att parabeln sätts emot skärmen och speciellt under tändningen.

3-1. Rikta in parabeln (fig. 20 - 21)

- Rör inte parabeln (22) med oskyddade händer eftersom den kan vara mycket varm. Använd det förutsedda handtaget (23) genom att dra detta vertikalt uppifrån och ner. Stanna upp på önskat läge.

- Använd alltid handtaget för att byta riktning eller för att sätta parabeln på horisontellt läge.

Observera : Överstig inte det horisontella läget när handtaget ska resas upp.

4. Demontering och utbyte av gastuben

- Under placeringen eller vid ett utbyte av en gastub, utför alltid arbetsuppgifterna utomhus, aldrig i närheten av en låga, värmekälla eller gnista (cigarett, elektrisk apparat osv.) och på avstånd från andra personer och antändbara material.

- Kontrollera att gastubens kran eller reducerventilens handtag står på avstängt läge.

- Lyft flaskan anslutning så att flaskan helt kopplas bort från gasbehållaren och lyft säkerhetsspärren med en klämma (M) (fig.12).

- Koppla bort reducerventilen från gastuben.

- Avlägsna gastuben från apparatens grund.

- Sätt den nya gastuben på plats.

- Koppla reducerventilen till gastuben (kontrollera reducerventilens anslutning).

- Sätt tillbaka säkerhetsspärren och sänk behållarens anordning så långt ner som möjligt.

- Blockera inte ventilationsöppningarna till tubens förvaringsutrymme.

- Kontrollera den böjliga slangens tillstånd.

5. Placering av strumpan (fig.15) (modell med lampa, Strumpa: M)

- Lyft på (A) kroken (17) och sväng den runt sig själv ett kvarts varv.

- Låt strumpan (16) glida på brännaren med det större hålet nedåt. För noggrant in strumpans hål i brännarens fåra (B).

- Sätt tillbaka kroken (17) på sin ursprungliga plats och för in strumpans övre hål i krokens fåra (C).

5-1. Bränning av strumpan (fig.16) (görs utomhus):

- ÖPPNA INTE GASEN, sätt en låga (tändare eller tändsticka) nära strumpan.

- Låt den förbrukas helt (går över till svart färg och frigör vit rök: förbränning är avslutad).

- (A) Sätt glaset (18) på plats och (B) spärra hatten (19) på glaset (fig. 17).

6. Användning av lampan (fig. 18) (modell med lampa)

Några ytterligare råd :

UPPMÄRKSAMMA : efter den första användningen blir strumpan mycket skör. Undvik att röra vid den så att den inte går sönder.

- Låt inte lampan fungera med en trasig strumpa (risk för att glas går sönder). Byt endast ut den mot en strumpa Campingaz

- Ta bort den trasiga strumpan och blås på brännaren för att avlägsna damm. Utför sedan uppgifterna som uppges i paragraferna "Placering av strumpan" och "Bränning av strumpan av strumpan".

3 - Användning och Skötsel

Page 28

6-1. Tändning av lampan med det elektroniska systemet

- Om värmebrännaren inte är i funktion, öppna gasinsläppet (kran på gastuben eller handtag på reducerventilen och eventuell laddning).

- Öppna gasen genom att vrida ratten (20) motsols ungefär ett kvarts varv.

- Tryck på knappen (B) på tändningslådan (14) tills den tänds och släpp därefter knappen.

- Om flera försök inte lyckas, kontrollera att behållaren innehåller gas.

6-2. Manuell tändning av lampan

- Sätt en tändsticka (C) i närheten av öppningen mellan glaset och hatten och öppna sedan progressivt gasen genom att vrida ratten (20) motsols.

6-3. Reglering av ljusets styrka

- Man kan reglera lampans ljus genom att vrida ratten (20).

6-4. Släckning

- Stäng kranen genom att vrida ratten (20) fullständigt medsols.

7. Utbyte av glaset (modell med lampa)

Utför alltid arbetsuppgifterna när apparaten inte är i funk-

tion.

- Avlägsna hatten (19) från glaset (18).

- Ta bort det trasiga glaset genom att noggrant se till att inte göra dig illa på de kapande resterna.

- Sätt det nya glaset på plats och spärra hatten ovanför(fig.

17).

8. Utbyte av strumpan (modell med lampa)

Se paragraf " Placering av strumpan".

9. Att flytta apparaten (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Av säkerhetsskäl, ska du aldrig flytta apparaten då den är igång.

- Stoppa apparatens funktion som beskrivs i paragraferna 3-2-4 och 3-6-4 (modell med lampa)

- Stoppa gastillförseln (med flaskans kran (fig. 13A) och/eller manöverhandtaget på anslutningsanheten (fig. 13B))

- Vérifier que la sangle de sécurité bloque bien la bouteille de gaz dans son logement.

- Incliner l'appareil vers l'arrière afin qu'il prenne appui sur les roues et le déplacer lentement. (fig. 25).

10. Skötsel

10-1. Slang mellan kranarna och värmebrännaren

- Kontrollera slangens tryck en gång om året (som inte har ett förfallodatum). För att göra detta:

4koppla bort gastubens reducerventil, 4ta bort rattarna (20) och (21), 4rikta in parabeln vertikalt, 4skruva loss de fem skruvarna (25) - fig. 22 - och avlägsna

skölden,

4nu kan du se slangen (26) - fig. 23.

- Kontrollera att slangen inte har några fel som sprickor, snitt eller brännskador.

- Om slangen har några fel, överlämna apparaten i så fall till din återförsäljare.

BYT INTE UT SLANGEN SJÄLV

- Om det inte finns något fel, sätt tillbaka skölden och sätt fast den med hjälp av de fem skruvarna (25).

10-2. Slang mellan reducerventil och apparatens huvud

- Kontrollera en gång i månaden slangens skick och byt ut den om den uppvisar tecken på åldring eller sprickbildning.

- Slangen ska bytas ut mot en ny slang med samma längd och av likvärdig typ.

- Slangen ska bytas ut med de intervaller som står angivna på slangen beroende på land.

- Utför en täthetskontroll enligt § 4.

11. Lagring och avvikelser på funktionssättet

Efter att din apparat har kylts ner:

- Kontrollera att gasen är riktigt öppen på gastuben (gastubens kran eller reducerventilens handtag på stängt läge)

- Lagra apparaten och gastuben i ett kall, torrt och luftigt område utom räckhåll för barn, aldrig på en nedervåning eller källlare. Gastuben med Propan måste lagras utanför bostäder och uthus.

- För än längre lagring av apparaten:

4avlägsna gastuben från apparaten, 4ställ parabeln på vertikalt läge och täck den med ett över-

drag vilket undviker att sprindlar kan tränga in i brännarnas ledningar (spindelnäten kan orsaka höga lågor på brännaren).

- Om injektorerna skulle täppas igen (gastuben innehåller fortfarande gas men apparaten tänds inte), försök inte att rengöra dem utan överlämna apparaten till din återförsäljare.

12. Villkor för tillämpning av garantin

Varan täcks av en full garanti på delar och arbete, som gäller 2 år från och med varans inköpsdatum. Fraktkostnader vid retur av varan omfattas inte av garantin, utan betalas av konsumenten. Garantin är tillämplig när den levererade varan inte överensstämmer med beställningen eller är felaktig, under förutsättning att reklamationen åtföljs av en handling som styrker inköpsdatumet (t.ex. faktura, kassakvitto). Varan skall återlämnas fraktfritt, komplett och i monterat skick till ett auktoriserat serviceställe, och det konstaterade problemet skall beskrivas i reklamationen. Den reklamerade varan kan antingen repareras eller ersättas eller köpeskillingen helt eller delvis återbetalas. Garantin är ogiltig när skadan beror på (i) felaktig användning eller förvaring av varan, (ii) felaktig skötsel av varan eller skötsel som strider mot användarinstruktionerna, (iii) reparation, modifiering eller underhåll av varan som utförts av ej auktoriserad tredje part, (iv) användning av reservdelar som inte är originalreservdelar.

OBSERVERA: all yrkesmässig användning av denna produkt är utesluten ur garantin.

Om du inte lyckas avklara felet, så kontakta återförsäljaren som kan anvisa närmaste Servicebutik, om inte så ring till CAMPINGAZ Konsumentinformationsavdelning:

ERMA AB

SOLKRAFTSVAGEN 31

SE - 13570 STOCKHOLM - SWEDEN

Tfn: 0046-855655630

Webbsida: www.campingaz.com

Page 29

1. Pr

o Vai bezpeènost

- Ètìte tento návod pozornì jetì pøed montáí a prvním pouitím Vaeho pøístroje. Návod poté peèlivì uschovejte a v pøípadì potøeby jej vdy konzultujte.

- Pouívání tohoto pøístroje v hermeticky uzavøených místnostech mue být nebezpeèné, a je proto ZAKÁZÁNO.

- Pøístroj musí být nainstalován v souladu s instrukcemi a místními pøedpisy, pøedevím co se týèe instalace a pouití v prostorách, kam má pøístup veøejnost.

- Spoleènost Application des Gaz nenese ádnou zodpovìdnost za dùsledky patné instalace nebo pouití pøístroje, pokud nebyly splnìny podmínky vztahující se k provozování pøístroje na veøejném místì.

- TENTO PRÍSTROJ MUE BÝT POUÍVÁN POUZE VENKU NEBO V OTEVØENÝCH A VYDATNÌ VÌTRANÝCH MÍSTECH. Vìtraná místnost, v ní je pøístroj umístìn, musí být alespoò z 25 % své celkové plochy otevøená. Celkovou plochou se rozumí plocha sten.

- V blízkosti pøístroje neumísujte a nepouívejte benzin nebo jiné hoølavé kapaliny nebo jejich výpary.

- V okruhu 60 cm kolem pøístroje se nesmí vyskytovat ádný hoølavý materiál.

- Pokud stroj bìí, nepøemisujte jej. Pouívejte jej, pouze pokud stojí na vodorovném povrchu (sklon do 10° - obr. 24).

- Doporuèujeme Vám pouívat propan.

- Butan nepouívejte, pokud teplota klesne pod 5 °C. POZOR: Pøístupné èásti (parabola) mohou být horké. Nepoutìjte dìti do blízkosti pøístroje.

- Prudké návaly vetru mohou pøístroj pøevrátit.

- V pøípadì silného vetru dbejte obzvlá na zajitìní stability pøístroje.

- V pøípadì, e cítíte zápach plynu: 4Uzavøete pøívod plynu (kohoutkem láhve nebo páèkou ventilu).

4Uhaste vekerý plamen v okolí. 4Pokud zápach plynu pøetrvává, odpojte tlakový ventil od

láhve, umístìte láhev nìkam ven na vzduch a informujte o tom svého prodejce plynové láhve. Pøístroj musí být otestován a pøed dalím pouitím musí projít opravou.

- Po pouití vdy uzavøete pøívod plynu kohoutkem láhve a/nebo páèkou tlakového ventilu.

2. Plyno

vá láhev

Tento pøístroj je vyroben pro funkci s propanovými nebo butanovými plynovými láhvemi od 6 do 15 kg s pøísluným ventilem (viz plyn a uitné tlaky na stranì 2,3 et 4). Pouívejte pouze plyn a typ láhve doporuèené výrobcem. Pro získání optimálního výkonu v jakýchkoli klimatických podmínkách pouívejte radìji propan.

3. Ohebná plyno

vá hadice

Tento pøístroj pro vytápìní teras musí být pouíván s pruným potrubím o délce 1,25 m speciálnì urèeným pro butan a propan a odpovídajícím místním platným pøedpisùm (NF, BS, UNE, UNI atd.) Pokud je pokozeno, stárne nebo je popraskané, je nutné potrubí vymìnit. Netahejte za nìj ani jím nekrute. Drte jej v patøièné vzdálenosti od vech èástí, které mohou být horké.

1 - Montá

Pøi montái dodrujte postup uvedený v pøíruèkách a na obrázcích.

1) Vyjmout vechny souèásti z obalu a oznaèit je dle pøipojených montáních schémat.

2) Provést montá dle poøadí uvedeného na obrázcích.

2 - Bezpeènost

4. Zk

ouka tìsnosti

Provádìjte na volném prostranství, v bezpeèné vzdálenosti od hoølavého materiálu a hoøícího plamene. Nekuøte. Nepouívejte plamen k detekci úniku plynu.

4-1. Pøed namontováním hlavice pøístroje na trubku

- Pøesvìdèete se, zda jsou regulaèní koleèka v uzavøené poloze

(l).

- Naroubujte koncovku (i s podlokou), která se spolu se roubovými spoji nachází v sáèku, upevnìném ke koncovce vstupu plynu do zaøízení.

- Pøívod spotøebièe podríte pøiloeným klíèem, koncovku utáhnete èi uvolníte pomocí jiného klíèe.

- Nasuòte prunou hadici na koncovku, umístìnou na atriovém radiátoru a dále ji nasuòte na regulátor, ani byste ji zavedli do výsuvné trubky.

- Upevnìte stahovací objímku hadice na okraj atriového radiátoru .

- Neupevòujte stahovací objímku hadice na okraj regulátoru.

- Zkontrolujte tìsnìní regulátoru a jeho stav, potom pøipojte regulátor k plynové láhvi.

- Otevøete pøívod plynu (kohoutem na láhvi (obr. 13A), nebo pákou regulátoru (obr. 13B)) a stisknìte tlaèítko sputìní regulátoru pro danou funkci (podle návodu k pouití regulátoru).

- Na roubová spojení plynové láhve, regulátoru, hadice a radiátoru naneste roztok ke zjiování úniku plynu, pøièem je ovládací tlaèítko v poloze ZASTAVENO

(l).

- Objevení bublin v momentì nanesení roztoku znamená únik plynu. Pro zastavení úniku, dotáhnete matici na regulátoru, nebo na trysce a zkontrolujte, zda je hadice správnì nasazena. NEBEZPEÈNÉ: NIKDY NEPOUÍVEJTE ATRIOVÝ RADIÁTOR PO ZJITENÍ ÚNIKU PLYNU.

- Neuvádìjte do provozu pøístroj z nìho uniká plyn.

- Pøerute pøívod plynu (kohoutek na láhvi.)

- Pokud nebyl zjitìn ádný únik plynu, odpojte hadici z redukèního ventilu.

- Zasuòte prunou hadici do trubky a pøipevnìte hlavici pøístroje k trubici (obr.11).

4-2. Po upevnìní hlavice pøístroje na trubku

- Nasuòte hadici na koncovku redukèního ventilu a zafixujte objímku.

- Otevøete pøívod plynu (kohoutek na láhvi plynu obr. 13A

- Naneste pìnový roztok na spoje láhev / redukèní ventil / hadice, pøièem ponechte regulaèní mechanizmy uzavøené.

- Eventuální únik potlaète jak uvedeno v bode 4-1. Neuvádìjte do provozu pøístroj z nìho uniká plyn. Uzavøete pøívod plynu (kohoutek na láhvi).

Page 30

1. Nasazování nebo výmìna baterie do zapalovací kazety. (obr. 14)

- Stisknete jazýèek (A) a úplnì vytáhnìte zapalovací kazetu (14) z jejího uloení, pøièem ji pøidrujte, abyste neutrhli spojovací drátek.

- Otoète kazetu, vyjmìte pouitý èlánek

- Vlote èlánek (typ LR 03 / AAA) do uloení, pøièem respektujte polohu naznaèenou v pouzdøe (+ s + a - s -).

- Vrate zapalovací kazetu na své místo, pøièem dbejte na to aby byla správnì usazena.

Elektrický a elektr

onický odpad:

Neodhazujte vybité baterie do popelnice. Umístìte je do kontejneru urèeného pro recyklaci.

Pøed likvidací pøístroje z nìho vyjmìte baterie.

Tento symbol recyklace znamená, e tento pøístroj je pøedmìtem výbìrového sbìru. Na konci své doby ivotnosti musí být pøístroj zlikvidován vhodným zpùsobem. Pøístroj nesmí být odloen do netøídìného komunálního odpadu. Neodkládejte pøístroj do pøírody ani ho nespalujte: pøítomnost nebezpeèných látek v elektrických a elektronických pøístrojích mùe pokozovat ivotní prostøedí a mít pøípadné negativní dopady na lidské zdraví. Chceteli se zbavit svého pøístroje, dopravte ho do støediska pro zhodnocování odpadù speciálnì vybudovaného pro tento úèel (sbìrného støediska). Pøísluné informace získáte u místních úøadù. Sbìr tøídìného odpadu podporuje opakované pouití, recyklaci nebo jiné formy zhodnocení recyklovatelných materiálù obsaených v odpadech.

2. Pouívání ohøevu

2-1. Zapalování hoøáku elektronickým systémem (obr. 19)

- Není-li lampa (Sun Force Advantage Deluxe) v provozu otevøete pøívod plynu (kohoutek na láhvi).

- Otevøete plyn otoèením ruèního koleèka (21) proti smìru chodu hod. ruèièek a na doraz

- Stisknìte tlaèítko (B) zapalovací kazety a souèasnì stisknìte ruèní koleèko (21).

- Od zapálení: Uvolnìte tlaèítko zapalovací kazety avak souèasnì stále udrujte stisknuté ruèní koleèko (21) po dobu 15 sek.

- Uvolnìte stisk ruèního koleèka: ohøev je na maximu.

- Jestlie hoøák zhasne: opakujte postup zapalování.

POZN:

- Po prvním pouití møíka horáku zèerná, co je zcela normální jev, který nemá ádný vliv na výkon pøístroje.

2-2. Ruèní zapalování hoøáku (obr. 19)

- Postupujte, jak je uvedeno v pøedchozím odstavci, avak místo stisknutí tlaèítka na zapalovací kazetì, pøilote zapálenou zápalku (C) k horní èásti vyhøívacího rotu.

- Po zapálení zápalku odstraòte.

2-3. Regulace ohøevu

- Za úèelem minimálního výkonu: otoète ruèní koleèko proti smìru chodu hod. ruèièek a do polohy sníeného prùtoku (21).

2-4. Zháení

- Otoète ruèní koleèko (21) ve smìru chodu hod. ruèièek a na doraz do polohy

(l).

POZN: Pøístroj je vybaven dvìma bezpeènostními zaøízeními:

1)Bezpeènost pøi zhasnutí uzavøe se automaticky pøívod plynu do hoøáku ohøevu, pokud hoøák náhodnì zhasne.

2)Bezpeènost pøi pøevrácení uzavøe se automaticky pøívod plynu do pøístroje, jakmile se pøístroj vychýlí o více jak 45º vzhledem k vertikále, nebo se pøevrátí a spadne na zem.

3. N

astavení paraboly. (obr. 20-21)

Za úèelem maximálního pohodlí, je mono parabolu (22) pøístroje smìru tak, aby záøení smìøovalo do poadovaného prostoru. Chraòte hoøák pøed vìtrem, otoèením pøístroje tak, aby parabola tvoøila ochranný tít.

3-1. Nastavení paraboly (obr. 20-21)

- Nedotýkejte se paraboly (22) holýma rukama, ponìvad mùe být velmi horká. Pouijte k tomu rukoje (23) jejím potaením shora dolu: a upevnìte v poadované poloze.

- Ke zmìnì smìru nebo uvedení paraboly do horizontální polohy pouijte vdy rukojeti. POZN: Pozor, abyste se zvednutím rukojeti nevychýlili z horizontální polohy.

4. Demontá a výmìna láhve s plynem

Nasazování nebo výmìnu láhve s plynem provádìjte vdy venku, nikdy v pøítomnosti plamene, tepelného zdroje nebo jiskøení (cigareta, elektrický pøístroj atd.) a mimo dosah jiných osob a hoølavých materiálu.

- Ovìøte zda je kohoutek láhve v poloze - uzavøeno.

- Nadzvednìte kryt lahve tak, aby bylo moné plynovou lahev zcela vyjmout, a pomocí spony (M) uvolnìte bezpeènostní pás. (obr. 12)

- Odpojte redukèní ventil plynové lahve.

- Vytáhnìte láhev plynu ze spodní èásti pøístroje.

- Vlote novou láhev plynu.

- Pøipojte redukèní ventil na plynovou láhev (ovìøte spojení s redukèním ventilem).

- Nasaïte zpìt bezpeènostní pás a sklopte kryt lahve do nejnií polohy

- Nezakrývejte ventilaèní otvory prostoru pro láhev.

- Zkontrolujte stav pruného potrubí.

5. Nasazení punèoky (obr. 15) (model s lampou, punèoka: M)

- Nadzvednìte (A) stojan (17) a otoète jej o jednu ètvrtinu otáèky.

- Nasuòte na hoøák punèoku (16), otvorem vìtího prùmìru smìrem dolù; dobøe nasadit otvor punèoky na hrdlo (B) hoøáku.

- Vrátit stojan (17) do pùvodní polohy a zasunout horní otvor punèoky do hrdla (C) stojanu.

5-1. Spalování punèoky (obr. 16) (provádìt venku):

- NEOTVÍRAT PLYN, pøiblíit plamen (zápalku) k punèoce.

- Ponechat úplnì vyhoøet (pøechod barvy èerné s vývojem kouøe na barvu bílou: spalování skonèeno).

- (A) nasadit cylindr (18) a (B) zablokovat víèko (19) na cylindru.(obr. 17).

6. Pouívání lampy (obr. 18) (model s lampou).

Nìkolik doplòkových informací:

POZOR: Po prvním pouití je punèoka velmi køehká. Nedotýkejte se jí, rozpadla by se!

- Nepouívejte lampu s punèokou která má trhliny, (riziko rozbití cylindru. Vymìòte je výluènì za speciální punèoku Campingaz®.

- Sejmìte znièenou punèoku a ofouknìte hoøák za úèelem odstranìní prachu, poté postupujte, jak je uvedeno v odstavcích Nasazování punèoky a Spalování punèoky.

6-1. Zapalování lampy elektronickým systémem

- Není-li vyhøívací hoøák v provozu, otevøete pøívod plynu (kohoutek lahve).

- Otevøete plyn ruèním koleèkem (20) otoèením proti smìru chodu hod. ruèièek, asi 1/4 otáèky.

3 - Poívání a údrba

Page 31

- Stisknìte tlaèítko (B) na zapalovací kazetì (14) a k zapálení, poté tlaèítko uvolnìte.

- Pokud je nìkolik pokusù neúspìných, ovìøte zda láhev obsahuje plyn.

6-2. Ruèní zapalování lampy

- Pøilote zapálenou zápalku ( C) do úrovnì mezi cylindr a kryt, poté postupnì otevírejte plyn otáèením ruèního koleèka (20) ve smìru proti chodu hod. ruèièek.

6-3. Regulace intenzity svìtla

- Intenzitu svìtla lampy je mono regulovat pomalým otáèením ruèního koleèka (20).

6-4. Zháení

- Uzavøete kohoutek otoèením ruèního koleèka (20) na doraz ve smìru chodu hod. ruèièek.

7. Výmìna cylindru (model s lampou)

Provádìjte jen tehdy, kdy není pøístroj v provozu.

- Odstraòte kryt cylindru (18).

- Odstraòte rozbitý cylindr, pøièem dejte pozor abyste se neporanili støepinami.

- Nasaïte nový cylindr a zajistìte nahoøe víko. (obr. 17).

8. Výmìna punèoky (model s lampou)

Viz odstavec Nasazování punèoky.

9. Pøemístìní pøístroje (Sun Force Advantage Deluxe

/ Sun Force A

dvantage Comf

ort

)

Z bezpeènostních dùvodù nikdy nepøemísujte sputìný pøístroj.

- Pøístroj vypnìte dle pokynù v odstavci 3-2-4 et 3-6-4 (model s lampou).

- Uzavøete pøívod plynu (kohoutek lahve (obr. 13A) a/nebo páèku redukèního ventilu (obr. 13B).

- Zkontrolujte, zda bezpeènostní pás dobøe pøidruje plynovou lahev v jejím umístìní.

- Nakloòte pøístroj dozadu, a se opøe o koleèka, a poté jej pomalu pøeváejte. (obr. 25)

10. Údrba

10-1. Pruná hadice mezi kohoutky a vyhøívacím hoøákem

- Ovìøte 1x roènì, dobrý stav hadice (která nemá datum ivotnosti) Za tím úèelem:

4 odpojte redukèní ventil lahve, 4 odstraòte ruèní koleèka 20 a 21, 4 nastavte parabolu vertikálnì, 4 odroubujte 5 roubù (25) obr. 22 , 4objeví se pruná hadice (26) obr. 23.

- Ovìøte, zda tato pruná hadice nevykazuje ádné známky stárnutí a jakékoliv mechanické poruení.

- Jestlie hadice vykazuje vady, zaneste pøístroj vaemu prodejci nebo povìøenému servisnímu støedisku.

TUTO HADICI SAMI NEVYMÌÒUJTE !.

10-2. Pruná hadice mezi redukèním ventilem a hlavicí

pøístroje

- Jednou za mìsíc proveïte kontrolu hadice, a pokud nese stopy stárnutí nebo praskliny, vymìòte ji.

- Hadice musí být vymìnìna za novou o stejné délce i kvalitì.

- Pruná i ohebná hadice musí být vymìòována v souladu s plánem údrby pro danou zemi.

- Proveïte kontrolu tìsnosti dle odst. 4.

11. Skladování a funkèní anomálie

Po úplném vychladnutí Vaeho pøístroje:

- Ovìøte, zda je plyn na plynové láhvi øádnì uzavøen (kohoutek láhve).

- Ulote pøístroj a plynovou láhev do chladného prostøedí, kde je sucho a dobré vìtrání, mimo dosah dìtí, nikdy ne do pøízemí nebo do sklepa. Plynové láhve s propan-butanem se musí skladovat mimo obydlí nebo jejich pøilehlých budov.

- Pøi dlouhodobém skladování pøístroje:

4 odstraòte láhev z pøístroje, 4 nastavte parabolu do vertikální polohy a pøikryjte ji plachtou,

abyste zamezili vniknutí pavuèin do trubek hoøáku (pavuèiny vyvolávají na hoøáku dlouhé plameny).

- V pøípade ucpání vstøikovacích trysek (v lahvi je jetì plyn avak pøístroj se nezapaluje, se nepokouejte ucpání odstranit, kontaktujte firemní servisní støedisko.

Obal : Prázdný obal od zboí odkládejte na místo urèené obcí

k ukládání odpadu..

12. Podmínky uplatnení zárucní lhuty

Na výrobek se vztahuje celková záruka na díly a servisní práci po dobu 2 let od data prodeje. V rámci záruky nejsou hrazeny náklady spojené s vrácením produktu, které hradí koneèný spotøebitel. Nárok na záruku je platný, pokud dodaný výrobek neodpovídá objednávce nebo pokud je vadný. Reklamace musí v kadém pøípadì obsahovat doklad o koupi (napø. fakturu nebo pokladní stvrzenku). Výrobek musí být zaslán nìkterému z naich autorizovaných poprodejních servisù, ne na dobírku ani na náklady pøíjemce, musí být celý a nesmí být rozebraný, pøièem reklamace musí obsahovat popis zjitìného problému. Výrobek, který je pøedmìtem reklamace, bude v celkovém nebo èásteèném rozsahu opraven, vymìnìn, pøípadnì za nìj zákazník dostane zpìt peníze. Záruka neplatí nebo nesmí být uplatnìna, pokud byla závada zpùsobena (i) patným pouíváním nebo nesprávným uskladnìním výrobku, (ii) v pøípadì patné údrby nebo údrby neodpovídající instrukcím v návodu k pouití, (iii) v pøípadì provedení opravy, úpravy nebo údrby neautorizovaným servisním orgánem, (iv) v pøípadì pouití jiných ne originálních náhradních dílù.

POZNÁMKA: Na výrobek nelze uplatnit záruku, pokud je pouíván k profesionálním úcelum.

V pøípadì záruèní opravy je potøebné pøedloit:

1) Prodejní doklad s uvedením data prodeje - 2) Popis reklamované závady. Tato záruka neomezuje ostatní zákonné nároky.

Zákaznický servis + servisní støedisko

CAMPING GAZ CS s.r.o. - ul. Dopraváku 3 - Dum Genius 1 - 184 00 PRAHA 8

Tel: 420-2-284686711 Fax: 420-2-28468 6769

e-mail: [email protected], www.campingaz.cz

Web site: www.campingaz.com

Page 32

1. Dla Pañstwa bezpieczeñstwa

- Przeczytaj uwaznie te instrukcje zanim przystapisz do instalacji i uzytkowania urzadzenia. Zachowaj ja i konsultuj w miare potrzeby.

- Uzytkowanie tego urzadzenia w calkowicie zamknietych pomieszczeniach moze byc niebezpieczne i jest ZABRONIONE.

- Urzadzenie powinno zostac zainstalowane wedlug miejscowych instrukcji i przepisów, dotyczacych mianowicie instalacji i uzytkowania w zakladach przyjmujacych ludnosc.

- Application des Gaz nie ponosi odpowiedzialnoci w przypadku wad instalacyjnych lub wad powsta³ych w czasie u¿ytkowania spowodowanych nie spe³nieniem specyficznych przepisów w zak³adach u¿ytku publicznego.

- URZADZENIE POWINNO BYC UZYWANE JEDYNIE W PLENERZE LUB W PRZEWIEWNYCH POMIESZCZENIACH. Przewiewne pomieszczenie powinno miec przynajmniej 25% otwartej calkowitej powierzchni. Calkowita powierzchnia jest suma powierzchni sciennej.

- Nie nalezy skladowac ani uzywac benzyny ani innych latwo palnych substancji plynnych czy lotnych w poblizu urzadzenia. Zaden latwo palny material nie powinien znajdowac sie w srednicy 60 cm wokól urzadzenia.

- Nie nalezy przemieszczac urzadzenia w czasie jego pracy. Nalezy ustawic go na równej powierzchni (dolny przechy³ do 10° - rys. 24).

- Radzimy uzywac propanu.

- Nie nalezy zasilac urzadzenia butanem, kiedy temperatura nie przekracza 5º C. UWAGA: Dostepne czesci (parabola) moga byc bardzo gorace. Nalezy trzymac je z dala od malych dzieci.

- Silne podmuchy wiatru moga przewrócic urzadzenie. Nalezy zwrócic szczególna uwage aby urzadzenie nie przechylilo sie w razie silnego wiatru.

- W razie ulatniania sie gazu:

4 zamknac doplyw gazu (kurek butli lub raczke zaworu) 4 zgasic jakikolwiek plomien 4jesli zapach gazu utrzymuje sie, zamknac zawór butli, wys-

tawic butle na powietrze i poinformowac sprzedawce butli.

- Urzadzenie musi zostac skontrolowane i naprawione przed ponownym uzyciem.

- Po uzyciu zawsze wylaczyc gaz, zamykajac kurek butli i/lub raczke zaworu.

2. Butla gazowa

Urzadzenie ma dzialac z butla gazu butan lub propan, o pojemnosci 6 kg do 15 kg, wyposazona w odpowiedni zawór (patrz gaz i cisnienie uzytkowe, strona 2,3 i 4). Nalezy uzywac jedynie typu gazu i typu butli wskazanych przez producenta. W celu najlepszej wydajnosci w kazdych warunkach klimatycznych, radzimy uzywac zwlaszcza propanu.

3. Pr

zewód elastyczny doprowadzenia gazu

To urzadzenie ogrzewania ogródków kawiarnianych powinno byc uzywane z miekkim przewodem dlugosci 1,25 m przeznaczonym do uzytku zasilania butanem i propanem, zgodnie z obowiazujacymi przepisami krajowymi (NF, BS, UNE, UNI,

etc....)

Powinien zostac wymieniony jesli jest uszkodzony, jesli wykazuje znaki zuzycia lub pekniecia. Nie ciagnac go ani nie skrecac. Trzymac w stosownej odleglosci od rozgrzanych czesci.

1 - Montaz

Przy montazu urzadzenia prosimy zachowac kolejnosc opisana w tekscie instrukcji obslugi i ilustracjach.

1) Wyj¹æ wszystkie czêci z opakowania i oznaczyæ je przy pomocy za³¹czonego schematu monta¿owego.

2) Wykonaæ monta¿ zgodnie z kolejnoci¹ podan¹ na rysunkach.

2 - Bezpieczenstwo

4. Próba szczelnoci

Czynnoæ wykonywaæ na zewn¹trz pomieszczenia, z dala od materia³ów ³atwopalnych i otwartego ognia. Nie paliæ. Nie stosowaæ p³omienia do wykrywania wycieków gazu.

4-1. Przed zamontowaniem g³owicy urz¹dzenia na rurze

- Upewniæ siê, ¿e pokrêt³a regulacji s¹ w pozycji zamkniêtej

(l).

- Przykrecic dysze (z podkladka) znajdujaca sie w woreczku ze srubami umocowanym do przewodu wlotowego gazu do urzadzenia.

- Wsunac przewód elastyczny na dysze na grzejniku i regulatorze bez wsuwania w rure.

- W celu unieruchomienia zlaczki przy wejsciu urzadzenia nalezy uzyc klucza i dokrecic lub odkrecic koncówke drugim kluczem.

- Umocowac opaske na przewodzie elastycznym i na koncówce z boku grzejnika.

- Nie mocowac opaski na przewodzie elastycznym od strony regulatora.

- Sprawdzic obecnosc i stan uszczelki regulatora, nastepnie umocowac regulator na butli gazowej.

- Otworzyc doplyw gazu (zawór na butli (rys. 13A) lub dzwignie na regulatorze (rys. 13B)) i nacisnac przycisk wlacznika regulatora (zgodnie z instrukcja obslugi regulatora).

- Nalozyc roztwór do kontroli wycieków gazu na zlacza przy butli, regulatorze, przewodzie elastycznym i grzejniku przytrzymujac przycisk wylacznika w pozycji STOP

(l)

- Pojawienie sie babelków w miejscu nalozenia roztworu sygnalizuje wyciek gazu.

- Aby usunac wyciek, dokrecic nakretke na poziomie regulatora lub dyszy i sprawdzic, czy przewód elastyczny jest zainstalowany prawidlowo. NIEBEZPIECZENSTWO: NIGDY NIE UZYWAC GRZEJNIKA WERANDOWEGO PO WYKRYCIU WYCIEKU.

- Od³¹czyæ zasilanie gazem (zawór butli lub pokrêt³o zaworu redukcyjnego).

- Je¿eli wyciek nie zosta³ wykryty, od³¹czyæ przewód elastyczny zaworu redukcyjnego.

- Przeprowadziæ giêtki przewód przez rurê i przymocowaæ przedni¹ czêæ urz¹dzenia do tej¿e rury (rys.11).

4-2. Po zamocowaniu g³owicy urz¹dzenia na rurze.

- Wsun¹æ przewód elastyczny na koñcówkê zaworu redukcyjnego i umocowaæ opaskê.

- Otworzyæ dop³yw gazu (zawór na butli (rys. 13A) lub pokrêt³o na zaworze zaworu redukcyjnego (rys. 13B)) i nacisn¹æ przycisk uzbrojenia zaworu redukcyjnego (zgodnie z instrukcj¹ obs³ugi zaworu).

- Na³o¿yæ pieni¹cy siê rodek na z³¹cza butla/zawór redukcyjny/przewód elastyczny/urz¹dzenie pozostawiaj¹c pokrêt³a regulacji w pozycji zamkniêtej.

- Usun¹æ ewentualne nieszczelnoci w sposób podany w punkcie 4-1. Nie uruchamiaæ urz¹dzenia je¿eli jest nieszczelne.

- Zamkn¹æ dop³yw gazu (zawór butli lub pokrêt³o zaworu redukcyjnego).

Page 33

1. Wk³adanie lub wymiana baterii w kasecie zap³onowej (rys. 14)

- Nacisn¹æ na jêzyczek (A) i wyj¹æ kasetê zap³onow¹ (14) z jej gniazda przytrzymuj¹c j¹, aby nie uszkodziæ przewodów po³¹czeniowych.

- Odwróciæ kasetê, wyj¹æ zu¿yt¹ bateriê (je¿eli jest).

- Wsun¹æ bateriê (typ LR 03 / AAA) na miejsce przestrzegaj¹c oznaczeñ na pude³ku ("+" z "+" i "-" z "-").

- W³o¿yæ kasetê zap³onow¹ (14) na miejsce zwracaj¹c uwagê, aby wsunê³a siê do koñca w gniazdo.

Ins

trukcje monta¿u i reut

ylizacji zesta

wu zapalarki elek-

tronicznej:

Nie wyrzucaæ zu¿ytych baterii do smieci. Z³o¿yæ je do pojemnika przenaczonego do odzysku.

Wyj¹æ baterie przed oddaniem aparatu na z³om.

Znak odzysku oznacza, ¿e ten aparat objêty jest wybiórczym zbieraniem odpadów. Po zakonczeniu okresu trwa³oci, aparat powinien zostaæ odpowiednio z³omowany. Aparatu nie nale¿y do³¹czaæ do sta³ych niesortowanych odpadów komunalnych. Nie wyrzucaæ do przyrody, nie paliæ: obecnoæ pewnych niebezpiecznych substancji wsprzêcie elektrycznym ielektronicznym mo¿e byæ szkodliwa dla rodowiska i mo¿e wywieraæ niekorzystny wp³yw na zdrowie cz³owieka. Jeli pragniemy pozbyæ siê aparatu, to nale¿y go oddaæ do punktu wykorzystania odpadów, specjalnie przeznaczonego na ten cel (punkt zbiórki odpadów). Prosimy zasiêgn¹æ informacji u w³adz miejscowych. Zbiórka wybiórcza tych odpadów u³atwi ich odzysk, ponowne wykorzystanie i inne formy utylizacji tych materia³ów nadaj¹cych siê do odzysku, zawartych w tych odpadach.

2. U¿ytko

wanie ogrzewania

2-1. Zapalanie palnika z systemem elektronicznym (rys. 19)

- Je¿eli lampa (Sun Force Advantage Deluxe) nie jest w³¹czona otworzyæ dop³yw gazu (zawór na butli (rys. 13-A) lub pokrêt³o na zaworze redukcyjnym (rys.13-B) oraz ewentualne uzbrojenie).

- Otworzyæ dop³yw gazu przekrêcaj¹c pokrêt³o (21) w kierunku przeciwnym do obrotów wskazówek zegara do oporu.

- Nacisn¹æ na przycisk (B) kasety zap³onowej i równoczenie nacisn¹æ pokrêt³o (21).

- Po zapaleniu: zwolniæ przycisk kasety zap³onowej i nadal przytrzymywaæ wciniête pokrêt³o (21) przez 15 sekund.

- Zwolniæ nacisk na pokrêt³o: ogrzewanie pracuje z pe³n¹ moc¹.

- Je¿eli palnik zganie: ponowiæ zapalanie.

UWAGA:

- Po pierwszym uzyciu kratka palnika poczernieje, co jest normalne i nie umniejsza dzialania palnika.

2-2. Zapalanie rêczne palnika (rys. 19)

- Postêpowaæ w sposób przedstawiony w punkcie powy¿ej, ale nie naciskaæ przycisku kasety zap³onowej, tylko przy³o¿yæ zapalona zapa³kê (C) na poziomie górnej kraty promiennika.

- Po zapaleniu odsun¹æ zapa³kê.

2-3. Regulacja grzania

- Aby uzyskaæ minimaln¹ si³ê grzania: przekrêciæ pokrêt³o w kierunku przeciwnym do ruchu wskazówek zegara, a¿ do pozycji minimalnego przep³ywu (21).

2-4. Wy³¹czanie

- Przekrêciæ pokrêt³o(21) w kierunek obrotów wskazówek zegara do oporu w pozycje

(l).

UWAGA: Urz¹dzenie jest wyposa¿one w dwa zabezpieczenia

1) "Zabezpieczenie wy³¹czania" zamyka automatycznie dop³yw gazu do palnika je¿eli przypadkowo zganie.

2) "Zabezpieczenie pozycji" zamyka automatycznie dop³yw gazu je¿eli urz¹dzenie znajduje siê w pozycji pochylonej przekraczaj¹cej 45° w stosunku do pozycji pionowej lub je¿eli przechyli siê i upadnie na ziemie.

3. Kierunku paraboli (rys. 20 - 21)

Dla poprawy komfortu, parabola (22) urz¹dzenia ma regulacjê kierunku dla umo¿liwienia ukierunkowania grzania w wybrane miejsce. Zabezpieczyæ palnik przed wiatrem obracaj¹c urz¹dzenie tak, aby parabola stanowi³a zas³onê, zw³aszcza w czasie zapalania.

3-1. Ustawienie kierunku paraboli (rys. 20 - 21)

- Nie dotykaæ paraboli (22) go³ymi rêkoma, poniewa¿ mo¿e byæ

bardzo gor¹ca. U¿ywaæ uchwytu przeznaczonego do tego celu (23) ci¹gn¹æ z góry w pionie od do³u w górê: ustawiæ siê w wybranej pozycji.

- Zawsze korzystaæ z uchwytu w celu zmiany kierunku lub

ustawienia paraboli w pozycji poziomej.

Uwaga: Nie przekraczaæ pozycji poziomej unosz¹c uchwyt.

4. Demonta¿ i wymiana butli gazowej

- Monta¿ lub wymianê butli gazowej, wykonywaæ zawsze

na zewn¹trz, nigdy w obecnoci p³omienia, ród³a ciep³a lub iskier (papieros, urz¹dzenie elektryczne, itd.) i z dala od innych osób oraz materia³ów ³atwopalnych.

- Sprawdziæ, czy zawór butli lub pokrêt³o zaworu redukcyjnego

jest w pozycji zamkniêtej.

- Podnieæ os³onê butli, w taki sposób, by móc ca³kowicie

ods³oniæ butlê gazow¹. Przy pomocy zacisku zdj¹æ tamê zabezpieczaj¹c¹ (M). (rys. 12).

- Od³¹czyæ zawór redukcyjny butli gazowej.

- Wyj¹æ butlê z podstawy urz¹dzenia.

- W³o¿yæ na miejsce nowa butlê.

- Pod³¹czyæ zawór redukcyjny do butli gazowej (sprawdziæ

uszczelkê zaworu redukcyjnego).

- Ponownie za³o¿yæ tamê zabezpieczaj¹c¹, opuciæ os³onê

butli w kierunku do do³u.

- Nie nalezy zamykac otworów wentylacyjnych obudowy butli.

- Sprawdzic stan weza (przewodu gietkiego).

5. Zak³adanie nasadki (rys. 15) (model z lamp¹, nasadka: M)

- Unieæ (A) wspornik (17) i odchyliæ go o jedna czwart¹ obrotu.

- Wsun¹æ nasadkê(16) na palnik, wiêkszym otworem w dó³; dobrze wsun¹æ otwór nasadki w rowek (B) palnika.

- Ustawiæ wspornik (17) w pozycji pocz¹tkowej i w³o¿yæ górny otwór nasadki w rowek (C) wspornika.

5-1. Podpalanie nasadki (rys.16) (wykonywaæ na zewn¹trz)

- NIE OTWIERAÆ DOP£YWU GAZU, podsun¹æ p³omieñ (zapalniczki lub zapa³ki) w pobli¿e nasadki.

- Zaczekaæ do ca³kowitego spalenia (przejcie z koloru czarnego z wydzielaniem dymu w kolor bia³y: spalanie zakoñczone).

- (A) Za³o¿yæ klosz szklany (18) na miejsce (B) i zaczepiæ pokrywê na kloszu (19).(rys. 17)

6. U¿ytk

owanie lampy (rys. 18) (model z lamp¹)

Kilka porad dodatkowych:

UWAGA: po pierwszym u¿yciu nasadka jest bardzo delikatna. Nale¿y unikaæ dotykania jej ze wzglêdu na ryzyko uszkodzenia.

3 - Uzytkowanie i konserwacja

Page 34

- Nie uruchamiaæ lampy z nasadka z rozdarciami (ryzyko pêkniêcia szk³a). Wymieniaæ wy³¹cznie na specjalne nasadki Campingaz®.

- Zdj¹æ uszkodzon¹ nasadkê i przedmuchaæ palnik w celu usuniêcia py³u, nastêpnie postêpowaæ w sposób przedstawiony w punkcie "Zak³adanie nasadki" i "Podpalanie nasadki".

6-1. Zapalanie lampy z systemem elektrycznym

- Je¿eli palnik nie jest w³¹czony, otworzyæ dop³yw gazu (zawór butli lub pokrêt³o zaworu redukcyjnego i uzbrojenie).

- Otworzyæ dop³yw gazu obracaj¹c pokrêt³o (20) w kierunku przeciwnym do obrotów wskazówek zegara, oko³o 1/4 obrotu.

- Nacisn¹æ na przycisk (B) kasety zap³onowej (14), a¿ do uzyskania zap³onu i zwolniæ przycisk.

- Je¿eli kilka prób zap³onu nie przynosi skutku sprawdziæ, czy w zbiorniku znajduje siê gaz.

6-2. Rêczne zapalanie lampy

- Przystawiæ zapalon¹ zapa³kê (C) na poziomie otworu miêdzy szk³em i pokryw¹ nastêpnie stopniowo otwieraæ dop³yw gazu przekrêcaj¹c pokrêt³o (20) w kierunku przeciwnym do ruchu wskazówek zegara.

6-3. Regulacja intensywnoci wiat³a

- Natê¿enie wiat³a mo¿na regulowaæ przez powolne obracanie pokrêt³a (20).

6-4. Wy³¹czanie

- Zamkn¹æ zawór przekrêcaj¹c pokrêt³o (20) do oporu w kierunku obrotów wskazówek zegara.

7. W ymiana klosza (model z lamp¹)

Zawsze wykonywaæ te czynnoci kiedy urz¹dzenie nie jest w³¹czone.

- Zdj¹æ pokrywê (19) z górnej czêci klosza (18).

- Usun¹æ pêkniêty klosz zwracaj¹c uwagê, aby siê nie skaleczyæ ostrymi elementami.

- Za³o¿yæ na miejsce nowy klosz i zaczepiæ pokrywê na górze. (rys. 17).

8. Wymiana nasadki (model z lamp¹)

Patrz punkt "Zak³adanie nasadki".

9. Przemieszczanie urz¹dzenia (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Ze wzglêdów bezpieczeñstwa, zabrania siê przemieszczania funkcjonuj¹cego urz¹dzenia.

- Nale¿y zatrzymaæ urz¹dzenie w sposób opisany w paragrafie 3-2-4 i 3-6-4 (model z lamp¹).

- Zamkn¹æ dop³yw gazu (kurek butli (rys. 13A) i/lub uchwyt rozprê¿acza (rys. 13B))

- Upewniæ siê, ¿e tama zabezpieczaj¹ca dobrze blokuje butlê gazow¹ w jej komorze.

- Przechyliæ urz¹dzenie do ty³u, wesprzeæ na kó³kach i powoli przemieszczaæ. (rys. 25)

10. Konserwacja

10-1. Przewód elastyczny miêdzy zaworami i palnikiem

- Sprawdziæ raz w roku stan przewodu (je¿eli nie ma daty przydatnoci do u¿ycia). W tym celu:

4od³¹czyæ zawór redukcyjny butli, 4zdj¹æ pokrêt³a (20) i (21),

4ustawiæ parabole pionowo, 4odkrêciæ 5 rub (25) - rys. 22 - i zdj¹æ tarcze, 4przewód elastyczny jest ods³oniêty(26) - rys. 23.

- Sprawdziæ, czy przewód elastyczny nie posiada uszkodzeñ spowodowanych wiekiem takich jak pêkniêcia, naciêcia lub nadpalenia.

- Je¿eli na przewodzie widaæ uszkodzenia, oddaæ urz¹dzenie sprzedawcy.

NIE WYMIENIAÆ SAMODZIELNIE PRZEWODU

- Je¿eli przewód nie wykazuje anomalii, za³o¿yæ tarcze i umocowaæ 5 wkrêtami (25).

10-2. Przewód elastyczny miêdzy zaworem redukcyjnym i

g³owic¹ urz¹dzenia

- Sprawdzic raz w miesiacu stan miekkiego przewodu i wymienic go jesli przedstawia znaki zuzycia lub pekniecia.

- Miekki przewód musi zostac zastapiony nowym przewodem takiej samej dlugosci i jakosci.

- Miekki przewód lub przewód gietki musi zostac zastapiony w okresie wskazanym na nim w zaleznosci od kraju.

- Wykonaæ kontrolê szczelnoci zgodnie z instrukcj¹ § 4.

11. Sk³adowanie i anomalie funkcjonowania

Po ca³kowitym sch³odzeniu urz¹dzenia:

- Sprawdziæ, czy dop³yw gazu jest prawid³owo zamkniêty na poziomie butli gazowej. (zawór butli lub pokrêt³o zaworu redukcyjnego w pozycji zamkniêtej).

- Urz¹dzenie i butle przechowywaæ w ch³odnym, suchym i przewiewnym miejscu niedostêpnym dla dzieci, nigdy w piwnicy. Butla gazowa z propanem musi byæ przechowywana poza pomieszczeniami mieszkalnymi lub pomieszczeniami do nich przyleg³ymi.

- D³ugie przechowywanie urz¹dzenia:

4od³¹czyæ butle od urz¹dzenia, 4ustawiæ parabolê w pozycji pionowej i przykryæ pokrowcem,

zapobiegaj¹c dostêpowi paj¹ków do otworów palnika (pajêczyny powoduj¹ powstawanie du¿ego p³omienia na palniku).

- W przypadku zatkania wtryskiwaczy, (butla zawiera jeszcze gaz, ale urz¹dzenie nie zapala siê) nie próbowaæ samodzielnego odtykania, skontaktowaæ siê z autoryzowanym serwisem.

12. Warunki zastosowania gwarancji

Produkt objêty jest gwarancj¹ na czêci zamienne i serwis przez okres 2 lat, licz¹c od dnia zakupu, z wyj¹tkiem kosztów zwrotu produktu, które pokrywa konsument. Gwarancja obowi¹zuje je¿eli dostarczony produkt nie odpowiada zamówieniu lub stwierdzono w nim wady. Do reklamacji winien byæ do³¹czony dowód zakupu (np. faktura, paragon) z dat¹ zakupu towaru. Produkt nale¿y zwróciæ na w³asny koszt do jednej z autoryzowanych stacji serwisowych, w ca³oci, nie zdemontowany. W reklamacji zostanie nastêpnie opisany charakter stwierdzonego problemu. Produkt bêd¹cy przedmiotem reklamacji zostanie naprawiony, wymieniony lub nast¹pi zwrot kosztów, w ca³oci lub czêci. Gwarancja nie obowi¹zuje je¿eli usterka nast¹pi³a z powodu (i) niew³aciwego u¿ywania lub przechowywania produktu, (ii) b³êdów w obs³udze technicznej i konserwacji oraz u¿ytkowania niezgodnego z instrukcj¹ obs³ugi, (iii) a tak¿e naprawy, modyfikacji lub konserwacji przez nieupowa¿nione osoby trzecie, (iv), jak równie¿ u¿ywania nieoryginalnych czêci zamiennych.

UWAGA : uzytkowanie profesjonalne produktu nie jest objete gwarancja.

Jeli nie zdolaja Panstwo rozwiazac problemu, prosimy skontaktowac sie z punktem sprzedazy, lub zadzwonic pod numer telefonu:

Web site: www.campingaz.com

Page 35

1. Para su seguridad

- Lea detenidamente este manual antes de montar y de utilizar su aparato. Consérvelo cuidadosamente y consúltelo cada vez que sea necesario.

- La utilización de este aparato en locales totalmente cerrados puede ser peligrosa y está PROHIBIDA.

- El aparato debe ser instalado en conformidad con las instrucciones y las reglamentaciones locales, especialmente en lo referente a la instalación y la utilización en establecimientos abiertos al público.

- Application des Gaz declina toda clase de responsabilidad en caso de mala instalación o de fallos de utilización consecutivos al incumplimiento de las reglas específicas a los establecimientos abiertos al público.

- ESTE APARATO SÓLO DEBE SER UTILIZADO AL AIRE LIBRE O EN UN ESPACIO MUY BIEN VENTILADO. Un espacio ventilado debe tener como mínimo el 25% de su superficie total abierta.

- La superficie total es la suma de las superficies de las paredes.

- No almacene y no utilice gasolina u otros líquidos o vapores inflamables cerca de su aparato. Ningún material combustible debe encontrarse en un radio de 60 cm alrededor del aparato.

- No desplace el aparato mientras está en funcionamiento y utilícelo sobre un suelo horizontal (inclinación inferior a 10° fig. 24).

- Le aconsejamos que utilice propano.

- No utilice una alimentación de butano cuando la temperatura es inferior a 5°C. CUIDADO: Hay partes accesibles (parábola) que pueden estar muy calientes. No deje que los niños se acerquen al aparato.

- Los vendavales fuertes pueden volcar el aparato. En caso de viento violento, debe tenerse mucho cuidado para que el aparato no se vuelque.

- Si hay olor a gas:

4Cierre la llegada de gas (grifo de la botella o manecilla del

regulador)

4Aleje las llamas. 4Si el olor continúa, desconecte el regulador de la botella,

ponga la botella al aire libre y póngase en contacto con el vendedor de la botella. El aparato debe ser examinado y reparado antes de utilizarlo de nuevo.

- Después de la utilización, cierre siempre el grifo de gas de la botella o la manecilla del regulador.

2. Botella de gas

Este aparato está estudiado para funcionar con botellas de gas butano o propano de 6 Kg a 15 Kg equipadas con un regulador apropiado (véase Gases y Presiones de Utilización, página 2,3 y 4). Utilice solamente el tipo de gas y de botella indicado por el fabricante. Para un rendimiento óptimo en todas las condiciones climáticas, le aconsejamos que utilice preferentemente propano.

3. Tubo flexible de gas

Este aparato de calefacción para terrazas debe ser utilizado con un tubo flexible de 1,25 m destinado a la utilización con butano o con propano, en conformidad con las reglamentaciones nacionales vigentes (NF, BS, UNE, UNI, etc.)

1 - Montaje

Seguir el orden de montaje utilizando conjuntamente los folletos, textos y dibujos.

1) Sacar todas las piezas del embalaje e identificarlas con ayuda de los esquemas de montaje adjuntos.

2) Proceder al montaje siguiendo el orden indicado por medio de las ilustraciones.

2 - Seguridad

Debe ser reemplazado en caso de deterioro, si presenta señales de envejecimiento o agrietamientos. No tirar de él ni torcerlo. Mantenerlo alejado de todas las partes que pudieran estar calientes.

4. Pruebas de hermeticidad

Operar afuera de los locales, alejado de todo material inflamable y llama viva. No fumar. No utilizar llama para detectar cualquier fuga de gas.

4-1. Antes de montar la cabeza del aparato sobre el tubo

(12).

- Verificar que los volantes de ajuste estén en posición cerrada (

- Atornillar la boquilla (con su arandela) contenida en los tornillos en una bolsita fijada al racor de entrada de gas del aparato.

- Encajar el tubo flexible alrededor de la boquilla en el radiador de patio y del regulador sin introducirlo en el tubo.

- Utilizar una llave para inmovilizar el manguito de entrada del aparato y apretar o aflojar la punta con otra llave.

- Fijar el collar de apriete del tubo flexible en el extremo por el lado del radiador de patio.

- No fijar el collar de apriete del tubo flexible por el lado del regulador.

- Verificar la presencia y el buen estado de la junta del regulador y luego fijar el regulador a la bombona de gas.

- Abrir la llegada de gas (grifo de la bombona (fig. 13A) o palanca en el regulador (fig. 13B)) y eventualmente pulsar el botón de reinicialización del regulador (según las instrucciones de uso del regulador).

- Aplicar la solución de detección de fugas de gas en los racores de la bombona, del regulador, del tubo flexible y del radiador manteniendo el botón de mando en posición PARADA (

- La aparición de burbujas en el punto de aplicación de la solución señala una fuga de gas.

- Para estancar la fuga, apretar la tuerca en el regulador o en la boquilla. PELIGRO: NUNCA USE EL RADIADOR DE VERANDA SIN REPARAR LA FUGA.

- Cortar la alimentación de gas (grifo de la botella o maneta del regulador).

- Si no se detecta ninguna fuga, desconectar el tubo flexible del regulador.

- Colocar el tubo flexible en el tubo y fijar la cabeza del aparato en el tubo (fig.11).

4-2. Después de la fijación de la cabeza del aparato sobre el

tubo

- Meter el tubo flexible sobre la boquilla del regulador y fijar el collar.

- Abrir la llegada de gas (grifo de la botella (fig. 13A) o maneta del regulador (fig. 13B)) y pulsar sobre el botón eventual de armado del regulador (según el manual del regulador).

- Poner el líquido espumante sobre los racores botella/regulador/tubo flexible dejando los volantes de ajuste en posición cerrada.

- Suprimir las fugas eventuales como se indica en el párrafo 4-1. No poner en servicio un aparato que tenga fuga.

- Cierre la llegada del gas (grifo de la botella o maneta del regulador).

Page 36

1. Colocación o cambio de la pila de alimentación en el casete de encendido (fig. 14)

- Apoyar en la lengüeta (A) y retirar completamente el casete de encendido (14) de su alojamiento manteniéndolo para no arrancar el hilo de conexión.

- Voltear el casete, quitar la pila usada (si es conveniente).

- Insertar la pila (tipo LR 03 / AAA) en el alojamiento respetando la posición indicada en la caja ("+" con "+" y "-" con "-").

- Volver a poner el casete de encendido (14) en su lugar cuidando que esté hundido hasta el fondo de su alojamiento.

Desechos eléctricos y electrónicos:

No desechar las pilas gastadas en el cubo de la basura. Deposítelas en un contenedor previsto para el reciclaje.

Retire las pilas antes de desechar el aparato.

Este símbolo de reciclado significa que este aparato es objeto de una recogida selectiva. Al final de su vida útil, el aparato debe ser desechado correctamente. El aparato no debe ser puesto con los residuos municipales no clasificados. No arrojarlo en la naturaleza y no incinerarlo: la presencia de ciertas sustancias peligrosas en los equipos eléctricos y electrónicos puede ser perjudicial para el medio ambiente y tener efectos potenciales en la salud humana. Si usted desea deshacerse de su aparato, sírvase llevarlo a un centro de valorización de residuos previsto especialmente para este fin (vertedero). Solicite información a las autoridades locales. La recogida selectiva de estos residuos favorecerá la reutilización, el reciclado u otras formas de valorización de los materiales reciclables contenidos en estos residuos.

2. Utilización de la calefacción

2-1. Encendido del quemador con el sistema electrónico

(fig.19)

- Si la lámpara (Sun Force Advantage Deluxe) no está activada abrir la llegada del gas (grifo de la botella (fig. 13-A) o maneta del regulador (fig. 13-B) y armado eventual).

- Abrir el gas girando el volante (21) en sentido contrario a las manecillas del reloj hasta el tope.

- Pulsar sobre el botón (B) del casete de encendido y simultáneamente hundir el volante (21).

- En el momento del encendido : soltar el botón del casete de encendido pero continuar manteniendo el volante (21) hundido durante 15 segundos.

- Soltar la presión sobre el volante : la calefacción funciona al máximo.

- Si el quemador se apaga : recomenzar la operación de encendido.

NOTA:

- Después de la primera utilización, la rejilla del quemador tiene un aspecto negro que es normal y que no reduce las prestaciones.

2-2. Encendido manual del quemador (fig.19)

- Operar como se indica en el párrafo siguiente, pero en lugar de pulsar sobre el botón del casete de encendido presentar un fósforo encendido (C) en el nivel superior de la rejilla radiante.

- En el momento del encendido retirar el fósforo.

2-3. Ajuste de la calefacción

- Para obtener el funcionamiento mínimo : girar el volante (21) en el sentido contrario a las manecillas del reloj hasta la posición caudal reducido.

2-4 Extinción

- Girar el volante (21) en el sentido de las manecillas del reloj hasta el tope posición (

NOTA : El aparato está equipado con dos seguridades.

1) La " seguridad de extinción " cierra automáticamente el cau-

dal de gas al quemador de calefacción si éste se apaga accidentalmente.

2) La " seguridad de basculación " cierra automáticamente el caudal de gas a todo el aparato si éste se encuentra colocado según un ángulo superior a los 45° en relación a la vertical o si éste bascula y cae en el suelo.

3. Orientación de la parábola (fig.20 - 21)

Para una mayor comodidad, la parábola (22) del aparato puede ser ajustada orientada de manera que se envíe la radiación hacia la zona que se va a calentar. Proteger el quemador de la influencia del viento girando el aparato para que la parábola haga pantalla sobre todo durante el encendido.

3-1. Orientación de la parábola (fig. 20 - 21)

- No tocar la parábola (22) sin guantes pues puede estar muy

caliente. Utilizar la empuñadura (23) prevista para este efecto jalando por encima verticalmente de arriba hacia abajo : detenerse sobre la posición buscada.

- Utilizar siempre la empuñadura para cambiar la orientación o

poner la parábola en posición horizontal.

Nota : No rebasar la posición horizontal alzando la empuñadura.

4. Desmontaje y cambio de la botella de gas

- Para la colocación o el cambio de una botella de gas, ope-

rar siempre al exterior, nunca en presencia de una llama, fuente de calor o chispa (cigarrillo, aparato eléctrico, etc.) y lejos de otras personas y de materiales inflamables.

- Verificar que el grifo de la botella o la maneta del regulador

estén en posición cerrada.

- Levantar el protector de la bombona para liberar totalmente la bombona de gas y desenganchar la correa de seguridad con ayuda del clip (M). (fig.12)

- Desacoplar el regulador de la botella de gas.

- Retirar la botella de gas de la base del aparato.

- Colocar la nueva botella de gas.

- Acoplar el regulador a la botella de gas (verificar la junta del regulador).

- Volver a poner la correa de seguridad y bajar el protector de la bombona hasta abajo del todo.

- No taponar los orificios de ventilación del alojamiento de la botella.

- Comprobar el estado del tubo flexible.

5. Colocación de la camisa. (fig. 15) (modelo con lámpara, Camisa: M)

- Levantar (A) el soporte de pie (17) y hacerlo pivotear sobre él mismo por un cuarto de vuelta.

- Deslizar la camisa (16) sobre el quemador, el agujero de mayor diámetro hacia abajo ; introducir bien el orificio de la camisa en la garganta (B) del quemador.

- Llevar el soporte de pie (17) a su posición inicial e introducir el orificio superior de la camisa en la garganta (C) del soporte de pie.

5-1. Quemde la camisa (fig.16) (operar al exterior):

- NO ABRIR EL GAS, presentar una llama (encendedor o fós- foro) a proximidad de la camisa.

- Dejarlo consumir completamente (paso de un color negro con desprendimiento de humo al color blanco : combustión terminada).

- (A) Colocar el vidrio (18) y (B) enganchar la tapa (19) sobre el vidrio.(fig. 17).

6. Utilización de la lámpara (fig. 18) (modelo con lámpara)

Algunos consejos suplementarios :

ATENCION : después de la primera utilización la camisa se vuelve muy frágil. Evite tocarlo pues se rompería.

- No hacer funcionar la lámpara con un camisa que presente desgarres (riesgo de romper el vidrio). Reemplazarlo exclusivamente por un camisa especial Campingaz

- Quitar el manguito dañado y soplar sobre el quemador para retirar el polvo, luego operar como se indica en los párrafos " Colocación de la camisa " y " Quemde la camisa ".

3 - Utilización y Mantenimiento

Page 37

6-1. Encendido de la lámpara con el sistema electrónico

- Si el quemador de calefacción no está activado, abrir la llegada del gas (grifo de la botella o maneta del regulador y armado eventual).

- Abrir el gas girando el volante (20) en el sentido contrario a las manecillas del reloj, aproximadamente 1/4 de vuelta.

- Pulsar sobre el botón (B) del casete de encendido (14) hasta obtener el encendido luego soltar el botón.

- Si varias pruebas se revelan infructuosas verificar si el depósito contiene gas.

6-2. Encendido manual de la lámpara

- Presentar un fósforo encendido (C) al nivel de la abertura entre el vidrio y la tapa luego abrir progresivamente el gas girando el volante (20) en el sentido contrario al de las manecillas del reloj.

6-3. Ajuste de la intensidad luminosa

- Se puede ajustar la luminosidad de la lámpara girando lentamente el volante (20).

6-4. Extinción

- Cerrar el grifo girando el volante (20) a fondo en el sentido de las manecillas del reloj.

7. Cambio del vidrio (modelo con lámpara)

Operar siempre cuando el aparato no esté en funciona-

miento.

- Retirar la tapa (19) de encima del vidrio (18).

- Eliminar el vidrio roto tomando precauciones para no lastimarse con los pedazos cortantes.

- Colocar el nuevo vidrio y enganchar la tapa por encima.(fig. 17).

8. Cambio de la camisa

(modelo con lámpara)

Ver párrafo " Colocación de la camisa ".

9. Desplazamiento del aparato (Sun F

orce Advantage

Deluxe / Sun Force Advantage Comfort)

Por razones de seguridad, no desplazar jamás el aparato en funcionamiento.

- Detener el funcionamiento del aparato tal como se indica en el párrafo 3-2-4 y 3-6-4 (modelo con lámpara).

- Cerrar la entrada de gas (válvula de la bombona (fig. 13A) y/o manecilla del regulador de presión (fig. 13B))

- Comprobar que la correa de seguridad bloquea bien la bombona de gas en su alojamiento.

- Inclinar el aparato hacia atrás para que se apoye sobre las ruedas y desplazarlo lentamente. (fig. 25)

10. Mantenimiento

10-1. Tubo flexible entre los grifos y el quemador de cale-

facción

- Verificar una vez al año el estado correcto de este tubo (que no tiene fecha de caducidad). Para eso :

4desconectar el regulador de la botella, 4retirar los volantes (20) y (21), 4orientar la parábola verticalmente, 4desatornillar los 5 tornillos (25) - fig. 22 - y retirar la placa, 4el tubo flexible aparece (26) (fig. 23).

- Verificar que este tubo flexible no presente ningún defecto de envejecimiento como resquebrajamiento, corte o quemadura.

- Si el tubo presenta algunos defectos, llevar el aparato a su revendedor.

NO CAMBIAR USTED MISMO ESTE TUBO

- Si no existe anomalía, volver a poner la placa y fijarla con ayuda de los 5 tornillos (25).

10-2. Tubo flexible entre el regulador y la cabeza del apa-

rato

- Compruebe una vez al mes el estado del tubo flexible y cámbielo si presenta señales de envejecimiento o agrietamientos.

- El tubo flexible debe ser cambiado por un nuevo tubo de la misma longitud y de calidad equivalente.

- El tubo flexible debe ser reemplazado según la periodicidad indicada arriba, según los países.

- Efectuar los controles de hermeticidad según § 4.

11. Almacenamiento y anomalías de funcionamiento

Después de enfriamiento completo de su aparato :

- Verificar que el gas esté bien cerrado al nivel de la botella de gas (grifo de la botella o maneta del regulador en posición cerrada).

- Almacenar el aparato y su botella de gas en un lugar fresco, seco y ventilado, fuera del alcance de los niños, nunca en un sótano o una bodega. La botella de gas propano debe ser almacenada fuera de los locales de habitación o de sus dependencias.

- Para un almacenamiento prolongado del aparato :

4quitar la botella del aparato, 4poner la parábola en posición vertical y recubrirla con una

funda, impidiendo la entrada de arañas en los venturis de los quemadores (las telarañas provocan largas llamas en el quemador).

- En caso de taponamiento de los inyectores (la botella todavía contiene gas pero el aparato no se enciende), no intentar destaparlos, llevar el aparato a su revendedor.

12. Condiciones de aplicación de la garantía

El producto tiene una garantía total de piezas y mano de obra de 2 años a contar de su fecha de compra, excluyendo los gastos de retorno del producto que corren a cargo del comprador. La garantía se aplica cuando el producto suministrado no está en conformidad con el pedido o cuando presenta fallos, a condición de que la reclamación se acompañe con un documento que justifique la fecha de la compra (Ej. factura, ticket de caja). El producto deberá ser devuelto con porte pagado, completo y sin desmontar, a uno de los centros técnicos oficiales y la reclamación deberá describir la naturaleza del problema constatado. El producto que sea objeto de la reclamación podrá ser reparado, reemplazo o reembolsado, de manera total o parcial. La garantía será nula y no se aplicará si el daño se produce a raíz de (i) un empleo o almacenamiento incorrectos del producto, (ii) de una carencia de mantenimiento del producto o de un mantenimiento no confirme con las instrucciones de utilización, (iii) de la reparación, modificación o mantenimiento del producto por un tercero no homologado, (iv) de la utilización de piezas de repuesto que no sean piezas de origen.

NOTA: El uso profesional de este producto no está cubierto por la garantía.

Si no llega a resolver el problema, sírvase entrar en contacto con su vendedor, quien le indicará el Servicio Postventa más cercano a su domicilio o, en su defecto, llame por teléfono al Servicio de Informaciones al Consumidor CAMPINGAZ:

SERVICIOS DE CONSUMIDORES

PRODUCTOS COLEMAN SA - Cañada Real de las Merinas Nº 13, planta 5ª

Centro de Negocios Eisenhower - 28042 MADRID

Tel: 34-91-275-43-96 Fax: 34-91-275-43-97

Web site: www.campingaz.com

Page 38

1. Af sikkerhedsmæssige hensyn

- Læs denne vejledning grundigt igennem, inden apparatet monteres og tages i brug. Gem den et sikkert sted og tag den frem, hver gang du har behov for det.

- Anvendelse af dette apparat i helt lukkede rum kan være farligt og er derfor STRENGT FORBUDT.

- Apparatet skal installeres i henhold til vejledningen og de lokale forskrifter, særligt i forbindelse med installation og anvendelse i rum, der er åbne for offentligheden.

- Application des Gaz frasiger sig ethvert ansvar i tilfælde af forkert installation eller anvendelse, som skyldes manglende overholdelse af de specifikke regler der vedrører bygninger, der er åbne for publikum.

- DETTE APPARAT ER KUN FORBEHOLDT UDENDØRS BRUG ELLER I RUM MED GOD LUFTTILFØRSEL. Med god lufttilførsel menes der, at mindst 25% af rummets totale areal skal være helt åbent. Rummets totale areal svarer til arealet af alle murerne sammenlagt.

- Benzin eller andre brandfarlige væsker og dampe må ikke opbevares eller anvendes i nærheden af apparatet. Sørg for at der ikke findes nogen brandbare stoffer i en omkreds af 60 cm omkring apparatet.

- Flyt ikke apparatet under brug, og placer det altid på et plant underlag (hældning under 10° - fig. 24)

- Vi anbefaler, at du bruger propangas.

- Brug ikke butangas, hvis temperaturen er under 5°C.

- ADVARSEL: Visse af de tilgængelige dele (skærmen) kan blive meget varme. Disse bør derfor holdes væk fra små børns rækkevidde.

- Kraftige vindstød kan vælte apparatet. Ved kraftig vind, bør der tages særlige forholdsregler for at undgå, at apparatet vælter.

- Hvis der lugter af gas:

4Luk for gastilførslen (flaskens ventil eller trykregulatorens

håndtag)

4Sluk al ild 4 Hvis gaslugten varer ved, skal flaskens trykregulator

afmonteres og flasken skal placeres i fri luft. Kontakt derefter forhandleren af flasken. Apparatet skal undersøges og repareres, inden det igen tages i brug.

- Luk altid for gastilførslen på flaskens ventil og/eller trykregulatorens håndtag efter brug.

2. Gasflaske

Dette apparat er beregnet til brug med butan- eller propangasflasker på 6-15 kg og er udstyret med en egnet trykregulator (se gasser og brugstryk, side 2,3,4). Anvend kun den type gas og flaske, som anbefales af fabrikanten. For en optimal ydelse under alle vejrforhold, anbefaler vi fortrinsvist propangas.

3. Gasslange

Til dette varmeapparat til terrasser skal der bruges en 1,20 m lang slange, der er specielt beregnet til butan- eller propangas i overensstemmelse med de gældende lokale forskrifter (NF, BS, UNE, UNI osv.) Slangen skal udskiftes, hvis den er beskadiget, hvis der er tegn på slid eller revner. Slangen må aldrig trækkes eller vrides. Hold slangen væk fra dele, der kan blive varme.

1 - Montering

Følg monteringsvejledningen og brug både tekst og illustrationer.

1) Tag alle dele ud af emballagen, og identificer dem ved hjælp af vedlagte montageskemaer.

2) Monter apparatet i den rækkefølge, der er vist på illustrationerne fra

2 - Sikkerhed

4. Tæthedstest

Testen skal udføres udendørs på afstand af alt brændbart materiale og åben ild. Rygning forbudt. Brug ikke åben ild til at spore en gaslækage.

4-1. Før apparatets øverste del monteres på røret (12)

- Kontroller, at indstillingsgrebene er i lukket stilling

(l).

- Skru dysen (med den tilhørende skive) i. Denne dyse er indeholdt i posen med skrueartikler, der er fastgjort til apparatets gastilførselsstuds.

- Skub slangen op omkring dysen på gårdhaveradiatoren og på regulatoren, uden at indføre den i røret.

- Brug en nøgle til at holde apparatets indgangsfitting fast og stram til eller løsn enden med en anden nøgle.

- Fastgør slangespændebåndet på den ende af slangen, der er forbundet til gårdhaveradiatoren.

- Lad være med at fastgøre slangespændebåndet, der sidder på den ende af slangen, der er forbundet med regulatoren.

- Kontrollér, at regulatorens pakning er på plads, og at den er i god stand, og fastgør dernæst regulatoren på gasflasken.

- Luk op for gastilførslen (hane på gasflasken (fig. 13A) eller håndtag på regulatoren (fig. 13B)) og tryk eventuelt på armeringsknappen på regulatoren (ifølge brugsvejledningen for regulatoren).

- Påfør opløsningen til sporing af utætheder på alle forbindelsesstykkerne på gasflasken, regulatoren, slangen og radiatoren, alt imens betjeningsknappen holdes i stillingen

(l).

- Hvis der iagttages bobler, dér hvor opløsningen er påført, er det tegn på tilstedeværelsen af en utæthed.

- For at standse gasudslippet strammes møtrikken ved regulatoren eller dysen, og det kontrolleres, at slangen er korrekt monteret. FARE: BRUG ALDRIG VERANDARADIATOREN, NÅR EN UTÆTHED ER KONSTATERET.

- Afbryd gastilførslen (håndtaget på gasregulator).

- Hvis der ikke er nogen lækage, skal slangen kobles fra gasregulator.

- Slangen føres gennem røret, som sættes fast på toppen af apparatet (fig.11).

4-2. Når apparatets øverste del er monteret på røret

- Tilslut slangen til regulatorens tilslutningsstuds, og fastspændspændebånd.

- Åbn gastilførslen (hane på flasken (fig. 13A) eller håndtaget på regulator (fig. 13B)), og tryk på knappen til aktivering af regulator.

- Hæld en skummende væske på koblingerne flaske/gasregulator/slange, og lad indstillingsgrebene være i lukket stilling.

- Afhjælp eventuelle lækager som anført i afsnit 4-1. Brug ikke apparatet, hvis det lækker.

- Luk gastilførslen (håndtaget på gasregulator).

Page 39

1. Isætning eller udskiftning af batteriet i tændingskassetten (fig. 14)

- Tryk på fligen (A), og tag hele tændingskassetten (14) ud af lejet, og hold den, så forbindelsesledningen ikke afbrydes.

- Vend kassetten om, og tag (i givet fald) det brugte batteri ud.

- Sæt batteriet (type LR 03 / AAA) i rummet i den rigtige retning, der er vist på boksen (+ til + og - til -).

- Sæt tændingskassetten (14) på plads, og sørg for, at den føres helt ind i rummet.

Instruktioner til montering og genbrug af det elektroniske sæt til tænding:

Smid ikke de brugte batterier i skraldespanden. Aflever dem i de dertil beregnede indsamlingsbokse med henblik på genbrug.

Tag batterierne ud af apparatet, inden det kasseres.

Dette genbrugssymbol betyder, at apparatet er genstand for selektiv affaldsindsamling.Ved afslutningen af dets levetid skal apparatet bortskaffes på korrekt vis. Apparatet må ikke bortskaffes sammen med usorteret kommunalt affald. Må ikke deponeres i naturen eller brændes: tilstedeværelsen af visse farlige stoffer i det elektriske og elektroniske udstyr kan skade miljøet og have potentielle helbredseffekter på mennesker. Hvis du ønsker at bortskaffe apparatet, bør det bringes til et dertil indrettet genbrugscenter (genbrugsplads). Henvend dig til de lokale myndigheder. Den selektive affaldsindsamling fremmer genbruget, recirkuleringen eller andre former for nyttiggørelse af de recirkulerbare materialer, der er indeholdt i affaldet.

2. Brug af opvarmningen

2-1. Tænding af brænderen med det elektroniske system

(fig.19)

- Hvis lampen (Sun Force Advantage Deluxe) ikke er tændt, åbnes gastilførslen (hanen på flasken (fig. 13-A) eller håndtaget på gasregulator (fig. 13-B) med eventuel aktivering).

- Åbn gassen ved at dreje grebet (21) længst muligt mod uret.

- Tryk på knappen (B) på tændingskassetten, og tryk samtidig på grebet (21).

- Når brænderen er tændt: Slip knappen på tændingskassetten, men fortsæt med at holde grebet (21) trykket ind i 15 sekunder.

- Slip grebet: Varmen er nu tændt på maksimum.

- Hvis brænderen slukker: Gentag fremgangsmåden for tænding.

NB:

- Efter første gangs brug, vil brænderens rist være sort. Dette er helt normalt, og vil ikke forringe dens ydeevne.

2-2. Manuel tænding af brænderen (fig.19)

- Følg fremgangsmåden som beskrevet i afsnittet herover, men hold en tændt tændstik (C) hen til strålegitterets øverste kant i stedet for at trykke på knappen på tændingskassetten.

- Flyt tændstikken, så snart brænderen tænder.

2-3. Indstilling af varmen

- Hvis varmen skal indstilles på minimum: Drej grebet mod uret til positionen for lav styrke.

2-4. Slukning

- Drej grebet (21) med uret til positionen

(l).

Bemærk: Apparatet er udstyret med to sikkerhedsanordninger

1) Slukningssikringen lukker automatisk for gastilførslen til

brænderen, hvis brænderen slukkes ved en fejl.

2) Tipsikringen lukker automatisk for gastilførslen til apparatet,

hvis apparatet befinder sig i en vinkel på mere end 45° i forhold til lodret position, eller hvis det vælter.

3. Indstilling af skærmens retning (fig. 20 - 21)

For at opnå optimal brugskomfort kan apparatets skærm (22) indstilles drejes, så strålerne sendes mod det område, der skal opvarmes. Beskyt brænderen mod vinden ved at dreje apparatet, så skærmen fungerer som en beskyttelse, specielt under tænding.

3-1. Indstilling af skærmens retning (fig. 20 - 21)

- Rør ikke skærmen (22) med hænderne uden beskyttelse, da den kan være meget varm. Brug håndtaget (23), der er beregnet hertil, og træk i det oppefra og ned. Stands i den ønskede position.

- Brug altid håndtaget til at ændre skærmens retning eller til at indstille skærmen i vandret position. Bemærk: Flyt ikke forbi vandret position, når håndtaget løftes.

4. Afmontering og udskiftning af gasflasken

- Når gasflasken skal installeres eller udskiftes, skal det altid gøres udendørs, aldrig i nærheden af åben ild, en varmekilde eller gnister (cigaret, elektrisk apparat mv.), og langt fra andre personer og letantændelige materialer.

- Kontroller, at håndtaget på gasregulator er i lukket position.

- Løft flaskeskjuleren op, indtil gasflasken er helt fri, og løsn sikkerhedsstroppen ved hjælp af spændet (M). (fig.12)

- Afmonter regulator fra gasflasken.

- Tag gasflasken ud af apparatet.

- Sæt den nye gasflaske på plads.

- Tilslut regulator til gasflasken

- Sæt sikkerhedsstroppen på igen, og træk flaskeskjuleren ned på plads.

- Luftåbningerne af flaskens sæde må ikke tilstoppes.

- Kontroller at den fleksible slange er i god behold.

5. Montering af glødenettet (fig.15) (model med lampe, glødenet: M)

- Løft (A) armen (17), og drej den en kvart omgang rundt om sig selv.

- Skub glødenettet (16) ind på brænderen, så hullet med den største diameter vender nedad. Før glødenettets åbning ind i brænderens rille (B).

- Før armen (17) tilbage til udgangspositionen, og før glødenettets øverste åbning ind i armens rille (C).

5-1. Brænding af glødenettet (fig.16) (skal gøres uden-

dørs):

- ÅBN IKKE FOR GASSEN, men hold en flamme (lighter eller tændstik) hen ved siden af glødenettet.

- Lad det brænde helt op. Det skifter fra sort farve med udvikling af røg til en hvidlig farve, når forbrændingen er slut.

- (A) Sæt glasset (18) på (B), og monter derefter dækslet (19) oven på glasset (fig. 17).

6. Brug af lampen (fig. 18) (model med lampe)

Endnu et par gode råd:

ADVARSEL: Efter brug første gang bliver glødenettet meget skrøbeligt. Undgå at røre det, da det bliver ødelagt.

-Tænd ikke lampen, hvis glødenettet udviser tegn på revner (risiko for, at glasset går i stykker). Det må kun udskiftes med et specielt glødenet fra Campingaz®.

-Tag det ødelagte glødenet af, og pust på brænderen for at fjerne alt støv. Følg derefter fremgangsmåden, der er beskrevet under afsnittet Montering af glødenettet og Brænding af glødenettet.

6-1. Tænding af lampen med det elektroniske system

- Hvis brænderen ikke er tændt, åbnes gastilførslen (håndtaget på gasregulator).

3 - Anvisninger for brug og vedligeholdelse

Page 40

- Åbn gassen ved at dreje grebet (20) længst muligt mod uret, ca. 1/4 omgang.

- Tryk på knappen (B) på tændingskassetten (14), indtil den tænder, og slip derefter knappen.

- Hvis det efter flere forsøg stadig ikke er muligt at tænde brænderen, skal det kontrolleres, om der er mere gas på flasken.

6-2. Manuel tænding af lampen

- Hold en tændt tændstik (C) hen til åbningen mellem glasset og dækslet, og åbn derefter langsomt for gassen ved at dreje indstillingsgrebet (20) mod uret.

6-3. Indstilling af lysstyrken

- Lampens lysstyrke kan indstilles ved langsomt at dreje grebet (20).

6-4. Slukning

- Luk for gassen ved at dreje grebet (20) længst muligt med uret (l).

7. Udskiftning af glasset (model med lampe)

Glasset må kun udskiftes, når apparatet ikke er tændt.

- Tag dækslet (19) af, der sidder oven på glasset (18).

- Bortskaf det ødelagte glas, og pas på ikke at blive såret på grund af de skarpe glasstumper.

- Monter det nye glas, og sæt derefter dækslet på (fig. 17).

8. Udskiftning af glødenettet (model med lampe)

Se afsnittet Montering af glødenettet.

9.Flytning af apparatet (Sun Force Advantage Deluxe / Sun Force Advantage Comfort)

Af sikkerhedsårsager må apparatet aldrig flyttes, mens det er i brug.

- Sluk for apparatet som vist i punkt 3-2-4 og 3-6-4 (model med lampe)

- Luk for gastilførslen på flaskens hane (fig. 13A) og/eller ventilgrebet (fig. 13B))

- Check, at sikkerhedsstroppen holder gasflasken på plads i dens holder.

- Hæld apparatet bagover, indtil det støtter på hjulene, og flyt det langsomt (fig. 25).

10. Vedligeholdelse

10-1. Slangen mellem gashanerne og brænderen

- Kontroller en gang om året, at slangen er i god stand. Denne slange er ikke mærket med sidste dato for brug. Benyt denne fremgangsmåde:

4Frakobl regulator fra flasken, 4Afmonter grebene (20) og (21), 4Drej skærmen, så den vender lodret, 4Løsn de 5 skruer (25) - fig. 22 - og tag endedækslet af, 4Slangen bliver nu synlig.

- Kontroller, at slangen ikke viser tegn på fejl, fordi den er gammel eller slidt, f.eks. revner, hak eller forbrændinger.

- Hvis slangen viser tegn på fejl, skal apparatet returneres til forhandleren.

UDSKIFT IKKE SELV DENNE SLANGE

- Hvis slangen er helt i orden, sættes endedækslet på igen. Fastspænd med de 5 skruer (25).

10-2. Slange mellem trykreguleringsventilen og appara-

tets øverste del

- Kontroller slangens tilstand én gang om måneden og skift den ud, hvis der er tegn på slid eller revner.

- Slangen skal udskiftes med et ny slange af samme længde og kvalitet.

- Det bøjelige rør eller slangen skal udskiftes ud fra den hyppighed, som er angivet på slangen/røret, alt afhængigt af hvilket land, apparatet anvendes i.

- Udfør en kontrol af tætheden, se afsnit 4.

11. Opbevaring og funktionsfejl

Når apparatet er helt afkølet:

- Kontroller, at der er lukket for gassen ved gasflasken, dvs. håndtaget på gasregulator er i lukket position.

- Opbevar apparatet med gasflasken på et køligt sted, der er tørt, med god udluftning og utilgængeligt for børn. Det må aldrig opbevares i et kælderrum eller i et underjordisk rum. Flasken med propangas må ikke opbevares i eller ved siden af beboelseslokaler.

- I tilfælde af længere tids opbevaring af apparatet:

4Tag gasflasken ud af apparatet. 4Indstil skærmen i lodret position, og tildæk den med et

betræk for at undgå, at der kravler edderkopper ind i brænderens venturirør (spindelvæv medfører, at brænderen danner lange flammer).

- Hvis dyserne bliver tilstoppet, dvs. at flasken stadig indeholder gas, men at apparatet ikke tændes, skal man ikke forsøge at rense dyserne, men aflevere apparatet hos forhandleren.

12. Garantibestemmelser

Produktet har en total garanti på delene og arbejdskraften for 2 år fra købsdatoen, med undtagelse af forsendelsesudgifterne, som er på brugerens afgift. Garantien er gyldig når det leverede produkt ikke svarer til ordren, eller hvis det er defekt, hvis bare klagen er ledsaget af et bevisdokument (f. eks: faktura, kassebon). Produktet bør sendes frit leveret, komplet og ikke afmonteret, til et af de godkendte garanti servicecentre, og på klagen bør der beskrives det konstaterede problem. Produktet, som er nævnt i klagen, bliver enten repareret, udskiftet eller refunderet, helt eller delvist. Garantien er ikke gyldig og vil ikke blive godkendt når skaden er opstået af (i) ukorrekt anvendelse eller opbevaring af produktet, (ii) vedligeholdelsesfejl af produktet eller vedligeholdelse, der ikke er blevet udført efter brugervejledningen, (iii) reparation, ændring, vedligeholdelse af produktet, udført af en ikke godkendt tredjepart, (iv) anvendelse af uoriginale reservedele.

NB: Garantien bortfalder, hvis produktet anvendes til kommerciel brug.

Hvis De ikke kan løse problemet, bedes de kontakte Deres forhandler, der vil henvise Dem til den serviceafdeling, der er nærmest, hvor De bor, eller ring til CAMPINGAZ® Kundeservice.

HARBOE Trading - Håndvaerkervej 20 - 9700 BRØNDERSLEV - DENMARK

Tlf: 45 98 80 11 87 / Fax : 45 98 80 12 87

Websted: www.campingaz.com

Page 41

1. Turvallisuuden takaamiseksi

- Lue tarkkaan nämä ohjeet ennen laitteen kokoamista ja käyttöä. Säilytä ne huolellisesti ja tutki niitä aina tarpeen vaatiessa.

-Tämän laitteen käyttö kokonaan suljetuissa tiloissa voi olla vaarallista ja siksi se on KIELLETTYÄ.

-Laite on asennettava paikallisten ohjeiden ja sääntöjen mukaisesti, varsinkin silloin, kun on kyse asennuksesta ja käytöstä yleisöä vastaanottavissa tiloissa.

- Application des Gaz kieltäytyy kaikesta vastuusta yleisiä tiloja koskevien erityissäännösten noudattamatta jättämisestä johtuvien asennus- tai käyttövirheiden sattuessa.

- TÄTÄ LAITETTA TULEE KÄYTTÄÄ VAIN ULKOILMASSA TAI HYVIN TUULETETUISSA TILOISSA. Tuuletetun tilan on oltava kooltaan vähintään 25% avoimesta kokonaispinta-alastaan. Kokonaispinta-ala on seinien pinta-alojen summa.

- Älä varastoi äläkä käytä bensiiniä tai muita tulenarkoja nesteitä tai höyryjä laitteen lähistöllä. Minkään palavan materiaalin ei pidä olla 60 cm :n säteellä laitteesta.

- Älä liikuta laitetta paikasta toiseen käytön aikana ja käytä sitä aina vaakasuoralla tasolla (kaltevuus alle 10° - kuva 24).

- Suosittelemme propaanin käyttöä.

- Älä käytä butaania silloin, kun lämpötila on alhaisempi kuin 5°C. VAROITUS : Jotkut käden ulottuvilla olevat osat (heijastin) voivat olla hyvin kuumia. Pitäkää pienet lapset poissa laitteen äärestä.

- Kovat tuulenpuuskat voivat kaataa laitteen. Kun tuuli on kova, laitteen kaatumista tulee erityisesti varoa.

- Jos kaasu haisee : 4Sulje kaasuputki (kaasupullon hana tai paineenalennusventtillin vipu)

4 Sammuta mahdollinen liekki 4Jos haju tuntuu edelleen, irrota paineenalennusventtiili

pullosta, laita pullo ulkoilmaan ja ilmoita asiasta kaasupullojen jälleenmyyjällesi. Laite on tutkittava ja korjattava ennenkuin sitä voidaan taas käyttää.

- Käytön jälkeen kaasu on aina suljettava hanasta ja/tai paineenalennusventtiilin vivusta.

2. Kaasupullo

Tämä laite on suunniteltu toimimaan 6-15 kiloisten butaani- tai propaanikaasupullojen kanssa, joissa on sopiva paineenalennusventtiili (katso kohtaa kaasu ja käyttöpaineet sivu 2, 3, 4). Käytä vain valmistajan ilmoittamaa kaasu- ja pullotyyppiä. Teho on paras kaikissa sääolosuhteissa, mikäli käytät suosittelemaamme propaania.

3. Kaasuletku

Tätä terassilämmitintä on käytettävä 1,20 metrisen taipuisan letkun kanssa, joka on tarkoitettu butaani- ja propaanikäyttöön, täyttää voimassaolevat kansalliset säännöt

(NF, BS, UNE, UNI, jne.....)

Se on vaihdettava mikäli se on vahingoittunut, jos se osoittaa vanhuuden merkkejä tai halkeamia. Älä vedä tai väännä letkua. Pidettävä kaukana kuumenevista osista.

1 - Asennus

Seuraa kokoamisjärjestystä käyttäen apunasi teksti- ja piirrosohjeita

1) Ota kaikki osat pakkauksesta ja paikanna ne oheisten asennuskaavioiden avulla.

2) Suorita asennus kuvien osoittaman järjestyksen mukaisesti

2 - Turvallisuus

4. Tiiviyskokeet

Toimi ulkotiloissa kaukana kaikesta tulenarasta materiaalista ja avotulesta. Älä tupakoi. Älä käytä liekkiä kaasuvuodon löytämiseksi.

4-1. Ennen laitteen asentamista putkeen (12).

- Varmista, että laitteen säätöpainikkeet ovat kiinni-asennossa

(l).

- Ruuvaa suutin (ja sen tiiviste) kaasun sisääntuloliittimeen kiinnitetyssä pussissa olevilla välineillä.

- Työnnä letku suuttimen ympäri lämpösäteilijään ja säätimeen viemättä sitä putkeen.

- Saadaksesi laitteen sisärengas liikkumattomaksi, käytä avaajaa. Kiristääksesi tai löysätäksesi kantaa, käytä toista avainta.

- Kiinnitä letkun kiristinrengas lämmittimen ulkopuoleiseen päähän.

- Älä kiinnitä sitä säätimen puolelle.

- Tarkista säätimen tiivisteen kunto ja kytke sitten säädin kaasupulloon.

- Avaa kaasuhana (pullon hana (kuva 13A) tai säätimen vipu (kuva 13B)) ja paina tilanteen mukaan säätimen uudelleenkäynnistyspainiketta (säätimen käyttöohjeiden mukaisesti).

- Sivele kaasuvuodonilmaisuliuosta pullon liittimiin, säätimeen, letkuun ja lämmittimeen pitäen ohjauspainiketta asennossa SEIS

(l).

- Jos sivelykohdassa kehittyy kuplia, merkitsee se kaasuvuotoa.

- Pysäytä vuoto kiristämällä mutterit säätimen tai suuttimen tasolla ja tarkista, että letku on asennettu oikein. VAARA: ÄLÄ KÄYTÄ KOSKAAN ULKOLÄMMITINTÄ, JOS ON HAVAITTU VUOTO.

- Vuotojen poistamiseksi kiristä paineenalennusventtiilin kiristimet ja/tai laita letku syvemmälle. Älä käytä vuotavaa laitetta.

- Katkaise kaasunsyöttö paineenalennusventtiilin säätövivusta

- Jos vuotoa ei löydy, irrota letku paineenalennusventtiilistä.

- Sijoita pehmeä letku putkeen ja kiinnitä laitteen pää putkeen (kuva 11).

4-2. Laitteen putkeen kiinnittämisen jälkeen

- Laita letku paineenalennusventtiilin letkuistukkaan ja kiinnitä kiristin.

- Avaa kaasuntulo paineenalennusventtiilin säätövivusta (kuva 13B) paineenalennusventtiilin käyttöohjeen mukaan.

- Laita vaahtoavaa nestettä pullon/paineenalennusventtiilin /letkun liitoksiin jättäen säätöpainikkeet kiinni.

- Poista mahdolliset vuodot kuten neuvotaan kappaleessa 4-1. Älä käytä vuotavaa laitetta.

- Sulje kaasuntulo (paineenalennusventtiilin säätövivusta).

Page 42

1. Sytytyskasetin syöttöpariston asennus tai vaihto (kuva 14)

- Paina läppää (A) ja ota sytytyskasetti pois kokonaan (14) paikoiltaan irrottamatta kytkentälankaa.

- Laita kasetti takaisin, poista käytetty paristo (tarvittaessa).

- Laita paristo (tyyppi LR 03 / AAA) paikoilleen noudattaen suojukseen merkittyä asentoa ("+" kanssa "+" ja "-" kanssa "-").

- Laita sytytyskasetti (14) takaisin paikoilleen ja tarkista, että se on työnnetty täysin paikoilleen.

Elektronisen sytytyssetin kokoamis- ja kierrätysohjeet:

Älä heitä käytettyjä paristoja roskiin. Laita ne kierrätystä varten varattuun astiaan.

Ota paristot pois ennen laitteen heittämistä pois.

Kierrätyssymboli tarkoittaa sitä, että laite tulee toimittaa valikoivaan kierrätykseen. Tullessaan käyttöikänsä loppuun laite täytyy poistaa käytöstä asianmukaisesti. Laitetta ei saa heittää pois lajittelemattomien jätteiden kanssa. Älä heitä laitetta luontoon, älä polta sitä: sähköisissä ja elektronisissa piireissä olevat tietyt vaaralliset aineet voivat olla haitallisia ympäristölle ja ne voivat aiheuttaa terveyshaittoja. Jos haluat päästä laitteestasi eroon, toimita jätteiden kierrätyskeskukseen, joka on tarkoitettu tähän tehtävään. Ota selvää paikallisilta viranomaisilta. Jätteiden valikoiva keräys tekee jätteissä olevien kierrätettävien materiaalien uudelleenkäytön tai muun hyötykäytön mahdolliseksi.

2. Lämmityksen käyttö

2-1. Polttimen sähkösytytys(kuva 19)

- Jos lamppu (Sun Force Advantage Deluxe) ei ole käytössä, avaa kaasuntulo paineenalennusventtiilin säätövivusta (kuva 13-B).

- Avaa kaasu kääntämällä säädinpainiketta (21) vastapäivään vasteeseen saakka.

- Paina nuppia(B) sytytyskasetissa ja paina samanaikaisesti säätöpainiketta(21).

- Sytytyksen tapahduttua : vapauta sytytyskasetin nuppi, mutta pidä edelleen säätöpainike (21) painettuna 15 sekunnin ajan.

- Vapauta säätöpainike ylös: lämmitys toimii täydellä teholla.

- Jos poltin sammuu : aloita sytytystoiminto uudelleen.

HUOM:

- Ensimmäisen käytön jälkeen polttimen ritilä on mustunut, mikä on normaalia eikä vaikuta sen toimintaan.

2-2. Polttimen sytytys käsin (kuva 19)

- Toimi kuten edellä olevassa kappaleessa neuvotaan, mutta sytytyskasetin nupin painamisen sijasta, vie palava tulitikku (C) hehkusäleikön yläpuolelle.

- Heti kun sytytys tapahtuu, ota tulitikku pois.

2-3. Lämmityksen säätäminen

- Pienin teho : käännä säätöpainiketta vastapäivään pienennettyyn tehoon saakka (21).

2-4. Sammuttaminen

- Käännä säätöpainiketta (21) myötäpäivään vasteeseen

(l)-

asentoon saakka.

HUOMIO : Laite on varustettu kahdella varmistimella

1) " Sammutusvarmistin " sulkee automaattisesti kaasun

virtaamisen lämmityspolttimeen, jos se sammuu sattumalta.

2) " Tasapainovarmistin " sulkee automaattisesti kaasun

virtaamisen koko laitteeseen, jos se asetettu yli 45° kulmaan suhteessa kohtisuoraan tai jos se keikahtaa ja putoaa maahan.

3. Suuntauksen säätäminen (kuvat 20 - 21)

Käyttömukavuuden takaamiseksi laitteen kuvun (22) suuntausta voidaan säätää niin, että säteily voidaan kohdistaa lämmitettävää aluetta kohti. Suojaa poltin tuulelta kääntämällä laitetta, jotta kupu antaa suojaa erityisesti sytytyksen aikana.

3-2. Kuvun suuntaaminen (kuvat 20 - 21)

- Älä koske kupuun (22) paljain käsin, sillä se voi olla erittäin kuuma. Käytä tarkoitusta varten suunniteltua kahvaa (23) vetämällä kohtisuoraan ylhäältä alas : pysäytä haluttuun asentoon.

- Käytä kahvaa aina, kun haluat vaihtaa suuntausta tai palauttaa kuvun vaaka-asentoon.

Huomio : Älä ylitä vaakatasoa nostamalla kahvaa.

4. Kaasupullon irrottaminen ja vaihto

- Asentaessasi tai vaihtaessasi kaasupulloa suorita toimenpiteet aina ulkona, älä koskaan avotulen, lämmöntai kipinälähteen (savuke, sähkölaite jne) läheisyydessä ja etäällä muista ihmisistä sekä tulenaroista materiaaleista.

- Tarkista, että pullon hana tai paineenalennusventtiilin säätövipu on kiinni.

- Nosta pullon suojusta niin, että kaasupullo irtoaa kokonaan, ja irrota turvahihna liittimellä (M) (kuva12).

- Kytke irti paineenalennusventtiili kaasupullosta.

- Ota kaasupullo pois laitteen alustasta.

- Laita uusi kaasupullo paikoilleen.

- Kytke paineenalennusventtiili kaasupulloon (tarkista paineenalennusventtiilin liitos).

- Laita turvahihna takaisin ja laske pullon suojus alas asti.

- Älä tuki pullon sisuksen tuuletusaukkoa.

- Tarkista letkun kunto.

5. Sukan asentaminen. (kuva 15) (lampullinen malli, Holkki : M)

- Nosta (A) kannatin (17) ja pyöritä itsensä päällä neljänneskierros.

- Liu'uta sukka (16) polttimeen, halkaisijaltaan suurin reikä alaspäin; vie sukan aukko kunnolla polttimen uraan (B).

- Palauta kannatin (17) alkuasentoonsa ja vie sukan suurempi aukko kannattimen uraan (C).

5-1. Sukan polttaminen (kuva 16) (suorita ulkona):

- ÄLÄ AVAA KAASUA, vie liekki (sytytin tai tulitikku) sukan

lähelle.

- Anna sen palaa täysin loppuun (musta väri muuttuu savun haihtuessa valkoiseksi : palaminen päättynyt).

- (A) Laita lasi (18) paikoilleen ja (B) hattu (19) lasiin. (kuva 17).

6. Lampun käyttäminen (kuva 18) (lampullinen malli)

Muutamia lisäneuvoja :

HUOMIO : ensimmäisen käytön jälkeen sukka käy erittäin hauraaksi. Vältä sen koskemista, sillä se voi särkyä.

- Älä käytä lamppua, jos sukassa ilmenee repeämiä (vaarana lasin rikkoutuminen). Vaihda ainoastaan Campingaz®-erityissukkaan.

- Poista viallinen sukka ja puhalla polttimeen puhdistaaksesi pölyn, toimi sitten kappaleissa " Sukan asentaminen " ja " Sukan polttaminen " neuvotulla tavalla.

6-1. Lampun sähkösytytys

- Jos lämmityspoltin ei ole käytössä, avaa kaasuntulo paineenalennusventtiilin säätövivusta.

- Avaa kaasu kääntämällä säätöpainiketta (20) vastapäivään noin 1/4 kierrosta.

- Paina nuppia (B) sytytyskasetissa (14) kunnes sytytys tapahtuu, vapauta sitten säätöpainike.

3 - Käyttö ja huolto

Page 43

- Jos useat yritykset osoittautuvat tuloksettomiksi, tarkista onko säiliössä kaasua.

6-2. Lampun sytytys käsin

- Vie palava tulitikku (C) aukkoon lasin ja hatun väliin, avaa sitten kaasu asteittain kääntämällä säätöpainiketta (20) vastapäivään.

6-3. Valon voimakkuuden säätäminen

- Lampun valoa voidaan säätää kääntämällä hitaasti säätöpainiketta (20).

6-4. Sammutus

- Sulje hana kääntämällä säätöpainike (20) pohjaan saakka myötäpäivään.

7. Lasin vaihto (lampullinen malli)

Suorita toimenpiteet aina, kun laite ei ole toiminnassa.

- Ota hattu (19) pois lasin päältä (18).

- Poista rikkoutunut lasi varoen loukkaamasta itseäsi terävillä sirpaleilla.

- Laita uusi lasi paikoilleen ja hattu päälle.(kuva 17).

8. Sukan vaihtaminen (lampullinen malli)

Katso kappale " Sukan asentaminen ".

9. Laitteen siirtäminen (Sunforce Advantage Deluxe / Sunforce Advantage Comfort)

Turvallisuussyistä laitetta ei saa koskaan siirtää sen ollessa toiminnassa.

- Pysäytä laitteen toiminta kappaleen 3-2-4 ja 3-6-4 ohjeiden mukaan (malli, jossa on lamppu)

- Sulje kaasunotto (pullon venttiili (kuva 13A) ja/tai paineenalennusventtiilin vipu (kuva 13B))

- Tarkista, että turvahihna pitää kaasupullon kunnolla kiinni suojuksessaan.

- Kallista laitetta taaksepäin, kunnes se saa tukea pyöriltä, ja siirrä laite hitaasti. (kuva 25).

10. Huolto

10-1. Letku hanojen ja lämmityspolttimen välillä

- Tarkista kerran vuodessa tämän letkun kunto (jolla ei ole vanhenemispäivää). Sitä varten :

4irrota paineenalennusventtiili pullosta, 4ota pyörät (20) ja (21) pois, 4suuntaa kupu kohtisuoraan, 4ruuvaa auki 5 ruuvia (25) - kuva 22 - ja poista sivulevy, 4letku tulee näkyviin.

- Tarkista, ettei tässä letkussa ilmene vanhenemisesta johtuvia vikoja kuten halkeamia tai palamisjälkiä.

- Jos letkussa ilmenee vikoja, vie laite jälleenmyyjälle.

ÄLÄ VAIHDA ITSE TÄTÄ LETKUA

- Jos poikkeavuuksia ei ilmene, laita sivulevy paikoilleen ja kiinnitä se 5 ruuvin avulla (25).

10-2. Letku paineenalennusventtiilin ja pollttimon välillä

- Tarkasta kerran kuussa letkun kunto ja vaihda se, jos se osoittaa vanhenemisen merkkejä tai halkeamia.

- Uuden letkun tulee olla saman pituinen ja saman laatuinen.

- Taipuisa tai joustava letku on vaihdettava sen päälle merkityin määräaikaisvälein maasta riippuen.

- Suorita tiiviystarkastukset § 4 mukaisesti.

11. Varastointi ja poikkeavuudet toiminnassa

Laitteen täydellisen jäähtymisen jälkeen:

- Tarkista, että kaasu on kunnolla suljettu kaasupullosta. (pullon hana tai paineenalennusventtiilin säätövipu kiinni).

- Säilytä laitetta kaasupulloineen viileässä, kuivassa ja hyvin tuuletetussa paikassa, lasten ulottumattomissa, ei koskaan kellarikerroksessa tai kellarissa. Nestekaasupullo on varastoitava asuintilojen ulkopuolelle tai niiden sivurakennuksiin.

- Laitteen pidempiaikaista varastointia varten:

4ota laitteen pullo pois, 4laita kupu pystysuoraan asentoon ja peitä se irtopäällisellä,

jotta vältetään hämähäkkien pääsy polttimien ilmanottoaukkoihin (hämähäkinseitit aiheuttavat pitkät liekit polttimeen).

- Mikäli kaasupolttimot ovat tukossa (pullo sisältää vielä kaasua, mutta laite ei syty), älä yritä avata niitä, vaan vie laite jälleenmyyjälle.

12. Takuun käyttöehdot

Tuotteella on sen osat ja työ mukaan lukien täysi takuu, joka on voimassa 2 vuotta ostopäivästä lukien. Takuun ulkopuolelle jäävät tuotteen palauttamisesta aiheutuvat kustannukset, joista vastaa kuluttaja. Takuuta sovelletaan kun toimitettu tuote ei ole tilauksen mukainen tai se on puutteellinen ja kun valituksen mukana esitetään tosite (kuten lasku tai kassakuitti) ostopäivästä. Tuote on palautettava veloituksetta, kokonaisena ja purkamattomana johonkin valtuutettuun asiakaspalvelupisteeseen. Valituksessa selvitetään tuotteen viat. Tuote, josta valitus tehdään, korjataan, vaihdetaan toiseen tai korvataan kokonaan tai osittain. Takuu ei ole voimassa eikä sitä sovelleta, jos vika johtuu (i) tuotteen virheellisestä käytöstä tai varastoinnista, (ii) tuotteen puutteellisesta tai käyttöohjeiden vastaisesta huollosta, (iii) valtuuttamattomien ulkopuolisten suorittamasta korjaamisesta, muuttamisesta tai huoltamisesta, (iv) muiden kuin alkuperäisten varaosien käyttämisestä.

HUOM.: tuotteen ammattikäyttö ei sisälly takuuseen.

Jos et onnistu korjaamaan vikaa, ota yhteys maahantuojaan, joka ilmoittaa kotipaikkaasi lähimpänä olevan huoltopisteen osoitteen.

KAASUVALO OY - Porttikaari 18 - 01200 Vantaa - Finland

Tel: +358 9 876 1935 - Fax: +358 9 876 1865

Web site: www.campingaz.com

Page 44

1. Za vao varnost

- Pred montao in uporabo vaega aparata, najprej pozorno preberite navodila. Skrbno jih shranite in preberite, vsakic ko je to potrebno.

- Uporaba tega aparata v popolnoma zaprtih prostorih je lahko nevarna in je PREPOVEDANA.

- Aparat mora biti namecen v skladu z navodili in lokalnimi predpisi, posebej v primerih, ko gre za namestitev in uporabo v javnih ustanovah.

- Application des Gaz odklanja vsako odgovornost v primeru napak na instalaciji ali pri uporabi, ki bi nastale kot posledica neupotevanja predpisov, ki veljajo za javne ustanove - prejemnike.

- TEGA APARATA SE NE SME UPORABLJATI DRUGACE KOT NA ODPRTEM PROSTORU ALI DOBRO ZRACENEM PROSTORU. Prezracevan prostor mora imeti najmanj 25% svoje povrine popolnoma odprte. Celotna povrina je vsota povrin vseh sten.

- V bliini aparata ne skladicite in ne uporabljajte bencina ali drugih tekocin z vnetljivimi hlapi. V obmocju 60cm od aparata ne sme biti nobenega gorljivega materiala.

- Aparata med delovanjem ne premikajte in ga ne uporabljajte na vodoravni podlagi (manji nagib od 10° - sl. 24).

- Priporocamo vam uporabo Propana.

- Ne uporabljajte Butana, kadar je temperatura pod 50C. POZOR: Dostopni deli (parabola) so lahko zelo vroci. Nedostopno majhnim otrokom.

- Mocni sunki vetra lahko prevrnejo aparat. V primeru mocnega vetra je potrebno posebej paziti, da se aparat ne prevrne.

- V primeru vonja po plinu:

4 Zaprite dovod plina (pipo na jeklenki ali kompresijski ven-

til).

4 Ugasnite plamene. 4 Ce je vonj e vedno prisoten, odklopite kompresijski ventil

od jeklenke, postavite jeklenko ven na zrak in kontaktirajte dobavitelja vae jeklenke. Aparat je potrebno pred ponovno uporabo pregledati in popraviti.

- Po uporabi vedno zaprite dovod plina s pipo na jeklenki in/ali rocico kompresijskega ventila.

2. Plinska jeklenka

Ta aparat deluje s plinskimi jeklenkami Butana ali Propana med 6kg in 15kg, opremljenimi z ustreznim kompresijskim ventilom (glejte stran 2,3 in 4 - plin in pritisk med uporabo). Ne uporabljajte drugega tipa plina in jeklenke, kot ju navaja proizvajalec. Za optimalno zmogljivost, v vseh vremenskih pogojih, vam svetujemo, da raje uporabljajte Propan.

3. Gibka plins

ka cev

Ta grelni aparat za terase moramo uporabljati s prono cevko doline 1,25m, ki je namenjena uporabi z butanom ali propanom ter prilagojena veljavnim nacionalnim predpisom (NF,

BS, UNE, UNI, itd....).

Ce je pokodovana ali ce kae znake zastarelosti ali razpokanja, jo je potrebno zamenjati. Ne vlecite je na zgornji strani in je ne zvijajte. Drite jo stran od vseh delov, ki bi se lahko segreli.

1 - Sestavljanje

Drite se vrstnega reda sestavljanja in pri tem upotevajte pisna navodila in skice .

1) VANO - Vzemite vse dele iz embalae in jih preglejte s pomoèjo priloenih skic za sestavljanje.

2) Sledite navodilom in sestavljajte v zaporedju, prikazanem na skicah.

2 - Varnost

4. Preskusi puèanja

Izvajajte jih na odprtem prostoru, daleè proè od vnetljivih snovi ali odprtega plamena. Ne kadite. Za odkrivanje puèanja plina ne uporabljajte ognja.

4.1. Pred montao glave na cev (12).

- Preverite ali so kontrolni gumbi v poloaju IZKLOP

(l)

- obo (skupaj s tesnilom), ki se nahaja v vreèki, privijte z vijaki na dovod plina za napravo.

- Uporabite kljuè za pritrditev dovodnega prikljuèka naprave in privijte ali popustite konènik z drugim kljuèem.

- Gibko gumijasto cev potisnite na obo grelca za dvorièe in na regulator, ne da bi cev vtaknili v cevovod.

- Objemko gumijaste cevi pritrdite s strani grelca za zunanje prostore.

- Ne pritrdite objemke gumijaste cevi s strani regulatorja.

- Preverite prisotnost in dobro stanje tesnila regulatorja in pritrdite regulator na plinsko jeklenko.

- Odprite ventil za dovod plina na jeklenki (sl. 13A) ali vzvod na regulatorju (sl. 13B) in po potrebi pritisnite gumb za ponastavitev regulatorja (v skladu z navodili za regulator).

- Nanesite raztopino za odkrivanje puèanja plina na spoje za valj/regulator/gumijasto cev/grelec, pri èemer naj bodo kontrolni gumbi v poloaju IZKLOP.

- Èe v raztopini nastajajo mehurèki, pomeni, da puèa plin. Da bi zaustavili puèanje, pritegnite matico na regulatorju ali obi in preverite, èe je gumijasta cev pravilno nameèena.

NEVARNO: NIKOLI NE UPORABLJAJTE GRELCA ZA ZUNANJE PROSTORE, ÈE PUÈA PLIN.

- Dovod plina vkljuèite s pomoèjo ventila na jeklenki ali vzvoda regulatorja.

- Èe ni puèanja plina, odklopite gibko cev z regulatorja.

- Glavo naprave naslonite na nizko mizo in poièite spoj za dovod plina.

- Gibko cev potisnite v palico in pritrdite glavo naprave na palico (sl.11).

4.2. Po montai glave na cev (12).

- Potisnite gibko cev v spoj regulatorja in pritegnite objemko.

- Vkljuèite dovod plina (ventil na jeklenki (sl. 13A) ali vzvod regulatorja (sl. 13B) in po potrebi pritisnite gumb za ponastavitev regulatorja (v skladu z navodili za regulator).

- Nanesite raztopino za odkrivanje puèanja plina na spoje za jeklenko/regulator/gibko cev, pri tem pa naj bodo nastavitveni gumbi v zaprtem poloaju . Preverite puèanje in ukrepajte v skladu z opisom v toèki 4-1.

- Zaprite dovod plina (ventil na jeklenki in/ali rocica kompresijskega ventila).

Page 45

1. Namestitev ali zamenjava baterije in vigalne kasete (sl. 14)

- Pritisnite zaporo (A) in povsem odstranite vigalno kaseto (14) iz ohija, ter jo pri tem podpirajte, da se ne bi po nakljuèju izklopila povezovalna ica.

- Obrnite kaseto, odstranite staro baterijo (po potrebi).

- Vstavite baterijo (tipa LR 03 /AAA) v ohije, glede na oznako pola na okrovu (+ na + in - na -).

- Ponovno namestite vigalno kaseto (14) in zagotovite, da je ustrezno potisnjena v ohije.

odila za montao in recikliranje pribora za elektronski

vig:

Neodlagajte porabljenih baterij v pepel niti v naravo. Odnesite jih na zbirno mesto za tovrstni odpad, kjer bodo nadalje izkorièeni.

Pred ikvidacijo aparata iz njega odstranite baterije.

Simbol reciklaa pomeni, da je potrebno izdelek ob izteku njegove ivljenske dobe dostaviti v zbirni center za tovrstni odpad. Neuporaben izdelek je potrebno odskrbeti na okolju varen nacin. Ne odlagati med smeti iz gospodinjstva. Izdelek ne odvrite v naravo, niti ga ne poskuajte segati, ker elektrièni ali gospodinski aparat vsebuje nevarne snovi, ki lahko onesnaijo okolje ali imajo nevaren vpliv na zdravjeoseb. Neuporaben izdelek odnesti v zbirni center, dolocen za zbiranje tovrstnega odpada. Tam bo aparat nadalje predelan in izkorièen. Potrebne informacije dobite pri mestnem uradu. Zbiranje odpadkov v zbirnih centrih omogoca ponovno uporabo, reciklira in druge naèine izkorièanja materialov, ki jih vsebujejo odpadki.

2. U

poraba grelca

2.1. Priiganje grelca s pomoèjo elektronskega viga (sl. 19)

- Èe ne uporabljate svetilke, vkljuèite dovod plina s pomoèjo ventila jeklenke (sl. 13-A) ali vzvoda regulatorja (sl. 13-B) ter po potrebi resetirajte.

- Vkljuèite grelec za zunanje prostore tako, da do konca obrnete kontrolni gumb (21), obratno od smeri urnih kazalcev.

- Pritisnite gumb za vig (B) in istoèasno pritisnite kontrolni gumb (21).

- Kako hitro se prige grelec, sprostite gumb za vig, vendar pritiskajte na kontrolni gumb (21) e 15 sekund.

- Sprostite kontrolni gumb: grelec bi moral delovati s polno moèjo.

- Èe gorilnik ugasne: ponovite vigalno zaporedje.

OPOMBA:

- Po prvi uporabi je mreica gorilnika crna, kar je povsem normalno in ne zmanja njene ucinkovitosti.

2.2. Roèno priiganje gorilnika (sl. 19)

- Zaènite postopek, kot je opisano v prejnjem odstavku toda namesto, da pritisnete na gumb za vig, pribliajte goreèo vigalico (C) gornjemu robu arilnega zaslona.

- Kakor hitro se prige, odstranite vigalico.

2.3. Nastavitev grelca

- Za nastavitev minimalnega gretja: obrnite gumb obratno od urnih kazalcev do poloaja za zmanjani pretok (21).

2.4. Izklop grelca za odprte prostore:

- Obrnite gumb (21) v smeri urnih kazalcev na poloaj

(l).

OPOMBA: Grelec za odprte prostore je opremljen z dvema varnostnima napravama

1)Varnostna naprava za primer zmanjkanja plamena samod-

ejno izkljuèi dovod plina gorilniku grelca, èe le-ta po nakljuèju ugasne.

2)Varnostna naprave proti prevrnitvi samodejno izkljuèi

dovod plina celemu grelcu za zunanje prostore, èe je le-ta postavljen pod kotom veè kot 45o glede na navpièni poloaj ali, èe se prevrne in pade na tla.

3. N

astavitve poloaja reflektorja (sl. 20  21)

Za veèje udobje lahko reflektor (22) grelca za zunanje prostore namestimo tako, da usmerja toploto na tisto mesto, kjer je potrebna.

NE DOTIKAJTE SE REFLEKTORJA (22) Z GOLIMI ROKAMI, KER JE LAHKO IZJEMNO VROÈ. Uporabljajte v ta namen priloen roèaj (23) tako, da ga pomikate navpièno od zgoraj navzdol; prenehajte, ko doseete eleni poloaj.

- VEDNO UPORABLJAJTE ROÈAJ ZA NAMEÈANJE REFLEKTORJA ali zato, da reflektor vrnete nazaj v vodoraven poloaj. Opomba: Ne prekoraèite vodoravnega poloaja z dviganjem roèaja. Gorilnik zaèitite pred vetrom tako, da grelec za zunanje prostore obrnete tako, reflektor deluje kot èit, e posebej med viganjem.

3.1. Nameèanje reflektorja (sl. 20  21)

- NE DOTIKAJTE SE REFLEKTORJA (22) Z GOLIMI ROKAMI, KER JE LAHKO IZJEMNO VROÈ. Uporabljajte v ta namen priloen roèaj (23) tako, da ga pomikate navpièno od zgoraj navzdol; prenehajte, ko doseete eleni poloaj.

- ZA NAMESTITEV REFLEKTORJA ali za njegovo vraèanje v vodoravni poloaj VEDNO UPORABLJAJTE ROÈAJ. Opomba: Ne prekoraèite vodoravnega poloaja z dviganjem roèaja.

4. Odstranjevanje in zamenjava plinske jeklenke

- Ko nameèate ali zamenjujete plinsko jeklenko, to vedno izvajajte zunaj, nikoli v prisotnosti plamena, izvora toplote ali iskrenja (cigareta, elektrièni grelec za zunanje prostore itd.) ter vedno stran od drugih ljudi in vnetljivih snovi.

- Preverite ali sta ventil plinske jeklenke ali vzvod regulatorja v zaprtem poloaju.

Pokrov jeklenke dvignite tako, da popolnoma sprostite plinsko jeklenko in snemite s kavlja varnostni pas s pomoèjo sponke (M). (fig.12).

- Izklopite regulator s plinske jeklenke.

- Odstranite plinsko jeklenko s podnoja grelca za zunanje prostore

- Namestite novo plinsko jeklenko.

- Prikljuèite regulator na plinsko jeklenko (preverite tesnjenje regulatorja).

Ponovno namestite varnostni pas in spustite pokrov jeklenke do dna.

- Ne zamaite prezracevalnih odprtin v leicu jeklenke.

- Preverite stanje gibke cevi.

5. Nameèanje plinske mreice (sl.15) (modeli samo s svetilko, plinska mreica: M)

- PREVERITE ALI JE GRELEC ZA ZUNANJE PROSTORE HLADEN IN IZKLJUÈEN.

- Dvignite (A) preèko (17) in jo zasukajte za èetrtino obrata.

- Potisnite plinsko mreico (16) na gorilnik, z najveèjim premerom odprtine navzdol; odprtino pue v celoti vtaknite v leb (B) gorilnika.

- Preèko (17) vrnite v prvotni poloaj in vtaknite gornjo odprtino plinske mreice v utor (C) na preèki.

5.1. Priiganje plinske mreice (sl. 16) (delajte zunaj):

- NE VKLJUÈITE PLINA, ne pribliujte plamena (vigalnika za cigarete ali vigalice) plinski mreici.

- Pustite, da zagori do konca  nastali dim se bo spremenil iz èrne v belo barvo, ko bo zagorela v celoti.

- (A) Namestite kroglo (18) v njen poloaj in (B) potisnite pokrov (19) na kroglo. (sl. 17).

6. U

poraba svetilke (sl. 18) (modeli samo s svetilko)

POMEMBNO: Dodaten nasvet: OPOZORILO: Ko jo prigemo, postane plinska mreica zelo krhka  pazite, da se je ne dotaknete, ker se zlahka zlomi.

- Ne uporabljajte luèi s strgano plinsko mreico, ker obstaja nevarnost, da bi se razbilo steklo. Nadomestite jo samo z ustrezno plinsko mreico Campingaz® .

3 - Delovanje in servisiranje

Page 46

- Odstranite pokodovano plinsko mreico in poèistite odpadle delce, nato pa izvedite postopek, opisan kot Nameèanje plinske mreice in Priiganje plinske mreice.

6.1. Priiganje luèi s pomoèjo elektriènega viga

- Èe gorilnik grelca ne deluje, odprite dovod plina (ventil na jeklenki ali vzvod regulatorja).

- Vkljuèite plin tako, da kontrolni gumb (20) obrnete v obratni smeri za okrog ¼ obrata.

- Gumb za vig (B) pritiskajte, dokler se ne prige luè, nato pa spustite gumb.

- Èe ne uspete po veè poskusih, preverite, ali jeklenka vsebuje plin.

6.2. Roèno priiganje svetilke

- Goreèo vigalico ali vigalnik (C) pribliajte rei med steklom in pokrovom, nato pa postopno poveèajte dovod plina z obraèanjem kontrolnega gumba (20) v obratni smeri od kazalcev na uri.

6.3. Nastavitev svetlobe

- Moè svetlobe svetilke lahko nastavimo tako, da kontrolni gumb (20).

6.4. Ugaanje svetilke

- Zaprite ventil, tako da gumb (20) obrnete do konca v smeri urnih kazalcev.

7. Ponovna namestitev krogle (modeli samo s svetilko)

PREVERITE ALI JE GRELEC ZA ODPRTE PROSTORE HLADEN IN IZKLJUÈEN.

- Odstranite pokrovèek (19) z vrha krogle (18).

- Odstranite razbito kroglo in pazite, da se ne pokodujete z ostrimi delci.

- Namestite novo kroglo in pritrdite pokrovèek na vrh (sl. 17).

8. Ponovna namestitev plinske mreice (modeli samo s svetilko)

Glejte toèko Nameèanje plinske mreice.

9. Premeèanje naprave (Sun Force Advantage Deluxe / Sun For

ce Advantage Comf

ort)

Iz varnostnih razlogov nikoli ne premeèajte vkljuèene naprave.

- Delovanje naprave zaustavite tako, kot je razloeno v toèki 32-4 in 3-6-4 (modeli samo s svetilko).

- Zaprite dovod plina (pipa jeklenke (sl. 13A) in/ali roèico reducirnega ventila (sl. 13A)

- Preverite ali varnostni pas dobro blokira jeklenko v njenem leièu.

- Nagnite napravo nazaj, da se nasloni na kolesa in jo poèasi premaknite. (sl. 25)

10. Vzdrevanje

10.1. Pregled gibke cevi med ventili in gorilnikom grelca

- Enkrat letno preglejte stanje cevi (ki nima roka trajanja). Postopek:

4 Izklopite regulator z jeklenke, 4 Odstranite kontrolna gumba (20) in (21) 4 Reflektor namestite v navpièen poloaj, 4 Odvijte vseh 5 vijakov (25) - sl. 22  in odstranite prirobnico, 4 Pokae se gibka cev.

- Preglejte, da na gibki cevi ni znakov pokodb, kot so razpoke, zareze ali ogana mesta.

- Èe so na gibki cevi kakrnekoli pokodbe, vrnite grelec za odprte prostore dobavitelju.

OPOZORILO: NE POSKUAJTE SAMI ZAMENJATI TE CEVI

- Èe ni pokodb, ponovno namestite prirobnico in jo pritrdite s 5 vijaki (25).

10.2. Gibka cev med regulatorjem in glavo grelca za

odprte prostore

- Enkrat mesecno preverite stanje gibke cevke in jo zamenjajte, ce kae znake staranja ali razpokanja.

- Gibko cevko je potrebno nadomestiti s cevko enake doline in kvalitete.

- Gibka cevka ali prona cevka mora biti zamenjana na casovno obdobje, ki ga dolocajo posamezne drave.

- Izvedite preskuse opisane v toèki 4.

11. Skladiè

enje in napake delovanja

Grelec za zunanje prostore uskladièite samo, ko je popolnoma ohlajen:

- Preverite, ali je dobro zaprt dovod plina na plinski jeklenki (da sta ventil na jeklenki ali vzvod regulatorja v zaprtem poloaju).

- POMEMBNO: Grelec za zunanje prostore in njegovo plinsko jeklenko uskladièite v hladen, suh in dobro prezraèen prostor. NEVARNOST: vedno ga uskladièite izven dosega otrok, nikoli v klet. Jeklenke za plin propan je treba uskladièiti zunaj, na dobro prezraèenem mestu stran od naseljenih poslopij in njihovih pomonih objektov.

- Za dalje skladièenje grelca za zunanje prostore

4 Odstranite jeklenko od grelca za zunanje prostore 4 Reflektor postavite v navpièen poloaj in ga zaèitite s

pokrovom, da prepreèite, da ne bi pajki zali v mealno cev gorilnikov (pajèevine povzroèajo dolge plamene gorilnika).

- Èe pride do blokiranja curkov (jeklenka e vedno vsebuje plin, vendar se grelec za zunanje prostore noèe vgati), jih ne poskuajte deblokirati, ampak vrnite grelec dobavitelju.

12. Garancijski pogoji

Za izdelek se prizna polna garancija za dele in izdelavo za dobo 2 let, z zaèetkom na dan nakupa, pri èemer so izvzeti stroki vraèanja izdelka, katere nosi kupec. Garancija se lahko uveljavlja, èe dobavljeni izdelek ne ustreza naroèenemu, oz. èe je pomanjkljiv, pod pogojem da je reklamaciji priloeno potrdilo o datumu nakupa (npr.: raèun, blagajniki izpisek). Izdelek je treba vrniti franko, kompleten in ne demontiran, v enega od pooblaèenih centrov za poprodajne storitve, v reklamaciji pa je treba podati opis ugotovljenega problema. Izdelek, ki je predmet reklamacije, je lahko popravljen, zamenjan ali pa so delno oz. v celoti povrnjeni stroki zanj. Garancija je brezpredmetna in ne velja v primeru, èe do pokodbe pride zaradi (i) nepravilne uporabe ali skladièenja izdelka, (ii) napaènega vzdrevanja izdelka, ali vzdrevanja, ki ni v skladu z navodili za uporabo, (iii) popravil, spreminjanja, vzdrevanja izdelka s strani tretjih, nepooblaèenih oseb, (iv) uporabe neoriginalnih rezervnih delov.

OPOMBA: garancija ne vkljuèuje profesionalne uporabe tega izdelka.

Èe ne uspete reiti teave, se obrnite na svojega prodajalca, ki vam bo povedal, katera Sluba za podporo uporabnikov je najblija vaemu mestu bivanja, oz. telefonirajte Slubi za informiranje uporabnikov CAMPINGAZ®.

Web site: www.campingaz.com

Page 47

1. Pre vau bezpeènos

- Pred montáou a prvým pouitím prístroja si pozorne preèítajte návod. Starostlivo ho uschovajte a v prípade potreby opätovne pouite.

- Pouívanie tohto prístroja v úplne uzavretých priestoroch môe byt nebezpeèné a je ZAKÁZANÉ.

- Prístroj musí by naintalovaný v súlade s miestnymi predpismi a smernicami, najmä èo sa týka intalácie a pouitia vo verejných zariadeniach.

- Application des Gaz sa vzdáva akejko¾vek zodpovednosti v prípade porúch pri intalácii alebo pouití spôsobených nedodraním pravidiel pecifických pre verejné zariadenia.

- TENTO PRÍSTROJ SMIE BY POUÍVANÝ IBA NA OTVORENÝCH PRIESTRANSTVÁCH ALEBO V DOBRE VETRANÝCH PRIESTOROCH. Vetraný priestor znamená, e je otvorený minimálne v 25% jeho celkovej plochy. Za celkovú plochu sa povauje súèet plôch stien.

- V blízkosti prístroja neskladujte a nepouívajte benzín alebo iné hor¾avé tekutiny alebo plyny. V okruhu 60 cm od prístroja sa nesmie nachádza iadny hor¾avý materiál.

- Nepremiestòujte prístroj pokia¾ je v chode, pouívajte ho iba na vodorovných plochách (Naklonenie menie ako 10° - obr.

24).

- Doporuèujeme pouíva propán.

- Nepoívajte bután, ak je vonkajia teplota niia ako 5°C. UPOZORNENIE: Niektoré dostupné èasti (parabola) môu by horúce. Drte mimo dosahu detí.

- Silné nárazy vetra môu prístroj prevráti. V prípade silného vetra prístroj zabezpeète proti kývaniu.

- V prípade zápachu plynu : 4Uzavrite prívod plynu (kohútikom plynovej f¾ae alebo páè

kou ventilu)

4Zhasnite plameò 4Ak zápach pretrváva, odpojte regulátor od plynovej f¾ae,

ulote ju na otvorené priestranstvo a informujte predajcu plynovej f¾ae. Pred opätovným pouitím musí by prístroj preskúaný, príp. opravený.

- Po pouití plyn vdy uzavrite kohútikom plynovej f¾ae a/alebo páèkou ventilu.

2. Plynový cylinder/valec

Tento prístroj je skontruovaný na pouitie 6-15 kg tuzemských propánových alebo propán butánových plynových flia vybavených prísluným ventilom (pozri plyn a tlak strana 2,3 a 4). Pouívajte iba plyn a f¾ae stanovené výrobcom. Na zabezpeèenie optimálneho výkonu pri vetkých poveternostných podmienkach doporuèujeme pouíva propán.

3. Flexibilná plynová hadica

Tento prístroj na vykurovanie terás musí by pouívaný s prunou hadicou dlhou 1,25 m, vhodnou pre propán a bután, v súlade s platnými národnými predpismi (NF, BS, UNE, UNI, atï). Hadica musí by v prípade jej pokodenia, opotrebovania alebo prasknutia vymenená. Hadicu neahajte a nepretáèajte. Drte ju v dostatoènej vzdialenosti od vetkých èastí, ktoré môu by teplé.

1  Montá

Pri montái sledujte montáne pokyny uvedené v texte a nákresy uvedené v broúre.

1/ DôLEITÉ- Vyberte vetky èasti z obalu a identifikujte ich s pouitím priloených montánych nákresov.

2/ Nasleduj intrukcie a preveï montá v poradí ako je znázornené na nákresoch.

2  Bezpeènos

4 Test pretekania

Pracuj vonku, dostatoène ïaleko od hor¾avých materiálov alebo odkrytých plameòov.Nefajèi. Nepouívaj plameò na zistenie pretekania.

4-1. Pred nasadením hlavice na potrubie/trubicu.

- Uisti sa e kontrolné tlaèidla sú v pozícií (

) pre ohrievaè

a v pozícií

(l) pre lampu.

- Zakrú hubicu (s jej podlokou pre maticu) ktorá je v take s náradím.

- Pouij k¾úè na znehybnenie hlavného napojenia zariadenia a upevni alebo uvo¾ni koncovú èas s ïa¾ím k¾úèom.

- Zatlaè flexibilnú hadicu na hubicu/dýzu na patio ohrievaèi a regulátor, bez vloenia do hadice, do potrubia.

- Zabezpeè hadicové svorky na flexibilnej hadici na konci ohrievaèa.

- Nezabezpeè hadicové svorky na konci regulátora.

- Zaisti regulaèné tesnenie v dobrom stave a pripevni regulátor na plynový cylinder. Otvor hlavný prívod plynu /ventil na cylindri schéma 13A alebo páku na regulátore schéma 13B/ a zatlaè regulaèné retartovacie tlaèidlo, ak je to potrebné pod¾a regulaèných intrukcii.

- Pouij roztok na zistenie úniku plynu na spojeniach na cylindri/regulátore/flexibilnej hadici, ale stále udruj kontrolné tlaèidla v polohe

(l).

- Ak roztok bublá je tam únik plynu.

- Aby si zastavil unikanie upevni maticu na regulátore alebo hubici/dýze a uisti sa e hadica sedí správne.

NEBEZPEÈENSTVO: NIKDY NEPREVÁDZKUJ PATIO OHRIEVAÈ AK JE TAM ÚNIK PLYNU.

- Otoè prívod plynu pomocou cylindrového ventila alebo regulaènej páky.

- Ak sa neprejaví iaden únik plynu odpoj flexibilnú hadicu od regulátora.

- Podopri hlavicu prístroja na nízkom stole a umiestni hlavné napojenie plynu.

- Vsuò flexibilnú hadicu do prúta /schéma11/ a upevni hlavicu zariadenia.

4-2. Po nasadení hlavice na potrubie (12).

- Zatlaè flexibilnú hadicu na regulátor a utesni svorku.

- Zapni prívod plynu /ventil na cylindri schéma13A alebo páku na regulátore schéma 13B/ a zatlaè regulaèné retartovacie tlaèítko, ak je to potrebné /pod¾a regulaèných intrukcií/.

- Pouij roztok pre zisovanie úniku plynu na spojeniach na cylindri/regulátore/flexibilnej hadici zatia¾ èo regulaèné tlaèídlo je v uzavretej polohe. Skontroluj a urèi vetky úniky ako je popísané v odsekoch 4-1.

- Uzatvorte prívod plynu (kohútikom f¾ae a/alebo páèkou ventilu).

Page 48

1. Intalácia alebo výmena batérie v kazete zapa¾ovania (nákres 14)

- Zatlaè poklop/západku (A) a vyber kazetu zapa¾ovania (14) z jej puzdra, pritom dávaj pozor,aby sa náhodou neodpojila od pripojovacieho kábla.

- Pretoè kazetu, vyber starú batériu.

- Vsuò batériu (typ LR 03/AAA) do jej puzdra pod¾a polarity naznaèenej na puzdre /(+) na (+), (-) na (-).

- Znova naintaluj zapa¾ovaciu kazetu (14) , tak aby zapadla správne do vnútra.

Náv

od na montá a opätovné pouív

anie súpravy na elek-

tronické zapa¾ovanie:

Neodhadzujte vybité batérie do koa na smeti. Umiestnite ich do kontejnera urèeného na recykláciu.

Pred likvidáciou prístroja z neho vyberte batérie.

Tento symbol recyklácie znamená, e tento prístroj je predmetom výberového zberu. Na konci svojej lehoty ivotnosti musí by prístroj zlikvidovaný vhodným spôsobom. Prístroj nesmie by odloený do netriedeného komunálneho odpadu. Neodkladajte prístroj do prírody, ani ho nespa¾ujte: prítomnos nebezpeèných látokv elektrických a elektronických prístrojoch môe pokodzova ivotné prostredie a ma prípadné negatívne dopady na ¾udské zdravie. Ak sa chcete zbavi svojho prístroja, dopravte ho do strediska pre zhodnocovanie odpadov peciálne vybudovaného pre tento úèel (zberného strediska). Prísluné informácie získate na miestnych úradoch. Zber triedeného odpadu podporuje opakované pouitie, recykláciu alebo iné formy zhodnotenia recyklovate¾ných materiálov obsiahnutých v odpadoch.

2. Prevádzka ohrievaèa

2.1. Zapálenie horáka s pouitím elektronického zapa¾ova-

nia (schéma 19)

- Ak lampa (Sun Force Advantage Deluxe) nie je v prevádzke zapni prívod plynu pomocou cylindrového ventila (schéma13A) alebo regulaènej páky (schéma 13B) a znova zapni ak je nevyhnutné.

- Zapni patio ohrievaè otoèením kontrolného gombíka (21) proti smeru hodinových ruèièiek tak ve¾a ako je moné.

- Zatlaè zapa¾ovacie tlaèidlo (B) a zároveò tlaè na kontrolné tlaèidlo (21).

- Keï sa horák rozhorí: uvo¾ni zapa¾ovacie tlaèidlo, ale naïalej dr stlaèené kontrolné tlaèidlo (21) ïalích 15 sekúnd.

- Uvo¾ni kontrolné tlaèidlo : ohrievaè by mal pracova naplno.

- Ak horák prestane horie: zopakuj zapa¾ovaciu sekvenciu.

POZNÁMKA:

- Po prvom pouití zostane mrieka horáku èierna, èo vak nemá vplyv na zníenie jeho výkonu.

2.2. Zapálenie horáka manuálne (schéma 19)

- Zaèni proces ako je popísané v predchádzajúcom odstavci, ale namiesto zatlaèenia zapa¾ovacieho tlaèídla, pouij horiacu zápalku (C) na okraji zapa¾ovacej mrieky.

- Keï zaène horie odstráò zápalku.

2-3. Nastavenie ohrievaèa

- Nastavenie na minimálne ohrievanie: otoè gombík proti smeru hodinových ruèièiek tak ïaleko ako je zredukovaná prietoková pozícia (21).

2-4. Vypnutie patio ohrievaèa

- Otoè gombík (21) v smere hodinových ruèièiek do polohy

(l).

POZNÁMKA: Patio ohrievaè je vybavený s dvoma bezpeènostnými zariadeniami

1)FLAME FAILURE bezpeènostné zariadenie automaticky uzavrie prívod plynu do horáka, ak ten náhodou prestane horie/vyhasne.

2)ANTI-TILT bezpeènostné zariadenie automaticky vypne prívod plynu do celého ohrievaèa ak ten je v polohe uhla viac ako 45 stupòov vertikálne, alebo ak sa ten prevrhne a spadne na zem.

3. Nastavenie pozície reflektora (schéma 20-21)

Kvôli lepím podmienkam reflektor (22) na patio ohrievaèi môe by umiestnený tak, aby riadil teplotu na miestach kde je to nutné. NEDOTÝKAJ SA REFLEKTORA (22) HOLÝMI RUKAMI PRETOE MôE BY NESMIERNE HORÚCI. Pouij dradlo (23) poskytované na tento úèel, a to tak e òou hýbe vertikálne od vrchu k spodnej èasti: zastav sa keï poadovaná pozícia je dosiahnutá.

- PRE UMIESTNENIE REFLEKTORA DO SPRÁVNEJ POLOHY A Spä VDY POUIJ DRADLO. POZNÁMKA: Nesna sa dosiahnú horizontálnu polohu dvíhaním dradla. Zabezpeè horák proti vetru otoèením patio ohrievaèa tak, e reflektor sa správa ako zástena, obvzlá poèas zapa¾ovania.

3-1. Umiestnenie reflektora (schéma 20-21)

- NEDOTÝKAJ SA REFLEKTORA (22) S HOLÝMI RUKAMI PRETOE MôE BY NESMIERNE HORÚCI. Pouij dradlo (23) poskytované na tieto úèely, a to pohybom vertikálnym od vrchu k spodnej èasti. Prestaò keï iadaná poloha je dosiahnutá.

4. Odsránenie a výmena plynového cylindra

- Intaláciu a výmenu plynového cylindra vdy prevádzaj vonku, nikdy nie ak sú na okolí plamene, zdroj tepla alebo iskra (cigareta, elektrický patio ohrievaè atï), a mimo dosahu iných ¾udí a hor¾avých materiálov.

- Skontroluj èi cylindrový ventil alebo páka na regulátore je v uzavretej pozícií.

- Nadvihnite kryt bomby tak, aby ste plynovú bombu úplne vyslobodili a pomocou klipsu snímte bezpeènostný popruh (M). (obr. 12).

- Odpoj regulátor od plynového cylindra

- Vezmi plynový cylinder zo spodnej èasti patio ohrievaèa.

- Naintaluj nový plynový cylinder.

- Pripoj regulátor k plynovému cylindru (skontroluj tesnenie na regulátore).

- Znovu zalote bezpeènostný popruh a spustite kryt bomby smerom nadol.

- Nezakrývajte ventilacné otvory priestoru pre flau.

- Skontrolujte stav pruného potrubia.

5. Intalácia zápalných krytov (schéma15) (modely iba s lampami, zápalný kryt M)

- Uisti sa e patio ohrievaè je studený a vypnutý.

- Vezmi (A) elektrónku (17) a otáèaj ju o tvrtinu.

- Nasuò kryt (16) na horák s otvorom s najväèím priemerom smerom dole, plne zasuò otvor rukáva do dráky(B) v ohrievaèi.

- Znova otoè elektrónku (17) do jej poèiatoènej polohy a vsuò vrchný otvor krytu do dráky (C) v elektrónke.

5-1. Zapálenie krytu (schéma 16) (práca vonku):

- NEZAPÍNAJ PLYN, prilo plameò (zapa¾ovaè cigaretový alebo zápalku) ku krytu.

- Nechaj nech sa spotrebuje celkom-produkovaný dym sa zmení z èierneho na biely keï je plne rozhorený.

- (A) Umiestni gu¾u (18) a (B) zovri uzáver (19) na guli. (schéma 17)

6. Pouitie lampy (schéma 18) (iba modely s lampami)

DôLEITÉ: Dodatoèná rada: UPOZORNENIE: Po zapálení kryt sa stáva ve¾mi krehkývyvaruj sa dotyku pretoe sa ¾ahko zlomí.

3  Prevádzka a servis

Page 49

- Nepouívaj lampy s natrhnutým krytom, pretoe existuje riziko e sa sklo rozbije. Vymeò ich len za vhodné kryty Campingaz®.

- Odstráò pokodený kryt a vyèisti od zvykov, potom postupuj ako je popísané v èasti Intalácia krytu a Zapálenie krytu.

6-1. Zapálenie lampy pouitím elektronického zapa¾ovania

- Ak horák nefunguje, otvor prívod plynu (cylindrový ventil alebo páka regulátora).

- Zapni plyn otoèením kontrolného gombíka (20) proti smeru hodinových ruèièiek o zhruba ¼ otáèky.

- Tlaè zapa¾ovacie tlaèidlo (B) a kým sa lampa nezapáli, potom uvo¾ni tlaèidlo.

- Ak nieko¾ko pokusov je neúspených, skontroluj èi cylinder obsahuje nejaký plyn.

6-2. Zapálenie lampy manuálne

- Pouij horiacu zápalku alebo zapa¾ovaè cigariet (C) v medzere medzi sklom a príklopom, potom postupne zvyuj prívod plynu otáèaním kontrolného gombíka (20) proti smeru hodinových ruèièiek.

6-3. Nastavenie iary

- iarenie lampy môe by nastavené pomalým otáèaním kontrolného gombíka (20).

6-4. Uhasenie lampy

- Uzavri ventil otoèením gombíka (20) plne v smere hodinových ruèièiek.

7. V

ýmena gule (iba modely s lampami)

UISTI SA E PATIO OHRIEVAÈ JE STUDENÝ A VYPNUTÝ.

- Odstráò poklop (19) z vrchu gule (18).

- Odstráò pokodenú gu¾u, pozor na poranenie ostrými èasami.

- Naintaluj novú gu¾u a uzavri poklop na vrchu (schéma 17).

8. Výmena zápalného krytu (iba modely s lampami)

Viï odsek Intalácia zápalného krytu.

9. Premiestnenie prístroja (Sun Force Advantage Deluxe / Sun Force A

dvantage Comfort)

Z bezpeènostných dôvodov nikdy nepremiestòujte prístroj, pokia¾ je zapnutý.

- Prístroj vypnite ako je uvedené v odstavci 3-2-4 a 3-6-4 (iba modely s lampami).

- Zastavte prívod plynu (kohútikom bomby (obr. 13A) a/alebo páèkou ventilu (obr. 13B)).

- Overte, èi je plynová bomba na svojom mieste dobre zaistená bezpeènostným popruhom.

- Prístroj nakloòte smerom dozadu tak, aby sa opieral o kolieska a pomaly ho premiestnite. (obr. 25).

10. Údrba

10-1. Kontrola flexibilnej hadice medzi ventilmi a horákom

ohrievaèa

- Raz za rok skontroluj stav hadice (ktorá nema èasový limit):

4Odpoj regulátor od cylindra 4Odstráò kontrolné gombíky (20) a (21)

4Umiestni reflektor vertikálne 4Odkrú 5 skrutiek (25)-schéma 22- a odstráò obrubu 4Flexibilná hadica sa objaví

- Skontroluj èi flexibilná hadica nie je pokodená

- Ak hadica má nejaké pokodenia vrá ohrievaè dodávate¾ovi. VAROVANIE: NESKÚAJTE VYMENI HADICU SAMI.

- Ak tam nie sú iadne pokodenia, znova naintalujte obrubu a zabezpeète s 5 skrutkami (25).

10-2. Flexibilná hadica medzi regulátorom a vrchnou

èasou/hlavou ohrievaèa

- Raz mesaène skontrolujte stav prunej trubice a v prípade jej opotrebovania alebo prasknutia ju vymeòte.

- Pruná hadica musí by nahradená novou, ktorá je rovnakej dåky a porovnate¾nej kvality.

- Pruná hadica musí by menená s vyie uvedenou pravidelnosou pod¾a krajiny.

- Preveï test unikania pod¾a paragrafu 4.

11. Us

kladnenie a prevádzko

vanie

Uskladòujte patio ohrievaè iba keï je celkom chladný:

- Skontroluj e prívod plynu je správne uzavretý na plynovom cylindri (cylindrový ventil alebo páka regulátora v uzavretej pozícií).

DôLEITÉ: Uskladòuj patio ohrievaè a jeho plynový cylinder na studenom, suchom a dobre vetranom mieste. NEBEZPEÈENSTVO: vdy ho skladuj mimo dosahu detí, nikdy nie v pivniciach alebo komorách. Propanové plynové cylindre musia by uloené vonku, na dobre vetranom mieste, preè od obývaných budov a ich okolia.

- Rozírené skladovanie ohrievaèa:

4Odstráò cylinder od ohrievaèa 4Umiestni reflektor vo vertikálnej polohe a ochráò ho krytom,

aby sa pavúky nedostali do difuzéra zapa¾ovaèov(pavúèie siete vytvárajú dlhé plamene na horáku)

- V prípade zablokovania trubice (cylinder stále obsahuje plyn ale ohrievaè sa nezapáli) neskúaj odblokova ich, vrá ohrievaè dodávate¾ovi.

12. Gar

ancia

Na výrobok sa vzahuje záruka v trvaní 2 roky od dátumu nákupu, s výnimkou nákladov spojených s vrátením výrobku, ktoré znáa spotrebite¾. Záruka sa uplatòuje, keï dodaný výrobok spåòa poiadavky na obsluhu alebo je nefunkèný, ak je reklamácia podloená dokladom, potvrdzujúcim dátum nákupu (napr. faktúra, pokladnièný blok). Výrobok musí by vrátený priamo, kompletný a nedemontovaný, jednému zo schválených popredajných servisných stredísk a reklamácia obsahuje opis povahy problému. Výrobok, ktorý je predmetom reklamácie, môe by buï opravený, vymenený alebo môu by zaò vrátené peniaze, úplne alebo z èasti. Záruka je neplatná a neuplatòuje sa pri kode spôsobenej v dôsledku (i) nesprávneho pouívania alebo skladovania výrobku, (ii) chybnej údrby výrobku alebo údrby, ktorá nie je v súlade s návodom na pouitie, (iii) opravy, úpravy, údrby výrobku vykonanej neoprávnenými tretími osobami, (iv) pouitia neoriginálnych náhradných dielov.

POZNÁMKA: profesionálne pouitie tohoto produktu nie je kryté touto zárukou.

Ak sa vám nepodarí vyriei problém, kontaktujte, prosím, svojho predajcu, ktorý vám dá kontakt na najblií Popredajný servis alebo aspoò zatelefonujte na Informaèné sluby spotrebite¾ov CAMPINGAZ.

Web site: www.campingaz.com

Page 50

1. Biztonsági elõírások

- A berendezès osszeàllìtàsa ès hasznàlata elott olvassa el figyelmesen ezt a rovid ismertetot. Orizze meg gondosan, ès nèzze meg minden egyes esetben, amikor szuksèges.

- A berendezès hasznàlata teljesen zàrt helyisègben veszèlyes lehet, ès TILOS.

- A berendezèst a helyi eloìràsoknak ès rendelkezèseknek megfeleloen kell felszerelni, kulonos tekintettel a kozintèzmènyekben valò felszerelèsre ès alkalmazàsra vonatkozò rendelkezèsekre.

- Az Application des Gaz társaság semmiféle felelõsséget nem vállal hibás gázbekötés esetén, vagy abban az esetben, ha a közintézményekre vonatkozó specifikus szabályok az alkalmazás során nem kerültek betartásra.

- A BERENDEZES KIZAROLAG SZABADBAN, VAGY IGEN JOL SZELLOZTETETT HELYEN HASZNALHATO. Jòl szelloztetett helynek tekintendo az a tèr, mely teljes feluletènek legalàbb 25%-a nyitott. A teljes felulet a falak feluletènek osszege.

- Ne helyezzen ès ne hasznàljon a berendezès kozelèben benzint, vagy egyèb gyùlèkony folyadekokat ès pàrolgò anyagokat. A berendezès koruli 60 cm-es korzetben semmifèle gyulèkony anyag nem megengedett (10° értéket meg nem haladó dõlés  24.sz. ábra).

- Ne mozdìtsa ki helyzetèbol a mukodèsben lèvo berendezèst , ès vìzszintes feluleten hasznàlja azt.

- Propàn-gàz hasznàlatàt javasoljuk.

- Ne alkalmazzon butàn- gàzt mindaddig, amìg a homèrsèklet nem èri el az 5 celsius fok èrtèket. FIGYELEM: A berendezès megkozelìtheto rèszei (parabol) nagyon melegek lehetnek. Ne engedje, hogy kisgyerekek tartòzkodjanak a berendezès kozelèben.

- Eros szèllokèsek a berendezèst feldonthetik. Szèlvihar esetèn kulonos figyelmet kell fordìtani a berendezès szilàrd helyzetènek biztosìtàsàra.

- Gàzszag èszlelèse esetèn:

4 Zàrja el a gàzt (a palack csapjànak, vagy a nyomàscsokento

foganytùjànak segìtsègèvel)

4 Oltsa el teljesen a làngot 4 Amennyiben a szag tovàbbra is èrezheto, kapcsolja le a

palackròl a nyomàscsokkentot, a palackot tegye ki szabad tèrre ès kontaktàlja a palack viszonteladòjàt.

Ujboli hasznàlatbavètel elott a berendezèst meg kell vizsgàl-

ni, ès rendbe kell hozni.

- Hasznàlat utàn mindig zàrja el a gàzt a palack csapjànak ès/vagy a nyomàscsokkento foganytùjànak segìtsègèvel.

2. Gázpalack

SUN FORCE ADVANTAGE és SUN FORCE ADVANDTAGE DELUXE modellek 6 - 15 kg töltetû palackról üzemelnek. A

gázpalackra megfelelõ kialakítású nyomásszabályzót kell szerelni (lásd a fenti utasításokat). Kizàròlag a gyàrtò àltal meghatàrozott tipusù gàz ès gàzpalack hasznàlata engedèlyezett. A minden èghajlati viszony kozotti optimàlis teljesìtmèny elèrèse èrdekèben elsosorban propàn-gàz alkalmazàsàt ajànljuk.

3. Flexibilis gázcsõ

Ez a futoberendezès olyan 1,25 m hosszùsàgù rugalmas gàztomlovel mukodtetendo, mely (megfeleloen az èrvènyben lèvo nemzeti rendelkezèseknek) butàn- vagy propàn-gàzzal valò hasznàlatra rendeltetett (NF, BS, UNE, UNI, stb).

1  Összeszerelés

A szöveg és a rajzok együttes használatával kövesse az összeszerelési sorrendet.

1) FONTOS  Távolítsa el az összes alkatrészt a csomagolásból, és azonosítsa õket a mellékelt összeszerelési rajzok alapján.

2) Kövesse az utasításokat, és szerelje össze a készüléket a rajzoknak megfelelõen.

2  Biztonság

A tomlot ki kell cserèlni, amennyiben azon kopàs, vagy repedezès jelei làthatòk, vagy ha megrongàlòdott. Nem szabad tùlfeszìteni, vagy csavarni. Tàvol tartandò minden olyan helytol, mely felmelegedhet.

4. Szivárgási vizsgálat

A vizsgálatot szabad téren, nyílt lángtól és gyúlékony anyagtól távol kell elvégezni. Dohányzás és nyílt láng használata tilos. Ne használjon lángot a szivárgás helyének megállapításához.

4-1. Teendõk, mielõtt felszerelné az égõfejet a csõre (12).

- Bizonyosodjon meg arról, hogy a gomb az

(l) (ki) állásban

van

(l).

- Csavarja fel a tasakban található fúvókát (az alátéttel együtt) a készülék gázbemeneti nyílására.

- Csavarkulccsal lazítsa meg a készülék bemeneti csatlakozóját, majd egy másik kulccsal szorítsa meg, vagy lazítsa meg a rögzítõelemet.

- A flexibilis csövet tolja rá a gázradiátor és a regulátor fúvókájára anélkül, hogy a flexibilis csövet a csõbe tenné.

- Rögzítse a flexibilis csövet csõbilinccsel a gázradiátor felõli oldalon.

- A regulátor felõli oldalon ne rögzítse a csõbilincset.

- Bizonyosodjon meg arról, hogy a regulátor alátétje megfelelõ állapotban van, majd rögzítse a regulátort a gázpalackhoz.

- Nyissa meg a gázcsapot (a palackon levõ szelep, (13A ábra) vagy a regulátor fogantyúját (13B ábra)) és nyomja le a regulátor gombját, ha van ilyen (a regulátor használati utasításának megfelelõen).

- Vigye fel a gázszivárgást ellenõrzõ anyagot a palack, a regulátor, a flexibilis csõ és a radiátor csatlakozási pontjaira, miközben a gombok

(l)

(ki) állásban vannak.

- Ha az anyagon buborékok jelentkeznek, gázszivárgás áll fenn.

- A szivárgás megszüntetéséhez szorítsa meg a regulátor vagy a fúvóka anyacsavarját, és ellenõrizze hogy a csõ megfelelõen van-e felhelyezve.

VESZÉLY: SOHA NE HASZNÁLJA AZ UDVARI GÁZRADIÁTORT, HA GÁZSZIVÁRGÁST ÉSZLEL.

- Kapcsolja be a gázellátást a palackon levõ szelep, vagy a regulátor fogantyú megnyitásával.

- Ha nem észlel szivárgást, csatlakoztassa szét a flexibilis csövet és a regulátort.

- A készülék égõfejét helyezze egy alacsonyan fekvõ asztalra, és keresse meg a bemeneti gázcsatlakozást.

- Csúsztassa a flexibilis csövet a csonkra, és rögzítse az égõfejet is.(11. ábra).

4-2. Miután a fejet rászerelte a csõre (12).

- Nyomja a flexibilis csövet a regulátor csatlakozásra, majd szorítsa meg a csõbilincset.

- Nyissa meg a gázt (a palackon levõ szelep, (13A ábra) vagy a regulátor fogantyúját (13B ábra)) és nyomja le a regulátor gombját, ha van ilyen (a regulátor használati utasításának megfelelõen).

- Vigye fel a gázszivárgást ellenõrzõ anyagot a palack, a regulátor, a flexibilis csõ és a radiátor csatlakozási pontjaira, miközben a gombok zárt állásban vannak.

- A 4-1. bekezdés szerint ellenõrizze a szivárgást.

- Allitsa le a gàzt (a palack csapjàval ès/vagy a nyomàscsokkento fogantyùjàval).

Page 51

1. A gyújtókazetta elemének behelyezése vagy cseréje (14. ábra)

- Nyomja le a rögzítõelemet (A) és vegye ki a gyújtókazettát (14) a házból, miközben azt a kezében tartja, ügyelve arra, nehogy elszakadjon a vezeték.

- Fordítsa meg a kazettát és vegye ki a régi elemet (ha volt benne).

- Helyezze be az elemet (LR 03 / AAA) a házba az ott látható polaritás-jelzésnek megfelelõen (A + sarkot a + részhez, a - sarkot a - részhez).

- Helyezze vissza a gyújtókazettát (14), megbizonyosodva arról, hogy megfelelõen rögzül a helyére.

Útmut

ató az elektronikus gyújtás készle

tének összeállítá-

sához és ujrahasznosításához:

A kimerült elemeket ne dobja a kukába. Az újrahasznosításra szánt konténerbe dobja.

A készülék ártalmatlanítása elõtt az elemeket vegye ki belõle.

Az újrahasznosítási jelzés azt jelenti, hogy a készüléket elválasztott hulladékgyûjtés keretein belül kell hasznosítani. A terméket az élettartama végén megfelelõ módon semmisítse meg. A terméket ne helyezze a nem osztályozott kommunális hulladékok közé. A terméket ne hagyja a szabad természetben és ne égesse el: a villamos és elektromos készülékek veszélyes anyagokat tartalmaznak, amelyek károsíthatják a természetet és negatív hatással lehetnek az emberi szervezetre. Ha meg szeretne szabadulnia készüléktõl, szállítsa el azt egy speciálisan erre a célra épült hulladékhasznosító központba (gyûjtõhelyre). Bõvebb információkhoz a helyi hivatalokban juthat. Az osztályozott hulladékgyûjtés lehetõvé teszi az anyagok újrahasznosítását vagy a hulladékban található újrahasznosítható anyagok egyéb felhasználását.

2. A r

adiátor mûködt

etése

2-1. Az égõfej begyújtása az elektronikus gyújtósz-

erkezettel (19. ábra)

- Nyissa meg a gázt a gázpalack szelep (13-A ábra) vagy a regulátor kar (13-B ábra) használatával, illetve nyomja be a regulátor gombját, ha szükséges.

- A kezelõgomb (21) óramutató járásával ellentétes irányba, szélsõállásig történõ elfordításával kapcsolja be a radiátort.

- Nyomja le a gyújtógombot (B) és ezzel egyidejûleg nyomja meg a kezelõgombot (21).

- Ahogy meggyullad a gáz, engedje el a gyújtógombot, de további 15 másodpercig tartsa lenyomva a kezelõgombot (21).

- Engedje el a kezelõgombot, és az égõfej nem alszik el.

- Ha az égõfej elalszik, ismételje meg a begyújtási eljárást.

MEGJEGYZES:

- Az, hogy az elso hasznàlatot kovetoen az ègetoszerkezet rostèlya megfeketedik termèszetes, ès az elszìnezodès nem csokkenti a szerkezet teljesìtmènyèt.

2-2. Az égõfej begyújtása kézzel (19. ábra)

- Az elõzõ fejezetben leírtak szerint végezze a folyamatot, de a gyújtógomb lenyomása helyett helyezzen égõ gyufát (C) a radiátor hálójának felsõ széléhez.

- A begyújtás után vegye el a gyufát.

2-3. A radiátor beállítása

- A minimum fûtési szint beállításához fordítsa az óramutató járásával ellenkezõ irányba a gombot a csökkentet átfolyás állásba.

2-4. A radiátor kikapcsolása

- Fordítsa a gombot (21) az óramutató járásával megegyezõ irányba az

(l) (ki) állásba.

MEGJEGYZÉS: Az udvari radiátor két biztonsági berendezéssel van ellátva.

1) A lángellenõrzõ eszköz automatikusan megszakítja a gázel-

látást, ha a láng elalszik.

2) A dõlésgátló eszköz automatikusan kikapcsolja a radiátor gázellátását, ha annak szöge a függõlegestõl számított 45°-nál nagyobb, vagy ha a szél ledöntötte a földre.

3. A r

eflektor helyze

tének beállítása (20- 21. ábra)

A kényelmes használat érdekében a reflektort (22) úgy lehet pozícionálni, hogy a hõ a kívánt irányba áramoljon. A REFLEKTORT (22) NE ÉRINTSE MEG PUSZTA KÉZZEL, MERT IGEN FORRÓ LEHET. Használja a fogantyút (23) a fentrõl lefelé irányuló függõleges mozgatáshoz. Ha eléri a kívánt pozíciót, engedje el a fogantyút.

- MINDIG HASZNÁLJA A FOGANTYÚT A REFLEKTOR

MOZGATÁSÁHOZ, vagy helyezze vízszintes helyzetbe azt. Megjegyzés: A fogantyú felemelésével soha ne haladja meg a vízszintes helyzetet Védje az égõfejet a széltõl, és különösen begyújtáskor fordítsa úgy a készüléket, hogy a reflektor árnyékolja a széltõl.

3-1. A reflektor beállítása (20  21. ábra)

- A REFLEKTORT (22) NE ÉRINTSE MEG PUSZTA KÉZZEL,

MERT IGEN FORRÓ LEHET. Használja a fogantyút (23) a fentrõl lefelé irányuló függõleges mozgatáshoz. Ha eléri a kívánt pozíciót, engedje el a fogantyút.

- MINDIG HASZNÁLJA A FOGANTYÚT A REFLEKTOR

MOZGATÁSÁHOZ, vagy helyezze vízszintes helyzetbe azt.

Megjegyzés: A fogantyú felemelésével soha ne haladja meg a vízszintes helyzetet

4. A gázpalack levétele és cseréje

- Gázpalack felszerelését és cseréjét mindig kint végezze,

nyílt lángtól, sugárzó hõtõl és szikrától (cigaretta, elektromos melegítõ, stb.) és más személyektõl és éghetõ anyagoktól távol.

- Bizonyosodjon meg arról, hogy a palackon levõ szelep és a

regulátor karja zárt állásban van.

- Emelje fel a gàzpalack vèdoburkat ùgy, hogy teljes egèszèben

ki tudja urìteni a palackot ès a rugòs kapocs segìtsègèvel (M) ki tudja kapcsolni a biztonsàgi szelepeket (12.sz. abra).

- Csatlakoztassa szét a regulátort és a gázpalackot.

- Vegye ki a gázpalackot az udvari radiátor keretébõl

- Helyezze be az új gázpalackot.

- Csatlakoztassa a regulátort a gázpalackhoz (ellenõrizze a

regulátor tömítését).

- Helyezze vissza elobbi àllapotàba a biztonsàgi szelepeket ès

eressze le teljesen a palack vèdoburkàt.

- Tilos a palacktartó szellõzõnyílásainak elzárása.

- Ellenõrizze a rugalmas csõ állapotát.

5. A gázizzóharisnya felszerelése (15. ábra) (csak a lámpával felszerelt modellek, M gázizzóharisnya)

- BIZONYOSODJON MEG ARRÓL, HOGY A RADIÁTOR KIHÛLT, ÉS KI VAN KAPCSOLVA.

- Emelje fel (A) a hengert (17) és fordítsa el egy negyed fordulattal.

- Csúsztassa a harisnyát (16) az égõfejre úgy, hogy a legnagyobb átmérõjû lyuk lefelé nézzen. A perem nyílását igazítsa az égõn levõ horonyba (B).

- Helyezze vissza a kart (17) eredeti helyzetébe, majd a harisnya felsõ nyílását igazítsa a henger rovátkájába (C).

5-1. A gázizzóharisnya kiégetése (16. ábra) (szabad téren):

- NE NYISSA MEG A GÁZT, és nyílt lánggal (öngyújtóval vagy gyufával) gyújtsa meg a harisnyát.

- Hagyja kiégni  a füst feketérõl fehérre vált, ha teljesen kiég.

- (A) Helyezze a burát (18) a megfelelõ helyzetbe (B), majd helyezze fel a sapkát (19) a lámpaburára. (17. ábra).

6. A lámpa használata (18. ábra) (csak a lámpával rendelkezõ modellek)

FONTOS: További tanács:

FIGYELMEZTETÉS: Kiégetés után a gázizzóharisnya nagyon érzékeny  ne érjen hozzá, mert könnyen eltörhet.

3  Használat és javítás

Page 52

- Ne használja a gázlámpát sérült izzóharisnyával, mert az üveg eltörhet. A harisnyát csak a megfelelõ Campingaz® modellre cserélje.

- Távolítsa el a sérült izzóharisnyát, majd távolítsa el a szennyezõdéseket, majd a A gázizzóharisnya felszerelése és A gázizzóharisnya kiégetése fejezetek szerint járjon el.

6 -1. A lámpa begyújtása elektronikus gyújtással

- Ha a radiátor nem üzemel, nyissa meg a gázt (gázpalack szelep vagy regulátor kar).

- Nyissa meg a gázt a kezelõgomb (20) óramutató járásával ellentétes irányba történõ 1/4 fordulatnyi elforgatásával.

- Nyomja le és tartsa nyomva a gyújtógombot (B) amíg a lámpa ki nem gyullad. Ezután engedje el a gombot.

- Ha több kísérletre sem sikerül begyújtani a lámpát, ellenõrizze, van-e gáz a palackban.

6-2. A lámpa begyújtása kézzel

- Égõ gyufával vagy öngyújtóval (C) gyújtsa be a lámpát az üveg és a fedél közti részen, majd lassan növelje a gáznyomást a kezelõgomb (20) óramutató járásával ellentétes irányba történõ forgatásával.

6-3. Fényerõ beállítása

- A lámpa fényerejét a kezelõgomb (20) lassú forgatásával lehet szabályozni a

(l) vagy  -  jelölések irányába.

6-4. A lámpa eloltása

- Zárja el a szelepet a kezelõgomb (20) teljesen óramutató járásával megegyezõ irányba történõ elforgatásával (l).

7. A bura cseréje (csak a lámpával rendelkezõ modellek)

BIZONYOSODJON MEG ARRÓL, HOGY A RAIDÁTOR KIHÛLT, ÉS KI VAN KAPCSOLVA.

- Vegye le a fedelet (19) a bura tetejérõl (18).

- Vegye le a törött burát, ügyelve a saját testi épségére.

- Helyezze be az új burát, és tegye fel rá a fedelet (17. ábra).

8. A gázizzóharisn

ya cseréje

(csak a lámpával ren-

delkezõ modellek)

Lásd a A gázizzóharisnya felszerelése bekezdést.

9. A ber

endezés elmozdítása (Sun Force Advantage

Deluxe / Sun Force Advantage Comfort)

Biztonsági okokból tilos mûködésben lévõ berendezés elmozdítása.

- A 3-2-4 és 3-6-4 (csak a lámpával rendelkezõ modellek) pontban feltüntetetteknek megfelelõen állítsa le a mûködést.

- Zárja el a gázt (a palack csapja (13A sz. ábra) és/vagy a nyomáscsökkentõ szelep fogantyúját (13B sz. ábra).

- Ellenõrizze, hogy a biztonsági heveder jól rögzíti e a gázpalackot a helyén.

- Döntse hátrafelé a berendezést, hogy az a kerekekre támaszkodjon, és lassan mozdítsa azt el (25 sz. ábra).

10. Karbantartás

10-1. A szelepek és az égõfej közti flexibilis csõ

ellenõrzése

- Évente egyszer ellenõrizni kell a csõ állapotát (a csõ nem rendelkezik szavatossági idõvel).Ehhez tegye az alábbiakat:

4Csatlakoztassa szét a regulátort a gázpalacktól, 4 Távolítsa el a kezelõgombokat (20) és (21), 4 Helyezze függõleges pozícióba a reflektort, 4 Csavarja ki az 5 csavart (25)  22. ábra  és vegye le a peremet, 4 Láthatóvá válik a flexibilis csõ (26) (23. ábra).

- Bizonyosodjon meg arról, hogy a flexibilis csõ mentes az elhasználódás jeleitõl, mint pl. repedések, vágások vagy égési sérülések.

- Ha a csõ sérült, vigye vissza a gázradiátort a kereskedõtõl, akitõl vásárolta.

FIGYELMEZTETÉS: NE KÍSÉRELJE MEG A CSÖVET SAJÁT MAGA KICSERÉLNI

- Ha nincs sérülés, helyezze vissza a peremet, majd rögzítse az 5 csavarral (25).

10-2. A regulátor és az udvari gázradiátor közti flexibilis

csõ A nyomàscsokkento ès a berendezès csavarfeje kozotti rugalmas tomlo

- Havonta egyszer ellenorizze a rugalmas tomlo àllapotàt, ès amennyiben annak kopàsàt èszleli, vagy repedezèseket vesz èszre, cserèlje ki a tomlot.

- A rugalmas tomlot azonos hosszùsàgù ès minosègu tomlovel kell kicserèlni.

- A rugalmas tomlo cserèjèt az egyes orszagok szerint fentebb meghatàrozott idoszakoknak megfeleloen kell vègrehajtani.

- A 4. bekezdésnek megfelelõen a szivárgás-ellenõrzést is el kell végezni.

11. Tárolási és k

ezelési problémák

Csak akkor vigye a tárlóhelyiségbe a radiátort, ha az teljesen kihûlt:

- Bizonyosodjon meg arról, hogy a gázpalacknál teljes el vane zárva a gázellátás (a gázpalack szelepe vagy a regulátor karja zárt állásban van).

- FONTOS: A radiátort és a gázpalackot hûvös, zárt és jól szellõzõ helyen tárolja. VESZÉLY: a készüléket mindig gyermekektõl távol tárolja, és soha ne pincében vagy padláson.

A propán gázpalackokat mindig kint, jól szellõzõ helyen,

lakóépülettõl távol kell tárolni.

- Ha hosszabb ideig tárolja az udvari gázradiátort:

4vegye le a radiátorról a gázpalackot, 4 helyezze a reflektort függõleges helyzetbe, és takarja le,

nehogy a pókok az égõfej nyílásaiban jussanak (pókhálók esetén nagy lángnyelvek csaphatnak ki a radiátorból).

- Ha a fúvókák bedugulnak (a palackban még van gáz, de a radiátort nem lehet begyújtani), ne kísérelje meg õket kitisztítani, hanem vigye vissza a radiátort ahhoz a kereskedõhöz, ahol vásárolta.

12. Gar

anciális felté

telek

A garancia a vásárlás napjától kezdõdõen 2 éven keresztül biztosítja a termék alkatrészcseréjét és javítását, nem terjed ki azonban a termék visszaszállítására, melynek költsége a fogyasztót terheli. A garancia abban az esetben alkalmazandó, ha az átadott termék a rendelésnek nem megfelelõ, vagy hibás, valamint ha ahhoz mellékelve van egy  a vásárlás dátumát igazoló  okmány (pl. számla, vagy a pénztár által kiadott csekk). A terméket teljes egészében, épen és nem szétszerelt állapotban kell az egyik egyeztetett szerviz cimére eljuttatni, mellékelve az észlelt probléma leírását. A reklamáció tárgyát képezõ termék megjavításra, vagy kicserélésre kerülhet, ára részben vagy esetleg egészben visszatéríthetõ. A garancia semmisnek tekintendõ abban az esetben, ha (i) a termék károsodását helytelen alkalmazás vagy tárolás, (ii) helytelen-, vagy a használati utasításban feltüntetettõl eltérõ karbantartás , (iii) esetleg nem kívánt harmadik személy általi javitás, módosítás, vagy karbantartás okozta, (iv) továbbá ha nem eredeti csere-alkatrészek alkalmazására került sor.

MEGJEGYZÉS: a termék üzleti célból történõ használatára nem terjed ki a garancia.

Ha a problémát nem sikerül megoldania, kérjük, forduljon viszonteladójához, aki megadja Önnek a lakhelyéhez legközelebb esõ Szervizszolgálatunk elérhetõségeit, vagy ha viszonteladóját nem tudja felkeresni, telefonáljon a CAMPINGAZ® Fogyasztótájékoztató Szolgálatnak.

Web site: www.campingaz.com

Page 53

1. Za vau sigurnost

- Paljivo procitajte ove instrukcije prije montiranja i utilizacije vaeg aparata. Sacuvajte je paljivo i konsultirajte je svaki put kad imate potrebu.

- Koritenje ovog aparata u potpuno zatvorenim prostorijama moe biti opasno i ZABRANJENO JE.

- Aparat mora biti instaliran prema instrukcijama i lokalnim regulacijama narucito kada je rijec o instalaciji i koritenju u mjestima gdje se nalaze ljudi.

- Application des Gaz odbacuje svaku odgovornost u sluèaju kvarova na instalaciji ili nestruènog koriæenja kao posledice nepotovanja pravila specifiènih za javne ustanove.

- OVAJ APARAT MORA SAMO BITI KORITEN POD VEDRIM NEBOM ILI U IROKO PROVJETRAVANOM MJESTU. Provjetravano mjesto mora imati minimalno 25% otvorene ukupne povrine. Ukupna povrina je suma povrine zidova.

- Ne stavljajte i ne upotrebljavajte benzin ili druge tecnosti ili pare u plamenu pokraj vaeg aparata. Nikakvo zapaljivo sredstvo ne smije biti u raju od 60cm okolo aparata.

- Ne pomjerajte aparat kad on radi i koristite ga na horizontalnom tlu (donji nagib od 10° - slika 17).

- Mi vam preporucujemo da koristite Propan.

- Ne koristite snabdjevanje Butanom kada je temperatura manja od 5°C. UPOZORENJE: Dostupni dijelovi (parabola) mogu biti jako vruci. Kaite maloj dijeci da im se ne pribliavaju.

- Jaki naleti vjetra mogu sruiti aparat. Kada snaan vjetar pue trebate narucito posvetiti panju da se aparat ne zamaha.

- U slucaju smrada plina :

4Zatvorite dovod plina ( slavine boce ili ventil za dovod regu-

latora).

4Ugasite plamen 4Ako je smrad jo uvijek prisutan, iskljucite regulator boce ,

stavite bocu pod vedro nebo i obavijestite vaeg prodavaca. Aparat mora biti pregledan i popravljen prije ponovnog koritenja.

- Poslije koritenja, uvijek zatvorite plin sa slavinom boce i/ili ventil za dovod regulatora.

2. Plinski cilindar

Ovaj aparat je napravljen da samo radi sa plinskim bocama Butana i Propana od 6kg do 15kg sa pogodnim regulatorom (pogledajte stranicu 2 o plinu i koritenju pritiska). Koristite samo vrstu plina i boce koje vam je fabrikant preporucio. Za optimalnu proizvodnju u svim klimatskim kondicijama, mi vam preporucujemo da je bolje koristiti Propan.

3. Gibljiva plinska cijev

Ovaj aparat za grijanje terasa treba se koristiti sa savitljivom cijevi od 1,25 m sa Butanom i Propanom prema tekucim nacionalnim regulisanjima (NF, BS, UNE, UNI, i tako dalje... ). On se treba promjeniti ako je otecen, star ili sa pukotinama. Nemojte ga vuci ili savijati. Sklonite ga od svih dijelova koji su topli.

1  Sastavljanje

Slijedite redoslijed sastavljanja usporedno prateæi tekst i prospekt s ilustracijama.

1) VANO  Sve dijelove izvadite iz paketa i prepoznajte ih prema priloenim dijagramima za sastavljanje.

2) Slijedite upute i sastavljajte dijelove prema redoslijedu prikazanom u nacrtu.

2  Sigurnost

4. Provjera istjecanja plina

Radite na otvorenom, daleko od bilo kakvih zapaljivih tvari ili otvorenog plamena. Nemojte puiti. Za otkrivanje moguæeg istjecanja plina nemojte koristiti plamen.

4-1. Prije prièvræivanja glave na cijev (12)

- Pazite na to da je kontrolna dugmad u zatvorenom poloaju -

(l).

- Navijte trcaljku (s njenom podlonom ploèicom), koji je u vreæici s vijcima na cijevi dovoda plina u ureðaj.

- Pomoæu kljuèa pridrite usisni spoj ureðaja i drugim kljuèem pritegnite ili otpustite krajnji dio.

- Gibljivu cijev nataknite na trcaljku na grijaèu i regulator, ali tako da ne uguravate cijevi jednu u drugu.

- Prièvrstite stezaljku na gibljivoj cijevi na zavretku grijaèa.

- Nemojte uèvræivati stezaljku cijevi na kraju na kojem je regulator.

- Provjerite je li brtva regulatora na mjestu i u dobrom stanju, te prièvrstite regulator na plinski cilindar.

- Otvorite dovod plina (ventil na cilindru (slika 13A) ili poluga na regulatoru (slika 13B) te, prema potrebi, pritisnite dugme za ponitavanje na regulatoru (u skladu s uputama za regulator).

- Nanesite otopinu za provjeru istjecanja plina na spojeve cilindra/regulatora/gibljive cijevi/grijaèa, pazeæi da je kontrolno dugme i dalje u poloaju

(l) (zatvoreno).

- Ako se na otopini pokau mjehuriæi, plin istjeèe.

- Za zaustavljanje istjecanja plina pritegnite vijak na regulatoru ili trcaljki i provjerite je li cijev pravilno spojena.

OPASNO: AKO PLIN ISTJEÈE, NIPOTO NEMOJTE KORISTITI GRIJAÈ.

- Zatvorite dovod plina pomoæu ventila na cilindru ili poluge regulatora.

- Ako niste otkrili istjecanje plina, odpojite gibljivu cijev s regulatora.

- Poduprite glavu ureðaja na niskom stolu i pronaðite spoj za dovod plina.

- Nataknite gibljivu cijev na tap i prièvrstite glavu ureðaja na tap (slika 11).

4-2. Nakon uèvræenja glave na cijev (12)

- Nataknite gibljivu cijev na spoj regulatora i stegnite stezaljku.

- Otvorite dovod plina (ventil na cilindru (slika 13A) ili poluga na regulatoru (slika 13B)) te, prema potrebi, pritisnite dugme za ponitavanje na regulatoru (u skladu s uputama za regulator).

- Nanesite otopinu za provjeru istjecanja plina na spojeve cilindra/regulatora/gibljive cijevi, dok je kontrolno dugme u zatvorenom poloaju. Provjerite ima li tragova istjecanja plina te ih tretirajte na naèin opisan u odlomku 4-1.

- Zatvorite dovod plina. (slavina boce i/ili komanda regulatora).

Page 54

1. Ugradnja ili zamjena baterije u kaseti paljenja (slika 14)

- Pritisnite zapon (A) i uklonite cijelu kasetu paljenja (14) iz njenog kuæita, dreæi je pritom tako da sprijeèite sluèajno odvajanje poveznog kabela.

- Okrenite kasetu, uklonite staru bateriju (prema potrebi).

- Umetnite bateriju (tip LR 03 / AAA) u njeno kuæite u skladu s oznakama polariteta (+ na + i - na -).

- Ponovno ugradite kasetu paljenja (14) i pazite na to da je pravilno gurnete u njeno kuæite.

pute za mont

au i recikliranje sklopa elektronièkog pal-

jenja:

Ne bacajte ispranjene baterije u ko za smeæe. Odnesite ih u kontejner koji je namijenjen za reciklaciju.

Prije likvidacije uredjaja izvadite iz njega baterije.

Ovaj simbol reciklacije znaèi da je uredjaj predmet specijalnog sabira. Nakon isteka ivotnog vijeka uredjaj mora biti likvidiran na prikladan naèin. Uredjaj se ne smije odlagati u nerazvrstani komunalni otpad. Ne odlaite uredjaj nikamo u prirodu niti ga spaljujte: prisutnost opasnih tvari u elektriènim i elektronskim uredjajima moe tetiti okoliu i imati eventualne negativne posljedice na ljudsko zdravlje. Elite li se rijeiti svoga uredjaja, dopremite ga u centar za preradu otpada koji je osnovan specijalno u ovu svrhu (sabirni centar). Odgovarajuæe informacije æe vam pruiti mjesni uredi. Sabir razvrstanog otpada potpomae ponovno koritenje, reciklaciju ili druge oblike prerade materijala sadranih u otpadu.

2. Uporaba vaeg grijaèa

2-1. Paljenje plamièka uporabom elektronièkog upaljaèa

(slika 19)

- Ako svjetiljka ne radi, otvorite dovod plina pomoæu ventila na cilindru (slika 13-A) ili poluge regulatora (slika 13-B) te, prema potrebi, ponitite.

- Ukljuèite grijaè tako to æete okrenuti kontrolno dugme (21) u smjeru suprotnom od kretanja kazaljke na satu sve do kraja.

- Pritisnite dugme upaljaèa (B) i, istovremeno, pritisnite kontrolno dugme (21).

- Èim se plamièak upali: otpustite dugme upaljaèa, ali nastavite drati kontrolno dugme (21) sljedeæih 15 sekunda.

- Otpustite kontrolno dugme: grijaè bi trebao raditi punom snagom.

- Ako se plamièak ugasi: ponovite postupak paljenja.

NAPOMENA:

- Poslije prvog koritenja, reetka gorionika je crna, ali to je potpuno normalno. To ne smanjenjuje njene performanse.

2-2. Ruèno paljenje plamièka (slika 19)

- Postupak zapoènite kako je opisano u prethodnom odlomku, ali umjesto pritiska na dugme upaljaèa prinesite upaljenu ibicu (C) gornjem kraju zaslona od isijavanja.

- Èim se plamièak upali, odmaknite ibicu.

2-3. Ugaðanje grijaèa

- Ako grijanje elite ugoditi na minimum: okrenite dugme u smjeru suprotnom od kretanja kazaljke na satu do kraja prema poloaju smanjenog rada (21).

2-4. Iskljuèivanje grijaèa

- Okrenite dugme (21) u smjeru kretanja kazaljke na satu u poloaj

(l) (iskljuèeno).

NAPOMENA: Grijaè je opremljen dvama sigurnosnim ureðajima

1)sigurnosni ureðaj pogreka na plamenu automatski

iskljuèuje dovod plina do plamenika grijaèa ako se plamièak sluèajno ugasi.

2)sigurnosni ureðaj protiv nagnuæa automatski iskljuèuje

dovod plina èitavom grijaèu ako se on nagne pod kutom veæim od 45°u odnosu na okomicu ili ako se prevrne i srui na tlo.

3. Ugaðan

je poloaja reflektora (slike 20-21)

Radi poveæanja praktiènosti, reflektor (22) na grijaèu moe se postaviti u poloaj u kojem æe usmjeravati toplinu u eljenom smjeru. NEMOJTE DOTICATI REFLEKTOR (22) GOLIM RUKAMA JER ON MOE BITI VRLO VRUÆ. Koristite ruèku (23) koja je za to namijenjena pomièuæi je okomito od vrha do dna: stanite kad dostignete eljeni poloaj.

- UVIJEK KORISTITE RUÈKU ZA POSTAVLJANJE REFLEKTORA U ELJENI POLOAJ ili za vraæanje reflektora u vodoravni poloaj. Napomena: Nemojte prijeæi vodoravni poloaj podiuæi ruèku. Zatitite plamièak od vjetra tako to æete grijaè okrenuti tako da vam reflektor slui kao zaslon, posebno tijekom paljenja.

3-1. Postavljanje reflektora u eljeni poloaj (slike 20-21)

- NEMOJTE DOTICATI REFLEKTOR (22) GOLIM RUKAMA JER MOE BITI VRLO VRUÆ. Koristite ruèku (23) koja je za to namijenjena pomièuæi je okomito od vrha do dna: stanite kad dostignete eljeni poloaj.

- UVIJEK KORISTITE RUÈKU ZA POSTAVLJANJE REFLEKTORA U ELJENI POLOAJ ili za vraæanje reflektora u vodoravni poloaj.

Napomena: nemojte prijeæi vodoravni poloaj podiuæi ruèku.

4. Uklanjanje i zamjena plinskog cilindra

Prilikom uklanjanja ili zamjene plinskog cilindra, uvijek sve radnje obavljajte na otvorenom, nikad blizu plamena, izvora topline ili iskre (cigarete, elektrièni grijaèi, i sl.) te podalje od drugih ljudi i zapaljivih tvari.

- Pazite na to da ventil cilindra ili poluga regulatora budu u zatvorenom poloaju.

- Podignite zatitni pokrov tako da u potpunosti oslobodite plinsku bocu i otkaèite kopèu sigurnosnog remena (M). (slika 12)

- Odpojite regulator s plinskog cilindra.

- Uklonite plinski cilindar s baze grijaèa.

- Ugradite novi plinski cilindar.

- Spojite regulator na plinski cilindar (provjerite brtvu na regulatoru).

- Ponovno namjestite sigurnosni remen i spustite zatitni pokrov.

- Ne blokirajte otvore za ventilaciju na spremniku za bocu.

- Provjerite stanje dovodnog crijeva.

5. Ugradnja mreice ika. (slika 15) (samo modeli sa svjetiljkom, mreica: M)

- PAZITE NA TO DA GRIJAÈ BUDE HLADAN I ISKLJUÈEN.

- Podignite (A) sponu (17) za èetvrt okretaja i poduprite.

- Spustite mreicu (16) na plamenik, tako da otvor najveæeg promjera bude okrenut prema dolje; otvor rukavca u potpunosti umetnite u utor (B) na plameniku.

- Vratite sponu (17) u njen poèetni poloaj i umetnite gornji otvor mreice u utor (C) u sponi.

5-1. Paljenje mreice (slika 16) (obavljajte radnje na

otvorenom):

- NEMOJTE UKLJUÈIVATI DOVOD PLINA, primaknite plamen (cigaretu, upaljaè ili ibice) mreici.

- Pustite da plamen sam dogori  dim koji proizvodi promijenit æe boju od crne do bijele kad u potpunosti izgori.

- (A) Postavite kuglu (18) na mjesto i (B) zakaèite kapicu (19) na kuglu (slika 17).

6. U

poraba svjetiljke (slika 18) (samo modeli sa

svjetiljkom)

VANO:

Dodatni savjet:

UPOZORENJE: Nakon to mreica ika dogori, postaje vrlo lomljiva  nemojte je doticati jer æe lako puknuti.

3 - Rad i servisiranje

Page 55

- Nemojte svjetiljku upotrebljavati s potrganom mreicom ika, jer moe puknuti staklo. Zamijenite je iskljuèivo s originalnim Campingaz® mreicom ika.

- Uklonite oteæenu mreicu ika i oèetkajte ostatke, zatim postupite kako je opisano u odlomku Ugradnja mreice ika i Paljenje mreice ika.

6-1. Paljenje svjetiljke uporabom elektronièkog upaljaèa

- Ako plamenik grijaèa ne radi, otvorite dovod plina (ventil cilindra ili poluga regulatora).

- Pustite plin tako to æete okrenuti kontrolno dugme (20) u smjeru suprotnom od kretanja kazaljke na satu, za oko 1/4 okretaja.

- Pritisnite dugme upaljaèa (B) dok se svjetiljka ne upali, zatim otpustite dugme.

- Ako ne uspijete u nekoliko pokuaja, provjerite ima li u cilindru plina.

6-2. Ruèno paljenje svjetiljke

- Prinesite upaljenu ibicu ili upaljaè za cigarete (C) otvoru izmeðu stakla i kapice, zatim postupno poveæavajte dovod plina okreæuæi kontrolno dugme (20) u smjeru suprotnom od kretanja kazaljke na satu.

6-3. Ugaðanje jasnoæe

- Moete ugoditi jasnoæu svjetiljke polako okreæuæi kontrolno dugme.

6-4. Gaenje svjetiljke

- Zatvorite ventil tako to æete okrenuti dugme (20) u smjeru kretanja kazaljke na satu do kraja.

7. Zamjena kugle (samo modeli sa svjetiljkom)

PAZITE NA TO DA GRIJAÈ BUDE HLADAN I ISKLJUÈEN.

- Uklonite kapicu (19) s vrha kugle (18).

- Uklonite slomljenu kuglu, pazeæi na to da se ne ozlijedite otrim dijelovima.

- Ugradite novu kuglu i zakaèite kapicu na vrh (slika 17).

8. Uklan

janje mreice ika

(samo modeli sa svjetiljkom)

Pogledajte odlomak Ugradnja mreice ika.

9. Premjetanje aparata (Sun Force Advantage Deluxe /

Sun For

ce Advantage Comf

ort

)

Iz sigurnosnih razloga, nikada ne premjetajte ukljuèeni aparat.

- Iskljuèite aparat na naèin opisan u odjeljku 3-2-4 i 3-6-4 (samo modeli sa svjetiljkom).

- Zatvorite dovod plina (ventil na boci (slika 13A) i/ili redukcijski ventil (slika 13B))

- Sigurnosni remen mora èvrsto blokirati plinsku bocu u mjestu.

- Nagnite aparat unatrag dok se ne osloni na kotaèe i polako ga premjestite. (slika 25)

10. Odravanje

10-1. Provjera gibljive cijevi izmeðu ventila i plamenika gri-

jaèa

- Jednom godinje provjerite stanje cijevi (koja nema ogranièeni vijek trajanja). Kako biste to uèinili:

4Odpojite regulator s cilindra, 4Uklonite kontrolnu dugmad (20) i (21), 4Postavite reflektor okomito,

4Odvijte 5 vijaka (25)  slika 22  i uklonite prirubnicu, 4Pojavljuje se gibljiva cijev (26) (slika 23).

- Provjerite ima li na gibljivoj cijevi kakvih oteæenja, kao to su pukotine, porezotine ili opeèena mjesta.

- Ako na cijevi postoje bilo kakva oteæenja, vratite grijaè dobavljaèu.

UPOZORENJE: NEMOJTE POKUAVATI SAMI ZAMIJENITI OVU CIJEV

- Ako nema oteæenja, ponovno ugradite prirubnicu i osigurajte je pomoæu 5 vijaka (25).

10-2. Gibljiva cijev izmeðu regulatora i glave grijaèa

- Provjerite jednom mjesecno stanje savitljive cijevi i

- promjenite je ako je stara ili sa pukotinama.

- Savitljiva cijev treba biti promjenjena novom cijevi iste duine i istog kvaliteta.

- Savitljiva cijev treba se promjeniti prema gore naglaenim razdobljima I zemljama.

- provedite provjeru istjecanja plina u skladu s odlomkom 4.

11. Skladit

enje i problemi pri radu

Grijaè skladitite samo kad je sasvim ohlaðen:

- Provjerite je li dovod plina dobro zatvoren na plinskom cilindru (ventil cilindra ili poluga regulatora u zatvorenom poloaju).

- VANO: Grijaè i plinski cilindar skladitite u hladnom, suhom i dobro prozraèivanom prostoru. OPASNOST: ureðaj uvijek drite izvan dohvata djece, nikad ga ne ostavljajte u podrumu ili suterenu. Cilindre s plinom propanom treba drati vani, u dobro prozraèivanom prostoru, podalje od nastanjenih zgrada i njihovih prateæih prostora.

- Za dulje skladitenje grijaèa:

4 Uklonite cilindar s grijaèa, 4 Reflektor postavite u okomiti poloaj i zatitite ga pokrovom

kako biste sprijeèili da pauci uðu u cijev plamenika (pauèina moe stvoriti dugi plamen na plameniku).

- U sluèaju da se mlaznice zaèepe (u cilindru ima plina, ali se grijaè neæe upaliti), nemojte ih pokuavati odèepiti, nego odnesite grijaè svom dobavljaèu.

12. Uvjeti jamstva

Proizvod koristi pravo na na ukupnu garanciju za dijelove tijekom 2 godine od datuma kupnje, s izuzetkom trokova povrata proizvoda koje snosi korisnik. Garancija vrijedi u sluèaju da dostavljeni proizvod ne odgovara naruèenom proizvodu ili ukoliko je proizvod manjkav, a reklamacija je popraæena potvrdom sa datumom kupnje (npr. Faktura, blagajnièki raèun). Proizvod se mora vratiti franco, kompletan i nerasklopljen, u jedan od ovaltenih servisnih centara, a u reklamaciji mora biti opisana priroda ustanovljenog problema. Proizvod koji je predmet rekamacije moe se popraviti, zamijeniti ili izdati povrat novaca u cijelosti ili dijelom. Garancija je nevaeæa i ne primjenjuje se ukoliko je teta nastala uslijed (i) neispravne uporabe ili neprikladnog skladitenja proizvoda, (ii) nepravilnog odravanja proizvoda ili nepridravanja uputa za uprabu, (iii) popravka, preinake, ili neodgovarajuæeg odravanja prioizvoda, (iv) uporabe neodgovarajuæih rezervnih dijelova koji nisu proizvod odgovarajuèeg proizvoðaèa.

NAPOMENA: ovo jamstvo ne pokriva poslovnu (profesionalnu) uporabu proizvoda.

Web site: www.campingaz.com
