Campbell Hausfeld EX8000Series, WL5000 Series Operating Instructions Manual

Portable Air Compressors

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described. Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage! Retain instructions for future reference.

Description

Portable oilless air compressors are for home and workshop use. All models are equipped with regulators, needle and ball bearings and 1725 or 3450 RPM, 60 Hz motors with automatic overload protection. Cleaning or replacement of the inlet filter on all models and draining moisture from the air receivers are required maintenance.

Safety Guidelines

This manual contains information that is very important to know and understand. This information is provided for SAFETY and to PREVENT EQUIPMENT PROBLEMS. To help recognize this information, observe the following symbols.

Danger indicates

an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Warning indicates

a potentially hazardous situation which, if not avoided, could result in death or serious injury.

Caution indicates a

potentially hazardous situation which, if not avoided, MAY result in minor or moderate injury.

Notice indicates

important information, that if not followed, may cause damage to equipment.

Unpacking

When unpacking unit, inspect carefully for any damage that may have occurred during transit. Make sure any loose fittings, bolts, etc., are tightened before putting unit into service.

Operating Instructions EX8000, WL5000 Series Contractor Models

Breathable Air Warning

This compressor/pump is not equipped and should not be used “as is” to supply breathing quality air. For any application of air for human consumption, the air compressor/pump will need to be fitted with suitable in-line safety and alarm equipment. This additional equipment is necessary to properly filter and purify the air to meet minimal specifications for Grade D breathing as described in Compressed Gas Association Commodity Specification G 7.1 1966, OSHA 29 CFR 1910. 134, and/or Canadian Standards Associations (CSA). DISCLAIMER OF WARRANTIES In the event the compressor is used for the purpose of breathing air application and proper in-line safety and alarm equipment is not simultaneously used, existing warranties shall be voided, and Campbell Hausfeld disclaims any liability whatsoever for any loss, personal injury or damage.

General Safety

Air compressors are utilized in a variety of air system applications. Because air compressors and other components (material pump, spray gun, filters, lubrications, hoses, etc.) used make up a high pressure pumping system, the following safety precautions should be observed at all times. Only persons well acquainted with these rules of safe operation should be allowed to use the air compressor.

All electrical work

should be done by a qualified (licensed or certified) electrician. On a properly wired circuit, the black wires supply a voltage potential even when the unit is off.

1. Read instruction manuals for each component carefully, before attempting to assemble, disassemble or operate your particular system.

2. Do not exceed pressure rating of any component in system.

3. Protect material lines and air lines from damage or puncture. Keep hose and power cable away from sharp objects, chemical spills, oil, solvents, and wet floors.

4. Never point a spray gun at oneself or any other person. Accidental discharge may result in serious injury.

5. Check hoses for weak or worn condition, before each use, making certain all connections are secure; do not use if deficiency is found. Notify an authorized service facility for examination or repair.

6. Release all pressures within system

IN602302AV 12/02

slowly; dust and debris may be harmful.

Disconnect power

and depressurize system before servicing air compressor! (Turn pressure regulator knob fully clockwise after shutting off compressor.)

7. Follow all local electrical and safety

For parts, product & service information

visit www.chpower.com

REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.

See Warranty on page 6 for important information about commercial use of this product.

DANGER

WARNING

CAUTION

NOTICE

WARNING

Portable Air Compressors

General Safety (Cont.)

codes, as well as the National Electrical Code (NEC) and the Occupational Safety and Health Act (OSHA).

8. Wiring and fuses should follow electrical codes, current capacity, and be properly grounded.

9. Electric motors must be securely and adequately grounded. See grounding instructions and extension cord information, in this manual.

10. Always disconnect power source before working on or near a motor, or its connected load. If power disconnect point is out-of-sight, lock it in the open position and tag to prevent unexpected application of power.

11. Guard all moving parts; keep visitors away. Never allow children in work area.

12. Use only a properly grounded outlet that will accept a three pronged plug, and wear shoes to prevent shock hazards.

13. Be careful when touching exterior of operating motor; it may be hot enough to cause injury.

14. Protect power cable from coming in contact with sharp objects.

15. Clean electrical or electronic equipment with an approved cleaning agent, such as dry, nonflammable cleaning solvent.

16. To avoid spontaneous combustion, discard waste rags into approved metal waste cans.

17. Never store flammable liquids or gases in vicinity of compressor.

18. When spraying with solvent of toxic chemicals, follow instructions provided by the chemical manufacturer.

19. Spray in a well ventilated area, to keep fumes from collecting and causing health and fire hazards.

20. Do not spray in vicinity of open flames or other places where a spark can cause ignition. Do not smoke when spraying paint, insecticides, or other flammable substances.

21. Use a respirator when spraying.

22. NEVER reset safety valve or pressure switch. Keep safety valve free from paint and other accumulations. This provides safety against over pressure.

23. Do regular maintenance; keep all nuts, bolts, and screws tight, to be sure equipment is in safe working condition .

24. Keep cleaning rags and other flammable waste materials in a tightly closed metal container and dispose of later in the proper fashion.

25. Drain tanks of moisture after each day’s use. If unit will not be used for a while, it is best to leave drain cock open until such time as it is to be used. This will allow moisture to completely drain out and help prevent corrosion of inside of tank.

26. Inspect tank yearly for rust, pin holes or any other imperfections that could cause it to become unsafe. NEVER weld or drill holes in air tank.

Assembly

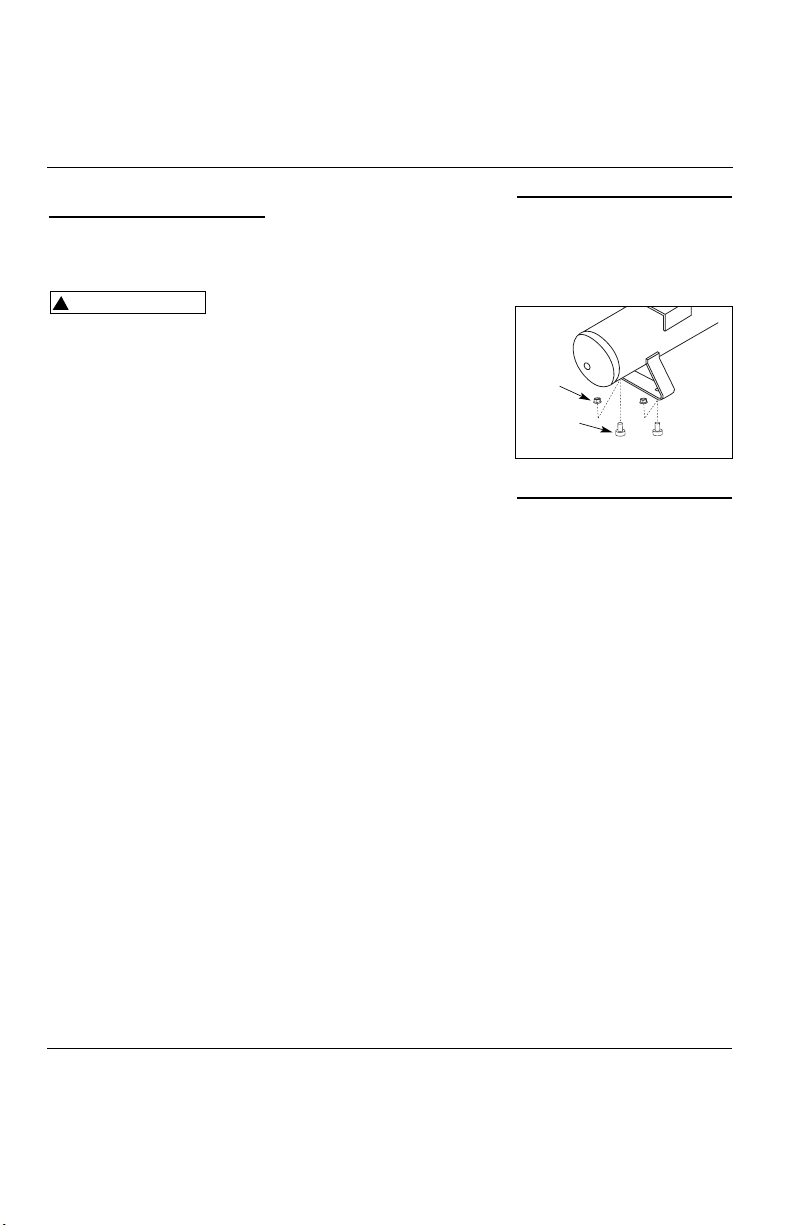

FEET (3 GALLON MODELS ONLY)

Insert threaded post of rubber foot into hole in ground iron. Tighten securely with locknut.

Installation

1. Check and tighten all bolts, fittings, etc., before operating compressor.

2. Operate compressor in a ventilated area so that compressor may be properly cooled.

3. Compressor should be located where it can be directly plugged into an outlet, but if this is not possible, an extension cord may be used. It should be selected using the extension cord chart on page 3 as a guide.

4. To avoid loss of power and overheating, it is better to use additional air hose instead of extension cords to reach work area.

WIRING

1. Local electrical wiring codes differ from area to area. Source wiring, plug and protector must be rated for at least the amperage and voltage indicated on motor nameplate, and meet all electrical codes for this minimum .

2. Use a slow blow fuse type T or a circuit breaker.

Overheating, short

circuiting and fire damage will result from inadequate wiring, etc.

NOTE: 120 volt, 10 and 13 amp units can be operated on a 115 volt, 15 amp circuit under the following conditions:

a. No other electrical appliances or lights

are connected to the same branch

circuit. b. Voltage supply is normal. c. Extension cords are of the minimum

gauge specified in this instruction

manual. d. Circuit is equipped with a 15 amp

circuit breaker or a 15 amp slow blow

fuse type T.

3. If above conditions cannot be met or

if nuisance tripping of current

protection device occurs, it may be

necessary to operate compressor from

a 115 volt, 20 amp circuit.

GROUNDING INSTRUCTIONS

1. This product should be grounded. In

the event of an electrical short

circuit, grounding reduces risk of

electrical shock by providing an

escape wire for electric current. This

product is equipped with a cord

having a grounding wire with an

Figure 1

www.chpower.com

Nut

Foot

CAUTION

Gauge of Cord 14 10 10 866442

Extension cords for 120V/15 Amp Unit

Length of Cord (ft) 25 50 100 150 200 250 300 400 500

EX8000, WL5000 Series Contractor Models

Installation (Cont.)

appropriate grounding plug. Plug must be plugged into an outlet that is properly installed and grounded in accordance with all local codes and ordinances.

Improper use of grounding plug can

result in a possible risk of electrical shock!

NOTE: Do not use grounding adapter.

2. If repair or replacement of cord or plug is necessary, do not connect grounding wire to either flat blade terminal. The wire with insulation having an outlet surface that is green with or without yellow stripes is the grounding wire.

3. Check with a qualified electrician or serviceman if grounding instructions are not completely understood, or if in doubt as to whether product is properly grounded. Do not modify plug provided; if it will not fit outlet, have proper outlet installed by a qualified electrician.

Never connect green (or green and

yellow) wire to a live terminal.

EXTENSION CORDS

1. Use only a 3-wire extension cord that has a 3-blade grounding plug, and a 3-slot receptacle that will accept plug on product.

2. Make sure extension cord is in good condition, and heavy enough to carry current product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating.

3. To avoid loss of power and overheating, it is better to use

additional air hose instead of extension cords to reach work area.

4. Table below shows correct size to use depending on cord length and nameplate ampere rating. If in doubt, use next heavier gauge.

NOTE: The smaller the gauge number, the heavier the cord.

5. This product is for use on a nominal 120 volt circuit and has a grounding plug that looks like plug illustrated in Figure 2. Make sure that product is connected to an outlet having same configuration as plug.

Do not use adapter with this product!

Operation

FOR TROUBLE-FREE OPERATION

1. Read instructions: Carefully read through this owner’s manual BEFORE OPERATING the new air compressor. It contains information about operation and maintenance of unit.

2. Drain tank daily: Depressurize system prior to draining tank. Open drain cock and drain moisture from tank. Be sure to close cock tightly before operating compressor. This helps prevent tank corrosion and keeps oil and moisture out of air used.

3. Change air filter: Never run compressor without an air filter nor with a clogged air filter. Rotate filter cover when element is dirty, or replace with a new filter.

ASME SAFETY VALVE

1. This valve automatically releases air if

air receiver pressure exceeds preset maximum.

Do not attempt to tamper with this

valve!

2. This valve should be checked occasionally by pulling the ring by hand. If air leaks after ring has been released, or valve is stuck and cannot be actuated by ring, it MUST be replaced.

Figure 2 - Grounding Method

Grounding

MOISTURE IN COMPRESSED AIR

Moisture in compressed air will form into droplets as it comes from an air compressor pump. When humidity is high or when a compressor is in continuous use for an extended period of time, this moisture will collect in the tank. When using a paint spray or sandblast gun, this water will be carried from the tank through the hose, and out of the gun as droplets mixed with the spray material. IMPORTANT: This condensation will cause water spots in a paint job, especially when spraying other than water based paints. If sandblasting, it will cause the sand to cake and clog the gun, rendering it ineffective. A filter in the air line, located as near to the gun as possible, will help eliminate this moisture.

Power cord White Line No Motor cord White Load No Power cord Black Line Yes Motor cord Black Load Yes

✽ Wire and Terminal Guide

Wire Color Terminal Hot

(✽) When the unit is not in operation

Grounded

Outlet

www.chpower.com

Figure 3

DANGER

WARNING

RESET

TEST

DANGER

Portable Air Compressors

Operation (Cont.)

REGULATOR KNOB

1. This knob controls air pressure to an air operated tool, or paint spray gun.

2. Turning knob clockwise increases air pressure at outlet.

3. Turning counterclockwise will lower air pressure at outlet.

4. Fully counterclockwise will shut off flow of air completely.

REGULATED OUTLET GAUGE

1. This gauge shows at-a-glance, air pressure at outlet. Air pressure is measured in pounds per square inch (PSI).

2. Be sure this gauge reads ZERO before changing air tools or disconnecting hose from outlet.

TANK PRESSURE GAUGE

Gauge shows pressure in air receiver indicating compressor is building pressure properly.

Maintenance

Release all

pressure and disconnect power before making any repair.

1. Check compressor for any visible

problems, especially check air filter to be sure it is clean.

2. Pull ring on safety valve and allow it to

snap back to normal position.

Safety valve must

be replaced if it cannot be actuated or it leaks air after ring is released.

3. Daily with compressor shut off:

Depressurize system prior to draining tank. Drain moisture from tanks by opening drain cocks underneath end of tanks.

4. Turn power OFF and clean dust and dirt

from motor, tank, air lines and pump cooling fins.

NOTE: The air filter in the filter housing on the side of the head must be checked and cleaned periodically, more often if used under very dusty conditions or when a great deal of fog from spraying is allowed to circulate near unit.

IMPORTANT: Unit should be located as far from spraying area as hose will allow to prevent over-spray from clogging filter.

FILTER REMOVAL, INSPECTION AND REPLACEMENT

To change a filter, pull off the filter housing cover. If filter element is dirty, rotate filter cover so the holes line up with clean element material and snap cover onto housing. If filter element has no clean areas, replace element or entire filter.

LUBRICATION

This is an oilless type compressor requiring no lubrication.

THERMAL OVERLOAD PROTECTOR

This compressor is

equipped with an automatic reset thermal overload protector which will shut off motor if it becomes overheated.

If thermal overload protector shuts motor OFF frequently look for the following causes.

1. Low voltage.

2. Wrong gauge wire or length of extension cord.

3. Clogged air filter.

4. Lack of proper ventilation.

The motor must be

allowed to cool down before start-up is possible. The motor will automatically restart without warning if left plugged into electrical outlet, if the motor is turned on.

STORAGE

1. When not in use, hose and compressor

should be stored in a cool dry place.

2. Tank should be drained of moisture.

3. Hose should be disconnected and hung

open ends down to allow any moisture to drain.

Figure 5

Figure 4

Open

Attach Hose

Drain Cock

Figure 6

www.chpower.com

WARNING

CAUTION

Troubleshooting Chart

Symptom Possible Cause(s) Corrective Action

1. Loss of power or overheating

2. No electrical power

3. Blown fuse

4. Breaker open

5. Thermal overload open

6. Pressure switch bad

1. Low voltage

2. Wrong gauge wire or length of extension cord

3. Shorted or open motor winding

4. Defective check valve or unloader

1. Incorrect size fuse, circuit overloaded

2. Wrong gauge wire or length of extension cord

3. Defective check valve or under loader

1. Low voltage

2. Clogged air filter

3. Lack of proper ventilation/room temperature too high

4. Wrong gauge wire or length of extension cord

1. Loose connections (fittings, tubing, etc.)

2. Loose drain lock

3. Check valve leaking

1. Excessive water in air receiver

2. High humidity

1. Defective pressure switch

2. Excessive air usage

Loose mounting bolts

1. Broken inlet valves

2. Intake filter dirty

3. Connections leaking

1. Check for proper use of extension cord (see EXTENSION CORDS, page 3)

2. Plugged in? Check fuse/breaker or motor overload

3. Replace blown fuse

4. Reset, determining why problem happened

5. Motor will restart when cool

6. Replace

1. Check with voltmeter

2. Check gauge chart, under Operation for proper gauge wire and cord length

3. Replace motor

4. Replace or repair

1. Check for proper fuse, use time-delay fuse. Disconnect other electrical appliances from circuit or operate compressor on its own branch circuit

2. Check gauge chart, under Operation

3. Replace or repair

1. Check with voltmeter

2. Clean filter (see Maintenance section)

3. Move compressor to well ventilated area

4. Check gauge chart, under Operation

1. Check all connections with soap and water solution and tighten

2. Tighten

3. Disassemble check valve assembly, clean or replace

Do not disassemble check valve with air in tank; bleed tank

1. Drain receiver

2. Move to area of less humidity; use air line filter

1. Replace switch

2. Decrease air usage; compressor not large enough for a requirement

Tighten

1. Have authorized service representative repair unit

2. Clean or replace intake filter

3. Tighten connections

Compressor will not run

Motor hums but cannot run or runs slowly

Fuses blow/circuit breaker trips repeatedly

Thermal overload protector cuts out repeatedly

Air receiver pressure drops when compressor shuts off

Excessive moisture in discharge air

Compressor runs continuously

Compressor vibrates

Air output lower than normal

EX8000, WL5000 Series Contractor Models

www.chpower.com

DANGER

Portable Air Compressors

www.chpower.com

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Standard Duty - One Year; Serious Duty - Two Years; Extreme Duty - Three Years; Maxus Model Series - Five Years.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Telephone: (800) 543-6400

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Campbell Hausfeld compressor.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld air compressor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects due to material and workmanship with the exceptions noted below.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY: A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM

THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this compressor is used for commercial, industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Extreme Duty Contractor Compressors are not limited to a ninety (90) day warranty when used in contractor applications. Four cylinder singlestage and two-stage compressors are not limited to a ninety (90) day warranty when used in commercial or industrial applications. Some States do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY DEFECT,

FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclusion or limitations of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance with

instructions provided in the owner’s manual(s) supplied with compressor. D. Pre-delivery service, i.e. assembly, oil or lubricants, and adjustment. E. Items or service that are normally required to maintain the product, i.e. lubricants, filters and gaskets, etc. F. Gasoline engines and components are expressly excluded from coverage under this limited warranty. The Purchaser

must comply with the warranty given by the engine manufacturer which is supplied with the product. G. Additional items not covered under this warranty:

1. All Compressors a. Any component damaged in shipment or any failure caused by installing or operating unit under conditions not in

accordance with installation and operation guidelines or damaged by contact with tools or surroundings. b. Pump or valve failure caused by rain, excessive humidity, corrosive environments or other contaminants. c. Cosmetic defects that do not interfere with compressor functionality. d. Rusted tanks, including but not limited to rust due to improper drainage or corrosive environments. e. Electric motors, check valves and pressure switches after the first year of ownership. f. Drain cocks. g. Damage due to incorrect voltage or improper wiring. h. Other items not listed but considered general wear parts. i. Pressure switches, air governors and safety valves modified from factory settings.

2. Lubricated Compressors a. Pump wear or valve damage caused by using oil not specified. b. Pump wear or valve damage caused by any oil contamination or by failure to follow proper oil maintenance

guidelines.

3. Belt Drive / Direct Drive / Gas Driven Compressors a. Belts. b. Ring wear or valve damage from inadequate filter maintenance. c. Manually adjusted load/unload and throttle control devices.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, compressor or component which is defective, has malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY: A. Provide dated proof of purchase and maintenance records. B. Portable compressors or components must be delivered or shipped to the nearest Campbell Hausfeld Authorized Service

Center. Freight costs, if any, must be borne by the purchaser.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability of replacement parts.

This Limited Warranty applies in the U.S., Canada and Mexico only and gives you specific legal rights. You may also have other rights which vary from State to State or country to country.

Compresseurs D’Air Portatifs

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme référence.

7Fr

Description

Les compresseurs d’air portatifs sans huile sont conçus pour l’utilisation à la maison et à l’atelier. Tous les modèles sont équipés avec régulateurs, roulements à aiguilles et à billes et moteurs de 1725 trs/min ou 3450 trs/min, 60 Hz avec protection de surcharge automatique. Le nettoyage ou remplacement du filtre d’arrivée sur tous modèles et le vidange de l’humidité des réservoirs à air font partie de l’entretien exigé.

Directives De Sécurité

Ce manuel contient de l’information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D’ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

Danger

indique une situation hasardeuse imminente qui RÉSULTERA en perte de vie ou blessures graves.

Avertis-

sement indique une situation hasardeuse potentielle qui PEUT résulter en perte de vie ou blessures graves.

Attention

indique une situation hasardeuse potentielle qui PEUT résulter en blessures.

Avis

indique l’information importante pour éviter le dommage de l’équipement.

Déballage

Lors du déballage, l’examiner soigneusement pour rechercher toute trace de dommage susceptible de s’être produit en cours de transport. Assurer que tous raccords, boulons, etc., dégagés sont serrés avant de mettre ce produit en service.

Instructions D’Utilisation

Modèles Pour Entrepreneurs Série EX8000, WL5000

Avertissement D’Air Respirable

Ce compresseur n’est pas équipé pour et ne devrait pas être utilisé “comme soi” pour fournir de l’air respirable. Pour les applications d’air pour la consommation humaine, il est nécessaire d’équiper le compresseur d’air/pompe avec de l’équipement de sécurité en canalisation et d’alarme. Cet équipement additionnel est nécessaire pour filtrer et purifier l’air afin d’atteindre les spécifications minimales pour la respiration Grade D décrit dans le Compressed Gas Association Commodity Specification G 7.1 - 1966, OSHA 29 CFR

1910. 134, et/ou Canadian Standards Associations (CSA). DÉNÉGATION DES GARANTIES Si le compresseur est utilisé pour les applications d’air respirable et l’équipement de sécurité en canalisation et d’alarme n’est pas utilisé simultanément, les garanties en existance seront annulés, et Campbell Hausfeld nie toute responsabilité pour n’importe quelle perte, blessure personnelle ou dommage.

Généralités Sur La Sécurité

Les compresseurs d’air sont utilisés dans une variété d’applications. Puisque les compreseurs d’air et autres pièces détachées (pompe, pistolets, filtres, graisseurs, tuyaux, etc.) forment un système de pompage de haute pression, observez les précautions de sécurités suivants. Seules les personnes bien familiarisés avec ces règles de sécurité doivent êtres autorisés à se servir du compresseur.

Seul un

électricien qualifié (autorisé ou diplômé) doit effectuer les travaux électriques. Sur un circuit installé correctement, les fils noirs fournissent une tension même si le modèle est hors circuit (OFF).

1. Lire attentivement tous les manuels d’instructions pour chaque pièce détachée avant d’esssayer de monter, démonter ou de faire fonctionner votre système.

2. Ne pas dépasser l’évaluation de pression de n’importe quelle pièce détachée du système.

3. Protéger la tuyauterie et canalisations d’air contre le dommage ou la perforation. Garder les tuyaux et câbles de transport d’énergie à l’écart des objets pointus, déversements chimiques, huile, solvants et planchers trempes.

4. Ne jamais pointer un pistolet vers soi-même ni vers une autre personne. Le décharge accidentel peut causer des blessures graves.

5. Vérifier les tuyaux pour rechercher tout signe de faiblesse ou d’usure et

IN602302AV 12/02

assurer que tous les raccordements sont sûrs; ne pas utiliser si endommagé. Contacter un centre de service autorisé pour l’inspection ou la réparation.

6. Dissiper toute la pression du système lentement; la poussière et le débris peuvent être dangereux.

Débran-

cher et dissiper toute la pression du système avant de procéder à l’entretien du compresseur! (Mettre le compresseur hors circuit et tourner le bouton de réglage de pression complètement au sens des aiguilles d’une montre.)

7. Suivre toutes les codes locaux d’électicité et de sécurité, ainsi que le National Electrical Code (NEC) et \

Voir la Garantie à la page 12 pour de l’information importante sur l’utilisation commercial de ce produit.

MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!

Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

DANGER

AVERTISSEMENT

ATTENTION

AVIS

AVERTISSEMENT

DANGER

AVERTISSEMENT

8 Fr

Compresseurs D’Air Portatifs

Généralités Sur La Sécurité (Suite)

le Occupational Safety and Health Act (OSHA).

8. L’installation des fils et fusibles devraient suivre les codes électriques, capacité du courant, et doivent êtres mis à la terre correctement.

9. Les moteurs électriques doivent être mis à la terre correctement. Voir les instructions de mise à la terre et l’information concernant les cordons prolongateurs dans ce manuel.

10. Toujours débrancher la source d’énergie avant de travailler sur ou près d’un moteur, ou son charge branché. Si l’endroit de débranchement est hors vue, le serrer dans la position ouverte et l’étiquetter pour éviter une application de puissance inattendue.

11. Protéger contre les pièces mobiles; garder les visiteurs à l’écart de l’endroit de travail. Ne jamais permettre les enfants dans l’endroit de travail.

12. Utiliser seulement une prise de courant mise à la terre qui acceptera une fiche à trois broches, et portez des chaussures pour éviter le risque de secousse électrique.

13. Prendre précaution de ne pas toucher l’éxtérieur du moteur car il peut être assez chaud pour causer des blessures.

14. Protéger le câble électrique contre les objets pointus.

15. Nettoyer l’équipement électrique ou électronique avec un produit approuvé tel qu’un solvant de nettoyage sèche qui n’est pas inflammable.

16. Mettre au rebut les torchons usés dans les récipients en métal approuvés pour éviter la combustion spontanée.

17. Ne jamais entreposer les liquides inflammables ou gaz dans l’endroit du compresseur.

18. Suivre les instructions du fabriquant de produit chimique pour la pulvérisation des solvants ou produits chimiques toxiques.

19. Pour éviter la collection des vapeurs et les risques de santé ou d’incendie, pulvériser dans un endroit bien ventilé.

20. Ne pas pulvériser dans l’endroit d’une flamme ni dans un endroit où une étincelle peut précipiter l’allumage. Ne pas fumer pendant la pulvérisation de la peinture, d’insecticides ou autres produits inflammables.

21. Utiliser un respirateur pendant la pulvérisation.

22. NE JAMAIS rajuster la soupape de sûreté ou le manostat. Garder la soupape de sûreté libre de peinture et autres accumulations. Ceci sert à éviter la sur-pression.

23. Suivre l’entretien ordinaire; garder tous les écrous, boulons et vis serrés pour assurer un bon état de marche de l’équipeement.

24. Garder tous les torchons de nettoyage et autres produits inflammables dans un récipient en métal fermé et mettre au rebut de manière responsable.

25. Faire couler l’humidité du réservoir quotidiennement. Si le modèle ne serait pas en service pour quelque temps, laisser le robinet de vidange ouvert. Ceci permet que l’humidité se vide complètement et aide à empêcher la corrosion.

26. Vérifier le réservoir quotidiennement pour la rouille, trous d’épingle ou autres imperfections qui peuvent avoir un effet sur la sécurité. NE JAMAIS souder ou percer le réservoir à air.

Assemblage

PIEDS (11,4 L MODÈLES SEULEMENT)

Introduire la pièce de montage du pied en caoutchouc dans le trou du fer de mise à la terre. Bien le serrer avec l’écrou de serrage.

Installation

1. Vérifier et serrer tous les boulons, raccords, etc., avant d’utiliser le compresseur.

2. Utiliser le compresseur dans un endroit bien ventilé afin de le refroidir.

3. Situer le compresseur près d’une prise de courant, mais si ceci n’est pas possible, un cordon prolongateur peut être utilisé. Choissisez le cordon prolongateur en utilisant le tableau sur la page 9.

4. Pour éviter une perte de puissance et le surchauffage, utilisez un tuyau d’air additionnel au lieu d’un cordon prolongateur.

INSTALLATION DE FILS

1. Les codes électriques d’installation de fils sont variables d’un endroit à l’autre. Les fils d’alimentation, fiche et protecteurs doivent êtres classifiés pour au moins l’ampérage et la tension indiqués sur la plaque indicatrice et doit repondre aux codes électriques pour ce minimum.

2. Utiliser une fusée à retardement type T ou un disjoncteur.

L’instal-

lation de fils insuffisant peut causer le surchauffage, court-circuit et le dommage d’incendie.

REMARQUE: Les modèles de 120 volts, 10 ampères et 13 ampères peuvent fonctionner sur un circuit de 115 volts, 15 ampères sous les conditions suivants:

a. Aucun autre appareil électrique ou

lunière est connecté au même branchement.

b. L’alimentation en tension est

normale.

c. Les cordons prolongateurs

correspondent au moins avec le calibre minimum exigé dans ce manuel d’instructions.

d. Le circuit est équipé avec un

disjoncteur de 15 ampères ou une fusée à retardement de type T de 15 ampères.

3. S’il n’est pas possible d’atteindre les

conditions ci-dessus ou si le déclenchement du protecteur de courant est fréquent, il peut être nécessaire d’utiliser un circuit de 115 volts, 20 ampères.

Figure 1

Écrou

Pied

ATTENTION

Calibre du Cordon 14 10 10 866442

Cordons Prolongateurs Pour Modèle De 120V/15 Ampères

Longueur du Cordon (m

) 7,62 15,24 30,48 45,72 60,96 76,2 91,44 121,92 152,4

Modèles Pour Entrepreneurs Série EX8000, WL5000

9Fr

Installation (Suite)

INSTRUCTIONS DE MISE À LA TERRE

1. Ce produit doit être mis à la terre. Dans l’évenement d’un court-circuit, la mise à la terre diminue le risque de secousse électrique en fournissant un fil d’échappement pour le courant électrique. Ce produit est équipé avec un cordon qui a un fil de terre avec une fiiche de terre. La fiche doit être branchée dans une prise de courant qui a été installée et mise à la terre correctement en respectant tous les codes et règlements locaux.

L’usage

incorrect d’une fiche mise à la terre peut résulter en secousse électrique!

REMARQUE: Ne pas utiliser un raccord de mise à la terre.

2. Si la réparation ou le remplacement du

cordon ou de la fiche est nécessaire, ne pas connecter le fil de terre à ni une ni l’autre borne plate. Le fil avec l’isolation et une surface verte (avec ou sans rayures) est le fil de terre.

3. Si vous ne comprenez pas les

instructions pour la mise à la terre ou si vous n’êtes pas certains si le produit est mis à la terre correctement, vérifier avec un électricien ou une personne qualifié. Ne pas modifier la fiche fournie; si la fiche n’est pas la bonne taille pour la prise de courant, contacter un électricien qualifié pour l’installation d’une nouvelle prise de courant.

Ne jamais

connecter le fil vert (ou vert et jaune) à une borne électrisé.

CORDONS PROLONGATEURS

1. Utiliser seulement un cordon

prolongateur à 3-fils qui a une fiche mise à la terre à 3-broches, et une

prise de courant à 3-encoches qui accepte la fiche du produit.

2. Assurer que votre cordon prolongateur est en bon état et qu’il est assez lourd pour porter le courant nécessaire. Un cordon trops petit causera une perte de tension dans la ligne ce qui causera une perte de puissance et le surchauffage.

3. Pour éviter une perte de puissance et le surchauffage, il est prudent d’utiliser un tuyau additionnel au lieu d’un cordon prolongateur.

4. Le tableau ci-dessous indique la taille correcte dépendant de la longueur du cordon et son classement en ampères sur la plaque indicatrice. Si vous avez des doutes, utilisez le calibre plus lourd.

REMARQUE: Le plus petit le numéro du calibre, le plus lourd le cordon.

5. Ce produit est conçu pour l’utilisation sur un circuit nominal de 120 volts et à une fiche de terre comme indiquée sur le Figure 3. Assurer que le produit est branché à une prise de courant qui a la même configuration que la fiche.

Ne pas utiliser

un adaptateur avec ce produit!

Functionnement

POUR UN FONCTIONNEMENT SANS PROBLÈME

1. Lire les instructions: Lire attentivement ce manuel AVANT D’UTILISER le nouveau compresseur. Il contient de l’information concernant l’utilisation et l’entretien du modèle.

2. Purger le réservoir quotidiennement: Dépressuriser le système avant de drainer le réservoir. Ouvrir le robinet de purge et purger l’humidité du

réservoir. Assurer de bien serrer le robinet avant d’utiliser le compresseur. Ceci aide à empêcher la corrosion et l’humidité dans l’air comprimé.

3. Changer le filtre d’air: Ne jamais utiliser un compresseur sans filtre d’air ni avec un diltre d’air obstrué. Tournez le couvercle du filtre lorsque l’élément est sale, ou remplacez avec un nouveau filtre.

SOUPAPE DE SÛRETÉ ASME

1. Cette soupape relâche l’air automatiquement si la pression du réservoir dépasse la pression réglée d’avance.

Ne jamais essayer

de trifouiller avec cette soupape!

2. Inspecter cette soupape de temps à temps en tirant sur la bague avec la main. S’il y a une fuite une fois que la bague est relachée ou si la bague est prise, la soupape DOIT être remplacée.

BOUTON DU RÉGULATEUR

1. Ce bouton règle la pression à un outil pneumatique ou à un pistolet pulvérisateur.

2. Tourner le bouton au sens des aiguilles d’une montre pour augmenter la pression d’air de sortie.

3. Le sens invers des aiguilles d’une montre sert à baisser la pression à la sortie.

4. Complètement au sens invers des aiguilles d’une montre sert à couper l’air complètement.

Figure 2 - Méthode De Mise À La Terre

Broche de

Terre

Cordon d’alimentation Blanc Ligne Non Cordon du moteur Blanc Charge Non Cordon d’alimentation Noir Ligne Oui Cordon du moteur Noir Charge Oui

✽ Guide de Fils et Bornes

Fil Couleur Borne Chaud

(✽) Quand le modèle ne fonctionne pas

Prise de

Courant

Mise de

Terre

Figure 3

DANGER

AVERTISSEMENT

RESET

TEST

DANGER

Functionnement (Suite)

MANOMÈTRE RÉGLÉ DE SORTIE D’AIR

1. Ce manomètre indique la pression d’air de sortie. La pression d’air est mesurée en livres par pouce carré lb/po≈ (PSI).

2. Assurer que le manomètre est à ZERO avant de changer les outils pneumatiques ou avant de débrancher le tuyau.

MANOMÈTRE DU RÉSERVOIR

Le manomètre indique la pression dans le réservoir ce qui indique que le compresseur fonctionne bien.

Entretien

Dissiper

toute la pression et débrancher avant d’effectuer n’importe quelle réparation.

10 Fr

Compresseurs D’Air Portatifs

1. Inspecter le compresseur et vérifier que le filtre d’air soit propre.

2. Tirer la bague sur la soupape de sûreté et la permettre de retourner à la position normale.

Si la

soupape de sûreté ne fonctionne pas ou s’il y a une fuite d’air après le relachement de la bague, elle doit être remplacée.

3. Quotidiennement avec le compresseur

hors circuit: Dépressuriser le système avant de drainer le réservoir. Purger l’humidité des réservoirs en ouvrant les robinets de purge sous les

réservoirs.

4. Mettre le modèle hors circuit (OFF) et

nettoyer la poussière et la saleté du moteur, du réservoir, des canalisations d’air et des ailettes de

refroidissement de la pompe. REMARQUE: Il faut vérifier et nettoyer périodiquement le filtre à air dans le boîtier du filtre du côté de la tête et plus souvent s’il est utilisé sous des conditions très poussièreuses ou lorsqu’il y a beaucoup de brouillard créé par la pulvérisation et circulant près de l’unité.

IMPORTANT: Le modèle doit être situé aussi loin que possible de l’endroit de pulvérisation afin d’éviter l’obstruction du filtre par la sur-pulvérisation.

ENLEVAGE, INSPECTION ET REMPLACEMENT DU FILTRE

Pour remplacer un filtre, enlever le couvercle du carter de filtre. Si l’élément du filtre est sale, tournez le couvercle du filtre pour que les trous s’alignent avec le matériau de l’élément propre et encliquetez le couvercle sur le boîtier. Si l’élément du filtre n’a aucun secteur propre, remplacez l’élément ou tout le filtre.

GRAISSAGE

Ce compresseur est de type “sans huile” et n’exige pas de graissage.

PROTECTEUR DE SURCHARGE THERMIQUE

compresseur est équipé avec un protecteur de surcharge thermique de rajustement automatique qui sert à couper le moteur s’il devient surchauffé.

Si le protecteur de surcharge thermique coupe le moteur (OFF) à maintes reprises, vérifier pour les causes suivants.

1. Tension basse.

2. Calibre de fil ou taille de cordon

prolongateur incorrect.

3. Filtre d’air obstrué.

4. Ventilation insuffisante.

moteur doit se refroidir avant le démarrage si possible. Le moteur se relancera sans avis si branché dans une prise de courant et s’il est en marche (ON)

ENTREPOSAGE

1. Entreposer les tuyaux et le

compresseur dans un endroit frais et sec.

2. Le réservoir doit être purgé

d’humidité.

3. Le tuyau doit être débranché et

accroché avec les bouts ouverts face en bas afin de faire écouler toute l’humidité.

L’HUMIDITÉ DANS L’AIR COMPRIMÉ

L’humidité dans l’air comprimé forme des goutelettes en arrivant de la pompe du compresseur. Si l’humidité est élevée ou si le compresseur est utilisé continuellement, cette humidité s’accumulera dans le réservoir. En utilisant un pistolet à peinture ou un pistolet pour décapage au sable, cette eau sera transportée du réservoir par moyen du tuyau, et en forme de goutelettes hors du tuyau, mélangée avec le matériel utilisé.

IMPORTANT: Cette condensation peut avoir comme résultat des tâches d’eau sur votre travail de peinture, surtout en pulvérisant la peinture qui n’a pas de base d’eau. Pendant la décapage au sable, cette eau servira à tenir le sable ensemble et à causer une obstruction dans le pistolet.

Figure 5

Figure 4

Ferme

Ouvre

Brancher

le tuyau

Robinet De Purge

Figure 6

AVERTISSEMENT

ATTENTION

Guide De Dépannage

Symptôme Cause(s) Possible(s) Mesures Correctives

1. Perte de puissance ou surchauffage

2. Manque de puissance électrique

3. Fusible sauté

4. Disjoncteur déclenché

5. Surcharge thermique déclenché

6. Manostat en panne

1. Tension basse

2. Calibre de fil ou longueur du cordon prolongateur incorrect

3. Bobinnage du moteur court-circuité ou ouvert

4. Clapet ou déchargeur défectueux

1. Taille de fusible incorrect, surcharge

2. Calibre de fil ou taille de cordon prolongateur incorrect

3. Clapet ou déchargeur défectueux.

1. Tension basse

2. Filtre d’air obstrué

3. Ventilation insuffisante/température de l’endroit trop haute

4. Calibre de fil ou longueur du cordon prolongateur incorrect

1. Raccordements dégagés (raccords, tuyaux, etc.)

2. Robinet de purge dégagé

3. Fuite du clapet

1. Eau excessive dans le réservoir à air

2. Humidité élevée

1. Manostat défectueux

2. Utilisation d’air excessif

Boulons de montage désserrés

1. Soupape d’admission en panne

2. Filtre d’admission sale

3. Fuites de raccordements

1. Vérifier l’usage correct des cordons prolongateurs (voir CORDONS PROLONGATEURS, page 9)

2. Modèle branché? Vérifier le fusible/disjoncteur ou surcharge du moteur

3. Remplacer le fusible sauté

4. Rajuster et trouver la source du problème

5. Le moteur se met en marche une fois refroidit

6. Remplacer

1. Vérifier avec un voltmètre

2. Vérifier le tableau de calibres dans la section de Fonctionnement pour le calibre de fil et la taille de cordon prolongateur corrects

3. Remplacer le moteur

4. Remplacer ou réparer

1. Vérifier le type de fusible, utiliser un fusible à retardement. Débrancher les autres appareils électriques du circuit ou faire fonctionner le compresseur sur un circuit unique.

2. Vérifier le tableau de calibre dans la section de Fonctionnement

3. Remplacer ou réparer

1. Vérifier avec un voltmètre

2. Nettoyer le filtre (voir la section d’Entretien)

3.Déménager le compresseur à un endroit bien ventilé

4. Se référer au tableau de calibres dans la section Fonctionnement

1. Vérifier tous les raccordements avec de l’eau savonneuse et les serrer

2. Serrer

3.Démonter l’assemblage du clapet, nettoyer ou remplacer

Ne pas démonter le clapet s’il y a de l’air

dans le réservoir; purger le réservoir

1. Purger le réservoir à air

2. Déménager à un endroit moins humide; utiliser un filtre en canalisation d’air

1. Remplacer le manostat

2. Diminuer l’utilisation d’air; le compresseur n’est pas assez puissant pour la demande

Serrer

1. Faire réparer le modèle par un agent autorisé

2. Nettoyer ou remplacer le filtre d’admission

3. Serrer les raccordements

Compresseur ne fonctionne pas

Le moteur ronron mais ne peut pas fonctionner ou fonctionne lentement

Fusibles sautés/le disjoncteur se déclenche à maintes reprises

Le protecteur de surcharge thermique se déclenche souvant

Perte de pression dans le réservoir à air quand le compresseur se coupe

Humidité excessive dans l’air de décharge

Le compresseur fonctionne continuellement

Le compresseur vibre

Débit d’air plus bas que normal

Modèles Pour Entrepreneurs Série EX8000, WL5000

11 Fr

DANGER

12 Fr

Compresseurs D’Air Portatifs

Garantie Limitée

1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit : Produits À Service Standard (Standard Duty) - Un An; Produits À Service Sérieux (Serious Duty) - Deux Ans; Produits À Service Extrême (Extreme Duty) - Trois Ans; Série Modèle Maxus - Cinq Ans.

2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Téléphone: (800) 543-6400

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE: N’importe quel compresseur d’air Campbell Hausfeld.

5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables avec les exceptions indiquées ci-dessous.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS: A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT

LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce compresseur d’air est utilisé pour une fonction commerciale ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d’achat. Les Compresseurs À Service Extrême Pour Entrepreneurs ne sont pas limités à une garantie de quatre-vingt-dix (90) jours si utilisés pour applications d’entrepreneur. Les produits à quatre cylindres d’un ou de deux étages ne sont pas limités à une garantie de quatre-vingt-dix (90) jours si utilisés dans les applications commerciaux ou industrielles. Quelques Provinces (États) n’autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU

MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou l’exclusion précédente peut ne donc pas s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas

les instructions données dans le(s) manuel(s) accompagnant le produit. D. Service avant livraison; le montage, l’huile ou la graisse et les réglages par exemples. E. Articles ou services qui sont exigés pour l’entretien normal du produit; graisses, filtres et joints d’étanchéités par

exemples. F. Les moteurs à essence et les pièces détachées sont expressément exclus de cette garantie limitée. L’acheteur doit

observer la garantie du fabricant de moteur qui est fournie avec le produit. G. Articles supplémentaires qui ne sont pas couverts sous cette garantie:

1. Tous les Compresseurs a. Toutes pièces détachées endommagées pendant l’expédition, n’importe quelle panne causée par un montage ou

fonctionnement du modèle sous des conditions qui ne conforment pas aux directives de montage et de fonctionnement ou dommage causée par le contact avec les outils ou les alentours.

b. La panne de la pompe ou de la soupape causée par la pluie, l’humidité excessive, un environnement corrosif ou

autres polluants. c. Les défauts de forme qui n’ont pas d’effet sur le fonctionnement du compresseur. d. Les réservoirs rouillés, y compris mais pas limités à la rouille causé par le vidange incorrect ou par un

environnement corrosif. e. Les moteurs électriques, les clapets, et les manostats suivant la première année de possession. f. Robinets de vidange. g. Dommage dû à la tension ou installation de fils incorrecte. h. Autres articles pas indiqués mais considérés pièces à fatigue générales. i. Manostats, régulateurs d’air et soupapes de sûreté qui ont étés modifiés d’après les réglages de l’usine.

2. Compresseurs Graissés a. Usure de la pompe ou dommage aux soupapes causé par l’utilisation d’huile non-spécifiée. b. Usure de la pompe ou dommage aux soupapes causé par toute contamination d’huile ou par le manque de suivre

les directives d’entretien d’huile.

3. Commande par Courroie / Commande Directe / Compresseurs à Essence a. Courroies b. Usure de bagues causée par l’entretien de filtre insuffisant c. Appareils manuels de chargement/déchargement et appareils de commande d’obturateur.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, d’un compresseur ou d’une pièce détachée qui se sont révélés défectueux ou qui ne se sont pas conformés pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE: A. Fournir une preuve d’achat datée et un état d’entretien. B. La livraison ou expédition des compresseurs portatifs ou des pièces détachées au Centre De Service Autorisé Campbell

Hausfeld. Taux de frais, si applicables, sont la responsabilité de l’acheteur.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

Compresores de Aire Portátiles

Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en este manual. Protéjase a Ud. y a los demas observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o daños a su propiedad. Guarde este manual como referencia.

13 Sp

Descripción

Los compresores de aire portátiles sin aceite se pueden usar para trabajos domésticos y de taller. Todos los modelos incluyen reguladores, cojinetes de aguja y baleros y motores de 28,75 s

-1

ó 57,5 s

-1

(1725 RPM ó 3450 RPM), 60 Hz con sistema automático de protección de sobrecarga. Todos los modelos requieren que le limpien o reemplacen el filtro de entrada y le drenen el tanque como parte del mantenimiento cotidiano.

Medidas De Seguridad

Este manual contiene información que es muy importante que sepa y comprenda. Esta información se la suministramos como medida de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Debe reconocer los siguientes símbolos.

Ésto le

indica que hay una situación inmediata que LE OCASIONARIA la muerte o heridas de gravedad.

Ésto le

indica que hay una situación que PODRIA ocasionarle la muerte o heridas de gravedad.

Ésto le

indica que hay una situación que PODRIA ocasionarle heridas no muy graves.

Ésto le

indica una información importante, que de no seguirla, le podría ocasionar daños al equipo.

Para Desempacar

Al desempacar este producto, revíselo con cuidado para cerciorarse de que esté en perfecto estado. Antes de

Manual de instrucciones EX8000, WL5000 Serie de modelos para contratistas

Advertencia sobre el

aire respirable

Este compresor/cabezal no viene listo de fábrica para suministrarle aire respirable. Antes de utilizarlos con este fin deberá instalarle un sistema de seguridad y alarma incorporado a la línea. Este sistema adicional es necesario para filtrar y purificar el aire adecuadamente para cumplir con las especificaciones mínimas sobre aire respirable de Grado D descritas en la Especificación de Productos G 7.1 - 1966 de la Asociación de Aire Comprimido.Igualmente, deberá cumplir los requisitos establecidos por el Articulo 29 CFR 1910. 134 de la Organización norteamericana OSHA y/o la Canadian Standards Associations (CSA). RENUNCIA A LAS GARANTIAS Si el compresor se utiliza para producir aire respirable SIN haberle instalado el sistema de seguridad y alarma, todas la garantías se anularán y la compañía Campbell Hausfeld no asumirá NINGUNA responsabilidad por pérdidas, heridas personales o daños.

usarlo, cerciórese de que todas las conecciones y pernos estén bien apretados.

Generales de Seguridad

Los compresores de aires se utilizan en una variedad de aplicaciones.Como el compresor de aire y otros componentes usados (bomba de material, pistolas pulverizadoras, filtros, lubricadores, mangueras, etc.) intengran un sistema de alta presión, en todo momento deberá seguir las siguientes medidas de seguridad.

Todos los

trabajos de electricidad los debe hacer un electricista calificado (con licencia o certificación). En los circuitos conectados adecuadamente los cables negros podrían sumunistrar tensión inclusive cuando la unidad esté desconectada.

1. Lea con cuidado todos los manuales incluídos con este producto antes de tratar de ensamblar, desmantelar o utilizar el sistema.

2. No exceda la presión máxima de ninguno de los componentes del sistema.

3. Proteja las líneas de material y de aire contra daños y roturas. Mantenga las mangueras y cordones alejados de objetos afilados, derrames químicos solventes de aceite y pisos húmedos.

4. Nunca apunte la pistola pulverizadora hacia nadie. Podría ocurrir un accidente y ocasionarle heridas de gravedad.

IN602302AV 12/02

5. Antes de cada uso, revise las mangueras para ver si están deterioradas o hay fugas. Antes de usarlo cerciórese de que las conecciones estén bien apretadas y no lo use si encuentra irregularidades. Notifíquele a un centro de servicio autorizado para que lo chequeen o reparen.

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Adjúntela a este manual o archívela en lugar seguro.

Consulte a Garantia na pagina 20 para informação importante sobre o uso comercial deste produto.

PELIGRO

ADVERTENCIA

PRECAUCION

AVISO

ADVERTENCIA

14 Sp

Compresores de Aire Portátiles

Generales de Seguridad (Continuación)

6. Libere el aire lentamente; de lo contrario éste podría levantar polvo y despredicios que podrían ocasionarle daños.

¡Desco-

necte la unidad y libere la presión del sistema antes de darle servicio al compresor! (Gire la perilla del regulador completamente en el mismo sentido de las agujas del reloj).

7. Siga todos los códigos de electricidad y seguridad locales y nacionales al igual que las medidas de seguridad laboral.

8. Las conecciones eléctricas y fusibles deben estar conectadas a tierra adecuadamente, seguir los códigos locales de electricidad y no sobrepasar las capacidades.

9. Los motores eléctricos deben asegurarse bien y estar conectados a tierra adecuadamente. Vea las instrucciones para conectar a tierra y la información sobre cordones de extensión en este manual.

10. Siempre desconecte la unidad antes de hacer trabajos en el motor o áreas cercanas. Si el tomacorrientes se encuentra fuera de su alcance, cerciórese de que el interruptor esté asegurado para que no se encienda accidentalmente.

11. Proteja todas las piezas en movimiento y mantenga a los visistantes alejados. Nunca permita la presencia de niños en el área de trabajo.

12. Sólo use tomacorrientes adecuados que estén conectados a tierra y use zapatos aislantes para evitar electrocutamiento.

13. Tenga cuidado al tocar la parte externa del motor encendido; éste podría estar lmuy caliente y ocasionarle heridas.

14. Evite que el cordón eléctrico tenga contacto con objetos afilados.

15. Limpie los equipos eléctricos o electronicos con agentes aprobados

tales como solventes secos no inflamables.

16. Para evitar la combustión espontanea tire los trapos que usó para limpiar en envases de metal aprobados para este tipo de desperdicios.

17. Nunca alamcene líquidos inflamables o gases cerca del compresor.

18. Al rociar solventes de químicos tóxicos siga las instrucciones del fabricante de dichos químicos.

19. Rocie en áreas bien ventiladas para evitar la acumulación de humos nocivos a la salud y evitar peligro de incendio.

20. No rocíe cerca de llamas al descubierto o en otros sitios donde chispas puedan ocasionar incendios. No fume al rociar pinturas, insecticidas u otras substancias inflamables.

21. Use un respirador para rociar.

22. NUNCA modifique la válvula de seguridad o el presostato. Evite la acumulación de pintura u otras substancias en la válvula de seguridad. Ésto evita el peligro de exceso de presión.

23. Siempre debe darle el mantenimiento necesario; mantenga todas las tuercas, pernos y tornillos bien apretados para cerciorarse de que el equipo esté en buenas condiciones de funcionamiento.

24. Mantenga los trapos para limpiar y otros desperdicios inflamables en envases de metal cerrados hermeticamente y posteriormente tire la basura adecuadamente.

25. Drene el tanque diariamente. Si no piensa usar el compresor por un tiempo, es preferible que deje la llave de salida abierta hasta que lo vaya a usar una vez más. Ésto permitirá que el tanque se drene completamente y ayudará a evitar que se oxide por dentro.

26. Anualmente inspeccione el tanque para ver si está oxidado o tiene agujeros u otros defectos que podrían hacerlo inseguro. NUNCA solde o le abra agujeros al tanque.

Ensamblaje

PATAS (11,4 L MODELOS SOLAMENTE)

Introduzca el perno roscado de la pata de caucho en el orificio en el hierro esmerilado. Asegúrela firmemente con la tuerca de seguridad

Instalación

1. Chequée y apriete todos los pernos, conecciones, etc., antes de utilizar el compresor.

2. Utilice el compresor en un área bien ventilada para que éste se pueda enfriar adecuadamente.

3. El compresor se debe ubicar cerca de un tomacorrientes para que lo conecte directamente, si no es posible, podría usar un cordón de extensión. Seleccione el cordón de extensión según las recomendaciones que le ofrecemos en la página 15.

4. Para evitar la pérdida de potencia o que el compresor se sobrecaliente, es preferible que use mangueras de aire adicionales en vez de cordones de extensión para extender el alcance.

ALAMBRADO

1. Los códigos eléctricos varian de un área a otra. Sin embargo el alambrado, enchufe y protectores se deben seleccionar según las especificaciones de amperaje y voltaje indicados en la placa del motor y cumplir con las especificaciones mínimas.

2. Use fusibles de acción retardada tipo T o un cortacircuito.

Figura 1

Tuerca

Pata

ADVERTENCIA

Calibre del cordón 14 10 10 866442

Cordones de extensión para los modelos de 120V/15 Amp

Longitud

del cordón (m) 7,62 15,24 30,48 45,72 60,96 76,2 91,44 121,92 152,4

EX8000, WL5000 Serie de modelos para contratistas

15 Sp

Instalación (Continuación)

Si no

conecta los cables adecuadamente podría haber cortocircuitos, incendios,sobrecalentamiento etc.

NOTA: Las unidades de 120 voltios, 10 amp y 13 amp. se pueden utilizar en circuitos de 115 voltios, 15 amp. bajo las siguientes condiciones:

a. Ningún otro artefacto eléctrico o

luces están conectados al mismo

circuito. b. El suministro de voltaje es normal. c. Los cordones de extensión son los

adecuados y cumplen los

requisitos mínimos especificados

en este manual de instrucciones. d. El circuito tiene un cortacircuito

de de 15 amperios o un fusible de

acción retardada de 15 amperios

tipo T.

3. Si no puede satisfacer las condiciones arriba enumeradas o si el cortacircuito se activa frecuentemente, quizas tenga que utilizar un circuito de 120 voltios y 20 amperios.

CONEXION A TIERRA

1. Este producto se debe conectar a

tierra. En caso de que ocurra un cortocircuito, ésto reduciría el riesgo de choque eléctrico al ofrecerle un cable de desvio a la corriente eléctrica. Este producto tiene un cordón con un alambre y terminal de conexión a tierra. Debe conectarlo a un tomacorrientes que esté instalado adecuadamente según los códigos y ordenanzas locales.

¡El uso

inadecuado del enchufe con conexión a tierra podría ocasionarle choques eléctricos!

NOTA: No use un adaptador para conexión a tierra.

2. Si necesita reparar o reemplazar el

cordón o el enchufe, no conecte el cable de conexión a tierra a ninguno d los terminales planos. El cable con forro verde con o sin rayas amarillas es el cable de conexión a tierra.

3. Consúltele a un electricista calificado

o a un técnioco de reparación en caso de que no comprenda bien las instrucciones o si tiene dudas de que esté conectado a tierra adecuadamente. No modifique el enchufe, si éste no entra en el tomacorrientes mande a instalar un tomacorrientes adecuado con un electricista calificado.

Nunca

conecte los cables verdes o verde con rayas amarillas a un terminal con tensión terminal.

CORDONES DE EXTENSION

1. Use sólo cordones de extensión con 3-

cables que tengan 3 terminales para conexión a tierra y tomacorrientes con 3 orificios adecuados para conectar este producto.

2.Cerciórese de que el cordón de

extensión esté en buenas condiciones y sea el adecuado para la corriente eléctrica que necesita el producto. De lo contrario habría una baja de voltaje, pérdida de potencia y el compresor se sobrecalentaría.

3. Para evitar la pérdida de potencia y el sobrecalentamiento es preferible que use mangueras de aire adicionales en vez de cordones de extensión para alcanzar el área de trabajo.

4. La tabla de abajo le muestra los cordones adecuados según la longitud del cordón y el amperaje especificado en la placa del motor. Si tiene dudas use un cordón más resistente.

NOTA: Los cordones de calibre más bajo son más resistentes.

5. Este producto se debe usar con circuitos de 120 voltios y tiene un enchufe similar al de la Figura 3. Cerciórese de que lo ha conectado a un tomacorrientes similar al enchufe.

¡No use un

adaptador con este producto!

Funcionamiento

PARA EVITAR PROBLEMAS

1. Lea las instrucciones: Lea este manual cuidadosamente ANTES DE UTILIZAR el compresor de aire nuevo. En el manual encontrará información sobre el funcionamiento y mantenimiento de la unidad.

2. Drene el tanque diariamente: Despresurice el sistema antes de drenar el tanque. Abra la llave de salida para drenar el tanque. Cerciórese de cerrarla bien antes de utilizar el compresor. Ésto evita que el tanque se oxide o la acumulación de aceite y humedad en el aire usado.

3. Cambie el filtro de aire: Nunca use el compresor de aire sin un filtro de aire o con el filtro de aire atascado.

Figura 2 - Para conectar a tierra

Terminal de

conexión a

tierra

Cordón eléctrico Blanco Línea No Cordón del motor Blanco Tensión No Cordón eléctrico Negro Línea Si Cordón del motor Negro Tensión Si

✽ Guía de cables y terminales

Cable Color Terminal Con tensión

✽ Cuando la unidad no está funcionando

Tomacorrientes

conectado a

tierra

PRECAUCION

TEST

RESET

PELIGRO

ADVERTENCIA

PELIGRO

16 Sp

Compresores de Aire Portátiles

Funcionamiento (Continuación)

Cuando el elemento queda sucio, gire la tapa del filtro, o reemplace el filtro con uno nuevo.

VALVULA DE SEGURIDAD ASME

1. Esta válvula automáticamente libera el aire cuando la presión del tanque excede un máximo fijado de fábrica.

¡No trate de

modificar esta válvula!

2. De vez en cuando debe halar el anillo de esta válvula para chequearla. Si hay una fuga de aire después de haberlo soltado o si la válvula está atascada y no la puede activar con el anillo, DEBERA reemplazarla.

PERILLA DEL REGULADOR

1. Esta perilla controla el suministro de aire a las herramientas neumáticas o pistolas pulverizadoras.

2. Gírela en el mismo sentido de las agujas del reloj para aumentar la presión salida de aire.

3. Gírela en sentido contrario para disminuir la presión de salida de aire.

4. Gírela completamente en sentido contrario a las agujas del reloj para trancar la salida de aire completamente.

MANOMETRO REGULADOR DE LA SALIDA

1. Este manómetro le permite verificar la presión de salida muy facilmente. Dicha presión se mide en libras por pulgadas al cuadrado (PSI).

2. Cerciórese de que el manómetro esté en ZERO antes de cambiar de herramientas neumáticas o desconectar la manguera.

MANOMETRO DEL TANQUE

Mide la presión del tanque para verificar que está funcionando adecuadamente.

Mantenimiento

Libere

toda la presión y desconecte la unidad antes de darle cualquier tipo de mantenimiento.

1. Chequee el compresor a ver si tiene

algún problema visible, especialmente chequee el filtro de aire para cerciorarse de que esté limpio.

2. Hale el anillo de la válvula de

seguridad y deje que calce en su posición normal.

Debe

reemplazar la válvula de seguridad si no la puede activar o si hay fugas de aire una vez que haya soltado el anillo.

3. Diariamente con el compresor

apagado: Despresurice el sistema antes de drenar el tanque. Abra las llaves de salida ubicadas en la parte inferior del tanque para drenarlos.

4. Apague el compresor (póngalo en

OFF ) y limpie completamente el motor, tanque, líneas de aire y las aletas de enfriamiento del cabezal.

NOTA: Es necesario chequear y limpiar con frecuencia el filtro de aire dentro de la cubierta del filtro del lado del cabezal, y con todavía más frecuencia si se usa en condiciones de mucho polvo cuando circula mucha neblina de pulverización cerca de la unidad.

IMPORTANTE: Debe ubicar la unidad lo más lejos posible del área de trabajo para evitar que el filtro se atasque.

PARA DESMONTAR, CHEQUEAR Y REEMPLAZAR EL FILTRO

Para cambiarle el filtro quítele la tapa. Saque el filtro y lávelo con agua caliente enjabonada. Si el filtro está sucio, gire la tapa del filtro de manera que los huecos queden alineados con el material limpio del elemento y presione la tapa en la cubierta. Si el elemento del filtro no tiene áreas limpias, cambie el elemento o todo el filtro.

Figura 3

HUMEDAD EN EL AIRE

COMPRIMIDO

La humedad que se acumula en el aire comprimido se convierte en gotas a medida que sale del cabezal del compresor de aire. Cuando el nivel de humedad es muy alto o cuando el compresor ha estado en uso continuo por mucho tiempo, ésta se acumulará en el tanque. Al usar una pistola pulverizadora de pintura o una rociadora de arena, la misma saldrá a través de la manguera mezclada con el material que esté rociando.

IMPORTANTE: Esta condensacion ocasionara manchas en la superficie pintada, especialmente cuando este pulverizando pinturas que no sean a base de aqua. Al rociar arena esta ocasionara que la arena se aglutine y obstruya la pistola, reduciendo su eficacia.

Para eliminar este problema, coloque un filtro en la línea de aire, lo más cerca posible de la pistola.

Figura 4

Cierro

Abro

Conecte la manguera

Figura 5

Llave de Drenaje

Figura 6

PELIGRO

ADVERTENCIA

ALMACENAMIENTO

1. Mientras no lo esté usando debe almacenar el compresor y las mangueras en un sitio seco y frío.

2. Debe drenar el tanque.

3. Debe desconectar las mangueras y colgarlas con los extremos hacia abajo para que se drenen.

EX8000, WL5000 Serie de modelos para contratistas

17 Sp

Mantenimiento

(Continuación)

LUBRICACION

Este compresor no requiere lubricación.

PROTECTOR TERMICO

Esta com-

presora está equipada con un protector de sobrecarga térmica de reposición automática.

Si el protector térmico apaga al compresor con mucha frecuencia puede ser por lo siguiente:

1. Voltaje bajo.

2. El cordón de extensión es muy corto o del calibre inadecuado.

3. El filtro de aire está atascado.

4. La ventilación es inadecuada.

Para

poder arrancaar de nuevo el motor, se debe dujar enfriar. Ele motor se pondra en marcha de nuevo, sinninguna senal de aviso, si se daja conectado a un tamacorriente y si el motor ya esta enceneito.

Notas

PRECAUCION

18 Sp

Compresores de Aire Portátiles

Problema Posible(s) Causa(s) Acción a Tomar

1. Pérdida de potencia o se sobrecalienta

2. No hay energía eléctrica

3. Fusible quemado

4. Cortacircuito desconectado

5. Protector térmico desconectado

6. Presostato dañado

1. Voltaje bajo

2. Cordón de extensión inadecuado

3. Defecto de la bobina del motor

4. Válvula de chequeo o desfogue defectuosa

1. Fusible inadecuado, circuito sobreacrgado

2. Cordón de extensión inadecuado

3. Válvula de chequeo o desfogue defectuosa

1. Voltaje bajo

2. Filtro de aire está atascado

3. Poca ventilación/temperatura ambiental muy alta

4. Cordón de extensión inadecuado

1. Chequee el cordón de extensión adecuado (vea la sección CORDONES DE EXTENSION, página 15)

2. ¿Está conectado? Chequee el fusible/cortacircuito o protector de sobrecarga del motorfuse/breaker or motor overload

3. Reemplace el fusible quemado

4. Conéctelo y determine cual es el problema

5. Espere a que el motor se enfrie

6. Reemplácelo

1. Chequee con un voltimetro

2. Chequee la tabla sobre los calibres y longitudes adecuadas del cordón

3. Reemplace el motor

4. Reemplace o repare

1. Cerciórese de que está usando el fusible adecuado. Desconecte los otros artefactos del circuito o conecte el compresor a otro circuito

2. Chequee la tabla en la sección de funcionamiento

3. Reemplace o repare

1. Chequée con un voltimetro

2. Limpie el filtro (vea la sección de Mantenimiento)

3. Mueva el compresor a un área bien ventilada

4. Chequée la tabla en la sección de funcionamiento

Compresor no funciona

Motor hace ruido pero no funciona o funciona lentamente

Fusibles/cortacircuito se activa con frecuencia

El protector de sobrecarga térmica se activa constantemente

Guía de Diagnóstico de Averías

EX8000, WL5000 Serie de modelos para contratistas

19 Sp

Problema Posible(s) Causa(s) Acción a Tomar

La presión del tanque disminuye cuando el compresor se apaga

Exceso de humedad en el aire de salida

Compresor funciona constantemente

Compresor vibra

El suministro de aire es menos de lo normal

1. Conecciones flojas (coneciones, tuberías, etc.)

2. La llave de salida está floja

3. Hay fugas en la válvula de chequeo

1. Exceso de agua en el tanque

2. Humedad alta

1. Presostato está dañado

2. Excesivo uso de aire

Pernos están flojos

1. Válvulas de entrada están rotas

2. Filtro de entrada está sucio

3. Fugas en las conecciones

1. Chequée todas las conecciones con agua enjabonada y apriete las conecciones flojas

2. Apriete la llave

3. Desmantele la válvula de chequeo, límpiela o reemplácela

Antes de desmantelar la válvula de chequeo

purgue el aire del tanque

1. Drene el tanque

2. Mueva el compresor a un área menos humeda; use un filtro de línea

1. Reemplácelo

2. Disminuya el uso de aire; el compresor no tiene la capacidad de suministro necesaria

Apriete los pernos

1. Un técnico autorizado de servicio debe repararlo

2. Limpie o reemplace el filtro de entrada

3. Apriete las conecciones

Guía de Diagnóstico de Averías (Continuación)

PELIGRO

Compresores de Aire Portátiles

EX8000, WL5000 Serie de modelos para contratistas

Garantía Limitada

1. DURACION: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Productos Estándard (Standard Duty) - Un año; Productos Resistentes (Serious Duty) -Dos años; Productos Robustos (Extreme Duty) Tres años; Serie Modelo Maxus - Cinco años.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive, Harrison, Ohio 45030 Teléfono: (800) 543-6400

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier compresor de aire Campbell Hausfeld.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de validez de la garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA: A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN

LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si el compresor de aire es empleado para uso comercial, industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. La garantía de los Compresores para Contratistas - Productos Robustos (Extreme Duty) no queda limitada a los noventa (90) días cuando se los usa en aplicaciones de contratistas. La garantía de los compresores de cuatro cilindros de una y dos etapas, no está limitada a noventa (90) días si éstos se utilizan para trabajos comerciales o industriales. En algunos estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta limitación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO, FALLA

O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de

funcionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al compresor. D. Los servicios requeridos antes de la entrega tales como: ensamblaje, aceite o lubricantes y ajustes. E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como:lubricantes, filtros,

empaques, etc. F. Los motores de gasolina están específicamante excluidos de la cobertura de esta garantía limitada. El comprador debe

seguir las clausulas de la garantía otorgada por el fabricante del motor de gasolina que se suministra con el producto. G. Artículos adicionales no cubiertos bajo esta garantía:

1. Todos los Compresores a. Cualquier componente dañado durante el envío o cualquier daño ocasionado por haber instalado u operado la

unidad bajo condiciones contrarias a lo indicado en las instrucciones para instalar u operar la unidad o daños ocasionados por el contacto con herramientas o los alrrededores.

b. Daños del cabezal o las válvulas ocasionados por la lluvia, humedad excesiva, agentes corrosivos u otros

contaminantes. c. Daños de apariencia que no afecten el funcionamiento del compresor. d. Tanques oxidados, incluyendo pero no limitado al óxido debido al drenaje inadecuado u agentes corrosivos en el

ambiente. e. Motores eléctricos, válvulas de chequeo y presostatos después del primer año a partir de la fecha de compra. f. Llaves de drenaje g. Daños debidos al alambrado incorrecto o conexión a cicuitos con voltaje inadecuados para la unidad. h. Otros artículos no enumerados pero considerados de desgaste general. i. Presostatos, controles de flujo de aire y válvulas de seguridad cuyos parametros fijados de fábrica se modifiquen.

2. Compresores lubricados a. Daños del cabezal o las válvulas debidos al uso de aceites no especificados. b. Daños del cabezal o las válvulas debidos a cualquier contaminación del aceite o por no haber seguido las

instrucciones de lubricación.

3. Compresores con bandas/ de accionamiento directo/ motores de gasolina a. Bandas b. Daños de los anillos debido al mantenimiento inadecuado del filtro. c. Ajustes manuales de los instrumentos de carga/descarga y válvula de estrangulación.

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, el compresor o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante el período de validez de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA: A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto. B. Entregar o enviar los compresores de aire portátiles o componentes lal Centro de Servicio autorizado Campbell

Hausfeld más cercano. Los gastos de flete, de haberlos, deben ser pagados por el comprador.

C. Tener cuidado al utilizar el producto, tal como se indica(n) en el (los) manual(es) del propietario.

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también puede tener otros derechos que varían de un Estado a otro. o de un país a otro.

Campbell Hausfeld EX8000Series, WL5000 Series Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
