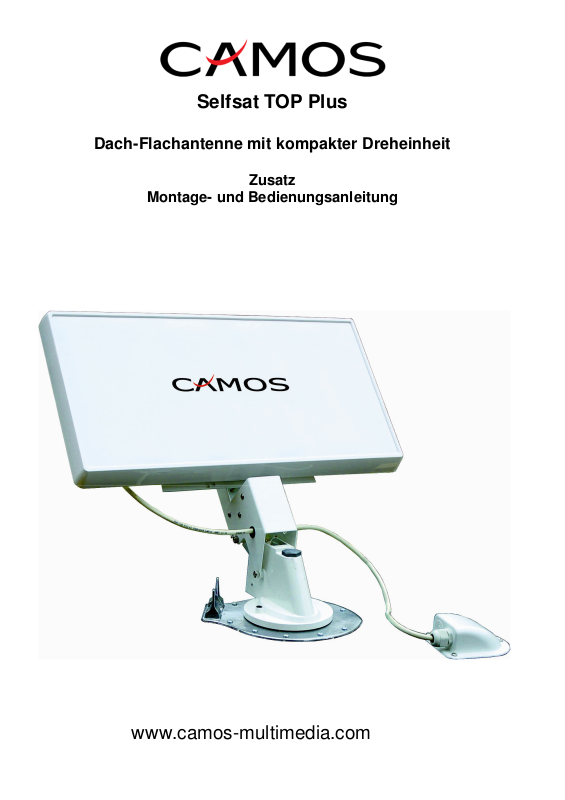

Camos Selfsat TOP Plus User guide [ml]

Selfsat TOP Plus

Dach-Flachantenne mit kompakter Dreheinheit

Zusatz

Montage- und Bedienungsanleitung

www.camos-multimedia.com

Anzahl

Beschreibung

1. Inhalt der Verpackung:

1 Antenne Selfsat-H21D mit Halterung
1 Dreheinheit (vormontiert)
2 Stabilisierungsplatten (1Haupt- und 1 Zusatzplatte)
1 Grundplatte
1 Handrad
1 Kurbel
1 Feder
1 Gleitring
1 Skalenscheibe
1 Antennenkabel 5m einseitig mit F-Stecker
1 F-Stecker
1 Gel-Kappe
1 Dachdurchführung
Kompass
Schrauben

2. Benötigtes Werkzeug und Material (nicht im Lieferumfang)

Bohrmaschine / Bohrschrauber
Bohrer 1,5mm
Bohrer 13mm
Lochsäge 38 mm
Kreuzschraubendreher
Schlitzschraubendreher
Körner
Bandmaß
Cuttermesser
Klebeband
Sikaflex Dichtungskleber
Markierungsstift

3. Vorbereitung der Installation

Suchen Sie eine geeignete Stelle auf dem Fahrzeugdach aus.
Idealerweise sollte die Antenne in alle Richtungen frei drehbar sein, und
in keiner Position durch andere Dachaufbauten abgeschattet werden.

Achten Sie darauf, dass diese Stelle auch im Innenraum frei zugänglich
ist und keine Lampen, Kabel oder Einbauten beim Durchbohren des
Daches beschädigt werden.

Markieren Sie die Position der Dreheinheit, indem Sie die in dieser
Anleitung enthaltene Schablone 1) mit Klebeband fixieren.

Die Antenne muss hierbei in Fahrtrichtung hinter der Dreheinheit
liegen. Markieren Sie nun das Mittelloch mit einem Körner.

Das Loch für die Durchführung des Antennenkabels sollte ca. 10-13cm
vor der Dreheinheit, ebenfalls in Fahrtrichtung, mit dem Körner markiert
werden.

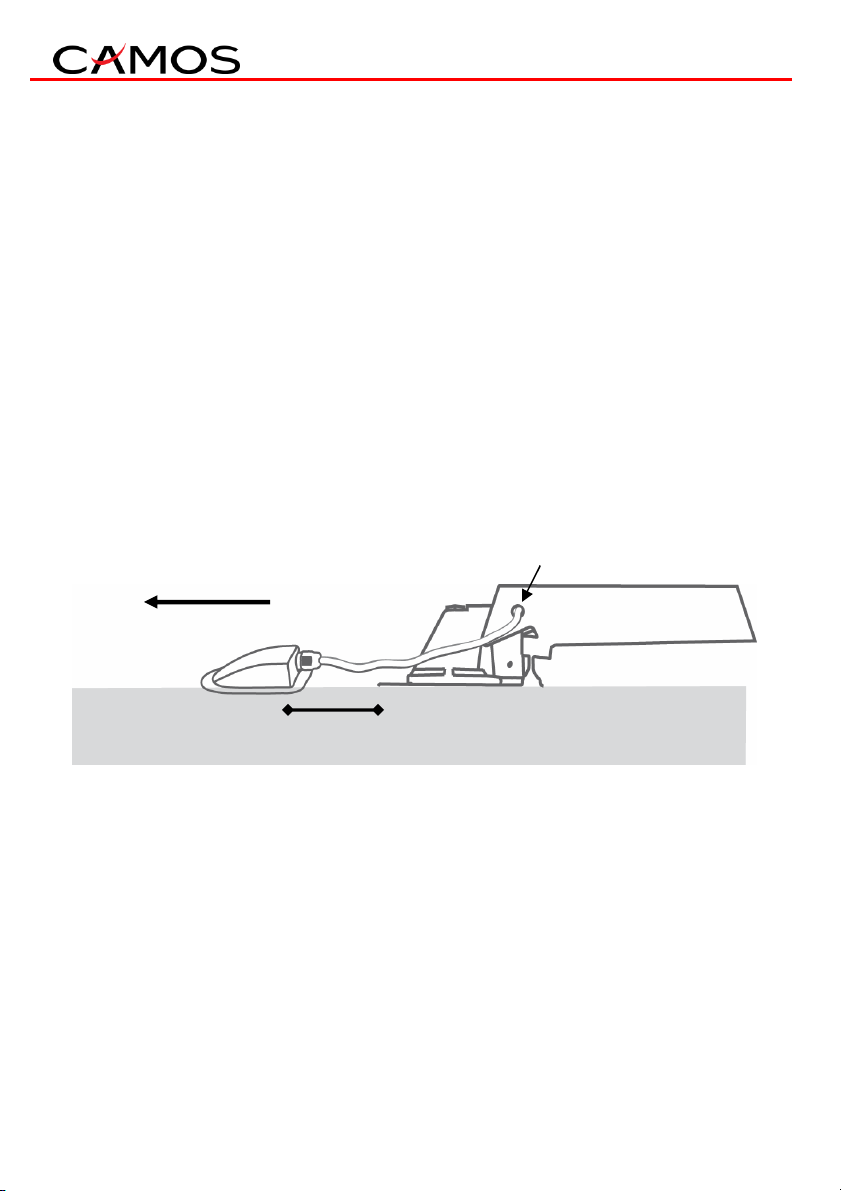

Abb.1

Fahrtrichtung

Kabeldurchführung

Dachdurchführung

10-13cm

Achten Sie auch hier darauf, dass diese Stelle auch im Innenraum frei
zugänglich ist und keine Lampen, Kabel oder Einbauten beim
Durchbohren des Daches beschädigt werden.

1)

auf beiliegendem DIN A4 Bogen

Fahrtrichtung

Dachstärke

Anzahl

Stabilisierungsplatten

Feder

4. Montage der Dreheinheit

Schneiden Sie mit der Lochsäge ein Loch von 38mm in das Dach.
Tragen Sie auf der Unterseite der Dreheinheit jeweils um den
Mittelzapfen herum und entlang der Außenkante der Dreheinheit einen
ca. 0,5 cm dicken Strang Sikaflex®. Befolgen Sie dabei die
Anweisungen des Herstellers mit Hinsicht auf die Vorbereitung der
Oberfläche, das Auftragen und das Aushärten.
Stecken Sie jetzt den Mittelzapfen mit dem Vierkant durch das Loch und
richten die Dreheinheit mit dem Getriebe in Fahrtrichtung aus.
Verschrauben Sie die Dreheinheit rundherum mit den beigelegten
selbstschneidenden Blechschrauben (Hinweis: Hierfür ist nur ein sehr
geringes Drehmoment notwendig).
Montieren Sie nun im Inneren des Fahrzeuges die Bedieneinheit.
Je nach Dachstärke benötigen Sie hierzu eine oder zwei
Stabilisierungsplatten.

bis 32mm 2 Platten
ab 32 mm 1 Platte
ab 50 mm keine Platte

Dreheinheit (vormontiert)

Antenne

Stabilisierungsplatte

Skalenscheibe

Grundplatte

Handrad

Gleitring

Kurbel

Antenne mit vormontierter Halterung an der

Stecker an die Antenne an. Führen

das Kabel durch die seitliche Öffnung in der Dreheinheit, dann

Die Länge

des Antennenkabels zwischen Dachdurchführung und Antenne sollte

Nachdem Sie das Kabel d

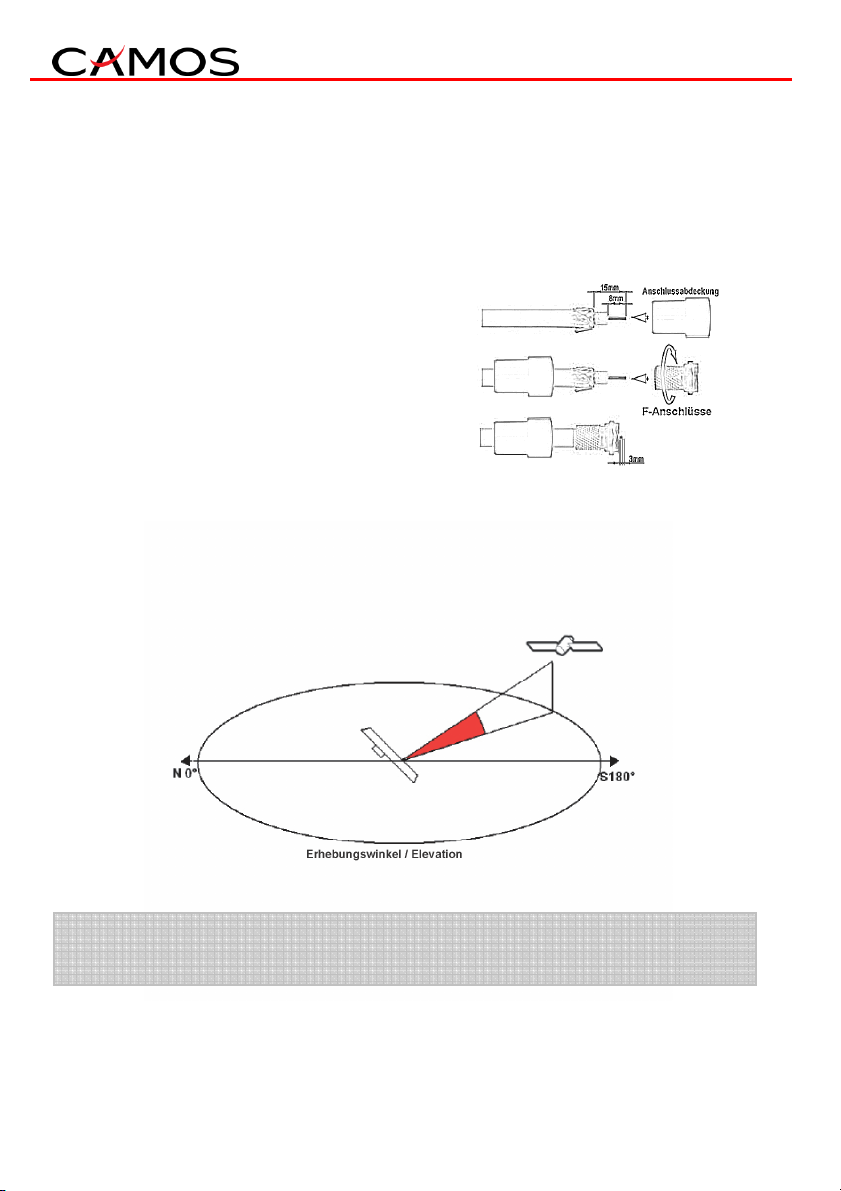

Stellen Sie zunächst anhand der Tabelle in Ihrem Antennenhandbuch

fest, welcher Elevationsgrad der Antenne für ihren Standort vorgegeben

Drehen Sie nun die Kurbel so oft im Uhrzeigersinn wie für die nötige

nach

Befestigen Sie nun die
Dreheinheit mittels der 3 beigefügten Schrauben mit Muttern
(M5x62mm).

5. Anschließen der Antenne

Schließen Sie das Kabel mit dem F­Sie
durch die hintere Öffnung der Dachdurchführung (s.Abb.1).

ca. 70cm (siehe Markierung) betragen.
die Bohrung ins Fahrzeuginnere geführt haben, kleben Sie die
Dachdurchführung auf das Fahrzeugdach (z.B. mit Sikaflex®).

Montieren Sie am receiverseitigen
Kabelende einen F-Stecker und
verbinden Sie diesen mit der
entsprechenden Buchse Ihres
Receivers.

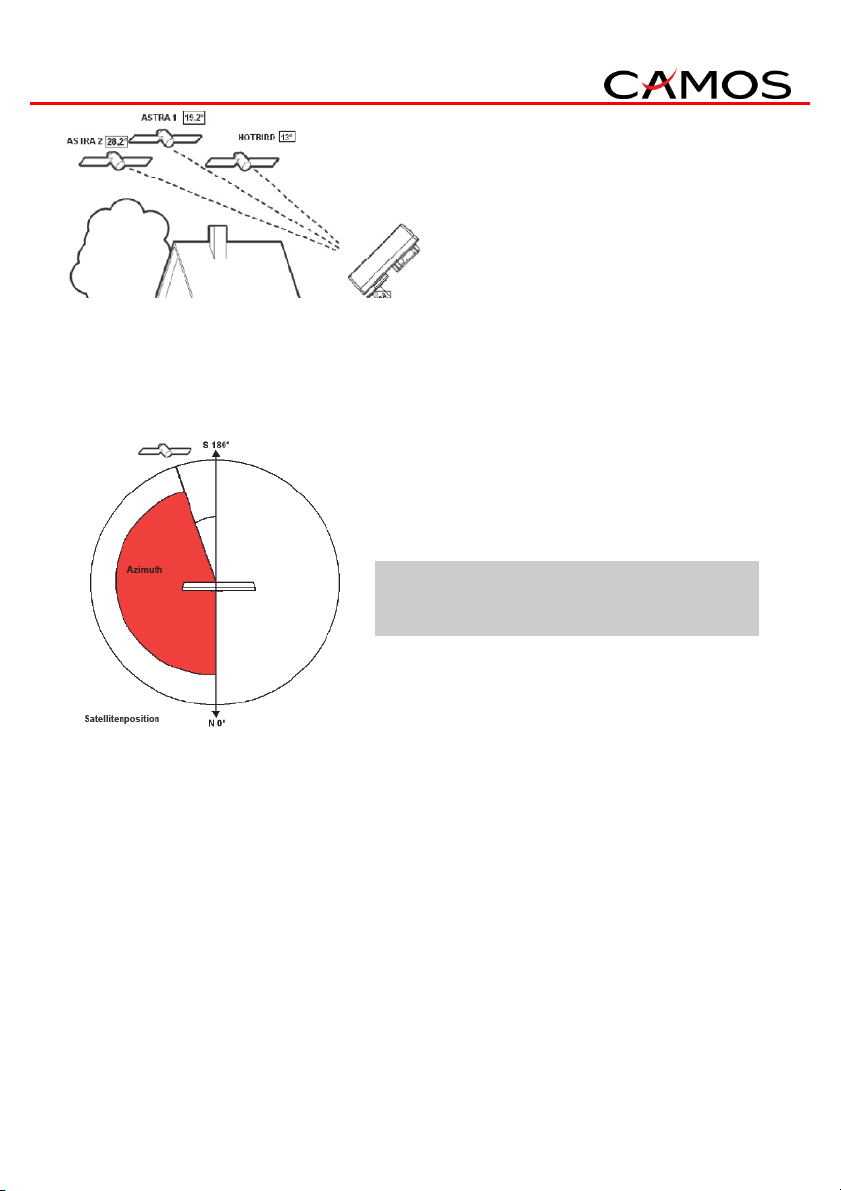

6. Ausrichten der Antenne:

ist.

urch

Elevation erforderlich.
Die Anzahl der Umdrehungen können Sie den Angaben auf der
Skalenscheibe an der Dreheinheit entnehmen.

Achtung: Die Angaben stellen ungefähre Werte dar, die je
Standort geringfügig variieren können.

Ebenfalls auf der Scheibe finden Sie die
Position der einzelnen Satelliten.
Ermitteln Sie mit Hilfe des beigelegten
Kompasses Norden.

Drehen Sie die Skalenscheibe mit der Kennzeichnung N nach Norden.

Das Handrad wird nun mit der Zeigerspitze in den Bereich des
gewünschten Satelliten gedreht.

Drehen Sie das Handrad innerhalb
des markierten Bereiches langsam
weiter, bis Sie Ihr gewünschtes
Fernsehprogramm empfangen.

Achtung: Versuchen Sie auf keinen
Fall, die Antenne über einen
Widerstand hinauszudrehen.

Bei den meisten Satellitenreceivern können Sie an der Bildunterkante
die durch einen farbigen Balken dargestellte Signalqualität ablesen.
Diese Anzeige erlaubt es Ihnen eine Feineinstellung Ihrer Antenne
vorzunehmen.

Bewegen Sie hierzu das Handrad langsam nach links und rechts und
beobachten Sie den Signalbalken auf Ihrem Monitor.
Der Punkt des höchsten Ausschlages ist die beste Position.

Ebenso können Sie mit der Kurbel durch drehen im- oder drehen gegen
den Uhrzeigersinn die beste Signalqualität einstellen.

Modelname

Camos

SelfSat

Top

Plus

Eingangsfrequenz

10.7

- 12.75 GHz

Polarisation

Dual Linear ( Horizontal und vertikal )

Antennenempfangsleistung

34,5

dBi bei 12.75 GHz

LNB

1

LNB Ausgangsfrequenz

950

- 1950 / 1100

- 2150 MHz

L.O. Frequenz

9.75 / 10.6 GHz

Betriebstemperatur

-

30 Grad bis +60 Grad

Lagerungstemperatur

-

40 Grad bis +80 Grad

7. Umlegen der Antenne:

Drehen Sie die Antenne mit dem Handrad so, dass die Zeigerspitze der
Grundplatte mit der Zeigerspitze des Handrades übereinstimmen.

Sollten Sie während der Drehung des Handrades einen Widerstand
spüren, drehen Sie bitte in die entgegengesetzte Richtung, um das
äußere Antennenkabel nicht zu beschädigen.

Erst wenn beide Zeigerspitzen übereinander stehen darf die Antenne
mit der Handkurbel in die Ruheposition gebracht werden.

Achtung: Das Fahren mit aufgerichteter oder nur teilweise
umgelegter Antenne kann zu Schäden an der Getriebe­mechanik führen.

Technische Daten:

Maße:
Antenne (BxHxT in cm): 56 x 30 x 10,3
Dreheinheit inkl. Antenne: 6,5 kg

IMC GmbH

Carl-Zeiss-Str.7
22946 Trittau

Tel.: [phone]
Fax: [phone]
[e-mail]

Selfsat TOP Plus

Satellite Flat Antenna with Lift and Rotation Unit

Manual

www.camos-multimedia.com

Quantity

Description

5. Contents:

1 Antenna Selfsat-H21D
1 Lift and Rotation Unit (pre-assembled)
2 Ceiling Support plates
1 Ceiling plate
1 Rotation handle
1 Elevation handle
1 Spring
1 Washer
1 Graduation disc
1 Antenna cable 5m one side with F-series connector
1 F-connector
1 Protector Gel
1 Cable entry box
Screws

6. Tools required:

Electric Drill
Drill bits: 1,5mm and 13mm
Hole saw 38 mm diameter
Crosstip screwdriver
Slotted screwdriver
Centre punch
Measuring tape
Cutter
Adhesive tape
Adhesive such as Sikaflex
Marker

7. Installation Planning

Decide where you wish to mount your satellite system.
Location of the lift assembly must allow antenna to point towards the
rear of the vehicle when resting in the travel position, and must clear all
roof mounted equipment when being raised, lowered or rotated.

The inside ceiling must be clear of obstructions to ceiling plate and
handle. Before drilling, check for cables or obstructions within the roof
space.

Tape the drill template to the roof of the vehicle in the position where
the lift assembly will be installed. Mark the centre hole as well as
mounting holes. Ensure that the lift assembly is located in front of
the antenna pointing in direction of motion.

The roof perforation for antenna cable should be located approx. 13 cm
in front of lift assembly (in direction of motion).

Direction of motion

cable feedthrough

Cable entry box

10-13cm

Also, check for cables, equipment, or obstructions inside the vehicle
before drilling.
Select the location and drill one 13 mm diameter hole through the roof
only for the coaxial cable.

Roof

thickne

ss Number of ceiling support plates

Spring

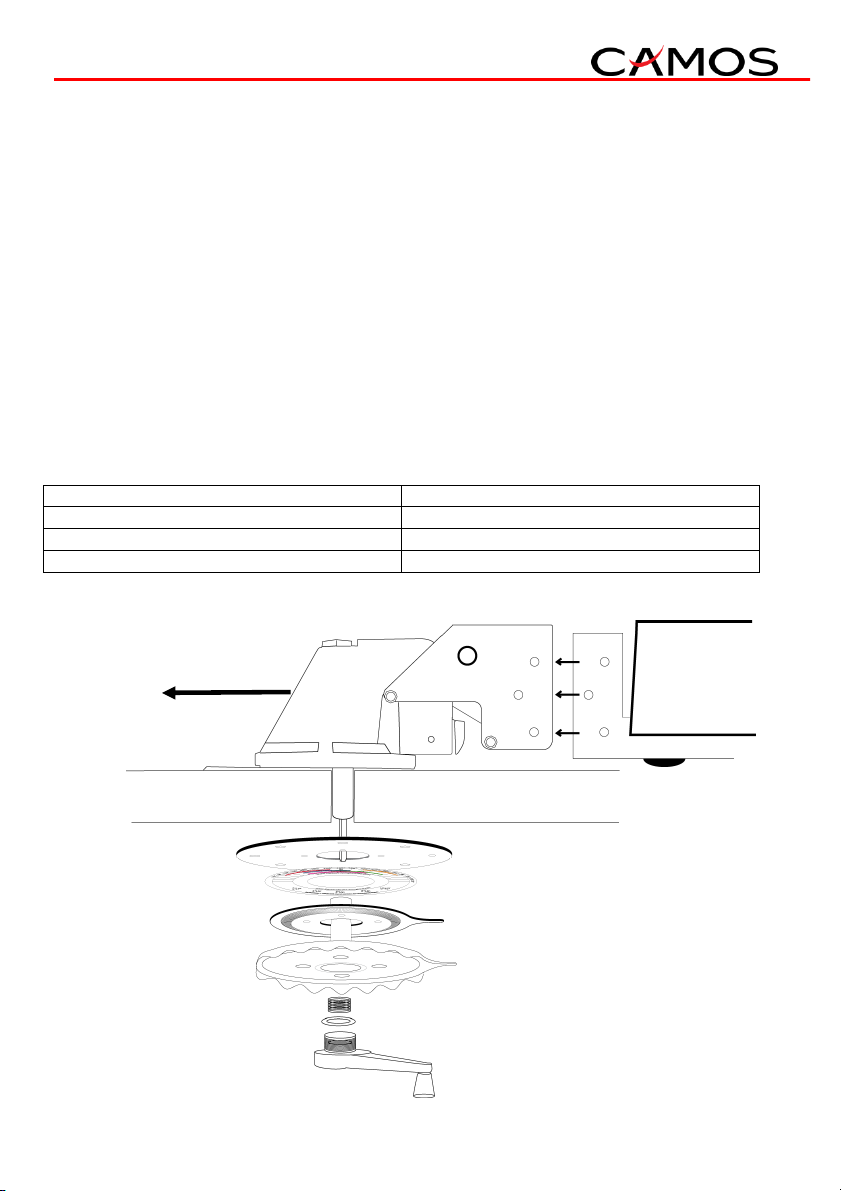

8. Mounting

Using a 38mm diameter hole saw, cut a hole through the roof and
ceiling for the centre shaft. Apply a

adhesive such as

Sikaflex® on the bottom of the base plate. Follow the

layer of approx. 0,5 cm thick of

manufacturer’s guidelines for surface preparation, application and
curing.
Insert the crankshaft with square tube into the hole, then position and
attach the lift assembly to the roof with the enclosed

screw

s.

self-cutting tapping

Measure the thickness of the roof. Using the table below, decide if you
need one or two ceiling support plates. Assemble graduation disc,
ceiling plate, rotation handle, spring, washer and elevating handle (See
illustration). Slide all parts over shaft and tighten the screw in the
elevation handle.

Up to 32mm 2
From 32 mm 1
From 50 mm None

Direction of motion

Antenna

Lift assembly

Ceiling support plate

Graduation disc

Ceiling plate

Rotation handle

Washer

Elevation handle

Feed the cable

through gland in

Leave 70 cm of cable

Following glue on the cable

angle of

elevation required. Turn the elevation handle counter clockwise (ccw

to get the elevation

depending on

5. Connecting the Antenna

Connect the coaxial cable to the antenna and tighten.
sidewise through the lift assembly, then insert cable
rear of roof entry box and push cable into vehicle.
(see indication) from antenna to roof entry.
entry box to the roof (e.g. with Sikaflex®).

Route cable to satellite receiver
and fit ‘F’ connector.
Connect to the connector marked
"SATELLITE IN" on the rear of the
satellite receiver.

6. To locate the satellite:

Using the zone map determine your location and note the

the number of turns indicated in the graduation disc
for your location.

Note: The specifications are approximate values,
the location.

)

The graduation disc also will be used to
indicate the approximate direction and
position of the desired satellite. With the
enclosed compass find out the

direction north and turn the
Indicator "N" into this
direction.

Turn the indicator of rotation handle into the area of desired satellite,
which

appears highlighted in colour on the graduation disc.

Turn the rotation handle slowly inside
this area, until you receive the desired
TV-channel.

Note: Stop rotating the antenna if
you notice a resistance. Don't try to
get over it.

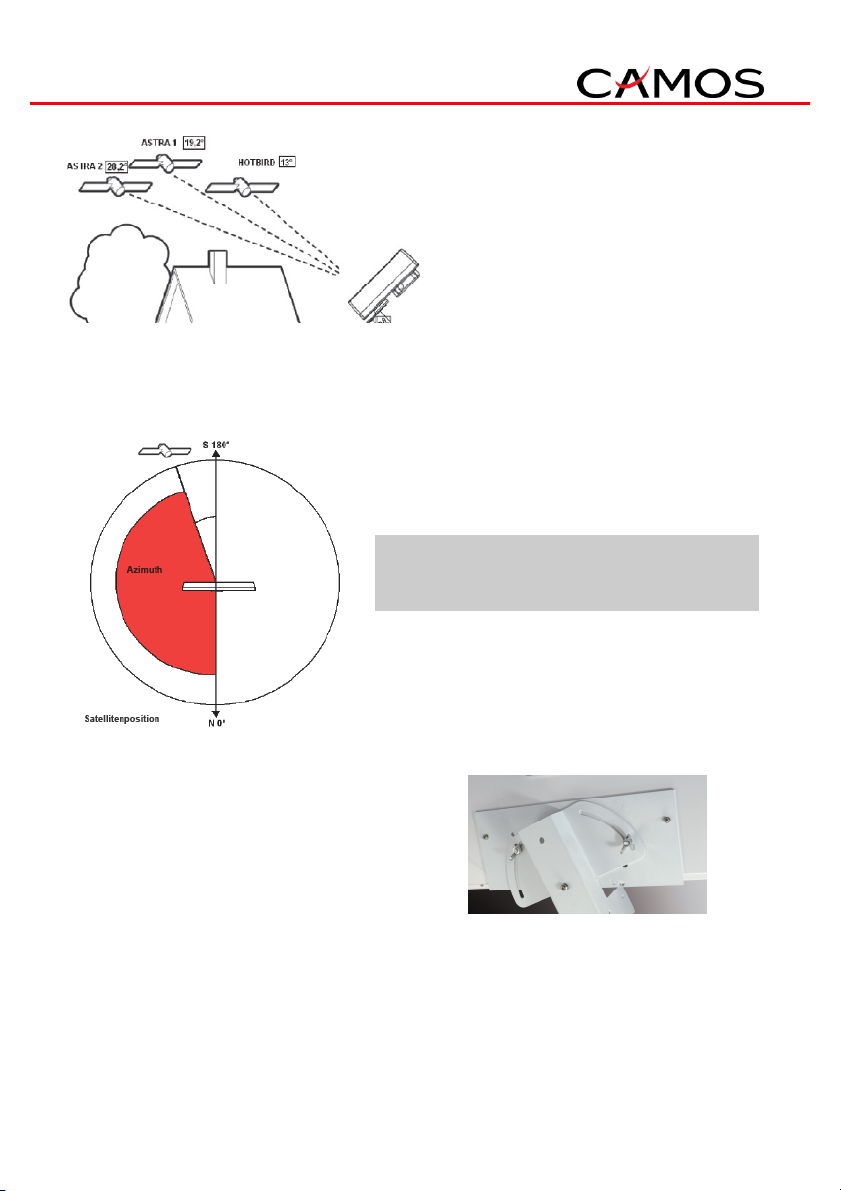

Obtain the Skew Angle of the chosen
satellite. Tilt your antenna to the
specified degree by looking to the

degree graduation located on the back
of the antenna bracket. Once achieved, tighten both screws connecting
the Skew Bracket to the Antenna Body.

Note: Most receivers display the signal strength on the TV set. You can
use this option to maximize the signal strength by sweeping the dish
from side to side.

For fine tuning you may turn the rotation handle slowly to the left or
right. Also, use the elevation handle and turn it marginally clockwise or
counter clockwise to get the best signal.

Model

: Camos

SelfSat

Top

Plus

Frequency range

:

10.7

- 12.75 GHz

Polarisation

Dual Linear (

h

orizontal and vertical )

Gain

34,5

dBi bei 12.75 GHz

LNB

1

LNB

Output frequency

950

- 1950 / 1100

- 2150 MHz

L.O. Frequen

cy 9.75 / 10.6 GHz

Operating

temperature

-

30 Grad bis +60 Grad

Storage

temperature

-

40 Grad bis +80 Grad

7. To Lower Antenna:

Pull rotation handle down to disengage gear from ceiling plate and
rotate the antenna until the pointer on the ceiling plate is aligned with
the pointer on the rotation handle. Rotate elevation handle counter
clockwise until you hear the antenna touch the roof (resistance will be
felt in the handle).

If you notice resistance during rotation (the antenna cable maybe
winded around the unit), turn into contrary direction.

WARNING ! ! ! Vehicle don’t have to be driven with antenna in
raised or partially raised position. Align the pointers on the ceiling
plate and rotation handle before you lower the Antenna.

Technical Details:

Dimension:
Antenna (LxHxD in cm): 56 x 30 x 10,3
Weight: 6,5 kg

IMC GmbH (Camos Europe)
Carl-Zeiss-Str. 7
22946 Trittau
Tel 04154 / 8083 - 0
www.camos-multimedia.com
[e-mail]
