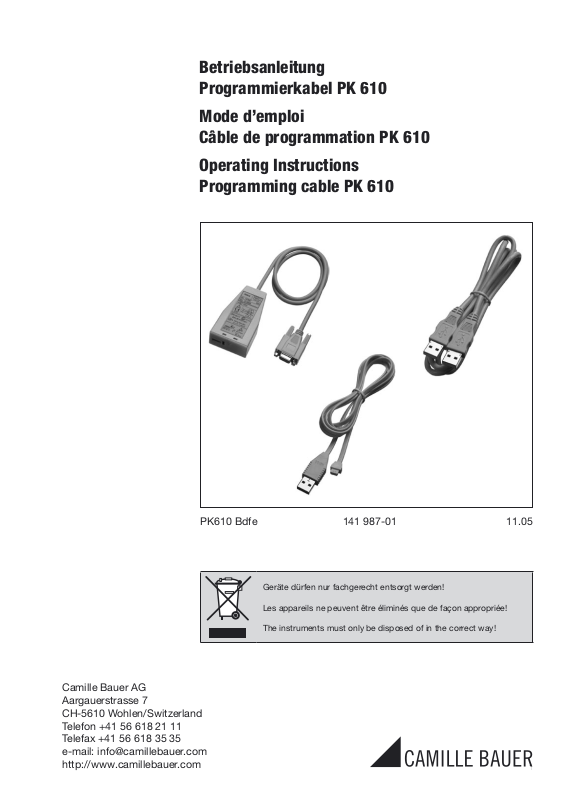

Camille Bauer PK 610 Operating Instructions [en, fr, de]

Page 1

Betriebsanleitung Programmierkabel PK 610

Mode d’emploi Câble de programmation PK 610

Operating Instructions Programming cable PK 610

Camille Bauer AG Aargauerstrasse 7 CH-5610 Wohlen/Switzerland Telefon +41 56 618 21 11 Telefax +41 56 618 35 35 e-mail: [email protected] http://www.camillebauer.com

PK610 Bdfe 141 987-01 11.05

Geräte dürfen nur fachgerecht entsorgt werden!

Les appareils ne peuvent être éliminés que de façon appropriée!

The instruments must only be disposed of in the correct way!

Page 2

Betriebsanleitung

PK 610 B d-f-e 141 987 07.00

Betriebsanleitung Programmierkabel PK 610

Mode d’emploi Câble de programmation PK 610

Operating manual Programming cable PK 610

Aargauerstrasse 7 CH-5610 Wohlen/Switzerland Telefon +41 566182111 Telefax +41 56618 24 58 Telex 827 901 cbm ch

Programmierkabel PK 610

1. Sicherheitshinweise

Es müssen unbedingt die Sicherheitshinweise in dieser Betriebsanleitung sowie in der Betriebsanleitung des zu programmierenden Gerätes …

… SINEAX VK 616 … SINEAX V 608 … SINEAX V 611 … SINEAX V 624 … SIRAX V 606 … KINAX 2W2 … KINAX WT 711 … KINAX WT 717 … KINAX SR 719

beachtet werden. Das Programmierkabel PK 610 ist nur für die Verwendung

im Zusammenhang mit PC’s mit seriellen Schnittstellen RS 232 C und geeigneten Geräten der Camille Bauer AG erlaubt. Andernfalls wird keine Haftung übernommen.

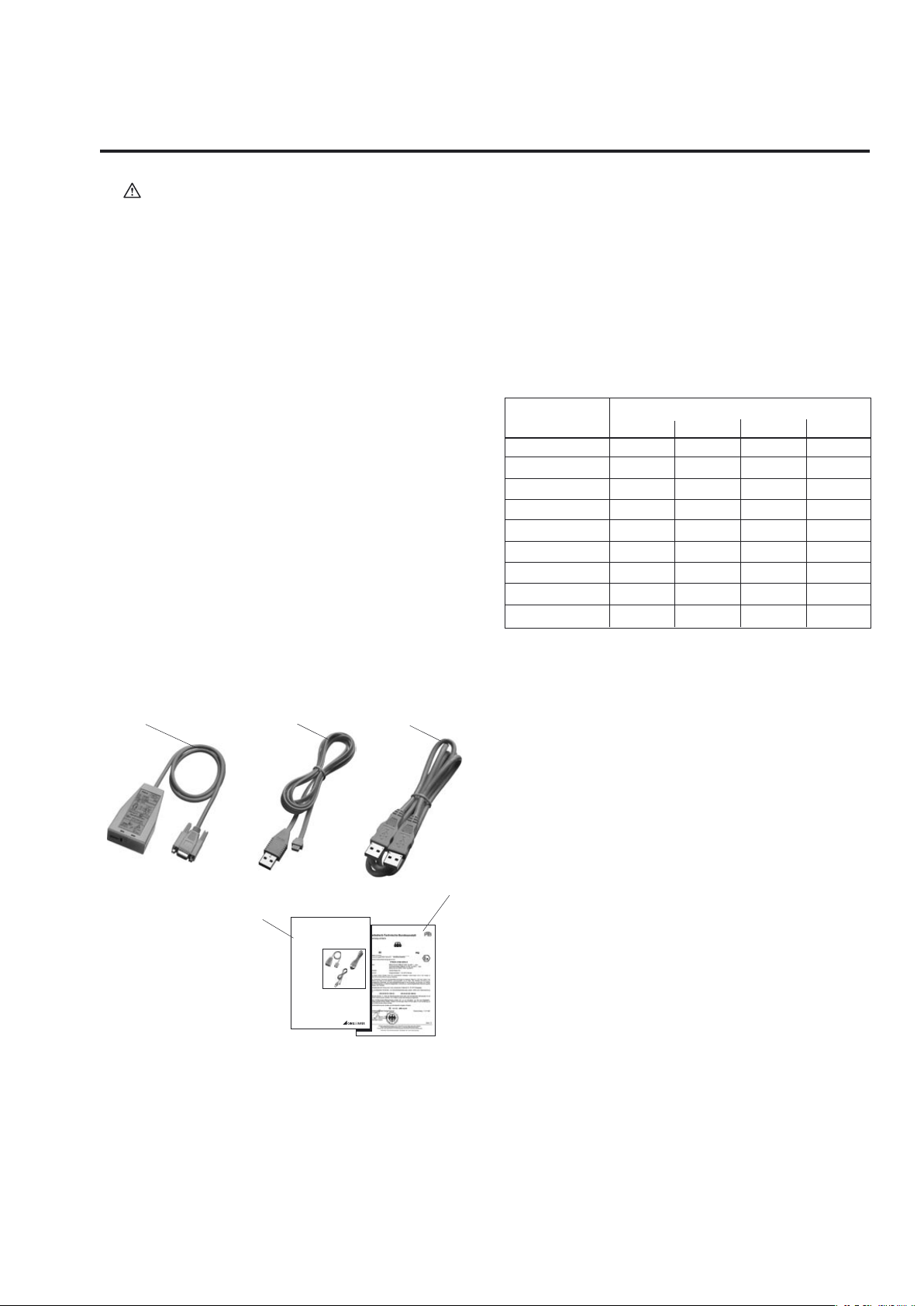

2. Lieferumfang (nach Auftrag)

Programmierkabel PK 610 (1)

Zusatzkabel für SINEAX Typ V 611, VK 616, KINAX 2W2, WT 711, WT 717 und SR 719 (2)

Zusatzkabel für SINEAX Typ V 608, V 624 und SIRAX V 606 (3)

Betriebsanleitung PK 610 B d-f-e (4) 1 Ex-Bescheinigung (5)

(1) (2) (3)

(5)

(4)

ein Zusatzkabel mit dem passenden Anschlussstecker erforderlich.

Das PK 610 ist generell in der Zündschutzart «Eigensicherheit» ausgeführt. Es dürfen damit jedoch auch alle Standard-Va rianten (Nicht-Ex) der oben aufgeführten Typen konﬁguriert werden.

Der Programmiervorgang ist sowohl mit als auch ohne Hilfsenergieanschluss am SINEAX, SIRAX bzw. KINAXMessumformer durchführbar.

Die Zusammenschaltung PC ↔ PK 610 ↔ SINEAX, SIRAX oder KINAX – sowie die verschiedenen Möglichkeiten der Gerätemontage, z.B. innerhalb oder ausserhalb des explosionsgefährdeten Bereiches – ist in der Betriebsanleitung des jeweiligen Gerätes beschrieben.

Betriebs- Bestell-Nummer anleitung Bd Bf Be Bd-f-e

Sineax VK 616 137 902 142 076 142 125 --Sineax V 608-8 141 953 142 068 142 117 --Sineax V 611 152 471 152 489 152 497 --Sineax V 624 141 995 142 109 142 159 --Sirax V 606 --- --- --- 151 697 Kinax 2W2 149 965 149 973 149 981 --Kinax WT 711 --- --- --- 151 176 Kinax WT 717 --- --- --- 151 259 Kinax SR 719 --- --- --- 151 217

Bd: Deutsch, Bf: Französisch, Be: Englisch, Bd-f-e: Deutsch, Französisch, Englisch (3-sprachig)

4. Technische Daten

Anschluss am PC

Serielle Schnittstelle: COM 1, 2, 3 oder 4 (RS 232 C) DSUB-Stecker: 9-polig Übertragungs-

geschwindigkeit: 1200 Baud Sendesignalpegel: –5,6 V / + 5,6 V Empfangssignalpegel: –12...3 V / + 3...12 V Leistungsaufnahme: Ca. 80 mW

Eigensicherheit

Das Programmierkabel PK 610 ist generell für SINEAX-, SIRAX- und KINAX-Messumformer in Standard und Zündschutzart «Eigensicherheit» (sofern lieferbar) geeignet.

Baumusterprüfbescheinigung: ZELM 99 ATEX 0011

Bild 1

3. Beschreibung

Zur Programmierung der Messumformer SINEAX, SIRAX und KINAX wird ausser der Konﬁgurations-Software V 600 plus bzw. 2W2 grundsätzlich das Programmierkabel PK 610 benötigt.

Je nachdem, welcher Typ programmiert werden soll, ist

Gewicht Programmierkabel PK 610 140 g

Zusatzkabel zu SINEAX V611, VK616, KINAX 2W2, WT 711, WT 717 und SR 719 30 g

Zusatzkabel zu SINEAX V608, V624 und SIRAX V606 80 g

Page 3

Mode d’emploi

PK 610 B d-f-e 141 987 07.00

Betriebsanleitung Programmierkabel PK 610

Mode d’emploi Câble de programmation PK 610

Operating manual Programming cable PK 610

Aargauerstrasse 7 CH-5610 Wohlen/Switzerland Telefon +41 566182111 Telefax +41 56618 24 58 Telex 827 901 cbm ch

Câble de programmation PK 610

1. Conseils concernant la sécurité

Les conseils de sécurité contenus dans ce mode d’emploi ainsi que le mode d’emploi pour l’appareil …

… SINEAX VK 616 … SINEAX V 608 … SINEAX V 611 … SINEAX V 624 … SIRAX V 606 … KINAX 2W2 … KINAX WT 711 … KINAX WT 717 … KINAX SR 719

à programmer doivent impérativement être respectés. Le câble de programmation PK 610 est prévu exclusivement

pour travailler avec des PC’s avec interface sériel RS 232 C en liaison avec des appareils adéquats Camille Bauer SA. En cas de non-respect de cette clause, toute responsabilité est refusée.

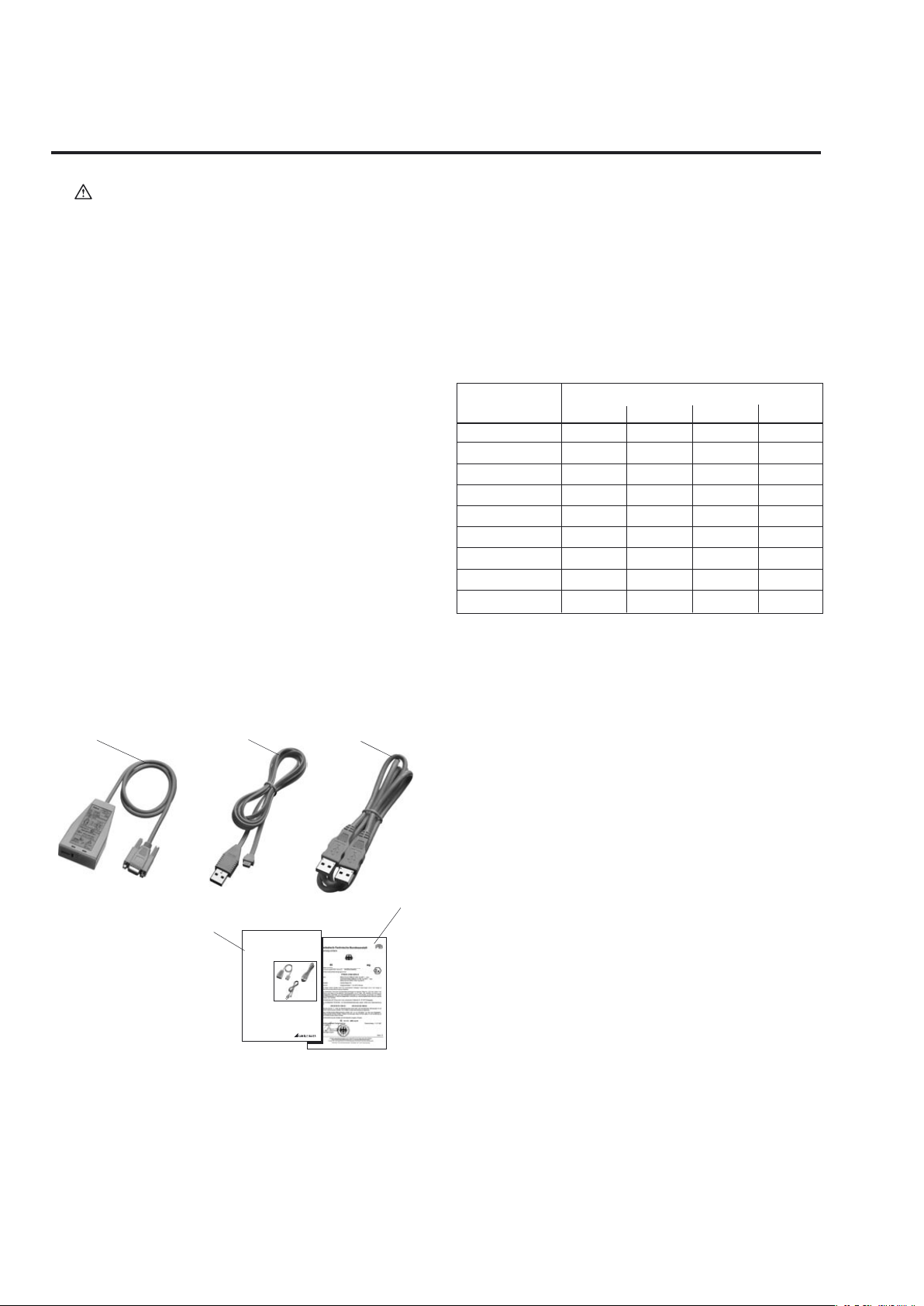

2. Etendue de la livraison (selon ordre)

Câble de programmation PK 610 (1)

Câble additionnel pour SINEAX Type V 611, VK 616, KINAX 2W2, WT 711, WT 717 et SR 719 (2)

Câble additionnel pour SINEAX Type V 608, V 624 et SIRAX V 606 (3)

Mode d’emploi PK 610 B d-f-e (4) 1 attestation Ex (5)

(1) (2) (3)

(5)

(4)

Fig. 1

3. Description

Le câble de programmation PK 610 sert avec le logiciel de PC V 600 tisseurs de mesure SINEAX, SIRAX et KINAX.

Suivant le type d’appareil à programmer, il faut disposer d’un câble additionnel comportant la ﬁche de connexion correspondante.

plus resp. 2W2 à la programmation des conver-

Le câble PK 610 est d’ofﬁce livré en classe de protection «à sécurité intrinsèque». Toutefois, il est autorisé pour conﬁgurer toutes les variantes d’appareils en version standard (non-Ex) mentionnées ci-devant.

La programmation peut se faire avec ou sans raccordement de l’alimentation auxiliaire au SINEAX, SIRAX resp. KINAX.

L’interconnexion PC ↔ PK 610 ↔ SINEAX, SIRAX ou KINAX – de même que les différentes possibilités de montage des appareils, p.ex. à l’intérieur ou à l’extérieur de l’enceinte avec danger d’explosions, sont décrites dans l’instruction de service des appareils respectifs.

Mode No. de commande d’emploi Bd Bf Be Bd-f-e

Bd: Allemand, Bf: Français, Be: Anglais, Bd-f-e: Allemand, Français, Anglais (en 3 langues)

4. Caractéristiques techniques

Raccordement sur PC

Interface sériel: COM 1, 2, 3 ou 4 (RS 232 C) Prise DSUB: 9 pôles Vitesse de

transmission: 1200 baud Niveau d’émission: –5,6 V / + 5,6 V Niveau de réception: –12...3 V / + 3...12 V Consommation: Env. 80 mW

Sécurité intrinsèque

Le câble de programmation PK 610 peut généralement être utilisé avec des convertisseurs SINEAX, SIRAX et KINAX en version standard et «à sécurité intrinsèque» (si livrable).

Certiﬁcat d’essai du modèle type: ZELM 99 ATEX 0011

Poids Câble de programmation PK 610 140 g

Câble additionnel pour SINEAX V 611, VK 616, KINAX 2W2, WT 711, WT 717 et SR 719 30 g

Câble additionnel pour SINEAX V 608, V 624 et SIRAX V 606 80 g

Page 4

Operating Instructions

PK 610 B d-f-e 141 987 07.00

Betriebsanleitung Programmierkabel PK 610

Mode d’emploi Câble de programmation PK 610

Operating manual Programming cable PK 610

Aargauerstrasse 7 CH-5610 Wohlen/Switzerland Telefon +41 566182111 Telefax +41 56618 24 58 Telex 827 901 cbm ch

Programming cable PK 610

1. Warning

It is essential for the warnings given in this Operating Instructions and the operating instructions for the program med …

… SINEAX VK 616 … SINEAX V 608 … SINEAX V 611 … SINEAX V 624 … SIRAX V 606 … KINAX 2W2 … KINAX WT 711 … KINAX WT 717 … KINAX SR 719

instrument to be strictly observed. The programming cable PK 610 is only for use in conjunction

with a PC having an RS 232 C serial interface, or with other suitable devices supplied by Camille Bauer Ltd. No liability will be accepted in any other cases.

2. Scope of supply (acc. to order)

Programming cable PK 610 (1)

Ancillary cable for SINEAX Type V 611, VK 616, KINAX 2W2, WT 711, WT 717 et SR 719 (2)

Ancillary cable for SINEAX Type V 608, V 624 et SIRAX V 606 (3)

Operating Instructions PK 610 B d-f-e (4)

1 Ex certiﬁcate

(5)

The PK 610 is generally executed in the explosion protection type “intrinsically safe”. However, all standard versions (nonEx) of the above mentioned types may also be conﬁgured.

The transmitter can be programmed either with or without

the power supply connected on the SINEAX, SIRAX resp. KINAX.

The connections between PC ↔ PK 610 ↔ SINEAX, SIRAX and KINAX – as well as the different mounting possibilities, e.g. inside or outside the explosion danger area – are described in the operating instructions for each device.

Operating Order Number Instructions Bd Bf Be Bd-f-e

Bd: German, Bf: French, Be: English, Bd-f-e: German, French, English (in 3 languages)

4. Technical data

(1) (2) (3)

(4)

Fig. 1

3. Description

The programming cable PK 610 serves to connect the SINEAX, SIRAX and KINAX transmitters to a PC on which the PC software V 600 of programming the transmitter.

Depending on which type is to be programmed, an ancillary cable with the appropriate connector is necessary.

plus resp. 2W2 is installed for purposes

(5)

PC interface connector

Serial interface: COM 1, 2, 3 or 4 (RS 232 C)

Sub-D connector: 9 pin

Data transfer rate: 1200 Baud

Send signal level: – 5.6 V / + 5.6 V

Receive signal level: – 12...3 V / + 3...12 V

Power consumption: Approx. 80 mW

Intrinsically safe

The programming cable PK 610 is special generally for use with standard and explosion-proof “intrinsically safe” SINEAX, SIRAX and KINAX transmitters.

Type examination certiﬁcate: ZELM 99 ATEX 0011

Weight Programming cable PK 610 140 g

Ancillary cable for SINEAX V 611, VK 616, KINAX 2W2, WT 711, WT717 and SR 719 30 g

Ancillary cable for SINEAX V608, V624 and SIRAX V606 80 g
