CAME Flex U8711 Kit User Manual [de, it, en, fr]

SERIE FLEX | FLEX SERIES | SÊRIE FLEX | BAUREIHE FLEX | SERIE FLEX

6

7

4

1

4

8

9

2 x 1

2 x 1

2 x 1

3 x 1,5 / 230V

4 x 1

2 x 1,5

RG58

3

* 2 x 1,5

TX

RX

2

5

F 500 - F 510

Documentazione

Tecnica

S56

rev. 2.0

del 01/04

©

CAME

CANCELLI

AUTOMATICI

119DS56

MOTORIDUTTORE PER L'AUTOMAZIONE DI CANCELLI PEDONALI E/O CARRABILI A BATTENTE

DI LARGHEZZA MASSIMA FINO A 1.60 m. PER ANTA

GEARMOTOR FOR POWERING PEDESTRIAN AND/OR DRIVEWAY GATES HAVING WINGS

WITH MAXIMUM WIDTH OF 1.60 m. EACH

MOTORÉDUCTEUR POUR L'AUTOMATISATION DE PORTAILS A BATTANT POUR PIETONS ET/OU VOITURES

AYANT UNE LARGEUR MAXIMALE DE 1.60 m. CHACUN

GETRIEBEMOTOR FÜR DEN ANTRIEB EINGANGS- UND/ODER EINFAHRTSTOREN

MIT EINER HÖCHSTBREITE VON 1.60 m. PRO TORFLÜGEL

MOTORREDUCTOR PARA LA AUTOMATIZACION DE PUERTAS PEATONALES Y/O CARRILES A HOJAS

BATIENTES DE LONGITUD MAXIMA DE HASTA 1.60 m. CADA HOJA

Impianto tipo

Standard installation

Installation type

Standard Montage

Instalación tipo

Cavi di alimentazione motori:

2 x 1.5 mm2 no a 20 m
2 x 2.5 mm2 no a 30 m

Composizione set:

1 - Gruppo motoriduttore
2 - Quadro comando
3 - Ricevitore radio
4 - Fotocellule
5 - Selettore esterno a

chiave
6 - Lampeggiatore
7 - Antenna
8 - Elettroserratura
9 - Trasmettitore

Power wires to motor:
2 x 1.5 mm2 up to 20 m
2 x 2.5 mm2 up to 30 m

Set composition:

1 - Gear motor unit
2 - Control panel
3 - Radio receiver
4 - Photocells
5 - Protruding

key-operated selector
switch

6 - Flasher
7 - Antenna

8 - Electric lock
9 - Transmitter

*2 x 1,5

Câbles d'alimentation moteur:

2 x 1.5 mm2 jusqu'à 20 m
2 x 2.5 mm2 jusqu'à 30 m

Composition set:

1 - Groupe mo-

toréducteur

2 - Armoire de comman-

de
3 - Récepteur radio
4 - Photocellule
5 - Sélecteur externe a

clé
6 - Clignotant
7 - Antenne
8 - Serrure électrique
9 - Emetteur

Antriebsmotor-Verbindungskabel:

2 x 1.5 mm2 bis 20 m
2 x 2.5 mm2 bis 30 m

Das Montageset enthält:

1 - Antriebsmotor
2 - Steuergerät
3 - Funkempfänger
4 - Photozellen
5 - Außenmontage-Schlüs-

selschalter
6 - Blinkleuchte
7 - Antenne
8 - Elektroschloß
9 - Funksender

Cables de alimentación motores:

2 x 1.5 mm2 hasta 20 m

2 x 2.5 " " 30 m

Composición set:

1 - Conjunto motorre-

ductores
2 - Cuadro de mando
3 - Radioreceptor
4 - Fotocélules
5 - Selector exterior

mediante llave
6 - Lámpara
7 - Antena
8 - Cerradura eléctrica
9 - Trasmisor

2

i = 230 mm. max

con apertura a 90°

with 90° opening angle

avec ouverture à 90°

mit 90°-Öffnungwinkel

con apertura a 90°

ASSI & INGOMBRI | CENTRE LINES AND EXTERNAL DIMENSIONS | AXES ET ENCOMBREMENTS

ACHSEN & ABMESSUNGEN | EJES Y DIMENSIONES MÁXIMAS

LARGHEZZA ANTA PESO ANTA
GATE WING WIDTH GATE WING WEIGHT
LARGEUR VANTAIL POIDS VANTAIL
TORFLÜGELBREITE

TORFLÜGELGEWICHT

ANCHO PUERTA PESO PUERTA

m. Kg.

0,80 150

1,20 125

1,60 100

A C

40÷100 0÷150

B= 210

C min

Disassamento minimo

Minimum misalignment

Excentration minimum

Min. Fluchtabweichung

Desalineado mínimo

cor sa=350

C max

Disassamento max.

Maximum misalignment

Excentration maximum

Max. Fluchtabweichung

Desalineado máximo

corsa=115

B= 235

A= 100

C min.=0 B= 210

A= 40

C max=150

B= 235

17,5

50

80

2 x ø 6,5

56 1212 20

80

5 x ø 8,5

56

56

12

20

80

5 x ø 8,5

56

400

20

3 x M6

50

50150150

15

24

12

ASSI & INGOMBRI | CENTRE LINES AND EXTERNAL DIMENSIONS | AXES ET ENCOMBREMENTS

ACHSEN & ABMESSUNGEN | EJES Y DIMENSIONES MÁXIMAS

F500

F510

Staffa di aggancio braccio snodato

Bracket articulated arm

Etriere de xation du bras articulés

Armbefestigungs-Bügel

Estribo de enganche brazo articolados

Asse comune

Common centre line

Axe commun

Gemeinsame Achse

Eje común

Flangia attacco motoriduttore

Gear motor mounting ange

Bride de raccord du motoréducteur

Getriebemotorbefestigungs-Flansch

Brida anclaje motorreductor

Guida di scorrimento braccio diritto

Travel guide for straight arm

Glissière de coulissement bras droit

Führungsschiene für geraden Arm

Guía de deslizamiento brazo recto

Flangia attacco motoriduttore

Gear motor mounting ange

Bride de raccord du motoréducteur

Getriebemotorbefestigungs-Flansch

Brida anclaje motorreductor

CARATTERISTICHE TECNICHE | TECHNICAL CHARACTERISTICS | CARACTERISTIQUES TECHNIQUES

TECHNISCHE DATEN | CARACTERISTICAS TECNICAS

MOTORIDUTTORE

GEARMOTOR

MOTORÉDUCTEUR

GETRIEBEMOTOR

MOTORREDUCTOR

F500 - F510 IP 54 2,5 kg. 24 V d.c 2 A 48 W 50 % 10 daNm 1/531

GRADO DI

PROTEZIONE

PROTECTION

DEGRÉ DE

PROTECTION

SCHUTZGRAD

GRADO DE

PROTECCION

RATING

PESO

WEIGHT

POIDS

GEWICHT

PESO

ALIMENTAZIONE

POWER SUPPLY

ALIMENTATION

STROM

VERSORGUNG

ALIMENTACION

CORRENTE

MASSIMA

MAXIMUM
CURRENT

COURANT

MAXIMALE

MAXIMAL

STROM

CORRIENTE

MAXIMA

POTENZA MASSIMA

ASSORBITA

MAXIMUM POWER

CONSUMPTION

PUISSANCE MAXIMALE

ABSORBEE

HÖCHST LEISTUNG

SAUFNAHME

POTENCIA MAXIMA

ABSORBIDA

INTERMITTENZA

LAVORO

DUTY CICLE

INTERMITTENCE DE

TRAVAIL

EINSCHALTDAUER

INTERMITENCIA

TRABAJO

COPPIA

MASSIMA

MAXIMUM

TORQUE

COUPLE

MAXIMALE

HÖCHST

DREHMOMENT

PAREJA MOTOR

MAXIMA

RAPPORTO DI

RIDUZIONE

REDUCTION RATIO

RAPPORT DE

REDUCTION

UNTERSETZUNGS

VERHÄLTNIS

RELACION DE

REDUCCION

3

ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS | INSTRUCTIONS POUR LE MONTAGE

MONTAGEANLEITUNG | INSTRUCCIONES DE MONTAJE

1) Tracciare gli assi e gli
ingombri dell’insieme
tenendo conto degli
schemi alle pag. 2 e
3, quindi fissare la
flangia di ancoraggio
del motoriduttore al
muro o al pilastro e, per
il motoriduttore F 500, il
supporto di ancoraggio
al cancello.

F510

1) Trace the centre lines
and external dimensions
of the entire assembly
in accordance with the
diagrams on page s 2
and 3.
Next, mount the flange
for the gear motor on the
wall or pillar, and mount
the anchor block for gear
motor F500 on the gate.

1) Tracer les axes et
les encombres de
l’ensemble en se
référant aux schémas de
page 2 et 3, puis xer la
bride du motoréducteur
au mur ou au pilier. Pour
le motoréducteur F500,
fixer le suppor t de
xation au portail.

1) Die Achsen und
Außenabmessungen
der Antriebseinheit
unter Berücksichtigung
der schematischen Dar­stellungen auf Seite 2 und
3 aufreißen und dann den
Getriebe-motor-Flansch
an der Wand oder am
Pfosten befestigen und,
bei Verwedung des
Getrie-bemotor F500, die
entsprechende Befesti­gungsvorrichtung am Tor
anbringen.

1) Trazar los ejes y
las dimensiones del
conjunto tenendo en
cuenta los esquemas
de pág. 2 y 3,poste­riormente jar la brida
del motorreductor a la
pared o al pilar y, para
el motorreductor F500,
el soporte de enclje a la
puerta.

F500

2) Assemblare il braccio
snodato unendo i
due semibracci con
l’apposita bulloneria.

2) Use the hardware
provided with the unit to
join the two halves of the
articulated arm together.

2) Assembler le bras
articulé en reliant les
deux demibras avec la
boulonnerie prèvue à
cet effet.

F500

4

2) Die beiden GelenKar­mhälften mit den mit­geliefer ten Schrauben
zusammenfügen

2) Ensamblar el brazo
articulado uniendo
los semibrazos
con los pernos
correspondientes

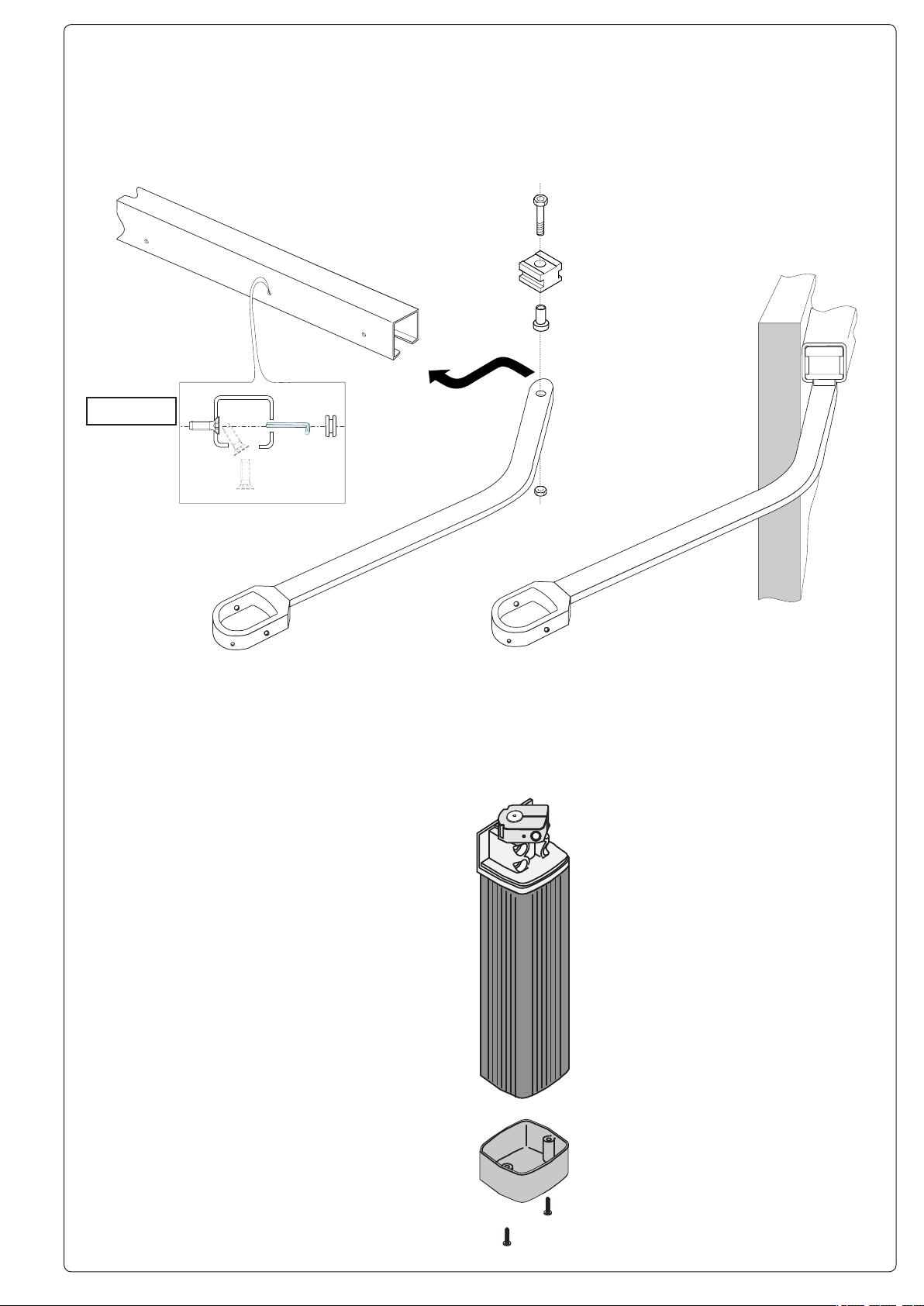

3) Fissare la guida di
scorrimento all'anta
e inserire il braccio
dritto.

F 510

3) Secure the runner to
the wing and insert the
straight arm.

3) Fixer le rail de
guidage au vantail et
monter le bras droit.

3) Die Laufschiene am
Türügel befestigen
und den geraden Arm
einführen.

3) Fije la guía de
deslizamiento a la hoja
e introduzca el brazo
recto.

4) Togliere la calotta
inferiore dal motoridut­tore.

4) Remove the cover at
the bottom of the gear
motor.

4) Enlever les carter
inférieur du motoré­ductéur.

4) Die untere Getriebe­motor-Schutzabdeckung
entfernen.

4) Desplazar el casque­te inferior de la puerta.

5

5) Fissare il motori­duttore alla flangia
mediante le quattro viti
in dotazione.

- Fissare la calotta su­periore.

5) Using the four screws
provided with the unit,
install the gear motor on
the ange.

- Fix the upper cap.

5) Fixer le
motoréducteur à la
bride à l’aide des
quatre vis fournies.

- Fixer la calotte
supérieure.

5) Den Getriebemotor
mit den vier zum
Lieferumfang gehörenden
Schrauben am Flansch
befestigen.

- Die obere Gehäuse­hälfte Befestigen.

ø 3,5 x 9,5

5) Fijar el motor-re­ductor a la brida me­diante los quatro tornil­los suministrados.

- Fije la tapa superior.

6) Assemblare il brac­cio snodato (A) alla
boccola intermedia
solidale all’albero del
motoriduttore;

- Fissare la staffa sul
cancello con l’appo­sita bulloneria;

- Eseguire il collega­mento elettrico, dare
tensione al motori­duttore in chiusura e
ssare il braccio tra­mite il grano M6 (B);

- Fissare la calotta in­feriore.

6) Assemble the articu­lated arm (A) onto the
intermediate bush which
is all in one with the ratio­motor shaft;

- Using the hardware
provided with the unit,
install the bracket on
the gate;

- Make the electrical con­nection, supply voltage
to the ratio-motor during
closure and secure the
arm with the M6 (B)
grub screw;

A

6) Assembler le bras
articulé (A) à la douille
intermédiaire solidai­re de l’arbre du mo­toréducteur;

- Fixer l’étrier sur le
portail avec la bou­lon-nerie prévue à cet
effet ;

- Effectuer le bran­chement électrique,
donner de la tension
au motoréducteur en
fermeture et fixer le
bras à l’aide du boulon
sans tête M6 (B);

- Fixer la calotte infé­rieure.

6) Den Gelenkarm (A)
an der mittleren Buchse
anbringen, die fest mit der
Welle vom Getriebemotor
verbun-den ist.

- Den Bügel mit den ents­prechenden Schrauben
am Tor befestigen.

- Den Stromanschluß
durchführen, den Strom
am Getriebemotor beim
Schließen einschalten
und den Arm mit dem
Zapfen M6 (B) befes­tigen.

- Die untere Gehäuse­hälfte Befestigen.

6) Ensamble el bra­zo ar ticulado (A) al
casquillo intermedio
integrado con el árbol
del motorreductor;

- Fijar el estribo a la
puerta con los tornil­los correspondien­tes;

- Haga la conexión eléc­trica, ponga bajo ten­sión el motorreductor
durante el cierre y
fije el brazo con el
pasador M6 (B);

- Fije la tapa inferior.

F 500

B

ø 3,9 x 13

6

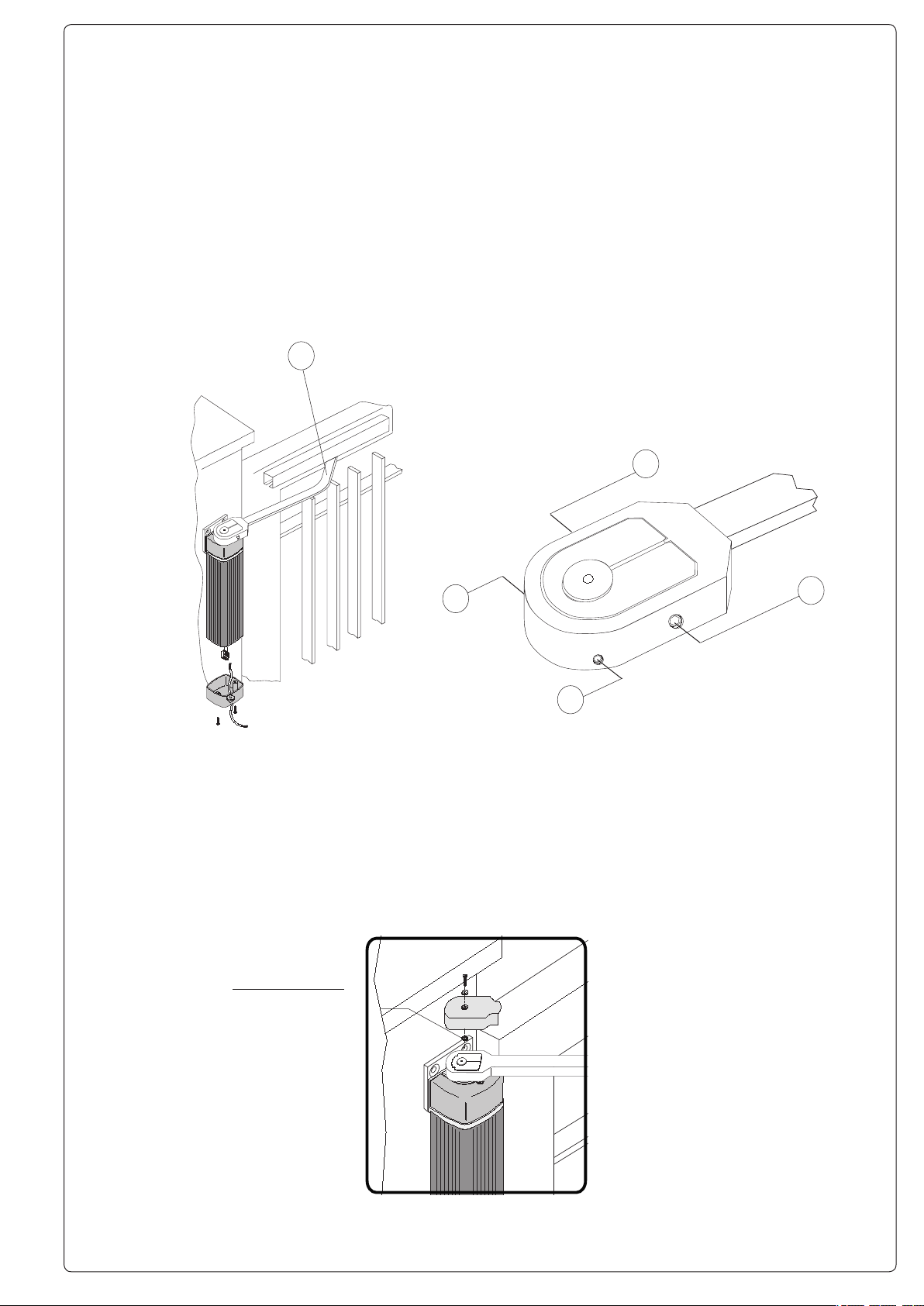

7) Assemblare il
braccio diritto (D) alla
boccola intermedia
solidale all’albero del
motoriduttore;

- Eseguire il collega­mento elettrico, dare
tensione al motori­duttore in chiusura
e fissare il braccio
tramite i grani M8 (C)
e M4 (E);

- Fissare la calotta
inferiore.

7) Assemble the articu­lated arm (D) onto the
intermediate bush which
is all in one with the ratio­motor shaft;

- Make the electrical con­nection, supply voltage
to the ratio-motor during
closure and secure the
arm with the M6 (C)
grub screws;

- Fix the lower cap.

D

7) Assembler le bras
articulé (D) à la douille
intermédiaire solidai­re de l’arbre du mo­toréducteur;

- Effectuer le bran­chement électrique,
donner de la tension
au motoréducteur en
fermeture et fixer le
bras à l’aide des bou­lons sans tête M6 (C);

- Fixer la calotte infé­rieure.

7) Den Gelenkarm (D)
an der mittleren Buchse
anbringen, die fest mit der
Welle vom Getriebemotor
verbun-den ist.

- Den Stromanschluß
durchführen, den Strom
am Getriebemotor beim
Schließen einschalten
und den Arm mit dem
Zapfen M6 (C) befes­tigen.

- Die untere Gehäuse­hälfte Befestigen.

7) Ensamble el bra­zo articulado (D) al
casquillo intermedio
integrado con el árbol
del motorreductor;

- Haga la conexión eléc­trica, ponga bajo ten­sión el motorreductor
durante el cierre y je
el brazo con las pasa­dores M6 (C);

- Fije la tapa inferior.

F 510

8) completare l’installa­zione ssando il coper­chietto superiore con il
relativo OR.

8) Complete instal-la­tion by mounting the
upper cov er with its
OR gasket.

E

8) Terminer l’instal-lation

en fixant le cou-vercle
supér ieur avec le joint
torique correspon-dant.

C

E

8) Di e Instal l ation
beenden und die obere
Abdeckung mit entspre­chender Rund-gummi­dichtung befe-stigen.

C

8) Completar la insta-

la c ión fija ndo la tap a
superior con el corre­spondiente OR.

F 500 - F 510

OR

7

MANUTENZIONE - MAINTENANCE - ENTRETIENS - INSTANDHALTUNG - MANIMIENTO

Ingrassare periodicamente i perni di congiunzione dei bracci e, nel modello F510, gli elementi di scorrimento.

Regulary grease the junction pins on the arms. On model F510, regulary grease the sliding elements.

Graisser périodiquement les pivots de liaison des bras et, pour le modéle F510, les éléments coulissants.

Die Verbindungsstifte der Arme, bzw. bei Modell F510, die Gleitelmente regelmäßig schmieren.

Engrasar periódicamente los pernos de unión de los brazos y, en el modelo F510, los elementos deslizantes.

Tutti i dati riportati nel presente libretto
sono indicativi. La CAME s.p.a. si ri­serva di apportare eventuali modiche
inerenti all'evoluzione tecnologica dei
prodotti.

ASSISTENZA TECNICA

NUMERO VERDE

800 295830

WEB

www.came.it

E-MAIL

CANCELLI AUTOMATICI

[e-mail]

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

All data mentioned in the present booklet
are for info rmat ion only. CAME SPA
reserves the right to introduce changes
relating to technological improvements
of the products.

SISTEMA QUALITÅ

CERTIFICATO

CAME LOMBARDIA S.R.L._____C

([phone] ([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.________MIAMI (FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM__________________LESSINES

([phone] ([phone]

Toutes les données mentionnées dans
le livret sont indicatives. CAME se réser­ve le droit d'apporter des modications
éventuelles par rapport à l'évolution
téchnologique des produits.

OLOGNO

8

Alle in der vorliegenden Beschreibung
angegebenen Date n di enen nur der
information. CAME S.P.A. behält sich
technische Andernungen vor.

M. (MI)

CAME FRANCE S.A.____N

([phone] ([phone]

CAME GMBH________K

([phone] ([phone]

CAME GMBH____________S

([phone] ([phone]

CAME PL SP.ZO.O______________WARSZAWA

([phone] ([phone]

CAME UNITED KINGDOM LTD___NOTTINGHAM

([phone] ([phone]

Todos los datos de este libreto son
indicativos. CAME s.p.a. se reserva el
derecho de aportar las modicaciones
producidas por la evolución tecnológi­ca de los productos.

ANTERRE CEDEX

ORNTAL BEI

EEFELD BEI

(PARIS)

(STUTTGART)

(BERLIN)
