Came DIW 01, DIW 04, DIW 03 User Manual

DIW 01
FR
DIW 03-DIW04
PHOTOCELLULES À PILES
FR
“CONSIGNES DE SÉCUITÉ IMPORT ANTES POUR LE MONT A­“ATTENTION: UN MONT AGE INCORRECT PEUT PROVOQUER
DE GRAVES DOMMAGES, SUIVRE TOUTES LES INSTRUC-
“CE MANUEL EST DESTINÉ EXCLUSIVEMENT AUX INSTALLA-
TEURS PROFESSIONNELS OU AU PERSONNEL AUTORISE”
MANUEL D’INSTALLATION
GE”
TIONS DE MONTAGE”
Description des dispositifs
Le produit a été conçu et fabriqué par CAME CANCELLI AUTOMATICI S.p.A. Il est garanti 24 mois sauf en cas d’altérations.
DIW01
Dispositif de protection composé de deux unités:
- Récepteur à infrarouge 12/24V AC/DC. 1 led (voyant lumineux) de signalisation de batterie déchargée (quand le voyant clignote sur le récepteur, il indique que les batteries du transmetteur ont encore une autonomie d’un mois environ)
- Transmetteur à infrarouge alimenté par batteries (4 batteries de 1.5V AAA)
Légende des symboles
Ce symbole signale les parties à lire attentivement. Ce symbole signale les parties concernant la sécurité.
Ce symbole signale les indications à communiquer à
Normes de référence
Le produit en objet est conforme aux normes suivantes : EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN 12453.
DIW03
- Répétiteur à infrarouge, composé d’une photodiode centrale transmetteur et de deux photodiodes latérales récepteurs, avec dip pour sélection du côté réception. Alimentation à batteries (4batteries 1.5V AAA)
RX
TX
RX
DIW04
- Répétiteur à infrarouge, composé d’une photodiode centrale récepteur et de deux photodiodes latérales transmetteurs, avec dip pour sélection du côté émission. Alimentation à batteries (4 batteries de 1.5V AAA)
TX
TX
RX
123456789101112
05 06 07 08 09 V1 V2 V3
1,5V AAA
-
+
1,5V AAA
K
K
K
R13
R15
R22
R23
InstallationDonnées techniques:
DIW01 (TX) Alimentation: (4 batterie 1.5V AAA)
Absorption: 70 µA Degré De Protection: IP54 Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT Température de service:
#
#
DIW 01 (RX) Alimentation: 12/ 24 V A.C. - D.C.
Absorption: 48 mA Degré De Protection: IP54 Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT Température de service:
Répétiteur
DIW03
#
#
Alimentation: (4 batterie 1.5V AAA) Absorption: 70 µA Degré De Protection: IP54 Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT Température de service:
Répétiteur
DIW04
#
#
Alimentation: (4 batterie 1.5V AAA) Absorption: 70 µA Degré De Protection: IP54 Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT Température de service:
#
#
Dimensions et entraxes des trous
Récepteur/ Transmetteur/Répétiteur





Avant de procéder à l’installation il est nécessaire de:
S’assurer que la tension de la ligne est débranchée
Vérifier que l’endroit destiné à la fixation de l’installation est
à l’abri des chocs, qu’il est résistant et solide et que la fixation est effectuée avec les éléments appropriés à sa superficie (vis,
chevilles, etc).
Préparer les gaines et les moulures appropriées pour le passage des câbles électriques afin de les protéger contre l’endommagement mécanique.
Description/Connexions électriques et fonctions D I P
1
05 06 07 08 09 V1 V2 V3
2
DIW01 (TX)
1 – Logement batteries (4 batteries de 1.5V AAA) 2 – Led à infrarouge
Fig.B
--++--+
-+
1 2 3 4 5 6 7 8 9 10 11 12
++--++-
R23
-+
1,5V AAA
R13
K
K
Fig.A
1
1,5V AAA
R15
R22
K
DIW01 (RX)
2
1 – Led de signalisation présence signal 2 – Dip Switch Fonction Dip Dip 1 sur ON =
3
Alimentation 12V AC/DC Dip 1 sur OFF = Alimentation 24V AC/DC Dip 2 sur OFF =
4
Exclusion test services (à utiliser quand TS n’est pas connecté)
TS
10 2
2
NO
NC
C
C1/C2/C3/C4
Contact N.O.
3 – Led de signalisation batterie déchargée/con-
tact ouvert
4 – Bornier de connexion

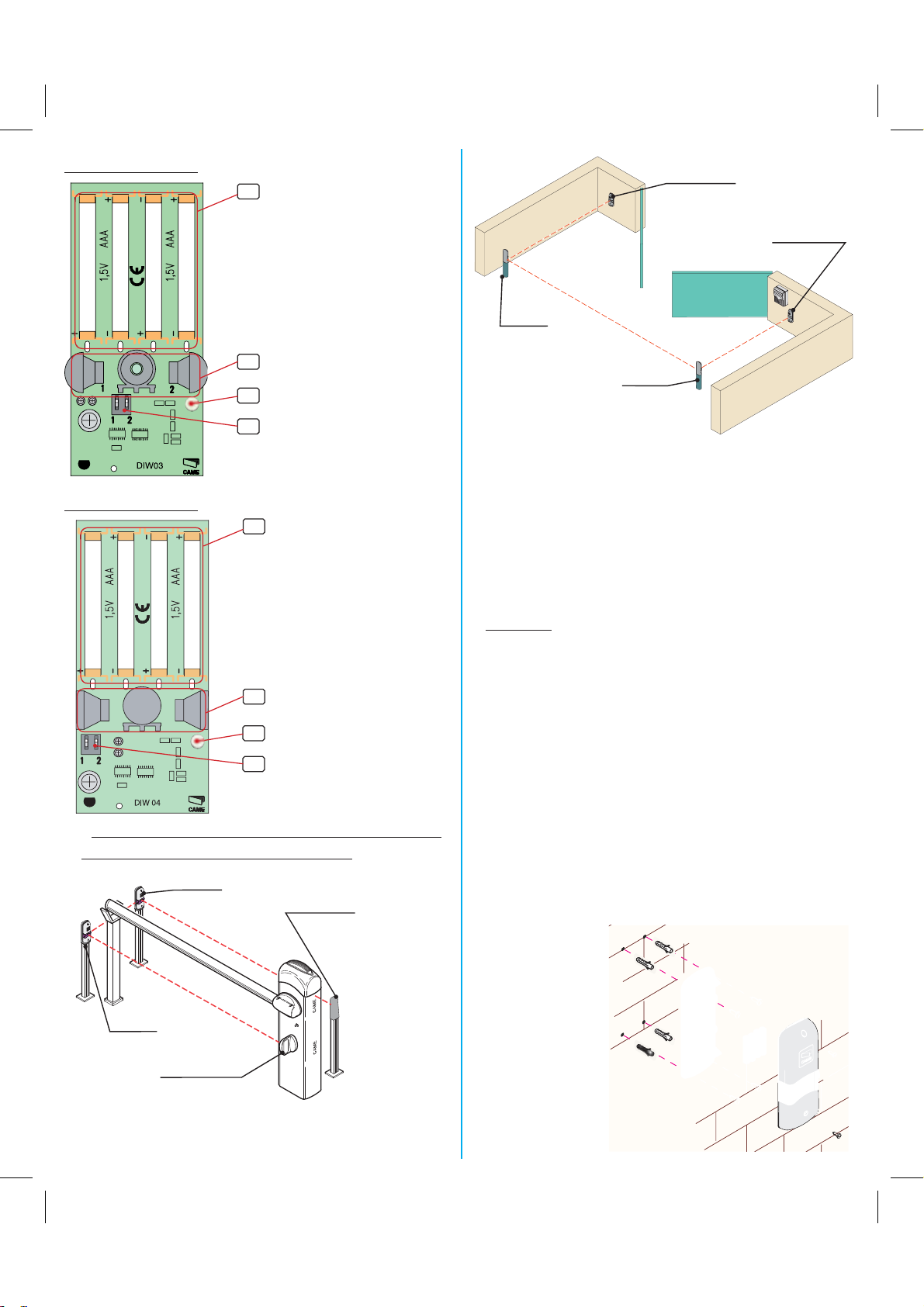

Répétiteur DIW03
-
+
K
K
K
-
+
K
K
K
1 - Logement batteries
--++--+
1
(4 batteries de 1.5V AAA) 2 – Led à infrarouge à sélectionner avec le Dip 3 – Led de signalisation batterie déchargée 4 – Dip sélection Led transmetteur
++--++-
Dip 1 ON led SX actif
2
K
K
1
K
2
Dip 2 ON led DX actif
3
4
Répétiteur DIW04
1
--++--+
1 – Logement batteries (4 batteries de 1.5V AAA) 2 – Led à infrarouge à sélectionner avec le DIP 3 – Led de signalisation batterie déchargée 4 – Dip sélection led de
++--++-
K
K
1
2
K
2
3
4
transmission
Dip 1 ON led SX actif Dip 2 ON led DX actif
Exemple d’application de l’installation et confi-
guration Dip Switch correspondante
DIW04*
DIW01(TX)*
DIW01(TX) Confi guration Pas necessaire
DIW01(TX)
DIW01(RX)
DIW04*
DIW03*
* Avec les colonnettes DB-L/DB-LN DIW01(TX)
Confi guration Pas necessaire
DIW01(RX) Confi guration Pas necessaire
DIW04 Dip n°1sur ON Dipn°2 sur OFF
DIW03 Dip n°1sur OFF Dip n°2sur ON
N.B. Quand on utilise DIW01, DIW03 et DIW04, en suivant les
indications des deux présentations précédentes, il faut se rappeler d’éliminer le pont sur DIW01 (TX).
Montage
Avant d’effectuer l’installation, vérifi er que la distance entre les deux photocellules est de 10 mètres au maximum et qu’elles sont parfaitement dans l’axe. Procéder à la fi xation des fonds des photocellules en utilisant les vis appropriées à la structure d’ancrage (max.Ø 6 mm). Insérer les batteries (4 de 1.5V AAA) dans le transmetteur et dans les répétiteurs en respectant la polarité indiquée sur la carte. Sélectionner les leds (ON/OFF) selon la structure de l’installation. Fixer les transmetteurs/répétiteurs avec les vis fournies. Pour le/s récepteur/s effectuer les connexions selon le dessin B.
DIW03*
DIW01(RX)**
* Avec les colonnettes DB-L/DB-LN ** Avec support photocellule G02802
DIW01(RX) Confi guration Pas necessaire
DIW04 Dip n°1 sur ON Dip n°2 sur OFF
DIW03 Dip n°1 sur OFF Dip n°2 sur ON
Connexion DIW01 avec DIR/DOC
Démolition et élimination
DIW01 avec DIR
2
0
10
DIR DIR
2
TX
Tx
DIW
Tx
C1
2C1
DIW01 avec DOC
Rx
DIW
Rx
-
10 2 TXCNC
-
24 0 TSCNC
Élimination de l’emballage Les éléments de l’emballage (carton, plastique, etc.) sont tous des produits assimilables aux déchets solides urbains. Ils peuvent donc être éliminés sans aucun problème, tout simplement en les triant pour pouvoir les recycler. Avant de procéder, s’informer sur la réglementation en vigueur en la matière dans le pays où le dispositif est monté. Autres composants (cartes électroniques, piles des radiocommandes, etc.) peuvent contenir des substances polluantes. NE PAS JETER N’IMPORTE OÙ !
Déclaration du fabricant
Déclaration de conformité
la CAME Cancelli Automatici S.p.A.
NO
via Martiri della Libertà, 15 31030 Dosson di Casier - Treviso - ITALYtel (+39) 0422 4940 - fax (+39) 0422 4941 internet: www.came.it - e-mail: info@came.it
Déclarent sous leur propre responsabilité que les produits suivants pour l’automatisme de portails et de portes de garage, appelés comme suit :
2
0
10
DIW
Tx
DOC
0
24
Tx
C1
2C1
DIW
Rx
Rx
-
24 0 TSCNC
24 0 N0CNC
Problèmes
- La led sur le récepteur clignote: la batterie du transmetteur est déchargée.
- La led sur le récepteur reste allumée: signal interrompu à cause d’un mauvais fonctionnement du transmetteur.
DIW01- DIW03-DIW04
sont conformes aux conditions essentielles et aux dispositions pertinentes, établies par les Directives suivantes, et aux parties applicables des normes de référence énumérées ci-dessous : Directive Compatibilité électromagnétique 89/336/CEE - 92/31/CEE Directive Basse Tension 73/23/CEE - 93/68/CEE Directive Machines 98/37/CE
NO
EN 61000-6-2 EN 61000-6-3
L’amministratore delegato
Sig. Andrea Menuzzo
EN 12978 EN 60529 EN 954-1
