CAME ATI User Manual

CANCELLI AUTOMATICI

SERIE ATI |

SCHEDA COMANDO

CONTROL BOARD

CARTE DE COMMANDE

STEUERPLATINE

TARJETA DE MANDO

ATI

SERIES

|

SERIE ATI

ATI

Automazione esterna per cancelli a battente

External automatic opening system for wing gates

Automatizacion exterior para puertas batientes

Documentazione

Tecnica

ESPAÑOL

49

/

rev. 4.5

08/2002

ENGLISH

/

©

CAME

CANCELLI

AUTOMATICI

119D49-1

ITALIANO

3

6

4

7

4

5

2

T RG58

230 V

3 x 1,5

2 x 1,5

4 x 1

3 x 1

2 x 1

4

4 x 1 - RX

4 x 1,5

8

4

1

4 x 1,5

2 x 1 - TX

1

Cavi di collegamento microinterruttori:

5 x 1 mm

Cavi di alimentazione motore:

2 x 1,5 mm2 fino a 20 m;

2 x 2,5 mm2 fino a 30 m.

2

Impianto tipo

1) Motoriduttore

2) Quadro comando

3) Ricevitore radio

4) Fotocellule di sicurezza

5) Selettore a chiave

6) Antenna

7) Lampeggiatore di movimento

8) Trasmettitore radio

A 3024 - A 5024

Wiring for microswitches:

5 x 1mm

Power wires to motor:

2 x 1,5 mm2 up to 20 m;

2 x 2,5 mm2 up to 30 m

2

Standard installation

1) Irreversible gear motor

2) Control panel

3) Radio receiver

4) Safety photocells

5) Key-operated selector switch

6) Antenna

7) Flashing light indicating gate movement

8) Radio transmitter

Cables de conexión microinterruptores:

5 x 1 mm

Câbles de alimentación motor:

2 x 1,5 mm2 hasta 20 m;

2 x 2,5 mm2 hasta 30 m

2

Instalacion tipo

1) Motorreductor irreversible

2) Cuadro de mando

3) Radiorreceptor

4) Fotocélulas de seguridad

5) Selector a llave

6) Antena

7) Lámpara intermitente de movimiento

8) Transmisor

Caratteristiche tecniche -

Tecnichal caracteristics -

Características técnicas

EROTTUDIROTOMOSEPENOIZATNEMILA

ROTOMRAEGTHGIEWYLPPUSREWOP

ROTCUDERROTOMOSEPNOICATNEMILA

0003A
6003A s82

gK01 .c.aV032 A2,1 W051 %05

4203A gK5,8 .c.aV42 A01 W021 * s81** -

ITALIANO • ENGLISH • ESPAÑOL

)R(0013A

)R(6013A s82
0005A
6005A s54

gK5,9 .c.aV032 A2,1 W051 %05

gK11 .c.aV032 A2,1 W051 %05

4205A gK5,9 .c.aV42 A01 W021 * s03** -

)R(0015A

)R(6015A s54

Dati relativi ai valori di alimentazione nominale e a
condizioni di apertura standard;

(R) Reversibile;
* Servizio intensivo;
** Regolabile mediante quadri comando CAME

gK5,01 .c.aV032 A2,1 W051 %05

DESCRIZIONE:

- Progettato e costruito interamente
dalla CAME Cancelli Automatici S.p.a.

- Grado di protezione IP 54;

- Garantito 24 mesi salvo manomissio­ni.

ETNERROC
ELANIMON

LANIMON
TNERRUC

ETNEIRROC

LANIMON

Data refers to nominal power supply and standard
conditions of aperture;

(R) Reversible;
* Heavy duty cycle;
** Can be adjusted using CAME control panels;

AZNETOP

REWOPELCICYTUDOITARNOITCUDERHSUPEMITLEVARTROTICAPAC

AICNETOP

AZNETTIMRETNI

OROVAL

AICNETIMRETNI

OJABART

DESCRIPTION:

- Designed and constructed entirely by
CAME Cancelli Automatici S.p.a

- IP54 protecting rating;

- Guaranteed for 24 months, unless tam­pered with by unauthorized personnel.

IDOTROPPAR

ENOIZUDIR

EDNOICALER

NOICCUDER

ATNIPSASROCOPMETEROTASNEDNOC

EJUPME

EDOPMEIT
ODIRROCER

s91

s91

63/1

÷004**

N0003

s23

s23

Datos relativos a los valores de la tension nominal y a
las condiciones de apertura estándar;

(R) Reversible
* Servicio intensivo;
**Ajustable mediante los cuadros de mando CAME

DESCRIPCIÓN:

- Diseñado y fabricado enteramente por
CAME Cancelli Automatici S.p.a

- Grado de protección IP54;

- Garantizado 24 meses, salvo manipu­laciones.

RODASNEDNOC

Fµ01

Fµ01

Fµ01

Fµ01

Misure d'ingombro e limiti d'impiego /

A3000/A3006-A3100/A3106-A3024

793

Corsa |

Recorrido

720

A5000/A5006-A5100/A5106-A5024

993

300

Tr av el

Overall dimensions and use limiets

88

126

88

/ Dimensiones máximas y limites de empleo

LARGHEZZA

ANTA

WIDTH OF WING

ANCHO HOJA

m Kg

2.00 800

2.50 600

3.00 400

LARGHEZZA

ANTA

GEWICHT

ANCHO HOJA

m Kg

PESO ANTA

WEIGHT OF WING

PESO HOJA

PESO ANTA

GEWICHT

PESO HOJA

126

2.00 1000

-2-

920

Corsa |

Travel

500

| Recorrido

2.50 800

3.00 600

4.00 500

5.00 400

Controlli generali -

General control procedure -

Controles generales

C

Prima di procedere all’installazione
dell’automatismo, controllare:

- che la struttura del cancello sia ade­guatamente robusta, le cerniere sia­no efficienti e che non vi sia attrito tra
parti fisse e mobili;

- che la misura C non sia superiore al
valore indicato nella Tab. 3, pag. 4. In
tal caso è necessario intervenire sul
pilastro in modo da raggiungere tale
misura;

- il percorso dei cavi elettrici secondo
le disposizioni di comando e sicurez­za;

- che ci sia una battuta d'arresto mec­canico in chiusura (ben fissata al suo­lo) per evitare l'oltrecorsa anta/
motoriduttore.

Pilastro

Pillar

Pilar

Cerniera

Hinge

Bisagra

Before beginning installation of the automa­tion system, check the following:

- the structure of the gate must be sufficiently
strong; the hinges must function efficiently
and there must be no friction between the
moving parts and fixed parts;

- measurement C must not be greater than
the value shown in Tab. 3 (page 4). If this is
the case, it is necessary to modify the pillar
so that this measurement cor-responds;

- the electrical wiring path according to the
position of the control and safety instru­ments;

- presence of a mechanical gate stop (secu­rely anchored to the ground) in the closed
position in order to prevent the gate and the
reduction gear from moving beyond the
correct close position.

Battuta d’arresto

Gate stopper

Anta

Leaf

Hoja

Tope

Antes de proceder a la instalación del
automatismo, controlar:

- la estructura de la puerta sea lo sufi­cientemente sólida, las bisagras sean
eficientes y que no haya rozamiento
entre las piezas fijas y aquéllas móvi­les;

- la medida C no sea superior al dato
indicado en la Tab.3, pág. 4. En tal
caso, es necesario actuar sobre el pilar
hasta alcanzar dicha medida;

- el recorrido de los cables eléctricos
según las disposiciones de mando y
seguridad;

- la existencia de un tope para el cierre
(bien fijado en el suelo) para evitar que
la hoja/motorreductor llegue más allá
de lo requerido.

ITALIANO • ENGLISH • ESPAÑOL

-3-

Montaggio -

Assembly

- Montaje

Tab. 3

ITALIANO • ENGLISH • ESPAÑOL

A3000/A3006 -A3100/A3106 -A3024

APERTURA

OPENING

ABERTURA

A

mm

B

mm

C max

mm

90° 130 130 60 720

120° 130 110 50 720

A5000/A5006 -A5100/A5106 -A5024

APERTURA

OPENING

ABERTURA

A

mm

B

mm

C max

mm

90° 200 200 120 920

130° 200 140 70 920

1

Piastra di fissaggio

Fixing plate

Placa de fijación

E

mm

E

mm

B

Pilastro

Pillar

Pilar

C

A

Cerniera

Hinge

Bisagra

E

Anta pos. chiusura

Wing closed

Hoja cerrrada

1a

A

B

Applicare al pilastro la piastra di fissaggio
con la staffa di coda (fig. 1) rispettando le
quote A e B (Tab. 3) tra l'asse della cerniera
e il foro centrale della staffa. La staffa di
coda è dotata di ulteriori forature per varia­re l'angolo di apertura del cancello.
N.B.:
aumentando la misura B diminuisce l'an­golo di apertura con conseguente diminu­zione della velocità periferica e aumento
della spinta motore sull'anta. Aumentando
la misura A aumenta l'angolo di apertura
con conseguente aumento della velocità
periferica e diminuzione della spinta moto­re sull'anta.

Staffa di coda

Rear bracket

Soporte trasero

1b

Attach the fixing plate and the rear bracket (fig.

1) to the pilar observing measurement A and B
shown in Tab. 3, between the hinge pin and the
central hole in the bracket. The rear bracket is
equipped with additional holes to change the open­ing angle of the gate.

N.B.:

if measurement B is increased, the opening
angle is reduced. This therefore reduces the
peripheral speed and increases the thrust ex­erted by the motor on the gate. If measurement
A is increased, the angle of aperture is in­creased. This therefore increases the periph­eral speed and reduces the thrust exerted by
the motor on the gate.

Boccola

Bushing

Casquillo

M8x38

M8

Snodo di coda

Rear joint

Articulacìon
trasera

Den hinteren Bügel mit der entsprechen­den Klemmplatte (Abb. 1) unter Einhaltug
der Maße A und B (Tab. 3), und zwar dem
Achsenabstand zwischen zentraler Bügel­bohrung und Torangelzapfen, am Torpfei­ler befestigen. Der hinteren Bügel ist mit
einer Reihe von Bohrungen versehen, um
eine Änderung des Toröffnungswinkels zu
erlauben.
Wichtig!
Beachten Sie bitte, daß bei Erhöhen des
Maßen B der Toröffnungswinkel und dem­zufolge auch die periphärische Torlauf­geschwindigkeit vergrößert und der auf
den Torflügel ausgeübte Motorschub re­duziert.

-4-

Livellare la staffa

Level the braket

Nivelar el soporte

Piastra di fissaggio

Fixing plate

Placa de Fijación

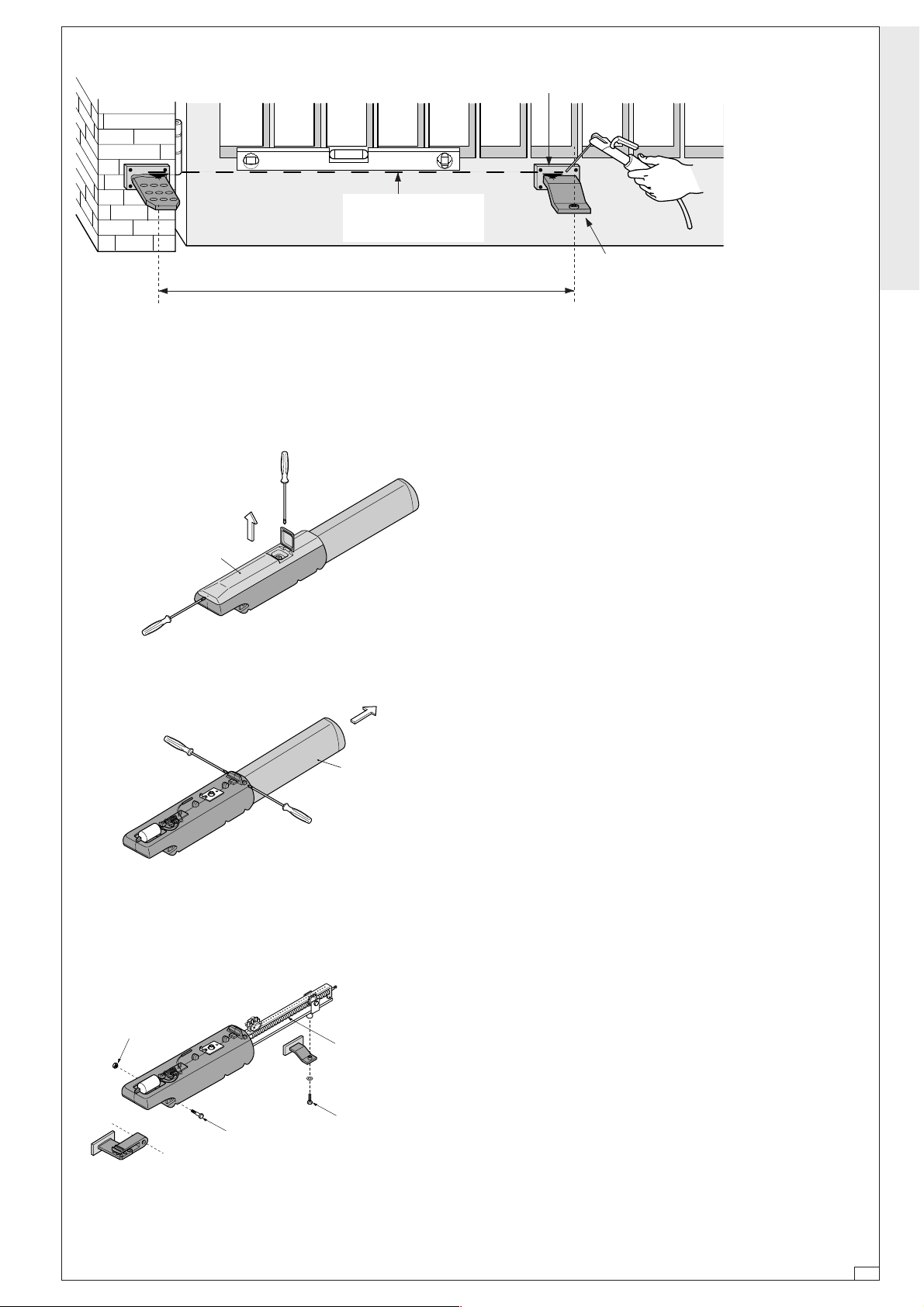

A cancello chiuso applicare sull'anta la
piastra di fissaggio, accertandosi che la
staffa di testa sia in asse orizzontale con
la staffa di coda e rispettando la misura
E.

Carter

Casing

Cárter

E

With the gate closed, attach the fixing plate
with the front bracket to the gate wing. The
anchor plate must be horizontally aligned
with the rear bracket and measurement E
must be observed.

Svitare le due viti di fissaggio del carter ed estrarlo.

Remove thje two screws which hold the casing in position and remove the rod.

Aflojar los dos tornillos de fijación del cárter y sacarlo.

Staffa di testa

Front bracket

Soporte delantero

Con la puerta cerrada, incorporar a la
hoja la placa de fijación mediante el so­porte delantero, en línea horizontal con el
soporte trasero, respetando la medida
E.

ITALIANO • ENGLISH • ESPAÑOL

Dado M8 autobloccante

M8 locknut

Tuerca M8 de seguridad

M8x50

N.B: è consigliabile lubrificare (con gras­so neutro) la vite senza fine e la boccola
al momento dell'installazione.

Stelo

Rod

Vástago

Vite senza fine

Worm-gear

Tornillo sin fin

Svitare le due viti di fissaggio dello stelo ed estrarlo.

Remove thje two screws which hold the rod in position and remove the rod.

Aflojar los dos tornillos de fijación del vástago y sacarlo.

Procedere al montaggio del motoriduttore alle due staffe.

Install the gear motor on the two brackets

Montar el motorreductor en los dos soportes.

M8x10

N.B: use neutral grease to lubricate the
wormgear and the washer at the moment
of installation.

Nota: es aconsejable lubricar (con grasa
neutra) el tornillo sin fin y la arandela en
el momento de la instalación.

-5-

Collegamenti alle schede elettroniche ZA3 / ZA4 / ZA5 / ZM2

Connections to the ZA3 - ZA4 - ZA5 or ZM2 electronic boards

Conexiones a la tarjeta electrónica ZA3 / ZA4 / ZA5 ó ZM2

ITALIANO • ENGLISH • ESPAÑOL

Motore -

Motore -

U V W

Motor

- Moteur 1 U V W

Motor

- Moteur 2 X Y W

A3000 - A3006 - A3100 - A3106
A5000 - A5006 - A5100 - A5106

Morsettiera motore

Motor terminal block

Caja de bornes para el motor

Morsettiera scheda elettronica

Terminal board electronics

Tablero de bornes tarjeta electrónica

Motore ­ Motore -

Motore ­ Motore -

Motor
Motor

Motor
Motor

N - M

Collegamento motore

Connection to motor

Conexión motor

Collegamenti elettrici ai quadri comando ZL14 o ZL19

Electrical connections to the ZL14 or ZL19 control panels

Conexiones eléctricas en los cuadros de mando ZL14 ó ZL19

N M F FA RC R RA

- Moteur 1 N1 M1 2 Fa1 Rc1 2 Ra1

- Moteur 2 N2 M2 2 Fa2 Rc2 2 Ra2

- Moteur 1 N1 M1 C Fa1 Rc1 C Ra1

- Moteur 2 N2 M2 C Fa2 Rc2 C Ra2

R - Rc

Microinterruttore di rallentamento motore in chiusura

Microswitch-deceleration of motor on closure

Microinterruptor deceleración motor en la fase de cierre

Morsettiera motore

Motor terminal block

Caja de bornes para el motor

Morsettiera quadro comando

Control panel terminal block

Caja de bornes cuadro de mando

ZL14

ZL19

A3024
A5024

F - Fa

Microinterruttore di finecorsa motore in apertura

Microswitch-limit switch of motor on aperture

Microinterruptor final de recorrido motor en la fase de apertura

-6-

R - Ra

Microinterruttore di rallentamento motore in apertura

Microswitch-deceleration of motor in aperture

Microinterruptor deceleración motor en la fase de apertura

Regolazione microinterruttore STOP in apertura

Adjusting the STOP microswitch for the aperture movement

Regulacion del microinterruptor de STOP en la fase de apertura

Slitta azionamento microinterruttore

Microswitch actuation runner

Corredera accionamiento microinterruptor

Asta porta-microinterruttore

Support plate microswitch

Chapa porta-microinterruptor

Vite di fissaggio

Fixing screw

Tornillo de fijación

Gruppo microinterrutore

Microswitch unit

Grupo microinterruptor

ITALIANO • ENGLISH • ESPAÑOL

Vite senza fine

Worm-gear

Tornillo sin fin

Madrevite

Screw-nut

Tornillo tuerca

Sbloccare il motoriduttore e portare
l'anta in posizione di apertura
massima desiderata. Svitare le viti di
fissaggio del gruppo microinterrutore.
Far scorrere il gruppo
microinterruttore sull'asta porta
microinterruttore fino a raggiungere
l'inserimento dello stesso mediante
contatto sulla slitta azionamento
gruppo microinterruttore.

Fissare il microinterruttore agendo
sulle rispettive viti.

- Release the gearmotor and move the
door to the maximum desired open
position.

Loosen the fixing screws of the
microswitch unit. Slide the microswitch
unit along the microswitch-support rod
until it is inserted by contact on the
microswitch unit actuation runner.

Fix the microswitch by tightening the
respective screws.

- Desbloquee el motorreductor y
coloque la hoja en la posición de
apertura máxima deseada.
Desenrosque los tornillos de fijación del
grupo microinterruptor. Haga deslizar
el grupo microinterruptor sobre la
varilla porta-microinterruptor hasta que
este se introduzca por contacto sobre
la corredera de accionamiento del
grupo microinterruptor.

Fije el microinterruptor apretando los
tornillos correspondientes.

-7-

ITALIANO • ENGLISH • ESPAÑOL

Regolazione microinterruttori di rallentamento in apertura e in chiusura

Adjusting the deceleration microswitches for aperture and closure

Regulación de los microinterruptores de reducción de la marcha en las fases de apertura y cierre

A3024
A5024

Battuta d’arresto

Gate jamb

Tope

Microinterruttore di rallentamento in
chiusura

Deceleration microswitch for closure

Micrinterruptor de reduccion de la marcha
en cierre

Vite senza fine

Worm-gear

Tornillo sin fin

Slitta azionamento
microinterruttore

Microswitch actuation runner

Corredera accionamiento
microinterruptor

Gruppo microinterruttore di
rallentamento e di stop in
apertura

Microswitch unit for slowing
and stopping during opening

Grupo microinterruptor de
deceleración y de parada
en apertura

100 mm

Asta porta
microinterruttore

Support plate
microswitch

Chapa porta
microinterruptor

Supporto cavo

Cable holder

Soporte paracables

IN APERTURA:

Sbloccare il motoriduttore e portare
l'anta in posizione di apertura
massima desiderata, svitare le viti di
fissaggio del gruppo microinterruttori

di rallentamento e di stop in apertura.
Far scorrere il gruppo microinterruttori

sull'asta porta microinterruttore fino a
raggiungere l'inserimento dello stesso
mediante contatto sulla slitta
azionamento microinterruttore.

Fissare il gruppo microinterruttori
agendo sulle rispettive viti.

IN CHIUSURA:

portare l'anta a non oltre 100 mm dalla
battuta d'arresto in chiusura (part. B).

Svitare le viti di fissaggio del gruppo
microinterruttore di rallentamento in
chiusura.

Far scorrere il gruppo microinterruttore
sull'asta portamicrointerruttore fino a
raggiungere l'inserimento dello stesso
mediante contatto sulla slitta

azionamento microinterruttore.
Fissare il gruppo microinterruttore

agendo sulle rispettiva viti.

Viti di fissaggio

Fixing screws

Tornillons de Fijación

Madrevite

Screw-nut

Tornillo tuerca

DURING OPENING:

Release the gearmotor and move the
wing to the maximum desired open
position, unscrew the fixing screws of the
deceleration microswitches unit and the
unit that controls the stop during opening.

Slide the microswitches unit along the
microswitch-support rod until it is inserted
by contact on the microswitch unit
actuation runner.

Fix the microswitches unit by tightening
the respective screws.

DURING CLOSURE:

move the wing to no closer than 100 mm
from the end stop during closure (detail
B).

Unscrew the fixing screws of the group
deceleration microswitch during closure.

Slide the microswitch unit along the
microswitch-support rod until it is inserted
by contact on the microswitch unit
actuation runner.

Fix the microswitch unit by tightening the
respective screws.

Madrevite

screw-nut

Tornilo tuerca

EN APERTURA:

Desbloquee el motorreductor y coloque
la hoja en la posición de apertura
máxima deseada, desenrosque los
tornillos de fijación del grupo
microinterruptores de deceleración y
de parada en apertura.

Haga deslizar el grupo microinterruptor
sobre la varilla porta-microinterruptor
hasta que este se introduzca por
contacto sobre la corredera de
accionamiento del microinterruptor.

Fije el microinterruptor apretando los
tornillos correspondientes.

EN CIERRE:

Coloque la hoja a no más de 100 mm
del tope de parada de cierre (det. B).

Desenrosque los tornillos de fijación del
grupo microinterruptores de
deceleración en cierre.

Haga deslizar el grupo microinterruptor
sobre la varilla porta-microinterruptor
hasta que este se introduzca por
contacto sobre la corredera de
accionamiento del microinterruptor.

Fije el grupo microinterruptor apretando
los tornillos correspondientes.

-8-

A3000
A3006
A3024

A5000
A5006
A5024

Sblocco a chiave personalizzata

Personalized key release

Desbloqueo mediante llave personalizada

Chiave

Key

Llave

Sportellino

CAME

Access door

Portillo

180

ITALIANO • ENGLISH • ESPAÑOL

Per sbloccare
l'operazione di sblocco va effettuata a
motore fermo:

1) sollevare lo sportellino;

2) inserire e girare la chiave che istanta-

neamente sblocca l'anta;

3) spingere o tirare l'anta manualmente.

Per bloccare nuovamente l'anta è suffi­ciente reinserire e girare la chiave

Releasing the unit

perform this step with the motor stopped:

1) raise the access door;

2) insert and turn the key. The gate will be
released immediately;

3) push or pull the gate manually.

The re-lock the gate, simply insert and turn
the key.

Para desbloquear
esta operación se debe efectuar con el
motor parado:

1) levantar el portillo;

2) introducir y girar la llave que ensegui-

da desbloquea la hoja;

3) empujar o tirar la hoja manualmente.

Para bloquear de nuevo la hoja, es sufi­ciente volver a introducir y girar la llave.

-9-

Applicazione per aperture verso l'esterno

Application for outside aperture

Aplicación para apertura hacia exterior

TAB. A

ITALIANO • ENGLISH • ESPAÑOL

E

B

Staffa supplementare

Supplementary bracket

Soporte adicional

- Rilevare le quote A e B (Tab. 4).

- Fissare la staffa di coda integrandola
con una staffa supplementare e appli­carla al pilastro.

- Aprire il cancello (max 90°), rilevare la
quota E (Tab. 4) e fissare all'anta la
staffa di testa.

- Procedere ai collegamenti elettrici
come da figg. 1 e 2;

- Riposizionare e regolare il micro inter­ruttore di apertura.

Esterno

- Outside-

Interno -

Insoide

A

- Measure the lenght of "A" and "B" (see
Tab 4).

- Attach the rear bracket together with a
supplementary bracket and fasten both
to the column.

- Open the gate (maximum 90°) and mea­sure "E" (see Tab 4), then fasten the front
bracket to the gate.

- Connect the wiring as shown in figs. 1
and 2;

- Reposition and adjust the opening mi­croswitch.

A

B

E

Exterior

- Interior

A3000

-3006

3100-3106

3024

A5000

-5006

5100-5106

5024

130 mm 200 mm

130 mm 200 mm

720 mm 920 mm

- Determinar las medidas A y B (Tab. 4).

- Fijar el soporte trasero en el pilar, tras
haberlo integrado por oltro adicional.

- Abrir la puerta (max 90°), determinar
la medida E (Tab. 4) y fijar en la hoja el
soporte delantero.

- Proceder a las conexiones eléctricas
de acuerdo con las figs. 1 y 2;

- Coloque nuevamente y regule el mi­crointerruptor de apertura.

M

-10-

U

V

W

Massa

Ground

Tierra

V

U

UV
XY

Fig. 1 Fig. 2

NM FFAR

Morsettiera motore

Motor terminal block

Caja de bornes para el motor

W

Morsettiera quadro comando

Control panel terminal block

Caja de bornes cuadro de mando

W
W

Motore ­Motore -

Motor
Motor

- Moteur 1

- Moteur 2

N1M1FFA1R
N2M2FFA1R

C

C1

C2

RR

A

A1

R1R

A2

R2R

MANUTENZIONE PERIODICA /

PERIODIC MAINTENANCE

/ MANTENIMIENTO PERIÓDICO

- Lubrificare la vite senza fine e i perni di
rotazione;

- Controllare le viti di fissaggio;

- Verificare l'integrita' dei cavi di collegamen­to.

- Lubricate the worm screw and the rotating
pins;

- Ceck the clamps screws;

- Ceck the connection cable's soundness.

- Lubrique el tornillo sin fin y los pernos de
rotación;

- Controle los tornillos de sujeción;

- Controle el estado de los cables de co­nexión.

ITALIANO • ENGLISH • ESPAÑOL

-11-

DICHIARAZIONE DEL FABBRICANTE

Allegata alla documentazione tecnica (l’originale della Dichiarazione è disponibile a richiesta)

I Rappresentanti della

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030Dosson di Casier - Treviso - ITALYtel
([phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Dichiarano sotto la propria responsabilità che i/il prodotto/i denominato/i ...

A3000 • A3006 • A3100 • A3106 • A3024 • A3124
A5000 • A5006 • A5100 • A5106 • A5024 • A5124

D001 • H3000 • LOCK81 • LOCK82

… sono conformi alle disposizioni legislative Nazionali che traspongono le seguenti Direttive
Comunitarie (dove specificatamente applicabili):

DIRETTIVA MACCHINE 98/37/CE
DIRETTIVA BASSA TENSIONE 73/23/CEE - 93/68/CEE
DIRETTIVA COMPATIBILITÀ ELETTROMAGNETICA 89/336/CEE - 92/31/CEE
DIRETTIVA R&TTE 1999/5/CE

Ai sensi dell’Allegato II B della Direttiva Macchine 98/37/CE

Documentazioni tecniche specifiche dei prodotti sono disponibili a richiesta!

Inoltre, dichiara che il/i prodotto/i, oggetto della presente dichiarazione, sono costruiti nel rispetto
delle seguenti principali norme armonizzate:

EN 292 PA RT E 1ª E 2ª SICUREZZA DEL MACCHINARIO.
EN 12453 CHIUSURE INDUSTRIALI, COMMERCIALI …
EN 12445 CHIUSURE INDUSTRIALI, COMMERCIALI …
EN 60335 - 1 SICUREZZA NEGLI APPARECCHI AD USO DOMESTICO ...
EN 60204 - 1 SICUREZZA DEL MACCHINARIO.
EN 50081 - 1 E 2COMPATIBILITÀ ELETTROMAGNETICA.
EN 50082 - 1 E 2COMPATIBILITÀ ELETTROMAGNETICA.

AVVERTENZA IMPORTANTE!

È vietato mettere in servizio il/i prodotto/i, oggetto della presente dichiarazione, prima del
completamento e/o incorporamento, in totale conformità alle disposizioni della Direttiva
Macchine 98/37/CE

RESPONSABILE TECNICO

Sig. Gianni Michielan

Data della presente dichiarazione 07/12/2001

Firma dei Rappresentanti

PRESIDENTE

Sig. Paolo Menuzzo

MANUFACTURER’S DECLARATION

Enclosed with the technical documentation (the original copy of the Declaration is available on request)

The representatives of

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Hereby declare, under their own respons ibility, that the product/s called ...

As per Enclosure II B of Machinery Directive 98/37/CE

A3000 • A3006 • A3100 • A3106 • A3024 • A3124
A5000 • A5006 • A5100 • A5106 • A5024 • A5124

D001 • H3000 • LOCK81 • LOCK82

… comply with the Italian National Legal Provisions that transpose the
following Community Directives (where specifically applicable):

MACHINERY DIRECTIVE 98/37/CE
LOW VOLTAGE DIRECTIVE 73/23/EEC - 93/68/EEC
LECTROMAGNETIC COMPATIBILITY DIRECTIVE 89/336/EEC - 92/31/EEC
R&TTE DIRECTIVE 1999/5/CE

Specific technical documentation on the products is available on request!

DECLARACION DEL FABRICANTE

De conformidad con el Anexo II B de la Directiva de Máquinas 98/37/CE

Los Representantes de la compañía

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Declaran bajo su responsabilidad que el/los producto/s denominado/s ...

A3000 • A3006 • A3100 • A3106 • A3024 • A3124
A5000 • A5006 • A5100 • A5106 • A5024 • A5124

D001 • H3000 • LOCK81 • LOCK82

… cumplen con las disposiciones legislativas nacionales que trasponen las siguientes
Directivas Comunitarias (donde específicamente aplicables):

DIRECTIVA DE MÁQUINAS 98/37/CE
DIRECTIVA DE BAJA TENSIÓN 73/23/CEE - 93/68/CEE
DIRECTIVA DE COMPATIBILIDAD ELECTROMAGNÉTICA 89/336/CEE - 92/31/CEE
DIRECTIVA R&TTE 1999/5/CE

Date of the present declaration 07/12/2001

Also, they furthermore represent and warrant that the product/s that are the subject of the present
Declaration are manufactured in the respect of the following main harmonized provisions:

EN 292 PAR T 1 AND 2MACHINERY SAFETY.
EN 12453 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 12445 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 60335 - 1 SAFETY IN APPARATUSES FOR HOME USE.
EN 60204 - 1 MACHINERY SAFETY.
EN 50081 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.
EN 50082 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.

IMPORTANT CAUTION!

It is forbidden to market/use product/s that are the subject of this declaration before completing and/
or incorporating them in total compliance with the provisions of Machinery Directive 98/37/CE

Signatures of the Representatives

TECHNICAL MANAGER

Mr. Gianni Michielan

Fecha de la presente declaración 07/12/2001Adjunta a la documentación técnica (el original de la Declaración está disponible previa petición)

Los productos objeto de esta declaración están fabricados respetando las siguientes normas
armonizadas:

EN 292 PAR TE 1ª Y 2ª SEGURIDAD DE LAS MÁQUINAS.
EN 12453 CIERRES INDUSTRIALES, COMERCIALES …
EN 12445 CIERRES INDUSTRIALES, COMERCIALES …
EN 60335 - 1 SEGURIDAD DE LOS APARATOS PARA USO DOMÉSTICO...
EN 60204 - 1 SEGURIDAD DE LAS MÁQUINAS.
EN 50081 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.
EN 50082 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.

AVVERTENZA IMPORTANTE!

Está prohibido hacer uso de el/los producto/s, objeto de la presente declaración antes de completarlo/
s y/o incorporarlo/s en total conformidad a las disposiciones de la Directiva de Máquinas 98/37/CE.

Firma de los Representantes

RESPONSABLE TÉCNICO

Sr. Gianni Michielan

MANAGING DIRECTOR

Mr. Paolo Menuzzo

PRESIDENTE

Sr. Paolo Menuzzo

Documentación técnica específica de los productos está disponible previa petición

Tutti i dati sono stati controllati con la massima cura. Non ci
assumiamo comunque alcuna responsabilità per eventuali errori
od omissioni.

ASSISTENZA TECNICA

NUMERO VERDE

SISTEMA QUALITÀ

CERTIFICATO

800 295830

EB

W

www.came.it

E-MAIL

CANCELLI AUTOMATICI

[e-mail]

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

All data checked with the maximum care. However, no liability is
accepted for any error or omission.

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI)

([phone] ([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.____________MIAMI ( FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM NU - SA LESSINES

([phone] ([phone]

Todos los datos se han controlado con la máxima atención. No
obstante no nos responsabilizamos de los posibles errores u
omisiones.

CAME FRANCE S.A. ____NANTERRE CEDEX ( PARIS)

([phone] ([phone]
CAME GMBH________KORNTAL BEI (STUTTGART)

([phone] ([phone]
CAME GMBH____________SEEFELD BEI ( BERLIN)

([phone] ([phone]
CAME PL SP.ZO.O______________WARSZAWA

([phone] ([phone]
CAME UNITED KINGDOM LTD___NOTTINGHAM

([phone] ([phone]
