119BW70FR

AUTOMATISME

POUR PORTAILS COULISSANTS

Manuel d’installation

OPS001

rançais

119BW70FR

ATTENTION !

Instructions importantes pour la sécurité des personnes :

À LIRE ATTENTIVEMENT !

Avant-propos

• Ce produit ne devra être destiné qu'à l'utilisation pour laquelle il a été expressément conçu. Toute autre utilisation est à considérer comme dangereuse. La société CAME S.p.A. décline toute responsabilité en cas d'éventuels dommages provoqués par des utilisations impropres, incorrectes et déraisonnables • Conserver ces instructions avec les manuels d'installation et d'utilisation des composants du système d'automatisation.

Avant l'installation

(contrôle du matériel existant : en cas d'évaluation négative, ne procéder à l'installation qu'après avoir e ectué la mise en sécurité conforme)

• S'assurer que la partie à automatiser est en bon état mécanique, qu'elle est équilibrée et alignée, et qu'elle s'ouvre et se ferme correctement. S'assurer en outre de la présence de butées mécaniques appropriées • En cas d'installation de l'automatisme à une hauteur inférieure à 2,5 m par rapport au sol ou par rapport à un autre niveau d'accès, évaluer la nécessité d'éventuels dispositifs de protection et/ou d'avertissement • En cas d'ouvertures piétonnières dans les vantaux à automatiser, prévoir un système de blocage de leur ouverture durant le mouvement • S'assurer que l'ouverture du vantail automatisé ne provoque aucun coincement avec les parties ﬁ xes présentes tout autour • Ne pas installer l'automatisme dans le sens inverse ou sur des éléments qui pourraient se plier. Si nécessaire, renforcer les points de ﬁ xation • Ne pas installer l'automatisme sur des vantaux non positionnés sur une surface plane • S'assurer que les éventuels dispositifs d'arrosage ne peuvent pas mouiller l'automatisme de bas en haut • S'assurer que la température du lieu d'installation correspond à celle indiquée sur l'automatisme • Suivre toutes les instructions étant donné qu'une installation incorrecte peut provoquer de graves lésions • Il est important, pour la sécurité des personnes, de suivre ces instructions. Conserver ces instructions.

Installation

• Signaler et délimiter correctement le chantier aﬁ n d'éviter tout accès imprudent à la zone de travail de la part de personnes non autorisées, notamment des mineurs et des enfants • Manipuler les automatismes de plus de 20 kg avec une extrême prudence. Prévoir, si nécessaire, des instruments adéquats pour une manutention en toute sécurité • Toutes les commandes d'ouverture (boutons, sélecteurs à clé, lecteurs magnétiques, etc.) doivent être installées à au moins 1,85 m du périmètre de la zone d'actionnement du portail, ou bien en des points inaccessibles de l'extérieur à travers le portail. Les commandes directes (à bouton, à e eurement, etc.) doivent en outre être installées à une hauteur minimum de 1,5 m et être inaccessibles au public • Toutes les commandes en modalité « action maintenue » doivent être positionnées dans des endroits permettant de visualiser les vantaux en mouvement ainsi que les zones correspondantes de passage ou d'actionnement • Appliquer une étiquette permanente indiquant la position du dispositif de déblocage • Avant de livrer l'installation à l'utilisateur, en contrôler la conformité à la norme EN 12453 (essais d'impact), s'assurer que l'automatisme a bien été réglé comme il faut et que les dispositifs de sécurité, de protection et de déblocage manuel fonctionnent correctement • Les Symboles d'Avertissement (ex. : plaquette portail) doivent être appliqués dans des endroits spéciﬁ ques et bien en vue.

Instructions et recommandations particulières pour les utilisateurs

• Dégager et nettoyer les zones d'actionnement du portail. S'assurer de l'absence de toute végétation dans le rayon d'action des photocellules et de tout obstacle dans celui de l'automatisme • Ne pas permettre aux enfants de jouer avec les dispositifs de commande ﬁ xes ou de stationner dans la zone de manœuvre du portail. Conserver hors de leur portée les dispositifs de commande à distance (émetteurs), ou tout autre dispositif de commande, aﬁ n d'éviter l'actionnement involontaire de l'automatisme. • L’appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou par des personnes dotées d'une expérience et d'une connaissance insu santes, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions sur l'utilisation en toute sécurité de l'appareil et sur la compréhension des dangers y étant liés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien que doit e ectuer l'utilisateur ne doivent pas être conﬁ és à des enfants laissés sans surveillance • Contrôler

souvent l'installation aﬁ n de s'assurer de l'absence d'anomalies et de signes d'usure ou de dommages sur les structures mobiles, les composants de l'automatisme, tous les points et dispositifs de ﬁ xation, les câbles et les connexions accessibles. Les points d'articulation (charnières) et de frottement (glissières) doivent toujours être lubriﬁ és et propres • Contrôler le bon fonctionnement des photocellules et des bords sensibles tous les six mois. Pour s'assurer du bon fonctionnement des photocellules, y passer devant un objet durant la fermeture ; si l'automatisme inverse le sens de la marche ou qu'il se bloque, les photocellules fonctionnent correctement. Il s'agit de l'unique opération d'entretien à e ectuer avec l'automatisme sous tension. Assurer un nettoyage constant des verres des photocellules (utiliser un chi on légèrement humidiﬁ é d'eau ; ne pas utiliser de solvants ni d'autres produits chimiques qui pourraient endommager les dispositifs) • En cas de réparations ou de modiﬁ cations nécessaires des réglages de l'installation, débloquer l'automatisme et ne l'utiliser qu'après le rétablissement des conditions de sécurité • Couper le courant électrique avant de débloquer l'automatisme pour des ouvertures manuelles et avant toute autre opération aﬁ n d'éviter les situations de danger potentielles. Consulter les instructions

• Si le câble d'alimentation est endommagé, son remplacement doit être e ectué par le fabricant, ou par son service d'assistance technique, ou par une personne ayant son même niveau de qualiﬁ cation aﬁ n de prévenir tout risque • Il est INTERDIT à l'utilisateur d'exécuter des OPÉRATIONS QUI NE LUI AURAIENT PAS ÉTÉ EXPRESSÉMENT DEMANDÉES ET QUI NE SERAIENT PAS INDIQUÉES dans les manuels. Pour les réparations, les modiﬁ cations des réglages et pour les entretiens curatifs, S'ADRESSER À L'ASSISTANCE TECHNIQUE • Noter l'exécution des contrôles sur le registre des entretiens périodiques.

• Éviter d'intervenir à proximité des charnières ou des organes mécaniques en mouvement • Ne pas pénétrer dans le rayon d'action de l'automatisme lorsque ce dernier est en mouvement • Ne pas s'opposer au mouvement de l'automatisme aﬁ n d'éviter toute situation dangereuse • Faire toujours très attention aux points dangereux qui devront être signalés par des pictogrammes et/ou des bandes jaunes et noires spéciﬁ ques • Durant l'utilisation d'un sélecteur ou d'une commande en modalité « action maintenue », toujours s'assurer de l'absence de toute personne dans le rayon d'action des parties en mouvement jusqu'au relâchement de la commande • L'actionnement de l'automatisme peut avoir lieu à tout moment et sans préavis • Toujours couper le courant électrique durant les opérations de nettoyage ou d'entretien

Instructions et recommandations particulières pour tous

Danger d'écrasement des pieds

Danger d'écrasement des mains

Danger parties sous tension

Passage interdit durant la manœuvre

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

LÉGENDE

 Ce symbole indique des parties à lire attentivement.

Ce symbole indique des parties concernant la sécurité.

⚠

Ce symbole indique ce qui doit être communiqué à l'utilisateur.

☞

RÉFÉRENCES NORMATIVES

Came Cancelli Automatici S.p.A. est une société certifiée pour les systèmes de gestion de la qualité ISO 9001 et de gestion environnementale ISO 14001. Le produit en question est conforme aux normes en vigueur citées dans la déclaration de conformité.

DESCRIPTION

Automatisme avec carte électronique, dispositif de contrôle du mouvement et détection de l'obstacle et butées de fin de course mécaniques, pour portails coulissants jusqu'à 400 kg et 10 m de long.

Utilisation prévue

L’automatisme OPS001 a été conçu pour motoriser des portails coulissants à usage résidentiel ou collectif.

Toute installation et toute utilisation autres que celles qui sont indiquées dans ce manuel sont interdites.

Limites d'utilisation

Type OPS001

Longueur max. vantail (m) 10 Poids max. vantail (Kg) 400

Données techniques

Type OPS001

Degré de protection (IP) 44 Alimentation (V - 50/60 Hz) 230 AC Alimentation moteur (V) 24 DC Absorption max. (A) 7 Consommation en standby (W) 7,4 Consommation avec Green power (W) 1,2 Puissance max. (W) 150

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

Intermittence/Fonctionnement (%) 50 Température de fonctionnement (°C) -20 ÷ +55 Classe d'isolation I Poids (Kg) -

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Description des parties

1. Couvercle

2. Support porte-cartes

3. Motoréducteur

4. Plaque de fixation

5. Vis de fixation UNI 5739 M12X60

6. Rondelle Ø 12

7. Écrou UNI 5588 M12

8. Couvercle de protection de la carte

9. Carte électronique

10. Porte-cartes

11. Levier de déblocage

12. Serrure

13. Ailettes de fin de course

14. Carte EMC02

15. Transformateur

16. Dispositif de fin de course

17. Clé de déblocage

18. Orifice de passage du câble de déblocage

Dimensions (mm)

349

117

298

300

170

160

211

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Installation standard

1. Automatisme

2. Ailettes de fin de course

3. Crémaillère

4. Sélecteur à clé

5. Feu clignotant

6. Photocellules

7. Butée d'arrêt

8. Émetteur

9. Patins de guidage

10. Boîtier de dérivation

INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION

L’installation doit être effectuée par du personnel qualifié et dans le plein respect des normes en vigueur.

⚠

Contrôles préliminaires

Avant d'installer l'automatisme, il faut :

⚠

• contrôler que le portail est stable et que les roues de guidage sont en bon état et bien lubrifiées ;

• contrôler que le rail est solidement fixé au sol, entièrement en surface et qu'il ne présente aucune irrégularité pouvant empêcher le mouvement du portail ;

• contrôler que les patins de guidage supérieurs ne provoquent aucun frottement ;

• s'assurer de la présence d'une butée d'arrêt mécanique aussi bien à l'ouverture qu'à la fermeture ;

• s'assurer que le point de fixation du motoréducteur est à l'abri de tout choc et que la surface de fixation est bien solide ;

• prévoir sur le réseau d'alimentation, conformément aux règles d'installation, un dispositif de déconnexion omnipolaire spécifique pour le sectionnement total en cas de surtension catégorie III (à savoir avec un espace de plus de 3 mm entre les contacts) ;

• s'assurer que les éventuelles connexions à l'intérieur du boîtier (réalisées pour la continuité du circuit de protection) sont bien dotées d'une isolation supplémentaire par rapport aux autres parties conductrices internes ;

• prévoir des tuyaux et des conduites pour le passage des câbles électriques afin de les protéger contre la détérioration mécanique.

Outils et matériel

S'assurer de disposer de tous les instruments et de tout le matériel nécessaire pour effectuer l'installation en toute sécurité

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

et conformément aux normes en vigueur. La figure illustre quelques exemples d'outils utiles à l'installateur.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Types de câbles et épaisseurs minimum

Connexion Type câble

Alimentation armoire 230 V AC Feu clignotant 2 x 0,5 mm Émetteurs photocellules 2 x 0,5 mm Récepteurs photocellules 4 x 0,5 mm

FROR CEI

20-22 CEI EN

50267-2-1 Dispositifs de commande et de sécurité

Longueur câble

1 < 10 m

3G x 1,5 mm

2 x 0,5 mm

Longueur câble

10 < 20 m

3G x 1,5 mm

2 x 0,5 mm 4 x 0,5 mm

2 x 0,5 mm

Longueur câble

20 < 30 m

3G x 1,5 mm

2 x 0,5 mm 4 x 0,5 mm

2 x 0,5 mm

Antenne RG58 max. 10 m

 si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des câbles en

fonction de l'absorption effective des dispositifs connectés et selon les prescriptions de la norme CEI EN 60204-1. Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans le tableau doivent être réévaluées en fonction des absorptions et des distances effectives. Pour les connexions de produits non indiqués dans ce manuel, considérer comme valable la documentation jointe à ces derniers.

INSTALLATION

Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation de l'automatisme et des

⚠

accessoires varie en fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution la plus indiquée.

Pose des tuyaux annelés

Creuser la fosse pour la tourelle. Prévoir les boîtes de jonction et les tuyaux annelés nécessaires pour les raccordements issus du boîtier de dérivation. Il est conseillé de prévoir un tuyau annelé Ø 60 mm pour la connexion du motoréducteur et des tuyaux Ø 25 mm pour les accessoires. Prévoir un tuyau de Ø 20 mm pour l'éventuel passage du câble de l'extérieur.

 Le nombre de tuyaux dépend du type d'installation et des accessoires prévus.

400

300

450

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Pose de la plaque de fixation

Préparer une tourelle plus grande que la plaque de fixation et l'introduire dans le trou. La tourelle doit dépasser de 50 mm du sol. Insérer une grille en fer dans la tourelle pour armer le ciment. Introduire les vis dans la plaque de fixation et les bloquer à l'aide des rondelles et des écrous. E xtraire les agrafes préformées à l'aide d'un tournevis ou d'une pince.

En présence de la crémaillère, positionner la plaque de fixation en respectant les dimensions indiquées sur le dessin. Attention ! Les tuyaux doivent passer à travers les trous prévus.

105

Remplir la tourelle de ciment, la plaque doit être parfaitement nivelée et avec le filet des vis totalement en surface. Attendre que le tout se solidifie pendant au moins 24 heures. Enlever la tourelle et remplir de terre le trou autour du bloc de ciment.

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Enlever les écrous et les rondelles des vis. Introduire les câbles électriques dans les tuyaux jusqu'à ce qu'ils sortent d'environ 600 mm.

Préparation du motoréducteur

Enlever le couvercle du motoréducteur en dévissant les vis latérales.

Positionner le motoréducteur sur la plaque de fixation. Attention ! Les câbles électriques doivent passer sous le carter du motoréducteur.

Percer les passe-câbles et les introduire dans le logement après avoir fait passer les câbles. Soulever le motoréducteur de 5÷10 mm de la plaque en intervenant sur les pieds filetés en acier afin de permettre, par la suite, les éventuels réglages entre pignon et crémaillère.

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

5 ÷ 10

- Code manuel :

Page

1 ÷ 2

119BW70FR

Fixation de la crémaillère

 En présence de la crémaillère, régler directement la distance d'accouplement pignon-crémaillère, dans le cas

contraire suivre les illustrations pour la fixation en procédant comme suit :

- débloquer le motoréducteur (voir paragraphe déblocage du motoréducteur) ;

- poser la crémaillère sur le pignon du motoréducteur ;

- souder ou fixer la crémaillère au portail sur toute sa longueur. Pour l'assemblage des modules de la crémaillère, positionner un morceau de rebut de cette dernière sous le point de jonction et le bloquer au moyen de deux mors.

Réglage de l'accouplement pignon-crémaillère

Ouvrir et fermer le portail manuellement et régler la distance de l'accouplement pignon-crémaillère à l'aide des pieds filetés (réglage vertical) et des fentes (réglage horizontal). Ces opérations permettent d'éviter que le poids du portail ne pèse sur l'automatisme.

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Fixation du motoréducteur

Au terme du réglage, fixer le motoréducteur à la plaque à l'aide des rondelles et des écrous.

Détermination des points de fin de course

En phase d'ouverture :

- ouvrir complètement le portail ;

- enfiler l'ailette de fin de course d'ouverture sur la crémaillère jusqu'au déclic du minirupteur (ressort) ;

- la fixer à l'aide des goujons.

Ressort

En phase de fermeture :

- fermer complètement le portail ;

- enfiler l'ailette de fin de course de fermeture sur la crémaillère jusqu'au déclic du minirupteur (ressort) ;

- la fixer à l'aide des goujons. Éviter que le portail n'arrive contre la butée d'arrêt en phase d'ouverture comme en phase de fermeture.

⚠

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION

Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les éventuelles

⚠

batteries.

Alimentation de la carte électronique et des dispositifs de commande : 24 V AC/DC.

Attention ! Les accessoires connectés sur 10-11 ne doivent pas dépasser tous ensemble 20 W.

⚠

Les fonctions sont configurées au moyen des commutateurs DIP et les réglages à l'aide des trimmers. Toutes les connexions sont protégées par des fusibles rapides.

TABLEAU FUSIBLES

Fusible de ligne 1,6 A-F

Fusible accessoires / carte 2 A-F

Description des parties

1. DIP

2. Trimmers

3. Bouton de programmation

4. LED de signalisation

5. Bouton de commande (7)

6. Barrettes de connexion pour encodeur et fin de course

7. Barrettes de connexion pour dispositifs de commande et de sécurité

8. Barrette de connexion pour sélecteur à clavier

9. Barrette de connexion pour motoréducteur

10. Barrette d'alimentation accessoires

11. Barrette d'alimentation de la carte électronique

12. Fusible accessoires / carte

13. Barrette de connexion de l'antenne

14. Connecteur pour carte AF

15. Barrette de connexion pour module Green power

16. Connecteur pour carte R800

17. Barrette d'alimentation

18. Fusible de ligne

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Alimentation

Alimentation 230 V AC 50/60 Hz

Sortie alimentation accessoires 24 V AC/DC, max. 20 W

24 0 10 11 E

Dispositifs de commande

Alimentation carte électronique 24 V AC/DC

Fonction OUVERTURE-FERMETURE-INVERSION (pas-à-pas) depuis un dispositif de commande (contact NO). Il est également possible d'activer la commande

10 TS

OUVERTURE-ARRÊT-FERMETURE-ARRÊT depuis la programmation des fonctions.

Fonction OUVERTURE PARTIELLE depuis un dispositif de commande (contact NO).

Bouton d'ARRÊT (contact NF). Permet l'arrêt du portail

A B 1 2 3P 7

avec désactivation de la fermeture automatique. Pour reprendre le mouvement, appuyer sur le bouton de commande ou sur un autre dispositif de commande.

S'il n'est pas utilisé, le désactiver en phase de programmation.

Bleu Blanc

Sélecteur à clavier

Antenne avec câble RG58 pour la commande à distance

Connecteur pour carte AF (AF868 ou AF43S) pour la commande à distance

Connecteur pour carte R800 (la carte R800 permet l'utilisation du sélecteur à clavier)

Soulever le volet de la carte pour pouvoir insérer les cartes enfichables dans les connecteurs

R800

dédiés.

ATTENTION ! Avant l'insertion d'une carte enfichable (ex. : AF, R800), il est OBLIGATOIRE DE METTRE HORS

⚠

TENSION et de déconnecter les éventuelles batteries.

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Connexion motoréducteur avec encodeur et fin de course

Fin de course d'ouverture (contact NF)

Fin de course de fermeture (contact NF)

FC FA F

+ E -

M N

Vert

Marron

Blanc

Encodeur

Motoréducteur 24 V CC

Dispositifs de signalisation

Feu clignotant (Portée contact 24 V AC/DC - 25 W max.)

10 11 E

Dispositifs de sécurité

+ E

Connexion photocellules en modalité réouverture durant la fermeture (contact NF) ou l'attente obstacle, voir programmation des fonctions

10 TS 2 CX

Connexion test services pour photocellules

Photocellules

Configurer le contact CX (NF), entrée pour dispositifs de sécurité type photocellules, conformes à la norme EN 12978.

En phase de programmation des fonctions, l'entrée CX peut être configurée en :

- C1 réouverture durant la fermeture : durant la phase de fermeture du portail, l’ouverture du contact provoque l'inversion du mouvement jusqu'à ouverture totale ;

- C4 attente obstacle : arrêt du portail en mouvement avec reprise du mouvement après élimination de l'obstacle.

Si le contact CX n'est pas utilisé, le désactiver en phase de programmation.

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

Connexion de sécurité des photocellules (test services)

La carte contrôle le bon fonctionnement des photocellules à chaque commande d'ouverture ou de fermeture. Les anomalies, quelles qu'elles soient, désactivent les commandes.

119 BW70 FR vers.

Activer la fonction depuis la programmation.

- Code manuel :

Page

10 2 TX

TX 2

DN10

TX 2

DN10

119BW70FR

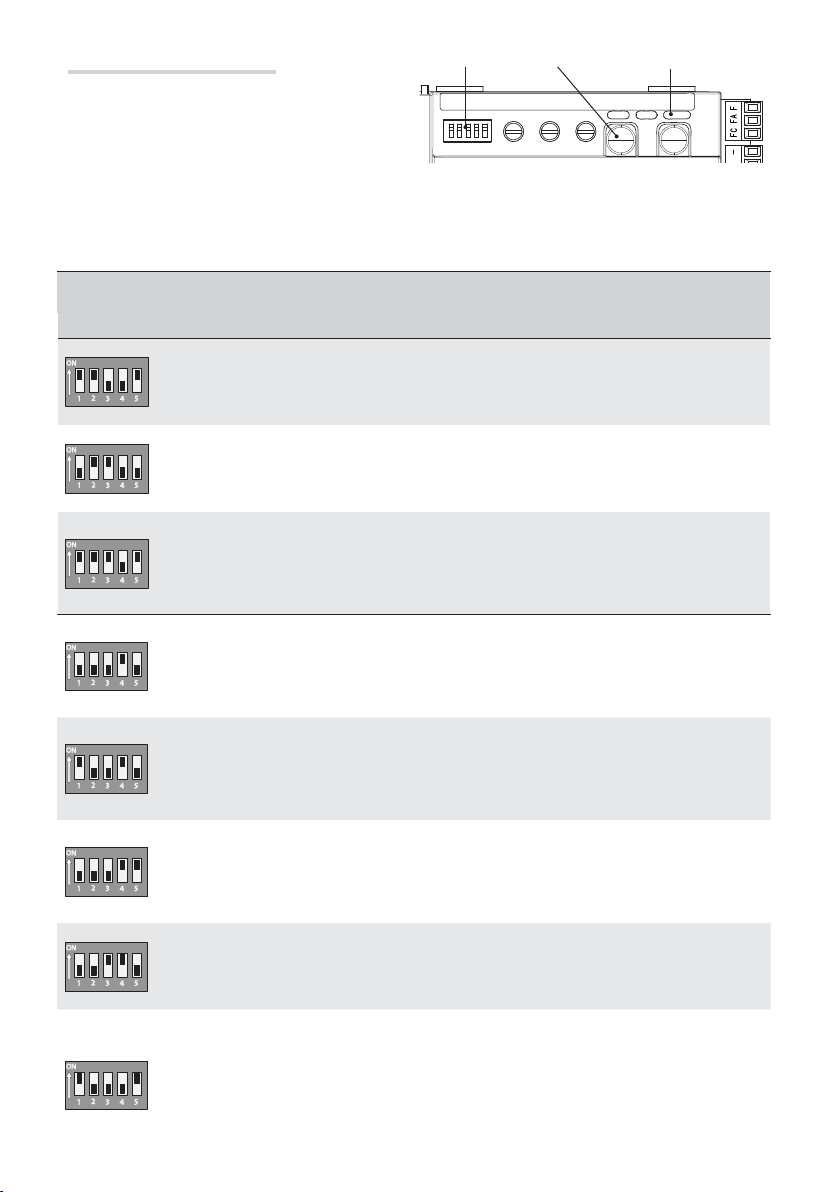

Programmation des fonctions

DIP LED rouge (PRG)

Touche P1

 IMPORTANT ! Lancer la programmation en respectant l'ordre des fonctions indiquées dans la liste ci-dessous.

Pour effectuer la programmation des fonctions, l'automatisme doit être à l'arrêt.

⚠

Au terme de la programmation, positionner tous les commutateurs DIP sur OFF.

 Il est possible de mémoriser au maximum 25 utilisateurs

 IMPORTANT ! Lancer la programmation à partir des fonctions de Sens d'ouverture, ARRÊT TOTAL et

Autoapprentissage.

DIP Description des fonctions

Sens d'ouverture

L'automatisme est, par défaut, configuré pour une installation à gauche. Pour une installation à droite : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s. Pour revenir aux paramètres par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois.

ARRÊT TOTAL par bouton (contact 1-2)

La fonction est, par défaut, activée. Pour la désactiver : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant clignote et le buzzer sonne 2 fois. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant reste allumé et le buzzer sonne pendant 1 s.

Auto-apprentissage de la course

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le portail effectuera une série de manœuvres pour permettre l'identification des points de fin de course et de ralentissement. Le voyant rouge clignote durant le réglage. Au terme du réglage, le buzzer sonne pendant 1 s. En cas de réglage incorrect, le voyant clignote rapidement et le buzzer sonne 4 fois. Il est possible d'interrompre l'auto-apprentissage de la course en appuyant sur la touche P1.

Entrée sur contact 2-CX

Réouverture durant la fermeture ou l'attente d'obstacle (contact 2-CX)

La fonction est par défaut configurée en mode réouverture durant la fermeture. Pour activer le mode attente d'obstacle : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne pendant 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois.

Auto-apprentissage de la course partielle

Au moyen du bouton de commande (7) de la carte, amener le portail dans la position d'ouverture partielle souhaitée. Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois. Si l'ouverture partielle sort des limites minimales et maximales configurées par défaut, le voyant clignote rapidement et le buzzer sonne 4 fois.

OUVERTURE-FERMETURE-INVERSION ou OUVERTURE-ARRÊT-FERMETURE-ARRÊT par bouton (contact 2-7)

La fonction par défaut est OUVERTURE-FERMETURE-INVERSION. Pour l'activer en mode OUVERTURE-ARRÊT-FERMETURE-ARRÊT : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois

Fermeture automatique

La fonction est, par défaut, désactivée. Son activation requiert l'exécution des opérations suivantes : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois. L’attente avant la fermeture automatique démarre au moment où le portail atteint le point de fin de course en phase d'ouverture pendant un délai réglable au moyen du trimmer TFA.

L'intervention des dispositifs de sécurité pour détection d'obstacle, après un arrêt total ou à défaut de tension, empêche l'activation

⚠

de la fermeture automatique.

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Fermeture automatique après une ouverture partielle

⚠Étant donné que la fonction est désactivée, après une commande d'ouverture, le portail se ferme automatiquement jusqu'au point

d'ouverture partielle précédemment configuré. Pour fermer complètement le portail, envoyer une commande 2-7 par bouton ou par émetteur.

Test Services

Détection obstacle avec moteur éteint

La fonction est, par défaut, désactivée. Son activation requiert l'exécution des opérations suivantes : Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois

Encodeur

Action maintenue par bouton

Le portail s'ouvre et se ferme lorsque le bouton reste enfoncé.

⚠

Bouton d'ouverture connecté sur 2-3P (contact NO) et bouton de fermeture connecté sur 2-7 (contact NO) Tous les autres dispositifs de commande, même radio, sont désactivés.

Préclignotement (durée du préclignotement : 5 s)

Réglage de la vitesse de manœuvre

La vitesse de manœuvre est, par défaut, configurée à 100%. Pour réduire la vitesse de manœuvre de 40% : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant rouge reste allumé et le buzzer sonne 1 s. Pour revenir à la configuration par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer sonne 2 fois.

Mémorisation valeur trimmer

Régler, à l'aide des trimmers, le temps de fermeture automatique (TFA), la vitesse de ralentissement (V.RAL.) et la sensibilité (SENS.). Pour mémoriser les valeurs : sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste allumé et le buzzer sonne 1 s.

Attention ! Le défaut de mémorisation des données provoque la perte des réglages.

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

Ouverture partielle par émetteur

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant rouge clignote. Appuyer, dans les 10 secondes qui suivent, sur une touche de l'émetteur à mémoriser. Après mémorisation, le voyant rouge s'allume et le buzzer sonne pendant 1 s. En cas d'émetteur déjà mémorisé, le voyant clignote rapidement et le buzzer sonne 4 fois.

119 BW70 FR vers.

Ouverture uniquement par émetteur

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant rouge clignote. Appuyer, dans les 10 secondes qui suivent, sur une touche de l'émetteur à mémoriser. Après mémorisation, le voyant rouge reste allumé et le buzzer sonne pendant 1 s. En cas d'émetteur déjà mémorisé, le voyant clignote rapidement et le buzzer sonne 4 fois.

- Code manuel :

Page

OUVERTURE-FERMETURE-INVERSION par émetteur

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant rouge clignote. Appuyer, dans les 10 secondes qui suivent, sur une touche de l'émetteur à mémoriser. Après mémorisation, le voyant rouge reste allumé et le buzzer sonne pendant 1 s. En cas d'émetteur déjà mémorisé, le voyant clignote rapidement et le buzzer sonne 4 fois.

GESTION UTILISATEURS MAX. 25

119BW70FR

OUVERTURE-ARRÊT-FERMETURE-ARRÊT par émetteur

Sélectionner les commutateurs DI P comme indiqué et enfoncer la touche P1 sur la carte. Le voyant rouge clignote. Appuyer, dans les 10 secondes qui suivent, sur une touche de l'émetteur à mémoriser. Après mémorisation, le voyant rouge reste allumé et le buzzer sonne pendant 1 s. En cas d'émetteur déjà mémorisé, le voyant clignote rapidement et le buzzer sonne 4 fois.

Suppression de tous les utilisateurs

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte pendant 5 s. Après élimination, le voyant rouge reste allumé et le buzzer sonne pendant 1 s.

RàZ paramètres

Sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant clignote et le buzzer sonne 2 fois. Avec cette fonction, les utilisateurs ne sont pas supprimés.

Réglage des trimmers

A.C.T.

Trimmers Description des fonctions

SP. SLOW

SENS.

Temps de fermeture automatique

TFA

Permet de régler le délai d'attente du portail en position d'ouverture. Après écoulement de ce délai, une manœuvre de fermeture est automatiquement effectuée. Le délai d'attente peut être réglé entre 1 et 120 s.

Vitesse de ralentissement

V. RAL.

Permet de régler la vitesse des motoréducteurs durant les phases de ralentissement. La vitesse peut être réglée de 30% (-) à 60% (+) par rapport à la vitesse maximale.

Sensibilité

SENS.

Permet de régler la sensibilité de détection des obstacles durant le mouvement du portail. Sensibilité minimale (-) ou maximale (+).

MAX. 25

GESTION

UTILISATEURS

A.C.T. SP.SLOW SENS.

LED de signalisation

VOYANT Description

CX (Jaune)

1 (Jaune)

3P (Jaune)

7 (Jaune)

PRG (Rouge)

PWR (Vert)

Indique que le contact 2-CX (NF) est ouvert (photocellules) Indique que le contact 1-2 (NF) est ouvert (bouton d'ARRÊT) Indique que le contact 2-3P (NO) est fermé (bouton d'ouverture partielle) Indique que le contact 2-7 (NO) est fermé (bouton de commande)

Indique les phases de programmation des fonctions, le délai d'attente de la fermeture automatique et les éventuelles erreurs/anomalies

Indique la présence de tension dans la carte électronique

CX 3P PWR1 PRG7

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

OPÉRATIONS FINALES

Fixation du couvercle

Au terme des branchements électriques et de la mise en fonction, fixer les câbles à l'étrier du motoréducteur à l'aide d'un collier. Mettre le couvercle et le fixer sur les côtés à l'aide des vis.

DÉBLOCAGE DU MOTORÉDUCTEUR

Mettre hors tension avant d'e ectuer cette opération.

⚠

Le déblocage manuel de l'automatisme peut provoquer un mouvement incontrôlé du portail si ce dernier présente

⚠

des problèmes mécaniques ou s'il n'est pas équilibré.

DÉBLOCAGE

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

BLOCAGE

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

RÉSOLUTION DES PROBLÈMES

PROBLÈMES CAUSES POSSIBLES SOLUTIONS Le portail ne

s'ouvre pas et ne se ferme pas

Le portail s'ouvre mais ne se ferme pas

• Absence d'alimentation

• Le motoréducteur est débloqué

• L'émetteur ne fonctionne pas

• L'émetteur est cassé

• Le bouton d'arrêt est bloqué ou cassé

• Le bouton d'ouverture/fermeture ou le sélecteur à clé sont bloqués

• Les photocellules sont sales • Nettoyer et contrôler le

• Contrôler l'alimentation secteur

• Bloquer le motoréducteur

• Remplacer les piles

• S'adresser à l'assistance

fonctionnement correct des photocellules

ENTRETIEN

Entretien périodique

☞ Avant toute autre opération d'entretien, il est conseillé de mettre hors tension pour éviter toute situation de danger

provoquée par des déplacements accidentels du dispositif.

Registre entretien périodique tenu par l'utilisateur (semestriel)

Date Remarques Signature

1 06/2014 © CAM E cancelli automatici s.p.a. Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

119 BW70 FR vers.

- Code manuel :

Page

119BW70FR

Entretien curatif

Le tableau suivant permet d'enregistrer les interventions d'entretien curatif, de réparation et d'amélioration effectuées

⚠

par des sociétés externes spécialisées.

 les interventions d'entretien curatif doivent être effectuées par des techniciens qualifiés.

Registre entretien curatif

Timbre installateur Nom opérateur

Date intervention Signature technicien Signature client

Intervention effectuée

______________________________________________________________________________________ ____________________________________________________________________________________

Timbre installateur Nom opérateur

Intervention effectuée

_____________________________________________________________________________________ ______________________________________________________________________________________

_____________________________________________________________________

Date intervention Signature technicien Signature client

____________________________________________________________________

MISE AU REBUT ET ÉLIMINATION

CAME CANCELLI AUTOMATICI S.p.A. adopte dans ses établissements un Système de Gestion Environnementale

☞

certifié et conforme à la norme UNI EN ISO 14001 qui garantit le respect et la sauvegarde de l'environnement. Nous vous demandons de poursuivre ces efforts de sauvegarde de l'environnement, que CAME considère comme l'un des fondements du développement de ses propres stratégies opérationnelles et de marché, en observant tout simplement de brèves indications en matière d'élimination :

ÉLIMINATION DE L'EMBALLAGE Les composants de l’emballage (carton, plastiques, etc.) sont assimilables aux déchets urbains solides et peuvent être éliminés sans aucune difficulté, en procédant tout simplement à la collecte différenciée pour le recyclage. Avant d’effectuer ces opérations, il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d’installation. NE PAS JETER DANS LA NATURE !

ÉLIMINATION DU PRODUIT Nos produits sont réalisés à partir de différents matériaux. La plupart de ces matériaux (aluminium, plastique, fer, câbles électriques) sont assimilables aux déchets urbains solides. Ils peuvent être recyclés au moyen de la collecte et de l'élimination différenciées auprès des centres autorisés. D’autres composants (cartes électroniques, piles des émetteurs, etc.) peuvent par contre contenir des substances

1 06/2014 © CAM E cancelli automatici s.p.a. - Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis.

polluantes. Il faut donc les désinstaller et les remettre aux entreprises autorisées à les récupérer et à les éliminer. Avant d’effectuer ces opérations, il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d’élimination. NE PAS JETER DANS LA NATURE !

119 BW70 FR vers.

DÉCLARATION DE CONFORMITÉ

Déclaration - Came Cancelli Automatici S.p.A. déclare que ce produit est conforme aux exigences essentielles et

- Code manuel :

aux dispositions pertinentes établies par les directives 2006/42/CE, 2006/95/CE et 2004/108/CE.

La copie conforme à l'original de la déclaration de conformité est disponible sur demande.

Page

CAM E S. p.a.

Do ss on D i Casie r

Ass is te nz a Tecnica /N um er o Verde 80 0 29 58 30

www. came.com

IT • Per ogni ulteriore informazione su azienda, prodotti e assistenza nella vostra lingua:

Français

119BW70

EN • For any further information on company, products and assistance in your language:

FR • Pour toute autre information sur la société, les produits et l’assistance dans votre langue :

DE • Weitere Infos über Unternehmen, Produkte und Kundendienst in Ihrer Sprache bei:

ES • Para cualquier información sobre la empresa, los productos y asistencia en su idioma:

NL • Voor meer informatie over het bedrijf, de producten en hulp in uw eigen taal:

PT • Para toda e qualquer informação acerca da empresa, de produtos e assistência técnica, em sua língua:

Wszystkie inne informacje dotyczące ﬁ rmy, produktów oraz usług i pomocy technicznej w Waszym języku znajdują się na stronie:

PL •

RU •

Для получения дополнительной информации о компании, продукции и сервисной поддержке на вашем языке:

HU • A vállalatra, termékeire és a műszaki szervizre vonatkozó minden további információért az Ön nyelvén:

HR • Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci na vašem jeziku:

UK • Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку:

www. came.com

vers.

119 BW7 0

- Code manuel :

Français

Les données et les informations contenues dans ce manuel sont susceptibles de subir des modifications à tout moment et sans aucun préavis de la part de la société C AME

Cancelli Automatici S.p.a.

CAME S.p.a.

Via Martiri Della Libertà, 15

31030

Dosson Di Casier (Tv)

(+39) 0422 4940

Assistenza Tecnica/Numero Verde 800 295830

(+39) 0422 4941

Came 001UOPS2000 Specification

Specifications and Main Features

Frequently Asked Questions

User Manual
