Page 1
Brown Line
OPB001CB
et OPB001

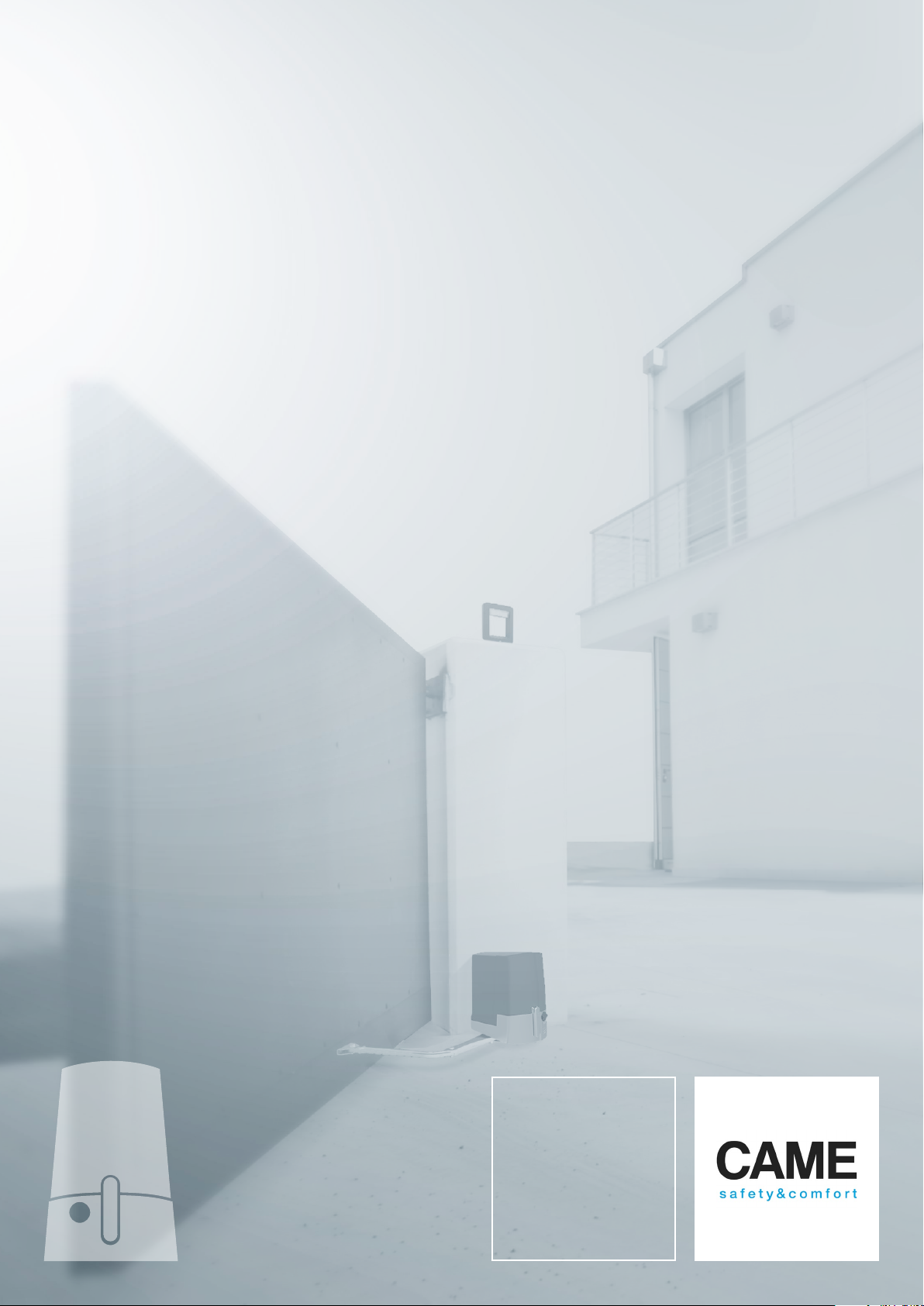

AUTOMATISME
EXTÉRIEUR POUR
PORTAILS BATTANTS
JUSQU’À 2 M OU
250 KG PAR VANTAIL
Page 2
Simplicité, fiabilité
Les accessoires
et technologie
Les automatismes OPB001CB et OPB001,
alimentés en 24V, ont été conçus pour motoriser
des portails battants avec des piliers de moyennes
et grandes dimensions, à la fois dans un
environnement résidentiel et collectif.
Equipés d’un bras articulé, ils permettent
d’actionner des portails battants d’une longueur de
2 m max par vantail ou de 250kg max.
Feu clignotant LED
à faible consommation
Clignotant à led
001LP24
Photocellules
Portée 10m
001DNF10
Emetteur 4 canaux en
868,35 Mhz Rolling code
001ATP864
dédiés
Carte pour batterie de
secours
002RLB
Batterie de secours
3199PNP1212
C max : distance entre la surface interne
du pilier et l’axe de rotation du portail
Dimensions (mm)
327
165
272
Photocellule
Dimensions application (mm)
27,5
100
64
118
60
100
35
18
120 min
C max
310 max
A
150 min
Ouverture vantail (º) A B C max
90 140 420 150
90 160/180 380 150
100 200/220 400 50
B
Page 3
Des avantages
qui deviennent
des solutions.
DEBLOCAGE MANUEL INTERIEUR ET
EXTERIEUR
La sécurité EN TESTED
Un système électromécanique portant
la marque EN TESTED garantit toujours
la sécurité d'un mouvement contrôlé de
la porte conformément aux normes en
vigueur en matière de forces d'impact.
Le levier de déblocage est positionné en façade de manière à faciliter les
opérations d’ouverture manuelle du portail en cas de besoin. Possibilité
également de mettre en place un système de déverrouillage par câble
(en option).
ARMOIRE INTEGREE
L’armoire de commande ZL60 est intégrée directement à l’automatisme
OPB001CB pour optimiser et faciliter l’installation.
Son positionnement horizontal sous le capot facilite l’accès pour le
câblage et le réglage. Pour plus de fiabilité, la carte situé sous le capot
moteur est équipé d’un carter de protection.
REGLAGE SIMPLIFIE DES BUTEES
Les butées mécaniques sont incorporées au motoréducteur et réglables
en ouverture comme en fermeture pour permettre l’élimination des
traditionnelles butées au sol.
TEST SERVICE
La carte ZL60 contrôle le bon fonctionnement des dispositifs de sécurité
à chaque commande d’ouverture et de fermeture . En cas d’anomalies,
les commandes sont désactivées pour garantir une sécurité maximale.
PROTECTION DU BRAS
Un carter de protection se fixe directement sous le bras de transmission
pour protéger les butées de fins de course et éviter les pincements.
LA SECURITE GRACE A L’ENCODEUR
La garantie 24 Volts
Les systèmes dotés d'un moteur 24 Volts
orent une sécurité de fonctionnement
optimale ainsi qu'une grande adaptabilité
aux conditions d'usage intensif comme
dans le cas des applications de type
collectif ou industriel. En outre, un
système 24 Volts fonctionne également
en cas de coupure de courant grâce aux
batteries en option.
Découvrez sur came.com
toute la gamme de produits Came !
Came est une société leader dans la
production d'automatismes pour la
maison, l'industrie et les grands projets
technologiques d'installation.
Une gamme complète de solutions
pour la maison : des automatismes pour
portails et portes de garage aux moteurs
pour volets roulants et stores pare-soleil,
en passant par le contrôle domotique, les
systèmes anti-intrusion et les interphones
vidéo. Technologie et fiabilité au service
de vos aaires grâce à des solutions
conçues pour l'automatisation de portes
industrielles, portes automatiques,
barrières routières, tourniquets, contrôle
d'accès et systèmes de stationnement.
Le moteur avec encodeur permet une gestion simplifiée des phases
de ralentissement et la détection des obstacles. Le système effectue
en outre un autodiagnostic, avant chaque manoeuvre de tous les
dispositifs de sécurité.
Page 4
GARANZIA QUALITÀ ORIGINALE
ÉLECTRONIQUE AD HOC POUR VOS EXIGENCES !
OPB001CB et OPB001 sont des motorisations 24 V DC. Le tableau suivant indique les
caractéristiques principales de la carte de commande ZL60 associée aux motoréducteurs.
A
T
L
I
Y
N
I
C
E
E
R
D
A
M
%
0
0
1
Les produits Came
sont entièrement conçus
et fabriqués en ITALIE
Came S.p.A.
est certifiée Qualité
et Environnement
UNI EN ISO 9001
UNI EN ISO 14001
T
I
F
I
C
A
T
E
I
T
6
P
8
I
3
.
ARMOIRE DE COMMANDE
FONCTIONS DE SÉCURITÉ
AUTODIAGNOSTIC des dispositifs de sécurité
STOP total
RE-OUVERTURE sur phase de fermeture
ATTENTE obstacle
ARRÊT PARTIEL
DÉTECTION OBSTACLE devant les photocellules
Dispositif pour le CONTRÔLE DU MOUVEMENT et la DÉTECTION DE L'OBSTACLE
FONCTIONS DE COMMANDE
OUVERTURE PIETONNE 1 vantail
OUVERTURE PARTIELLE 1 vantail
OUVERTURE UNIQUEMENT par le biais de l'émetteur et/ou du bouton
OUVERTURE-ARRÊT-FERMETURE-ARRÊT par le biais de l'émetteur et/ou du bouton
OUVERTURE-FERMETURE-INVERSION par le biais de l'émetteur et/ou du bouton
ACTION MAINTENUE
RETARD OUVERTURE 1er VANTAIL
RETARD FERMETURE 2ème VANTAIL
CARACTÉRISTIQUES ET RÉGLAGES
TEMPS DE REFERMETURE AUTOMATIQUE réglable
PRE-CLIGNOTEMENT avant commande
Ralentissement en phase d'OUVERTURE et/ou de FERMETURE complète ou partielle
Fonctionnement par BATTERIES DE SECOURS (en option)
VITESSES DE MARCHE et de RALENTISSEMENT réglables
ZL60
MODELE OPB001CB / OPB001
Degré de protection (IP) 44
Alimentation (V - 50/60 Hz) 230 AC
Alimentation moteur (V) 24 DC
Absorption max. (A) 4
Consommation en mode veille (W) 7
Consommation avec GP1 (W) 1.15
Puissance max. (W) 140
Intermittence / Fonctionnement (%) 50
Temperature de fonctionnement (º C) -20 / +55
Classe d’isolation I
Temps d’ouverture à 90º 19 / 25
Rapport de transmission (I) 1 / 1680
Poussée (N) 150
Poids (Kg) 10.5
• 24 V DC
LIMITES D’UTILISATION (LONGUEUR MAX VANTAIL)
1 m
1,7 m
2 m
CAME France
ZAC des Bois Rochefort - 3 allée du 7
CS 50030 - 95240 Cormeilles-en-Parisis
0 825 825 874
OPB001CB / OPB001
250 Kg
OPB001CB / OPB001
225 Kg
OPB001CB / OPB001
200 Kg
Toute reproduction, même partielle, est interdite • CAME se réserve le droit d’apporter à tout moment des modications au présent document • Photos non contractuelles
