Page 1
CXA61/81
1
CXA61/81
AMPLIFICADOR INTEGRADO
Page 2
Contenido

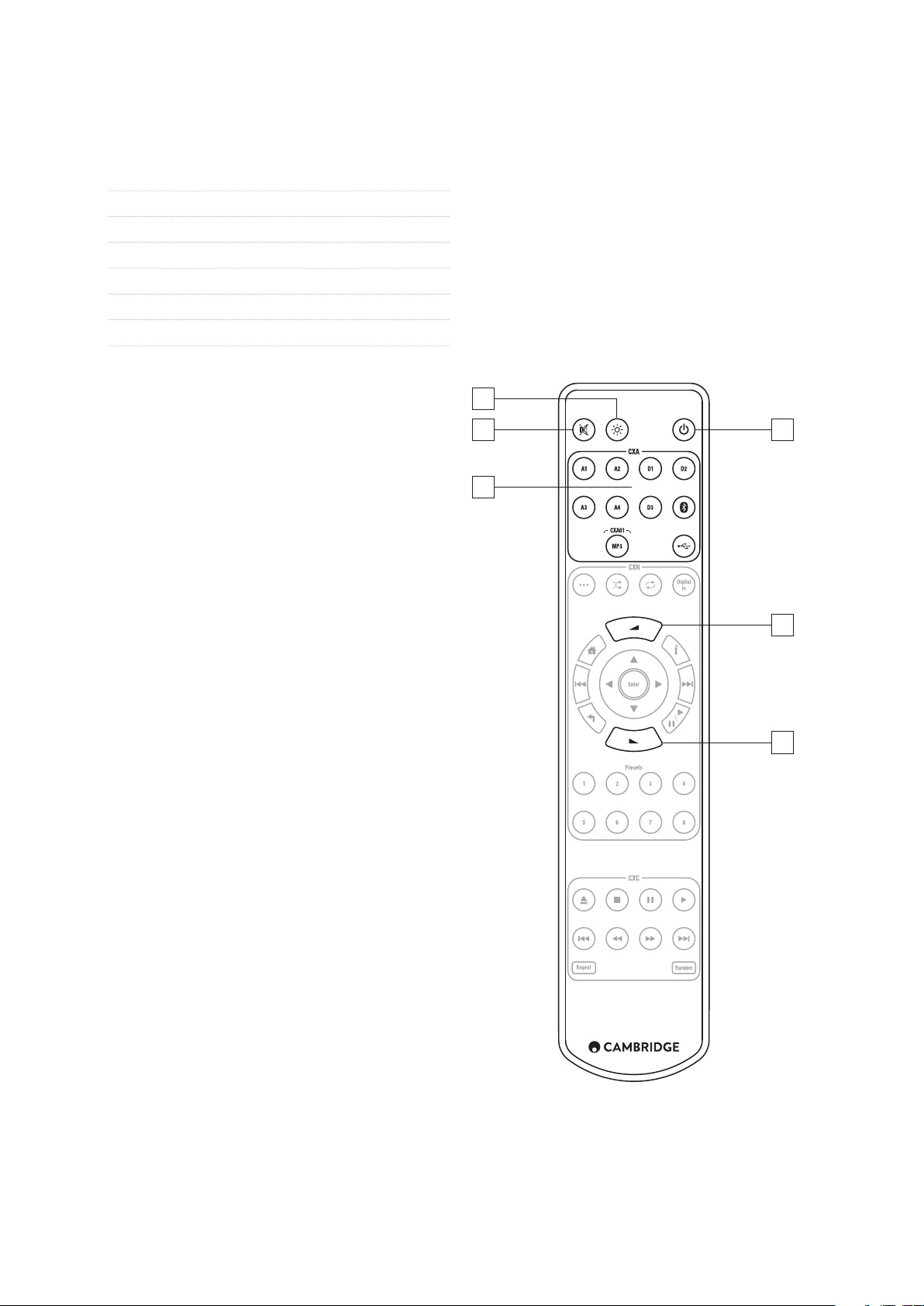

Mando a distancia
MANDO A DISTANCIA 2
CONTROLES DEL PANEL DELANTERO 3
CONEXIONES DEL PANEL POSTERIOR 3
CONEXIONES 4
MENÚ DE CONFIGURACIÓN 4
BUS DE CONTROL 5
BLUETOOTH 5
1. BRILLO DE L A PANTALLA
Ajusta el brillo de la pantalla del panel frontal.
2. DESACTIVAR AUDIO
3. MODO DE ESPERA/ENCENDIDO
4. FUENTES
Pulse este botón para acceder al origen de entrada directamente.
5. SUBIR/BAJAR VOLUMEN
Ajuste de nivel de volumen.
1
2
4
3
Page 3

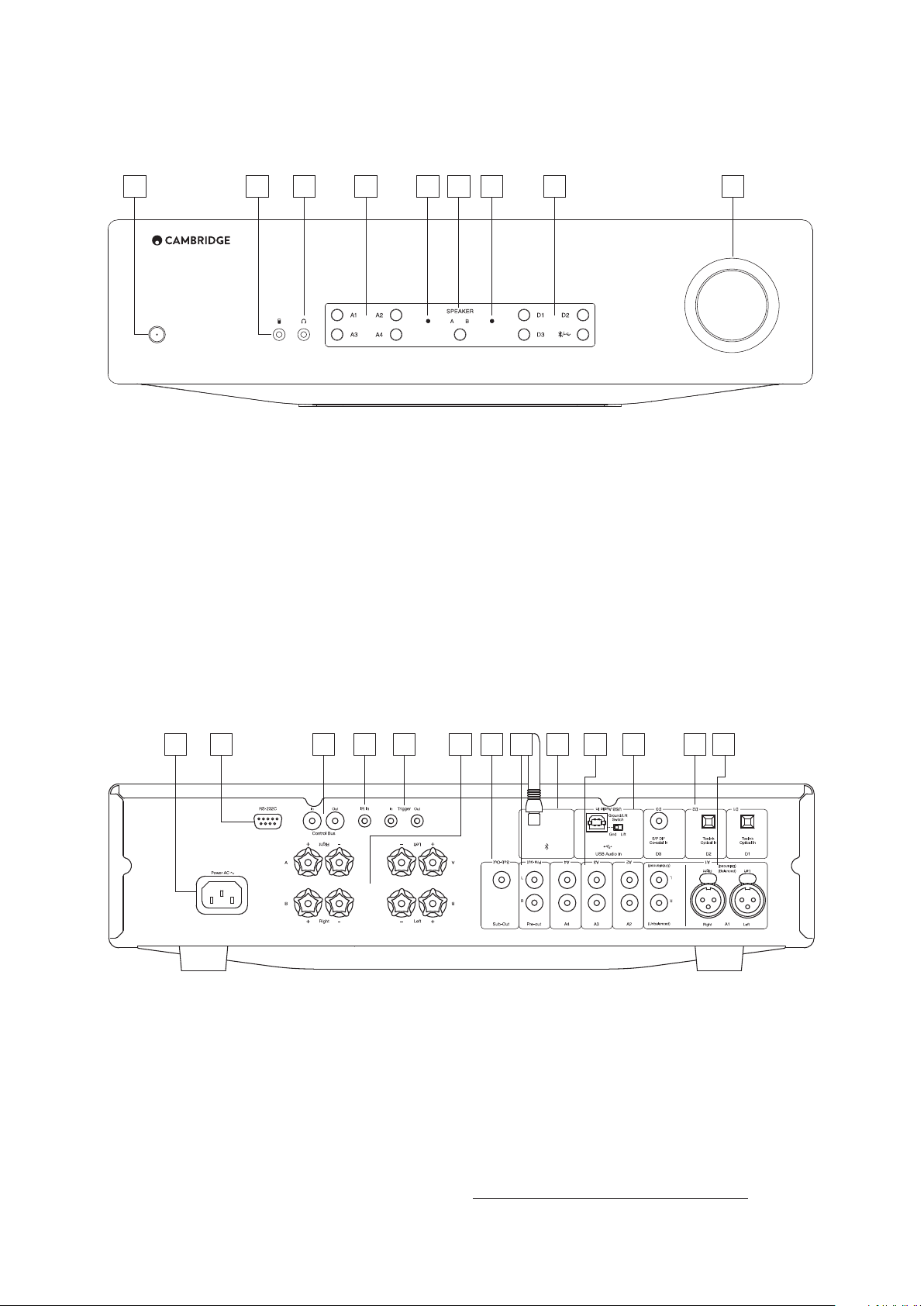

Controles del panel delantero
1 2 3 4 5 76 98
CXA61/81
3
1. MODO DE ESPERA/ENCENDIDO
2. ENTRADA MP3 (SOLO PARA CXA61)
Permite la conexión de un dispositivo portátil de audio.
3. AURICULARES
Entrada para auriculares. La conexión desactivará la emisión de sonido a través de los altavoces.
4. BOTONES DE SELECCIÓN DE FUENTE ANALÓGICA (A1-A4)
A1: permite alternar entre orígenes equilibrados y no equilibrados de audio.
A4: permite alternar entre entradas equilibradas y MP3.
5. INDICADOR DE PROTECCIÓN
6. ALTAVOZ A /B
7. INDICADOR DE SILENCIADO
8. BOTONES DE SELECCIÓN DE FUENTE DIGITAL
Al pulsar el botón de Bluetooth/USB se alternará entre las dos entradas.
9. VOLUMEN
Conexiones del panel posterior
1 2 3 4 5 6 7 9 11 128 10 13
1. TOMA DE SUMINISTRO ELÉCTRICO CA
2. RS232C
3. BUS DE CONTROL
Para obtener más información sobre el Bus de control, consulte la sección Bus de control.
4. ENTRADA IR
5. ENTRADA/SALIDA ACTIVADORA
6. TERMINALES DE LOS ALTAVOCES
7. SALIDA DE SUBWOOFER
8. SALIDA DE PREAMPLIFICACIÓN
9. ANTENA BLUETOOTH
Se utiliza para la reproducción de audio por Bluetooth. Véase la sección de Bluetooth para obtener más información.
10. ENTRADAS ANALÓGICAS (A1 DESEQUILIBRADA, A2, A3 Y A4)
11. ENTRADA DE AUDIO USB
Para la conexión a equipos informáticos PC/Mac.
INTERRUPTOR GROUND/LIFT
Seleccione la opción Lift si los altavoces producen un zumbido.
De lo contrario, deje el interruptor en la opción predenida Ground (Tierra) recomendada.
12. ENTRADAS DIGITALES (D1, D2 Y D3)
13. ENTRADA A1
Nota: Equilibrado (XLR) está disponible solo en CXA81.
Page 4
Conexiones
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF Co-axial
Toslink Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
D1
Toslink OpticalD2S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
For local mediaWi-Fi Dongle
IR In
Power AC
Nota: Apague el dispositivo antes de establecer las conexiones.

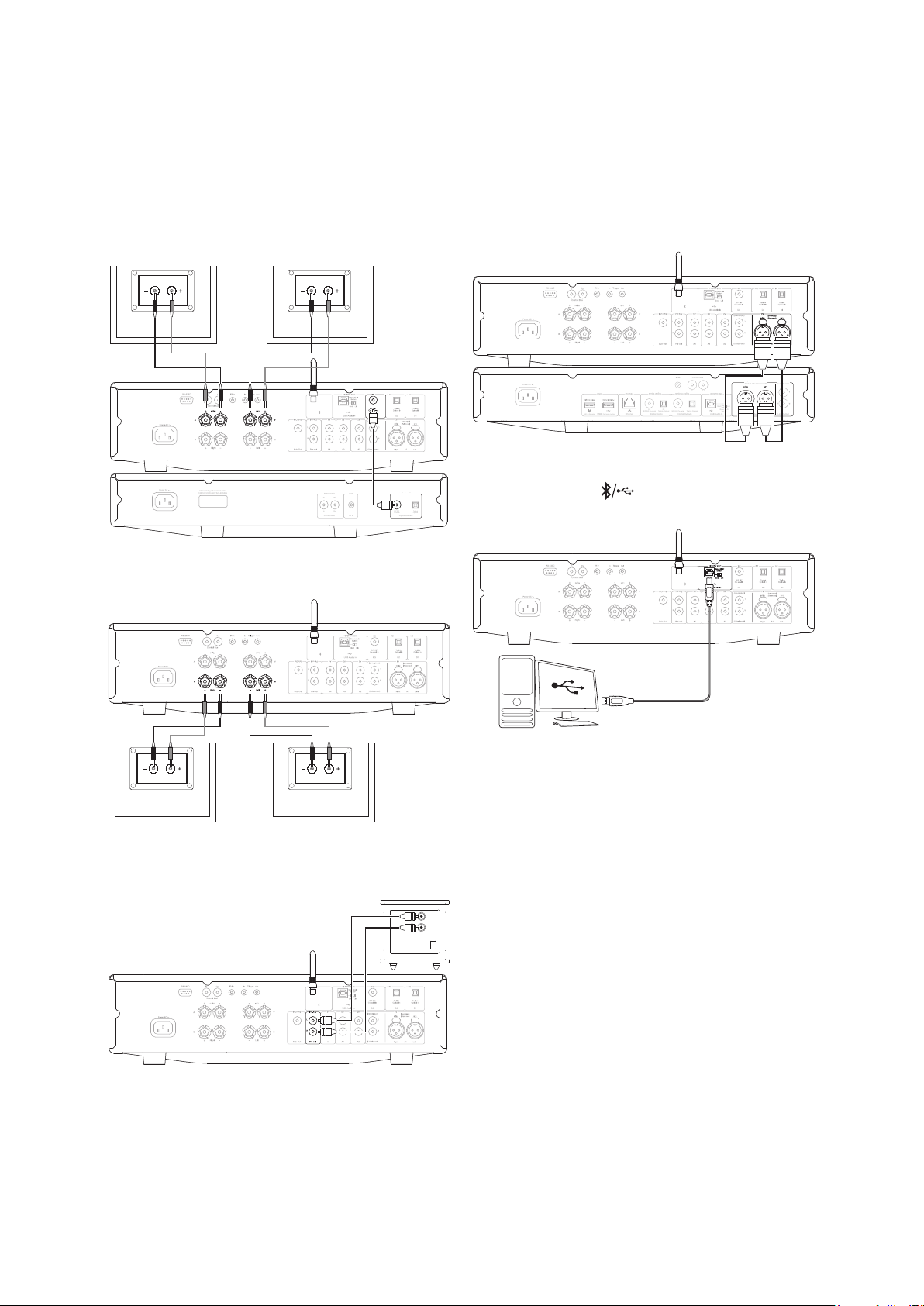

CONEXIONES BÁSICAS
Conexión a un reproductor de CD mediante la entrada digital coaxial D3 y un par de altavoces.
Digital Outputs
S/P DIF Co-axial
Digital Outputs
CONEXIONES DE ALTAVOCES B
Conexión de un segundo conjunto de altavoces.
CONEXIONES DE AUDIO EQUILIBRADAS (SOLO PARA CXA81)
Conexión del CXA81 al reproductor de Red CXN usando el cable XLR. Pulse dos veces el botón de entrada A1 en el panel frontal para acceder a la entrada.
Balanced Audio Output
Line Output
Right Left
Balanced Audio Output
CONEXIÓN DE AUDIO USB
Nota: Utilice un cable USB de alta velocidad A-B certicado. Pulse dos veces el botón de entrada
en el panel frontal para acceder a la
entrada.
Menú de conguración
Para entrar en el menú de Conguración, colocar el CXA en modo en espera, y mientras está en modo en espera, mantener pulsado el botón del altavoz A/B hasta que las luces A/B parpadeen alternativamente y las fuentes A1-A4 se iluminen. Vea más abajo los botones de origen para las
CONEXIONES DE SALIDA DE PREAMPLIFICADOR
Conexión de la unidad CXA a un subwoofer activo mediante las entradas de línea en el subwoofer.
opciones de conguración:
Nota: El botón seleccionado se indica mediante una luz azul.
APAGADO AUTOMÁTICO (APD)
A1 desactivado: deshabilita la función de apagado automático.
Line In
A1 activado: establece una conguración de apagado automático de 20 minutos.
Nota: Apagado automático es una función de apagado que cambia automáticamente el CXA a modo en espera si no hay audio. El tiempo APD representa el tiempo requerido sin sonido antes de que el CXA entre automáticamente en modo en espera.
FUNCIÓN DE AJUSTE
A3 activado: se activa la función de ajuste. Se reduce el nivel de volumen si
se detectan distorsiones de recorte en la señal.
A3 desactivado: se desactiva la función de ajuste.
MODO USB
A4 encendido: establece el CXA en modo Audio USB Clase 2.
A4 apagado: establece el CXA en modo Audio USB Clase 1.
Notas:
– Para guardar las opciones y salir del menú de conguración, pulse el
botón de altavoz A/B.
Page 5
D1
Toslink OpticalD2S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
For local mediaWi-Fi Dongle
IR In
Power AC
Bluetooth
D1
Toslink OpticalD2S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
For local mediaWi-Fi Dongle
IR In
Power AC
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF Co-axial
Toslink Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
D1
Toslink OpticalD2S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
For local mediaWi-Fi Dongle
IR In
Power AC
In Out
InOut
Mains Voltage Selector Switch:
100-120V/220-240V AC~50/60Hz
S/P DIF Co-axial
Toslink Optical
Digital Outputs
Digital Outputs
IR In Control Bus
IR InControl Bus
Power AC
D1
Toslink OpticalD2S/P DIF Co-axial
Ethernet
Toslink OpticalS/P DIF Co-axial
Ground/Lift
Switch
Right Left
LiftGnd
Digital OutputsUSB Audio In Digital Inputs USB
Ethernet Digital Outputs USB Audio InDigital InputsUSB
In
Out
Control Bus
Balanced Audio Output
Balanced Audio Output
Line Output
Line Output
IR In
For local mediaWi-Fi Dongle
IR In
Power AC
CXA61/81
5
– Al pulsar el botón En espera/Encendido en el menú de conguración
se saldrá de este menú de conguración sin guardar los ajustes de conguración.
REPRODUCCIÓN DE AUDIO POR BLUETOOTH
Al seleccionar esto permite que el CXA reciba audio por Bluetooth de la mayoría de teléfonos, tabletas y ordenadores portátiles.
EMPAREJAMIENTO
Para empezar a reproducir música de alta calidad desde su dispositivo, primero tendrá que emparejarse con el CXA. Seleccionar la entrada de Bluetooth en el CXA para activar el modo de búsqueda.
Notas:
– Su dispositivo solo puede emparejarse y conectarse al CXA mientras la
fuente Bluetooth está seleccionada.
– El CXA siempre está en modo reconocible cuando no hay conexión
Bluetooth.

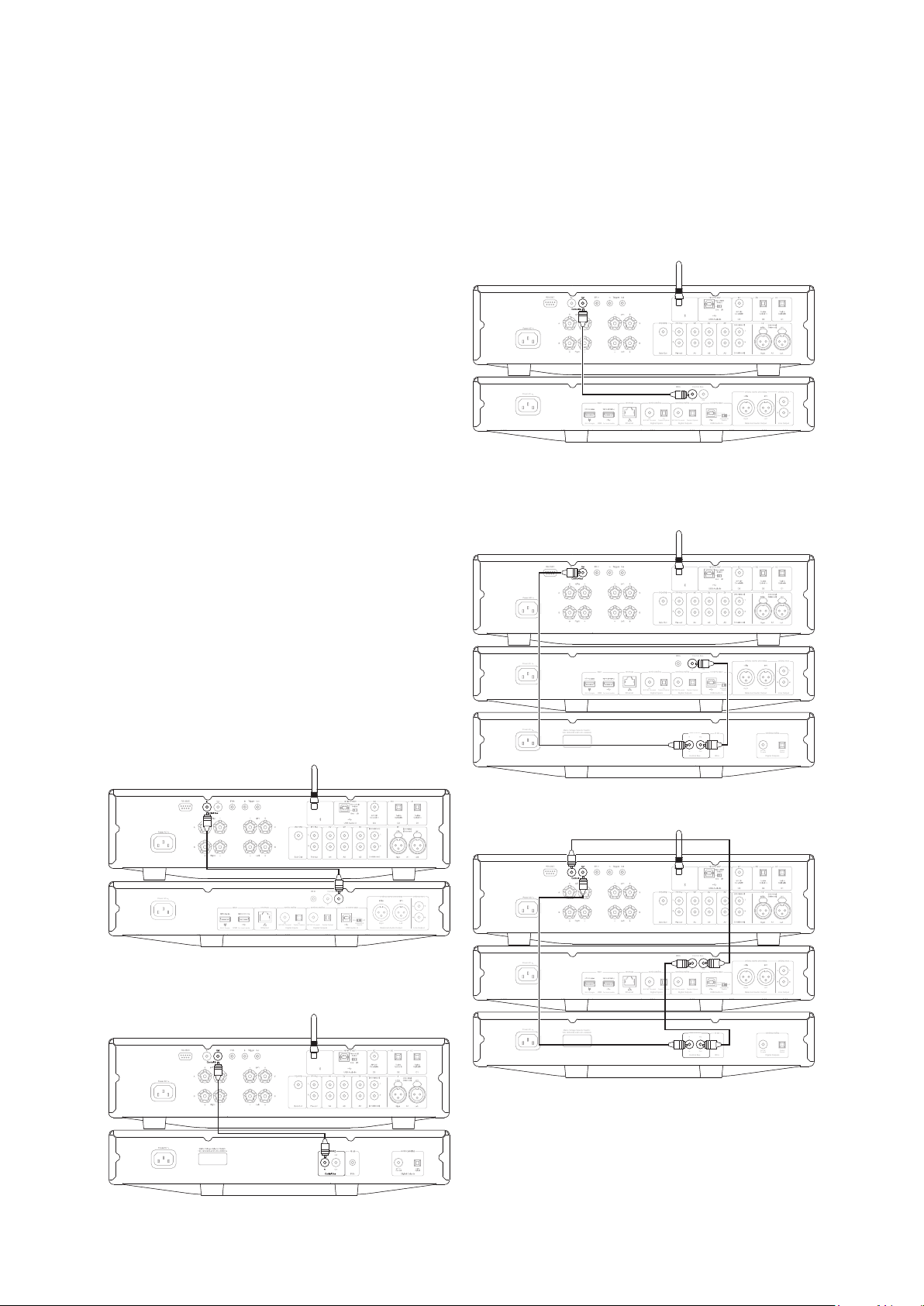

Bus de control
El Bus de control permite la sincronización de productos compatibles de Cambridge al encender las unidades. Consulte los diagramas siguientes para conectar la unidad CXA mediante el cable de bus de control suministrado.
Otra función de este Bus de control es el uso de la aplicación StreamMagic. Puede usar la aplicación StreamMagic para controlar el CXA a través del CXN.
APLICACIÓN STREAMMAGIC (A TRAVÉS DE CXN)
Si utiliza la aplicación para apagar y encender la unidad CXN, también encenderá o apagará el dispositivo CXA. La aplicación también se puede usar para controlar el volumen de la unidad CXA. Conecte la salida del bus de control de la unidad CXN a la entrada del dispositivo CXA. Para obtener más información, consulte el manual del dispositivo CXN.
CXA CON CXN
Nota: Sin usar la aplicación StreamMagic para controlar el CXA.
Si se apaga o se enciende la unidad CXA, también se apagará o encenderá el dispositivo CXN. Conecte la salida del bus de control de la unidad CXA a la entrada del dispositivo CXN.
Control Bus
In
CXA CON CXN Y CXC
Con la unidad CXA como controlador principal del suministro eléctrico, consulte el diagrama más abajo. Si se apaga o se enciende la unidad CXA, también se apagarán o encenderán los dispositivos CXN y CXC.
Control Bus
In
Control Bus
InOut
In Out
Control Bus
Al añadir una conexión adicional del CXN al CXA se podrá utilizar la función de la aplicación StreamMagic.
Control Bus
CXA CON CXC
Control Bus
Out
In
Si se apaga o se enciende la unidad CXA, también se apagará o encenderá el dispositivo CXC. Conecte la salida del bus de control de la unidad CXA a la entrada del dispositivo CXC.
Control Bus
InOut
In Out
Control Bus
Page 6
WWW.CAMBRIDGEAUDIO.COM
Gallery Court, Hankey Place Londres 1 4 Reino Unido
Cambridge Audio es una marca de Audio Partnership Plc. Registrada en Inglaterra con número 2953313
AP36766/1
