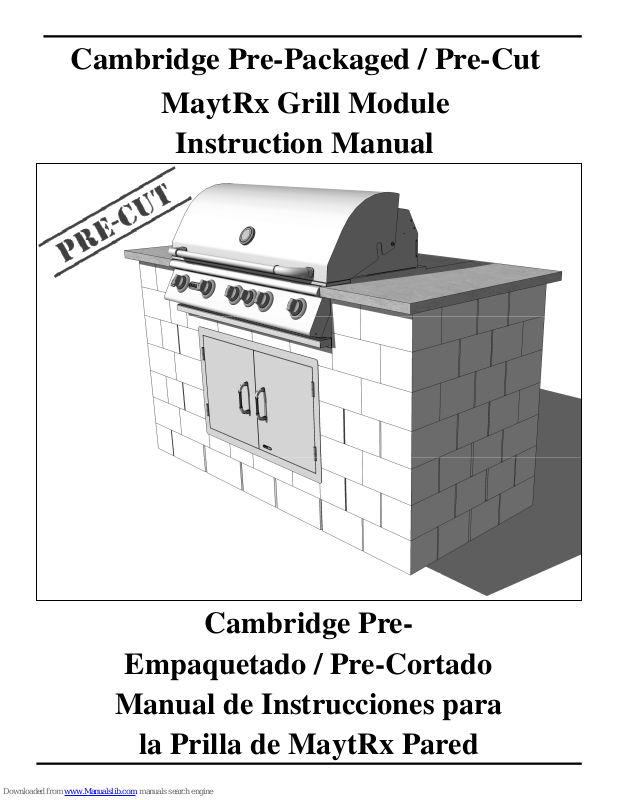

Cambridge Pre-Packaged / Pre-Cut

MaytRx Grill Module

Instruction Manual

Cambridge Pre-

Empaquetado / Pre-Cortado

Manual de Instrucciones para

la Prilla de MaytRx Pared

Cambridge

Pre-Packaged /

Pre-Cut

2011

MaytRx Grill

Layer Reference Guide: Guía de Referencia:

Finished

Grade

Module

Layer 8

Layer 7

Layer 6

2 3/8” Above Foundation

6”Compacted 3/4” stone

Layer 5

Layer 4

Layer 3

Layer 2

Layer 1

Foundation Layer

4” Concrete slab (4000 psi)

1

Cambridge

Pre-Packaged /

MaytRx Grill

Pre-Cut

Module

2011

Tools Required For Kit Installation:

Safety Goggles
Ear Protection
Dust Mask
Gloves
Shovels (Digging & Flat)
Metal Cutters (For banding on cubes)
Mason Hammer (Chipping & Hammer)
Road Stone Rake
Tamper (Hand or Mechanical)
Wheelbarrow
Level (2’ and 6’ recommended)
Speed Square
Caulk Gun 10 oz or 28 oz (depends on what size
adhesive is purchased)
Rubber Mallet
14” Demo saw with diamond blade
Tape Measure
Marking Device (pencil, soap stone, etc)
Chalk Line
Hand Broom
Concrete Tools (Trowel/Floats)
Drill & 1/16” bit
5/16” Nut Driver
7 ¼” Circular saw with wood blade
4” Electric grinder
4” Diamond cup grinder
4 Carpenters clamps

Items Included in the Grill Module Kit:
1 - Reinforced concrete lintel 40” x 4” x 8”
3 - Plastic shim packs for leveling lintels or
block as needed
1 - Pallet of Maytrx Wall
1 - Pallet of Maytrx Wall cut pieces
1 - Set of Appliances
1 - Granite Countertop
1 - Installation manual

Material Required:

¾” clean stone (approx. 1/2 ton)
Concrete (approx. 13-80 lb bags)
Cambridge concrete adhesive (approx. 3-29 oz.
or 8-10.3 oz. tubes)
(4 pcs) 2” x 4” x 8’ lumber
2 ½” wood screws
½” rebar (approx. 20’)
Silicone for granite

2

Cambridge

Pre-Packaged /

MaytRx Grill

Pre-Cut

Module

2011

Herramienta Requerida Para la Instalación del Kit:

Anteojos de seguridad
Protección auditiva
Máscara de polvo
Guantes

Palas (Plano y de excavación)
Cortadores del metal (para congregar en los cubos)
Martillo del masón (que salta el & Martillo)
Rastrillo de piedra
Pisón (mano o mecánicos)
Carretilla
Nivel (2’ y 6’ recomendado)
Cuadrado de la velocidad
Calafatee el arma 10 oz o 28 oz (depende encendido se
compra qué pegamento del tamaño)
Mazo de goma
14” Sierra de versión parcial con la lámina diamante
Cinta métrica
Dispositivo de la marca (lápiz, piedra del jabón, etc.)
Línea de tiza
Escoba de la mano
Herramientas concretas (paletas y flotadores)
Taladro y 1/16” pedacito
5/16” Aprietatuerca
7 1/4” Sierra Circular con la lámina de Madera
4” Amoladora eléctrica
4” Amoladora de la taza del diamante

4 Abrazaderas carpentar

Artículos Incluidos en el Kit del Módulo de la Parrilla:

1 - Dintel 40” x 4” x 8” del concreto reforzado
3 - Paquetes plásticos de la calza para nivelar dinteles o
el bloque
1 - Palleta de la pared de Maytrx
1 - Palleta de pre cortado la pared de Maytrx
1 - Sistema de aplicaciones
1 - Encimera del granito

Material Necesario:

¾” piedra limpia (aprox. 1/2 tonelada)
Concreto (aprox. 13-bolsa de 80 libras)

Cambridge concretas adhesivo (aprox. 3-29oz
o 8-10.3oz tubos)

(4 piezas) de 2” x 4” x 8’ de madera
2 ½” tornillos para madera

½” barra de refuerzo (aprox. 20’)
Silicona para el granito

3

Cambridge

MaytRx A Stone (19 Pieces) MaytRx Y Stone (18 Pieces)

Pre-Packaged /

Pre-Cut

2011

MaytRx Grill

Stones Included In The Kit:

4”x8”x40”Lintel (1 Piece)

4” PYZIQUE Full Stones 4” PYZIQUE Veneer Cuts

4” PYZIQUE Full Stones(2 Pieces) 4” PYZIQUE Veneer Cuts(4 Pieces)

Module

6” Maytrx Full Stones:

MaytRx B Stone (24 Pieces) MaytRx X Stone (18 Pieces) Corner Stone (28 Pieces)

Note: A & Y stones are the same stone, in some instances the stone is turned upside down for proper fit
and installation. Each layer has denoted the proper orientation of the stone.

Nota: Las piedras de Y y A son la misma piedra, a veces la piedra se da vuelta al reves para ajuste para
la instalación apropiados. Cada capa ha denotado la orientación apropiada de la piedra.

4

Cambridge

Pre-Packaged /

MaytRx Grill

Pre-Cut

Module

2011

MaytRx 6” Cut Stones:

10”x9 5/8” (1 Piece) 10 1/8”x10” (4 Pieces) 10”x9 7/8” (1 Piece) S 8” (2 Pieces)

10”x6 3/4” (1 Piece) 10”x5 3/4” (1 Piece) 6” Angle Cut (4 Pieces) 8” Angle Cut (6 Pieces)

PYZIQUE 4” Cut Stones:

Air Discharge Louver

6 1/4” PYZIQUE Cut Stone (1 Piece) 7” PYZIQUE Cut Stone (1 Piece)

5

Cambridge

Concrete Base:

Call 811 for information on underground utility marking. The Grill base is 10” deep by 80” long by 40” wide
along the longest dimensions of the back side. (Follow diagram for all dimensions when making the base).
Excavate the area to a depth of 11 1/2” and fill with 6” of ¾” clean crushed stone. Frame remaining 4” with
2” x 4” lumber to create a level pad. (Be sure 2” x 4” wood frame is perfectly level, front to back and side
to side) Prior to pouring the remaining 4” with concrete, add 4 pieces of #4 rebar 6” in from the outside
edges (2 pieces @ 78” long, and 2 pieces @ 38” long) and join them together with tie wire where they in­tersect. All electrical conduit must be installed before you pour the cement. Check with your electrician for
the proper installation. Now fill the remaining 6” with poured concrete, making sure it is level from front
to back and side to side. The concrete pad must be installed and cured prior to installing the grill module.

Pre-Packaged /

MaytRx Grill

Pre-Cut

Module

2011

”

4

”

6

6” Compacted 3/4” Stone

Base Concreta:

Llamada 811 para la información sobre la marca para uso general subterráneo. La base de la parrilla es 10”
profundamente por 80” de largo por 40” de par en par a lo largo de las dimensiones más largas del lado
trasero. (Siga el diagrama para todas las dimensiones al hacer la base). Excave el área a una profundidad
de 11 1/2” y llene de 6” de ¾” piedra machacada. Capítulo 4” restantes con 2” x 4” madera de construcción
para crear un cojín llano. (Sea seguro 2” x 4” pedazo del marco de madera es perfectamente llano, frente
mover hacia atrás y lado hay lado) Antes de verter los 4” restantes con concreto, agregue 4 pedazos de #4
rebar 6” adentro de los bordes exteriores (2 @ 78” de largo y 2 pedazos @ 38” de largo) y ensámblelos
junto con el alambre del lazo donde se intersecan. Todo el conducto eléctrico debe ser instalado antes de
que usted vierta el cemento. Compruebe con su electricista para saber si hay la instalación apropiada.
Ahora llene los 6” restantes con concreto vertido, cerciorarse de lo es llano de frente mover hacia atrás y
lado hay lado. El cojín concreto se debe instalar y curar antes de instalar el módulo de la parrilla.

4” Concrete slab (4000 psi)

Rebar: Install 3” under surface
