Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Cambridge Pre-Envasados / Pre-Cortado
Olde Inglés Kit de Pared de la Chimenea
al Aire Libre
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Layer Reference Guide: Guía de Referencia:
28
27
26
25
24
23
22
21
20
19
18
Finished
Grade
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
2 ”Above Top of
4” Concrete slab (4000 PSI) 6” Compacted 3/4” stone
Foundation Layer
1
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Cambridge Fireplace:
This unit is capable of burning natural gas, propane and wood. If either propane or natural gas is the
preferred method of burning, seek a licensed professional plumber before construction. Also, if using
propane or natural gas, a knockout is located on either side of the unit to facilitate gas piping. All piping
and knockouts must be completed before installing blocks around unit as the unit will become inaccessible when construction is completed.
*NOTE: The Lennox™ Fireplace Installation Manual supplied with this kit is for a house interior installation which as per Lennox™ does not apply for this application except for installation of air-cooled
chimney as shown in layer 4-A.
**NOTE: Air-Cooled Chimney extensions are available in 1’, 2’, & 4’ lengths. Call your Cambridge Distributor for pricing and availability.
Tools Required for Fireplace Kit Installation:
Safety Goggles
Ear Protection
Dust Mask
Gloves
Shovels (digging & flat)
Metal Cutters for banding on cubes
Mason Hammer (chipping, hammer)
Road Stone Rake
Tamper (Hand or Mechanical)
Wheelbarrow
Level (2’ and 6’ recommended)
Speed Square
Caulk Gun 10 oz. or 28 oz. (depends on what size ad-
hesive is purchased)
Rubber Mallet
14” Demo saw with diamond blade
Tape Measure
Marking Device (pencil, soap stone, etc)
Chalk Line
Hand Broom
Concrete Tools (Trowel/Floats)
6 Foot ladder or scaffold according to your com-
pany’s state, and OSHA safety policy
Drill & 1/16” bit
5/16” nut driver
7 ¼” Circular saw with wood blade
4” Electric grinder
4” Diamond cup grinder
Items Included in the Fireplace Kit:
1 - Lennox™ Stainless Steel Fireplace with
instruction manual
1 - 4 Foot air-cooled chimney
1 - Black powder coated termination cap
1 - Galvanized flashing for top of completed
fireplace
2 - Reinforced concrete lintels 56” x 4” x 8”
4 - Reinforced concrete lintels 30” x 4” x 8”
3 - Plastic shim pack sheet for leveling lintels
or block as needed
6 - Cubes of Cambridge Olde English Wall
1 - Installation manual for concrete pad and
Olde English Wall
Material Required:
¾” clean stone (approx. 1 ton)
Concrete (approx. 32-80 lb bags)
(4) 8” concrete tubes 36” long
Cambridge concrete adhesive (approx. 6-29
oz. or 17-10.3 oz. tubes)
(4 pcs) 2” x 4” x 8’ lumber
2 ½” wood screws
½” rebar (approx. 15’)
Silicone for flashing
2
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Chimenea de Cambridge:
Esta unidad es capaz de quemar gas natural, propano, y la madera. Si bien el propano o el gas natural es
el método preferido de la quema, buscar un profesional con licencia para la construcci n. Asimismo, si
utiliza gas propano o gas natural, un golpe de gracia se encuentra a ambos lados de la unidad para facilitar la tubería de gas. Todas las tuberías y los golpes de gracia debe ser completado antes de instalar los
bloques alrededor de la unidad como la unidad se convertirá en inaccesibles cuando se complete la construccion.
* NOTA: La Chimenea Lennox ™ Manual de instalaci n suministrado con el kit para una instalaci n
inte-rior de la casa que según Lennox ™ no se aplica para esta aplicaci n, salvo para la instalaci n de chimenea enfriado por aire, como se muestra en el paso 4.
** NOTA: Refrigeracion por aire extensiones de la chimenea están disponibles en 1’, 2’ de longitud, y 4.
Llame a su distribuidor de Cambridge para la fijación de precios y la disponibilidad.
Herramienta Requerida Para la Instalacion del
Kit:
Gafas de seguridad
Proteccion auditiva
Máscara de polvo
Guantes
Palas (excavacion y plano)
Cortadores de Metal de bandas en los cubos
Mason Hammer (astillado, martillo)
Camino del rastrillo de Piedra
Sabotaje (manual o mecánica)
Carretilla
Nivel (2’ y 6’ recomendado)
Velocidad de la Plaza
Pistola para calafatear 10 oz. o 28 oz. (depende de
qué tamaño es comprar pegamento)
Martillo de goma
14” Demo sierra con disco de diamante
Cinta métrica
Dispositivo de marcado (lápiz, piedra jab n, etc)
Línea de tiza
Escoba de mano
Herramientas concretas (paleta / flotadores)
6 pies escalera o andamio de acuerdo al estado de
su empresa, y la política de seguridad de OSHA
Taladro y 1/16” bits
5/16” Tuerca conductor
7 ¼” Sierra circular con hoja de madera
4” Amoladora eléctrica
4” Amoladora de la taza del diamante
Artículos Incluidos en el Kit de la Chimenea:
1 - Lennox ™ de acero inoxidable de chimenea con
manual de instrucciones
1 - 4 pies chimenea enfriado por aire
1 - Polvo Negro tapa de terminaci n de cubierta
1 - Galvanizado intermitente para la tapa de la
chimenea completa
2 - Dinteles de hormigon armado de 56” x 4” x 8”
4 - Dinteles de hormigon armado de 30” x 4” x 8”
3 - Cuña de plástico hoja de paquete para nivelar
dinteles o bloquear cuando sea necesario
1 - Reparto de piedra rodean lujo
6 - Cubos de Olde Cambridge Inglés de Pared
1 - Manual de instalacion para la plataforma de
concreto y Olde Inglés pared
Material Requerido:
¾” Piedra limpia (aprox 1 tonelada)
Concreto (aprox. 32-bolsas de 80 libras)
(4) 8” Tubos de hormigon de 36” de largo
Cambridge concretas adhesivo (aprox. 6-29 oz. o
17- 10.3 oz. Tubos)
(4 piezas) de 2” x 4” x 8’ de madera
2 ½” tornillos para madera
½” Barra de refuerzo (aprox. 15’)
Silicona para el flasheo
3
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Fireplace Concrete Pad Construction:
Call 811 for information on underground utility marking. Select desired location and excavate 88” L x 60” W x 12” D area for concrete pad. Install four 8” diameter concrete
tubes to frost-line as per local code. Fill excavated area with approximately 6” of ¾” clean
gravel, compacting every 3”. (Do not fill concrete tubes with gravel). Frame remaining 4”
with 2” x 4” lumber to create a level pad. (Be sure 2” x 4” wood frame is perfectly level,
front to back and side to side) See attached drawing for details of steel reinforcement rod
placement. Fill concrete tubes and 2” x 4” wood frame with a 4,000 psi strong concrete
mix.
* Allow concrete pad to cure for 48 hours.
Construccion Concreta del Cojín de la Chimenea:
Llame al 811 para obtener informacion sobre la utilidad de metro marcado. Seleccione la
ubicaci n deseada y excavar 88” de largo x 60” W x 12” D área de plataforma de concreto.
Instale cuatro 8” de diámetro de los tubos de hormigon a las heladas-line como por el
codigo local. Llene la zona excavada con aproximadamente 6” de ¾” limpia grava, compactando cada 3”. (No llene los tubos de concreto con grava). Marco restantes 4”con 2” x
4”de madera para crear una plataforma de nivel. (Asegúrese de 2”x 4” marco de madera
está perfectamente horizontal, de adelante hacia atrás y de lado a lado) Véanse los detalles
del dibujo para la colocacion de varillas de acero de refuerzo. Relleno de concreto y tubos
de 2”x 4” marco de madera con una mezcla de concreto 4000 PSI fuerte.
* Deje que la almohadilla para curar por un mínimo de 48 horas.
4
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Fireplace Concrete Pad Detail-Cross Section Drawing:
Concreta del Cojín de la Chimenea Detail-Dibujo Seccionado Transversalmente:
A B C
E
D
A - ½” steel reinforcing rod / Barra de refuerzo de acero
B - 4” concrete slab / Bloque de cemento de 4”
C - 6” of ¾ clean stone / 6” de ¾ grave limpia
D - To frostline as per local code / al frostline segun codigo local
E - 8” concrete sonotubes / 8” de sonotubes de concreto
2011
Top View-Footing Detail / Vision Superior-Detaile De Pie:
A - 8” concrete sonotubes / 8” de sonotubes de concreto
23”
A
1/2” Rebar
A
16”
88”
A
60”
A
5
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Stones Included In The Kit:
4”
Wall Stones (568 Pieces) 6”x8” Cut Stone (2 Pieces) 4”x12” Cut Stone (23 Pieces)
4”
4”x8” Cut Stone (13 Pieces) 8”x8” Cut Stone (22 Pieces)
30” Lintel
56” Lintel (2 Pieces) 30” Lintel (4 Pieces)
2”
2”
“B” Cut Stone (2 Pieces) “A” Cut Stone (4 Pieces)
6
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
8 Blocks Stand On End/ Soporte de 8 bloques en extremo
2011
10” 10”
Layer 1:
Piece Count = (47) Olde English Wall Stones
Mark a line 4” in on the left, right, front and
back from the outside of the concrete pad to create a fireplace foot print. Apply concrete adhesive
and install wall stones according to photo.
Note the 10” dimension located on the drawing
indicating where to begin hearth.
Please ensure that this and each additional layer
is as level as possible. Work slowly and methodically and check that each layer is installed correctly before proceeding to the next layer.
Capa 1:
Numero de Piezas = (47) Piedras de Olde Ingles
Pared
Marque una línea 4” adentro en el el izquierdo,
derecho, delantero y trasero del exterior del cojín
concreto para crear una huella de la chimenea.
Aplique el pegamento concreto e instale las piedras de la pared según la foto.
Observe la dimensión los 10” situada en el dibujo
que indica donde comenzar el hogar.
Asegúrese por favor de que esto y cada capa adicional esté tan llano como sea posible. Trabaje
lentamente y metódicamente y compruebe que
cada capa está instalada correctamente antes de
proceder a la capa siguiente.
7
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
6x8
Layer 2:
Piece Count = (38) Olde English Wall Stones, (2)
6x8 Cut Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
(Do not count blocks standing on end from last
layer.)
6x8
Capa 2:
Numero de Piezas = (38) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 6x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
(No cuente los bloques de pie en la final de la
última capa.)
8
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 3:
Piece Count = (39) Olde English Wall Stones
Apply concrete adhesive and install wall stones
according to the photo.
Capa 3:
Numero de Piezas = (39) Piedras de Olde Ingles
Pared
Instalacion de la pared de piedra de acuerdo a la
foto. Aplique el adhesivo de hormigon.
9
4 X 12
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
4 X 124 X 124 X 12
4 X 8

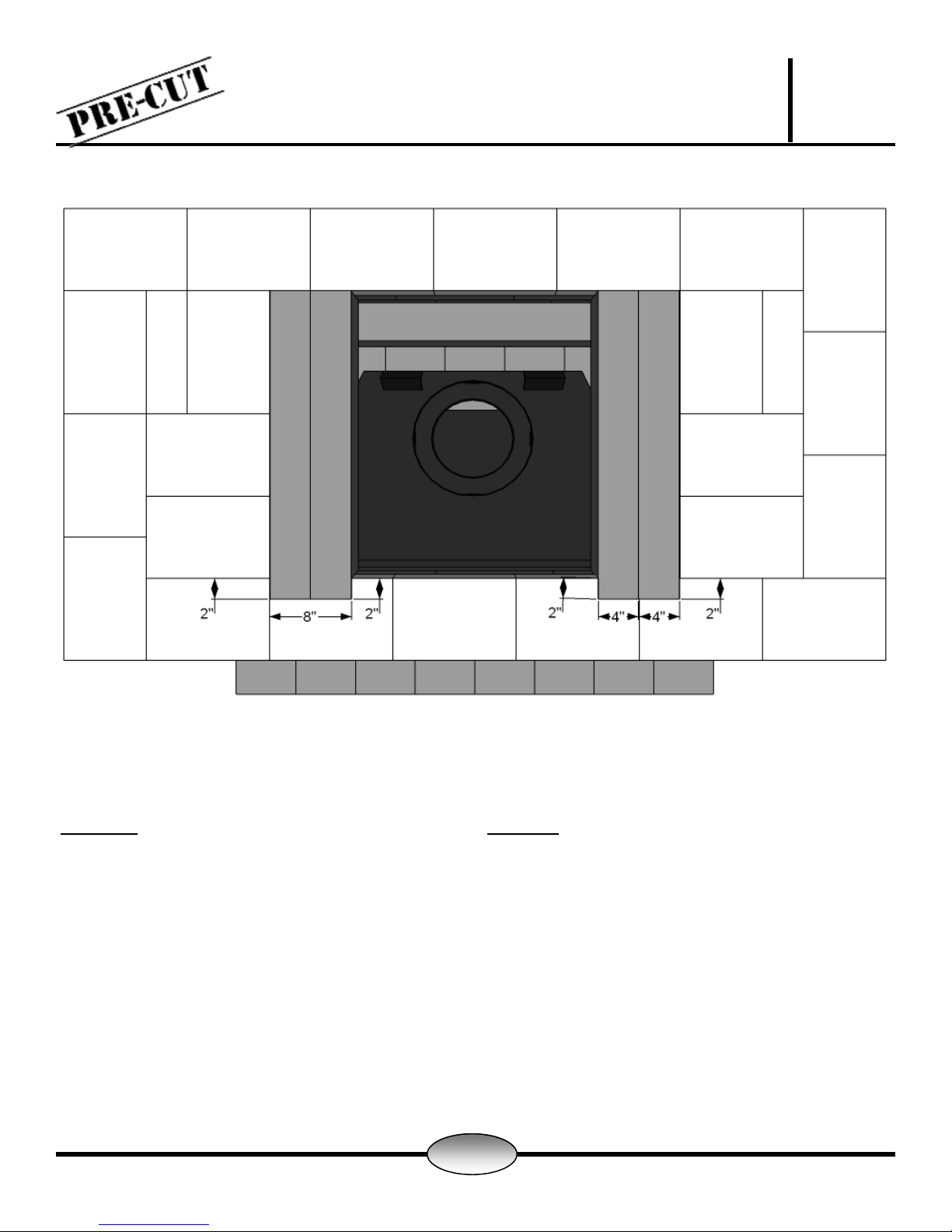

2” overhang 4” overhang 2” overhang
Layer 4:
Piece Count = (42) Olde English Wall Stones, (1)
4x8 Cut Stone, (4) 4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 4:
Numero de Piezas = (42) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 4x8, (4) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
10
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 4-A: Firebox Placement
Install the firebox unit 20” from the front of
layer 4 and 17 5/8” in on the left and right side.
Remove protective film from fireplace face. Remove plastic covering on curtain and rubber feet
on fire grate.
Install air cooled chimney on to unit according
to manufacturer’s directions found in Lennox™
firebox.
Capa 4-A: Colocacion de la Caja de Fuegos
Instale la unidad 20” de la caja de fuegos del
frente de la capa 4 y 17 5/8” adentro en el lado
izquierdo y derecho.
Quite la película protectora de cara de la chimenea. Quite la cubierta plástica en la cortina y los
pies del caucho en fuego-rallan.
Instale la chimenea refrigerada encendido a la
unidad según las direcciones del fabricante encontradas en la caja de fuegos de Lennox™.
11
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011

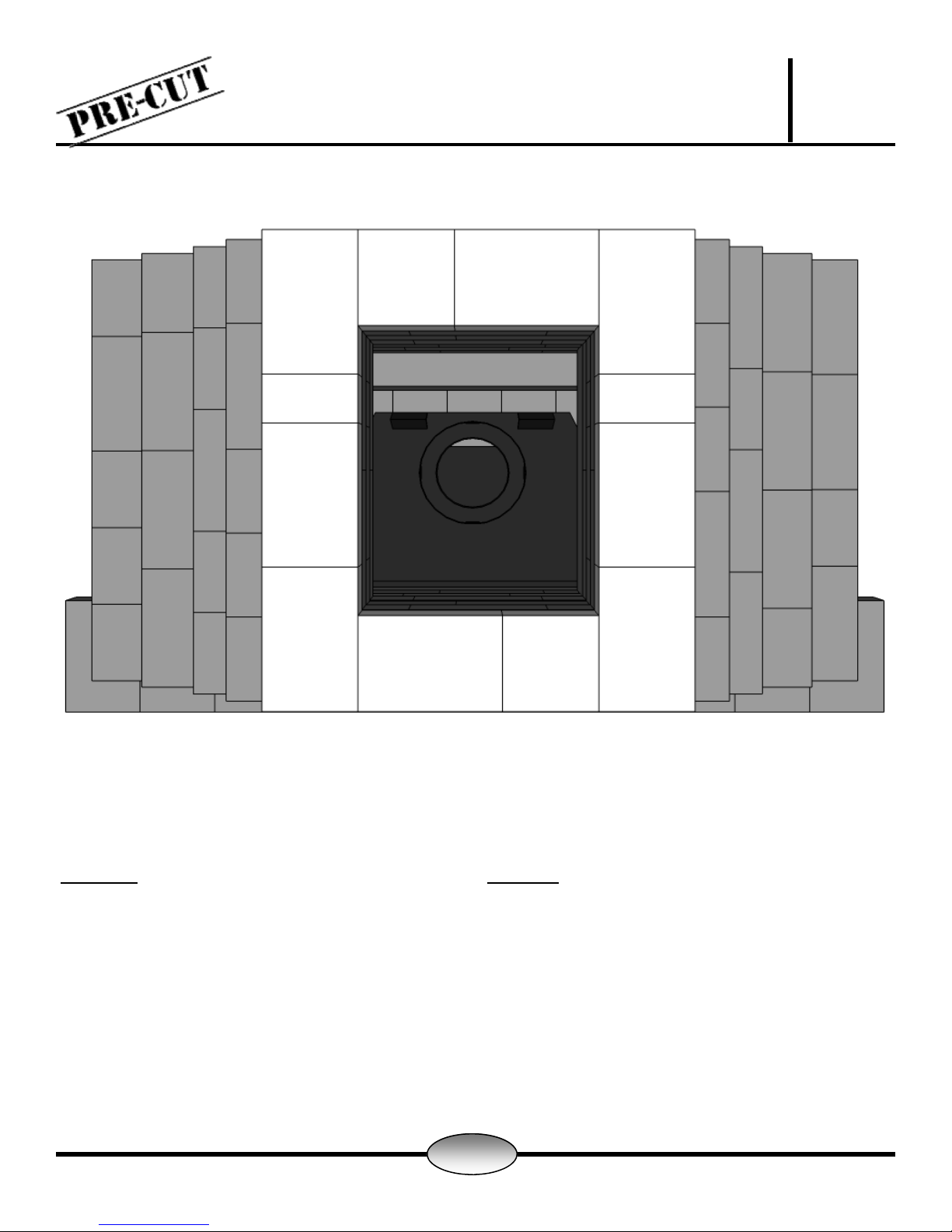

Layer 4-B:
Remove firebox plate top support with a Phillips
screwdriver.
Capa 4-B:
Retire el soporte del fog n placa superior con un
destornillador de estrella.
12
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
8 X 8
Layer 5:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 5:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
13
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 6:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
8 X 8
Capa 6:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
14
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
8 X 8

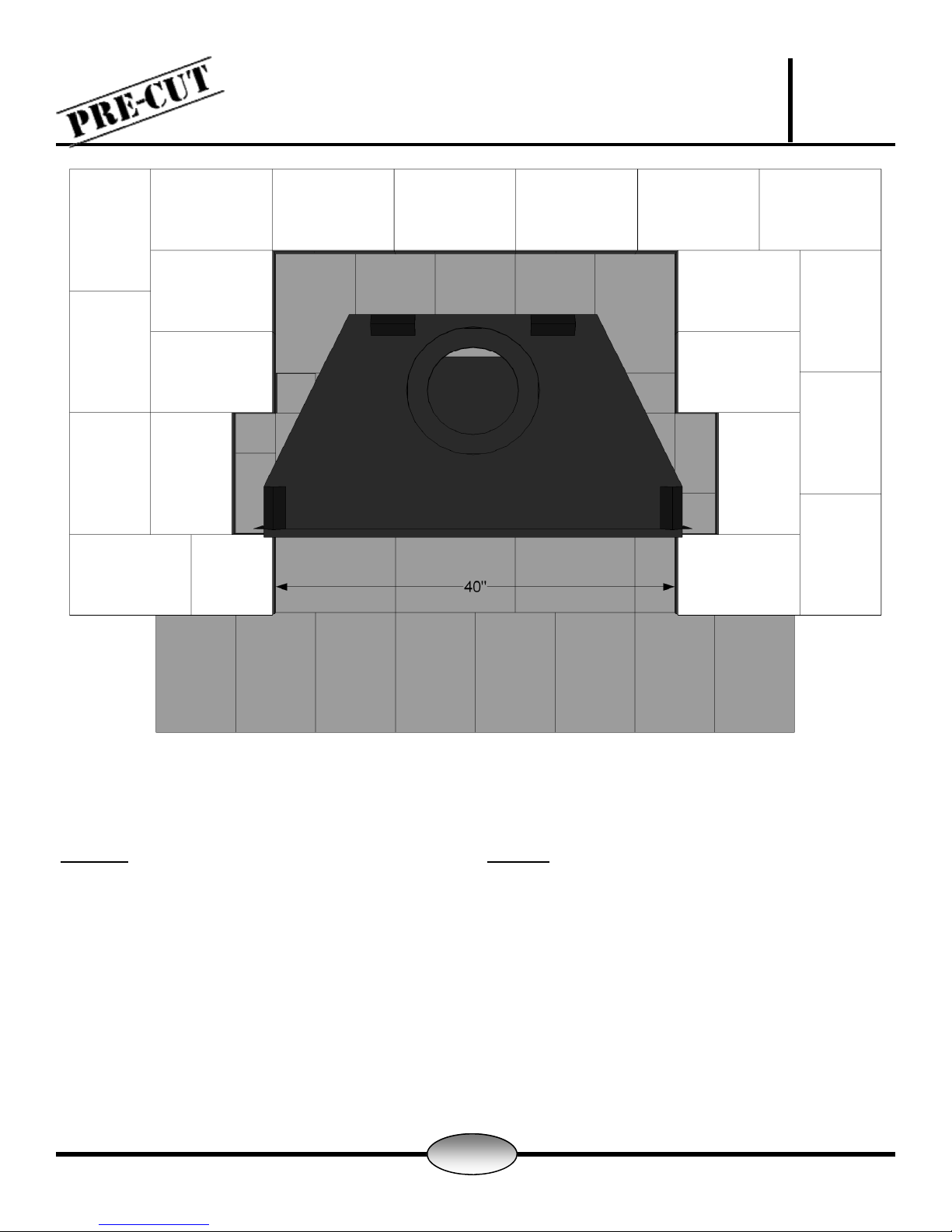

Layer 7:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 7:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
15
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011

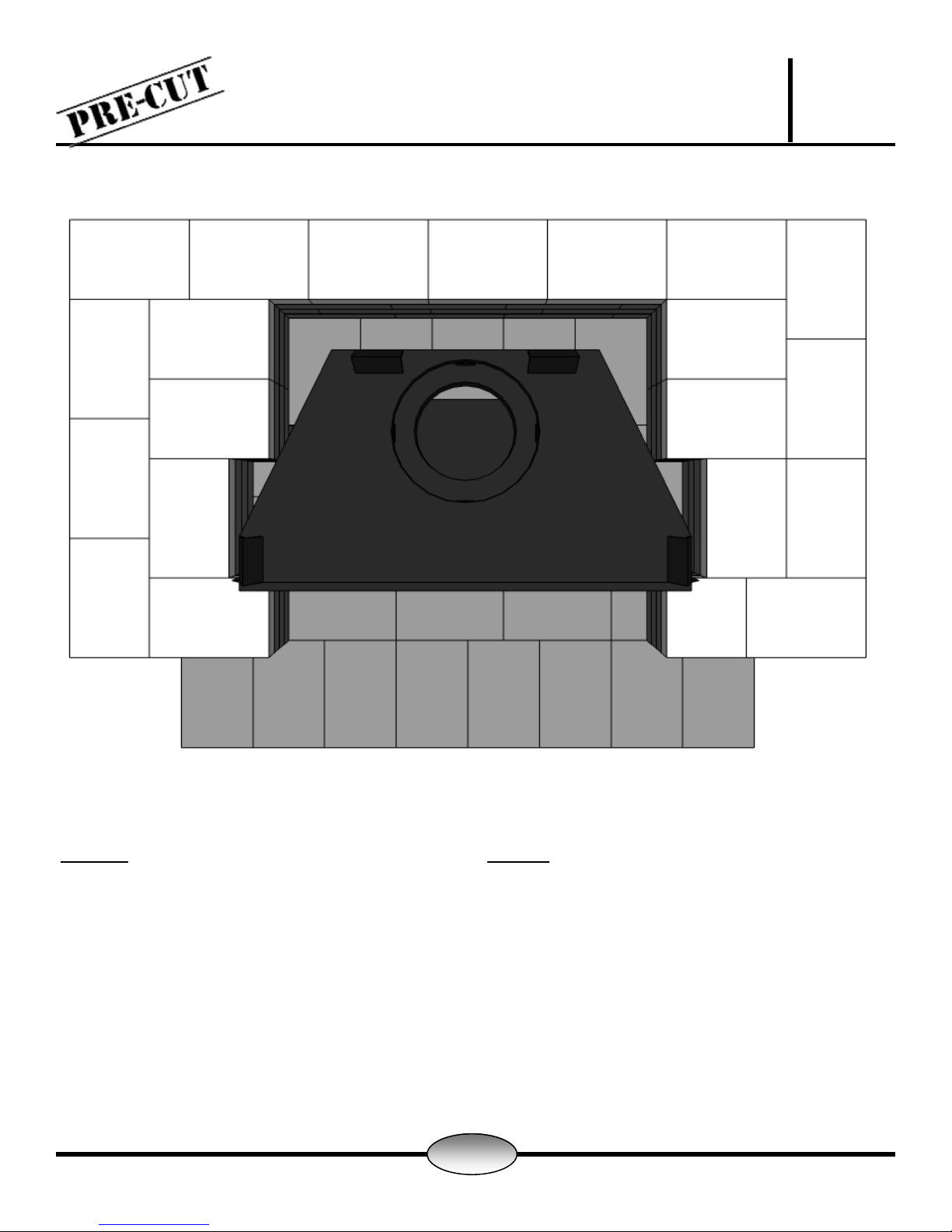

Layer 8:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 cut stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
8 X 8
Capa 8:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
16
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
8 X 8
Layer 9:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 9:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
17
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 10:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
8 X 8
Capa 10:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
18
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
8 X 8

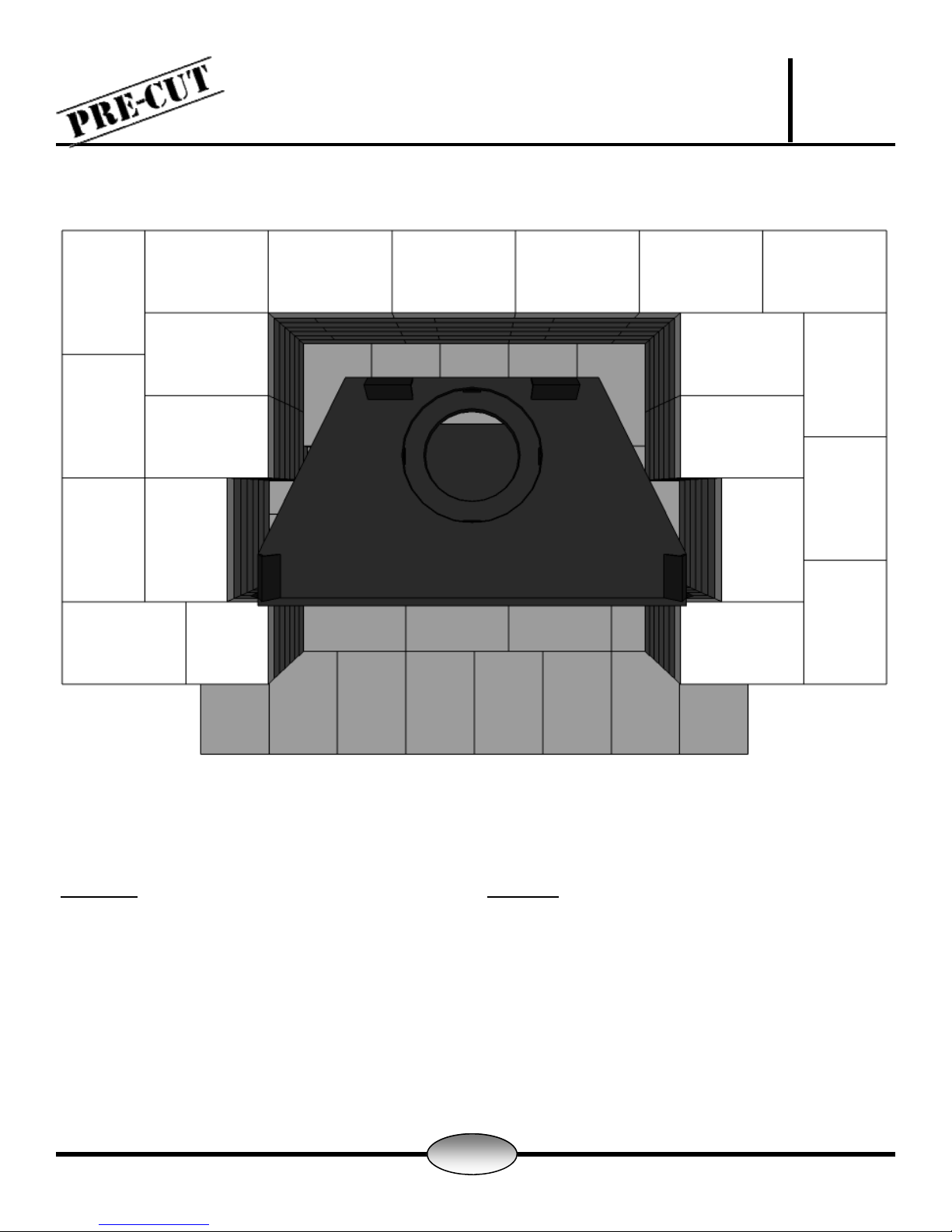

Layer 11:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 11:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
19
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011

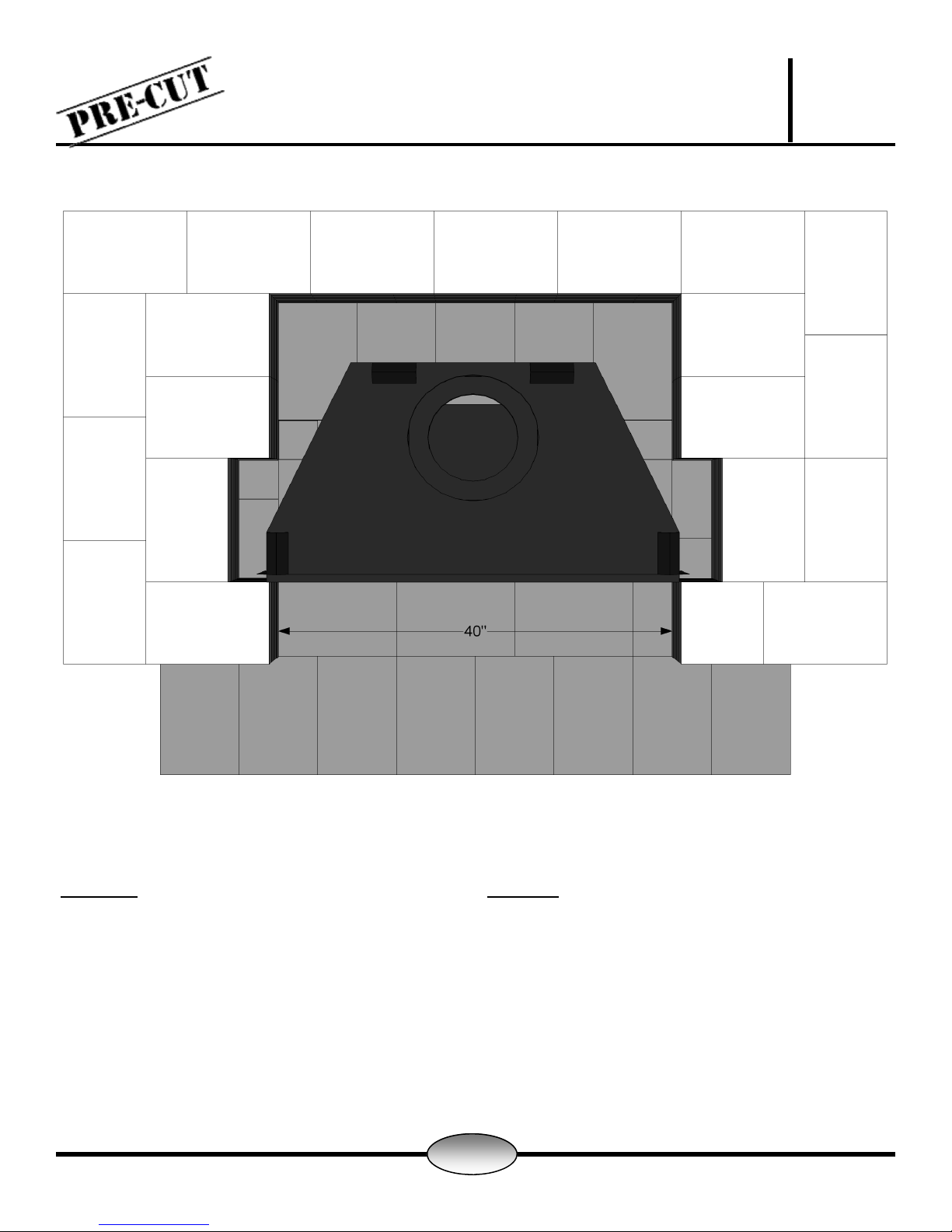

Layer 12:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
8 X 8
Capa 12:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
20
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
56” Lintel
2011
56” Lintel
Layer 12-A: Lintel Placement
Install (2) 56” lintels as shown in the photo.
Minor shimming will be required under the lintels so they are flush with layer 14.
Capa 12-A: Colocacion de Dintel
Instale (2) 56” dinteles según las indicaciones de la
foto.
El calzar del menor de edad se puede requerir debajo de los dinteles así que son rasantes con la
capa 14.
21
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
4 X 12
4 X 12
4 X 8 4 X 12
Layer 13:
Piece Count = (17) Olde English Wall Stones, (1)
4x8 Cut Stone, (3) 4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 13:
Numero de Piezas = (17) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 4x8, (3) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
22
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
4 X 12
4 X 12
4 X 12
4 X 8
Layer 14:
Piece Count = (17) Olde English Wall Stones, (1)
4x8 Cut Stone, (3) 4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 14:
Numero de Piezas = (17) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 4x8, (3) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
23
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
30” Lintel
30” Lintel
30” Lintel
30” Lintel
2011
Layer 14-A: Lintel Placement
Install (4) 30” lintels as shown in the photo.
Minor shimming will be required under the lintels so they are flush with layer 16.
Capa 14-A: Colocacion de la Lenteja.
Instale (4) 30” dinteles según las indicaciones de la
foto.
El calzar del menor de edad se puede requerir
debajo de los dinteles así que son rasantes con la
capa 16.
24
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 15:
A-Cut
4 X 12
A-Cut
4 X 12
4 X 12
B-Cut
Capa 15:
Piece Count = (20) Olde English Wall Stones, (3)
4x12 Cut Stones, (2) “A” Cut Stones, (1) “B” Cut
Stone
(Note: Refer to the cut sheet for “A” & “B”
stone dimensions)
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Numero de Piezas = (20) Piezas de Olde Ingles
pared, (3) las piedras talladas 4x12, (2) "A" piedras talladas, (1) "B" piedra cortada
(Nota: Consulte la hoja de corte para la "A" y dimensiones de piedra "B")
Aplique el adhesivo de concreto e instalar la pared
piedras A y piedras talladas de acuerdo a la foto.
25
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 16:
4 X 12
B-Cut
Capa 16:
A-Cut
4 X 12
A-Cut
Piece Count = (21) Olde English Wall Stones, (2)
4x12 Cut Stones, (2) “A” Cut Stones, (1) “B” Cut
Stone
(Note: Refer to the cut sheet for “A” & “B”
stone dimensions)
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Numero de Piezas = (21) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 4x12, (2) Piedras
“A”, (1) Piedra “B”
(Nota: Refiera a la hoja de corte para el dimensiones de piedra “A” y “B”)
Aplique el pegamento concreto e instale las piedras del corte del aand de las piedras de la pared
según la foto.
26
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
4” Overhang
4 X 8
4 X 12
4” Overhang
4 X 8
8 X 8
8 X 8
4 X 12
4” Overhang
Layer 17:
Piece Count = (31) Olde English Wall Stones, (2)
8x8 Cut Stones, (2) 4x8 Cut Stones, (2) 4x12 Cut
Stones
Mantel: Overhang wall stones by 4” on the left,
right & front.
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 17:
Numero de Piezas = (31) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 8x8, (2) 4x8 Piedras
Cortadas, (2) Piedras Cortadas 4x12
Chimenea: Sobresalga por las piedras de la pared
por 4” en el izquierdo, correcto; frente.
Aplique el pegamento concreto e instale las piedras de la pared y corte las piedras según la foto.
27
8 X 8
8 X 8
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
4 X 124 X 12
8 X 8
4 X 84 X 8

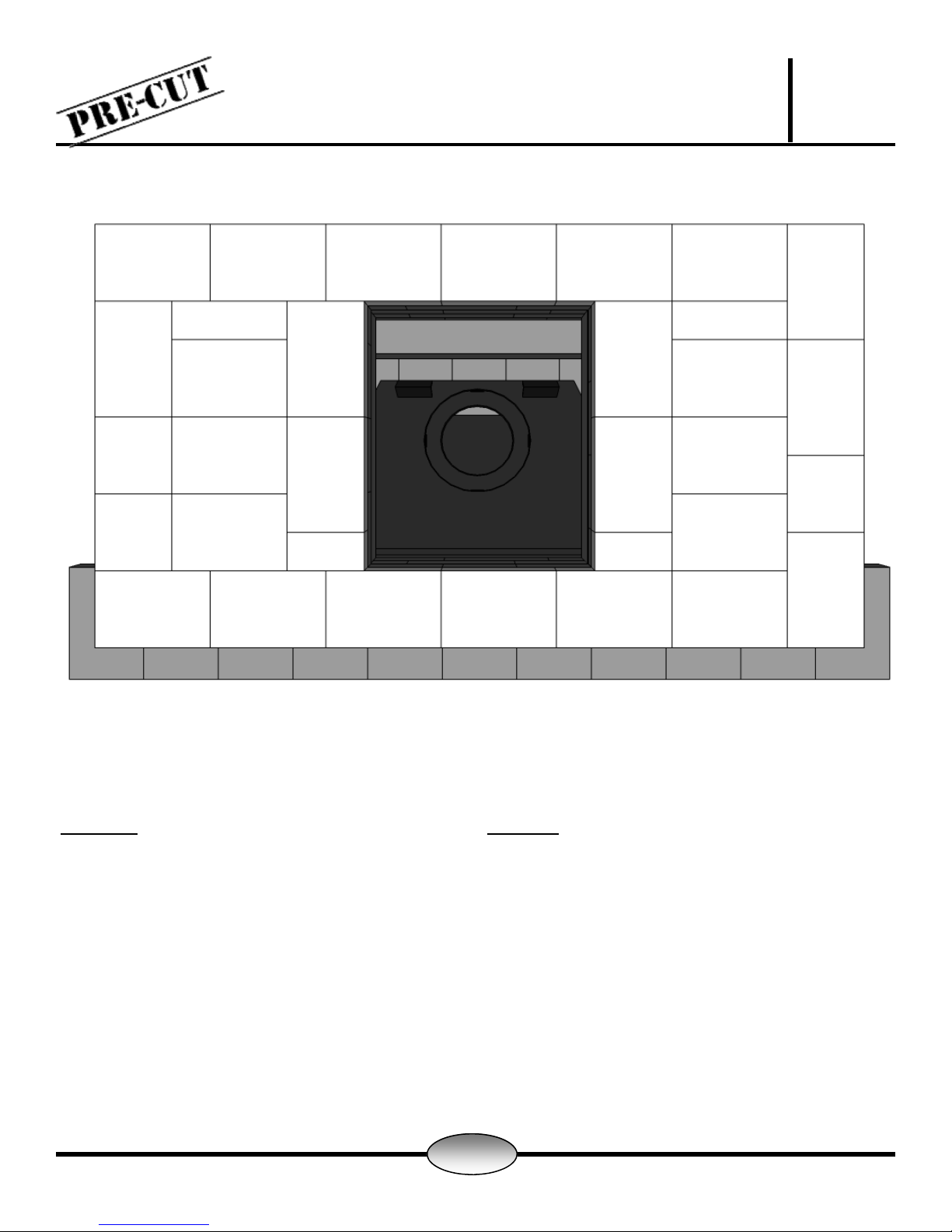

Layer 18:
Piece Count = (26) Olde English Wall Stones, (3)
8x8 Cut Stones, (2) 4x8 Cut Stones, (2) 4x12 Cut
Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 18:
Numero de Piezas = (26) Piedras deOlde Ingles
Pared, (3) Piedras Cortadas 8x8, (2) Piedras Cortadas 4x8, (2) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
28
6”
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Flush
4 X 12 4 X 12
6”
Layer 19:
Piece Count = (22) Olde English Wall Stones, (2)
4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Flush
Capa 19:
Numero de Piezas = (22) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
29
6”
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Flush
8X8
8X8
6”
8X8
4X8
Flush
Layer 20:
Piece Count = (16) Olde English Wall Stones, (3)
8x8 Cut Stones, (2) 4x8 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
4X8
Capa 20:
Numero de Piezas = (16) Piedras de Olde Ingles
Pared, (3) Piedras Cortadas 8x8, (2) Piedras Cortadas 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
30
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Flush
4 X 12
2011
4”
Flush

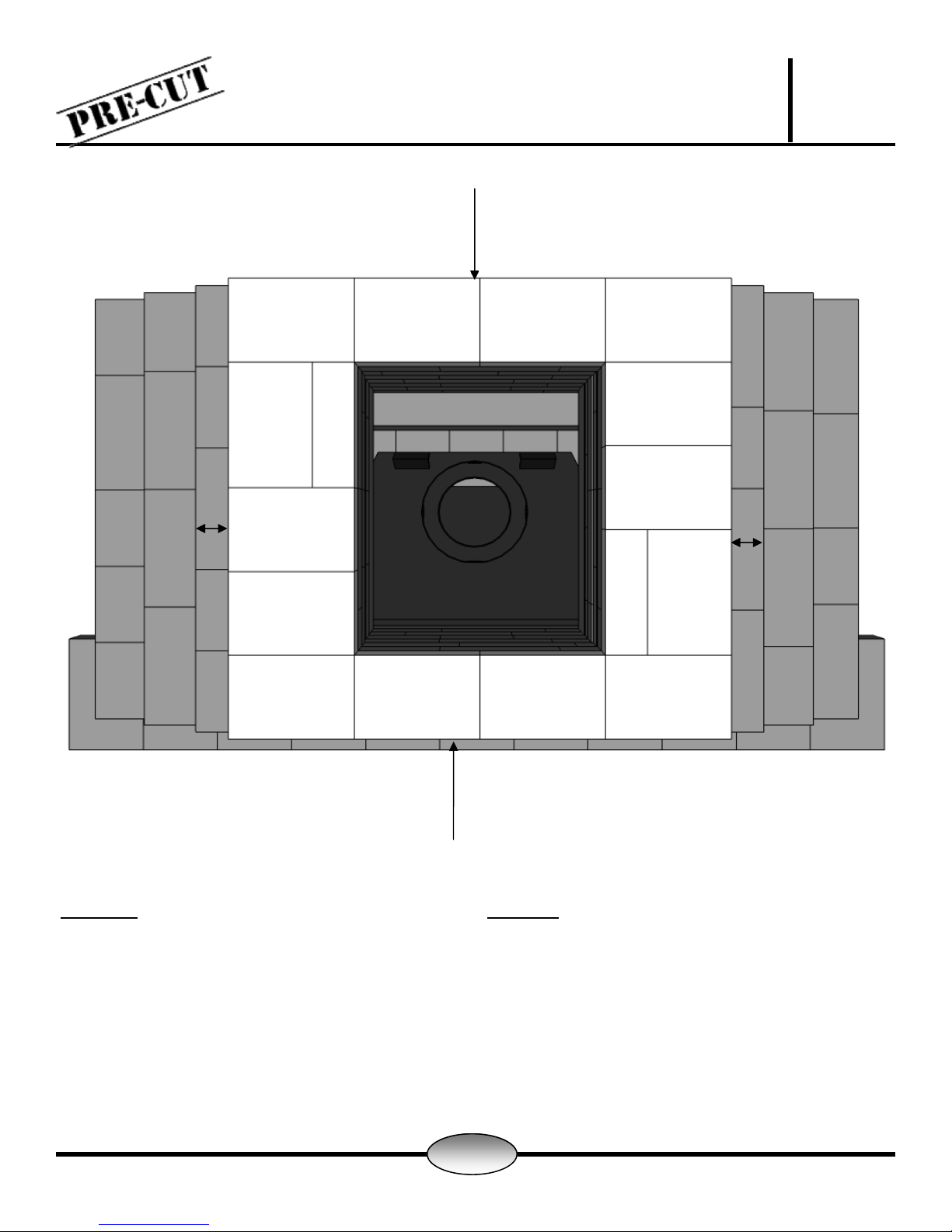

Layer 21:
Piece Count = (14) Olde English Wall Stones, (2)
4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
4”
4 X 12
Capa 21:
Numero de Piezas = (14) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormigon.
31
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2” Step-in
6”
2011
Layer 22:
Piece Count = (10) Olde English Wall Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
6”
2” Step-in
Capa 22:
Numero de Piezas = (10) Piedras de Olde Ingles
Pared
Instale las piedras de la pared de piedra y corte de
acuerdo a la foto. Aplique el adhesivo de hormigon.
32
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
8X8
2011
4X8
4X8
8X8
Layer 23:
Piece Count = (8) Olde English Wall Stones, (2)
8x8 Cut Stone, (2) 4x8 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 23:
Numero de Piezas = (8) Piedras de Olde Ingles
Pared, (2) Piedra Cortada 8x8, (2) Piedras Cortadas 4x8
Instale las piedras de la pared de piedra y corte de
acuerdo a la foto. Aplique el adhesivo de hormigon.
33
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 24:
Piece Count = (10) Olde English Wall Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 24:
Numero de Piezas = (10) Piedras de Olde Ingles
Pared
Instale las piedras de la pared de piedra y corte de
acuerdo a la foto. Aplique el adhesivo de hormigon.
34
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
8X8
2011
4X8
4X8
8X8
Layer 25:
Piece Count = (8) Olde English Wall Stones, (2)
8x8 Cut Stones, (2) 4x8 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 25:
Numero de Piezas = (8) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 8x8, (2) Piedras Cortadas 4x8
Instale las piedras de la pared de piedra y corte de
acuerdo a la foto. Aplique el adhesivo de hormigon.
35
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 26:
Piece Count = (10) Olde English Wall Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 26:
Numero de Piezas = (10) Piedras de Olde Ing;es
Pared
Instale las piedras de la pared de piedra y corte de
acuerdo a la foto. Aplique el adhesivo de hormigon.
36
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2” Overhang
2” Overhang2” Overhang
8X8
2011
2” Overhang
Layer 27: Chimney Cap
Piece Count = (12) Olde English Wall Stones, (2)
8x8 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo,
make sure to maintain a 2” overhang on all four
sides.
2” Overhang
8X8
2” Overhang
Capa 27: Casquillo de Chimenea
Numero de Piezas = (12) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 8x8
Aplique el pegamento concreto e instale las piedras de la pared y corte las piedras según la foto,
cerciórese de mantener la proyección 2” en los
cuatro lados.
37
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Chase flashing • El destellar de la persecución
Chase flashing with collar facing up.
Persecucion que destella con el revestimiento del collar para arriba.
38
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
2011
Layer 28:
Once the chimney has been centered, take the
chase flashing with the collar up and slide it on
to the termination cap sleeve until it is flush
with the bottom of the termination cap. (See
photo top left)
(See photo top right) on how the termination
cap, chase flashing and chimney section should
line up inside the block chimney cavity. Take
the entire assembly to the top of the fireplace
chimney and carefully slide the termination
cap sleeve into the chimney section while rotating left to right so the sections line up and
sleeve together.
Capa 28:
Una vez que se ha centrado la chimenea, tome la
persecución que destella con el collar para arriba
y deslícela encendido hacia la manga del casquillo
de la terminación hasta que sea rasante con la
parte inferior del casquillo de la terminación.
(Véase izquierdo inferior de la foto)
(Véase la derecha inferior de la foto) en cómo el
casquillo de la terminación, el destellar de la persecución y la sección de la chimenea deben alinearse dentro de la cavidad de la chimenea del bloque. Lleve a la asamblea entera a la tapa de la chimenea de la chimenea y resbale cuidadosamente la
manga del casquillo de la terminación dentro de la
sección de la chimenea mientras que la rotación de
izquierda a derecha las secciones se alinea y envuelve tan junta.
39
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Once you have the termination cap sleeved into the chimney section, you can apply silicone between the
final layer of block and the chase flashing to prevent any water or foreign material from entering the
chimney cavity.
Locate the pre-drilled holes in termination cap. Then drill into both sides of chase flashing. Install sheet
metal screws and screw in cap. Do the same on opposite side.
Una vez que usted tiene la tapa de terminacion de manga en la seccion de la chimenea, puede aplicar silicona entre la capa final de bloque y la persecucion intermitente para evitar que el agua o material extraño en la cavidad chimenea.
Busque la pre-agujeros en la tapa de terminacion. A continuacion, perfore en ambos lados de la persecucion a parpadear. Instale los tornillos de chapa metálica y el tornillo de la tapa. Haga lo mismo en el
lado opuesto.
40
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Facing Lintel With Granite Tile:
In your fireplace kit you will find 5 pieces of 8” x 8” granite tile. The granite is to be applied to the face
of the concrete lintel (polished side facing out) at the top of the fire box using concrete adhesive. Make
sure you use a retaining wall adhesive that will not be affected by the heat from the fire box.
Note: There are 5 pieces of 4” x 12” and 4” x 8” granite tile in your kit as well, these are for the addition of wood boxes should they be a part of your installation.
Dintel Frente Con Azulejos del Granito:
Dintel del revestimiento con el azulejo del granito: En su kit de la chimenea usted encontrará 5 peda-
zos de azulejo del granito 8” x 8”. El granito es ser appliedto la cara del dintel concreto (revestimiento
lateral pulido hacia fuera) en la tapa de la caja del fuego usando el pegamento concreto. Cerciórese de
que usted utilice un pegamento del muro de contención que no sea afectado por el calor de la caja del
fuego.
Nota: Hay 5 pedazos de azulejo del granito 4” x 12” y 4” x 8” en su kit también, éstos están para la
adición de cajas de madera si son una parte de su instalación.
41
Cambridge Pre-Packaged / Pre-Cut
2011
Olde English Wall Outdoor Fireplace Kit
Apply concrete adhesive being careful not to put too much adhesive to the point it migrates out of the
joints between the tile. Firmly press all tiles into position. It will be necessary to brace up the bottom of
the tile to prevent them from moving while the adhesive is curing. Refer to the photos below. Once the
tiles are set, leave the bracing in place for 24 hours to allow the adhesive proper time to cure. Wait 2
days after the tile installation before making a fire in your new fireplace.
Note: The first time you use your fireplace, light a small fire for the first 8 hours of use so you properly
season the inner fire lining of your fire box. Failure to do so can void the warranty.
Aplique el pegamento concreto que tiene cuidado de no poner demasiado pegamento al punto que emigra de los empalmes entre el azulejo. Presione firmemente todos los azulejos en la posición. Será necesario apoyar encima de la parte inferior del azulejo para evitar que se muevan mientras que el pegamento
está curando. Refiera a las fotos abajo. Una vez que se fijan los azulejos, deje apoyar en el lugar por 24
horas para dar un plazo de la época apropiada adhesiva de curar. Espere 2 días después de la instalación del azulejo antes de hacer un fuego en su nueva chimenea.
Nota: La primera vez que usted utiliza su chimenea, encienda un pequeño fuego para las primeras 8
horas de uso que usted sazona tan correctamente la guarnición interna del fuego de su caja del fuego.
La falta de hacer tan puede anular la garantía.
42
Cambridge Pre-Packaged / Pre-Cut

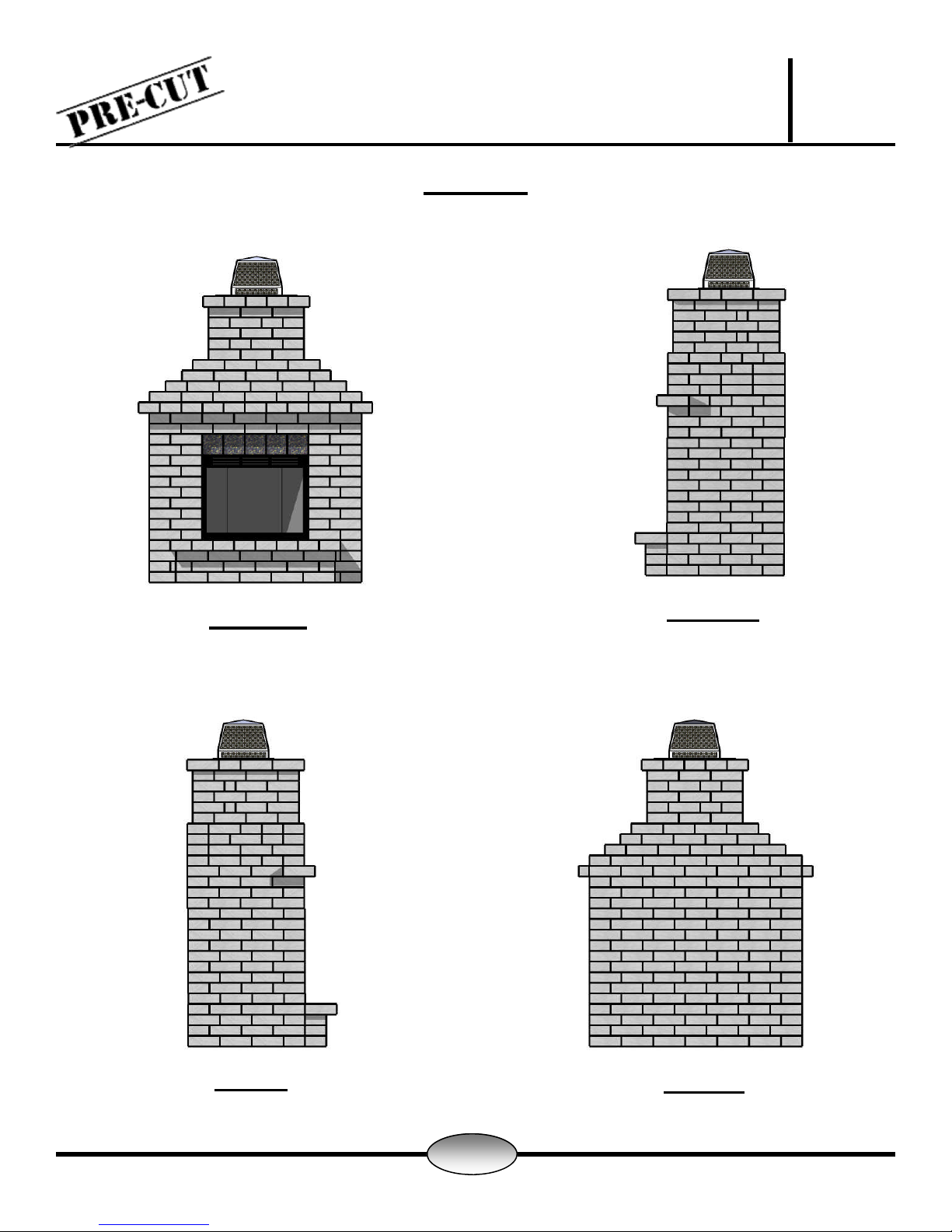

RIGHT
Olde English Wall Outdoor Fireplace Kit
VIEWS
2011
FRONT
LEFT
BACK
43
Loading...
