1 General Information
1.1 Product Overview
The Elditest CT4025 is a 10 kV High
Voltage divider probe for use with both
digital and analog oscilloscopes.
1.2 Features
• Measures up to: 10 kV (DC + ACpk) or
7 kV
rms
AC
• DC to 120 MHz bandwidth
• Voltage dividing of 100:1
• Frequency compensation
www.GlobalTestSupply.com
7
1.3 Probe Accessories
1. Standard Probe Tip
2. Hands-Free Hook Probe Tip
3. Hands-Free Bolt-On Probe Tip
4. Grounding Alligator Clip
5. Trimmer Tool
6. Main Grounding Lead
7. BNC Cable
8. Frequency Compensation Trimmer
9. Grounding Lead Extension Cable
Figure 1: CT4025 Probe Accessories
www.GlobalTestSupply.com
8
2 Using the Probe
1. Connect the probe to the BNC input of
the oscilloscope.
2. On the oscilloscope, select the desired
volts/division range. Whenever
available, set the probe attenuation
ratio setting to 100:1.
3. WARNING If possible, always turn the
high voltage source off before
connecting or disconnecting the probe.
4. WARNING Connect the probe
grounding lead (via alligator clip) to a
good earth ground or reliable chassis
ground.
5. For the best frequency response,
when measuring frequencies > 40
MHz use only the Main Grounding
Lead plus the Grounding Alligator Clip.
(Figure 1). For frequencies < 40 MHz
the Grounding Lead Extension Cable
may be used and will give you better
reach with the probe.
6. WARNING Before turning on the high
voltage source, be certain the operator
is not touching any part of the device
under test.
7. Turn on the high voltage source.
8. You will now be able to analyze the
voltage waveform on your
oscilloscope.
9. Turn off the high voltage source.
10. WARNING Disconnect the probe from
the high voltage source BEFORE
disconnecting the ground clip lead.
www.GlobalTestSupply.com
9
3 Frequency Compensation
Proper compensation of the probe is
required to assure amplitude accuracy of
the waveform being measured by matching
the probe to the oscilloscope’s input
capacitance. Compensation should be
adjusted whenever the probe is connected
to, or transferred between, oscilloscopes.
The procedure is the same as for a x10
passive probe.
• Connect the probe to the oscilloscope.
• Apply a 1 kHz square wave to the
probe tip and adjust the oscilloscope
controls to display a few cycles of the
waveform.
• Turn Trimmer (Figure 2) using
included Trimmer Tool (Figure 1) to
adjust the compensation on the probe
making a flat topped square wave.
Figure 2: Frequency Compensation Trimmer
www.GlobalTestSupply.com
10

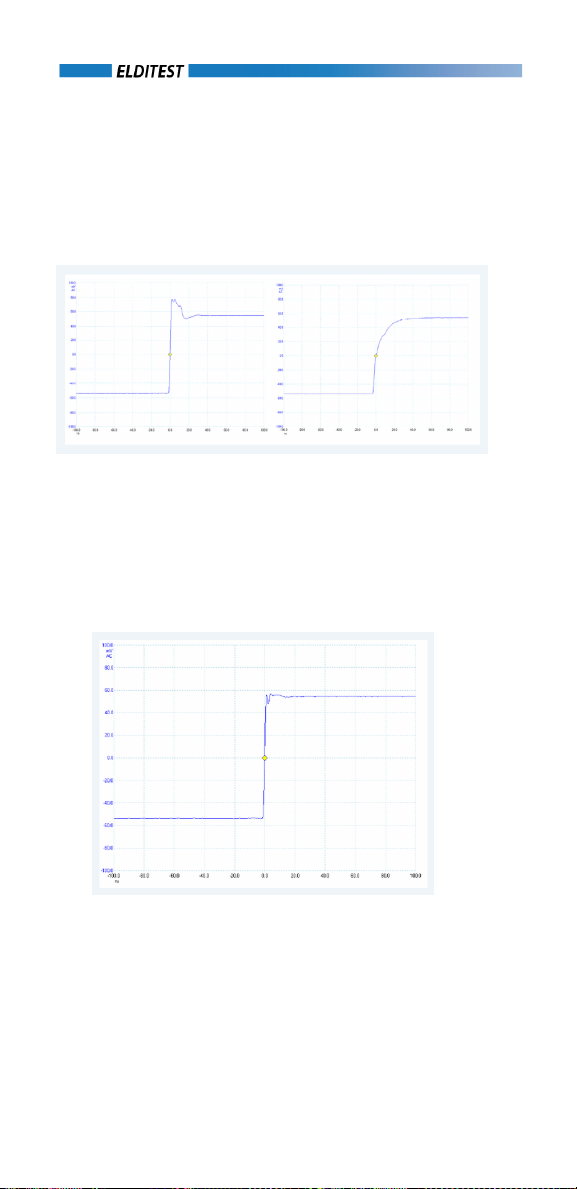

Figure 3 shows how over- and undercompensated pulse responses will look.
Figure 4 shows a perfectly compensated
probe.
Figure 4: Good Compensation
Figure 3: Over/Under Compensation
www.GlobalTestSupply.com
11
4 Specifications
All specifications apply to the unit after a
temperature stabilization time of 15 minutes over an
ambient temperature range of 25 °C ± 5 °C.
CT4025
10 kV High Voltage Probe
Operating Parameters
Maximum Input Voltage
(CAT I)
10 kV (DC + ACpk)
7 kV
rms
AC
Maximum Loading
Current
100 µA
Division Ratio
100:1
Bandwidth
DC to 120 MHz
Compensation Range
10 pF to 35 pF
Temperature Coefficient
≤200 ppm/ºC
Input Resistance
100 MΩ
Input Capacitance
2.0 pF
Rise Time
3.0 ns
Signal/Noise
>60 dB @ 1 KHz
>50 dB @1 MHz
Accuracy
DC Volts
≤3%
AC Volts
≤3% at 1 kHz
General
Cable Length
6.6 ft (2 m)
Designed for Use in
Pollution Degree 2
Operating Environment
14ºF to 131ºF (-10ºC to 55ºC)
Storage Temperature
-4ºF to 158ºF (-20ºC to 70ºC)
Humidity
≤85% relative humidity at
95ºF (35ºC)
Dimensions
3.1 x 3.1 x 12.6 in
(8 x 8 x 32 cm)
Weight
1.0 lbs (460 g)
Warranty
One-year warranty
Specifications are subject to change without notice.
To ensure the most current version of this manual,
please download the current version from our
website: caltestelectronics.com.
www.GlobalTestSupply.com
12
5 Voltage Derating Curve
WARNING
When measuring higher frequency signals,
be sure to comply with the Voltage vs.
Frequency Derating Curve.
6 Cleaning
Clean only the exterior probe body and cables. Use
a soft cotton cloth lightly moistened with a mild
solution of detergent and water. Do not allow any
portion of the probe to be submerged at any time.
WARNING Dry the probe thoroughly before
attempting to make voltage measurements.
CAUTION Do not subject the probe to solvents or
solvent fumes as these can cause deterioration of
the probe body and cables.
Figure 5: Voltage Derating Curve
www.GlobalTestSupply.com
13
7 Service & Warranty
Information
7.1 Limited One-Year Warranty
Cal Test Electronics warrants this product
to be free from defective material or
workmanship for a period of 1 year from
the date of original purchase. Under this
warranty, Cal Test Electronics is limited to
repairing the defective device when
returned to the factory, shipping charges
prepaid, within the warranty period.
Units returned to Cal Test Electronics that
have been subject to abuse, misuse,
damage or accident, or have been
connected, installed or adjusted contrary to
the instructions furnished by Cal Test
Electronics, or that have been repaired by
unauthorized persons, will not be covered
by this warranty.
Cal Test Electronics reserves the right to
discontinue models, change specifications,
price, or design of this device at any time
without notice and without incurring any
obligation whatsoever.
The purchaser agrees to assume all
liabilities for any damages and/or bodily
injury which may result from the use or
misuse of this device by the purchaser, his
employees, or agents.
www.GlobalTestSupply.com
14
This warranty is in lieu of all other
representations or warranties expressed or
implied and no agent or representative of
Cal Test Electronics is authorized to
assume any other obligation in connection
with the sale and purchase of this device.
7.2 Calibration and Repair
If you have a need for any calibration or
repair services, please visit us on the web
at: caltestelectronics.com. See the
“Support” link.
www.GlobalTestSupply.com
1
© 2015 Tous droits réservés
Elditest est une marque déposée de Sefram
Instruments et Systèmes.
Les produits Elditest font l’objet de brevets déposés
ou en cours. Les informations présentes dans ce
manuel remplacent toutes les informations
antérieures. Les spécifications peuvent être
modifiées sans préavis.
Pour obtenir des informations, le SAV ou le support
technique:
• Appelez le 1-800-572-1028 ou visitez
www.caltestelectronics.com
Déclarations de Conformité
Elimination des vieux
équipements électriques
et électroniques
Applicable dans tout les pays de
l’union européenne ainsi que dans
les pays européens disposant
d’un système de tri sélectif). Ce
produit est règlementé par la
Directive 2002/96/CE du parlement européen et du
Conseil de l’Union européenne sur les déchets
d’équipement électriques et électroniques, et pour
les pays ayant adopté cette Directive, il est signalé
comme étant placé sur le marché après le 13 août
2005 et ne doit pas être éliminé comme un déchet
non trié. Pour vous débarrasser de ce produit,
veuillez faire appel à vos services de collecte des
DEEE et observer toutes les obligations en vigueur.
www.GlobalTestSupply.com
2
Prescriptions de Securite
ATTENTION AVERTISSMENT
Afin d’éviter les blessures et une
détérioration du produit, examiner et
conformez vous aux précautions de sécurité cidessous. Ces précautions s’appliquent au
personnel qui utilise et qui répare et doivent
être scrupuleusement suivies.
Seul un personnel qualifié peut utiliser cette
sonde. Cette sonde haute tension est conçue
pour être utilisée par un personnel formé,
expérimenté ou des personnes qualifiées pour
identifier les situations dangereuses et qui
comprennent ces précautions de sécurité afin
d’éviter toute blessure lors de l’utilisation d’un
tel appareil.
Cet instrument est conçu pour fonctionner
uniquement dans les mesures de la
Catégorie I (CAT I).
Ne travaillez pas seul lorsque vous travaillez
en présence de hautes tensions.
N’appliquez pas sur la sortie une tension
qui dépasse le niveau maximum de la
sonde.
Pour votre propre sécurité, inspectez les
sondes avant chaque utilisation pour vérifier
qu’il n’y ait pas de fissures ou de craquelures
sur les câbles. Si vous constatez des défauts,
n’utilisez PAS la sonde.
www.GlobalTestSupply.com
3
Les mains, les chaussures, le sol et la
paillasse doivent être secs.
Evitez de faire des mesures avec une
humidité excessive ou toute autre condition
environnementale qui pourrait nuire à la
sécurité.
Coupez la source haute tension lorsque
vous connectez ou déconnectez la sonde,
lorsque c’est possible.
Le corps de la sonde doit être gardé propre
et exempt de toute contamination conductrice .
N’ouvrez pas le boîtier de la sonde. Si vous
ouvrez le boîtier de la sonde, vous vous
exposez à des risques de choc électrique.
Toujours gardez les doigts derrière l’anneau
de garde de la sonde pendant l’utilisation.
Connectez toujours la masse de la sonde
avec le câble avant de mettre les circuits
haute tension en contact avec la pointe de la
sonde. Toujours déconnecter la pointe de la
sonde des circuits haute tension avant de
déconnecter le câble de masse.
Utilisez uniquement des instruments dont les
châssis et le câble de mise à la terre sont
correctement mis à la terre.
www.GlobalTestSupply.com
4
Utilisez uniquement dans des environnements
de type bureau. Cet instrument est conçu pour être
utilisé à l’intérieur dans un environnement de type
bureau. Ne faites pas fonctionner l’appareil :
• En présence de fumées nocives, corrosives
ou inflammables, de gaz, de vapeurs, de
produits chimiques, de particules fines ou de
poussières en suspension.
• Dans des environnements ou il y a le risque
qu’un produit liquide soit renversé sur
l’instrument.
• A des températures am biantes dépassant les
températures de fonctionnement spécifiées.
• Dans des pressions atmosphériques en
dehors des limites d’altitude spécifiées ou
lorsque le gaz environnant n’est pas de l’air.
Utilisez à l’intérieur avec un degré de pollution
de 2. Les mesures effectuées par cet instrument
peuvent être en dehors des spécifications si
l’instrument est utilisé dans des environnements qui
ne sont pas de type bureau. Par exemple : une
augmentation rapide de température ou un
changement d’hygrométrie, le soleil, les vibrations
et/ou chocs mécaniques, le bruit acoustique, le bruit
électrique, les champs électriques forts, ou les
champs magnétiques forts.
Ne pas utiliser dans une application
critique. Cet instrument n’est pas autorisé pour
l’utilisation en contact avec le corps humain ou
en tant que composant d’un appareil ou
système d’assistance vitale ou de survie.
www.GlobalTestSupply.com
5
Des tensions dangereuses peuvent être
présentes dans des emplacements
inattendus dans des circuits sous test
lorsqu’une défaillance dans le circuit existe.
Ne remplacez pas des composants ou des
parties qui ne sont pas approuvées par Cal
Test Electronics et ne modifiez pas cet
instrument. Renvoyez l’instrument à Cal Test
Electronics pour la maintenance et la
réparation afin de vous assurez que la sécurité,
les fonctionnalités, les spécifications sont
maintenues.
Un signe AVERTISSEMENT attire l’attention
sur une procédure de fonctionnement, une
pratique, ou une condition, qui, si elle n’est pas
suivie correctement, peut causer une blessure
ou entraîner la mort de l’utilisateur.
Un signe ATTENTION attire l’attention sur une
procédure de fonctionnement, une pratique, ou
une condition, qui, si elle n’est pas suivie
correctement, peut causer des dégâts ou
détruire des parties du produit ou le produit
complet.
www.GlobalTestSupply.com
6
Table des Matières
1 Informations Générales 6
1.1 Aperçu général du produit 6
1.2 Caractéristiques 6
1.3 Accessoires 7
2 Utilisation de la Sonde 8
3 Compensation en Fréquence 9
4 Spécifications 11
5 Courbe de Limitation Tension/
Fréquence 12
6 Nettoyage 12
7 Maintenance et informations de
garantie 13
7.1 Garantie limitée à un an. 13
7.2 Ajustage et réparation 14
1 Informations Générales
1.1 Aperçu général du produit
Le modèle Elditest CT4025 est une sonde haute
tension pour une utilisation avec des oscilloscopes
numériques et analogiques.
1.2 Caractéristiques
• Mesure jusqu’à 10 kV (DC + AC
c
) ou 7 kV
eff
AC.
• Bande passante de 120 MHz.
• Rapport de tension de 100:1.
• Compensation en fréquence.
www.GlobalTestSupply.com
7
1.3 Accessoires
1. Embout de sonde standard
2. Embout de type crochet
3. Embout de type mains libres
4. Pince de masse
5. Tournevis de réglage
6. Mise à la masse principale
7. Câble BNC
8. Réglages de la compensation en
fréquence
9. Prolongateur de câble de masse
Figure 1: CT4025 Détails du montage et des
accessoires
www.GlobalTestSupply.com
8
2 Utilisation de la Sonde
1. Connectez la sonde à l’entrée BNC de
l’oscilloscope.
2. Sur l’oscilloscope, choisir le calibre
approprié (volts/division). Si possible,
choisir un rapport d’atténuation de 100:1
afin d’avoir une lecture directe de la
tension.
3. ATTENTION Si possible toujours arrêter
la source haute tension avant de
connecter ou déconnecter la sonde.
4. ATTENTION Connectez le câble de
masse de la sonde (pince crocodile) à
une masse fiable.
5. Pour une meilleure réponse en fréquence
à des fréquences > 40 MHz utiliser la
mise à la masse principale associée à la
pince crocodile. (Figure 1). Pour les
fréquences < 40 MHz, le prolongateur de
masse peut être utilisé et vous donnera
plus de flexibilité dans l’utilisation de la
sonde.
6. ATTENTION Avant d’activer la source
haute tension, assurez-vous que le
conducteur ne touche aucune partie de
l’appareil sous test.
7. Activez la source haute tension.
8. Vous pourrez maintenant analyser la
forme d’onde de la tension sur
l’oscilloscope.
9. Arrêtez la source haute tension.
10. AVERTISSEMENT Déconnectez la sonde
haute tension de la source haute tension
AVANT de déconnecter le câble de mise
à la terre.
www.GlobalTestSupply.com
9
3 Compensation en Fréquence
Il est nécessaire d’avoir une compensation correcte
de la sonde pour garantir la précision de
l’amplitude de la forme d’onde en adaptant la sonde
à la capacité d’entrée de l’oscilloscope. La
compensation doit être réglée chaque fois que la
sonde est connectée à l’oscilloscope. Cette
procédure est la même que pour les sondes
passives x10.
• Connectez la sonde à l’oscilloscope.
• Appliquez un signal carré 1 kHz sur la
pointe de touche et réglez
l’oscilloscope pour voir quelques
cycles de la forme d’onde.
• Ajuster le potentiomètre de la
compensation (Figure 2) en utilisant le
tournevis fourni (Figure 1), pour
obtenir un signal le plus plat possible.
Figure 2: Réglages de la compensation en
fréquence
www.GlobalTestSupply.com
10
Le schéma 3 illustre un signal
surcompensé et sous-compensé.
La Figure 4 montre un signal issu d’une
sonde parfaitement compensée.
Figure 4: Compensation correcte
Figure 3: Surcompensation et sous-compensation
www.GlobalTestSupply.com
11
4 Spécifications
Toutes les spécifications s’appliquent à l’appareil
après un temps de stabilisation de 15 minutes dans
une gamme de température de 25 °C ± 5 °C.
CT4025
Sonde Haute tension 10 kV
Paramètres
Tension d’entrée maximum
(CAT I)
10 kV (DC + AC
crête
)
7 kV
eff
AC
Courant maximum
100 µA
Rapport de division
100:1
Bande passante
120 MHz
Gamme de Compensation
10 pF – 35 pF
Coefficient de température
≤200 ppm/ºC
Résistance d’entrée
100 MΩ
Capacité d’entrée
2.0 pF
Temps de montée
3.0 ns
Rapport Signal/Bruit
> 60 dB @ 1 kHz
> 50 dB @ 1 MHz
Précision
Tension DC
≤3%
Tension AC
≤3% at 1 kHz
Spécifications générales
Longueur du câble
2 m (6.6 pieds)
Degré de pollution
2
Température de
fonctionnement
-10ºC – 55ºC
Température de stockage
-20ºC – 70ºC
Humidité
≤85% d’humidité relative
à 35ºC
Dimensions (longueur)
8 x 8 x 32 cm
Masse
460 g
Garantie
1 an
Les spécifications peuvent être modifiées sans
préavis. Pour vous assurer d’avoir la version la plus
récente de ce manuel, veuillez télécharger la
dernière version sur le site calteselectronics.com.
www.GlobalTestSupply.com
12
5 Courbe de Limitation
Tension/ Fréquence
AVERTISSEMENT
Lorsque vous mesurez des signaux haute
fréquence, assurez vous de vous conformer aux
limitations de tension en fonction de la fréquence.
6 Nettoyage
Nettoyez uniquement les câbles et le corps de la
sonde. Utilisez un tissu en coton humidifié avec une
solution neutre de détergent et d’eau. Ne jamais
tremper ou immerger une quelconque partie de la
sonde.
AVERTISSEMENT
Nettoyez la sonde minutieusement avant de faire
des mesures de tension.
ATTENTION
N’exposez pas la sonde à des solvants ou des
vapeurs de solvant, car cela pourrait détériorer les
câbles et l’extérieur de la sonde.
Figure 5: Courbe de limitation de la tension en
fonction de la fréquence
www.GlobalTestSupply.com
13
7 Maintenance et
informations de garantie
7.1 Garantie limitée à un an.
Cal Test Electronics garantit ce produit est
exempt de défauts de fabrication pour une
période d’un an à compter de la date de
l’achat d’origine. Pendant cette garantie,
Cal Test Electronics se limite à réparer les
appareils défectueux lorsqu’ils sont
renvoyés à l’usine, les frais de port
prépayés.
Les appareils renvoyés à Cal Test
Electronics qui ont fait l’object de chocs,
d’une utilisation anormale, des dégâts ou
incidents, ou ont été connectés, installés,
ou ajustés contrairement aux instructions
fournies par Cal Test Electronics, qui ont
été réparés par des personnes non
autorisées, ne seront pas couverts par la
garantie.
Cal Test electronics se réserve le droit
d’arrêter des modèles, changer les
spécifications, le prix, ou le design de cet
appareil à tout moment sans préavis et
sans encourir aucune autre obligation.
Les acheteurs acceptent d’assumer toutes
les conséquences pour les dégâts et/ou
dommages corporels qui peuvent être
causés lors de l’utilisation correcte ou
incorrecte de l’appareil par l’acheteur, ses
employés, ou représentants.
www.GlobalTestSupply.com
14
Cette garantie se substitue à toute autre
garantie exprimée ou sous-entendue et
aucun agent ou revendeur de Cal Test
Electronics n’est autorisé à offrir une autre
forme de garantie lors de la vente ou
l’achat de cet appareil.
7.2 Ajustage et réparation
Si vous devez réaliser un ajustage ou une
réparation de la sonde, veuillez visitez le
site caltestelectronics.com. Voir la rubrique
“Support”.
www.GlobalTestSupply.com
Loading...
