Page 1
MCM 170
USER MANUAL
GB
Caliber Europe BV
The Netherlands
Fax: +31 (0)416 69 90 01
Internet: www.caliber.nl
WWW.CALIBER.NL
F D
E P
S
PL GR
CZ
SK NL
MCM 170 manual 17-05-2006 11:23 Pagina 2
Page 2
2
AV IN
A
V
I
N
AV IN
AV IN
AV IN
A
V
I
N
A
V
I
N
A
V I
N
INDEX
GB . . . . . . . . . .p. 3
F . . . . . . . . . . .p. 5
D . . . . . . . . . .p. 7
E . . . . . . . . . . .p. 9
P . . . . . . . . . . .p. 11
S . . . . . . . . . . .p. 13
PL . . . . . . . . . .p. 15
GR . . . . . . . . . .p. 17
CZ SK . . . . . . . . . .p. 19
NL . . . . . . . . . .p. 21

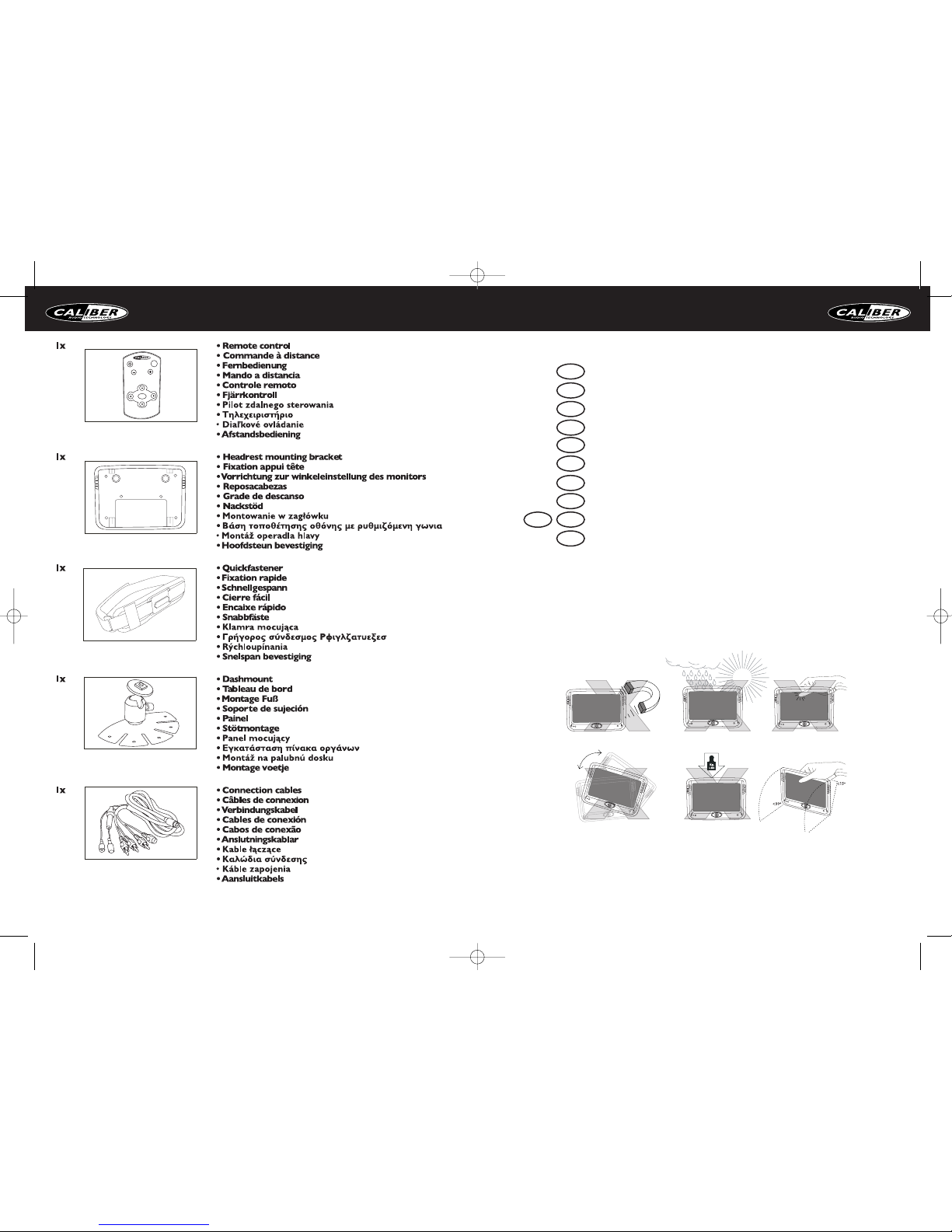

CAUTION!
1
CONTENTS
SOURCE
VOLUME
MENU
MCM 170 manual 17-05-2006 11:23 Pagina 4
Page 3
GB USER MANUAL
4
The setup of the DVD can be adjusted using the
remote control.
1. Power on/off
2. Volume up/down
3. Navigation: up/down/right/left
4. Source
5. Menu
TROUBLESHOOTING
If it appears that your monitor is faulty,first consult this
checklist. It may be that something simple has been overlooked. Under no circumstances
should you try to repair the player yourself;as this will invalidate the warranty. Only qualified
service personnel can remove the cover and service this player.
MONITOR WON’T WORK
• Reset the monitor by unplugging the DC power cord and plugging it back in.
NO POWER
• Check the on/off button.
• Check if power plug is properly connected.
• Check if there is power at the DC outlet by plugging in another appliance.
NO PICTURE
• Check if the source is switched on.
• Select the correct AV input on the source.
• Check the video connection.
• Check if channel selector is set to AV on the source.
(See your source manual for instructions).
THE MONITOR DOES NOT RESPOND TO THE REMOTE CONTROL
• Aim the remote control directly at the sensor on the front of the monitor..
• Avoid all obstacles which may interfere with the signal path.
BUTTONS DO NOT WORK
• Unplug the monitor from power outlet and reconnect after a few seconds.
TECHNICAL SPECIFICATIONS
TFT screen
7” 16:9 wide LCD display
Resolution 1440 (H) x 234(V)
Power supply DC 12V
Power consumption 8W
Input/output
+12V power (red) and ground (black)
1.Video in (1x female RCA)
2.Video/Audio in (3x female RCA)
IR headphone output
3 AV channels (AV 1 / AV 2 / AV 3)
PAL & NTSC (auto switching)
Screen size L x W x H: 181 x 127 x 18mm
Mountingbracket size L x W x H: 186 x 131 x 25mm
OPERATION
1. Headphone jack
2. Power on/off,
Menu,
Navigation
3. AV in jack
4. Infrared eyes
5. Screen extraction buttons
POWER ON/OFF (2)
Press the Power on/off button (2)
for more than 2 seconds to turn
the screen on.
VOLUME BUTTON (2)
To increase the volume press the
navigation button (2) to the right, to
decrease the volume press the navigation button to the left.
AV SOURCES (2)
Press the navigation button (2) up and down to switch between AV 1/AV 2/AV 3.
MENU (2)
Press the menu button (2) once to activate the menu. Press the navigation button up and
down. to navigate through the menu.
GB USER MANUAL
3
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
SOURCE
VOLUME
MENU
1
2
3
4
5
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
MCM 170 manual 17-05-2006 11:23 Pagina 6
Page 4
6
Les paramètres du DVD peuvent être définis à l’aide
de la commande à distance.
1. Power on/off
2. Volume haut/bas
3. Navigation: haut/bas/droite/gauche
4. Source
5. Menu
RÉSOLUTION DES PROBLÈMES
S’il s’avère que votre écran est en panne,consultez d’abord cette check-list. Il se peut que quelque chose de simple a été omis. N’essayez en aucun cas de réparer vous-même le lecteur; en
effet, cela invaliderait la garantie. Seule le personnel de service qualifié peut retirer le couvercle
et réaliser l’entretien de ce lecteur.
LE ÉCRAN NE FONCTIONNE PAS
• Réinitialiser le écran en débranchant le cordon d'alimentation et en le rebranchant.
PAS DE TENSION
• Vérifiez le bouton on/off.
• Vérifiez si la fiche d’alimentation est correctement branchée.
• Vérifiez s’il y a du courant dans la prise en branchant un autre appareil.
PAS D’IMAGE
• Vérifiez si la source est allumée.
• Sélectionnez la bonne entrée AV sur la source.
• Vérifiez la connexion vidéo.
• Vérifiez si le sélecteur de canal est sur AV sur la source.
(Consultez le manuel de votre source pour les instructions).
LE ÉCRAN NE RÉAGIT PAS À LA COMMANDE À DISTANCE
• Dirigez la commande à distance directement vers le capteur à l’avant du lecteur.
• Évitez tous les obstacles qui peuvent interférer avec le chemin du signal.
LES BOUTONS NE FONCTIONNENT PAS
• Débranchez le écran de la prise de courant et rebranchez-le après quelques secondes.
FR MANUEL D’UTILISATION
SPÉCIFICATIONS TECHNIQUES:
Écran TFT
Affichage LCD 7” 16:9
Résolution 1440 (H) x 234(V)
Power supply DC 12V
Consommation 8W
Entrée / sortie
Puissance +12V (rouge) et terre (noir)
Entrée vidéo (1x RCA femelle)
Entrée vidéo / audio(3x RCA femelle)
Sortie stéreo infra rouge
3 canal AV (AV 1 / AV 2 / AV 3)
PAL & NTSC (commutateur automatique)
Dimensions écran L x l x H: 181 x 127 x 18mm
Dimensions fixation appui tête L x l x H: 186 x 131 x 25mm
FONCTIONNEMENT
1. Prise écouteur
2. Bouton Power on/off,
Menu,
Navigation
3. Prise d’entrée AV
4. Infrarouge
5. boutons pour extraire l’écran
MISE NE MARCHE (2)
Maintenez le bouton on/off enfoncé
Durant un peu plus de 2 secondes
pour allumer l’écran.
VOLUME (2)
Pour augmenter le volume, pressez
le bouton de navigation du côté
droit, pour baisser le volume, pressez le bouton de navigation sur le
côté gauche.
AV SOURCES (2)
Pressez le bouton de navigation (2) en haut et en bas pour faire défiler les différentes sources
AV 1/AV 2/AV 3.
MENU (2)
Pressez une fois le bouton menu (2) pour activer le menu.Pressez le bouton de navigation en
haut et en bas pour naviguer au sein du menu.
FR MANUEL D’UTILISATION
5
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
SOURCE
VOLUME
MENU
1
2
3
4
5
MCM 170 manual 17-05-2006 11:23 Pagina 8
Page 5
Die Einstellungen können über die Fernbedienung
angepasst werden.
1. Power Ein/Aus
2. Volume Knopf
3. Navigation: oben/unter/rechts/links
4. AV schalter
5. Menu
STÖRUNGSBEHEBUNG
Wenn Ihr Bildschirm nicht ordnungsgemäß funktioniert,
konsultieren Sie zunächst diese Kontrollliste. Es könnte sein,dass etwas Einfaches übersehen
wurde. Sie sollten unter keinen Umständen versuchen, den Player selbst zu reparieren, da
damit sämtliche Garantieansprüche verfallen. Nur qualifiziertes Personal darf die Abdeckung
öffnen und sonstige Reparaturarbeiten verrichten.
WENN DER BILDSCHIRM NICHT FUNKTIONIERT
• Den Bildschirm zurücksetzen: Zuleitungskabel ziehen und anschließend wieder einstecken.
KEIN STROM
• Überprüfen Sie, ob die ON-/OFF-Taste (Ein-/Ausschalttaste) betätigt wurde.
• Überprüfen Sie, ob das Zuleitungskabel richtig angeschlossen ist.
• Überprüfen Sie, ob auf der Zuleitungskabel Strom ist, indem Sie ein anderes Gerät anschließen.
KEIN BILD
• Überprüfen Sie, ob der Born eingeschaltet ist.
• Wählen Sie den korrekten AV-Eingang am Born.
• Überprüfen Sie die Verbindung zum Video.
• Überprüfen Sie, ob die Kanalauswahl am Born auf AV eingestellt ist.
(Vergleichen Sie Ihre Born-Bedienungsanleitung für weitere Anweisungen).
DER BILDSCHIRM REAGIERT NICHT AUF DIE FERNBEDIENUNG
• Zielen Sie mit der Fernbedienung direkt auf den Sensor an der Vorderseite des Bildschirm.
• Stellen Sie sicher, dass keine Objekte den Signalweg stören.
TASTEN FUNKTIONIEREN NICHT
• Tr ennen Sie den Bildschirm von der Stromzufuhr und schließen Sie ihn nach einigen Sekunden
wieder an.
TECHNISCHE SPEZIFIKATIONEN
TFT-Bildschirm
7” 16:9 breites LCD-Display
Auflösung 1440 (H) x 234(V)
Zuleitung DC 12V
Strohmverbrauch 8W
Eingang/Ausgang
+12V Plus (rot) und Erde (schwarz)
1.Video Eingang (1x buchse RCA)
2.Video/Audio Eingang (3x buchse RCA)
Infrarot stereo audio ausgang (IR)
3 AV Kanalen (AV 1 / AV 2 / AV 3)
PAL & NTSC (Auto-Schaltung)
Bildschirmgrösse L x B x H: 184 x 120 x 25mm
Bildschirmgrösse L x B x H: 184 x 120 x 25mm
BETRIEB
1. Kopfhörerbuchse
2. Power Ein/Aus,
Menu,
Navigation
3. AV-Eingangsbuchse
4. Infrarot Auge
5. Bildschirm Helligkeit schalter
POWER EIN/AUS (2)
Drücken Sie für mehr als 3 Sekunden
den Power Ein/Aus (2) schalter um
das Bildschirm einzuschalten.
VOLUME KNOPF (2)
Um lauter zu stellen, drücken Sie
den Navigationsknopf (2) nach
rechts,um leiser zu stellen nach links.
AV SCHALTER (2)
Drücken sie den Navigationsknopf (2) nach oben und unten um zu schalten zwischen AV 1/AV
2/AV 3.
MENU (2)
Drücken sie den Menuknopf (2) ein mal um das menu zu activieren.Drücken sie den
Navigationsknopf nach oben und unten um durch das Menu zu wandern.
D BEDIENUNGSANLEITUNG
7
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
SOURCE
VOLUME
MENU
1
2
3
4
5
D BEDIENUNGSANLEITUNG
8
MCM 170 manual 17-05-2006 11:23 Pagina 10
Page 6
E MANUAL DE INSTRUCCIONES
10
E MANUAL DE INSTRUCCIONES
9
La configuración del DVD puede ajustarse por
medio del mando a distancia.
1. Encendido / apagado
2. Volumen arriba /abajo
3. Navegación: arriba /abajo/derecha/izquierda
4. Fuente
5. Menú
RESOLUCIÓN DE PROBLEMAS
Si ocurriese algún fallo en su monitor,consulte primero
esta lista. Puede que haya pasado por alto algo sencillo. Bajo ninguna circunstancia debe intentar reparar el reproductor usted mismo,pues eso invalida la garantía. Sólo personal cualificado
puede retirar la tapa y reparar el reproductor.
EL MONITOR NO FUNCIONA
• Reinicie el monitor desenchufando el cable de conexión CD y volviéndolo a enchufar.
NO SE ENCIENDE
• Compruebe el botón encendido /apagado.
• Compruebe si los enchufes están conectados correctamente.
• Compruebe si la fuente de alimentación CD suministra electricidad enchufando en ella otro
aparato.
NO HAY IMAGEN
• Compruebe si la fuente está encendida.
• Seleccione correctamente el AV al que está conectada la fuente.
• Compruebe la conexión del vídeo.
• Compruebe si la fuente utiliza algún selector de canales.
(Consulte su manual de instrucciones de la fuente).
EL MONITOR NO RESPONDE AL MANDO A DISTANCIA
• Dirija el mando a distancia directamente al sensor situado en el monitor.
• Evite obstáculos que puedan interferir en el envío de la señal.
LOS BOTONES NO FUNCIONAN
• Desconecte el monitor de la salida de toma de corriente y vuelva a conectarlo tras unos
segundos.
ESPECIFICACIONES TÉCNICAS
Pantalla TFT
Pantalla LCD 7” 16:9 de anchura
Resolución 1440 (H) x 234 (V)
Suministro eléctrico CD
Consumo eléctrico 8W
Salida/entrada
Toma de corriente (rojo) y tierra (negro) de +12 V
1.Vídeo (1x RCA hembra)
2.Vídeo/Audio (3 x RCA hembra)
Salida de auriculares IR
3 Canales AV (AV1 / AV 2 / AV 3)
PAL & NTSC (compatible)
Tamaño de la pantalla L x A x A: 181 x 127 x 18mm
Tamaño del soporte del montaje L x A x A: 186 x 131 x 25mm
MANEJO
1. Toma de los auriculares
2. Encendido / apagado,
Menú,
Navegación
3. Toma AV
4. Infrarrojos
5. Botones extraíbles de la pantalla
ENCENDIDO / APAGADO (2)
Pulse el botón de Encendido /apagado (2) durante más de 2 segundos
para encender la pantalla.
BOTÓN DEL VOLUMEN (2)
Para aumentar el volumen, pulse el
botón de navegación (2) hacia la
derecha. Para disminuir el volumen,
pulse el botón de navegación hacia
la izquierda.
FUENTES AV (2)
Pulse el botón de navegación (2) hacia arriba y abajo para cambiar a AV 1 / AV 2 / AV3.
MENÚ (2)
Pulse el botón menú (2) una vez para activar el menú. Pulse el botón de navegación hacia arriba y abajo para manejar el menú.
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
SOURCE
VOLUME
MENU
1
2
3
4
5
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
MCM 170 manual 17-05-2006 11:23 Pagina 12
Page 7
P MANUAL DE INSTRUÇÕES
12
P MANUAL DE INSTRUÇÕES
11
As configurações do DVD podem ser ajustadas utilizando o controle remoto.
1. Botão liga/desliga
2. Aumenta/diminui Volume
3. Navegação: cima/baixo/direita/esquerda
4. Fonte
5. Menu
RESOLUÇÃO DE PROBLEMAS
Se notar que o ecrã estiver falhando, consulte primeiramente esta lista.
Pode ser que algo simples não foi verificado.Sobre nenhuma circunstancia tente reparar o
reprodutor por si mesmo,pois isto invalidará a sua garantia.Apenas pessoas de serviço qualificado podem remover a tampa e reparar este aparelho.
O ECRÃ NÃO FUNCIONA
•Reinicie o ecrã desconectando-o da fonte de energia pelo cabo de alimentação, e voltando a
conecta-lo.
NÃO HÁ ENERGIA
•Verifique o botão liga/desliga
•Verifique se o cabo de alimentação está conectado apropriadamente.
•Verifique se há energia na tomada, ligando outro aparelho.
NÃO HÁ IMAGEM
•Verifique se a fonte está ligada.
• Seleccione a entrada AV correcta da fonte.
•Verifique as conexões de vídeo.
•Verifique se o selector de canal está ajustado em AV na fonte.
(veja o manual de instruções da fonte)
O ECRÃ NÃO RESPONDE AO CONTROLE REMOTO
• Direccione o controle remoto directamente ao sensor na frente do monitor.
• Evite quaisquer obstáculos que possam interferir com o sinal.
BOTÕES NÃO FUNCIONAM
• Desconecte o monitor da tomada e volte a conecta-lo após alguns segundos.
ESPECIFICAÇÕES TÉCNICAS
Tela ecrã TFT
Tela ecrã LCD larga 7” 16:9
Resolução 1440 (H) x 234 (V)
Alimentação de energia DC 12 Volt
Consumo de potência 8 Watt
Entrada/Saída
Energia +12 Volt (vermelho) e terra (preto)
1. Entrada de vídeo (1x RCA fêmea)
2. Entrada de áudio/vídeo (3x RCA fêmea)
Saída IR para auriculares
Canais AV (AV 1 / AV 2 / AV 3)
PAL & NTSC (selecção automática)
Tamanho de ecrã L x W x H:181 x 127 x 18mm
Tamanho da grade de montagem L x W x H:186 x 131 x 25mm
UTILIZAÇÃO
1. Entrada para auriculares
2. Botão liga/desliga,
Menu,
Navegação
3. Entrada para AV
4. Sensor infra-vermelho
5. Botão de captura de imagem de tela
BOTÃO LIGA/DESLIGA (2)
Pressione o botão liga/desliga (2) por
mais de 2 segundos para ligar o ecrã.
BOTÃO DE VOLUME (2)
Para aumentar o volume, pressione o
botão de navegação (2) para a direita,
para diminuir o volume pressione o
mesmo para a esquerda.
FONTES DE AV (2)
Pressione o botão de navegação (2) para cima ou para baixo para seleccionar entre AV1 / AV
2 / AV 3.
MENU (2)
Pressione o botão de menu (2) para activar o menu. Pressione o botão de navegação para
cima ou para baixo para navegar pelo menu.
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
SOURCE
VOLUME
MENU
1
2
3
4
5
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
MCM 170 manual 17-05-2006 11:23 Pagina 14
Page 8
S ANVÄNDARHANDLEDNING
14
S ANVÄNDARHANDLEDNING
13
DVD inställningen kan justeras med fjärrkontrollen.
1. Ström på/av
2. Volym höj/sank
3. Navigering: upp/ner/höger/vänster
4. Källa
5. Meny
FELSÖKNING
Konsultera den här kontrollistan om din monitor uppvisar
något fel. Det kan hända att någon enkel åtgärd har förbisetts. Under inga omständigheter skall
du försöka reparera spelaren själv eftersom det kommer att upphäva garantin.Endast kvalificerad servicepersonal får ta bort skyddet och utföra service på den här spelaren.
BILDSKÄRMEN FUNGERAR INTE
• Återställ skärmen genom att koppla ur och återansluta DC strömkabeln.
INGEN STRÖM
• Kontrollera på/av knappen.
• Kontrollera om kontakten är korrekt ansluten.
• Kontrollera om det finns ström i kontakten genom att koppla in någon annan apparat.
INGEN BILD
• Kontrollera om källenheten är påslagen.
• Välj korrekt AV inmatning på källenheten.
•Kontrollera videoanslutningen.
•Kontrollera om kanalväljaren står på AV på källenheten.
(Se manualen för din källenhet för instruktioner)
MONITORN SVARAR INTE PÅ FJÄRRKONTROLLEN
• Rikta fjärrkontrollen direkt mot sensorn på monitorns framsida.
• Undvik alla hinder som kan inverka på signalen.
KNAPPARNA FUNGERAR INTE
• Koppla ur monitorn från strömuttaget och återanslut efter några sekunder.
TEKNISKA SPECIFIKATIONER
TFT skärm
7” 16.9 bred LCD display
Upplösning 1440 (H) x 234 (V)
Strömförsörjning DC 12V
Strömförbrukning 8W
Inmatning/utmatning
+12V ström (röd) och jord (svart)
1.Video in (1x hona RCA)
2.Video/Audio in (3x hona RCA)
IR telefon utmatning
3 AV kanaler (AV 1 / AV 2 / AV 3)
PAL & NTSC (automatisk växling)
Skärmstorlek L x B x H: 181 x 127 x 18 mm
Monteringsbeslag storlek L x B x H: 186 x 131 x 25 mm
HANDHAVANDE
1. Hörtelefonjack
2. Ström på/av,
Meny,
Navigering
3. AV in jack
4. Infraröda ögon
5. Skärmupplösningsknappar
STRÖM PÅ/AV (2)
Tr yck in Ström på/av knappen (2)
under mer än 2 sekunder för att
sätta på skärmen.
VOLYMKNAPP (2)
För att höja volymen för man navigeringsknappen (2) åt höger,för att
sänka volymen för man navigeringsknappen till vänster
AV KÄLLOR (2)
För navigeringsknappen (2) uppåt respektive nedåt för att växla mellan AV 1/AV 2/AV 3.
MENY (2)
Tr yck på menyknappen (2) en gång för att aktivera menyn.För upp,respektive ner, navigeringsknappen för att navigera dig genom menyn.
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
SOURCE
VOLUME
MENU
1
2
3
4
5
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
MCM 170 manual 17-05-2006 11:23 Pagina 16
Page 9

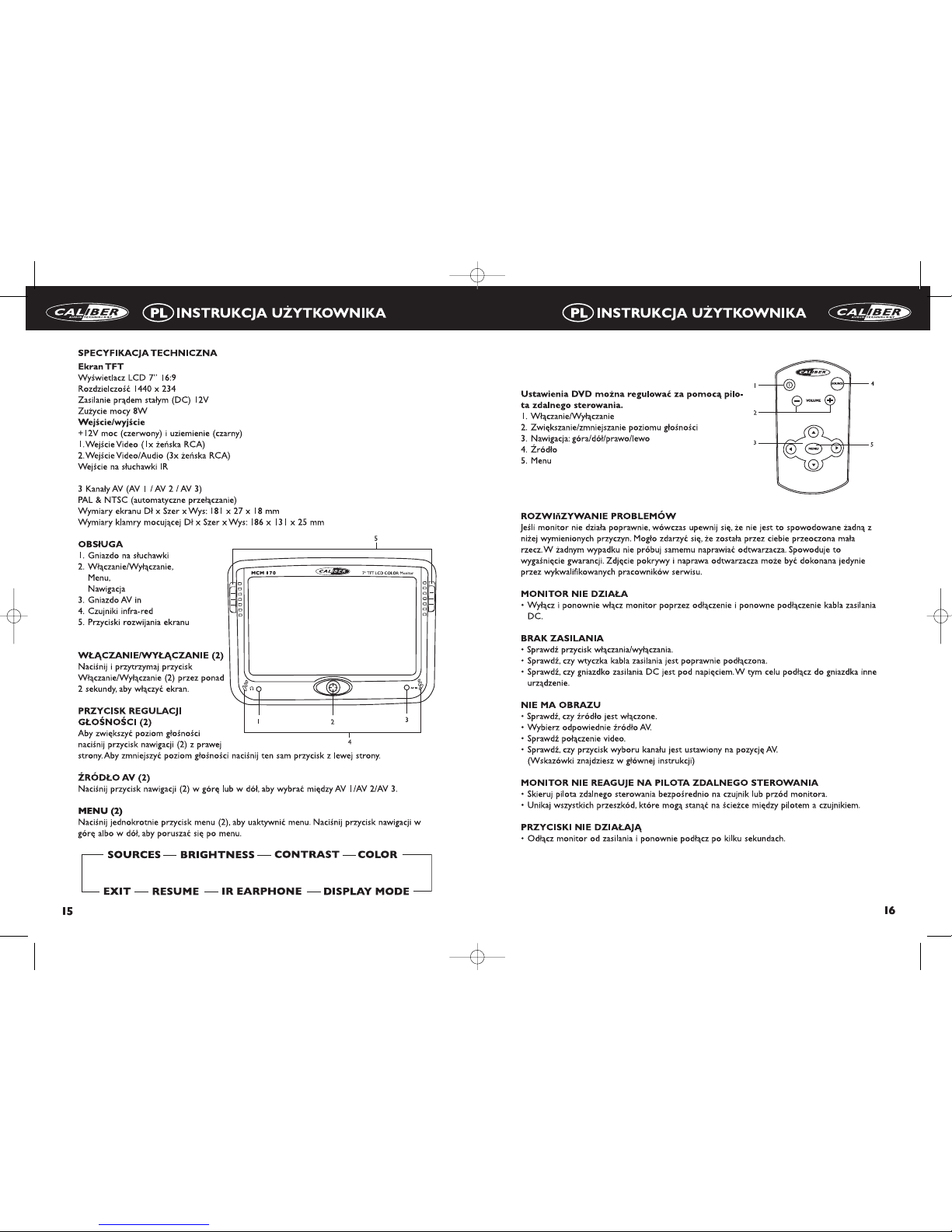

MCM 170 manual 17-05-2006 11:23 Pagina 18
Page 10

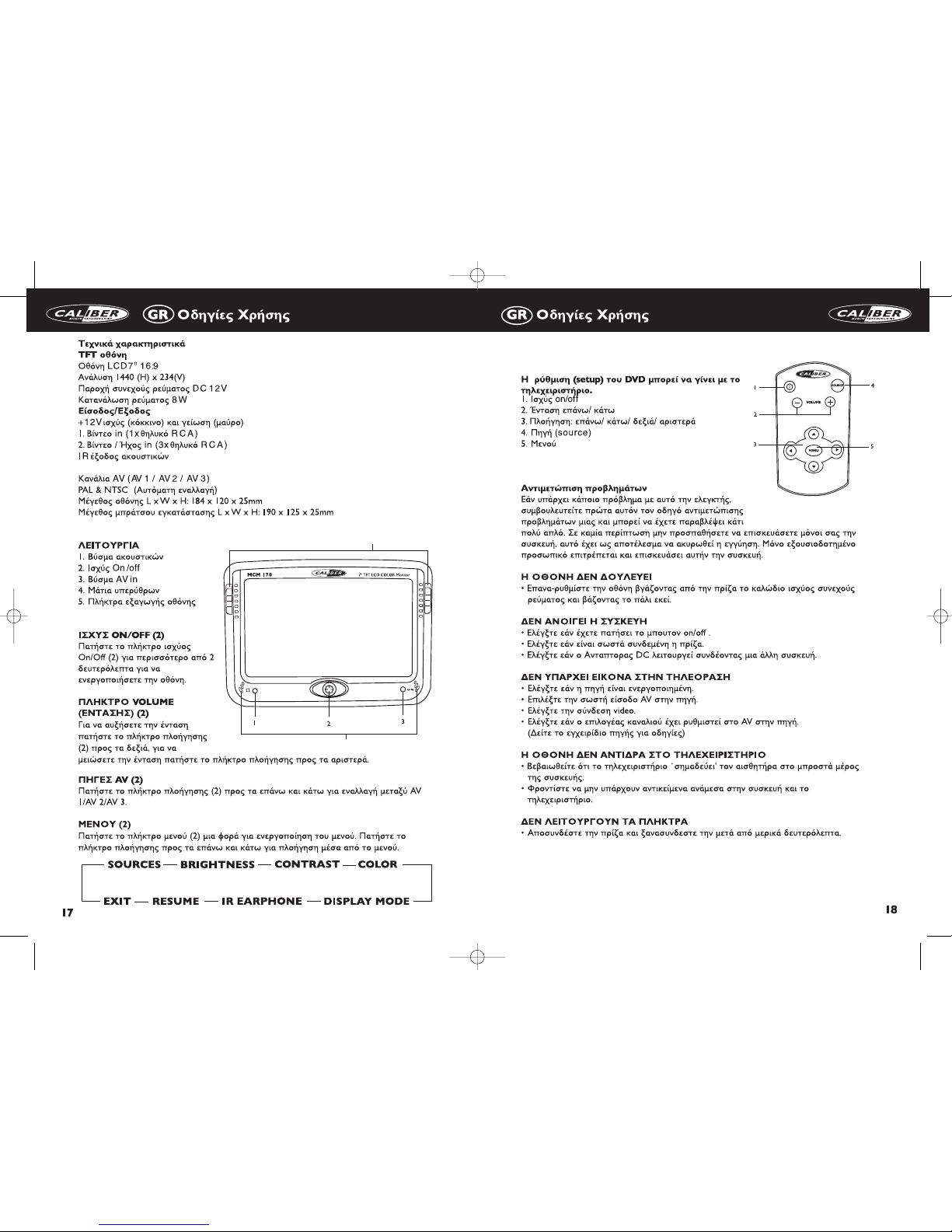

MCM 170 manual 17-05-2006 11:23 Pagina 20
Page 11

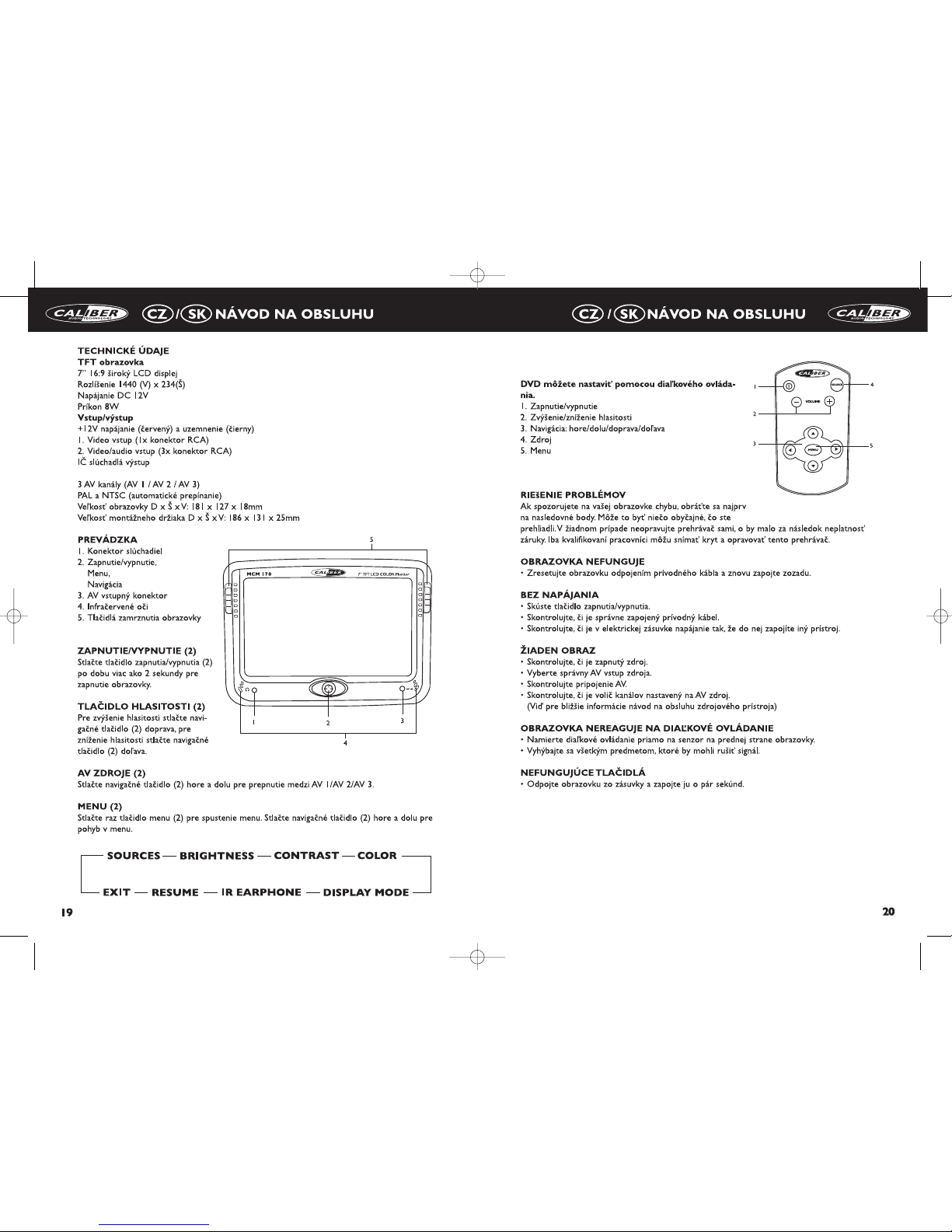

MCM 170 manual 17-05-2006 11:23 Pagina 22
Page 12
NL GEBRUIKSAANWIJZING
22
De set-up van de DVD speler kan gewijzigd worden
met de afstandsbediening
1. Power aan/uit
2. Volume op/neer
3. Navigatie: beneden/boven/rechts/links
4. AV schakelaar
5. Menu
PROBLEMEN OPLOSSEN
Als uw scherm gebreken vertoont, bekijk dan eerst onderstaande checklijst. Het kan zijn dat er
een simpele oorzaak over het hoofd is gezien. Onder geen enkele voorwaarde moet u proberen deze speler zelf te repareren,dit maakt de garantie ongeldig.Alleen gekwalificeerd Caliber
personeel is toegestaan de speler te openen en te repareren,met behoud van garantie.
SCHERM WERKT NIET
• Reset het scherm door de voedingskabel los te halen en weer aan te sluiten.
GEEN SPANNING
• Controleer de aan/uit knop.
• Controleer of de stekker juist aangesloten is.
• Controleer of er spanning op de voedingskabel staat, door een ander apparaat aan te sluiten
op de gebruikte voedingskabel.
GEEN BEELD
• Controleer of de bron aanstaat.
• Selecteer de juiste AV input op de bron.
• Controleer de video aansluiting.
• Controleer of het bron kanaal op AV is gezet.
(raadpleeg uw bron handleiding hiervoor).
HET SCHERM REAGEERT NIET OP DE AFSTANDSBEDIENING
• Richt de afstandsbediening direct op de sensor aan de voorzijde van het scherm.
• Vermijd alle obstakels die het signaal van de afstandsbediening kunnen storen.
KNOPPEN WERKEN NIET
• Reset door het loskoppelen van het scherm, en sluit hem vervolgens weer aan.
TECHNISCHE SPECIFICATIES
TFT scherm
7” 16:9 wide LCD display
Resolutie 1440 (H) x 234(V)
Voeding DC 12V
Vermogen verbruik 8W
Input/output
+12V vermogen (rood) en massa (zwart)
1.Video in (1x female RCA)
2.Video/Audio in (3x female RCA)
Infrarood hoofdtelefoon uitgang
3 AV kanalen (AV 1 / AV 2 / AV 3)
PAL & NTSC (Auto switching)
Afmetingen scherm L x W x H: 181 x 127 x 18mm
Afmetingen hoofsteun bevestiging L x W x H: 186 x 131 x 25mm
BEDIENING
1. Hoofdtelefoon jack
2. Power aan/uit,
Menu,
Navigatie
3. AV in jack
4. Infrarood ogen
5. Scherm ontgrendel knoppen
POWER ON/OFF (2)
Houd de power aan/uit knop (2)
voor meer dan 2 seconden ingedrukt om het scherm aan te zetten.
VOLUME BUTTON (2)
Om het volume te laten toenemen,
druk de navigatie knop (2) naar
rechts, voor het afnemen van het volume druk de navigatie knop naar links.
AV SCHAKELAAR (2)
Druk de navigatie knop (2) naar boven of beneden om te schakelen tussen AV 1/AV 2/AV 3.
MENU (2)
Druk kort op de menu knop (2) om het menu te activeren.Druk de navigatie knop naar
boven en beneden om door het menu te navigeren.
NL GEBRUIKSAANWIJZING
21
AV IN
MCM 170
7“TFT LCD COLOR Monitor
1
2
3
5
4
SOURCE
VOLUME
MENU
1
2
3
4
5
BRIGHTNESS
CONTR AST
COLOR
DISPLAY MODE
SOURCES
IR EARPHONE
RESUME
EXIT
MCM 170 manual 17-05-2006 11:23 Pagina 24
Loading...
