ИНФРАКРАСНЫЙ СТЕРЖНЕВОЙ
ТЕПЛЫЙ ПОЛ В СТЯЖКУ ИЛИ ПЛИТОЧНЫЙ КЛЕЙ

Паспорт изделия: руководство

по монтажу и эксплуатации,
гарантийный талон

Содержание

Назначение комплектов теплого пола UNIMAT ..........................................................................2

Используемые инновационные технологии ...............................................................................2

О компании-производителе ........................................................................................................3

Преимущества теплого пола UNIMAT ......................................................................................... 3

Технические характеристики .......................................................................................................4

Отличительные особенности комплекта UNIMAT ......................................................................4

Состав комплекта теплого пола UNIMAT ....................................................................................4

Подготовка к монтажу теплого пола UNIMAT ............................................................................ 7

Последовательность монтажа теплого пола UNIMAT .............................................................10

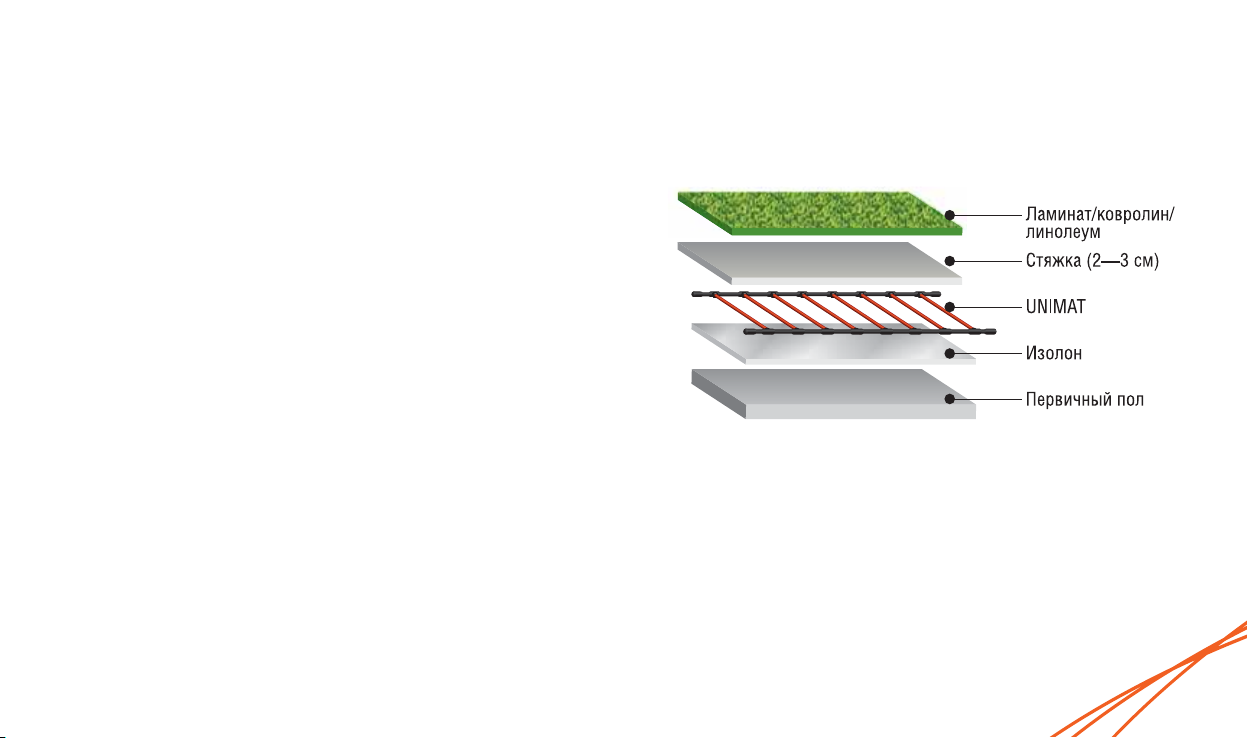

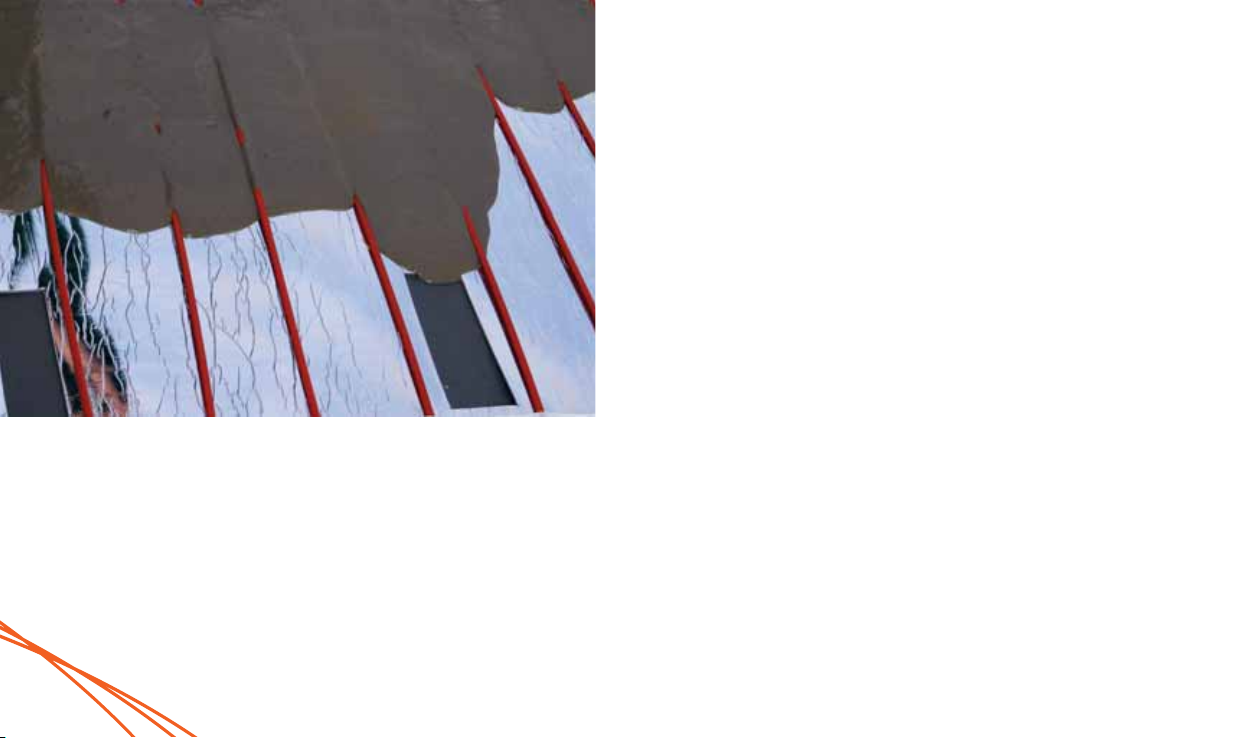

Обустройство стяжки пола ........................................................................................................ 21

Укладка финишного напольного покрытия ............................................................................. 23

Эксплуатация теплого пола UNIMAT .........................................................................................24

Гарантийные обязательства ......................................................................................................25

Условия гарантии ....................................................................................................................... 26

Сертифицированные центры UNIMAT ......................................................................................27

Комплексные решения обустройства теплых полов ...............................................................28

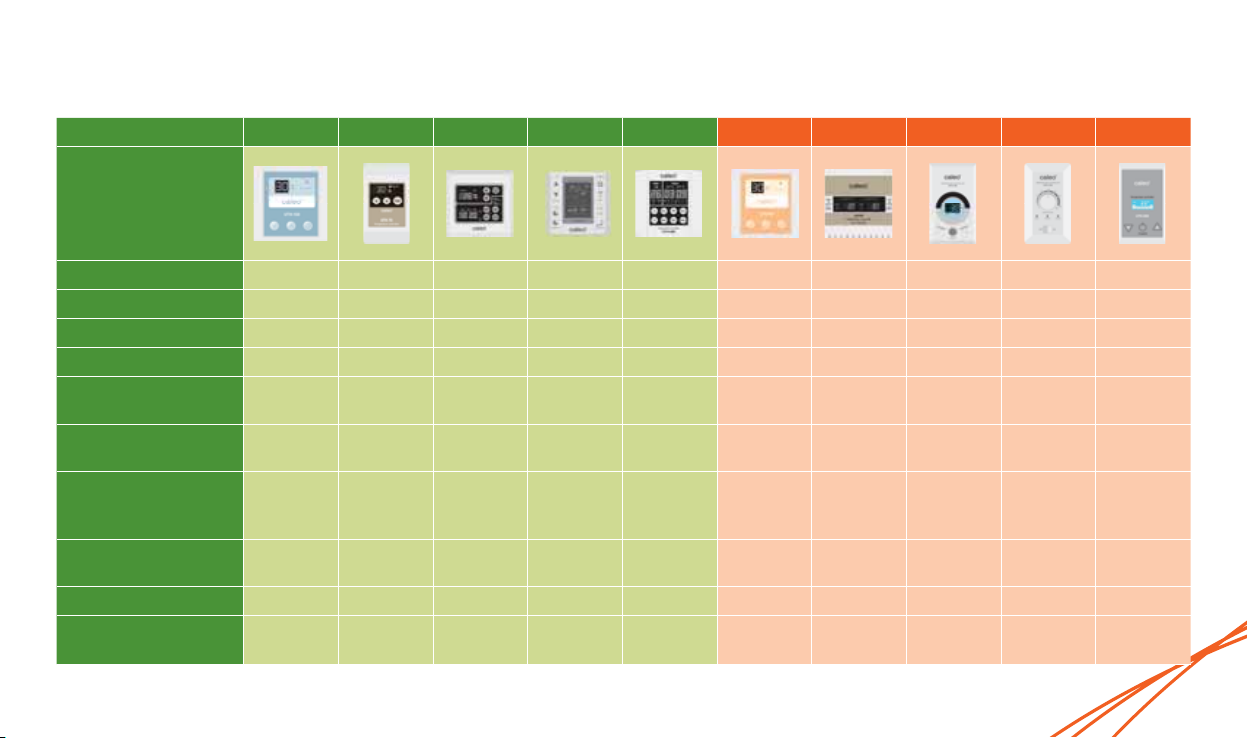

Терморегуляторы CALEO ........................................................................................................... 29

Схема помещения ...................................................................................................................... 30

Подтверждение Подрядчика, производившего монтаж ..........................................................31

Гарантийный талон.....................................................................................................................32

1

Назначение комплектов теплого
пола UNIMAT

UNIMAT — это стержневой теплый пол на основе тонких и гибких
карбоновых нагревательных ИК-элементов, выполненных в виде
термомата. Стержневой теплый пол UNIMAT служит для инфра­красного обогрева пола в помещении. Такой обогрев имеет ряд
дополнительных полезных для здоровья преимуществ. Например,
подобный обогрев используется в инкубаторах для детей в ро­дильных домах и инфракрасных саунах.

Используемые инновационные
технологии

Тёплый пол UNIMAT — уникальная интеллектуальная система
обогрева, не имеющая аналогов в мире. В ней реализовано не­сколько оригинальных инновационных технологических патентов.
В качестве нагревательных элементов в UNIMAT используются
высокотехнологичные гибкие стержни из композитного материала
на основе карбона (аморфного углерода), серебра и графита.

2

О компании-производителе

Преимущества теплого пола

Группа компаний K-Technologies (ООО «Калео Трейд») — крупное
производственно-торговое предприятие на рынке России, являю­щееся производителем комплектов инфракрасного теплого пола
UNIMAT на основе тонких и гибких карбоновых нагревательных
стержней, выполненных в виде термомата.

Компания выпускает различную продукцию в виде комплектов
теплого пола на основе пленочных и стержневых инфракрасных
элементов обогрева из комплектующих ведущих южнокорейских,
американских и немецких компаний, таких как DST Technology,
GT3 Corporation, 3M Company, DSG Canusa.

Вся продукция предприятия сертифицирована.

UNIMAT

 Не боится «запирания» мебелью и последующего перегре-

ва по причине наличия эффекта саморегуляции (сниже­ние потребляемой мощности до 1,5 раза при увеличении
температуры стержней).

 Самая экономичная эксплуатация: экономичнее кабельных

аналогов до 60%.

 Повышенная надежность при эксплуатации: из-за парал-

лельного соединения теплоэлементов.

 Возможность монтажа не только в стяжку, но и в плиточ-

ный клей.

 Использование под любое напольное покрытие, включая

керамическую плитку, керамогранит, ламинат, ковролин
и линолеум.

 Инфракрасное «живое» тепло.
 Лечебная ионизация воздуха.
 Антиаллергенный эффект.
 Не сушит воздух, сохраняет неизменной влажность

в помещении.

 Нейтрализует посторонние запахи (например, краски

и табака).

3

Технические характеристики

Отличительные особенности

Пиковая потребляемая мощность:
при t° стержня 20°, Вт/ пог. м
при t° стержня 60°, Вт/ пог. м

Среднее энергопотребление на 1 пог. м, Вт/ ч

Ширина термомата UNIMAT, м

Максимальная допустимая длина
последовательно соединеных матов
UNIMAT, пог. м

Шаг между стержнями, м

Питание, В/ Гц

Доля ИК лучей в общем спектре, %

Длина волны ИК обогрева, мкм

116

77

24

0,83

не более 25

0,10

220/ 50

90,6

8…14

ВНИМАНИЕ!
Остерегайтесь подделок под известную торговую
марку UNIMAT.

4

комплекта UNIMAT

 Наличие штрих-кода на упаковке.
 Две одноразовые пломбы с уникальными защитными

номерами.

 Установленные на карбоновом мате в заводских условиях

соединительные гильзы в термоусаживаемой трубке.

Состав комплекта теплого пола
UNIMAT

1. Карбоновый мат в рулоне.

2. Соединительные провода ВВГнг.

3. Комплект соединительный UKC (см. табл. 1).

4. Комплект концевой UKK (см. табл. 1).

5. Гофрированная трубка с металлическим зондом
и заглушкой.

6. Паспорт изделия: инструкция по монтажу
и гарантийный талон.

7. Видеоинструкция на DVD-диске.

Рис. 1. Внешний вид содержимого комплекта теплого пола UNIMAT

1

5

2

6

7

3

4

5

Таблица 1. Состав комплекта теплого пола UNIMAT

Наименование комплекта

Комплект UNIMAT HR-S-100/Р

Комплект UNIMAT HR-S-200/Р

Комплект UNIMAT HR-S-300/Р

Комплект UNIMAT HR-S-400/Р

Комплект UNIMAT HR-S-500/Р

Комплект UNIMAT HR-S-600/Р

Комплект UNIMAT HR-S-700/Р

Комплект UNIMAT HR-S-2500/Р

* Один комплект UKС из входящих в комплектацию набора уже предустановлен на начальном конце нагревательной секции UNIMAT в качестве примера
** Концевой комплект UKK уже предустановлен на конце нагревательной секции UNIMAT

Длина секции,

пог. м

1 116 3 1 1 1,5 1 1

2 232 5 2 1 1,5 1 1

3 348 5 2 1 1,5 1 1

4 464 5 2 1 1,5 1 1

5 580 7 3 1 1,5 1 1

6 696 7 3 1 1,5 1 1

7 812 9 4 1 1,5 1 1

25 2900 21 10 1 1,5 1 1

Пиковая

мощность, Вт

Провод

ВВГнг, м

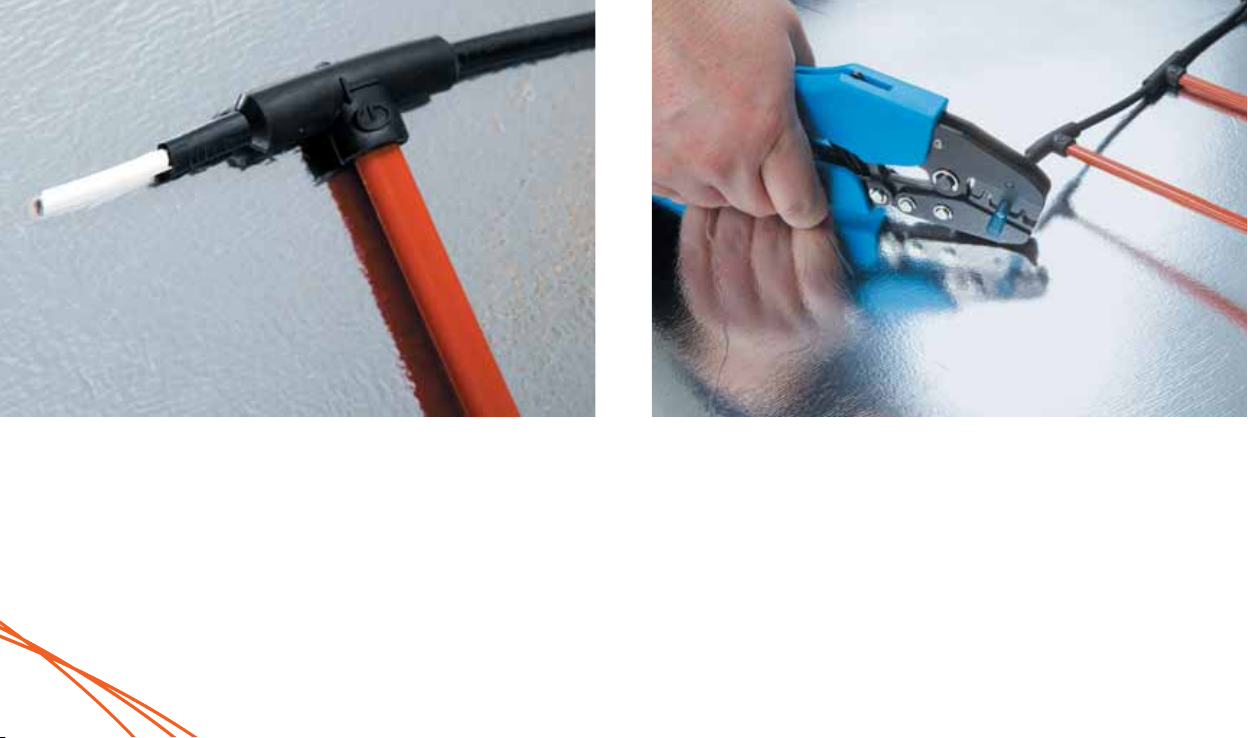

Комплект UКС — комплект соединительный — для последо­вательного соединения полос UNIMAT с помощью монтажного
кабеля ВВГнг. Состав комплекта UKC:

Комплект

соединитнль-

ный (UKС),

шт.*

Комплект UКК — для изоляции мест отреза UNIMAT.
Состав комплекта UKK:

 термоусаживаемые трубки длиной 3,5 см (2 шт.).

Комплект
концевой

(UKK), шт.**

Гофрирован-

ная трубка с
зондом, п.м

Заглушка для
гофротрубки,

шт.

 соединительные гильзы (2 шт.);
 термоусаживаемые трубки длиной 5 см (2 шт.).

Паспорт

комплекта,

шт.

6

Подготовка к монтажу теплого
пола UNIMAT

1. Обязательными условиями использования теплого пола
UNIMAT являются:

1.1 Применение терморегулятора для ограничения/поддержа­ния заданной температуры пола.

1.2 Применение в качестве подложки материала с теплоотра­жающим эффектом, снижающего потери тепла и стои­мость эксплуатации. Разрешается применение материала,
покрытого теплоотражающей лавсановой или полипропи­леновой пленкой. Применение теплоотражающего матери­ала на основе алюминиевой фольги не допускается. Про­изводитель рекомендует использовать «ИЗОЛОН CALEO».

ВНИМАНИЕ!
Используйте стержневой теплый пол UNIMAT только с
теплоотражающим материалом. Это позволит системе
работать эффективно из-за уменьшения теплопотерь
и существенно уменьшит энергозатраты.

2. Перед началом монтажа теплого пола необходимо допол­нительно приобрести:

2.1 Теплоотражающий материал.

2.2 Терморегулятор(ы) CALEO.

Терморегуляторы подбираются исходя из максимальной

потребляемой системой теплого пола мощности. Опреде­лить максимальную потребляемую системой теплого пола
мощность можно из таблицы 2.

ВНИМАНИЕ!
Используйте только терморегуляторы,
предназначенные для систем инфракрасного теплого
пола. Производитель рекомендует использовать
только терморегуляторы CALEO.

2.3 Монтажные коробки (в случае использования встраивае­мых терморегуляторов).

2.4 В состав терморегуляторов CALEO уже входит по одному
датчику температуры пола SF-4x15 на каждый канал регу­лирования. Данные датчики применяются при монтаже с
использованием гофрированной трубки.

7

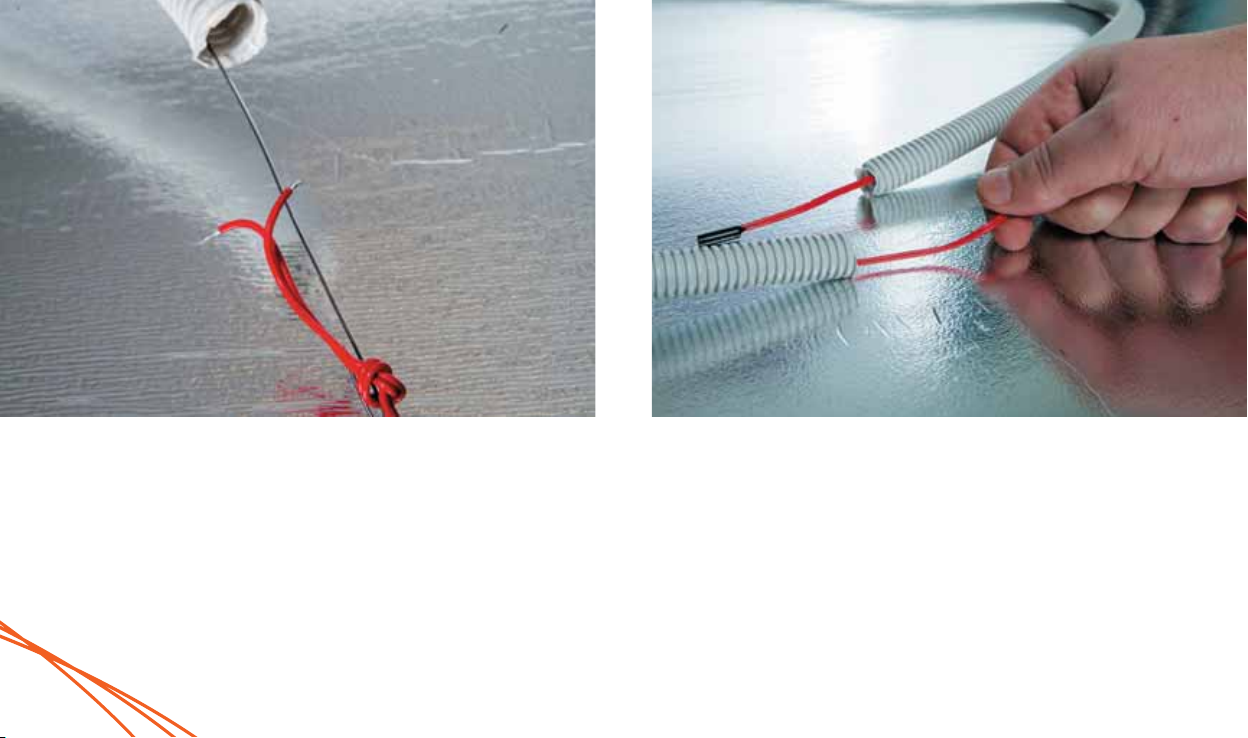

Такая трубка с металлическим зондом позволяет при не-

обходимости проводить последующую замену вышедшего
из строя датчика.

В случае установки датчика температуры пола в стяжку или

плиточный клей без гофрированной трубки необходимо
приобрести датчик температуры пола SF 7x30.

Производитель также рекомендует приобрести и уста-

новить дополнительный датчик температуры пола для
использования функции терморегулятора «защита от пере­грева» (для терморегуляторов, поддерживающих данную
функцию).

2.5 Скотч односторонний (при необходимости возможно ис­пользование двустороннего скотча).

2.6 Дополнительный монтажный провод (при необходимости).
Дополнительный провод может понадобиться для подсо­единения терморегулятора к электрической сети.

Таблица 2. Определение максимальной потребляемой мощности системой теплого пола

Комплекты теплого пола UNIMAT комплектуются необхо-

димым количеством провода ВВГнг в двойной изоляции
сечением 2,5 кв.мм только для осуществления монтажных
работ по соединению полос UNIMATа между собой. По­следующее подсоединение к терморегулятору и к элек­трической сети необходимо проводить с помощью допол­нительного кабеля или провода, вид и диаметр которого
необходимо производить с учетом вида монтажа (наруж­ный или внутренний), максимально возможной силы тока
в системе теплого пола, а так же материала, из которого
изготовлен приобретаемый провод (см. табл. 3 и табл. 4).

2.7 Дополнительные комплекты для монтажа.
Стандартный комплект теплого пола UNIMAT уже включает

в себя все необходимое для монтажа теплого пола. В не­которых случаях, при создании нестандартных и сложных
систем теплого пола с применением UNIMAT, могут пона­добиться дополнительные комплекты UKK и/или UKC.

Общая длина используемых карбоновых
матов, пог. м.

Мощность системы, кВт

8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

0,12 0,23 0,35 0,46 0,58 0,70 0,81 0,93 1,04 1,16 1,28 1,39 1,51 1,62 1,74 1,86

Табл. 2. Продолжение

Общая длина используемых карбоновых
матов, пог. м.

Мощность системы, кВт

Таблица 3. Определение максимально возможной силы тока в системе теплого пола

Общая длина используемых карбоновых
матов, пог. м.

Сила тока, А

Табл. 3. Продолжение

Общая длина используемых карбоновых
матов, пог. м.

Сила тока, А

Таблица 4. Определение сечения монтажного провода в зависимости от максимально возможной силы тока в системе теплого пола и материала провода

Сечение провода, кв. мм Допустимый ток (медь), А Допустимый ток (алюминий), А

1,5 16 10
2,5 25 16

43225
64032

17 18 19 20 21 22 23 24 25

1,97 2,09 2,20 2,32 2,44 2,55 2,67 2,78 2,90

1 2 3 4 5 6 7 8 9 10 11 12 13

0,53 1,05 1,58 2,11 2,64 3,16 3,69 4,22 4,75 5,27 5,80 6,33 6,85

14 15 16 17 18 19 20 21 22 23 24 25

7,38 7,91 8,44 8,96 9,49 10,02 10,55 11,07 11,6 12,13 12,65 13,18

9

Последовательность монтажа
теплого пола UNIMAT

1. Монтаж теплого пола UNIMAT должен производиться ква­лифицированным специалистом.

2. Подготовьте все необходимые для монтажа материалы
и инструменты:

 комплект(ы) теплого пола UNIMAT;
 теплоотражающий материал «ИЗОЛОН CALEO»;
 терморегулятор(ы) CALEO;
 датчик температуры пола: SF 4х15 с гофрированной

трубкой или SF 7x30;

 датчик температуры пола для использования функции

терморегулятора «защита от перегрева»: SF 4х15 с
гофрированной трубкой или SF 7x30;

 пассатижи;
 клещи обжимные;
 инструмент для снятия изоляции;
 ножницы;
 нож;

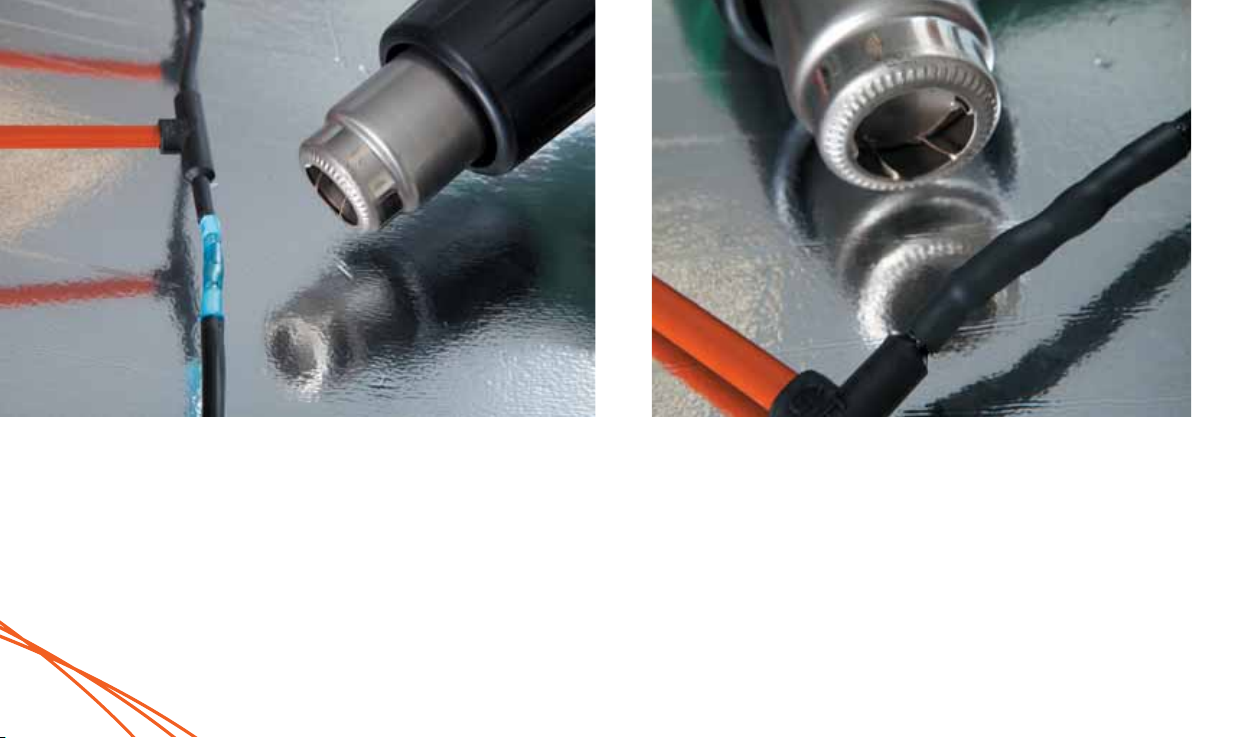

 технический фен;
 скотч.

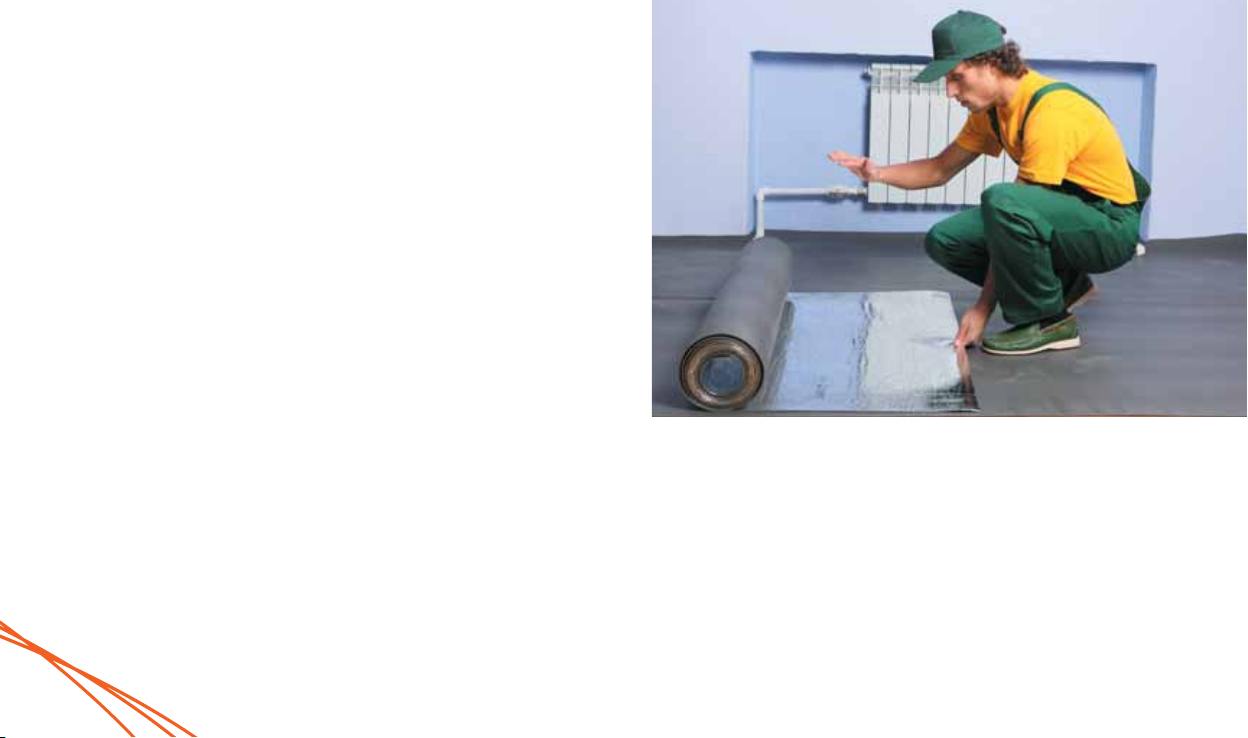

Рис. 2. Укладка теплоотражающего материала

3. Заранее определите место расположения терморегулятора
на стене.

Лучше расположить его в наиболее удобном и доступном

месте. Например — рядом с выключателем.

4. Определите поверхность пола, на которую впоследствии
будет уложен карбоновый мат.

10

Теплый пол UNIMAT может быть уложен не только на пло-

щадь, свободную от мебели и низкостоящих предметов,
но и на всю площадь помещения, так как он не боится «за­пирания» и последующего перегрева благодаря эффекту
саморегуляции.

5. Подготовьте чистую и ровную поверхность пола для монта­жа UNIMAT.

6. Уложите теплоотражающий материал на всю поверхность
помещения или только на поверхность для последующего
монтажа UNIMAT (по вашему выбору).

7. Прикрепите листы теплоотражающего материала к первич­ному полу клеем, строительным степлером или скотчем
и им же скрепите между собой.

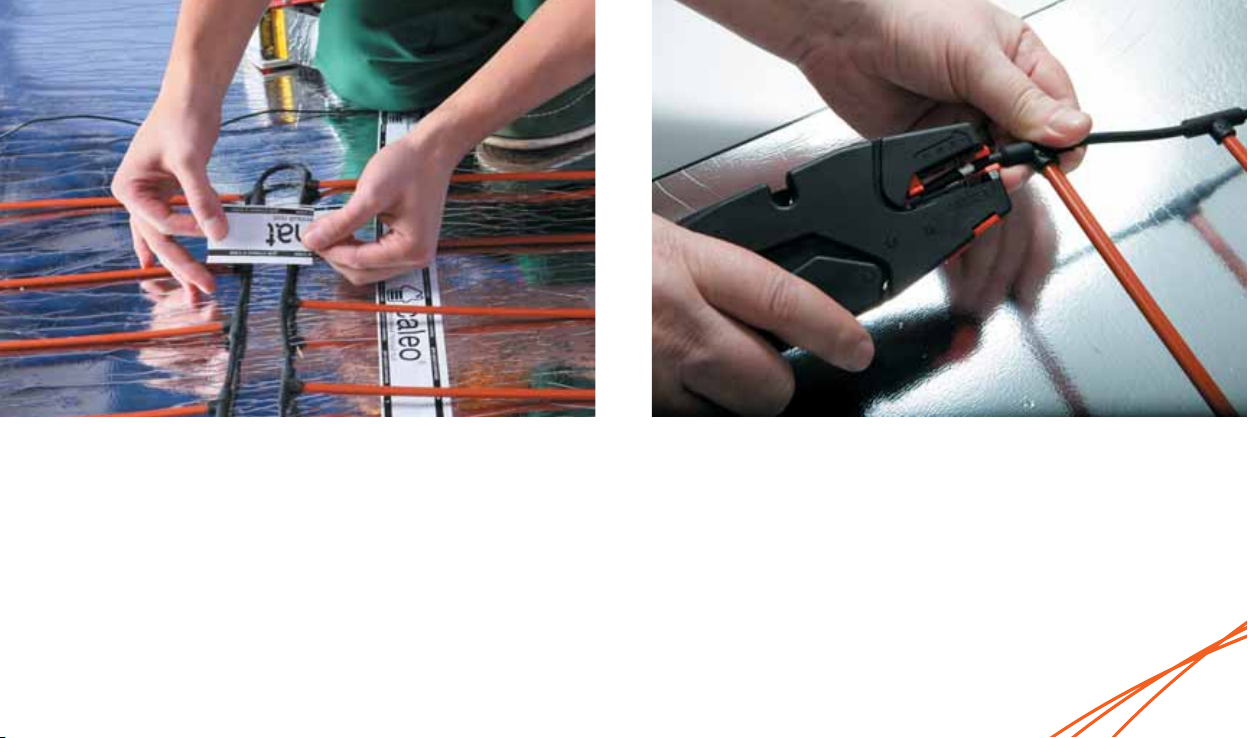

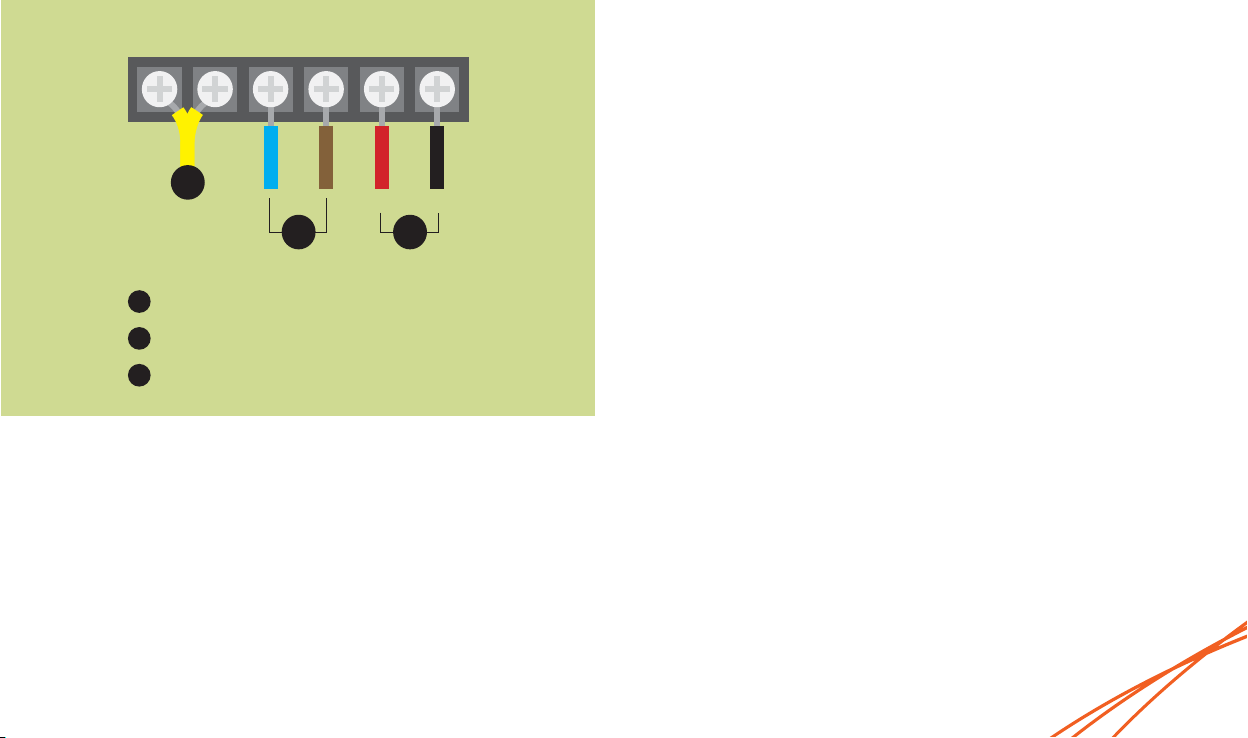

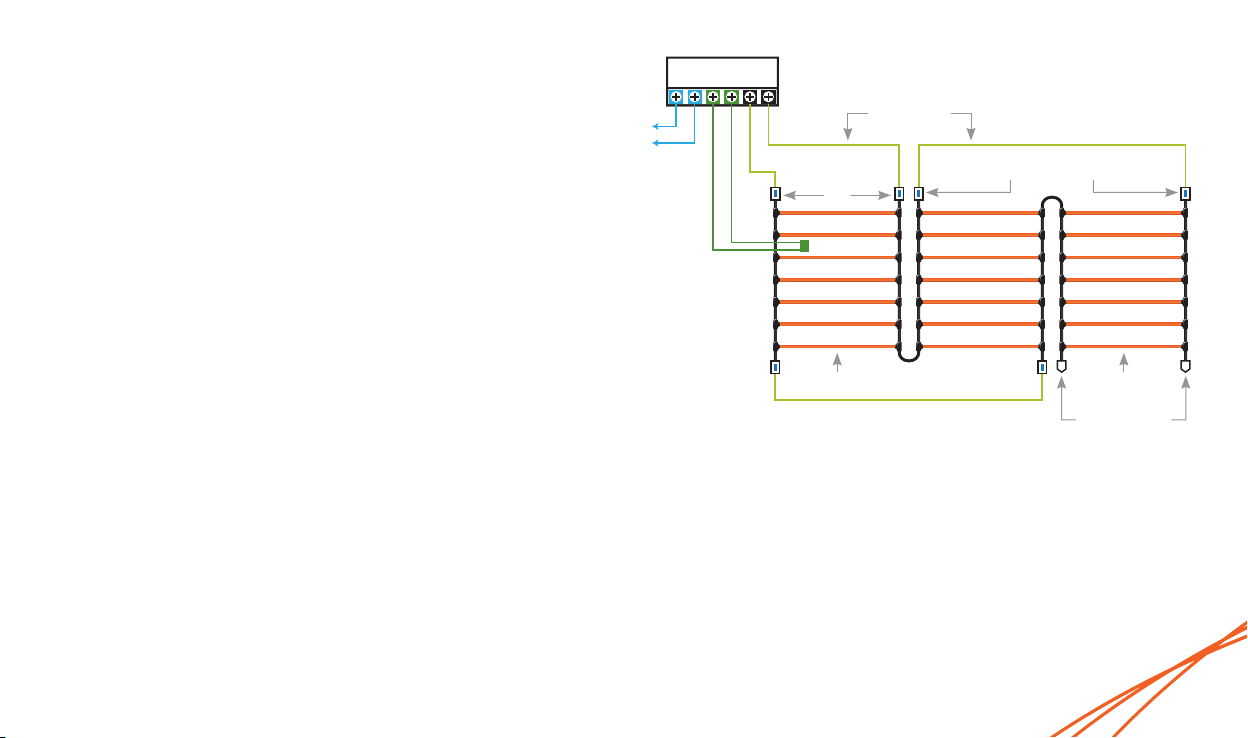

8. Общая схема соединения полос UNIMAT между собой
и подсоединение их к терморегулятору приведена на сле­дующей схеме (рис. 3).

Терморегулятор

Провода ВВГнг

~220 В

Предустановленный

комплект

соединительный

UKC

Датчик

температуры

Первая полоса

UNIMAT

Комплект соединительный

Рис. 3. Схема последовательного подключения полос UNIMAT

UKC

Последняя полоса

Предустановленный

комплект концевой

UNIMAT

UKK

11

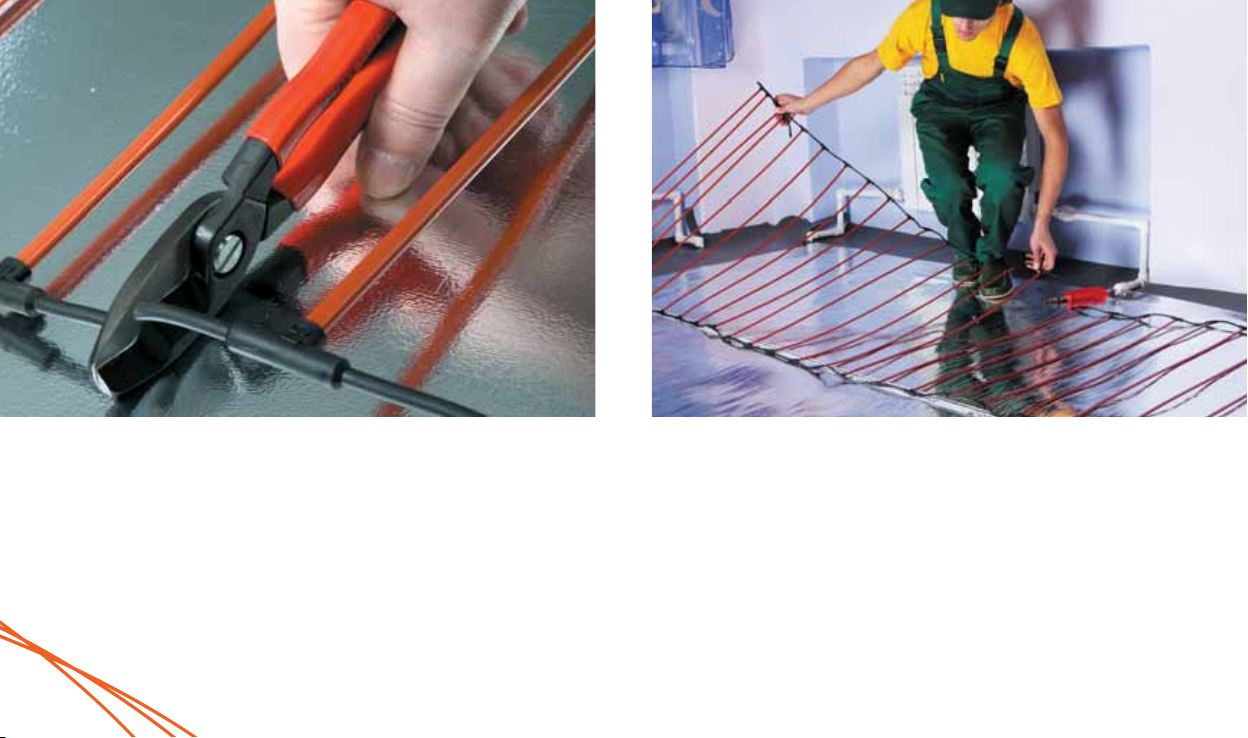

Рис. 4. Пример правильного разделения UNIMAT

Рис. 5. Укладка разрезанной с одной стороны полосы UNIMAT
на теплоотражающий материал с последующим разворотом мата

9. Начинайте раскладывать UNIMAT со стороны будущего
подсоединения к терморегулятору стороной мата с пред­установленными Производителем гильзами от комплекта
UKC. Полосу с заранее установленными соединительными
гильзами будем далее называть первой.

10. В месте разворота полосы карбонового мата разрежь­те один соединительный провод и поверните полосу
на 180 °С.

12

Помните, что:

 разделять UNIMAT нужно только посредине силового про-

вода между гибкими карбоновыми стержнями;

 максимальная длина одной полосы UNIMAT или несколь-

ких последовательно соединенных между собой полос
не должна превышать 25 пог. м.

Рис. 6. Фиксация полос UNIMAT скотчем Рис. 7. Снятие изоляции с мест разреза UNIMAT

11. Зафиксируйте полосы карбонового мата скотчем на тепло­отражающем материале и между собой, чтобы исключить
возможность сдвига. Тщательно следите за тем, чтобы
карбоновые стержни не пересекались друг с другом.

12. Соедините полосы карбонового мата друг с другом соглас­но приведенной выше общей схеме соединения, используя
монтажные провода ВВГнг.

Для этого:

12.1 Зачистите от изоляции провод в месте разреза карбоново­го мата (5—7 мм) инструментом для снятия изоляции.

13

Рис. 8. Вид провода со снятыми слоями изоляции Рис. 9. Зажатие гильзы в термоусаживаемой трубке

12.2 Установите на провод со снятой изоляцией гильзу в тер­моусаживаемой трубке, зажав эту гильзу обжимными
клещами.

14

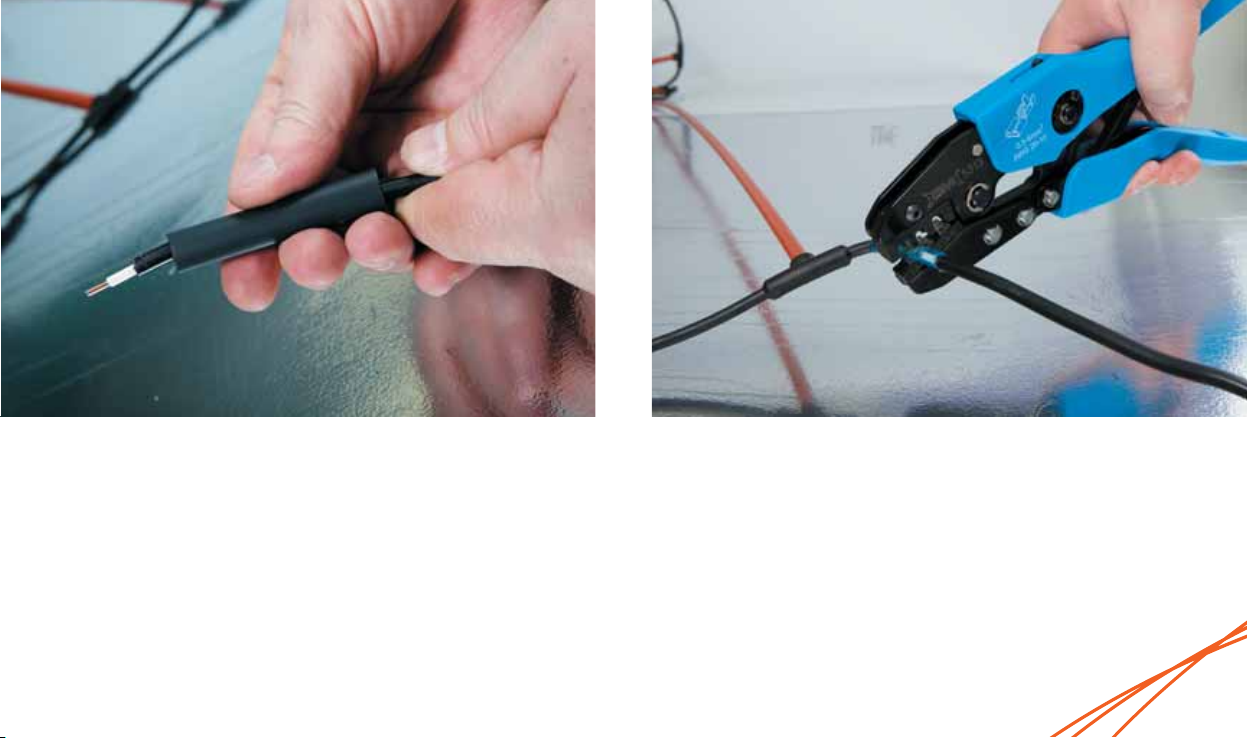

Рис. 10. Процесс надевания термоусаживаемой трубки на соединительный
провод ВВГнг

Рис. 11. Обжатие клещами соединительной гильзы

12.3 Аналогично освободите от изоляции концы соединительно­го провода ВВГнг.

12.4 Наденьте термоусаживаемую трубку из комплекта UКС
на соединительный провод.

12.5 Соедините соединительный провод с силовым проводом
UNIMAT с помощью гильзы, обжав её обжимными
клещами.

15

Рис. 12. Термоусадка соединительной гильзы техническим феном Рис. 13. Усадка термоусаживаемой трубки техническим феном

12.6 Усадите термоусаживаемую изоляцию соединительной
гильзы с помощью технического фена.

ВНИМАНИЕ!
После установки гильз обязательно проверьте
полученные соединения на разрыв.

16

12.7 Сдвиньте термоусаживаемую трубку из соединительного
комплекта UКС на контактное соединение и усадите
ее феном.

Получили надежное соединение в двойной изоляции.

12.8 Аналогичным образом соедините проводом ВВГнг соот­ветствующие стороны второй полосы с третьей, третьей
с четвертой, и так далее — до последней полосы UNIMAT.

3

ноль фаза

2 1

1

сеть

2

теплый пол

3

датчик пола

Рис. 14. Пример подключения соединительных проводов к терморегулятору
CALEO UTH-150

13. Подключаем первую полосу UNIMAT с помощью соеди­нительного провода ВВГнг и комплекта UKC к терморегу­лятору (способом описанным в п. 12) к соответствующим
зажимам терморегулятора.

Подключение должно проводиться согласно схеме под-

ключения, которая входит в комплект терморегулятора.
Необходимо строго следовать инструкции по установке
и эксплуатации терморегулятора, входящей в его комплект.

ВНИМАНИЕ!
На рисунке показан пример подключения
соединительных проводов к конкретному
терморегулятору CALEO UTH-150. Для подключения
других терморегуляторов необходимо строго
следовать инструкции по установке и эксплуатации
этих терморегуляторов.

17

Рис. 15. Установка датчика температуры пола SF-4х15 в гофрированную
трубку (начало).

Рис. 16. Установка датчика температуры пола SF-4х15 в гофрированную
трубку (конец)

14. Установите датчик температуры пола следующим образом:

14.1 Введите датчик температуры пола SF-4х15 в гофрирован­ную трубку с помощью зонда.

18

14.2 Установите заглушку на гофрированную трубку.

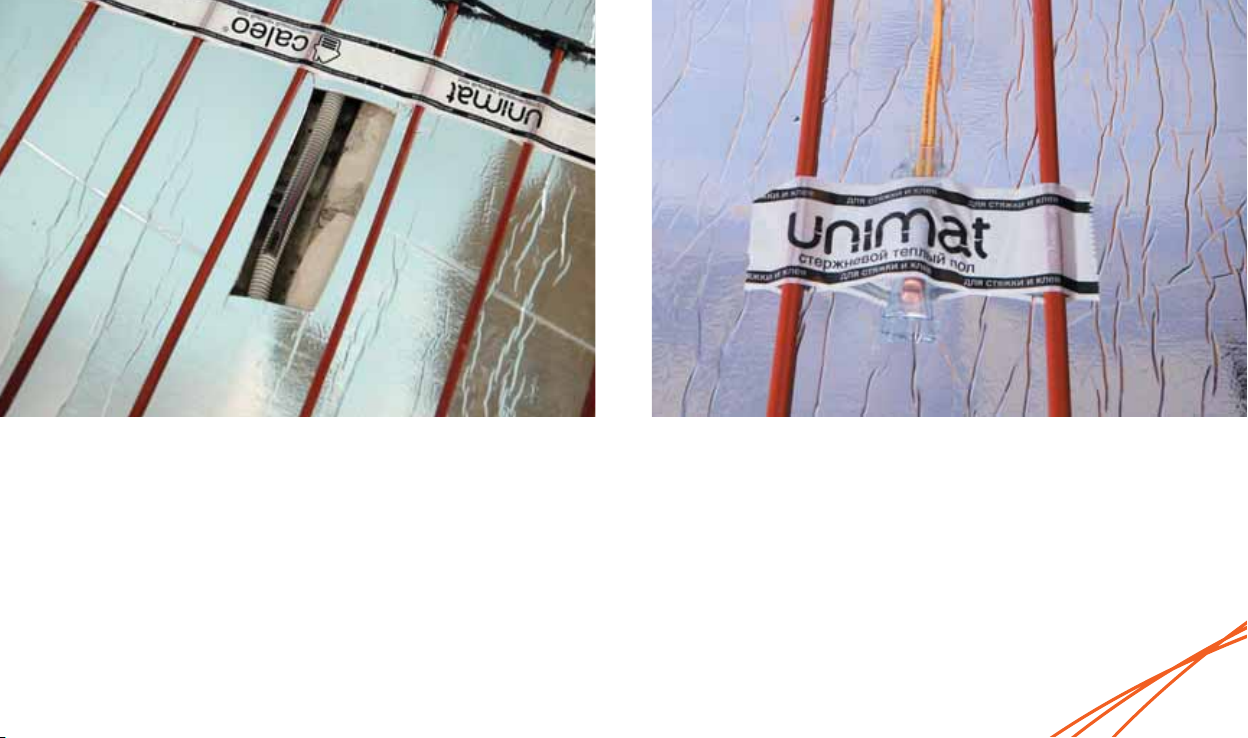

Рис. 17. Установка датчика температуры пола SF 4x15 между стержнями UNIMAT
в гофрированной трубе

Рис. 18. Установка датчика температуры пола SF-7х30 между стержнями UNIMAT

14.3 При установке теплого пола UNIMAT в тонкую стяжку или
плиточный клей можно «утопить» гофрированную трубку
в предварительно проштробленный паз.

14.4 При установке гофрированной трубки с датчиком темпе­ратуры пола SF 4х15 между стержнями UNIMAT, гофриро­ванная трубка должна располагаться ВДОЛЬ карбоновых
стержней теплого пола UNIMAT! При этом датчик SF 4х15
не должен попасть под теплоотражающий материал.

14.5 В случае установки датчика температуры пола без гоф­рированной трубки необходимо использовать датчик
температуры пола SF 7х30. Он устанавливается по центру
между стержнями UNIMAT на теплоотражающий материал
и фиксируется скотчем.

15. В случае использования функции терморегулятора «защи­та от перегрева» (для терморегуляторов, поддерживающих
данную функцию) дополнительный датчик темпера ­туры пола устанавливается аналогично.

19

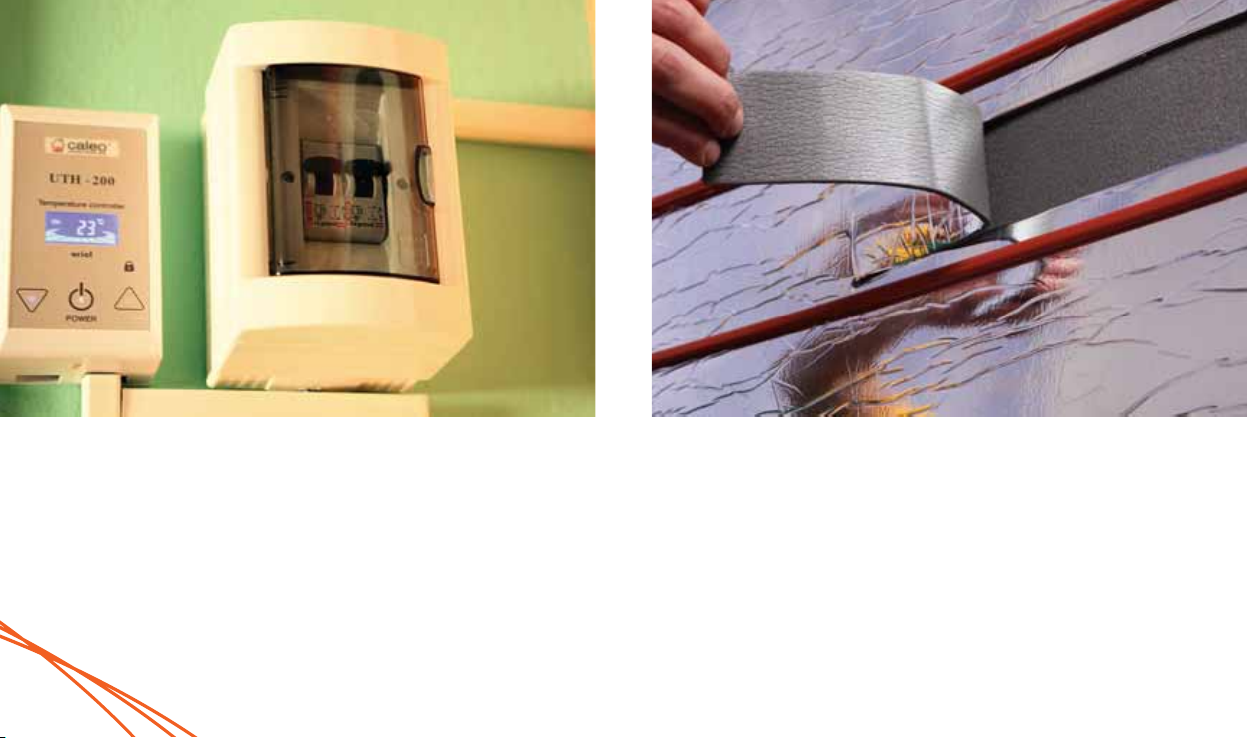

Рис. 19. Установленный терморегулятор на стене

Рис. 20. Отверстия в теплоотражающем материале для связи будущей
стяжки или плиточного клея с основанием пола.

16. Установите терморегулятор на стену.
Для системы мощностью 2 кВт и более подключение про-

изводится через отдельный автомат. При расчете мощно­сти обязательно учтите все дополнительные электрические
устройства, которые так же могут быть подключены к этой
сети.

20

17. Сделайте отверстия в теплоизоляционном покрытии для
сцепления стяжки или плиточного клея с бетонной по­верхностью основного пола. Отверстия вырезаются между
стержней UNIMAT, размер отверстий примерно семь на
пятнадцать сантиметров. Располагаются они, как правило,
в шахматном порядке, на расстоянии тридцати сантиме­тров друг от друга (величина вырезов должна составлять
не менее 25—30% от площади уложенного теплоотражаю-

щего материала). Допускается вырезать отверстия по всей
длине стержней, при этом следует учитывать возможное
падение эффективности обогрева и увеличение расходов
на электроэнергию.

18. Тестирование системы обогрева.
Для проверки работоспособности обязательно включите

смонтированную систему на 60...90 минут непрерывной
работы. Допускается подключение напрямую к электри­ческой сети, минуя терморегулятор.

Важные замечания:

 подключение должно производиться стационарно, в соот-

ветствии с правилами ПУЭ, СНиП и ВТТ КСО;

 работы по подключению системы должны производиться

только квалифицированным персоналом.

Обустройство стяжки пола

1. Общая схема обустройства теплого пола UNIMAT в стяжку
приведена на рисунке 21.

Рис. 21. Схема монтажа теплого пола UNIMAT под ламинат/ ковролин/ линолеум

19. Монтаж системы теплого пола завершен.

2. Залейте стяжку пола поверх стержней теплого пола
UNIMAT.

При этом толщина стяжки пола должна быть не менее 2 см

для обеспечения равномерности прогрева пола.

21

Рис. 22. Залейте стяжку пола поверх стержней теплого пола UNIMAT

ВНИМАНИЕ!
Используйте в качестве стяжки пола только
специальные смеси для теплых полов.

3. Не забудьте оставить термошов (зазор) между стеной
и плиткой.

4. Выровняйте поверхность стяжки пола специальным ин­струментом (например, мастерком).

5. После полного высыхания стяжки пола (см. инструкцию
производителя конкретной смеси) уложите на нее выбран­ное напольное покрытие.

6. Включение теплого пола UNIMAT возможно только после
полного высыхания плиточного клея или стяжки, но не
ранее 28 дней после укладки.

ВНИМАНИЕ!
Запрещается уплотнять стяжку инструментами,
которые могут повредить изоляцию карбонового мата.

22

Укладка финишного напольного
покрытия

1. Уложите финишное напольное покрытие, учитывая особен­ности монтажа для каждого напольного покрытия.

Теплый пол UNIMAT можно укладывать прямо в плиточный

клей.

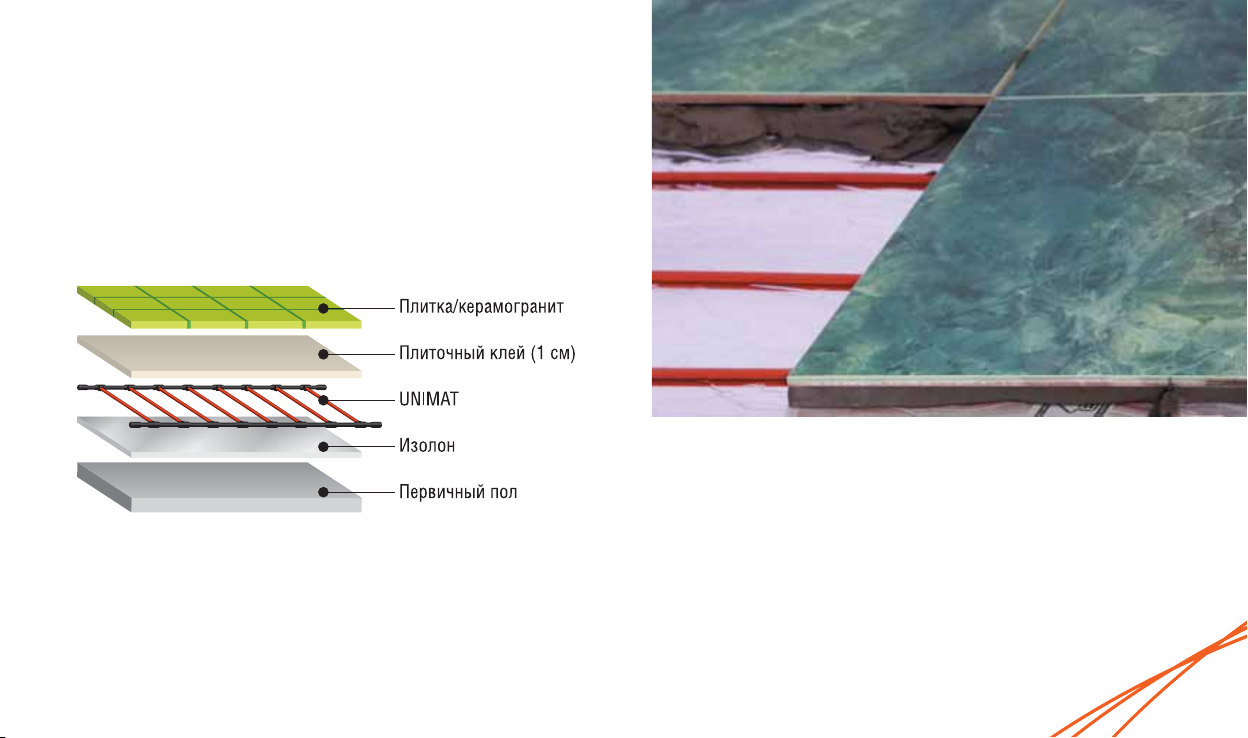

Рис. 23. Схема монтажа теплого пола UNIMAT под плитку/ керамогранит

Рис. 24. Монтаж керамической плитки поверх карбонового мата UNIMAT

2. Укладывая плитку, применяйте только специальные кле­евые смеси для теплых полов. Толщина плиточного клея
должна составлять вместе с толщиной плитки не менее
2 см.

ВНИМАНИЕ!
При монтаже теплого пола UNIMAT под плитку нет
необходимости в обустройстве стяжки пола.

23

3. Укладывая плитку, используйте для выравнивания клеевой
смеси только пластмассовые зубчатые шпатели во избежа­ние повреждения изоляции проводов или мата UNIMAT.

4. Первое рабочее включение теплого пола UNIMAT возмож­но только после полного высыхания плиточного клея или
стяжки, но не ранее 28 дней после укладки.

Запрещается во время монтажа!

 Выполнять работы по установке терморегуляторов, не от-

ключив напряжение питания.

 Накладывать полосы карбонового мата друг на друга

во избежание перекрытия нагревательных элементов
и последующего выхода их из строя.

 Включать теплый пол до полного высыхания плиточного

клея/ стяжки или ранее 28 дней после укладки.

24

Эксплуатация теплого пола
UNIMAT

 Применяйте карбоновый мат и терморегуляторы только

в соответствии с рекомендациями производителя.

 В случае затопления теплого пола или другого прямого

контакта с водой, необходимо выключить теплый пол
и просушить поверхность естественным образом. Не ис­пользуйте теплый пол для просушивания влажной поверх­ности.

 При выборе диапазона регулировки температуры пола

Производитель рекомендует выставлять верхнюю границу
диапазона не выше 30 °С, строго в соответствии с ГОСТ Р

50571.25-2001 (пп. 9.6, 9.7, 9.8) и СНиПами (СНиП 41-01­2003 п. 6.5.12, СНиП 2.04.0591) РФ, а также рекомендация­ми производителей напольных покрытий.

 При длительном отсутствии в помещении в холодное

время года рекомендуем не отключать обогрев полностью,
а установить его минимальный уровень.

Запрещается во время эксплуатации!

 В поверхность пола, под который установлен стержневой

теплый пол, вбивать гвозди, дюбеля, ввинчивать винты,
встраивать дверные ограничители.

 В соответствии со СНиП 41-01-2003 (п. 6.5.12) для всех

электрических теплых полов запрещается устанавливать
температуру теплого пола таким образом, чтобы темпе­ратура на поверхности напольного покрытия была более
35 °С.

 Закрывать обогреваемую поверхность металлическими

листами.

 Эксплуатировать теплый пол UNIMAT без подключения

к терморегулятору.

Гарантийные обязательства

Уважаемый покупатель!

Мы благодарны за выбор нашей продукции. Мы сделали все
возможное, чтобы наша продукция в полной мере удовлетворяла
Вашим запросам, а качество соответствовало лучшим мировым
стандартам.

Во избежание возможных недоразумений настоятельно рекомен­дуем ознакомиться с условиями гарантии на нашу продукцию. Га­рантия действительна только при наличии полностью и правильно
заполненного Гарантийного талона. Производитель гарантирует
выполнение обязательств по удовлетворению требований по­купателей, установленных законодательными актами Российской
Федерации.

Продавец обязан выдать покупателю гарантийный талон, с указа­нием даты и места продажи, названия фирмы, печатью организа­ции и подписью уполномоченного лица.

Основные сведения о продукте

 Наименование продукции: комплект стержневого теплого

пола UNIMAT.

 Производитель: Группа компаний K-Technologies,

ООО «Калео Трейд», 117105, г. Москва, 1-ый Нагатинский
пр-д, д. 2, стр. 34, тел.: [phone].

 Продукция выпускается под зарегистрированной торговой

маркой UNIMAT.

 Назначение продукции:

Тёплый пол UNIMAT применяется для подогрева наполь-

ных покрытий в целях создания комфортной температуры
в помещениях жилых, административных, общественных
(лечебно-профилактических и детских учреждений, школ
и т.п.), сельскохозяйственных сооружений, расположенных
в любых климатических зонах.

 Вся продукция проходит строжайший контроль качества

и соответствует ТУ 3468-002-99603867-2008

 Качество продукции и ее безопасность подтверждают:

• Сертификат соответствия
ГОСТ Р № РОСС RU.MX11.B00062

25

• Санитарно-эпидемиологическое заключение
№ 77.01.03.570.П.084924.11.07

• Сертификат о пожарной безопасности
№ ССПБ.RU.ОП078.Н.00097

Условия гарантии

Гарантийный срок исчисляется с момента продажи продукции,
дата которой указывается в Гарантийном талоне. Если дату прода­жи установить невозможно, гарантийный срок исчисляется с даты
изготовления продукции.

Не подлежат безвозмездному устранению недостатки, выявлен­ные в течение гарантийного срока после осуществления монтажа
продукции, которые могли быть обнаружены до начала монтаж­ных работ.

Гарантия действительна при соблюдении следующих
условий:

 Продукция использовалась в целях, соответствующих

ее прямому назначению.

 Продукция монтировалась только с использованием ори-

гинальных комплектующих UNIMAT, в том числе проводов,
соединителей и терморегуляторов CALEO.

 Продукция монтировалась с полным соблюдением настоя-

щей Инструкции по монтажу.

26

Гарантия не распространяется на продукцию:

 При отсутствии полностью и правильно заполненного

Гарантийного талона и схемы монтажа.

 Поврежденную в результате действия обстоятельств

непреодолимой силы или третьих лиц.

 Смонтированную в нарушение Инструкции по монтажу.
 Поврежденную в результате нарушения Правил эксплуата-

ции теплого пола UNIMAT.

 Смонтированную без подключенного терморегулятора

с датчиком температуры пола.

 Поврежденную в результате деформаций, образовавшихся

вследствие естественной усадки здания и погрешностей,
допущенных при строительстве.

Гарантийные обязательства на финишное напольное покрытие
несет производитель данного напольного покрытия.

Гарантийный срок составляет:

 На стержневой пол UNIMAT — 20 лет.
 На комплектующие (соединительные и концевые комплек-

ты, соединительные провода) — 1 год.

Сертифицированные центры
UNIMAT

 Абакан, пр. Ленина, 216А, 8 [phone]
 Астрахань, ул. Коммунистическая, 52, 8 [phone]
 Барнаул, ул. Ядринцева, 150Б, 8 [phone]
 Брянск, ул. Литейная, 11, 8 [phone], 58-81-33
 Великий Новгород, ул. Щусева, 9А, 8 [phone]
 Волгоград, ул. Пржевальского, 17, 8 [phone]
 Вологда, ул. Октябрьская, 46А, 8 [phone]
 Воронеж, ул. Орджоникидзе, 6, 8 [phone], 55-68-79
 Екатеринбург, ул. Восточная, 230-1, 8 [phone]
 Иркутск, ул. Р. Люксембург, д. 222, 2 эт., 8 [phone]
 Йошкар-Ола, ул. Суворова, 42, 8 [phone]
 Казань, ул. Ипподромная, 13/99, 8 [phone]
 Кемерово, Кузнецкий пр., 234, 8 [phone]
 Краснодар, Ростовское ш., 27/1, 8 [phone]
 Москва, Нагатинская набережная, 8, 8 [phone]
 Мурманск, ул. Буркова, 35, 8 [phone]

 Нефтеюганск, ул. Набережная, 8 [phone], 22-77-43
 Новокузнецк, ул. Полевая, 27Б, 8 [phone], 99-11-28
 Новосибирск, ул. Галущака, 4, 8 [phone]
 Омск, ул. Дмитриева, 15, 8 [phone], 70-31-04
 Оренбург, пр. Автоматики, 12, 8 [phone]
 Петрозаводск, ул. Попова, 7, 8 [phone]
 Ростов-на-Дону, ул. Вавилова 54, 8 [phone]
 Санкт-Петербург, ул. Заставская, 33Ж, 8 [phone]
 Саратов, ул. Мясницкий овраг, 4, оф. 2, 8 [phone]
 Сочи, ул. Донская, 28, 8 [phone]
 Ставрополь, ул. Доваторцев, 52В, 8 [phone]
 Томск, ул. Смирнова, 9, стр. 4, 8 [phone]
 Тула, ул. Маршала Жукова, 5, 8 [phone]
 Тюмень, ул. Пермякова, 1, 8 [phone]
 Улан-Удэ, Сахьяновой 9A, оф. 2, 8 [phone]
 Уфа, ул. Заводская, 15/1, 8 [phone], 241-69-15
 Хабаровск, ул. Шабадина, 19А, 8 [phone]
 Челябинск, ул. Тухачевского, 3, оф. 306, 8 [phone]
 Ярославль, ул. Свободы, 34Б, 8 [phone]

Полный список адресов находится на сайте www.unimat.su

27

Комплексные решения обустройства теплых полов

Рекомендуем использовать только
оригинальные терморегуляторы CALEO

28

Терморегуляторы CALEO

Модель UTH-150 UTH-70 UTH-JP UTH-10E UTH-20E UTH-155 UTH-90 UTH-100 UTH-130 UTH-200

Фото

Габаритные размеры, мм
Тип
Канальная мощность, кВт
Количество каналов

Монтажная коробка

Цвет корпуса

Цветные накладные
панели

Тип дисплея

Подсветка
Кол-во в комплекте доп.

датчика температуры

80x80x40 70х120х45 115х115х45 90x90x49 90x90x48 80х80х28 120х120х36 70х120х30 70х120х35 70х120х35

Встраив. Встраив. Встраив. Встраив. Встраив. Накладной Накладной Накладной Накладной Накладной

23643,523,3444

1111112111

Стандарт

Белый Белый Белый Белый Белый Белый

Беж./ бел./

корич./

серая

Свето-

диодный

Желтая Желтая Желтая Бело-голуб. Желтая Желтая Желтая Красная — Бело-голуб.

1111112111

Нестандарт

(100х50х40)

Нет Нет Нет Нет

Свето-

диодный

Нестандарт

(100х100х40)

Свето-

диодный

Стандарт Стандарт — — — — —

ЖК

Свето-

диодный

Беж./ бел./

корич./

серая

Свето-

диодный

Малиново-

белый

Нет Нет Нет Нет

Свето-

диодный

Белый Белый Белый

Свето-

диодный

—ЖК

29

Схема помещения

На схеме укажите расположение полос Юнимата, терморегулятора(ов), датчика температуры пола

30

Подтверждение Подрядчика, производившего монтаж

Заказчик, ФИО

Дата монтажа

Адрес помещения Заказчика

Наименование Подрядчика

Адрес и телефон подрядчика

ФИО лиц(а), проводивших(его) монтаж

Установленный терморегулятор, модель, кВт

Подключен к автомату, А

Наименование и место установки

Суммарная длина карбонового мата в помещении, пог. м

Суммарная мощность карбонового мата на подключении, Вт

Площадь помещения, м

Название теплоотражающего материала

М.П.

2

31
