ИНФРАКРАСНЫЙ СТЕРЖНЕВОЙ
ТЕПЛЫЙ ПОЛ В СТЯЖКУ ИЛИ ПЛИТОЧНЫЙ КЛЕЙ

Паспорт изделия: руководство

по монтажу и эксплуатации,
гарантийный талон

Содержание

Назначение комплектов теплого пола UNIMAT ..........................................................................2

Используемые инновационные технологии ...............................................................................2

О компании-производителе ........................................................................................................3

Преимущества теплого пола UNIMAT ......................................................................................... 3

Технические характеристики .......................................................................................................4

Отличительные особенности комплекта UNIMAT ......................................................................4

Состав комплекта теплого пола UNIMAT ....................................................................................4

Подготовка к монтажу теплого пола UNIMAT ............................................................................ 7

Последовательность монтажа теплого пола UNIMAT .............................................................10

Обустройство стяжки пола ........................................................................................................ 21

Укладка финишного напольного покрытия ............................................................................. 23

Эксплуатация теплого пола UNIMAT .........................................................................................24

Гарантийные обязательства ......................................................................................................25

Условия гарантии ....................................................................................................................... 26

Сертифицированные центры UNIMAT ......................................................................................27

Комплексные решения обустройства теплых полов ...............................................................28

Терморегуляторы CALEO ........................................................................................................... 29

Схема помещения ...................................................................................................................... 30

Подтверждение Подрядчика, производившего монтаж ..........................................................31

Гарантийный талон.....................................................................................................................32

1

Назначение комплектов теплого
пола UNIMAT

UNIMAT — это стержневой теплый пол на основе тонких и гибких
карбоновых нагревательных ИК-элементов, выполненных в виде
термомата. Стержневой теплый пол UNIMAT служит для инфра­красного обогрева пола в помещении. Такой обогрев имеет ряд
дополнительных полезных для здоровья преимуществ. Например,
подобный обогрев используется в инкубаторах для детей в ро­дильных домах и инфракрасных саунах.

Используемые инновационные
технологии

Тёплый пол UNIMAT — уникальная интеллектуальная система
обогрева, не имеющая аналогов в мире. В ней реализовано не­сколько оригинальных инновационных технологических патентов.
В качестве нагревательных элементов в UNIMAT используются
высокотехнологичные гибкие стержни из композитного материала
на основе карбона (аморфного углерода), серебра и графита.

2

О компании-производителе

Преимущества теплого пола

Группа компаний K-Technologies (ООО «Калео Трейд») — крупное
производственно-торговое предприятие на рынке России, являю­щееся производителем комплектов инфракрасного теплого пола
UNIMAT на основе тонких и гибких карбоновых нагревательных
стержней, выполненных в виде термомата.

Компания выпускает различную продукцию в виде комплектов
теплого пола на основе пленочных и стержневых инфракрасных
элементов обогрева из комплектующих ведущих южнокорейских,
американских и немецких компаний, таких как DST Technology,
GT3 Corporation, 3M Company, DSG Canusa.

Вся продукция предприятия сертифицирована.

UNIMAT

 Не боится «запирания» мебелью и последующего перегре-

ва по причине наличия эффекта саморегуляции (сниже­ние потребляемой мощности до 1,5 раза при увеличении
температуры стержней).

 Самая экономичная эксплуатация: экономичнее кабельных

аналогов до 60%.

 Повышенная надежность при эксплуатации: из-за парал-

лельного соединения теплоэлементов.

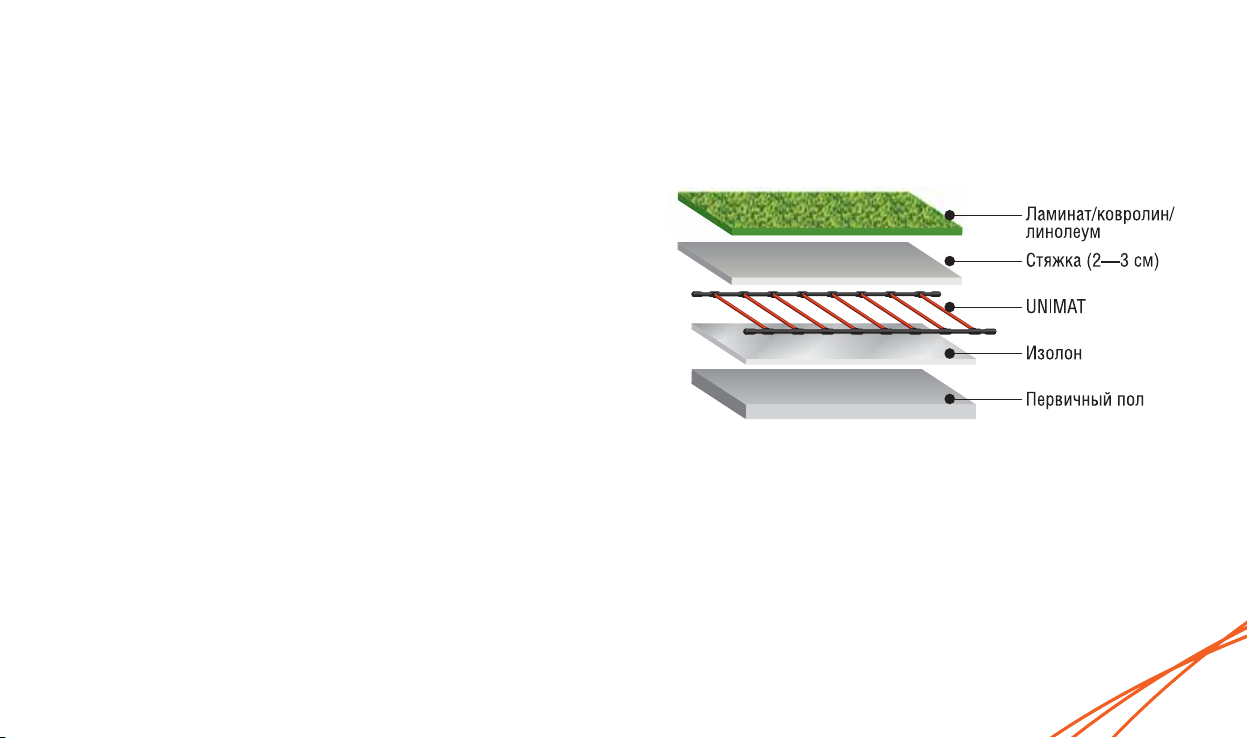

 Возможность монтажа не только в стяжку, но и в плиточ-

ный клей.

 Использование под любое напольное покрытие, включая

керамическую плитку, керамогранит, ламинат, ковролин
и линолеум.

 Инфракрасное «живое» тепло.
 Лечебная ионизация воздуха.
 Антиаллергенный эффект.
 Не сушит воздух, сохраняет неизменной влажность

в помещении.

 Нейтрализует посторонние запахи (например, краски

и табака).

3

Технические характеристики

Отличительные особенности

Пиковая потребляемая мощность:
при t° стержня 20°, Вт/ пог. м
при t° стержня 60°, Вт/ пог. м

Среднее энергопотребление на 1 пог. м, Вт/ ч

Ширина термомата UNIMAT, м

Максимальная допустимая длина
последовательно соединеных матов
UNIMAT, пог. м

Шаг между стержнями, м

Питание, В/ Гц

Доля ИК лучей в общем спектре, %

Длина волны ИК обогрева, мкм

116

77

24

0,83

не более 25

0,10

220/ 50

90,6

8…14

ВНИМАНИЕ!
Остерегайтесь подделок под известную торговую
марку UNIMAT.

4

комплекта UNIMAT

 Наличие штрих-кода на упаковке.
 Две одноразовые пломбы с уникальными защитными

номерами.

 Установленные на карбоновом мате в заводских условиях

соединительные гильзы в термоусаживаемой трубке.

Состав комплекта теплого пола
UNIMAT

1. Карбоновый мат в рулоне.

2. Соединительные провода ВВГнг.

3. Комплект соединительный UKC (см. табл. 1).

4. Комплект концевой UKK (см. табл. 1).

5. Гофрированная трубка с металлическим зондом
и заглушкой.

6. Паспорт изделия: инструкция по монтажу
и гарантийный талон.

7. Видеоинструкция на DVD-диске.

Рис. 1. Внешний вид содержимого комплекта теплого пола UNIMAT

1

5

2

6

7

3

4

5

Таблица 1. Состав комплекта теплого пола UNIMAT

Наименование комплекта

Комплект UNIMAT HR-S-100/Р

Комплект UNIMAT HR-S-200/Р

Комплект UNIMAT HR-S-300/Р

Комплект UNIMAT HR-S-400/Р

Комплект UNIMAT HR-S-500/Р

Комплект UNIMAT HR-S-600/Р

Комплект UNIMAT HR-S-700/Р

Комплект UNIMAT HR-S-2500/Р

* Один комплект UKС из входящих в комплектацию набора уже предустановлен на начальном конце нагревательной секции UNIMAT в качестве примера
** Концевой комплект UKK уже предустановлен на конце нагревательной секции UNIMAT

Длина секции,

пог. м

1 116 3 1 1 1,5 1 1

2 232 5 2 1 1,5 1 1

3 348 5 2 1 1,5 1 1

4 464 5 2 1 1,5 1 1

5 580 7 3 1 1,5 1 1

6 696 7 3 1 1,5 1 1

7 812 9 4 1 1,5 1 1

25 2900 21 10 1 1,5 1 1

Пиковая

мощность, Вт

Провод

ВВГнг, м

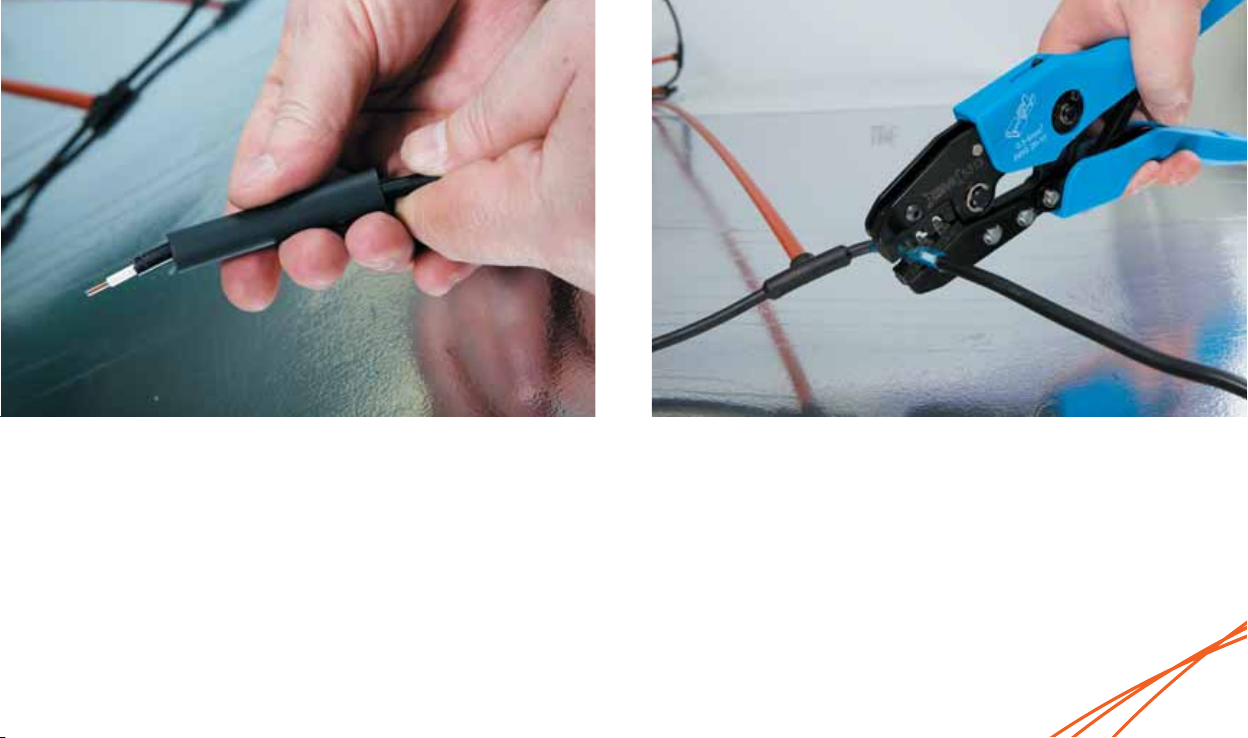

Комплект UКС — комплект соединительный — для последо­вательного соединения полос UNIMAT с помощью монтажного
кабеля ВВГнг. Состав комплекта UKC:

Комплект

соединитнль-

ный (UKС),

шт.*

Комплект UКК — для изоляции мест отреза UNIMAT.
Состав комплекта UKK:

 термоусаживаемые трубки длиной 3,5 см (2 шт.).

Комплект
концевой

(UKK), шт.**

Гофрирован-

ная трубка с
зондом, п.м

Заглушка для
гофротрубки,

шт.

 соединительные гильзы (2 шт.);
 термоусаживаемые трубки длиной 5 см (2 шт.).

Паспорт

комплекта,

шт.

6

Подготовка к монтажу теплого
пола UNIMAT

1. Обязательными условиями использования теплого пола
UNIMAT являются:

1.1 Применение терморегулятора для ограничения/поддержа­ния заданной температуры пола.

1.2 Применение в качестве подложки материала с теплоотра­жающим эффектом, снижающего потери тепла и стои­мость эксплуатации. Разрешается применение материала,
покрытого теплоотражающей лавсановой или полипропи­леновой пленкой. Применение теплоотражающего матери­ала на основе алюминиевой фольги не допускается. Про­изводитель рекомендует использовать «ИЗОЛОН CALEO».

ВНИМАНИЕ!
Используйте стержневой теплый пол UNIMAT только с
теплоотражающим материалом. Это позволит системе
работать эффективно из-за уменьшения теплопотерь
и существенно уменьшит энергозатраты.

2. Перед началом монтажа теплого пола необходимо допол­нительно приобрести:

2.1 Теплоотражающий материал.

2.2 Терморегулятор(ы) CALEO.

Терморегуляторы подбираются исходя из максимальной

потребляемой системой теплого пола мощности. Опреде­лить максимальную потребляемую системой теплого пола
мощность можно из таблицы 2.

ВНИМАНИЕ!
Используйте только терморегуляторы,
предназначенные для систем инфракрасного теплого
пола. Производитель рекомендует использовать
только терморегуляторы CALEO.

2.3 Монтажные коробки (в случае использования встраивае­мых терморегуляторов).

2.4 В состав терморегуляторов CALEO уже входит по одному
датчику температуры пола SF-4x15 на каждый канал регу­лирования. Данные датчики применяются при монтаже с
использованием гофрированной трубки.

7

Такая трубка с металлическим зондом позволяет при не-

обходимости проводить последующую замену вышедшего
из строя датчика.

В случае установки датчика температуры пола в стяжку или

плиточный клей без гофрированной трубки необходимо
приобрести датчик температуры пола SF 7x30.

Производитель также рекомендует приобрести и уста-

новить дополнительный датчик температуры пола для
использования функции терморегулятора «защита от пере­грева» (для терморегуляторов, поддерживающих данную
функцию).

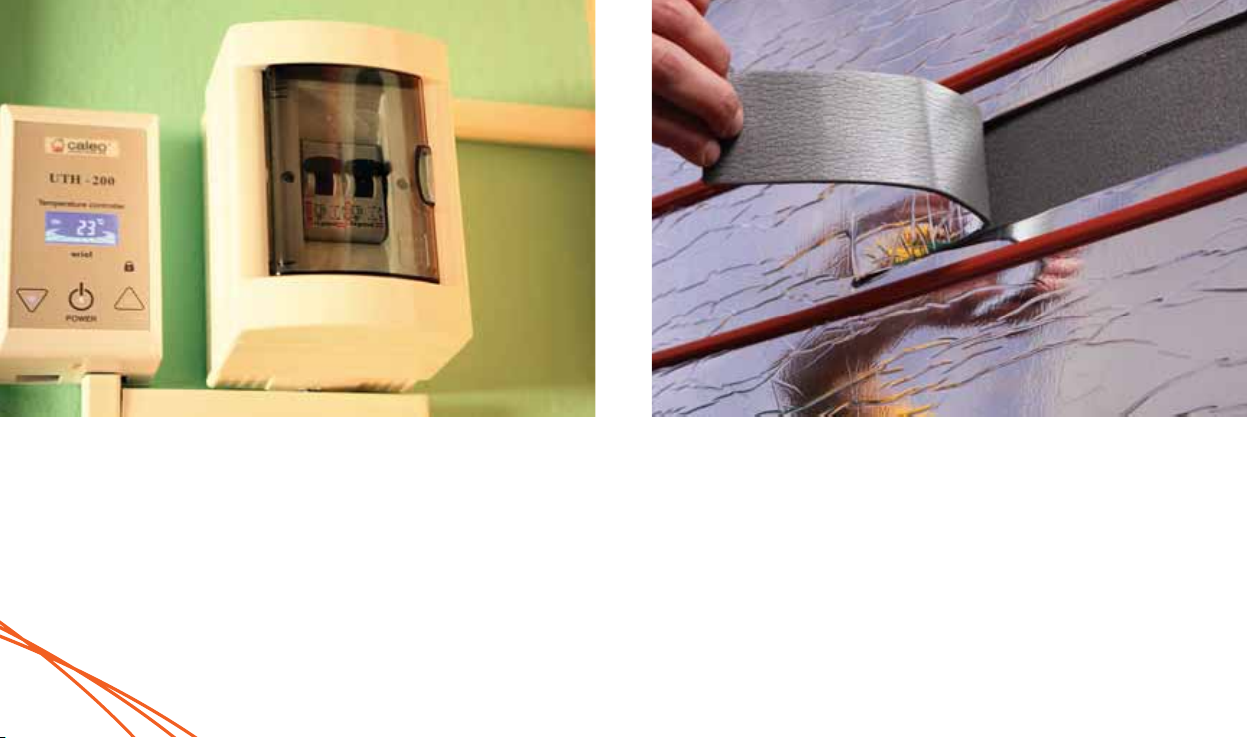

2.5 Скотч односторонний (при необходимости возможно ис­пользование двустороннего скотча).

2.6 Дополнительный монтажный провод (при необходимости).
Дополнительный провод может понадобиться для подсо­единения терморегулятора к электрической сети.

Таблица 2. Определение максимальной потребляемой мощности системой теплого пола

Комплекты теплого пола UNIMAT комплектуются необхо-

димым количеством провода ВВГнг в двойной изоляции
сечением 2,5 кв.мм только для осуществления монтажных
работ по соединению полос UNIMATа между собой. По­следующее подсоединение к терморегулятору и к элек­трической сети необходимо проводить с помощью допол­нительного кабеля или провода, вид и диаметр которого
необходимо производить с учетом вида монтажа (наруж­ный или внутренний), максимально возможной силы тока
в системе теплого пола, а так же материала, из которого
изготовлен приобретаемый провод (см. табл. 3 и табл. 4).

2.7 Дополнительные комплекты для монтажа.
Стандартный комплект теплого пола UNIMAT уже включает

в себя все необходимое для монтажа теплого пола. В не­которых случаях, при создании нестандартных и сложных
систем теплого пола с применением UNIMAT, могут пона­добиться дополнительные комплекты UKK и/или UKC.

Общая длина используемых карбоновых
матов, пог. м.

Мощность системы, кВт

8

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

0,12 0,23 0,35 0,46 0,58 0,70 0,81 0,93 1,04 1,16 1,28 1,39 1,51 1,62 1,74 1,86

Табл. 2. Продолжение

Общая длина используемых карбоновых
матов, пог. м.

Мощность системы, кВт

Таблица 3. Определение максимально возможной силы тока в системе теплого пола

Общая длина используемых карбоновых
матов, пог. м.

Сила тока, А

Табл. 3. Продолжение

Общая длина используемых карбоновых
матов, пог. м.

Сила тока, А

Таблица 4. Определение сечения монтажного провода в зависимости от максимально возможной силы тока в системе теплого пола и материала провода

Сечение провода, кв. мм Допустимый ток (медь), А Допустимый ток (алюминий), А

1,5 16 10
2,5 25 16

43225
64032

17 18 19 20 21 22 23 24 25

1,97 2,09 2,20 2,32 2,44 2,55 2,67 2,78 2,90

1 2 3 4 5 6 7 8 9 10 11 12 13

0,53 1,05 1,58 2,11 2,64 3,16 3,69 4,22 4,75 5,27 5,80 6,33 6,85

14 15 16 17 18 19 20 21 22 23 24 25

7,38 7,91 8,44 8,96 9,49 10,02 10,55 11,07 11,6 12,13 12,65 13,18

9
