CALEO PLATINUM User manual

ПАСПОРТ ИЗДЕЛИЯ

руководство по монтажу и эксплуатации,

гарантийный талон

КОМПЛЕКТЫ

ЭНЕРГОСБЕРЕГАЮЩЕГО

ПЛЕНОЧНОГО ТЕПЛОГО ПОЛА

Содержание

Назначение комплектов CALEO PLATINUM ................................................................................. 2

О компании-производителе ........................................................................................................ 2

Преимущества теплого пола CALEO PLATINUM ......................................................................... 3

Отличительные особенности комплекта CALEO PLATINUM ...................................................... 3

Состав комплекта теплого пола CALEO PLATINUM ....................................................................4

Технические характеристики ....................................................................................................... 6

Особенности монтажа и эксплуатации комплекта теплого пола CALEO PLATINUM ............... 8

Варианты монтажа комплекта CALEO PLATINUM под различные напольные покрытия ...... 11

Последовательность монтажа теплого пола CALEO PLATINUM..............................................12

Укладка финишного напольного покрытия .............................................................................24

Эксплуатация теплых полов CALEO ..........................................................................................25

Гарантийные обязательства ...................................................................................................... 26

Сертифицированные центры CALEO ........................................................................................27

Условия гарантии .......................................................................................................................28

Комплексные решения обустройства теплых полов ............................................................... 29

Схема помещения ......................................................................................................................30

Подтверждение Подрядчика, производившего монтаж ..........................................................31

Гарантийный талон.....................................................................................................................32

1

Назначение комплектов CALEO PLATINUM

Тёплый пол CALEO PLATINUM применяется для создания систем теплого пола методом
сухого монтажа в целях подогрева напольных покрытий и создания дополнительного
комфорта в жилых помещениях, а также административных, общественных (лечебно­профилактических и детских учреждениях, школах и т.п.), сельскохозяйственных сооруже­ниях в любых климатических районах.

О компании-производителе

Группа компаний K-Technologies — крупное производственно-торговое предприятие
на рынке России, являющееся производителем комплектов инфракрасного теплого пола
CALEO на основе термопленки, имеющее европейский сертификат соответствия. Про­дукция выпускается в виде комплектов теплого пола на основе пленочных и стержневых
инфракрасных элементов обогрева, а также кабельных и капиллярных элементов из ком­плектующих ведущих южнокорейских, американских и немецких компаний, таких как DST
Technology, DYMCKO, GT3 Corporation, 3M Company, DSG Canusa.

2

Преимущества теплого пола

Отличительные особенности

CALEO PLATINUM

Энергосбережение и надежность

 Энергосбережение благодаря саморегуляции мощности:

при увеличении температуры пленки потребляемая мощность
уменьшается.

 Повышенная надежность при эксплуатации: не боится запира-

ния мебелью и последующего перегрева.

 Экономичнее кабельных аналогов до 60%.

Инфракрасное «живое» тепло

 Лечебная ионизация воздуха.
 Антиаллергенный эффект.
 Не сушит воздух.
 Нейтрализует посторонние запахи.

Быстрый и легкий монтаж

 Легкий монтаж за два часа.
 Без стяжки и клея.
 Идеален под ламинат, ковролин, линолеум.

комплекта CALEO PLATINUM

 Заводская маркировка на термопленке с указанием

производителя.

 Продольное расположение нагревательных элементов.

 Стикер на термопленке с указанием удельной мощности

и длины.

 Штамп ОТК и дата производства комплекта в гарантийном

талоне.

 Одноразовая пломба.

 Установленные контактные зажимы на термопленке.

 Установленная ПВХ изоляция на месте отреза термопленки.

 Наличие штрих-кода на упаковке.

ВНИМАНИЕ! Остерегайтесь подделок под известную
торговую марку CALEO.

3

Состав комплекта теплого пола CALEO PLATINUM

1. Термопленка в рулоне.

2. Контактные зажимы (входят в состав монтажного комплекта).

3. Комплект электрической проводки.

5. Изоляция ПВХ.

6. Инструкция по монтажу, включающая гарантийный талон.

7. Видеоинструкция на DVD-диске.

4. Битумная изоляция (входит в состав монтажного комплекта).

Таблица 1. Состав комплекта теплого пола CALEO

Площадь комплекта, м

Термопленка в рулоне + + + + + + + + +

Монтажные комплекты 2 2 3 3 4 4 4 5 6

Изоляция ПВХ, м 10 10 10 10 10 10 10 10 10

Соединительные провода при ширине, м 2х3,9 2х3,9 2х4,6 2х5,3 2х5,3 2х5,3 2х5,3 2х6 2х6,7

Паспорт +++++++++

DVD +++++++++

* Монтажные комплекты включают в себя контактные зажимы (2 шт.) и битумную изоляцию 5х5 см (5 шт.). Одна пара контактных зажимов (2 шт.) и 1 шт. битумной изоляции
заранее предустановлены на пленку.

4

2

1 1,5 2 2,5 3 3,5 4 5 6

7

6

1

3

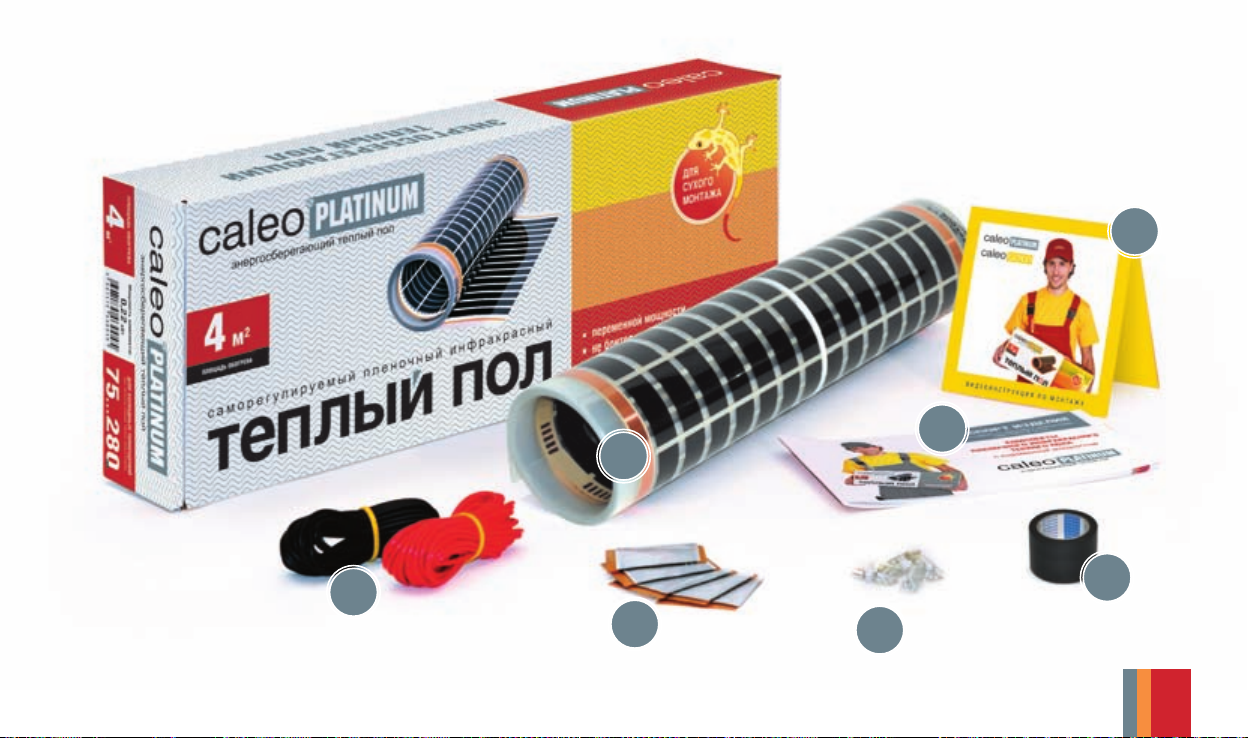

Рис. 1. Состав комплекта теплого пола CALEO PLATINUM

5

4

2

5

Технические характеристики

Наименование CALEO PLATINUM 175 CALEO PLATINUM 280

2

Потребляемая мощность при t° пленки 60 °С, Вт/м

Потребляемая мощность при t° пленки 10 °С, Вт/м

Толщина термопленки, мм

Ширина, см

Максимально допустимая длина полосы термопленки, м

Питание термопленки, В/ Гц

Температура плавления термопленки, °С

Длина волны инфракрасных лучей, мкм

Наличие саморегуляции, %

6

2

35 75

175 280

0,4 0,4

50 50

12 8

220...230/ 50 220...230/ 50

110...130 110...130

5…20 5…20

83 74

CALEO PLATINUM 75-280CALEO PLATINUM 35-175

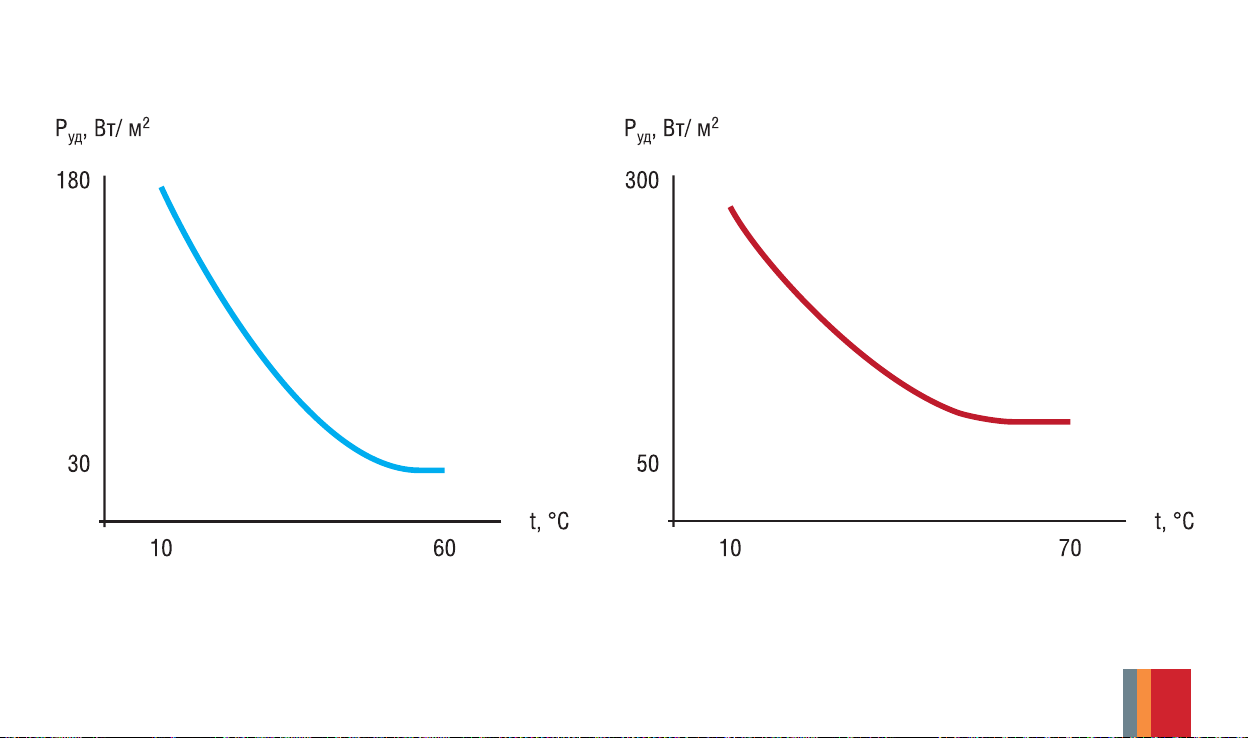

Рис. 2. Зависимость удельной мощности от температуры нагрева

7

Особенности монтажа и эксплуатации комплекта
теплого пола CALEO PLATINUM

1. Обязательным условием использования теплого пола
CALEO является:

1.1 Установка устройства защитного отключения (УЗО) с током
срабатывания 30 мА, 100 мс и автоматического выклю­чателя max 10 A (тип С) согласно Правилам устройства
электроустановок (ПУЭ).

1.2 Применение в качестве подложки под пленку теплоотража­ющего материала «Изолон CALEO». Разрешается примене­ние материала, покрытого металлизированной лавсановой
или полипропиленовой пленкой. Применение теплоотража­ющего материала на основе алюминиевой фольги не до­пускается.

2 Перед началом монтажа теплого пола необходимо допол-

нительно приобрести:

2.1 Напольное покрытие, допускающее устройство теплого
пола по рекомендации его изготовителя, и необходимые
для его монтажа элементы.

2.2 Теплоотражающий материал «Изолон CALEO».

8

2.3 Полиэтиленовую пленку (для дополнительной защиты
теплого пола CALEO во время и после монтажа).

2.4 Защитный материал при укладке под мягкие покрытия
(линолеум, ковролин) толщиной 3...5 мм: ДВП, оргалит,
фанера.

2.5 Терморегуляторы и монтажные коробки для встраиваемых
терморегуляторов. Терморегуляторы подбираются исходя из:

2.5.1 Типа исполнения (накладной/ встраиваемый).

2.5.2 Максимальной потребляемой мощности системы теплого
пола, подключаемого к данному терморегулятору. Мак­симальная потребляемая мощность рассчитывается как
сумма всех используемых для монтажа комплектов тепло­го пола.

2.6 Дополнительные датчики температуры пола (в случае не­обходимости, так как один датчик температуры уже входит
в комплект терморегулятора).

2.7 Скотч односторонний (при необходимости используйте
двусторонний скотч).

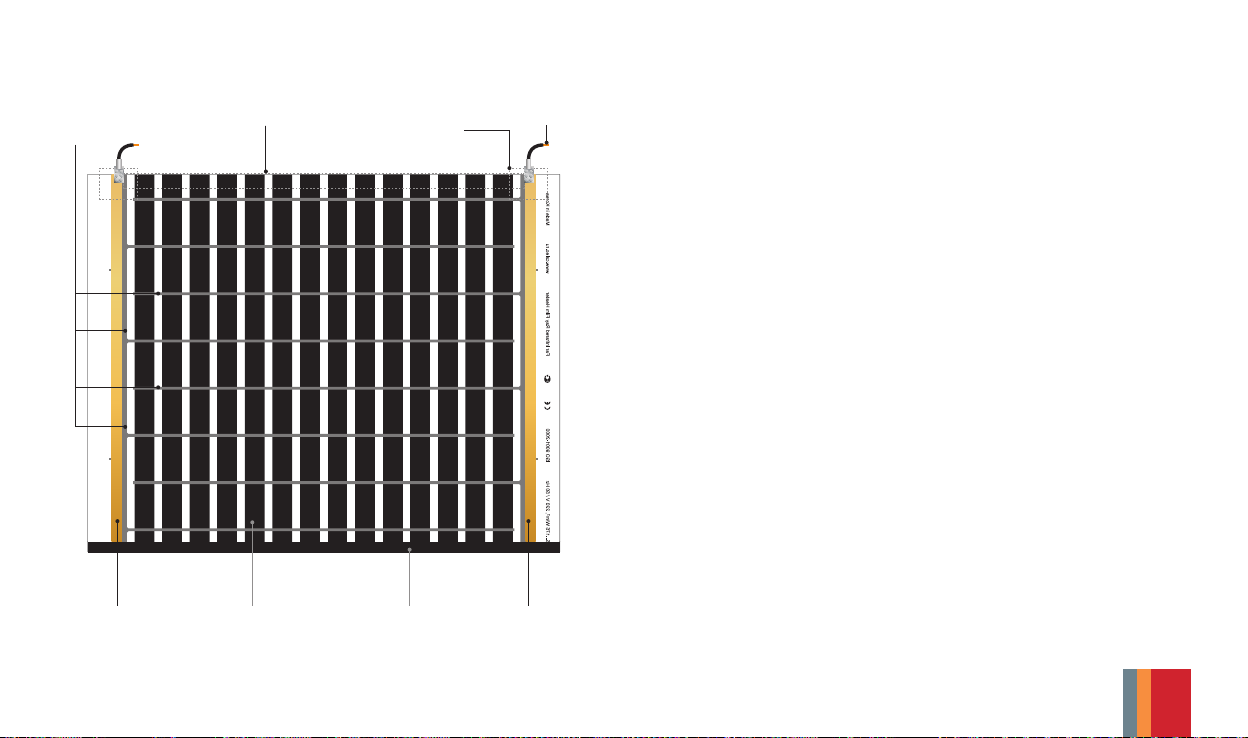

Рис. 3. Общий вид термопленки CALEO PLATINUM, расположение основных
ее элементов, контактных зажимов и мест подключения и изоляции

серебряная сетка

ПВХ изоляция

нагревательный

элемент

Заизолированный
контактный зажим

ПВХ изоляция

Медный проводАнтиискровая

Медная шинаМедная шина Карбоновый

2.8 Дополнительный монтажный комплект К-2, включающий
дополнительную изоляцию и контактные зажимы —
для случая, когда придется резать пленку полосами
площадью менее 1 м2. Стандартный комплект теплого пола
CALEO уже включает в себя дополнительные монтажные
комплекты согласно табл. 1.

2.9 Дополнительный монтажный провод (при необходимости).

Дополнительный провод может понадобиться в следующих

случаях:

2.9.1 Для подсоединения терморегулятора к электрической сети.
Комплекты теплого пола CALEO комплектуются необходи­мым количеством провода нужного сечения только до со­единения с терморегулятором.

При этом выбор необходимого диаметра монтажных

проводов необходимо производить с учетом максималь­ной потребляемой мощности системы теплого пола (см.
табл. 2) и материала, из которого изготовлен приобретае­мый провод (см. табл. 3).

2.9.2 В случаях, когда единая система теплого пола собирается
из нескольких комплектов, необходимо сложить мощно­сти комплектов и по табл. 3 определить сечение провода
для всей системы теплого пола.

9

3. В случае укладки термопленки на всю площадь помещения
помните, что при этом:

3.1 Максимальная потребляемая мощность теплого пола будет
больше, и соответственно оплата за электричество повы­сится.

3.2 Необходимо учитывать рекомендации изготовителя при
выборе напольного покрытия, допускающего устройство
теплого пола. Это связано с возможностью нагрева термо­пленки до 50 °С в местах ограниченного теплоотвода.

Таблица 3. Определение сечения монтажного провода в зависимости от мощности
уложенного теплого пола и материала провода

Максимальная

Сечение провода,

2

мм

1,5 3,5 2

2,5 5,5 3,5

4 7 5,5

697

потребляемая мощность

системы теплого пола

(медный провод),

кВт

Максимальная

потребляемая мощность

системы теплого пола

(алюминиевый провод),

кВт

10

Варианты монтажа комплекта
CALEO PLATINUM под различные
напольные покрытия

Под ламинат/паркетную доску

Под ковролин/линолеум

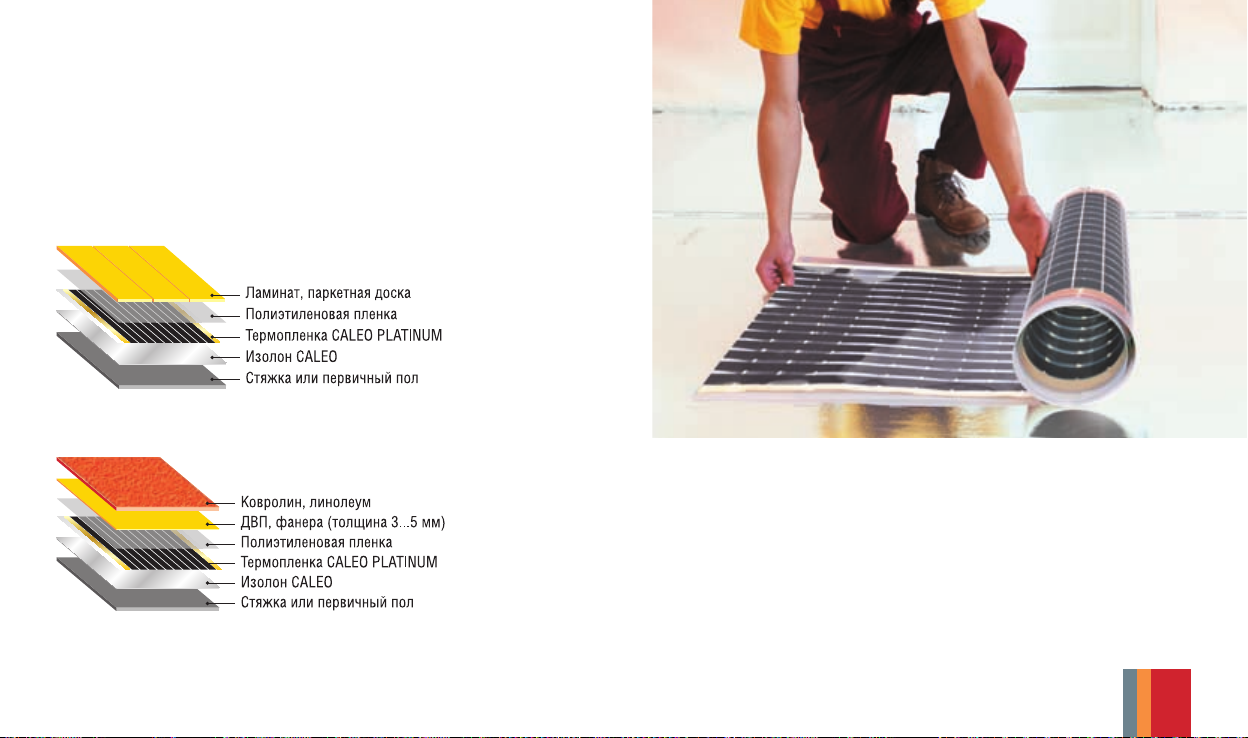

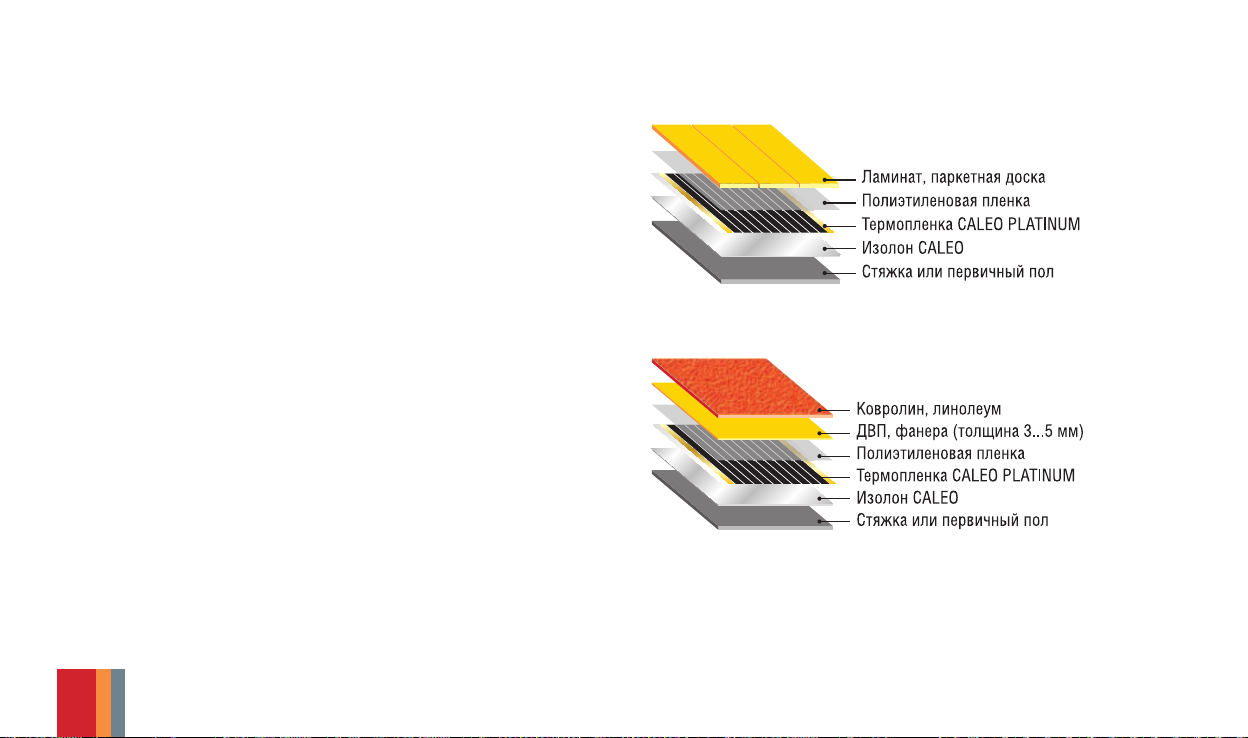

Рис. 4. Схемы монтажа теплого пола CALEO PLATINUM под ламинат, ковролин, линолеум

Рис. 5. Раскатывание рулона теплого пола CALEO PLATINUM на теплоотражающем
материале

ВНИМАНИЕ! Перед началом монтажа тщательно
изучите инструкцию.

11

Последовательность монтажа
теплого пола CALEO PLATINUM

1. Подготовьте все необходимые для монтажа материалы.

2. Заранее определите место расположения терморегулятора
на стене.

3. Определите поверхность пола, на которую впоследствии
будет уложена термопленка (рис. 4, стр. 11).

4. Подготовьте чистую и ровную поверхность пола, на кото­рую вы будете укладывать термопленку CALEO PLATINUM.

5. Уложите на эту поверхность теплоотражающий материал
блестящей поверхностью вверх.

5.1 Имейте ввиду, что теплоотражающий материал рекоменду­ется укладывать на всю площадь помещения, а не только
под термопленку. В этом случае удастся избежать малей­ших неровностей пола после укладки финишного покры­тия.

6. Прикрепите листы теплоотражающего материала к первич­ному полу скотчем и им же скрепите их между собой.

7. Раскатайте рулон термопленки поверх теплоотражающего
материала (рис. 5) и разрежьте на полосы нужного вам
размера (рис. 7).

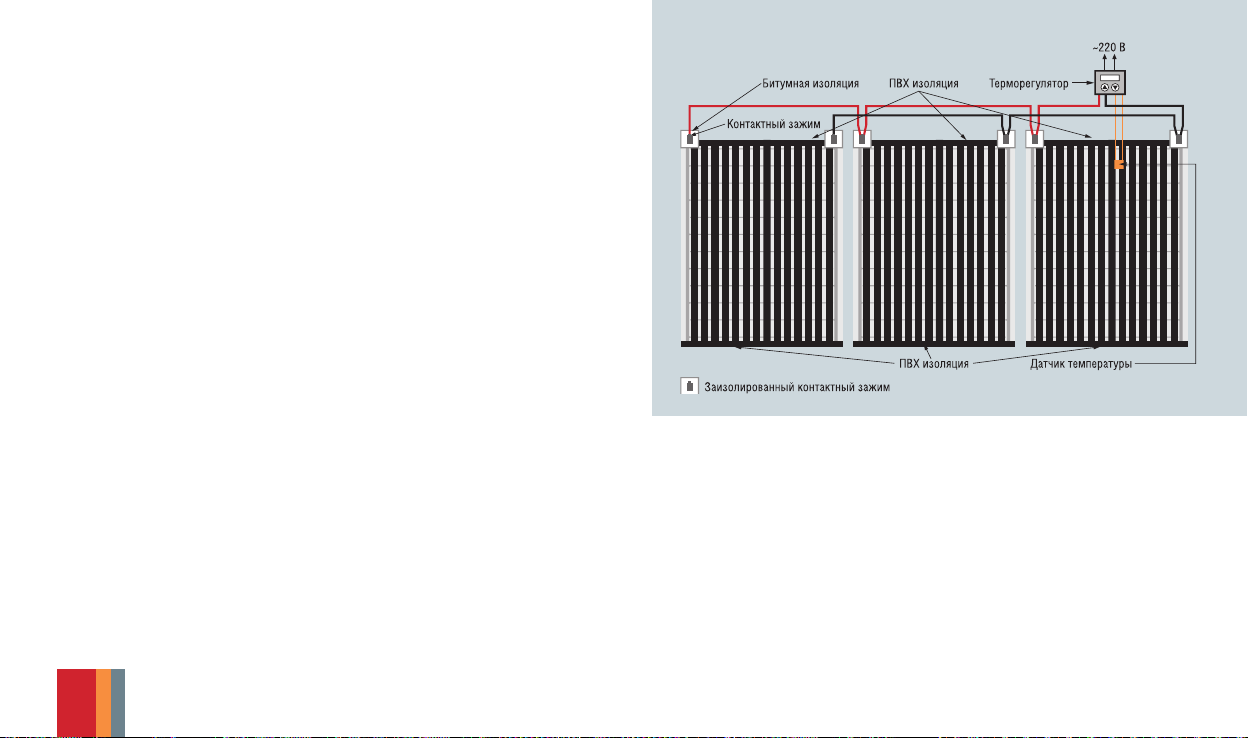

Рис. 6. Общая схема подключения термопленки CALEO PLATINUM

При этом помните, что:

7.1 Полосы термопленки должны располагаться контактами
к стене, на которой позже будет установлен терморегу­лятор, чтобы уменьшить длину проводов при соединении
полос пленки с терморегулятором.

12

Правильно

Резать строго по центру между
серебряными линиями

ми линиями, расположенными перпендикулярно медной шине

7.2 Резать термопленку лучше на полосы максимально возмож­ной длины (см. табл. «Технические характеристики», стр. 6),
чтобы уменьшить количество точек подключения.

7.3 Резать термопленку можно только посередине между горизон­тально расположенными серебряными линиями (рис. 7).

8. Разложите листы термопленки на теплоотражающий матери­ал медной полосой вниз.

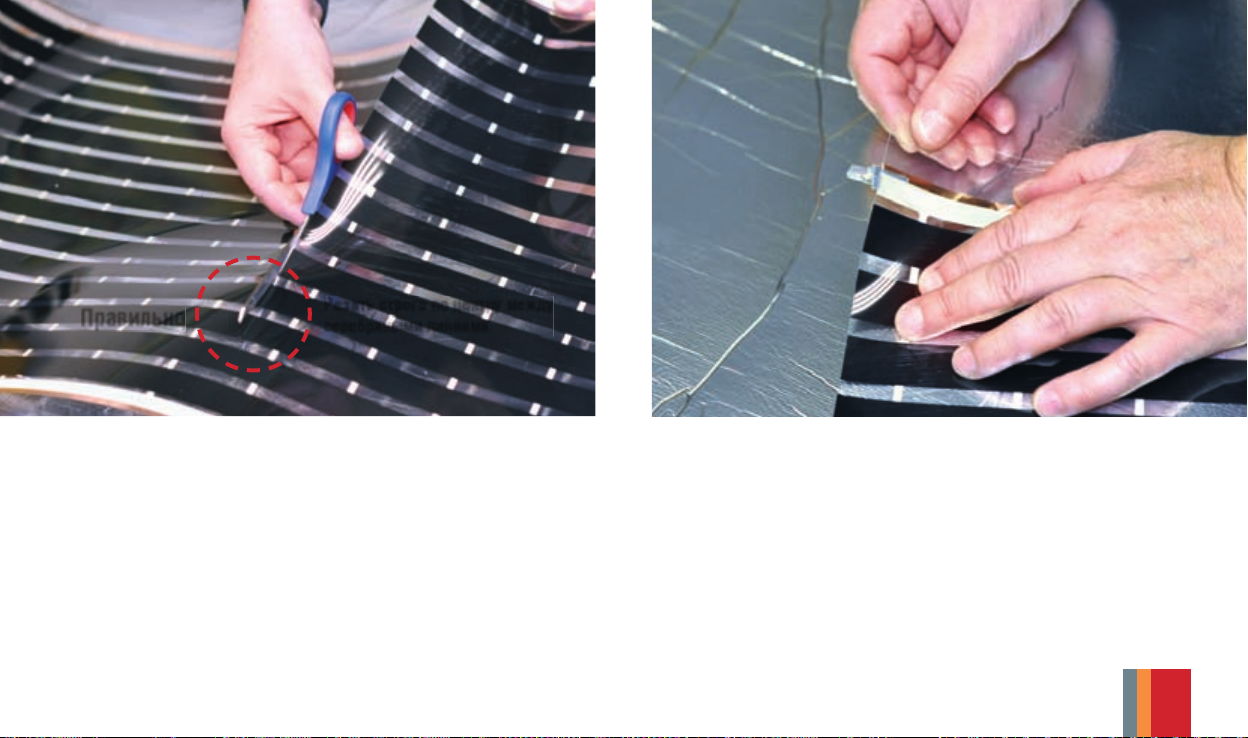

Рис. 8. Установленный на термопленку контактный зажимРис. 7. Разрезание термопленки CALEO PLATINUM посередине между серебрянны-

Для уменьшения эффекта «тепловой зебры» рекомендует-

ся укладывать полосы термопленки внахлест друг на друга
таким образом, чтобы расстояние между медными шинами
составляло 1 см. Это позволит улучшить равномерность
прогрева напольного покрытия.

9. Установите на медную токонесущую шину термопленки
контактный зажим (рис. 8–10).

13

Рис. 9. Установленный на термопленку контактный зажим со стороны медной
полосы (снизу)

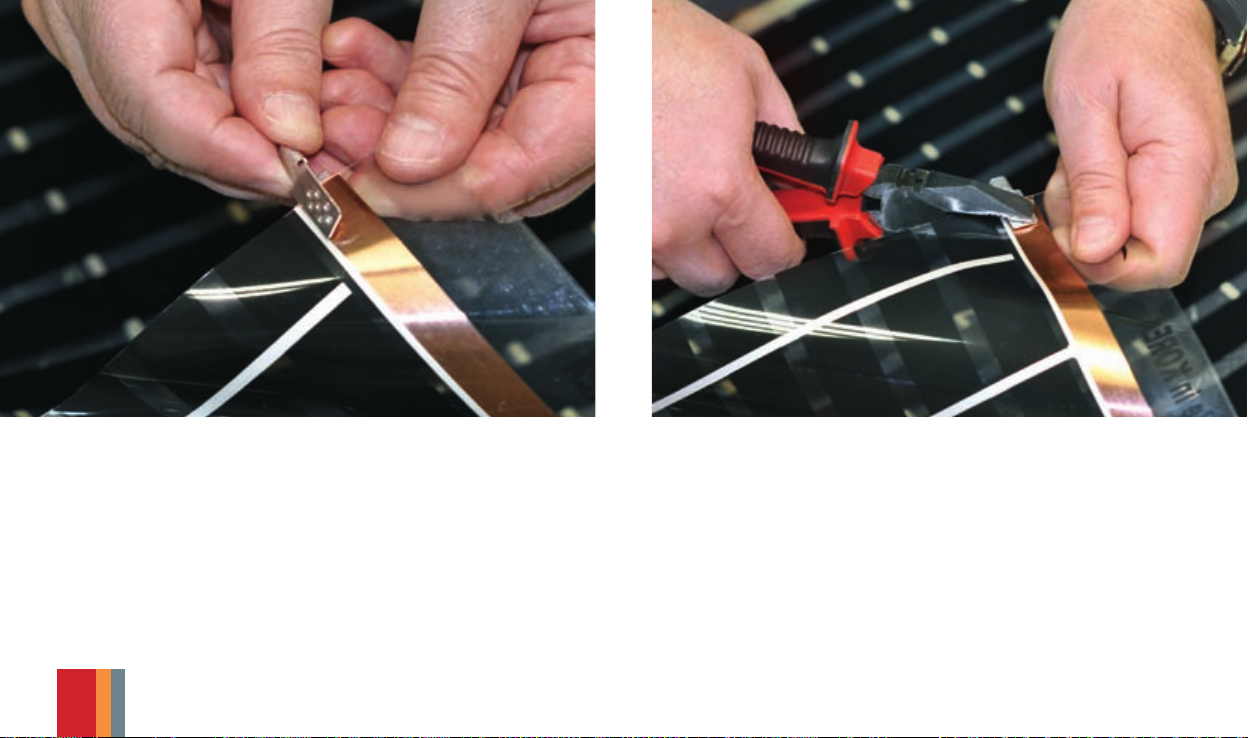

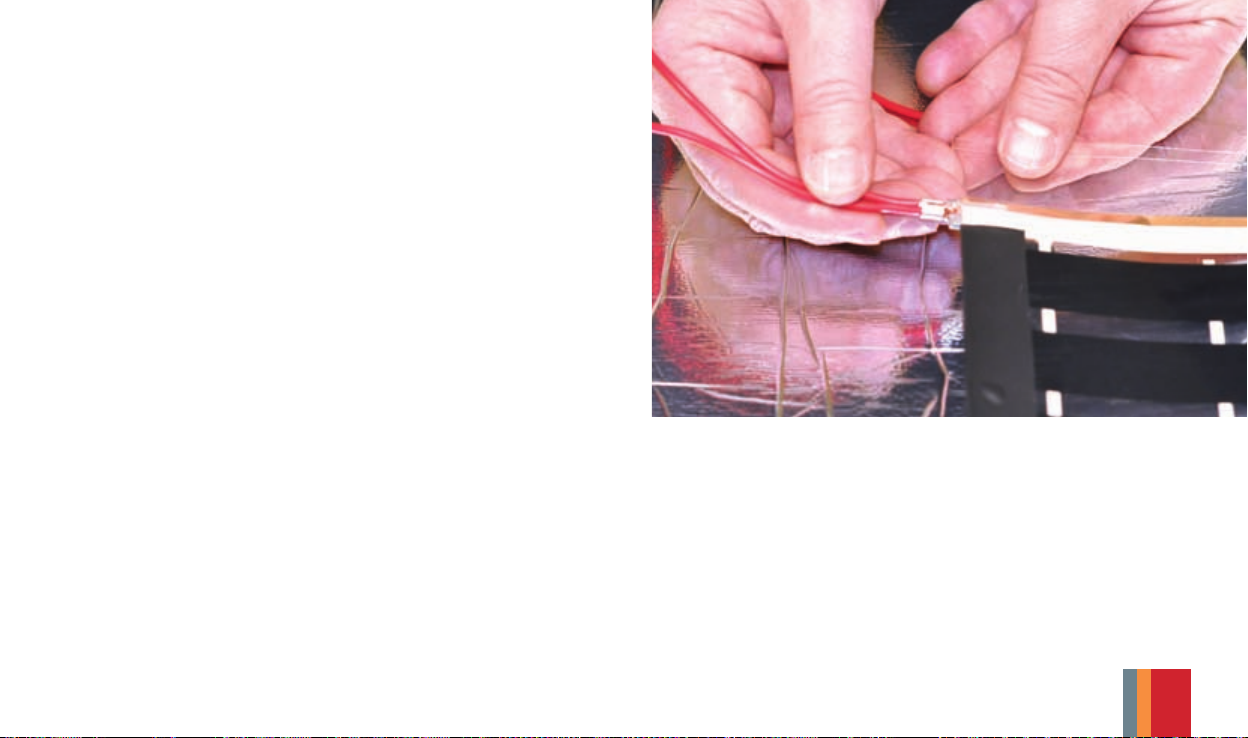

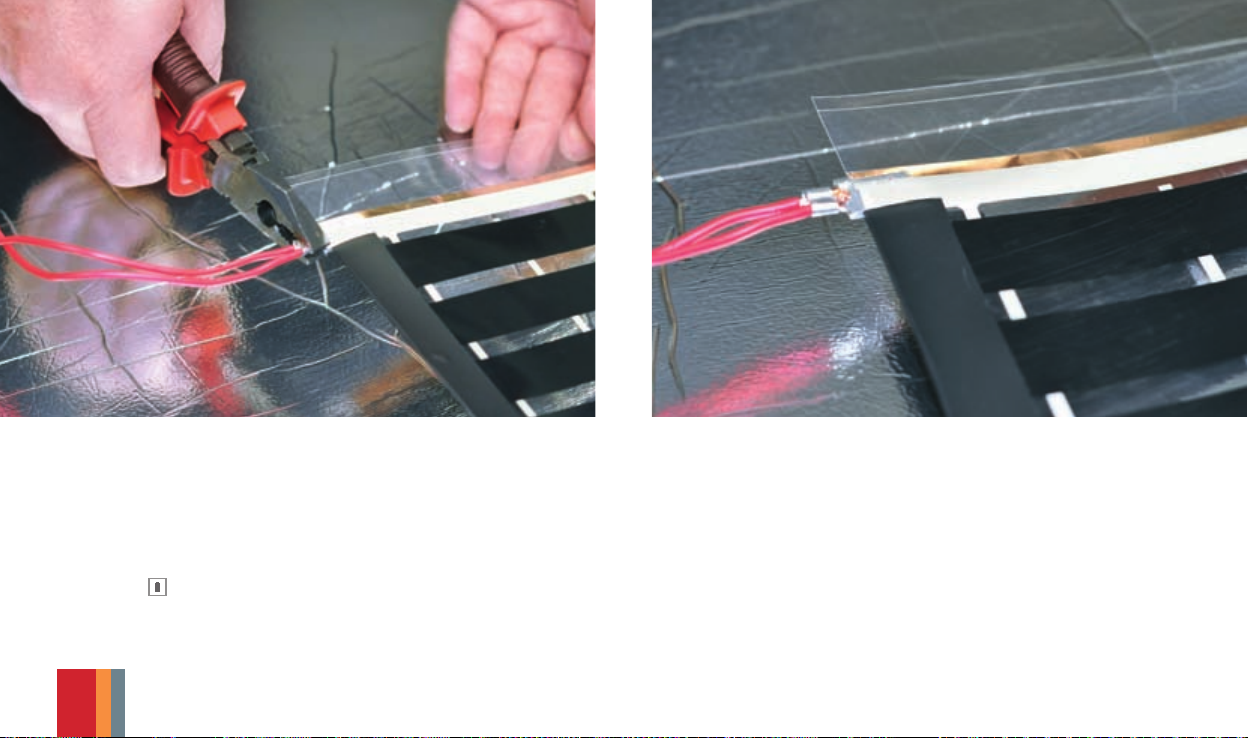

Рис. 10. Крепление контактного зажима к термопленке (обжатие плоскогубцами)

9.1 При этом одна сторона зажима должна находиться внутри
термопленки, вторая сторона — снаружи поверх медной
полосы (рис. 8–9).

9.2 Плотно зажмите контактный зажим пассатижами или спе­циальным инструментом (рис. 10).

14

9.3 Запрещается применение контактных зажимов других из­готовителей.

Для примера, в приобретенном Вами комплекте в начале

полосы термопленки CALEO уже установлены контактные
зажимы.

ПВХ-изоляцию
наклеивать вплотную
до контактного зажима

Правильно

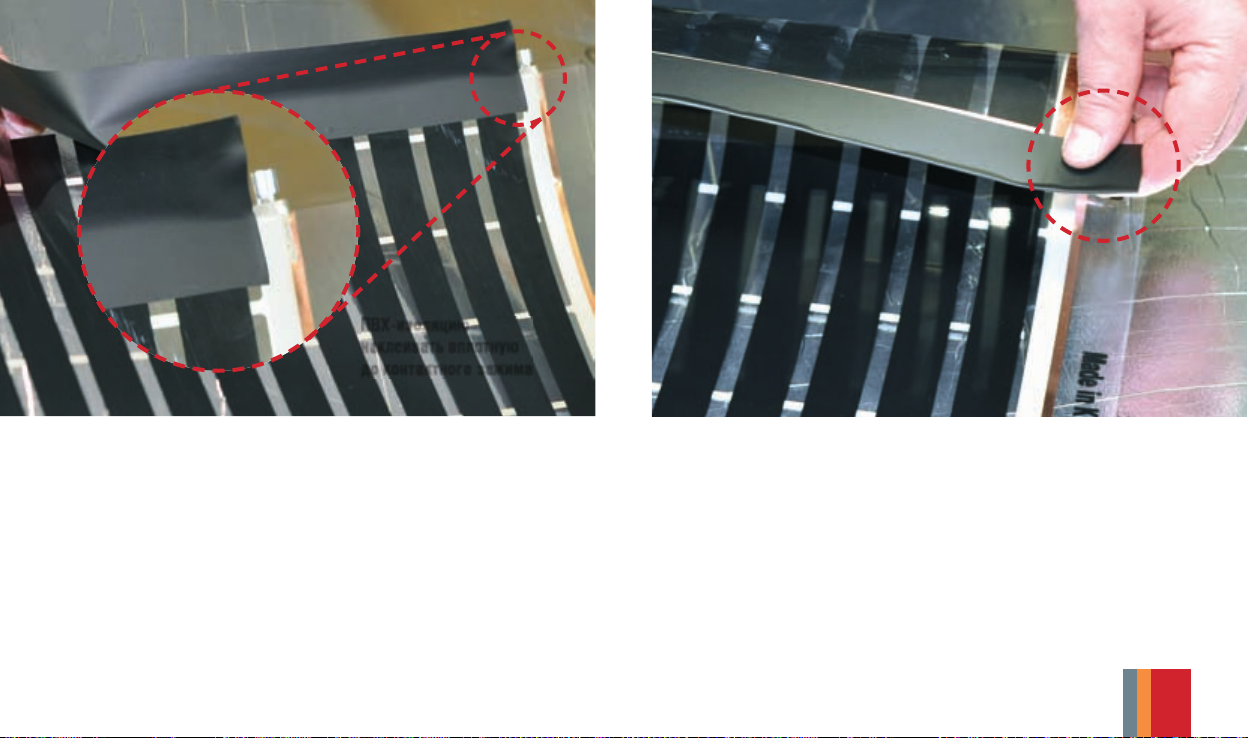

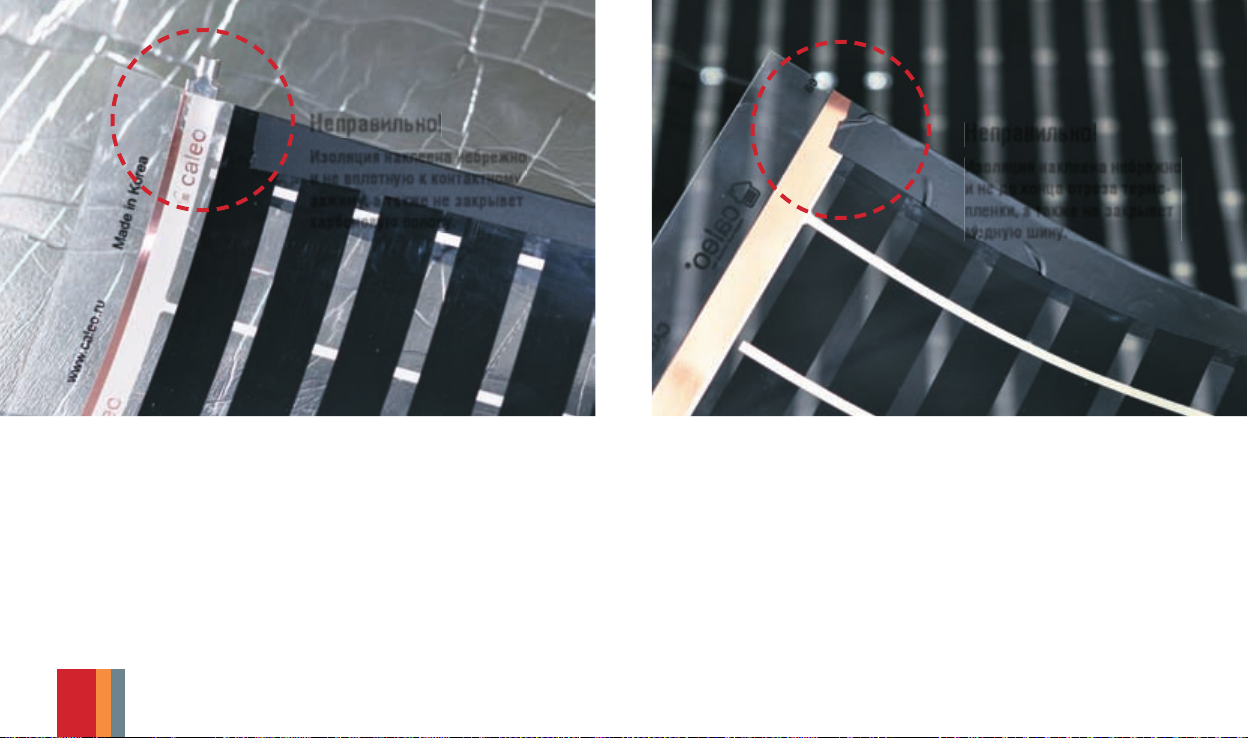

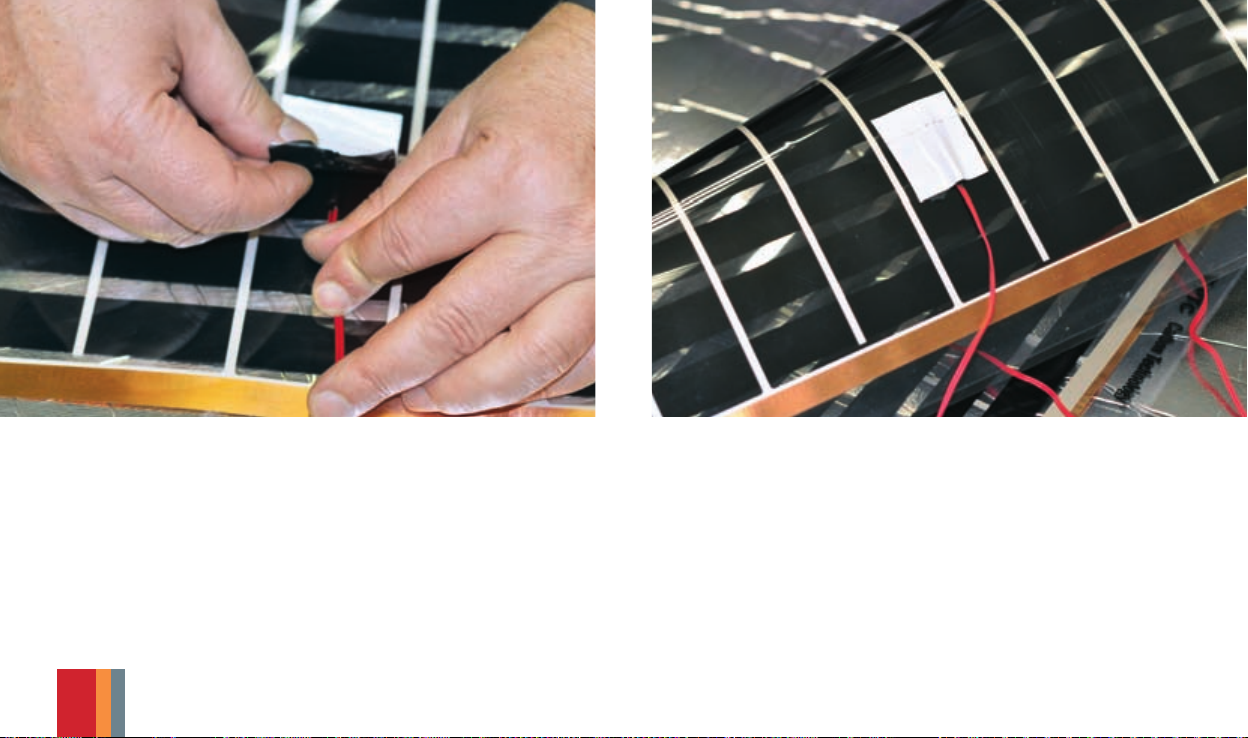

Рис. 11. Наклейка ПВХ изоляции на срез пленки

10. Тщательно заизолируйте места отреза термопленки изоля­цией ПВХ: все места разреза полос по всей длине до места
подключения контактных зажимов, а с концевой части
полосы — по всей длине отреза (рис. 11–12).

Рис. 12. Пример правильной установки ПВХ изоляции вдоль всей линии разреза
термопленки

ВНИМАНИЕ! Контакты термопленки и места разреза
должны быть полностью заизолированы по всему
срезу ПВХ изоляцией.

15

Неправильно!

Изоляция наклеена небрежно
и не вплотную к контактному
зажиму, а также не закрывет
карбоновую полосу.

Неправильно!

Изоляция наклеена небрежно
и не до конца отреза термо­пленки, а также не закрывет
медную шину.

Рис. 13. Пример неправильной установки ПВХ изоляции

11. Закрепите термопленку скотчем на теплоотражающем
материале, чтобы исключить ее сдвиг.

12. Установите на стену терморегулятор. При этом необходимо
иметь ввиду, что:

12.1 Терморегулятор рекомендуется устанавливать на стене
в наиболее удобном и доступном для пользователя месте
вблизи с имеющейся розеткой или выключателем.

16

Рис. 14. Пример неправильной установки ПВХ изоляции

12.2 Терморегулятор можно подключать к электрической сети
помещения стационарно с помощью скрытой или открытой
проводки.

При подключении терморегулятора необходимо руковод-

ствоваться инструкцией, идущей с ним в комплекте.

13. Уложите монтажные провода. При этом помните, что:

13.1 Подключение термопленки к сети производится согласно
схеме подключения (рис. 6).

13.2 В комплект входят провода двух цветов для удобства мон­тажа.

13.3 Все монтажные провода должны располагаться по одной
стороне помещения.

13.4 Располагайте провода так, чтобы основной их массив про­ходил под плинтусом.

13.5 Если вы хотите проложить соединительный кабель скры­тым способом — проштробите канал в стене; если откры­тым (наружным) — используйте монтажный декоративный
короб.

13.6 При укладке монтажных проводов на поверхности пола
в теплоотражающем материале сделайте канавку (вырез,
углубление) под провода для того, чтобы поверхность фи­нишного напольного покрытия была максимально ровной.
К примеру, провода могут быть уложены вдоль шва тепло­отражающего материала.

14. Снимите изоляцию с концов проводов в местах для под­ключения проводов к контактным зажимам. Рекомендуется
использовать специальный инструмент для оголения про­водов.

Рис. 15. Соединение монтажных проводов с контактным зажимом

15. Вложите оголенный провод (или два провода, где это
необходимо) в контактный зажим (рис. 15) и с усилием
зажмите его (их) с помощью пассатижей (рис. 16). Убеди­тесь, что провод надежно закреплен в контактном зажиме.

17

Рис. 16. Надежно зажмите провода в контактном зажиме Рис. 17. Вид правильного подключения проводов к термопленке

16. Заизолируйте битумной изоляцией все места подключения
проводов к термопленке (рис. 18–20). Для этого в комплект
каждой полосы термопленки входит 5 отрезков изоляции
и 10 м изоляции ПВХ. На рис. 6 эти места отмечены знач­ком .

18

Для каждого соединения используйте по 2 отрезка изоляции.
Один лист битумной изоляции крепится с наружной стороны, дру­гой — закрывает внутреннюю сторону термопленки с проводом.

Правильно

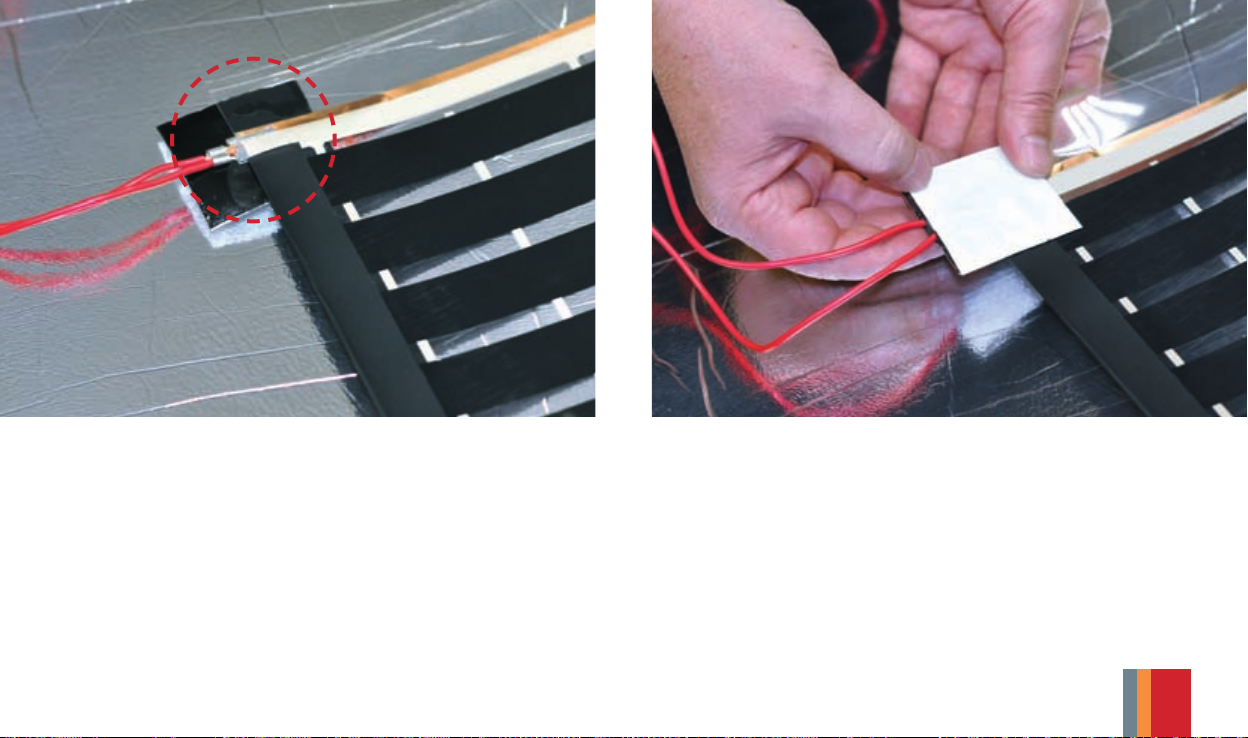

Рис. 18. Пример правильной установки нижнего листа битумной изоляции
контактных зажимов

ВНИМАНИЕ! Контактные зажимы внутри термопленки
должны быть полностью заизолированы.

Рис. 19. Установка верхнего листа битумной изоляции

17. Проверьте качество изоляции всех мест соединения тер­мопленки и проводов, а также все линии отреза медной
шины.

19

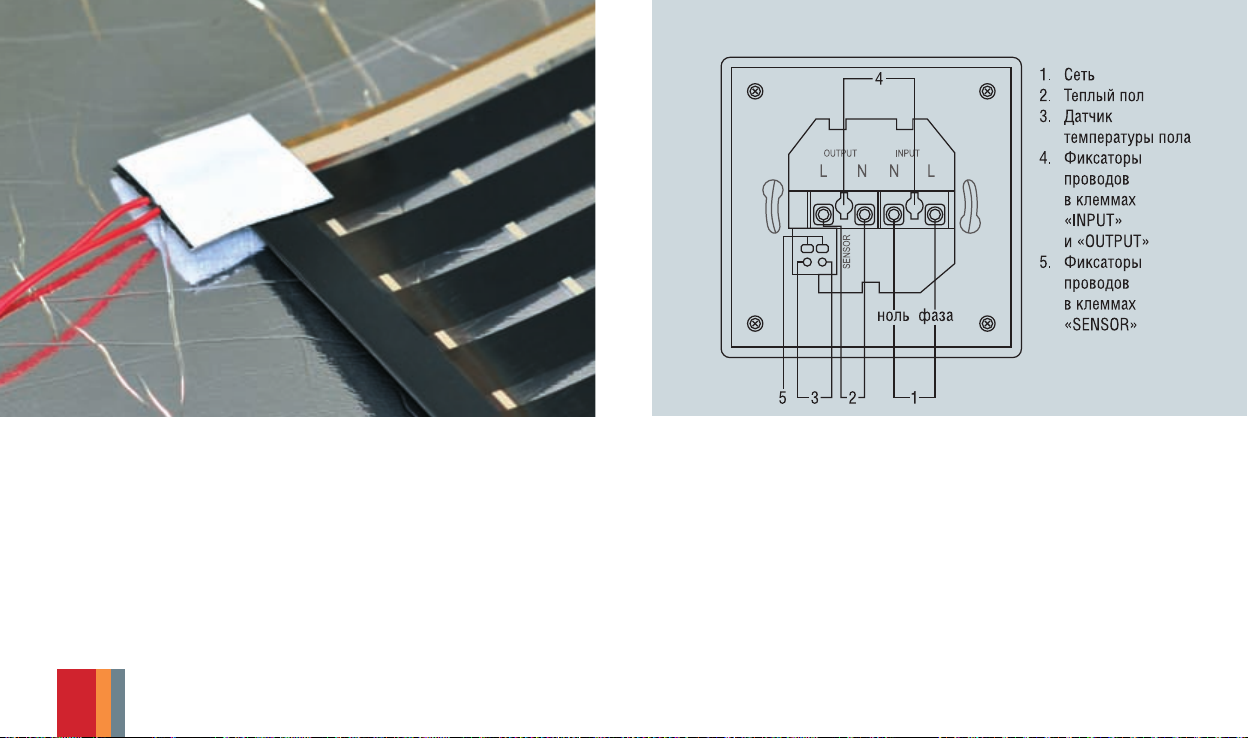

Рис. 20. Вид заизолированного контактного зажима с подключенными проводами Рис. 21. Пример подключения соединительных проводов к терморегулятору

CALEO UTH-10E

18. Подключите соединительные провода к терморегулятору.

Подключение должно проводиться согласно схеме под-

ключения, которая входит в комплект терморегулятора.
Необходимо строго следовать инструкции по установке
и эксплуатации терморегулятора, входящей в его комплект.

20

ВНИМАНИЕ! На рисунке показан пример подключения
соединительных проводов к конкретному терморегуля­тору CALEO UTH-10E. Для подключения других термо­регуляторов необходимо строго следовать инструкции
по установке и эксплуатации этих терморегуляторов.

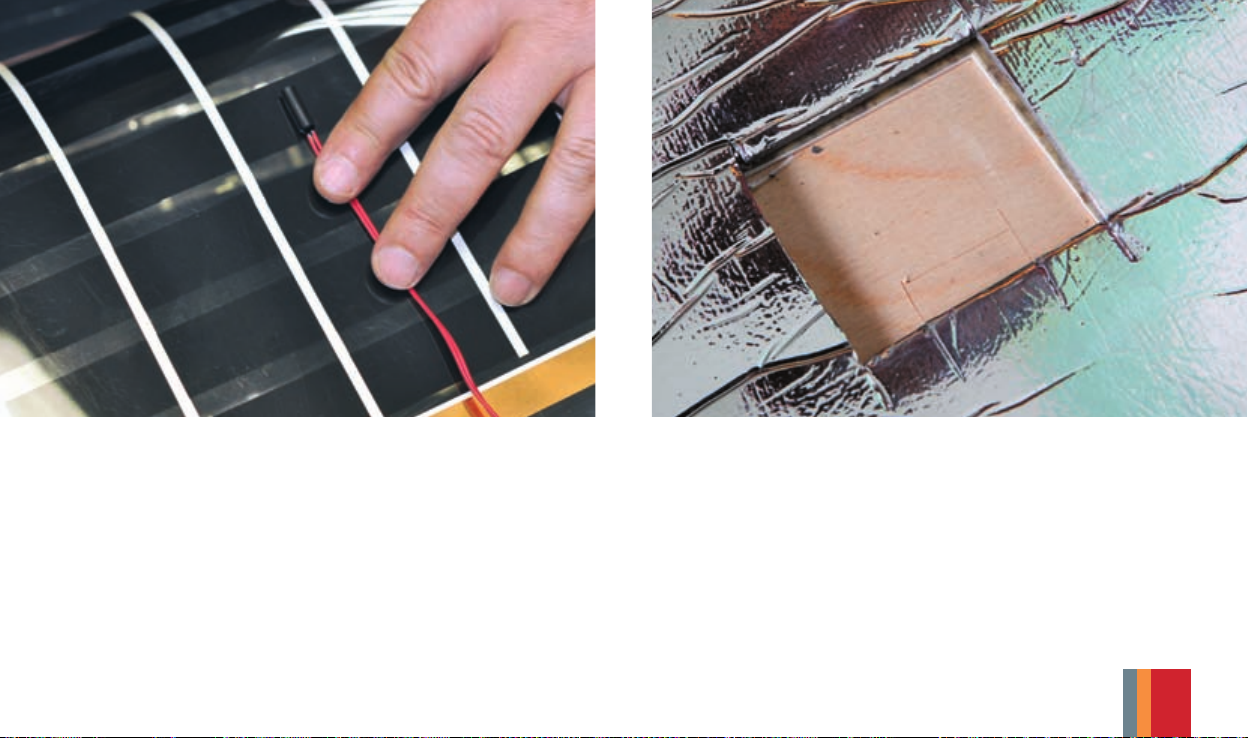

Рис. 22. Установка датчика температуры пола SF 4х15 Рис. 23. Отверстие под датчик температуры пола в теплоотражающем материале

19. Установите и подключите датчик пола к терморегулятору.

Датчик пола устанавливается под термопленку снизу

черной полосы нагревательного элемента. Датчик прикре­пляется к термопленке битумной изоляцией.

При укладке под мягкие напольные покрытия устанав-

ливайте датчик температуры пола в зоне с минимальной
нагрузкой на поверхность. Под датчик в теплоотражающем
материале делается канавка (вырез, углубление) для по­следующей равномерности поверхности напольного по­крытия.

21

Рис. 24. Датчик прикрепляется к термопленке битумной изоляцией

Рис. 25. Установленный и приклеенный датчик температуры пола. Вид снизу
термопленки

20. Подключите терморегулятор к электрической сети.

20.1 Подключение терморегулятора и питания от электриче­ской сети должно быть выполнено квалифицированным
электромонтажником.

20.2 Учтите при расчете мощности все дополнительные элек­трические устройства, которые так же могут быть подклю­чены к этой сети.

22

Для системы мощностью 2 кВт и более рекомендуется про­изводить подключение через отдельный автомат.

21. Протестируйте систему обогрева:

21.1 Включите систему и установите температуру пола не более
30 °С.

21.2 Проверьте нагрев каждой полосы термопленки.

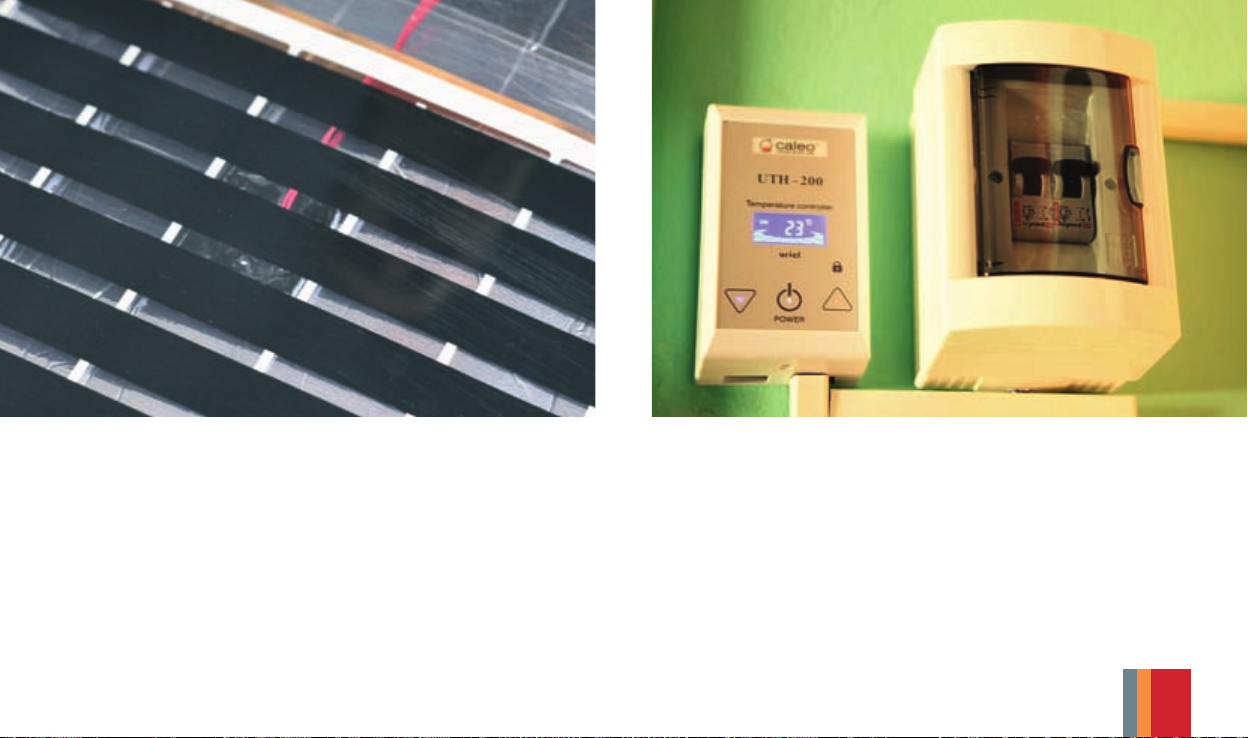

Рис. 26. Установленный и приклеенный датчик температуры пола. Вид сверху
термопленки

Рис. 27. Терморегулятор, подключенный к сети через отдельный автомат

21.3 Проверьте специальным пробником (например, отверткой­индикатором) места подключения монтажных проводов,
а также изоляции по линии отреза.

21.4 Не должно быть искрения и нагревания мест соединений.

22. Уложите полиэтиленовую пленку для дополнительной
защиты теплого пола CALEO PLATINUM. Изолируйте швы
соединения полиэтиленовой пленки скотчем.

В случае монтажа под ламинат роль полиэтиленовой плен-

ки может выполнять специальная подложка, поставляемая
производителем ламината, при условии, что она изготов­лена из неламинированного вспененного полиэтилена
толщиной не более 2 мм. Другие виды подложек, включая
пробковые, недопустимы.

23

Укладка финишного напольного покрытия

23. Уложите финишное напольное покрытие, учитывая особен­ности укладки, рекомендуемые изготовителем данного
покрытия. Для мягких напольных покрытий (линолеум,
ковролин) необходимо дополнительно использовать за­щитный материал (ДВП, фанеру толщиной 3...5 мм).

24. При монтаже строго придерживайтесь одной из приведен­ных схем монтажа (рис. 28–29)

24.1 При монтаже под ламинат или паркетную доску

 Уложите ламинат или паркетную доску поверх полиэти-

леновой пленки согласно приложенной к ним инструкции
по монтажу.

 При установке ламината следует соблюдать меры безопас-

ности, чтобы при его сборке не повредить термопленку.

24.2 При монтаже под линолеум, ковролин или ковровое
покрытие

 Уложите защитный материал (ДВП, оргалит, фанеру) по-

верх полиэтиленовой пленки.

 На защитный материал наклейте специально предназначен-

ную для укладки мягких напольных покрытий двухсторон­нюю клеящуюся ленту.

 Сверху уложите напольное покрытие.

Рис. 28. Схема монтажа пленочного теплого пола под ламинат, паркетную доску

Рис. 29. Схема монтажа пленочного теплого пола под ковролин, линолеум

24

Запрещается во время монтажа!

 Выполнять работы по установке терморегуляторов, не от-

ключив напряжение питания.

 Накладывать полосы термопленки друг на друга с пере-

крытием нагревательных элементов или медных шин,
во избежание последующего выхода их из строя.

 Включать теплый пол до изоляции контактов и линий от-

реза.

 Монтировать пленочный теплый пол без теплоотражающе-

го материала. Его применение позволит системе работать
эффективно из-за уменьшения теплопотерь и существенно
уменьшит энергозатраты.

Эксплуатация теплых полов
CALEO

 Применяйте термопленку и терморегуляторы только в со-

ответствии с рекомендациями производителя.

 Используйте только терморегуляторы, предназначенные

для систем инфракрасного теплого пола.

 Работы по подключению системы должны производиться

только квалифицированным специалистом, в соответствии
с правилами ПУЭ, СНиП и ВТТ КСО.

 В случае затопления теплого пола или другого прямого

контакта с водой, необходимо немедленно выключить
теплый пол и полностью просушить его. Использовать
теплый пол для просушивания влажной поверхности кате­горически запрещено.

 При повреждении термопленки необходимо тщательно

изолировать места повреждения.

 При длительном отсутствии в помещении в холодное

время года рекомендуем не отключать обогрев полностью,
а установить его на минимальный уровень.

25

 Помните, что температура на дисплее терморегулятора

соответствует температуре датчика, установленного на по­верхности нагревательной пленки под финишным покры­тием, и отличается от температуры на поверхности данного
финишного покрытия. Обычно разница этих температур
составляет 2…4 °С и зависит от материалов финишного
покрытия, а также теплопотерь помещения.

 Помните, что толстая подложка или финишное покрытие

могут служить хорошим теплоизолятором, что, в свою
очередь, приводит к увеличению разницы температур
над и под финишным покрытием.

 Помните, что в помещениях с большими теплопотерями

верхний слой финишного покрытия быстро остывает,
что также приводит к возможному увеличению разницы
температур над и под финишным покрытием.

Запрещается во время эксплуатации!

 В поверхность пола, под который установлена термоплен-

ка, вбивать гвозди, дюбеля, ввинчивать винты, встраивать
дверные ограничители.

 Устанавливать температуру терморегулятора более 35 °С,

в соответствии со СНиП 41-01-2003 (п. 6.5.12). Предельное
значение температуры для каждого вида напольного покры­тия указано в инструкции соответствующего Производителя.

 Закрывать обогреваемую поверхность металлическими

листами.

ВАЖНО! Помните, что температура нагрева в местах
ограниченного теплоотвода на поверхности термо­пленки достигает 50 °С. Учитывайте данный факт
при выборе финишного покрытия, а также при расста­новке мебели в помещении.

Гарантийные обязательства

Уважаемый покупатель!

Мы выражаем признательность за выбор нашей продукции.
Мы сделали все возможное, чтобы наша продукция отвечала
самым взыскательным запросам и соответствовала современным
стандартам качества.

Во избежание возможных недоразумений настоятельно рекомен­дуем Вам ознакомиться с условиями гарантии на нашу про­дукцию. Гарантия действительна только при наличии полностью
и правильно заполненного Гарантийного талона.

26

Производитель гарантирует выполнение обязательств по удовлет­ворению требований покупателей, установленных законодатель­ными актами Российской Федерации.

Продавец обязан выдать покупателю гарантийный талон, с указа­нием даты и места продажи, названия фирмы, печатью организа­ции и подписью уполномоченного лица.

Основные сведения о продукте

 Наименование продукции: комплект пленочного инфра-

красного теплого пола CALEO PLATINUM.

 Производитель: Группа компаний K-Technologies,

 ООО «Калео Глобал», 117105, г. Москва, 1-ый Нагатинский

пр-д, д. 2, стр. 34, тел.: [phone].

 Продукция выпускается под зарегистрированной торговой

маркой CALEO.

 Назначение продукции: продукция применяется для

создания систем теплого пола методом «сухого» монтажа
в целях подогрева напольных покрытий в жилых помеще­ниях, а также административных, общественных (лечебно­профилактических и детских учреждений, школ и т.п.),
сельскохозяйственных сооружений в любых климатиче­ских районах.

 Вся продукция проходит строжайший контроль качества

и соответствует ТУ 3468-001-99603867-2007.

 Качество продукции и ее безопасность подтверждают:

• Сертификат соответствия ГОСТ Р.

• Certificate of conformity, CE-K-0803-05A.

• Сертификат KIFA (Корейская Ассоциация дальнего

инфракрасного излучения).

Сертифицированные центры
CALEO

Полный список Сертифицированных центров на территории Рос­сии находится на сайте www.caleo.ru в разделе Монтаж.

27

Условия гарантии

Гарантийный срок исчисляется с момента продажи продукции,
дата которой указывается в Гарантийном талоне. Если дату прода­жи установить невозможно, гарантийный срок исчисляется с даты
изготовления продукции.

Не подлежат безвозмездному устранению недостатки, выявлен­ные в течение гарантийного срока после осуществления монтажа
продукции, которые могли быть обнаружены до начала монтаж­ных работ.

Гарантия действительна при соблюдении следующих
условий:

 Продукция использовалась в целях, соответствующих

ее прямому назначению.

 Продукция монтировалась только с использованием ори-

гинальных комплектующих CALEO, в том числе проводов,
соединителей и терморегуляторов.

 Продукция монтировалась с полным соблюдением настоя-

щей Инструкции по монтажу.

Гарантия не распространяется на продукцию:

 При отсутствии полностью и правильно заполненного

Гарантийного талона.

 Поврежденную в результате действия обстоятельств непре-

одолимой силы или третьих лиц.

 Смонтированную в нарушение Инструкции по монтажу,

в том числе смонтированную без терморегулятора, обяза­тельно оснащенного датчиком температуры пола.

 Поврежденную в результате нарушения Правил эксплуата-

ции теплого пола CALEO PLATINUM.

 Поврежденную в результате деформаций, образовавшихся

вследствие естественной усадки здания и погрешностей,
допущенных при строительстве.

 Гарантийные обязательства на финишное напольное по-

крытие несет производитель данного напольного покры­тия.

Гарантийный срок составляет:

 На комплект теплого пола CALEO PLATINUM — 15 лет.

28

Комплексные решения обустройства теплых полов

Идеальное решение
для ламината, ков­ролина, линолеума

Идеальное решение
под плитку
и керамогранит

Линейка
терморегуляторов
CALEO

Простота
управления,
надежность
и безопасность

29

Схема помещения

Укажите схему помещения с разметкой габаритных размеров, на ней укажите расположение полос термопленки, контактных зажимов с изоляцией, соединительных проводов,
терморегулятора(ов), датчика(ов) температуры пола

30

Подтверждение Подрядчика, производившего монтаж

Заказчик, ФИО

Дата монтажа

Адрес помещения Заказчика

Наименование Подрядчика

Адрес и телефон Подрядчика

ФИО лиц(а), проводивших(его) монтаж

Мощность пленки, Вт

Установленный терморегулятор, модель/Вт

Подключен к автомату, А

Наименование и место установки

Суммарная длина пленки в помещении, пог. м

Суммарная мощность пленки на подключении, Вт

Название теплоотражающего материала

Вид напольного покрытия

М.П.

31
