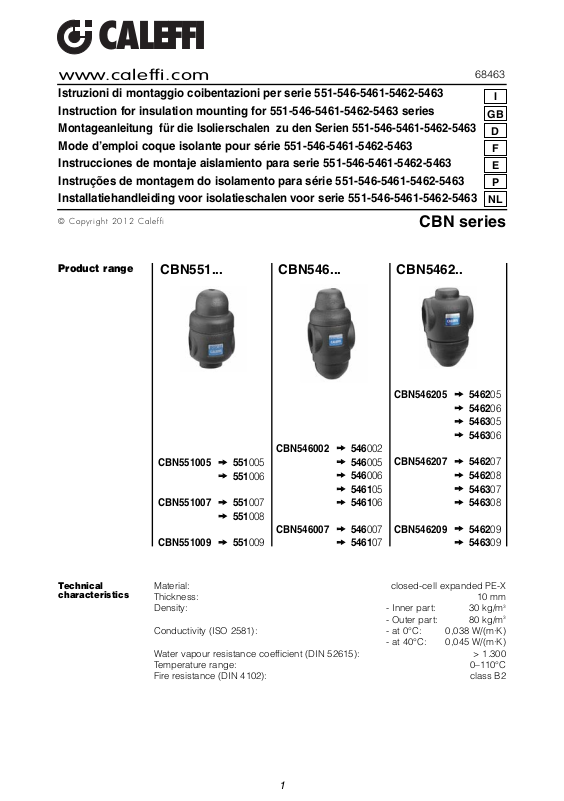

Caleffi CBN546 User Manual [en, es, it]
www.caleffi.com
CALEFFI
Istruzioni di montaggio coibentazioni per serie 551-546-5461-5462-5463
Instruction for insulation mounting for 551-546-5461-5462-5463 series
Montageanleitung für die Isolierschalen zu den Serien 551-546-5461-5462-5463
Mode d’emploi coque isolante pour série 551-546-5461-5462-5463
Instrucciones de montaje aislamiento para serie 551-546-5461-5462-5463
Instruções de montagem do isolamento para série 551-546-5461-5462-5463
Installatiehandleiding voor isolatieschalen voor serie 551-546-5461-5462-5463
© Cop yri g ht 201 2 Ca l eff i
CBN series
68463
I
GB
D
F
E
P
NL
Product range
Technical
characteristics
CBN551...
CBN551005
N551007
CB
N551009
CB
Material: closed-cell expanded PE-X
Thickness: 10 mm
Density: - Inner part: 30 kg/m
Conductivity (ISO 2581): - at 0°C: 0,038 W/(m·K)
Water vapour resistance coefficient (DIN 52615): > 1.300
Temperature range: 0–110°C
Fire resistance (DIN 4102): class B2
➙➙
➙➙
➙➙
➙➙
➙➙
55
55
55
55
55
1005
1006
1007
1008
1009
CBN546...
CBN546002
N546007
CB
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
CBN5462..
CBN546205
6002
54
54
6005
546006
4
6105
5
54
6106
6007
54
546107
N546207
CB
CB
N546209
- Outer part: 80 kg/m
- at 40°C: 0,045 W/(m·K)
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
➙➙
6205
54
54
6206
546305
546306
54
6207
54
6208
546307
54
6308
54
6209
54
6309
3
3
1
Installazione
Installation
Einbau
Installation
Instalación
Instalação
Installatie
1. Dopo avere tolto i copri adesivi, incollare i gusci, sui corpi.
2. Inserire ad incastro, la coibentazione a forma di involucro.
3. Applicare le etichette 3 , e 4 se presente, corrispondenti all’articolo e fornite in confezione.
1. After removing the adhesive label covers, stick the shells on the bodies.
2. Fit the cover insulation onto the slot.
3. Apply the labels 3 , and 4 if present, supplied in the package, to the corresponding article.
1. Entfernen Sie zuerst die Schutzfolie auf den Klebestreifen, bringen Sie dann die
Isolierschalen an den Körper an.
2. Schieben Sie die Isolierhaube, je nach Modell oben, bzw. unten auf die Isolierschalen.
3. Bringen Sie die Klebeetiketten 3 und 4 , soweit im Lieferumfang enthalten, an die
entsprechenden Positionen an.
1. Enlever les protections-adhésif et coller les coques, après les avoir montées sur le corps.
2. Insérer la partie supérieure (ou inférieure) de la coque.
3. Coller les étiquettes 3 , et 4 si nécessaire, correspondant à l’article et fournies dans
l’emballage.
1. Después de haber retirado los cuerpos adhesivos, encolar las cubiertas en los cuerpos.
2. Encastrar el aislamiento a modo de envolvente.
3. Aplicar las etiquetas 3 y 4 , si está incluida, correspondiente al artículo, y servirlo montado.
1. Depois de ter retirado a fita adesiva, colar
o isolamento em torno do corpo.
2. Inserir por encaixe, o isolamento em
forma de invólucro.
3. Aplicar as etiquetas 3 , e 4 se presente,
fornecido dentro da embalagem, no
artigo correspondente.
1. Verwijder het zelfklevend label, en plaats
de isolatieschelpen op de lichamen.
2. Plaats het isolatie bovenstuk op de sleuf.
3. Plak labels 3 , en indien aanwezig label
4 , geleverd in het pakket, op het
corresponderend artikel.
2
