Sistema elettronico di regolazione termica per radiatori I Electronic thermal control system for radiators GB Elektronisches Temperaturregelsystem für Heizkörper D Système électronique de régulation thermique pour radiateurs F

MANUALE DI INSTALLAZIONE E MESSA IN SERVIZIO

INSTALLATION AND COMMISSIONING MANUAL

ANLEITUNG FÜR INSTALLATION UND INBETRIEBNAHME

MANUEL D’INSTALLATION ET DE MISE EN SERVICE

Serie 210

28238

www.caleffi.com

Sistema elettronico di regolazione termica per radiatori I

Electronic thermal control system for radiators GB Elektronisches Temperaturregelsystem für Heizkörper D Système électronique de régulation thermique pour radiateurs F

MANUALE DI INSTALLAZIONE E MESSA IN SERVIZIO

Funzione

Il sistema di regolazione termica ad onde radio si compone di:

- centralina di regolazione termica multi-zone cod. 210100

- comando elettronico per valvola radiatore cod. 210510

- sensore di temperatura ambiente (opzionale) cod. 210001

- alimentatore per centralina 24V dc (opzionale) cod. 210004

- kit antimanomissione per comandi cod. 210005 (opzionale) La centralina di regolazione termica gestisce la temperatura

dei vari ambienti mediante il controllo degli attuatori elettronici installati sulle valvole dei singoli corpi scaldanti. La temperatura effettiva viene rilevata dai sensori posizionati in ambiente e/o integrati nei comandi. In funzione dei parametri impostati di temperatura e dei cicli di comfort od attenuazione, la centralina invia il segnale di apertura o chiusura modulante agli attuatori ed accensione/spegnimento caldaia. La gestione degli attuatori avviene mediante trasmissione ad onde radio.

INDICE

Funzione

Sicurezza

Gamma prodotti - Caratteristiche tecniche

Display e comandi

Funzione rapide selezionabili dal menu principale

Funzionamento / Scelta della posizione per la centralina / Esempi di applicazione

Installazione del comando elettronico sulla valvola del radiatore

Montaggio a parete della centralina

Configurazione centralina

Associazione della centralina con sensore temperatura e attuatore valvola

Associazione centralina con sensore di temperatura

Associazione centralina con attuatore valvola

Menu modo zone

Menu estate/inverno - Menu impostazioni

Menu programma zone

Menu installazione

Diagramma generale

Significati LED

Allarmi

Accessori

Serie 210

Avvertenze

Le presenti istruzioni devono essere lette e comprese prima dell’installazione e della manutenzione del dispositivo. Il simbolo

ignifica: ATTENZIONE! UNA MANCANZA NEL SEGUIRE QUESTE ISTRUZIONI POTREBBE ORIGINARE PERICOLO!

Sicurezza

TTENZIONE! LA TUA SICUREZZA È COINVOLTA. UNA MANCANZA NEL SEGUIRE QUESTE ISTRUZIONI PUÒ ORIGINARE

A PERICOLO

IL PRODOTTO CON IL QUALE E’ CONFEZIONATO QUESTO FOGLIO ISTRUZIONI E’ DENOMINATO DISPOSITIVO

1 Il dispositivo deve essere installato, messo in servizio e manutenuto da personale tecnico qualificato in accordo con i regolamenti

nazionali e/o i relativi requisiti locali.

2 Se il dispositivo non è installato, messo in servizio e manutenuto correttamente secondo le istruzioni contenute in questo manuale,

allora può non funzionare correttamente e porre l’utente in pericolo.

3 Il dispositivo non è pensato per essere utilizzato da persone (inclusi i bambini) con ridotte capacità mentali, fisiche e sensoriali o con

mancanza di esperienza a meno che siano supervisionate o istruite all’uso del dispositivo da una persona responsabile della loro sicurezza.

4 E’ vietato fare un utilizzo diverso del dispositivo rispetto alla sua destinazione d’uso.

5 Dispositivo non adatto per ambienti confinati ad uso agricolo.

6 L’eventuale abbinamento tra il dispositivo ed altri componenti dell’impianto deve essere effettuato tenendo conto delle caratteristiche

di funzionamento di entrambi. Un eventuale abbinamento non corretto potrebbe pregiudicare il funzionamento del dispositivo e/o dell’impianto.

1 ATTENZIONE: Rischio di shock elettrico. Parti in tensione.

Togliere l’alimentazione elettrica prima di aprire la scatola del dispositivo.

2 I cablaggi devono essere effettuati a regola d’arte ed in caso di collegamento alla rete elettrica la sezione minima del cavo dovrà

essere pari a 0,75 mm

3 Durante le operazioni di installazion e e manutenzione evitare sempre il contatto diretto con pa rti in tensione o potenzialmente

pericolose.

4 Il dispositivo deve essere installato in un locale appositamente dedicato e non deve essere esposto a gocciolii o umidità, alla luce

solare diretta, alle intemperie, a fonti di calore o campi elettromagnetici di elevata intensità. Tale dispositivo non può essere utilizzato in zone a rischio di esplosione o incendio.

5 Il dispositivo deve essere collegato separatamente ad un interruttore bipolare indipendente. In caso fosse

sull’apparecchiatura, interrompere possono essere riarmati in modo accidentale.

6 Utilizzare dispositivi automatici di protezione idonei, in funzione delle caratteristiche elettriche della zona in cui è montato il dispositivo

e della normativa vigente.

7 Il collegamento a terra deve essere effettuato sempre prima di collegare l’alimentazione. Nel caso fosse necessario rimuovere il

dispositivo, il collegamento a terra deve essere scollegato sempre dopo aver scollegato i conduttori di alimentazione. Verificare che il collegamento a terra dell’edificio sia realizzato a regola d’arte secondo la normativa vigente.

prima l’alimentazione elettrica. Non utilizzare dispositivi con riarmo automatico, a tempo o che

LASCIARE IL PRESENTE MANUALE AD USO E SERVIZIO DELL’UTENTE

SMALTIRE IN CONFORMITÀ ALLA NORMATIVA VIGENTE

necessario l’intervento

Gamma prodotti

210004

142

100

42,5

210100

210510

30 p.1,5B80C55

210001

A32B80C

OUT

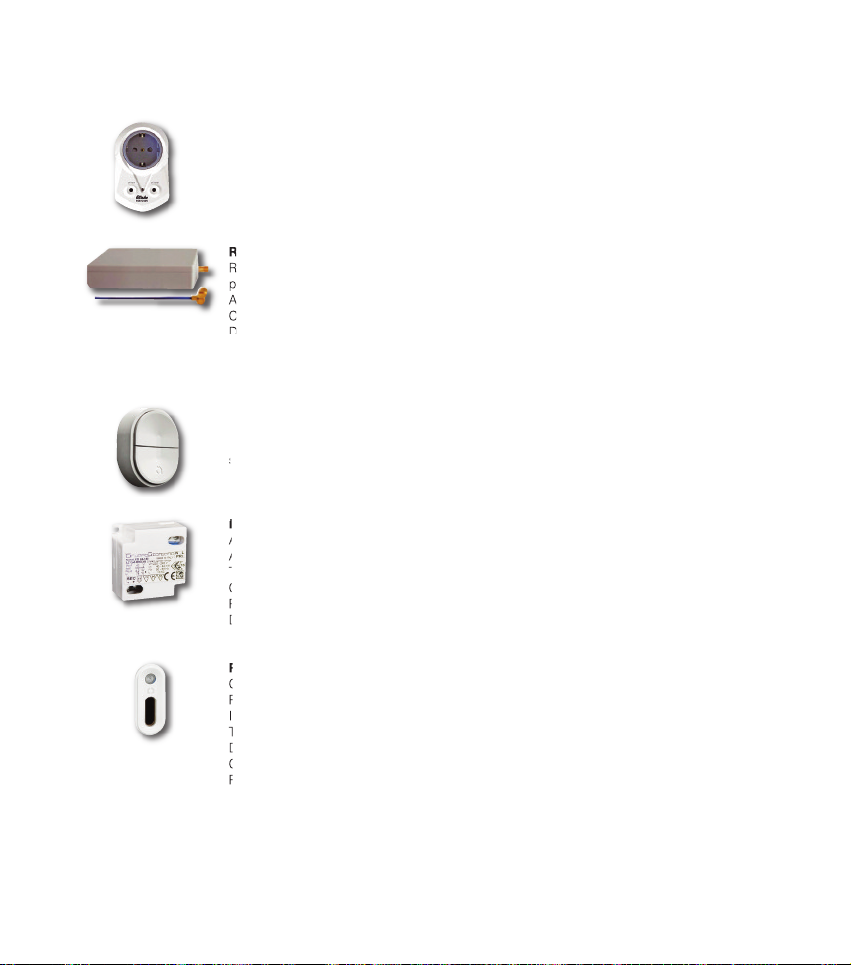

Cod. 210100 Centralina di regolazione termica multi-zone ad onde radio

od. 210510 Comando elettronico ad onde radio. Per valvole termostatiche e termostatizzabili

C Cod. 210001 Sensore di temperatura ambiente onde radio. Per il controllo della temperatura delle singola zona o locale (opzionale)

od. 210004 Alimentatore per centralina di regolazione (opzionale)

C Cod. 210005 Kit antimanomissione (opzionale)

od. 210011 Ripetitore di segnale radio con spina per presa elettrica (opzionale)

C Cod. 210010 Ripetitore di segnale radio versione da incasso (opzionale) Cod. 210006 Pulsante click (opzionale)

Caratteristiche tecniche

Centralina di regolazione termica multi-zone,ad onde radio cod. 210100

Per controllo di comandi elettronici cod. 210510. Comunicazione radio: RF 868MHz - Protocollo EnOcean Distanza di trasmissione: 30 m in ambienti chiusi Display: TFT grafico a colori Operatività tramite pulsanti di comando. Possibilità di termoregolare: fino a 8 diverse zone Programmazione settimanale: Funzioni: Auto - Vacanza - Eco – Comfort Alimentazione: 24 V (dc) Portata massima contatto ausiliario (NA) per richiesta riscaldamento: 5 A Grado di protezione: IP 30 Consumo: 0,6W (0,1W in stand by) Temperatura ambiente: 0÷50°C Temperatura di stoccaggio: -20÷70°C Umidità relativa dell’aria: 10÷90 % Mantenimento dati orologio senza alimentazione: 2 ore Mantenimento dati di impostazione senza alimentazione: indefinito

Alimentatore cod. 210004 per centralina di regolazione cod. 210100

Alimentazione: 230 V (ac) Tensione in uscita: 24 V (dc) Corrente in uscita: 180 mA Potenza in uscita: 4,2 W Dimensioni: 42.5x40x22 mm

Comando elettronico ad onde radio cod. 210510

Per valvole radiatore termostatiche e termostatizzabili. Operatività tramite pulsanti touch, sensore integrato di temperatura Abbinabile a centralina di regolazione termica multi-zone cod. 210100. Comunicazione radio: RF 868MHz - Protocollo EnOcean Installazione ad aggancio rapido con adattatore. Alimentazione a batteria: 2 x 1,5 V stilo AA Alcaline Grado di protezione: IP 30 Temperatura ambiente: 0÷50°C Temperatura di stoccaggio: -20÷70°C Umidità relativa dell’aria: 10÷90 % (non condensante)

Sensore di temperatura ambiente ad onde radio cod. 210001

Per controllo della temperatura della singola zona o locale. Montaggio: con biadesivo o con vite piana Temperatura ambiente: 0÷40°C Temperatura di stoccaggio: -20÷60°C Umidità relativa dell’aria: 10÷100 % Tempo max di funzionamento al 100% di carica e di buio totale: c.a. 100 ore Distanza di trasmissione: 30 m in ambienti chiusi Intervallo di trasmissione: < 600 sec Comunicazione radio: RF 868MHz - Protocollo EnOcean Abbinabile a centralina di regolazione termica multi-zone serie 210. Alimentazione: battery-less con cella fotovoltaica Grado di protezione: IP 30

Dimensioni

SABATO

14/09/13

18:14

INFO

CUCINA

MODO

20.0°C

23 .9

°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

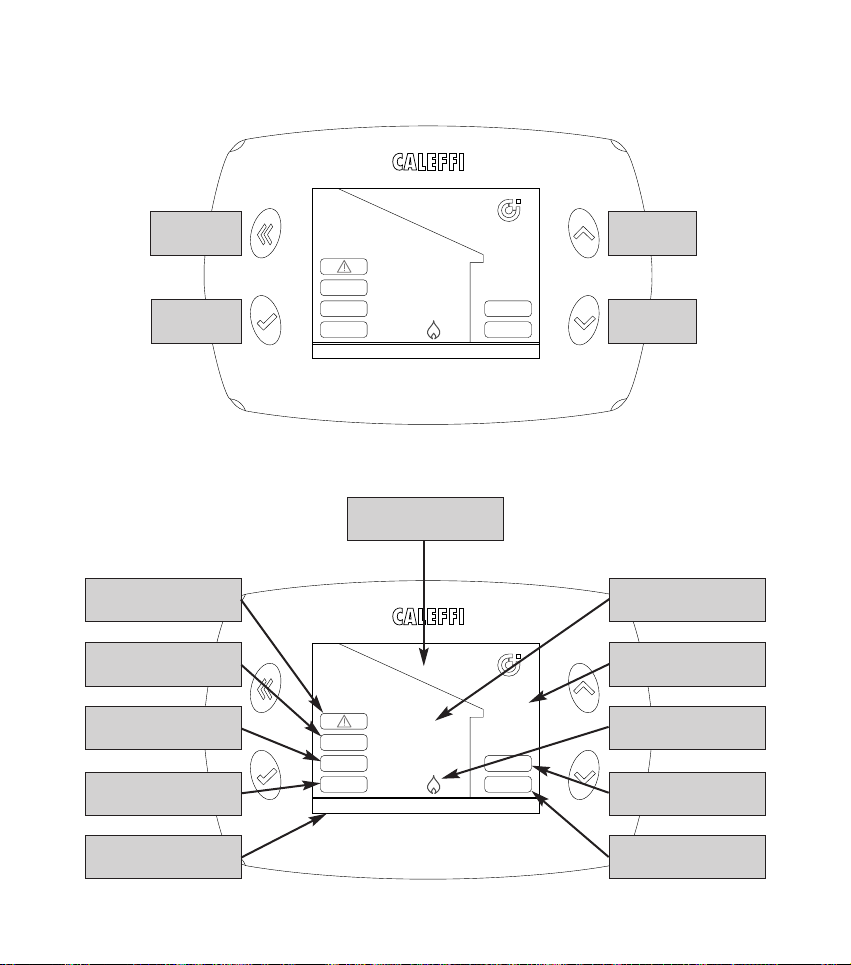

Display e comandi

SABATO

14/09/13

18:14

INFO

CUCINA

MODO

20.0°C

23 .9

°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

TASTO

“INDIETRO”

TASTO DI

CONFERMA

ALLARME

ELENCO ZONE

SCELTA MODALITÀ

FUNZIONAMENTO DELLA

ZONA

TEMPERATURA IMPOSTATA

(SET POINT)

INFORMAZIONI DI STATO

TASTO

SCORRIMENTO

TASTO

SCORRIMENTO

GIÙ

MENU PRINCIPALE

TEMPERATURA RILEVATA

NELLA ZONA

GIORNO - DATA - ORA

RICHIESTA DI CALORE

ATTIVATA

ACCESSO A MENU OPZIONI

MENU “INFO” PER

VISUALIZZARE LO STATO

DELL’IMPIANTO

Funzioni rapide selezionabili dal menu principale (dopo la prima installazione)

INFO

CUCINA

MODO

20.0°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

CUCINA

MODO

20.0°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

MODO

CUCINA

MODO

CUCINA

MODO

20.0°C

COMFOR

MODO

20.0°C

COMFOR

CUCINA

MODO

20.0°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

CUCINA

MODO

CUCINA

MODO

20.0°C

MODO

COMFOR

20.0°C

MODO

COMFOR

Visualizzazione stato della singola zona

Selezionare sul display il primo campo in alto a sinistra (nell’esempio “CUCINA”) tramite i tasti di scorrimento. Premere ripetutamente il tasto conferma per visualizzare i dati relativi alle altre zone. Sul display viene visualizzata la temperatura rilevata e lo stato del riscaldamento della zona selezionata.

Modifica rapida della modalità di funzionamento della singola zona

Selezionare il comando MODO tramite i tasti di scorrimento e premere il tasto di conferma. E’ possibile ora selezionare tra:

- AUTO, la centralina imposta lo stesso modo di funzionamento per la singola

zona, secondo il programma orario impostato nel menu PROGRAMMA ZONE

RISPARMIO, la centralina imposta il modo di funzionamento secondo il

programma orario impostato nel menu PROGRAMMA ZONE ma con una riduzione di 3°C rispetto alle temperature impostate

- SPENTO, La centralina spegne il riscaldamento (OFF), chiudendo tutte le

valvole della singola zona in caso sia collegata. Viene comunque mantenuta la protezione antigelo (8°C).

Per attivare lo stesso modo di funzionamento per tutte le zone, seguire le indicazioni nel capitolo MENU MODO ZONE

Attivazione temporanea della modalità comfort della singola zona (forzatura del set point)

Selezionare il comando della temperatura impostata (set point) tramite i tasti di scorrimento e premere il tasto di conferma. Modificare il valore tramite i tasti di scorrimento fino al valore desiderato. Premere il tasto di conferma. Inserire la durata in ore del periodo di comfort tramite i tasti di scorrimento da un minimo di 30 minuti a una massimo di 24 ore. Premere il tasto di conferma per attivare e tornare al menu principale.

INFO

Selezionare il comando INFO tramite i tasti di scorrimento e premere il tasto di conferma. E’ possibile ora visualizzare una panoramica dello stato di funzionamento delle varie zone presenti. In particolare: TEMP= temperatura rilevata nella zona SETP= temperatura di regolazione (set point) impostata VALV= aperto/chiuso. NOTA i dati visualizzati vengono aggiornati ogni 10 minuti.

Funzionamento

La centralina gestisce la temperatura dei vari ambienti mediante il controllo degli attuatori elettronici installati sulle valvole dei singoli corpi scaldanti. Consigliamo di installare la centralina in un punto centrale dell’abitazione. Il sensore di temperatura comunica alla centralina la temperatura rilevata sulla singola zona, consentendogli di regolare l’apertura della valvola del radiatore. A bordo dell’attuatore elettronico è presente un sensore di temperatura che viene utilizzato nel caso in cui non sia presente il sensore di temperatura vero e proprio oppure ci sia un qualsiasi problema di comunicazione, garantendo comunque il funzionamento dell’impianto. In tal caso la temperatura considerata è una media tra quelle rilevate dai sensori degli attuatori della zona. La centralina è dotata di un suo proprio sensore di temperatura, che viene utilizzato nel caso in cui non siano presenti altri sensori.

Scelta della posizione per la centralina

La centralina cod. 201500 richiede una alimentazione 24 V dc. E’ disponibile l’alimentatore (opzionale) cod.

210004 da inserire in apposita scatola ad incasso a parete. Posizionare la centralina lontano da porte, finestre, termosifoni e da fondi indirette di riscaldamento, possibilmente ad una altezza da terra compresa fra 1,2 m - 1,5 m. La distanza massima di trasmissione in ambienti chiusi, privi di ostacoli particolari (come muri spessi in cemento armato, porte o schermature metalliche, ecc.) è di 30 m (70 m in aria libera).

La centralina può gestire fino ad 8 zone che a loro volta sono singolarmente in grado di comandare fino ad un massimo di 4 attuatori (si possono quindi gestire fino a 32 attuatori).

Si raccomanda di non montare il dispositivo all’interno di strutture metalliche in quanto porterebbe a una probabile riduzione di distanza nella trasmissione. La distanza tra gli attuatori o la centralina e altri dispositivi come computer o sistemi che emettono segnali ad alta frequenza deve essere di almeno 0,5 m.

Esempi di applicazione

Regolazione zone con controllo della caldaia impianto autonomo

La centralina riceve il segnale dal sensore di temperatura per determinare se è richiesto calore nella singola zona. Di conseguenza vengono regolate le valvole presenti nella relativa zona. La caldaia tramite l’apposita uscita relè viene attivata se in almeno una delle zone è richiesto calore.

Regolazione zone con controllo della caldaia impianto centralizzato

La centralina riceve il segnale dal sensore di temperatura per determinare se è richiesto calore nella singola zona. Di conseguenza vengono regolate le valvole presenti nella relativa zona.

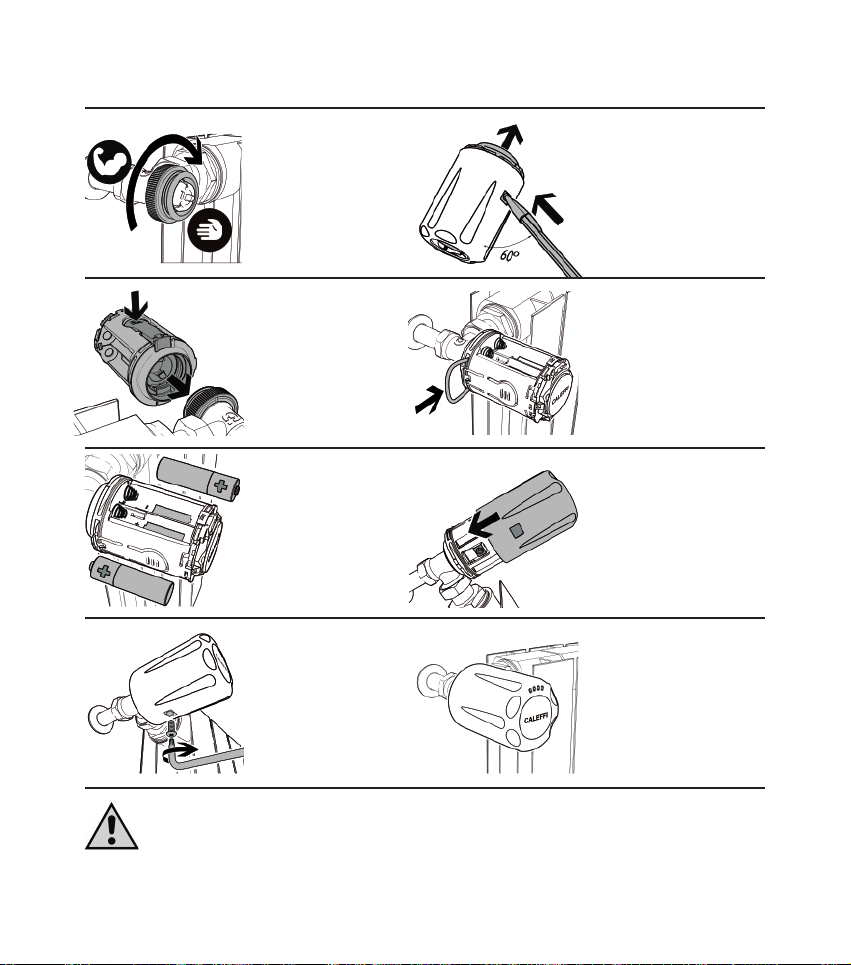

Installazione del comando elettronico sulla valvola del radiatore

Avvitare a mano l’adattatore (fornito in confezione) con forza sulla valvola

Premere con una penna sul perno di blocco, agendo come in figura ed estrarre il coperchio.

Inserire il comando sulla valvola. Tenendo premuta la leva di sgancio, spingere con decisione perpendicolarmente alla valvola facendo agganciare il comando all’adattore

Inserire le due batterie tipo stilo AA 1,5 V rispettando la corretta polarità. Il led rosso lampeggia 2 volte.

È possibile utilizzare il kit antimanomissione in caso di installazione in luoghi pubblici per evitare il furto/danneggiamento Avvitare l’apposita vite nel foro di blocco

Nota: L’attuatore viene impostato di fabbrica nella posizione di completa apertura della valvola (per facilitare l’installazione). Inserendo le batterie il motore non viene avviato: solo dopo l’associazione con la centralina l’attuatore comincia a regolare; si consiglia quindi di installare sempre l’attuatore sulla valvola prima di procedere nell’associazione. Al primo avviamento si effettua la procedura di azzeramento (controllo della corsa della valvola da radiatore). Nel caso in cui dovesse essere necessario è possibile ripristinare le condizioni di fabbrica per l’attuatore. Si veda la sezione “PROCEDURE PARTICOLARI”.

Inserire l’anello di bloccaggio di sicurezza (in confezione)

Montare il coperchio sul corpo del comando

Il comando ora è montato e pronto per l’associazione con la centralina. Il led rosso continuerà a lampeggiare 2 volte ogni due minuti finché non verrà eseguita l’associazione (il comando in questa fase non regola).

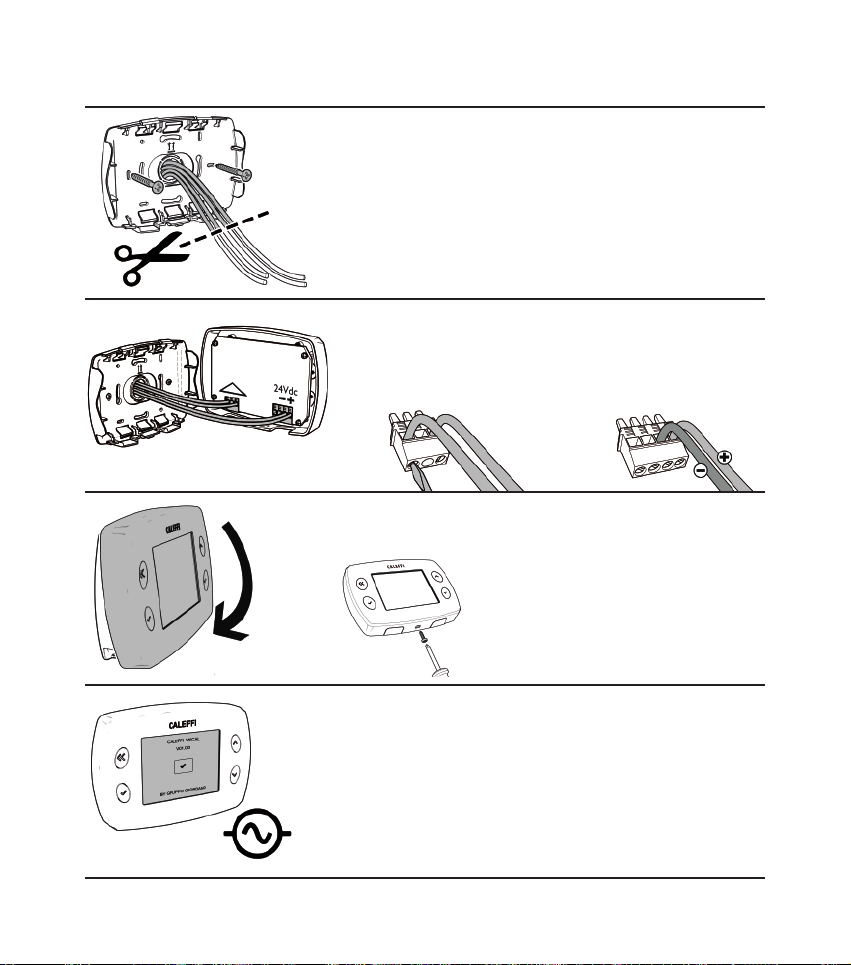

Montaggio a parete della centralina

Per l’installazione a parete, è possibile utilizzare una scatola da incasso tipo Bticino Living 503E. Fissare l’alimentatore sul fondo della scatola.

Rimuovere tensione prima di effettuare qualsiasi collegamento elettrico

Collegare l’alimentazione elettrica all’alimentatore 24 V dc, rispettando la corretta polarità. La sezione massima dei cavi di alimentazione è di 2,5 mm

, la

lunghezza massima dei cavi 24 V dc è di 10 metri. Rispettare la polarità ed effettuare i collegamenti elettrici mantenendo l’isolamento per evitare folgorazioni o danni al dispositivo. L’alimentatore può essere posizionato nel modo più opportuno rispettando le indicazioni.

Staccare il frontale della centralina tramite la pressione dei due ganci inferiori facendo attenzione a non danneggiare la plastica.

Evitare il tocco e qualsiasi pressione o contatto sul display per escludere danneggiamenti permanenti.

Far passare i cavi di alimentazione 24 V dc attraverso il foro centrale del pannello posteriore della centralina.

Eliminare con un tronchesino le parti in eccesso. Fissare il pannello con le viti fornite in confezione.

Collegare i cavi di alimentazione al connettore facendo attenzione alla polarità. Collegare i cavi al connettore di comando caldaia (se presente).

CONNETTORE CONNETTORE

CONTATTO CALDAIA ALIMENTAZIONE 24 V (dc)

Inserire il frontale facendo combaciare la parte superiore del

pannello e spingere delicatamente fino al blocco.

È possibile inserire una vite antimanomissione per non consentire aperture indesiderate della centralina. Utilizzare l’apposto foro nella parte inferiore della centralina

Alimentare la centralina.

Configurazione centralina

CALEFFI WICAL

V01.03V01.03

CALEFFI WICAL

V01.03

CALEFFI WICAL

ITALIANO

DEUTSCH

ENGLISH

FRANCAIS

ALIANO

ENGLISH

DEUTSCH

FRANCAIS

24 / 04 / 2014

ORA E DATA

:00

IMPOSTA ORA E DATA

IMPOST

ATA ORA E DA

MPOST

ATORA E DA

24 / 04 / 2014

ATTUATORI VALVOLE

LA CENTRALINA

DEVE CONTROLLARE

GLI ATTUATORI DELLE VALVOLE RADIATORE?

TTUA

GLI A

DEVE CONTROLLARE

TORE?

VOLE RADIA

DEVE CONTROLLARE

LA CENTRALINA

VOLEALTORI V

TUA

(NOTA: Per tornare in qualsiasi momento alla videata precedente selezionare “indietro”)

Dopo aver collegato la centralina alla alimentazione elettrica, sul display compare la schermata di benvenuto. Premere il tasto di conferma per proseguire.

Selezionare la lingua tramite i tasti “su” e “giù” NOTA E’ sempre possibile tornare indietro dalle varie schermate di selezione tramite tra il pulsante “indietro”.

Modificare l’ora tramite i tasti “su” e giù”, premere il tasto di conferma per proseguire. La stessa procedura va ripetuta per minuti e la data.

Selezionare se la centralina andrà a controllare gli attuatori (comandi elettronici) delle valvole da radiatore. Selezionare SI nel caso di installazione tipica con i comandi elettronici. Selezionare NO nel caso di uso come semplice cronotermostato per attivazione/spegnimento della sola caldaia o altro dispositivo (esempio: valvola di zona).

CALDAIA

LA CENTRALINA

DEVE CONTROLLARE UNA CALDAIA ?

DEVE CONTROLLARE UNA CALDAIA ?DEVE CONTROLLARE UNA CALDAIA ?

LA CENTRALINA

CALDAIA

ZONE

LA CENTRALINA

QUANTE ZONE DEVE CONTROLLARE ?

USA LE FRECCE PER MODIFICA

QUANTE ZONE DEVE CONTROLLARE ?

LA CENTRALINA

ZONE

USA LE FRECCE PER MODIFICAUSA LE FRECCE PER MODIFICA

AVANT I

CAMERA

SALOTTO

CAMERA 2

BAGNO

BAGNO 2

CUCINA

INGRESSO

SALA PRANZO

SALOTTO

SELEZIONA PER MODIFICARE I NOMI

SALOTTO

CAMERA

BAGNO

CAMERA 2

SALOTTO

CAMERA

BAGNO

CAMERA 2

CUCINA

BAGNO 2

SALOTTO

SALA PRANZO

INGRESSO

SELEZIONA PER MODIFICARE I NOMISELEZIONA PER MODIFICARE I NOMI

GESTIONE ZONE

INSTALLA

SELEZIONA OPZIONE

GIO 24/04/14

00.29

TARATURA SENSORE

ACCESSORI RF

FUNZIONI OPZIONALI

RESET

GESTIONE ZONE

24/04/14

GIO

FUNZIONI OPZIONALI

GESTIONE ZONE

00.29

ALLA

INST

ACCESSORI RF

FUNZIONI OPZIONALI

RESET

SELEZIONA OPZIONESELEZIONA OPZIONE

Selezionare se la centralina andrà a comandare o meno la caldaia tramite l’apposito contatto (da cablare). Selezionare Si in caso di impianto autonomo e No in caso di impianto centralizzato.

Selezionare il numero di zone che la centralina dovrà controllare. Il numero massimo di zone è 8.

Sul display compaiono le zone nel numero selezionato, nominate in automatico. NOTA E’ possibile modificare a piacere il nome delle zone selezionando la zona e accedendo all’apposito menu di modifica testo.

Premendo su “AVANTI” si prosegue nell’installazione.

La configurazione di base della centralina è terminata. I comandi elettronici, non essendo ancora associati non sono attivi. Premere due volte il pulsante “indietro” per accedere al menu principale oppure passare alla sezione successiva (associazione a centralinaattuatore/sensore di temperatura).

SABATO

14/09/13

18:14

INFO

CUCINA

MODO

20.0°C

23 .9

°C

COMFORT ATTIVO FINO ALLE 14:00 DEL

20.0°C

MODO

CUCINA

INFO

18:14

14/09/13

°C

T ACOMFOR

SELEZIONA OPZIONE

GIO 24/04/14

14.48

PROGRAMMA ZONE

ESTATE / INVERNO

IMPOSTAZIONI

MODO ZONE

INSTALLAZIONE

24/04/14

GIO

INST

14.48

PROGRAMMA ZONE

MODO ZONE

SELEZIONA OPZIONESELEZIONA OPZIONE

INSTALLA

GIO 24/04/14

14.49

STAI ENTRANDO NELLA GESTIONE

INSTALLAZIONE

I CAMBIAMENTI POSSONO PORTARE A

COMPORTAMENTI ANOMALI DEL SISTEMA

PREMI OK PER 5 SEC

PER PROSEGUIRE

COMPOR

I CAMBIAMENTI POSSONO POR

INST

24/04/14

GIO

PREMI OK PER 5 SEC

AMENTI ANOMALI DEL SISTEMA

I CAMBIAMENTI POSSONO POR

AI ENTRANDO NELLA GESTIONE

14.49

PREMI OK PER 5 SEC

PER PROSEGUIRE

Associazione della centralina con sensore temperatura e attuatore valvola

La centralina può essere associata a un numero massimo di 8 sensori di temperatura ambiente (che corrispondono ad altrettante “zone”) e 4 comandi elettronici per ciascuna zona per un totale di 32 comandi elettronici. Ripetere la procedura per tutte le zone presenti nell’impianto.

Nel menu principale selezionare MENU

Selezionare INSTALLAZIONE.

Tenere premuto il tasto di conferma per almeno 5 secondi.

INSTALLA

SELEZIONA OPZIONE

4/04/14

14.48

ARATURA SENSORE

ACCESSORI RF

FUNZIONI OPZIONALI

GESTIONE ZONE

RESET

GESTIONE ZONE

4/04/14

FUNZIONI OPZIONALI

GESTIONE ZONE

14.48

ACCESSORI RF

FUNZIONI OPZIONALI

RESET

SELEZIONA OPZIONESELEZIONA OPZIONE

INSTALLA

SELEZIONA OPZIONE

GIO 24/04/14

4.48

AGGIUNGI ZONA

MODIFICA ZONA

CANCELLA ZONA

MODIFICA ZONA

24/04/14

GIO

MODIFICA ZONA

4.48

AGGIUNGI ZONA

CANCELLA ZONA

SELEZIONA OPZIONESELEZIONA OPZIONE

INSTALLA

SELEZIONA LA ZONA DA CONFERMARE

GIO 24/04/14

14.48

CAMERA

SALOTTO

BAGNO

CAMERA 2

CUCINA

BAGNO 2

SALA PRANZO

INGRESSO

24/04/14

GIO

CAMERA

SALOTTO

CAMERA 2

BAGNO

14.48

CAMERA

SALOTTO

INGRESSO

SALA PRANZO

BAGNO 2

CUCINA

CAMERA 2

BAGNO

SELEZIONA LA ZONA DA CONFERMARESELEZIONA LA ZONA DA CONFERMARE

SALOTTO

CONFIGURAZIONE ZONA

GIO 24/04/14

14.48

NESSUN SENSORE

O VALVOLA PRESENTE

AGGIUNGI

CANCELLA

TEST

MODIFICA

24/04/14

GIO

PRESENTE

NESSUN SENSORE

14.48

SALOTTO

PRESENTE

VOLA

NESSUN SENSORE

AGGIUNGI

MODIFICA

TEST

CANCELLA

CONFIGURAZIONE ZONACONFIGURAZIONE ZONA

Selezionare GESTIONE ZONE .

Selezionare MODIFICA ZONA.

Selezionare la zona da configurare

Selezionare AGGIUNGI.

E’ possibile ora associare il sensore di temperatura o l’attuatore valvola

SALOTTO

AGGIUNGERE

4/04/14

14.48

SENSORE FINESTRA

SENSORE TEMPERATURA

ATT UAT OR E

SENSORE TEMPERA

4/04/14

14.48

SALOTTO

SENSORE FINESTRA

AGGIUNGERE

SALOTTO

STAI AGGIUNGENDO UN SENSORE

GIO 24/04/14

4.48

ORA PREMI IL TASTO DEL SENSORE

ENTRO 2 MINUTI

USANDO UNO STRUMENTO IDONEOUSANDO UNO STRUMENTO IDONEO

ORA PREMI IL T

24/04/14

GIO

USANDO UNO STRUMENTO IDONEO

ENTRO 2 MINUTI

4.48

SALOTTO

AI AGGIUNGENDO UN SENSORE

SALOTTO

PREMI UN TASTO QUALUNQUE

GIO 24/04/14

14.48

HAI AGGIORNATO CON SUCCESSO

IL SENSORE DI TEMPERATURA

NELLA ZONA : SALOTTONELLA ZONA : SALOTTO

IL SENSORE DI TEMPERA

HAI AGGIORNA

24/04/14

GIO

NELLA ZONA : SALOTTO

14.48

SALOTTO

PREMI UN T

ASTO QUALUNQUE

Associazione centralina con sensore di temperatura

Dal menu AGGIUNGI selezionare SENSORE DI TEMPERATURA

1a.

Premere un qualsiasi tasto per iniziare la procedura d’aggancio

Premere il tasto del sensore entro due minuti

Per effettuare l’associazione utilizzare una punta sottile come ad esempio una graffetta. Inserire la punta nell’apposito foro posto nel retro del sensore di temperatura

Se l’operazione si è conclusa positivamente si visualizza un messaggio di conferma. In caso di mancato accoppiamento viene visualizzato un segnale di allarme. In tal caso ripetere la procedura o consultare la sezione “errori-allarmi”.

Posizionare il sensore sulla parete utilizzando la striscia adesiva in dotazione oppure con vite piana tramite l’apposito foro sulla basetta.

Il sensore di temperatura viene fornito completamente privo di carica mentre deve avere un livello di carica sufficiente per poter eseguire l’associazione alla centralina. È comunque sufficiente posizionarlo in un ambiente illuminato per 2 ore per raggiungere il livello minimo di carica necessario per l’associazione.L’esposizione diretta alla luce del sole o fonti di calore falsa la lettura della reale temperatura ambiente. Posizionare il sensore lontano da porte, finestre, termosifoni e da fonti indirette di riscaldamento, possibilmente ad un’altezza compresa fra 1,2 e 1,5 m.

ALOTTO

VO CHE VUOI AGGIUNGERE

GIO 24/04/14

14.48

SENSORE FINESTRA

SENSORE TEMPERATURA

ATT UAT OR E

24/04/14

GIO

SENSORE TEMPERA

14.48

ALOTTO

SENSORE FINESTRA

VO CHE VUOI AGGIUNGEREVO CHE VUOI AGGIUNGERE

SALOTTO

4/04/14

14.48

TOCCA UN TASTO TOUCH DELL’ATTUATORE

PER 2 SECONDI ENTRO 2 MINUTI

TIPO RAD

SELEZIONA OPZIONE

GIO 24/04/14

14.48

ALLUMINIO

GHISA / ACCIAIO

24/04/14

GIO

GHISA / ACCIAIO

14.48

TIPO RAD

GHISA / ACCIAIO

ALLUMINIO

SELEZIONA OPZIONESELEZIONA OPZIONE

Associazione centralina con attuatore valvola

Nota: L’attuatore deve obbligatoriamente essere installato su radiatore prima di eseguire le operazioni di

associazione con la centralina.

Dal menu AGGIUNGI selezionare ATTUATORE VALVOLA

1a.

Premere un qualsiasi tasto per iniziare la procedura d’aggancio

Tenere premuto un tasto qualunque sull’attuatore per 2 secondi entro 2 minuti. Può essere utilizzato uno qualsiasi dei quattro tasti posti nella parte superiore dell’attuatore.

Il LED rosso a bordo lampeggia da 2 a 4 volte come conferma dell’avvenuta associazione.

Scegliere il tipo di radiatore sul quale è stato montato l’attuatore, al fine di migliorare la regolazione climatica.

Nota: Al fine di identificare facilmente gli attuatori e la loro posizione, si consiglia di utilizzare l’apposito spazio nella sezione “SCHEMA DI INSTALLAZIONE ATTUATORI” a fine libretto. Questo consentirà di facilitare alcune operazioni come l’individuazione degli attuatori con batterie scariche (ad ogni attuatore viene assegnato un numero identificativo, ad esempio “VALVOLA 1”).

MENU MODO ZONE (scelta della modalità di funzionamento dell’impianto)

AUTO

La centralina imposta lo stesso modo di funzionamento per tutte le zone, secondo il programma orario impostato (funzionamento normale per fasce orarie). Le fasce orarie di ogni zona sono personalizzabili tramite il menu PROGRAMMA ZONE. A partire dal menu principale selezionare:

Seguire le indicazioni a schermo per attivare l’impostazione

RISPARMIO

La centralina imposta lo stesso modo di funzionamento per tutte le zone, secondo il programma orario impostato (funzionamento normale per fasce orarie) ma con una riduzione di 3°C rispetto alle temperature impostate. A partire dal menu principale selezionare:

Seguire le indicazioni a schermo per attivare l’impostazione

VACANZA

La centralina spegne il riscaldamento (OFF) fino all’ora e data di ritorno dalla vacanza, chiudendo tutte le valvole e la caldaia in caso sia collegata. Viene comunque mantenuta la protezione antigelo (8°C). A partire dal menu principale selezionare:

–> –>

MENU MODO ZONE

Seguire le indicazioni a schermo per attivare l’impostazione

–> –>

MODO ZONE AUTO

–> –> RISPARMIO

MODO ZONE RISPARMIO

VACANZA

SPENTO

La centralina spegne il riscaldamento (OFF), chiudendo tutte le valvole e la caldaia in caso sia collegata. Viene comunque mantenuta la protezione antigelo (8°C). A partire dal menu principale selezionare:

–> –>

Seguire le indicazioni a schermo per attivare l’impostazione

MODO ZONE

SPENTO

MENU ESTATE/INVERNO (Selezione del funzionamento riscaldamento invernale/ impianto spento in estate)

La centralina consente di selezionare il funzionamento invernale ed estivo A partire dal menu principale selezionare:

–>

Selezionare il funzionamento desiderato e premere il tasto di conferma. Nel modo “inverno” saranno attive tutte le impostazioni di riscaldamento impostate. Durante il funzionamento “estate” saranno completamente disattivate.

Le valvole andranno in chiusura e sarà sempre disattivato il contatto caldaia. In questa modalità si riducono le comunicazioni radio tra centralina ed attuatori (allungando i tempi di comunicazione fra i dispositivi fino a 20 minuti), a vantaggio della durata delle batterie degli attuatori stessi.

Nota: Al riavvio dell’impianto nella fase invernale potrebbe essere necessario attendere fino a 20 minuti per la riattivazione del sistema (attivazione caldaia e apertura attuatori).

Si raccomanda di non togliere le batterie durante il periodo estivo per poter consentire agli attuatori di eseguire la procedura di antibloccaggio (una apertura e chiusura completa ogni 10 giorni).

MENU IMPOSTAZIONI

A partire dal menu principale selezionare:

ORA E DATA

LINGUA

DISPLAY

SCENARIO

SUONO

ESTATE/INVERNO

–>

IMPOSTAZIONI

Consente la modifica della data e dell’ora. Seguire le indicazioni a schermo

Consente la selezione della lingua del menu. Seguire le indicazioni a schermo

Consente la personalizzazione del display secondo le seguenti opzioni:

- ZONA PRINCIPALE. Seleziona la zona preferita che verrà visualizzata sul menu principale. Seguire le indicazioni a schermo

- BACKLIGHT. Imposta l’intervallo di tempo prima dello spegnimento automatico dello schermo, impostabile da 1 a15 minuti. Seguire le indicazioni a schermo

- COLORI. Seleziona il tema-colori del display

Consente di salvare e utilizzare successivamente tutti i parametri della centralina impostati in un dato momento. Gli scenari memorizzabili sono tre. Seguire le indicazioni a schermo.

Attiva/disattiva il suono. Seguire le indicazioni a schermo.

MENU PROGRAMMA ZONE

INIZIO

07:30

12:00

18:00

ALTRE ORE

FINE

08:30

13:30

22:30

SETP

22.0°C

16.0°C

SALOTTO

PROGRAMMA ZONA

GIO 24/04/14

14.48

LUNEDI’

SELEZIONA

UN GIORNO

Orario di inizio

Orario di fine

Temperatura impostata per il periodo di comfort

Temperatura impostata per il periodo di attenuazione (fuori dagli orari impostati)

(programmazione degli orari di funzionamento dell’impianto)

MODIFICA

La centralina consente, per ogni singola zona, l’impostazione fino a 4 periodi di confort (accensione) orari giornalieri con ora inizio, ora fine e temperatura di set. Negli orari non programmati verrà mantenuta la temperatura di attenuazione. La centralina andrà a regolare la singola zona, in modo da mantenere la temperatura di set, agendo su caldaia e valvole. In fase di configurazione iniziale, la centralina assegna automaticamente dei parametri standard ad ogni zona (si veda lo schema sottostante).

A partire dal menu principale selezionare:

–> –> MODIFICA

PROGRAMMA ZONE

MODIFICA

Selezionare la zona da modificare, ad esempio “SALOTTO”, compare la schermata:

Premendo il tasto “conferma” in corrispondenza del giorno della settimana prescelto è possibile modificare i seguenti parametri:

AGGIUNGI

Consente di aggiugere una fascia oraria, con ora inizio, ora fine e set point (temperatura di regolazione). Il numero massimo di fasce orarie è quattro. Seguire le indicazioni a schermo per eseguire l’operazione

MODIFICA

Consente di modificare i valori relativi a una fascia oraria esistente con ora inizio, ora fine e set point (temperatura di regolazione). Seguire le indicazioni a schermo per eseguire l’operazione

CANCELLA

COPIA

Consente di eliminare una fascia oraria. Seguire le indicazioni a schermo per eseguire l’operazione

Consente di copiare ed utilizzare le impostazioni di un qualunque giorno della settimana sui rimanenti. Seguire le indicazioni a schermo per eseguire l’operazione. Questa funzione è molto comoda se si desidera avere lo stesso programma per tutti i giorni della settimana, premendo ripetuttamente il pulsante “conferma”.

RIPRISTINA

MATTINA PRANZO SERA WEEK END

GIO 24/04/14

14.48

SELEZIONA LA PROGRAM. SETTIMANALE

TRA QUELLE DISPONIBILI

Programma con tre programmi orari per mattino, pranzo, sera. Week end con orario continuato con una sola fascia oraria. Temperatura di comfort/attenuazione 22-16°C.

PROGRAMMA 1

PROGRAMMA 2

PROGRAMMA 3

PERSONALE

Programma con due programmi orari per mattino, pranzo, sera e week end con orario continuato. Temperatura di comfort/attenuazione 22-16°C.

Programma seconda casa, venerdì sera e week-end orario continuato e altri giorni della settimana temperatura antigelo (8°C).

Programma personalizzabile dall’utente. Utilizzando la funzione all’interno del MENU PROGRAMMA ZONE, è possibile memorizzare qui un programma settimanale di una particolare zona già presente nella centralina. Molto comodo nel caso in cui si voglia ripristinare velocemente un programma creato dall’utente.

SALVA

Questa funzione consente di impostare le fasce orarie di ogni zona a partire da 4 programmi SETTIMANALI pre-memorizzati, di cui uno personalizzabile dall’utente.

A partire dal menu principale selezionare:

–> –>

PROGRAMMA ZONE

RIPRISTINA

Selezionare la zona da modificare, ad esempio “SALOTTO” (o più zone), compare la schermata:

SALVA

Si veda l’ultima voce del menu “RIPRISTINA”.

COPIA

Questa funzione consente di copiare i programmi settimanali di una zona su una o più zone. Molto comodo nel caso in cui si vogliano assegnare le stesse impostazioni a due o più zone dell’abitazione.

A partire dal menu principale selezionare:

MENU PROGRAMMA ZONE COPIA

Selezionare la zona da copiare e di seguito la (o le) zone su cui copiare il programma settimanale della prima zona. Seguire le indicazioni a schermo.

–> –>

MENU INSTALLAZIONE (associazione con dispositivi, modifica zone, funzioni opzionali)

A partire dal menu principale selezionare:

ATTENZIONE! I cambiamenti possono portare a comportamenti anomali del sistema

ION

AGGIUNGI

CANCELLA

TEST

NOME

TIPO RAD

AGGIUNGI ZONA

CANCELLA ZONA

TARATURA SENSORE

Tramite questa funzione è possibile impostare il valore di offset per il sensore integrato nel termostato. Si può attivare questa opzione per esempio quando la centralina è posizionata in un luogo dove non rileva correttamente la temperatura (ad esempio posizionamento non a una altezza da terra compresa fra 1,2 m - 1,5 m) o vicino a una sorgente di calore.

ACCESSORI RF

Consente di aggiungere un pulsante click (opzionale). Seguire le indicazioni a schermo.

FUNZIONI OPZIONALI PROTEZIONE PASSWORD

SELF LEARNING

RESET

consente di aggiungere un sensore di temperatura / finestra / attuatore nella zona selezionata. consente di cancellare l’associazione al sensore temperatura / finestra / attuatore nella

zona selezionata. E’ possibile eseguire due funzioni:

- TEST RF, esegue un test di comunicazione ad onde radio con il dato di temperatura rilevato (per sensore temperatura) o posizione di apertura o chiusura della valvola (per attuatore) e visualizza il livello del segnale (DB-LINK). I dati vengono aggiornati immediatamente. Seguire le indicazioni a schermo.

- APERTO/CHIUSO, esegue una apertura o chiusura completa dell’attuatore

(temporanea per 10 minuti) Seguire le indicazioni a schermo.

consente di modificare il nome della zona consente di cambiare la tipologia di radiatore associato all’attuatore/valvola

consente di aggiungere una zona e relativi sensori/attuatori. Seguire le indicazioni a schermo.

consente di eliminare una zona. Seguire le indicazioni a schermo.

Attivare questa funzione se si desidera bloccare l’accesso alla centralina tramite la scelta di un numero da 0 a 999. Verrà richiesto di inserire lo stesso numero (password) ogni volta che l’utente che vorrà effettuare una qualunque operazione. Verrà richiesta la password ad ogni riaccensione.

ATTENZIONE! Annotare con cura la password per evitare di rendere inutilizzabile l’impianto. Seguire le indicazioni a schermo. In caso di perdita della password contattare l’assistenza Caleffi per eseguire una procedura di reset, ripristinando il funzionamento della centralina (perdendo però tutte le impostazioni).

Abilitando o disabilitando questa funzione la centralina adatterà i tempi di attivazione e disattivazione dell’impianto alle caratteristiche termiche dell’abitazione, ottimizzando i tempi di risposta del sistema (auto apprendimento). La funzione di default è disabilitata. Seguire le indicazioni a schermo.

ATTENZIONE! Riavvia il sistema, perdendo tutti i dati. Sarà necessario rieseguire le operazioni di associazione dei dispositivi. Seguire le indicazioni a schermo.

–> –>

INSTALLAZIONE PREMI OK PER 5 SEC

DIAGRAMMA GENERALE

Schermata principale NOME zona

MODO

(solo inverno)

SETPOINT

(solo inverno)

INFO

MODO ZONE

(solo inverno)

PROGRAMMA ZONE

ESTATE/INVERNO

IMPOSTAZIONI

INSTALLAZIONE

Scorri zone

AUTO

RISPARMIO

SPENTO

Manuale

temporizzato

Mostra tabella

AUTO

RISPARMIO

VACA NZA

SPENTO

MODIFICA

RIPRISTINA

SALVA

COPIA

INVERNO

ESTATE

ORA E DATA

LINGUA

DISPLAY

SCENARIO

SUONO

Seleziona opzioni

Scegli zona o giorno

Scegli zona

Cambia ora e data

Scegli lingua

SALVA

SCEGLI

OFF

AGGIUNGI

MODIFICA

CANCELLA

COPIA

PROGRAMMA 1

PROGRAMMA 2

PROGRAMMA 3

PERSONALE

Zona da salvare

Zona da copiare

ZONA PRINCIPALE

BLACKLIGHT

COLORI

SCENARIO 1

SCENARIO 2

SCENARIO 3

Giorno da copiare

Scegli zona

Cambia durata

AZZURRO

VERDE

GRIGIO

PROCEDURE PARTICOLARI

Primo inserimento delle batterie nell’attuatore/ attuatore non ancora associato alla centralina

Dopo aver inserito le batterie per la prima volta, il LED dell’attuatore lampeggia per 2 volte. Il LED continuerà a lampeggiare 2 volte ogni 2 minuti per segnalare che non è stata ancora

seguita l’associazione con la centralina.

Verifica del livello di comunicazione tra attuatore e centralina

La centralina deve essere accesa e funzionante, l’attuatore deve essere correttamente associato alla centralina. Toccare contemporaneamente due tasti incrociati sull’attuatore, per 2

econdi (ad esempio quello in basso a sinistra e quello in alto a destra). Immediatamente dopo il rilascio è possibile vericare attraverso il LED di segnalazione:

- il LED lampeggia 4 volte il livello di comunicazione è OTTIMO

- il LED lampeggia 3 volte il livello di comunicazione è DISCRETO

- il LED lampeggia 2 volte il livello di comunicazione è SUFFICIENTE

- il LED si illumina per 2 secondi signica che l’attuatore non ha ricevuto alcun segnale dalla centralina. In tal caso valutare la necessità di installare un ripetitore di segnale.

Apertura o chiusura manuale dell’attuatore

Selezionare sulla centralina: MENU-INSTALLAZIONE-GESTIONE ZONE-MODIFICA ZONA- [scegliere la zona corrispondente all’attuatore]-TEST-APERTO/CHIUSO. Alla richiesta sul display, toccare contemporaneamente due tasti incrociati sull’attuatore, per 2 secondi. Immediatamente dopo il rilascio è possibile vericare attraverso il LED di segnalazione:

- il LED si accende per 1 secondo, il comando non è stato ricevuto. L’attuatore non esegue nessuna operazione.

- il LED lampeggia ogni 0,5 secondi il comando è stato ricevuto; il LED rimane lampeggiante per tutto il periodo di azionamento del motore. L’attuatore esegue una apertura (o chiusura) completa. Si consiglia di effettuare l’operazione con l’attuatore montato sulla valvola.

RESET ad impostazioni di fabbrica dell’attuatore

E’ possibile resettare l’attuatore alle condizioni di fabbrica. In tal caso viene persa irrimediabilmente l’associazione con la centralina. Si raccomanda di eseguire l’operazione solo in caso di estrema necessità. Eseguita questa operazione occorrerà anche cancellare l’associazione attuatore-centralina tramite l’apposita funzione nel MENU INSTALLAZIONE, sulla centralina. Toccare contemporaneamente i due tasti in basso sull’attuatore (ovvero quelli sotto la scritta Calef), per 2 secondi. Il LED attuatore lampeggerà per 4 secondi, durante i quali occorre tenere premuti contemporaneamente i 2 tasti lato alto sull’attuatore. Il motore si porta nella posizione tutto aperto e viene cancellato il numero identicativo della centralina a cui era associato. Il LED attuatore si illumina per 2 secondi. L’attuatore si porta quindi nello stato "batterie inserite, ma attuatore NON associato a nessuna centralina."

ANOMALIE

Nel caso di anomalie di funzionamento compare nella schermata principale un campo contenente l’icona . Selezionata l’icona e premuto il tasto OK è possibile visualizzare, nelle schermate successive, le anomalie presenti. La presenza di una anomalia è evidenziata anche nella schermata di stand by che normalmente è una schermata con indicazione dell’ora e del logo Calef in colore bianco; nel caso di anomalia i caratteri diventano rossi.z

Batterie scariche - sostituzione

Se il livello della carica delle batterie di un attuatore è insufciente per la normale operatività, il problema viene segnalato tramite il simbolo sul display della centralina. Il LED dell’attuatore lampeggia tre volte ogni dieci minuti. L’attuatore si porta automaticamente nella posizione di apertura=50%. La sostituzione delle batterie

non comporta la perdita dell’associazione con la centralina di controllo. Per sostituire le batterie:

1) Estrarre il coperchio del comando spingendo il perno di blocco quadro con la punta di una penna. Tirare il coperchio nella direzione della freccia.

2) Inserire le due batterie tipo stilo AA 1,5 V rispettando la corretta polarità. Il LED sull’attuatore lampeggerà due volte per un secondo. Richiudere il coperchio.

Perdita di comunicazione tra attuatore (o altro dispositivo ad onde radio) e centralina.

Se l’attuatore perde la comunicazione con la centralina per più di 40 minuti, il problema viene segnalato sul display tramite il simbolo . Selezionando l’icona, il display mostrerà l’informazione relativa a quale attuatore ha perso la comunicazione. Ad ogni attuatore viene assegnato una numerazione da 1 a 4 corrispondente all’ordine con il quale è stato associato alla centralina. Per garantire comunque una regolazione della temperatura ambiente, l’attuatore regola con un set point sso di 20°C utilizzando il suo sensore interno di temperatura. Vericare che i dispositivi siano integri, che la portata del segnale radio sia sufciente (vedere funzione di test), che le batterie degli attuatori siano cariche, che il sensore di temperatura sia correttamente illuminato (e che quindi abbia un livello di carica sufciente per la trasmissione del segnale).

Il display della centralina è spento

Vericare che la centralina sia alimentata elettricamente e che l’alimentatore sia collegato correttamente (corretta polarità). In caso questi controlli diano esito negativo contattare l’assistenza tecnica Calef.

La temperatura della stanza è diversa dal setpoint impostato

Per effettuare l’osservazione occorre attendere un periodo di tempo ragionevole dalla impostazione del setpoint. Vericare che la caldaia funzioni regolarmente e che gli attuatori valvola radiatore funzionino correttamente .Vericare che il valore di temperatura rilevata sia allineato con quella ambiente tramite la funzione “INFO”. Controllare che il sensore di temperatura ambiente (se installato) sia opportunamente posizionato e non esposto alla luce diretta (falsando il valore di temperatura rilevato). Se non presente valutare l’inserimento del sensore di temperatura ambiente. In caso questi controlli diano esito negativo contattare l’assistenza tecnica Calef.

SCHEMA DI INSTALLAZIONE ATTUATORI

Al fine di identificare facilmente gli attuatori e la loro posizione, si consiglia di utilizzare questo spazio dove inserire lo schema di installazione. Questo consentirà di facilitare alcune operazioni come l’individuazione degli attuatori con batterie scariche (ad ogni attuatore viene assegnato un numero identificativo, ad esempio “VALVOLA 1”).

ACCESSORI

Cod. 210011

Ripetitore wireless di segnale di 1° e 2° livello con spina per presa elettrica. Alimentazione: 230 V (ac) Comunicazione radio: RF 868MHz - Standard EnOcean Distanza di trasmissione: 30 m in ambienti chiusi Consumo in stand by: 0,9 W

Cod. 210010

Ripetitore wireless di segnale di 1° e 2° livello con antenna. Versione da incasso o controsoffitto. Alimentazione: 230 V (ac) Comunicazione radio: RF 868MHz - Standard EnOcean Distanza di trasmissione: 30 m in ambienti chiusi Consumo in stand by: 0,6 W Dimensioni: 100x50x25 mm

Cod. 210006

Pulsante click - Interruttore telecomando wireless senza fili e senza batterie. I tre pulsanti consentono di attivare il funzionamento per tutte le zone in Automatico/risparmio/OFF senza dover agire direttamente sulla centralina di regolazione. Comunicazione radio: RF 868MHz -Standard EnOcean

Cod. 210004

Alimentatore per centralina di regolazione cod. 210100 Alimentazione: 230 V (ac) Tensione in uscita: 24 V (dc) Corrente in uscita: 180 mA Potenza in uscita: 4,2 W Dimensioni: 42.5x40x22 mm

Cod. 210001

Sensore di temperatura ambiente ad onde radio Per controllo della temperatura della singola zona o locale. Montaggio: con biadesivo o con vite piana Tempo max di funzionamento al 100% di carica e di buio totale: c.a. 100 ore Distanza di trasmissione: 30 m in ambienti chiusi Comunicazione radio: RF 868MHz - Standard EnOcean Abbinabile a centralina di regolazione termica multi-zone serie 210. Alimentazione: battery-less con cella fotovoltaica Grado di protezione: IP 30

28238

www.caleffi.com

Sistema elettronico di regolazione termica per radiatori I

Electronic thermal control system for radiators GB

Elektronisches Temperaturregelsystem für Heizkörper D Système électronique de régulation thermique pour radiateurs F

INSTALLATION AND COMMISSIONING MANUAL

Function

The radio wave thermal control system is composed of:

- Multi-zone thermal controller - code 210100

- Electronic control head for radiator valve - code 210510

- Ambient temperature sensor (optional) - code 210001

- 24V dc power supply (optional) for controller code - 210004

- Tamper-proof kit for control heads (optional) - code 210005 The thermal controller manages the temperature in the various

rooms by controlling the electronic actuators installed on the valves of the individual heating bodies. The actual temperature is measured by the sensors positioned in the room and/or integrated in the control heads. Depending on the temperature parameters set and the comfort or set back cycles, the controller sends a modulating opening or closing signal to the actuators and turns the boiler on and off. The actuators are controlled by means of radio wave transmission.

CONTENTS

Function

Safety

Product range - Technical specifications

Display and controls

Quick functions selectable from the main menu Operating principle / Choosing the controller position /

Application examples Installing the electronic control head on the radiator

valve Wall mounting the controller

Controller configuration Binding the controller to the temperature sensor and

valve actuator Binding the controller to the temperature sensor

Binding the controller to the valve actuator

Zone mode menu

Summer/Winter menu - Settings menu

Zone program menu

Installation menu

General diagram

LED meanings

Alarms

Accessories

210 series

1 2 3 4 5

7 8

12 14 15 16 17 18 20 21 22 23 24

Warnings

These instructions must be read and understood before installing and performing maintenance on the device. The symbol

eans: CAUTION! FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN A SAFETY HAZARD!

Safety

AUTION! YOUR SAFETY IS INVOLVED. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN DANGER

THE PRODUCT SUPPLIED WITH THIS INSTRUCTION SHEET IS CALLED “DEVICE”

1 The device must be installed, commissioned and maintained by licensed technicians in accordance with national regulations and/or

the relevant local requirements.

2 If the device is not installed, commissioned and maintained correctly in accordance with the instructions provided in this manual, it

may not work properly and may endanger the user.

3 The device is not intended to be used by people (children included) with reduced mental, physical and sensory faculties or with lack

of experience unless they are supervised or instructed in the use of the device by a person responsible for their safety.

4 Any use of the device other than its intended use is prohibited.

5 The device is not suitable for use in agricultural applications.

6 Any coupling of the device with other system components must be made while taking the operational characteristics of both units

into consideration. An incorrect coupling could compromise the operation of the device and/or system.

1 CAUTION: Risk of electric shock. Live parts.

Cut off the electric supply before opening the device box.

2 W iring must be made according to the state of the art and, in case of connection to the electric network, the minimum cross-section

of the cable must be equal to 0,75 mm

3 During installation and maintenance procedures, always take care to avoid direct contact with live or potentially hazardous parts.

4 The device must be installed in a speciﬁc area and must not be exposed to leakages or humidity, direct sunlight, bad weather,

sources of heat or high-intensity electromagnetic ﬁelds. This device cannot be used in areas at risk of explosion or ﬁre.

5 The device must have a separate connection to an independent bipolar switch. If the equipment needs maintenance, cut off the

electric supply

6 Use suitable automatic protection devices in accordance with the electrical characteristics of the zone in which the device is installed

and in compliance with current legislation.

7 The device must always be earthed before it is connected to the electric supply. If the device needs to be removed, the earth connection

should always be disconnected after the other e lectrical wires. Make s ure that the building has been earthed professionally, in accordance with current legislation.

before any work is carried out Do not use devices with automatic or timed reset, or which may be reset accidentally.

DISPOSE OF THE PRODUCT IN COMPLIANCE WITH CURRENT LEGISLATION

LEAVE THIS MANUAL AS A REFERENCE GUIDE FOR THE USER.

Product range

210004

142

100

42,5

210100

210510

30 p.1,5B80C55

210001

A32B80C

OUT

Code 210100 Multi-zone radio wave thermal controller

ode 210510 Radio wave electronic control head. For thermostatic and convertible radiator valves

C Code 210001 Radio wave ambient temperature sensor for temperature control of the individual zone or room (optional)

ode 210004 Power supply for thermal controller (optional)

C Code 210005 Tamper-proof kit (optional)

ode 210011 Radio signal repeater with plug for power outlet (optional)

C Code 210010 Radio signal repeater, recessed version (optional) Code 210006 Click switch (optional)

Technical specifications

Multi-zone radio wave thermal controller (code 210100)

For control of electronic control heads (code 210510) Radio communication: RF 868MHz - EnOcean protocol Transmission distance: 30m in closed environments Display: TFT graphic colour Operation with control buttons. Thermal control possibilities: up to 8 different zones Weekly programming: Auto - Holiday - Eco – Comfort functions Electric supply: 24 V (dc) Auxiliary contact (NO) maximum contact rating for heating demand: 5 A Protection class: IP 30 Consumption: 0,6W (0,1W in standby) Ambient temperature: 0–50°C Storage temperature: -20-70°C Relative humidity: 10-90% Clock data storage without electric supply: 2 hours Setting data storage without electric supply: indefinitely

Power supply (code 210004) for thermal controller (code 210100)

Electric supply: 230 V (ac) Output voltage: 24 V (dc) Output current: 180 mA Output power: 4,2 W Dimensions: 42,5 x 40 x 22 mm

Radio wave electronic control head (code 210510)

For thermostatic and convertible radiator valves. Operation with touch buttons, built-in temperature sensor. Can be coupled to multi-zone thermal controller (code 210100) Radio communication: RF 868MHz - EnOcean protocol Quick-coupling installation with adapter. Battery operated: 2 x 1,5V AA Alkaline penlight batteries Protection class: IP 30 Ambient temperature: 0–50°C Storage temperature: -20-70°C Relative humidity: 10-90% (non-condensing)

Radio wave ambient temperature sensor (code 210001)

For temperature control of the individual zone or room. Installation: both sides adhesive tape or flat screw Ambient temperature: 0–40°C Storage temperature: -20–60°C Relative humidity: 10-100% Maximum operating time at 100% charge and total darkness: approx. 100 hours Transmission distance: 30m in closed environments Transmission interval: < 600 sec Radio communication: RF 868MHz - EnOcean protocol Can be coupled to 210 series multi-zone thermal controller Electric supply: batteryless with photovoltaic cell Protection class: IP 30

Dimensions

SATURDAY

14/09/13

18:14

INFO

KITCHEN

MODE

20.0°C

23 .9

°C

COMFORT MODE ON UNTIL 14:00

Display and controls

SATURDAY

14/09/13

18:14

INFO

KITCHEN

MODE

20.0°C

23 .9

°C

COMFORT MODE ON UNTIL 14:00

BACK button

CONFIRMATION

button

ALARM

ZONE LIST

ZONE OPERATING MODE

SELECTION

SET TEMPERATURE

(SETPOINT)

STATUS INFORMATION

SCROLL UP

button

SCROLL DOWN

button

MAIN MENU

MEASURED

TEMPERATURE IN ZONE

DAY - DATE - TIME

HEAT REQUEST

ACTIVATED

ACCESS TO OPTIONS

INFO MENU TO VIEW THE

SYSTEM STATUS

Quick functions selectable from the main menu (after first installation)

INFO

KITCHEN

MODE

20.0°C

COMFORT MODE ON UNTIL 14:00

KITCHEN

MODE

20.0°C

COMFORT MODE ON UNTIL 14:00

MODE

CHENKIT

MODE

CHEN

MODE

20.0°C

MODE

20.0°C

OMFC

KITCHEN

MODE

20.0°C

COMFORT MODE ON UNTIL 14:00

CHEN

MODE

KITCHEN

MODE

20.0°C

MODE

20.0°C

MODE

OMFC

Viewing the status of the individual zone

Select the first option at the top left of the display (in the example KITCHEN) using the scroll buttons. Repeatedly press the confirmation button to view the data of the other zones. The temperature measured and the heating status of the selected zone are displayed.

Quickly changing the operating mode of the individual zone

Select the MODE command using the scroll buttons and press the confirmation button. One of the following modes can now be selected:

- AUTO: the controller sets the same operating mode for the individual zone

according to the timetable set in the

ECO: the controller sets the same operating mode according to the timetable

ZONE PROGRAM menu

set in the ZONE PROGRAM menu, but reducing the temperature by 3°C with respect to the set temperatures.

- OFF: the controller turns the heating off, closing all the valves of the

individual zone if connected. The anti-freeze protection (8°C) remains active.

To activate the same operating mode for all the zones, follow the instructions given in the section ZONE MODE MENU.

Temporarily activating comfort mode of the individual zone (forcing the setpoint)

Select the set temperature command (setpoint) using the scroll buttons and press the confirmation button. Change the value using the scroll buttons until the desired value is reached. Press the confirmation button. Enter the comfort time duration in hours using the scroll buttons from a minimum of 30 minutes to a maximum of 24 hours. Press the confirmation button to activate and go back to the main menu.

INFO

Select INFO using the scroll buttons and press the confirmation button. An overview of the operating status of the various zones is displayed. In particular: TEMP = temperature measured in the zone SETP= set regulation temperature (setpoint) VALV= open/close NOTE: visualized data are updated every 10 minutes

Operating principle

The controller manages the temperature in the various rooms by controlling the electronic actuators installed on the valves of the individual heating bodies. We recommend to install the controller in a central point of the house. The temperature sensor communicates the temperature measured in the individual zone to the controller allowing it to adjust radiator valve opening. A temperature sensor is fitted on the electronic actuator, which is used if the ambient temperature sensor is not installed in the room or there is a communication problem, so as to ensure system operation at all times. In this case, the temperature considered is an average of the temperatures measured by the actuator sensors of the zone. The controller is equipped with its own temperature sensor, which is used if no other sensors are present.

Choosing the controller position

The controller (code 201500) requires a 24 V dc electric supply. A power supply code 210004 (optional)

is available to be wall-mounted in a suitable recessed box. Position the controller far away from doors, windows, radiators and indirect heating sources, possibly at a height between 1,2 - 1,5 metres from the ground. The maximum transmission distance in closed environments without any particular obstacles (such as thick reinforced concrete walls, metal doors or screens, etc.) is 30 metres (70 m in free air).

The controller can control up to 8 zones which in their turn are individually able to control a maximum of 4 actuators (up to 32 actuators can hence be controlled).

Do not install the device in metal structures as this will probably reduce the transmission distance. The distance between the actuators or the controller and other devices, such as computers or systems that emit high-frequency signals, must be at least 0,5 m.

Application examples

Zone temperature regulation with control of a stand-alone boiler system

The controller receives the signal from the temperature sensor to determine if heat is required in the individual zone. Consequently, the valves in the relative zone are adjusted. The boiler is activated by means of the dedicated relay output if heat is required in at least one of the zones.

Zone temperature regulation with a central boiler system

The controller receives the signal from the temperature sensor to determine if heat is required in the individual zone. Consequently, the valves in the relative zone are adjusted.

Installing the electronic control head on the radiator valve

Forcefully manually screw the adapter (provided in the package) onto the valve.

Press with a pen on the locking pin, as shown in the figure, and extract the cover.

Fit the control head on the valve. Holding the release lever down, ﬁrmly push perpendicular to the valve attaching the control head to the adapter.

Fit the two 1,5V AA penlight batteries

respecting the correct polarity.

The red LED will blink twice.

You can use the tamper-proof kit if installing in public places in order to prevent theft or damage. Screw the locking screw into the dedicated hole.

Note: The actuator is factory set in the position with fully open valve (to facilitate installation). The motor is not started when the batteries are ﬁtted; the actuator starts regulating only after binding to the controller. It is therefore advisable to always install the actuator on the valve before proceeding with binding. At ﬁrst starting, the reset procedure is performed (check of the radiator valve stroke). If necessary, the actuator factory settings can be restored. See the section “SPECIFIC PROCEDURES”.

Fit the safety locking ring (in the package).

Reﬁt the cover on the control head body.

Installation of the control head is now complete and it is ready for binding to the controller. The red LED will continue blinking twice every two minutes until binding is complete. (at this stage, the control head is inactive)

Wall mounting the controller

For wall-mounting you can use a recessed box type Bticino Living 503E. Secure the power supply on the bottom of the box.

Cut off the electric supply before making any electric connection.

Connect the 24 V dc power supply to the mains respecting the correct polarity. The maximum cross-section of the electric supply cables is

2,5 mm

and the maximum length of the 24 V dc cables is

10 metres. Respect the polarity and make the electrical connections keeping the insulation in order to prevent electrocution or damage to the device. The power supply can be positioned in the most appropriate position following the instructions.

Remove the front panel of the controller by pressing on the two lower hooks being careful not to damage the plastic.

Avoid touching or any pressure or contact on the display in order to prevent permanent damage.

Run the 24 V dc electric supply cables through the central hole in the rear panel of the controller.

Cut off the excess parts using cutting nippers. Fasten the panel with the screws provided in the package.

Connect the electric supply cables to the connector respecting the polarity: Connect the cables to the boiler command connector (if present).

BOILER CONTAC ELECTRIC SUPPLY

CONNECTOR CONNECTOR 24 V (dc)

Refit the front panel lining up the top of the front and rear panels and gently push it until it locks into place.

You can fit a tamper-proof screw to prevent undesired opening of the controller. Use the dedicated hole at the bottom of the controller.

Electrically supply the controller.

Controller configuration

CALEFFI WICAL

V01.03V01.03

CALEFFI WICAL

V01.03

CALEFFI WICAL

ITALIANO

DEUTSCH

ENGLISH

FRANCAIS

ENGLISH

DEUTSCH

FRANCAIS

24/04/2014

TIME & DATE

:00

ENTER TIME AND DATE

TEAT

TIME AND DENTER

TIME & D

24/04/2014

VALVE ACTUATORS

YES

DOES THE MULTI-ZONE CONTROLLER

HAVE TO CONT ROL

THE VALVE ACTUATO RS?

THE V

THE MULDOES

YEVS

ORS?TATUCAVE

OLONTRCO VE THA

OLLERONTRONE CTI-ZTHE MUL

ORS

TUC

(NOTE: to go back to the previous page at any time, select BACK)

After connecting the controller to the mains, the welcome page appears on the display. Press the conﬁrmation button to continue.

Select the desired language using the UP and DOWN buttons. NOTE: you can always go back to the various selection pages by pressing the BACK button.

Change the hour using the UP and DOWN buttons and press the conﬁrmation button to continue. Repeat the same procedure for the minutes and the date.

Select whether you want the controller to command

the radiator control heads. Select YES in case of typical installation with electronic control heads. Select NO in case of simple use as chronothermostat for switching on/off the boiler or other device (example: zone valve).

BOILER

YES

DOES THE MULTI-ZONE CONTROLLER

HAVE TO CONTROL A BOILER?

VE HA

THE MULDOES

YES

OL A BOILER?ONTRO CTVE

OLLERONTRONE CTI-ZTHE MUL

BOILER

ZONES

HOW MANY ZONES DOES

THE MULTI-ZONE CONTROLLER HAVE TO CONTROL?

USE THE ARROWS TO MODIFY

HOW MANY ZONES DOES

ZONES

USE THE ARROWS TO MODIFYUSE THE ARROWS TO MODIFY

GO AHEAD

BEDROOM

LIVING ROOM

BEDROOM 2

BATHROOM

BATHROOM 2

KITCHEN

HALL

DINING ROOM

LIVING ROOM

SELE CT TO CHA NGE T HE NA MES

OOMLIVING R

OOMBEDR

OOM

OOM 2BEDR

GO AHEAD

OOM

OOM 2

CHENKIT

OOM 2

OOMLIVING R

OOMDINING R

HALL

SELEC MESNACHANGE THE O T TSELEC

ZONE MANAGEMENT

INSTALL

SELECT OPTION

THU 24/04/14

00:29

SENSOR CALIBRATION

RF ACCESSORIES

OPTIONAL FUNCTIONS

RESET

ZONE MANAGEMENT

24/04/14

THU

SENSOR CALIBRA

OPTIONAL FUNCTIONS

ZONE MANAGEMENT

00:29

RF ACCESSORIES

OPTIONAL FUNCTIONS

RESET

SELECT OPTION

Select whether or not you want the controller to

control the boiler by means of the dedicated contact

(to be wired). Select YES if a stand-alone system and

NO if a central system.

Select the number of zones to be controlled by the

controller. A maximum of 8 zones can be selected.

The number of zones selected appears on the

display and they are automatically named. NOTE:

you can change the name of the zones as you wish

by selecting the zone and accessing the dedicated

text editing menu.

Press NEXT to continue with the installation.

Basic conﬁguration of the controller is now complete.

The electronic control heads are not active as they

have not yet been bound.

Press the BACK button twice to access the main

menu or go to the next section (Binding the control

unit to the temperature sensor and valve actuator).

SATURDAY

14/09/13

18:14

INFO

KITCHEN

MODE

20.0°C

23 .9

°C

COMFORT MODE ON UNTIL 14:00

20.0°C

MODE

KITCHEN

INFO

18:14

14/09/13

°C

COMFORT MODE ON UNTIL 14:00COMFOR

SELECT OPTION

THU 24/04/14

14:48

ZONE PROGRAM

SUMMER/WINTER

SETTINGS

ZONE MODE

INSTALLATION

24/04/14

THU

14:48

ZONE PROGRAM

SUMMER/WINTER

SETTINGS

ZONE MODE

SELECT OPTION

INSTALL

THU 24/04/14

14:49

YOU ARE ENTERING INSTALLATION MANAGEMENT.

CHANGES COULD LEAD TO ANOMALOUS

BEHAVIOUR OF THE SYSTEM

PRESS OK FOR 5 SEC

TO CONTINUE

BEHA

CHANGES COULD LEAD TO ANOMALOUS

YOU ARE ENTERING INST

24/04/14

THU

PRESS OK FOR 5 SEC

CHANGES COULD LEAD TO ANOMALOUS

14:49

PRESS OK FOR 5 SEC

TO CONTINUE

Binding the controller to the temperature sensor and valve actuator

The controller can be bound to a maximum of 8 ambient temperature sensors (corresponding to as many zones) and to 4 electronic control heads for each zone for a total of 32 electronic control heads. Repeat the procedure for all the zones in the system.

Select MENU from the main menu.

Select INSTALLATION.

Hold down the conﬁrmation button for at least 5

seconds.

INSTALL

SELECT OPTION

4/04/14

14:48

ENSOR CALIBRATION

RF ACCESSORIES

OPTIONAL FUNCTIONS

ZONE MANAGEMENT

RESET

ZONE MANAGEMENT

4/04/14

ENSOR CALIBRA

OPTIONAL FUNCTIONS

ZONE MANAGEMENT

14:48

RF ACCESSORIES

OPTIONAL FUNCTIONS

RESET

SELECT OPTION

INSTALL

SELECT OPTION

THU 24/04/14

4:48

ADD ZONE

MODIFY ZONE

DELETE ZONE

24/04/14

THU

MODIFY ZONE

4:48

ADD ZONE

DELETE ZONE

SELECT OPTION

INSTALL

SELECT THE ZONE TO BE CONFIRMED

THU 24/04/14

14:48

BEDROOM

LIVING ROOM

BATHROOM

BEDROOM 2

KITCHEN

BATHROOM 2

DINING ROOM

HALL

24/04/14

THU

BEDROOM

LIVING ROOM

BEDROOM 2

14:48

BEDROOM

LIVING ROOM

HALL

DINING ROOM

KITCHEN

BEDROOM 2

THROOM

SELECT THE ZONE TO BE CONFIRMEDSELECT THE ZONE TO BE CONFIRMED

LIVING ROOM

ZONE CONFIGURATION

THU 24/04/14

14:48

NO SENSOR OR

VALVE INSTALLED

ADD

DELETE

TEST

MODIFY

24/04/14

THU

NO SENSOR OR

14:48

LIVING ROOM

ALLED

NO SENSOR OR

ADD

MODIFY

TEST

DELETE

ZONE CONFIGURA

Select ZONE MANAGEMENT.

Select MODIFY ZONE.

Select the zone to be conﬁgured.

Select ADD.

You can now bind the temperature sensor or the

valve actuator.

LIVING ROOM

ADD

4/04/14

14:48

WINDOW SENSOR

TEMPERATURE SENSOR

ACTUATOR

TEMPERA

4/04/14

14:48

LIVING ROOM

WINDOW SENSOR

ACTUA

ADD

LIVING ROOM

YOU ARE ADDING A SENSOR

THU 24/04/14

4:48

NOW PRESS THE SENSOR BUTTON

WITHIN 2 MINUTES

USING A SUITABLE TOOLUSING A SUIT

NOW PRESS THE SENSOR BUTTON

24/04/14

THU

WITHIN 2 MINUTES

NOW PRESS THE SENSOR BUTTON

4:48

LIVING ROOM

YOU ARE ADDING A SENSORYOU ARE ADDING A SENSOR

LIVING ROOM

PRESS ANY BUTTON

THU 24/04/14

14:48

YOU HAVE SUCCESSFULLY

BOUND THE TEMPERATURE

SENSOR IN THE ZONE: LIVING ROOMSENSOR IN THE ZONE: LIVING ROOM

BOUND THE TEMPERA

YOU HA

24/04/14

THU

SENSOR IN THE ZONE: LIVING ROOM

14:48

LIVING ROOM

PRESS ANY BUTTON

Binding the controller to the temperature sensor

Select TEMPERATURE SENSOR from the ADD menu.

1a.

Press any button to start the binding procedure.

Press the sensor button within two minutes.

For binding use a thin pointed

object, for example, a paper

clip. Insert the tip in the

dedicated hole on the rear of

the temperature sensor.

If the operation was successful, a conﬁrmation

message is displayed. If binding failed, an alarm

signal is displayed. In this case, repeat the

procedure or consult the section ERRORS/ALARMS.

Mount the sensor on the wall using the both sides adhesive tape provided or a ﬂat screw using the dedicated hole on the baseplate.

The temperature sensor is supplied completely discharged but needs to have a charge level sufﬁcient to be bound to the controller. It is however sufﬁcient to position it in an illuminated environment for 2 hours to reach the minimum charge level necessary for binding. Direct exposure to sunlight or heat source falsiﬁes the actual ambient temperature reading. Position the sensor far away from doors, windows, radiators and indirect heating sources, possibly at a height between 1,2 and 1,5 metres from the ground.

IVING ROOM

DEVICE YOU WANT TO ADD

THU 24/04/14

14:48

WINDOW SENSOR

TEMPERATURE SENSOR

ACTUATOR

24/04/14

THU

TEMPERA

14:48

IVING ROOM

WINDOW SENSOR

ACTUA

DEVICE YOU WANT TO ADDDEVICE YOU W

LIVING ROOM

4/04/14

14:48

TOUCH A BUTTON OF THE ACTUATOR

FOR 2 SECONDS WITHIN 2 MINUTES

RADIATOR

SELECT OPTION

THU 24/04/14

14:48

ALUMINIUM

CAST IRON / STEEL

24/04/14

THU

CAST IRON / STEEL

14:48

CAST IRON / STEEL

ALUMINIUM

SELECT OPTION

Binding the controller to the valve actuator

Note: The actuator must be installed on the radiator before binding it to the controller.

Select VALVE ACTUATOR from the ADD menu.

1a.

Press any button to start the binding procedure.

Hold down any button on the actuator for 2 seconds

within 2 minutes. You can use any one of the four

buttons on the top part of the

actuator.

The on-board red LED blinks

from 2 to 4 times to indicate

the correct binding

Select the type of radiator on which the actuator was

installed in order to improve temperature regulation.

Note: In order to easily identify the actuators and their position, it is advisable to use the space provided in the section ACTUATOR INSTALLATION DIAGRAM at the end of this manual. This will make some operations easier, such as identifying actuators with ﬂat batteries (an identiﬁcation number is assigned to each actuator, e.g. VALVE 1).

ZONE MODE MENU (to select the system operating mode)

AUTO

The controller sets the same operating mode for all the zones according to the timetable set (normal operation by time periods). The time periods of each zone are customisable via the ZONE PROGRAM menu. Starting from the main menu select:

Follow the on-screen instructions to activate the setting.

ECO

The controller sets the same operating mode for all the zones according to the timetable set (normal operation by time periods), but reducing the temperature by 3°C with respect to the set temperatures. Starting from the main menu select:

Follow the on-screen instructions to activate the setting.

HOLIDAY

The controller turns the heating off, closing all the valves and the boiler if connected, until the time and date of return from holiday. The anti-freeze protection (8°C) remains active. Starting from the main menu select:

–> –>

MENU ZONE MODE

Follow the on-screen instructions to activate the setting.

–> –>

ZONE MODE AUTO

–> –> ECO

ZONE MODE ECO

HOLIDAY

OFF

The controller turns the heating off, closing all the valves and the boiler if connected. The anti-freeze protection (8°C) remains active. Starting from the main menu select:

–> –>

Follow the on-screen instructions to activate the setting.

ZONE MODE

OFF

SUMMER/WINTER MENU (Operation selection of winter heating/system off in summer)

The controller allows selecting winter and summer mode. Starting from the main menu select:

–>

Select the desired mode and press the conﬁrmation button. In WINTER mode, all the heating settings will be active. In SUMMER mode, all the heating settings will be inactive.

The valves will close and the boiler contact will always be deactivated. In this mode, the radio communications between the controller and the actuators are reduced (extending the communication time intervals between the devices up to 20 minutes) to the advantage of actuator battery life.

Note: When the system is restarted during winter, you may have to wait up to 20 minutes for system reactivation (boiler activation and actuator opening).

Do not remove the batteries in the summer period in order to allow the actuators to perform the anti-lock procedure (complete opening and closing every 10 days).

SETTINGS MENU

Starting from the main menu select:

TIME & DATE

LANGUAGE

DISPLAY

- MAIN ZONE. To select your favourite zone that will be shown in the main menu. Follow the

- BACKLIGHT. To set the time interval before the screen automatically turns off (settable from

- COLOURS. To select the display colour theme.

SCENARIO

Three scenarios can be stored. Follow the on-screen instructions.

SOUND

SUMMER/WINTER

–>

SETTINGS

Allows changing the time and date. Follow the on-screen instructions.

Allows selecting the desired menu language. Follow the on-screen instructions.

Allows customising the display with the following options:

on-screen instructions.

1 to 15 minutes) Follow the on-screen instructions.

Allows saving and subsequently using all the control unit parameters set at a given moment.

Activates/deactivates the sound. Follow the on-screen instructions.

ZONE PROGRAM MENU

START

07:30

12:00

18:00

OTHER TIMES

END

08:30

13:30

22:30

SETP

22.0°C

16.0°C

LIVING ROOM

ZONE PROGRAM

24/04/14

14:48

MONDAY

SELECT A DAY

Start time

End time

Temperature set for the comfort period

Temperature set for the set back period (outside the set times)

(to program the system operating times)

MODIFY

The controller allows setting up to 4 comfort periods (system on) for each single zone with daily start and end time, and set temperature. In the times not programmed, the set back temperature will be maintained. The controller will regulate the temperature in each single zone so as to maintain the set temperature by acting on the boiler and valves. During initial conﬁguration, the controller automatically assigns standard parameters to each zone (see the diagram below).

Starting from the main menu select:

–> –> MODIFY

ZONE PROGRAM

MODIFY

Select the zone to be modiﬁed, for example LIVING ROOM. The following page will appear:

Pressing the conﬁrmation button in correspondence to the day of the week selected, you can modify the following parameters:

ADD

MODIFY

DELETE

COPY

Allows adding a time period with start, end time and setpoint (regulation temperature) A maximum of four time periods can be set. Follow the on-screen instructions.

Allows modifying the values relating to an existing time period with start, end time and setpoint (regulation temperature). Follow the on-screen instructions.

Allows to delete a time period. Follow the on-screen instructions.

Allows copying and using the settings of any one day of the week for all the other days. Follow the on-screen instructions. This function is very useful if you want to have the same program for all the days of the week. Repeatedly press the conﬁrmation button.

RESTORE

MORNING LUNCH EVENING WEEKEND

THU 24/04/14

4:48

SELECT WEEKLY PROGRAM FROM THOSE AVAILABLE

Program with three timetables for morning, lunch and evening. Weekend with continuous operation with only one time period. Comfort/set back temperature 22-16°C.

PROGRAM 1

PROGRAM 2

PROGRAM 3

PERSONAL

Program with two timetables for morning, lunch and evening and weekend with continuous operation. Comfort/set back temperature 22-16°C.

Second home program for Friday evening and weekend with continuous operation and other days of the week with anti-freeze temperature (8°C).

Program customisable by the user. Using the function in the ZONE PROGRAM menu, you can here store a weekly program for a particular zone already set in the controller. This is very useful if you want to quickly restore a program created by the user.

SAVE

This function allows setting the time periods for each zone starting from four pre-stored WEEKLY programs, one of which customisable by the user.

Starting from the main menu select:

–> –>

ZONE PROGRAM

RESTORE

Select the zone to be modiﬁed, for example LIVING ROOM (or several zones). The following page will appear:

SAVE

See the last option of the RESTORE menu.

COPY

This function allows copying the weekly programs of a zone to one or more zones. This is very useful if you want to assign the same settings to two or more zones in the house.

Starting from the main menu select:

MENU ZONE PROGRAM COPY

Select the zone to be copied and then the zone (or zones) to which to copy the weekly program of the ﬁrst zone. Follow the on-screen instructions.

–> –>

INSTALLATION MENU (to bind devices, modify zones, optional functions)

Starting from the main menu select:

–> –>

INSTALLATION PRESS OK FOR 5 SEC

CAUTION! Changes could lead to anomalous behaviour of the system.

ZONE MANAGEMENT

ADD

DELETE

TEST

NAME

RADIATOR

ADD ZONE

DELETE ZONE

SENSOR CALIBRATION

Allows adding a click switch (optional). Follow the on-screen instructions.

RF ACCESSORIES

Allows adding a temperature sensor / window sensor / actuator to the selected zone. Allows deleting binding to the temperature sensor / window sensor / actuator in the selected zone.

Two functions can be performed:

- EST RF: performs a communication test with the temperature data measured (for the

temperature sensor) or opening/closing position of the valve (for the actuator) and displays the signal level (DB-LINK). Data are upgraded immediately.

- OPEN/CLOSE: performs a full opening/closing procedure of the obturator (temporary for 10 minutes) Follow the on-screen instructions.

Allows changing the zone name. Allows changing the type of radiator bound to the actuator/valve.

llows to add a zone and specific sensor/actuators. Follow the on-screen instructions.

allows to eliminate a zone. Follow the on-screen instructions.

This function allows setting the offset value for the sensor integrated in the thermostat. This option can be activated, for example, when the controller is positioned in a place where it does not correctly measure the temperature (e.g. it is not positioned at a height between 1,2 and 1,5 metres from the ground) or close to a heat source.

OPTIONAL FUNCTIONS

PASSWORD PROTECTION

SELF-LEARNING

RESET

Activate this function if you want to block access to the controller by selecting a number from 0 to 999. The user will be asked to enter the same number (password) each time an operation should be carried out. The password will be requested each time the controller is turned on.

CAUTION! Carefully note down the password to prevent making the system unusable. Follow the on-screen instructions. Should you forget the password, contact Caleffi Technical Support to perform a reset procedure and restore control unit operation (however, you will lose all the settings).

Enabling or disabling this function, the controller will adapt the system activation and deactivation times to the thermal characteristics of the house, optimising the system time response (self learning). Default function is disabled. Follow the on-screen instructions.

CAUTION! This function restarts the system. You will lose all the data and will have to repeat the device binding operations. Follow the on-screen instructions.

GENERAL DIAGRAM

Main page ZONE NAME

MODE

(winter only)

SETPOINT

(winter only)

INFO

ZONE MODE (winter only)

ZONE PROGRAM

SUMMER/WINTER

SETTINGS

INSTALLATION

Scroll zones

AUTO

ECO

OFF

Manual

timed

Show table

AUTO

ECO

HOLIDAY

OFF

MODIFY

RESTORE

SAVE

COPY

WINTER

SUMMER

TIME & DATE

LANGUAGE

DISPLAY

SCENARIO

SOUND

Select options

Select zone or day

Select zone

Change time and date

Select language

SAVE

SELECT

OFF

ADD

MODIFY

DELETE

COPY

PROGRAM 1

PROGRAM 2

PROGRAM 3

PERSONAL

Zone to be saved

Zone to be copied

MAIN ZONE

BACKLIGHT

COLOURS

SCENARIO 1

SCENARIO 2

SCENARIO 3

Day to be copied

Select zone

Change time duration

BLUE

GREEN

GREY

SPECIFIC PROCEDURES

First battery insertion within actuator/actuator still unbound to controller

After tting the batteries for the rst time, the actuator LED will blink twice. LED will continue blinking twice every 2 minutes to indicate the binding to controller has not been performed

et.

Checking the communication level between the actuator and controller

The controller should be ON and working, the actuator should be correctly bound to the controller. Touch simultaneously two opposite buttons on the actuator (for example the lower left

ne and the upper right one). Immediately after the release, a check can be performed through the LED:

- LED blinking 4 times: communication level OPTIMUM

- LED blinking 3 times: communication level REASONABLE

- LED blinking 2 times: communication level SUFFICIENT

- LED ON for 2 seconds means the actuator did not receive any signal from the controller. Evaluate the necessity of installing a signal repeater.

Manual opening/closing of actuator

Select on the controller: MENU-INSTALLATION-ZONE MANAGEMENT-ZONE MODIFICATION-[select the zone corresponding to the actuator]-TEST-OPEN/CLOSE. On the display request, touch simultaneously two opposite buttons on the actuator for 2 seconds. Immediately after the release, a check can be performed through the LED:

- LED ON for 1 second, command signal wan not received. The actuator does not perform any action.

- LED blinking every 0,5 seconds, command signal was received; LED continues blinking for all the activation period of the actuator. The actuator performs a full opening or closing procedure. We suggest to perform the operation with the actuator already installed on the valve.

RESETTING the actuator to factory settings

It’s possible to reset the actuator to factory settings. In this case, the binding to the controller will be lost. We suggest the perform this operation only in case of extreme necessity. After performing this operation, the binding actuator-controller should be deleted through the specic function MENU INSTALLATION on the controller. Touch simultaneously the two lower buttons on the actuator (below Calef logo) for 2 seconds. The actuator LED blinks for 4 seconds, during which it is necessary to touch simultaneously the two upper buttons on the actuator. The motor will move to the fully open position and the binding identication number on the controller is deleted. The actuator LED gets ON for 2 seconds. The actuator gets into the status “batteries tted, actuator unbound to any controller”.

FAULTS

In case of working faults, the icon . appears on the main menu screen. Selecting the icon and pressing OK, it is possible to visualize current faults in the next screens. A fault is put into evidence also by the “stand by” screen: usually this screen displays time and Calef logo in white; in case of problems, characters get red.

Low batteries - replacement

If the actuator battery charge is too low for normal operation, the problem is indicated by the symbol on the controller display. The actuator LED blinks three times every ten minutes. The actuator automatically moves to the opening position=50%. The battery replacement does not cause the loss of binding to the controller. To replace batteries:

1) Extract the actuator cover by pushing the squared locking pin with the point of a pen. Pull the cover according to the arrow dirction.

2) Fit two AA 1,5 V batteries respecting the polarity. The actuator LED will blink twice for one second. Close the cover again.

Loss of communication between actuator (or other radio wave device) and controller

In case of loss of communication between the actuator and controller for more than 40 minutes, the problem is indicated by the symbol on the display. Selecting the icon, the display will show the information about the actuator which lost the communication. Each actuator is assigned with a number from 1 to 4 according to the binding order to the controller. In order to guarantee anyway the ambient temperature adjustment, the actuator adjusts with a xed set point of 20°C by using its inner temperature sensor. Verify if the device are intact, the radio wave signal range is sufcient (see test function), the actuator batteries are fully charged, the temperature sensor is correctly lighted (to have enough charge for signal transmission).

The controller display is OFF

Verify if the controller is electrically supplied and the supply is correctly connected (correct polarity). In case of negative response, please contact Calef technical support.

The room temperature is different w.r.t the set value

To perform the observation, it’s necessary to wait for a reasonable time since the set point denition. Verify the proper boiler working and the radiator valve correct functioning (verify the battery charge level, perform an opening/closing test to check they are not clogged). Actuator should correctly measure the room temperature. Verify that the measured temperature value is aligned with the room one with the function “INFO”. Check if the ambient temperature sensor (if installed) is correctly placed and not exposed to direct light (which could impair the temperature reading). .if not present, please evaluate the use of a ambient temperature sensor In case of negative response, please contact Calef technical support.

ACTUATOR INSTALLATION DIAGRAM

In order to easily identify the actuators and their position, it is advisable to use this space for the installation diagram. This will make some operations easier, such as identifying actuators with ﬂat batteries (an identiﬁcation number is assigned to each actuator, e.g. VALVE 1).

ACCESSORIES

Code 210011

1st and 2nd level wireless signal repeater with plug for power outlet. Electric supply: 230 V (ac) Radio communication: RF 868 MHz - Standard EnOcean Transmission distance: 30 m in closed environments Consumption in standby: 0,9 W

Code 210010

1st and 2nd level wireless signal repeater with antenna. Recessed or false ceiling mounted version Electric supply: 230 V (ac) Radio communication: RF 868 MHz - Standard EnOcean Transmission distance: 30 m in closed environments Consumption in standby: 0,6 W Dimensions: 100 x 50 x 25 mm

Code 210006

Click switch - wireless and batteryless remote control switch. The three buttons allow activating AUTO/ECO/OFF operating mode without having to act directly on the thermal controller. Radio communication: RF 868 MHz - Standard EnOcean

Code 210004

Power supply for thermal controller code 210100 Electric supply: 230 V (ac) Output voltage: 24 V (dc) Output current: 180 mA Output power: 4,2 W Dimensions: 42,5 x 40 x 22 mm

Code 210001

Radio wave ambient temperature sensor. For temperature control of the individual zone or room. Installation: both sides adhesive tape or ﬂat screw Maximum operating time at 100% charge and total darkness: approx. 100 hours Transmission distance: 30 m in closed environments Radio communication: RF 868 MHz - Standard EnOcean Can be coupled to 210 series multi-zone thermal controller Electric supply: batteryless with photovoltaic cell Protection class: IP 30

28238

www.caleffi.com

Sistema elettronico di regolazione termica per radiatori I Electronic thermal control system for radiators GB

Elektronisches Temperaturregelsystem für Heizkörper D

Système électronique de régulation thermique pour radiateurs F

ANLEITUNG FÜR INSTALLATION UND INBETRIEBNAHME

Funktion

Das Temperaturregelsystem mit Funkübertragung besteht aus folgenden Komponenten:

- Steuerzentrale zur Multizonen-Temperaturregelung, Code 210100

- Elektronische Steuerung für Thermostatventil, Code 210510

- Raumtemperatursensor (optional), Code 210001

- Speisegerät für Steuerzentrale 24V dc (optional), Code 210004

- Manipulationsschutz für Bedienelemente (optional), Code 210005

Die Steuerzentrale für die Temperaturregelung steuert die Temperatur in den verschiedenen Räumen anhand der Überwachung der elektronischen Thermostatventile, die an den Ventilen der einzelnen Heizkörper installiert sind. Die tatsächliche Temperatur wird von den im Raum installierten und/oder in den Bedienelementen integrierten Sensoren erfasst. Je nach eingestellten Temperaturparametern und Komfort- oder Dämpfungszyklen sendet die Steuerzentrale ein modulierendes Signal zum Öffnen oder Schließen an die Thermostatventile und zum Ein-/Ausschalten des Heizkessels. Die Thermostatventile werden über Funkübertragung gesteuert.

INHALT

Funktion

Sicherheit

Produktübersicht - Technische Eigenschaften

Display und Bedienelemente

Im Hauptmenü auswählbare Schnellfunktionen Funktionsweise / Auswahl der Position für die

Steuerzentrale / Anwendungsbeispiele Installation der elektronischen Steuerung am Ventil des

Heizkörpers Wandmontage der Steuerzentrale

Konfiguration der Steuerzentrale Verbindung von Steuerzentrale und Temperatursensor

und Thermostatventil Verbindung von Steuerzentrale und Temperatursensor

Verbindung von Steuerzentrale und Thermostatventil

Menü Zonenmodus

Menü Sommer/Winter - Menü Einstellungen

Menü Zonenprogramm

Menü Installation

Allgemeines Diagramm

Bedeutung der LEDs

Alarm

Serie 210

Hinweise

Die folgenden Anweisungen müssen vor Installation und Wartung des Gerätes gelesen werden. Das Symbol

edeutet: ACHTUNG! DIE MISSACHTUNG DIESER ANWEISUNGEN KANN GEFAHRENSITUATIONEN

VERURSACHEN!

Sicherheit

CHTUNG! ES GEHT UM IHRE SICHERHEIT. DIE MISSACHTUNG DIESER ANWEISUNGEN KANN GEFAHRENSITUATIONEN

A VERURSACHEN.

DAS PRODUKT, DEM DIESE BEDIENUNGSANLEITUNG BEILIEGT, WIRD ALS VORRICHTUNG BEZEICHNET

1 Die Vorrichtung muss durch technisches Fachpersonal gemäß den einschlägigen nationalen und/oder lokalen Vorschriften installiert, in Betrieb

genommen und gewartet werden.

2 Falls die Installat ion, Inbetriebnah me und Wartung der Vorrichtung nicht gemäß den Anweisungen dieser Anleitung erfolgt, kann sie

Betriebsstörungen aufweisen und eine Gefahr für den Benutzer darstellen.

3 Die Vorrichtung darf nicht von Personen (einschließlich Kindern) verwendet werden, die geistig, körperlich bzw. sensorisch behindert sind oder

keine bzw. wenig Erfahrung im Umgang damit haben. Eine Ausnahme ist, wenn sie von einer für ihre Sicherheit verantwortlichen Person begleitet oder in die Nutzung des Geräts eingewiesen werden.

4 Ein bestimmungsfremder Gebrauch der Vorrichtung ist verboten.

5 Die Vorrichtung ist für den Einsatz im landwirtschaftlichen Bereich nicht geeignet.

6 Bei e iner eve ntuellen Kombination der Vorrichtung mit anderen Anlagenkomp onenten müssen di e Betrie bsmerkmale beider Vorrichtungen

berücksichtigt werden. Eine falsche Kombination könnte die Funktionstüchtigkeit der Vorrichtung und/oder der Anlage beeinträchtigen.

1 ACHTUNG: Stromschlaggefahr: Unter Spannung stehende Teile. Vor Eingriffen jeder Art muss die Stromversorgung unterbrochen werden.

2 Die el ektrischen Anschlüsse müssen fachge recht nach den Vorgaben ausgeführt werden; beim Anschluss an das Stromnetz mu ss der

Querschnitt des Anschlusskabels mindestens 0,75 mm

3 Während der Installations- oder Wartungsarbeiten die direkte Berührung mit unter Spannung stehenden oder potenziell gefährlichen Teilen stets

vermeiden.

4 Die Vorrichtung muss in einem eigens dafür vorgesehenen Raum installiert werden und darf weder Tropfwasser noch Feuchtigkeit, direktem

Sonnenlicht, Witterungseinﬂüssen, Wärmequellen oder starken elektromagnetischen Feldern ausgesetzt sein. Diese Vorrichtung darf in explosionsoder brandgefährdeten Bereichen nicht eingesetzt werden.

5 Die Vorrichtung muss separat an einen unabhängigen zweipoligen Schalter angeschlossen werden. Ist ein Eingriff am Gerät notwendig,

zuerst die elektrische Stromversorgung unterbrochen werden oder deren Rückstellung versehentlich erfolgen kann.

6 Geeignete automatische Schutzschalter verwenden, abhängig von den elektrischen Kenndaten des Installationsbereichs der Vorrichtung und

den einschlägigen Vorschriften.

7 Stets zuerst den Schutzleiter (Erdung) und danach die Phasenleiter anschließen. Ist ein Ausbau der Vorrichtung notwendig, stets zuerst die

Phasenleiter und danach den Schutzleiter abklemmen. Prüfen, ob die Erdung des Gebäudes gemäß den einschlägigen Vorschriften sachgemäß ausgeführt wurde.

DIESE ANLEITUNG MUSS DEM BENUTZER AUSGEHÄNDIGT WERDEN.

DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEND ENTSORGEN

betragen.

. Keine Vorrichtungen mit automatischer oder zeitgesteuerter Rückstellung verwenden

muss

Produktübersicht

210004

142

100

42,5

210100

210510

30 p.1,5B80C55

210001

A32B80C

OUT

ode 210100 Steuerzentrale zur Multizonen-Temperaturregelung mit Funkübertragung.

C Code 210510 Elektronische Steuerung mit Funkübertragung. Für Thermostatventile und Thermostatventil-Unterteile. Code 210001 Raumtemperatursensor mit Funkübertragung. Für die Überwachung der Temperatur in den einzelnen Zonen oder Räumen (optional).

ode 210004 Speisegerät für die Steuerzentrale (optional).

ode 210005 Manipulationsschutz (optional).

C Code 210011 Funkverstärker mit Stecker für Netzsteckdose (optional). Code 210010 Funkverstärker, Einbauausführung (optional). Code 210006 Klick-Taste (optional).

Technische Eigenschaften

Steuerzentrale zur Multizonen-Temperaturregelung mit Funkübertragung, Code 210100

Für die Steuerung von elektronischen Bedienelementen, Code 210510. Funkkommunikation: RF 868MHz - EnOcean-Protokoll Reichweite der Übertragung: 30 m in geschlossenen Räumen Display: Graftisches TFT-Farbdisplay Betriebsart: Bedientasten. Optionen für die Temperaturregelung: bis zu 8 verschiedene Zonen Wochenprogrammierung: Funktionen: Auto - Ferien - Öko – Komfort Versorgungsspannung: 24 V (dc) Max. zulässiger Hilfsschaltstrom (NO) für Heizanforderung: 5 A Schutzart: IP 30 Verbrauch: 0,6W (0,1W in Standby-Betrieb) Umgebungstemperatur: 0÷50°C Lagertemperatur: -20÷70°C Relative Luftfeuchtigkeit: 10÷90 % Beibehaltung der Uhrdaten ohne Versorgungsspannung: 2 Std. Beibehaltung der eingestellten Daten ohne Versorgungsspannung: unendlich

Speisegerät Code 210004 für Steuerzentrale Code 210100

Versorgungsspannung: 230 V (ac) Ausgangsspannung: 24 V (dc) Ausgangsstrom: 180 mA Ausgangsleistung: 4,2 W Abmessungen: 42,5x40x22 mm

Elektronische Steuerung mit Funkübertragung, Code 210510

Für Heizkörper-Thermostatventile und Thermostatventil-Unterteile. Betriebsart: berührungsempfindliche (Touch-) Tasten, integrierter Temperatursensor. Kombinierbar mit Steuerzentrale zur Multizonen-Temperaturregelung, Code 210100. Funkkommunikation: RF 868MHz - EnOcean-Protokoll Installation über Schnellkupplung mit Adapter. Batteriebetrieb: 2 x 1,5 V Mignon Alkali-Batterie Schutzart: IP 30 Umgebungstemperatur: 0÷50°C Lagertemperatur: -20÷70°C Relative Luftfeuchtigkeit: 10÷90 % (nicht kondensierend)

Raumtemperatursensor mit Funkübertragung, Code 210001

Für die Überwachung der Temperatur in einer Zone oder einem Raum. Einbau: mit doppelseitigem Klebeband oder Senkschraube Umgebungstemperatur: 0÷40°C Lagertemperatur: -20÷60°C Relative Luftfeuchtigkeit: 10÷100 % Max. Betriebszeit bei 100% geladener Batterie und absoluter Dunkelheit: ca. 100 Std. Reichweite der Übertragung: 30 m in geschlossenen Räumen Übertragungsintervall: < 600 s Funkkommunikation: RF 868MHz - EnOcean-Protokoll Kombinierbar mit Steuerzentrale zur Multizonen-Temperaturregelung, Serie 210 Versorgungsspannung: batterielos mit Solarzelle Schutzart: IP 30

Abmessungen

SAMSTAG

14.09.13 18:14

MENÜ

INFO

KÜCHE

MODUS

20.0°C

23 .9

°C

KOMFORT-MODUS BIS 14:00 AM

Display und Bedienelemente

SAMSTAG

14.09.13 18:14

MENÜ

INFO

KÜCHE

MODUS

20.0°C

23 .9

°C

KOMFORT-MODUS BIS 14:00 AM

TASTE

„ZURÜCK“

TASTE

„BESTÄTIGEN“

ALARM

LISTE DER ZONEN

AUSWAHL DES

BETRIEBSMODUS FÜR

DIE ZONE

EINGESTELLTE

TEMPERATUR

(SOLLWERT)

STATUSINFORMATIONEN

TASTE

„AUFWÄRTS“

TASTE

„ABFWÄRTS“

HAUPTMENÜ

IN DER ZONE ERFASSTE

TEMPERATUR

TAG - DATUM - UHRZEIT

AKTIVIERTE

HEIZANFORDERUNG

ZUGRIFF AUF MENÜ

„OPTIONEN“

MENÜ „INFO“ ZUR ANZEIGE

DES ANLAGENSTATUS

Im Hauptmenü auswählbare Schnellfunktionen (nach der ersten Installation)

MENÜ

INFO

KÜCHE

MODUS

20.0°C

KOMFO

KÜCHE

MODUS

20.0°C

KOMFORT-MODUS BIS 14:00 AM

MODUS

KÜCHE

MODUS

KÜCHE

MODUS

20.0°C

MODUS

20.0°C

OMK

KÜCHE

MODUS

20.0°C

KOMFO

KÜCHE

MODUS

KÜCHE

MODUS

20.0°C

MODUS

KOMFO

20.0°C

MODUS

KOMFO

Anzeige des Status einzelner Zonen

Schnelle Änderung des Betriebsmodus der einzelnen Zonen

Vorübergehende Aktivierung des Komfort-Modus für eine Zone (Erzwingen des Sollwerts)

Mit der Aufwärts-/Abwärts-Taste auf dem Display das erste Feld oben links (in diesem Beispiel „KÜCHE“) auswählen. Die Taste „Bestätigen“ wiederholt drücken, um die Daten in Bezug auf die anderen Zonen anzuzeigen. Auf dem Display werden die erfasste Temperatur und der Status der Heizung in der ausgewählten Zone angezeigt.

Die Option „MODUS“ mit der Aufwärts-/Abwärts-Taste auswählen und die Taste „Bestätigen“ drücken. Nun können folgende Optionen ausgewählt werden:

- AUTO, die Steuerzentrale stellt den Betriebsmodus für die einzelne

entsprechend dem im Menü ZONENPROGRAMM eingestellten Zeitprogramm ein

SPAREN, die Steuerzentrale stellt den Betriebsmodus entsprechend dem im Menü

ZONENPROGRAMM eingestellten Zeitprogramm ein, allerdings mit einer um 3°C niedrigeren Temperatur als die eingestellte Temperatur.

- AUS, die Steuerzentrale schaltet die Heizung aus (OFF) und schließt alle Ventile

der einzelnen Zone (sofern angeschlossen). Die Frostschutztemperatur (8°C) bleibt in jedem Fall aktiviert.

Um den gleichen Betriebsmodus für alle Zonen zu aktivieren, die Angaben im Kapitel MENÜ ZONENMODUS befolgen.

Die Option der eingestellten Temperatur (Sollwert) mit der Aufwärts-/Abwärts-Taste auswählen und die Taste „Bestätigen“ drücken. Den Wert mit der Aufwärts-/AbwärtsTaste auf den gewünschten Wert einstellen. Die Taste „Bestätigen“ drücken. Die Dauer der Komfortzeit mit der Aufwärts-/Abwärts-Taste zwischen mindestens 30 Minuten und höchstens 24 Stunden eingeben. Die Taste „Bestätigen“ drücken, um zum Hauptmenü zurückzukehren.

Zone

INFO

Die Option „INFO“ mit der Aufwärts-/Abwärts-Taste auswählen und die Taste „Bestätigen“ drücken. Nun kann eine Übersicht über den Funktionsstatus der verschiedenen vorhandenen Zonen angezeigt werden. Insbesondere: TEMP = in der Zone erfasste Temperatur SETP = eingestellte Regelungstemperatur (Sollwert) VENT = offen/geschlossen HINWEIS Die angezeigten Daten werden alle 10 Minuten aktualisiert.

Funktionsweise

Die Steuerzentrale steuert die Temperatur in den verschiedenen Räumen anhand der Überwachung der elektronischen Thermostatventile, die an den Ventilen der einzelnen Heizkörper installiert sind. Wir empfehlen, die Steuerzentrale an einer zentralen Stelle in der Wohnung zu installieren. Der Temperatursensor meldet der Steuerzentrale die in den einzelnen Zonen erfasste Temperatur und regelt das Öffnen des Heizkörperventils entsprechend. In das elektronische Thermostatventil ist ein Temperatursensor integriert, der zum Einsatz kommt, wenn kein eigener Temperatursensor vorhanden ist oder wenn ein Kommunikationsproblem vorliegt, womit die stets einwandfreie Funktionsweise der Anlage garantiert ist. In diesem Fall gilt die durchschnittliche Temperatur der von den Sensoren der in der Zone installierten Thermostatventile erfassten Temperaturen. Die Steuerzentrale ist mit einem eigenen Temperatursensor ausgestattet, der verwendet wird, wenn keine anderen Sensoren vorhanden sind.

Auswahl der Position für die Steuerzentrale

Die Steuerzentrale mit Code 201500 benötigt eine 24 V dc Versorgungsspannung. Das optional verfügbare

Speisegerät mit Code 210004 kann in einem eigenen Kasten für den Einbau in eine Wand installiert werden. Die Steuerzentrale fern von Türen, Fenstern, Heizkörpern und indirekten Wärmequellen sowie möglichst in einer Höhe zwischen 1,2 m - 1,5 m installieren. Die maximale Übertragungsreichweite in geschlossenen Räumen ohne besondere Hindernisse (wie z.B. dicke Wände aus Stahlbeton, Türen oder Abschirmungen aus Metall etc.) beträgt 30 m (70 m im Freien).

Die Steuerzentrale steuert bis zu 8 Zonen, die ihrerseits einzeln bis maximal 4 Thermostatventile steuern (insgesamt sind somit bis zu 32 Thermostatventile möglich).

Es wird empfohlen, die Vorrichtung nicht in Metallstrukturen zu installieren, da sich die Übertragungsreichweite anderenfalls möglicherweise verringert. Die Entfernung zwischen den Thermostatventilen oder der Steuerzentrale und anderen Geräten wie z.B. Computer oder Systeme, die Hochfrequenzsignale aussenden, muss mindestens 0,5 m betragen.

Anwendungsbeispiele

Regelung der Zonen mit Kesselsteuerung, eigenständige Anlage

Die Steuerzentrale erhält das Signal vom Temperatursensor und bestimmt, ob die Beheizung der betreffenden Zone notwendig ist. Die Ventile in dieser Zone werden entsprechend eingestellt. Der Kessel wird über den zugehörigen Ausgang (Relais) aktiviert, wenn mindestens eine der Zonen erwärmt werden muss.

Regelung der Zonen mit Kesselsteuerung, zentral gesteuerte Anlage

Die Steuerzentrale erhält das Signal vom Temperatursensor und bestimmt, ob die Beheizung der betreffenden Zone notwendig ist. Die Ventile in dieser Zone werden entsprechend eingestellt.

Installation der elektronischen Steuerung am Ventil des Heizkörpers

Den (im Lieferumfang enthaltenen) Adapter von Hand fest an das Ventil schrauben.

Den Sicherungsstift wie auf der Abbildung dargestellt mit einem Stift eindrücken und den Deckel abziehen.

Das Bedienelement am Ventil einsetzen. Den Freigabehebel gedrückt halten und fest senkrecht zum Ventil drücken, um das Bedienelement am Adapter zu befestigen.

Zwei 1,5 V MignonBatterien einsetzen;

dabei auf die korrekte Polarität achten.

Die rote LED blinkt 2 Mal.

Bei der Installation in öffentlichen Bereichen kann der Manipulationsschutz installiert werden, um Diebstahl/Schäden vermeiden. Die zugehörige Schraube in der Sicherungsbohrung einschrauben.

Hinweis:Das Thermostatventil wird werkseitig auf die komplett geöffnete Ventilposition eingestellt (um die Installation zu vereinfachen). Nach dem Einsetzen der Batterien wird der Motor nicht gestartet: Erst nach der Verbindung mit der Steuerzentrale beginnt das Thermostatventil mit der Regelung; es wird daher empfohlen, das Thermostatventil stets vor der Verbindung am Ventil zu installieren. Bei der ersten Inbetriebnahme erfolgt die Nullstellung (Kontrolle des Hubs des Heizkörperventils). Bei Bedarf können die Werkseinstellungen des Thermostatventils wiederhergestellt werden. Siehe Abschnitt „SPEZIELLE VORGÄNGE“.

Den (im Lieferumfang enthaltenen) SicherheitsBefestigungsring einsetzen.

Den Deckel am Gehäuse des Bedienelements anbringen.

Das Bedienelement ist damit installiert und kann mit der Steuerzentrale verbunden werden. Die rote LED blinkt weiterhin alla zwei Minuten 2 Mal, bis die Verbindung hergestellt wurde. (Das Bedienelement ist in dieser Phase noch nicht zur Regelung bereit.)

Wandmontage der Steuerzentrale

Für die Wandmontage kann ein Einbaugehäuse vom Typ Bticino Living 503E verwendet werden. Das Speisegerät am Boden des Gehäuses befestigen.

Die Versorgungsspannung ausschalten, bevor elektrische Anschlüsse vorgenommen werden.

Die Stromversorgung an das 24 V dc Speisegerät anschließen; dabei auf die korrekte Polarität achten. Der maximale Querschnitt der Versorgungskabel beträgt 2,5 mm

und

die maximale Länge der 24 V dc Kabel beläuft sich auf 10 m. Auf die korrekte Polarität achten und die elektrischen Anschlüsse unter Beibehaltung der Isolierung vornehmen, um Stromschläge oder Schäden an der Vorrichtung zu vermeiden. Das Speisegerät kann unter Beachtung der Angaben nach Bedarf positioniert werden.

Die Frontblende der Steuerzentrale abnehmen; hierzu auf die beiden unteren Sicherungsklammern drücken und dabei darauf achten, den Kunststoff nicht zu beschädigen.

Das Display nicht berühren und nicht darauf drücken, um dauerhafte Schäden zu vermeiden.

Das 24 V dc Versorgungskabel durch das mittlere Loch in der rückseitigen Abdeckung der Steuerzentrale führen.

Mit einer Zange den überflüssigen Abschnitt abtrennen. Die Abdeckung mit den im Lieferumfang enthaltenen Schrauben befestigen.

Die Versorgungskabel an den Steckverbinder anschließen; dabei auf die korrekte Polarität achten: Die Kabel am Steckverbinder zur

Steuerung des Kessels (sofern vorhanden) anschließen.

STECKVERBINDER STECKVERBINDER

KONTAKT ZU KESSEL 24 V (dc) VERSORGUNG

Die Frontblende einsetzen; hierzu die Oberseite der Abdeckung korrekt

anfügen und leicht drücken, bis sie einrastet.

Es ist möglich, eine Manipulationsschutzschraube einzusetzen, um zu verhindern, dass Unbefugte die Steuerzentrale öffnen. Hierzu das zugehörige Loch an der Unterseite der Steuerzentrale verwenden.

Die Stromversorgung der Steuerzentrale einschalten.

Konfiguration der Steuerzentrale

CALEFFI WICAL

V01.03V01.03

CALEFFI WICAL

V01.03

CALEFFI WICAL

ITALIANO

DEUTSCH

ENGLISH

FRANCAIS

ENGLISH

DEUTSCH

FRANCAIS

24.04.2014

UHR

:00

UHRZEIT UND DATUM EINSTELLEN

UHRZEIT UND D TUM EINSTELLENAUHRZEIT UND D

UHR

24.04.2014

NEIN

THERMOSTATVENTILE

SOLL DIE STEUERZENTRALE DIE

THERMOSTATVENTILE DES HEIZKÖRPERS STEUERN?

SOLL DIE STEUERZENTRALE DIE

THERMOST

TVENTILE DES HEIZKÖRPERS STEUERN?

SOLL DIE STEUERZENTRALE DIE

NEIN

(HINWEIS: Durch Drücken von „Zurück“ kann jederzeit zum vorherigen Bildschirm zurückgekehrt werden.)

Nach dem Anschluss der Steuerzentrale an die Stromversorgung erscheint auf dem Display die Willkommensseite. Die Taste „Bestätigen“ drücken, um fortzufahren.

Die gewünschte Sprache mit der Aufwärts-/AbwärtsTaste auswählen. HINWEIS: Durch Drücken der Taste „Zurück“ kann jederzeit zu den verschiedenen Auswahlbildschirmen zurückgekehrt werden.

Die Uhrzeit mit der Aufwärts-/Abwärts-Taste ändern und die Taste „Bestätigen“ drücken, um fortzufahren. Das gleiche Verfahren gilt für die Einstellung von Minuten und Datum.

Angeben, ob die Steuerzentrale die

Thermostatventile des Heizkörpers steuern soll.

Bei der Installation mit elektronischen

Bedienelementen die Option JA auswählen. Bei der Verwendung als einfaches Zeitthermostat zum Ein/Ausschalten ausschließlich des Kessels oder eines anderen Geräts (z.B. Zonenventil) die Option NEIN auswählen.

NEIN

KESSEL

SOLL DIE STEUERZENTRALE

EINEN KESSEL STEUERN?

SOLL DIE STEUERZENTRALE

EINEN KESSEL STEUERN?

SOLL DIE STEUERZENTRALE

KESSEL

NEIN

ZONEN

DIE STEUERZENTRALE

WIE VIELE ZONEN SOLL SIE STEUERN?

DIE PFEILE ZUM ÄNDERN VERWENDEN

VIELE ZWIE 8ONEN SOLL SIE STEUERN?VIELE Z

ALEDIE STEUERZENTR

ONENZ

DIE PFEILE ZUM ÄNDERN WENDENVERDIE PFEILE ZUM ÄNDERN

VORWÄRTS

KAMMER

WOHNBEREICH

ZIMMER 2

BADEZIMMER

BADEZIMMER 2

KÜCHE

EINGANGSBEREICH

ESSZIMMER

WOHNBEREICH

AUSWÄHLEN, UM NAMEN ZU ÄNDERN

WOHNBEREICH

KAMMER

BADEZIMMER

ZIMMER 2

TSWÄRVOR

WOHNBEREICH

KAMMER

BADEZIMMER

ZIMMER 2

KÜCHE

BADEZIMMER 2

WOHNBEREICH

ESSZIMMER

EINGANGSBEREICH

AUSWÄHLEN, UM NAMEN ZU ÄNDERNAUSWÄHLEN, UM NAMEN ZU ÄNDERN

ZONENMANAGER

INSTALLIEREN

OPTION AUSWÄHLEN

DO.

24.04.14

00:29

SENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

RESET

ZONENMANAGER

24.04.14

DO.

SENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

ZONENMANAGER

00:29

SENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

RESET

OPTION AUSWÄHLENOPTION AUSWÄHLEN

Angeben, ob die Steuerzentrale den Kessel über den

zugehörigen (zu verkabelnden) Kontakt steuert oder

nicht. Bei einer eigenständigen Anlage die Option „JA“

und bei einer zentral gesteuerten Anlage die Option

„Nein“ auswählen.

Die Anzahl Zonen auswählen, die von der Steuerzentrale

gesteuert werden sollen. Maximal sind 8 Zonen möglich.

Auf dem Display werden die Zonen in der ausgewählten

Anzahl automatisch mit ihrem Namen angezeigt.

HINWEIS: Der Name der Zonen kann nach Auswahl der betreffenden Zone im Menü zur Textänderung nach Bedarf geändert werden.

Nach Drücken von „VORWÄRTS“ wird mit der Installation fortgefahren.

Die Basiskonﬁguration der Steuerzentrale ist damit

abgeschlossen. Die elektronischen Bedienelemente sind noch nicht verbunden und damit noch nicht aktiv. Die Taste „Zurück“ zweimal drücken, um das Hauptmenü oder den nächsten Abschnitt (Verbindung zu Steuerzentrale-Thermostatventil/Temperatursensor) zu öffnen.

SAMSTAG

14.09.13 18:14

MENÜ

INFO

KÜCHE

MODUS

20.0°C

23 .9

°C

KOMFORT-MODUS BIS 14:00 AM

20.0°C

MODUS

KÜCHE

INFO

MENÜ

18:14

14.09.13

MST

°C

OMFORK M-MODUS BIS 14:00 ATOMFOR

MENÜ

OPTION AUSWÄHLEN

DO.

24.04.14

14:48

ZONENPROG RAMM

SOMMER / WINTER

EINSTELLUNGEN

ZONENMODU S

INSTALLATION

24.04.14

O.D

14:48

MENÜ

MMAOGRONENPRZ

/ WINTERSOMMER

UNGENEINSTELL

ONENMODUSZ

OPTION A ÄHLENUSWOPTION A

INSTALLIEREN

DO.

24.04.14

14:49

DIE INSTALLATIONSVERWALTUNG WIRD GEÖFFNET

ÄNDERUNGEN KONNEN ZU STÖRUNGEN

DES SYSTEMS FÜHREN.

5 SEK LANG OK DRÜCKEN

UM FORTZUFAHREN

ÄNDERUNGEN K

TIONSVER

24.04.14

O.D

5 SEK LANG OK DRÜCKEN

STEMS FÜHREN.DES SY

ÖRUNGENONNEN ZU STÄNDERUNGEN K

TWIRD GEÖFFNE

TIONSVER

14:49

5 SEK LANG OK DRÜCKEN

AHRENTZUFUM FOR

Verbindung von Steuerzentrale und Temperatursensor und Thermostatventil

Die Steuerzentrale kann mit maximal 8 Raumtemperatursensoren (die ebenso vielen „Zonen“ entsprechen) und 4 elektronischen Bedienelementen für jede Zone und somit insgesamt 32 elektronischen Bedienelementen verbunden werden. Dieses Verfahren für alle Zonen der Anlage wiederholen.

Im Hauptmenü die Option MENÜ auswählen.

Die Option INSTALLATION auswählen.

Die Taste „Bestätigen“ mindestens 5 Sekunden lang gedrückt halten.

INSTALLIEREN

OPTION AUSWÄHLEN

4.04.14

14:48

ENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

ZONENMANAGER

RESET

ZONENMANAGER

4.04.14

ENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

ZONENMANAGER

14:48

ENSORKALIBRIERUNG

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

RESET

OPTION AUSWÄHLENOPTION AUSWÄHLEN

INSTALLIEREN

OPTION AUSWÄHLEN

DO.

24.04.14

4:48

ZONE HINZUFÜGEN

ZONE ÄNDERN

ZONE LÖSCHEN

24.04.14

DO.

ZONE ÄNDERN

4:48

ZONE HINZUFÜGEN

ZONE LÖSCHEN

OPTION AUSWÄHLENOPTION AUSWÄHLEN

INSTALLIEREN

DIE ZU BESTÄTIGENDE ZONE WÄHLEN

DO.

24.04.14

14:48

KAMMER

WOHNBEREICH

BADEZIMMER

ZIMMER 2

KÜCHE

BADEZIMMER 2

ESSZIMMER

EINGANGSBEREICH

24.04.14

DO.

KAMMER

WOHNBEREICH

ZIMMER 2

BADEZIMMER

14:48

KAMMER

WOHNBEREICH

EINGANGSBEREICH

ESSZIMMER

BADEZIMMER 2

KÜCHE

ZIMMER 2

BADEZIMMER

DIE ZU BESTÄTIGENDE ZONE WÄHLENDIE ZU BESTÄTIGENDE ZONE WÄHLEN

WOHNBEREICH

ZONE KONFIGURIEREN

DO.

24.04.14

14:48

KEIN SENSOR ODER VENTIL

INSTALLIERT

HINZUFÜGEN

LÖSCHEN

TEST

ÄNDERN

24.04.14

DO.

ODER VENTIL

KEIN SENSOR

14:48

WOHNBEREICH

TALLIER

ODER VENTIL

KEIN SENSOR

HINZUFÜGEN

ÄNDERN

TEST

LÖSCHEN

ZONE KONFIGURIERENZONE KONFIGURIEREN

Die Option ZONENMANAGER auswählen.

Die Option ZONE ÄNDERN auswählen.

Die zu konﬁgurierende Zone auswählen.

Die Option HINZUFÜGEN auswählen.

Nun kann der Temperatursensor oder das Thermostatventil verbunden werden.

WOHNBEREICH

HINZUFÜGEN

4.04.14

14:48

FENSTERSENSOR

TEMPERATURSENSOR

THERMOSTAT

TEMPERA

4.04.14

14:48

WOHNBEREICH

FENSTERSENSOR

THERMOST

HINZUFÜGEN

WOHNBEREICH

EINEN SENSOR HINZUFÜGEN

DO.

24.04.14

4:48

SENSORTASTE JETZT INNERHALB VON 2 MINUTEN

MIT EINEM GEEIGNETEN INSTRUMENT DRÜCKENMIT EINEM GEEIGNETEN INSTRUMENT DRÜCKEN

SENSOR

24.04.14

DO.

MIT EINEM GEEIGNETEN INSTRUMENT DRÜCKEN

ASTE JETZT INNERHALB VON 2 MINUTEN

4:48

WOHNBEREICH

EINEN SENSOR HINZUFÜGENEINEN SENSOR HINZUFÜGEN

WOHNBEREICH

EINE BELIEBIGE TASTE DRÜCKEN

DO.

24.04.14

14:48

DER TEMPERATURSENSOR IN DER FOLGENDEN

ZONE WURDE ERFOLGREICH AKTUALISIERT:

WOHNBEREICH

ZONE WURDE ERFOLGREICH AKTUALISIER

DER TEMPERA

24.04.14

DO.

WOHNBEREICH

:TZONE WURDE ERFOLGREICH AKTUALISIER

14:48

WOHNBEREICH

EINE BELIEBIGE T

Verbindung von Steuerzentrale und Temperatursensor

Im Menü HINZUFÜGEN die Option TEMPERATURSENSOR auswählen.

1a.

Eine beliebige Taste drücken, um die Verbindung zu starten.

Die Sensortaste innerhalb von zwei Minuten drücken.

Für die Verbindung eine kleine Spitze, beispielsweise eine Büroklammer, verwenden. Die Spitze in das zugehörige Loch auf der Rückseite des Temperatursensors einsetzen.

Nach erfolgreich abgeschlossenem Vorgang wird eine

Meldung zur Bestätigung angezeigt. Schlägt die Verbindung fehl, erscheint ein Alarmsignal. In diesem Fall den Vorgang wiederholen oder im Abschnitt „FehlerAlarme“ nachlesen.

Den Sensor mit dem im Lieferumfang enthaltenen Klebeband oder einer Senkschraube im Loch in der Unterseite an der Wand positionieren.

Der Temperatursensor wird komplett ungeladen geliefert, muss jedoch ausreichend geladen sein, um mit der Steuerzentrale verbunden werden zu können. Es reicht bereits aus, ihn 2 Stunden lang in einer hellen bzw. beleuchteten Umgebung zu positionieren, um die für die Verbindung mindestens notwendige Auﬂadung sicherzustellen. Die direkte Aussetzung gegenüber Sonnenlicht oder Wärmequellen verfälscht die Messung der realen Raumtemperatur. Den Sensor fern von Türen, Fenstern, Heizkörpern und indirekten Wärmequellen sowie möglichst in einer Höhe zwischen 1,2 und 1,5 m positionieren.

OHNBEREICH

DEN HINZUZUFÜGENDEN APPARAT WÄHLEN

DO.

24.04.14

14:48

FENSTERSENSOR

TEMPERATURSENSOR

THERMOSTAT

24.04.14

DO.

TEMPERA

14:48

OHNBEREICH

FENSTERSENSOR

THERMOST

DEN HINZUZUFÜGENDEN APP

T WÄHLEN

WOHNBEREICH

4.04.14

14:48

INNERHALB VON 2 MINUTEN 2 SEKUNDEN LANG EINE TASTE DES VENTILS DRÜCKEN

RADIATOR

OPTION AUSWÄHLEN

DO.

24.04.14

14:48

ALUMINIUM

GUSSEISEN / STAHL

GUSSEISEN / ST

14:48

UMINIUMAL

OPTION A ÄHLENUSWOPTION A

Verbindung von Steuerzentrale und Thermostatventil

Hinweis: Das Thermostatventil muss unbedingt am Heizkörper installiert werden, bevor die Verbindung mit der

Steuerzentrale vorgenommen wird.

Im Menü HINZUFÜGEN die Option THERMOSTATVENTIL

auswählen.

1a.

Eine beliebige Taste drücken, um die Verbindung zu

starten.

Innerhalb von 2 Minuten 2 Sekunden lang eine beliebige

Taste am Ventil drücken. Hierzu kann eine der vier Tasten

an der Oberseite des Ventils

verwendet werden.

Den Heizkörpertyp auswählen, an dem das

Thermostatventil installiert ist, um die

Temperatureinstellung zu optimieren.

Hinweis: Um die Thermostatventile und ihre Position problemlos zu identiﬁzieren, wird empfohlen, das Installationsschema an der zugehörigen Stelle im Abschnitt „INSTALLATIONSSCHEMA DER THERMOSTATVENTILE“ am Ende des Handbuchs einzufügen. Dies vereinfacht bestimmte Vorgänge wie z.B. das Ausﬁndigmachen der Thermostatventile mit leerer Batterie (jedem Thermostatventil wird eine Kennnummer zugeordnet, beispielsweise „VENTIL 1“).

MENÜ ZONENMODUS (Auswahl des Betriebsmodus der Anlage)

AUTO

Entsprechend dem eingestellten Zeitprogramm (normaler Betrieb nach Zeitspanne) stellt die Steuerzentrale den gleichen Betriebsmodus für alle Zonen ein. Im Menü ZONENPROGRAMM können die Zeitspannen individuell für die einzelnen Zonen eingestellt werden. Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ

Den Angaben auf dem Bildschirm folgen, um die Einstellung zu aktivieren.

SPAREN

Entsprechend dem eingestellten Zeitprogramm (normaler Betrieb nach Zeitspanne) stellt die Steuerzentrale den gleichen Betriebsmodus für alle Zonen ein, allerdings mit einer um 3°C niedrigeren Temperatur als die eingestellte Temperatur. Ausgehend vom Hauptmenü Folgendes auswählen:

–> –>

ZONENMODUS AUTO

MENÜ

Den Angaben auf dem Bildschirm folgen, um die Einstellung zu aktivieren.

FERIEN

Die Steuerzentrale schaltet die Heizung bis zur Uhrzeit und zum Datum der Rückkehr aus den Ferien aus (OFF) und schließt alle Ventile und den Kessel (sofern angeschlossen). Die Frostschutztemperatur (8°C) bleibt in jedem Fall aktiviert. Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ ZONENMODUS

–> –>

Den Angaben auf dem Bildschirm folgen, um die Einstellung zu aktivieren.

HEIZUNG AUS

MENÜ

Den Angaben auf dem Bildschirm folgen, um die Einstellung zu aktivieren.

–> –> SPAREN

ZONENMODUS SPAREN

–> –>

ZONENMODUS

HEIZUNG AUS

FERIEN

MENÜ SOMMER/WINTER (Auswahl des Betriebsmodus Winter/Anlage im Sommer ausgeschaltet)

Die Steuerzentrale ermöglicht die Auswahl des Betriebsmodus „Winter“ und „Sommer“. Ausgehend vom Hauptmenü Folgendes auswählen:

–>

MENÜ

Den gewünschten Betriebsmodus auswählen und die Taste „Bestätigen“ drücken. Im Betriebsmodus „Winter“ sind alle konﬁgurierten Heizeinstellungen aktiviert. Im Betriebsmodus „Sommer“ sind sie komplett deaktiviert.

Die Ventile werden geschlossen und der Kesselkontakt bleibt deaktiviert. In diesem Betriebsmodus wird die Kommunikation zwischen der Steuerzentrale und den Thermostatventilen reduziert (und die Kommunikationszeiten zwischen den Vorrichtungen bis zu 20 Minuten verlängert), was die Lebensdauer der Batterien der Thermostatventile verlängert.

Hinweis: Bei der erneuten Inbetriebnahme im Winter ist möglicherweise eine Wartezeit von bis zu 20 Minuten notwendig, um die Anlage zu aktivieren (Aktivierung des Kessels und Öffnen der Thermostatventile).

Es wird empfohlen, die Batterien im Sommer nicht zu entfernen, damit die Thermostatventile den Blockierschutz (ein komplettes Öffnen und Schließen alle 10 Tage) aktivieren können.

MENÜ EINSTELLUNGEN

Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ

UHR

SPRACHE

Bildschirm folgen.

- HAUPTZONE. Wählt die gewünschte Zone aus, die im Hauptmenü angezeigt wird. Den Angaben

- BACKLIGHT. Konﬁguriert das Zeitintervall vor dem automatischen Ausschalten des Bildschirms.

- FARBEN. Wählt die Farben des Displays aus.

SZENARIO

bestimmten Zeitpunkt zu verwenden. Zur Verfügung stehen drei Szenarien. Den Angaben auf dem Bildschirm folgen.

TON

SOMMER/WINTER

–>

EINSTELLUNGEN

Ermöglicht es, das Datum und die Uhrzeit zu ändern. Den Angaben auf dem Bildschirm folgen.

Ermöglicht die Auswahl der Sprache, in der das Menü angezeigt wird. Den Angaben auf dem

Ermöglicht die individuelle Einstellung des Displays mit den folgenden Optionen:

auf dem Bildschirm folgen.

Dieser Wert kann auf 1 bis 15 Minuten eingestellt werden. Den Angaben auf dem Bildschirm folgen.

Ermöglicht es, alle Parameter der Steuerzentrale zu speichern und anschließend zu einem

Aktiviert/deaktiviert den Ton. Den Angaben auf dem Bildschirm folgen.

MENÜ ZONENPROGRAMM

START

07:30 12:00 18:00

ANDERE

ENDE 08:30 13:30 22:30

SETP

22.0°C

16.0°C

WOHNBEREICH

ZONENPROGRAMM

DO.

24.04.14

4:48

MONTAG

EINEN TAG WÄHLEN

Von Uhrzeit

Bis Uhrzeit

Für die Komfortzeit eingestellte Temperatur

Für die Dämpfungszeit eingestellte Temperatur (außerhalb der eingestellten Uhrzeiten)

(Programmierung der Betriebszeiten der Anlage)

ÄNDERN

Die Steuerzentrale ermöglicht es, für jede Zone bis zu 4 Komfortzeiten (Einschalten) pro Tag mit der Uhrzeit für Beginn und Ende dieser Zeit sowie der Solltemperatur einzustellen. Während der nicht programmierten Zeiten wird die Dämpfungstemperatur beibehalten. Die Steuerzentrale regelt die einzelnen Zonen über die entsprechende Aktivierung von Kessel und Ventilen, um die Solltemperatur beizubehalten. Bei der ersten Konﬁguration weist die Steuerzentrale jeder Zone automatisch Standardparameter zu (siehe nachstehendes Schema).

Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ

ZONENPROGRAMM

–> –> ÄNDERN

ÄNDERN

Die zu ändernde Zone auswählen, z.B. „WOHNBEREICH“. Der folgende Bildschirm wird angezeigt:

Nach Drücken der Taste „Bestätigen“ für den ausgewählten Wochentag können die folgenden Parameter geändert werden:

HINZUFÜGEN

einzustellen. Maximal sind vier Zeitspannen möglich. Den Angaben auf dem Bildschirm folgen, um

den Vorgang durchzuführen.

ÄNDERN

(Regeltemperatur) einzustellen. Den Angaben auf dem Bildschirm folgen, um den Vorgang

durchzuführen.

LÖSCHEN

durchzuführen.

KOPIEREN

zu übernehmen. Den Angaben auf dem Bildschirm folgen, um den Vorgang durchzuführen. Diese

Funktion ist sehr hilfreich, wenn das gleiche Programm für alle Wochentage übernommen werden

soll. Hierzu einfach wiederholt die Taste „Bestätigen“ drücken.

Ermöglicht es, eine Zeitspanne mit Beginn und Ende sowie den Sollwert (Regeltemperatur)

Ermöglicht es, die Werte einer vorhandenen Zeitspanne mit Beginn und Ende sowie den Sollwert

Ermöglicht es, eine Zeitspanne zu löschen. Den Angaben auf dem Bildschirm folgen, um den Vorgang

Ermöglicht es, die Einstellungen eines beliebigen Wochentags zu kopieren und für alle anderen Tage

WIEDERHERSTELLEN

MORGEN MITTAG ABEND WOCHENENDE

DO.

24.04.14

14:48

DAS WOCHENPROGRAMM UNTER DEN

VERFÜGBAREN PROGRAMMEN WÄHLEN

Programm mit Zeitprogrammen für Morgen, Mittag, Abend. Wochenende mit durchgehender Betriebszeit mit nur einer Zeitspanne. Komfort-/Dämpfungstemperatur 22-16°C.

PROGRAMM 1

PROGRAMM 2

PROGRAMM 3

PERSÖNLICH

Programm mit zwei Zeitprogrammen für Morgen, Mittag, Abend und Wochenende mit durchgehender Betriebszeit. Komfort-/Dämpfungstemperatur 22-16°C.

Programm für Zweitwohnung, Freitagabend und Wochenende mit durchgehender Betriebszeit und andere Wochentage mit Frostschutztemperatur (8°C).

Vom Benutzer individuell einstellbares Programm. Durch Verwendung von , die Funktion im MENÜ ZONENPROGRAMM, kann hier ein Wochenprogramm einer bestimmten Zone gespeichert werden, die bereits in der Steuerzentrale vorhanden ist. Diese Funktion ist sehr nützlich, wenn ein vom Benutzer erstelltes Programm in kurzer Zeit wiederhergestellt werden soll.

SPEICHERN

iese Funktion ermöglicht es, die Zeitspannen für jede Zone ausgehend von 4 gespeicherten WOCHENPROGRAMMEN

D einzustellen; ein Programm hiervon kann benutzerdeﬁniert werden.

Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ

–> –>

ZONENPROGRAMM

WIEDERHERSTELLEN

Die zu ändernde Zone (oder mehrere Zonen) auswählen, z.B. „WOHNBEREICH“. Der folgende Bildschirm wird angezeigt:

SPEICHERN

Siehe letzten Eintrag des Menüs „WIEDERHERSTELLEN“.

KOPIEREN

Diese Funktion ermöglicht es, die Wochenprogramme für eine oder mehrere Zonen zu kopieren. Sie ist sehr nützlich, wenn zwei oder mehreren Zonen der Wohnung die gleichen Einstellungen zugewiesen werden sollen.

Ausgehend vom Hauptmenü Folgendes auswählen:

MENÜ ZONENPROGRAMM KOPIEREN

Die zu kopierende Zone und dann die Zone(n) auswählen, für die das Wochenprogramm der ersten Zone kopiert werden soll. Den Angaben auf dem Bildschirm folgen.

–> –>

MENÜ INSTALLATION

(Verbindung mit Vorrichtungen, Änderung der Zonen, optionale Funktionen)

Ausgehend vom Hauptmenü Folgendes auswählen:

ACHTUNG! Änderungen können zu Störungen des Systems führen.

ZONENMANAGER

HINZUFÜGEN

LÖSCHEN

TEST

NAME

RADIATOR

Ermöglicht es, einen Temperatursensor / ein Fenster / ein Thermostatventil in der ausgewählten Zone hinzuzufügen. Ermöglicht es, die Verbindung mit dem Temperatursensor / Fenster / Thermostatventil in der

ausgewählten Zone zu löschen.

Zwei Funktionen sind möglich:

- TESTFUNKVERBINDUNG: führt einen Test der Funkkommunikation mit den erfassten Temperaturdaten (für die Temperatursensoren) oder der Öffnungs- oder Schließposition des Ventils (für die Thermostatventile) durch und zeigt den Signalpegel (DB-LINK) an. Die Daten werden sofort aktualisiert.

- OFFEN/GESCHLOSSEN: führt einen kompletten Öffnungs-/Schließzyklus des Thermostatventils durch (vorübergehender Zyklus mit einer Dauer von 10 Minuten). Den Angaben auf dem Bildschirm folgen.

Ermöglicht es, den Namen der Zone zu ändern. Ermöglicht es, den mit dem Thermostatventil/Ventil verbundenen Heizkörpertyp zu ändern.

MENÜ

–> –>

INSTALLATION

5 SEK LANG OK DRÜCKEN

ZONE HINZUFÜGEN

ZONE LÖSCHEN

SENSORKALIBRIERUNG

Mit dieser Funktion kann der Offset-Wert für den im Thermostat integrierten Sensor eingestellt werden. Diese Option kann beispielsweise aktiviert werden, wenn die Steuerzentrale an einer Stelle installiert ist, wo sie die Temperatur nicht korrekt erfasst (wenn sie z.B. nicht in einer Höhe von 1,2 m bis 1,5 m montiert ist), oder wenn sie sich nahe einer Wärmequelle beﬁndet.

Ermöglicht es, eine Klick-Taste (optional) hinzuzufügen. Den Angaben auf dem Bildschirm

FUNKVERBINDUNGSZUBEHÖR

SONDERFUNKTIONEN

PASSWORTSCHUTZ

SELF LEARNING

RESET

Ermöglicht es, eine Zone und die zugehörigen Sensoren/Thermostatventile hinzuzufügen. Den Angaben auf dem Bildschirm folgen.

Ermöglicht es, eine Zone zu löschen. Den Angaben auf dem Bildschirm folgen.

folgen.

Diese Funktion aktivieren, wenn der Zugriff auf die Steuerzentrale über die Auswahl einer Nummer von 0 bis 999 gesperrt werden soll. Vor jedem Vorgang wird zur Eingabe dieser Nummer (Passwort) aufgefordert. Bei jedem erneuten Einschalten muss dieses Passwort eingegeben werden.

ACHTUNG! Das Passwort sicher aufbewahren, um zu garantieren, dass Unbefugte keinen Zugriff auf die Anlage haben. Den Angaben auf dem Bildschirm folgen. Sollte das Passwort verloren gehen, bitte den Kundendienst von Caleffi kontaktieren, um ein Reset durchzuführen und die Funktionsweise der Steuerzentrale wiederherzustellen (die gespeicherten Einstellungen gehen in diesem Fall jedoch verloren).

Nach Aktivieren oder Deaktivieren dieser Funktion passt die Steuerzentrale die Aktivierungs- und Deaktivierungszeiten der Anlage an die Temperatureigenschaften der Wohnung an und optimiert die Ansprechzeiten des Systems (Selbstlernen). Standardmäßig ist die Funktion deaktiviert. Den Angaben auf dem Bildschirm folgen.

ACHTUNG! Diese Funktion startet das System neu, wobei alle Daten verloren gehen. In diesem Fall muss die Verbindung der Vorrichtung erneut durchgeführt werden. Den Angaben auf dem Bildschirm folgen.

ALLGEMEINES DIAGRAMM

Hauptbildschirm NAME der Zone

MODUS

(nu r Winte r)

SOLLWERT (nu r Winte r)

MENÜ

INFO

ZONENM ODUS

(nu r Winte r)

ZONENPR OGRAMM

SOMMER/WINTER

EINSTELLUNGEN

INSTALLATION

Zonen durchblättern

AUTO

SPAREN

HEIZUNG AUS

Manuell

Zeitgesteuert

Tabelle anzeigen

AUTO

SPAREN

FERIEN

HEIZUNG AUS

ÄNDERN

WIEDERHERSTELLEN

SPEICHERN

KOPIEREN

WINTER

SOMMER

UHR

SPRACHE

SZENARIO

TON

Optionen auswählen

Zone oder Tag wählen

Zone wählen

Uhrzeit und Datum ändern

Sprache wählen

SPEICHERN

WÄH LEN

AUS

HINZUFÜGEN

ÄNDERN

LÖSC HEN

KOPIEREN

PROGRAMM 1

PROGRAMM 2

PROGRAMM 3

PERSÖNLICH

Zu speichernde Zone

Zu kopierende Zone

HAUPTZONE

BLACKLIGHT

FAR B EN

SZENARIO 1

SZENARIO 2

SZENARIO 3

Zu kopierender Tag

Zone wählen

Dauer ändern

BLAU

GRÜN

GRAU

SPEZIELLE VORGÄNGE

Erstes Einsetzen der Batterien in Thermostatventil / noch nicht mit Steuerzentrale verbundenes Thermostatventil

Nach dem ersten Einsetzen der Batterien blinkt die LED des Thermostatventils 2 Mal. Die LED blinkt weiterhin alle 2 Minuten 2 Mal und zeigt damit an, dass noch keine Verbindung zur Steuerzentrale hergestellt wurde.

Überprüfung der Kommunikation zwischen Thermostatventil und Steuerzentrale

Die Steuerzentrale muss eingeschaltet und funktionstüchtig und das Thermostatventil muss korrekt mit der Steuerzentrale verbunden sein. 2 Sekunden lang gleichzeitig zwei gekreuzte Tasten am Thermostatventil drücken (z.B. die Taste links unten und die Taste rechts oben). Sofort nach Loslassen der Tasten an den Anzeige-LEDs Folgendes prüfen:

- Wenn die LED 4 Mal blinkt, ist die Kommunikation OPTIMAL.

- Wenn die LED 3 Mal blinkt, ist die Kommunikation GUT.

- Wenn die LED 2 Mal blinkt, ist die Kommunikation AUSREICHEND.

- Wenn die LED 2 Sekunden lang aueuchtet, bedeutet dies, dass das Thermostatventil kein Signal von der Steuerzentrale erhalten hat. In diesem Fall prüfen, ob es notwendig ist, einen Signalverstärker zu installieren.

Manuelles Öffnen oder Schließen des Thermostatventils

An der Steuerzentrale Folgendes auswählen: MENÜ-INSTALLATION-ZONENMANAGER-ZONE ÄNDERN- [die dem Thermostatventil entsprechende Zone auswählen] -TEST-OFFEN/GESCHLOSSEN. Nach Anforderung auf dem Display 2 Sekunden lang gleichzeitig zwei gekreuzte Tasten am Thermostatventil drücken. Sofort nach Loslassen der Tasten an den Anzeige-LEDs Folgendes prüfen:

- Wenn die LED 1 Sekunden lang aueuchtet, wurde der Befehl nicht empfangen. Das Thermostatventil führt keinen Vorgang durch.

- Wenn die LED alle 0,5 Sekunden blinkt, wurde der Befehl empfangen; die LED blinkt über die gesamte Antriebszeit des Motors. - Das Thermostatventil führt einen kompletten Öffnungs-/Schließzyklus durch. Es wird empfohlen, den Vorgang mit am Ventil montierten Thermostatventil durchzuführen.

RESET auf die Werkseinstellungen des Thermostatventils

Das Thermostatventil kann auf die Werkseinstellungen zurückgesetzt werden. In diesem Fall geht die Verbindung mit der Steuerzentrale verloren. Es wird empfohlen, diesen Vorgang nur durchzuführen, wenn unbedingt notwendig. Nach abgeschlossenem Vorgang muss auch die Verbindung Thermostatventil-Steuerzentrale mit der zugehörigen Funktion im MENÜ INSTALLATION an der Steuerzentrale gelöscht werden. Die beiden Tasten im unteren Bereich des Thermostatventils (unter dem Schriftzug „Calef“) 2 Sekunden lang gleichzeitig drücken. Die LED am Thermostatventil blinkt über einen Zeitraum von 4 Sekunden, in dem die 2 Tasten im oberen Bereich des Thermostatventils gleichzeitig gedrückt werden müssen. Der Motor fährt in die komplett geöffnete Position und die Kennnummer der Steuerzentrale, mit der der Motor verbunden war, wird gelöscht. Die LED am Thermostatventil leuchtet 2 Sekunden lang. Das Thermostatventil schaltet auf den Status „Batterien eingesetzt, aber Thermostatventil mit keiner Steuerzentrale verbunden“.

STÖRUNGEN

Im Falle von Funktionsstörungen wird auf dem Hauptbildschirm ein Feld mit dem folgenden Symbol angezeigt: Nach Auswahl des Symbols und Drücken der Taste OK können auf den nachfolgenden Bildschirmen die vorhandenen Störungen angezeigt werden. Auf das Vorhandensein einer Störung wird auch auf dem Standby-Bildschirm hingewiesen, auf dem normalerweise die Uhrzeit und das Calef-Logo weiß hervorgehoben angezeigt werden. Im Störungsfall ist die Schrift rot.

Batterien leer - Austausch

Wenn der Ladestand der Batterien eines Thermostatventils nicht für den normalen Betrieb

ausreicht, wird hierauf anhand des Symbols auf dem Display der Steuerzentrale hingewiesen. Die LED des Thermostatventils blinkt alle zehn Minuten dreimal. Das Thermostatventil schaltet automatisch auf die Öffnungsposition=50%. Beim Batteriewechsel geht die Verbindung zur Steuerzentrale nicht verloren. Wie folgt vorgehen, um die Batterien auszutauschen:

1) Den Deckel des Bedienelements abnehmen; hierzu den viereckigen Sicherungsstift mit der Spitze eines Stiftes eindrücken. Den Deckel in Pfeilrichtung abziehen.

2) Zwei 1,5 V Mignon-Batterien einsetzen; dabei auf die korrekte Polarität achten. Die LED am Thermostatventil blinkt zweimal eine Sekunde lang. Den Deckel wieder schließen.

Verlust der Kommunikation zwischen Thermostatventil (oder einem anderen Gerät mit Funkübertragung) und der Steuerzentrale

Wenn die Kommunikation zwischen Thermostatventil und Steuerzentrale mehr als 40 Minuten lang unterbrochen ist, wird hierauf anhand des Symbols auf dem Display hingewiesen. Nach Auswahl des Symbols wird auf dem Display angezeigt, zu welchem Thermostatventil die Kommunikation unterbrochen wurde. Jedem Thermostatventil wird entsprechend der Reihenfolge, in der die Thermostatventile mit der Steuerzentrale verbunden wurden, eine Nummer von 1 bis 4 zugewiesen. Um die Regelung der Raumtemperatur in jedem Fall zu garantieren, verwendet das Thermostatventil den integrierten Temperatursensor und den festen Sollwert von 20°C. Sicherstellen, dass die Geräte unversehrt sind, das Funksignal ausreichend stark ist (siehe Testfunktion), die Batterien des Thermostatventils geladen sind und der Temperatursensor korrekt beleuchtet ist (und somit der Ladestand für die Signalübertragung ausreicht).

Display der Steuerzentrale ist ausgeschaltet

Sicherstellen, dass die Steuerzentrale eingeschaltet und das Speisegerät mit der korrekten Polarität angeschlossen ist. Sollten diese Kontrollen negativ ausfallen, den technischen Kundendienst von Calef kontaktieren.

Temperatur im Raum entspricht nicht eingestelltem Sollwert

Zur korrekten Beobachtung ist nach der Einstellung des Sollwerts eine ausreichende Wartezeit erforderlich. Sicherstellen, dass der Kessel und die Thermostatventile des Heizkörperventils ordnungsgemäß funktionieren (prüfen, ob die Batterien geladen sind, und einen Öffnungs-/Schließtest durchführen um sicherzustellen, dass sie nicht blockiert sind). Die Thermostatventile müssen die Raumtemperatur korrekt erfassen. Mit der Funktion „INFO“ sicherstellen, dass der erfasste Temperaturwert mit der Raumtemperatur übereinstimmt. Sich vergewissern, dass der Raumtemperatursensor (sofern installiert) korrekt positioniert und nicht dem direkten Sonnenlicht ausgesetzt ist (was den erfassten Temperaturwert verfälschen würde). Wenn nicht bereits vorhanden, die Installation des Raumtemperatursensors erwägen. Sollten diese Kontrollen negativ ausfallen, den technischen Kundendienst von Calef kontaktieren.

INSTALLATIONSSCHEMA DER THERMOSTATVENTILE

m die Thermostatventile und ihre Position problemlos zu identiﬁzieren, wird empfohlen, an dieser Stelle das

U Installationsschema einzufügen. Dies vereinfacht bestimmte Vorgänge wie z.B. das Ausﬁndigmachen der Thermostatventile mit leerer Batterie (jedem Thermostatventil wird eine Kennnummer zugeordnet, beispielsweise „VENTIL 1“).

ZUBEHÖR

Code 210011

Drahtloser Signalverstärker 1. und 2. Level mit Stecker für Netzsteckdose. Versorgungsspannung: 230 V (ac) Funkkommunikation: RF 868MHz - Standard EnOcean Reichweite der Übertragung: 30 m in geschlossenen Räumen Verbrauch im Standby-Betrieb: 0,9 W

Code 210010

Drahtloser Signalverstärker 1. und 2. Level mit Antenne. Einbauversion oder Ausführung für Zwischendecke. Versorgungsspannung: 230 V (ac) Funkkommunikation: RF 868MHz - Standard EnOcean Reichweite der Übertragung: 30 m in geschlossenen Räumen Verbrauch im Standby-Betrieb: 0,6 W Abmessungen: 100x50x25 mm

Code 210006

Klick-Taste - Fernbedienungsschalter ohne Kabel und Batterien. Mit den drei Tasten kann die Funktionsweise Automatisch/Sparen/OFF aktiviert werden, ohne hierzu direkt an der Steuerzentrale eingreifen zu müssen. Funkkommunikation: RF 868MHz - Standard EnOcean

Code 210004

Speisegerät für Steuerzentrale, Code 210100 Versorgungsspannung: 230 V (ac) Ausgangsspannung: 24 V (dc) Ausgangsstrom: 180 mA Ausgangsleistung: 4,2 W Abmessungen: 42,5x40x22 mm

Code 210001

Raumtemperatursensor mit Funkübertragung. Für die Überwachung der Temperatur in einer Zone oder einem Raum. Montage: mit doppelseitigem Klebeband oder Senkschraube. Max. Betriebszeit bei 100% geladener Batterie und absoluter Dunkelheit: ca. 100 Std. Reichweite der Übertragung: 30 m in geschlossenen Räumen Funkkommunikation: RF 868MHz - Standard EnOcean Kombinierbar mit Steuerzentrale zur Multizonen-Temperaturregelung, Serie 210. Versorgung: batterielos mit Solarzelle. Schutzart: IP 30

28238

www.caleffi.com

Sistema elettronico di regolazione termica per radiatori I Electronic thermal control system for radiators GB Elektronisches Temperaturregelsystem für Heizkörper D

Système électronique de régulation thermique pour radiateurs F

MANUEL D’INSTALLATION ET DE MISE EN SERVICE

Fonction

Le groupe de régulation thermique par ondes radio comprend :

- un régulateur thermique multizone réf. 210100

- une commande électronique de robinet de radiateur réf. 210510

- un capteur de température ambiante (en option) réf. 210001

- un alimentateur pour régulateur 24 V cc (en option) réf. 210004

- un kit de protection antivandalisme pour commandes réf. 210005 (en option)

Le régulateur thermique gère la température des différentes pièces moyennant le contrôle des commandes électroniques installées sur les robinets de chaque corps de chauffe. La température effective est relevée par les capteurs installés dans les pièces et/ou intégrés dans les commandes électroniques. En fonction des paramètres programmés et des cycles de confort ou de réduit, le régulateur transmet le signal d’ouverture ou de fermeture modulante aux commandes électroniques et d’allumage/extinction à la chaudière. La gestion des commandes électroniques est effectuée par transmission via ondes radio.

TABLE DES MATIÈRES

Fonction

Sécurité

Gamme de produits - Caractéristiques techniques

Afficheur et commandes

Fonctions rapides pouvant être sélectionnées dans le menu principal Fonctionnement / Choix de la position du régulateur /

Exemples d’application Installation de la commande électronique sur le

robinet de radiateur Montage mural du régulateur

Configuration du régulateur Association du régulateur au capteur de température

et à la commande électronique du robinet Association du régulateur avec le capteur de température Association du régulateur avec la commande

électronique du robinet

Menu mode zone

Menu Été/Hiver - Menu configurations

Menu programme zone

Menu installation

Diagramme général

Signification des LED

Alarmes

Accessoires

Série 210

14 15

20 21

Avertissements

S’assurer d’avoir lu et compris les instructions suivantes avant de procéder à l’installation et à l’entretien du dispositif. Le symbole

ignie : ATTENTION! LE NON-RESPECT DE CES CONSIGNES PEUT ENTRAÎNER UNE MISE EN DANGER!

Sécurité

TTENTION ! VOTRE SÉCURITÉ EST EN JEU. LE NON-RESPECT DE CES CONSIGNES PEUT ENTRAÎNER UNE MISE EN

A DANGER

L’ARTICLE AUQUEL SE RÉFÈRE CETTE NOTICE D’INSTRUCTIONS EST DÉNOMMÉ DISPOSITIF

1 Le dispositif doit être installé, mis en service et entretenu par un technicien qualiﬁé et conformément aux règlements nationaux et/ou

aux prescriptions locales.

2 Si le dispositif n’est pas installé, mis en service et entretenu correctement selon les instructions fournies dans ce manuel, il risque de

ne pas fonctionner correctement et de mettre l’utilisateur en danger.

3 Le dispositif n’est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant de faibles capacités mentales, physiques

ou sensorielles, ou démunies d’expérience, à moins qu’elles ne soient surveillées ou formées à l’utilisation du dispositif par une personne responsable de leur sécurité.

4 Il est interdit d’utiliser le dispositif dans un but différent de celui pour lequel il a été conçu.

5 Dispositif ne convenant pas aux milieux conﬁnés à usage agricole.

6 Le raccordement entre le dispositif et les autres composants du circuit doit être réalisé en tenant compte des caractéristiques de

fonctionnement de chaque élément. Un mauvais choix pourrait compromettre le fonctionnement du dispositif et/ou de l’installation.

1 ATTENTION : Risque d’électrocution. Parties sous tension.

Couper l’alimentation électrique avant d’ouvrir le boîtier du dispositif.

2 Les câblages doivent être effectués selon les règles de l’art; en cas de raccordement au réseau électrique, la section minimale du

câble doit être de 0,75mm

3 Durant les opérations d’installation et d’entretien, toujours éviter le contact direct avec des parties sous tension ou potentiellement

dangereuses.

4 Installer le dispositif dans un local qui lui est consacré ne présentant aucun risque d’égouttement et sec, à l’écart des rayons du

soleil, des intempéries, d’une source de chaleur ou de champs électromagnétiques de forte intensité. Ne pas utiliser ce dispositif dans des zones à risque d’explosion ou d’incendie.

5 Brancher séparément le dispositif à un interrupteur bipolaire indépendant. En cas de

Ne pas utiliser de dispositifs à réarmement automatique, temporel ou dont le réarmement pourrait avoir lieu accidentellement.

6 Utiliser des dispositifs automatiques de protection appropriés, en fonction des caractéristiques électriques de la zone où est installé

le dispositif et conformément à la norme en vigueur.

7 La mise à la terre doit toujours précéder la mise sous tension. S’il s’avère nécessaire de démonter le dispositif, toujours débrancher

la prise de terre après avoir débranché les conducteurs d’alimentation. S’assurer que la mise à la terre du bâtiment est conforme à la norme en vigueur.

nécessité, débrancher l’appareil

LAISSER CE MANUEL À DISPOSITION DE L’UTILISATEUR

METTRE AU REBUT CONFORMÉMENT AUX NORMES EN VIGUEUR

avant d’intervenir.

Gamme de produits

210004

142

100

42,5

210100

210510

30 p.1,5B80C55

210001

A32B80C

OUT

Réf. 210100 Régulateur thermique multizone à ondes radio

éf. 210510 Commande électronique à ondes radio. Pour robinets thermostatiques et thermostabilisés.

R Réf. 210001 Capteur de température ambiante à ondes radio Pour le contrôle de la température d’une seule zone ou pièce (en option)

éf. 210004 Alimentateur pour régulateur (en option)

R Réf. 210005 Kit de protection antivandalisme (en option)

éf. 210011 Répétiteur de signal radio muni de ﬁche pour prise électrique (en option)

R Réf. 210010 Répétiteur de signal radio version encastrable (en option) Réf. 210006 Bouton clic (en option)

Caractéristiques techniques

Régulateur thermique multizone à ondes radio, réf. 210100

Pour le contrôle de commandes électroniques, réf. 210510. Communication radio : RF 868MHz - Protocole EnOcean Distance de transmission : 30 m dans des pièces fermées Afficheur : TFT graphique en couleur Fonctionnement par boutons de commande. Possibilité de thermorégulation : jusqu’à 8 zones différentes Programmation hebdomadaire : Fonctions: Auto - Vacances - Éco – Confort Alimentation: 24 V (cc) Portée max. contact auxiliaire (NO) pour demande chauffage : 5 A Degré de protection : IP 30 Consommation : 0,6W (0,1W en veille) Température ambiante : 0÷50°C Température de stockage : -20÷70°C Humidité relative de l’air : 10÷90 % Maintien des données de l’horloge sans alimentation : 2 heures Maintien des données de configuration sans alimentation : indéfini

Alimentateur réf. 210004 pour régulateur thermique réf. 210100

Alimentation: 230 V (ca) Tension en sortie : 24 V (cc) Courant en sortie : 180 mA Puissance en sortie : 4,2 W Dimensions : 42,5x40x22 mm

Commande électronique à ondes radio réf. 210510

Pour robinets de radiateurs thermostatiques et thermostabilisés. Fonctionnement par touches à effleurement, capteur de température intégré

Peut être associée à un régulateur thermique multizone réf. 210100.

Communication radio : RF 868MHz - Protocole EnOcean Installation à fixation rapide avec adaptateur. Alimentation par pile : 2 x 1,5 V AA Alcaline Degré de protection : IP 30 Température ambiante : 0÷50°C Température de stockage : -20÷70°C Humidité relative de l’air : 10÷90 % (sans condensation)

Capteur de température ambiante à ondes radio réf. 210001

Pour le contrôle de la température d’une zone ou pièce Installation : par biadhésif ou vis à tête plate Température ambiante : 0÷40°C Température de stockage : -20÷60°C Humidité relative de l’air : 10÷100 % Temps max. de fonctionnement à 100 % de charge et dans le noir absolu :env. 100 heures Distance de transmission : 30 m dans des pièces fermées Intervalle de transmission : <600 s Communication radio : RF 868MHz - Protocole EnOcean Peut être associé à un régulateur thermique multizone série 210 Alimentation: sans pile avec cellule photovoltaïque Degré de protection : IP 30

Dimensions

SAMEDI 14/09/13

18:14

INFO

CUISINE

MODE

20.0 °C

23 .9

°C

CONFORT ACTIVÉ JUSQU’À 14:00 DU

Afficheur et commandes

SAMEDI 14/09/13

18:14

INFO

CUISINE

MODE

20.0 °C

23 .9

°C

CONFORT ACTIVÉ JUSQU’À 14:00 DU

TOUCHE

« PRÉCÉDENT »

TOUCHE DE

CONFIRMATION

MENU PRINCIPAL

TOUCHE

DÉFILEMENT

VERS LE

TOUCHE DÉFILEMENT VERS LE

HAUT

BAS

ALARME

LISTE DES ZONES

CHOIX MODE DE

FONCTIONNEMENT DE LA

ZONE

TEMPÉRATURE

PROGRAMMÉE

(POINT DE CONSIGNE)

INFORMATIONS D’ÉTAT

TEMPÉRATURE RELEVÉE

DANS LA ZONE

JOUR - DATE- HEURE

DEMANDE DE CHAUFFAGE

ACTIVÉE

ACCÈS AU MENU OPTIONS

MENU « INFO » POUR

AFFICHER L’ÉTAT DE

L’INSTALLATION.

Fonctions rapides pouvant être sélectionnées dans le menu principal (après la première installation)

INFO

CUISINE

MODE

20.0 °C

CONFOR

CUISINE

MODE

20.0 °C

CONFOR

MODE

CUISINE

MODE

CUISINE

MODE

20.0 °C

CONFOR

MODE

20.0 °C

CONFOR

CUISINE

MODE

20.0 °C

CONFOR

CUISINE

MODE

CUISINE

MODE

20.0 °C

MODE

CONFOR

20.0 °C

MODE

CONFOR

Affichage de l’état de chaque zone

Modification rapide des modes de fonctionnement de chaque zone

Activation temporaire du mode confort d’une zone (forçage du point de consigne)

Sélectionnez sur l’afficheur le premier champ situé en haut à gauche (dans l’exemple « CUISINE » à l’aide des touches de défilement. Appuyez plusieurs fois sur la touche de confirmation pour afficher les données relatives aux autres zones. Sur l’afficheur apparaît la température relevée et l’état de chauffage de la zone sélectionnée.

Sélectionnez la commande MODE à l’aide des touches de défilement et appuyez sur la touche de confirmation. Maintenant vous pouvez sélectionner :

- AUTO, le régulateur programme le même mode de fonctionnement pour une

seule

zone, selon le programme horaire configuré dans le menu PROGRAMME

ZONES

ÉCONOMIED’ÉNERGIE, le régulateur configure le mode de fonctionnement selon

le programme horaire configuré dans le menu PROGRAMME ZONES, mais avec une réduction de 3 °C par rapport aux températures programmées.

- ÉTEINT, le régulateur éteint le chauffage (OFF), en fermant tous les robinets de

chaque zone connectée. La protection antigel (8 °C) est cependant maintenue.

Pour activer le même mode de fonctionnement pour toutes les zones, suivez les instructions du chapitre MENU MODE ZONES

Sélectionnez la commande de la température programmée (point de consigne) à l’aide des touches de défilement et appuyez sur la touche de confirmation. Modifiez la valeur en utilisant les touches de défilement jusqu’à obtenir la valeur souhaitée. Appuyez sur la touche de confirmation. Entrez la durée en heures de la période de confort en utilisant les touches de défilement ; 30 minutes minimum jusqu’à 24 heures maximum. Appuyez sur la touche de confirmation pour activer et retourner au menu principal.

INFO

Sélectionnez la commande INFO à l’aide des touches de défilement et appuyez sur la touche de confirmation. Il est maintenant possible d’afficher une vue générale de l’état de fonctionnement des différentes zones présentes. En particulier : TEMP = température relevée dans la zone SETP = température de régulation (point de consigne) programmée VALV = ouverture/fermeture REMARQUE les données visualisées sont mises à jour toutes les 10 minutes

Fonctionnement

Le régulateur thermique gère la température des différentes pièces moyennant le contrôle des commandes électroniques installées sur les robinets de chaque corps de chauffe. Il est recommandé d’installer le régulateur dans un point central de l’habitation. Le capteur de température transmet au régulateur la température relevée dans la zone pour lui permettre de réguler l’ouverture du robinet du radiateur. La commande électronique est munie d’un capteur de température qui est utilisé en l’absence du véritable capteur de température ou en présence de problèmes de communication afin de garantir le fonctionnement de l’installation. Dans ce cas la température prise en compte est celle résultant de la moyenne des températures relevées par les capteurs des commandes électroniques de la zone. La régulateur est muni de son propre capteur de température, qui est utilisé si aucun autre capteur n’est installé.

Choix de la position du régulateur

Le régulateur réf. 201500 requiert une alimentation à 24 V (cc) L’alimentateur réf. 210004 à installer dans un

coffret encastrable pour montage mural est disponible en option. Placez le régulateur loin de portes, fenêtres, radiateurs et autres sources indirectes de chaleur. Installez-le, si possible à une hauteur du sol comprise entre 1,2 m et 1,5 m. La distance maximale de transmission dans des pièces fermées, dépourvues d’obstacles particuliers (tels que des murs épais en béton armé, portes ou écrans métalliques, etc.) est de 30 m (70 m à l’air libre). Le régulateur peut gérer jusqu’à 8 zones et chaque zone est en mesure de commander jusqu’à 4 commandes électroniques au maximum (possibilité de gérer jusqu’à 32 commandes).

Il est recommandé de ne pas installer le dispositif à l’intérieur de structures métalliques, car cela pourrait entraîner une éventuelle réduction de la distance de transmission. La distance entre les commandes électroniques ou le régulateur et les autres dispositifs, tels qu’ordinateurs ou systèmes émettant des signaux à haute fréquence doit être d’au moins 0,5 m.

Exemple d’application

Régulation de zones avec contrôle de la chaudière d’une installation autonome

Le régulateur reçoit le signal du capteur de température pour déterminer la demande de chauffage d’une zone. Les robinets installés dans la zone seront réglés en conséquence. La chaudière est mise en marche par la sortie relais prévue à cet effet, si au moins une des zones demande le chauffage.

Régulation de zones avec contrôle de la chaudière d’une installation centralisée

Le régulateur reçoit le signal du capteur de température pour déterminer la demande de chauffage d’une zone. Les robinets installés dans la zone seront réglés en conséquence.

Installation de la commande électronique sur le robinet de radiateur

Vissez manuellement l’adaptateur (fourni) avec force sur le robinet

Appuyez sur l’axe de blocage avec un stylo (comme indiqué dans la figure) et enlevez le capuchon.

Insérez la commande sur le robinet. Tout en appuyant sur le levier de décrochage, poussez fortement perpendiculairement au robinet pour accrocher la commande à l’adaptateur.

Insérez les deux piles de type AA 1,5 V en

respectant la bonne polarité.

La LED rouge clignote 2 fois.

Le kit de protection antivandalisme peut être utilisé en cas d’installation dans des lieux publics pour éviter le

vol et le vandalisme Vissez la vis spéciale dans l’oriﬁce de blocage

Remarque : La commande électronique est réglée à l’usine sur la position d’ouverture totale du robinet (pour en faciliter l’installation). La mise en place des piles ne met pas le moteur en marche ; la commande électronique ne commencera à réguler qu’après avoir été associée au régulateur ; il est recommandé de toujours installer la commande électronique sur le robinet avant de procéder à l’association. La première mise en marche active la procédure de remise à zéro (contrôle de la course du robinet de radiateur). Si nécessaire, il est possible de rétablir les réglages de la commande électronique effectués à l’usine. Consulter la section « PROCÉDURES PARTICULIÈRES ».

Insérez l’anneau de blocage de sécurité (fourni)

Montez le capuchon sur le corps de la commande

La commande est installée et prête à être associée au régulateur. La LED rouge continuera à clignoter 2 fois toutes les deux minutes tant que l’association n’aura pas été effectuée. (dans cette phase la commande ne régule pas).

Montage mural du régulateur

Pour l’installation murale, vous pouvez utiliser un coffret encastrable type Bticino Living 503E. Fixez l’alimentateur sur le fond du coffret.

Coupez la tension avant d’effectuer tout branchement électrique.

Branchez l’alimentation électrique sur l’alimentateur 24 V cc en respectant la polarité. La section maximale des câbles d’alimentation est 2,5 mm

, la longueur

maximale des câbles 24 V cc est 10 mètres. Respectez la polarité et réalisez les branchements électriques en veillant à maintenir l’isolement afin d’éviter tout risque d’électrocution ou d’endommagement du dispositif. L’alimentateur peut être placé de la manière la plus appropriée en respectant les indications.

Déposez la face avant du régulateur en exerçant une pression sur les deux crochets inférieurs en veillant à ne pas endommager la partie en plastique.

Évitez de toucher, d’appuyer ou d’effleurer l’afficheur afin d’éviter tout dommage permanent.

Faites passer les câbles d’alimentation 24 V cc à travers le trou central du panneau arrière du régulateur.

Enlevez à la cisaille la partie en excédent. Fixez le panneau à l’aide des vis fournies.

Branchez les câbles d’alimentation sur le connecteur en prêtant attention à la polarité : Branchez les câbles sur le connecteur de

commande de la chaudière (si présent).

CONNECTEUR CONNECTEUR

CONTACT CHAUDIÈRE ALIMENTATION 24 V (cc)

Insérez la face avant en faisant coïncider parfaitement la partie

supérieure du panneau et poussez délicatement jusqu’au blocage.

Une vis antivandalisme peut être insérée, afin d’empêcher toute ouverture non désirée du régulateur. Utilisez le trou prévu à cet effet dans la partie inférieure du régulateur.

Mettez le régulateur sous tension.

Configuration du régulateur

CALEFFI WICAL

V01.03V01.03

CALEFFI WICAL

V01.03

CALEFFI WICAL

ITALIANO

DEUTSCH

ENGLISH

FRANCAIS

ENGLISH

DEUTSCH

FRANCAIS

24 / 04 / 2014

HEURE ET DATE

:00

PROGRAMMER HEURE ET DATE

OGRPR TEAT DMMER HEURE EAOGR

T DHEURE E

24 / 04 / 2014

NON

COMMANDES ÉLECTRONIQUES ROBINETS

OUI

LE RÉGULATEUR

DOIT-IL CONTRÔLER

LES COMMANDES ÉLECTRONIQUES

DES ROBINETS DE RADIATEUR ?

OUI

DES ROBINETS DE RADIA

LES COMMANDES ÉLECTRONIQUES

COMMANDES ÉLECTRONIQUES ROBINETS

OUI

LES COMMANDES ÉLECTRONIQUES

COMMANDES ÉLECTRONIQUES ROBINETS

NON

(REMARQUE : Pour revenir à tout moment à la page-écran précédente sélectionnez « précédent »)

Après le branchement du régulateur sur l’alimentation électrique, l’afﬁcheur présente une page-écran d’accueil. Appuyez sur la touche de conﬁrmation pour continuer.

Sélectionnez la langue à l’aide des touches « en haut » et « en bas » REMARQUE : Il est toujours possible de revenir en arrière depuis les différentes pages-écrans de sélection en appuyant sur la touche « précédent ».

Modiﬁez l’heure à l’aide des touches « en haut » et « en bas », puis appuyez sur la touche de conﬁrmation pour continuer. Répétez la même procédure pour les minutes et la date.

Spécifiez si le régulateur devra contrôler les

commandes électroniques des robinets de radiateur.

Sélectionnez OUI dans le cas d’une installation typique avec les commandes électroniques. Sélectionnez NON en cas d’utilisation comme simple chronothermostat pour l’activation/désactivation uniquement de la chaudière ou autre dispositif (par exemple : robinet de zone).

NON

CHAUDIÈRE

OUI

LE RÉGULATEUR

DOIT-IL CONTRÔLER UNE CHAUDIÈRE ?

OUI

-IL CDOIT

OUI

UDIÈRE ?ÔLER UNE CHAONTR-IL C

TEURLE RÉGULA

UDIÈRECHA

NON

ZONE

COMBIEN DE ZONES DOIT

CONTRÔLER LE RÉGULATEUR ?

UTILISER LES TOUCHES FLÉCHÉES POUR MODIFIER

ONTRC

TEUR ?ÔLER LE RÉGULAONTR

ONES DOITOMBIEN DE Z

ONEZ

TUTILISER LES OUCHES FLÉCHÉES POUR MODIFIERT

CHAMBRE

SALON

CHAMBRE 2

SALLE DE BAINS

SALLE DE BAINS 2

CUISINE

ENTRÉE

SALLE À MANGER

SALON

SÉLECTIONNER POUR MODIFIER LES NOMS

SALON

CHAMBRE

SALLE DE BAINS

CHAMBRE 2

SALON

CHAMBRE

SALLE DE BAINS

CHAMBRE 2

CUISINE

SALLE DE BAINS 2

SALON

SALLE À MANGER

ENTRÉE

SÉLECTIONNER POUR MODIFIER LES NOMSSÉLECTIONNER POUR MODIFIER LES NOMS

GESTION ZONES

INSTALLER

SÉLECTIONNER OPTION

J. 24/04/14

00.29

TARAGE CAPTEUR

ACCESSOIRES RF

FONCTIONS EN OPTION

REMISE À ZÉRO

GESTION ZONES

24/04/14

FONCTIONS EN OPTION

GESTION ZONES

00.29

ACCESSOIRES RF

FONCTIONS EN OPTION

REMISE À ZÉRO

SÉLECTIONNER OPTIONSÉLECTIONNER OPTION

Sélectionnez si le régulateur commandera ou non la

chaudière à travers le contact prévu à cet effet (à câbler).

Sélectionnez Oui en cas d’installation autonome et Non

en cas d’installation centralisée.

Sélectionnez le nombre de zones que le régulateur devra

contrôler. Le nombre maximum de zones est 8.

Sur l’afﬁcheur apparaissent les zones selon le nombre

sélectionné, désignées en automatique. REMARQUE : il

est possible de modiﬁer à sa convenance la désignation des zones en sélectionnant la zone et en accédant au menu spéciﬁque de modiﬁcation de texte.

Appuyez sur « SUIVANT » pour continuer l’installation.

La conﬁguration de base du régulateur est terminée. Les

commandes électroniques, n’étant pas encore associées

ne sont pas activées. Appuyez deux fois sur la touche « précédent » pour accéder au menu principal ou passer à la section suivante (association à régulateur-commande électronique/capteur de température).

SAMEDI 14/09/13

18:14

INFO

CUISINE

MODE

20.0 °C

23 .9

°C

CONFORT ACTIVÉ JUSQU'À 14:00 DU

20.0 °C

MODE

CUISINE

INFO

18:14

14/09/13

SAMEDI

°C

CONFORT ACTIVÉ JUSQU'À 14:00 DUCONFOR

SÉLECTIONNER OPTION

J. 24/04/14

14.48

PROGRAMME ZONE

ÉTÉ/HIVER

CONFIGURATIONS

MODE ZONE

INSTALLATION

24/04/14

14.48

PROGRAMME ZONE

ÉTÉ/HIVER

MODE ZONE

SÉLECTIONNER OPTIONSÉLECTIONNER OPTION

INSTALLER

J. 24/04/14

14.49

VOUS ACCÉDEZ À LA GESTION

INSTALLATION

LES MODIFICATIONS PEUVENT ENTRAÎNER

DES COMPORTEMENTS ANORMAUX DU SYSTÈME.

APPUYEZ SUR OK POUR 5 S

POUR CONTINUER

TEMENTS ANORMAUX DU SYSTÈME.DES COMPOR

LES MODIFICA

VOUS ACCÉDEZ À LA GESTION

24/04/14

APPUYEZ SUR OK POUR 5 S

TEMENTS ANORMAUX DU SYSTÈME.

TIONS PEUVENT ENTRAÎNER

VOUS ACCÉDEZ À LA GESTION

14.49

APPUYEZ SUR OK POUR 5 S

POUR CONTINUER

Association du régulateur au capteur de température et à la commande électronique du robinet

Le régulateur peut être associé à un maximum de 8 capteurs de température ambiante (correspondant à autant de « zones ») et à 4 commandes électroniques pour chaque zone pour un total de 32 commandes électroniques. Répétez la procédure pour toutes les zones de l’installation.

Dans le menu principal sélectionnez MENU

Sélectionnez INSTALLATION.

Maintenez enfoncée la touche de conﬁrmation pour au

moins 5 secondes.

INSTALLER

SÉLECTIONNER OPTION

4/04/14

14.48

ARAGE CAPTEUR

ACCESSOIRES RF

FONCTIONS EN OPTION

GESTION ZONES

REMISE À ZÉRO

GESTION ZONES

4/04/14

FONCTIONS EN OPTION

GESTION ZONES

14.48

ACCESSOIRES RF

FONCTIONS EN OPTION

REMISE À ZÉRO

SÉLECTIONNER OPTIONSÉLECTIONNER OPTION

INSTALLER

SÉLECTIONNER OPTION

J. 24/04/14

4.48

AJOUTER ZONE

MODIFIER ZONE.

EFFACER ZONE

MODIFIER ZONE.

24/04/14

MODIFIER ZONE.

4.48

AJOUTER ZONE

ACER ZONEEFF

SÉLECTIONNER OPTIONSÉLECTIONNER OPTION

INSTALLER

SÉLECTIONNER LA ZONE À CONFIRMER

J. 24/04/14

14.48

CHAMBRE

SALON

SALLE DE BAINS

CHAMBRE 2

CUISINE

SALLE DE BAINS 2

SALLE À MANGER

ENTRÉE

24/04/14

CHAMBRE

SALON

CHAMBRE 2

SALLE DE BAINS

14.48

CHAMBRE

SALON

ENTRÉE

SALLE À MANGER

SALLE DE BAINS 2

CUISINE

CHAMBRE 2

SALLE DE BAINS

SÉLECTIONNER LA ZONE À CONFIRMERSÉLECTIONNER LA ZONE À CONFIRMER

SALON

CONFIGURATION ZONE

J. 24/04/14

14.48

AUCUN CAPTEUR

OU ROBINET

N'EST PRÉSENT

AJOUTER

EFFACER

TEST

MODIFIER

24/04/14

N'EST PRÉSENT

OU ROBINET

AUCUN CAPTEUR

14.48

SALON

N'EST PRÉSENT

OU ROBINET

AUCUN CAPTEUR

AJOUTER

MODIFIER

TEST

ACEREFF

CONFIGURA

Sélectionnez GESTION ZONES.

Sélectionnez MODIFIER ZONE.

Sélectionnez la zone à conﬁgurer

Sélectionnez AJOUTER.

Maintenant, vous pouvez associer le capteur de

température ou la commande électronique du robinet.

SALON

AJOUTER

4/04/14

14.48

CAPTEUR FENÊTRE

CAPTEUR TEMPÉRATURE

ATT UAT OR E

CAPTEUR TEMPÉRA

4/04/14

14.48

SALON

CAPTEUR FENÊTRE

AJOUTER

SALON

VOUS ÊTES EN TRAIN D'AJOUTER UN CAPTEUR

J. 24/04/14

4.48

APPUYER MAINTENANT SUR LA TOUCHE DU

CAPTEUR DANS LES 2 MINUTES SUIVANTES

EN UTILISANT UN OUTIL APPROPRIÉEN UTILISANT UN OUTIL APPROPRIÉ

CAPTEUR DANS LES 2 MINUTES SUIV

APPUYER MAINTENANT SUR LA TOUCHE DU

24/04/14

EN UTILISANT UN OUTIL APPROPRIÉ

APPUYER MAINTENANT SUR LA TOUCHE DU

4.48

SALON

VOUS ÊTES EN TRAIN D'AJOUTER UN CAPTEURVOUS ÊTES EN TRAIN D'AJOUTER UN CAPTEUR

SALON

APPUYER SUR UNE TOUCHE

J. 24/04/14

14.48

LA MISE À JOUR DU

CAPTEUR DE TEMPÉRATURE

DANS LA ZONE SALON A RÉUSSIDANS LA ZONE SALON A RÉUSSI

CAPTEUR DE TEMPÉRA

24/04/14

DANS LA ZONE SALON A RÉUSSI

TEUR DE TEMPÉRA

LA MISE À JOUR DU

14.48

SALON

APPUYER SUR UNE TOUCHEAPPUYER SUR UNE TOUCHE

Association du régulateur avec le capteur de température

Dans le menu AJOUTER Sélectionnez CAPTEUR DE

TEMPÉRATURE

1a.

Appuyez sur une touche pour lancer la procédure

COMMANDE ÉLECTRONIQUE

d’association.

Appuyez sur la touche du capteur dans les deux minutes

suivantes.

Pour réaliser l’association utilisez

une pointe ﬁne, par exemple un

trombone. Introduisez la pointe

dans le trou situé à l’arrière du

capteur de température.

Si l’opération a réussi, un message de conﬁrmation

s’afﬁche. Si l’accouplement a échoué, un signal d’alarme s’afﬁche. Dans ce cas, répétez la procédure ou consultez la section « erreurs-alarmes ».

Installez le capteur sur la paroi en utilisant la bande adhésive fournie ou une vis à tête plate insérée dans le trou prévu à cet effet sur le support.

Le capteur de température est livré totalement dépourvu de charge, bien que son niveau de charge doive être sufﬁsant pour permettre l’association avec le régulateur. Il est pourtant sufﬁsant de le mettre dans une pièce éclairée pour 2 heures pour lui permettre d’atteindre le niveau minimum de charge requis pour l’association. L’exposition directe aux rayons du soleil ou d’une source de chaleur fausse la lecture de la température réelle de la pièce. Placez le capteur loin de portes, fenêtres, radiateurs et autres sources indirectes de chaleur. Installez-le, si possible à une hauteur comprise entre 1,2 et 1,5 m.

ALON

VO À AJOUTER

J. 24/04/14

14.48

CAPTEUR FENÊTRE

CAPTEUR TEMPÉRATURE

COMMANDE ÉLECTRONIQUE

24/04/14

COMMANDE ÉLECTRONIQUE

CAPTEUR TEMPÉRA

14.48

ALON

CAPTEUR FENÊTRE

COMMANDE ÉLECTRONIQUE

VO À AJOUTERVO À AJOUTER

SALON

4/04/14

14.48

APPUYER SUR UNE TOUCHE DE LA COMMANDE ÉLECTRONIQUE

POUR 2 SECONDES DANS LES 2 MINUTES SUIVANTES.

TYPE RAD

SÉLECTIONNER OPTION

J. 24/04/14

14.48

ALUMINIUM

FONTE / ACIER

24/04/14

14.48

TYPE RAD

FONTE / ACIER

ALUMINIUM

SÉLECTIONNER OPTIONSÉLECTIONNER OPTION

Association du régulateur avec la commande électronique du robinet

Remarque : La commande électronique doit être obligatoirement installée sur le radiateur avant de procéder aux

opérations d’association avec le régulateur.

Dans le menu AJOUTER Sélectionnez COMMANDE

ÉLECTRONIQUE DU ROBINET

1a.

Appuyez sur une touche pour lancer la procédure

d’association.

Maintenez enfoncée une touche de la commande

électronique pour au moins 2 secondes dans les 2

minutes suivantes. Vous pouvez

utiliser une des quatre touches

situées sur la partie supérieure

de la commande électronique.

La LED rouge intégrée clignote

2 à 4 fois pour conﬁrmer que

l’association a été réalisée.

Choisissez le type de radiateur sur lequel la commande

électronique a été montée, aﬁn d’améliorer la régulation

climatique.

Remarque : Aﬁn d’identiﬁer facilement les commandes électroniques et leur position, il est recommandé d’utiliser l’espace prévu dans la section « SCHÉMA D’INSTALLATION DES COMMANDES ÉLECTRONIQUES » à la ﬁn de la notice. Cela facilitera certaines opérations, comme par exemple la localisation des commandes électroniques dont les piles sont déchargées (chaque commande électronique sera associée à un numéro d’identiﬁcation, par exemple « ROBINET 1 »).

MENU MODE ZONE (choix du mode de fonctionnement de l’installation)

AUTO

Le régulateur programme le même mode de fonctionnement pour toutes les zones, selon le programme horaire conﬁguré (fonctionnement normal par plages horaires) Les plages horaires de chaque zone peuvent être personnalisées à l’aide du menu PROGRAMME ZONES. Dans le menu principal sélectionnez :

Suivez les instructions qui s’afﬁchent pour activer la programmation

ÉCONOMIE D’ÉNERGIE

Le régulateur programme le même mode de fonctionnement pour toutes les zones, selon le programme horaire conﬁguré (fonctionnement normal par plages horaires) mais avec une réduction de 3 °C par rapport aux températures programmées. Dans le menu principal sélectionnez :

Suivez les instructions qui s’afﬁchent pour activer la programmation

VACANCES

Le régulateur éteint le chauffage (OFF), jusqu’à l’heure et à la date de retour des vacances, en fermant tous les robinets et la chaudière si elle est connectée. La protection antigel (8 °C) est cependant maintenue. Dans le menu principal sélectionnez :

MENU MODE ZONE

Suivez les instructions qui s’afﬁchent pour activer la programmation

–> –>

MODE ZONE AUTO

–> –> ÉCONOMIE D’ÉNERGIE

MODE ZONE ÉCONOMIE D’ÉNERGIE

–> –>

VACANCES

ÉTEINT

Le régulateur éteint le chauffage (OFF), en fermant tous les robinets et la chaudière si elle est connectée. La protection antigel (8 °C) est cependant maintenue. Dans le menu principal sélectionnez :

Suivez les instructions qui s’afﬁchent pour activer la programmation

MODE ZONE

–> –>

ÉTEINT

MENU ÉTÉ/HIVER (Sélection du fonctionnement du chauffage en hiver/ installation éteinte l’été)

La régulateur permet de sélectionner le fonctionnement l’hiver et l’été. Dans le menu principal sélectionnez :

Sélectionnez le fonctionnement souhaité et appuyez sur la touche de conﬁrmation. En mode « hiver » toutes les programmations de chauffage conﬁgurées seront actives. Pendant le fonctionnement « été » elles seront entièrement désactivées.

Les robinets seront fermés et le contact chaudière sera toujours désactivé. Ce mode permet de réduire les communications radio entre le régulateur et les commandes électroniques (les temps de communication entre les dispositifs s’allongent jusqu’à 20 minutes), au proﬁt de la durée de vie des piles des commandes électroniques.

–>

Remarque : À la mise en marche de l’installation en hiver une attente jusqu’à 20 minutes pourrait être nécessaire

pour la réinitialisation du système (remise en marche de la chaudière et ouverture des commandes électroniques).

Il est recommandé de ne pas enlever les piles l’été pour permettre aux commandes électroniques d’effectuer la procédure d’antiblocage (une ouverture et fermeture complète tous les 10 jours).

ÉTÉ/HIVER

MENU CONFIGURATIONS

Dans le menu principal sélectionnez :

–>

HEURE ET DATE

LANGUE

AFFICHEUR

- ZONE PRINCIPALE. Sélection de la zone préférée qui sera afﬁchée dans le menu principal. Suivez

- BACKLIGHT. Programmation de l’intervalle de temps précédant l’extinction automatique de l’écran ;

- COULEUR Sélection des couleurs de l’afﬁcheur

SCÉNARIO

SON

CONFIGURATIONS

Cette fonction permet de modiﬁer la date et l’heure. Suivez les instructions qui s’afﬁchent à l’écran

Cette fonction permet de sélectionner la langue du menu. Suivez les instructions qui s’afﬁchent à l’écran

Cette fonction permet de personnaliser l’afﬁcheur selon les options suivantes :

les instructions qui s’afﬁchent à l’écran

il peut être programmé entre 1 et 15 minutes. Suivez les instructions qui s’afﬁchent à l’écran

Cette fonction permet de sauvegarder et utiliser par la suite tous les paramètres du régulateur conﬁgurés à un moment donné. Les scénarios mémorisables sont trois. Suivez les instructions qui s’afﬁchent à l’écran.

Activation/désactivation du son. Suivez les instructions qui s’afﬁchent à l’écran

MENU PROGRAMMATION

DÉBUT

07:30 12:00 18:00

AUTRES HEURES

FIN 08:30 13:30 22:30

SETP

22.0 °C

16.0 °C

SALON

PROGRAMME ZONE

J. 24/04/14

14.48

LUNDI

SÉLECTIONNER

UN JOUR

Heure de début

Heure de fin

Température programmée pour la période de confort

Température programmée pour la période de réduit (hors heures programmées)

(programmation des horaires de fonctionnement de l’installation)

MODIFIER

Le régulateur permet de programmer, pour chaque zone, jusqu’à 4 périodes de confort (allumage), horaires journaliers avec heure de début, heure de ﬁn et température de consigne. Dans les horaires non programmés la température de réduit sera maintenue. Le régulateur régulera chaque zone de sorte à maintenir la température de consigne en opérant sur la chaudière et les robinets. En phase de conﬁguration initiale, le régulateur attribue automatiquement des paramètres standard à chaque zone (voir le schéma ci-dessous).

Dans le menu principal sélectionnez :

–> –> MODIFIER

PROGRAMME ZONE

MODIFIER

Sélectionnez la zone à modiﬁer, par exemple « SALON », la page-écran suivante s’afﬁche :

En appuyant sur la touche « conﬁrmation » au niveau du jour de la semaine choisi, vous pourrez modiﬁer les paramètres suivants :

AJOUTER.

AJOUTER

MODIFIER

EFFACER

COPIER

Cette fonction permet d’ajouter une plage horaire avec heure de début, heure de ﬁn et point de consigne (température de régulation). Le nombre maximum de plages horaires est quatre. Suivez les instructions qui s’afﬁchent à l’écran pour effectuer l’opération.

Cette fonction permet de modiﬁer les valeurs relatives à une plage horaire existante avec heure de début, heure de ﬁn et le point de consigne (température de régulation). Suivez les instructions qui s’afﬁchent à l’écran pour effectuer l’opération.

Cette fonction permet de supprimer une plage horaire. Suivez les instructions qui s’afﬁchent à l’écran pour effectuer l’opération.

Cette fonction permet de modiﬁer, copier et utiliser les conﬁgurations d’un jour quelconque de la semaine sur les autres jours. Suivez les instructions qui s’afﬁchent à l’écran pour effectuer l’opération Cette fonction est très utile pour obtenir le même programme pour tous les jours de la semaine, en appuyant plusieurs fois sur la touche « conﬁrmation ».

RÉTABLIR

MATIN MIDI SOIR WEEKEND

J. 24/04/14

4.48

SÉLECTIONNER LA PROGRAMMATION

HEBDOMADAIRE PARMI CELLES DISPONIBLES

Programme avec trois programmes horaires pour matin, midi, soir Weekend avec journée continue avec une seule plage horaire. Températures de confort/réduit 22-16 °C

PROGRAMME 1

PROGRAMME 2

PROGRAMME 3

PERSONNEL

Programme avec deux programmes horaires pour matin, midi, soir et weekend avec journée continue Températures de confort/réduit 22-16 °C

Programme résidence secondaire, vendredi soir et weekend journée continue et autres jours de la semaine température antigel (8°C.)

Programme personnalisable par l’utilisateur. Avec la fonction du MENU PROGRAMME ZONE, il est possible de mémoriser ici un programme hebdomadaire d’une zone particulière déjà présente dans le régulateur. Très pratique pour rétablir rapidement un programme créé par l’utilisateur.

SAUVEGARDER

ette fonction permet de programmer les plages horaires de chaque zone à partir de 4 programmes HEBDOMADAIRES

C pré-mémorisés, dont un peut être personnalisé par l’utilisateur.

Dans le menu principal sélectionnez :

PROGRAMME ZONE

–> –>

RÉTABLIR

Sélectionnez la zone à modiﬁer, par exemple « SALON » (ou plusieurs zones) ; la page-écran suivante s’afﬁche :

SAUVEGARDER

Voir la dernière option du menu « RÉTABLIR ».

COPIER

Cette fonction permet de copier les programmes hebdomadaires d’une zone sur une ou sur plusieurs zones. Elle est très pratique si vous désirez attribuer les mêmes conﬁgurations à deux ou plusieurs zones de l’habitation.

Dans le menu principal sélectionnez :

MENU PROGRAMME ZONE COPIER

Sélectionnez la zone à copier et ensuite la/les zone(s) sur laquelle/lesquelles copier le programme hebdomadaire de la première zone. Suivez les instructions qui s’afﬁchent à l’écran.

–> –>

MENU INSTALLATION (association avec des dispositifs, modification de zones, fonctions optionnelles)

Dans le menu principal sélectionnez :

ATTENTION! Les modiﬁcations peuvent entraîner des comportements anormaux du système.

GESTION ZONES

AJOUTER

EFFACER

TEST

NOM

TYPE RAD

AJOUTER ZONE

EFFACER ZONE

TARAGE CAPTEUR

Cette fonction permet de programmer la valeur d’offset pour le capteur intégré dans le thermostat. Cette option peut être activée par exemple lorsque le régulateur est installé dans un endroit où il ne peut relever correctement la température (par exemple montage à une hauteur du sol non comprise entre 1,2 m et 1,5 m) où près d’une source de chaleur.

ACCESSOIRES RF

Cette fonction permet d’ajouter un bouton clic (en option). Suivez les instructions qui s’afﬁchent à l’écran

FONCTIONS EN OPTION

PROTECTION MOT DE PASSE

SELF LEARNING

REMISE À ZÉRO

Cette fonction permet d’ajouter un capteur de température /une fenêtre / une commande électronique dans la zone sélectionnée.

Cette fonction permet d’effacer l’association avec le capteur de température / la fenêtre / la commande électronique dans la zone sélectionnée.

Deux fonctions peuvent être exécutées :

-TEST RF, exécute un test de communication par ondes radio avec la donnée de température relevée (par capteur de température) ou position d’ouverture ou de fermeture (par commande électronique) et affiche le niveau du signal (DB-LINK). Les données sont aussitôt mises à jour.

-OUVERTURE/FERMETURE, exécute une ouverture ou une fermeture complète de la commande électronique (temporaire pendant 10 minutes).

Cette fonction permet de modiﬁer le nom de la zone. Cette fonction permet de changer le type de radiateur associé à la commande électronique/robinet.

Cette fonction permet d’ajouter une zone et des capteurs/commandes électroniques correspondants. Suivez les instructions qui s’affichent à l’écran.

Cette fonction permet de supprimer une zone. Suivez les instructions qui s’affichent à l’écran.

Activez cette fonction si vous désirez bloquer l’accès au régulateur à travers le choix d’un nombre de 0 à 999. Il vous sera demandé d’entrer ce numéro (mot de passe) chaque fois que vous voudrez effectuer une opération. Le mot de passe sera demandé à chaque rallumage.

ATTENTION ! Notez soigneusement le mot de passe pour éviter de ne plus pouvoir utiliser l’installation Suivez les instructions qui s’affichent à l’écran. En cas de perte du mot de passe, contactez le service après-vente Caleffi pour effectuer la procédure de réinitialisation, pour rétablir le fonctionnement du régulateur (avec perte de toutes les configurations).

En activant ou désactivant cette fonction, le régulateur adaptera les temps d’activation et de désactivation de l’installation aux caractéristiques thermiques de l’habitation, en optimisant les temps de réponse du système (auto-apprentissage). Par défaut, cette fonction est désactivée. Suivez les instructions qui s’afﬁchent à l’écran.

ATTENTION! Cette fonction remet le système en marche en perdant toutes les données. Il faudra répéter toutes les opérations d’association des dispositifs. Suivez les instructions qui s’afﬁchent à l’écran.

INSTALLATION APPUYEZ SUR OK POUR 5 S

–> –>

DIAGRAMME GÉNÉRAL

Page-écran principale NOM zone

MODE

(hiver uniquement)

POINT DE CONSIGNE

(hiver uniquement)

INFO

MODE ZONE

(hiver uniquement)

PROGRAMME ZONE

ÉTÉ/HIVER

CONFIGURATIONS

INSTALLATION

Défiler zones

AUTO

ÉCONOMIE D'ÉNERGIE

ÉTEINT

Manuel

temporisé

Montrer tableau

AUTO

ÉCONOMIE D'ÉNERGIE

VACANCES

ÉTEINT

MODIFIER

RÉTABLIR

SAUVEGARDER

COPIER

HIVER

ÉTÉ

HEURE ET DATE

LANGUE

AFFICHEUR

SCÉNARIO

SON

Sélectionner options

Choisir zone ou jour

Choisir zone

Changer heure et date

Choisir langue

SAUVEGARDER

CHOISIR

OFF

AJOUTER

MODIFIER

EFFACER

COPIER

PROGRAMME 1

PROGRAMME 2

PROGRAMME 3

PERSONNEL

Zone à sauvegarder

Zone à copier

ZONE PRINCIPALE.

BLACKLIGHT

COULEUR

SCÉNARIO 1

SCÉNARIO 2

SCÉNARIO 3

Jour à copier

Choisir zone

Changer durée

BLEU CLAIR

VERT

GRIS

PROCÉDURES PARTICULIÈRES Première mise en place des piles dans la commande électronique / commande électronique pas encore associée

au régulateur

Quand les piles sont mises en place pour la première fois, la LED de la commande électronique clignote 2 fois. La LED continuera à clignoter 2 fois toutes les 2 minutes pour signaler que l’association

vec le régulateur n’a pas encore été effectuée.

érification du niveau de communication entre la commande électronique et le régulateur

Le régulateur doit être sous tension et en fonctionnement, et la commande électronique doit être associée correctement au régulateur. Appuyez simultanément sur deux touches croisées de la

ommande électronique, pendant 2 secondes (par exemple, sur celle en bas à gauche et sur celle en haut à droite). Dès que les touches sont relâchées, vériez au moyen de la LED de signalisation :

- la LED clignote 4 fois pour signaler que le niveau de communication est EXCELLENT

- la LED clignote 3 fois pour signaler que le niveau de communication est ASSEZ BON la LED clignote 2 fois pour signaler que le niveau de communication est SUFFISANT

- la LED s’allume pendant 2 secondes pour signaler que la commande électronique n’a reçu aucun signal du régulateur. Dans ce cas, il faut évaluer la nécessité d’installer un répétiteur de signal.

Ouverture ou fermeture manuelle de la commande électronique

Sélectionnez sur le régulateur : MENU-INSTALLATION-GESTION ZONES-MODIFIER ZONE- [sélectionnez la zone correspondant à la commande électronique]-TEST-OUVERTURE/FERMETURE. À la demande à l’écran, appuyez simultanément sur deux touches croisées de la commande électronique, pendant 2 secondes. Dès que les touches sont relâchées, vériez au moyen de la LED de signalisation :

- la LED s’allume pendant 1 seconde : la commande n’a pas été reçue. La commande électronique n’exécute aucune opération.

- la LED clignote toutes les 0,5 secondes : la commande a été reçue ; la LED continue de clignoter pendant toute la période d’actionnement du moteur. La commande électronique exécute une

ouverture (ou une fermeture) complète. Il est conseillé d’effectuer l’opération avec la commande électronique montée sur le robinet.

RÉTABLISSEMENT des configurations d’usine de la commande électronique

Vous pouvez rétablir les conditions d’usine de la commande électronique. Dans ce cas, l’association avec le régulateur est irrémédiablement perdue. Il est recommandé de n’effectuer l’opération qu’en cas de nécessité extrême. Dès lors que cette opération est effectuée, il faudra aussi éliminer l’association commande électronique-régulateur via la fonction appropriée du MENU INSTALLATION, sur le régulateur. Appuyez simultanément sur les deux touches en bas de la commande électronique (c’est-à-dire sous la mention Calef), pendant 2 secondes. La LED de la commande électronique clignotera pendant 4 secondes : pendant ce délai, il faut que les 2 touches côté haut sur la commande électronique soient maintenues enfoncées simultanément. Le moteur se place dans la position tout ouvert et le numéro d’identication du régulateur auquel il était associé est effacé. La LED de la commande électronique s’allume pendant 2 secondes. La commande électronique se met alors à l’état « Piles mises en place, mais la commande électronique N’est PAS associée à un régulateur».

ANOMALIES

Nel caso di anomalie di funzionamento compare nella schermata principale un campo En cas d’anomalies de fonctionnement, la page-écran principale afche un champ contenant l’icône.

En sélectionnant l’icône et en appuyant sur la touche OK, il est possible de visualiser, dans les pages-écrans suivantes, les anomalies présentes. La présence d’une anomalie est également signalée dans la page-écran de veille, page-écran qui afche habituellement l’heure et le logo Calef en blanc ; dans le cas d’une anomalie, les caractères deviennent rouges.

Piles déchargées - remplacement

Si le niveau de charge des piles d’une commande électronique ne suft pas au fonctionnement

normal, le problème est signalé par le symbole sur l’afcheur du régulateur. La LED de la commande électronique clignote trois fois toutes les dix minutes. La commande électronique se met automatiquement dans la position d’ouverture=50 %. Le remplacement des piles ne comporte pas la perte de l’association avec le régulateur de contrôle. Pour remplacer les piles :

1) Retirez le capuchon de la commande en poussant l’axe de blocage avec la pointe d’un stylo. Tirez le

capuchon dans le sens de la èche.

2) Insérez les deux piles de type AA 1,5 V en respectant la bonne polarité. La LED sur la commande

électronique clignotera deux fois pendant une seconde. Refermez le couvercle.

Perte de communication entre la commande électronique (ou autre appareil à ondes radio) et le régulateur

Si la commande électronique perd la communication avec le régulateur pendant plus de 40 minutes, le problème est signalé sur l’afcheur avec le symbole . En sélectionnant l’icône, l’afcheur indiquera la commande électronique ayant perdu la communication. Chaque commande électronique reçoit un numéro de 1 à 4 correspondant à l’ordre avec lequel elle a été associée au régulateur. Pour garantir quand même une régulation de la température ambiante, la commande électronique régule avec un point de consigne xe de 20°C en utilisant son capteur de température interne. Vériez que les dispositifs sont en bon état, que l’amplitude du signal radio est sufsant (voir la fonction de test), que les piles des commandes électroniques sont chargées, que le capteur de température est correctement éclairé (et qu’il a donc un niveau de charge sufsant pour la transmission du signal).

L’afficheur du régulateur est éteint

Vériez que le régulateur est alimenté électriquement et que l’alimentateur est correctement relié en respectant la polarité. Si ces contrôles donnent des résultats négatifs, contactez l’assistance technique Calef.

La température de la pièce ne correspond pas à la valeur de consigne réglée

Pour cette observation, il faut attendre un certain temps à compter du réglage de la valeur de consigne. Vériez que la chaudière fonctionne normalement et que les commandes électroniques du robinet de radiateur fonctionnent correctement (vériez que les piles sont chargées, effectuez un test d’ouverture/fermeture pour vérier qu’elles ne sont pas bloquées). Les commandes électroniques doivent relever correctement la température ambiante. Vériez que la valeur de température relevée est alignée avec la température ambiante via la fonction « INFO ». Contrôlez que le capteur de température ambiante (si installé) est positionné de façon opportune et n’est pas exposé à la lumière directe (faussant la valeur de température relevée). En l’absence de capteur de température ambiante, il faut en évaluer l’installation. Si ces contrôles donnent des résultats négatifs, contactez l’assistance technique Calef.

SCHÉMA D’INSTALLATION DES COMMANDE ÉLECTRONIQUES

ﬁn d’identiﬁer facilement les commandes électroniques et leur position, il est recommandé d’utiliser cet espace pour tracer

A le schéma d’installation. Cela facilitera certaines opérations, comme par exemple la localisation des commandes électroniques dont les piles sont déchargées (chaque commande électronique sera associée à un numéro d’identiﬁcation, par exemple « ROBINET 1 »).

ACCESSOIRES

Réf. 210011

Répétiteur Wireless de signal de 1er et 2e niveau avec ﬁche pour prise électrique. Alimentation: 230 V (ca) Communication radio : RF 868MHz - Standard EnOcean Distance de transmission : 30 m dans des pièces fermées Consommation en veille : 0,9 W

Réf. 210010

Répétiteur Wireless de signal de 1er et 2e niveau avec antenne. Version encastrable ou pour faux plafond. Alimentation: 230 V (ca) Communication radio : RF 868MHz - Standard EnOcean Distance de transmission : 30 m dans des pièces fermées Consommation en veille : 0,6 W Dimensions : 100x50x25 mm

Réf. 210006

Bouton clic - Interrupteur télécommande Wireless - sans ﬁls et sans piles. Les trois boutons permettent d’activer le fonctionnement en Automatique/économie d’énergie/OFF sans besoin d’agir directement sur le régulateur thermique. Communication radio : RF 868MHz - Standard EnOcean

Réf. 210004

Alimentateur pour régulateur thermique réf. 210100 Alimentation: 230 V (ca) Tension en sortie : 24 V (cc) Courant en sortie : 180 mA Puissance en sortie : 4,2 W Dimensions : 42,5x40x22 mm

Réf. 210001

Capteur de température ambiante à ondes radio Pour le contrôle de la température d’une seule zone ou pièce Installation : par biadhésif ou vis à tête plate Temps max. de fonctionnement à 100 % de charge et dans le noir absolu : env. 100 heures Distance de transmission : 30 m dans des pièces fermées Communication radio : RF 868MHz - Standard EnOcean Pouvant être associé au régulateur thermique multizone série 210. Alimentation : sans piles avec cellule photovoltaïque Degré de protection : IP 30

CALEFFI 210510, 210 Series, 210100, 210005, 210011 Installation And Commissioning Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
