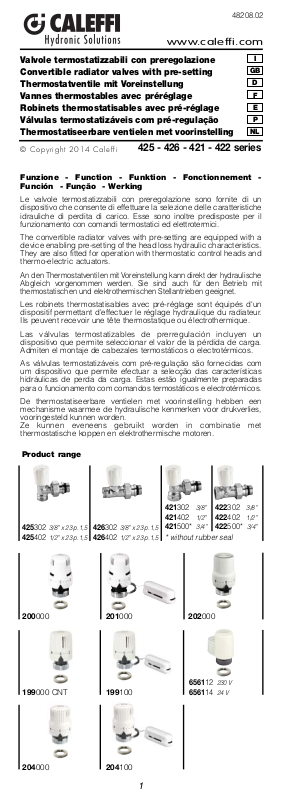

Valvole termostatizzabili con preregolazione
Convertible radiator valves with pre-setting
Thermostatventile mit Voreinstellung
Vannes thermostables avec préréglage
Robinets thermostatisables avec pré-réglage
Válvulas termostatizáveis com pré-regulação
Thermostatiseerbare ventielen met voorinstelling
© Cop yr ig ht 20 14 Ca lef fi
Funzione - Function - Funktion - Fonctionnement Función - Função - Werking
Le valvole termostatizzabili con preregolazione sono fornite di un
dispositivo che consente di effettuare la selezione delle caratteristiche
idrauliche di perdita di carico. Esse sono inoltre predisposte per il
funzionamento con comandi termostatici ed elettrotermici.
The convertible radiator valves with pre-setting are equipped with a
device enabling pre-setting of the head loss hydraulic characteristics.
They are also fitted for operation with ther mostatic control heads and
thermo-electric actuators.
An den Thermostatventilen mit Voreinstellung kann direkt der hydraulische
Abgleich vorgenommen werden. Sie sind auch für den Betrieb mit
thermostatischen und elektrothermischen Stellantrieben geeignet.
Les robinets thermostatisables avec pré-réglage sont équipés d'un
dispositif permettant d'effectuer le réglage hydraulique du radiateur.
Ils peuvent recevoir une tête thermostatique ou électrothermique.
Las válvu las termo statizables de prerregulació n incluyen un
dispositivo que per mite seleccionar el valor de la pérdida de carga.
Admiten el montaje de cabezales termostáticos o electrotérmicos.
As válvulas termostatizáveis com pré-regulação são fornecidas com
um dispositivo que permite efectuar a selecção das características
hidráulicas de perda da carga. Estas estão igualmente preparadas
para o funcionamento com comandos termostáticos e electrotérmicos.
De thermostatiseerbare ventielen met voorinstelling hebben een
mechanisme waarmee de hydraulische kenmerken voor drukverlies,
vooringesteld kunnen worden.
Ze kunnen eveneens gebruikt worden in combinatie met
thermostatische koppen en elektrothermische motoren.
Product range
425 - 426 - 421 - 422 series
GB
D
F
E
P
NL
I
421302 3/8”
421402 1/2”
425302 3/8” x 23 p.1,5
425402 1/2” x 23 p.1,5
200000 201000 202000
199000 CNT 199100
204000 204100
426302 3/8” x 23 p.1,5
426402 1/2” x 23 p.1,5
421500* 3/4”
* without rubber seal
656112 230 V
656114 24 V
1
422302 3/8”
422402 1/2”
422500* 3/4”
Technical specifications
425/426/421/422 series valves
Materials: - body: brass EN 12165 CW617N, chrome plated
- obturator control stem: stainless steel
- hydraulic seals: EPDM
- control knob: ABS (RAL 9010)
Medium: water, glycol solutions
Max. percentage of glycol: 30%
Maximum differential pressure with control fitted: 1 bar
Maximum working pressure of valve body: 10 bar
Working temperature range: 5–100°C
Factory presetting: position 5
For copper, single and
multilayer plastic pipes: 3/8”, 1/2" radiator x 23 p.1,5 pipe
For steel pipe: 3/8”, 1/2", 3/4”
199/200/201/202/204 thermostatic control heads
Scale of adjustment: ❄–5
Temperature range: 7–28°C
Frost protection cut-in: 7°C
Maximum room temperature: 50°C
Length of capillary pipe, 199/201/204 series 2 m
Room temperature gauge scale, 202 series: 16–26°C
Further technical details on this product are available at
Scala di regolazione comandi
Control adjustment scale
Temperatureinstellungen
Échelle de réglage des têtes
Escala de regulación del cabezal
Escala de regulação dos comandos
Instellingsbereik knoppen en actuators
❄
0
7°C
5°C
In caso di lunghi periodi di assenza durante il periodo invernale
regolare la t esta termost atica nella po sizione antigelo
corrispondente ad una temperatura ambiente non inferiore a 7°C.
Durante il periodo estivo invece è consigliabile regolare la testa
termostatica nella posizione 5, ovvero con valvola tutta aperta.
In the case of long periods of absence specially during winter, set
the th ermos tatic head to the frost protect ion po sition
corresponding to a room temperature of not less than 7°C.
During the summer season instead it is advisable to set the
thermostatic head to the n° 5 position, with the valve fully open.
Bei längerer Ab wesenhe it während der H eizperi ode ist die
Einstellung Antifrost
unter 7°C) zu wählen.
Außerhalb der Heizperiode ist es ratsam, den Thermostat-Kopf auf
Position 5 einzustellen, damit das Thermostatventil vollständig
geöffnet ist.
Pendant les périodes d’absences prolongées en hiver, régler la tête
thermostatique sur la position “ant igel”
température d’ambiance supérieure à 7°C.
Pendant l’été, il est conseillé de positionner la tête thermostatique
sur la position 5.
En caso de largos períods de ausencia durante el período invernal,
regular el cabezal termo stático en la posic ión an tihiel o
correspondiente a una temperatura ambiente no inferior a 7°C.
Durante el verano es aconsejable regular el cabezal termostatático
en la posición 5 que es con la válvula totalmente abierta.
Em caso de longos períodos de ausência durante o Inverno
deve-se regular a cabeça termostática na posição anti-gelo
correspondente a uma temperatura ambiente não inferior a 7°C.
Durante o Verão é aconselhável regular a cabeça termostática na
posição 5, ou seja com a válvula toda aberta.
Tijdens de winterperiode is het bij lange afwezigheid aangeraden om
de thermostaatknop in te stellen op de vorstbeveiligingsstand
overeenstemt met een omgevingstemperatuur niet lager dan 7°C.
Tijdens de zomerperiode daarentegen is het aangewezen de
thermostaatkop in te stellen op cijfer 5, ofwel met volledig geopend
ventiel.
www.caleffi.com
1
12°C216°C320°C424°C528°C
(entspricht einer Raumtemperatur nicht
❄
EN 10088-3 (AISI 303)
qui donnera une
❄
die
❄
❄
❄
❄
❄
2
Posizione di preregolazione
3/8” - squadra/angle
3/8” - diritta/straight
0,08
0,08
0,08
0,09
0,17
0,17
0,17
0,19
0,25
0,25
0,25
0,27
0,55
0,55
0,55
0,56
Kvs (m
3
/h)
1,30
0,90
1,40
1,00
1/2” - squadra/angle
1/2” - diritta/straight
0,12
0,12
0,22
0,22
0,41
0,41
0,95
0,93
1,80
1,70
3/4” - squadra/angle
3/4” - diritta/straight
Pre-setting position
1
2
3
4
5
1234 5
Posizione di preregolazione
3/8” - squadra/angle
3/8” - diritta/straight
1/2” - squadra/angle
1/2” - diritta/straight
0,08
0,09
0,15
0,16
0,22
0,23
0,35
0,36
Kv (m
3
/h)
(Banda proporzionale 2K)
(Proportional band 2K)
0,50
0,55
3/4” - squadra/angle
3/4” - diritta/straight
0,12 0,20 0,32 0,50 0,72
Pre-setting position
1
2
3
4
5
1234 5
Preregolazione - Pre-setting - Voreinstellung Pré-réglage - Prerregulación - Pré-regulação - Voorinstelling
Ad ogni sezione di passaggio (A) corrisponde un valore numerico di
preregolazione (1-2-3-4-5) per il bilanciamento della portata del fluido
termovettore.
Each cross section (A) has a corresponding numerical pre-setting value
(1-2-3-4-5) for balancing the flow rate of the medium.
Jeder Querschnitt (A) entspricht einem numerischen Voreinstellwert (1-2-
3-4-5) zum Abgleich des Volumenstroms.
Chaque section de passage (A) correspond à une valeur numérique de
pré-réglage (1-2-3-4-5) permettant d'équilibrer le débit.
A cada sección de paso (A) corresponde un valor numérico de
prerregulación (1-2-3-4-5) para el equilibrado del caudal del fluido
caloportador.
A cada secção de passagem (A) corresponde um valor numérico de
pré-regulação (1-2-3-4-5) para o balanceamento do caudal do fluido
termovector.
Elk doorstroomopening komt overeen met een voorinstellingswaarde
(1-2-3-4-5) voor de balancering van het debiet van de vloeistof.
A
A
1 2 3 4 5
Hydraulic characteristics
Valvole termostatizzabili preregolabili con manopola manuale
Convertible radiator valves with pre-setting equipped with
manual knob
Valvole termostatizzabili preregolabili con comando termostatico
banda proporzionale 2K
Convertible radiator valves with pre-setting equipped with
thermostatic control head, proportional band 2K
Kv = Portata in m3/h che produce una perdita di carico di 1 bar
Kvs = Kv a valvola completamente aper ta
Kv = Flow rate in m
Kvs = Kv with valve fully open
3
3
/h which produces a head loss of 1 bar
Preregolazione e montaggio comandi termostatici o
elettrotermici - Pre-setting and installation of thermostatic heads
or thermo-electric actuators - Voreinstellung und Montage
thermostatische oder elektrothermische Stellantriebe Préréglage et montage des têtes thermostatiques et
électrothermiques - Prerregulación y montaje de mandos
termostáticos o electrotérmicos - Pré-regulação e montagem dos
comandos termostáticos ou electrotérmicos - Voorinstelling en
montage van thermostatische koppen of elektrothermische
bedieningen
Rimuovere la manopola della valvola.
Remove the valve knob.
Den Temperaturregler des Ventils abnehmen.
Retirer le bouton de la vanne.
Quitar el mando de la válvula.
Retirar o manípulo da válvula.
Verwijder de knop van het ventiel.
Sollev are l ’apposita g hiera di ma novra (A) d el di sposit ivo d i
preregolazione e ruotare l’asta di comando (B) per selezionare la
posizione desiderata. Attenzione a non sfilare completamente la ghiera
(A) dall’asta di comando (B). Il numero di preregolazione scelto (C)
deve essere ben centrato sul riquadro (D).
Lift the special control ring nut of the pre-setting device and turn the
control stem to select the required position on the graduated scale. Take
care not to completely remove the nut (A) from the control stem (B). The
pre-setting number (C) must appear perfectly in the centre of
selected
the window (D).
Die Scheibe (A) der Voreinstellung anheben, und die Spindel (B) drehen, um
die gewünschte Stellung zu wählen. Darauf achten, dass die Scheibe (A)
nicht ganz von der Spindel (B) gezogen wird. Die Zahl der gewählten
Voreinstellung (C) muss genau im Fenster (D) zentriert sein.
Soulever la bague de manœuvre (A) du dispositif de pré-réglage et
tourner l'axe de commande (B) pour sélectionner une position. Attention
à ne pas sortir complètement la bague (A) de l'axe de commande (B).
Centrer correctement le numéro choisi (C) sur l'ouverture (D).
Levantar el disco de maniobra (A) del dispositivo de prerregulación y
girar el eje (B) para seleccionar la posición deseada. Tener cuidado de
no desenroscar completamente el disco (A) del eje (B). El número de
prerregulación escogido (C) debe quedar exactamente en el centro
de la ventanilla (D).
Retirar a anilha de manobra (A) do dispositivo de pré-regulação, e rodar
a haste de comando (B) para seleccionar a posição desejada. Atenção
a não retirar completamente a anilha (A) da haste de comando (B).
O número de pré-regulação escolhido (C) deve estar bem centrado
no painel (D).
Til de draairing (A) van het voorinstellingsmechanisme op en draai de
bedieningsstang (B) om de gewenste stand te kiezen. Let erop dat
de ring (A) niet
helema al van de
bedien ingssta ng (B)
wordt verwijderd.
Het gekozen
voorinstellingscijfer
(C) moet zich goed
in het midden van
het venster (D)
bevinden.
A
C
D
B
4
Abbassare nuovamente la ghiera.
Lower the ring nut again.
Die Scheibe wieder in ihre ursprüngliche Stellung bringen.
Enfoncer à nouveau la bague.
Bajar otra vez el disco.
Encaixar de novo a anilha.
Duw de ring weer omlaag.
Riposizionare la manopola manuale.
Position the manual knob again.
Den Temperaturregler wieder aufsetzen.
Replacer le bouton de commande manuelle.
Montar nuevamente el mando manual.
Voltar a colocar o manípulo manual.
Plaats de handbedieningsknop terug.
In alternativa, installare il comando termostatico o elettrotermico*.
Alternatively, install the thermostatic control head or thermo-electric
actuator.
Alter nativ kann ein Thermost atkopf ode r ei n elektrothermis cher*
Stellantrieb installiert werden.
Il est également po ssible d'inst aller une têt e ther mostat ique ou
électrothermique*.
Como alt ernativa, se pue de instalar un mand o termostático o
electrotérmico*.
Em alternativa, instalar o comando termostático ou electrotérmico*.
Het is ook mogelijk om de thermostatische kop of elektrothermische*
actuator te installeren.
5
*
* ATTENZIONE: In caso di installazione con comando elettrotermico
la ghiera nera va rimossa e conservata per eventuali future
regolazioni.
* CAUTION: In the event of installation with thermo-electric
actuator, the black ring nut should be removed and kept for any
future adjustments.
* ACHTUNG: Bei Installation mit elektrothermischen Stellantrieb, die
schwarze Nutmutter muss für eventuelle später Installationen
ausgebaut und aufbewahrt sein.
* ATTENTION: En cas d’installation avec un actionneur
thermoélectrique, le ring noir doit être supprimé et gardé pour
des ajustements éventuels dans le futur.
* ATENCIÓN: En el caso de instalación con actuador termo electrico,
el anillo negro se debe quitar y conservar para cualquier futuro
ajuste.
* ATENÇÃO: No caso de instalação com comando eletrotérmico, a
rosca preto deve ser removida, e conservada para eventuais
regulações futuras.
* WAARSCHUWING: In het geval van installatie met een
thermo-elektrische actuator, moet de zwarte ring verwijderd worden
en bewaard worden voor eventuele toekomstige aanpassingen.
6
Loading...
