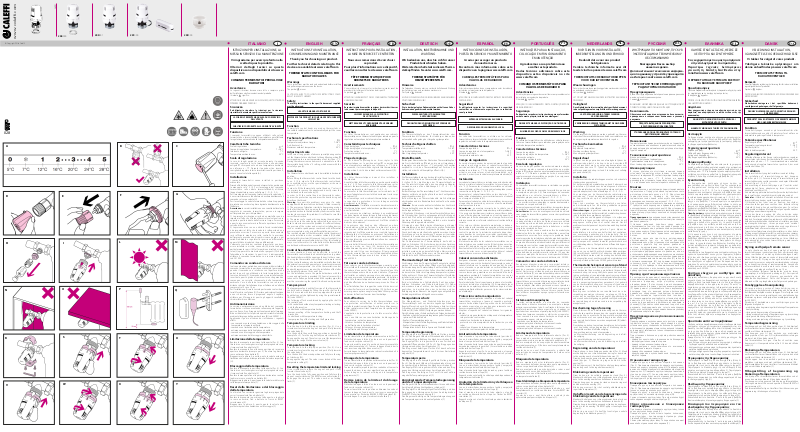

ISTRUZIONI PER L’INSTALLAZIONE, LA

MESSA IN SERVIZIO E LA MANUTENZIONE

Vi ringraziamo per averci preferito nella

scelta di questo prodotto.

Ulteriori dettagli tecnici su questo

INSTRUCTIONS FOR INSTALLATION,

COMMISSIONING AND MAINTENANCE

Thank you for choosing our product.

Further technical details relating to this
device are available at www.caleffi.com

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL PORTUGUÊS NEDERLANDS   DANSK

dispositivo sono disponibili sul sito www.
caleffi.com

THERMOSTATIC CONTROL HEADS FOR

RADIATOR VALVES

COMANDI TERMOSTATICI PER VALVOLE

RADIATORI

Avvertenze

Le seguenti istruzioni devono essere lette e comprese prima
dell’installazione e della manutenzione del prodotto.
Il simbolo significa:

ATTENZIONE! UNA MANCANZA NEL SEGUIRE QUESTE ISTRUZIONI
POTREBBE ORIGINARE PERICOLO!

Sicurezza

É obbligatorio rispettare le istruzioni per la sicurezza
riportate sul documento specifico in confezione.

LASCIARE IL PRESENTE MANUALE AD USO E SERVIZIO

SMALTIRE IN CONFORMITÀ ALLA NORMATIVA VIGENTE

Funzione

I comandi termostatici vengono utilizzati sulle valvole
termostatiche o termostatizzabili per radiatore per effettuare
la regolazione automatica della temperatura ambiente.

C

G

M

Q

Caratteristiche tecniche

Scala di regolazione:
Campo di regolazione temperatura: 7÷28°C
Intervento antigelo: 7°C
Temperatura ambiente max: 50°C

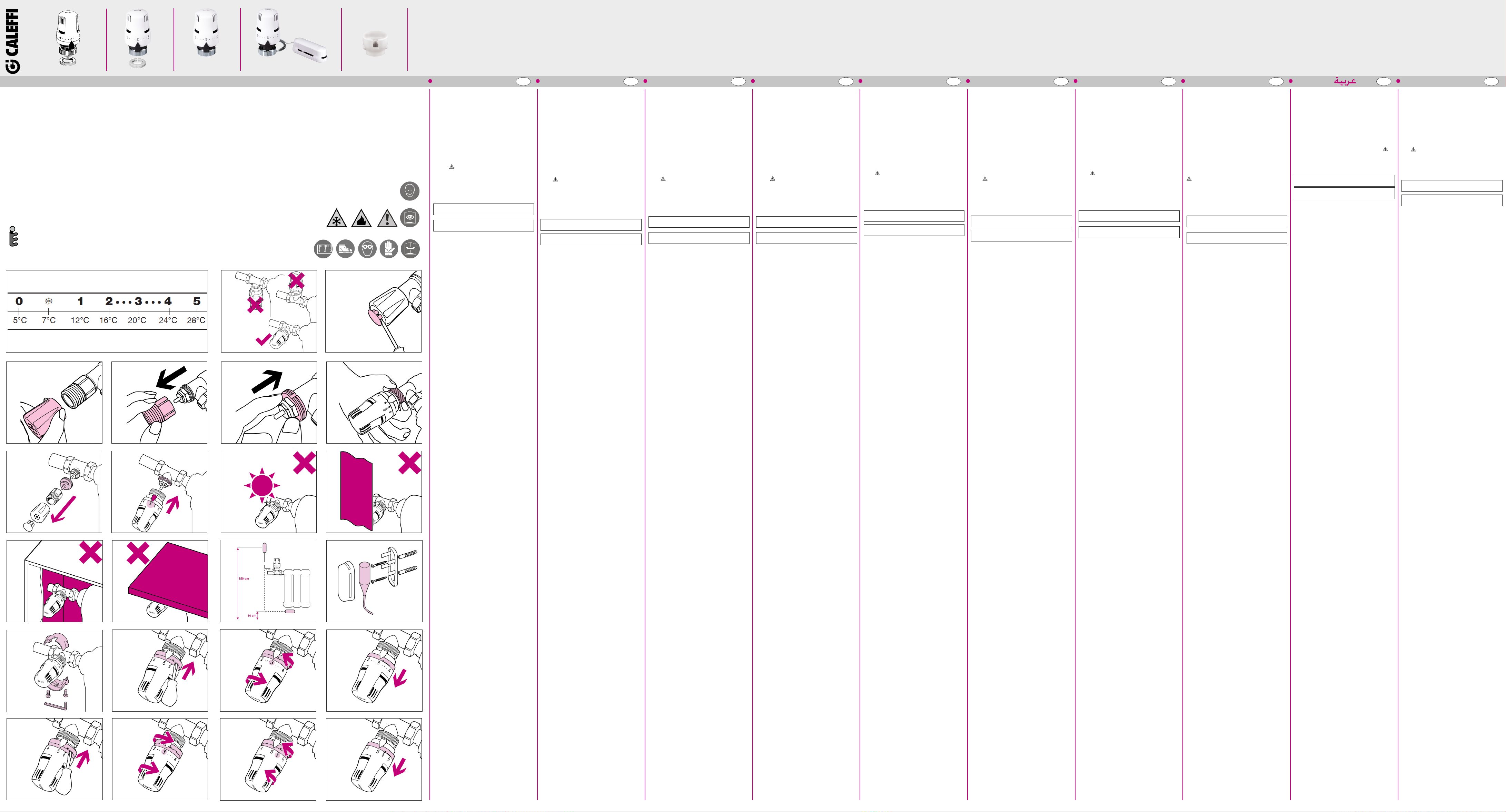

Scala di regolazione

In caso di lunghi periodi di assenza durante il periodo
invernale, regolare la testa termostatica nella posizione
antigelo ❄ corrispondente ad una temperatura ambiente
non inferiore a ~7°C. Durante il periodo estivo invece è
consigliabile regolare la testa termostatica nella posizione 5,
ovvero con valvola tutta aperta (A).

Installazione

I comandi termostatici vanno installati in posizione
orizzontale.
Prima dell’installazione del comando termostatico posizionare
la manopola sul n° 5. (I). Per il montaggio del comando
termostatico sulle valvole termostatizzabili, utilizzare
l’apposito adattatore, come nelle figure C - D - E - F - G.
Per il montaggio del comando termostatico sulle valvole da 1”
è necessario rimuovere l’adattatore ed avvitare direttamente il
comando sul corpo valvola (H).
Per il montaggio su valvole termostatiche svitare il cappuccio
di protezione e avvitare la ghiera zigrinata direttamente sulla
filettatura.
Avvertenze: in caso di installazione non corretta della valvola
completa di comando termostatico, possono insorgere
nell’impianto due possibili problemi:

1) La presenza di vibrazione simili ad un martellìo sono da
imputarsi al fatto che il fluido attraversa la valvola nel senso
opposto a quello indicato dalla freccia sul corpo. Per ovviare
a questo inconveniente sarà sufficiente ripristinare il senso
corretto di flusso.

2) La presenza di un suono o sibilo in fase di modulazione
è da imputarsi al fatto che la valvola è sottoposta ad una
prevalenza eccessiva. Per ovviare a questo inconveniente
sarà sufficiente mantenere sotto controllo la pressione
dell’impianto prevedendo dispositivi come pompe a giri
variabili abbinate a regolatori di pressione differenziale,
oppure l’utilizzo di valvole di by-pass differenziale.
L’elemento sensibile dei comandi termostatici non deve
essere installato in nicchie, cassonetti (N), dietro tendaggi
particolarmente spessi (M), all’esposizione diretta dei raggi
solari (L) oppure sotto mensole molto sporgenti (O) che ne
falserebbero le rilevazioni. In questi casi è indispensabile
utilizzare il comando termostatico con sensore a distanza
cod. 201000.

Comando con sonda a distanza

In alcune situazioni, potrebbe non essere possibile installare il
comando termostatico in posizione orizzontale (per esempio
quando il comando va a interferire con l’apertura di una
porta). In questi casi, utilizzando la testa termostatica con
sensore a distanza (P), il comando può essere installato anche
in verticale, questo grazie al sensore esterno che garantisce
comunque un corretto rilevamento della temperatura
ambiente. L’uso della testa termostatica con sensore a
distanza richiede l’installazione di quest’ultimo ad un’altezza
compresa tra 10 cm e 1,5 m.
Per l’installazione, fissare lo zoccolo portasonda con le viti ed i
tasselli forniti in confezione (Q). Prestare particolare attenzione
a non schiacciare, forare o piegare ad angolo il capillare,
utilizzare per il fissaggio di questo gli appositi cavallotti e
chiodini forniti in confezione.

Antimanomissione

La versione antimanomissione ed antifurto del comando
termostatico si ottiene montando sulla manopola l’apposito
guscio a fianco. Il suo fissaggio è ottenuto mediante l’impiego
di due viti dotate di testa speciale e quindi serrabili solamente
mediante l’impiego dell’apposita chiave (R) (cod. 209001).
Applicando il guscio al comando si otterranno i seguenti
effetti:

- con comando senza alcuna limitazione o bloccaggio della
temperatura: solamente antifurto

- comando con limitazione della temperatura:
antimanomissione della limitazione ed antifurto

- comando con bloccaggio della temperatura:
antimanomissione del bloccaggio ed antifurto

Limitazione della temperatura

Ruotare la manopola in posizione tutta aperta (Pos. 5). Con
l’aiuto di un cacciavite sganciare la ghiera spingendola verso
il corpo valvola fino a battuta (S).
Ruotare la manopola fino alla nuova posizione di massima
apertura desiderata (esempio pos. 3). Ruotare la ghiera in
senso antiorario fino a battuta (T).
Riagganciare la ghiera. A questo punto la valvola avrà una
limitazione del campo di temperatura da 0 al valore impostato
(U).

Bloccaggio della temperatura

Ruotare la manopola in posizione tutta aperta (Pos. 5). Con
l’aiuto di un cacciavite sganciare la ghiera spingendola verso
il corpo valvola fino a battuta (V).
Ruotare la manopola fino alla posizione desiderata e ruotare
la ghiera in senso orario fino a battuta (W).
Riagganciare la ghiera. A questo punto la valvola sarà bloccata
sulla temperatura impostata (Y).

Reset della limitazione e del bloccaggio
della temperatura

Con l’aiuto di un cacciavite sganciare la ghiera spingendola
verso il corpo valvola fino a battuta (V).
Ruotare la manopola in posizione tutta aperta, e la ghiera
in senso antiorario, fino a battuta. Le frecce di RESET
coincideranno (X).
Riagganciare la ghiera. A questo punto la valvola non
presenterà più alcuna limitazione nel bloccaggio (Y).

DELL’UTENTE

Warnings

These instructions must be read and understood before installing
and performing maintenance on the device.
The symbol means:

CAUTION! FAILURE TO FOLLOW THESE INSTRUCTIONS COULD
RESULT IN A SAFETY HAZARD!

Safety

The safety instructions in the specific document supplied
must be observed.

LEAVE THIS MANUAL FOR THE USER

DISPOSE OF THE PRODUCT IN COMPLIANCE WITH CURRENT

Function

Thermostatic control heads are used on thermostatic or
convertible radiator valves to automatically adjust the room
temperature.

Technical specifications

Adjustment scale:
Temperature adjustment range: 7-28°C
Anti-freeze cut-in: 7°C

÷5

❄

Maximum ambient temperature: 50°C

Adjustment scale

In the case of long periods of absence specially during winter,
set the thermostatic control head to the antifreeze position ❄
corresponding to a room temperature of not less than ~7°C.
During the summer season however it is advisable to set the
thermostatic head to the n° 5 setting, which means with the
valve fully open (A).

Installation

The thermostatic control heads must be installed in horizontal
position.
Before fitting the thermostatic control head turn the knob
to no. 5. (I). In order to fit the thermostatic control head
on convertible valves, use the special adapter, as shown in
Figures C - D - E - F - G.
In order to fit the thermostatic control head on 1” valves it
is necessary to remove the adapter and directly screw the
control head on the valve body (H).
In order to fit the control head on thermostatic valves,
unscrew the protective cap and screw the knurled ring nut
directly on the thread.
Warning: two possible problems may arise if a valve,
equipped with thermostatic control head, is fitted incorrectly:

1) The presence of vibrations similar to hammering are due
to the fact that the fluid is passing through the valve in the
opposite direction to that indicated by the arrow on the body.
In order to overcome this problem it is sufficient to reset the
correct flow direction.

2) The presence of a sound or hissing during the modulation
phase is due to the valve being subjected to an excessive
head. In order to overcome this problem it is sufficient to keep
the pressure of the system under control, installing devices
such as variable-speed pumps combined with differential
pressure regulators, or by using differential by-pass valves.
The sensitive element of the thermostatic control heads must
never be installed in niches or radiator cabinets (N), behind
particularly thick curtains (M), exposed to direct sunlight (L) or
located beneath very protruding shelves (O), as false readings
may occur. In these cases it is essential to use the thermostatic
control head with remote sensor code 201000.

Control head with remote probe

In some situations it may not be possible to install the
thermostatic control head in a horizontal position (e.g. when
the head interferes with the opening of a door). In these cases,
by using the thermostatic control head with remote sensor
(P), the control head may also be installed vertically, thanks to
the external sensor which guarantees a correct measurement
of the room temperature. Use of the thermostatic control
head with remote sensor requires the installation of the latter
at a height of between 10 cm and 1,5 m.
For the installation, secure the probe holder base with the
screws and wall anchors provided (Q). Special care must be
taken not to flatten, perforate or bend the capillary pipe; this
must be secured using the special U-bolts and nails provided.

Tamper-proof

The tamperproof and antitheft version of the thermostatic
control head is obtained by fitting the specific shell on the
knob. It is secured with two screws equipped with a special
head that can only be tightened by using the special wrench
(R) (code 209001).
The following effects are obtained by applying the shell to
the control head:

-

with control head without any temperature limiting or locking:
only theft prevention

- control head with temperature limiting:
tamper-proofing of the temperature limiting and theft
prevention

- control head with temperature locking:
tamper-proofing of the locking and theft prevention

Temperature limiting

Turn the knob to the fully-open position (Pos. 5). Use a
screwdriver to release the ring nut and push it fully towards
the valve body (S).
Turn the knob to the new fully-open position as desired (for
example Pos. 3). Turn the ring nut fully counter clockwise (T).
Re-engage the ring nut. The valve is now set for temperature
limiting in the range 0 to the new set value (U).

Temperature locking

Turn the knob to the fully-open position (Pos. 5). Use a
screwdriver to release the ring nut and push it fully towards
the valve body (V).
Turn the knob to the desired position and fully turn the ring
nut clockwise (W).
Re-engage the ring nut. The valve is now locked at the new
temperature setting (Y).

Resetting the temperature limit and locking

Use a screwdriver to release the ring nut and push it fully
towards the valve body (V).
Turn the knob to the fully-open position and fully turn the
ring nut counter clockwise. The RESET arrows will coincide (X).
Re-engage the ring nut. The valve now has no locking
limits (Y).

LEGISLATION

EN

INSTRUCTIONS POUR L’INSTALLATION,

LA MISE EN SERVICE ET L’ENTRETIEN

Nous vous remercions d’avoir choisi

Pour plus d’informations sur ce dispositif,
veuillez consulter le site www.caleffi.com

TÊTE THERMOSTATIQUE POUR

Avertissements

S’assurer d’avoir lu et compris les instructions suivantes avant de
procéder à l’installation et à l’entretien du dispositif.
Le symbole signifie :

ATTENTION ! LE NON-RESPECT DE CES CONSIGNES PEUT ENTRAÎNER
UNE MISE EN DANGER !

Sécurité

Respecter impérativement les consignes de sécurité citées sur
le document qui accompagne le dispositif.

METTRE AU REBUT CONFORMÉMENT AUX NORMES

Fonction

Les têtes thermostatiques sont appliquées aux robinets
thermostatiques ou thermostatisables pour radiateurs pour la
régulation automatique de la température ambiante.

-5

❄

Caractéristiques techniques

Plage de réglage :
Plage de réglage de la température : 7÷28 °C
Protection antigel : 7 °C
Température ambiante max. : 50 °C

Plage de réglage

En cas d’absence prolongée en hiver, régler la tête
thermostatique sur la position antigel ❄ correspondant
à une température ambiante non inférieure à ~7°C. L’été,
en revanche, il est conseillé de régler la tête thermostatique
sur la position 5, c’est à dire robinet entièrement ouvert (A).

Installation

Les têtes thermostatiques doivent être installées à
l’horizontale.
Avant d’installer la tête thermostatique, positionner la molette
sur le n° 5. (I). Pour monter la tête thermostatique sur les
robinets thermostatisables, utiliser l’adaptateur spécifique,
comme représenté sur les figures C - D - E - F - G.
Pour monter la tête thermostatique sur les robinets de 1”,
déposer l’adaptateur et visser la tête directement sur le corps
du robinet (H).
Pour le montage sur des robinets thermostatiques, dévisser
le capuchon de protection et visser la bague moletée
directement sur le filetage.
Avertissements : l’installation incorrecte du robinet muni de
tête thermostatique peut entraîner deux problèmes éventuels
pour l’installation :

1) La présence de vibrations similaires à un martèlement
continu et rapide est due au fait que le fluide s’écoule à travers
le robinet en sens opposé à celui indiqué par la flèche sur le
corps. Pour résoudre cet inconvénient il suffit de rétablir le
bon sens d’écoulement.

2) La présence d’un bruit ou d’un sifflement en phase
de modulation est dû au fait que le robinet est soumis à
une pression différentielle excessive. Pour résoudre cet
inconvénient il suffit de maintenir sous contrôle la pression
différentielle de l’installation en prévoyant l’installation de
dispositifs tels que des pompes à vitesse variable associées
à des régulateurs de pression différentielle ou des vannes de
by-pass différentielle.
Ne pas installer l’élément sensible des têtes thermostatiques
dans une niche, un tiroir (N), derrière des tentures
particulièrement épaisses (M) ni directement exposé aux
rayons du soleil (L) ou sous des étagères (O) qui pourraient
fausser les mesures. Dans ce cas, il est indispensable d’utiliser
la tête thermostatique munie d’une sonde à distance,
code 201000.

Tête avec sonde à distance

Dans certains cas, la tête thermostatique pourrait ne pas
être installée à l’horizontale (par exemple parce qu’elle gêne
l’ouverture d’une porte). Dans ce cas, l’emploi d’une tête
thermostatique munie d’une sonde à distance (P) permet
de l’installer en verticale parce que la sonde externe assure
la bonne mesure de la température ambiante. L’installation
d’une tête thermostatique munie d’une sonde à distance
doit être effectuée à une hauteur comprise entre 10 cm et
1,5 m.
Pour l’installation, fixer le support de sonde à l’aide des vis et
des chevilles fournies dans l’emballage (Q). Veiller à ne pas
écraser, percer ou plier en angle le capillaire. Utiliser pour fixer
ce dernier les fixations fournies dans l’emballage.

Anti-effraction

Pour obtenir la version de la tête thermostatique avec
une protection anti-effraction et antivol, monter sur la
molette la protection spécifique. Pour la fixer, utiliser deux vis
à têtes spéciales nécessitant l’emploi d’une clé spécifique (R)
(code 209001).
L’application de la protection sur la tête assure les effets
suivants :

- avec une tête sans aucune limitation de blocage de la
température : antivol uniquement

- tête avec limitation de température :
anti-effraction de la limitation et antivol

- tête avec blocage de température :
anti-effraction du blocage et antivol

Limitation de température

Tourner la molette sur la position entièrement ouverte (Pos. 5).
Détacher la bague à l’aide d’un tournevis en la poussant à
fond vers le corps du robinet (S).
Tourner la molette jusqu’à la position d’ouverture complète
souhaitée (exemple pos. 3). Tourner la bague à fond, dans le
sens inverse aux aiguilles d’une montre (T).
Serrer la bague. La température du robinet sera limitée de 0 à
la valeur programmée (U).

Blocage de la température

Tourner la molette sur la position entièrement ouverte (Pos. 5).
Détacher la bague à l’aide d’un tournevis en la poussant à
fond vers le corps du robinet (V).
Tourner la molette jusqu’à la position souhaitée et tourner la
bague à fond, dans le sens des aiguilles d’une montre (W).
Serrer la bague. Le robinet est bloqué à la température
programmée (Y).

Remise à zéro de la limite et du blocage
de la température

Détacher la bague à l’aide d’un tournevis en la poussant à
fond vers le corps du robinet (V).
Tourner la molette sur la position entièrement ouverte et
tourner la bague à fond, dans le sens inverse aux aiguilles
d’une montre. Les flèches de REMISE À ZÉRO coïncident (X).
Serrer la bague. À ce point, le robinet résulte libre (Y).

ceproduit.

ROBINETS DE RADIATEURS

LAISSER CE MANUEL À LA DISPOSITION

DE L’UTILISATEUR

ENVIGUEUR

FR

INSTALLATION, INBETRIEBNAHME UND

WARTUNG

Wir bedanken uns, dass Sie sich für unser

Produkt entschieden haben.

Weitere technische Details zu diesem Thermo­statkopf finden Sie unter www.caleffi.com.

THERMOSTATKÖPFE FÜR

HEIZKÖRPERVENTILE

Hinweise

Die folgenden Hinweise müssen vor der Installation und Wartung
des Gerätes gelesen und verstanden worden sein.
Das Symbol bedeutet:

ACHTUNG! DIE MISSACHTUNG DIESER HINWEISE KANN GEFAHREN­SITUATIONEN VERURSACHEN!

Sicherheit

Die in der beigelegten Dokumentation enthaltenen Sicher­heitsanweisungen müssen beachtet werden.

DIESE ANLEITUNG IST DEM BENUTZER

AUSZUHÄNDIGEN

DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEND

Funktion

Die Thermostatköpfe an den Thermostatventilen oder
Thermostatventil-Unterteilen für Heizkörper dienen der
automatischen Regelung der Umgebungstemperatur.

Technische Eigenschaften

÷5

Einstellbereich:

❄

Temperatureinstellbereich: 7÷28°C
Frostschutzaktivierung: 7°C
Max. Umgebungstemperatur: 50°C

Einstellbereich

Bei längerer Abwesenheit im Winter den Thermostatkopf auf
die Frostschutzstellung ❄ drehen, die einer Umgebungs­temperatur von mindestens ~7°C entspricht. Im Sommer
empfiehlt es sich, den Thermostatkopf auf Position 5 zu
stellen, in der das Ventil komplett geöffnet ist (A).

Installation

Die Thermostatköpfe müssen horizontal installiert werden.
Vor der Installation den Thermostatkopf auf die Position
5 stellen (I). Für die Montage des Thermostatkopfs an
den Thermostat-Unterventilen den zugehörigen Adapter
verwenden, wie auf den Abbildungen C - D - E - F - G
dargestellt ist.
Bei der Montage des Thermostatkopfs an 1”-Ventile muss der
Adapter entfernt und der Kopf direkt an das Ventilgehäuse
angeschraubt werden (H).
Bei der Montage an Thermostatventile die Schutzkappe
abschrauben und die Rändelmutter direkt auf das Gewinde
schrauben.
Hinweise: Bei einer unkorrekten Installation des Ventils mit
Thermostatkopf können die beiden folgenden Probleme an
der Anlage auftreten:

1) Klopfende Vibrationen sind darauf zurückzuführen, dass
die Flüssigkeit das Ventil in entgegengesetzter Richtung als
durch den Pfeil auf dem Gehäuse angezeigt durchströmt.
Um dieses Problem zu beheben, einfach nur die korrekte
Strömungsrichtung wiederherstellen.

2) Geräusche oder Pfeifen bei der Modulierung ist darauf
zurückzuführen, dass das Ventil einer zu großen Förderhöhe
ausgesetzt ist. Um dieses Problem zu beheben, muss der
Druck der Anlage unter Kontrolle gehalten werden. Hierzu
Vorrichtungen wie beispielsweise Pumpen mit variabler
Drehzahl in Kombination mit Differenzdruckreglern oder
Differenzdruck-Überströmventile verwenden.
Das Fühlerelement der Thermostatköpfe darf nicht in
Nischen, Schränken (N), hinter besonders dicken Gardinen
(M), direktem Sonnenlicht ausgesetzt (L) oder unter weit
hervorstehenden Regalbrettern oder Fensterbrettern (O)
installiert werden, da anderenfalls falsche Messwerte die
Folge sind. In solchen Fällen muss ein Thermostatkopf mit
Fernfühler Code 201000 verwendet werden.

Thermostatkopf mit Fernfühler

Nicht immer kann der Thermostatkopf horizontal installiert
werden (z. B. wenn der Kopf das Öffnen einer Tür behindert).
Bei Verwendung des Thermostatkopfs mit Fernfühler (P) lässt
sich der Kopf in einem solchen Fall auch vertikal installieren,
da der externe Fühler die Umgebungstemperatur in jedem
Fall korrekt misst. Wenn der Thermostatkopf mit Fernfühler
installiert wird, muss der Fühler in einer Höhe von 10 cm bis
1,5 m montiert werden.
Bei der Installation den Fühlerhalter-Fuß mit den mitge­lieferten Schrauben und Dübeln befestigen (Q). Dabei
insbesondere darauf achten, das Kapillarrohr nicht zu
quetschen, zu durchstechen oder zu knicken und zur
Befestigung dieses Elements die zugehörigen mitgelieferten
Verbindungsdrähte und Nägelchen verwenden.

Manipulationsschutz

Die Manipulations- und Diebstahlschutzversion des
Thermostatkopfs sieht vor, dass die zugehörige Schale am
Regelgriff montiert wird. Die Befestigung erfolgt mit zwei
Schrauben mit speziellem Kopf, die nur mit einem speziellen
Schlüssel (R) (Code 209001) festgezogen werden können.
Durch Anbringen der Schale am Kopf wird Folgendes bewirkt:

-

Kopf ohne jegliche Temperaturbegrenzung oder Temperatur­sperre: nur Diebstahlschutz

- Kopf mit Temperaturbegrenzung:
Manipulationsschutz für die Begrenzung und Diebstahlschutz

- Kopf mit Temperatursperre:
Manipulationsschutz für die Sperre und Diebstahlschutz

Temperaturbegrenzung

Den Regelgriff in die komplett geöffnete Stellung drehen
(Pos. 5). Den Ring mit Hilfe eines Schraubendrehers lösen und
bis zum Anschlag in Richtung Ventilgehäuse schieben (S).
Den Regelgriff bis in die gewünschte neue Position mit
maximaler Öffnung drehen (z. B. Pos. 3). Den Ring gegen den
Uhrzeigersinn bis zum Anschlag drehen (T).
Den Ring erneut befestigen. Das Ventil ist damit auf einen
begrenzten Temperaturbereich von 0 bis zum Einstellwert
eingestellt (U).

Temperatursperre

Den Regelgriff in die komplett geöffnete Stellung drehen
(Pos. 5). Den Ring mit Hilfe eines Schraubendrehers lösen und
bis zum Anschlag in Richtung Ventilgehäuse schieben (V).
Den Regelgriff bis in die gewünschte Position und den Ring
gegen den Uhrzeigersinn bis zum Anschlag drehen (W).
Den Ring erneut befestigen. Das Ventil ist damit auf die
eingestellte Temperatur gesperrt (Y).

Zurücksetzen der Temperaturbegrenzung
und der Temperatursperre

Den Ring mit Hilfe eines Schraubendrehers lösen und bis zum
Anschlag in Richtung Ventilgehäuse schieben (V).
Den Regelgriff in die komplett geöffnete Stellung und den
Ring gegen den Uhrzeigersinn bis zum Anschlag drehen.
Die RESET-Pfeile stimmen überein (X).
Den Ring erneut befestigen. Die Temperaturbegrenzung und
die Temperatursperre sind damit aufgehoben (Y).

ENTSORGEN

DE

INSTRUCCIONES DE INSTALACIÓN,

PUESTA EN SERVICIO Y MANTENIMIENTO

Gracias por escoger un producto

denuestra marca.

Encontrará más información sobre este
dispositivo en la página www.caleffi.com

CABEZALES TERMOSTÁTICOS PARA

VÁLVULAS DE RADIADOR

Advertencias

Estas instrucciones deben leerse y comprenderse antes de realizar la
instalación y el mantenimiento del producto.
El símbolo significa:

¡ATENCIÓN! EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE
SER PELIGROSO.

Seguridad

Es obligatorio respetar las instrucciones de seguridad
contenidas en el documento específico que se suministra
conel producto.

ENTREGAR ESTE MANUAL AL USUARIO

DESECHAR SEGÚN LA NORMATIVA LOCAL

Función

Los cabezales termostáticos se utilizan en las válvulas
termostáticas o termostatizables de radiadores para realizar la
regulación automática de la temperatura ambiente.

÷5

Características técnicas

❄

Campo de regulación:
Campo de regulación de la temperatura: 7÷28 °C
Actuación antihielo: 7 °C
Temperatura ambiente máx.: 50 °C

Campo de regulación

En caso de largos periodos de ausencia durante el periodo
invernal, se aconseja colocar el cabezal termostático en
posición antihielo ❄, que corresponde a una temperatura
ambiente no inferior a ~7 °C. En cambio, durante el periodo
estival se aconseja colocar el cabezal termostático en la
posición 5, es decir, con la válvula completamente abierta (A).

Instalación

Los cabezales termostáticos se instalan en posición horizontal.
Antes de instalar el cabezal termostático colocar el pomo en
el n.° 5. (I). Para montar el cabezal termostático en válvulas
termostatizables utilizar el correspondiente adaptador, como
se muestra en las figuras C - D - E - F - G.
Para montar el cabezal termostático en las válvulas de 1” se
debe retirar el adaptador y enroscar directamente el cabezal
en el cuerpo de la válvula (H).
Para montar el cabezal en válvulas termostáticas desenroscar
el capuchón de protección y enroscar el anillo moleteado
directamente en la rosca.
Advertencias: un montaje incorrecto de la válvula con el
cabezal termostático puede comportar dos posibles problemas:

1) La presencia de vibraciones similares a un martilleo se debe
a que el fluido atraviesa la válvula en el sentido opuesto al
indicado por la flecha estampada en el cuerpo. Para resolver
este inconveniente es suficiente restablecer el sentido de flujo
correcto.

2) Los ruidos o silbidos durante la modulación se deben a
que la válvula está sometida a una presión estática excesiva.
Para resolver este inconveniente es suficiente mantener bajo
control la presión de la instalación mediante dispositivos
como bombas de revoluciones variables combinadas con
reguladores de presión diferencial, o bien utilizando válvulas
de baipás diferencial.
El elemento sensible de los cabezales termostáticos no se
debe instalar en una cavidad o cajón (N), detrás de una cortina
gruesa (M), debajo de repisas profundas (O) ni expuesto
directamente a la luz solar (L), porque las mediciones no serían
exactas. En estos casos es indispensable utilizar el cabezal
termostático con sensor a distancia cód. 201000.

Cabezal con sonda a distancia

En algunas situaciones podría no ser posible instalar el cabezal
termostático en posición horizontal (por ejemplo, cuando el
cabezal interfiere con la apertura de una puerta). En estos
casos, el mando se puede instalar en vertical utilizando el
cabezal termostático con sensor a distancia (P), gracias al
sensor externo que garantiza una correcta medición de la
temperatura ambiente. El cabezal termostático con sensor
a distancia debe instalarse colocando el sensor a una altura
entre 10 cm y 1,5 m.
Para la instalación, fijar el soporte para sonda con los tornillos
y los tacos incluidos en el embalaje (Q). Es importante tener
cuidado de no aplastar, perforar o doblar en ángulo el tubo
capilar: para fijarlo utilizar los pernos en U y los clavos incluidos
en el embalaje.

Protección contra manipulación

Para evitar la manipulación indebida o el robo del cabezal
termostático, montar en el pomo el capuchón protector
como se ilustra al lado. Fijar el capuchón con los dos tornillos
de cabeza especial, que se pueden girar solamente con la
llave correspondiente (R) (cód. 209001).
Al aplicar el capuchón al cabezal se obtienen los siguientes
efectos:

- cabezal sin ninguna limitación ni bloqueo de la temperatura:
solo protección contra robos

- cabezal con limitación de la temperatura:
protección contra manipulación de la limitación y contra
robos

- cabezal con bloqueo de la temperatura:
protección contra manipulación del bloqueo y contra robos

Limitación de la temperatura

Girar el mando a la posición de todo abierto (posición 5).
Con un destornillador, desenganchar el anillo y empujarlo
hacia el cuerpo de la válvula hasta el tope (S).
Girar el mando hasta la nueva posición de apertura máxima
deseada (por ejemplo la posición 3). Girar el anillo en sentido
antihorario hasta el tope (T).
Enganchar otra vez el anillo. Con esta operación, el campo
de temperatura de la válvula queda limitado entre 0 y el valor
establecido (U).

Bloqueo de la temperatura

Girar el mando a la posición de todo abierto (posición 5).
Con un destornillador, desenganchar el anillo y empujarlo
hacia el cuerpo de la válvula hasta el tope (V).
Girar el mando hasta la posición deseada y girar el anillo en
sentido horario hasta el tope (W).
Enganchar otra vez el anillo. La válvula queda bloqueada en la
temperatura establecida (Y).

Anulación de la limitación y del bloqueo
de la temperatura

Con un destornillador, desenganchar el anillo y empujarlo
hacia el cuerpo de la válvula hasta el tope (V).
Girar el mando a la posición de todo abierto y el anillo
en sentido antihorario hasta el tope. Las flechas de RESET
coincidirán (X).
Enganchar otra vez el anillo. La válvula queda sin limitación
de bloqueo (Y).

ES

INSTRUÇÕES PARA A INSTALAÇÃO,

COLOCAÇÃO EM FUNCIONAMENTO

EMANUTENÇÃO

Agradecemos a sua preferência ao

escolher este produto.

Dados técnicos adicionais sobre este
dispositivo estão disponíveis no site
www.caleffi.com

COMANDOS TERMOSTÁTICOS PARA

VÁLVULAS DE RADIADOR

Advertências

As instruções que se seguem devem ser lidas e compreendidas antes
da instalação e manutenção do produto.
O símbolo significa:

ATENÇÃO! O INCUMPRIMENTO DESTAS INSTRUÇÕES PODE
ORIGINAR PERIGO!

Segurança

É obrigatório respeitar as instruções de segurança fornecidas
em documento próprio, incluído na embalagem.

DEIXAR ESTE MANUAL À DISPOSIÇÃO DO UTILIZADOR

ELIMINAR DE ACORDO COM AS NORMAS EM VIGOR

Função

Os comandos termostáticos são utilizados nas válvulas termos­táticas ou termostatizáveis para radiador, para regulação auto­mática da temperatura ambiente.

÷5

❄

Características técnicas

Campo de regulação:
Campo de regulação da temperatura: 7÷28°C
Intervenção antigelo: 7°C
Temperatura ambiente máx.: 50°C

Escala de regulação

No caso de longos períodos de ausência durante a estação
de inverno, regular o comando termostático na posição
antigelo ❄, correspondente a uma temperatura ambiente não
inferior a ~7°C. Durante o período de verão, é aconselhável
regular o comando termostático na posição 5, ou seja, com a
válvula completamente aberta (A).

Instalação

Os comandos termostáticos devem ser instalados na posição
horizontal.
Antes da instalação do comando termostático, posicionar
o manípulo na posição 5. (I). Para montagem do comando
termostático nas válvulas termostatizáveis, utilizar o
adaptador próprio, como nas figuras C - D - E - F - G.
Para montagem do comando termostático nas válvulas de
1”, é necessário retirar o adaptador e apertar diretamente o
comando no corpo da válvula (H).
Para montagem em válvulas termostáticas, desapertar a tampa
de proteção e apertar o anel diretamente na parte roscada.
Advertências: no caso de montagem incorreta da válvula
com comando termostático, podem ocorrer dois problemas
na instalação:

1) Presença de vibrações semelhantes a um martelar, que
se podem atribuir ao facto do fluido atravessar a válvula
no sentido oposto ao indicado pela seta presente no corpo.
Para resolver este problema, basta restabelecer o sentido
correto de circulação do fluxo.

2)

Presença de um som ou assobio na fase de modulação,
atribuível ao facto da válvula estar submetida a uma altura
manométrica excessiva. Para corrigir este problema, basta
manter a pressão da instalação controlada, usando dispositivos
como circuladores de rotação variável associados a reguladores
de pressão diferencial, ou ainda válvulas de by-pass diferencial.
O elemento sensível dos comandos termostáticos não deve
ser instalado em nichos, caixas (N), atrás de cortinas muito
espessas (M), em locais expostos diretamente aos raios solares
(L) ou debaixo de prateleiras muito salientes (O), que irão
distorcer as medições. Nestes casos é indispensável utilizar o
comando termostático com sensor à distância, cód. 201000.

Comando com sonda à distância

Em algumas situações, pode não ser possível instalar o
comando termostático na posição horizontal (por exemplo,
quando o comando irá interferir com a abertura de uma
porta). Nestes casos, utilizando a cabeça termostática com
sensor à distância (P), o comando também pode ser instalado
na posição vertical, devido ao sensor externo que garante a
medição correta da temperatura ambiente. O uso de cabeça
termostática com sensor à distância requer a instalação deste
último a uma altura compreendida entre 10cm e 1,5m.
Para a instalação, fixar a base porta-sondas com os parafusos
e buchas fornecidos na embalagem (Q). Proceder com muita
atenção para não esmagar, furar ou curvar o capilar. Para o
fixar, utilizar as braçadeiras e pregos próprios fornecidos na
embalagem.

Sistema antimanipulação

A versão antimanipulação e anti-roubo do comando
termostático obtém-se montando no manípulo a tampa
própria, representada ao lado. A sua fixação é feita com dois
parafusos providos de cabeça especial, que só podem ser
apertados com uma chave especial própria (R), (cód. 209001).
Aplicando a tampa no comando, os efeitos são os seguintes:

- com comando sem nenhuma limitação ou bloqueio da

temperatura: apenas sistema anti-roubo

- comando com limitação da temperatura:

antimanipulação da limitação e sistema anti-roubo

- comando com bloqueio da temperatura:

antimanipulação do bloqueio e sistema anti-roubo

Limitação da temperatura

Rodar o manípulo até estar totalmente aberto (Pos. 5).
Com a ajuda de uma chave de fendas, desengatar o anel,
empurrando-o sobre o corpo da válvula até ao batente (S).
Rodar o manípulo até à nova posição de abertura máxima
desejada (exemplo pos. 3). Rodar o anel completamente no
sentido anti-horário (T).
Engatar de novo o anel. Neste momento, a válvula terá
uma restrição do campo de temperatura de 0 até ao valor
definido (U).

Bloqueio da temperatura

Rodar o manípulo até estar totalmente aberto (Pos. 5).
Com uma chave de fendas, desengatar o anel, empurrando-o
sobre o corpo da válvula até ao batente (V).
Rodar o manípulo até à posição desejada e rodar o anel
completamente no sentido horário (W).
Engatar de novo o anel. Nesta altura, a válvula será bloqueada
na temperatura definida (Y).

Reset da limitação e bloqueio da temperatura

Com uma chave de fendas, desengatar o anel, empurrando-o
sobre o corpo da válvula até ao batente (V).
Rodar o manípulo até estar totalmente aberto e o anel
completamente, no sentido anti-horário. As setas RESET irão
coincidir (X).
Engatar de novo o anel. Nesta altura, a válvula já não
apresentará qualquer restrição de bloqueio (Y).

PT NL

RICHTLIJNEN VOOR INSTALLATIE,

INBEDRIJFSTELLING EN ONDERHOUD

Bedankt dat u voor ons product

Verdere technische informatie over dit
toestel vindt u op onze site www.caleffi.com

THERMOSTATISCHE RADIATORKOPPEN

Waarschuwingen

Deze instructies moeten nauwkeurig gelezen worden vóór installatie
en onderhoud van het product.
Het symbool betekent:

LET OP! HET NIET NALEVEN VAN DEZE INSTRUCTIES KAN GEVAAR
OPLEVEREN!

Veiligheid

De veiligheidsinstructies vermeld op het specifieke document
in de verpakking moeten verplicht in acht worden genomen.

VERWERKEN IN OVEREENSTEMMING MET DE GELDENDE

Werking

De thermostatische koppen worden gebruikt op thermo­statische of thermostatiseerbare ventielen voor radiatoren om
de omgevingstemperatuur automatisch te regelen.

Technische kenmerken

Regelschaal:
Regelbereik temperatuur: 7÷28°C
Werking vorstbeveiliging: 7°C

÷5

❄

Max. omgevingstemperatuur: 50°C

Regelschaal

In geval van lange perioden van afwezigheid tijdens de
winterperiode, plaatst u de kop in de anti-vriesstand ❄
die overeenkomt met een omgevingstemperatuur van
niet minder dan circa 7°C. Tijdens de zomerperiode wordt
echter aangeraden de kop in stand 5 te zetten, met volledig
geopend ventiel (A).

Installatie

De thermostatische radiatorkoppen moeten in horizontale
stand worden gemonteerd.
Zet de thermostatische radiatorkop op stand 5 alvorens hem
te installeren. (I). Gebruik voor de montage van de thermo­statische radiatorkop op thermostatiseerbare ventielen de
speciale adapter, zoals in de afbeeldingen C - D - E - F - G.
Voor montage van de thermostatische radiatorkop op
ventielen van 1” moet de adapter verwijderd worden en
de kop rechtstreeks op het ventiellichaam geschroefd
worden (H).
Draai, voor montage op thermostatische ventielen,
de beschermdop los en schroef de geribbelde ringmoer
rechtstreeks op de schroefdraad.
Waarschuwingen: in geval van verkeerde installatie van het
complete ventiel van de thermostatische radiatorkop, kunnen
in de installatie twee problemen optreden:

1) Het optreden van kloppende trillingen is te wijten aan
vloeistof die in tegengestelde richting aan de door de pijl
aangegeven richting door het ventiel stroomt. Om dit
probleem te verhelpen moet de juiste stroomrichting hersteld
worden.

2) Het optreden van een geluid of gesis tijdens de
modulatiefase is te wijten aan het feit dat het ventiel aan
een overmatige opvoerhoogte is blootgesteld. Om dit
probleem te verhelpen moet de druk van de installatie onder
controle worden gehouden, door appendages te gebruiken
zoals pompen met variabel toerental gecombineerd met
verschildrukregelaars, of het gebruik van differentiële bypass­ventielen.
De sensor van de thermostatische radiatorkop mag niet
in een nis, in een bak (N), achter bijzonder dikke gordijnen
(M), in rechtstreeks zonlicht (L) of onder zeer diepe planken
(O) geïnstalleerd worden, wat de meting kan beïnvloeden.
In deze gevallen moet een thermostatische radiatorkop met
sensor op afstand, artikelcode 201000, gebruikt worden.

Thermostatische kop met sensor op afstand

In sommige gevallen kan het mogelijk zijn dat de radiatorkop
niet horizontaal kan worden geïnstalleerd (bijvoorbeeld
wanneer de kop in de weg zit bij het openen van een deur).
In die gevallen kan, als een radiatorkop met sensor op afstand
(P) wordt gebruikt, de kop ook verticaal geïnstalleerd worden;
dit dankzij de externe sensor die sowieso een correcte meting
van de omgevingstemperatuur garandeert. Het gebruik
van de thermostatische kop met sensor op afstand vereist
dat de sensor op een hoogte tussen 10 cm en 1,5 m wordt
geïnstalleerd.
Bevestig voor installatie de sensorsokkel met de in de
verpakking aanwezige schroeven en pluggen (Q). Zorg
ervoor dat de capillaire buis niet geplet, geperforeerd of
onder een hoek wordt gebogen; gebruik voor zijn bevestiging
de speciale beugels en schroeven die in de verpakking zijn
meegeleverd.

Bescherming tegen forcering

De anti-forceer- en anti-diefstaluitvoering van de thermo­statische kop wordt verkregen door de speciale tweedelige
kap op de kop te monteren. De kap wordt bevestigd met
twee schroeven met een speciale kop, die dus alleen met
een speciale sleutel kunnen worden aangedraaid (R) (artikel­code 209001).
Door de kap op de kop te monteren bereikt men het volgende:

- met kop zonder enige begrenzing of blokkering van de
temperatuur: alleen diefstalbeveiliging

- kop met begrenzing van de temperatuur:
anti-forceerbescherming van de begrenzing en diefstal­beveiliging

- knop met blokkering van de temperatuur:
anti-forceerbescherming van de blokkering en diefstal­beveiliging

Begrenzing van de temperatuur

Draai de knop in de volledig geopende stand (Pos. 5). Maak
met behulp van een schroevendraaier de ring los door deze
tot de aanslag naar het ventiellichaam te duwen (S).
Draai de knop naar de gewenste nieuwe maximale openings­stand (bijv. pos. 3). Draai de ring tegen de klok in tot de
aanslag (T).
Klik de ring weer vast. Nu heeft het ventiel een temperatuur­begrenzing van 0 tot de ingestelde waarde (U).

Blokkering van de temperatuur

Draai de knop in de volledig geopende stand (Pos. 5).
Maak met behulp van een schroevendraaier de ring los door
deze tot de aanslag naar het ventiellichaam te duwen (V).
Draai de knop naar de gewenste stand en draai de ring met
de klok mee tot de aanslag (W).
Klik de ring weer vast. Nu is het ventiel geblokkeerd op de
ingestelde temperatuur (Y).

Opheffen (reset) van de begrenzing en de
blokkering van de temperatuur

Maak met behulp van een schroevendraaier de ring los door
deze tot de aanslag naar het ventiellichaam te duwen (V).
Draai de knop in de volledig geopende stand en de ring tegen
de klok in tot de aanslag. De RESET-pijltjes staan tegenover
elkaar X).
Klik de ring weer vast. Nu heeft het ventiel geen enkele
begrenzing in de blokkering meer (Y).

hebtgekozen.

VOOR RADIATORVENTIELEN

LAAT DEZE HANDLEIDING TER BESCHIKKING

VANDEGEBRUIKER

WETGEVING

ИНСТРУКЦИИ ПО МОНТАЖУ, ПУСКУ В

ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ

   

.

  ­    
 - www.caleffi.com

  

 



Данные инструкции должны быть прочитаны и усвоены до начала
монтажа и техобслуживания изделия.
Символ означает:

ВНИМАНИЕ! НЕСОБЛЮДЕНИЕ ДАННЫХ ИНСТРУКЦИЙ МОЖЕТ
ПРИВЕСТИ К СОЗДАНИЮ ОПАСНЫХ СИТУАЦИЙ!



    ,
     
.

  

 

   



Термостатические приводы используются на термостати­ческих клапанах или клапанах с термостатической опцией

÷5

❄

для радиаторов для автоматической регуляции темпера­туры помещения.

 

Шкала регуляции:
Диапазон регуляции температуры: 7÷28°C
Срабатывание защиты от замерзания: 7°C
Макс. температура окружающей среды: 50°C

 

В случае длительного отсутствия в зимний период
установите термостатическую головку в положение
защиты от замерзания ❄, соответствующее температуре
помещения не ниже ~7°C. В летнее же время
рекомендуется установить термостатическую головку на
5, т. е. в положение полностью открытого клапана (A).



Термостатические регуляторы должны устанавливаться
горизонтально. Перед установкой термостатического
регулятора установите ручку на 5. (I). Для установки
термостатического привода на клапаны с
термостатической опцией используйте специальный
переходник, как показано на рисунках C - D - E - F - G.
Для установки термостатического привода на клапаны
1” требуется снять переходник и привинтить регулятор
непосредственно к корпусу клапана (H). Для установки на
термостатические клапаны отвинтить защитный колпачок
и навинтить круглую гайку с накаткой непосредственно
на резьбу.
Предупреждения: при неправильной установке клапана
с термостатическим приводом в системе могут возникнуть
две неисправности:

1) Наличие вибраций подобных удару молотка
обуславливается тем, что текучая среда проходит по
клапану в направлении, противоположном указанному
стрелкой на корпусе. Для устранения этой неисправности
достаточно восстановить правильное направление
потока.

2) Наличие звука или свиста при регулировании
обуславливается тем, что на клапан действует
повышенный напор. Для устранения этой неисправности
достаточно держать под контролем давление в
системе, предусматривая такие устройства, как
насосы с регулируемой частотой вращения вместе с
регуляторами дифференциального давления, или же
использовать дифференциальные перепускные клапаны.
Чувствительный элемент термостатических приводов не
должен устанавливаться в нишах, коробах (N), за очень
плотными занавесками (M), под прямым воздействием
солнечных лучей (L) или под сильно выступающими
полками (O), что приводит к ложным показаниям. В этих
случаях обязательно использовать термостатический
привод с дистанционным датчиком код 201000.

   

В некоторых ситуациях может оказаться невозможным
установить термостатический привод в горизонтальном
положении (например, когда регулятор мешает
открытию двери). В этих случаях при использовании
термостатической головки с дистанционным датчиком
(P) привод может устанавливаться также вертикально
благодаря тому, что внешний датчик обеспечивает
правильное определение температуры помещения.
Для использования термостатической головки с
дистанционным датчиком требуется установить датчик
на высоте от 10 см до 1,5 м. Для установки прикрепите
цоколь датчика винтами и дюбелями, вложенными в
упаковку (Q). Уделяйте особое внимание тому, чтобы не
раздавить, перфорировать или согнуть капиллярную
трубку, используйте для ее крепежа вложенные в упаковку
специальные хомуты и гвоздики.

 


Предупреждение неуполномоченного доступа и кражи
термостатического привода обеспечивается путем
установки на ручку специальной оболочки. Ее крепление
обеспечивается двумя винтами со специальной головкой,
которые могут затягиваться только специальным ключом
(R) (код 209001).
При установке оболочки на регулятор обеспечивается
следующее:

- привод без какого-либо ограничения или блокировки
температуры: только защита от кражи

- привод с ограничением температуры:
предупреждение неуполномоченного изменения
ограничения и защита от кражи

- привод с блокировкой температуры:
предупреждение неуполномоченной блокировки и
защита от кражи

 

Поверните ручку в полностью открытое положение
(Поз. 5). При помощи отвертки отсоедините круглую гайку,
толкая ее к корпусу клапана до упора (S). Поверните ручку
в новое положение требуемого максимального открытия
(пример поз. 3). Поверните круглую гайку против часовой
стрелки до упора (T). Снова установите круглую гайку.
При этом клапан будет иметь ограничение диапазона
температуры от 0 до заданного значения (U).

 

Поверните ручку в полностью открытое положение
(Поз. 5). При помощи отвертки отсоедините круглую гайку,
толкая ее к корпусу клапана до упора (V).
Поверните ручку в нужное положение и поверните
круглую гайку по часовой стрелке до упора (W).
Снова установите круглую гайку. При этом клапан будет
заблокирован на заданной температуре (Y).

   


При помощи отвертки отсоедините круглую гайку, толкая
ее к корпусу клапана до упора (V).
Поверните ручку в полностью открытое положение,
а круглую гайку - против часовой стрелки до упора.
Стрелки RESET должны совпасть (X).
Снова установите круглую гайку. Теперь клапан не имеет
каких-либо ограничений и блокировки (Y).

 

RU

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ, ΘΕΣΗΣ ΣΕ

ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Σα ευχαριστούε που α προτιήσατε

στην επιλογή αυτού του προϊόντο.

Περαιτέρω τεχνικέ λεπτοέρειε
για αυτή τη διάταξη διατίθενται στην
τοποθεσία www.caleffi.com

ΘΕΡΜΟΣΤΑΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ

ΓΙΑ ΒΑΛΒΙΕΣ ΚΑΛΟΡΙΦΕΡ

Προειδοποιήσει

Πρέπει να διαβάστε και κατανοήσετε τι παρακάτω οδηγίε πριν από
την εγκατάσταση και τη συντήρηση του προϊόντο.
Το σύβολο σηαίνει:

ΠΡΟΣΟΧΗ! Η ΕΛΛΙΠΗΣ ΤΗΡΗΣΗ ΤΩΝ Ο∆ΗΓΙΩΝ ΑΥΤΩΝ ΕΝ∆ΕΧΕΤΑΙ
ΝΑ ∆ΗΜΙΟΥΡΓΗΣΕΙ ΚΙΝ∆ΥΝΟ!

Ασφάλεια

Είναι υποχρεωτική η τήρηση των οδηγιών σχετικά ε την
ασφάλεια, που αναφέρονται στο ειδικό έντυπο εντό τη
συσκευασία.

ΑΦΗΝΕΤΕ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΙΟ ΓΙΑ ΧΡΗΣΗ ΚΑΙ

ΕΞΥΠΗΡΕΤΗΣΗ ΤΟΥ ΧΡΗΣΤΗ

ΙΑΘΕΣΗ ΣΥΜΦΝΑ ΜΕ ΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ

Λειτουργία

Τα θεροστατικά συστήατα ελέγχου χρησιοποιούνται
στι θεροστατικέ ή δυνητικά θεροστατικέ βαλβίδε
καλοριφέρ, για την πραγατοποίηση τη αυτόατη ρύθιση
τη θεροκρασία περιβάλλοντο.

Τεχνικά χαρακτηριστικά

Κλίακα ρύθιση:
Πεδίο ρύθιση θεροκρασία: 7÷28°C
Αντιψυκτική παρέβαση: 7°C

÷5

❄

Μέγ. θεροκρασία περιβάλλοντο: 50°C

Κλίακα ρύθιση

Σε περίπτωση ακροχρόνια απουσία κατά τη χειερινή
περίοδο, ρυθίστε τη θεροστατική κεφαλή στην αντιψυκτική
θέση ❄ που αντιστοιχεί σε θεροκρασία περιβάλλοντο όχι
κατώτερη από ~7°C. Στη διάρκεια τη καλοκαιρινή περιόδου,
αντιθέτω, συνιστάται να ρυθίζετε τη θεροστατική κεφαλή
στη θέση 5, δηλαδή ε τελείω ανοιχτή βαλβίδα (A).

Εγκατάσταση

Τα θεροστατικά συστήατα ελέγχου πρέπει να
εγκατασταθούν σε οριζόντια θέση. Πριν την εγκατάσταση
του θεροστατικού συστήατο ελέγχου τοποθετήστε
το διακόπτη στο Ν° 5. (I). Για τη συναρολόγηση του
θεροστατικού συστήατο ελέγχου στι βαλβίδε που είναι
δυνατό να ετατραπούν σε θεροστατικέ, χρησιοποιήστε
τον ειδικό προσαρογέα, όπω στι εικόνε C - D - E - F - G.
Για τη συναρολόγηση του θεροστατικού συστήατο
ελέγχου στι βαλβίδε 1” είναι απαραίτητο να αφαιρέσετε
τον προσαρογέα και να βιδώσετε απευθεία το σύστηα
ελέγχου στο σώα βαλβίδα (H). Για τη συναρολόγηση σε
θεροστατικέ βαλβίδε ξεβιδώστε το καπάκι προστασία και
βιδώστε το δακτύλιο ε εγκοπέ απευθεία στο σπείρωα.
Προειδοποιήσεις: σε περίπτωση εσφαλένη εγκατάσταση
τη βαλβίδα αζί ε θεροστατικό σύστηα ελέγχου, πορεί
να προκύψουν δύο πιθανά προβλήατα στην εγκατάσταση:

1) Η παρουσία δονήσεων παρόοιων ε σφυροκόπηα
πρέπει να αποδοθεί στο γεγονό ότι το ρευστό διασχίζει
τη βαλβίδα προ την αντίθετη κατεύθυνση από αυτή που
υποδεικνύεται από το βέλο στο σώα. Για να αποτραπεί
αυτή η δυσχέρεια θα αρκέσει να αποκαταστήσετε τη σωστή
κατεύθυνση τη ροή.

2) Η παρουσία ενό ήχου ή ενό σφυρίγατο στη φάση
διαόρφωση πρέπει να αποδοθεί στο γεγονό ότι η
βαλβίδα υποβάλλεται σε υπερβολική πίεση. Για να αποτραπεί
αυτή η δυσχέρεια θα αρκέσει να διατηρηθεί υπό έλεγχο
η πίεση τη εγκατάσταση προβλέποντα διατάξει όπω
αντλίε εταβλητών στροφών συνδυασένε ε ρυθιστέ
διαφορική πίεση, ή η χρήση βαλβίδων διαφορική
παράκαψη.
Το αισθητήριο των θεροστατικών συστηάτων ελέγχου δεν
πρέπει να εγκατασταθεί σε εσοχέ του τοιχώατο, κιβώτια
(N), πίσω από ιδιαίτερα χοντρέ κουρτίνε (M), σε άεση
έκθεση στην ηλιακή ακτινοβολία (L) ή κάτω από ράφια
που προεξέχουν υπερβολικά (O) και θα παραποιούσαν τι
ετρήσει. Σε αυτέ τι περιπτώσει είναι απαραίτητη η χρήση
του θεροστατικού συστήατο ελέγχου ε αισθητήρα από
απόσταση κωδ. 201000.

Σύστηα ελέγχου ε αισθητήρα από
απόσταση

Σε ερικέ καταστάσει, θα πορούσε να ην είναι δυνατή
η εγκατάσταση του θεροστατικού συστήατο ελέγχου σε
οριζόντια θέση (για παράδειγα όταν το σύστηα ελέγχου
παρεβάλλεται ε το άνοιγα ία πόρτα). Σε αυτέ τι
περιπτώσει, χρησιοποιώντα τη θεροστατική κεφαλή ε
αισθητήρα από απόσταση (P), το σύστηα ελέγχου πορεί
να εγκατασταθεί και κάθετα, χάρη στον εξωτερικό αισθητήρα
που εξασφαλίζει το ίδιο ία σωστή έτρηση τη θεροκρασία
περιβάλλοντο. Η χρήση τη θεροστατική κεφαλή ε
αισθητήρα από απόσταση απαιτεί την εγκατάσταση αυτού
του τελευταίου σε ένα ύψο περιλαβανόενο εταξύ 10
εκ και 1,5 . Για την εγκατάσταση, στερεώστε τη βάση
υποδοχή αισθητήρα ε τι βίδε και τα βύσατα που
παρέχονται στη συσκευασία (Q). ∆ώστε ιδιαίτερη προσοχή
για να η συνθλιφτεί, διατρηθεί ή διπλωθεί σε γωνία ο
τριχοειδή σωλήνα, χρησιοποιήστε για τη στερέωση του
ίδιου του ειδικού κρίκου και καρφάκια που παρέχονται
στη συσκευασία.

Προστασία κατά των παραβιάσεων

Η έκδοση κατά των παραβιάσεων και κλοπών του θεροστατικού
συστήατο ελέγχου επιτυγχάνεται συναρολογώντα στο
διακόπτη το ειδικό περίβληα στο πλάι. Η στερέωσή του γίνεται
ε τη χρήση δύο βιδών που έχουν ειδική κεφαλή και κατ’
επέκταση πορούν να σφιχτούν χρησιοποιώντα αποκλειστικά
το ειδικό κλειδί (R) (κωδ. 209001).
Εφαρόζοντα το περίβληα στο σύστηα ελέγχου θα
επιτευχθούν τα ακόλουθα αποτελέσατα:

- ε σύστηα ελέγχου χωρί κανένα περιορισό ή κλείδωα
τη θεροκρασία: αποκλειστικά αντικλεπτικό

-

σύστηα ελέγχου ε περιορισό τη θεροκρασία: προστασία
κατά των παραβιάσεων και κλοπών

- σύστηα ελέγχου ε κλείδωα τη θεροκρασία: προστασία
κατά των παραβιάσεων του κλειδώατο και αντικλεπτικό

Περιορισό τη θεροκρασία

Περιστρέφετε το διακόπτη σε όλο ανοιχτή θέση (Θέση 5).
Με τη βοήθεια ενό κατσαβιδιού αποσπάστε το δακτύλιο
σπρώχνοντά τον προ το σώα βαλβίδα έχρι το τέρα (S).
Περιστρέφετε το διακόπτη έχρι τη νέα επιθυητή θέση
έγιστου ανοίγατο (για παράδειγα θέση 3). Περιστρέφετε
το δακτύλιο αριστερόστροφα έχρι το τέρα (T).
Επανατοποθετείτε το δακτύλιο. Σ’ αυτό το σηείο η βαλβίδα
θα έχει έναν περιορισό του πεδίου θεροκρασία από 0 έω
την καταχωρηένη τιή (U).

Κλείδωα τη θεροκρασία

Περιστρέφετε το διακόπτη σε όλο ανοιχτή θέση (Θέση 5).
Με τη βοήθεια ενό κατσαβιδιού αποσπάστε το δακτύλιο
σπρώχνοντά τον προ το σώα βαλβίδα έχρι το τέρα (V).
Περιστρέφετε το διακόπτη έχρι την επιθυητή θέση και
περιστρέφετε το δακτύλιο δεξιόστροφα έχρι το τέρα (W).
Επανατοποθετείτε το δακτύλιο. Σ’ αυτό το σηείο η βαλβίδα
θα είναι κλειδωένη στην καταχωρηένη θεροκρασία (Y).

Επαναφορά του περιορισού και του
κλειδώατο τη θεροκρασία

Με τη βοήθεια ενό κατσαβιδιού αποσπάστε το δακτύλιο
σπρώχνοντά τον προ το σώα βαλβίδα έχρι το τέρα (V).
Περιστρέφετε το διακόπτη σε όλο ανοιχτή θέση και το δακτύλιο
αριστερόστροφα, έχρι το τέρα. Τα βέλη ΕΠΑΝΑΦΟΡΑΣ θα
συπίπτουν (X).
Επανατοποθετείτε το δακτύλιο. Σ’ αυτό το σηείο η βαλβίδα
δεν θα παρουσιάζει πλέον κανένα περιορισό στο κλείδωα (Y).

EL

VEJLEDNING I INSTALLATION,

IGANGSÆTTELSE OG VEDLIGEHOLDELSE

Vi takker for valget af vores produkt.

denne enhed findes på www.caleffi.com

TERMOSTATSTYRING TIL

RADIATORVENTILER

Bemærk

Den efterfølgende vejledning skal læses og forstås inden installation
og vedligeholdelse af produktet.
Symbolet betyder:

PAS PÅ! MANGLENDE OVERHOLDELSE AF DISSE ANVISNINGER KAN
MEDFØRE FARE!

Sikkerhed

Sikkerhedsanvisningerne i det specifikke dokument,
somfølger med pakningen, skal følges nøje.

DENNE VEJLEDNING SKAL ALTID VÆRE TIL RÅDIGHED

PRODUKTET SKAL BORTSKAFFES I OVERENSSTEMMELSE

Funktion

Termostatstyringen anvendes på termostatventiler eller
termostabiliserende ventiler til radiatorer for at udføre en
automatisk regulering af lokalets temperatur.

Tekniske specifikationer

Reguleringsinterval:
Temperaturreguleringsinterval: 7 - 28 °C
Frostbeskyttelse: 7 °C
Maks. lokaletemperatur: 50 °C

÷5

❄

Reguleringsinterval

I tilfælde af længere tids fravær i vintermånederne, reguleres
termostaten i positionen frostbeskyttelse ❄, som svarer til en
temperatur på min. ~7 °C. I sommermånederne anbefales
det derimod at regulere termostaten i position 5, dvs. med
ventilen helt åben (A).

Installation

Den termostatiske styring skal installeres i vandret stilling.
Før installation af termostatstyringen skal knoppen
indstilles på 5. (I). For montering af termostatstyring på
termostabiliserende ventiler anvendes en adapter til formålet
som vist i figur C - D - E - F - G.
Ved montering af termostatstyringen på 1” ventiler er det
nødvendigt at fjerne adapteren og skrue styreenheden
direkte på ventilhuset (H).
Ved montering på termostatventiler fjernes beskyttelseshæt­ten, hvorefter den ru møtrik skrues direkte på gevindet.
Advarsler: i tilfælde af ukorrekt installation af ventilen med
termostatstyring kan der opstå to mulige problemer:

at væsken løber igennem ventilen i den forkerte retning
i forhold til, hvad pilen på ventilhuset angiver. For at løse
dette problem skal man blot sørge for at genoprette væskens
korrekte gennemstrømningsretning.

2) Hvis der høres en anden lyd eller en hvislen under
moduleringsfasen kan det skyldes, at ventilen arbejder ved for
højt tryk. For at imødegå dette problem er det tilstrækkeligt at
holde anlægstrykket under kontrol ved at installere passende
reguleringsanordninger, såsom pumper med variabel
omdrejningshastighed i kombination med regulatorer af
trykdifferentialet, eller montere bypass-ventiler.
Termostatens følerelement må ikke installeres i nicher, bokse
(N), bag meget tykke gardiner (M), i punkter hvor den rammes
af direkte sollys (L) eller under meget udstikkende hylder (O),
da disse kan påvirke temperaturmålingen. I disse tilfælde er
det nødvendigt at anvende termostatstyring med remote
sensor, art. 201000.

Styring ved hjælp af remote sensor

I nogle situationer kan det være umuligt at installere
termostatstyringen i vandret position (f.eks. når styreenheden
sidder i nærheden af en dør og blokerer åbningen heraf).
I disse tilfælde bør man anvende et termostathoved med
remote sensor (P). Styringen kan også installeres vertikalt,
da den eksterne sensor under alle omstændigheder vil sørge
for en korrekt registrering af rumtemperaturen. Anvendelse
af termostathoved med remote sensor kræver, at denne
installeres i en højde på mellem 10 cm og 1,5 m.
Ved installation fastgøres følerholderen med de skruer
og rawplugs, der følger med pakningen (Q). Vær specielt
opmærksom på ikke at klemme, gennemhulle eller
vinkelbukke kapillarrøret. Dette skal fastgøres med de
tilhørende stifter og krogholdere, der følger med pakningen.

Forebyggelse af manipulering

Hvis man ønsker en version af termostatstyring, som er
tyverisikker og beskyttet mod manipulering udefra, monteres
de tilhørende dækplader under knoppen. Disse fastgøres ved
hjælp af to skruer med specialhoved, som udelukkende kan
strammes og løsnes ved hjælp af den medfølgende nøgle (R)
(art. 209001).
Påsætning af dækpladerne over ventilstyringen giver de
følgende muligheder:

-

med styring uden begrænsning eller blokering af temperaturen:
kun tyverisikring

- styring med begrænsning af temperaturen:
sikring mod manipulering af begrænsningen og tyverisikring

- styring med blokering af temperaturen:
sikring mod manipulering af blokeringen og tyverisikring.

Temperaturbegrænsning

Drej knoppen hen i helt åben position (pos. 5). Ved hjælp af
en skruetrækker løsnes låsemøtrikken ved at presse den mod
ventilhuset til den støder imod (S).
Drej knoppen over til den ønskede nye, maksimale
åbningsposition (f.eks. pos. 3). Drej låsemøtrikken i retningen
mod uret, indtil den støder imod (T).
Sæt låsemøtrikken fast igen. Herefter vil ventilen være
begrænset i sit temperaturinterval, fra 0 til den indstillede
værdi (U).

Blokering af temperaturen

Drej knoppen hen i helt åben position (pos. 5). Ved hjælp af
en skruetrækker løsnes låsemøtrikken ved at presse den mod
ventilhuset til den støder imod (V).
Drej knoppen hen i den ønskede position og drej låse­møtrikken i retningen med uret, indtil den støder imod (W).
Sæt låsemøtrikken fast igen. Herefter vil ventilen være blokeret
på den indstillede temperatur (Y).

blokering af temperaturen

Ved hjælp af en skruetrækker løsnes låsemøtrikken ved at
presse den mod ventilhuset til den støder imod (V).
Drej knoppen i retningen mod fuld åbning og låsemøtrikken
i retningen mod uret til dens endeposition. Pilene til RESET vil
passe sammen (X).
Sæt låsemøtrikken fast igen. Herefter vil der ikke være nogen
begrænsning i blokeringen af ventilen (Y).

FORBRUGEREN

MED GÆLDENDE BESTEMMELSER

DA

- 5

❄

28001.08

SVENSKA

028

www.caleffi.com

©

Copyright 2016 Caleffi

A

D

H

N

R

V

200000

E

I

O

S

W

200001

201000

B

F

L

P

T

X Y

209000

SV

INSTRUKTIONER FÖR INSTALLATION,

DRIFT OCH UNDERHÅLL

Tack för att du valt vår produkt.

Mer information om tekniska detaljer
finns på vår webbsida www.caleffi.com

TERMOSTATISKA REGULATORDELAR

POLSKI    HRVATSKI SRPSKI TÜRKÇE

PL

INSTRUKCJA INSTALACJI, PIERWSZEGO

URUCHOMIENIA I KONSERWACJI

Dziękujemy za wybór niniejszego

Szczegółowe informacje techniczne na
temat urządzenia są dostępne na stronie
www.caleffi.com

produktu.

POKYNY K INSTALACI, UVEDENÍ DO

PROVOZU A ÚDRŽBĚ

Děkujeme Vám, že jste nám dali

přednost volbou tohoto výrobku.

Další technické podrobnosti o tomto zaří­zení jsou uvedeny na webových stránkách
www.caleffi.com

CS

INSTRUCȚIUNI PENTRU INSTALAREA,

PUNEREA ÎN FUNCȚIUNE ȘI MENTENANȚĂ

Vă mulumim pentru alegerea

acestuiprodus.

Mai multe detalii tehnice referitoare
la acest dispozitiv putei obine de pe
pagina web www.caleffi.com

FÖR RADIATORVENTILER

Varning

Följande instruktioner skall läsas igenom innan installation eller
underhåll av produkten.
Symbolen betyder:

OBSERVERA! ATT INTE FÖLJA DESSA INSTRUKTIONER KAN RESULTERA
I FARA!

Säkerhet

Instruktionerna i detta dokumentet ska följas för allas
säkerhet.

LÄMNA DENNA INSTRUKTION SÅ ATT ANVÄNDAREN

AVFALLSHANTERAS I ENLIGHET MED GÄLLANDE

Funktion

Termostatiska regulatordelar används för automatisk
rumstemperaturreglering, och monteras på termostatventiler
eller på vanliga radiatorventiler som medger övergång till
termostatisk reglering.

Tekniska data

Temperaturskala:

C

G

M

Q

U

Temperaturområde: 7÷28°C
Frostskydd: 7°C
Max omgivningstemperatur: 50°C

Temperaturskala

Om du ska vara borta hemifrån en längre tid på vintern,
kan du ställa in termostathuvudet i frostskyddsläget ❄ så att
rumstemperaturen aldrig sjunker under ~7°C. På sommaren
rekommenderas däremot att ställa in termostathuvudet på 5,
dvs ventil i helt öppet läge (A).

Installation

Termostatiska regulatordelar bör installeras horisontalt.
Före installationen, sätt vredet i läget 5. (I). För att montera
regulatordelen på ventiler som medger övergång till termo­statisk reglering, använd gällande adapter, se figurer C - D ­E - F - G.
För att montera den termostatiska regulatordelen på 1”
ventiler, nedmontera adaptern och skruva till vredet direkt på
ventilkroppen (H).
För montering på termostatventiler, skruva loss skyddshuven
och skruva till den räfflade ringen direkt på gängan.
Varning: Om ventilen med tillhörande termostatisk regula­tordel monteras felaktigt, kan två typer av problem uppstå
i själva anläggningen:

1) Vibration som liknar hammarslag beror på faktumet
att vätskan strömmar genom ventilen i en riktning som är
motsatt till den på ventilkroppen indikerade pilen. Åtgärda
genom att återställa rätt strömningsriktning.

2) Onormala eller väsande ljud under moduleringen beror
på överdrivet tryck på ventilen. Åtgärda genom att hålla
anläggningens tryck under kontroll med hjälp av anordningar
som t.ex. variabelpumpar och differentialtrycksregulatorer,
eller differentiella bypassventiler.
Montera aldrig termostatgivaren i någon vrå, låda (N), bakom
särskilt tjocka gardiner (M), i direkt solljus (L) eller under
mycket utskjutande vägghyllor (O) då detta skulle äventyra
givarens avkänningsförmåga. Om så råkar vara fallet, bör en
termostat med fjärrgivare kod. 201000 användas.

Regulatordel med fjärrgivare

I vissa situationer kan det hända att termostathuvudet
inte går att montera horisontalt (t.ex. om regulatordelen
står i vägen för en dörrs öppning). I sådana fall kan man
använda ett termostathuvud med fjärrgivare (P) och
montera regulatordelen i vertikalt läge, eftersom den
externa givaren garanterar ändå en perfekt avkänning
av omgivningstemperaturen. För att kunna använda ett
termostathuvud med fjärrgivare bör den senare placeras på
en höjd mellan 10 cm och 1,5 m.
Till monteringen, fäst givarhållaren med hjälp av medföljande
skruvar och pluggar (Q). Se till att du inte råkar klämma, slå hål
eller böja kapillärröret, använd medföljande spikar och byglar
till fastsättningen.

Manipuleringssäker

Ett manipuleringssäkert och stöldsäkert utförande av denna
termostatiska regulatordel erhålls genom att montera avsedda
förstärkningskåpa på termostatvredet. Fastsättningen sker via
två skruvar med specialhuvud som går att låsa enbart med
avsedda nyckel (R) (kod. 209001).
Att montera förstärkningskåpan ger följande fördelar:

- regulatordel utan temperaturbegränsning eller temperatur­stopp: stöldsäker

- regulatordel med temperaturbegränsning:
manipuleringssäker temperaturbegränsning, stöldsäker

- regulatordel med temperaturstopp:
manipuleringssäker temperaturstopp, stöldsäker

Temperaturbegränsning

Vrid vredet till helt öppet-läget (Pos. 5). Använd en skruvmejsel
och lossa låsringen genom att skjuta den till ändläge mot
ventilkroppen (S).
Vrid nu vredet till det nya, önskade helt öppet-läget (t.ex.
pos. 3). Vrid låsringen motsols till ändläge (T).
Fäst tillbaka låsringen. Nu har ventilens temperaturskala
begränsats mellan 0 och det inställda värdet (U).

Temperaturstopp

Vrid vredet till helt öppet-läget (Pos. 5). Använd en skruvmejsel
och lossa låsringen genom att skjuta den till ändläge mot
ventilkroppen (V).
Vrid nu vredet till önskad position och vrid låsringen medsols
till ändläge (W).
Fäst tillbaka låsringen. Nu är ventilen låst vid inställd
temperatur (Y).

Återställa temperaturbegränsning och
temperaturstopp

Använd en skruvmejsel och lossa låsringen genom att skjuta
den till ändläge mot ventilkroppen (V).
Vrid vredet till helt öppet-läget och vrid låsringen motsols till
ändläge. RESET pilarna bör sammanfalla (X).
Fäst tillbaka låsringen. Nu är ventilen utan temperatur­begränsningar och stopp (Y).

KANLÄSA DEN

FÖRESKRIFTER

❄

STEROWNIKI TERMOSTATYCZNE DO

ZAWORÓW GRZEJNIKOWYCH

Ostrzeżenia

Przed rozpoczęciem instalacji i konserwacji produktu należy
przeczytać i zrozumieć poniższe instrukcje.
Symbol oznacza:

UWAGA! NIEPRZESTRZEGANIE WSKAZÓWEK MOŻE SPOWODOWAĆ
WYSTĄPIENIE ZAGROŻENIA!

Bezpieczeństwo

Należy obowiązkowo przestrzegać instrukcji bezpieczeństwa
zamieszczonych w odpowiednim dokumencie dołączonym do
opakowania.

UDOSTĘPNIĆ NINIEJSZĄ INSTRUKCJĘ UŻYTKOWNIKOWI I

USUWAĆ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI

Funkcja

Sterowniki termostatyczne są stosowane na zaworach
termostatycznych do grzejników w celu wykonania
automatycznej regulacji temperatury otoczenia.

÷5

Charakterystyka techniczna

Skala regulacji: ❄÷5
Zakres regulacji temperatury: 7÷28°C
Zabezpieczenie przed zamarzaniem: 7°C
Maks. temperatura otoczenia: 50°C

Skala regulacji

W razie długich okresów nieobecności w okresie zimowym,
należy wyregulować głowicę termostatyczną na pozycję
ochrony przed zamarzaniem ❄ odpowiadającą temperaturze
otoczenia nie niższej od ~7°C. W okresie letnim, należy
wyregulować głowicę termostatyczną na pozycji 5, tj. z
zaworem całkowicie otwartym (A).

Instalacja

Sterowniki termostatyczne należy instalować w pozycji
poziomej.
Przed zainstalowaniem sterownika termostatycznego
należy ustawić pokrętło w pozycji nr 5. (I). W celu montażu
sterownika termostatycznego na zaworach należy używać
odpowiedniego dopasownika, jak przedstawiono na rys.
C - D - E - F - G.
W celu montażu sterownika termostatycznego na zaworach
1” należy wyjąć dopasownik i przykręcić sterownik
bezpośrednio na korpusie zaworu (H).
W celu montażu na zaworach termostatycznych należy
odkręcić kapturek zabezpieczający i przykręcić pierścień
radełkowany bezpośrednio na gwintowaniu.
Ostrzeżenia: w razie nieprawidłowej instalacji zaworu
ze sterownikiem termostatycznym, mogą wystąpić dwa
problemy instalacji:

1) Obecność drgań podobnych do bicia młota jest wynikiem
przepływu cieczy przez zawór w kierunku przeciwnym do
kierunku wskazanego przez strzałkę na korpusie. W celu
rozwiązania tego problemu wystarczy przywrócić prawidłowy
kierunek przepływu.

2) Obecność dzwonienia lub syczenia w fazie modulacji jest
wynikiem narażenia zaworu na zbyt duże ciśnienie. W celu
rozwiązania tego problemu wystarczy utrzymywać pod
kontrolą ciśnienie instalacji, zapewniając takie urządzenia, jak
pompy o zmiennej liczbie obrotów połączone z regulatorami
ciśnienia różnicowego lub stosując zawory obejściowe
różnicowe.
Czuły element sterowników termostatycznych nie może być
instalowany w niszach, skrzynkach (N), za bardzo grubymi
zasłonami (M), w miejscach narażonych na bezpośrednie
działanie promieni słonecznych (L) lub pod zbyt wystającymi
półkami (O), które mogłyby zafałszować odczyt. W takich
przypadkach należy użyć sterownika termostatycznego z
czujnikiem odległości, kod 201000.

Sterownik z czujnikiem odległości

W niektórych sytuacjach instalacja sterownika
termostatycznego w pozycji poziomej może nie być możliwa
(na przykład, gdy sterownik utrudnia otwieranie drzwi).
W takich przypadkach, przy użyciu głowicy termostatycznej
z czujnikiem odległości (P), sterownik może być instalowany
również w pozycji pionowej, dzięki czujnikowi zewnętrznemu
gwarantującemu prawidłowy odczyt temperatury otoczenia.
Użycie głowicy termostatycznej z czujnikiem odległości
wymaga instalacji na wysokości od 10 cm do 1,5 m.
W celu instalacji, przymocować uchwyt czujnika przy użyciu
śrub i kołków dołączonych do opakowania (Q). Zwrócić
szczególną uwagę, by nie zgnieść, nie przedziurawić i nie
zagiąć pod kątem rurki kapilarnej. Do mocowania rurki użyć
odpowiednich śrub w kształcie U i gwoździ dołączonych do
opakowania.

Ochrona antysabotażowa

Wersję sterownika termostatycznego z ochroną
antysabotażową i antywłamaniową uzyskuje się poprzez
zamontowanie na pokrętle odpowiedniej pokrywy.
Mocowanie następuje przy użyciu dwóch śrub ze specjalną
główką, więc dokręcanych wyłącznie przy zastosowaniu
odpowiedniego klucza (R) (kod 209001).
Dzięki zastosowaniu pokrywy na sterowniku uzyskuje się
następujące rezultaty:

- sterownik bez żadnego ograniczenia lub blokady
temperatury: wyłącznie ochrona przeciwwłamaniowa

- sterownik z ograniczeniem temperatury: ochrona
antysabotażowa ograniczenia i ochrona antywłamaniowa

- sterownik z blokadą temperatury: ochrona antysabotażowa
blokady i ochrona antywłamaniowa

Ograniczenie temperatury

Przekręcić pokrętło na pozycję całkowicie otwartą (Poz. 5). Przy
użyciu wkrętaka, odczepić pierścień, dociskając go w stronę
korpusu zaworu, aż do elementu oporowego (S).
Przekręcić pokrętło aż do nowego położenia żądanego
maksymalnego otwarcia (przykład poz. 3). Przekręcić pierścień
w lewo, aż do elementu oporowego (T).
Ponownie zamontować pierścień. W tej chwili zawór będzie
miał ograniczenie zakresu temperatury od 0 do ustawionej
wartości (U).

Blokada temperatury

Przekręcić pokrętło na pozycję całkowicie otwartą (Poz. 5). Przy
użyciu wkrętaka, odczepić pierścień, dociskając go w stronę
korpusu zaworu, aż do elementu oporowego (S).
Przekręcić pokrętło aż do nowego położenia żądanego
maksymalnego otwarcia (przykład poz. 3). Przekręcić pierścień
w lewo, aż do elementu oporowego (T).
Ponownie zamontować pierścień. W tej chwili zawór będzie
miał ograniczenie zakresu temperatury od 0 do ustawionej
wartości (U).

Kasowanie ograniczenia i blokady
temperatury

Przy użyciu wkrętaka, odczepić pierścień, dociskając go w
stronę korpusu zaworu, aż do elementu oporowego (V).
Przekręcić pokrętło na pozycję całkowicie otwartą i przekręcić
pierścień w lewo, aż do elementu oporowego. Strzałki RESET
będą wyrównane (X).
Ponownie zamontować pierścień. W tej chwili, zawór nie
będzie posiadał już żadnego ograniczenia blokady (Y).

TERMOSTATICKÉ HLAVICE PRO

RADIÁTOROVÉ VENTILY

Upozornění

Tyto pokyny je třeba si přečíst a porozumět jim před instalací
a údržbou výrobku.
Symbol znamená:

POZOR! NEDODRŽENÍ TĚCHTO POKYNŮ BY MOHLO ZPŮSOBIT
OHROŽENÍ BEZPEČNOSTI!

Bezpečnost

Je povinné dodržovat bezpečnostní pokyny uvedené ve
specifickém dokumentu v balení.

TENTO NÁVOD K OBSLUZE A ÚDRŽBĚ PŘEDEJTE PO

PRODUKT LIKVIDUJTE V SOULADU S PLATNÝMI ZÁKONY

Funkce

Termostatické hlavice jsou používány na termostatických
ventilech nebo na ventilech s možností termostatizace pro
chladič pro automatickou regulaci teploty prostředí.

Technické specifikace

Rozsah stupnice regulace:
Rozsah regulace teploty: 7÷28°C
Protimrazová ochrana: 7°C
Max. teplota okolního prostředí: 50°C

Rozsah regulace

V případě dlouhodobé nepřítomnosti v zimním období
nastavte termostatickou hlavici do protimrazové polohy ❄
odpovídající teplotě prostředí ne nižší než ~7°C. Během letního
období naopak doporučujeme nastavit termostatickou hlavici
do polohy 5 neboli s úplně otevřeným ventilem (A).

Instalace

Termostatické hlavice se instalují vodorovně.
Před instalací termostatické hlavice ji nastavte do polohy 5.
(I). Pro montáž termostatické hlavice na ventily s možností
osazení termostatickou hlavicí použijte příslušný adaptér, viz
obrázky C - D - E - F - G.
Pro montáž termostatické hlavice na ventily 1” je třeba
odstranit adaptér a zašroubovat hlavici přímo na tělo ventilu
(H).
Pro montáž na termostatické hlavice na termostatický ventil
odšroubujte ochrannou krytku a zašroubujte rýhovanou
objímku přímo na závit.
Upozornění: v případě nesprávné instalace ventilu s termosta­tickou hlavicí by v systému mohlo dojít ke dvěma problémům:

1) Přítomnost vibrací, které se podobají klepání, způsobených
tím, že kapalina protéká ventilem opačným směrem, než
ukazuje šipka na těle ventilu. K odstranění tohoto problému
postačí polohovat ventil tak, aby směr průtoku média
ventilem odpovídal šipce na těle ventilu.

2) Přítomnost nějakého zvuku nebo syčení ve fázi modulace
je způsobeno tím, že je ventil vystaven přílišnému tlaku.
K odstranění tohoto problému postačí mít pod kontrolou tlak
systému tím, že zajistíte osazení systému zařízeními jako jsou
elektronická čerpadla s proměnnými otáčkami a regulátory
diferenčního tlaku. Lze také použít diferenční by-passové
ventily.
Citlivý prvek termostatických hlavic nesmí být instalován
do nik, výklenků (N), za zvláště tlusté závěsy (M), nesmí být
vystavován přímému působení slunečních paprsků (L)
nebo umisťován pod příliš vyčnívající police (O). Mohlo by
to ovlivnit práci termostatického funkčního prvku ventilu.
V takových případech je nutné použít termostatickou hlavici
s dálkovým čidlem kód 201000.

Hlavice s dálkovým čidlem

V některých situacích by se mohlo stát, že nebude možné
instalovat termostatickou hlavici vodorovně (např. když
hlavice překáží otevření dveří). V těchto případech, při použití
termostatické hlavice s dálkovým čidlem (P), může být hlavice
instalována i svisle, a to díky vnějšímu čidlu, které v těchto
případech zaručuje správné měření teploty prostředí. Použití
termostatické hlavice s dálkovým čidlem vyžaduje jeho
instalaci ve výšce mezi 10 cm a 1,5 m.
Pro instalaci upevněte podstavec-držák sondy pomocí šroubů
a hmoždinek dodaných v balení (Q). Zvláště dbejte na to,
aby nedošlo ke stlačení kapiláry, jejímu propíchnutí nebo
ohnutí do úhlu, pro její připevnění použijte speciální třmínky
a hřebíky dodané v balení.

Ochrana proti neoprávněné manipulaci

Provedení s ochranou proti neoprávněné manipulaci a odcizení
termostatické hlavice získáte tím, že na hlavici namontujete
speciální pouzdro, které je umístěno vedle. Připevníte ho
pomocí dvou šroubů se speciální hlavou, které lze utáhnout
pouze zvláštním klíčem (R) (kód 209001).
Použitím pouzdra na hlavici docílíte následujících účinků:

-

s hlavicí bez jakéhokoliv omezení nebo zablokování teploty:
pouze ochrana proti odcizení

- hlavice s omezením teploty:
ochrana proti neoprávněné manipulaci omezení a ochrana
proti odcizení

- hlavice se zablokováním teploty:
ochrana proti neoprávněné manipulaci zablokování a ochrana
proti odcizení

Omezení teploty

Otočte hlavici do úplně otevřené polohy (Pol. 5). Pomocí
šroubováku odpojte objímku jejím zatlačením nadoraz k tělu
ventilu (S).
Otočte hlavici až do nové polohy požadovaného maximálního
otevření (příklad pol. 3). Otočte objímku proti směru
hodinových ručiček až nadoraz (T).
Znovu připojte objímku. Nyní bude mít ventil omezení pole
teploty od 0 do nastavené hodnoty (U).

Zablokování teploty

Otočte hlavici do úplně otevřené polohy (Pol. 5). Pomocí
šroubováku odpojte objímku jejím zatlačením nadoraz k tělu
ventilu (V).
Otočte hlavici do požadované polohy a objímku ve směru
hodinových ručiček až nadoraz (W).
Znovu připojte objímku. Nyní bude ventil zablokován na
nastavené teplotě (Y).

Reset omezení a zablokování teploty

Pomocí šroubováku odpojte objímku jejím zatlačením
nadoraz k tělu ventilu (V).
Otočte hlavici do úplně otevřené polohy a objímku proti
směru hodinových ručiček až nadoraz. Šipky RESET se budou
shodovat (X).
Znovu připojte objímku. Nyní již ventil nebude mít žádné
omezení v zablokování (Y).

INSTALACI UŽIVATELI

ANAŘÍZENÍMI

÷5

❄

CAPETE TERMOSTATICE PENTRU

ROBINETE DE RADIATOARE

Avertismente

Instrucţiunile de mai jos trebuie citite și înţelese înainte de instalarea
și mentenanţa produsului.
Simbolul înseamnă:

ATENŢIE! NERESPECTAREA ACESTOR INSTRUCŢIUNI AR PUTEA
GENERA PERICOLE!

Sigurană

Este obligatorie respectarea instruciunilor de sigurană
prezentate în documentul respectiv din pachet.

LĂSAI PREZENTUL MANUAL LA ÎNDEMÂNA I SPRE

UTILIZAREA DE CĂTRE UTILIZATOR

DISTRUGEREA ÎN CONFORMITATE CU LEGISLAIA

Funcionare

Capetele termostatice sunt utilizate pe robinetele
termostatice de radiator pentru efectuarea reglajului automat
al temperaturii ambientale.

Caracteristici tehnice

Scară de reglaj:
Domeniu de reglaj al temperaturii: 7÷28°C
Protecţie anti-îngheţ: 7°C
Temperatură ambientală maximă: 50°C

Scară de reglaj

În cazul perioadelor lungi de absenţă, iarna, reglaţi capul
termostatic în poziţia anti-îngheţ ❄ corespunzător
temperaturii ambientale, nu mai mică de ~7°C. Vara, însă, se
recomandă reglarea capului termostatic în poziţia 5, respectiv
cu robinetul complet deschis (A).

Instalare

Capetele termostatice sunt instalate în poziţie orizontală.
Înainte de instalarea capului termostatic, poziţionaţi maneta
la nr. 5. (I). Pentru montarea capului termostatic pe supapele
termostatabile, utilizaţi adaptorul corespunzător, în modul
ilustrat în figurile C - D - E - F - G.
Pentru montarea capului termostatic pe robinetele de 1”,
este necesară scoaterea adaptorului și înșurubarea directă
a capului pe corpul robinetului (H).
Pentru montarea pe robinetele termostatice, deșurubaţi
capacul de protecţie și înșurubaţi piuliţa de blocare cu
caneluri direct pe filet.
Avertismente: în cazul instalării incorecte a robinetului dotat
cu comandă termostatică, pot apărea două posibile probleme
ale instalaţiei:

1) Prezenţa vibraţiei, similară cu un ciocănel, este generată
de faptul că fluidul traversează robinetul în sensul opus
celui indicat de săgeata de pe corp. Pentru a evita acest
inconvenient, este suficient să se restabilească sensul corect
de circulaţie.

2) Emiterea unui sunet sau a unui fluierat în faza de modulaţie
este generată de faptul că robinetul este supus unei
prevalenţe excesive. Pentru corectarea acestui inconvenient,
este suficientă menţinerea sub control a presiunii instalaţiei,
echipând-o cu dispozitive precum pompe cu turaţie variabilă,
alături de regulatoare de presiune diferenţială sau utilizarea de
robinete de by-pass diferenţial.
Elementul sensibil al capetelor termostatice nu trebuie instalat
în nișe, armături (N), în spatele draperiilor, mai ales dacă sunt
groase (M), la lumina directă a soarelui (L) sau sub console
foarte proeminente (O), pentru că s-ar putea genera valori
false. În aceste cazuri, este indispensabilă utilizarea capului
termostatic cu senzor la distanţă cod 201000.

Cap termostatic cu senzor la distană

În anumite situaţii, poate să nu fie posibilă instalarea capului
termostatic în poziţie orizontală (de exemplu când capul
interferează cu deschiderea unei uși). În aceste cazuri,
utilizând capul termostatic cu senzor la distanţă (P), acesta
poate fi instalat și pe verticală, datorită senzorului extern care
garantează detectarea corectă a temperaturii ambientale.
Folosirea capului termostatic cu senzor la distanţă necesită
instalarea acestuia din urmă la o înălţime cuprinsă între 10 cm
și 1,5 m.
Pentru instalare, fixaţi sabotul care susţine senzorul cu
șuruburile și diblurile furnizate (Q). Lucraţi cu atenţie pentru
a nu strivi, găuri sau îndoi capilarul, iar pentru fixarea sa utilizaţi
clemele și cuiele mici furnizate.

Protecie împotriva manevrării greite

Versiunea împotriva manevrării greșite și antifurt a capului
termostatic se obţine montând pe mâner carcasa de
protecţie. Fixarea sa se realizează cu două șuruburi cu cap
special care pot fi strânse numai cu cheia corespunzătoare
(R) (cod 209001).
Aplicând carcasa de protecţie pe cap, se vor obţine următoa­rele efecte:

- cu capul fără nicio limitare sau blocaj al temperaturii:
numai antifurt

- cap cu limitarea temperaturii:
protecţie împotriva manevrării greșite în cazul limitării și antifurt

- cap cu blocarea temperaturii:
protecţie împotriva manevrării greșite în cazul blocării și antifurt

Limitarea temperaturii

Rotiţi maneta în poziţia complet deschisă (Poz. 5). Cu ajutorul
unei șurubelniţe, desfaceţi piuliţa de blocare, împingând-o
către corpul robinetului, până la capăt (S).
Rotiţi maneta până la noua poziţie de deschidere maximă
dorită (exemplu poz. 3). Rotiţi piuliţa de blocare în sensul
contrar acelor de ceasornic până la capăt (T).
Prindeţi din nou piuliţa de blocare. În acest punct, robinetul
va avea o limitare a domeniului de temperatură de la 0 la
valoarea setată (U).

Blocarea temperaturii

Rotiţi maneta în poziţia complet deschisă (Poz. 5). Cu ajutorul
unei șurubelniţe, desfaceţi piuliţa de blocare, împingând-o
către corpul robinetului, până la capăt (V).
Poziţionaţi maneta până în poziţia dorită și rotiţi piuliţa de
blocare în sensul acelor de ceasornic până la capăt (W).
Prindeţi din nou piuliţa de blocare. În acest punct, robinetul va
fi blocat la temperatura setată (Y).

Resetarea limitării i a blocajului temperaturii

Cu ajutorul unei șurubelniţe, desfaceţi piuliţa de blocare,
împingând-o către corpul robinetului, până la capăt (V).
Rotiţi maneta în poziţie complet deschisă, iar piuliţa de
blocare în sensul contrar acelor de ceasornic, până la capăt.
Săgeţile de RESETARE vor coincide (X).
Prindeţi din nou piuliţa de blocare. În acest punct, robinetul
nu va mai prezenta nicio limitare a blocajului (Y).

ÎNVIGOARE

RO

NAVODILA ZA NAMESTITEV,

ZAGON IN VZDRŽEVANJE

Zahvaljujemo se vam za nakup

našegaizdelka.

Več tehničnih podrobnosti o izdelku je na
voljo na spletni strani www.caleffi.com

TERMOSTATSKE GLAVE ZA

RADIATORSKE VENTILE

Opozorilo

Pred namestitvijo in vzdrževalnimi deli na izdelku nujno preberite
naslednja navodila.
Simbol pomeni:

POZOR! NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI
NEVARNOST!

Varnost

Upoštevati morate varnostna navodila, ki so priložena
vembalaži.

TA PRIROČNIK NAJ BO UPORABNIKOM VSELEJ

IZDELEK ODLAGAJTE SKLADNO Z VELJAVNO ZAKONODAJO

Delovanje

Termostatske glave se uporablja na termostatskih radiatorskih
ventilih za samodejno regulacijo temperature v prostoru.

Tehnične lastnosti

Stopenjska skala:
Območje temperaturne regulacije: 7÷28 °C
Preprečevanje zmrzovanja: 7 °C
Najvišja temperatura v prostoru: 50 °C

÷5

❄

Stopenjska skala

V primeru daljše odsotnosti med zimo nastavite termostatsko
glavo v položaj za preprečevanje zmrzovanja ❄, ki preprečuje,
da bi temperatura v prostoru padla pod ~7 °C. Poleti pa je
termostatsko glavo priporočljivo nastaviti na položaj 5,
kar pomeni, da je ventil popolnoma odprt (A).

Namestitev

Termostatske glave se namesti vodoravno.
Pred namestitvijo termostatske glave zavrtite gumb v položaj 5.
(I). Za namestitev termostatske glave na ventil uporabite
ustrezen adapter, ko je prikazano na slikah C – D – E – F – G.
Za namestitev termostatske glave na 1” ventile je treba
odstraniti adapter in glavo priviti neposredno na telo ventila (H).
Za namestitev na termostatske ventile je treba odviti zaščitno
kapico in naviti nazobčani obroček neposredno na navoj.
Opozorilo: če ventil s termostatsko glavo ni pravilno
nameščen, se v sistemu lahko pojavita dve težavi:

1) Vibracije, podobne udarcem s kladivom, se pojavijo, ker se
tekočina v ventilu pretaka v nasprotni smeri od smeri, ki jo
prikazuje puščica na telesu. To nevšečnost boste odpravili
tako, da ponovno vzpostavite pravilno smer toka.

2) Šum v fazi modulacije je posledica preobremenitve ventila.
To nevšečnost odpravite z nadzorovanjem tlaka v napravi
z namestitvijo variabilnih črpalk z regulatorji diferenčnega
tlaka ali z uporabo diferenčnih by-pass ventilov.
Tipalo termostatskih glav ne sme biti nameščeno v niše (N)
ali za gosto zaveso (M), ne sme biti neposredno izpostavljeno
soncu (L) ter ne sme biti nameščeno pod globoke police (O),
ker to onemogoča njihovo pravilno delovanje. V teh primerih
je treba uporabiti termostatsko glavo z daljinskim senzorjem
s kodo 201000.

Termostatska glava z daljinskim senzorjem

V nekaterih primerih termostatske glave ni možno namestiti
vodoravno (npr., če zaradi tega ne bi bilo mogoče odpirati
vrat). V teh primerih se lahko z uporabo glave z daljinskim
senzorjem (P) glavo namesti tudi navpično, saj zunanji senzor
zagotavlja pravilno zaznavanje temperature v prostoru.
Termostatsko glavo z daljinskim senzorjem je treba namestiti
na višini od 10 cm do 1,5 m.
Nosilec s sondo se namesti z vijaki in maticami, ki so priloženi
v embalaži (Q). Pazite, da ne zmečkate, preluknjate ali
prepognete cevke; za njeno pritrditev uporabite ustrezne
nosilce in žebljičke, ki so priloženi v embalaži.

Varovalo proti nedovoljenim posegom

Termostatsko glavo pred nedovoljenimi posegi zaščitite tako,
da nanjo namestite ustrezen pokrovček. Pritrdite ga z dvema
vijakoma s posebno glavo, ki se lahko privije le s posebnim
ključem (R) (oznaka 209001).
Z namestitvijo pokrovčka na glavo zagotovite:

- pri glavi brez omejitve ali fiksiranja temperature:
zaščita pred krajo;

- pri glavi z omejitvijo temperature:
zaščita pred nedovoljeno uporabo omejitve in zaščita pred krajo;

- glava s fiksiranjem temperature:
zaščita pred nedovoljenim fiksiranjem in krajo.

Omejitev temperature

Zavrtite gumb v položaj za popolno odprtje (položaj 5).
Z izvijačem odvijte obroček in ga potisnite proti telesu ventila,
dokler se ne zaskoči (S).
Zavrtite gumb do novega položaja želenega največjega
odprtja (npr. v položaj 3). Zavrtite obroček v nasprotni smeri
urnega kazalca, dokler se ne zaskoči (T).
Ponovno privijte obroček. Zdaj ima ventil omejen razpon
temperature od 0 do nastavljene vrednosti (U).

Fiksiranje temperature

Zavrtite gumb v položaj za popolno odprtje (položaj 5).
Z izvijačem odvijte obroček in ga potisnite proti telesu ventila,
dokler se ne zaskoči (V).
Gumb nastavite na želeno temperaturo in zavrtite obroček
v smeri urnega kazalca, dokler se ne zaskoči (W).
Ponovno privijte obroček. Ventil je zdaj fiksiran na nastavljeni
temperaturi (Y).

Ponastavitev omejitve in fiksiranja
temperature

Z izvijačem odvijte obroček in ga potisnite proti telesu ventila,
dokler se ne zaskoči (V).
Zavrtite gumb v položaj za popolno odprtje in zavrtite
obroček v nasprotni smeri urnega kazalca, dokler se ne
zaskoči. Puščice RESET se bodo prilegale (X).
Ponovno privijte obroček. Ventil zdaj nima več omejitev in ni
fiksiran na določeno temperaturo (Y).

NA VOLJO

SL

UPUTE ZA POSTAVLJANJE,

PUŠTANJEURAD I ODRŽAVANJE

Zahvaljujemo Vam što ste nam dali

prednost odabirom ovog proizvoda.

Više tehničkih podataka o ovom uređaju
dostupno je na internetskoj stranici
www.caleffi.com

TERMOSTATSKE GLAVE ZA

RADIJATORSKE VENTILE

Upozorenja

Prije postavljanja i održavanja proizvoda potrebno je pročitati
i razumjeti upute u nastavku.
Simbol znači:

PAŽNJA! PROPUST U SLIJEĐENJU OVIH UPUTA MOŽE PROUZROČITI
OPASNOST!

Sigurnost

Obavezno poštujte sigurnosne upute koje se navode
uposebnom dokumentu u omotu.

OSTAVITE OVAJ PRIRUČNIK KORISNIKU

ODLOŽITE U SKLADU S VAŽEĆIM PROPISIMA

Funkcija

Termostatske glave koriste se na termostatskim ventilima ili
na radijatorskim ventilima s termičkim upravljanjem u svrhu
automatske regulacije temperature prostora.

÷5

❄

Tehničke karakteristike

Raspon podešavanja:
Raspon regulacije temperature: 7 – 28 °C
Intervencija protiv smrzavanja: 7 °C
Maksimalna temperatura prostora: 50 °C

Raspon podešavanja

U slučaju dužih razdoblja odsutnosti u zimskom razdoblju,
potrebno je regulirati termostatsku glavu na poziciju protiv
smrzavanja ❄ koja odgovara temperaturi prostora koja nije
niža od oko 7 °C. Ljeti je poželjno regulirati termostatsku glavu
na poziciju 5, odnosno s potpuno otvorenim ventilom (A).

Postavljanje

Termostatske se glave postavljaju u vodoravnom položaju.
Prije postavljanja termostatske glave postavite ručicu na
br. 5. (I). Prilikom postavljanja termostatske glave na ventile
s termičkim upravljanjem koristite odgovarajući adapter,
kao što je prikazano na slikama C - D - E - F - G.
Prilikom postavljanja termostatske glave na ventile od 1”
potrebno je ukloniti adapter i izravno zavrnuti glavu na tijelo
ventila (H).
Prilikom postavljanja termostatskih ventila, odvrnite zaštitni
poklopac i zavrnite podlošku izravno na navoje.
Upozorenja: u slučaju neispravnog postavljanja cijelog
ventila za termostatsko upravljanje, na sustavu se mogu
pojaviti sljedeći problemi:

1) Pojava vibracija sličnih kucanju prouzročena je prolaskom
tekućine kroz ventil suprotnim smjerom od onog navedenog
strelicom na tijelu. Kako bi se izbjegla ova smetnja, dovoljno
je ponovno uspostaviti pravilan smjer protoka.

2) Pojava zvuka ili pištanja za vrijeme modulacijske faze
prouzročena je izlaganjem ventila pretjeranoj prevalenciji.
Kako bi se izbjegla ova smetnja, dovoljno je držati pod
kontrolom tlak sustava te predvidjeti uređaje kao što su
crpke s promjenjivim brojem okretaja te s regulatorima
diferencijalnog tlaka ili uporabom diferencijalnih by-pass
ventila.
Osjetni element termostatskih glava ne smije se ugrađivati
u niše, kutijice (N), iza izrazito debelih zavjesa (M), na mjesto
izravno izloženo sunčevim zrakama (L) ili ispod izbočenih
polica (O) koje bi mogle dovesti do pogrešnog očitavanja.
U tim je slučajevima neophodna uporaba termostatske glavu
s daljinskim osjetnikom kod 201000.

Glava s daljinskom sondom

U određenim situacijama neće biti moguće ugraditi
termostatsku glavu u vodoravnu poziciju (na primjer
u slučaju kada termostatska glava ometa otvaranje vrata).
U tim se slučajevima, uporabom termostatske glave
s daljinskim osjetnikom (P), glava može ugraditi također
okomito i to zahvaljujući vanjskom osjetniku koji u svakom
slučaju jamči pravilno očitavanje temperature prostora.
Uporaba termostatske glave s daljinskim osjetnikom zahtjeva
postavljanje osjetnika na visinu između 10 cm i 1,5 m.
Prilikom postavljanja, pričvrstiti postolje nosača sonde
pomoću vijaka i tipli koji se nalaze u ambalaži (Q). Potrebno
je posebno paziti da se kapilara ne zdrobi, ne probuši ili ne
presavije, te za pričvršćivanje iste koristiti odgovarajuće
stremene i čavliće koji se nalaze u ambalaži.

Zaštita od nedozvoljenih izmjena

Verzija sa zaštitom od nedozvoljenih izmjena i od krađe
termostatske glave dobiva se postavljanjem odgovarajuće
školjke sa strane na ručicu. Pričvršćivanje se izvodi pomoću
dva vijka opremljena posebnom glavom koji se mogu
pričvrstiti isključivo namjenskim ključem (R) (kod. 209001).
Postavljanjem školjke na glavu postižu se sljedeći učinci:

- glava bez ograničenja ili blokade temperature:
samo zaštita od krađe

- glava s ograničenjem temperature:
zaštita od nedozvoljenih izmjena ograničenja i zaštita od krađe

- glava s blokadom temperature:
zaštita od nedozvoljenih izmjena i zaštita od krađe

Ograničenje temperature

Okrenuti ručicu na u potpunosti otvorenu poziciju (Poz. 5).
Pomoću odvijača otpustiti podlošku te istu gurnuti prema
tijelu ventila sve do graničnika (S).
Okrenuti ručicu do nove pozicije maksimalnog željenog
otvaranja (primjer poz. 3). Okrenuti podlošku u smjeru
suprotnom od kazaljke na satu sve do graničnika (T).
Ponovno pričvrstiti podlošku. Na ventilu je sada prisutno
ograničenje raspona temperature od 0 do podešene
vrijednosti (U).

Blokada temperature

Okrenuti ručicu na u potpunosti otvorenu poziciju (Poz. 5).
Pomoću odvijača otpustiti podlošku te istu gurnuti prema
tijelu ventila sve do graničnika (V).
Okrenuti ručicu do željene pozicije i okrenuti podlošku
u smjeru kazaljke na satu sve do graničnika (W).
Ponovno pričvrstiti podlošku. Sada je ventil blokiran na
podešenoj temperaturi (Y).

Poništavanje ograničenja i blokade
temperature

Pomoću odvijača otpustiti podlošku te istu gurnuti prema
tijelu ventila sve do graničnika (V).
Okrenuti ručicu na u potpunosti otvorenu poziciju i podlošku
u smjeru suprotnom od kazaljke na satu sve do graničnika.
Strelice za RESET (Poništavanje) (X) se podudaraju.
Ponovno pričvrstiti podlošku. Ventil je sada bez ikakvih
ograničenja blokade (Y).

NA UPORABU

HR

UPUTSTVA ZA INSTALIRANJE, PUŠTANJE

U RAD I ODRŽAVANJE

Zahvaljujemo Vam se što ste odabrali

Dodatni tehnički detalji o ovom uređaju
mogu se naći na veb-stranici www.caleffi.com

Upozorenja

Sledeća uputstva treba pročitati i razumeti pre instaliranja
i održavanja proizvoda.
Simbol znači:

PAŽNJA! NEPRIDRŽAVANJE OVIH UPUTSTAVA MOŽE DA
PROUZROKUJE OPASNOST!

Bezbednost

Obavezno se treba pridržavati uputstava o bezbednosti koja
su navedena na posebnom dokumentu u pakovanju.

STAVITE OVO UPUTSTVO NA RASPOLAGANJE KORISNIKU

ODLAGANJE PROIZVODA NA OTPAD U SKLADU SA VAŽEĆIM

Funkcija

Termostatske glave se koriste na termostatskim ventilima ili
ventilima za radijator koji mogu termostatski da se kontrolišu
kako bi se izvršila automatska regulacija temperature prostora.

Tehničke karakteristike

Skala regulacije:

– 5

❄

Opseg regulacije temperature: 7÷28°C
Zaštita od zamrzavanja: 7°C
Maksimalna temperatura prostora: 50°C

Skala regulacije

U slučaju dugih perioda odsustva u toku grejne sezone,
postavite termostatsku glavu u poziciju protiv zamrzavanja

❄ što odgovara temperaturi prostora ne nižoj od ~7 °C.

Međutim, tokom letnjeg perioda, preporučuje se postavljanje
termostatske glave u poziciju 5, tj. sa ventilom otvorenim
u potpunosti (A).

Instaliranje

Termostatske glave se instaliraju u horizontalnom položaju.
Pre instaliranja termostatske glave, postavite kontrolnu kapu
na poziciju 5. (I). Za montiranje termostatske glave na ventile
koji mogu termostatski da se kontrolišu, koristite priloženi
adapter, kao na slikama C - D - E - F - G.
Za montiranje termostatske glave na ventile veličine 1”
neophodno je ukloniti adapter i zavrnuti glavu direktno na
glavni deo ventila (H).
Za montiranje na termostatske ventile, odvijte zaštitni
poklopac i zavijte reckavu navrtku direktno na navoj.
Upozorenja: u slučaju neispravne instalacije ventila sa
termostatskom glavom, u uređaju može doći do dva
problema:

1) Prisustvo vibracija koje liče na neprestano čekićanje
može da se pripiše činjenici da tečnost prolazi kroz ventil
u suprotnom smeru od onog koji je naznačen strelicom na
glavnom delu. Da bi se ispravila ova smetnja, dovoljno je
ponovo uspostaviti ispravan smer protoka.

2) Prisustvo zvuka ili šištanja u fazi modulacije može da
se pripiše činjenici da je ventil izložen prevelikom pritisku.
Da bi se ispravila ova smetnja, dovoljno je održati pritisak
pod kontrolom uređaja uz predostrožne dodatke u vidu
cirkulacione pumpe sa promenljivim protokom opremljene
regulatorima promenljivog pritiska ili korišćenjem
diferencijalnog by-pass ventila.
Osetljivi element termostatskih glava ne sme da se instalira
u udubljenjima, kutijama (N), iza zavesa, posebno gustih (M),
na mesto direktno izloženo sunčevim zracima (L) ili ispod
veoma ispupčenih polica (O) koji otežavaju njihovo lociranje.
U tim slučajevima, obavezno je korišćenje termostatske glave
sa daljinskim senzorom art. 201000.

Termostatska glava sa daljinskim senzorom

U nekim slučajevima možda nije moguće instaliranje
termostatske glave u horizontalnom položaju (na primer, kada
glava smeta u oknu vrata). U tim slučajevima, korišćenjem
termostatske glave sa daljinskim senzorom (P), glava može
da se montira čak i vertikalno zahvaljujući spoljnom senzoru
koji garantuje ispravno podešavanje temperature prostora.
Korišćenje termostatske glave sa daljinsim senzorom zahteva
da se on instalira na visini između 10 cm i 1,5 m.
Za instalaciju, pričvrstite postolje nosača sonde zavrtnjima
i tiplovima dostavljenim u pakovanju (Q). Posebno obratite
pažnju da ne izgrebete, ne izbušite ili ne savijete kapilarnu cev
i za njeno pričvršćivanje koristite šelne i ekserčiće dostavljene
u pakovanju.

Zaštita od lomljenja

Verzija sa zaštitom od lomljenja i krađe termostatske glave se
dobija montiranjem zaštitne obloge. Montiranje obloge se
postiže postavljanjem dva zavrtnja sa posebnim glavama koji
mogu da se zavrnu samo koristeći ključ koji je dostavljen u
pakovanju (R) (art. 209001).
Postavljanjem zaštitne obloge na termo glavu dobijaju se
sledeći efekti:

- glava bez ikakvog ograničenja ili blokade temperature:
samo zaštita od krađe

- glava sa ograničenjem temperature:
zaštita od lomljenja graničnika i zaštita od krađe

- glava sa blokadom temperature:
zaštita od lomljenja blokade i zaštita od krađe

Ograničenje temperature

Okrenite termo glavu u potpuno otvoreni položaj (pozicija 5).
Pomoću šrafcigera odblokirati prsten gurajući ga prema telu
ventila (S).
Okrenite termo glavu do novog položaja sa željenim
maksimalnim otvorom (na primer, pozicija 3). Okrenuti prsten
u smeru suprotnom od kazaljke na satu dok se ne zaustavi. (T).
Ponovo postavite prsten. U ovom trenutku, ventil ima
ograničenje opsega temperature od 0 do postavljene
vrednosti (U).

Blokiranje temperature

Okrenite termo glavu u potpuno otvoreni položaj (pozicijaj 5).
Pomoću šrafcigera odblokirati prsten gurajući ga prema telu
ventila (V).
Okrenite termo glavu sve do željenog položaja i okrenuti
prsten u smeru kazaljke na satu sve dok se ne zaustavi (W).
Ponovo postavite prsten. U ovom trenutku, ventil je blokiran
na podešenoj temperaturi (Y).

Ponovno podešavanje ograničenja
iblokiranja temperature

Pomoću šrafcigera odblokirati prsten gurajući ga prema telu
ventila (V).
Okrenite termoglavu u potpuno otvoreni položaj, a prsten
u smeru suprotnom od kretanja kazaljki sve dok se ne zaustavi.
Poklopiće se strelice za RESET (X).
Ponovo postavite prsten. U ovom trenutku, ventil više neće
imati nikakvo ograničenje niti blokadu (Y).

naš proizvod.

TERMOSTATSKE GLAVE ZA

RADIJATORSKE VENTILE

RADI KASNIJEG KONSULTOVANJA

PROPISIMA

SR

MONTAJ, SERVİSE ALMA VE BAKIM

TALİMATLARI

Bu ürünü seçerken bz terch ettğnz

Bu chazla lgl detaylı teknk blgler
www.caleff.com nternet stesnde
mevcuttur

RADYATÖR VANASI İÇİN TERMOSTATİK

Uyarılar

Kurulum ve cihaz üzerinde bakım işlemleri yapılmadan önce
aşağıdaki talimatlar okunmuş ve anlaşılmış olmalıdır.

DİKKAT! BU TALİMATLARA UYULMAMASI TEHLİKELİ DURUMLARA
YOL AÇABİLİR!

Güvenlk

Ambalajın çersndek özellkler belgesnde belrtlen
güvenlk le lgl talmatlara uyulması zorunludur.

Fonksyon

Termostatik kontrol başlıkları termostatik veya dönüştürülebilir
radyatör vanaları üzerinde ortam sıcaklığının otomatik olarak
düzenlenmesi için kullanılır.

÷5

❄

Teknk özellkler

Ayar ölçeği:
Sıcaklık ayar aralığı: 7÷28°C
Donma önleyici devreye girişi: 7°C
Maks. ortam sıcaklığı: 50°C

Ayar ölçeğ

Özellikle kış aylarında uzun süre kullanmama durumu söz
konusu olan zamanlarda, termostatik kontrol başlığını en
az ~7°C bir ortam sıcaklığına karşılık gelen donma önleme
konumuna ❄ ayarlayın. Yaz döneminde ise, vananın,
tamamen açık olduğunu belirten 5 pozisyonu konumuna
getirilerek ayarlanması tavsiye olunur (A).

Montaj

Termostatik kontrol başlıkları yatay konumda monte
edilmelidir.
Termostatik kontrol başlığını takmadan önce, başlığı 5
numaralı konuma çevirin. (I). Termostatik kontrol başlığını
dönüştürülebilir vanalar üzerine takabilmek için, C - D - E - F ­G şekillerinde gösterilen şekilde özel adaptörü kullanın.
Termostatik kontrol başlığının 1” ölçüsünden büyük vanalar
üzerine takılabilmesi için, adaptörün çıkarılması ve kumandanın
doğrudan vana gövdesi üzerine vidalanması gerekir (H).
Termostatik kontrol başlığının termostatik vanalar üzerine
takılabilmesi için, koruma kapağını sökülür ve dişli halka
somunu doğrudan dişli üzerine vidalayın.
Uyarılar: Termostatik kontrol başlığı ile donatılmış bir vana
doğru monte edilmemesi durumunda, iki olası sorun oluşabilir:

1) Koç darbesine benzer titreşimlerin varlığı, sıcak suyun vana
içerisinden gövde üzerindeki ok ile gösterilenin aksi yöndeki
akışı nedeniyle kendini gösterir. Bu sorunun üstesinden
gelebilmek için, doğru akış yönünün yeniden ayarlanması
yeterli olacaktır.

2) Modülasyon aşamasında bir ses veya tıslamanın duyulması,
vananın aşırı bir yüke maruz kalmasından kaynaklanır.
Bu sorunu çözmek için, fark basınç regülatörleriyle donatılmış
değişken devirli pompa veya fark basınç baypas vanası gibi
cihazların kullanımıyla tesisat basıncının kontrol altında
tutulması yeterli olacaktır.
Termostatik kontrol başlıklarının duyarlı elemanı asla duvar
girintisi veya radyatör dolabı içerisine (N), özellikle kalın
perdelerin arkasına (M), doğrudan güneş ışığına maruz kalan
noktalara (L) veya çok çıkıntılı denizliklerin altına (O) monte
edilmemelidir, yanlış okuma yapmasına neden olacağı
için. Bu gibi durumlarda, 201000 kodlu uzaktan kumanda
sensörüne sahip termostatik kontrol başlığı kullanmak esastır.

Uzaktan kumanda sensörlü kontrol balığı

Bazı durumlarda, termostatik kontrol başlığı yatay konumda
monte edilemeyebilir (örneğin, kontrol başlığı bir kapının
açılmasını engellediğinde). Bu durumlarda, uzaktan kumanda
sensörüne sahip (P) termostatik kontrol başlığı kullanılarak,
kontrol başlığı ortam sıcaklığının doğru şekilde ölçülmesini
sağlayan harici sensör sayesinde dikey olarak da monte
edilebilir. Uzaktan kumanda sensöre sahip termostatik kontrol
başlığı kullanımı, sensörün zeminden 10 cm ile 1,5 m arasında
değişen bir yüksekliğe monte edilmesini gerektirir.
Montaj için, beraberinde verilen vidalar ve duvar dübelleriyle
sensör yuvası tabanını duvara sabitleyin (Q). Kapiler boruyu
ezmemeye, delmemeye veya bükmemeye özellikle dikkat
edin ve sabitlemek için pakette verilen özel U-klips civataları
ve çivileri kullanın.

Sabotaj koruması

Termostatik kontrol başlığının sabotaj ve hırsızlığa karşı
korumalı versiyonu başlık üzerine özel bir kapağın monte
edilmesi ile sağlanmış olur. Sadece özel anahtar kullanılarak
sıkılabilen özel başlık ile donatılmış iki adet vida ile sabitlenir
(R) (kod. 209001).
Aşağıdaki etkiler, kontrol başlığına bu kapak uygulandığı
zaman elde edilir:

- Hiçbir sıcaklık limitlemesi veya sabitlemesi olmayan kontrol
başlığı ile: Yalnızca hırsızlığa karşı koruma

- Sıcaklık limitlemesi olan kontrol başlığı ile:
Sıcaklık limitinin sabotajına ve hırsızlığa karşı koruma

- Sıcaklık sabitlemeli kontrol başlığı:
Sıcaklık sabitleme sabotajına ve hırsızlığa karşı koruma

Sıcaklık lmtleme

Başlığı tamamen açık konuma çevirin (Poz. 5). Bir tornavida
yardımıyla, kilit somunu vana gövdesine doğru iterek gevşetin (S).
İstenen yeni tam açık konuma başlığı çevirin (örneğin konum

3). Kilit somunu tamamen saat yönünün tersine çevirin (T).

Kilit somunu tekrar yerine oturtun. Vana artık 0 ile yeni set
değeri aralığında sıcaklığı limitlemek üzere ayarlanmıştır (U).

Sıcaklık sabtlemes

Başlığı tamamen açık konuma çevirin (Poz. 5). Bir tornavida
yardımıyla, kilit somunu vana gövdesine doğru iterek gevşetin (V).
Başlığı istenen konuma ve kilit somunu tamamen saat
yönünün tersine çevirin (W).
Kilit somunu tekrar yerine oturtun. Vana artık ayarlanan yeni
sıcaklıkta sabit kalacaktır (Y).

Sıcaklık sabtlemes ve lmtlemenn
sıfırlanması

Bir tornavida yardımıyla, kilit somunu vana gövdesine doğru
iterek gevşetin (V).
Başlığı tamamen açık konuma ve kilit somunu tamamen
saat yönünün tersine çevirin. SIFIRLAMA okları birbirine denk
gelecektir (X).
Kilit somunu tekrar yerine oturtun. Vana artık hiçbir kısıtlama
sınırına sahip değildir (Y).

çn teekkür ederz.

KONTROL BALIKLARI

simgesi şu anlama gelmektedir:

BU KILAVUZU, KULLANMASI VE FAYDALANMASI İÇİN

YÜRÜRLÜKTEKİ YÖNETMELİKLERE UYGUN EKİLDE

KULLANICIYA BIRAKINIZ

BERTARAF EDİNİZ

TR

   

.

        

.   

.        

.           

     

        

         

5÷

❄

28°C÷7 :   
7°C :  
50°C :   

           

        ❄     
     ,  ,   .~7°C 

÷5

❄

   .(I) (5 )      
    ,    ,  

       “1     

        ,   

   ,        :

            (1
.          

.         
            (2
        .    
          

           
  ,(M)       (N)   

(O)       (L)     

        .    

           
  .(            )
  ,(P)        ,
        ,   
      .    

. 1.5   10         
         
 ,             .

.        

           
    .       
(R)          

:        

:       

:   

:     

   (5 )      

.(3 . )        

           

   (5 )      

         

           

.(V)           

     ,     

            

.(T)        

www.caleffi.com 

!          !

.    

.(A) .      ,5 

.     

.   

:     

.     ,

.201000      

    

   

     

    

  

.(S)        

.(U)     0 

.(V)        

     

.(X)     .

AR



: 





 

:  

  



.

G - F - E - D - C

.(H)   

(209001 )

  

  

.(W)   

  

.(Y)  

中文

ZH

安装、使用及维修保养说明书

感谢您选择了这款产品。

此设备更为详细的技术资料可在网站
www.caleffi.com 上找到

散热器温控阀恒温控制器

警告

安装和维护本产品前，敬请阅读和理解以下说明。
符号 表示：

注意！如不遵守这些说明，会导致危险！

安全须知

必须遵守具体文件上的安全说明。

请将本手册留给使用者

遵循现行法律规定废弃本产品

功能

恒温控制器安装于散热器的预调温控阀之上，用于自动
调节环境温度。

技术规格

调节刻度：
温度调节范围： 7-28°C
防冻保护： 7°C
环境最高温度： 50°C

调节刻度

在冬天，若室内长期无人，请将温控头调至防冻位置❄，
这样室温便不会低于 7°C。若在夏天，可将阀门调至刻度
5，在这种情况下，阀门全开（图片 A 里有刻度标尺）。

安装

安装时，需注意使温控头保持水平方向。
在安装温控头之前先将旋钮调至刻度 5。（如图 I 所
示）。将温控头安装于温控预调阀上时，需使用专门适
配器，如图 C – D –E – F - G 所示。
将温控头安装于一寸阀体之前，需拆下适配器，直接将
温控头拧在阀体上（如图 H 所示）。
安装温控阀之前，拧下保护帽，将滚花环形螺母直接
拧入。
注意：如果温控阀安装不正确，可能会导致两个问题：

1) 如果产品不断震动，与被捶打相似，说明阀内水流方
向与阀上箭头标示方向相反。在这种情况下，只需将水
流调整至同一方向即可解决问题。

2) 在调适过程中如果有异响或嘶嘶声，表明恒温阀内压
差过大。在这种情况下，可以通过使用与压差调节器配
套的变速泵或压差旁通阀来控制压差。
温控头的传感器不得位于箱内（图 N），不能置于厚帘
之后（图 M），不能受到阳光的直接照射（图 L），亦
不能装在向外非常凸出的托架下（图 O），以免使传感
器发生异常。如果上述情况无法避免，则需要使用带有
遥感器的温控头，产品编号为 201000。

带遥感器的温控头

有时无法以水平方向安装温控头（例如温控头影响开
门）。在这种情况下，若使用带有遥感器的温控头（图
片 P），则也能够以竖直方向安装温控阀而不影响环境
温度监测。安装此类温控头时，遥感器的安装高度需在
10 cm 到 1.5 m 之间。
安装时，用包装里附带的螺钉和木钉将底座固定住（图
Q）。注意不要挤压、弯折或穿孔遥感器的管，可以用
包装里附带的专用 U 型螺栓和小钉将其固定住。

防拆解

带有防拆解和防盗功能的温控阀通过在旋钮上安装专门
的外壳来达到防盗目的。外壳被两个头型特殊的螺钉固
定住，只有通过专门螺丝刀才能将其打开（图 R）（产
品编号：209001）。
温控头上安装保护盖可以实现以下用途：

- 没有限制和锁定温度的功能，
只是起到防盗作用

- 如果温控头带有温度限制功能：
防止他人擅自调节限制温度，也可防盗

- 如果温控头带有温度锁定功能：
防止他人擅自调节锁定温度，也可防盗

限制温度范围

将旋钮转至全开的位置（位置 5）。使用螺丝刀松开环
形螺母并将其向阀体的方向内推直到停止（图 S）。
将旋钮按需转至新的全开位置（例如位置 3）。以逆时
针方向转动环形螺母直到停止（图 T）。
重新旋紧环形螺母。如此，温控阀的温度就会控制在
0°C 和所设定的温度之间（图 U）。

锁定温度

将旋钮转至全开的位置（位置 5）。使用螺丝刀松开环
形螺母并将其向阀体的方向内推直到停止（图 V）。
将旋钮转至所需刻度位置并以顺时针方向转动环形螺母
直到停止（图 W）。
重新旋紧环形螺母。如此，温控阀的温度就会一直保持
在所设定的温度上（图 Y）。

对限制和锁定温度进行重设

使用螺丝刀松开环形螺母并将其向阀体的方向内推直到
停止（图 V）。
将旋钮转至全开位置并以逆时针方向转动环形螺母直到
停止。按箭头方向完成 RESET（重设）操作（图 X）。
重新旋紧环形螺母。这样温控阀便没有锁定限制了
（图 Y）。

÷5

❄
