Caiman L60 Elite User guide

L60 Elite

3

Serial Number :

Manufactured by

Xxxxxxxxxxxxxxxxxx, Xxxxxxxxxxxxxxxxx

XXXXX Xxxxxxxxxxxxxxxxxxxxxxxx (X X) - XXXX

Идентификация

Табличка с техническими данными

(C) Модель

(A) Название производителя

(C) Версия

(C) Год выпуска

MODEL

(D)

Технические

данные

TYPE MFG

XXXXXXXXXXXXXX

(C) Cерийный
номер

(B) Знак

соответствия EC

4

5

Условные обозначения

6

Техническая информация

Tехнические характеристики

Описание

Модель AB

Mаксимально рекомендуемая площадь кошения

Работоспособность ( -20%(*)) м

Ежедневные циклы, необходимые
для кошения максимально
рекомендуемой площади

Характеристики

Размеры мм 409x199x335

Вес робота (включая АКБ) кг 8,3 8,6

Высота стрижки (Min-Max) мм 42-48

Диаметр 4-х лопастного ножа
(ширина стрижки)

Тип привода 4WD (полный привод)

Частота вращения ножа об/мин

2

2 в случае сложных садов и садов с быстрорастущим газоном

мм 250

200 400

Mодель

A060EL0

4000 стрижка

3000 обслуживание

Скорость движения м / мин 18

50%. Допустимо, в зависимости от состояния газона и

Максимально рекомендуемые
склоны (*)

Окружающая рабочая
температура

Измеренный уровень шума дБ (A) 65

Класс защиты от влаги IP

Характеристики электрооборудования

Блок питания
(для литиевой батареи)

Тип аккумуляторных и заряжаемых батарей

%

Max °C

установленных принадлежностей.

40%. Максимально управляемый и рекомендуемый

в условиях стрижки газона.

Робот: -10°(14 F.) (Min) +42° (107 F.) (Max)

Зарядное устройство : -10°(14 F.) (Min) +40° (104 F.) (Max)

Робот: IPx4

Зарядное устройство: IPx4

SOY-2940230

Вход: 100-240 V~; 1.8A; 50/60Hz; Класс 1

Выход: 29.4V ;

- Alternative code -

Mean Well OWA-60E-30ZCT

Вход: 100-240 V~; 1.2A; 50/60 Hz; Класс 2

Выход: 29.4V ; 2.0A

; 2.3A

Перезаряжаемые литий-ионные батареи 25.9В - 5.0Aч 25,9В - 7.5Aч

Среднее время зарядки чч:мин 3:00 4:30

Среднее время работы после
полной зарядки

(*) Зависит от состояния травы, газона и сложности площади стрижки.

чч:мин 2:00 3:00

7

Оборудование

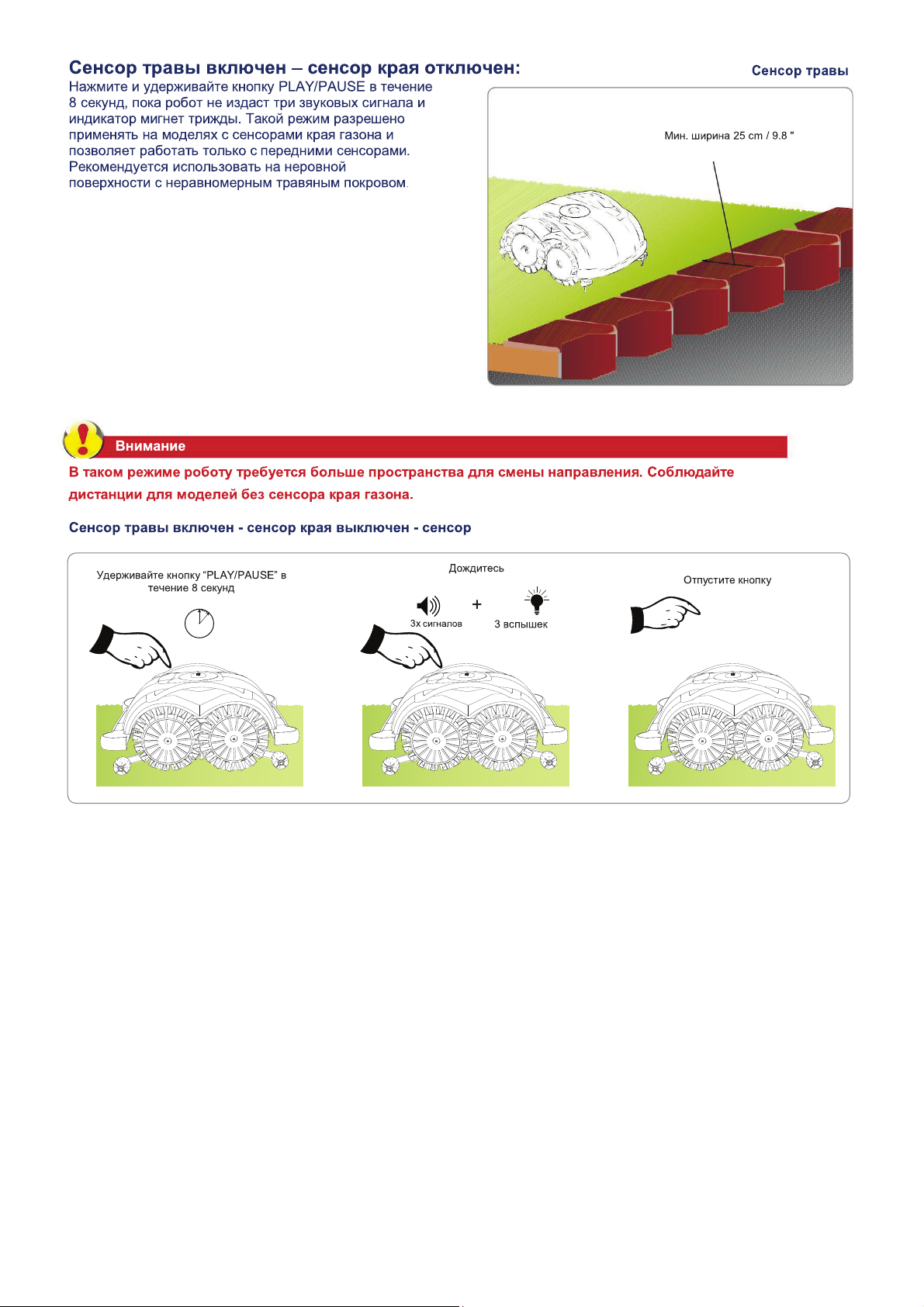

Датчик обнаружения травы
(запантентован)

N

6

Датчик края

Стандарт

(запатентован)
Модулятор лезвия

Стандарт

Конект-модуль

Опционально

(GPS , GPPS)
8-лопастной нож

Опция

(*) Зависит от состояния травы, газона и сложности зоныстрижки.

Общее описание устройства

Данное устройство представляет собой роботизированное

Произвольный

порядок работы

средство для автоматической стрижки травы в любое время
суток.

Обладает компактными размерами, низким уровнем шума и

простотой обращения в зависимости от типа газона.

Во время работы робот стрижет область в пределах

заданного периметра.

При обнаружении отсутствия травы и столкновения с
препятствием, робот меняет маршрут в произвольном
порядке и начинает движение в новом направлении.

В соответствии с его случайным при нципом работы, робот

автома тические стрижет всю ограниченную зону (см.рис.)

Максимальная площадь газона, которую способен обработать робот, зависит от ряда факторов

:

• Характеристик участка (неровный периметр, пересеченная местность, разделенные участки и т.д.).

• Характеристик газона (тип и высота травы, влажность и т.д.).

• Состояния ножей (степень заточки, скопление травы и мусора и т.д.)

• Модели робота и типа установленной батареи;

Для газонов с быстрорастущей травой

8

Основные элементы / Стандартное оборудование

1.

Робот.

2.

: поставляет энергию на лезвие и двигатель.

3.

4.

Материнская плата : управляет функциями робота.

5.

Кла виатура управления : используется для установки и демонстрации режимов робота.

6.

Режущее лезвие : косит газон .

7.

Электромотор : вращает лезвие.

8.

Электромотор : один управляет левым колесом, а другой правым .

9.

Сенсоры : используются для определения рабочей поверхности.

10. Сенсоры препятствий : для определения ям или препятствий на рабочей поверхности.

Батарея

Кабель для зарядки

11. Руководство пользователя .

5

3

7

8

10

9

2

4

1

6

11

9

9

Установка

Упаковка и распаковка

Держите упаковку и контейнеры подальше от младенцев и детей: риск удушья!

Важно

Не выбрасывайте упаковочный материал.

Определение места установки

Робот не сложно установить, но требуется некоторое предварительное планирование, чтобы найти наилучшую область

для установки станции подзарядки.

Расположите станцию подзарядки в легкодоступном месте .

--

Станция подзарядки должна находиться в хорошо

проветриваемом помещении, защищенном от прямого

--

солнечного света.

Осторожно

Расположите блок питания с передатчиком в месте
недоступном для детей. Например, на высоте более
160 см.

Розетка электросети должна находиться рядом с местом установки. Соединение должно быть
выполнено согласно соответствующим нормам.

Важно

Рекомендуется расположить блок в специальном укрытии с достаточной вентиляцией для
обеспечения циркуляции воздуха, оснащенного замком .

Обеспечьте ограниченный доступ к блоку питания с передатчиком .

Робот поставляется в упаковке . Осторожно снимите её и проверьте целостность деталей.

Внимание

Станция подзарядки не должна находиться в непосредственном
контакте с землей или влажной среде.

Внимание
